TURYSTYCZNY SZKLAK PÓŁNOCNYCH KASZUB

Transkrypt

1 KOŁODZIEJ BIURO INŻYNIERSKIE GDYNIA ul. M. Konopnickiej 5C/8 NIP (058) TURYSTYCZNY SZKLAK PÓŁNOCNYCH KASZUB ZADANIE: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT D OBIEKT: ŚCIEŻKA ROWEROWA ADRES: Wejherowo ul. Ofiar Piaśnicy Gmina Miasto Wejherowo INWESTOR: Gmina Miasto Wejherowo Wejherowo Plac Jakuba Wejhera 8 BRANŻA: DROGI AUTOR: inż. Wojciech Kołodziej upr. bud. 1885/Gd/85 Gdynia grudzień

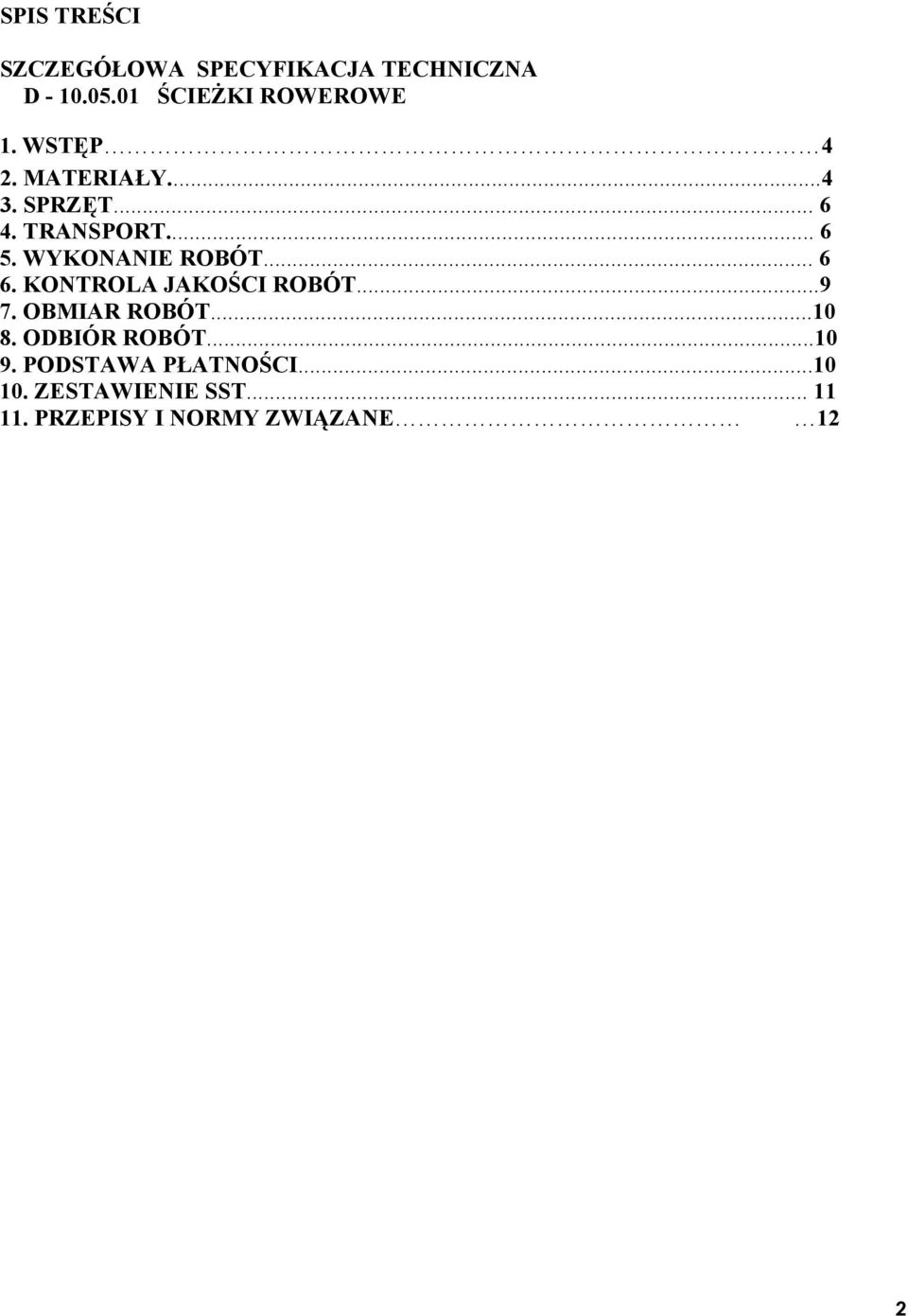

2 SPIS TREŚCI SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D ŚCIEŻKI ROWEROWE 1. WSTĘP 4 2. MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI ZESTAWIENIE SST PRZEPISY I NORMY ZWIĄZANE 12 2

3 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D ŚCIEŻKI ROWEROWE Na podstawie OST D-M ROBOTY DROGOWE WYMAGANIA OGÓLNE ORAZ OST D Sciezki rowerowe. Ustalenia zawarte w OST Sciezki rowerowe. dotyczą wykonania ścieżek rowerowych, które mogą być budowane przy drogach i ulicach jako samodzielne ścieżki rowerowe, przeznaczone wyłącznie dla ruchu rowerowego. W OST podano zakres robót dla najczęściej stosowanych - typowych konstrukcji nawierzchni ścieżek rowerowych, określonych do stosowania w Katalogu typowych konstrukcji podatnych i półsztywnych nawierzchni ulic. Zgodnie z decyzją Generalnego Dyrektora Dróg Publicznych ogólna specyfikacja techniczna stanowi obowiązującą podstawę sporządzenia szczegółowej specyfikacji technicznej przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich oraz jest zalecona do wykorzystania przy zlecaniu robót na drogach miejskich i gminnych). Stosowanie specyfikacji technicznych wynika z przepisów zawartych w: ustawie Prawo zamówień publicznych (art. 31), stwierdzającej, że w odniesieniu do robót budowlanych przedmiot zamówienia określa się na podstawie dokumentacji projektowej oraz specyfikacji technicznej wykonania i odbioru robót, rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202, poz. 2072) rozporządzeniu MTiGM z dnia 2 marca 1999 r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (par. 142), ustalającym, że wbudowane materiały i wyroby mają spełniać wymagania Polskich Norm i specyfikacji robót drogowych, rozporządzeniu Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U. Nr 130, poz. 1389), ustalającym, że podstawą do sporządzenia kosztorysu inwestorskiego jest m. in. specyfikacja techniczna wykonania i odbioru robót, decyzjach Generalnego Dyrektora Dróg Publicznych, w tym zawartych w zarządzeniu w sprawie "Wytycznych zlecania robót, usług i dostaw w drodze przetargu" (pierwsze wydanie w dniu 23 marca 1992 r.) oraz w opracowaniu pt. "Stadia i skład dokumentacji projektowej dla dróg i mostów w fazie przygotowania zadań", wprowadzonym zarządzeniem nr 3 z 25 stycznia 2000 r., przewidującym wykonanie specyfikacji w ramach projektu budowlanego. 3

4 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru ścieżki rowerowej wzdłuż ul Ofiar Piaśnicy w Wejherowie, w części leżącej na terenie Gminy Miasta Wejherowa Zakres stosowania SST Szczegółowa Specyfikacja Techniczna (SST) ma zastosowanie jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania ścieżki rowerowej tzw towarzyszącej jezdni wzdłuż ulicy Ofiar Piaśnicy w Wejherowie, przeznaczonej dla ruchu rowerowego. Scieżka rowerowa o nawierzchni zmiennej. : Należy wykonać: 1.tyczenie trasy ( OST D ) 2.karczowanie średnio gęstych krzaków i poszycia 3.roboty ziemne wykopy mech. i ręczne ( podcięcie, przesunięcie skarpy ) ( OST D , D ) 4.przełożenie ( zagłębienie) kabli SN 1.5 KV(Energia) oraz Teletechnicznych ( WP) ( OST D i ) 5. roboty ziemne zasypywanie wykopów ( OST D ) 6.. korytowanie pod nawierzchnie na głębokość 34 cm ( OST D ) 7. rowki pod krawężniki i ławy (OST D ) 8.studnie chłonne ziemne 50x50x200cm z przykanalikami. ( OST D ) 9. Odwodnienie liniowe( poprzeczne) 10. wykonanie warstwy odcinającej z piasku grub 10 cm ( OST D ) 11. wykonanie podbudowy z gruzu betonowego grub 20 cm (OST D a.) 12. wykonanie podbudowy zasadniczej z kruszywa kamiennego łamanego stabilizowanego mechanicznie o grubości 10 cm (OST D ) 13.wykonanie nawierzchni grub. 14 cm z kruszywa kamiennego łamanego 0/31,5 z dodatkiem 2% cementu (OST D ) 14. skropienie podbudowy emulsją asfaltową w ilości 0,7 kg/m2 ( OST D ) 15. wykonanie nawierzchni z mieszanki grysowo-matyksowej SMA grub 4 cm (OST D ) 16.ławy betonowe z oporem pod krawężniki ( OST D ) 17. ułożenie krawężników na ławach betonowych ( OST D ) 18. krawężniki na podbudowie z kruszbetu ( OST D ) 19. umocnienie powierzchniowe skarp- obsadzenie np. różą (OST D ) 20. pomiar powykonawczy - dokumentacja( wspólna na cała ścieżkę ) ujęta w kosztorysie dla Miasta Wejherowo (OST GG ) 1.4. Określenia podstawowe Ścieżka rowerowa - pas terenu na koronie drogi (ulicy) lub poza nią, przystosowany i przeznaczony wyłącznie dla ruchu rowerowego. Ze względu na lokalizację rozróżnia się samodzielne ścieżki rowerowe i ścieżki rowerowe towarzyszące jezdni. 4

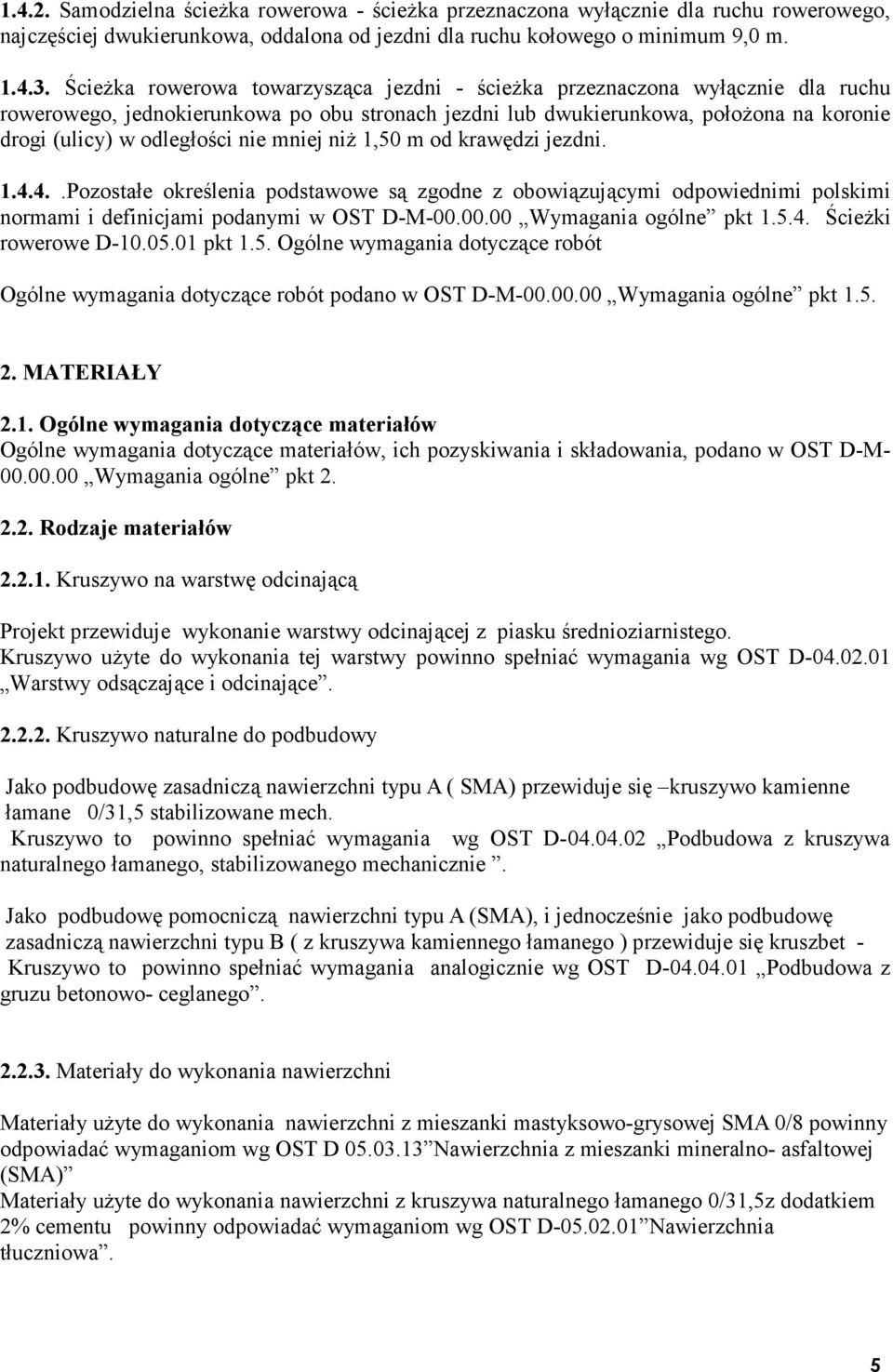

5 Samodzielna ścieżka rowerowa - ścieżka przeznaczona wyłącznie dla ruchu rowerowego, najczęściej dwukierunkowa, oddalona od jezdni dla ruchu kołowego o minimum 9,0 m Ścieżka rowerowa towarzysząca jezdni - ścieżka przeznaczona wyłącznie dla ruchu rowerowego, jednokierunkowa po obu stronach jezdni lub dwukierunkowa, położona na koronie drogi (ulicy) w odległości nie mniej niż 1,50 m od krawędzi jezdni Pozostałe określenia podstawowe są zgodne z obowiązującymi odpowiednimi polskimi normami i definicjami podanymi w OST D-M Wymagania ogólne pkt Ścieżki rowerowe D pkt 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Rodzaje materiałów Kruszywo na warstwę odcinającą Projekt przewiduje wykonanie warstwy odcinającej z piasku średnioziarnistego. Kruszywo użyte do wykonania tej warstwy powinno spełniać wymagania wg OST D Warstwy odsączające i odcinające Kruszywo naturalne do podbudowy Jako podbudowę zasadniczą nawierzchni typu A ( SMA) przewiduje się kruszywo kamienne łamane 0/31,5 stabilizowane mech. Kruszywo to powinno spełniać wymagania wg OST D Podbudowa z kruszywa naturalnego łamanego, stabilizowanego mechanicznie. Jako podbudowę pomocniczą nawierzchni typu A (SMA), i jednocześnie jako podbudowę zasadniczą nawierzchni typu B ( z kruszywa kamiennego łamanego ) przewiduje się kruszbet - Kruszywo to powinno spełniać wymagania analogicznie wg OST D Podbudowa z gruzu betonowo- ceglanego Materiały do wykonania nawierzchni Materiały użyte do wykonania nawierzchni z mieszanki mastyksowo-grysowej SMA 0/8 powinny odpowiadać wymaganiom wg OST D Nawierzchnia z mieszanki mineralno- asfaltowej (SMA) Materiały użyte do wykonania nawierzchni z kruszywa naturalnego łamanego 0/31,5z dodatkiem 2% cementu powinny odpowiadać wymaganiom wg OST D Nawierzchnia tłuczniowa. 5

6 2.2.4 Krawężniki i materiały do wykonania ław Krawężniki powinny posiadać atest producenta. Beton B-20na ławy betonowe powinien odpowiadać wymaganiom normy PN-B [2]. Kruszywo do betonu powinno odpowiadać wymaganiom normy PN-B [5]. Cement użyty do wytwarzania betonów i podsypkę cementowo piaskową powinien być marki nie mniejszej niż 32.5 wg PN B [10]. Piasek na podsypkę cementowo-piaskową powinien odpowiadać wymaganiom normy PN-B [5], a do zaprawy cementowo-piaskowej PN-B [4]. Materiały użyte do montażu krawężników na ławach powinny odpowiadać wymaganiom OST D Krawężniki betonowe Oznakowanie Nie przewiduje się oznakowania ścieżki na projektowanym odcinku. Jeżeli dokumentacja projektowa lub SST przewiduje wykonanie oznakowania ścieżek rowerowych, to materiały użyte do oznakowania poziomego powinny odpowiadać wymaganiom wg OST D Oznakowanie poziome, a do oznakowania pionowego wg OST D Oznakowanie pionowe. 3. SPRZĘT Wymagania ogólne dotyczące sprzętu podano w OST D-M Wymagania ogólne. Przy wykonywaniu ścieżki rowerowej należy stosować ten rodzaj sprzętu, który został podany w przywołanych OST oraz ustalony z inwestorem 4. TRANSPORT Wymagania ogólne dotyczące transportu podano w OST D-M Wymagania ogólne. Transport materiałów stosowanych do wykonania ścieżki rowerowej, wymienionych w punkcie 2 niniejszej OST, powinien odpowiadać wymaganiom podanym w odpowiednich dla nich przywołanych OST. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne. Do podstawowych robót objętych niniejszą OST przy budowie ścieżek rowerowych należą: Roboty przygotowawcze: 1.tyczenie trasy 2.karczowanie średnio gęstych krzaków i poszycia 3. roboty ziemne wykopy mech. i ręczne ( podcięcie skarpy ) 4.przełożenie ( zagłębienie) kabli SN 1.5 KV(Energia) oraz Teletechnicznych( WP) 5. roboty ziemne zasypywanie wykopów 6

7 6.. korytowanie pod nawierzchnie na głębokość 34 cm 7. rowki pod krawężniki i ławy 8.studnie chłonne ziemne 50x50x200cm Roboty właściwe : 1. Odwodnienie liniowe( poprzeczne) 2. wykonanie warstwy odcinającej z piasku grub 10 cm 3. wykonanie podbudowy zasadniczej i pomocniczej z gruzu betonowego grub. 20 cm 4. wykonanie podbudowy zasadniczej z kruszywa kamiennego łamanego stabilizowanego mechanicznie o grubości 10 cm 5. wykonanie nawierzchni grub. 14 cm z kruszywa kamiennego łamanego 0/31,5z dodatkiem 2% cementu 6. skropienie podbudowy emulsją asfaltową w ilości 0,7 kg/m2 7. wykonanie nawierzchni z mieszanki grysowo-matyksowej SMA grub 4 cm 8.ławy betonowe z oporem pod krawężniki 9. ułożenie krawężników na ławach betonowych 10.ułożenie krawężników na podbudowie z kruszbetu Roboty wykończeniowe: 1. umocnienie powierzchniowe skarp- obsadzenie różą 2. pomiar powykonawczy 5.2. Roboty przygotowawcze Przed przystąpieniem do właściwych robót należy: - oczyścić teren ze skupin drobnych krzewów, poszycia - wytyczyć w terenie trasę ścieżki rowerowej, - wykonać roboty ziemne polegające na niwelacji skarpy -wykopy mechaniczne i ręczne - przełożenie ( zagłębienie) istniejących kabla SN KV( Energia) oraz teletechnicznego- WP( w obrębie skarp) Roboty przygotowawcze należy wykonywać zgodnie z wymaganiami podanymi w OST D Roboty przygotowawcze. Przełożenie kabla oraz WP należy wykonać zgodnie z wymogami podanymi w OST D Przebudowa kablowych linii telekomunikacyjnych przy przebudowie i budowie dróg oraz zaleceniami operatorów sieci zawartymi w uzgodnieniu projektu, Przełożenie kabli energetycznych należy wykonać zgodnie z wymogami podanymi w OST D Przebudowa kablowych linii energetycznych przy przebudowie i budowie dróg oraz zaleceniami operatora sieci zawartymi w uzgodnieniu projektu, 5.3. Przygotowanie podłoża i wykonanie koryta Koryto, profilowanie i zagęszczanie podłoża w korycie należy wykonywać zgodnie z projektem i wymaganiami podanymi w OST D Koryto wraz z profilowaniem i zagęszczaniem podłoża Warstwa odcinająca Warstwę odcinającą grub 10 cm z piasku średnioziarnistego należy wykonać zgodnie z wymaganiami OST D Warstwy odsączające i odcinające. 7

8 5.5. Wykonanie podbudowy Rodzaj podbudowy do wykonania ścieżek rowerowych powinien być zgodny z dokumentacją projektową. W dokumentacji projektowej przewidziana jest podbudowa dwóch rodzajów : a- z kruszywa naturalnego łamanego 0/3,5 stabilizowanego mechanicznie grub 10 cm. Warunki jej wykonania powinny odpowiadać OST D Podbudowa z kruszywa naturalnego. b- z kruszbetu gr 10 cm Warunki jej wykonania powinny odpowiadać OST D a Podbudowa z gruzu betonowo ceglanego Wykonanie nawierzchni Projektowaną nawierzchnię z mieszanki grysowo- mastyksowej SMA0/8, grubości 4 cm -należy wykonać zgodnie z wymaganiami podanymi w OST D Nawierzchnia z mieszanki mineralno asfaltowej SMA. Wykonanie nawierzchni z kruszywa kamiennego łamanego 0/31/5 grubości 14 cm powinno być zgodne z OST D Nawierzchnia tłuczniowa Krawężniki Projektowane krawężniki a- betonowe pogrążone 15x30 cm na ławie betonowej B-20 z oporem b-betonowe pograżone 15x30 cm na ławie z kruszbetu należy wykonać zgodnie z zakresem Dokumentacji Projektowej oraz wymaganiami podanymi w OST D Krawężniki betonowe Odwodnienie Odwodnienie liniowe poprzeczne wraz z odprowadzeniem wody do gruntowych studni chłonnych należy wykonać zgodnie z projektem oraz wymaganiami zawartymi w OST D Studnie chłonne i D Kanalizacja deszczowa Roboty wykończeniowe (umocnienie skarp) Umocnienie skarp nasypów poprzez obsadzenie krzewami np. różą należy wykonywać analogicznie wg OST D Umocnienie skarp i rowów przez humusowanie, obsianie, darniowanie Oznakowanie Nie przewiduje się oznakowania na tym odcinku ścieżki. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wykonanie wykopów Metoda wykonania robot ziemnych powinna być tak dobrana pod kątem posiadanego sprzętu Sprawdzenie prawidłowości robót przygotowawczych Kontrola jakości robót przygotowawczych polega na sprawdzeniu ich zgodności z: a) dokumentacją projektową na podstawie oględzin i pomiarów, b) wymaganiami podanymi w OST D Roboty przygotowawcze. 8

9 Przed przystąpieniem do wykonania wykopów, wykonawca ma obowiązek sprawdzić zgodność rzędnych z danymi według projektu technicznego. Wszelkie odstępstwa od dokumentacji powinny być odnotowane w dzienniku budowy wpisem potwierdzonym przez Inspektora, co będzie stanowić podstawę do korekty ilości robót w Księdze Obmiaru. Wykonawca ma obowiązek bieżącej kontroli i oceny warunków gruntowych w trakcie wykonywania wykopów i ich konfrontacji z dokumentacją techniczną. Sprawdzenie prawidłowości odkrycia i przełożenia instalacji odbywać się musi pod nadzorem przedstawicieli gestorów ( WP, Energa) zgodnie z ich wymaganiami zawartymi w załączonych do projektu uzgodnieniach oraz OST D Przebudowa kablowych linii telekomunikacyjnych przy przebudowie i budowie dróg i w OST D Przebudowa kablowych linii energetycznych przy przebudowie i budowie dróg 6.2. Sprawdzenie prawidłowości wykonania podłoża Kontrola jakości przygotowania podłoża polega na sprawdzeniu zgodności z wymaganiami podanymi w dokumentacji projektowej oraz w OST D Koryto wraz z profilowaniem i zagęszczeniem podłoża Sprawdzenie wykonania warstwy odsączającej Kontrola jakości wykonanej warstwy odsączającej polega na sprawdzeniu zgodności z: a) dokumentacją projektową na podstawie oględzin i pomiarów, b) wymaganiami podanymi w OST D Warstwy odsączające i odcinające Sprawdzenie wykonania podbudowy Kontrola jakości wykonania podbudowy polega na sprawdzeniu zgodności z: a) dokumentacją projektową w zakresie: rodzaju, grubości i spadków poprzecznych - na podstawie oględzin i pomiarów, b) wymaganiami podanymi wg odpowiednich SST - dla zastosowanej w dokumentacji projektowej podbudowie : wg SST D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie oraz OST D a Podbudowa z gruzu betonowo ceglanego Sprawdzenie wykonania nawierzchni Kontrola jakości wykonania nawierzchni polega na sprawdzeniu zgodności z: a) dokumentacją projektową w zakresie: grubości konstrukcji nawierzchni, szerokości, rzędnych wysokościowych i spadków poprzecznych, b) wymaganiami podanymi dla nawierzchni : z- mieszanki SMA -z wymaganiami dokumentacji projektowej i OST D Nawierzchnia z mieszanki mineralno- asfaltowej SMA. - kruszywa kamiennego łamanego- z wymaganiami dokumentacji projektowej i OST D Nawierzchnia tłuczniowa Sprawdzenie wykonania krawężników Kontrola jakości wykonania krawężników polega na sprawdzeniu zgodności z dokumentacją projektową i OST D Krawężniki betonowe. 9

10 6.8. Odwodnienie Odwodnienie liniowe ( korytka poprzeczne) wraz z odprowadzeniem wody do gruntowych studni chłonnych należy wykonać zgodnie z projektem oraz wymaganiami zawartymi w OST D Studnie chłonne i D Kanalizacja deszczowa. 6.9 Sprawdzenie wykonania robót wykończeniowych Kontrola jakości wykonania robót wykończeniowych polega na sprawdzeniu ich zgodności z dokumentacją projektową na podstawie oględzin i pomiarów oraz zgodności z wymaganiami wg odpowiednich SST D Roboty wykończeniowe. 7. OBMIAR ROBÓT Obmiar obejmuje - m2 (metr kwadratowy) wykonanego i odebranego koryta; -mb ( metr bieżący) przełożonego kabla, - m2 (metr kwadratowy) podbudowy; - m2 (metr kwadratowy) wykonanej nawierzchni; - 1 mb ( metr bieżący ) krawężnika - szt ( sztuka) nasadzenia)( krzewy) zgodnie z dokumentacją projektową i pomiarami w terenie. 8. ODBIÓR ROBÓT Roboty objęte niniejszą SST podlegają: a) odbiorowi robót zanikających i ulegających zakryciu, który powinien być dokonany po wykonaniu: prac pomiarowych, robót przygotowawczych, koryta, studni, warstwy odsączającej oraz podbudowy, b) odbiorowi końcowemu, c) odbiorowi ostatecznemu. 9. PODSTAWA PŁATNOŚCI Płatność należy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na podstawie wyników pomiarów i badań laboratoryjnych. Cena wykonania robót obejmuje: - prace pomiarowe i roboty przygotowawcze, - dostarczenie na teren budowy potrzebnych materiałów, - wykonanie koryta i warstwy odsączającej, - wykonanie podbudowy, -wykonanie krawężników - wykonanie nawierzchni, - wykonanie odwodnienia - wykonanie robót wykończeniowych, - wykonanie dokumentacji powykonawczej ( wspólna z Miastem W-wo) - przeprowadzenie badań laboratoryjnych zgodnie z dokumentacją projektową i specyfikacją techniczną. 10. PRZEPISY ZWIĄZANE Normy i inne dokumenty wg odpowiednich SST 10. ZESTAWIENIE SST przywołanych D-M Wymagania ogólne D Roboty przygotowawcze 1

11 D Odtworzenie trasy i punktów wysokościowych D Usunięcie drzew i krzaków D Przebudowa kablowych linii telekomunikacyjnych przy przebudowie i budowie dróg. D Przebudowa kablowych linii energetycznych przy przebudowie i budowie dróg. D Roboty ziemne D Roboty ziemne. D Wykonanie wykopów w gruntach nieskalistych D Odwodnienie korpusu drogowego D studnie chłonne D Kanalizacja deszczowa D Podbudowy D Koryto wraz z profilowaniem i zagęszczaniem podłoża D Warstwy odsączające i odcinające D Podbudowy z kruszywa łamanego stabilizowanego mechanicznie D Podbudowa z gruzu betonowo- ceglanego. D Nawierzchnie D nawierzchnia z mieszanki mineralno- asfaltowej (SMA) D Nawierzchnia tłuczniowa. D Roboty wykończeniowe D Umocnienie powierzchniowe skarp ( obsadzenie) D Elementy ulic D Krawężniki betonowe Inne roboty D Zieleń drogowa ST GG Pomiar powykonawczy zrealizowanych drogowych obiektów budowlanych. 11. PRZEPISY I NORMY ZWIĄZANE 1. Ustawa z dnia 7 lipca Prawo budowlane (Dz.U Nr 89 z r, poz. 414) z późniejszymi zmianami. 2. Rozporządzenie MGPiB z r (Dz.U Nr 10) 3. Rozporządzenie MGPiB z r (Dz.U Nr 25, poz. 133 z dnia 13 marca 1995r). 4. Ustawa z dnia 17 maja 1989 roku - Prawo geodezyjne i kartograficzne (Dz. U. Nr 30, poz. 163 z późniejszymi zmianami). 5. Ustawa z dnia 10 czerwca 1994 roku o zamówieniach publicznych (Dz. U. Nr 76, poz. 344 i nr 130, poz. 645) z późniejszymi zmianami 6. Rrozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202, poz. 2072) 7. rozporządzenie MTiGM z dnia 2 marca 1999 r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (par. 142), ustalającym, że wbudowane materiały i wyroby mają spełniać wymagania Polskich Norm i specyfikacji robót drogowych, 8. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U. Nr 130, poz. 1389), 1

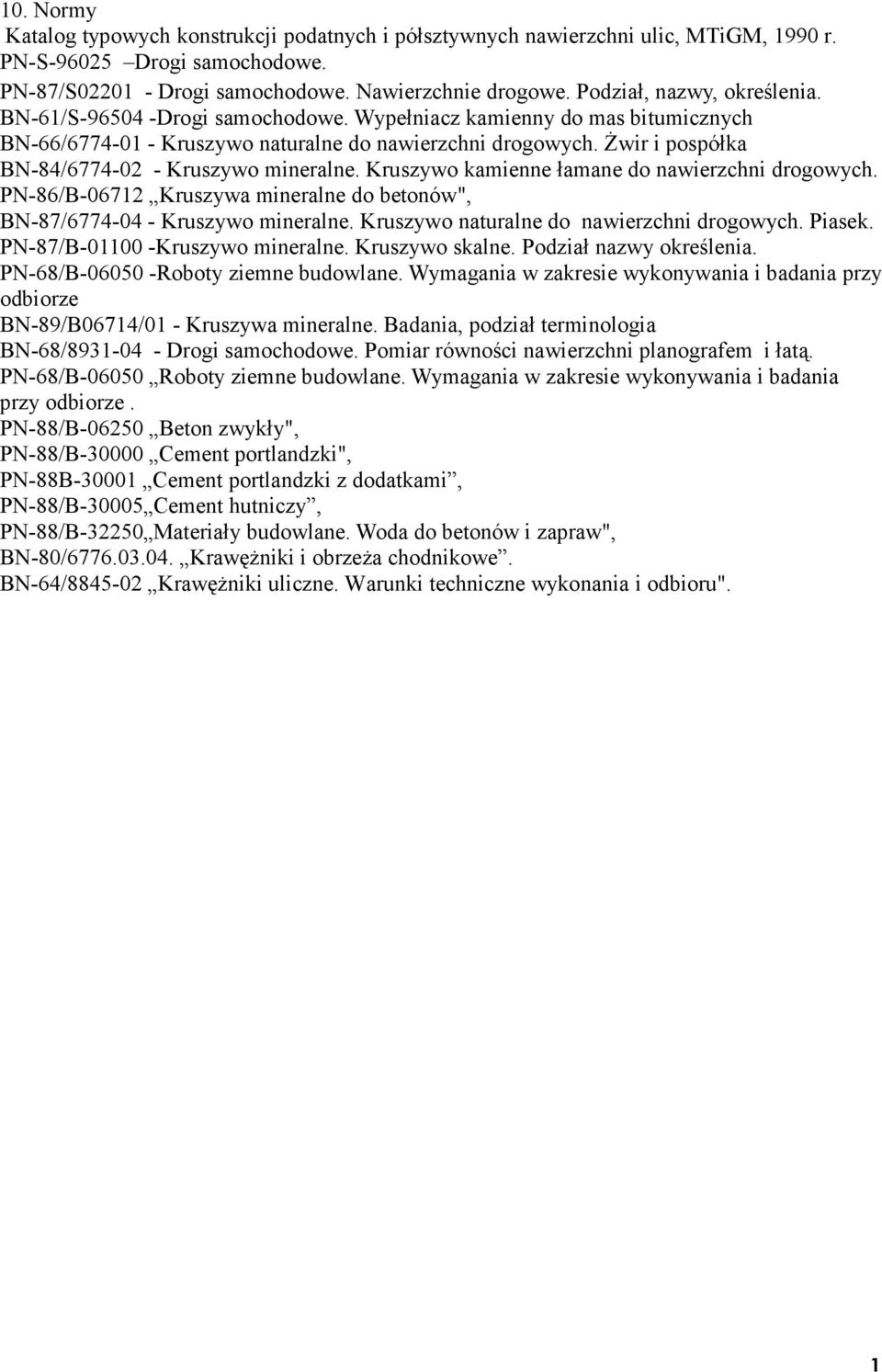

12 10. Normy Katalog typowych konstrukcji podatnych i półsztywnych nawierzchni ulic, MTiGM, 1990 r. PN-S Drogi samochodowe. PN-87/S Drogi samochodowe. Nawierzchnie drogowe. Podział, nazwy, określenia. BN-61/S Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych BN-66/ Kruszywo naturalne do nawierzchni drogowych. Żwir i pospółka BN-84/ Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych. PN-86/B Kruszywa mineralne do betonów", BN-87/ Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek. PN-87/B Kruszywo mineralne. Kruszywo skalne. Podział nazwy określenia. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze BN-89/B06714/01 - Kruszywa mineralne. Badania, podział terminologia BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. PN-88/B Beton zwykły", PN-88/B Cement portlandzki", PN-88B Cement portlandzki z dodatkami, PN-88/B Cement hutniczy, PN-88/B Materiały budowlane. Woda do betonów i zapraw", BN-80/ Krawężniki i obrzeża chodnikowe. BN-64/ Krawężniki uliczne. Warunki techniczne wykonania i odbioru". 1
