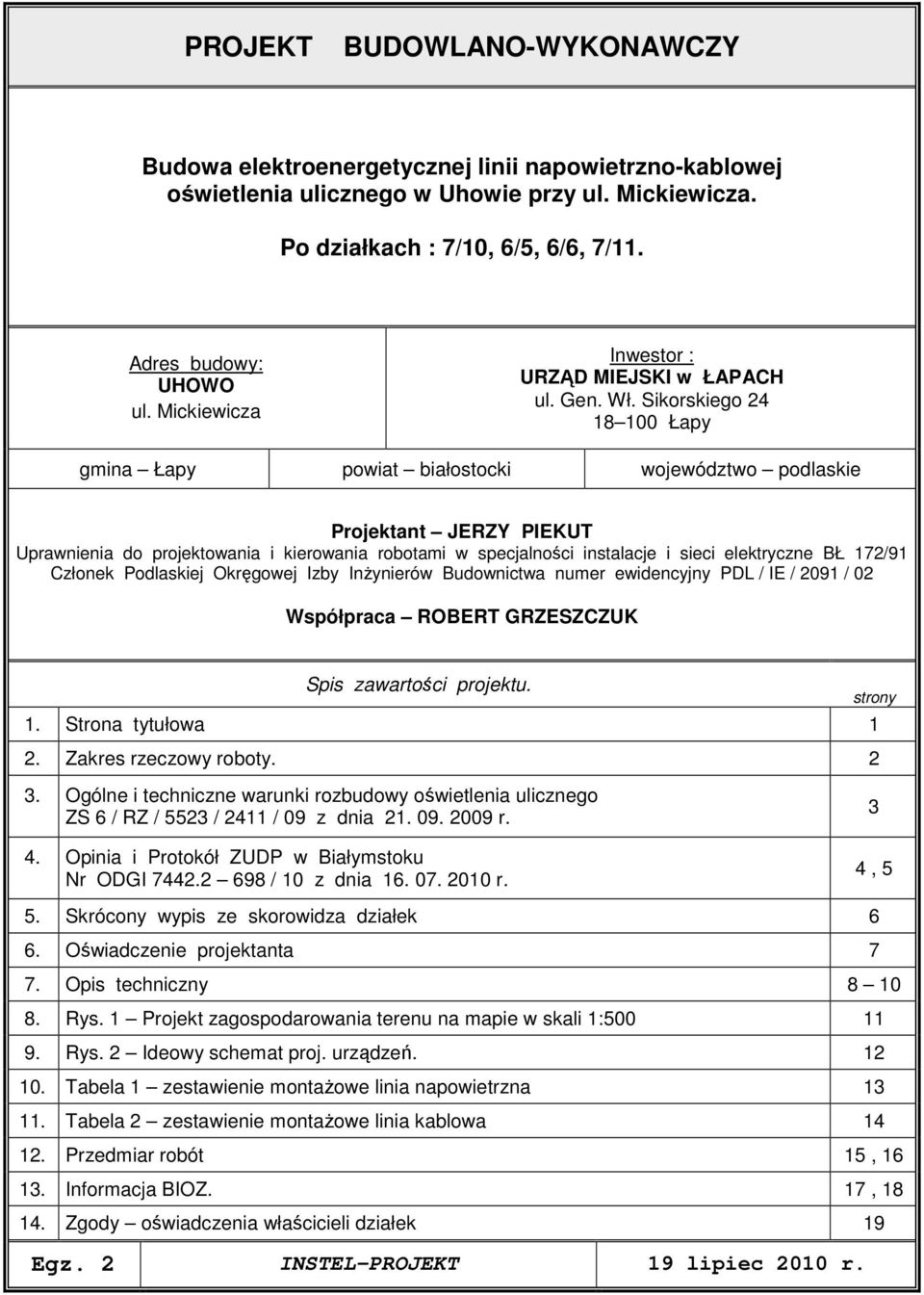

1 PROJEKT BUDOWLANO-WYKONAWCZY Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Po działkach : 7/10, 6/5, 6/6, 7/11. Adres budowy: UHOWO ul. Mickiewicza Inwestor : URZĄD MIEJSKI w ŁAPACH ul. Gen. Wł. Sikorskiego Łapy gmina Łapy powiat białostocki województwo podlaskie Projektant JERZY PIEKUT Uprawnienia do projektowania i kierowania robotami w specjalności instalacje i sieci elektryczne BŁ 172/91 Członek Podlaskiej Okręgowej Izby InŜynierów Budownictwa numer ewidencyjny PDL / IE / 2091 / 02 Współpraca ROBERT GRZESZCZUK Spis zawartości projektu. strony 1. Strona tytułowa 1 2. Zakres rzeczowy roboty Ogólne i techniczne warunki rozbudowy oświetlenia ulicznego ZS 6 / RZ / 5523 / 2411 / 09 z dnia r. 4. Opinia i Protokół ZUDP w Białymstoku Nr ODGI / 10 z dnia r. 3 4, 5 5. Skrócony wypis ze skorowidza działek 6 6. Oświadczenie projektanta 7 7. Opis techniczny Rys. 1 Projekt zagospodarowania terenu na mapie w skali 1: Rys. 2 Ideowy schemat proj. urządzeń Tabela 1 zestawienie montaŝowe linia napowietrzna Tabela 2 zestawienie montaŝowe linia kablowa Przedmiar robót 15, Informacja BIOZ. 17, Zgody oświadczenia właścicieli działek 19 Egz. 2 INSTEL-PROJEKT 19 lipiec 2010 r.

2 PROJEKT BUDOWLANO-WYKONAWCZY Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Po działkach : 7/10, 6/5, 6/6, 7/11. ZAKRES RZECZOWY ROBOTY. 1. Budowa elektroenergetycznej linii napowietrznej oświetlenia ulicznego typu AsXSn 2x25 mm m. 2. Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego typu YAKXS 4x25 mm 2 84 m. 3. MontaŜ słupów stalowych oświetleniowych o wysokości 7 m typu GALAXIE-P 2 szt.

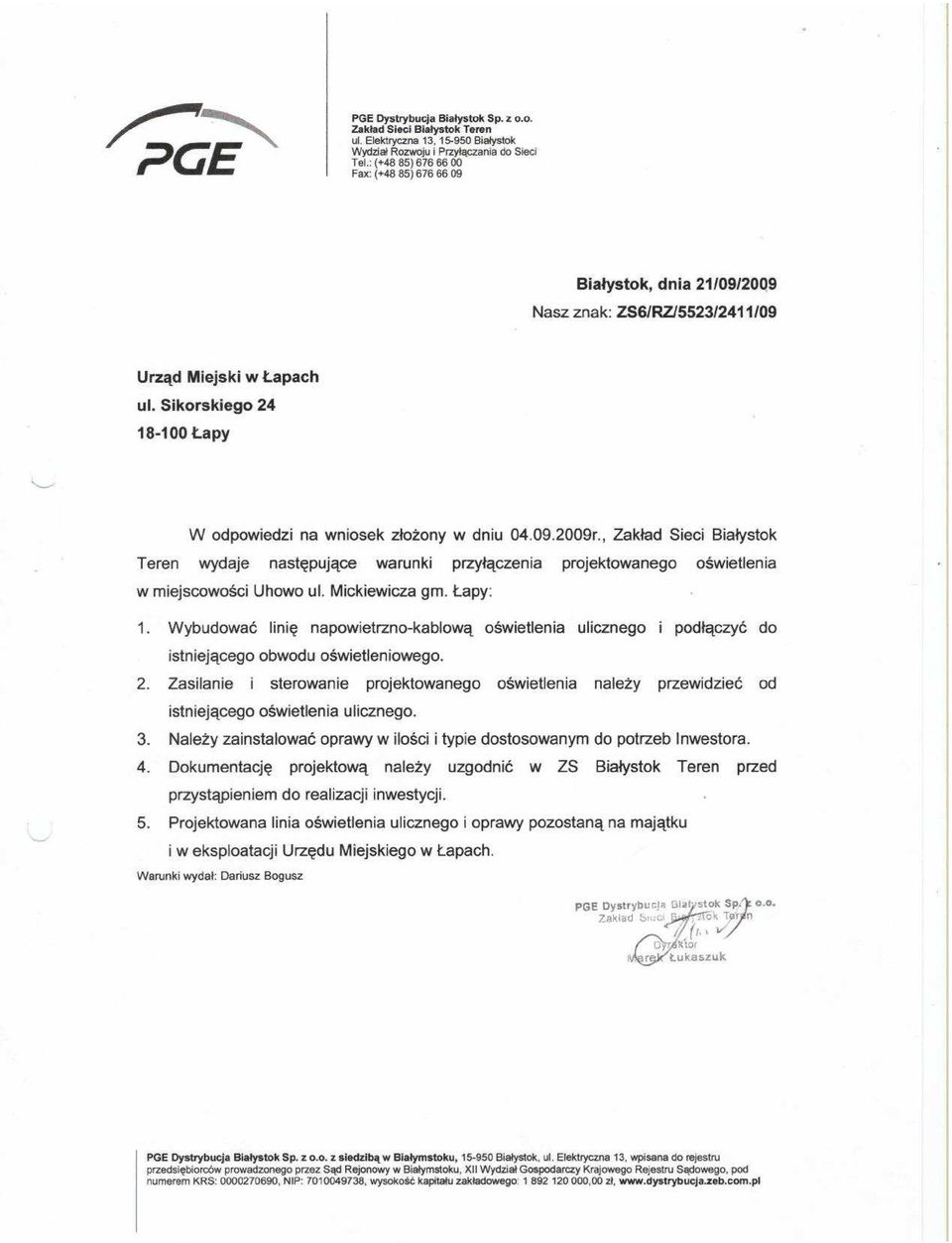

3

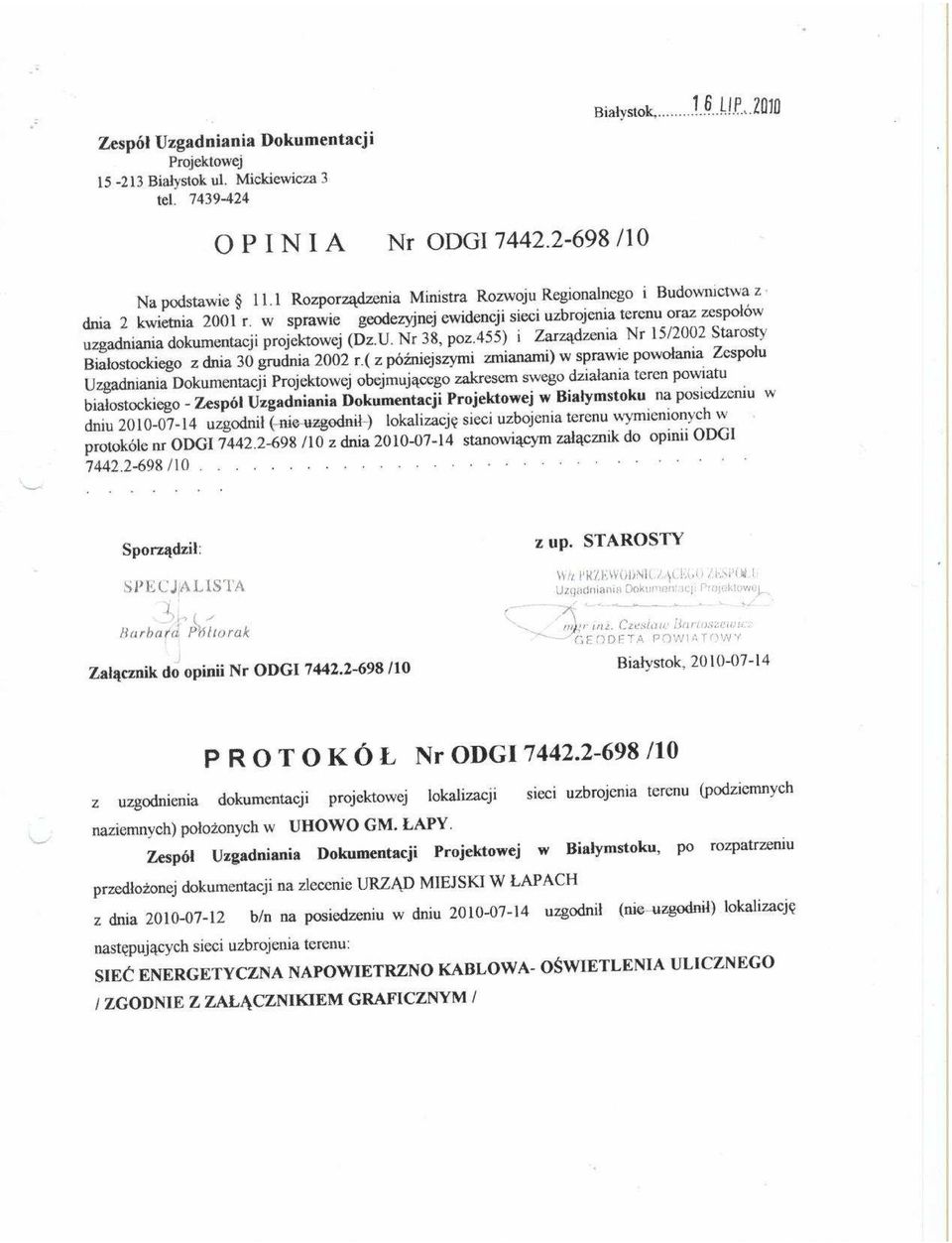

4

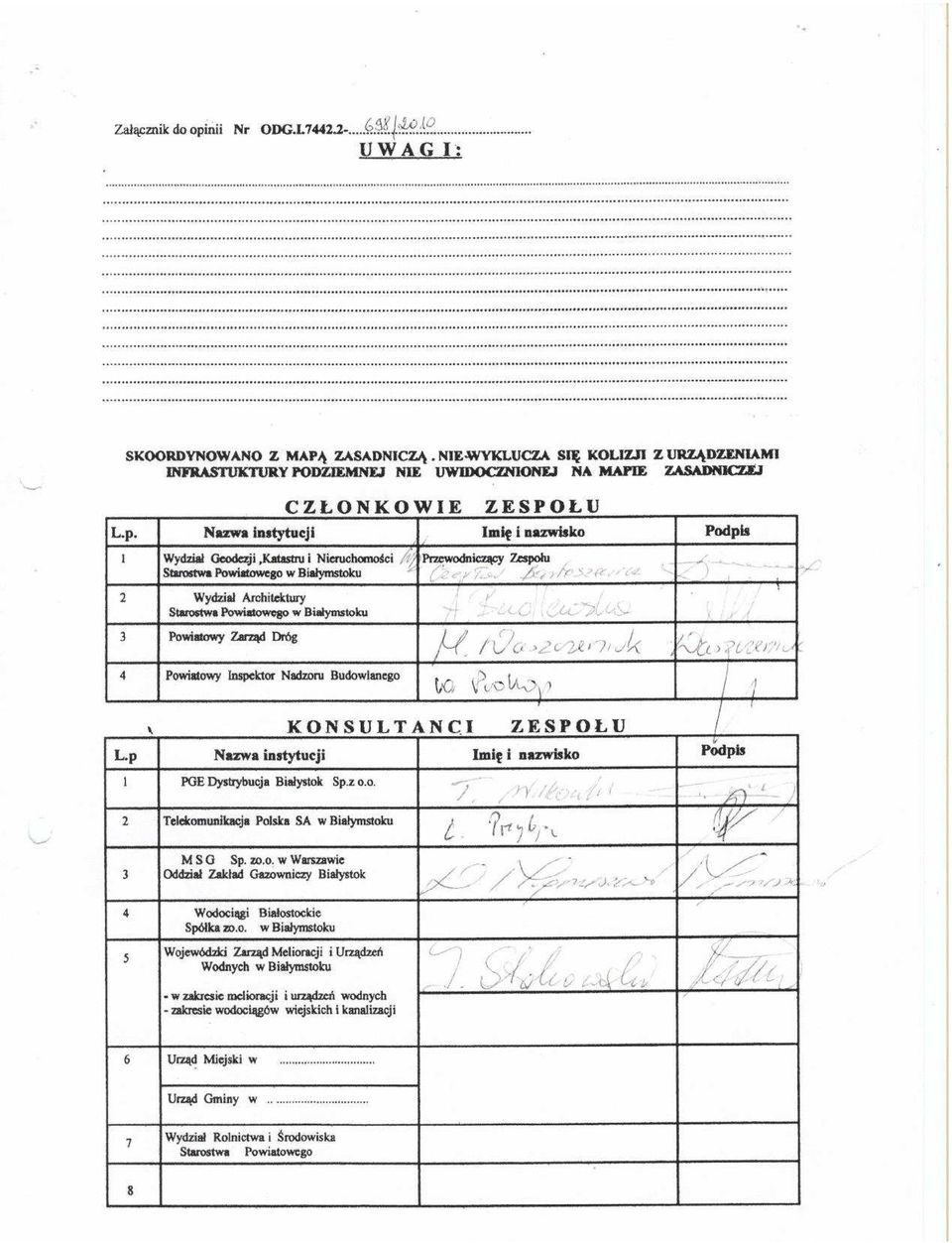

5

6 data : r. OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 ustawy Prawo Budowlane oświadczam Ŝe : PROJEKT BUDOWLANO-WYKONAWCZY Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Po działkach : 7/10, 6/5, 6/6, 7/11. Został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

7 OPIS TECHNICZNY. Projekt niniejszy został wykonany na zlecenie Burmistrza Miasta Łapy w celu stworzenia podstawy prawnej i technicznej do budowy elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Podstawa opracowania: 1. Zlecenie Burmistrza Miasta Łapy. 2. Ogólne i techniczne warunki rozbudowy oświetlenia ulicznego. 3. Wyrys z mapy zasadniczej w skali 1: Obowiązujące normy i przepisy. Zakres opracowania. 1. Budowa elektroenergetycznej linii napowietrznej oświetlenia ulicznego. 2. Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego. 3. Budowa montaŝ słupów oświetleniowych. Stan istniejący W Uhowie na ul. 1go Maja istnieje linia napowietrzna nn 0,4 kv komunalno-oświetleniowa z przewodami typu 4xAL50 + AsXSn 4x25 mm 2 pracująca w układzie sieci TN-C. Linia zasilana jest ze stacji transformatorowej nr Sterowanie oświetleniem odbywa się w rozdzielnicy RS na stacji trafo. ZałoŜenia projektowe. Budowa urządzeń elektroenergetycznych oświetlenia ulicznego przy drodze dojazdowej do posesji od strony ulicy Mickiewicza. Budowa linii napowietrznej oświetlenia ulicznego. Budowa linii napowietrznej oświetlenia ulicznego polega na dowieszeniu projektowanego przewodu oświetlenia ulicznego do istniejącej linii. Projektowana linia oświetlenia ulicznego będzie pracować w systemie pracy TN-C. Projektowaną linię naleŝy dowiesić na następujących słupach: Istniejący słup nr 7 typu RN-10 jest wykonany z dwóch Ŝerdzi Ŝelbetowych śn 10/200. Istniejący słup nr 8 typu RNR-10 jest wykonany z trzech Ŝerdzi Ŝelbetowych śn 10/200. Istniejący słup nr 11 typu PP-10 jest wykonany z pojedynczej Ŝerdzi Ŝelbetowej śn 10/200. Istniejący słup nr 12 typu PK-10 jest wykonany z pojedynczej Ŝerdzi Ŝelbetowej z podporą śn 10/200. Dla projektowanego przewodu zastosować naciąg podstawowy Fn=216daN, napręŝenie 42,5 MPa. Na słupie nr 12 końce przewodów zabezpieczyć przed wilgocią zakładając osłonki PK Projektowany przewód AsXSn 2x25 podłączyć do istniejącej linii komunalno oświetleniowej na zaciski TTD 151 F. 1 Opis techniczny Uhowo Mickiewicza LN-K-OŚW.

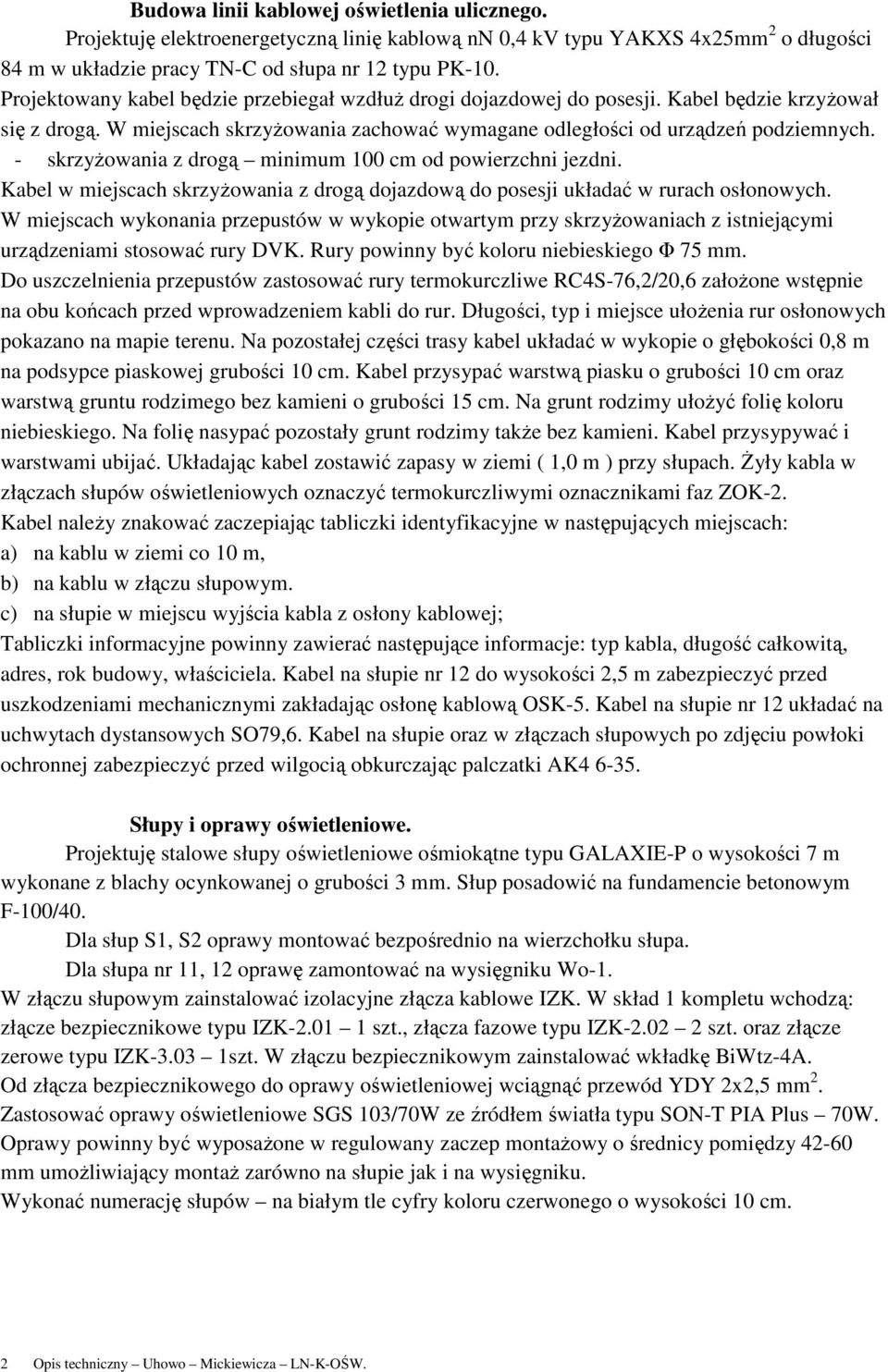

8 Budowa linii kablowej oświetlenia ulicznego. Projektuję elektroenergetyczną linię kablową nn 0,4 kv typu YAKXS 4x25mm 2 o długości 84 m w układzie pracy TN-C od słupa nr 12 typu PK-10. Projektowany kabel będzie przebiegał wzdłuŝ drogi dojazdowej do posesji. Kabel będzie krzyŝował się z drogą. W miejscach skrzyŝowania zachować wymagane odległości od urządzeń podziemnych. - skrzyŝowania z drogą minimum 100 cm od powierzchni jezdni. Kabel w miejscach skrzyŝowania z drogą dojazdową do posesji układać w rurach osłonowych. W miejscach wykonania przepustów w wykopie otwartym przy skrzyŝowaniach z istniejącymi urządzeniami stosować rury DVK. Rury powinny być koloru niebieskiego Φ 75 mm. Do uszczelnienia przepustów zastosować rury termokurczliwe RC4S-76,2/20,6 załoŝone wstępnie na obu końcach przed wprowadzeniem kabli do rur. Długości, typ i miejsce ułoŝenia rur osłonowych pokazano na mapie terenu. Na pozostałej części trasy kabel układać w wykopie o głębokości 0,8 m na podsypce piaskowej grubości 10 cm. Kabel przysypać warstwą piasku o grubości 10 cm oraz warstwą gruntu rodzimego bez kamieni o grubości 15 cm. Na grunt rodzimy ułoŝyć folię koloru niebieskiego. Na folię nasypać pozostały grunt rodzimy takŝe bez kamieni. Kabel przysypywać i warstwami ubijać. Układając kabel zostawić zapasy w ziemi ( 1,0 m ) przy słupach. śyły kabla w złączach słupów oświetleniowych oznaczyć termokurczliwymi oznacznikami faz ZOK-2. Kabel naleŝy znakować zaczepiając tabliczki identyfikacyjne w następujących miejscach: a) na kablu w ziemi co 10 m, b) na kablu w złączu słupowym. c) na słupie w miejscu wyjścia kabla z osłony kablowej; Tabliczki informacyjne powinny zawierać następujące informacje: typ kabla, długość całkowitą, adres, rok budowy, właściciela. Kabel na słupie nr 12 do wysokości 2,5 m zabezpieczyć przed uszkodzeniami mechanicznymi zakładając osłonę kablową OSK-5. Kabel na słupie nr 12 układać na uchwytach dystansowych SO79,6. Kabel na słupie oraz w złączach słupowych po zdjęciu powłoki ochronnej zabezpieczyć przed wilgocią obkurczając palczatki AK Słupy i oprawy oświetleniowe. Projektuję stalowe słupy oświetleniowe ośmiokątne typu GALAXIE-P o wysokości 7 m wykonane z blachy ocynkowanej o grubości 3 mm. Słup posadowić na fundamencie betonowym F-100/40. Dla słup S1, S2 oprawy montować bezpośrednio na wierzchołku słupa. Dla słupa nr 11, 12 oprawę zamontować na wysięgniku Wo-1. W złączu słupowym zainstalować izolacyjne złącza kablowe IZK. W skład 1 kompletu wchodzą: złącze bezpiecznikowe typu IZK szt., złącza fazowe typu IZK szt. oraz złącze zerowe typu IZK szt. W złączu bezpiecznikowym zainstalować wkładkę BiWtz-4A. Od złącza bezpiecznikowego do oprawy oświetleniowej wciągnąć przewód YDY 2x2,5 mm 2. Zastosować oprawy oświetleniowe SGS 103/70W ze źródłem światła typu SON-T PIA Plus 70W. Oprawy powinny być wyposaŝone w regulowany zaczep montaŝowy o średnicy pomiędzy mm umoŝliwiający montaŝ zarówno na słupie jak i na wysięgniku. Wykonać numerację słupów na białym tle cyfry koloru czerwonego o wysokości 10 cm. 2 Opis techniczny Uhowo Mickiewicza LN-K-OŚW.

9 Ochrona przeciwprzepięciowa. Jako ochronę przed przepięciami projektuję montaŝ ograniczników ASA-A BO+F2+K na przewodach fazowych linii oświetleniowej na słupie nr 12. Ochrona przeciwporaŝeniowa i uziemienia. W projektowanej sieci oświetleniowej zastosowano samoczynne wyłączenie zasilania w układzie sieci TN-C. Projektuję dodatkowe uziemienie ochronne wykonane jako powierzchniowo głębinowe z zastosowaniem bednarki ocynkowanej FeZn 25x4 mm oraz prętów pomiedziowanych systemu GALMAR. Uziemienie powierzchniowe wykonać w wykopie kablowym układając bednarkę na dnie rowu kablowego na głębokości 90 cm. Na bednarkę nasypać warstwę gruntu rodzimego o grubości 20 cm a następnie ułoŝyć kabel. Uziomy pionowe wykonać pod kaŝdym z projektowanych słupów oświetleniowych. Wartość wspólnego uziemienia nie powinna przekraczać wartości 10 Ω. Wszystkie projektowane słupy połączyć z uziemieniem. Na słupie 12 wykonać połączenie przewodu PEN linii oświetleniowej do uziemienia słupa. Połączenie przewodu PEN do uziemienia wykonać jako odrębne od przewodu łączącego ogranicznik z uziemieniem. Uwagi. Przed przystąpieniem do prac projektowane urządzenia naleŝy wytyczyć geodezyjnie. Po zakończeniu prac wykonane urządzenia zainwentaryzować powykonawczo. Obydwie czynności powinien wykonać geodeta uprawniony. Na terenie przyszłego placu budowy znajdują się czynne linie elektroenergetyczne. Praca na tych urządzeniach jest dopuszczalna po uprzednim ich wyłączeniu przez pracowników energetyki i przygotowaniu miejsca pracy. 3 Opis techniczny Uhowo Mickiewicza LN-K-OŚW.

10

11

12 ZESTAWIENIE MONTAśOWE. MontaŜ przewodu do zasilania oświetlenia ulicznego. Uhowo ul. Mickiewicza. Tabela 1. Lp. Opis materiałów Ilość j.m. 1. Przewód AsXSn 2 x 25 mm m 2. Przewód AsXSn 1 x 25 mm 2 12 m 3. Końcówka kablowa AR szt. 4. Uchwyt odciągowy 2x25 typu SO szt. 5. Uchwyt naroŝny 2x25 typu SO szt. 6. Uchwyt przelotowy 2x25 typu SO szt. 7. Uchwyt dystansowy SO 79,6 2 szt. 8. Śruba hakowa kompletna M16x215 4 szt. 9. Oprawa oświetleniowa SGS 103/70 W 2 szt. 10. Źródło światła SON (-T) Plus 70 W 2 szt. 11. Wysięgnik oświetleniowy W-O/1 2 szt. 12. Jarzmo wysięgnika wąskie 2 szt. 13. Śruba kompletna M 16x180 4 szt. 14. Oprawka bezpiecznikowa GFN1k-25 2 szt. 15. Wkładka bezpiecznikowa BiWtz-4A 2 szt. 16. Przewód YDY 2x2,5 mm 2 10 m 17. Osłonki końca przewodu PK szt. 18. Zacisk TTD 1-CC 2 szt. 19. Zacisk TTD 051 F 2 szt. 20. Zacisk TTD 101 F 2 szt. 21. Zacisk TTD 151 F 2 szt. 22. Ogranicznik ETITEC A 660/5/B-0 1 szt. 23. Śruba kompletna M 10 x 30 4 szt.

13 ZESTAWIENIE MATERIAŁÓW. Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego. Uhowo ul. Mickiewicza. Tabela 2. Lp. Opis materiałów. ilość j.m. 1. Kabel YAKXS 4x25 mm m 2. Folia kablowa niebieska 88 m 3. Rura osłonowa DVR-75 (niebieska) 9 m 4. Rura termokurczliwa RC4S-76,2/20,6 1,5 m 5. Tabliczka identyfikacyjna kablowa 11 szt. 6. Palczatka termokurczliwa AK szt. 7. Termokurczliwy oznacznik faz ZOK-2 3 szt. 8. Opaska kablowa CT 214 ( 200/3,6 ) 22 szt. 9. Osłona kablowa OSK-5 1 szt. 10. Śruba kompletna M 10 x 30 2 szt. 11. Uchwyt dystansowy SO 79,6 8 szt. 12. Taśma stalowa COT 37 3 m 13. Klamerka do taśmy COT 36 2 szt. 14. Słup oświetleniowy GALAXIE-P / blacha #3mm / wys. 7 m 2 szt. 15. Fundament F 100/40 2 szt. 16. Oprawa oświetleniowa SGS 103/70 W 2 szt. 17. Źródło światła SON (-T) Plus 70 W 2 szt. 18. Izolacyjne złącze typu IZK-2.01 (bezpiecznikowe) 2 szt. 19. Izolacyjne złącze typu IZK-2.02 (fazowe) 4 szt. 20. Izolacyjne złącze typu IZK-3.03 (zerowe) 2 szt. 21. Wkładka topikowa BiWtz-4A. 2 szt. 22. Przewód YDY 2x2,5 mm 2 14 m 23. Roztwór do gruntowania Abizol R 4 kg 24. Bednarka FeZn 25x4 mm 90 m 25. Uziom pionowy Ф17,2/1,5m 10 szt. 26. Złączka do uziomów Ф17,2 10 szt. 27. Głowica do uziomów Ф17,2 2 szt. 28. Grot do uziomów Ф17,2 2 szt. 29. Uchwyt krzyŝowy-płaski 4 szt. 30. Śruba kompletna M 10 x 30 2 szt.

14 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Rodzaj opracowania:... Projekt Budowlano - Wykonawczy Nazwa i adres obiektu:... Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Po działkach : 7/10, 6/5, 6/6, 7/11. gmina Łapy powiat białostocki województwo podlaskie Inwestor:... URZĄD MIEJSKI w ŁAPACH ul. Gen. Wł. Sikorskiego Łapy Autorzy opracowania:... Projektant JERZY PIEKUT Uprawnienia do projektowania i kierowania robotami w specjalności instalacje i sieci elektryczne BŁ 172/91 Członek Podlaskiej Okręgowej Izby InŜynierów Budownictwa numer ewidencyjny PDL / IE / 2091 / 02 Współpraca inŝ. ROBERT GRZESZCZUK

15 Zbiór: 10.07_Uhowo-ośw Zuzia (C) DataComp Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie ul. Mickiewicza. Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Budowa elektroenergetycznej linii napowietrznej oświetlenia ulicznego. 1.1 KNNR 5/903/4 (1) MontaŜ i stawianie słupów linii napowietrznej NN z Ŝerdzi wirowanych, hak wieszakowy z uchwytem 4 szt 1.2 KNNR 5/905/1 MontaŜ przewodów izolowanych linii napowietrznej NN typu AsXSn lub podobnych -- przewód AsXSn 2x25 0,127 km 1.3 KNNR 5/717/1 (1) Układanie kabli na słupach betonowych, bezpośrednio na słupie, masa do 0,5 kg/m -- AsXSn 2x25 na uchwytach SO79,6 na słupie nr 12 2 m 1.4 KNNR 5/1203/5 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 50 mm2 -- zaciski TTD1-CC na AsXSn 2x25 2 szt 1.5 KNNR 5/906/3 MontaŜ zabezpieczenia wzdłuŝnego, odgromników w liniach napowietrznych NN z przewodów izolowanych -- montaŝ ogranicznika typu ASA-A BO+F2+K 3 szt 1.6 KNNR 5/1204/3 MontaŜ końcówek kablowych, zaciskanie, przekrój Ŝył do 50 mm2 -- końcówka kablowa AR szt 1.7 KNRW 510/904/1 MontaŜ mostków, mostek rozłączny, Ŝyły do 70 mm2 -- podłączenie przewodu PEN linii oświetleniowej do uziemienia na słupie 12 1 szt 1.8 KNRW 510/904/1 MontaŜ mostków, mostek rozłączny, Ŝyły do 70 mm2 -- podłączenie proj. linii oświetleniowej do istn. na zaciski na słupie nr 7 2 szt 1.9 KNNR 5/1002/1 MontaŜ wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 15 kg 2 szt 1.10 KNNR 5/1003/3 (1) MontaŜ przewodów do opraw oświetleniowych, wciąganych w słupy, rury osłonowe i wysięgniki, -- do wysięgnika 2 kpl 1.11 KNNR 5/1004/2 MontaŜ opraw oświetlenia zewnętrznego, na wysięgniku -- montaŝ oprawy oświetleniowej 2 szt 1.12 KNNR 5/906/2 MontaŜ zabezpieczenia wzdłuŝnego, skrzynek bezpiecznikowych i odgromników w liniach napowietrznych NN z przewodów izolowanych, skrzynka bezpiecznikowa 2 szt 1.13 KNRW 510/904/1 MontaŜ mostków, mostek rozłączny, Ŝyły do 70 mm2 --- podłączenie wysięgnika z przewodem PEN linii ośw. 2 szt 2 Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego. 2.1 KNNR 5/701/3 Kopanie rowów dla kabli, ręcznie, grunt kategorii IV -- wykop 0,8 x 0,4 x 84 m 26,88 m3 2.2 KNNR 5/705/1 UłoŜenie rur osłonowych PVC do Fi 140 mm -- rura osłonowa DVR-75 9 m 2.3 KNNR 5/714/2 Układanie kabli w budynkach, budowlach lub na estakadach bez mocowania, kabel do 1,0 kg/m -- YAKXS 4x25 w wykopie 75 m 2.4 KNNR 5/714/2 Układanie kabli w budynkach, budowlach lub na estakadach bez mocowania, kabel do 1,0 kg/m -- YAKXS 4x25 w słupach 3 2,00 m 2.5 KNNR 5/713/2 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 1,0 kg/m -- YAKXS 4x25 w rurach 9 m 2.6 KNNR 5/717/2 (1) Układanie kabli na słupach betonowych, bezpośrednio na słupie, masa do 1,0 kg/m, w uchwytach -- YAKXS 4x25 na słupie 10 m 2.7 KNNR 5/726/10 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 5-Ŝyłowy, do 50 mm2 -- YAKXS 4x25 4 szt 2.8 KNNR 5/705/2 Podstawa adaptowana -- montaŝ osłony kablowej OSK-5 1 kpl 2.9 KNNR 5/1415/2 Zabezpieczenie podziemnej części słupów 5,8 m KNNR 5/1001/1 (1) MontaŜ i stawianie słupów oświetleniowych, słup do 100 kg, stalowy 2 szt 2.11 KNNR 5/1002/1 MontaŜ wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 15 kg 2 szt 2.12 KNNR 5/1004/2 MontaŜ opraw oświetlenia zewnętrznego, na wysięgniku 2 szt 2.13 KNNR 5/1003/3 (2) MontaŜ przewodów do opraw oświetleniowych, wciąganych w słupy, rury osłonowe i wysięgniki, wysokość latarń do 10 m, przewody kabelkowe 2 kpl 2.15 KNNR 5/907/2 MontaŜ uziomów lub przewodów uziemiających, kategoria gruntu III 87 m 2.16 KNNR 5/907/5 Mechaniczne pogrąŝanie uziomów pionowych prętowych, kategoria gruntu III 7,5 2,00 m 2.17 KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III 26,88 m3 strona nr 1

16 Zbiór: 10.07_Uhowo-ośw Zuzia (C) DataComp Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie ul. Mickiewicza. Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNNR 5/1302/3 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 4-Ŝyłowy 2 odcinek strona nr 2

17 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. 1. Zakres robót. 1.1 Budowa linii napowietrznej AsXSn 2x25 mm Budowa linii kablowej YAKXS 4x25 mm MontaŜ słupów oświetleniowych. 2. Wykaz istniejących obiektów budowlanych Obiekty budowlane, kubaturowe Linie elektroenergetyczne nn 0,4 kv 2.3. Linia telefoniczna napowietrzna 2.4. Wodociąg, kanalizacja 3. Wskazanie elementów zagospodarowania terenu stwarzających zagroŝenie. 3.1 Drogi 3.2 Wymienione wyŝej elementy uzbrojenia terenu 4. Wskazanie przewidywanych zagroŝeń. 4.1 Praca na urządzeniach elektroenergetycznych czynnych 5. InstruktaŜ BHP. Pracownicy przed przystąpieniem do prac powinni otrzymać instruktaŝ BHP z zakresu prac przewidzianych do wykonania na budowie. Zachować szczególną ostroŝność podczas poruszania się pracowników i sprzętu po drodze obowiązuje Prawo o Ruchu Drogowym. Podczas wykorzystania sprzętu dźwig, podnośnik (i inne) obowiązują instrukcje zakładowe pracy sprzętu i pracy w jego pobliŝu. 6. Wskazanie środków zapobiegawczych, technicznych i organizacyjnych. Urządzenia elektroenergetyczne w obrębie placu budowy są czynne i pod napięciem. Praca na tych urządzeniach jest dopuszczalna po wyłączeniu i zabezpieczeniu urządzeń przed przypadkowym załączeniem sprawdzenie braku napięcia i załoŝeniu uziemień zgodnie z instrukcją eksploatacji urządzeń elektroenergetycznych ZEB Dystrybucja Sp. z o. o.

18 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. Nazwa roboty: Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. Adres budowy: UHOWO ul. Mickiewicza Inwestor : URZĄD MIEJSKI w ŁAPACH ul. Gen. Wł. Sikorskiego Łapy gmina Łapy powiat białostocki województwo podlaskie Spis zawartości specyfikacji. strony 1. Strona tytułowa 1 2. Przedmiot specyfikacji Zakres stosowania Zakres robót objętych Określenia podstawowe: 2 6. Zastosowane materiały 3 7. Wykonanie robót Obmiar robót Odbiór robót Przepisy związane BHP 6 Opracował: Robert Grzeszczuk Lipiec 2010 r. Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 1

19 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. Budowa elektroenergetycznej linii napowietrzno-kablowej oświetlenia ulicznego w Uhowie przy ul. Mickiewicza. 1. Przedmiot specyfikacji. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania odbioru robót związanych z budową linii napowietrzno-kablowej oświetlenia ulicznego w miejscowości Uhowo przy ulicy Mickiewicza. 2. Zakres stosowania. Specyfikacja techniczna stanowi dokument do przetargu na realizację w. w. robót: CPV instalowanie drogowego sprzętu oświetleniowego CPV roboty w zakresie instalacji elektrycznych CPV układanie kabli 3. Zakres robót objętych. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad i norm prowadzenia robót związanych z budową linii napowietrzno-kablowej oświetlenia ulicznego. Zakres robót obejmuje następujące czynności: - montaŝ przewodu oświetleniowego na słupach, - montaŝ wysięgników wraz z oprawami oświetlenia ulicznego, - montaŝ oprawek bezpiecznikowych, - podłączenie przewodów pod zaciski, - wykopanie wykopu po projektowanej trasie kabla, - ułoŝenie rur osłonowych w wykopie, - ułoŝenie kabla w rurach osłonowych, - wykonanie wykopów dla słupów pod prefabrykowane fundamenty, - wykonanie obróbki Ŝył kabli wraz z pomiarami ich parametrów, - montaŝ prefabrykowanych fundamentów betonowych, - montaŝ słupów oświetleniowych, - montaŝ opraw oświetlenia ulicznego, - montaŝ złączy bezpiecznikowych IZK., - wciągnięcie przewodów do słupów, - podłączenie przewodów pod zaciski. - podłączenie proj. kabla do linii napowietrznej nn 0,4 kv. 4. Określenia podstawowe: - wysięgnik element profilowy montowany na wierzchołku lub na boku słupa słuŝący do zamocowania i ustawienia oprawy oświetleniowej w pozycji pracy, - oprawa oświetleniowa urządzenie słuŝące do odpowiedniego rozprowadzenia strumienia świetlnego wysyłanego przez źródło światła, zawierające wszystkie niezbędne detale do zamocowania i połączenia z instalacja elektryczna, - lampa SON wysokopręŝne sodowe źródło światła, - oprawka bezpiecznikowa GFN1k-25 słuŝy do podłączenia Ŝył przewodu oraz Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 2

20 zabezpieczenia źródła światła za pomocą wkładki bezpiecznikowej, - przewód YDY słuŝy do połączenia oprawy oświetlenia ulicznego z siecią, prowadzony w wysięgniku, - przewód AsXSn urządzenie elektroenergetyczne z Ŝyłami aluminiowymi słuŝące do przewodzenia prądu elektrycznego, przystosowany do pracy w powietrzu, - dodatkowa ochrona przeciwporaŝeniowa ochrona części przewodzących, dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych. - słup oświetleniowy S stalowa konstrukcja wsporcza osadzona w gruncie na fundamencie słuŝąca do zamocowania oprawy oświetleniowej na wysokości nie większej niŝ 14 m, - złącze bezpiecznikowa IZK słuŝy do połączenia Ŝył kabli oraz zabezpieczenia źródła światła za pomocą wkładki bezpiecznikowej, montowane w złączu słupowym, - kabel YAKXS urządzenie elektroenergetyczne z Ŝyłami aluminiowymi w izolacji z polietylenu usieciowanego słuŝące do przewodzenia prądu elektrycznego, przystosowany do pracy pod i nad ziemią, - fundament prefabrykowany F 100/40 konstrukcja Ŝelbetowa zagłębiona w ziemi, słuŝąca do utrzymania słupa wraz z oprawą oświetleniową, - wnęka słupowa miejsce na zamocowanie złącza bezpiecznikowego znajdująca się w dolnej części słupa, - trasa kablowa pas terenu przeznaczony do ułoŝenia kabla, - skrzyŝowanie miejsce na trasie kablowej, w którym jakakolwiek części rzutu poziomego kabla przecina lub pokrywa jakikolwiek części rzutu poziomego innego urządzenia podziemnego. - zbliŝenie takie miejsce na trasie linii kablowej, w którym odległość między kablem a innym urządzeniem podziemnym lub drogą jest mniejsza niŝ odległość dopuszczalna dla danych warunków układania bez stosowania przegród lub osłon zabezpieczających i w których nie występuje skrzyŝowanie. - osłona kablowa element wykonany ze stali lub plastiku przeznaczony do ochrony kabla przed uszkodzeniami mechanicznymi, - dodatkowa ochrona przeciwporaŝeniowa ochrona części przewodzących, dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych. 5. Zastosowane materiały. - źródła światła i oprawy jeŝeli dokumentacja projektowa nie przewiduje inaczej, to naleŝy dla świetlenia drogowego stosować źródła światła i oprawy spełniające wymagania PN-83/E Ze względu na wysoką skuteczność świetlną, trwałość i stałość strumienia świetlnego w czasie, zaleca się stosowanie wysokopręŝnych energooszczędnych lamp sodowych. Oprawy powinny charakteryzować się szerokim ograniczonym rozsyłem światła. Ze względów eksploatacyjnych stosować naleŝy oprawy o konstrukcji szczelnej, stopniu zabezpieczenia przed wpływami zewnętrznymi IP 65/43 i klasą ochronności II. Elementy oprawy, takie jak układ optyczny i korpus, powinny być wykonane z materiałów nierdzewnych. - słupy typu GALAXIE-P o wysokości 7 m ośmiokątne wykonane z blachy ocynkowanej o grubości 3 mm, mocowane na fundamencie Ŝelbetowym F-100/40. - kable uŝywane do zasilenia słupów oświetleniowych oświetlenia ulicznego powinny spełniać wymagania PN-HD 603 S1:2002. Zaleca się stosowanie kabli o napięciu znamionowym 0,6/1kV, o Ŝyłach aluminiowych w izolacji z polietylenu usieciowanego. Przekrój Ŝył powinien być dobrany w zaleŝności od dopuszczalnego spadku napięcia, dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe oraz spełniać warunki skuteczności ochrony przeciwporaŝeniowej. - przewody YDY przewody uŝywane do zasilania opraw oświetleniowych powinny spełniać wymagania PN-87/E Zaleca się stosowanie przewodów o napięciu znamionowym 450/750 V, o Ŝyłach miedzianych w izolacji polwinitowej. Przekrój Ŝył powinien być dobrany w taki sposób aby spełniał kryteria na: dopuszczalny spadek napięcia, dopuszczalnej temperatury nagrzania Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 3

21 przewodu przez prądy robocze i zwarciowe oraz skuteczności ochrony przeciwporaŝeniowej. NaleŜy stosować przewód miedziany typu YDY 2x2,5 mm 2 łączący oprawę oświetleniową z kablem zasilającym. - przewody AsXSn wieloŝyłowe przewody elektroenergetyczne samonośne o Ŝyłach aluminiowych i izolacji polietylenu usieciowanego odpornego na rozprzestrzenianie się płomienia, na napięcie znamionowe 0,6/1kV. Wykonane zgodnie z normą WT-92/K-396, PN-HD 626 S1:2002/A2: wysięgniki Wo-1 powinny być wykonane zgodnie z dokumentacją o nachyleniu pod kątem 15 od poziomu oraz dostosowane do opraw i słupów oświetleniowych uŝywanych do oświetlenia dróg, zabezpieczone antykorozyjnie ocynkowane. Składowanie wysięgników na placu budowy powinno być w miejscu suchym i zabezpieczonym przed ich uszkodzeniem. 6. Wykonanie robót. MontaŜ przewodu AsXSn. Przewody linii elektroenergetycznej napowietrznej oświetleniowej naleŝy podwiesić do słupów za pomocą uchwytów odciągowych i przelotowych. W projektowanej linii zastosować naciąg podstawowy Fn < 213 dan, napręŝenie < 42,5 MPa. Na końcach linii końce Ŝył przewodu fazowego i neutralnego zabezpieczyć przed wilgocią zakładając osłonki PK. O ile nie przewidziano inaczej w Dokumentacji Projektowej, przewody linii elektroenergetycznej oświetleniowej zastosować przewód o przekroju nie mniejszym niŝ 25 mm 2. MontaŜ wysięgników. MontaŜ powinien odbywać się z podnośnika samochodowego. Część pionową wysięgnika naleŝy wsunąć na jarzmo wąskie E-11 przymocowane uprzednio do wierzchołka słupa typu śn. MontaŜ opraw oświetleniowych. MontaŜ opraw na wysięgnikach powinien odbywać się z podnośnika samochodowego. KaŜdą oprawę przed zamontowaniem naleŝy włączyć pod napięcie i sprawdzić jej działanie (sprawdzenie zaświecenia się lampy). Oprawy naleŝy montować po uprzednim wciągnięciu przewodów zasilających wysięgnika. Oprawy oświetleniowe naleŝy mocować na wysięgnikach w sposób wskazany przez producenta, po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w połoŝenie pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego połoŝenia pod wpływem warunków atmosferycznych i parcia wiatru. Układanie kabli. Wykonanie wykopu pod kabel powinien być zgodny z dokumentacją projektową. Kable naleŝy układać w wykopie wykonanym po trasie wytyczonej przez geodetę uprawnionego. Układanie kabli powinno być zgodne z normą SEP N SEP-E-004. Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być niŝsza od wartości podanej przez producenta. Kable naleŝy układać na głębokości 0,7 m na całej długości trasy kablowej w rurze osłonowej DVR-75, a następnie przysypać warstwą gruntu rodzimego (bez kamieni) o grubości co najmniej 25 cm. Jako sygnalizację w celu ochrony przed uszkodzeniami mechanicznymi, wzdłuŝ całej trasy, co najmniej 25 cm nad kablem, naleŝy układać folię koloru niebieskiego o szerokości 20 cm. Przepusty powinny być zabezpieczone przed przedostawaniem się do ich wnętrza wody. W miejscach skrzyŝowań kabli z istniejącymi drogami i wjazdami o nawierzchni twardej, zaleca się wykonywanie przycisków kablowych metodą przewiertu poziomego. Kabel ułoŝony w ziemi na całej swej długości powinien posiadać tabliczki identyfikacyjne. Kable wychodzące z ziemi na słupy nn naleŝy chronić osłoną kablową montowaną bezpośrednio do Ŝerdzi, do wysokości 2,5 m. Zaleca się przy słupach pozostawienie ok. 1 m zapasów eksploatacyjnych kabla. Po wykonaniu linii kablowej naleŝy pomierzyć rezystancję izolacji poszczególnych odcinków kabla miernikiem o napięciu probierczym nie mniejszym niŝ 2,5 kv, przy czym rezystancja nie moŝe być mniejsza niŝ 100 MΩ. Wykopy pod fundamenty. Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 4

22 Przed przystąpieniem do wykonywania wykopów pod fundamenty, wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania robót ziemnych powinna być dobrana w zaleŝności od głębokości wykopu, ukształtowania terenu oraz rodzaju gruntu. Pod fundamenty prefabrykowane zaleca się ręczne wykonywanie wykopów wąskoprzestrzennych. Zasypanie fundamentu naleŝy dokonać gruntem z wykopu, bez zanieczyszczeń (np. darniny, korzeni, odpadków). Zasypanie naleŝy wykonać warstwami grubości do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 według BN-77/ [26]. Zagęszczenie naleŝy wykonywać w taki sposób aby nie spowodować uszkodzeń fundamentu i kabla. Nadmiar gruntu z wykopu, pozostający po zasypaniu fundamentu i kabla, naleŝy rozplantować w pobliŝu lub odwieźć na miejsce wskazane przez inspektora nadzorującego. MontaŜ fundamentów prefabrykowanych. MontaŜ fundamentów naleŝy wykonać zgodnie z wytycznymi montaŝu określonymi przez producenta. Fundament naleŝy zabezpieczyć antykorozyjnie poprzez dwukrotne malowanie Abizolem R. Fundament powinien być ustawiany przy pomocy dźwigu w wykopie na podłoŝu z zagęszczonego Ŝwiru o grubości 10cm. Przed jego zasypaniem naleŝy sprawdzić rzędne posadowienia. Fundament powinien być tak ustawiony aby jego górna krawędź licowała z poziomem gruntu. MontaŜ słupów stalowych. Słupy naleŝy ustawiać dźwigiem na uprzednio przygotowane fundamenty prefabrykowane. Głębokość posadowienia słupa oraz typ fundamentu naleŝy wykonać według dokumentacji projektowej. Słup naleŝy ustawiać tak, aby jego wnęka znajdowała się od strony drogi oraz nie powinna być połoŝona niŝej niŝ 20 cm od powierzchni gruntu. MontaŜ złącz słupowych typu IZK. Złącza IZK naleŝy montować we wnękach słupowych. Podczas montaŝu przewodów do zacisków naleŝy sprawdzić jakość i poprawność połączeń. Śruby zacisków zabezpieczyć antykorozyjnie cienką warstwą wazeliny technicznej. MontaŜ opraw oświetleniowych. MontaŜ opraw na wierzchołkach słupów oświetleniowych powinien odbywać się z podnośnika samochodowego. KaŜdą oprawę przed zamontowaniem naleŝy włączyć pod napięcie i sprawdzić jej działanie (sprawdzenie zaświecenia się lampy). Oprawy naleŝy montować po uprzednim wciągnięciu przewodów zasilających do słupa. NaleŜy stosować przewody o izolacji polwinitowej z Ŝyłami miedzianymi o przekroju Ŝyły nie mniejszym niŝ 2,5 mm 2. Od złącza bezpiecznikowego do oprawy oświetleniowej naleŝy prowadzić przewody typu YDY. Oprawy oświetleniowe naleŝy mocować bezpośrednio na wierzchołkach słupów w sposób wskazany przez producenta, po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w połoŝenie pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego połoŝenia pod wpływem warunków atmosferycznych i parcia wiatru. Ochrona przeciwporaŝeniowa dodatkowa. Jako system ochrony przeciwporaŝeniowej dodatkowej zastosować szybkie samoczynne wyłączenie zasilania w układzie sieci TN-C. Jako ochronę uzupełniającą projektuję uziemienie z zastosowaniem bednarki ocynkowanej o przekroju 25x4 mm które naleŝy wykonać wzdłuŝ całej trasy linii kablowej. Ochrona w układzie TN-C polega na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronno-neutralnym PEN i powodującym w warunkach zakłóceniowych odłączenie zasilania. Do dodatkowego uziemienie ochronnego podłączyć wszystkie słupy. Wykonać uziom o wartości rezystancji nie przekraczającej 10 Ω. Zaleca się wykonywanie dodatkowych uziomów pionowych z uŝyciem prętów stalowych Φ 14,2 mm o powierzchni pomiedziowanej. Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 5

23 7. Obmiar robót. Obmiar robót polega na wyliczeniu i zestawieniu rzeczywistej ilości wykonanych robót i wykorzystanych do budowy materiałów. 8. Odbiór robót. Odbiór robót jest to ocena robót wykonanych przez Wykonawcę w ramach tego zakresu przeprowadzona przez Inwestora, umoŝliwiająca dokonanie rozliczenia finansowego robót. Zasady postępowania z wadliwie wykonanymi elementami robót. Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach niniejszej specyfikacji zostaną przez Inwestora odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień niniejszej specyfikacji zostaną rozebrane i ponownie wykonane na koszt Wykonawcy w wyznaczonym terminie. Do protokołu odbioru Wykonawca przygotowuje następujące dokumenty: - oświadczenie kierownika budowy o zgodności wykonania obiektu budowlanego z projektem budowlanym i warunkami pozwolenia na budowy, o doprowadzeniu do naleŝytego stanu i porządku terenu budowy, - dokumentację powykonawczą, tj. dokumentację projektową (projekt budowlany, projekt wykonawczy oraz inne projekty specjalistyczne) z naniesionymi zmianami dokonanymi w trakcie wykonania robót, potwierdzone przez projektanta i inspektora nadzoru inwestorskiego, oraz z geodezyjnymi pomiarami powykonawczymi, - dziennik budowy, dziennik montaŝu i ksiąŝka obmiarów (oryginały), - protokoły z pomiarów ochrony przeciwporaŝeniowej (protokoły pomiarów), - protokoły z pomiarów rezystancji izolacji kabli elektroenergetycznych, - protokoły z pomiarów rezystancji izolacji przewodów, - protokoły z pomiarów rezystancji uziemienia ochronnego, - protokoły odbiorów częściowych, etapowych, robót zanikających i ulegających zakryciu, - deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, - geodezyjną inwentaryzację powykonawczą robot i sieci uzbrojenia terenu, 9. Przepisy związane. SEP N SEP-E-004 _ Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-68/B _ Roboty ziemne budowlane. Wymagania w zakresie wykonywania badań przy odbiorze. PN-76/E _ Oświetlenie dróg publicznych. PN-CEN/TR :2005(U) _ Oświetlenie dróg Część 1. Wybór klas oświetlenia. PN-CEN/TR :2005(U) _ Oświetlenie dróg Część 2. Wymagania oświetleniowe. PN-55/E _ Urządzenia elektroenergetyczne. Wyznaczanie obciąŝalności przewodów i kabli. PN-83/E _ Elektryczne oprawy oświetleniowe. Typowe wymagania i badania. PN-79/E _ Elektryczne oprawy oświetleniowe zewnętrzne. PN-93/E _ Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6,6 kv. Kable energetyczne na napięcie znamionowe 0,6/1 kv. BN-83/ _ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. BN-77/ _ Oznaczenie wskaźnika zagęszczenia gruntu. BN-79/ _ Prefabrykaty budowlane z betonu. Elementy konstrukcji wsporczych oświetleniowych i energetycznych linii napowietrznych. 10. BHP Roboty naleŝy wykonać za pomocą dźwigu i podnośnika przy wyłączonej i obustronnie uziemionej sieci nn komunalnej i oświetlenia ulicznego, zachowując odpowiednie odległości od urządzeń będących pod napięciem. Zachować szczególną ostroŝność ze względu na ruch pojazdów i przechodzących przechodniów. Miejsce wykonania robót naleŝy wygrodzić i oznakować stosując zapory oraz taśmy ostrzegawcze. Specyfikacja techniczna wykonania i odbioru robót budowlanych Uhowo ul. Mickiewicza 6
