1 SPECYFIKACJA TECHNICZNA PRZYŁĄCZE ELEKTRYCZNE PRZEPOMPOWNI

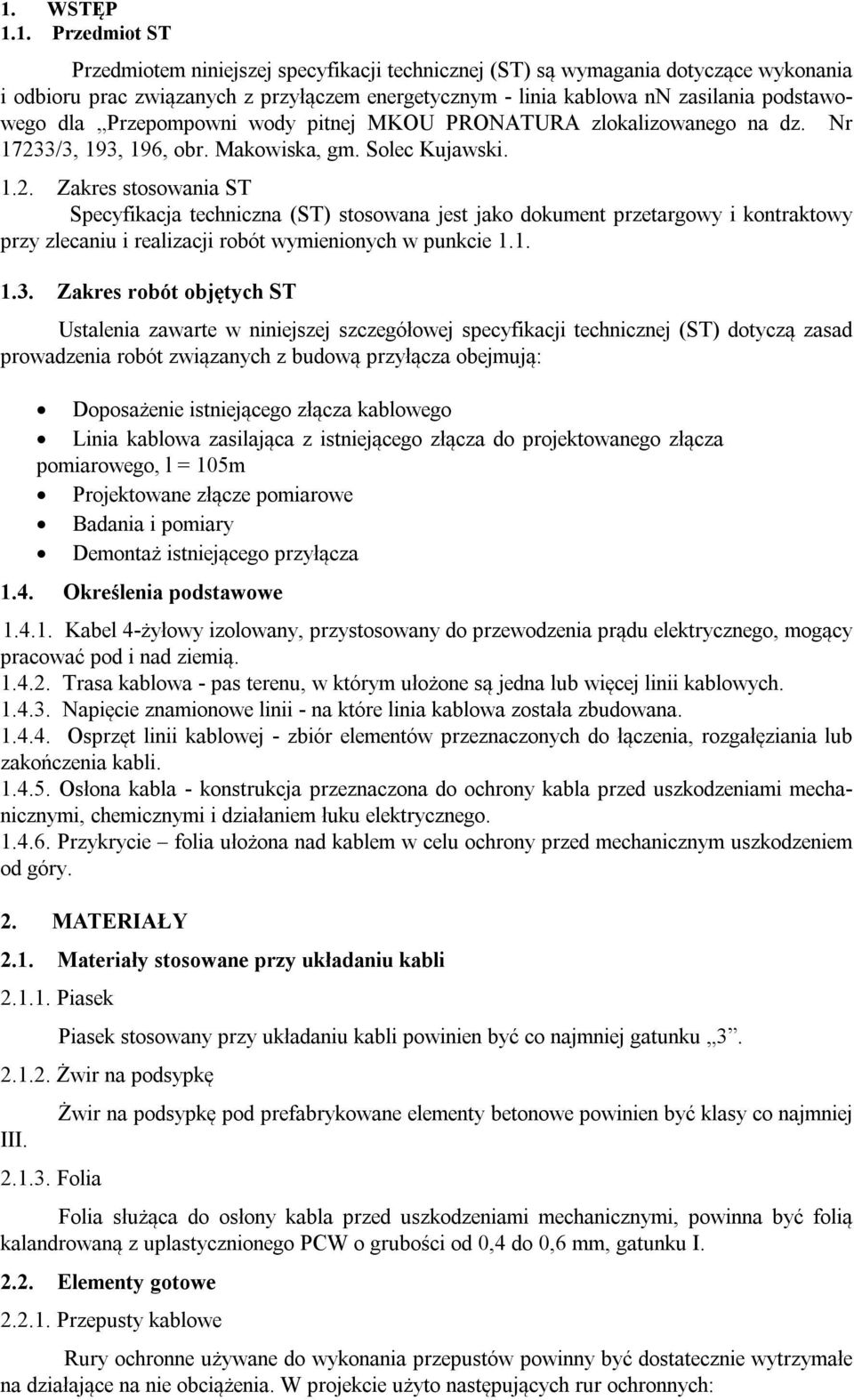

2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru prac związanych z przyłączem energetycznym - linia kablowa nn zasilania podstawowego dla Przepompowni wody pitnej MKOU PRONATURA zlokalizowanego na dz. Nr 17233/3, 193, 196, obr. Makowiska, gm. Solec Kujawski Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej szczegółowej specyfikacji technicznej (ST) dotyczą zasad prowadzenia robót związanych z budową przyłącza obejmują: Doposażenie istniejącego złącza kablowego Linia kablowa zasilająca z istniejącego złącza do projektowanego złącza pomiarowego, l = 105m Projektowane złącze pomiarowe Badania i pomiary Demontaż istniejącego przyłącza 1.4. Określenia podstawowe Kabel 4-żyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Trasa kablowa - pas terenu, w którym ułożone są jedna lub więcej linii kablowych Napięcie znamionowe linii - na które linia kablowa została zbudowana Osprzęt linii kablowej - zbiór elementów przeznaczonych do łączenia, rozgałęziania lub zakończenia kabli Osłona kabla - konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego Przykrycie folia ułożona nad kablem w celu ochrony przed mechanicznym uszkodzeniem od góry. 2. MATERIAŁY 2.1. Materiały stosowane przy układaniu kabli Piasek Piasek stosowany przy układaniu kabli powinien być co najmniej gatunku Żwir na podsypkę III Folia Żwir na podsypkę pod prefabrykowane elementy betonowe powinien być klasy co najmniej Folia służąca do osłony kabla przed uszkodzeniami mechanicznymi, powinna być folią kalandrowaną z uplastycznionego PCW o grubości od 0,4 do 0,6 mm, gatunku I Elementy gotowe Przepusty kablowe Rury ochronne używane do wykonania przepustów powinny być dostatecznie wytrzymałe na działające na nie obciążenia. W projekcie użyto następujących rur ochronnych:

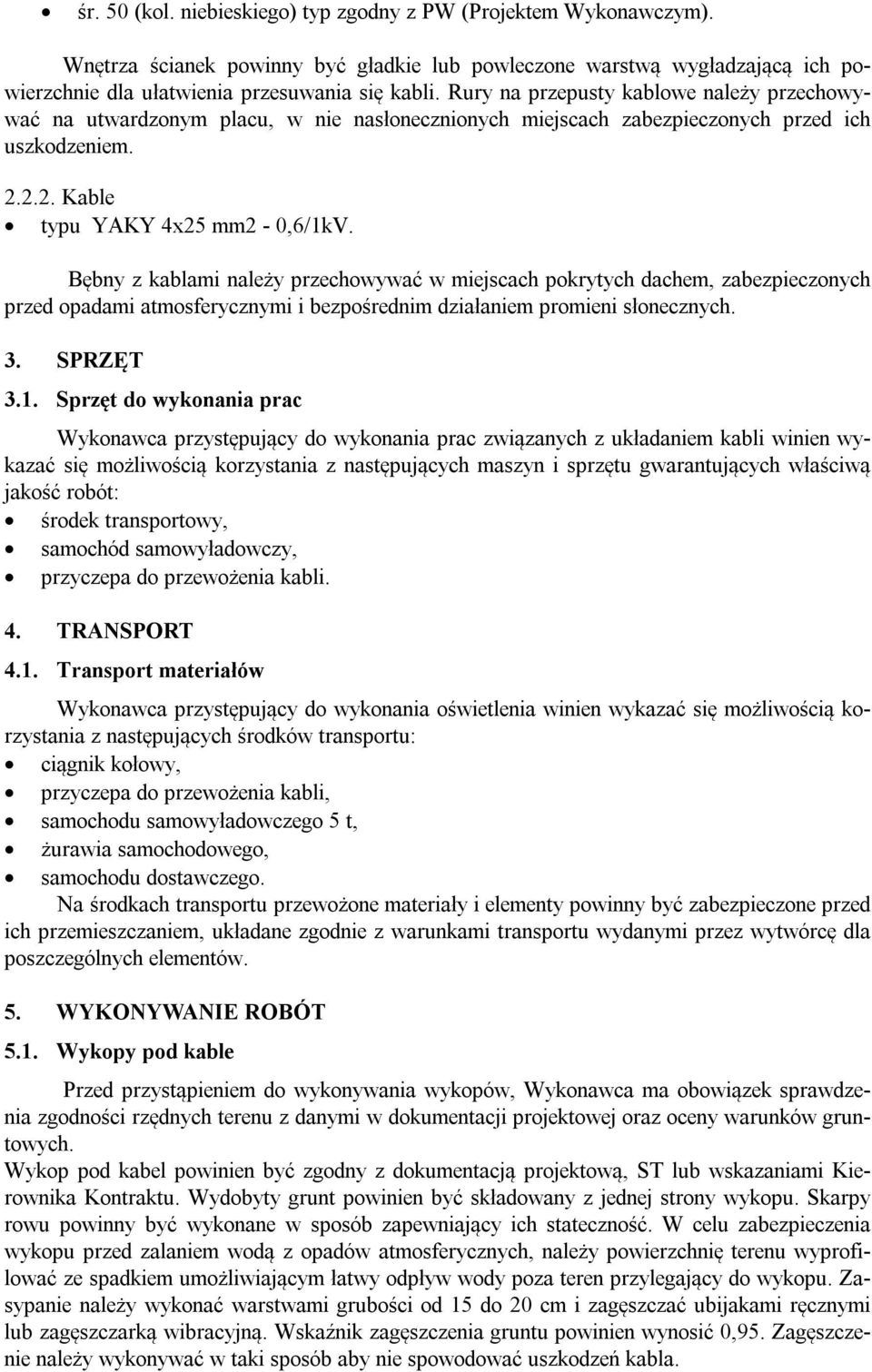

3 śr. 50 (kol. niebieskiego) typ zgodny z PW (Projektem Wykonawczym). Wnętrza ścianek powinny być gładkie lub powleczone warstwą wygładzającą ich powierzchnie dla ułatwienia przesuwania się kabli. Rury na przepusty kablowe należy przechowywać na utwardzonym placu, w nie nasłonecznionych miejscach zabezpieczonych przed ich uszkodzeniem Kable typu YAKY 4x25 mm2-0,6/1kv. Bębny z kablami należy przechowywać w miejscach pokrytych dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych. 3. SPRZĘT 3.1. Sprzęt do wykonania prac Wykonawca przystępujący do wykonania prac związanych z układaniem kabli winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: środek transportowy, samochód samowyładowczy, przyczepa do przewożenia kabli. 4. TRANSPORT 4.1. Transport materiałów Wykonawca przystępujący do wykonania oświetlenia winien wykazać się możliwością korzystania z następujących środków transportu: ciągnik kołowy, przyczepa do przewożenia kabli, samochodu samowyładowczego 5 t, żurawia samochodowego, samochodu dostawczego. Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONYWANIE ROBÓT 5.1. Wykopy pod kable Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Wykop pod kabel powinien być zgodny z dokumentacją projektową, ST lub wskazaniami Kierownika Kontraktu. Wydobyty grunt powinien być składowany z jednej strony wykopu. Skarpy rowu powinny być wykonane w sposób zapewniający ich stateczność. W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, należy powierzchnię terenu wyprofilować ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95. Zagęszczenie należy wykonywać w taki sposób aby nie spowodować uszkodzeń kabla.

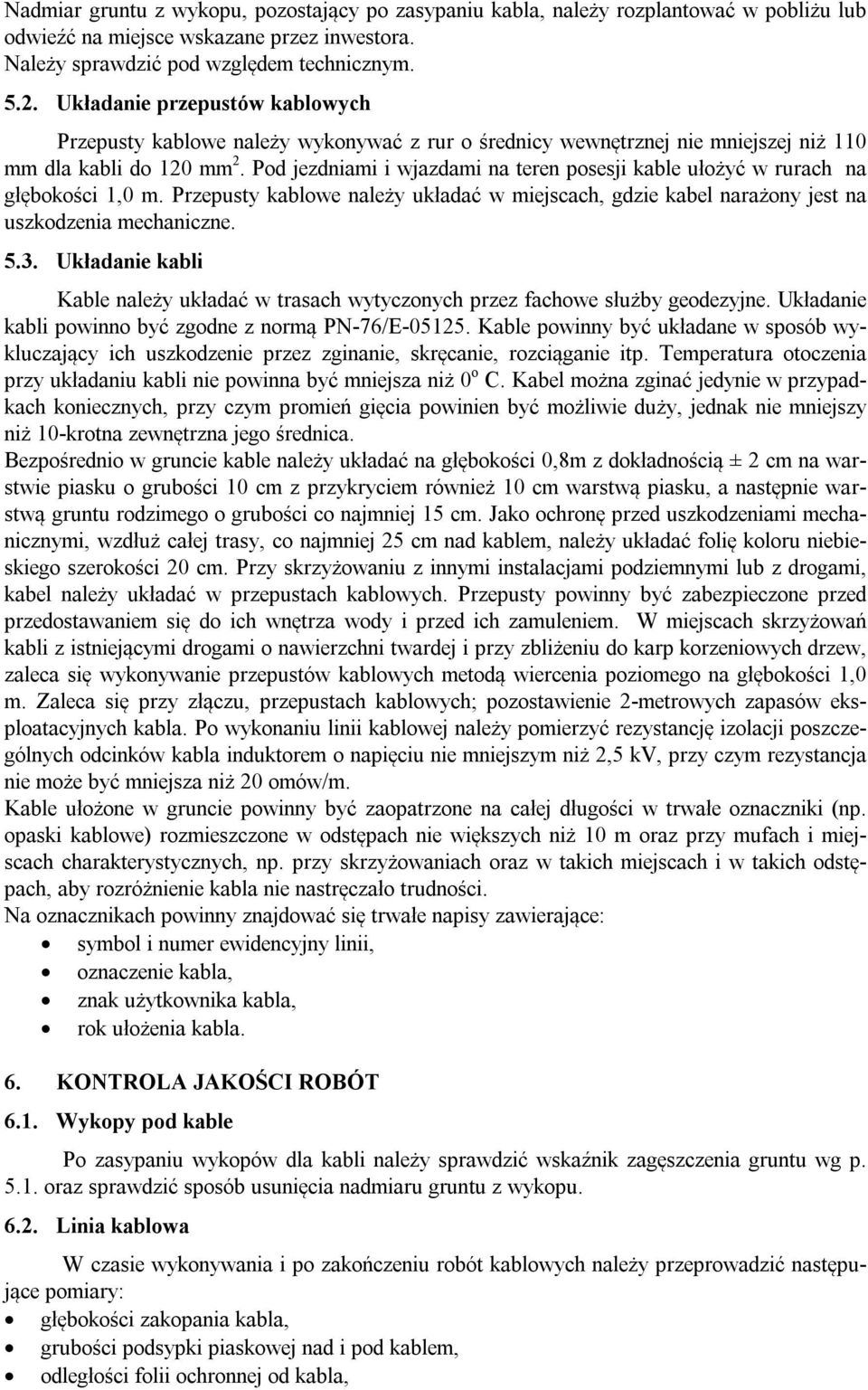

4 Nadmiar gruntu z wykopu, pozostający po zasypaniu kabla, należy rozplantować w pobliżu lub odwieźć na miejsce wskazane przez inwestora. Należy sprawdzić pod względem technicznym Układanie przepustów kablowych Przepusty kablowe należy wykonywać z rur o średnicy wewnętrznej nie mniejszej niż 110 mm dla kabli do 120 mm 2. Pod jezdniami i wjazdami na teren posesji kable ułożyć w rurach na głębokości 1,0 m. Przepusty kablowe należy układać w miejscach, gdzie kabel narażony jest na uszkodzenia mechaniczne Układanie kabli Kable należy układać w trasach wytyczonych przez fachowe służby geodezyjne. Układanie kabli powinno być zgodne z normą PN-76/E Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niż 0 o C. Kabel można zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być możliwie duży, jednak nie mniejszy niż 10-krotna zewnętrzna jego średnica. Bezpośrednio w gruncie kable należy układać na głębokości 0,8m z dokładnością ± 2 cm na warstwie piasku o grubości 10 cm z przykryciem również 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuż całej trasy, co najmniej 25 cm nad kablem, należy układać folię koloru niebieskiego szerokości 20 cm. Przy skrzyżowaniu z innymi instalacjami podziemnymi lub z drogami, kabel należy układać w przepustach kablowych. Przepusty powinny być zabezpieczone przed przedostawaniem się do ich wnętrza wody i przed ich zamuleniem. W miejscach skrzyżowań kabli z istniejącymi drogami o nawierzchni twardej i przy zbliżeniu do karp korzeniowych drzew, zaleca się wykonywanie przepustów kablowych metodą wiercenia poziomego na głębokości 1,0 m. Zaleca się przy złączu, przepustach kablowych; pozostawienie 2-metrowych zapasów eksploatacyjnych kabla. Po wykonaniu linii kablowej należy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niż 2,5 kv, przy czym rezystancja nie może być mniejsza niż 20 omów/m. Kable ułożone w gruncie powinny być zaopatrzone na całej długości w trwałe oznaczniki (np. opaski kablowe) rozmieszczone w odstępach nie większych niż 10 m oraz przy mufach i miejscach charakterystycznych, np. przy skrzyżowaniach oraz w takich miejscach i w takich odstępach, aby rozróżnienie kabla nie nastręczało trudności. Na oznacznikach powinny znajdować się trwałe napisy zawierające: symbol i numer ewidencyjny linii, oznaczenie kabla, znak użytkownika kabla, rok ułożenia kabla. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wykopy pod kable Po zasypaniu wykopów dla kabli należy sprawdzić wskaźnik zagęszczenia gruntu wg p oraz sprawdzić sposób usunięcia nadmiaru gruntu z wykopu Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: głębokości zakopania kabla, grubości podsypki piaskowej nad i pod kablem, odległości folii ochronnej od kabla,

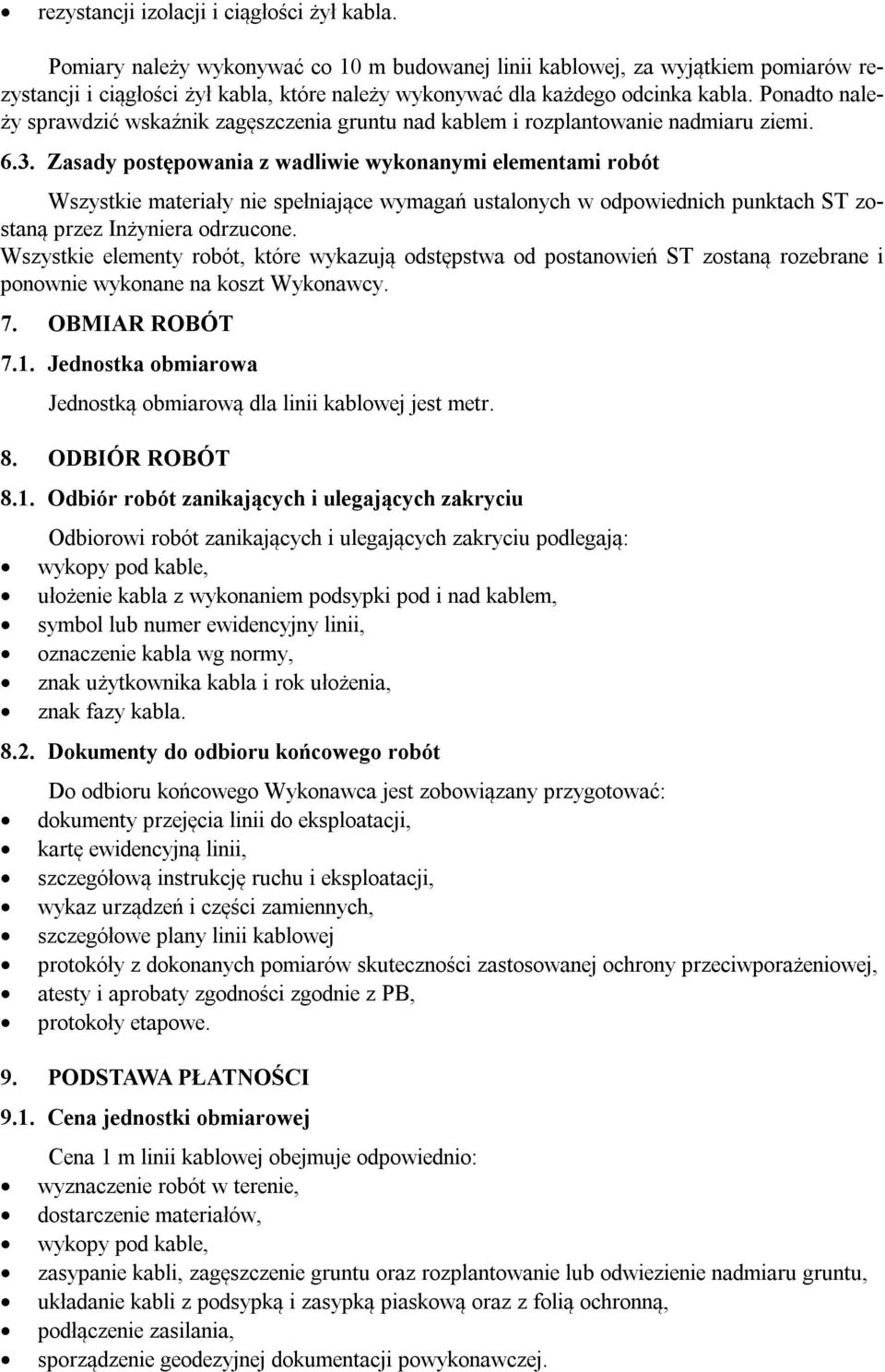

5 rezystancji izolacji i ciągłości żył kabla. Pomiary należy wykonywać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości żył kabla, które należy wykonywać dla każdego odcinka kabla. Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach ST zostaną przez Inżyniera odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową dla linii kablowej jest metr. 8. ODBIÓR ROBÓT 8.1. Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykopy pod kable, ułożenie kabla z wykonaniem podsypki pod i nad kablem, symbol lub numer ewidencyjny linii, oznaczenie kabla wg normy, znak użytkownika kabla i rok ułożenia, znak fazy kabla Dokumenty do odbioru końcowego robót Do odbioru końcowego Wykonawca jest zobowiązany przygotować: dokumenty przejęcia linii do eksploatacji, kartę ewidencyjną linii, szczegółową instrukcję ruchu i eksploatacji, wykaz urządzeń i części zamiennych, szczegółowe plany linii kablowej protokóły z dokonanych pomiarów skuteczności zastosowanej ochrony przeciwporażeniowej, atesty i aprobaty zgodności zgodnie z PB, protokoły etapowe. 9. PODSTAWA PŁATNOŚCI 9.1. Cena jednostki obmiarowej Cena 1 m linii kablowej obejmuje odpowiednio: wyznaczenie robót w terenie, dostarczenie materiałów, wykopy pod kable, zasypanie kabli, zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, układanie kabli z podsypką i zasypką piaskową oraz z folią ochronną, podłączenie zasilania, sporządzenie geodezyjnej dokumentacji powykonawczej.

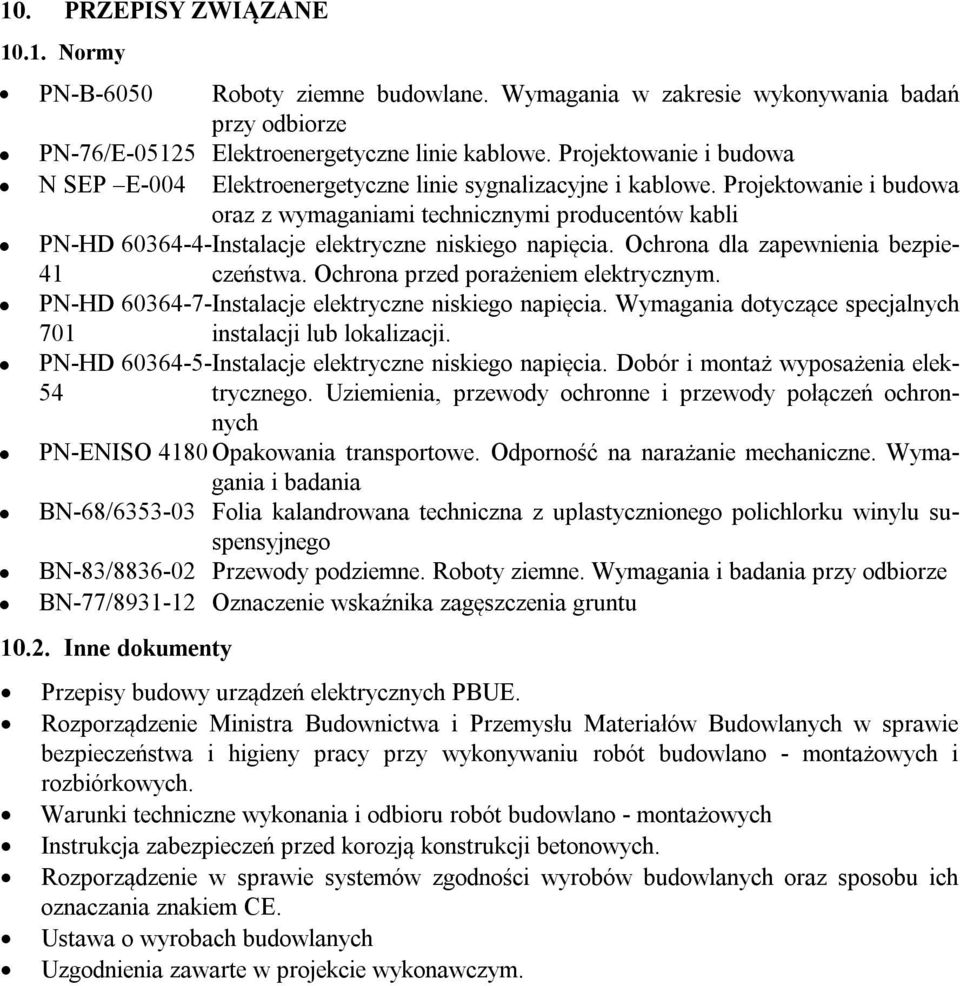

6 10. PRZEPISY ZWIĄZANE Normy PN-B-6050 Roboty ziemne budowlane. Wymagania w zakresie wykonywania badań przy odbiorze PN-76/E Elektroenergetyczne linie kablowe. Projektowanie i budowa N SEP E-004 Elektroenergetyczne linie sygnalizacyjne i kablowe. Projektowanie i budowa oraz z wymaganiami technicznymi producentów kabli PN-HD Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. 41 Ochrona przed porażeniem elektrycznym. PN-HD Instalacje elektryczne niskiego napięcia. Wymagania dotyczące specjalnych 701 instalacji lub lokalizacji. PN-HD Instalacje elektryczne niskiego napięcia. Dobór i montaż wyposażenia elektrycznego. 54 Uziemienia, przewody ochronne i przewody połączeń ochronnych PN-ENISO 4180 Opakowania transportowe. Odporność na narażanie mechaniczne. Wymagania i badania BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu suspensyjnego BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty Przepisy budowy urządzeń elektrycznych PBUE. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. Warunki techniczne wykonania i odbioru robót budowlano - montażowych Instrukcja zabezpieczeń przed korozją konstrukcji betonowych. Rozporządzenie w sprawie systemów zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakiem CE. Ustawa o wyrobach budowlanych Uzgodnienia zawarte w projekcie wykonawczym.
