1 Leica DTO A2 The original laser distance meter

2

3

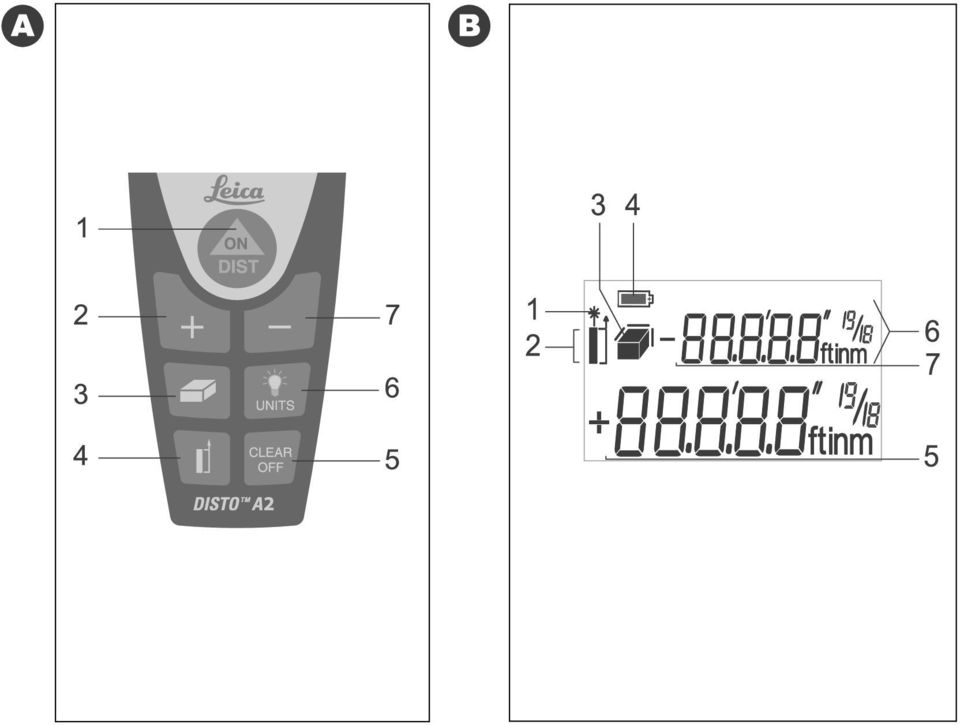

4 nstrukcja używania język polski erdeczne gratulacje z okazji zakupu Leica DTO. Wskazówki bezpieczeństwa znajdą aństwo w osobnej broszurze. rzed pierwszym użyciem urządzenia należy zapoznać się ze wskazówkami bezpieczeństwa oraz dokładnie przeczytać instrukcję eksploatacji. rzegląd Klawiatura atrz rysunek{a}: 1 O/DT (WŁĄ/OMAR) -rzycisk 2 U [+] -rzycisk 3 OWRZCA/OBĘTOŚĆ -rzycisk 4 OWRZCA ODA -rzycisk 5 WYYŚĆ/WYŁĄ -rzycisk 6 DOTK/ (DOTK/ODŚWTL) -rzycisk 7 MU [-] -przycisk Wskazanie atrz rysunek{b} 1 Laser "WŁĄ" 2 owierzchnia odniesienia (przód/tył) 3 owierzchnie/objętości 4 ymbol baterii 5 Główna linia 6 ednostki z wykładnikami ( 2 / 3 ) 7 Trzy dodatkowe wskazania (np. wartości pośrednie) Uruchamianie Wkładanie/wyjmowanie baterii Zdjąć pokrywkę komory baterii, a następnie umieścić baterie zachowując biegunowość.okrywkę ponownie zamknąć.eśli na wyświetlaczu pojawi się na stałe symbol należy wymienić baterie. Używać tylko baterii alkalicznych. rzed dłuższym okresem postoju należy baterie wyjąć ponieważ pozostawienie ich w komorze grozi wylaniem. Ustawienie jednostek aciskać przycisk do momentu pojawienia się na wyświetlaczu żądanej jednostki. Możliwe jednostki: Odległość owierzchnia Objętość m m² m³ 0.00 ft 0.00 ft² 0.00 ft³ 0' 0'' 1 / ft² 0.00 ft³ 0.0 in 0.00 ft² 0.00 ft³ D L RU Leica DTO A pl 1 rzegląd

5 D L RU Obsługa Włączanie/Wyłączanie Urządzenie oraz laser zostaną włączone. Do momentu naciśnięcia kolejnego przycisku pokazywany będzie symbol baterii. Dłuższe przyciśnięcie przycisku spowoduje wyłączenie dalmierza. iezależnie, urządzenie wyłączy się samo po trzech minutach bezczynności. rzycisk CLAR/WYYŚĆ owtórzona zostanie ostatnio wykonana czynność. W przypadku funkcji obliczania powierzchni lub objętości, kolejne pomiary mogą być kolejno usuwane i mierzone od nowa. odświetlenie ekranu odświetlenie ekranu zostanie włączone lub wyłączone. Ustawienie odniesienia tandardowo ustawiona jest powierzchnia tylna. Kolejny pomiar wyzwolony zostanie od czoła urządzenia. o wykonaniu pomiaru, odniesienie zostanie automatycznie przestawione z powrotem do ustawienia standardowego (tył). atrz rysunek {D}. omiary ojedynczy pomiar odległości Zostanie włączony laser.kolejne naciśnięcie wyzwala pomiar odległości. Wynik zostanie bezpośrednio przedstawiony. omiar ciągły Za pomocą tej funkcji możliwe jest wprowadzanie domiarów. atrz rysunek {D}. rzycisk wcisnąć na dłużej do momentu usłyszenia sygnału dźwiękowego. ojedyncze wciśnięcie przycisku: pomiar ciągły zostanie zatrzymany. Ostatnio zmierzona wartość zostanie wyświetlona w linii głównej. unkcje Dodawanie/Odejmowanie omiar odległości. Ostatnia pomierzona wielkość zostanie dodana do poprzedniej. Ostatnia pomierzona wielkość zostanie odjęta od poprzedniej. rocedurę można powtórzyć w zależności od potrzeb.wynik zostanie przedstawiony w linii głównej natomiast wartość poprzedzająca - w linii kolejnej. Ostania czynność zostanie ponownie wykonana. Obsługa 2 Leica DTO A pl

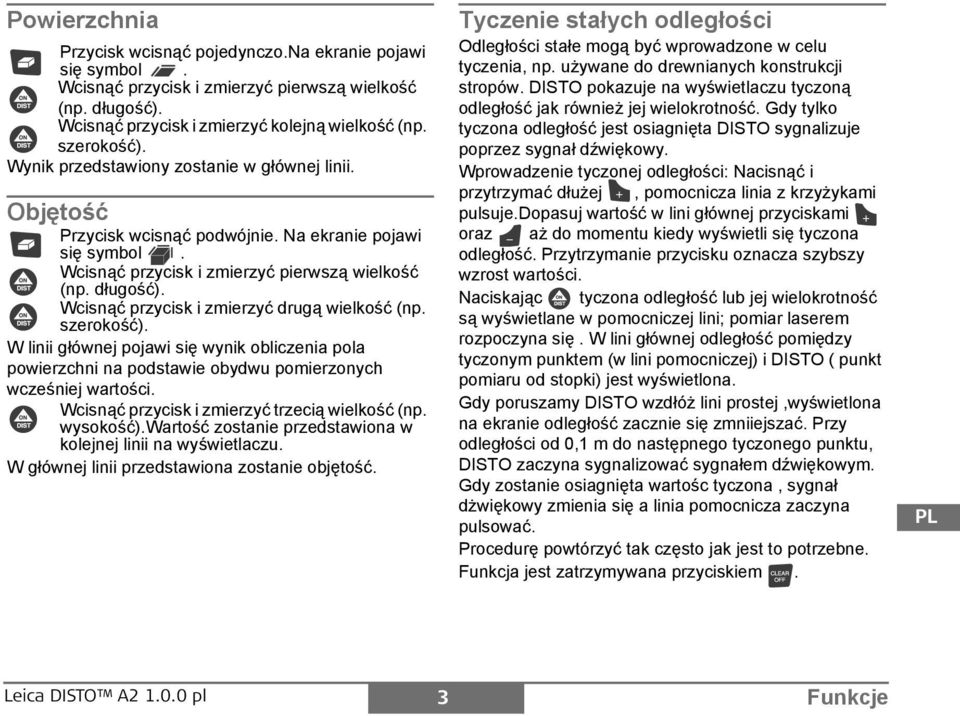

6 owierzchnia rzycisk wcisnąć pojedynczo.a ekranie pojawi się symbol. Wcisnąć przycisk i zmierzyć pierwszą wielkość (np. długość). Wcisnąć przycisk i zmierzyć kolejną wielkość (np. szerokość). Wynik przedstawiony zostanie w głównej linii. Objętość rzycisk wcisnąć podwójnie. a ekranie pojawi się symbol. Wcisnąć przycisk i zmierzyć pierwszą wielkość (np. długość). Wcisnąć przycisk i zmierzyć drugą wielkość (np. szerokość). W linii głównej pojawi się wynik obliczenia pola powierzchni na podstawie obydwu pomierzonych wcześniej wartości. Wcisnąć przycisk i zmierzyć trzecią wielkość (np. wysokość).wartość zostanie przedstawiona w kolejnej linii na wyświetlaczu. W głównej linii przedstawiona zostanie objętość. Tyczenie stałych odległości Odległości stałe mogą być wprowadzone w celu tyczenia, np. używane do drewnianych konstrukcji stropów. DTO pokazuje na wyświetlaczu tyczoną odległość jak również jej wielokrotność. Gdy tylko tyczona odległość jest osiagnięta DTO sygnalizuje poprzez sygnał dźwiękowy. Wprowadzenie tyczonej odległości: acisnąć i przytrzymać dłużej, pomocnicza linia z krzyżykami pulsuje.dopasuj wartość w lini głównej przyciskami oraz aż do momentu kiedy wyświetli się tyczona odległość. rzytrzymanie przycisku oznacza szybszy wzrost wartości. aciskając tyczona odległość lub jej wielokrotność są wyświetlane w pomocniczej lini; pomiar laserem rozpoczyna się. W lini głównej odległość pomiędzy tyczonym punktem (w lini pomocniczej) i DTO ( punkt pomiaru od stopki) jest wyświetlona. Gdy poruszamy DTO wzdłóż lini prostej,wyświetlona na ekranie odległość zacznie się zmniiejszać. rzy odległości od 0,1 m do następnego tyczonego punktu, DTO zaczyna sygnalizować sygnałem dźwiękowym. Gdy zostanie osiagnięta wartośc tyczona, sygnał dżwiękowy zmienia się a linia pomocnicza zaczyna pulsować. rocedurę powtórzyć tak często jak jest to potrzebne. unkcja jest zatrzymywana przyciskiem. D L RU Leica DTO A pl 3 unkcje

7 D L RU Załącznik Wskazówki wyświetlania Wszystkie wskazówki zostały pokazane jako "no" (informacja) lub "rror" (błąd). astępujące błędy mogą zostać usunięte: no rzyczyna omoc 252 Temperatura zbyt Urządzenie ochłodzić wysoka 253 Temperatura za niska Urządzenie ogrzać 255 Zbyt słaby sygnał zwrotny, zbyt długi Użyć tarczki celowniczej. czas pomiaru. 256 ygnał wejściowy Użyć tarczki celow- zbyt mocny 257 Błędny pomiar, zbyt duże naświetlenie tła niczej (strona szara) Użyć tarczki celowniczej (strona brązowa) rror rzyczyna omoc Błąd urządzenia eśli komunikat ten nie zniknie nawet po wilokrotnym włączeniu urządzenia należy skontaktować się ze sprzedawcą. Dane techniczne Zasięg (w przypadku większych odległości użyć tarczki celowniczej). Dokładność pomiaru (2 s) ajmniejsza wyświetlana jednostka Klasa lasera Typ lasera Automatyczne wyłączanie odświetlenie ekranu omiar ciągły Dodawanie/Odejmowanie Czas żywotności baterii, baterie 9 V Wymiary i waga Zakres temperatur: kładowanie praca 0,05 m do 60 m typ.: ± 1.5 mm* 1 mm 635 nm, < 1 mw po 180 s do 5000 pomiarów 124x45x31 mm, 155 g od -25 C do +70 C od 0 C do +40 C * w warunkach korzystniejszych (odpowiednie powierzchnie, temperatura pokojowa) do 12 m. W warunkach niekorzystnych, takich jak np. silne nasłonecznienie, powierzchnie słabo refleksyjne lub podczas znacznego wahania temperatury, dla odległości powyżej 12 m odchyłka może wzrosnąć do wartości ± 0.25 mm/m. Załącznik 4 Leica DTO A pl

8 Warunki pomiaru Zasięg Zasięg pomiaru ograniczony jest do 60 m. W nocy, o zmroku lub gdy cel pozostaje zacieniony, wzrasta zasięg pomiaru bez konieczności używania tarczek celowniczych. rzy silnym oświtleniu oraz w trakcie celowania na powierzchnie słabo refleksyjne należy używać tarczek celowniczych! owierzchnie celów Błędy mogą występowac podczas pomiaru do bezbarwnych cieczy (jak np. woda), przezroczystego szkła, styropianu lub do powierzchni pochłaniających światło. Dotyczy to również celów silnie odblaskowych, które rozpraszają wiązkę laserową. Ochrona Czyścić za pomocą wilgotnej, miękkiej szmatki.igdy nie wkładać do wody!ie używać żrących środków czyszczących ani rozpuszczalników. Gwarancja Urządzenie Leica DTO A2 objęte jest dwuletnią gwarancją. Więcej informacji znajdą aństwo na stronie internetowej: Zastrzega się możliwość zmian (rysunki, opisy i dane techniczne). D L RU Leica DTO A pl 5 Załącznik

9 Leica Geosystems AG, eerbrugg, witzerland has been certified as being equipped with a quality system which meets the nternational tandards of Quality Management and Quality ystems (O standard 9001) and nvironmental Management ystems (O standard 14001). Total Quality Management - Our commitment to total customer satisfaction. Ask your local Leica Geosystems agent for more information about our TQM program. rinted in witzerland - Copyright Leica Geosystems AG, eerbrugg, witzerland 2006 Translation of original text (752828a-1.0.0) at. o.: WO , WO , WO , WO , U , Leica Geosystems AG C-9435 eerbrugg (witzerland)
