1 Spis treści PL Ustawienia instrumentu Wprowadzenie Przegląd Wyświetlacz Umieszczanie baterii Zgodność Elektromagnetyczna Klasyfikacja lasera Oznakowanie Operacje Włączanie / Wyłączanie Kasowanie Kody komunikatów Dostosowywanie odniesienia pomiarów Ustawienia jednostek pomiaru odległości Funkcje pomiarowe Pomiary pojedynczych odległości Pomiary ciągłe Dodawanie / Odejmowanie Powierzchnia Objętość Dane techniczne Kody komunikatów Dbałość Gwarancja Instrukcje bezpieczeństwa Zakres odpowiedzialności Używanie dozwolone Używanie niedozwolone Zagrożenia podczas pracy Ograniczenia użytkowania Utylizacja

2 PL Ustawienia instrumentu Wprowadzenie Przed pierwszym użyciem instrumentu należy dokładnie przeczytać instrukcję obsługi oraz zapoznać się ze wskazówkami bezpieczeństwa. Osoba odpowiedzialna za dysponowanie instrumentem musi upewnić się, czy wszyscy użytkownicy zapoznali się ze wspomnianymi materiałami oraz czy zamierzają stosować się co do ich treści. Użyta symbolika ma następujące znaczenie: OSTRZEŻENIE Wskazuje na sytuację potencjalnie niebezpieczną lub nieprawidłowe użycie, które - w przypadku braku podjęcia środków zaradczych - mogą skutkować śmiercią lub poważnym kalectwem. UWAGA Wskazuje na sytuację potencjalnie niebezpieczną lub nieprawidłowe użycie, które - w przypadku braku podjęcia środków zaradczych - skutkować mogą mniejszymi obrażeniami oraz/lub powstaniem szkód materialnych, finansowych czy też zanieczyszczeniem środowiska. Są to ważne akapity, do których treści należy się praktycznie stosować w celu zapewnienia prawidłowej i efek- i tywnej obsługi urządzenia. Przegląd Wyświetlacz Włączanie / Pomiar / Śledzenie Powierzchnia / Objętość / Miejsce odniesienia pomiarów Jednostki / Dodawanie / Odejmowanie Kasowanie / Wyłączanie

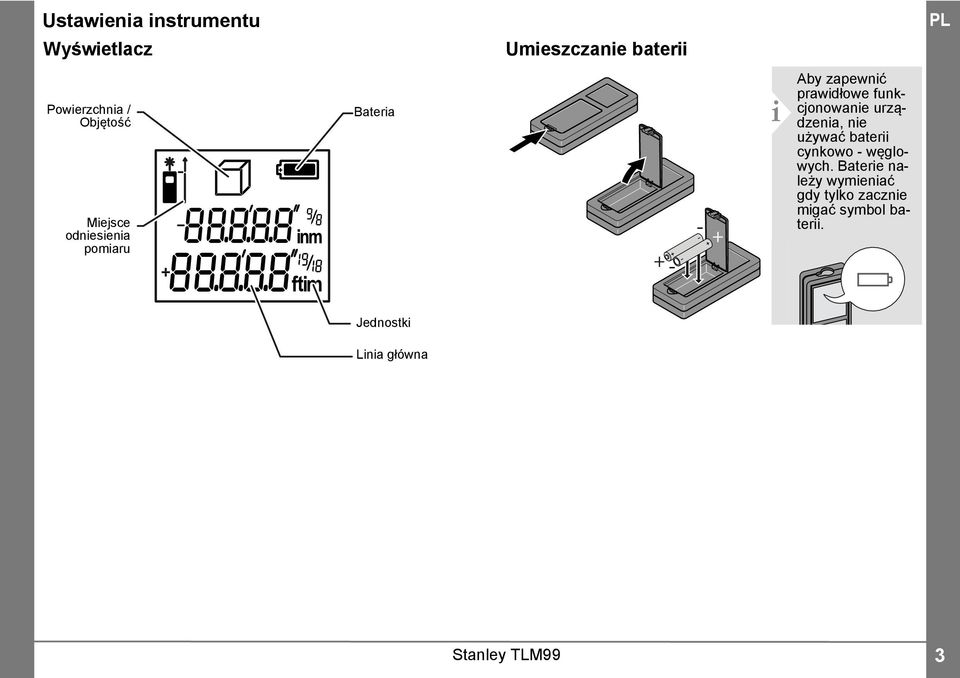

3 Ustawienia instrumentu PL Wyświetlacz Umieszczanie baterii Powierzchnia / Objętość Miejsce odniesienia pomiaru Bateria i Aby zapewnić prawidłowe funkcjonowanie urządzenia, nie używać baterii cynkowo - węglowych. Baterie należy wymieniać gdy tylko zacznie migać symbol baterii. Jednostki Linia główna 3

4 PL Operacje Włączanie / Wyłączanie Kasowanie Kody komunikatów s Urządzenie zostało wyłączone. x Cofnij poprzednie działanie. Jeśli komunikat "InFo" pojawi się z przypisaną cyfrą, należy przejść do rozdziału "Kody komunikatów" w instrukcji obsługi. Przykład. Przykładowo: Dostosowywanie odniesienia pomiarów s s Odległość mierzona będzie od czoła urządzenia. Odległość będzie mierzona od stopki urządzenia (ustawienie standardowe). Ustawienia jednostek pomiaru odległości s Wybierz którąś z następujących jednostek: 0.000m 0'00" /6 0 in /6 4

5 Funkcje pomiarowe Pomiary pojedynczych odległości PL Naprowadź aktywną wiązkę lasera na cel. 3 i 8.53 m Powierzchnie celu: Podczas celowania do bezbarwnych cieczy, szkła, styropianu lub do powierzchni półprzezroczystych oraz silnie odblaskowych mogą wystąpić błędy pomiarowe. Pomiary do ciemnych powierzchni zwiększają czas pomiaru. Pomiary ciągłe 3 s Naprowadź aktywną wiązkę lasera na cel m Zatrzymanie pomiarów ciągłych. Dodawanie / Odejmowanie 7.33 m x Do poprzedniego wyniku pomiaru dodany zostanie kolejny wynik. x Od poprzedniego wyniku pomiaru zostanie odjęty kolejny wynik. 3 i 5.5I5 m I.847 m Wynik pojawi się w linii głównej, a tuż nad nią zmierzona wartość. Procedurę tę można powtarzać dowolnie. Podobna czynność może być wykonana podczas dodawania i odejmowania powierzchni i objętości. 5

6 PL Funkcje pomiarowe Powierzchnia x i Wynik pojawi się w linii głównej, a tuż nad nią zmierzona wartość. Naprowadź wiązkę lasera na pierwszy punkt celu. Naprowadź wiązkę lasera na drugi punkt celu m Objętość x Naprowadź wiązkę lasera na pierwszy punkt celu. Naprowadź wiązkę lasera na drugi punkt celu. Naprowadź wiązkę lasera na trzeci punkt celu. 7 i Wynik pojawi się w linii głównej, a tuż nad nią zmierzona wartość m 3 6

7 Dane techniczne PL Zakres Dokładność pomiaru ( σ) Najmniejsza wyświetlana jednostka 0. m do 30 m 0.33 ft do 60 ft zwykle: ±.0 mm* / ± 0. in* mm / /6 in Klasa lasera Typ lasera 635 nm, < mw Automatyczny wyłącznik po 80 s urządzenia Żywotność baterii do 3000 pomiarów ( x AAA) Wymiary (wys. x gł. x szer.) 9 x 64 x 8 mm 4,67 x,5 x,0 in Waga (z bateriami) 00 g / 3. oz Zakres temperatur: - Przechowywanie -Praca od -5 do 70 C od -3 do 58 F od -0 do 40 C od -3 do 04 F * w warunkach odpowiednich (optymalna powierzchnia celowania, temperatura pokojowa) do 0 m (33ft). W przypadku warunków niekorzystnych ich jak silne oświetlenie słoneczne, słabo odblaskowy cel lub duże wahania temperatur, wartość błędu wzrasta do ± 0.5 mm/m (± in/ft) dla odległości powyżej 0 m. Funkcje Pomiar odległości Pomiar ciągły Dodawanie/Odejmowanie Powierzchnia Objętość Podświetlenie ekranu 7

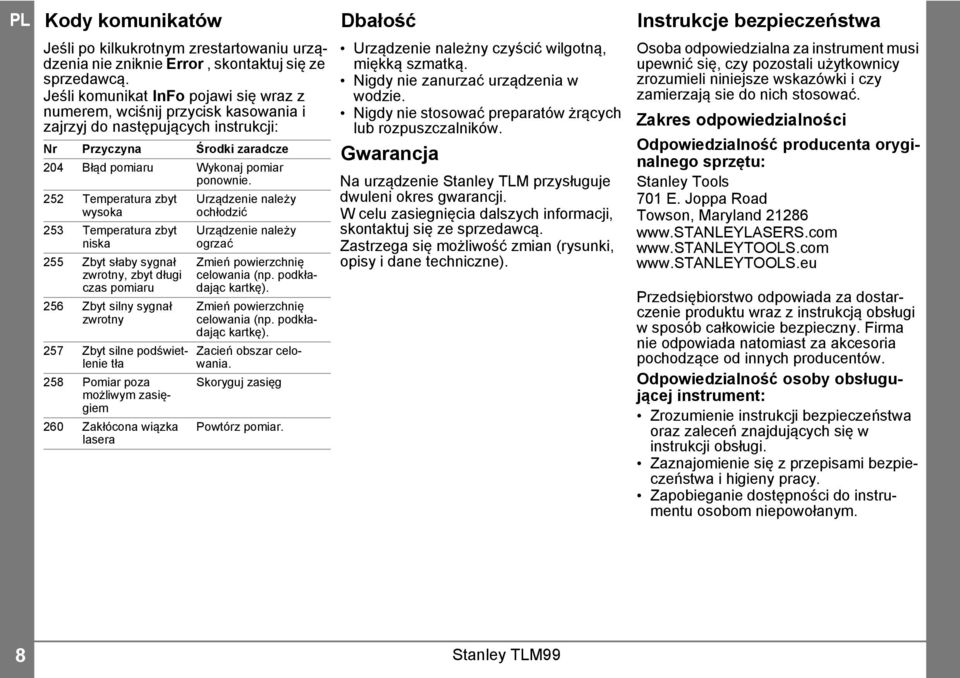

8 PL Kody komunikatów Dbałość Instrukcje bezpieczeństwa Jeśli po kilkukrotnym zrestartowaniu urządzenia nie zniknie Error, skontuj się ze sprzedawcą. Jeśli komunikat InFo pojawi się wraz z numerem, wciśnij przycisk kasowania i zajrzyj do następujących instrukcji: Nr Przyczyna Środki zaradcze 04 Błąd pomiaru Wykonaj pomiar ponownie. 5 Temperatura zbyt wysoka 53 Temperatura zbyt niska 55 Zbyt słaby sygnał zwrotny, zbyt długi czas pomiaru 56 Zbyt silny sygnał zwrotny 57 Zbyt silne podświetlenie tła 58 Pomiar poza możliwym zasięgiem 60 Zakłócona wiązka lasera Urządzenie należy ochłodzić Urządzenie należy ogrzać Zmień powierzchnię celowania (np. podkładając kartkę). Zmień powierzchnię celowania (np. podkładając kartkę). Zacień obszar celowania. Skoryguj zasięg Powtórz pomiar. Urządzenie należny czyścić wilgotną, miękką szmatką. Nigdy nie zanurzać urządzenia w wodzie. Nigdy nie stosować preparatów żrących lub rozpuszczalników. Gwarancja Na urządzenie Stanley TLM przysługuje dwuleni okres gwarancji. W celu zasiegnięcia dalszych informacji, skontuj się ze sprzedawcą. Zastrzega się możliwość zmian (rysunki, opisy i dane techniczne). Osoba odpowiedzialna za instrument musi upewnić się, czy pozostali użytkownicy zrozumieli niniejsze wskazówki i czy zamierzają sie do nich stosować. Zakres odpowiedzialności Odpowiedzialność producenta oryginalnego sprzętu: Stanley Tools 70 E. Joppa Road Towson, Maryland Przedsiębiorstwo odpowiada za dostarczenie produktu wraz z instrukcją obsługi w sposób całkowicie bezpieczny. Firma nie odpowiada natomiast za akcesoria pochodzące od innych producentów. Odpowiedzialność osoby obsługującej instrument: Zrozumienie instrukcji bezpieczeństwa oraz zaleceń znajdujących się w instrukcji obsługi. Zaznajomienie się z przepisami bezpieczeństwa i higieny pracy. Zapobieganie dostępności do instrumentu osobom niepowołanym. 8

9 Instrukcje bezpieczeństwa Używanie dozwolone Pomiary odległości Pomiary wychyleń Używanie niedozwolone Używanie instrumentu bez instrukcji Praca z urządzeniem poza zakresami jego zastosowań Deaktywowanie systemów zabezpieczeń oraz usuwanie tabliczek informacyjnych. Otwieranie sprzętu za pomocą narzędzi (jak np. śrubokręty). Przeprowadzanie modyfikacji lub przeróbek urządzenia. Stosowanie akcesoriów pochodzących od innych producentów bez wyraźnej zgody. Celowe kierowanie wiązki lasera na otoczenie; również w ciemności. Nieprawidłowe zabezpieczenie miejsca pomiarowego (np. podczas pomiarów na drogach, budowach itp.) Nieodpowiedzialne zachowanie podczas pracy na rusztowaniach, podczas używania drabin. podczas pomiarów w okolicach działających maszyn lub niezabezpieczonych instalacji. Celowanie bezpośrednio pod słońce. Zagrożenia podczas pracy OSTRZEŻENIE Zwróć szczególną uwagę na potencjalne błędy pomiarowe podczas pracy z urządzeniem uszkodzonym lub im, które zostało upuszczone na ziemię. Należy przeprowadzać okresowe pomiary kontrolne. Dotyczy to szczególnie sytuacji, gdy urządzenie zostało użyte nieprawidłowo, a że przed, podczas oraz po wykonaniu ważnych pomiarów. UWAGA Nigdy nie wolno naprawiać urządzenia własnoręcznie. W przypadku uszkodzenia, skontuj się ze sprzedawcą. OSTRZEŻENIE Zmiany lub modyfikacje, które nie zostały wyraźnie zaaprobowane przez producenta mogą skutkować cofnięciem prawa użytkownika do obsługi instrumentu. Ograniczenia użytkowania Zajrzyj do rozdziału pt. "Dane techniczne" i Urządzenie przeznaczone jest do pracy w miejscach ciągłego przebywania ludzi. Nie wolno używać urządzenia w w warunkach zagrożonych wybuchami lub działaniem czynników destrukcyjnych. Utylizacja UWAGA Wyczerpanych baterii nie wolno wyrzucać wraz z odpadami domowymi. Dbaj o środowisko i zgodnie z obowiązującymi przepisami zanieś je do punktu zbiórki elektrośmieci. Urządzenia nie wolno wyrzucać wraz z odpadami domowymi. Urządzenie należy zutylizować zgodnie z obowiązującymi przepisami prawa. Postępuj zgodnie z obowiązującymi przepisami i regulacjami prawnymi. Informacje o sposobie utylizacji oraz zagospodarowaniu odpadów elektronicznych można ściągnąć z naszej strony internetowej. PL 9

10 PL Instrukcje bezpieczeństwa Zgodność Elektromagnetyczna OSTRZEŻENIE Urządzenie spełnia surowe wymagania oraz postanowienia odpowiednich standardów i regulacji. Nie mniej jednak, nie można całkowicie wykluczyć możliwości zakłócania przez nie pracy innych urządzeń. Klasyfikacja lasera Urządzenie emituje widzialną wiązkę lasera, której źródło znajduje się w jego czołowej części. Jest to laser klasy zgodny z normą: IEC6085- : 007 Bezpieczeństwo promieniowania produktów laserowych Produkty laserowe klasy : Nie spoglądać bezpośrednio w wiązkę lasera ani też nie kierować jej niepotrzebnie na innych ludzi. Ochrona oczu przebiega normalnie poprzez odwrócenie wzroku oraz mruganie powiekami. OSTRZEŻENIE Spoglądanie bezpośrednio w wiązkę lasera (np. przez lornetki czy lunety) może być szkodliwe. UWAGA Spoglądanie w wiązkę lasera może być szkodliwe dla oczu. Oznakowanie a Promieniowanie laserowe Nie spoglądać w wiązkę Klasa lasera zgodnie z IEC 6085-:007 Maksymalna moc promieniowania" <mw Emitowana długość fali: nm Rozbieżność wiązki: 0.6 x 0.6 mrad Czas trwania impulsu: 0. x 0-9 s x 0-9 s Naklej tabliczkę znamionową w swoim ojczystym języku. 0
