1 DALMIERZ LASEROWY NT-6560 PROSKIT INSTRUKCJA OBSŁUGI Dokładnie zapoznaj się z instrukcją obsługi przed rozpoczęciem pracy. Niestosowanie się do zaleceń zawartych w instrukcji może spowodować zagrożenie zdrowia użytkownika oraz uszkodzenie urządzenia. 1

2 SPIS TREŚCI 1. Zawartość opakowania Symbole występujące na obudowie urządzenia i w instrukcji obsługi Zasady bezpiecznej obsługi Dane techniczne Budowa Obsługa Komunikaty o błędach Montaż / wymiana baterii Prawidłowe usuwanie urządzenia ZAWARTOŚĆ OPAKOWANIA Przed pierwszym użyciem otwórz ostrożnie opakowanie i wyciągnij z niego dostarczone produkty. Sprawdź czy w opakowaniu znajdują się wszystkie wymienione poniżej elementy oraz czy nie noszą one jakichkolwiek oznak uszkodzenia: dalmierz NT-6560 (bez baterii baterie nie wchodzą w skład wyposażenia) futerał instrukcja obsługi 2. SYMBOLE WYSTĘPUJĄCE NA OBUDOWIE URZĄDZENIA I W INSTRUKCJI OBSŁUGI Ważna informacja Promień lasera 3. ZASADY BEZPIECZNEJ OBS ŁUGI Ten symbol oznacza ważne informacje dotyczące bezpiecznej obsługi urządzenia i bezpieczeństwa użytkownika. Należy dokładnie zapoznać się z niniejszą instrukcją obsługi przed rozpoczęciem korzystania z urządzenia. Po przeczytaniu instrukcję należy zachować do późniejszego wykorzystania. ZAGROŻENIE: sygnalizuje warunki i czynności, które mogą powodować zagrożenie utraty zdrowia lub życia użytkownika. Informuje o sposobach zabezpieczenia się przed porażeniem prądem elektrycznym. UWAGA: sygnalizuje warunki i czynności, które mogą powodować uszkodzenie miernika, prowadzące do niedokładnych pomiarów (wskazań). ZAGROŻENIE! Dzieci To urządzenie nie jest zabawką! Dzieci pod żadnym pozorem nie mogą użytkować urządzeń elektrycznych bez nadzoru, ponieważ nie zdają sobie sprawy z potencjalnych zagrożeń. Należy pamiętać, aby urządzenia elektryczne i baterie przechowywane były w bezpiecznym i niedostępnym dla dzieci miejscu. W przypadku połknięcia należy natychmiast skontaktować się z lekarzem. Dziecko może udławić się w wyniku połknięcia drobnych elementów. ZAGROŻENIE! Promień lasera NIE PATRZEĆ W PROMIEŃ LASERA! PROMIENIOWANIE LASEROWE 630 ~ 670nm, MAKSYMALNA MOC <1mW. KLASA LASERA 2 NIGDY NIE KIERUJ PROMIENIA LASERA BEZPOŚREDNIO W OKO LUB W POWIERZCHNIĘ LUSTRZANĄ, ODBIJAJĄCĄ ŚWIATŁO. POMIMO NIEWIELKIEJ MOCY ŹRÓDŁA 2

3 PROMIENIOWANIA LASEROWEGO DŁUŻSZA EKSPOZYCJA OKA NA DZIAŁANIE WIĄZKI LASEROWEJ MOŻE SPOWODOWAĆ USZKODZENIE OKA. Osoba pracująca z dalmierzem powinna być wypoczęta i świadoma podejmowanych działań. Niedopuszczalna jest praca pod wpływem alkoholu lub środków odurzających. Moment nierozwagi może doprowadzić do bardzo poważnych konsekwencji włączając w to także obrażenia lub zranienia. Nie pozostawiaj urządzenia bez nadzoru. Wszelkie naprawy może wykonywać tylko wykwalifikowany personel. Niedopuszczalne są jakiekolwiek modyfikacje urządzenia. UWAGA! Wyjmij baterie z dalmierza, gdy nie będzie on używany przez dłuższy czas. Przed wymianą baterii upewnij się, że dalmierz jest wyłączony. Okresowo można czyścić obudowę dalmierza wilgotną ściereczką ze słabym detergentem. Nie używaj do czyszczenia past ściernych oraz rozpuszczalników. 4. DANE TECHNICZNE Klasa lasera 2 Typ lasera 650nm, <1mW Zakres pomiaru 0,2 ~ 60m Dokładność ±2mm Jednostki pomiaru metr, cal, stopa Wyświetlacz LCD, linia główna + 3 linie pomocnicze Pojemność pamięci 20 pomiarów Stopień ochrony IP54 Zasilanie 2 baterie R3 (AAA) Żywotność baterii do 5000 pomiarów Automatyczny wyłącznik lasera po 30 sekundach braku aktywności Automatyczny wyłącznik zasilania po 180 sekundach braku aktywności Temperatura pracy 0 C ~ 40 C Temperatura przechowywania -10 C ~ 60 C Wymiary 120 x 50 x 30mm Waga 100g 5. BUDOWA 3

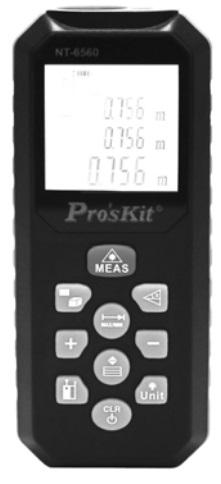

4 Klawiatura alfanumeryczna: 1. Przycisk pomiaru. 2. Przycisk pomiaru pola powierzchni lub objętości. 3. Przycisk pomiaru pitagorejskiego. 4. Przycisk pomiaru ciągłego. 5. Przycisk Przycisk Przycisk pamięci. 8. Przycisk zmiany podstawy pomiaru. 9. Przycisk zmiany jednostki pomiaru i podświetlania wyświetlacza LCD. 10. Przycisk zasilania i kasowania wskazań. Wyświetlacz LCD: 1. Wskaźnik aktywności wiązki laserowej. 2. Pomiar względem górnej części obudowy. 3. Pomiar względem dolnej części obudowy. 4. Wskaźnik funkcji pomiarowej. 5. Wskaźnik zużycia baterii. 6. Wskaźnik pamięci. 7-9.Linie pomocnicze. 10. Linia główna. 6. OBSŁUGA 6.1 Włączanie / wyłączanie Dalmierz włącza się poprzez przyciśnięcie przycisku (1). W celu wyłączenia wciśnij i przytrzymaj rzez 2 sekundy przycisk (10). 6.2 Kasowanie wyświetlanych wyników pomiarów W celu skasowania wskazań wciśnij przycisk (10). 6.3 Zmiana podstawy pomiaru Za pomocą przycisku (8) możesz ustawiać podstawę pomiaru odległości górną lub dolną krawędź przyrządu. Fabrycznie ustawiony jest pomiar względem dolnej krawędzi. 6.4 Zmiana jednostki pomiaru 2. Wciśnij i przytrzymaj przez 2 sekundy przycisk (9) w celu zmiany aktualnej jednostki pomiaru. 3. Każde kolejne wciśnięcie i przytrzymanie przez 2 sekundy przycisku (9) spowoduje zmianę jednostki wg sekwencji metr [m], cal [in], stopa [ft], cal+stopa. 6.5 Podświetlanie wyświetlacza LCD Wciśnij przycisk (9) w celu włączenia lub wyłączenia podświetlania wyświetlacza LCD. 6.6 Ogólne zasady pomiaru ustawiaj przyrząd prostopadle do celu obszar mierzony powinien być twardą regularną powierzchnią, nie zasłoniętą przez inny obiekt 4

5 dla pomiaru odległości od małego lub nieregularnego obiektu należy postawić przed nim płaską, twardą powierzchnię przyrząd nie mierzy poprzez szkło (mimo, że promień lasera pokazuje obiekt za szkłem). 6.7 Pomiar odległości 2. Skieruj przyrząd na cel i naciśnij ponownie przycisk (1) w celu dokonania pomiaru. Zmierzona odległość zostanie wyświetlona w głównej linii wyświetlacza LCD, a wiązka laserowa wyłączy się. 3. Przed następnym pomiarem naciśnij ponownie przycisk (1) w celu uaktywnienia wiązki laserowej. Kolejne przyciśnięcie przycisku (1) spowoduje wykonanie następnego pomiaru poprzedni wynik zostanie przeniesiony do górnej linii wyświetlacza LCD, a aktualny pomiar pojawi się w linii głównej Dodawanie / odejmowanie mierzonych odległości Po włączeniu dalmierza przyciskiem (1) wciśnij przycisk + (5). Na wyświetlaczu pojawi się znak +, a każdy kolejny pomiar zostanie dodany do poprzedniego i wyświetlony w głównym polu wyświetlacza. W celu odjęcia każdego kolejnego pomiaru wciśnij przycisk - (6). 6.8 Pomiar odległości w trybie ciągłym Za pomocą funkcji pomiaru w trybie ciągłym możesz mierzyć odległość do obiektów poruszających się, wyznaczać przekątne, mierzyć maksymalną odległość do powierzchni nierównej bądź falistej, maksymalną odległość w dużych halach, itp. W tym trybie pomiaru przyrząd wyświetla w linii głównej aktualną wartość odległości natomiast w linii pierwszej i drugiej wyświetlane są wartości pomiaru maksymalnego i minimalnego. Aby włączyć tryb pomiaru ciągłego wciśnij przycisk (4) obok pierwszej linii pomocniczej pojawi się napis MAX (w tej linii będzie stale widoczny aktualny pomiar maksymalny), a przy drugiej napis MIN (w tej linii będzie stale pojawiał się pomiar minimalny). W celu wyłączenia trybu ciągłego wciśnij dwa razy przycisk (1). Tryb pomiaru ciągłego zostaje automatycznie wyłączony po 5 minutach. Pamiętaj, że w tym trybie pracy następuje przyśpieszone zużycie baterii zasilających. 6.9 Pomiar odległości z wykorzystaniem twierdzenia Pitagorasa Sposób 1 2. Naciśnij przycisk (3), aby wprowadzić tryb pomiaru odległości z wykorzystaniem twierdzenia Pitagorasa sposobem 1 na wyświetlaczu pojawi się symbol trójkąta z migającym jednym bokiem. 3. Naciśnij przycisk (1) w celu włączenia wiązki laserowej. Kolejne wciśnięcie przycisku (1) spowoduje, że zmierzona zostanie pierwsza krawędź, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 4. Naciśnij ponownie przycisk (1) zmierzona zostanie druga krawędź, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 5. Wyliczona odległość jest automatycznie wskazana w głównej linii wyświetlacza LCD. 1 pomiar wyliczona odległość 2 pomiar Sposób 2 2. Naciśnij przycisk (3) dwa razy, aby wprowadzić tryb pomiaru odległości z wykorzystaniem twierdzenia Pitagorasa sposobem Naciśnij przycisk (1) w celu włączenia wiązki laserowej. Kolejne wciśnięcie przycisku (1) spowoduje, że zmierzona zostanie pierwsza krawędź, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 5

6 4. Naciśnij ponownie przycisk (1) zmierzona zostanie druga krawędź, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 5. Jeszcze raz naciśnij przycisk (1) zmierzona zostanie trzecia krawędź, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 5. Wyliczona odległość jest automatycznie wskazana w głównej linii wyświetlacza LCD. 1 pomiar 2 pomiar wyliczona odległość 3 pomiar 6.10 Pomiar pola powierzchni 2. Naciśnij przycisk (2), aby wprowadzić tryb pomiaru pola powierzchni. 3. Naciśnij przycisk (1) w celu włączenia wiązki laserowej. Kolejne wciśnięcie przycisku (1) spowoduje, że zmierzona zostanie pierwsza krawędź mierzonego obszaru, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 4. Naciśnij ponownie przycisk (1) zmierzona zostanie druga krawędź mierzonego obszaru, a wartość pomiaru wyświetli się w dolnym polu wyświetlacza LCD. 5. Wyliczone pole powierzchni jest automatycznie wskazane w głównej linii wyświetlacza LCD Pomiar objętości 2. Naciśnij dwa razy przycisk (2), aby wprowadzić tryb pomiaru objętości. 3. Naciśnij przycisk (1) w celu włączenia wiązki laserowej. Kolejne wciśnięcie przycisku (1) spowoduje, że zmierzona zostanie pierwsza krawędź mierzonego obszaru, a wartość pomiaru wyświetli się w górnym polu wyświetlacza LCD. 4. Naciśnij ponownie przycisk (1) zmierzona zostanie druga krawędź mierzonego obszaru, a wartość pomiaru wyświetli się w środkowym polu wyświetlacza LCD. 5. Naciśnij kolejny raz przycisk (1) zmierzona zostanie trzecia krawędź mierzonego obszaru, a wartość pomiaru wyświetli się w dolnym polu wyświetlacza LCD. 5. Wyliczona objętość jest automatycznie wskazana w głównej linii wyświetlacza LCD Dodawanie / odejmowanie mierzonych wartości pola powierzchni lub objętości 1. Wykonaj pomiar pola powierzchni lub objętości zgodnie z punktami 6.10 lub 6.11, a następnie wciśnij przycisk + (5) (w przypadku dodawania kolejnych pomiarów) lub - (6) (w przypadku odejmowania kolejnych pomiarów). 6

7 2. Wykonaj kolejny pomiar pola powierzchni lub objętości. W głównej linii wyświetlacza LCD pojawi się wartość będąca sumą różnicą kolejnych pomiarów Przeglądanie pamięci Przyrząd automatycznie zapisuje ostatnich 20 pomiarów. W celu odczytania danych z pamięci wciśnij sekundy przycisk (7). Za pomocą przycisków (5) i (6) możesz zmieniać numer odczytywanego rekordu. 7. KOMUNIKATY O BŁĘDACH Nr błędu Przyczyna Sposób rozwiązania 204 Błąd obliczeń Wykonaj pomiar jeszcze raz zgodnie z procedura w instrukcji obsługi 208 Za wysoka temperatura przyrządu 220 Za niskie napięcie baterii zasilającej. 253 Zbyt niska temperatura przyrządu. 255 Zbyt niski poziom sygnału zwrotnego. 256 Zbyt wysoki poziom sygnału zwrotnego. 261 Mierzona wartość przekracza zakres pomiaru. Schłodź przyrząd. Pamiętaj o zachowaniu odpowiedniej temperatury otoczenia, zgodnie z danymi technicznymi. Wymień baterie na nowe. Ogrzej przyrząd. Pamiętaj o zachowaniu odpowiedniej temperatury otoczenia, zgodnie z danymi technicznymi. Mierzona powierzchnia nie dość dobrze odbija wiązkę laserową. Zasłoń mierzony obiekt powierzchnią lepiej odbijająca wiązkę laserowa. Mierzona powierzchnia zbyt mocno odbija wiązkę laserową. Zasłoń mierzony obiekt powierzchnią lepiej tłumiącą wiązkę laserowa. Error Błąd sprzętowy Wyłącz i włącz przyrząd kilka razy. Jeśli komunikat pojawia się w dalszym ciągu oddaj przyrząd do serwisu. 8. MONTAŻ / WYMIANA BATERII 1. Wyłącz dalmierz włącznikiem zasilania (10). 2. Zdemontuj pokrywę baterii w dolnej części obudowy dalmierza. 3. Załóż 2 nowe baterie 1,5V AAA (R3) do zasobnika, zwracając uwagę na właściwą polaryzację. 4. Zamknij pokrywę baterii. 7

8 UWAGA! Nie wyrzucaj zużytych baterii do niesegregowanych śmieci! Po upływie okresu użytkowania baterie, w które wyposażony był produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje niebezpieczne mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii. Baterie należy oddzielić od sprzętu. Baterie należy usuwać zgodnie z zasadami utylizacji niebezpiecznych odpadów elektronicznych. 9. PRAWID ŁOWE USUWANIE PRODUKTU Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi. 8
