Art. Nr Laserowy miernik odległości MeterMaster Pro. INSTRUKCJA OBSŁUGI

Transkrypt

1 Art. Nr Laserowy miernik odległości MeterMaster Pro INSTRUKCJA OBSŁUGI

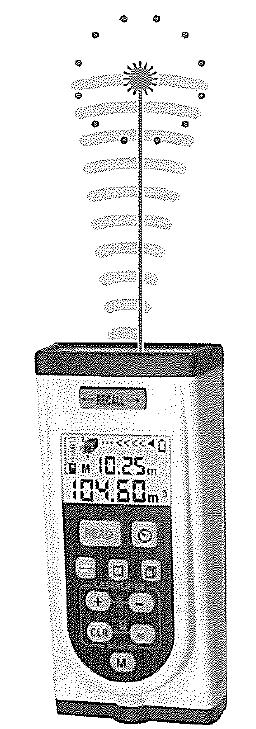

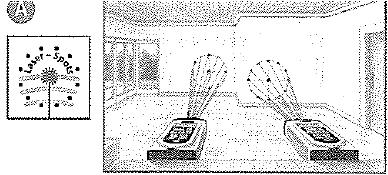

2 Wyświetlacz Klawiatura a b Powierzchnia wyjściowa pomiaru (z przodu / z tyłu) Wskaźnik pamięci (MEMORY) 1 2 Pomiar Wybór bezpośredni dla długości, powierzchni, objętości c Wskaźnik długości / powierzchni / objętości 3 Sumowanie długości, powierzchni, objętości d e f g h i Wartości zmierzone / wyniki pomiarów Wartości pośrednie Liczba wartości zmierzonych przywoływanie pamięci Wyświetlanie czasu dla funkcji samowyzwalacza Wskaźnik baterii Jednostka m / ft (stopy) Odejmowanie długości, powierzchni, objętości Włącznik / wyłącznik pamięci Clear / Reset (Kasowanie / zerowanie) Wyniki +/- Funkcja samowyzwalacza RECALL: Przywoływanie ostatnich wartości zmierzonych Obudowa X XI XII Wylot promienia laserowego Wylot sygnału ultradźwiękowego Wstawianie / wymiana baterii, kiedy na wyświetlaczu pojawia się wskaźnik zużycia baterii, patrz h. Zasady bezpieczeństwa Nie patrzeć bezpośrednio na promień laserowy! Laser musi być przechowywany w miejscach niedostępnych dla dzieci! Urządzenia nie kierować na ludzi! Praktyczne wskazówki 2 Laser punktowy pokazuje powierzchnię mierzoną od której odbija się sygnał ultradźwiękowy (patrz rys. A, C). W powierzchnię tę nie mogą wcinać się żadne przedmioty (rys. D). 3 Urządzenie dysponuje funkcją oszczędzania energii (automatyczne wyłączenie patrz punkt 1). 4 Sygnał ultradźwiękowy nie przenika przez szkło (szyby okienne). 5 Urządzenie kompensuje podczas pomiaru różne temperatury w obrębie pomieszczenia. Dlatego prosimy uwzględnić krótki okres adaptacyjny w przypadku zmiany miejsca o dużych różnicach temperatury. 6 Dywany, wykładzina i zasłony nie odbijają optymalnie sygnałów ultradźwiękowych. Prosimy posłużyć się w takich wypadkach takimi środkami pomocniczymi o gładkiej fakturze, jak półki regałów, lustra itp. 7 Odbite dźwięki mogą zafałszować wyniki pomiarów. Dlatego należy przeprowadzać dla pewności kilka pomiarów porównawczych z różnych pozycji, szczególnie w przypadku mierzenia poprzez otwory drzwiowe czy otwory w ścianach (patrz rys. E). 8 Wahania ciśnienia atmosferycznego i oddziaływania wilgotności powietrza mogą prowadzić do rozbieżności w wynikach pomiarów. Szumy wiatru oraz inne źródła akustyczne mogą zafałszować wynik. 9 WAŻNE: Przy pomiarach z dużych odległości (tzn. od 12 m do 15 m) względna wilgotność powietrza powinna wynosić >50%, a wielkość obiektu mierzonego co najmniej 3 m x 3 m (patrz rys. F). 10 Czyszczenie za pomocą miękkiej ściereczki. Do wnętrza obudowy nie może przedostać się woda.

3 Dane techniczne Zakres pomiarów Dokładność Długość fali laserowej Laser Temperatura robocza Zasilanie Wymiary Nr art. Zastrzega się możliwość wprowadzenia zmian technicznych min. 0,6 m / 2 stopy maks. 15 m / 50 stóp < 0,5% 635 nm 650 nm klasa 2 M, 5 mw (każdy punkt laserowy 1 mw) 0 C do 40 C / 32 F do 104 F bateria blokowa 9V 13 x 6 x 4 cm A 06/2005 Włączanie i pomiar Aby włączyć urządzenie nacisnąć jednokrotnie przycisk READ. Wyświetlony zostanie przy tym ostatni pomiar. Aby rozpocząć wzgl. kontynuować pomiary, nacisnąć ponownie przycisk READ.

4 Komunikat o błędzie (Error) Error = błąd w pomiarach. Ponownie wykonać pomiar Kasowanie Po naciśnięciu przycisku CLR ostatnia wartość zmierzona ulega kasacji. Przywoływanie danych z pamięci Zapisywane jest w pamięci zawsze 5 ostatnich zmierzonych wartości. Wartości te mogą być przywoływane indywidualnie za pomocą przycisku RECALL. Zaczynając od szóstego pomiaru wstecz, na wyświetlaczu ukazuje się. W pamięci RECALL zapisywane i przechowywane są wyłącznie długości (m / ft).

5 Przełączanie płaszczyzny wyjściowej pomiarów (OFFSET CASE) Nacisnąć (równocześnie) przycisk Przełączanie płaszczyzny wyjściowej pomiaru (przód i tył obudowy) Nacisnąć równocześnie przyciski CLR oraz =. Nacisnąć (równocześnie) przycisk Przełączanie jednostki pomiaru (m / ft) Nacisnąć równocześnie przyciski + oraz -.

6 Pomiar odległości Pomiar odległości (długości) Pomiar powierzchni Pomiar powierzchni

7 Pomiar objętości Pomiar objętości Wyliczanie odległości Wyliczanie odległości (dodawanie i odejmowanie)

8 Obliczanie powierzchni Obliczanie powierzchni (dodawanie i odejmowanie) Obliczanie objętości Obliczanie objętości (dodawanie i odejmowanie)

9 Funkcja pamięci (MEMORY) Zanim przystąpią Państwo do dodawania, odejmowania wzgl. przywoływania wyników czy usuwania zawartości pamięci należy nacisnąć przycisk M. Zamieszczony poniżej przykład przedstawia wyliczanie odległości i usuwanie zawartości pamięci. W celu skasowania zawartości pamięci nacisnąć: (MEMORY CLEAR) Funkcja samowyzwalacza Nacisnąć: Samowyzwalacz: Wybrać czas, po upływie którego nastąpi samoczynne włączenie, naciskając wielokrotnie przycisk Timer. Teraz w ciągu kilku sekund, które pozostały do samoczynnego włączenia, można odpowiednio ustawić urządzenie w celu wykonania pomiarów. Tryb pracy ciągłej Nacisnąć (równocześnie) przyciski: W celu uzyskania trybu pomiarów ciągłych nacisnąć równocześnie przyciski READ i Timer. Należy przy tym dopilnować, by pamięć była opróżniona, patrz punkt 13 wzgl. 16. Pomiar ciągły można zakończyć naciśnięciem przycisku READ. W trybie pracy ciągłej mogą być mierzone wyłącznie odległości (m/ft).

10 Tryb odniesienia Nacisnąć (równocześnie) przyciski: Można tu dopasowywać (wyosiować) obiekty do wartości odniesienia, patrz rys. B. Tryb ten włącza się tylko wtedy, gdy wartość została wprowadzona uprzednio do pamięci. Naciśnięcie przycisku READ kończy pomiar. Wskazówka 1: Najpierw należy usunąć zawartość pamięci, a potem nacisnąć przycisk READ. Następnie nacisnąć przyciski M oraz +, aby zapisać w pamięci aktualną wartość, patrz punkt 13. Nacisnąć teraz równocześnie przycisk READ i TIMER. Wskazówka 2: Wybrać przednią płaszczyznę wyjściową pomiaru, patrz punkt 5.
