SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓR BUDOWLANYCH - ROBOTY ELEKTRYCZNE -

Transkrypt

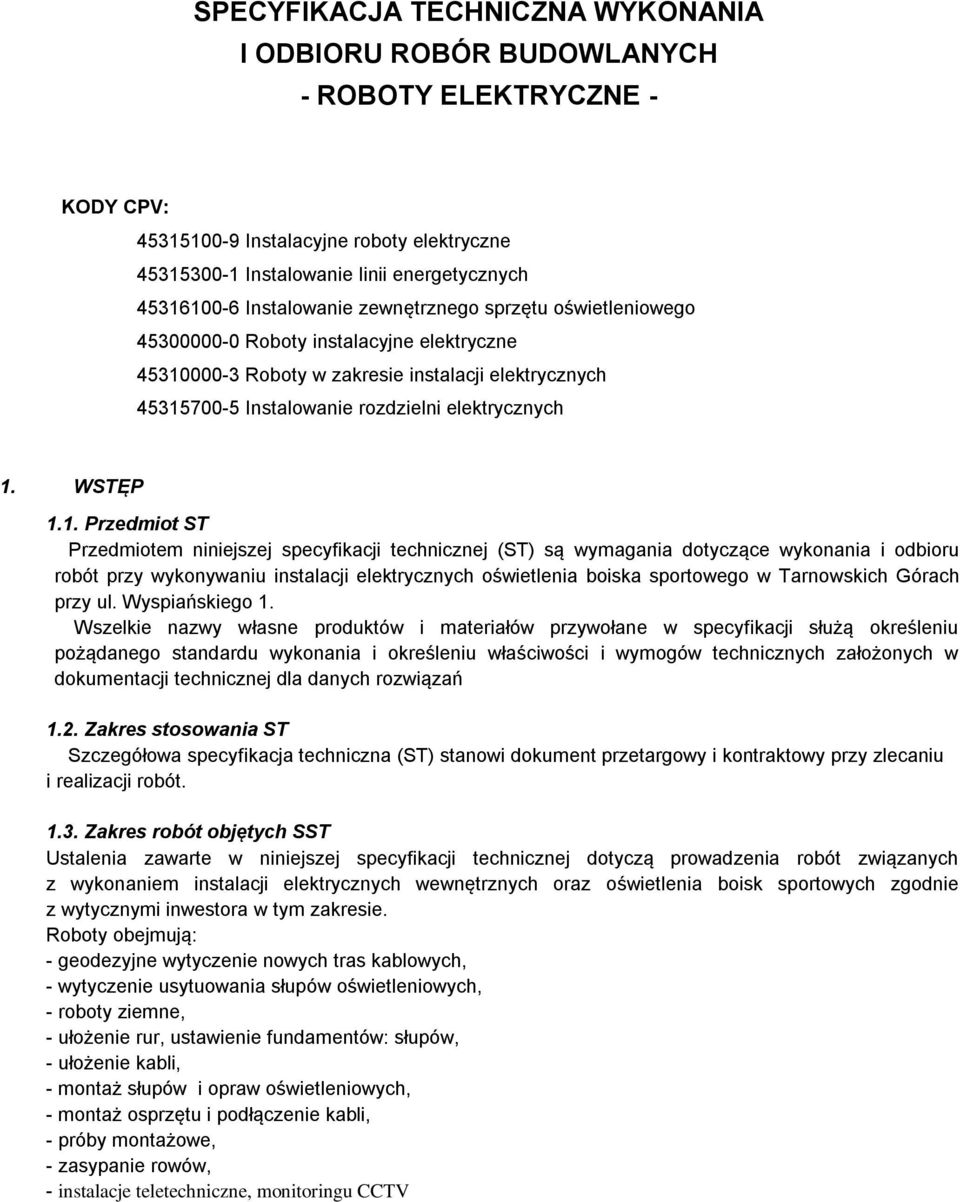

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓR BUDOWLANYCH - ROBOTY ELEKTRYCZNE - KODY CPV: Instalacyjne roboty elektryczne Instalowanie linii energetycznych Instalowanie zewnętrznego sprzętu oświetleniowego Roboty instalacyjne elektryczne Roboty w zakresie instalacji elektrycznych Instalowanie rozdzielni elektrycznych 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót przy wykonywaniu instalacji elektrycznych oświetlenia boiska sportowego w Tarnowskich Górach przy ul. Wyspiańskiego 1. Wszelkie nazwy własne produktów i materiałów przywołane w specyfikacji służą określeniu pożądanego standardu wykonania i określeniu właściwości i wymogów technicznych założonych w dokumentacji technicznej dla danych rozwiązań 1.2. Zakres stosowania ST Szczegółowa specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji technicznej dotyczą prowadzenia robót związanych z wykonaniem instalacji elektrycznych wewnętrznych oraz oświetlenia boisk sportowych zgodnie z wytycznymi inwestora w tym zakresie. Roboty obejmują: - geodezyjne wytyczenie nowych tras kablowych, - wytyczenie usytuowania słupów oświetleniowych, - roboty ziemne, - ułożenie rur, ustawienie fundamentów: słupów, - ułożenie kabli, - montaż słupów i opraw oświetleniowych, - montaż osprzętu i podłączenie kabli, - próby montażowe, - zasypanie rowów, - instalacje teletechniczne, monitoringu CCTV

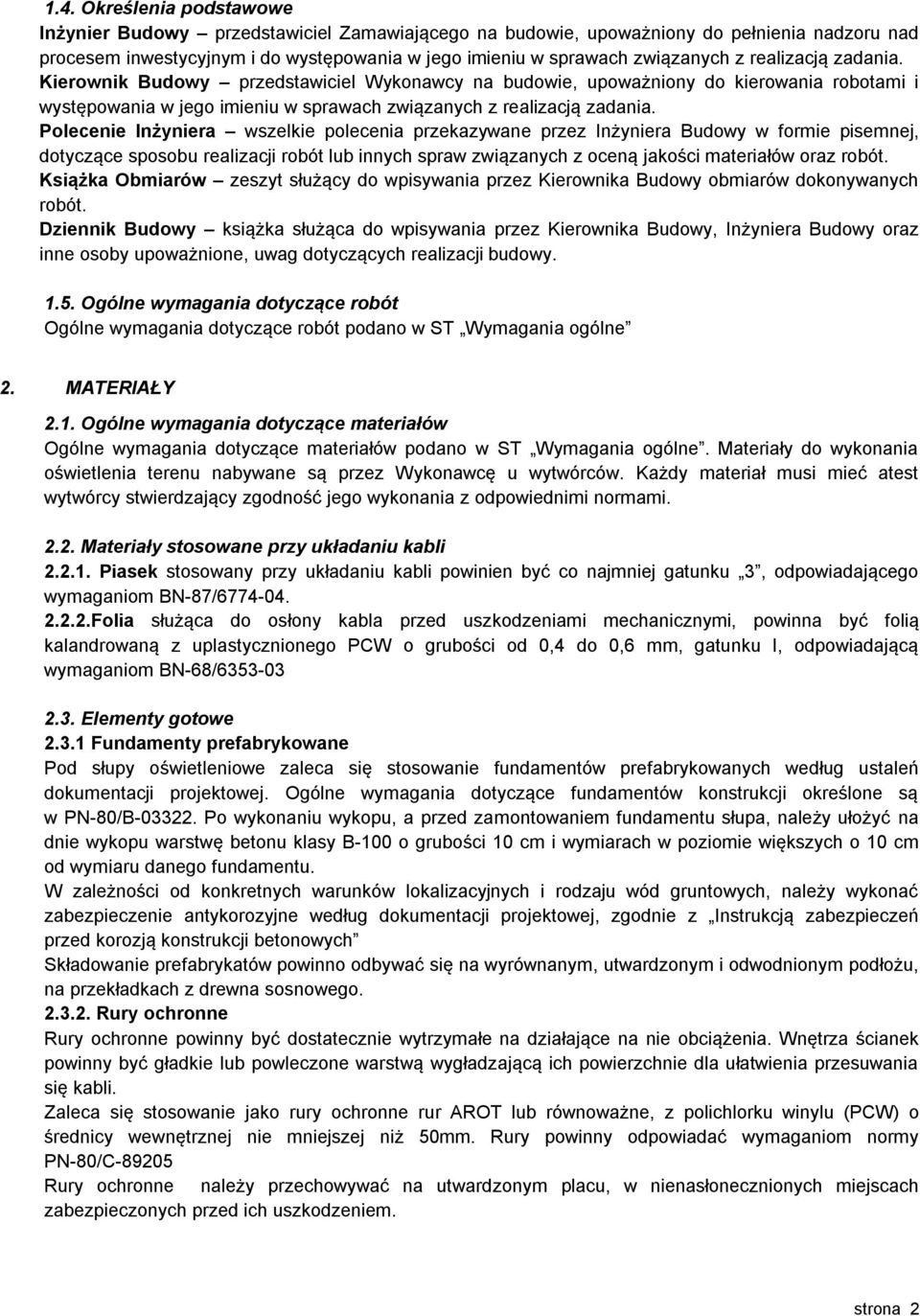

2 1.4. Określenia podstawowe Inżynier Budowy przedstawiciel Zamawiającego na budowie, upoważniony do pełnienia nadzoru nad procesem inwestycyjnym i do występowania w jego imieniu w sprawach związanych z realizacją zadania. Kierownik Budowy przedstawiciel Wykonawcy na budowie, upoważniony do kierowania robotami i występowania w jego imieniu w sprawach związanych z realizacją zadania. Polecenie Inżyniera wszelkie polecenia przekazywane przez Inżyniera Budowy w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z oceną jakości materiałów oraz robót. Książka Obmiarów zeszyt służący do wpisywania przez Kierownika Budowy obmiarów dokonywanych robót. Dziennik Budowy książka służąca do wpisywania przez Kierownika Budowy, Inżyniera Budowy oraz inne osoby upoważnione, uwag dotyczących realizacji budowy Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów podano w ST Wymagania ogólne. Materiały do wykonania oświetlenia terenu nabywane są przez Wykonawcę u wytwórców. Każdy materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi normami Materiały stosowane przy układaniu kabli Piasek stosowany przy układaniu kabli powinien być co najmniej gatunku 3, odpowiadającego wymaganiom BN-87/ Folia służąca do osłony kabla przed uszkodzeniami mechanicznymi, powinna być folią kalandrowaną z uplastycznionego PCW o grubości od 0,4 do 0,6 mm, gatunku I, odpowiadającą wymaganiom BN-68/ Elementy gotowe Fundamenty prefabrykowane Pod słupy oświetleniowe zaleca się stosowanie fundamentów prefabrykowanych według ustaleń dokumentacji projektowej. Ogólne wymagania dotyczące fundamentów konstrukcji określone są w PN-80/B Po wykonaniu wykopu, a przed zamontowaniem fundamentu słupa, należy ułożyć na dnie wykopu warstwę betonu klasy B-100 o grubości 10 cm i wymiarach w poziomie większych o 10 cm od wymiaru danego fundamentu. W zależności od konkretnych warunków lokalizacyjnych i rodzaju wód gruntowych, należy wykonać zabezpieczenie antykorozyjne według dokumentacji projektowej, zgodnie z Instrukcją zabezpieczeń przed korozją konstrukcji betonowych Składowanie prefabrykatów powinno odbywać się na wyrównanym, utwardzonym i odwodnionym podłożu, na przekładkach z drewna sosnowego Rury ochronne Rury ochronne powinny być dostatecznie wytrzymałe na działające na nie obciążenia. Wnętrza ścianek powinny być gładkie lub powleczone warstwą wygładzającą ich powierzchnie dla ułatwienia przesuwania się kabli. Zaleca się stosowanie jako rury ochronne rur AROT lub równoważne, z polichlorku winylu (PCW) o średnicy wewnętrznej nie mniejszej niż 50mm. Rury powinny odpowiadać wymaganiom normy PN-80/C Rury ochronne należy przechowywać na utwardzonym placu, w nienasłonecznionych miejscach zabezpieczonych przed ich uszkodzeniem. strona 2

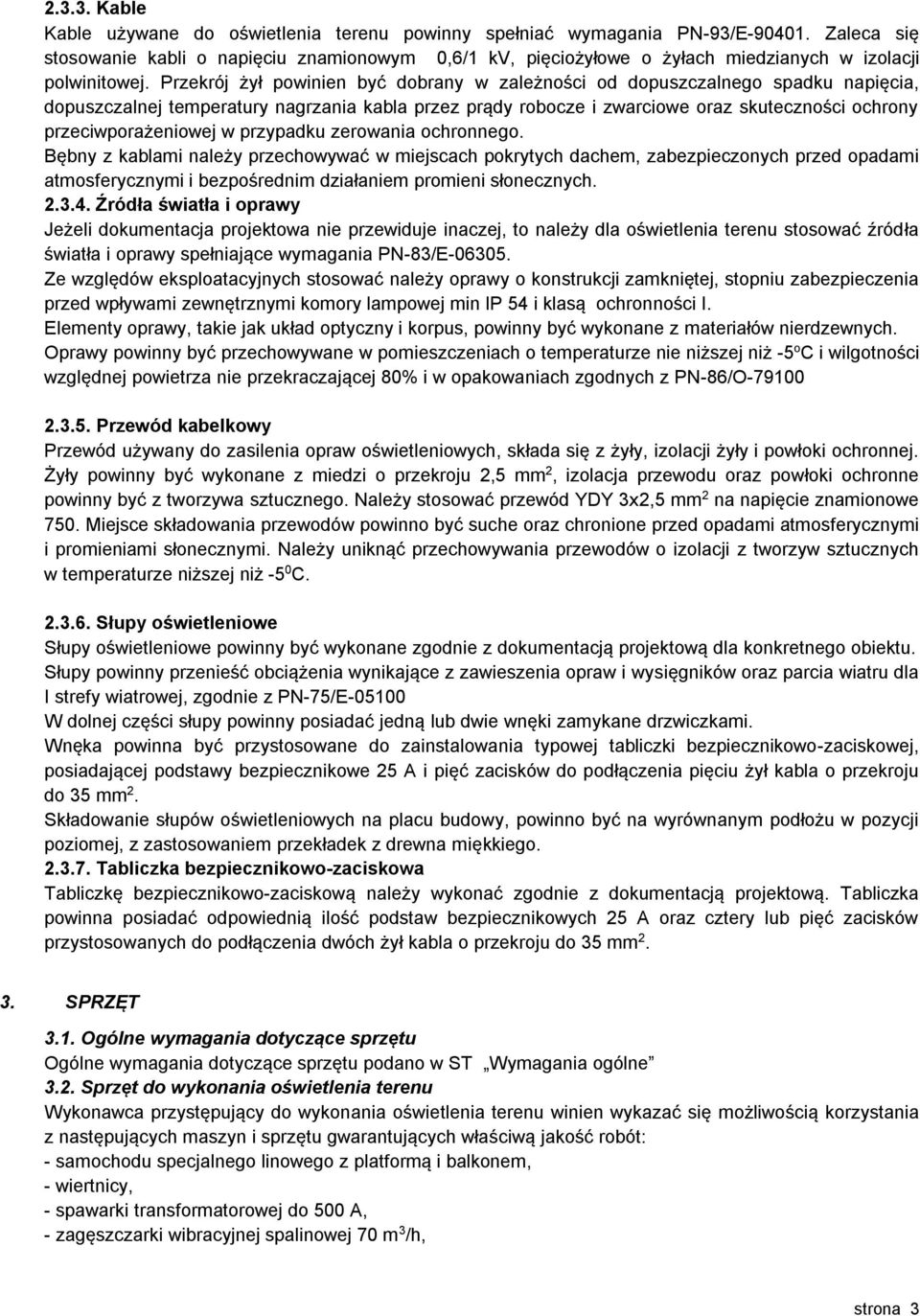

3 Kable Kable używane do oświetlenia terenu powinny spełniać wymagania PN-93/E Zaleca się stosowanie kabli o napięciu znamionowym 0,6/1 kv, pięciożyłowe o żyłach miedzianych w izolacji polwinitowej. Przekrój żył powinien być dobrany w zależności od dopuszczalnego spadku napięcia, dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe oraz skuteczności ochrony przeciwporażeniowej w przypadku zerowania ochronnego. Bębny z kablami należy przechowywać w miejscach pokrytych dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych Źródła światła i oprawy Jeżeli dokumentacja projektowa nie przewiduje inaczej, to należy dla oświetlenia terenu stosować źródła światła i oprawy spełniające wymagania PN-83/E Ze względów eksploatacyjnych stosować należy oprawy o konstrukcji zamkniętej, stopniu zabezpieczenia przed wpływami zewnętrznymi komory lampowej min IP 54 i klasą ochronności I. Elementy oprawy, takie jak układ optyczny i korpus, powinny być wykonane z materiałów nierdzewnych. Oprawy powinny być przechowywane w pomieszczeniach o temperaturze nie niższej niż -5 o C i wilgotności względnej powietrza nie przekraczającej 80% i w opakowaniach zgodnych z PN-86/O Przewód kabelkowy Przewód używany do zasilenia opraw oświetleniowych, składa się z żyły, izolacji żyły i powłoki ochronnej. Żyły powinny być wykonane z miedzi o przekroju 2,5 mm 2, izolacja przewodu oraz powłoki ochronne powinny być z tworzywa sztucznego. Należy stosować przewód YDY 3x2,5 mm 2 na napięcie znamionowe 750. Miejsce składowania przewodów powinno być suche oraz chronione przed opadami atmosferycznymi i promieniami słonecznymi. Należy uniknąć przechowywania przewodów o izolacji z tworzyw sztucznych w temperaturze niższej niż -5 0 C Słupy oświetleniowe Słupy oświetleniowe powinny być wykonane zgodnie z dokumentacją projektową dla konkretnego obiektu. Słupy powinny przenieść obciążenia wynikające z zawieszenia opraw i wysięgników oraz parcia wiatru dla I strefy wiatrowej, zgodnie z PN-75/E W dolnej części słupy powinny posiadać jedną lub dwie wnęki zamykane drzwiczkami. Wnęka powinna być przystosowane do zainstalowania typowej tabliczki bezpiecznikowo-zaciskowej, posiadającej podstawy bezpiecznikowe 25 A i pięć zacisków do podłączenia pięciu żył kabla o przekroju do 35 mm 2. Składowanie słupów oświetleniowych na placu budowy, powinno być na wyrównanym podłożu w pozycji poziomej, z zastosowaniem przekładek z drewna miękkiego Tabliczka bezpiecznikowo-zaciskowa Tabliczkę bezpiecznikowo-zaciskową należy wykonać zgodnie z dokumentacją projektową. Tabliczka powinna posiadać odpowiednią ilość podstaw bezpiecznikowych 25 A oraz cztery lub pięć zacisków przystosowanych do podłączenia dwóch żył kabla o przekroju do 35 mm SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne 3.2. Sprzęt do wykonania oświetlenia terenu Wykonawca przystępujący do wykonania oświetlenia terenu winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: - samochodu specjalnego linowego z platformą i balkonem, - wiertnicy, - spawarki transformatorowej do 500 A, - zagęszczarki wibracyjnej spalinowej 70 m 3 /h, strona 3

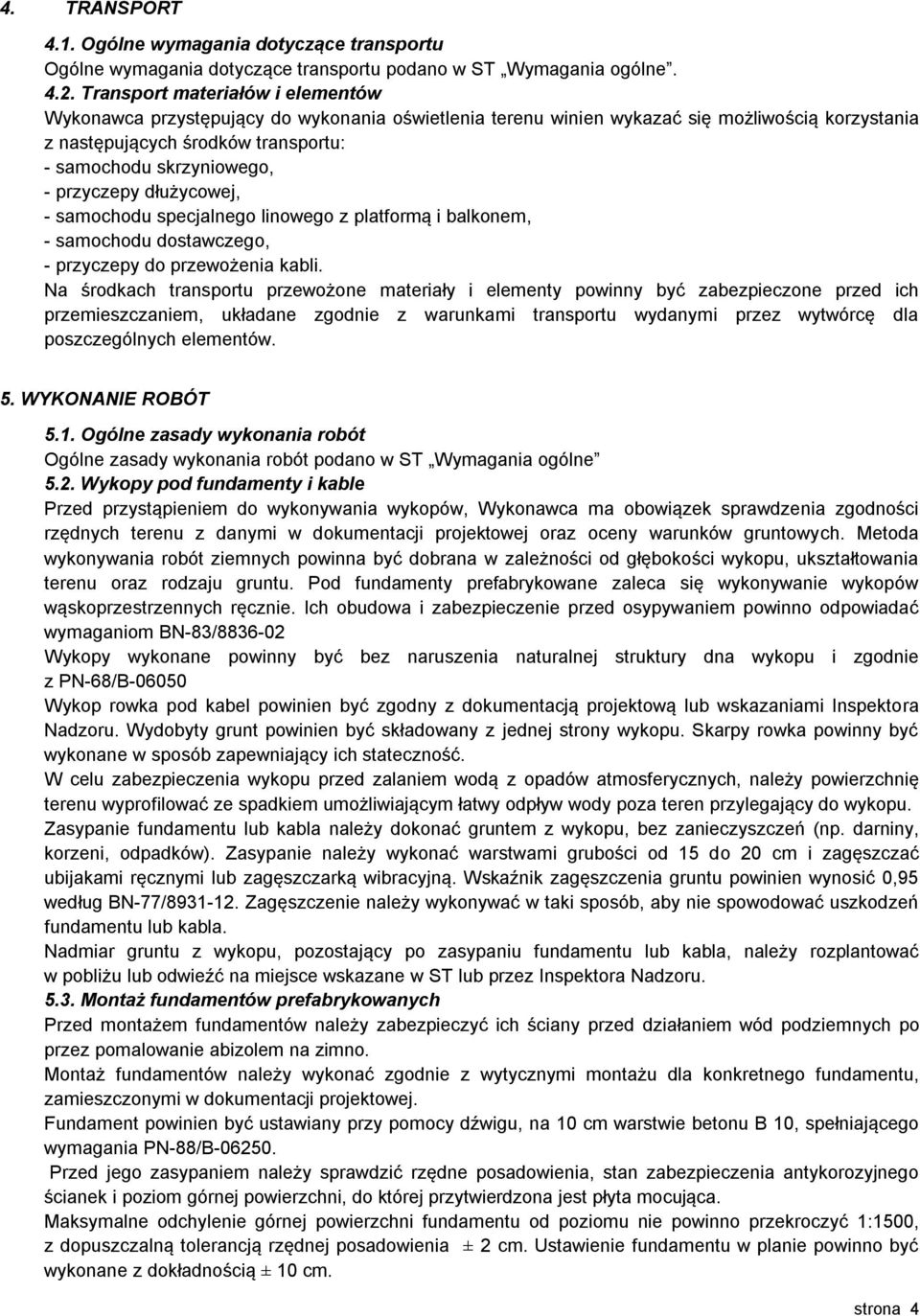

4 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne Transport materiałów i elementów Wykonawca przystępujący do wykonania oświetlenia terenu winien wykazać się możliwością korzystania z następujących środków transportu: - samochodu skrzyniowego, - przyczepy dłużycowej, - samochodu specjalnego linowego z platformą i balkonem, - samochodu dostawczego, - przyczepy do przewożenia kabli. Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne 5.2. Wykopy pod fundamenty i kable Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania robót ziemnych powinna być dobrana w zależności od głębokości wykopu, ukształtowania terenu oraz rodzaju gruntu. Pod fundamenty prefabrykowane zaleca się wykonywanie wykopów wąskoprzestrzennych ręcznie. Ich obudowa i zabezpieczenie przed osypywaniem powinno odpowiadać wymaganiom BN-83/ Wykopy wykonane powinny być bez naruszenia naturalnej struktury dna wykopu i zgodnie z PN-68/B Wykop rowka pod kabel powinien być zgodny z dokumentacją projektową lub wskazaniami Inspektora Nadzoru. Wydobyty grunt powinien być składowany z jednej strony wykopu. Skarpy rowka powinny być wykonane w sposób zapewniający ich stateczność. W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, należy powierzchnię terenu wyprofilować ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Zasypanie fundamentu lub kabla należy dokonać gruntem z wykopu, bez zanieczyszczeń (np. darniny, korzeni, odpadków). Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 według BN-77/ Zagęszczenie należy wykonywać w taki sposób, aby nie spowodować uszkodzeń fundamentu lub kabla. Nadmiar gruntu z wykopu, pozostający po zasypaniu fundamentu lub kabla, należy rozplantować w pobliżu lub odwieźć na miejsce wskazane w ST lub przez Inspektora Nadzoru Montaż fundamentów prefabrykowanych Przed montażem fundamentów należy zabezpieczyć ich ściany przed działaniem wód podziemnych po przez pomalowanie abizolem na zimno. Montaż fundamentów należy wykonać zgodnie z wytycznymi montażu dla konkretnego fundamentu, zamieszczonymi w dokumentacji projektowej. Fundament powinien być ustawiany przy pomocy dźwigu, na 10 cm warstwie betonu B 10, spełniającego wymagania PN-88/B Przed jego zasypaniem należy sprawdzić rzędne posadowienia, stan zabezpieczenia antykorozyjnego ścianek i poziom górnej powierzchni, do której przytwierdzona jest płyta mocująca. Maksymalne odchylenie górnej powierzchni fundamentu od poziomu nie powinno przekroczyć 1:1500, z dopuszczalną tolerancją rzędnej posadowienia ± 2 cm. Ustawienie fundamentu w planie powinno być wykonane z dokładnością ± 10 cm. strona 4

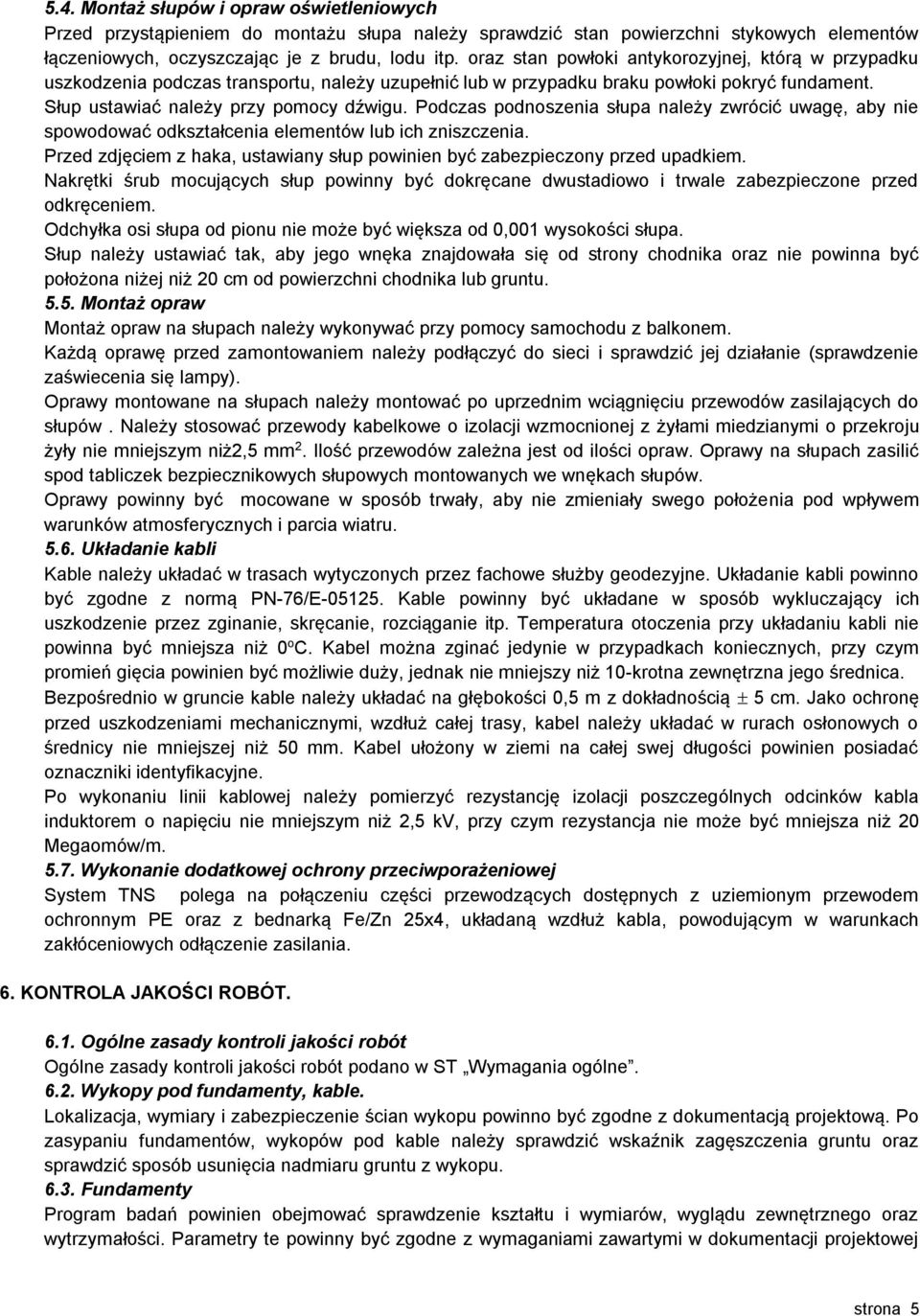

5 5.4. Montaż słupów i opraw oświetleniowych Przed przystąpieniem do montażu słupa należy sprawdzić stan powierzchni stykowych elementów łączeniowych, oczyszczając je z brudu, lodu itp. oraz stan powłoki antykorozyjnej, którą w przypadku uszkodzenia podczas transportu, należy uzupełnić lub w przypadku braku powłoki pokryć fundament. Słup ustawiać należy przy pomocy dźwigu. Podczas podnoszenia słupa należy zwrócić uwagę, aby nie spowodować odkształcenia elementów lub ich zniszczenia. Przed zdjęciem z haka, ustawiany słup powinien być zabezpieczony przed upadkiem. Nakrętki śrub mocujących słup powinny być dokręcane dwustadiowo i trwale zabezpieczone przed odkręceniem. Odchyłka osi słupa od pionu nie może być większa od 0,001 wysokości słupa. Słup należy ustawiać tak, aby jego wnęka znajdowała się od strony chodnika oraz nie powinna być położona niżej niż 20 cm od powierzchni chodnika lub gruntu Montaż opraw Montaż opraw na słupach należy wykonywać przy pomocy samochodu z balkonem. Każdą oprawę przed zamontowaniem należy podłączyć do sieci i sprawdzić jej działanie (sprawdzenie zaświecenia się lampy). Oprawy montowane na słupach należy montować po uprzednim wciągnięciu przewodów zasilających do słupów. Należy stosować przewody kabelkowe o izolacji wzmocnionej z żyłami miedzianymi o przekroju żyły nie mniejszym niż2,5 mm 2. Ilość przewodów zależna jest od ilości opraw. Oprawy na słupach zasilić spod tabliczek bezpiecznikowych słupowych montowanych we wnękach słupów. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego położenia pod wpływem warunków atmosferycznych i parcia wiatru Układanie kabli Kable należy układać w trasach wytyczonych przez fachowe służby geodezyjne. Układanie kabli powinno być zgodne z normą PN-76/E Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niż 0 o C. Kabel można zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być możliwie duży, jednak nie mniejszy niż 10-krotna zewnętrzna jego średnica. Bezpośrednio w gruncie kable należy układać na głębokości 0,5 m z dokładnością 5 cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuż całej trasy, kabel należy układać w rurach osłonowych o średnicy nie mniejszej niż 50 mm. Kabel ułożony w ziemi na całej swej długości powinien posiadać oznaczniki identyfikacyjne. Po wykonaniu linii kablowej należy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niż 2,5 kv, przy czym rezystancja nie może być mniejsza niż 20 Megaomów/m Wykonanie dodatkowej ochrony przeciwporażeniowej System TNS polega na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnym PE oraz z bednarką Fe/Zn 25x4, układaną wzdłuż kabla, powodującym w warunkach zakłóceniowych odłączenie zasilania. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne Wykopy pod fundamenty, kable. Lokalizacja, wymiary i zabezpieczenie ścian wykopu powinno być zgodne z dokumentacją projektową. Po zasypaniu fundamentów, wykopów pod kable należy sprawdzić wskaźnik zagęszczenia gruntu oraz sprawdzić sposób usunięcia nadmiaru gruntu z wykopu Fundamenty Program badań powinien obejmować sprawdzenie kształtu i wymiarów, wyglądu zewnętrznego oraz wytrzymałości. Parametry te powinny być zgodne z wymaganiami zawartymi w dokumentacji projektowej strona 5

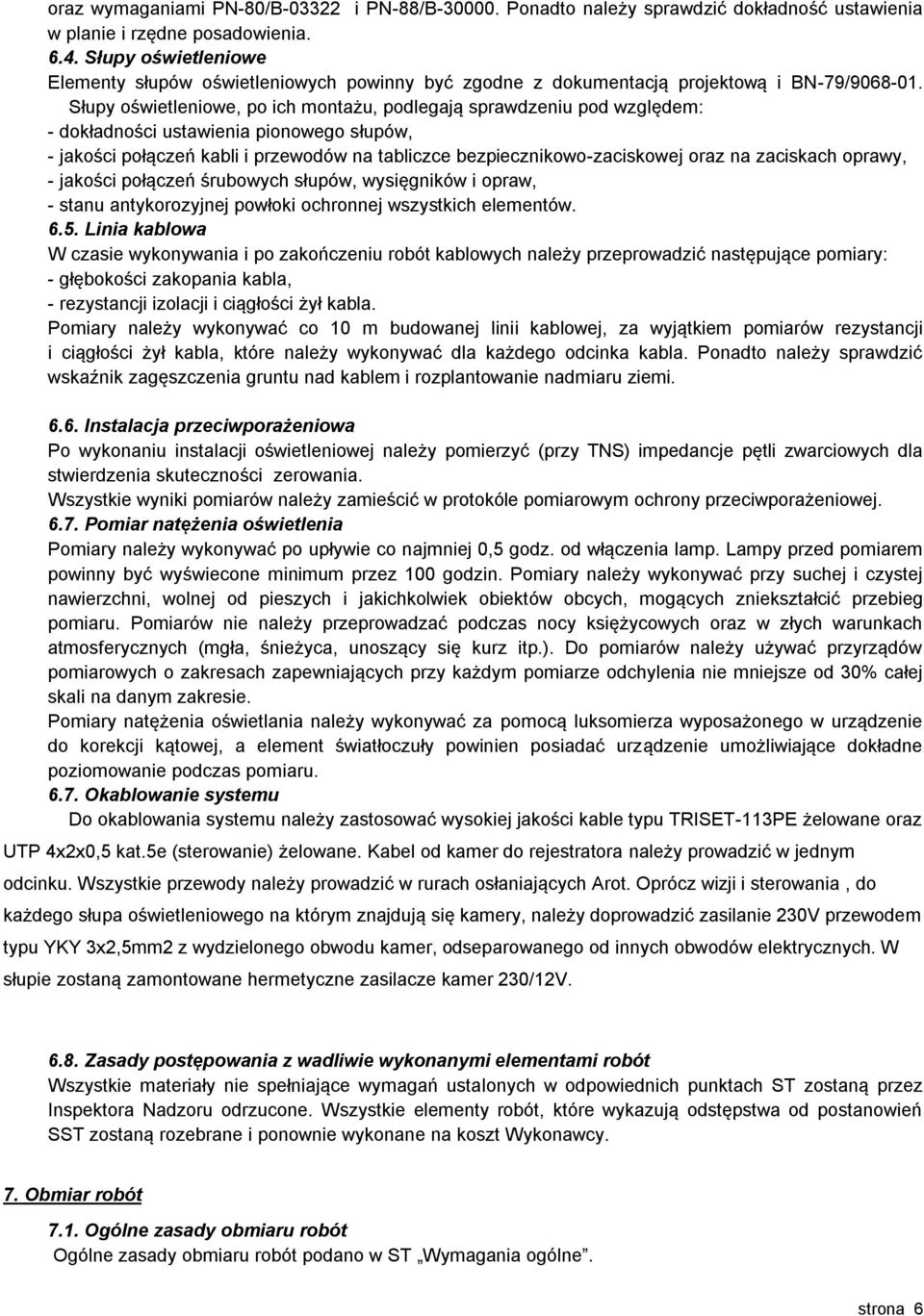

6 oraz wymaganiami PN-80/B i PN-88/B Ponadto należy sprawdzić dokładność ustawienia w planie i rzędne posadowienia Słupy oświetleniowe Elementy słupów oświetleniowych powinny być zgodne z dokumentacją projektową i BN-79/ Słupy oświetleniowe, po ich montażu, podlegają sprawdzeniu pod względem: - dokładności ustawienia pionowego słupów, - jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy, - jakości połączeń śrubowych słupów, wysięgników i opraw, - stanu antykorozyjnej powłoki ochronnej wszystkich elementów Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: - głębokości zakopania kabla, - rezystancji izolacji i ciągłości żył kabla. Pomiary należy wykonywać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości żył kabla, które należy wykonywać dla każdego odcinka kabla. Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Instalacja przeciwporażeniowa Po wykonaniu instalacji oświetleniowej należy pomierzyć (przy TNS) impedancje pętli zwarciowych dla stwierdzenia skuteczności zerowania. Wszystkie wyniki pomiarów należy zamieścić w protokóle pomiarowym ochrony przeciwporażeniowej Pomiar natężenia oświetlenia Pomiary należy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy przed pomiarem powinny być wyświecone minimum przez 100 godzin. Pomiary należy wykonywać przy suchej i czystej nawierzchni, wolnej od pieszych i jakichkolwiek obiektów obcych, mogących zniekształcić przebieg pomiaru. Pomiarów nie należy przeprowadzać podczas nocy księżycowych oraz w złych warunkach atmosferycznych (mgła, śnieżyca, unoszący się kurz itp.). Do pomiarów należy używać przyrządów pomiarowych o zakresach zapewniających przy każdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natężenia oświetlania należy wykonywać za pomocą luksomierza wyposażonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umożliwiające dokładne poziomowanie podczas pomiaru Okablowanie systemu Do okablowania systemu należy zastosować wysokiej jakości kable typu TRISET-113PE żelowane oraz UTP 4x2x0,5 kat.5e (sterowanie) żelowane. Kabel od kamer do rejestratora należy prowadzić w jednym odcinku. Wszystkie przewody należy prowadzić w rurach osłaniających Arot. Oprócz wizji i sterowania, do każdego słupa oświetleniowego na którym znajdują się kamery, należy doprowadzić zasilanie 230V przewodem typu YKY 3x2,5mm2 z wydzielonego obwodu kamer, odseparowanego od innych obwodów elektrycznych. W słupie zostaną zamontowane hermetyczne zasilacze kamer 230/12V Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach ST zostaną przez Inspektora Nadzoru odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień SST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne. strona 6

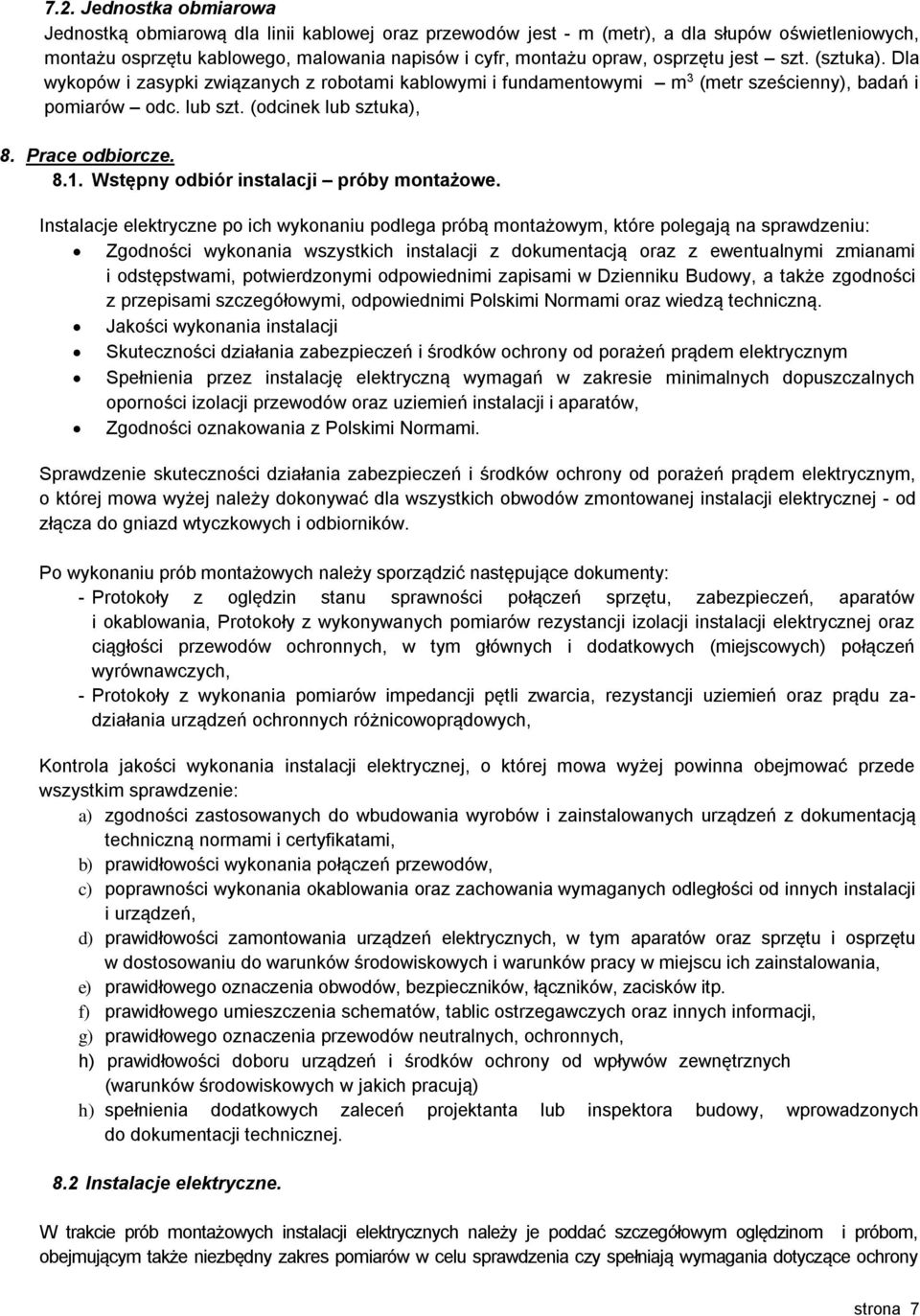

7 7.2. Jednostka obmiarowa Jednostką obmiarową dla linii kablowej oraz przewodów jest - m (metr), a dla słupów oświetleniowych, montażu osprzętu kablowego, malowania napisów i cyfr, montażu opraw, osprzętu jest szt. (sztuka). Dla wykopów i zasypki związanych z robotami kablowymi i fundamentowymi m 3 (metr sześcienny), badań i pomiarów odc. lub szt. (odcinek lub sztuka), 8. Prace odbiorcze Wstępny odbiór instalacji próby montażowe. Instalacje elektryczne po ich wykonaniu podlega próbą montażowym, które polegają na sprawdzeniu: Zgodności wykonania wszystkich instalacji z dokumentacją oraz z ewentualnymi zmianami i odstępstwami, potwierdzonymi odpowiednimi zapisami w Dzienniku Budowy, a także zgodności z przepisami szczegółowymi, odpowiednimi Polskimi Normami oraz wiedzą techniczną. Jakości wykonania instalacji Skuteczności działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym Spełnienia przez instalację elektryczną wymagań w zakresie minimalnych dopuszczalnych oporności izolacji przewodów oraz uziemień instalacji i aparatów, Zgodności oznakowania z Polskimi Normami. Sprawdzenie skuteczności działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym, o której mowa wyżej należy dokonywać dla wszystkich obwodów zmontowanej instalacji elektrycznej - od złącza do gniazd wtyczkowych i odbiorników. Po wykonaniu prób montażowych należy sporządzić następujące dokumenty: - Protokoły z oględzin stanu sprawności połączeń sprzętu, zabezpieczeń, aparatów i okablowania, Protokoły z wykonywanych pomiarów rezystancji izolacji instalacji elektrycznej oraz ciągłości przewodów ochronnych, w tym głównych i dodatkowych (miejscowych) połączeń wyrównawczych, - Protokoły z wykonania pomiarów impedancji pętli zwarcia, rezystancji uziemień oraz prądu zadziałania urządzeń ochronnych różnicowoprądowych, Kontrola jakości wykonania instalacji elektrycznej, o której mowa wyżej powinna obejmować przede wszystkim sprawdzenie: a) zgodności zastosowanych do wbudowania wyrobów i zainstalowanych urządzeń z dokumentacją techniczną normami i certyfikatami, b) prawidłowości wykonania połączeń przewodów, c) poprawności wykonania okablowania oraz zachowania wymaganych odległości od innych instalacji i urządzeń, d) prawidłowości zamontowania urządzeń elektrycznych, w tym aparatów oraz sprzętu i osprzętu w dostosowaniu do warunków środowiskowych i warunków pracy w miejscu ich zainstalowania, e) prawidłowego oznaczenia obwodów, bezpieczników, łączników, zacisków itp. f) prawidłowego umieszczenia schematów, tablic ostrzegawczych oraz innych informacji, g) prawidłowego oznaczenia przewodów neutralnych, ochronnych, h) prawidłowości doboru urządzeń i środków ochrony od wpływów zewnętrznych (warunków środowiskowych w jakich pracują) h) spełnienia dodatkowych zaleceń projektanta lub inspektora budowy, wprowadzonych do dokumentacji technicznej. 8.2 Instalacje elektryczne. W trakcie prób montażowych instalacji elektrycznych należy je poddać szczegółowym oględzinom i próbom, obejmującym także niezbędny zakres pomiarów w celu sprawdzenia czy spełniają wymagania dotyczące ochrony strona 7

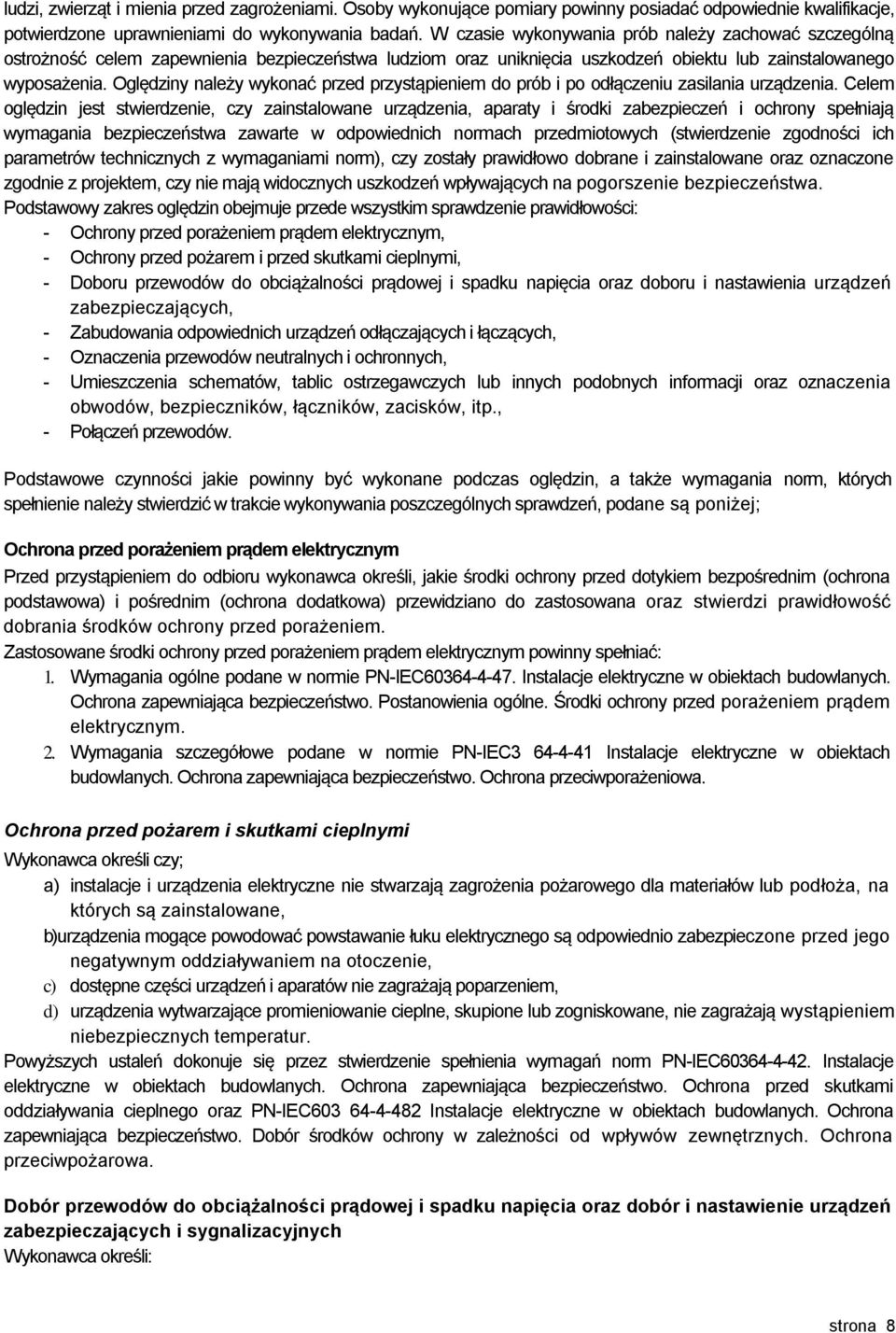

8 ludzi, zwierząt i mienia przed zagrożeniami. Osoby wykonujące pomiary powinny posiadać odpowiednie kwalifikacje, potwierdzone uprawnieniami do wykonywania badań. W czasie wykonywania prób należy zachować szczególną ostrożność celem zapewnienia bezpieczeństwa ludziom oraz uniknięcia uszkodzeń obiektu lub zainstalowanego wyposażenia. Oględziny należy wykonać przed przystąpieniem do prób i po odłączeniu zasilania urządzenia. Celem oględzin jest stwierdzenie, czy zainstalowane urządzenia, aparaty i środki zabezpieczeń i ochrony spełniają wymagania bezpieczeństwa zawarte w odpowiednich normach przedmiotowych (stwierdzenie zgodności ich parametrów technicznych z wymaganiami norm), czy zostały prawidłowo dobrane i zainstalowane oraz oznaczone zgodnie z projektem, czy nie mają widocznych uszkodzeń wpływających na pogorszenie bezpieczeństwa. Podstawowy zakres oględzin obejmuje przede wszystkim sprawdzenie prawidłowości: - Ochrony przed porażeniem prądem elektrycznym, - Ochrony przed pożarem i przed skutkami cieplnymi, - Doboru przewodów do obciążalności prądowej i spadku napięcia oraz doboru i nastawienia urządzeń zabezpieczających, - Zabudowania odpowiednich urządzeń odłączających i łączących, - Oznaczenia przewodów neutralnych i ochronnych, - Umieszczenia schematów, tablic ostrzegawczych lub innych podobnych informacji oraz oznaczenia obwodów, bezpieczników, łączników, zacisków, itp., - Połączeń przewodów. Podstawowe czynności jakie powinny być wykonane podczas oględzin, a także wymagania norm, których spełnienie należy stwierdzić w trakcie wykonywania poszczególnych sprawdzeń, podane są poniżej; Ochrona przed porażeniem prądem elektrycznym Przed przystąpieniem do odbioru wykonawca określi, jakie środki ochrony przed dotykiem bezpośrednim (ochrona podstawowa) i pośrednim (ochrona dodatkowa) przewidziano do zastosowana oraz stwierdzi prawidłowość dobrania środków ochrony przed porażeniem. Zastosowane środki ochrony przed porażeniem prądem elektrycznym powinny spełniać: 1. Wymagania ogólne podane w normie PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. 2. Wymagania szczegółowe podane w normie PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. Ochrona przed pożarem i skutkami cieplnymi Wykonawca określi czy; a) instalacje i urządzenia elektryczne nie stwarzają zagrożenia pożarowego dla materiałów lub podłoża, na których są zainstalowane, b) urządzenia mogące powodować powstawanie łuku elektrycznego są odpowiednio zabezpieczone przed jego negatywnym oddziaływaniem na otoczenie, c) dostępne części urządzeń i aparatów nie zagrażają poparzeniem, d) urządzenia wytwarzające promieniowanie cieplne, skupione lub zogniskowane, nie zagrażają wystąpieniem niebezpiecznych temperatur. Powyższych ustaleń dokonuje się przez stwierdzenie spełnienia wymagań norm PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed skutkami oddziaływania cieplnego oraz PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa. Dobór przewodów do obciążalności prądowej i spadku napięcia oraz dobór i nastawienie urządzeń zabezpieczających i sygnalizacyjnych Wykonawca określi: strona 8

9 a) prawidłowość doboru parametrów technicznych, kompatybilność i dostosować do warunków pracy urządzeń: - zabezpieczających przed prądem przeciążeniowym, - zabezpieczających przed prądem zwarciowym, - różnicowoprądowym, - do odłączania izolacyjnego b) także, czy zastosowane środki ochrony są wykonane zgodnie z dokumentacją techniczną we właściwych miejscach instalacji elektrycznej c) prawidłowość doboru urządzeń zabezpieczających, ze względu na wybiórczość (selektywność) działania d) czy przewody zostały dobrane do przewidzianych obciążeń prądem elektrycznym i czy zabezpieczono je przed przeciążeniem lub zwarciem oraz czy nie są przekroczone dopuszczalne spadki napięcia Sprawdzenie prawidłowości doboru przewodów, urządzeń zabezpieczających o których mowa wyżej, dokonuje się przez; - stwierdzenie spełnienia warunków technicznych doboru przekroju przewodów i kabli do obciążeń prądem elektrycznym - warunków technicznych, jakim powinny odpowiadać instalacje elektroenergetyczne - dla doboru i montażu wyposażenia elektrycznego - PN-IEC Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia wspólne. - dla aparatury łączeniowej i sterowniczej PN - IEC Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza dla urządzeń do odłączenia izolacyjnego i łączenia. PN - IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza. - dla urządzeń zabezpieczających przed prądem przetężeniowym - PN - IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przetężeniowym i PN - IEC Instalacje elektryczne w obiektach budowlanych. Ochroną zapewniająca bezpieczeństwo. Środki ochrony przed prądem przetężeniowym. Umieszczenie odpowiednich urządzeń odłączających i łączących, Należy sprawdzać, czy instalacja i urządzenia spełniają wymagania w zakresie: a) odłączania od napięcia zasilającego całej instalacji oraz każdego jej obwodu b) wynikającym z potrzeb sterowania c) wynikających z wymagań bezpieczeństwa przy zachowaniu zasad: - odłączenia izolacyjnego i łączeń roboczych - wyłączania do celów konserwacji - wyłączania awaryjnego d) wynikającym z odłączenia w celu wykonania konserwacji urządzeń mechanicznych Wymagania dla urządzeń do odłączania izolacyjnego i łączenia podane są w normach PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Odłączanie i łączenie oraz PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia. Oznaczenia przewodów neutralnych i ochronnych Sprawdzenie prawidłowości oznaczania przewodów neutralnych N i ochronnych PE oraz ochronno-neutralnych PEN polega na stwierdzeniu odpowiedniego oznaczenia wszystkich przewodów ochronnych, neutralnych i ochronnoneutralnych oraz stwierdzeniu, że kolory zielono-żółty i jasnoniebieski - nie zostały zastosowane do oznaczenia przewodów fazowych. Oznaczenia przewodów powinny spełniać wymagania norm PN - IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN - 90/E Oznaczenia identyfikacyjne przewodowi elektrycznych barwami lub cyframi. strona 9

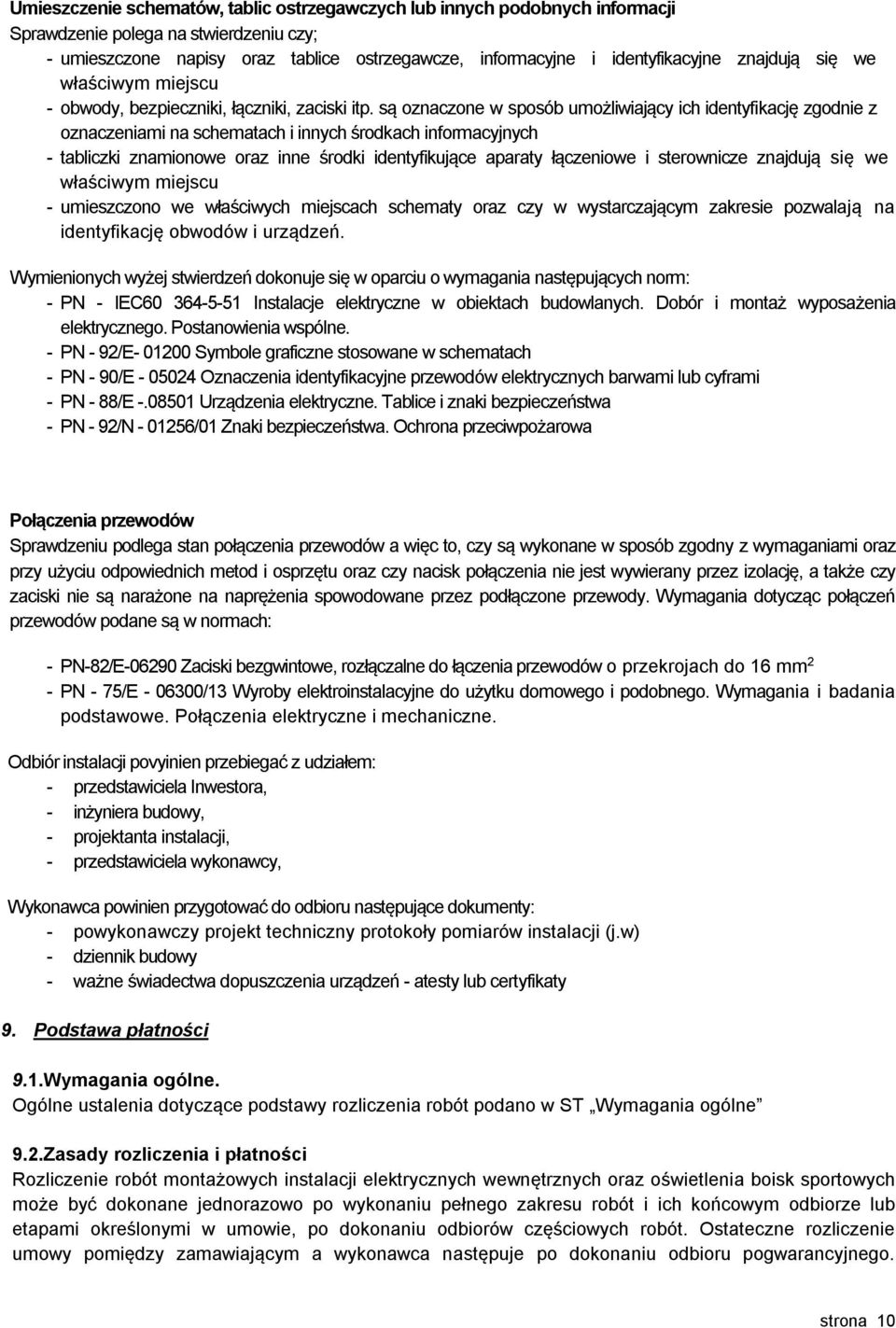

10 Umieszczenie schematów, tablic ostrzegawczych lub innych podobnych informacji Sprawdzenie polega na stwierdzeniu czy; - umieszczone napisy oraz tablice ostrzegawcze, informacyjne i identyfikacyjne znajdują się we właściwym miejscu - obwody, bezpieczniki, łączniki, zaciski itp. są oznaczone w sposób umożliwiający ich identyfikację zgodnie z oznaczeniami na schematach i innych środkach informacyjnych - tabliczki znamionowe oraz inne środki identyfikujące aparaty łączeniowe i sterownicze znajdują się we właściwym miejscu - umieszczono we właściwych miejscach schematy oraz czy w wystarczającym zakresie pozwalają na identyfikację obwodów i urządzeń. Wymienionych wyżej stwierdzeń dokonuje się w oparciu o wymagania następujących norm: - PN - IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia wspólne. - PN - 92/E Symbole graficzne stosowane w schematach - PN - 90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi - PN - 88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa - PN - 92/N /01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa Połączenia przewodów Sprawdzeniu podlega stan połączenia przewodów a więc to, czy są wykonane w sposób zgodny z wymaganiami oraz przy użyciu odpowiednich metod i osprzętu oraz czy nacisk połączenia nie jest wywierany przez izolację, a także czy zaciski nie są narażone na naprężenia spowodowane przez podłączone przewody. Wymagania dotycząc połączeń przewodów podane są w normach: - PN-82/E Zaciski bezgwintowe, rozłączalne do łączenia przewodów o przekrojach do 16 mm 2 - PN - 75/E /13 Wyroby elektroinstalacyjne do użytku domowego i podobnego. Wymagania i badania podstawowe. Połączenia elektryczne i mechaniczne. Odbiór instalacji povyinien przebiegać z udziałem: - przedstawiciela Inwestora, - inżyniera budowy, - projektanta instalacji, - przedstawiciela wykonawcy, Wykonawca powinien przygotować do odbioru następujące dokumenty: - powykonawczy projekt techniczny protokoły pomiarów instalacji (j.w) - dziennik budowy - ważne świadectwa dopuszczenia urządzeń - atesty lub certyfikaty 9. Podstawa płatności 9.1.Wymagania ogólne. Ogólne ustalenia dotyczące podstawy rozliczenia robót podano w ST Wymagania ogólne 9.2.Zasady rozliczenia i płatności Rozliczenie robót montażowych instalacji elektrycznych wewnętrznych oraz oświetlenia boisk sportowych może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze lub etapami określonymi w umowie, po dokonaniu odbiorów częściowych robót. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawca następuje po dokonaniu odbioru pogwarancyjnego. strona 10

11 Podstawce rozliczenia oraz płatności wykonanego i odebranego zakresu robót stanowi wartość tych robót obliczona na podstawie: określonych w dokumentach umownych (ofercie) cen jednostkowych i ilości robót zaakceptowanych przez zamawiającego lub ustalonej w umowie kwoty ryczałtowej za określony zakres robót. Ceny jednostkowe wykonania, robót instalacji elektrycznych i słaboprądowych lub kwoty ryczałtowe obejmujące roboty instalacyjne uwzględniają również: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzędzi i sprzętu, obsługę sprzętu nie posiadającego etatowej obsługi, ustawienie i przestawienie drabin oraz lekkich rusztowana przestawnych umożliwiających wykonanie robót na wysokości do 4 m, (jeśli taka konieczność występuje), usuniecie wad i usterek oraz naprawienie uszkodzę powstałych w czasie robót, uporządkowanie miejsca wykonywania robót, usuniecie pozostałości, resztek i odpadów materiałów w sposób podany w specyfikacji technicznej, likwidacje stanowiska roboczego. W kwotach ryczałtowych ujęte są również koszty montażu, demontażu i pracy rusztowania niezbędnych do wykonania robót na wysokości do 4 m od poziomu terenu. Przy rozliczaniu robót według uzgodnionych cen jednostkowych koszty niezbędnych rusztowań mogą być uwzględnione w tych cenach lub stanowić podstawę oddzielnej płatności 10. Przepisy związane 10.1.Normy PN-IEC : Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Inne wyposażenie. Oprawy oświetleniowe i instalacje oświetleniowe. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. strona 11

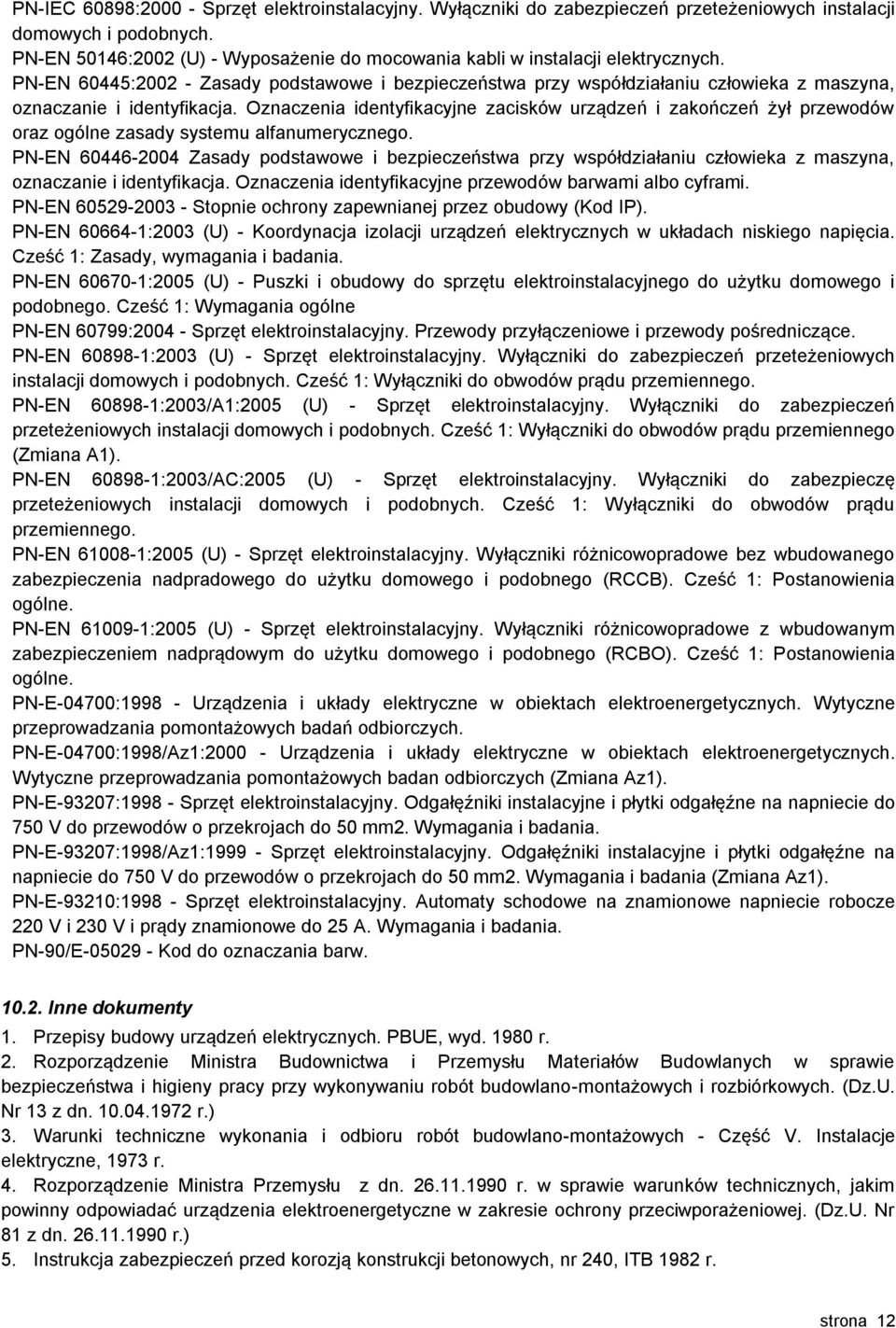

12 PN-IEC 60898: Sprzęt elektroinstalacyjny. Wyłączniki do zabezpieczeń przeteżeniowych instalacji domowych i podobnych. PN-EN 50146:2002 (U) - Wyposażenie do mocowania kabli w instalacji elektrycznych. PN-EN 60445: Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyna, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne zacisków urządzeń i zakończeń żył przewodów oraz ogólne zasady systemu alfanumerycznego. PN-EN Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyna, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi. PN-EN Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN :2003 (U) - Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Cześć 1: Zasady, wymagania i badania. PN-EN :2005 (U) - Puszki i obudowy do sprzętu elektroinstalacyjnego do użytku domowego i podobnego. Cześć 1: Wymagania ogólne PN-EN 60799: Sprzęt elektroinstalacyjny. Przewody przyłączeniowe i przewody pośredniczące. PN-EN :2003 (U) - Sprzęt elektroinstalacyjny. Wyłączniki do zabezpieczeń przeteżeniowych instalacji domowych i podobnych. Cześć 1: Wyłączniki do obwodów prądu przemiennego. PN-EN :2003/A1:2005 (U) - Sprzęt elektroinstalacyjny. Wyłączniki do zabezpieczeń przeteżeniowych instalacji domowych i podobnych. Cześć 1: Wyłączniki do obwodów prądu przemiennego (Zmiana A1). PN-EN :2003/AC:2005 (U) - Sprzęt elektroinstalacyjny. Wyłączniki do zabezpieczę przeteżeniowych instalacji domowych i podobnych. Cześć 1: Wyłączniki do obwodów prądu przemiennego. PN-EN :2005 (U) - Sprzęt elektroinstalacyjny. Wyłączniki różnicowopradowe bez wbudowanego zabezpieczenia nadpradowego do użytku domowego i podobnego (RCCB). Cześć 1: Postanowienia ogólne. PN-EN :2005 (U) - Sprzęt elektroinstalacyjny. Wyłączniki różnicowopradowe z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego (RCBO). Cześć 1: Postanowienia ogólne. PN-E-04700: Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych. PN-E-04700:1998/Az1: Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badan odbiorczych (Zmiana Az1). PN-E-93207: Sprzęt elektroinstalacyjny. Odgałęźniki instalacyjne i płytki odgałęźne na napniecie do 750 V do przewodów o przekrojach do 50 mm2. Wymagania i badania. PN-E-93207:1998/Az1: Sprzęt elektroinstalacyjny. Odgałęźniki instalacyjne i płytki odgałęźne na napniecie do 750 V do przewodów o przekrojach do 50 mm2. Wymagania i badania (Zmiana Az1). PN-E-93210: Sprzęt elektroinstalacyjny. Automaty schodowe na znamionowe napniecie robocze 220 V i 230 V i prądy znamionowe do 25 A. Wymagania i badania. PN-90/E Kod do oznaczania barw Inne dokumenty 1. Przepisy budowy urządzeń elektrycznych. PBUE, wyd r. 2. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych. (Dz.U. Nr 13 z dn r.) 3. Warunki techniczne wykonania i odbioru robót budowlano-montażowych - Część V. Instalacje elektryczne, 1973 r. 4. Rozporządzenie Ministra Przemysłu z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. (Dz.U. Nr 81 z dn r.) 5. Instrukcja zabezpieczeń przed korozją konstrukcji betonowych, nr 240, ITB 1982 r. strona 12
