1 W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU "TACY SAMI BUDOWA PLACU ZABAW DLA DZIECI NIEPEŁNOSPRAWNYCH" ADRES BUDOWY Al. im. płk. Wojciecha Szczepańskiego, Jarosław dz. nr ewid. 1545/ obręb 4 Jarosław SPORZĄDZIŁ UAN/III/7342/33/93 GRUDZIEŃ 2015

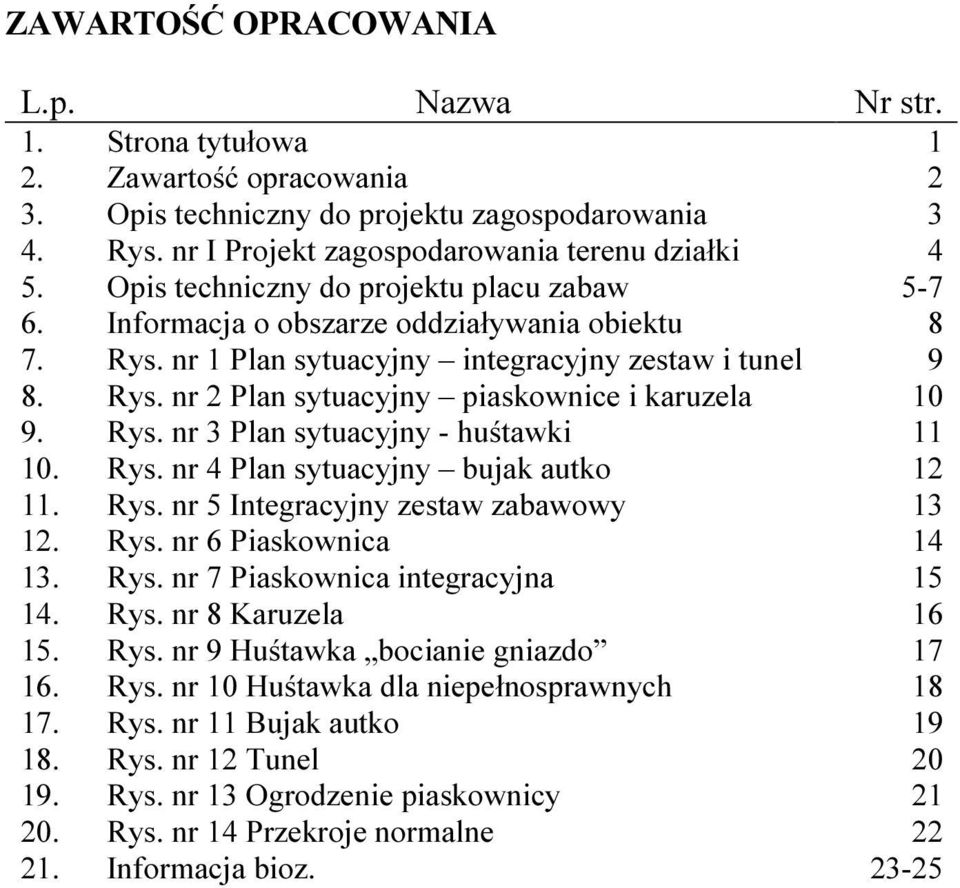

2 ZAWARTOŚĆ OPRACOWANIA L.p. Nazwa Nr str. 1. Strona tytułowa 1 2. Zawartość opracowania 2 3. Opis techniczny do projektu zagospodarowania 3 4. Rys. nr I Projekt zagospodarowania terenu działki 4 5. Opis techniczny do projektu placu zabaw 5-7. Informacja o obszarze oddziaływania obiektu Rys. nr 1 Plan sytuacyjny integracyjny zestaw i tunel Rys. nr 2 Plan sytuacyjny piaskownice i karuzela Rys. nr 3 Plan sytuacyjny - huśtawki Rys. nr 4 Plan sytuacyjny bujak autko Rys. nr 5 Integracyjny zestaw zabawowy Rys. nr Piaskownica Rys. nr 7 Piaskownica integracyjna Rys. nr 8 Karuzela Rys. nr 9 Huśtawka bocianie gniazdo Rys. nr 10 Huśtawka dla niepełnosprawnych Rys. nr 11 Bujak autko Rys. nr 12 Tunel Rys. nr 13 Ogrodzenie piaskownicy Rys. nr 14 Przekroje normalne Informacja bioz

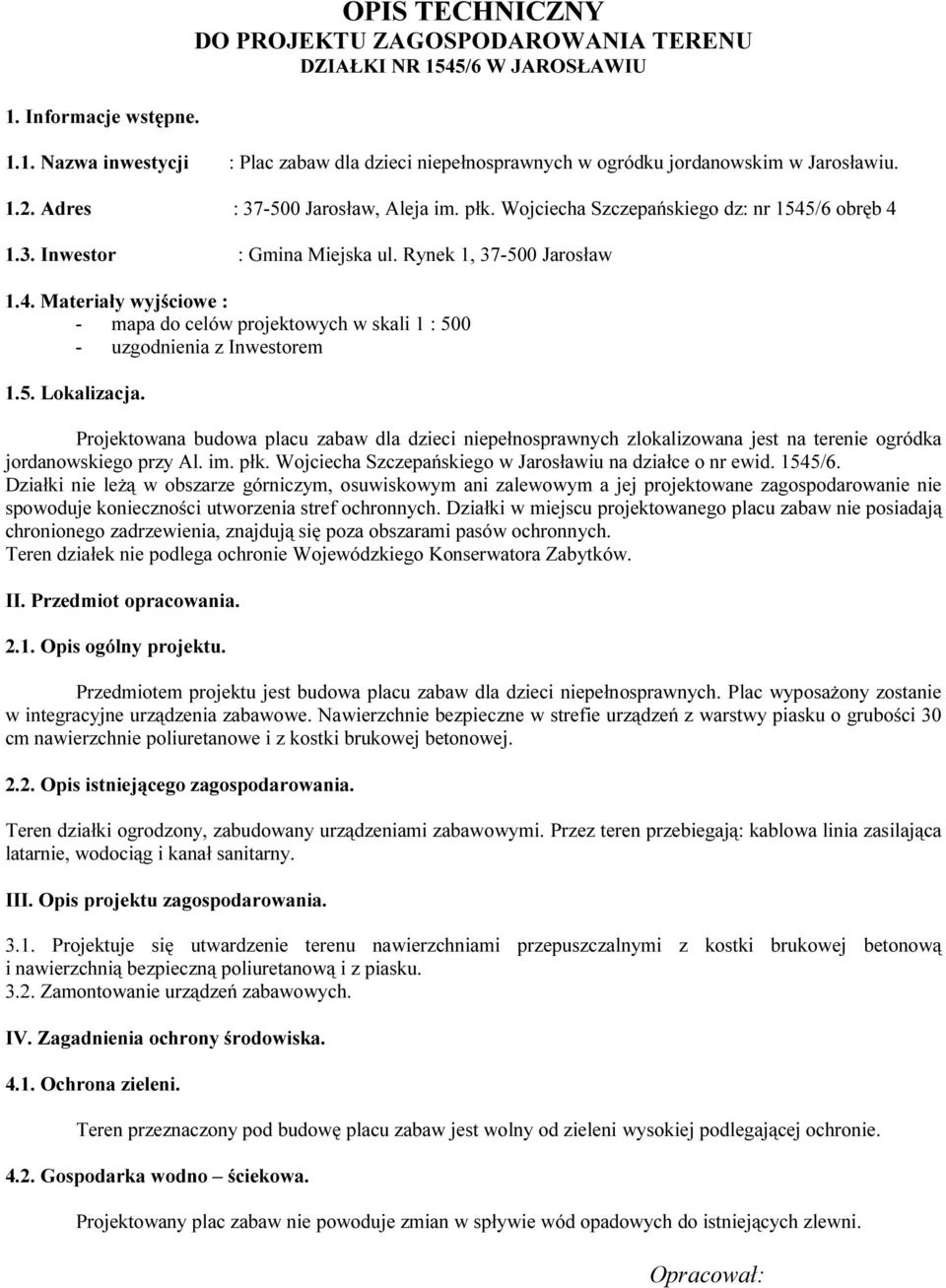

3 1. Informacje wstępne. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU DZIAŁKI NR 1545/ W JAROSŁAWIU 1.1. Nazwa inwestycji : Plac zabaw dla dzieci niepełnosprawnych w ogródku jordanowskim w Jarosławiu Adres : Jarosław, Aleja im. płk. Wojciecha Szczepańskiego dz: nr 1545/ obręb Inwestor : 1.4. Materiały wyjściowe : - mapa do celów projektowych w skali 1 : uzgodnienia z Inwestorem 1.5. Lokalizacja. Projektowana budowa placu zabaw dla dzieci niepełnosprawnych zlokalizowana jest na terenie ogródka jordanowskiego przy Al. im. płk. Wojciecha Szczepańskiego w Jarosławiu na działce o nr ewid. 1545/. Działki nie leżą w obszarze górniczym, osuwiskowym ani zalewowym a jej projektowane zagospodarowanie nie spowoduje konieczności utworzenia stref ochronnych. Działki w miejscu projektowanego placu zabaw nie posiadają chronionego zadrzewienia, znajdują się poza obszarami pasów ochronnych. Teren działek nie podlega ochronie Wojewódzkiego Konserwatora Zabytków. II. Przedmiot opracowania Opis ogólny projektu. Przedmiotem projektu jest budowa placu zabaw dla dzieci niepełnosprawnych. Plac wyposażony zostanie w integracyjne urządzenia zabawowe. Nawierzchnie bezpieczne w strefie urządzeń z warstwy piasku o grubości 30 cm nawierzchnie poliuretanowe i z kostki brukowej betonowej Opis istniejącego zagospodarowania. Teren działki ogrodzony, zabudowany urządzeniami zabawowymi. Przez teren przebiegają: kablowa linia zasilająca latarnie, wodociąg i kanał sanitarny. III. Opis projektu zagospodarowania Projektuje się utwardzenie terenu nawierzchniami przepuszczalnymi z kostki brukowej betonową i nawierzchnią bezpieczną poliuretanową i z piasku Zamontowanie urządzeń zabawowych. IV. Zagadnienia ochrony środowiska Ochrona zieleni. Teren przeznaczony pod budowę placu zabaw jest wolny od zieleni wysokiej podlegającej ochronie Gospodarka wodno ściekowa. Projektowany plac zabaw nie powoduje zmian w spływie wód opadowych do istniejących zlewni. :

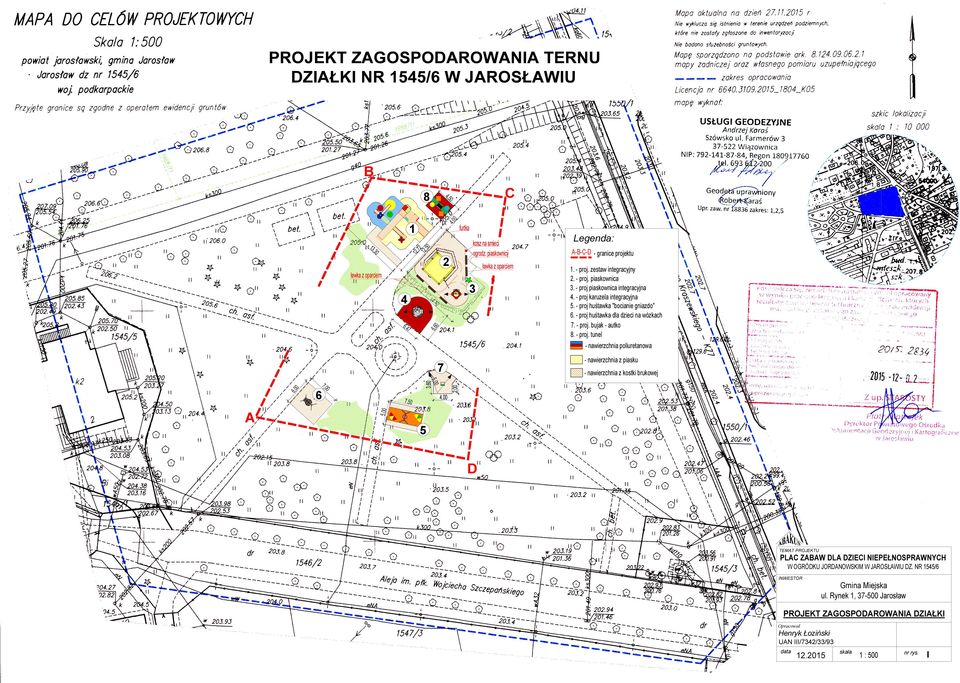

4 PROJEKT ZAGOSPODAROWANIA TERNU DZIAŁKI NR 1545/ W JAROSŁAWIU B 4,0 0 1 furtka kosz na smieci ogrodz. piaskownicy 12, 72 12, 50 13, 30 C 4, ławka z oparciem ławka z oparciem , 10 47, 0,4 7 Legenda: A-B-C-D - granice projektu 1. - proj. zestaw integracyjny 2. - proj. piaskownica 3. - proj piaskownica integracyjna 4. - proj karuzela integracyjna 5. - proj huśtawka "bocianie gniazdo". - proj huśtawka dla dzieci na wózkach 7. - proj. bujak - autko 8. - proj. tunel - nawierzchnia poliuretanowa - nawierzchnia z piasku - nawierzchnia z kostki brukowej 2,00 3,0 7,0 0 4,00 7,50 5,00 A 5,00, D W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ PROJEKT ZAGOSPODAROWANIA DZIAŁKI data skala 1 : 500 I

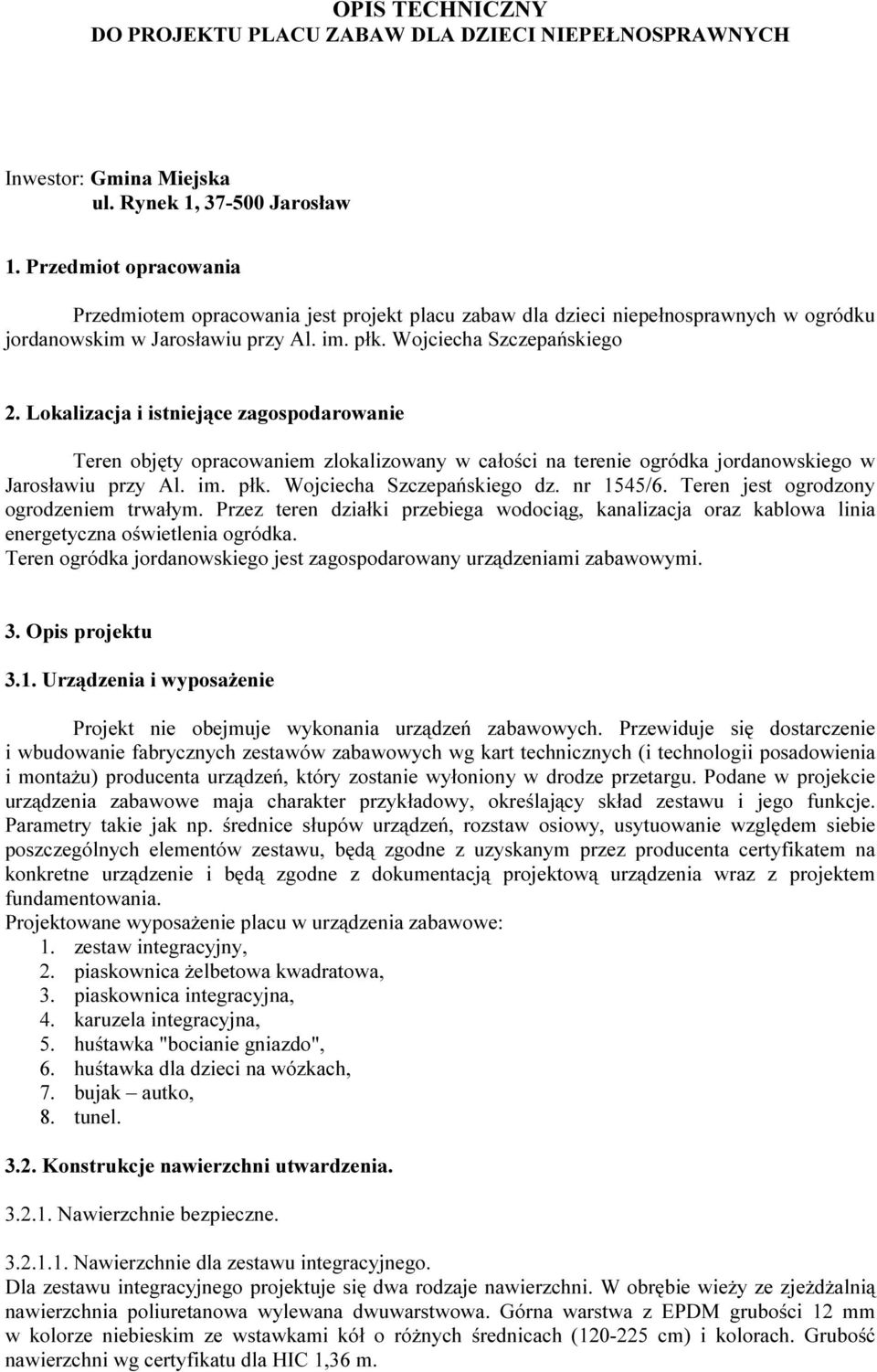

5 OPIS TECHNICZNY DO PROJEKTU PLACU ZABAW DLA DZIECI NIEPEŁNOSPRAWNYCH Inwestor: 1. Przedmiot opracowania Przedmiotem opracowania jest projekt placu zabaw dla dzieci niepełnosprawnych w ogródku jordanowskim w Jarosławiu przy Al. im. płk. Wojciecha Szczepańskiego 2. Lokalizacja i istniejące zagospodarowanie Teren objęty opracowaniem zlokalizowany w całości na terenie ogródka jordanowskiego w Jarosławiu przy Al. im. płk. Wojciecha Szczepańskiego dz. nr 1545/. Teren jest ogrodzony ogrodzeniem trwałym. Przez teren działki przebiega wodociąg, kanalizacja oraz kablowa linia energetyczna oświetlenia ogródka. Teren ogródka jordanowskiego jest zagospodarowany urządzeniami zabawowymi. 3. Opis projektu 3.1. Urządzenia i wyposażenie Projekt nie obejmuje wykonania urządzeń zabawowych. Przewiduje się dostarczenie i wbudowanie fabrycznych zestawów zabawowych wg kart technicznych (i technologii posadowienia i montażu) producenta urządzeń, który zostanie wyłoniony w drodze przetargu. Podane w projekcie urządzenia zabawowe maja charakter przykładowy, określający skład zestawu i jego funkcje. Parametry takie jak np. średnice słupów urządzeń, rozstaw osiowy, usytuowanie względem siebie poszczególnych elementów zestawu, będą zgodne z uzyskanym przez producenta certyfikatem na konkretne urządzenie i będą zgodne z dokumentacją projektową urządzenia wraz z projektem fundamentowania. Projektowane wyposażenie placu w urządzenia zabawowe: 1. zestaw integracyjny, 2. piaskownica żelbetowa kwadratowa, 3. piaskownica integracyjna, 4. karuzela integracyjna, 5. huśtawka "bocianie gniazdo",. huśtawka dla dzieci na wózkach, 7. bujak autko, 8. tunel Konstrukcje nawierzchni utwardzenia Nawierzchnie bezpieczne Nawierzchnie dla zestawu integracyjnego. Dla zestawu integracyjnego projektuje się dwa rodzaje nawierzchni. W obrębie wieży ze zjeżdżalnią nawierzchnia poliuretanowa wylewana dwuwarstwowa. Górna warstwa z EPDM grubości 12 mm w kolorze niebieskim ze wstawkami kół o różnych średnicach ( cm) i kolorach. Grubość nawierzchni wg certyfikatu dla HIC 1,3 m.

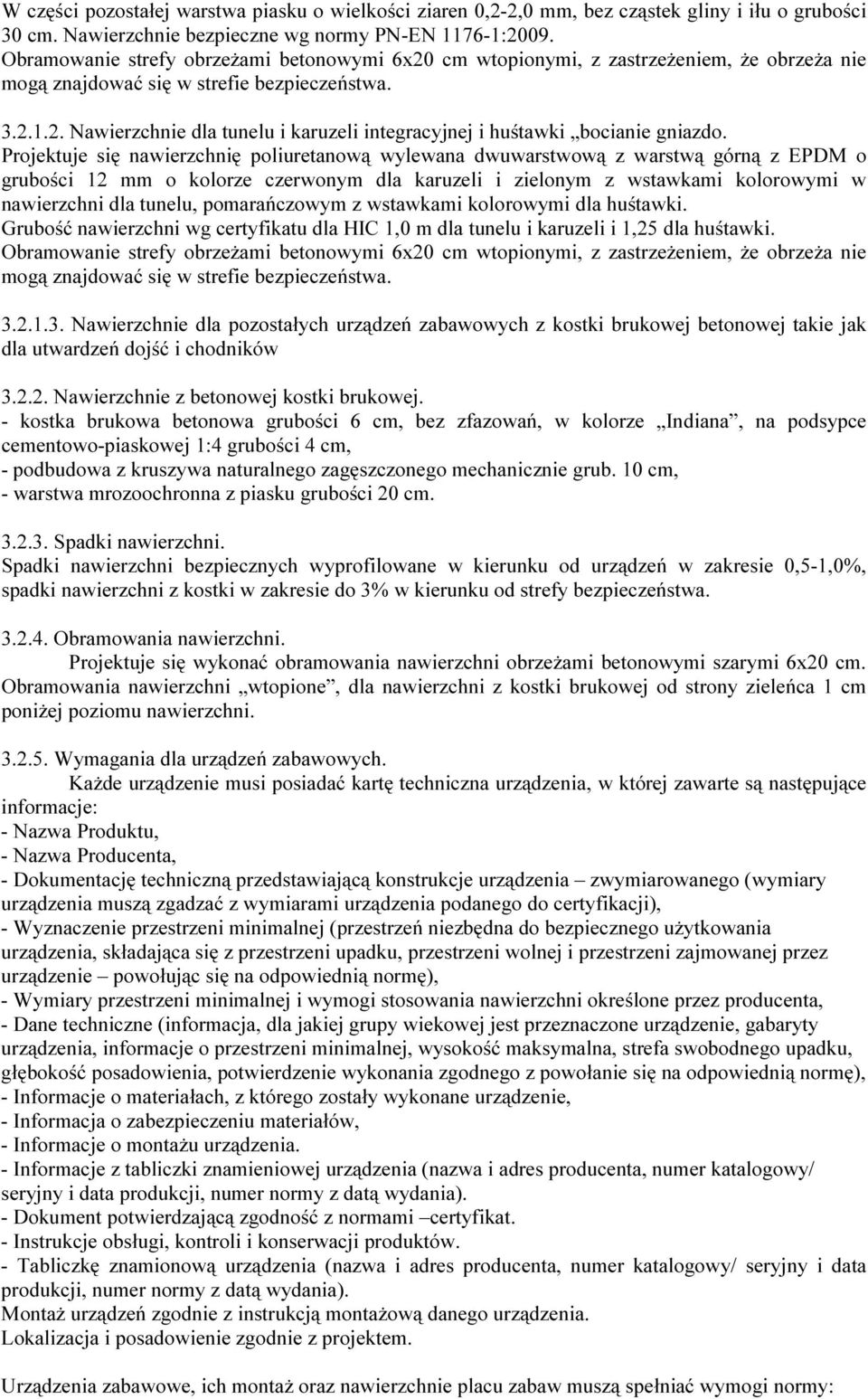

6 W części pozostałej warstwa piasku o wielkości ziaren 0,2-2,0 mm, bez cząstek gliny i iłu o grubości 30 cm. Nawierzchnie bezpieczne wg normy PN-EN 117-1:2009. Obramowanie strefy obrzeżami betonowymi x20 cm wtopionymi, z zastrzeżeniem, że obrzeża nie mogą znajdować się w strefie bezpieczeństwa Nawierzchnie dla tunelu i karuzeli integracyjnej i huśtawki bocianie gniazdo. Projektuje się nawierzchnię poliuretanową wylewana dwuwarstwową z warstwą górną z EPDM o grubości 12 mm o kolorze czerwonym dla karuzeli i zielonym z wstawkami kolorowymi w nawierzchni dla tunelu, pomarańczowym z wstawkami kolorowymi dla huśtawki. Grubość nawierzchni wg certyfikatu dla HIC 1,0 m dla tunelu i karuzeli i 1,25 dla huśtawki. Obramowanie strefy obrzeżami betonowymi x20 cm wtopionymi, z zastrzeżeniem, że obrzeża nie mogą znajdować się w strefie bezpieczeństwa Nawierzchnie dla pozostałych urządzeń zabawowych z kostki brukowej betonowej takie jak dla utwardzeń dojść i chodników Nawierzchnie z betonowej kostki brukowej. - kostka brukowa betonowa grubości cm, bez zfazowań, w kolorze Indiana, na podsypce cementowo-piaskowej 1:4 grubości 4 cm, - podbudowa z kruszywa naturalnego zagęszczonego mechanicznie grub. 10 cm, - warstwa mrozoochronna z piasku grubości 20 cm Spadki nawierzchni. Spadki nawierzchni bezpiecznych wyprofilowane w kierunku od urządzeń w zakresie 0,5-1,0%, spadki nawierzchni z kostki w zakresie do 3% w kierunku od strefy bezpieczeństwa Obramowania nawierzchni. Projektuje się wykonać obramowania nawierzchni obrzeżami betonowymi szarymi x20 cm. Obramowania nawierzchni wtopione, dla nawierzchni z kostki brukowej od strony zieleńca 1 cm poniżej poziomu nawierzchni Wymagania dla urządzeń zabawowych. Każde urządzenie musi posiadać kartę techniczna urządzenia, w której zawarte są następujące informacje: - Nazwa Produktu, - Nazwa Producenta, - Dokumentację techniczną przedstawiającą konstrukcje urządzenia zwymiarowanego (wymiary urządzenia muszą zgadzać z wymiarami urządzenia podanego do certyfikacji), - Wyznaczenie przestrzeni minimalnej (przestrzeń niezbędna do bezpiecznego użytkowania urządzenia, składająca się z przestrzeni upadku, przestrzeni wolnej i przestrzeni zajmowanej przez urządzenie powołując się na odpowiednią normę), - Wymiary przestrzeni minimalnej i wymogi stosowania nawierzchni określone przez producenta, - Dane techniczne (informacja, dla jakiej grupy wiekowej jest przeznaczone urządzenie, gabaryty urządzenia, informacje o przestrzeni minimalnej, wysokość maksymalna, strefa swobodnego upadku, głębokość posadowienia, potwierdzenie wykonania zgodnego z powołanie się na odpowiednią normę), - Informacje o materiałach, z którego zostały wykonane urządzenie, - Informacja o zabezpieczeniu materiałów, - Informacje o montażu urządzenia. - Informacje z tabliczki znamieniowej urządzenia (nazwa i adres producenta, numer katalogowy/ seryjny i data produkcji, numer normy z datą wydania). - Dokument potwierdzającą zgodność z normami certyfikat. - Instrukcje obsługi, kontroli i konserwacji produktów. - Tabliczkę znamionową urządzenia (nazwa i adres producenta, numer katalogowy/ seryjny i data produkcji, numer normy z datą wydania). Montaż urządzeń zgodnie z instrukcją montażową danego urządzenia. Lokalizacja i posadowienie zgodnie z projektem. Urządzenia zabawowe, ich montaż oraz nawierzchnie placu zabaw muszą spełniać wymogi normy:

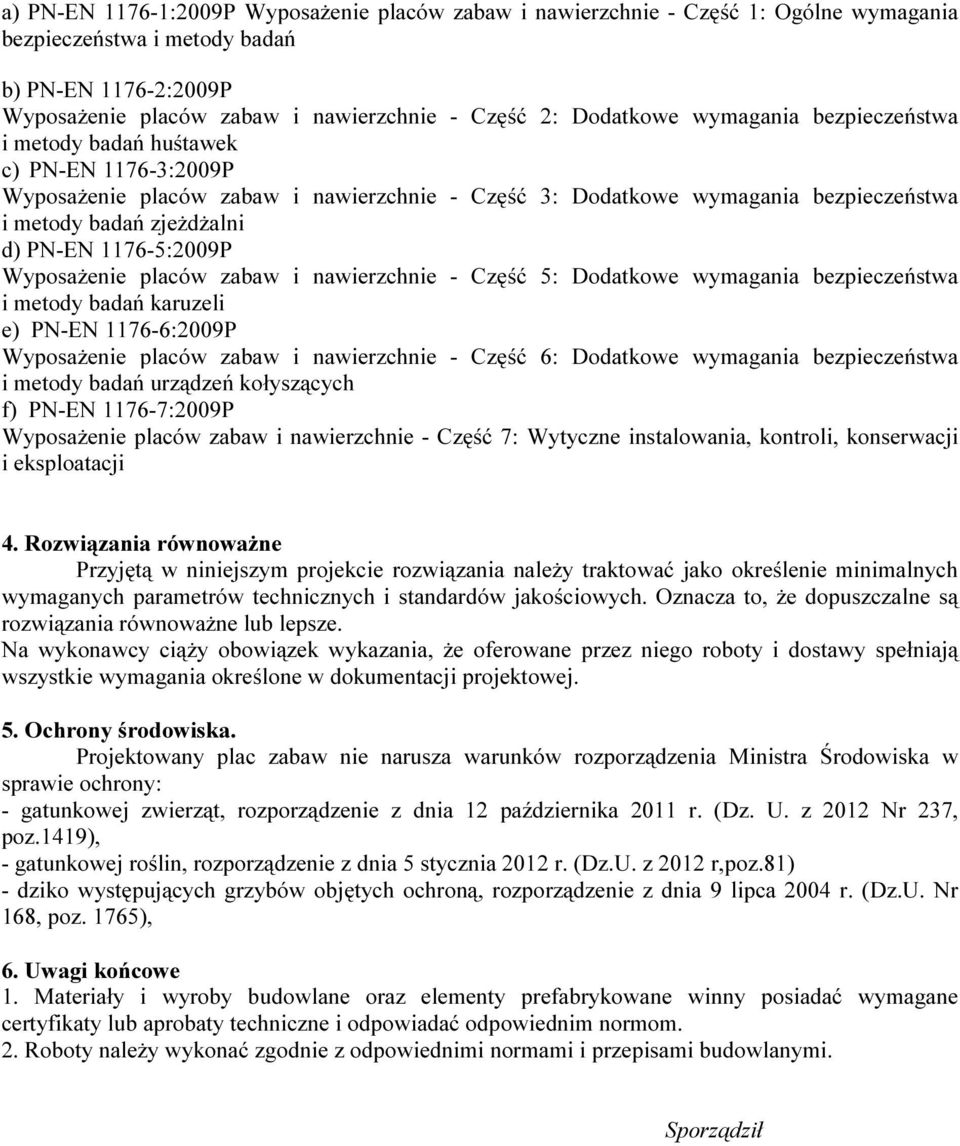

7 a) PN-EN 117-1:2009P Wyposażenie placów zabaw i nawierzchnie - Część 1: Ogólne wymagania bezpieczeństwa i metody badań b) PN-EN 117-2:2009P Wyposażenie placów zabaw i nawierzchnie - Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek c) PN-EN 117-3:2009P Wyposażenie placów zabaw i nawierzchnie - Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni d) PN-EN 117-5:2009P Wyposażenie placów zabaw i nawierzchnie - Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli e) PN-EN 117-:2009P Wyposażenie placów zabaw i nawierzchnie - Część : Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących f) PN-EN 117-7:2009P Wyposażenie placów zabaw i nawierzchnie - Część 7: Wytyczne instalowania, kontroli, konserwacji i eksploatacji 4. Rozwiązania równoważne Przyjętą w niniejszym projekcie rozwiązania należy traktować jako określenie minimalnych wymaganych parametrów technicznych i standardów jakościowych. Oznacza to, że dopuszczalne są rozwiązania równoważne lub lepsze. Na wykonawcy ciąży obowiązek wykazania, że oferowane przez niego roboty i dostawy spełniają wszystkie wymagania określone w dokumentacji projektowej. 5. Ochrony środowiska. Projektowany plac zabaw nie narusza warunków rozporządzenia Ministra Środowiska w sprawie ochrony: - gatunkowej zwierząt, rozporządzenie z dnia 12 października 2011 r. (Dz. U. z 2012 Nr 237, poz.1419), - gatunkowej roślin, rozporządzenie z dnia 5 stycznia 2012 r. (Dz.U. z 2012 r,poz.81) - dziko występujących grzybów objętych ochroną, rozporządzenie z dnia 9 lipca 2004 r. (Dz.U. Nr 18, poz. 175),. Uwagi końcowe 1. Materiały i wyroby budowlane oraz elementy prefabrykowane winny posiadać wymagane certyfikaty lub aprobaty techniczne i odpowiadać odpowiednim normom. 2. Roboty należy wykonać zgodnie z odpowiednimi normami i przepisami budowlanymi. Sporządził

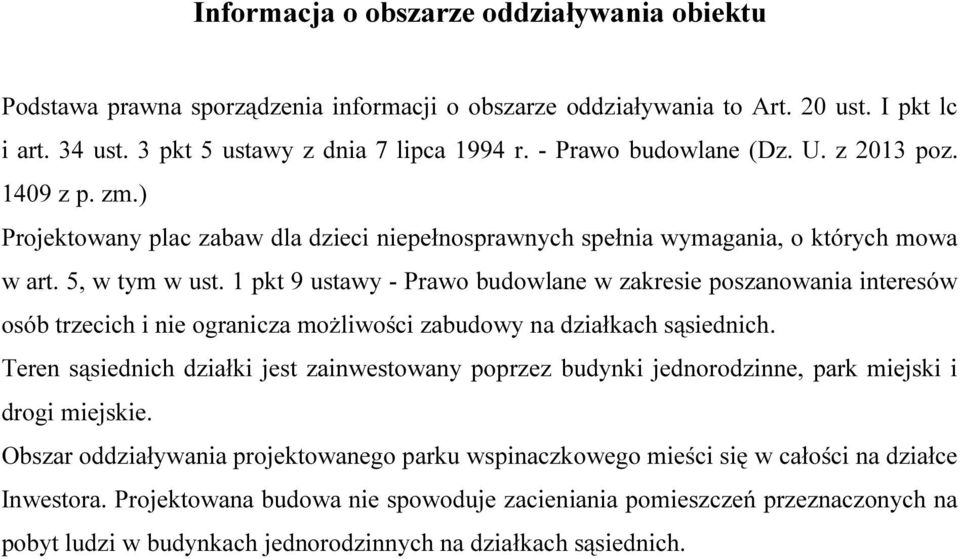

8 Informacja o obszarze oddziaływania obiektu Podstawa prawna sporządzenia informacji o obszarze oddziaływania to Art. 20 ust. I pkt lc i art. 34 ust. 3 pkt 5 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2013 poz z p. zm.) Projektowany plac zabaw dla dzieci niepełnosprawnych spełnia wymagania, o których mowa w art. 5, w tym w ust. 1 pkt 9 ustawy - Prawo budowlane w zakresie poszanowania interesów osób trzecich i nie ogranicza możliwości zabudowy na działkach sąsiednich. Teren sąsiednich działki jest zainwestowany poprzez budynki jednorodzinne, park miejski i drogi miejskie. Obszar oddziaływania projektowanego parku wspinaczkowego mieści się w całości na działce Inwestora. Projektowana budowa nie spowoduje zacieniania pomieszczeń przeznaczonych na pobyt ludzi w budynkach jednorodzinnych na działkach sąsiednich.

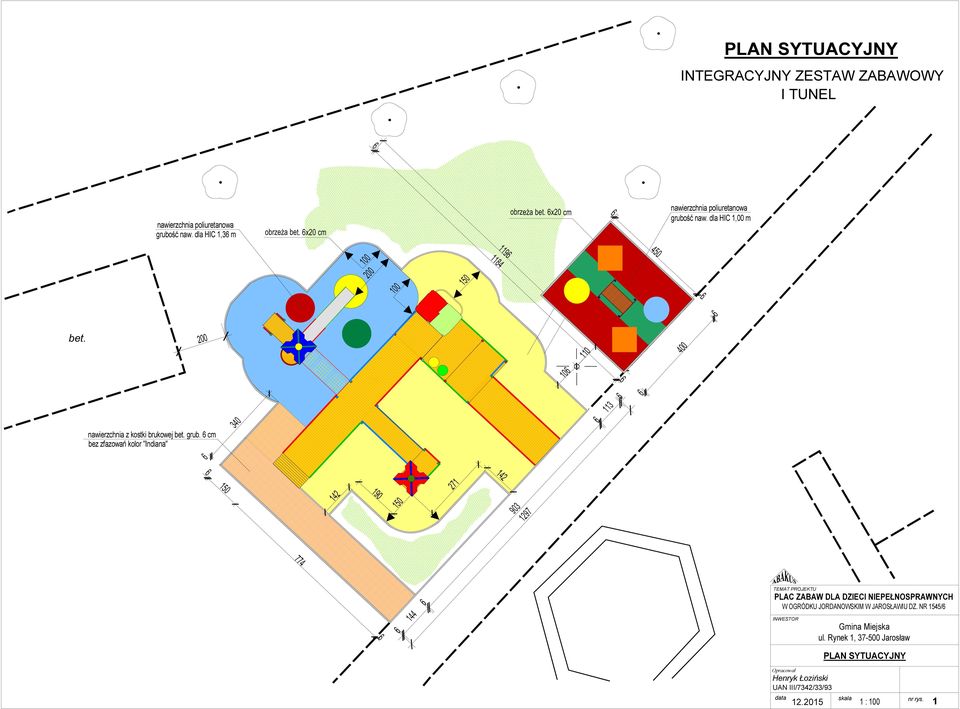

9 PLAN SYTUACYJNY INTEGRACYJNY ZESTAW ZABAWOWY I TUNEL obrzeża bet. x20 cm piasek 0,2-2 mm nawierzchnia poliuretanowa grubość naw. dla HIC 1,3 m nawierzchnia poliuretanowa grubość naw. dla HIC 1,00 m obrzeża bet. x20 cm obrzeza bet. x20 cm nawierzchnia z kostki brukowej bet. grub. cm bez zfazowań kolor "Indiana" W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ bet. PLAN SYTUACYJNY data skala 1 : 100 1

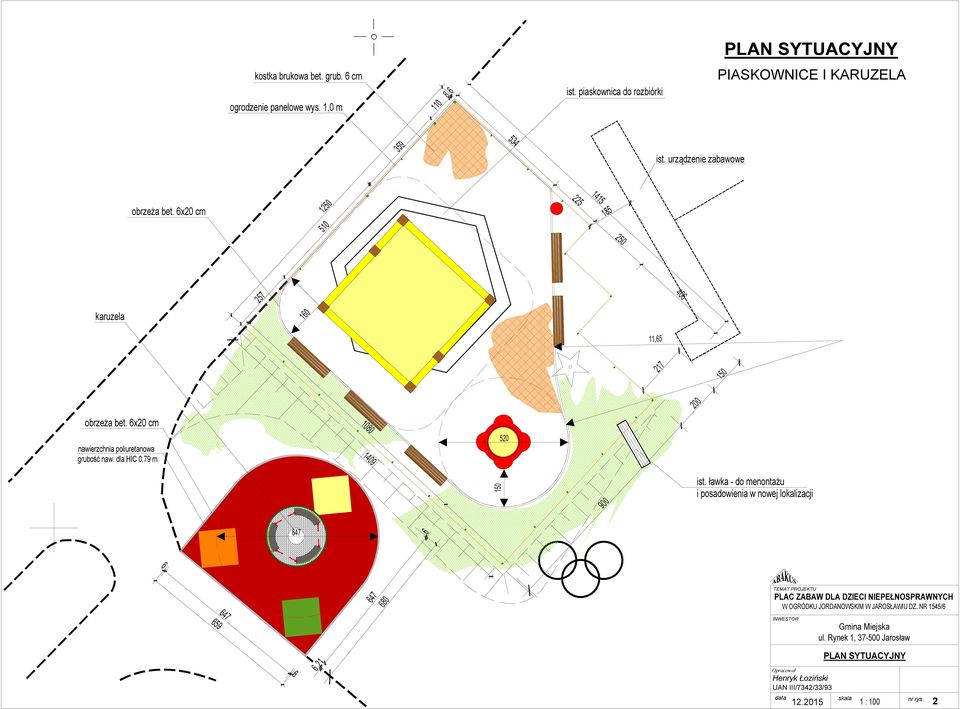

10 PLAN SYTUACYJNY PIASKOWNICE I KARUZELA kostka brukowa bet. grub. cm 8 ist. piaskownica do rozbiórki 110 ogrodzenie panelowe wys. 1,0 m ist. urządzenie zabawowe obrzeża bet. x20 cm karuzela , obrzeża bet. x20 cm nawierzchnia poliuretanowa grubość naw. dla HIC 0,79 m 9 ist. ławka - do menontażu i posadowienia w nowej lokalizacji W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ 1 PLAN SYTUACYJNY data skala 1 : 100 2

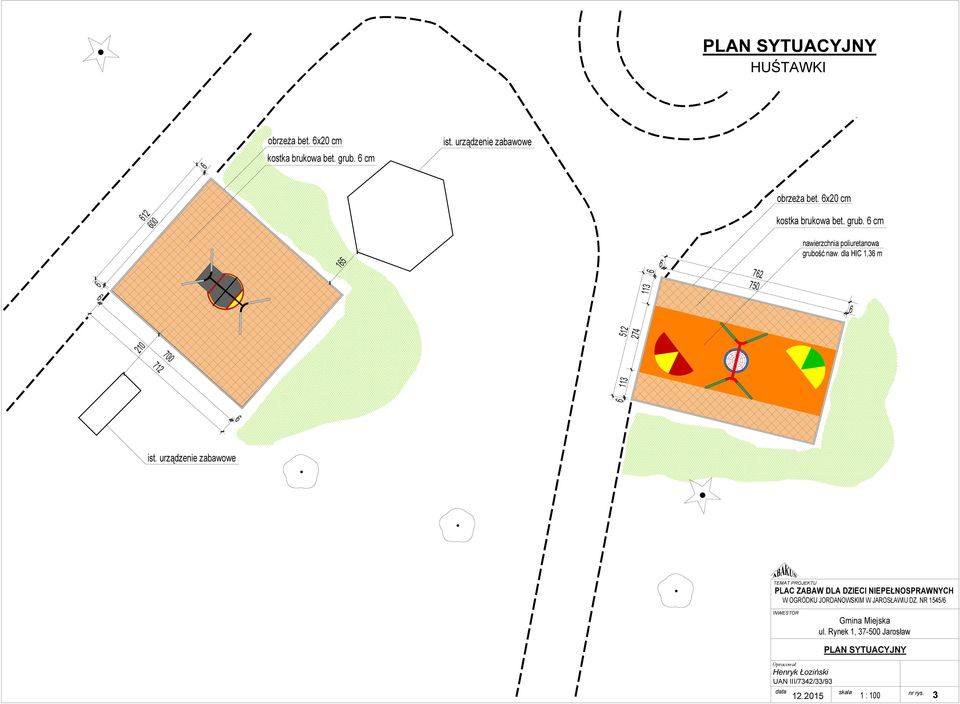

11 PLAN SYTUACYJNY HUŚTAWKI obrzeża bet. x20 cm ist. urządzenie zabawowe kostka brukowa bet. grub. cm obrzeża bet. x20 cm kostka brukowa bet. grub. cm nawierzchnia poliuretanowa grubość naw. dla HIC 1,3 m ist. urządzenie zabawowe W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ PLAN SYTUACYJNY data skala 1 : 100 3

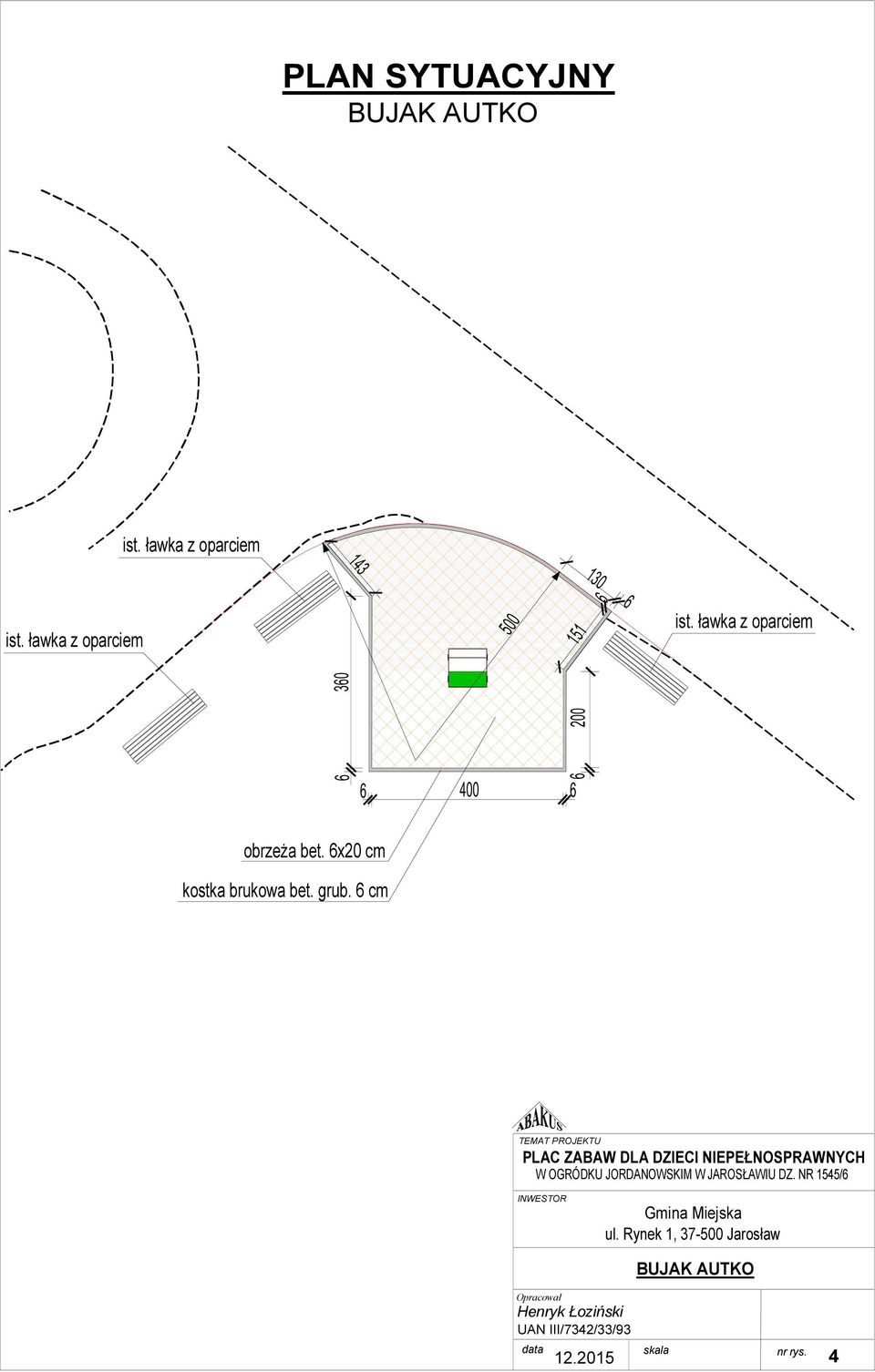

12 PLAN SYTUACYJNY BUJAK AUTKO ist. ławka z oparciem 143 ist. ławka z oparciem ist. ławka z oparciem obrzeża bet. x20 cm kostka brukowa bet. grub. cm W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ BUJAK AUTKO data skala 4

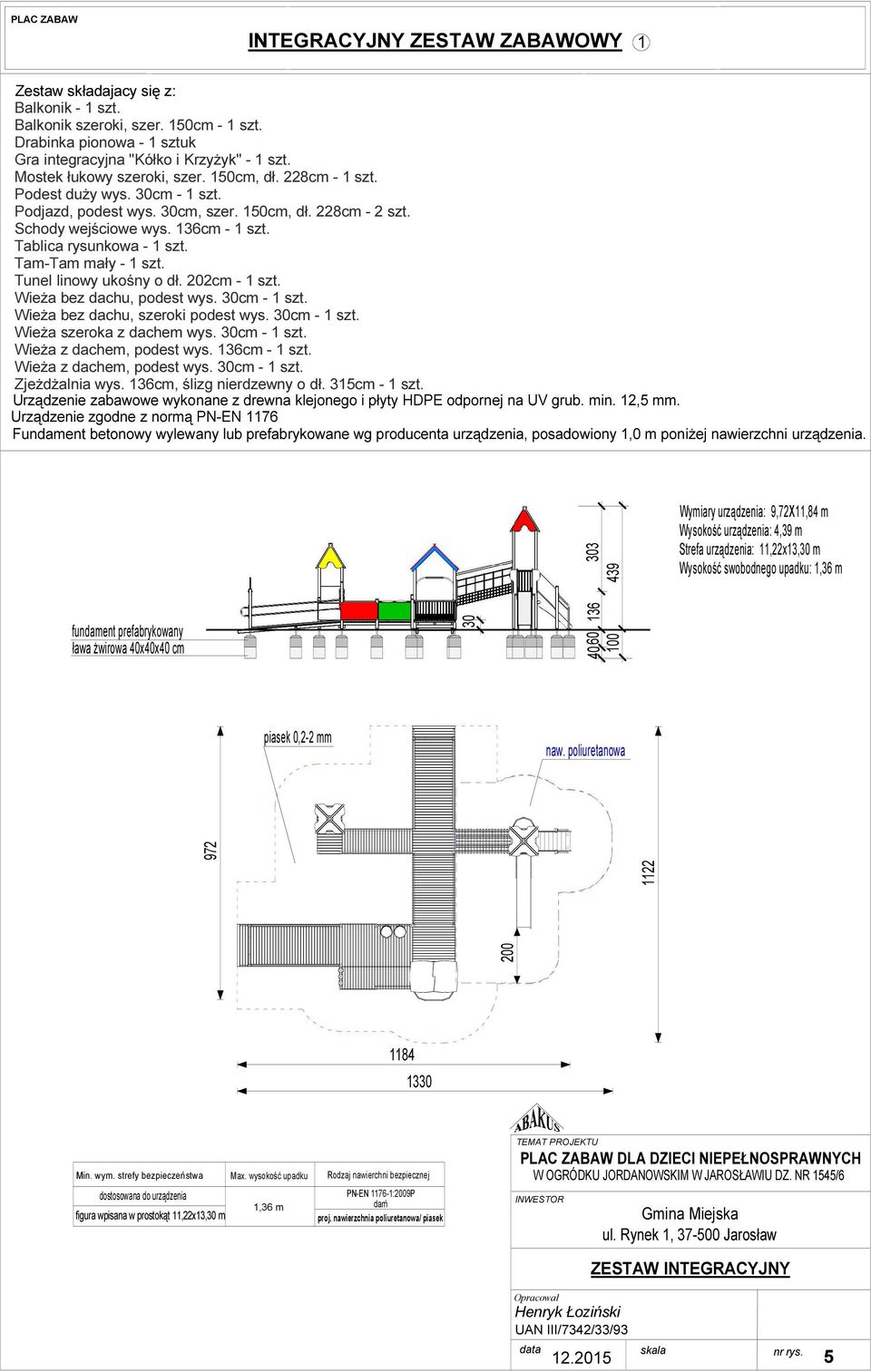

13 PLAC ZABAW INTEGRACYJNY ZESTAW ZABAWOWY 1 Zestaw składajacy się z: Balkonik - 1 szt. Balkonik szeroki, szer. cm - 1 szt. Drabinka pionowa - 1 sztuk Gra integracyjna "Kółko i Krzyżyk" - 1 szt. Mostek łukowy szeroki, szer. cm, dł. 228cm - 1 szt. Podest duży wys. 30cm - 1 szt. Podjazd, podest wys. 30cm, szer. cm, dł. 228cm - 2 szt. Schody wejściowe wys. 13cm - 1 szt. Tablica rysunkowa - 1 szt. Tam-Tam mały - 1 szt. Tunel linowy ukośny o dł. 202cm - 1 szt. Wieża bez dachu, podest wys. 30cm - 1 szt. Wieża bez dachu, szeroki podest wys. 30cm - 1 szt. Wieża szeroka z dachem wys. 30cm - 1 szt. Wieża z dachem, podest wys. 13cm - 1 szt. Wieża z dachem, podest wys. 30cm - 1 szt. Zjeżdżalnia wys. 13cm, ślizg nierdzewny o dł. 315cm - 1 szt. Urządzenie zabawowe wykonane z drewna klejonego i płyty HDPE odpornej na UV grub. min. 12,5 mm. Urządzenie zgodne z normą PN-EN 117 Fundament betonowy wylewany lub prefabrykowane wg producenta urządzenia, posadowiony 1,0 m poniżej nawierzchni urządzenia. fundament prefabrykowany ława żwirowa 40x40x40 cm Wymiary urządzenia: 9,72X11,84 m Wysokość urządzenia: 4,39 m Strefa urządzenia: 11,22x13,30 m Wysokość swobodnego upadku: 1,3 m piasek 0,2-2 mm naw. poliuretanowa Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia figura wpisana w prostokąt 11,22x13,30 m PN-EN 117-1:2009P 1,3 m darń proj. nawierzchnia poliuretanowa/ piasek W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ ZESTAW INTEGRACYJNY data skala 5

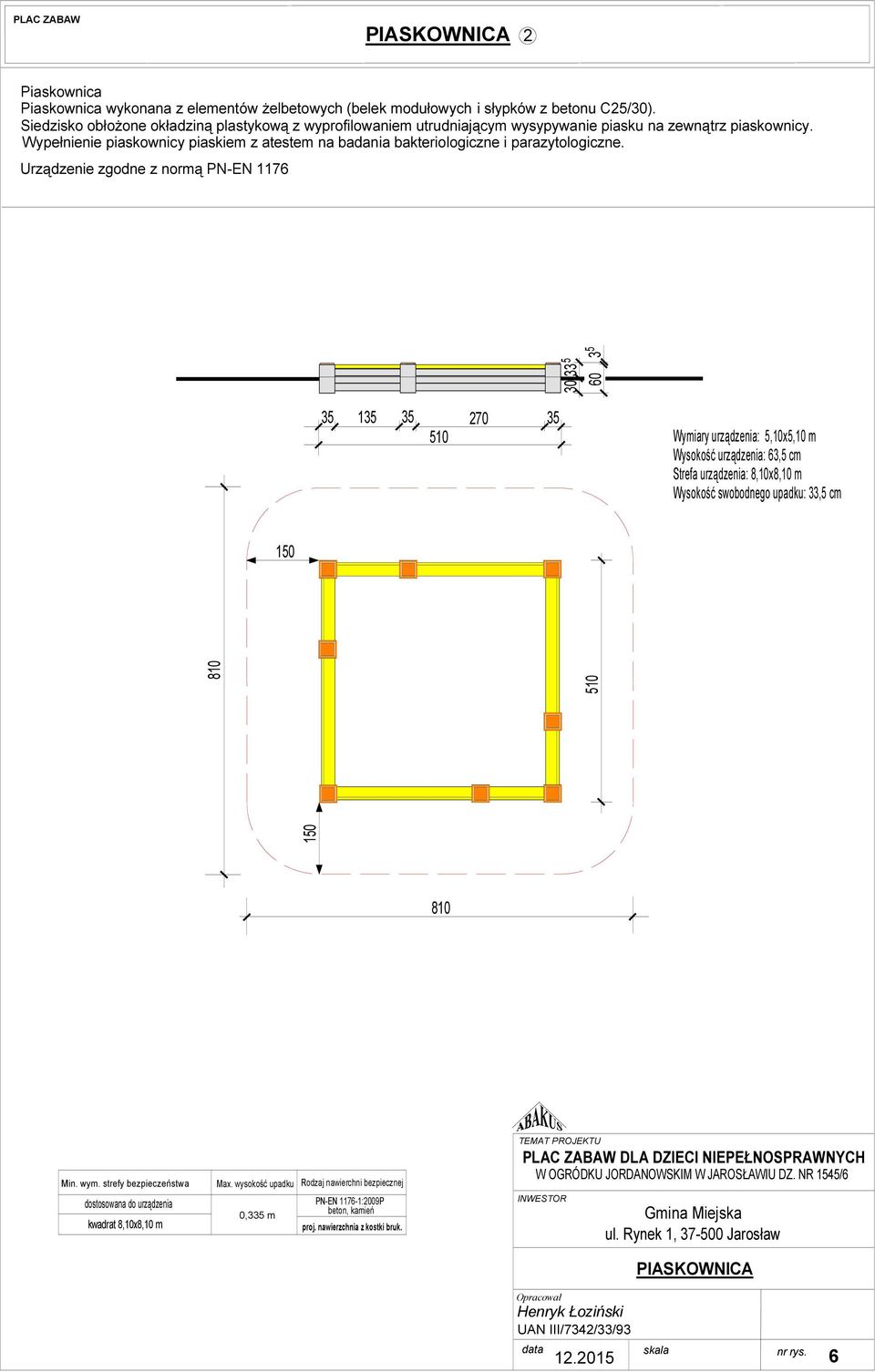

14 PLAC ZABAW PIASKOWNICA 2 Piaskownica Piaskownica wykonana z elementów żelbetowych (belek modułowych i słypków z betonu C25/30). Siedzisko obłożone okładziną plastykową z wyprofilowaniem utrudniającym wysypywanie piasku na zewnątrz piaskownicy. Wypełnienie piaskownicy piaskiem z atestem na badania bakteriologiczne i parazytologiczne. Urządzenie zgodne z normą PN-EN Wymiary urządzenia: 5,10x5,10 m Wysokość urządzenia: 3,5 cm Strefa urządzenia: 8,10x8,10 m Wysokość swobodnego upadku: 33,5 cm Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 0,335 m beton, kamień kwadrat 8,10x8,10 m proj. nawierzchnia z kostki bruk. W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ PIASKOWNICA data skala

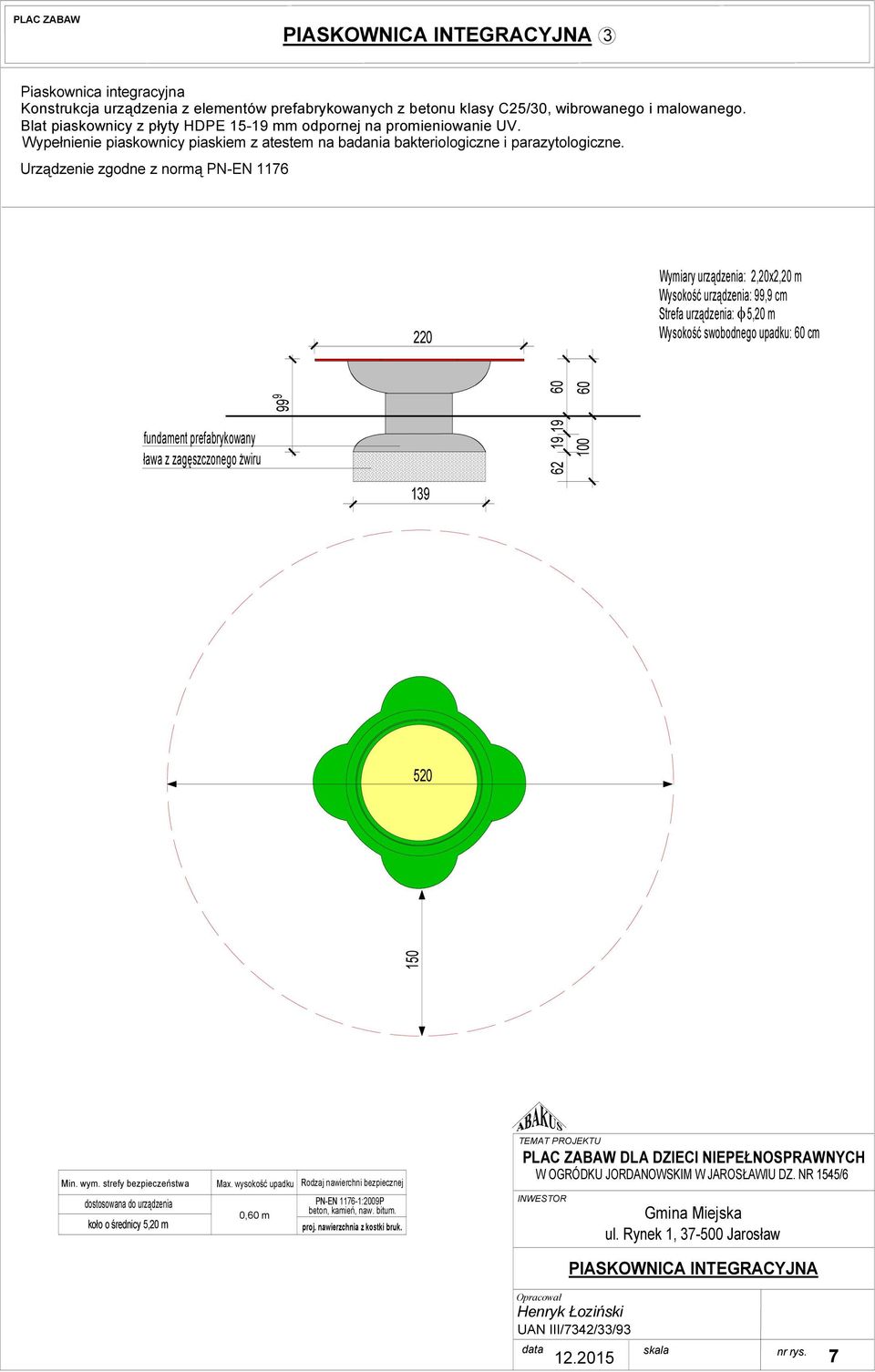

15 PLAC ZABAW PIASKOWNICA INTEGRACYJNA 3 Piaskownica integracyjna Konstrukcja urządzenia z elementów prefabrykowanych z betonu klasy C25/30, wibrowanego i malowanego. Blat piaskownicy z płyty HDPE mm odpornej na promieniowanie UV. Wypełnienie piaskownicy piaskiem z atestem na badania bakteriologiczne i parazytologiczne. Urządzenie zgodne z normą PN-EN Wymiary urządzenia: 2,20x2,20 m Wysokość urządzenia: 99,9 cm Strefa urządzenia: φ 5,20 m Wysokość swobodnego upadku: 0 cm fundament prefabrykowany ława z zagęszczonego żwiru Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 0,0 m beton, kamień, naw. bitum. koło o średnicy 5,20 m proj. nawierzchnia z kostki bruk. W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ PIASKOWNICA INTEGRACYJNA data skala 7

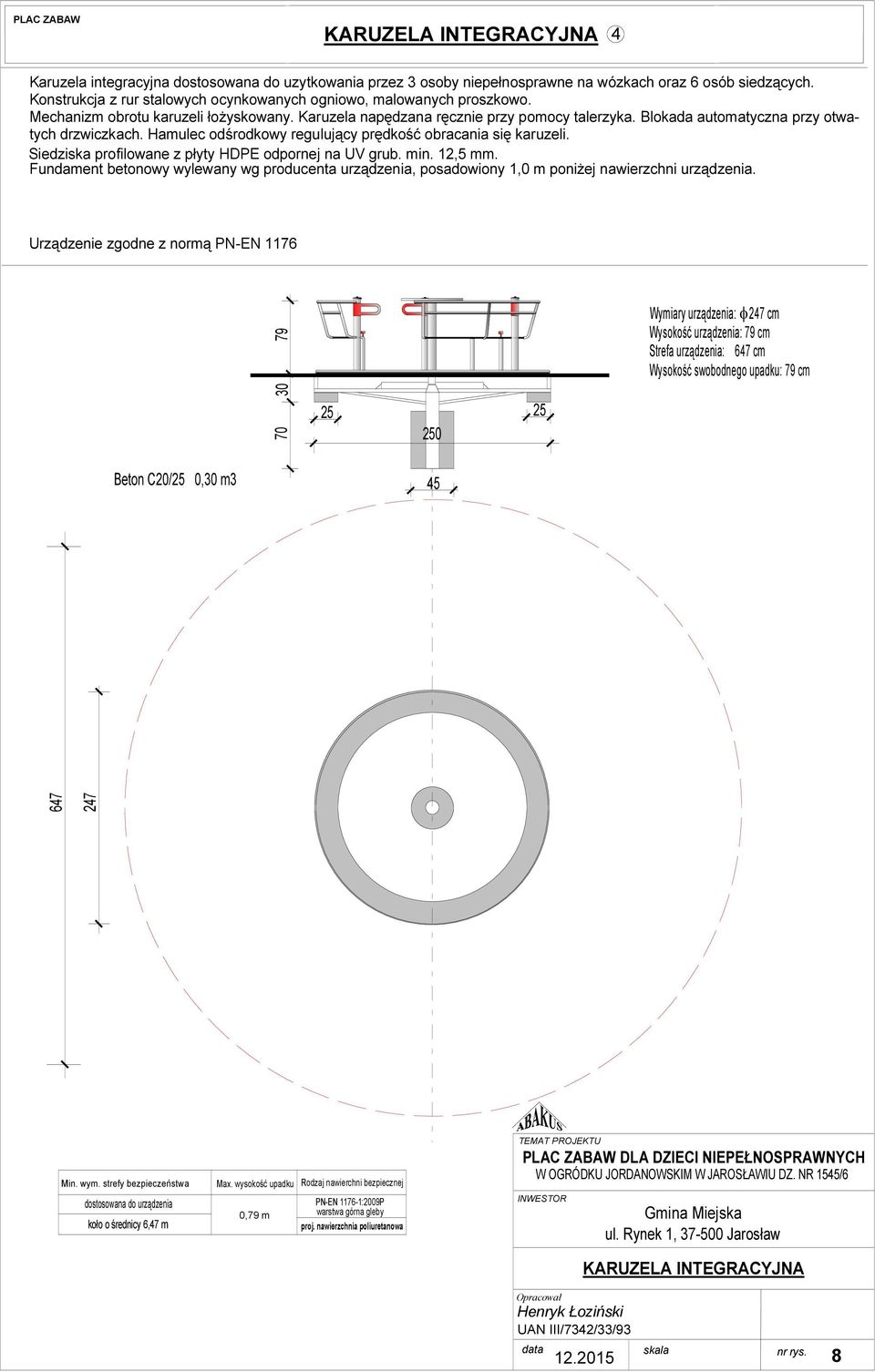

16 PLAC ZABAW KARUZELA INTEGRACYJNA 4 Karuzela integracyjna dostosowana do uzytkowania przez 3 osoby niepełnosprawne na wózkach oraz osób siedzących. Konstrukcja z rur stalowych ocynkowanych ogniowo, malowanych proszkowo. Mechanizm obrotu karuzeli łożyskowany. Karuzela napędzana ręcznie przy pomocy talerzyka. Blokada automatyczna przy otwatych drzwiczkach. Hamulec odśrodkowy regulujący prędkość obracania się karuzeli. Siedziska profilowane z płyty HDPE odpornej na UV grub. min. 12,5 mm. Fundament betonowy wylewany wg producenta urządzenia, posadowiony 1,0 m poniżej nawierzchni urządzenia. Urządzenie zgodne z normą PN-EN Wymiary urządzenia: φ 247 cm Wysokość urządzenia: 79 cm Strefa urządzenia: 47 cm Wysokość swobodnego upadku: 79 cm Beton C20/25 0,30 m Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 0,79 m warstwa górna gleby koło o średnicy,47 m proj. nawierzchnia poliuretanowa W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ KARUZELA INTEGRACYJNA data skala 8

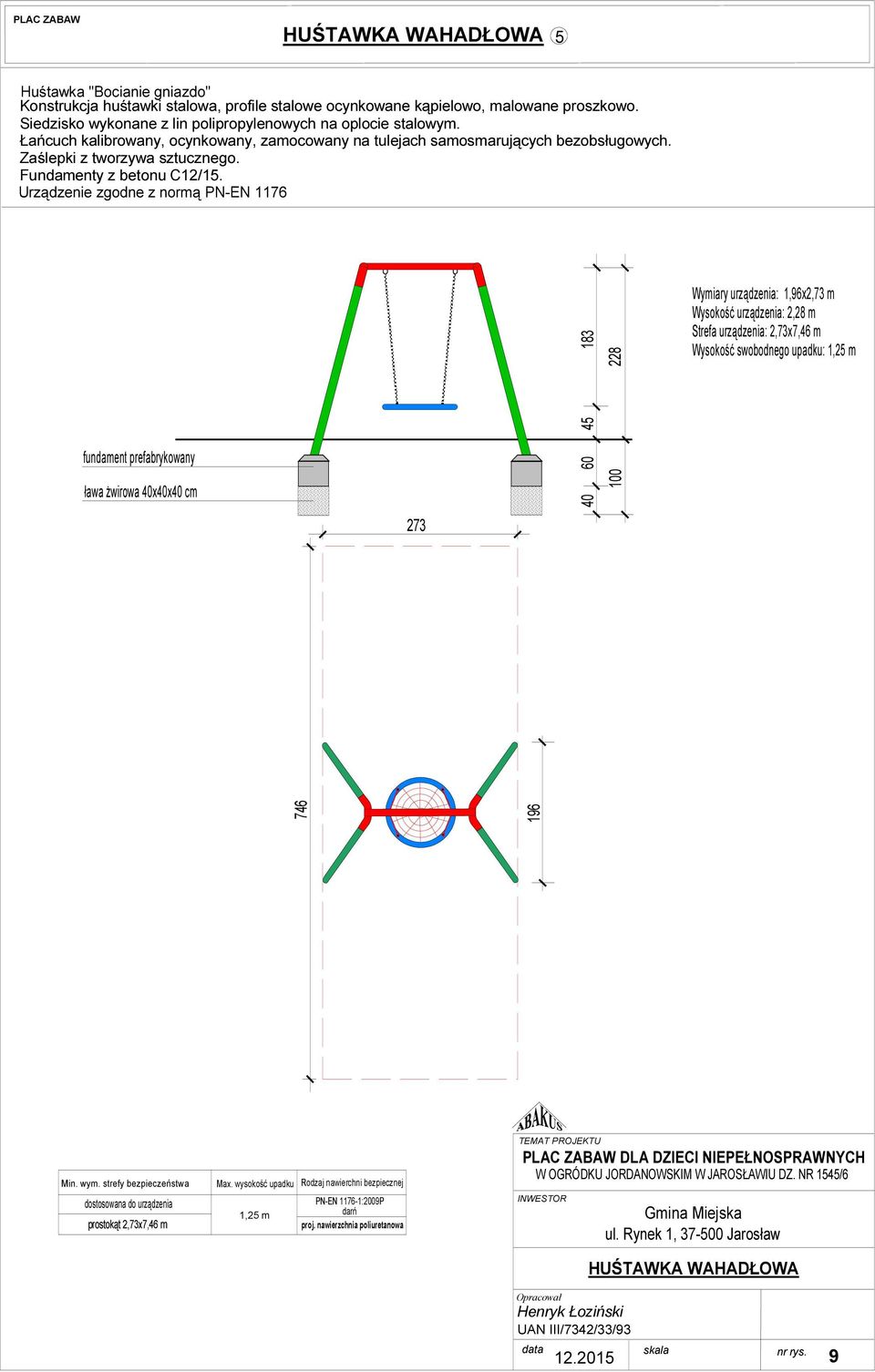

17 PLAC ZABAW HUŚTAWKA WAHADŁOWA 5 Huśtawka "Bocianie gniazdo" Konstrukcja huśtawki stalowa, profile stalowe ocynkowane kąpielowo, malowane proszkowo. Siedzisko wykonane z lin polipropylenowych na oplocie stalowym. Łańcuch kalibrowany, ocynkowany, zamocowany na tulejach samosmarujących bezobsługowych. Zaślepki z tworzywa sztucznego. Fundamenty z betonu C12/15. Urządzenie zgodne z normą PN-EN Wymiary urządzenia: 1,9x2,73 m Wysokość urządzenia: 2,28 m Strefa urządzenia: 2,73x7,4 m Wysokość swobodnego upadku: 1,25 m fundament prefabrykowany ława żwirowa 40x40x40 cm Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 1,25 m darń prostokąt 2,73x7,4 m proj. nawierzchnia poliuretanowa W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ HUŚTAWKA WAHADŁOWA data skala 9

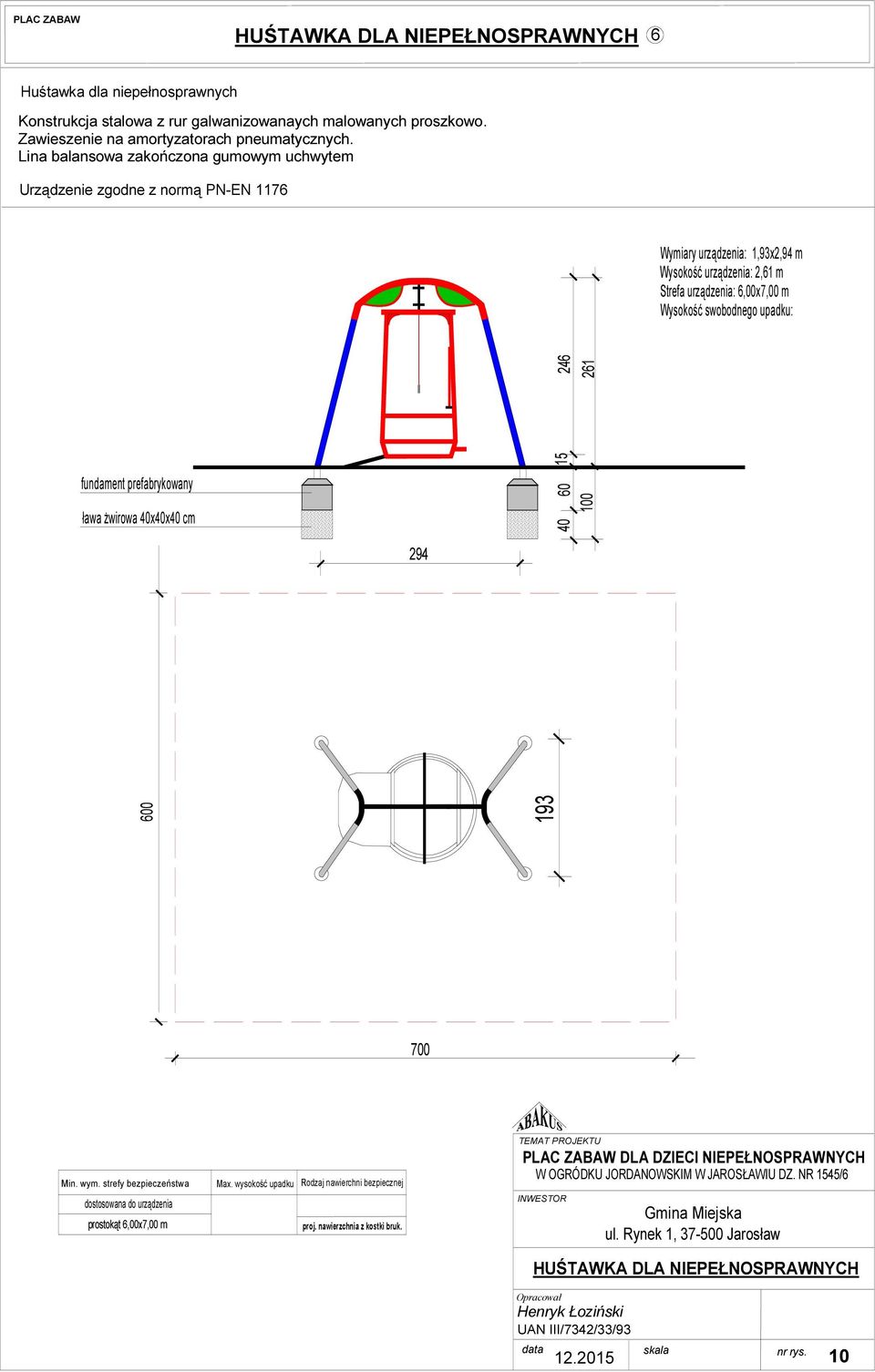

18 PLAC ZABAW HUŚTAWKA DLA NIEPEŁNOSPRAWNYCH Huśtawka dla niepełnosprawnych Konstrukcja stalowa z rur galwanizowanaych malowanych proszkowo. Zawieszenie na amortyzatorach pneumatycznych. Lina balansowa zakończona gumowym uchwytem Urządzenie zgodne z normą PN-EN 117 Wymiary urządzenia: 1,93x2,94 m Wysokość urządzenia: 2,1 m Strefa urządzenia:,00x7,00 m Wysokość swobodnego upadku: fundament prefabrykowany ława żwirowa 40x40x40 cm Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia prostokąt,00x7,00 m proj. nawierzchnia z kostki bruk. W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ HUŚTAWKA DLA NIEPEŁNOSPRAWNYCH data skala 10

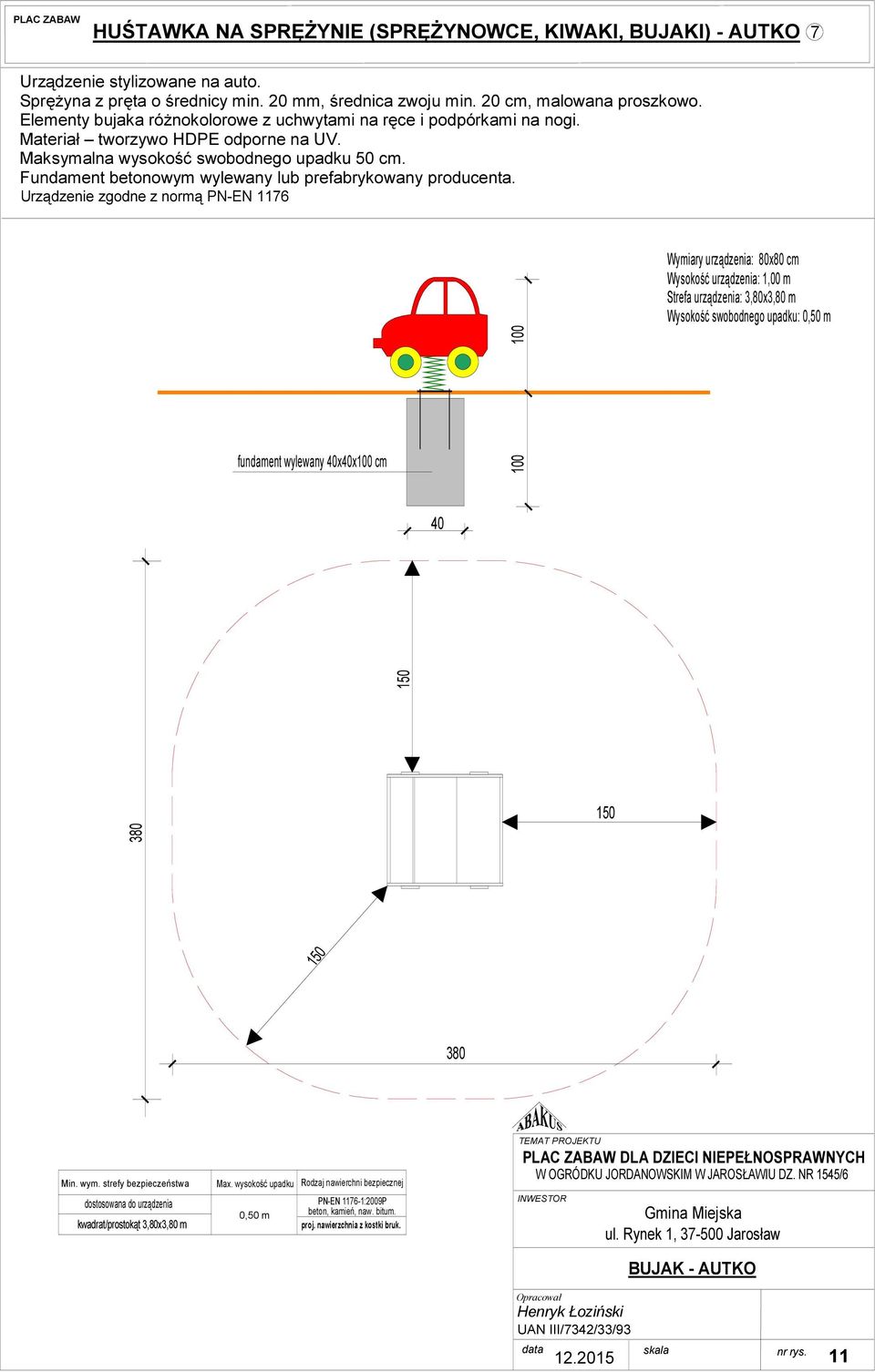

19 PLAC ZABAW HUŚTAWKA NA SPRĘŻYNIE (SPRĘŻYNOWCE, KIWAKI, BUJAKI) - AUTKO 7 Urządzenie stylizowane na auto. Sprężyna z pręta o średnicy min. 20 mm, średnica zwoju min. 20 cm, malowana proszkowo. Elementy bujaka różnokolorowe z uchwytami na ręce i podpórkami na nogi. Materiał tworzywo HDPE odporne na UV. Maksymalna wysokość swobodnego upadku 50 cm. Fundament betonowym wylewany lub prefabrykowany producenta. Urządzenie zgodne z normą PN-EN Wymiary urządzenia: 80x80 cm Wysokość urządzenia: 1,00 m Strefa urządzenia: 3,80x3,80 m Wysokość swobodnego upadku: 0,50 m fundament wylewany 40x40x100 cm Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 0,50 m beton, kamień, naw. bitum. kwadrat/prostokąt 3,80x3,80 m proj. nawierzchnia z kostki bruk. W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ BUJAK - AUTKO data skala 11

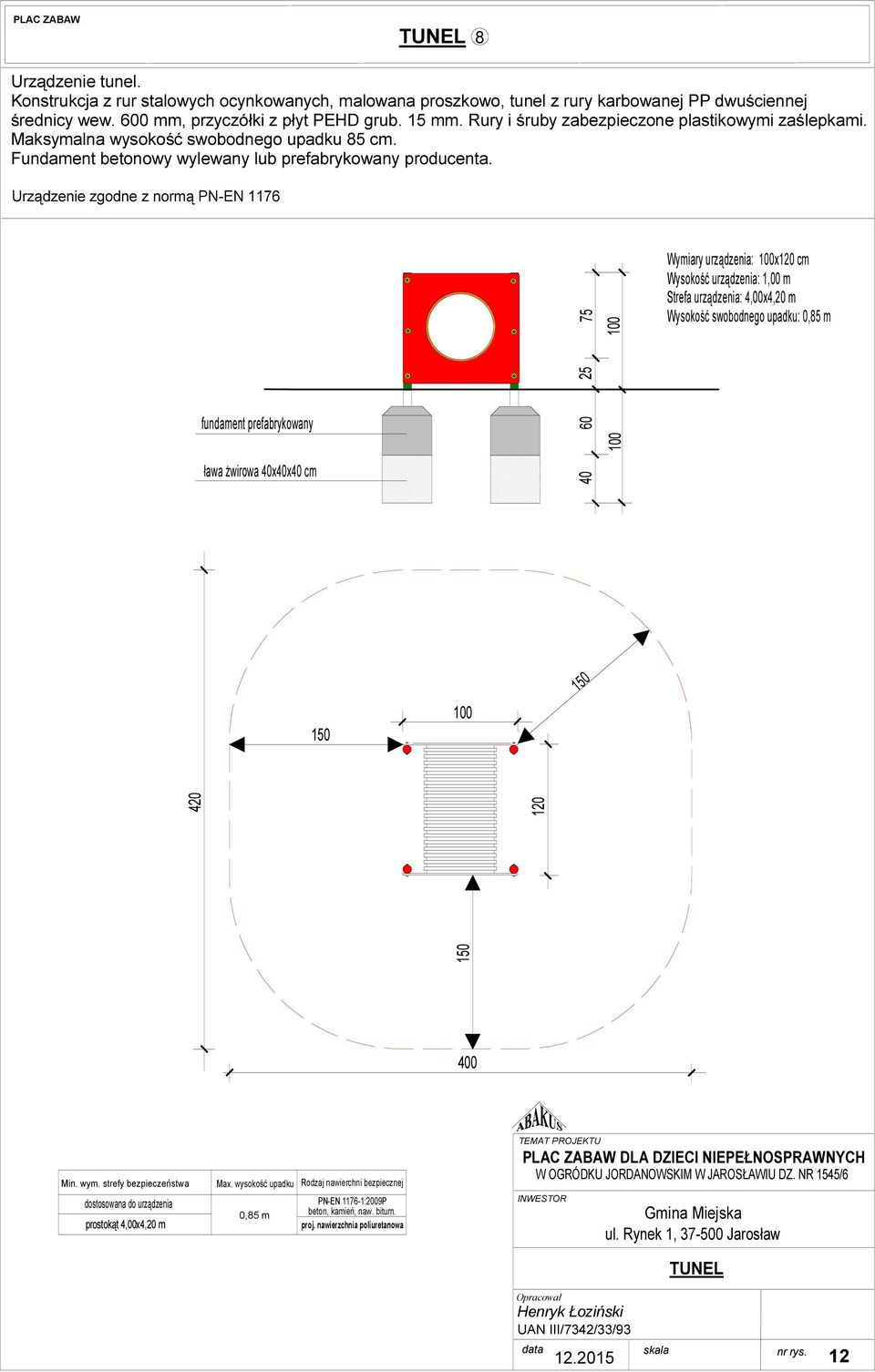

20 PLAC ZABAW TUNEL 8 Urządzenie tunel. Konstrukcja z rur stalowych ocynkowanych, malowana proszkowo, tunel z rury karbowanej PP dwuściennej średnicy wew. 00 mm, przyczółki z płyt PEHD grub. 15 mm. Rury i śruby zabezpieczone plastikowymi zaślepkami. Maksymalna wysokość swobodnego upadku 85 cm. Fundament betonowy wylewany lub prefabrykowany producenta. Urządzenie zgodne z normą PN-EN 117 fundament prefabrykowany ława żwirowa 40x40x40 cm Wymiary urządzenia: 100x120 cm Wysokość urządzenia: 1,00 m Strefa urządzenia: 4,00x4,20 m Wysokość swobodnego upadku: 0,85 m Min. wym. strefy bezpieczeństwa Max. wysokość upadku Rodzaj nawierchni bezpiecznej dostosowana do urządzenia PN-EN 117-1:2009P 0,85 m beton, kamień, naw. bitum. prostokąt 4,00x4,20 m proj. nawierzchnia poliuretanowa W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ TUNEL data skala 12

21 WEWNĘTRZNE OGRODZENIE PANELOWE 1,00 2,00 1, beton C15/ Siatka stalowa zgrzewana, o oczku 50x200 mm z drutów ocynkowanych i malowanych proszkowo w kolorze pomaranczowym RAL Druty pionowe zwieńczenia obciete fabrycznie przed malowaniem. Słupki stalowe z profili zamknietych 40x0x2 mm z listwą maskującą mocowania paneli. Słupki ocynkowane ogniowo i malowane proszkowo w kolorz niebieskim RAL Furtka systemowa z profili zamknietych z wypełnieniem panelowym z zamknieciem na klucz. Fundamenty ogrodzenia betonowe wylewane z betonu C15/20 posadowione na głębokosci 1,0 m od terenu. W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ OGRODZENIE PIASKOWNIC data skala 13

22 PRZEKROJE NORMALNE NAWIERZCHNIA Z BETONOWEJ KOSTK BRUKOWEJ 1 kostka brukowa bet. grub. cm (bez zfazowań, kolor "Indiana") podsypka cem.-piask. 4 cm obrzeże bet. x20 cm podbudowa z pospółki grub. 10 cm warstwa mrozochronna z piasku grub. 20 cm 40 cm NAWIERZCHNIA POLIURETANOWA strefa bezpieczeństwa obrzeże bet. x20 cm nawierzchnia poliuretanowa dwuwarstwowa (grub. zależna od uzyskanej certyfikacji przez producenta nawierzchni dla HIC) podbudowa zasadnicza z chudego betonu Rm=9,0 MPa grub. 12 cm warstwa mrozochronna z piasku grub. (25) 24 cm (grub. uzależniona od grub. nawierzchni) 40 cm NAWIERZCHNIA BEZPIECZNA Z PIASKU strefa bezpieczeństwa piasek 0,2-2,0 mm bez cząstek gliny i iłu 30 cm obrzeże bet. x20 cm W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU DZ. NR 1545/ PRZEKROJE NORMALNE data skala 14

23 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego PARK WSPINACZKOWY DLA DZIECI W OGRÓDKU JORDANOWSKIM W JAROSŁAWIU Inwestor Sporządził grudzień 2015

24 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Budowa parku wspinaczkowego dla dzieci w ogródku jordanowskim w Jarosławiu przy Al. im. płk. Wojciecha Szczepańskiego Przygotowanie i zagospodarowanie placu budowy: a) protokolarne przejęcie od inwestora placu budowy oraz dokumentacji, b) ogrodzenie terenu wraz z oznakowaniem tablicami ostrzegawczymi i informacyjnymi. c) zaplanowanie dróg dojazdowych dla sprzętu budowlanego (koparka, dźwig, betonomieszarka, samochody ciężarowe) Roboty budowlano montażowe - wykopy fundamentowe głębokości do 1,0 m, - betonowanie, zbrojenie i montaż kotew fundamentów, - zasypanie wykopów fundamentowych, - montaż urządzeń linowych (słupy wys. 7,0 i 5,0 m) 1.2 Roboty nawierzchniowe: - wykonanie koryt utwardzenia, - wywiezienie nadmiaru ziemi, - wykonanie podbudów, - ułożenie nawierzchni z kostki brukowej betonowej, - wykonanie nawierzchni bezpiecznych z piasku, - wykonanie obramowań z obrzeży betonowych. 2. Wykaz istniejących obiektów budowlanych Na terenie działki nr 1545/ znajduje się urządzenia zabawowe. Teren posiada uzbrojenie podziemne: wodociąg, kanalizację i kable energetyczne. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Uzbrojenie podzieme. 4. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia 4.1. Upadek z wysokości a) ekspozycja zagrożenia możliwa, b) miejsca występowania zagrożenia to: montażu urządzeń linowych, c/ zagrożenie wystąpi w okresie montażu, 4.2. Uderzenie i przygniecenie a) ekspozycja zagrożenia średnie - prawdopodobieństwo przy prawidłowej organizacji pracy niewielkie, b) miejsce wystąpienia zagrożenia: przy pracy koparki, przy montażu urządzeń, c) zagrożenie wystąpi przy wykonywaniu koryt, montażu słupów urządzeń,

25 4.3. Spadające przedmioty a) ekspozycja zagrożenia średnie - prawdopodobieństwo przy prawidłowej organizacji pracy niewielkie, b) miejsce wystąpienia zagrożenia: przy montażu urządzeń, c) zagrożenie wystąpi przy montażu słupów urządzeń, 4.4. Poślizgnięcie się, potknięcie się, upadek a) ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień, b) miejsce wystąpienia zagrożenia to: stanowisko pracy, plac budowy, c) zagrożenie występuje codziennie Skaleczenia a) ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień, b) miejsce wystąpienia zagrożenia to: praca przy montażu odciągów, roboty brukarskie, c) zagrożenie występuje kilkakrotnie w czasie całego cyklu robót, 4.. Urazy oczu a) ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień, b) miejsce wystąpienia zagrożenia to: odpryski rozbieranych elementów betonowych, zapylenie przy cięciu kostki c) zagrożenie występuje codziennie, 5. Informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Pracownik nowoprzyjęty przechodzi szkolenie wstępne ogólne oraz podstawowe i stanowiskowe prowadzone przez głównego specjalistę do spraw BHP, natomiast pracownik już zatrudniony przesunięty do robót niebezpiecznych przechodzi szkolenie stanowiskowe prowadzone przez kierownika budowy.. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawna komunikację na wypadek pożaru, awarii i innych zagrożeń.1. Odpowiednia organizacja prac..2. Odpowiednie przeszkolenie BHP pracowników..3. Rozpoznanie lokalizacji już istniejących instalacji (elektrycznej, gazowej etc.)..4. Wszyscy pracownicy mają obowiązek stosowania środków ochrony indywidualnej takich jak: kaski, szelki przy pracach na wysokości, odzież roboczą i ochronną, sprzęt ochrony osobistej ( okulary ochronne, nauszniki, maski)..5. Używanie sprawnych i w pełni bezpiecznych narzędzi.. Nadzór nad pracami szczególnie niebezpiecznymi odbywa się bezpośrednio przez brygadzistę tych robót oraz majstra..7. Określenie sposobu przechowywania i przemieszczania materiałów,.8. Odpowiednio wyposażony punkt ppoż. i punkt sanitarny,.9. Wyznaczone drogi ewakuacyjne..10. Wszystkie roboty winny być wykonane ściśle z odpowiednimi normami i przepisami. Sporządził:
