PLAN Podstawowe pojęcia techniczne charakteryzujące dostęp do Internetu prędkość podłączenia opóźnienia straty Umowa SLA inne parametry dostępność

Transkrypt

1

2

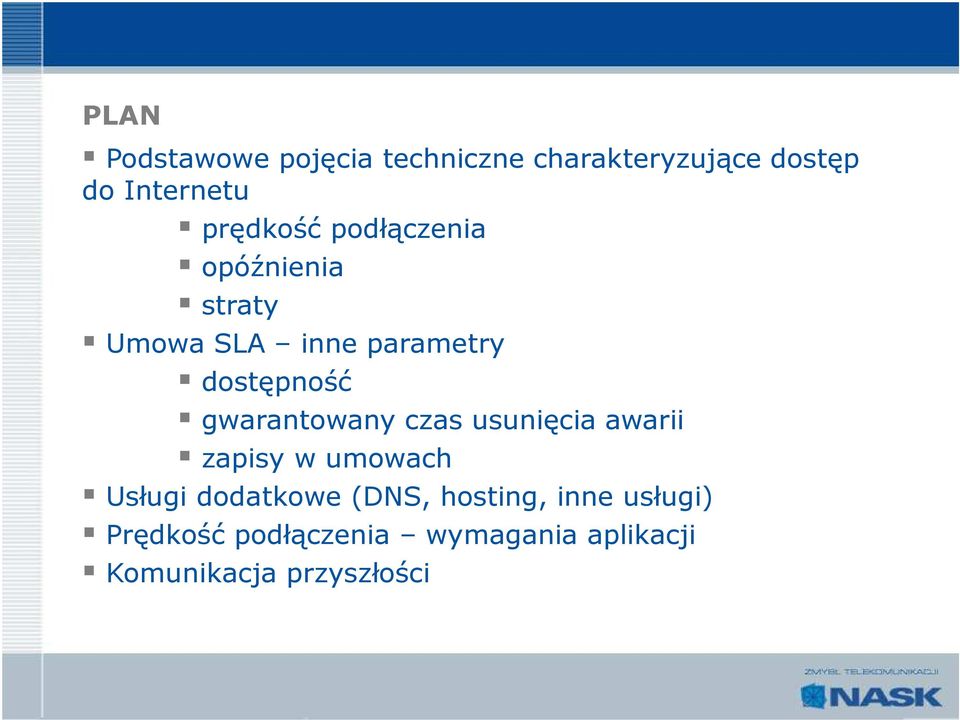

3 PLAN Podstawowe pojęcia techniczne charakteryzujące dostęp do Internetu prędkość podłączenia opóźnienia straty Umowa SLA inne parametry dostępność gwarantowany czas usunięcia awarii zapisy w umowach Usługi dodatkowe (DNS, hosting, inne usługi) Prędkość podłączenia wymagania aplikacji Komunikacja przyszłości

4 Tytuł prezentacji Podstawowe pojęcia techniczne

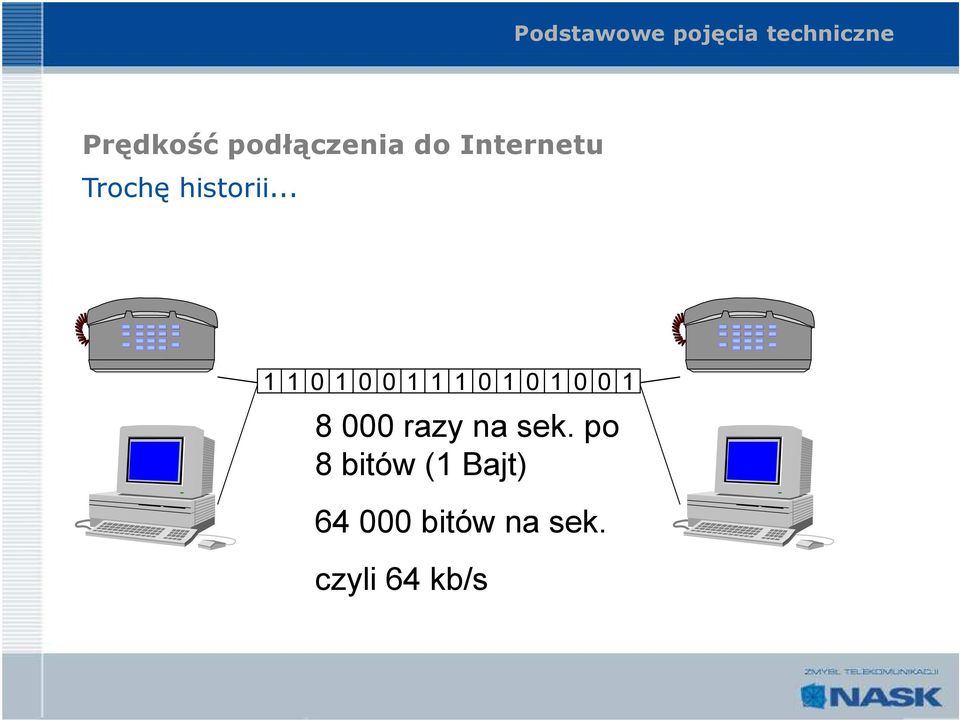

5 Podstawowe pojęcia techniczne Prędkość podłączenia do Internetu Trochę historii razy na sek. po 8 bitów (1 Bajt) bitów na sek. czyli 64 kb/s

6 Podstawowe pojęcia techniczne Prędkość podłączenia do Internetu Trochę historii (32x) bitów na sek x bitów na sek. = 32 x 64 kb/s bitów na sek. = 2,048 Mb/s (łącze E1)

7 Podstawowe pojęcia techniczne Prędkość podłączenia do Internetu 1 kb/s = b/s 1 Mb/s = kb/s = b/s 1 Gb/s = Mb/s = kb/s = b/s 1 Tb/s = Gb/s = Mb/s = kb/s = b/s

8 Podstawowe pojęcia techniczne Ile można przesłać danych? UWAGA! 1 Bajt = 8 bitów!!! Po łączu 2 Mb/s można przesłać: [b/s] / 8 [b/b] = B/s = 0,25 MB/s Jeżeli przyjmiemy 1MB = B to po łączu 2Mb/s możemy przesłać ok. 0,2384 MB/s...ale to nie koniec obliczeń...

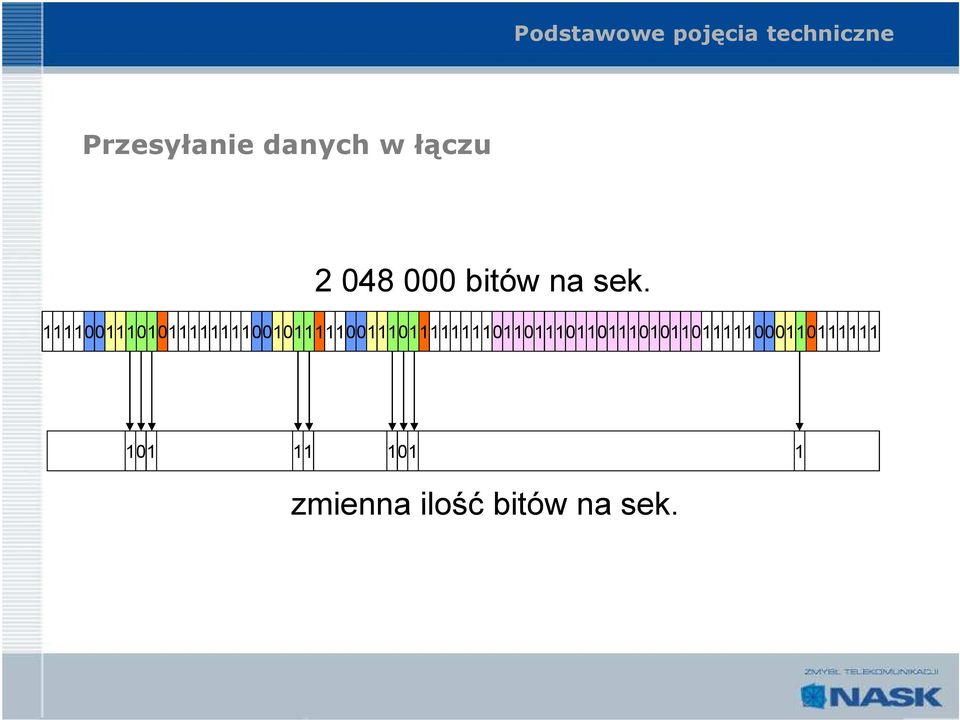

9 Podstawowe pojęcia techniczne Przesyłanie danych w łączu bitów na sek zmienna ilość bitów na sek.

10 Podstawowe pojęcia techniczne Straty na dodatkowych porcjach informacji w pakietach nagłówek ogonek Eth IP TCP FTP plik obrazek.jpg FTP TCP IP Eth 22B 24B 20-60B 0B 0B 4B

11 Podstawowe pojęcia techniczne Straty na dodatkowych porcjach informacji w pakietach Założenie: łącze 2 Mb/s Obrazek.jpg przesyłany jest z maksymalną możliwą prędkością (z powtarzaniem) Wydajność rzeczywista łącza w zależności od wielkości pliku obrazek.jpg przesyłanego jako dane w pakietach Ilość danych [B] Ilość danych z dodatkami [B] Prędkość przesyłania danych w łączu 2Mb/s Sprawność ,833 Mb/s 41,6% ,481 Mb/s 74,07% ,869 Mb/s 93,46% ,911 Mb/s 95,54%

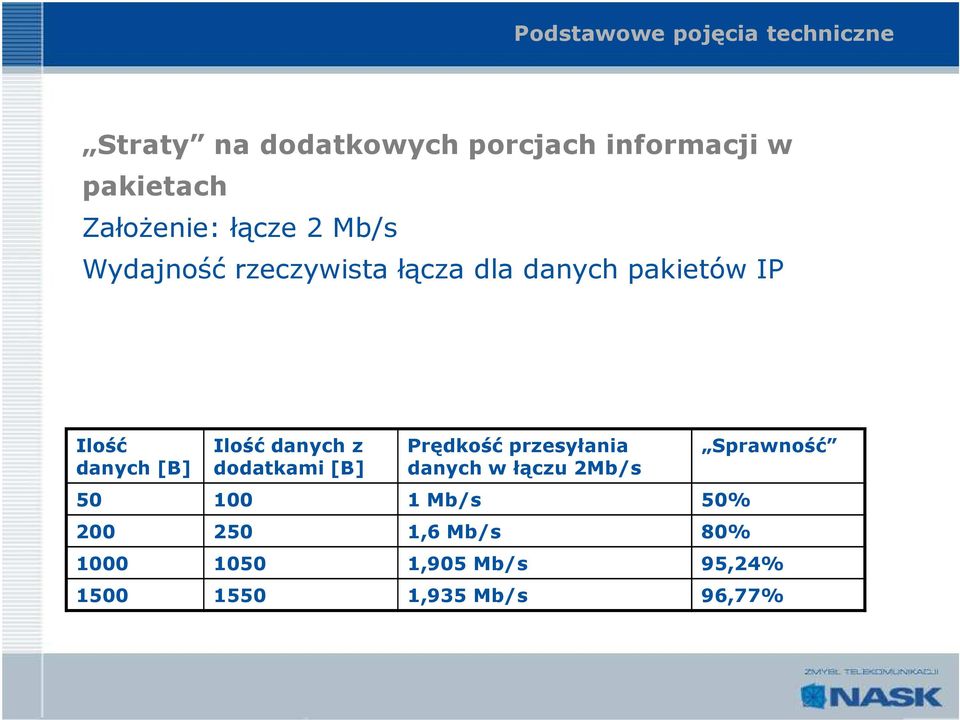

12 Podstawowe pojęcia techniczne Straty na dodatkowych porcjach informacji w pakietach Założenie: łącze 2 Mb/s Wydajność rzeczywista łącza dla danych pakietów IP Ilość danych [B] Ilość danych z dodatkami [B] Prędkość przesyłania danych w łączu 2Mb/s Mb/s 50% ,6 Mb/s 80% Sprawność ,905 Mb/s 95,24% ,935 Mb/s 96,77%

13 Podstawowe pojęcia techniczne Straty na dodatkowych porcjach informacji w pakietach Założenie: łącze 2 Mb/s Wydajność rzeczywista łącza dla pakietów IP Ilość danych [B] Ilość danych z dodatkami [B] Prędkość przesyłania danych w łączu 2Mb/s Sprawność ,316 Mb/s 65,79% ,77 Mb/s 88,50% ,949 Mb/s 97,47% ,935 Mb/s 96,77%

14 Podstawowe pojęcia techniczne Prędkość podłączenia do Internetu Mierzona w kb/s, Mb/s, Gb/s Określenie ilości przesyłanych Bajtów na sekundę możliwe po podzieleniu przez 8 ilości bitów przesyłanych na sekundę Ilość przesyłanych danych użytecznych jest mniejsza od prędkości przesyłania łącza do Internetu ze względu na wiele informacji sterujących dodawanych przez urządzenia sieciowe Określenie definicji pojęć oraz sposobów określenia prędkości łącza zawarte jest zwykle w Umowie z Operatorem i Regulaminie Operatora.

15 Podstawowe pojęcia techniczne Opóźnienia czyli wędrówki pakietów po sieci...

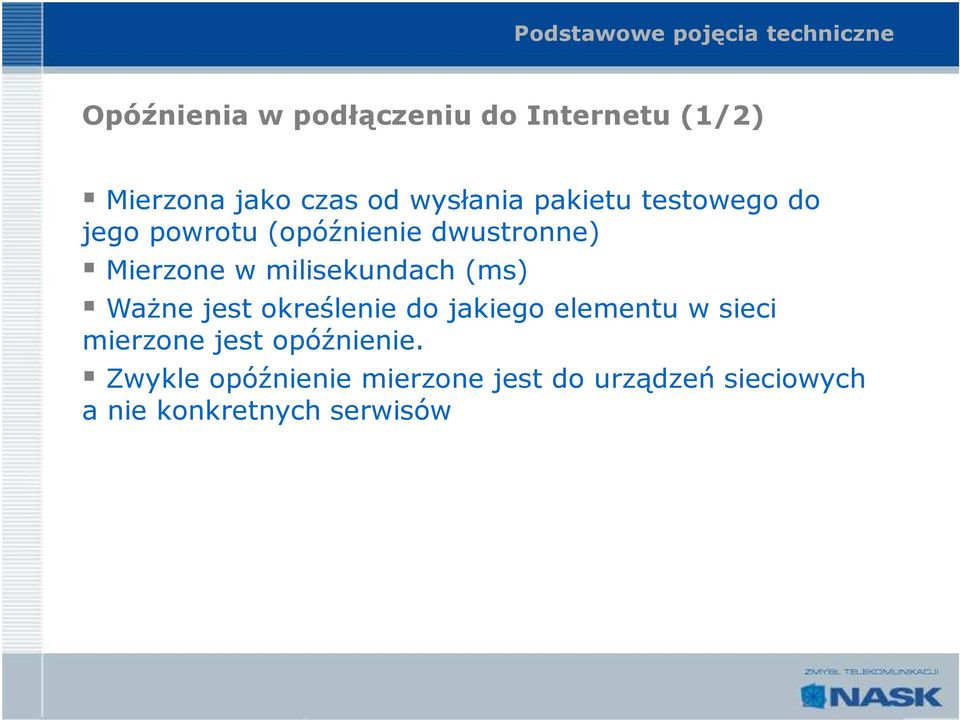

16 Podstawowe pojęcia techniczne Opóźnienia w podłączeniu do Internetu (1/2) Mierzona jako czas od wysłania pakietu testowego do jego powrotu (opóźnienie dwustronne) Mierzone w milisekundach (ms) Ważne jest określenie do jakiego elementu w sieci mierzone jest opóźnienie. Zwykle opóźnienie mierzone jest do urządzeń sieciowych a nie konkretnych serwisów

17 Podstawowe pojęcia techniczne Opóźnienia w podłączeniu do Internetu (2/2) Operatorzy określają maksymalne opóźnienie w Europie (rzędu 20 ms) i na całym świecie (rzędu 150 ms). Różnica wynika z prędkości światła w światłowodzie ok 200 tyś km/s; na każde km dodaje się 10 ms opóźnienia w dwie strony Czasami operatorzy podają opóźnienie jednokierunkowe, które jest 2x mniejsze od dwukierunkowego Czasami podawana jest maksymalna zmiana opóźnienia jitter mierzone także w ms

18 Podstawowe pojęcia techniczne Straty czyli przygody pakietów w sieci... D A C B

19 Podstawowe pojęcia techniczne Straty w podłączeniu do Internetu Mierzona jako ilość pakietów utraconych w stosunku do ilości pakietów nadanych w jednym kierunku Pomiar dokonuje się w sieci operatora za pomocą specjalizowanych funkcji pomiarowych urządzeń sieciowych Gwarancje małych start pakietów (zwykle 0,01%) zazwyczaj dotyczy sieci operatora do którego jesteśmy podłączeni. Nie dotyczy całej drogi pakietów w sieci!

20 Tytuł prezentacji Umowa SLA

21 Umowa SLA Dostępność usługi Dostępność określa ile czasu usługa była dostępna. Sposób pomiaru określenie w % proporcji między czasem pracy w danym okresie a długością tego okresu czas_działania / długość_okresu x 100% Dostępność 99% w roku oznacza, że usługa nie działała w roku przez (1 99%) x 365 = 3,65 dnia Bardzo dobra dostępność to 99,99% - czyli tzw. cztery dziewiątki oznacza ona nie działanie usługi w okresie rocznym (1 99,99%) x 365 = 0,0365 dnia = 53 minuty

22 Umowa SLA Gwarantowany czas usunięcia awarii Gwarantowany czas usunięcia awarii oznacza maksymalny czas od zgłoszenia awarii (!) po którym awaria ma zostać naprawiona Zazwyczaj gwarantowane czasy naprawy awarii wynoszą od 4 godzin do 2 dni Czasami podaje się gwarantowany czas reakcji oznaczający czas od zgłoszenia awarii do podjęcia działań przez operatora zwykle jest to 1 lub 2 godziny

23 Umowa SLA Zapisy w umowach SLA W umowach operator zobowiązuje się dotrzymać określone parametry podłączenia do Internetu Jeżeli operator nie dotrzyma parametrów płaci określone w umowie kary lub udziela ustalonych opustów od opłat abonamentowych W lepszych umowach SLA operator zobowiązuje się sam bez pytania naliczyć sobie kary i/lub udzielić opustów

24 Tytuł prezentacji Usługi dodatkowe

25 Usługi doatkowe Operator może zapewnić obsługę naszego adresu DNS Operator może udostępnić miejsce na własną stronę www i skrzynkę pocztową na serwerze zawsze podłączonym do Internetu hosting Usługa może być świadczona w oparciu o adresację publiczną (można podłączać serwery) lub prywatną (bezpieczniejszy sposób) Operator powinien zapewnić możliwość zgłoszenia zasad bezpieczeństwa w sieci (włamanie do komputera, rozsyłanie spamu/wirusów itp.)

26 Tytuł prezentacji Prędkość podłączenia wymagania aplikacji

27 Wymagania aplikacji Poczta, telent itp. b. mało kilka kb/s Proste przeglądanie www do 2 Mb/s Oglądanie video 3 5 Mb/s Video HD 6 20 Mb/s Pasma nie należy dodawać gdyż usługi nie są używane jednocześnie Zazwyczaj dużo większe potrzebne jest pasmo do naszego komputera z sieci niż w odwrotnym kierunku

28 Tytuł prezentacji Komunikacja przyszłości

29 Komunikacja przyszłości Co wynika z historii? Prawa Moore a, Nielsen a i innych... Agenda cyfrowa 2020 Łącze dostępowe` Dostęp do sieci radiowy, mobilny 0,3 Mb/s 20 Mb/s 1 Gb/s Dostęp naziemny w 0,5 Mb/s 30 Mb/s 2 Gb/s trudnym terenie Dostęp naziemny większości odbiorców Dostęp naziemny podwyższonej jakości 2 Mb/s 100 Mb/s 7 Gb/s 10 Mb/s 600 Mb/s 30 Gb/s Dostęp naziemny instytucji 100 Mb/s 6 Gb/s 300 Gb/s Łącza szkieletowe 10 Gb/s 600 Gb/s 30 Tb/s

30 Komunikacja przyszłości Wyzwania na przyszłość Interfejs człowiek komputer/sieć Bezpieczeństwo użytkownika i sieci Wyszukiwanie informacji Transgraniczność komunikacji Problem energii nowe rozwiązania sieciowe
