TYP: AFG CENTRALA STERUJĄCA ODDYMIANIEM i PRZEWIETRZANIEM INSTRUKCJA OBSŁUGI:
|
|
- Laura Bronisława Pawlik
- 8 lat temu
- Przeglądów:
Transkrypt

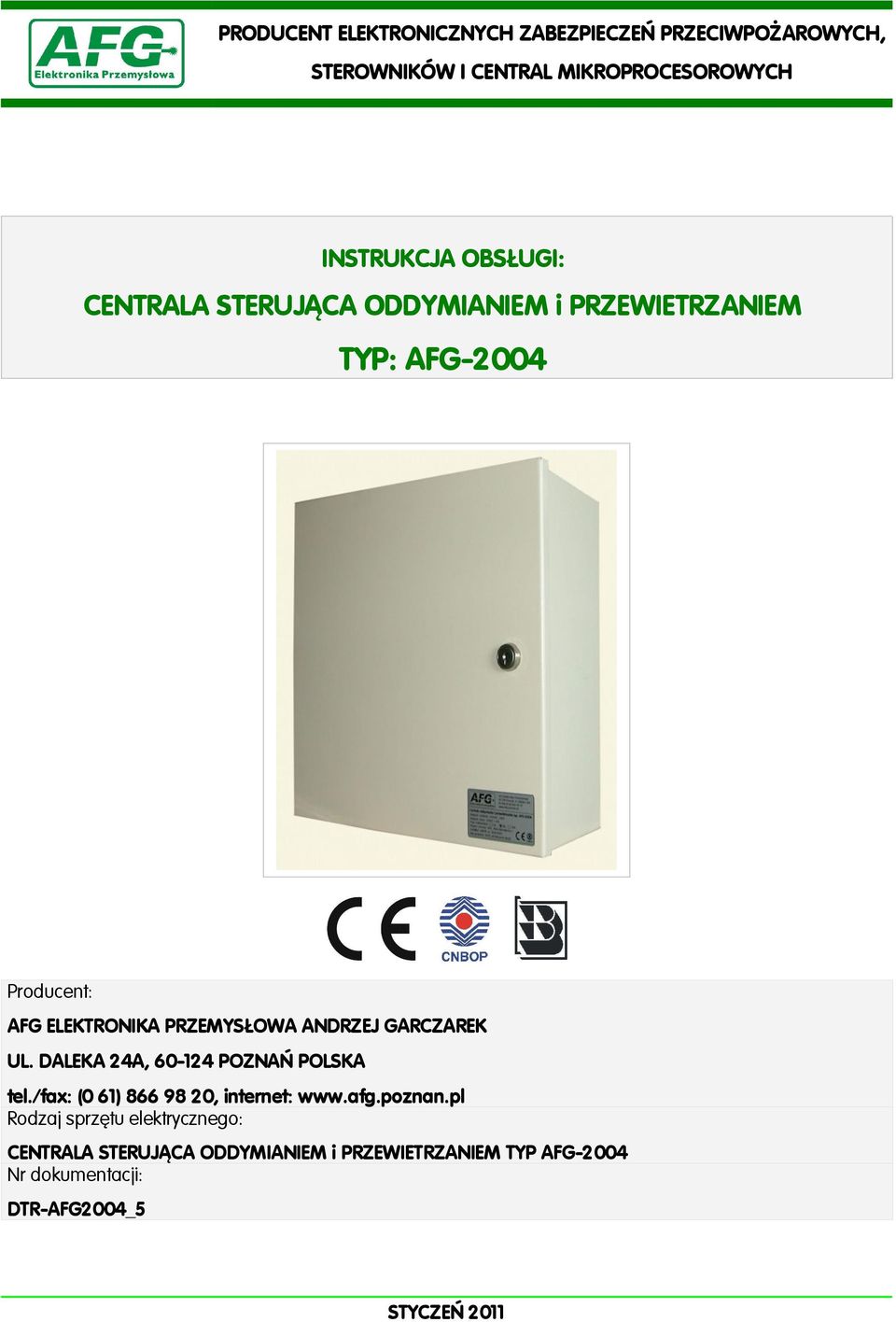

1 PRODUCENT ELEKTRONICZNYCH ZABEZPIECZEŃ PRZECIWPOŻAROWYCH, STEROWNIKÓW I CENTRAL MIKROPROCESOROWYCH INSTRUKCJA OBSŁUGI: CENTRALA STERUJĄCA ODDYMIANIEM i PRZEWIETRZANIEM TYP: AFG004 Producent: AFG ELEKTRONIKA PRZEMYSŁOWA ANDRZEJ GARCZAREK UL. DALEKA 4A, 604 POZNAŃ POLSKA tel./fax: (0 6) , internet: Rodzaj sprzętu elektrycznego: CENTRALA STERUJĄCA ODDYMIANIEM i PRZEWIETRZANIEM TYP AFG004 Nr dokumentacji: DTRAFG004_5 STYCZEŃ 0
2 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 SPIS TREŚCI. WSTĘP.... PRZEZNACZENIE.... ZASADA DZIAŁANIA BUDOWA i TYPY CENTRAL CHARAKTERYSTYKA ELEMENTÓW ŁĄCZONYCH Z CENTRALĄ DANE TECHNICZNE LISTWA ZACISKOWA FUNKCJE LAMPEK SYGNALIZACYJNYCH SCHEMATY PODŁĄCZEŃ CENTRALI KONFIGURACJA WYJŚĆ ALARMU I USZKODZENIA TABELA USZKODZEŃ PRZEGLĄD I KONSERWACJA INSTRUKCJA URUCHOMIENIOWA KARTA GWARANCYJNA WARUNKI GWARANCJI Strona z 9
3 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004.WSTĘP Zadaniem niniejszej instrukcji jest zapoznanie użytkownika z przeznaczeniem urządzenia, jego budową, zasadą działania, warunkami użytkowania, konserwacji, przeprowadzania napraw oraz gwarancji. Przestrzeganie zaleceń zawartych w instrukcji zapewni prawidłowe funkcjonowanie i spełnienie zasad bezpieczeństwa, których użytkownik oczekuje od urządzenia. Aby było to możliwe wszyscy pracownicy zatrudnieni przez użytkownika powinni być zapoznani z przeznaczeniem i zasadą działania urządzenia, zaś jego służby obsługi technicznej mają obowiązek szczegółowego zapoznania się z niniejszą dokumentacją. Nieprzestrzeganie przez użytkownika zaleceń i wskazówek zawartych w niniejszej instrukcji zwalnia producenta od wszelkich zobowiązań i gwarancji..przeznaczenie Centrala sterująca typ AFG004, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 4VDC do: napędów klap i okien oddymiających (wyciągów dymu), zatrzasków elektromagnetycznych (elektrowyzwalaczy) klap pneumatycznych lub klap wentylacji PPOŻ, napędów drzwi napowietrzających, napędów kurtyn dymowych, styczników wentylatorów napowietrzających i oddymiających. Rysunek. Ogólny schemat oddymiania Centrala realizuje funkcje: oddymiania PPOŻ, przewietrzania, zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem, Strona z 9

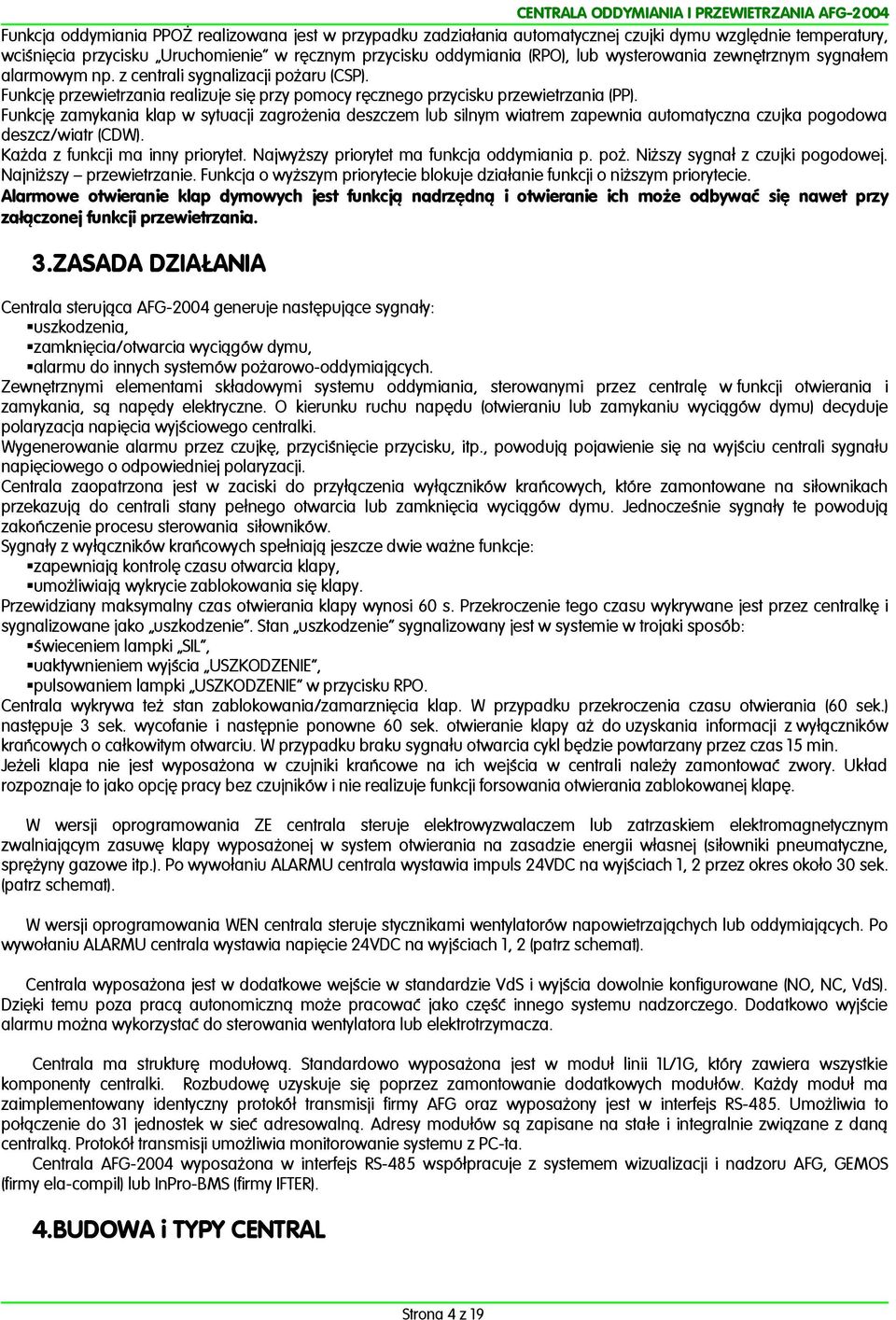

4 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Funkcja oddymiania PPOŻ realizowana jest w przypadku zadziałania automatycznej czujki dymu względnie temperatury, wciśnięcia przycisku Uruchomienie w ręcznym przycisku oddymiania (RPO), lub wysterowania zewnętrznym sygnałem alarmowym np. z centrali sygnalizacji pożaru (CSP). Funkcję przewietrzania realizuje się przy pomocy ręcznego przycisku przewietrzania (PP). Funkcję zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem zapewnia automatyczna czujka pogodowa deszcz/wiatr (CDW). Każda z funkcji ma inny priorytet. Najwyższy priorytet ma funkcja oddymiania p. poż. Niższy sygnał z czujki pogodowej. Najniższy przewietrzanie. Funkcja o wyższym priorytecie blokuje działanie funkcji o niższym priorytecie. Alarmowe otwieranie klap dymowych jest funkcją nadrzędną i otwieranie ich może odbywać się nawet przy załączonej funkcji przewietrzania..zasada DZIAŁANIA Centrala sterująca AFG004 generuje następujące sygnały: uszkodzenia, zamknięcia/otwarcia wyciągów dymu, alarmu do innych systemów pożarowooddymiających. Zewnętrznymi elementami składowymi systemu oddymiania, sterowanymi przez centralę w funkcji otwierania i zamykania, są napędy elektryczne. O kierunku ruchu napędu (otwieraniu lub zamykaniu wyciągów dymu) decyduje polaryzacja napięcia wyjściowego centralki. Wygenerowanie alarmu przez czujkę, przyciśnięcie przycisku, itp., powodują pojawienie się na wyjściu centrali sygnału napięciowego o odpowiedniej polaryzacji. Centrala zaopatrzona jest w zaciski do przyłączenia wyłączników krańcowych, które zamontowane na siłownikach przekazują do centrali stany pełnego otwarcia lub zamknięcia wyciągów dymu. Jednocześnie sygnały te powodują zakończenie procesu sterowania siłowników. Sygnały z wyłączników krańcowych spełniają jeszcze dwie ważne funkcje: zapewniają kontrolę czasu otwarcia klapy, umożliwiają wykrycie zablokowania się klapy. Przewidziany maksymalny czas otwierania klapy wynosi 60 s. Przekroczenie tego czasu wykrywane jest przez centralkę i sygnalizowane jako uszkodzenie. Stan uszkodzenie sygnalizowany jest w systemie w trojaki sposób: świeceniem lampki SIL, uaktywnieniem wyjścia USZKODZENIE, pulsowaniem lampki USZKODZENIE w przycisku RPO. Centrala wykrywa też stan zablokowania/zamarznięcia klap. W przypadku przekroczenia czasu otwierania (60 sek.) następuje sek. wycofanie i następnie ponowne 60 sek. otwieranie klapy aż do uzyskania informacji z wyłączników krańcowych o całkowitym otwarciu. W przypadku braku sygnału otwarcia cykl będzie powtarzany przez czas 5 min. Jeżeli klapa nie jest wyposażona w czujniki krańcowe na ich wejścia w centrali należy zamontować zwory. Układ rozpoznaje to jako opcję pracy bez czujników i nie realizuje funkcji forsowania otwierania zablokowanej klapę. W wersji oprogramowania ZE centrala steruje elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny gazowe itp.). Po wywołaniu ALARMU centrala wystawia impuls 4VDC na wyjściach, przez okres około 0 sek. (patrz schemat). W wersji oprogramowania WEN centrala steruje stycznikami wentylatorów napowietrzająchych lub oddymiających. Po wywołaniu ALARMU centrala wystawia napięcie 4VDC na wyjściach, (patrz schemat). Centrala wyposażona jest w dodatkowe wejście w standardzie VdS i wyjścia dowolnie konfigurowane (NO, NC, VdS). Dzięki temu poza pracą autonomiczną może pracować jako część innego systemu nadzorczego. Dodatkowo wyjście alarmu można wykorzystać do sterowania wentylatora lub elektrotrzymacza. Centrala ma strukturę modułową. Standardowo wyposażona jest w moduł linii L/G, który zawiera wszystkie komponenty centralki. Rozbudowę uzyskuje się poprzez zamontowanie dodatkowych modułów. Każdy moduł ma zaimplementowany identyczny protokół transmisji firmy AFG oraz wyposażony jest w interfejs RS485. Umożliwia to połączenie do jednostek w sieć adresowalną. Adresy modułów są zapisane na stałe i integralnie związane z daną centralką. Protokół transmisji umożliwia monitorowanie systemu z PCta. Centrala AFG004 wyposażona w interfejs RS485 współpracuje z systemem wizualizacji i nadzoru AFG, GEMOS (firmy elacompil) lub InProBMS (firmy IFTER). 4.BUDOWA i TYPY CENTRAL Strona 4 z 9
5 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Centrala zasilana jest z sieci 0V 50Hz. Zasilacz wewnętrzny buforowany jest zespołem szt. akumulatorów,ah/v,,ah/v, 5Ah/V lub 7Ah/V w zależności od typu centrali połączonych szeregowo. Konstrukcja ma charakter modułowy. Podstawowymi elementami centralki są zasilacz i moduł linii (płyta główna), na której znajduje się układ sterowania linią oddymiania i grupą przewietrzania. Transformator sieciowy umieszczony jest w obudowie poza zasilaczem i płytą główną. W tylnej ściance obudowy wykonane są otwory do wprowadzenia przewodów elektrycznych. Otwory te wyposażono w gumowe dławiki. Centralkę AFG004 można wyposażyć w dodatkowe moduły rozszerzające o linię lub grupę. Linia jest elementem odpowiedzialnym za oddymianie alarmowe, grupa za przewietrzanie. Centrala w wersji podstawowej (moduł linii AFG004L) realizuje funkcje: jednej linii i jednej grupy. Oznacza to, że w funkcji alarmu lub przewietrzania wszystkie siłowniki sterowane są równocześnie. Moduły centrali AFG004: )Moduł linii AFG004L rozszerza funkcje centralki o dodatkową linię oddymiania i grupę przewietrzania. )Moduł grupy AFG004G rozszerza funkcje centralki w zależności od stanu zwory J6: zwora J6 rozwarta rozszerzenie centrali o 8A w ramach tej samej linii oddymiania, osobna grupa przewietrzania (przewietrzanie można wysterować dodatkowym przyciskiem), zwora J6 zwarta rozszerzenie centrali o 8A w ramach tej samej linii oddymiania i grupy przewietrzania. Typ centrali: AFG004/A LG (standard) AFG004/A LGZE AFG004/8A LG (standard) AFG004/8A LG0s AFG004/8A LGZE AFG004/8A LGWEN AFG004/8A LG (standard) AFG004/8A LGZE Funkcje centrali: Obudowa: linia oddymiania grupa przewietrzania wymiary: 0x0x0 waga: 6kg linia oddymiania sterowanie impuls 0sek. wymiar: 0x0x0 4VDC na elektrowyzwalacz waga: 6kg linia oddymiania grupa przewietrzania wymiary: 0x0x0 waga: 8kg linia oddymiania grupa przewietrzania, wymiary: 0x0x0 otwieranie 0sek. sterowanie kurtyn waga: 8kg dymowych linia oddymiania sterowanie impuls 0sek. wymiary: 0x0x0 4VDC na elektrowyzwalacz waga: 8kg linia oddymiania sterowanie stycznikiem wymiary: 0x0x0 wentylatora 4VDC waga: 8kg linia oddymiania grupy przewietrzania 0x0x0 waga: 9kg linia oddymiania G sterowanie siłowników wymiary: 0x0x0 G sterowanie impuls 0sek. 4VDC na waga: 9kg elektrowyzwalacz Strona 5 z 9 Moduł zasilacza AFG004Z x A Moduł linii AFG004L Moduł grupy AFG004G Akumulat. x A x,ah x 8A x,ah x 8A x,ah x 8A x,ah x 8A x,ah x 8A x,ah x 8A x,ah x,ah

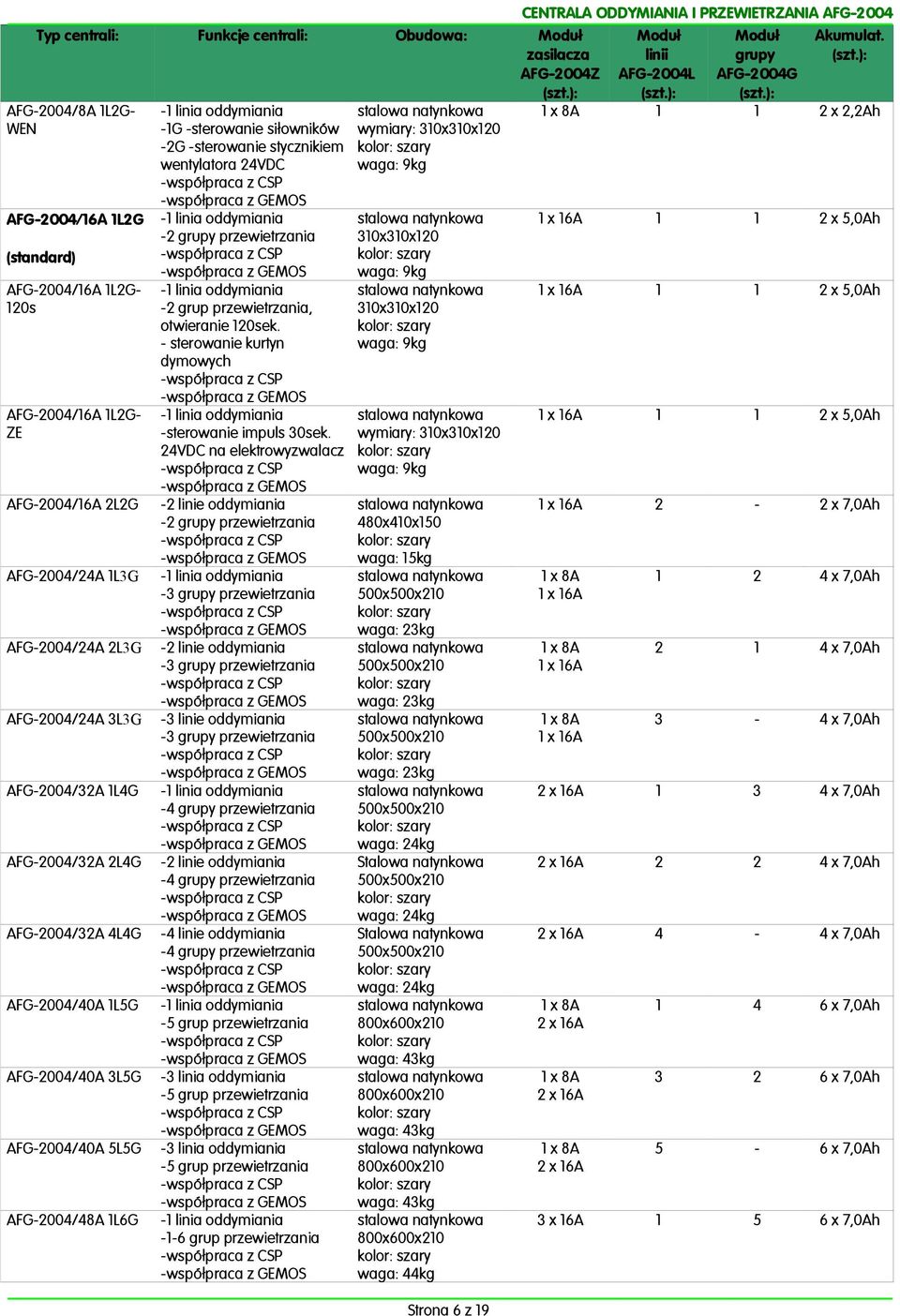

6 Typ centrali: AFG004/8A LGWEN AFG004/6A LG (standard) AFG004/6A LG0s AFG004/6A LGZE AFG004/6A LG AFG004/4A LG AFG004/4A LG AFG004/4A LG AFG004/A L4G AFG004/A L4G AFG004/A 4L4G AFG004/40A L5G AFG004/40A L5G AFG004/40A 5L5G AFG004/48A L6G Funkcje centrali: Obudowa: linia oddymiania G sterowanie siłowników G sterowanie stycznikiem wentylatora 4VDC linia oddymiania grupy przewietrzania linia oddymiania grup przewietrzania, otwieranie 0sek. sterowanie kurtyn dymowych linia oddymiania sterowanie impuls 0sek. 4VDC na elektrowyzwalacz linie oddymiania grupy przewietrzania linia oddymiania grupy przewietrzania linie oddymiania grupy przewietrzania linie oddymiania grupy przewietrzania linia oddymiania 4 grupy przewietrzania linie oddymiania 4 grupy przewietrzania 4 linie oddymiania 4 grupy przewietrzania linia oddymiania 5 grup przewietrzania linia oddymiania 5 grup przewietrzania linia oddymiania 5 grup przewietrzania linia oddymiania 6 grup przewietrzania wymiary: 0x0x0 waga: 9kg CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Moduł Moduł Moduł Akumulat. zasilacza linii grupy AFG004Z AFG004L AFG004G x 8A x,ah 0x0x0 waga: 9kg 0x0x0 waga: 9kg x 6A x 5,0Ah x 6A x 5,0Ah wymiary: 0x0x0 waga: 9kg x 6A x 5,0Ah 480x40x50 waga: 5kg 500x500x0 waga: kg 500x500x0 waga: kg 500x500x0 waga: kg 500x500x0 waga: 4kg Stalowa natynkowa 500x500x0 waga: 4kg Stalowa natynkowa 500x500x0 waga: 4kg 800x600x0 waga: 4kg 800x600x0 waga: 4kg 800x600x0 waga: 4kg 800x600x0 waga: 44kg x 6A x 7,0Ah x 8A x 6A 4 x 7,0Ah x 8A x 6A 4 x 7,0Ah x 8A x 6A 4 x 7,0Ah x 6A 4 x 7,0Ah x 6A 4 x 7,0Ah x 6A 4 4 x 7,0Ah x 8A x 6A 4 6 x 7,0Ah x 8A x 6A 6 x 7,0Ah x 8A x 6A 5 6 x 7,0Ah x 6A 5 6 x 7,0Ah Strona 6 z 9

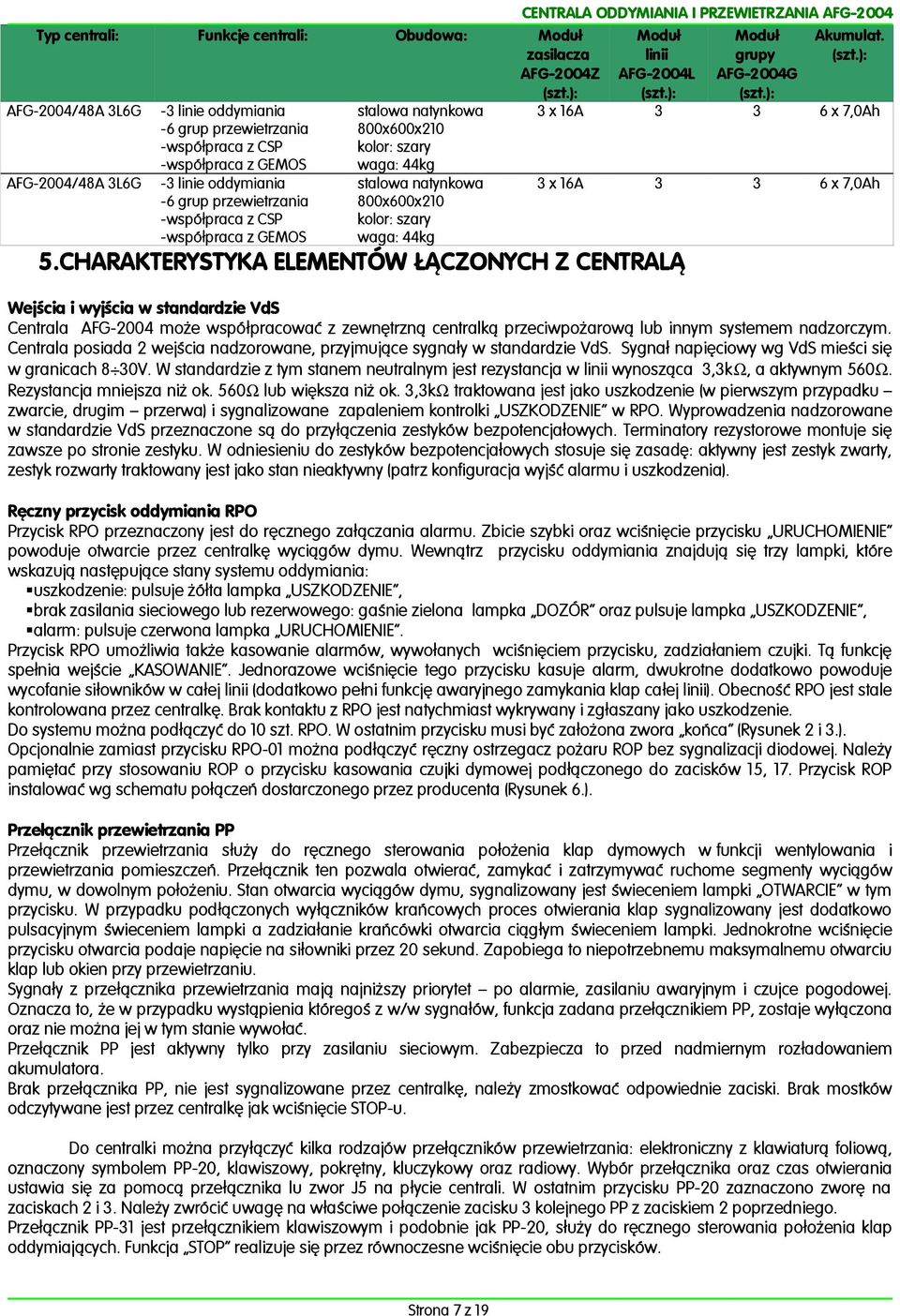

7 Typ centrali: AFG004/48A L6G AFG004/48A L6G Funkcje centrali: linie oddymiania 6 grup przewietrzania linie oddymiania 6 grup przewietrzania Obudowa: 800x600x0 waga: 44kg 800x600x0 waga: 44kg CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Moduł Moduł Moduł Akumulat. zasilacza linii grupy AFG004Z AFG004L AFG004G x 6A 6 x 7,0Ah x 6A 6 x 7,0Ah 5.CHARAKTERYSTYKA ELEMENTÓW ŁĄCZONYCH Z CENTRALĄ Wejścia i wyjścia w standardzie VdS Centrala AFG004 może współpracować z zewnętrzną centralką przeciwpożarową lub innym systemem nadzorczym. Centrala posiada wejścia nadzorowane, przyjmujące sygnały w standardzie VdS. Sygnał napięciowy wg VdS mieści się w granicach 8 0V. W standardzie z tym stanem neutralnym jest rezystancja w linii wynosząca,kω, a aktywnym 560Ω. Rezystancja mniejsza niż ok. 560Ω lub większa niż ok.,kω traktowana jest jako uszkodzenie (w pierwszym przypadku zwarcie, drugim przerwa) i sygnalizowane zapaleniem kontrolki USZKODZENIE w RPO. Wyprowadzenia nadzorowane w standardzie VdS przeznaczone są do przyłączenia zestyków bezpotencjałowych. Terminatory rezystorowe montuje się zawsze po stronie zestyku. W odniesieniu do zestyków bezpotencjałowych stosuje się zasadę: aktywny jest zestyk zwarty, zestyk rozwarty traktowany jest jako stan nieaktywny (patrz konfiguracja wyjść alarmu i uszkodzenia). Ręczny przycisk oddymiania RPO Przycisk RPO przeznaczony jest do ręcznego załączania alarmu. Zbicie szybki oraz wciśnięcie przycisku URUCHOMIENIE powoduje otwarcie przez centralkę wyciągów dymu. Wewnątrz przycisku oddymiania znajdują się trzy lampki, które wskazują następujące stany systemu oddymiania: uszkodzenie: pulsuje żółta lampka USZKODZENIE, brak zasilania sieciowego lub rezerwowego: gaśnie zielona lampka DOZÓR oraz pulsuje lampka USZKODZENIE, alarm: pulsuje czerwona lampka URUCHOMIENIE. Przycisk RPO umożliwia także kasowanie alarmów, wywołanych wciśnięciem przycisku, zadziałaniem czujki. Tą funkcję spełnia wejście KASOWANIE. Jednorazowe wciśnięcie tego przycisku kasuje alarm, dwukrotne dodatkowo powoduje wycofanie siłowników w całej linii (dodatkowo pełni funkcję awaryjnego zamykania klap całej linii). Obecność RPO jest stale kontrolowana przez centralkę. Brak kontaktu z RPO jest natychmiast wykrywany i zgłaszany jako uszkodzenie. Do systemu można podłączyć do 0 szt. RPO. W ostatnim przycisku musi być założona zwora końca (Rysunek i.). Opcjonalnie zamiast przycisku RPO0 można podłączyć ręczny ostrzegacz pożaru ROP bez sygnalizacji diodowej. Należy pamiętać przy stosowaniu ROP o przycisku kasowania czujki dymowej podłączonego do zacisków 5, 7. Przycisk ROP instalować wg schematu połączeń dostarczonego przez producenta (Rysunek 6.). Przełącznik przewietrzania PP Przełącznik przewietrzania służy do ręcznego sterowania położenia klap dymowych w funkcji wentylowania i przewietrzania pomieszczeń. Przełącznik ten pozwala otwierać, zamykać i zatrzymywać ruchome segmenty wyciągów dymu, w dowolnym położeniu. Stan otwarcia wyciągów dymu, sygnalizowany jest świeceniem lampki OTWARCIE w tym przycisku. W przypadku podłączonych wyłączników krańcowych proces otwierania klap sygnalizowany jest dodatkowo pulsacyjnym świeceniem lampki a zadziałanie krańcówki otwarcia ciągłym świeceniem lampki. Jednokrotne wciśnięcie przycisku otwarcia podaje napięcie na siłowniki przez 0 sekund. Zapobiega to niepotrzebnemu maksymalnemu otwarciu klap lub okien przy przewietrzaniu. Sygnały z przełącznika przewietrzania mają najniższy priorytet po alarmie, zasilaniu awaryjnym i czujce pogodowej. Oznacza to, że w przypadku wystąpienia któregoś z w/w sygnałów, funkcja zadana przełącznikiem PP, zostaje wyłączona oraz nie można jej w tym stanie wywołać. Przełącznik PP jest aktywny tylko przy zasilaniu sieciowym. Zabezpiecza to przed nadmiernym rozładowaniem akumulatora. Brak przełącznika PP, nie jest sygnalizowane przez centralkę, należy zmostkować odpowiednie zaciski. Brak mostków odczytywane jest przez centralkę jak wciśnięcie STOPu. Do centralki można przyłączyć kilka rodzajów przełączników przewietrzania: elektroniczny z klawiaturą foliową, oznaczony symbolem PP0, klawiszowy, pokrętny, kluczykowy oraz radiowy. Wybór przełącznika oraz czas otwierania ustawia się za pomocą przełącznika lu zwor J5 na płycie centrali. W ostatnim przycisku PP0 zaznaczono zworę na zaciskach i. Należy zwrócić uwagę na właściwe połączenie zacisku kolejnego PP z zaciskiem poprzedniego. Przełącznik PP jest przełącznikiem klawiszowym i podobnie jak PP0, służy do ręcznego sterowania położenia klap oddymiających. Funkcja STOP realizuje się przez równoczesne wciśnięcie obu przycisków. Strona 7 z 9

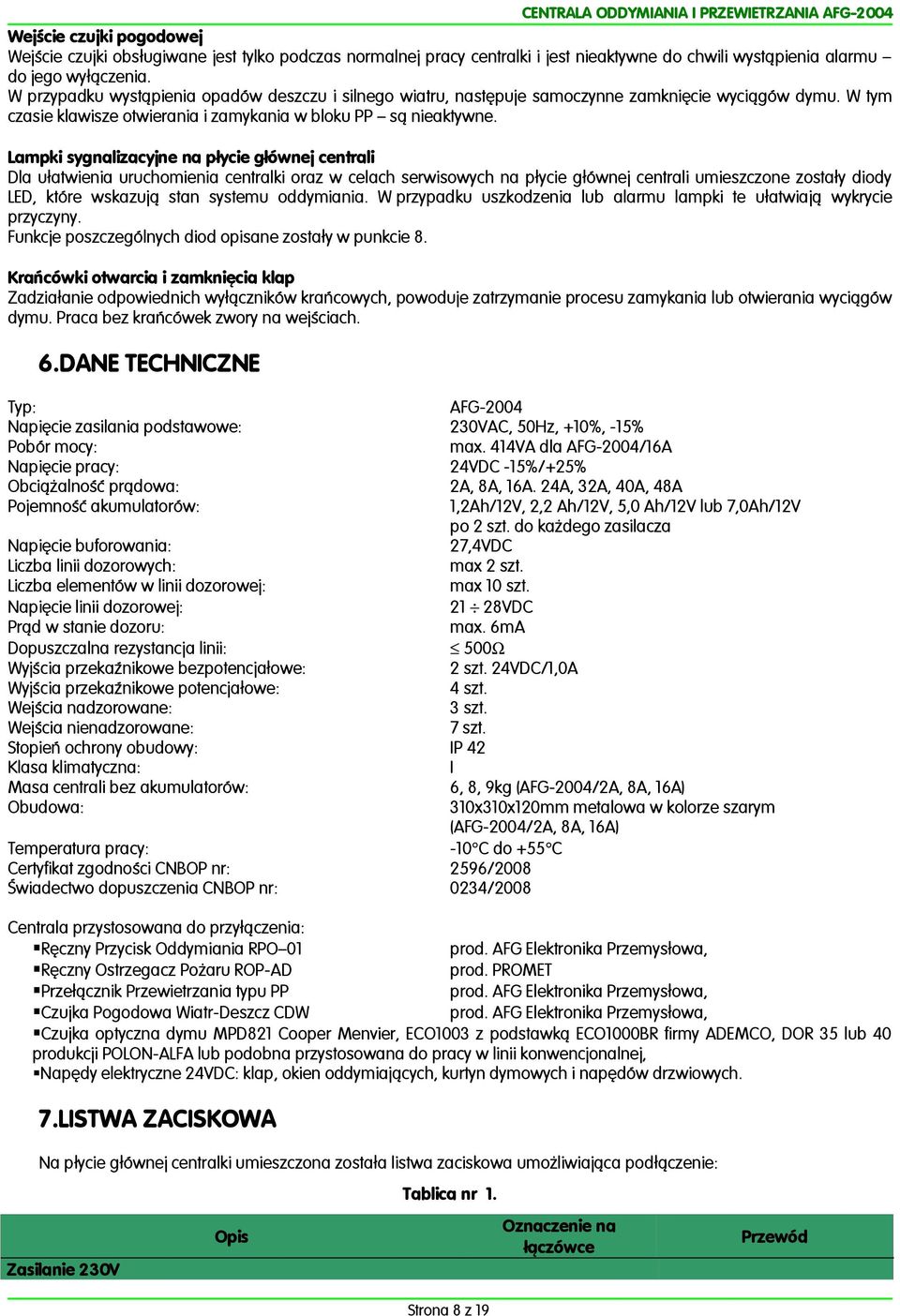

8 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Wejście czujki pogodowej Wejście czujki obsługiwane jest tylko podczas normalnej pracy centralki i jest nieaktywne do chwili wystąpienia alarmu do jego wyłączenia. W przypadku wystąpienia opadów deszczu i silnego wiatru, następuje samoczynne zamknięcie wyciągów dymu. W tym czasie klawisze otwierania i zamykania w bloku PP są nieaktywne. Lampki sygnalizacyjne na płycie głównej centrali Dla ułatwienia uruchomienia centralki oraz w celach serwisowych na płycie głównej centrali umieszczone zostały diody LED, które wskazują stan systemu oddymiania. W przypadku uszkodzenia lub alarmu lampki te ułatwiają wykrycie przyczyny. Funkcje poszczególnych diod opisane zostały w punkcie 8. Krańcówki otwarcia i zamknięcia klap Zadziałanie odpowiednich wyłączników krańcowych, powoduje zatrzymanie procesu zamykania lub otwierania wyciągów dymu. Praca bez krańcówek zwory na wejściach. 6.DANE TECHNICZNE Typ: Napięcie zasilania podstawowe: Pobór mocy: Napięcie pracy: Obciążalność prądowa: Pojemność akumulatorów: Napięcie buforowania: Liczba linii dozorowych: Liczba elementów w linii dozorowej: Napięcie linii dozorowej: Prąd w stanie dozoru: Dopuszczalna rezystancja linii: Wyjścia przekaźnikowe bezpotencjałowe: Wyjścia przekaźnikowe potencjałowe: Wejścia nadzorowane: Wejścia nienadzorowane: Stopień ochrony obudowy: Klasa klimatyczna: Masa centrali bez akumulatorów: Obudowa: Temperatura pracy: Certyfikat zgodności CNBOP nr: Świadectwo dopuszczenia CNBOP nr: AFG004 0VAC, 50Hz, +0%, 5% max. 44VA dla AFG004/6A 4VDC 5%/+5% A, 8A, 6A. 4A, A, 40A, 48A,Ah/V,, Ah/V, 5,0 Ah/V lub 7,0Ah/V po szt. do każdego zasilacza 7,4VDC max szt. max 0 szt. 8VDC max. 6mA 500Ω szt. 4VDC/,0A 4 szt. szt. 7 szt. IP 4 I 6, 8, 9kg (AFG004/A, 8A, 6A) 0x0x0mm metalowa w kolorze szarym (AFG004/A, 8A, 6A) 0 C do +55 C 596/008 04/008 Centrala przystosowana do przyłączenia: Ręczny Przycisk Oddymiania RPO 0 prod. AFG Elektronika Przemysłowa, Ręczny Ostrzegacz Pożaru ROPAD prod. PROMET Przełącznik Przewietrzania typu PP prod. AFG Elektronika Przemysłowa, Czujka Pogodowa WiatrDeszcz CDW prod. AFG Elektronika Przemysłowa, Czujka optyczna dymu MPD8 Cooper Menvier, ECO00 z podstawką ECO000BR firmy ADEMCO, DOR 5 lub 40 produkcji POLONALFA lub podobna przystosowana do pracy w linii konwencjonalnej, Napędy elektryczne 4VDC: klap, okien oddymiających, kurtyn dymowych i napędów drzwiowych. 7.LISTWA ZACISKOWA Na płycie głównej centralki umieszczona została listwa zaciskowa umożliwiająca podłączenie: Tablica nr. Oznaczenie na łączówce Opis Zasilanie 0V Strona 8 z 9 Przewód

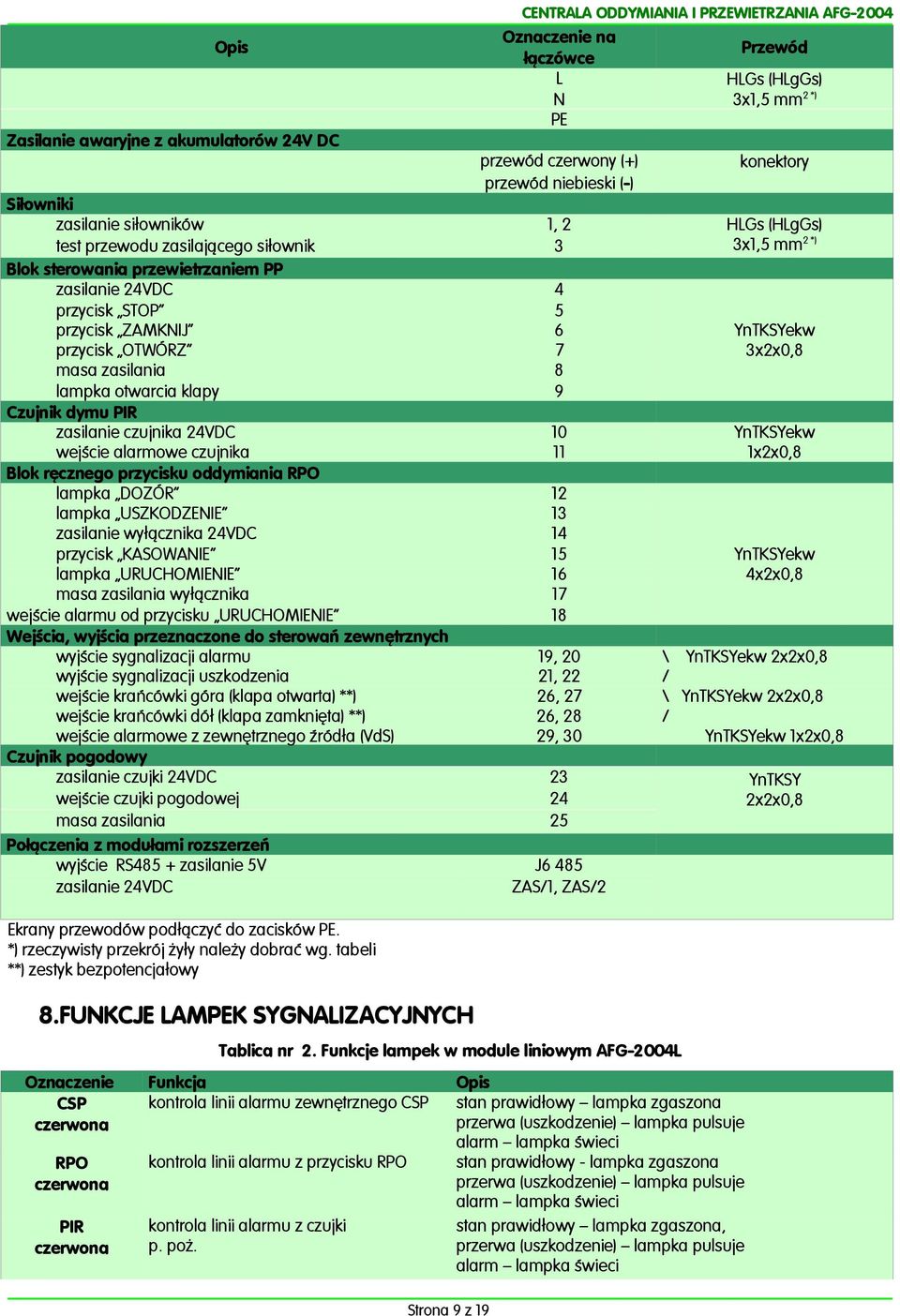

9 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Oznaczenie na łączówce L N PE Opis Zasilanie awaryjne z akumulatorów 4V DC Przewód HLGs (HLgGs) x,5 mm *) przewód czerwony (+) przewód niebieski () konektory, HLGs (HLgGs) x,5 mm *) YnTKSYekw xx0,8 0 YnTKSYekw xx0,8 Siłowniki zasilanie siłowników test przewodu zasilającego siłownik Blok sterowania przewietrzaniem PP zasilanie 4VDC przycisk STOP przycisk ZAMKNIJ przycisk OTWÓRZ masa zasilania lampka otwarcia klapy Czujnik dymu PIR zasilanie czujnika 4VDC wejście alarmowe czujnika Blok ręcznego przycisku oddymiania RPO lampka DOZÓR lampka USZKODZENIE zasilanie wyłącznika 4VDC przycisk KASOWANIE lampka URUCHOMIENIE masa zasilania wyłącznika wejście alarmu od przycisku URUCHOMIENIE Wejścia, wyjścia przeznaczone do sterowań zewnętrznych wyjście sygnalizacji alarmu wyjście sygnalizacji uszkodzenia wejście krańcówki góra (klapa otwarta) **) wejście krańcówki dół (klapa zamknięta) **) wejście alarmowe z zewnętrznego źródła (VdS) Czujnik pogodowy zasilanie czujki 4VDC wejście czujki pogodowej masa zasilania Połączenia z modułami rozszerzeń wyjście RS485 + zasilanie 5V zasilanie 4VDC , 0, 6, 7 6, 8 9, 0 YnTKSYekw 4xx0,8 \ YnTKSYekw xx0,8 / \ YnTKSYekw xx0,8 / YnTKSYekw xx0,8 4 5 J6 485 ZAS/, ZAS/ Ekrany przewodów podłączyć do zacisków PE. *) rzeczywisty przekrój żyły należy dobrać wg. tabeli **) zestyk bezpotencjałowy 8.FUNKCJE LAMPEK SYGNALIZACYJNYCH Tablica nr. Funkcje lampek w module liniowym AFG004L Oznaczenie CSP czerwona Funkcja kontrola linii alarmu zewnętrznego CSP RPO czerwona kontrola linii alarmu z przycisku RPO PIR czerwona kontrola linii alarmu z czujki p. poż. Opis stan prawidłowy lampka zgaszona przerwa (uszkodzenie) lampka pulsuje alarm lampka świeci stan prawidłowy lampka zgaszona przerwa (uszkodzenie) lampka pulsuje alarm lampka świeci stan prawidłowy lampka zgaszona, przerwa (uszkodzenie) lampka pulsuje alarm lampka świeci Strona 9 z 9 YnTKSY xx0,8

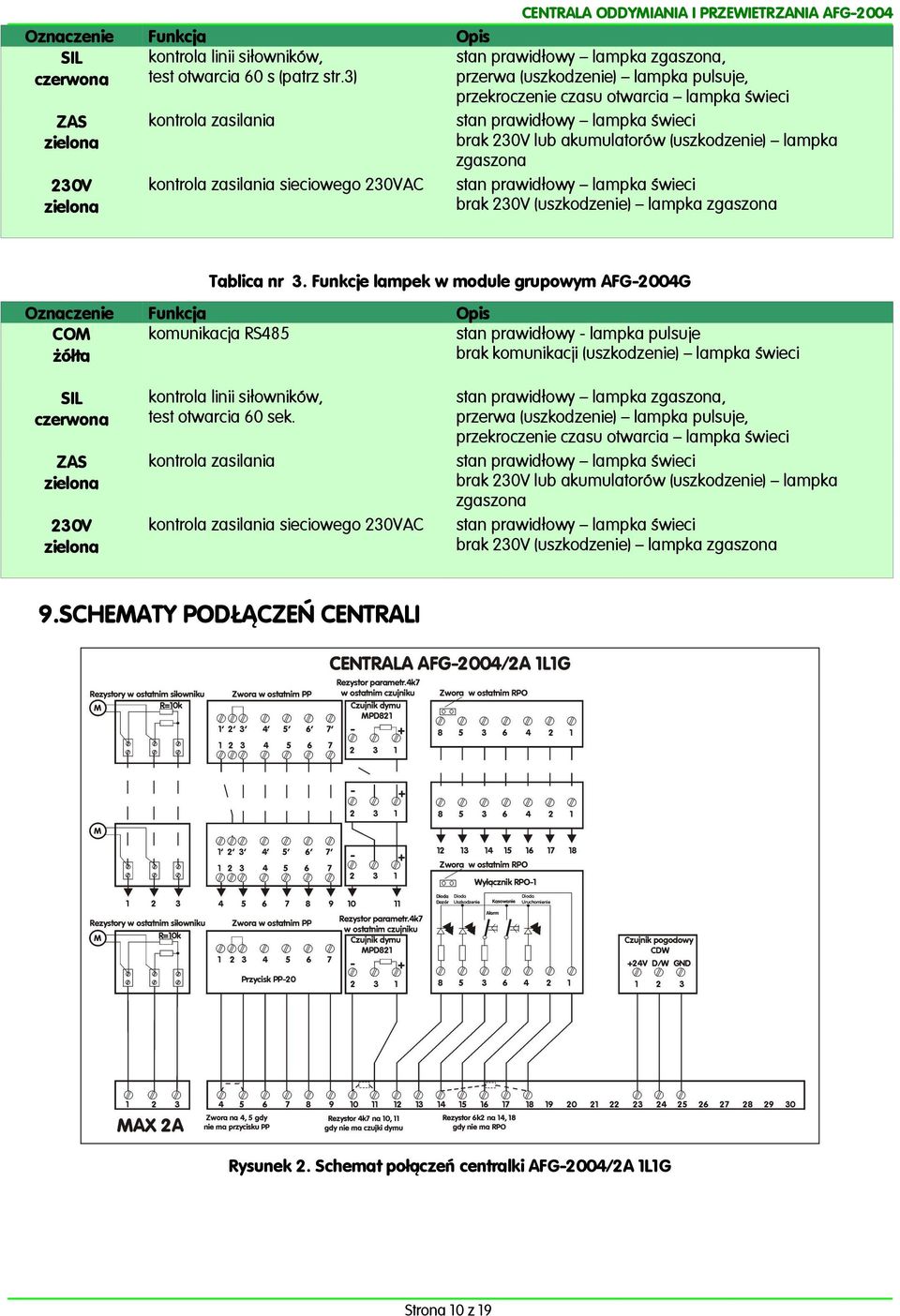

10 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Oznaczenie SIL czerwona Funkcja kontrola linii siłowników, test otwarcia 60 s (patrz str.) ZAS zielona kontrola zasilania 0V zielona kontrola zasilania sieciowego 0VAC Opis stan prawidłowy lampka zgaszona, przerwa (uszkodzenie) lampka pulsuje, przekroczenie czasu otwarcia lampka świeci stan prawidłowy lampka świeci brak 0V lub akumulatorów (uszkodzenie) lampka zgaszona stan prawidłowy lampka świeci brak 0V (uszkodzenie) lampka zgaszona Tablica nr. Funkcje lampek w module grupowym AFG004G Oznaczenie COM żółta SIL czerwona Funkcja komunikacja RS485 Opis stan prawidłowy lampka pulsuje brak komunikacji (uszkodzenie) lampka świeci kontrola linii siłowników, test otwarcia 60 sek. stan prawidłowy lampka zgaszona, przerwa (uszkodzenie) lampka pulsuje, przekroczenie czasu otwarcia lampka świeci stan prawidłowy lampka świeci brak 0V lub akumulatorów (uszkodzenie) lampka zgaszona stan prawidłowy lampka świeci brak 0V (uszkodzenie) lampka zgaszona ZAS zielona kontrola zasilania 0V zielona kontrola zasilania sieciowego 0VAC 9.SCHEMATY PODŁĄCZEŃ CENTRALI Rysunek. Schemat połączeń centralki AFG004/A LG Strona 0 z 9
11 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Rysunek. Schemat podłączeń centrali AFG004/A LGZE (sterowanie zatrzaskiem elektromagnetycznym (elektrowyzwalaczem), impuls 4VDC, np.: klapy pneumatyczne, klapy wentylacji pożarowej) Rysunek 4. Schemat podłączeń centrali AFG004/8A LG Strona z 9

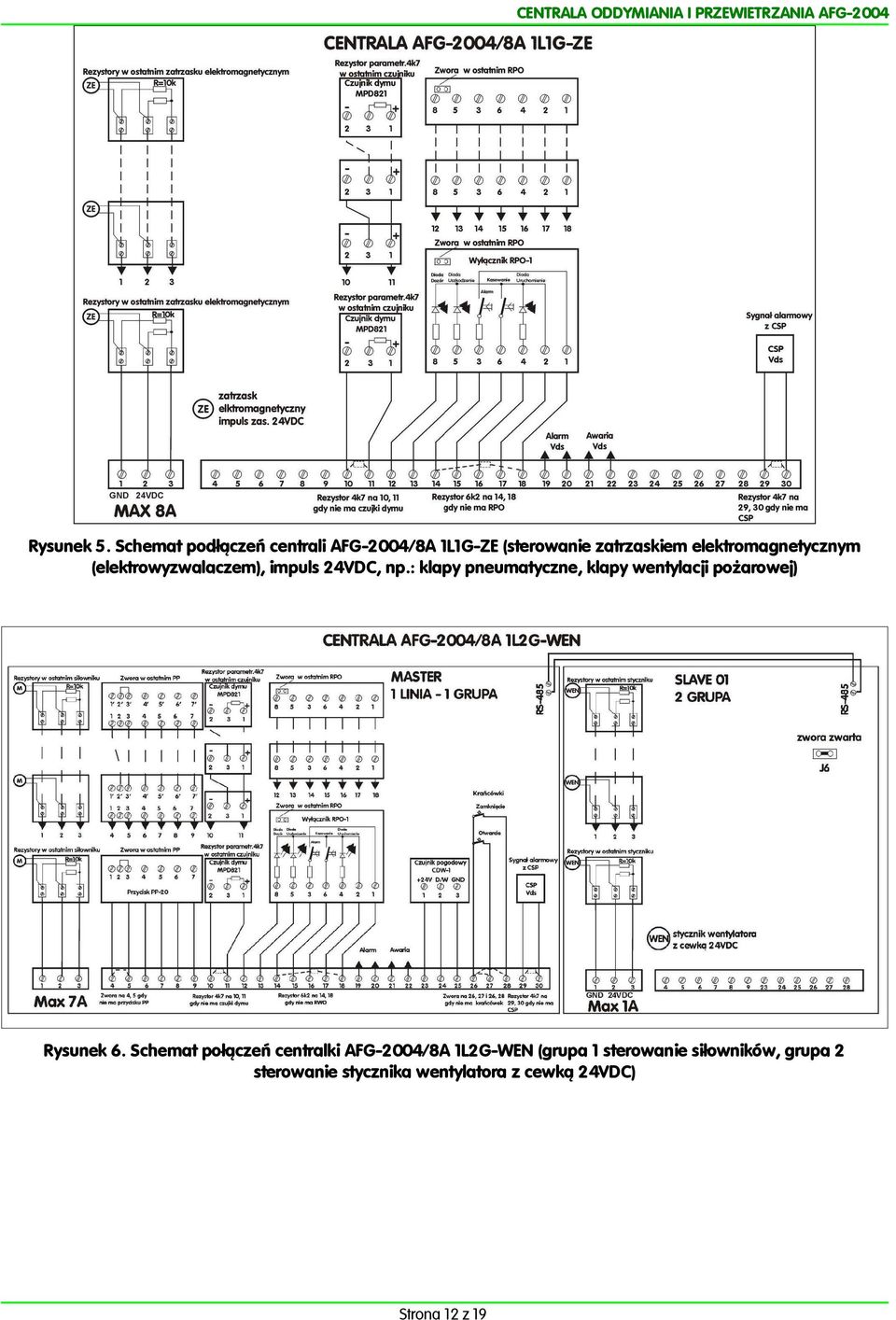

12 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Rysunek 5. Schemat podłączeń centrali AFG004/8A LGZE (sterowanie zatrzaskiem elektromagnetycznym (elektrowyzwalaczem), impuls 4VDC, np.: klapy pneumatyczne, klapy wentylacji pożarowej) Rysunek 6. Schemat połączeń centralki AFG004/8A LGWEN (grupa sterowanie siłowników, grupa sterowanie stycznika wentylatora z cewką 4VDC) Strona z 9

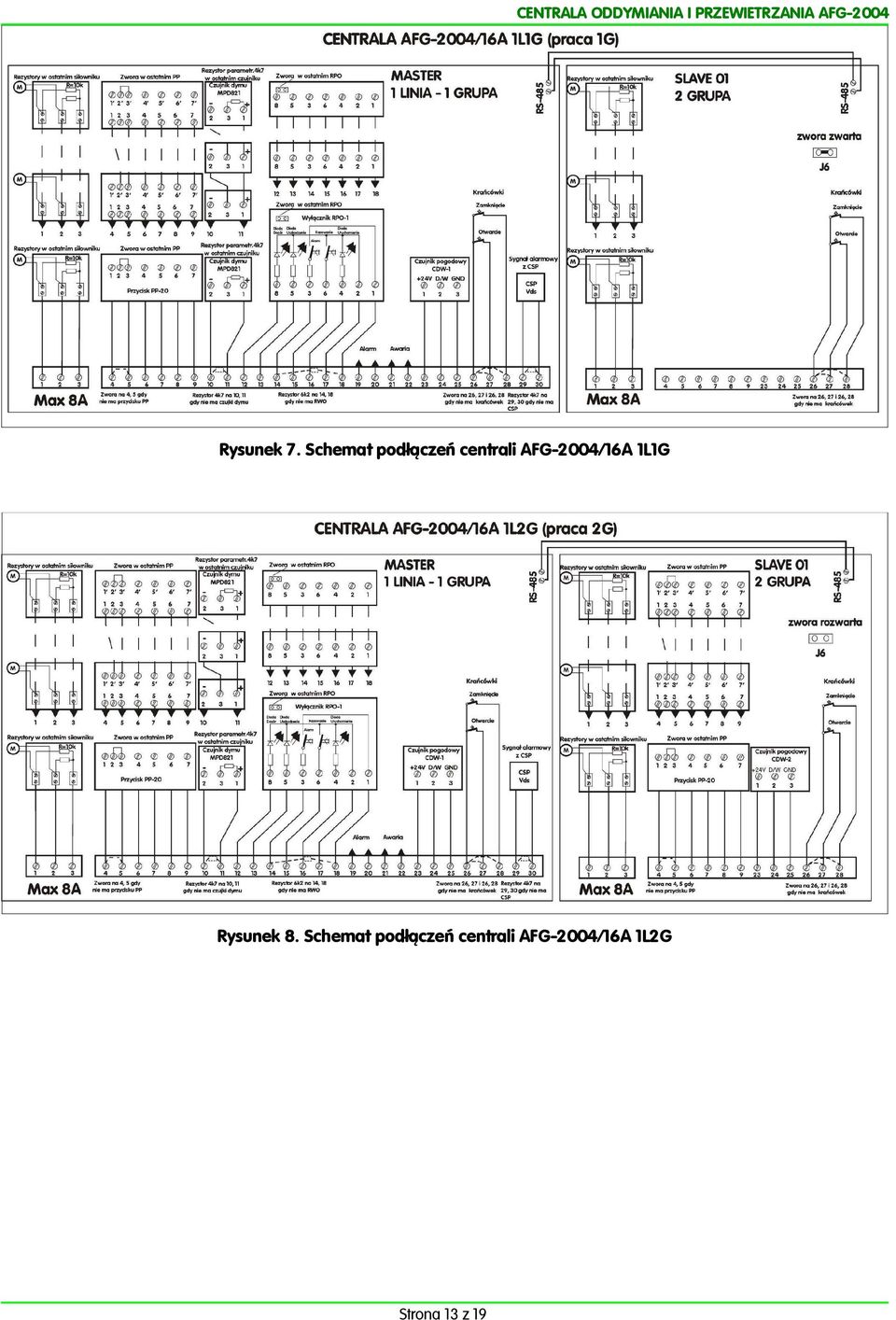

13 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Rysunek 7. Schemat podłączeń centrali AFG004/6A LG Rysunek 8. Schemat podłączeń centrali AFG004/6A LG Strona z 9

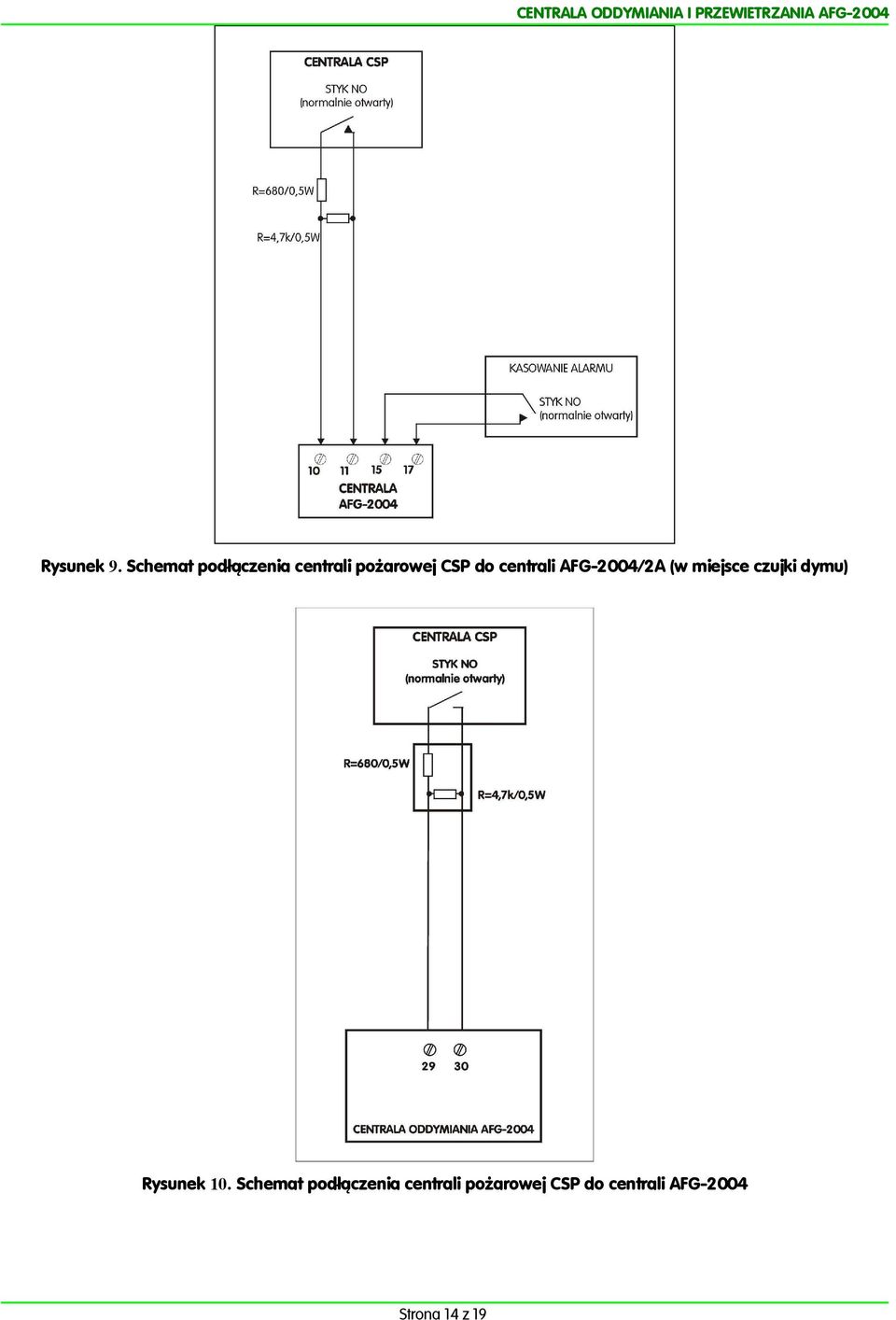

14 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Rysunek 9. Schemat podłączenia centrali pożarowej CSP do centrali AFG004/A (w miejsce czujki dymu) Rysunek 0. Schemat podłączenia centrali pożarowej CSP do centrali AFG004 Strona 4 z 9

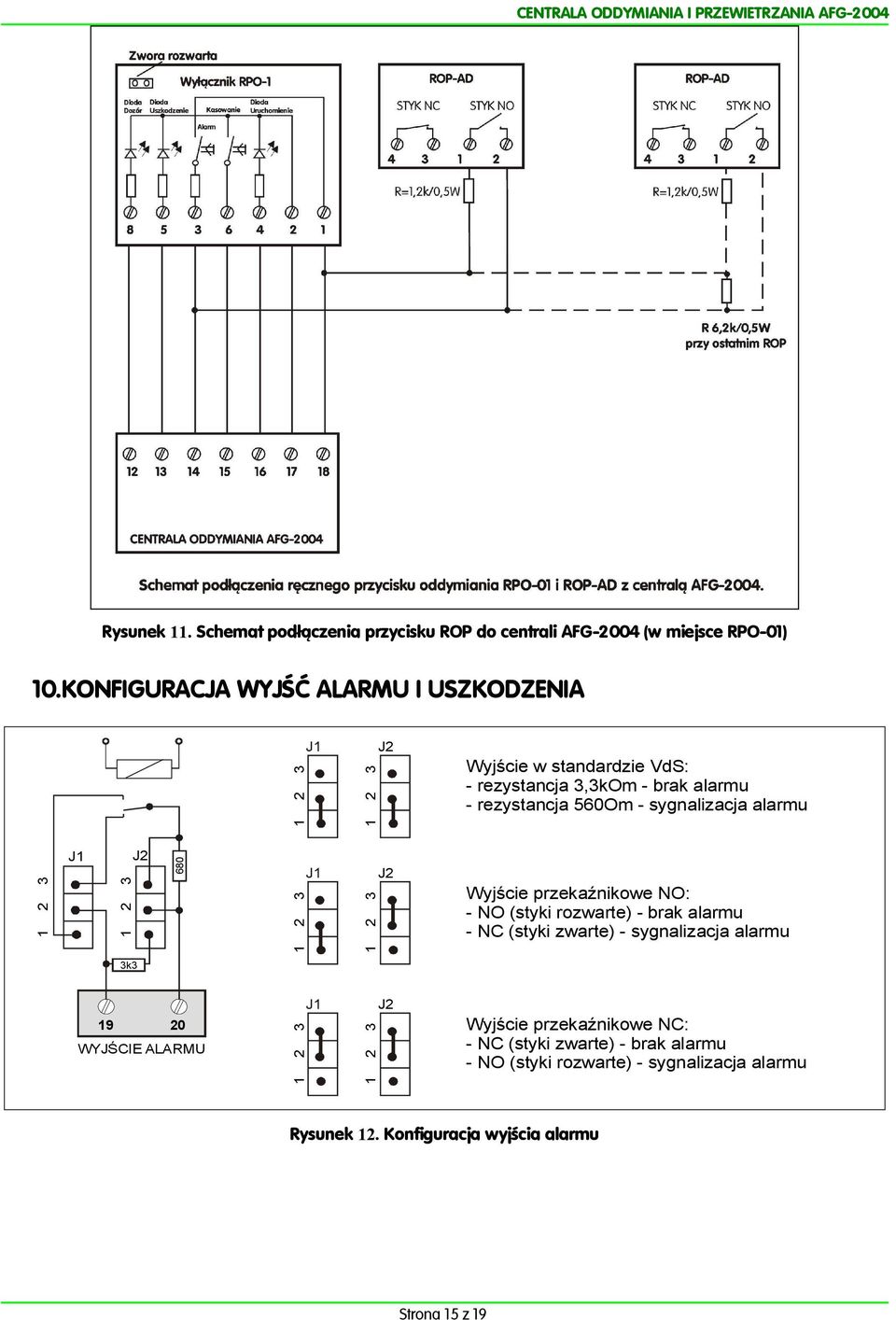

15 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 Rysunek. Schemat podłączenia przycisku ROP do centrali AFG004 (w miejsce RPO0) 0.KONFIGURACJA WYJŚĆ ALARMU I USZKODZENIA Wyjście przekaźnikowe NO: NO (styki rozwarte) brak alarmu NC (styki zwarte) sygnalizacja alarmu Wyjście w standardzie VdS: rezystancja,kom brak alarmu rezystancja 560Om sygnalizacja alarmu J 680 J J J k WYJŚCIE ALARMU 0 J 9 Wyjście przekaźnikowe NC: NC (styki zwarte) brak alarmu NO (styki rozwarte) sygnalizacja alarmu Rysunek. Konfiguracja wyjścia alarmu Strona 5 z 9

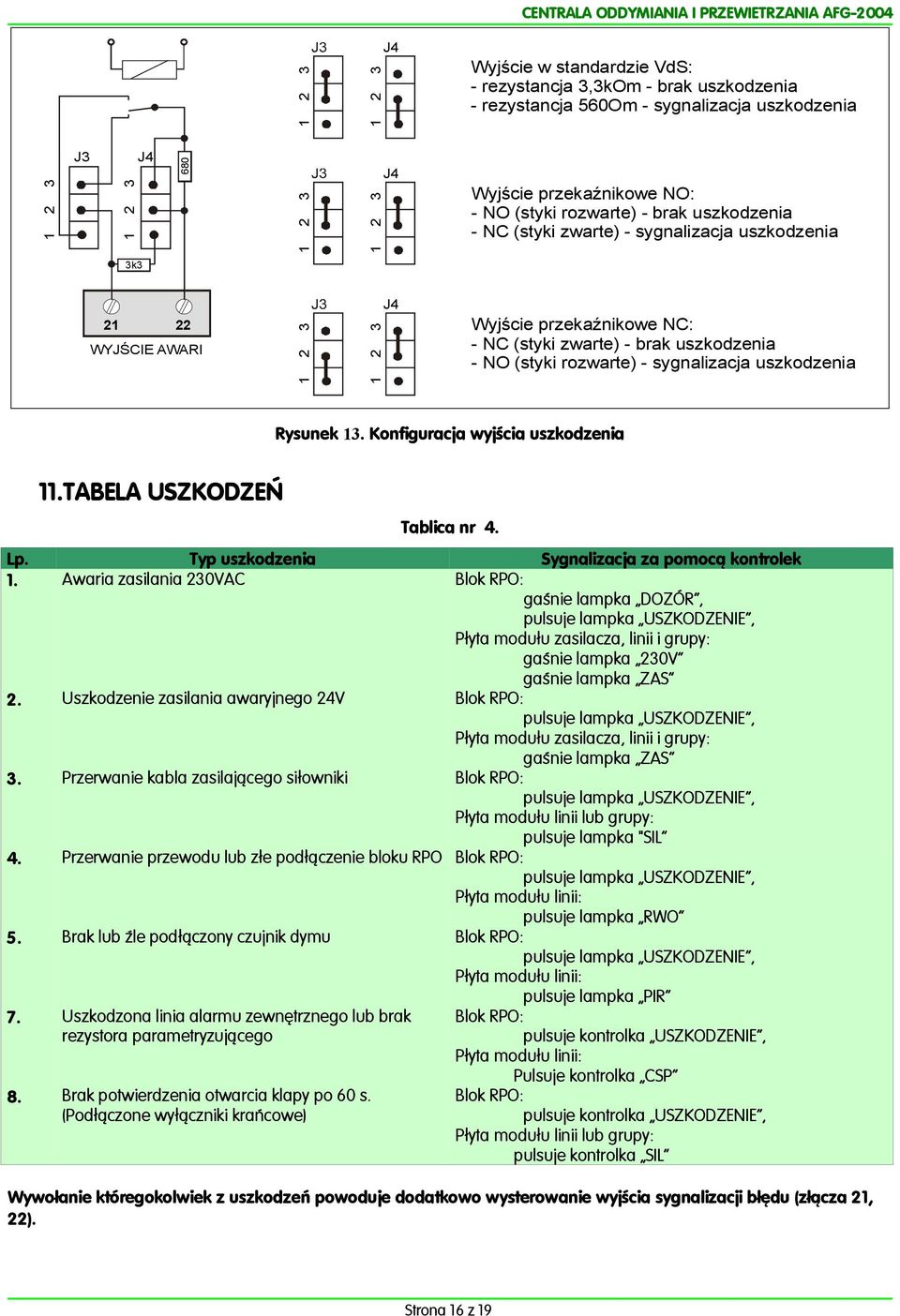

16 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG Wyjście przekaźnikowe NO: NO (styki rozwarte) brak uszkodzenia NC (styki zwarte) sygnalizacja uszkodzenia Wyjście w standardzie VdS: rezystancja,kom brak uszkodzenia rezystancja 560Om sygnalizacja uszkodzenia J4 J4 J J4 k WYJŚCIE AWARI J4 Wyjście przekaźnikowe NC: NC (styki zwarte) brak uszkodzenia NO (styki rozwarte) sygnalizacja uszkodzenia Rysunek. Konfiguracja wyjścia uszkodzenia.tabela USZKODZEŃ Tablica nr 4. Lp Typ uszkodzenia Awaria zasilania 0VAC Sygnalizacja za pomocą kontrolek Blok RPO: gaśnie lampka DOZÓR, pulsuje lampka USZKODZENIE, Płyta modułu zasilacza, linii i grupy: gaśnie lampka 0V gaśnie lampka ZAS Uszkodzenie zasilania awaryjnego 4V Blok RPO: pulsuje lampka USZKODZENIE, Płyta modułu zasilacza, linii i grupy: gaśnie lampka ZAS Przerwanie kabla zasilającego siłowniki Blok RPO: pulsuje lampka USZKODZENIE, Płyta modułu linii lub grupy: pulsuje lampka "SIL Przerwanie przewodu lub złe podłączenie bloku RPO Blok RPO: pulsuje lampka USZKODZENIE, Płyta modułu linii: pulsuje lampka RWO Brak lub źle podłączony czujnik dymu Blok RPO: pulsuje lampka USZKODZENIE, Płyta modułu linii: pulsuje lampka PIR Uszkodzona linia alarmu zewnętrznego lub brak Blok RPO: rezystora parametryzującego pulsuje kontrolka USZKODZENIE, Płyta modułu linii: Pulsuje kontrolka CSP Brak potwierdzenia otwarcia klapy po 60 s. Blok RPO: (Podłączone wyłączniki krańcowe) pulsuje kontrolka USZKODZENIE, Płyta modułu linii lub grupy: pulsuje kontrolka SIL Wywołanie któregokolwiek z uszkodzeń powoduje dodatkowo wysterowanie wyjścia sygnalizacji błędu (złącza, ). Strona 6 z 9
17 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004.PRZEGLĄD I KONSERWACJA INSTRUKCJA URUCHOMIENIOWA Centrala sterująca wymaga okresowych przeglądów. Minimum dwa razy w roku należy dokonać sprawdzenia poprawności pracy centrali sterującej. Należy dokonać oględzin obudowy, instalacji kablowej oraz sprawdzić stan zacisków. Akumulatory, w które wyposażona jest centrala sterująca AFG004 są bezobsługowe, samoczynnie kontrolowane i nie wymagają konserwacji. Należy jednak pamiętać, że producent gwarantuje poprawną ich pracę tylko w ciągu lat. Po tym okresie należy sprawdzić ich stan i zdecydować o pozostawieniu lub wymianie. Ponadto należy sprawdzić poprawność działania wszystkich urządzeń podłączonych do centrali sterującej. Wyżej wymienione czynności powinny być wykonywane przez upoważnioną osobę.. Kontrola funkcji systemu: Ręczny wyłącznik oddymiania: otworzyć przycisk RPO i nacisnąć przycisk URUCHOMIENIE. Trzpienie siłowników muszą się wysunąć do pozycji krańcowej. Lampka umieszczona w przycisku musi pulsacyjnie świecić. Po zamknięciu przycisku Buczek powinien wydawać pulsacyjny sygnał dźwiękowy. przy otwartym przycisku nacisnąć przycisk KASOWANIE. Buczek wyłączy się i zgaśnie lampka w przycisku URUCHOMIENIE. Po ponownym naciśnięciu nastąpi wycofanie trzpieni siłowników. UWAGA: powyższe czynności wykonać dla wszystkich RPO. Odłączyć zasilanie przez wyjęcie bezpiecznika zasilającego 0V, powinna zgasnąć zielona lampka DOZÓR oraz pulsować żółta lampka USZKODZENIE. Czujka dymu: W stronę czujki skierować strumień aerozolu testowego. Zadziałanie sygnalizowane będzie załączeniem kontrolki na czujce i załączeniem alarmu przez centralkę. Nastąpi wysuw trzpieni siłowników i zasygnalizowaniem alarmu przez RPO zgodnie z opisem jak wyżej.. Sprawdzenie centralki: sprawdzenie napięcia ładowania akumulatorów: odłączyć przewód z baterii (w RPO zadziała buczek, zacznie pulsować lampka USZKODZENIE i zgaśnie lampka DOZÓR, na płycie głównej zgaśnie zielona lampka ZAS ), napięcie na przewodach zasilających baterie powinno wynosić 7, +/ 0,V. próba obciążenia: wyłączyć zasilanie sieciowe lub wyjąć bezpiecznik w centralce, wzbudzić alarm przyciskiem RPO, wszystkie siłowniki powinny się całkowicie wysunąć. UWAGA: baterie wymieniać, co lata, kontrolować datę podaną na obudowie. kontrola obwodów w centralce: odłączyć przewód z zacisku lub obwodu siłowników centrala i RPO powinny zasygnalizować USZKODZENIE, odłączyć przewód z zacisku 4 centrala i w RPO powinny zasygnalizować USZKODZENIE, odłączyć przewód z zacisku 0 centrala i w RPO powinny zasygnalizować USZKODZENIE. kontrola przewietrzania: uruchomić siłowniki wymuszając kolejno ruch w górę, w dół i stop, odłączyć napięcie zasilania funkcje przewietrzania powinny zostać zablokowane, sprawdzić działanie czujki pogodowej. kontrola siłowników: sprawdzić siłowniki i konsole mocujące, zwrócić uwagę na korozję, dokręcić śruby, sprawdzić działanie wyłączników przeciążeniowych (powinny odłączać obwody zasilania siłowników w ciągu kilku sekund po zatrzymaniu). usunąć kurz i inne zabrudzenia, dokonać oględzin okablowania. Strona 7 z 9
18 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004.KARTA GWARANCYJNA AFG Elektronika Przemysłowa 604 Poznań ul. Daleka 4A tel./fax (0 6) KARTA GWARANCYJNA Nr... Nazwa sprzętu: Centrala sterująca oddymianiem i przewietrzaniem Typ, model: AFG004 Nr fabryczny:... Data sprzedaży: Data wydania karty gwarancyjnej... Pieczątka sprzedawcy Z WARUNKAMI NINIEJSZEJ GWARANCJI ZAPOZNAŁEM SIĘ I JE AKCEPTUJĘ... Czytelny podpis kupującego Strona 8 z 9
19 CENTRALA ODDYMIANIA I PRZEWIETRZANIA AFG004 4.WARUNKI GWARANCJI.Przedsiębiorstwo AFG Elektronika Przemysłowa zapewnia Użytkownika o dobrej jakości urządzeń, na które jest wydana niniejsza gwarancja..okres gwarancji obejmuje miesięcy od daty sprzedaży urządzenia..ujawnione w tym okresie wady, uniemożliwiające eksploatację urządzenia zgodnie z jego przeznaczeniem (DTR), będą usuwane bezpłatnie w terminie nie dłuższym niż dni. 4.Sposób naprawy urządzeń ustala udzielający gwarancji. 5.Okres gwarancji ulega przedłużeniu w odniesieniu do uszkodzonego urządzenia o czas liczony od udostępnienia urządzenia do naprawy do jej zakończenia. 6.Producent zobowiązuje się do wymiany swoich wyrobów w przypadku, gdy stwierdzono wadę fabryczną niemożliwą do usunięcia. 7.Warunkiem odpowiedzialności Producenta z tytułu gwarancji i rękojmi jest: przestrzeganie przez Użytkownika instrukcji użytkowania urządzenia i dokonywanie napraw wyłącznie przez Producenta. 8.Gwarancja traci swą ważność również w następujących przypadkach: samowolnego dokonywania napraw lub zmian konstrukcyjnych, stwierdzenia uszkodzeń mechanicznych powstałych na skutek zdarzeń losowych lub działania osób trzecich. 9.Przy reklamacji wyrobu, producent potrąca równowartość brakujących lub uszkodzonych z winy reklamującego elementów oraz koszty ich wymiany. 0.Nieważna jest gwarancja bez dat, pieczęci i podpisów, jak również z poprawkami i skreśleniami dokonywanymi przez osoby nieuprawnione..karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień gwarancyjnych. REKLAMACJE NALEŻY ZGŁASZAĆ PISEMNIE PODAJĄC NUMER NINIEJSZEJ KARTY GWARANCYJNEJ Strona 9 z 9
