Projekt budowlany kanalizacji sanitarnej Psary Piasek w Gminie Woźniki w pasie drogi wojewódzkiej Nr 908 ul. Wolności i ul.

Transkrypt

1 PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

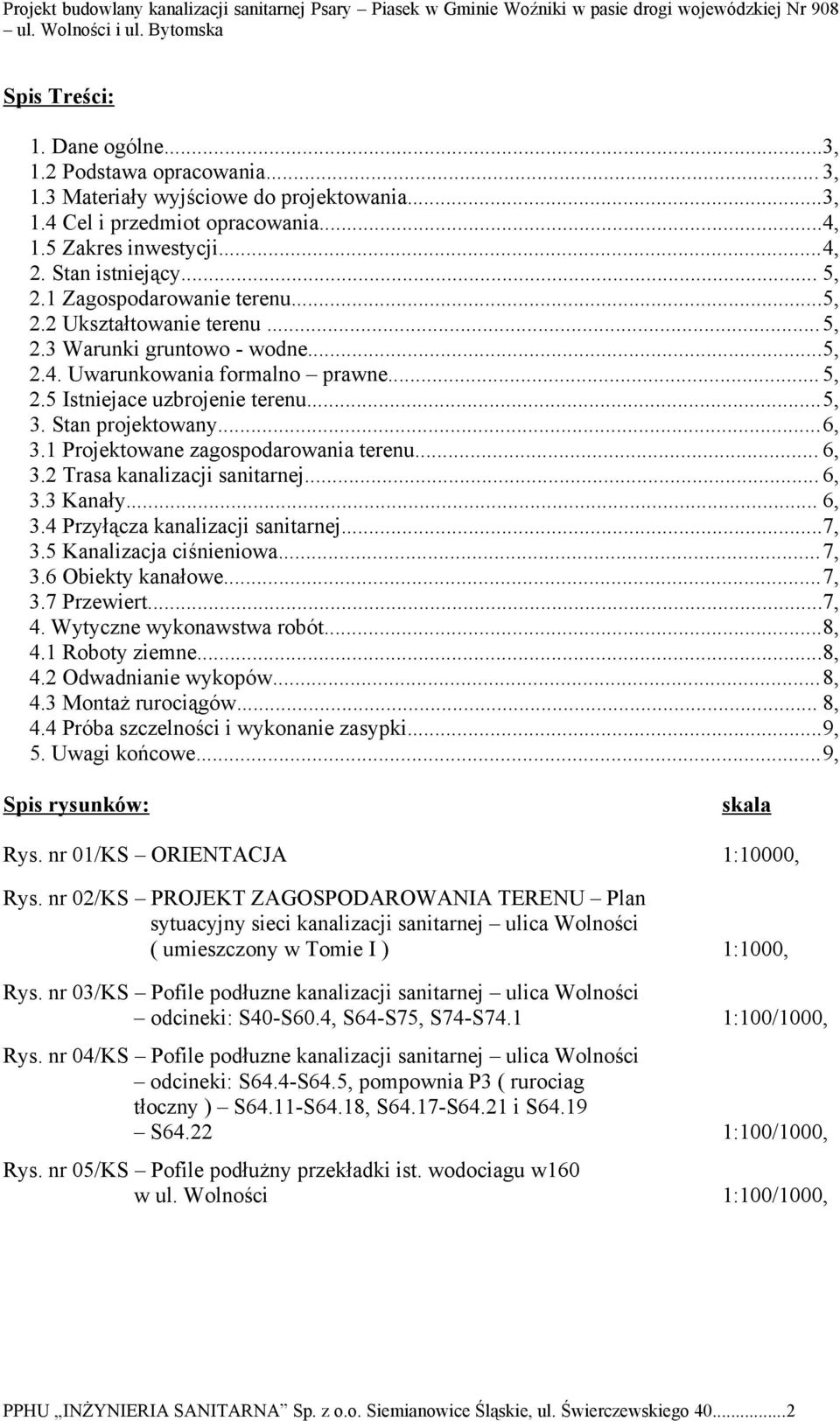

2 Spis Treści: 1. Dane ogólne...3, 1.2 Podstawa opracowania... 3, 1.3 Materiały wyjściowe do projektowania...3, 1.4 Cel i przedmiot opracowania...4, 1.5 Zakres inwestycji...4, 2. Stan istniejący... 5, 2.1 Zagospodarowanie terenu...5, 2.2 Ukształtowanie terenu...5, 2.3 Warunki gruntowo - wodne...5, 2.4. Uwarunkowania formalno prawne... 5, 2.5 Istniejace uzbrojenie terenu...5, 3. Stan projektowany...6, 3.1 Projektowane zagospodarowania terenu... 6, 3.2 Trasa kanalizacji sanitarnej... 6, 3.3 Kanały... 6, 3.4 Przyłącza kanalizacji sanitarnej...7, 3.5 Kanalizacja ciśnieniowa...7, 3.6 Obiekty kanałowe...7, 3.7 Przewiert...7, 4. Wytyczne wykonawstwa robót...8, 4.1 Roboty ziemne...8, 4.2 Odwadnianie wykopów...8, 4.3 MontaŜ rurociągów... 8, 4.4 Próba szczelności i wykonanie zasypki...9, 5. Uwagi końcowe...9, Spis rysunków: skala Rys. nr 01/KS ORIENTACJA 1:10000, Rys. nr 02/KS PROJEKT ZAGOSPODAROWANIA TERENU Plan sytuacyjny sieci kanalizacji sanitarnej ulica Wolności ( umieszczony w Tomie I ) 1:1000, Rys. nr 03/KS Pofile podłuzne kanalizacji sanitarnej ulica Wolności odcineki: S40-S60.4, S64-S75, S74-S74.1 1:100/1000, Rys. nr 04/KS Pofile podłuzne kanalizacji sanitarnej ulica Wolności odcineki: S64.4-S64.5, pompownia P3 ( rurociag tłoczny ) S64.11-S64.18, S64.17-S64.21 i S64.19 S :100/1000, Rys. nr 05/KS Pofile podłuŝny przekładki ist. wodociagu w160 w ul. Wolności 1:100/1000, PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

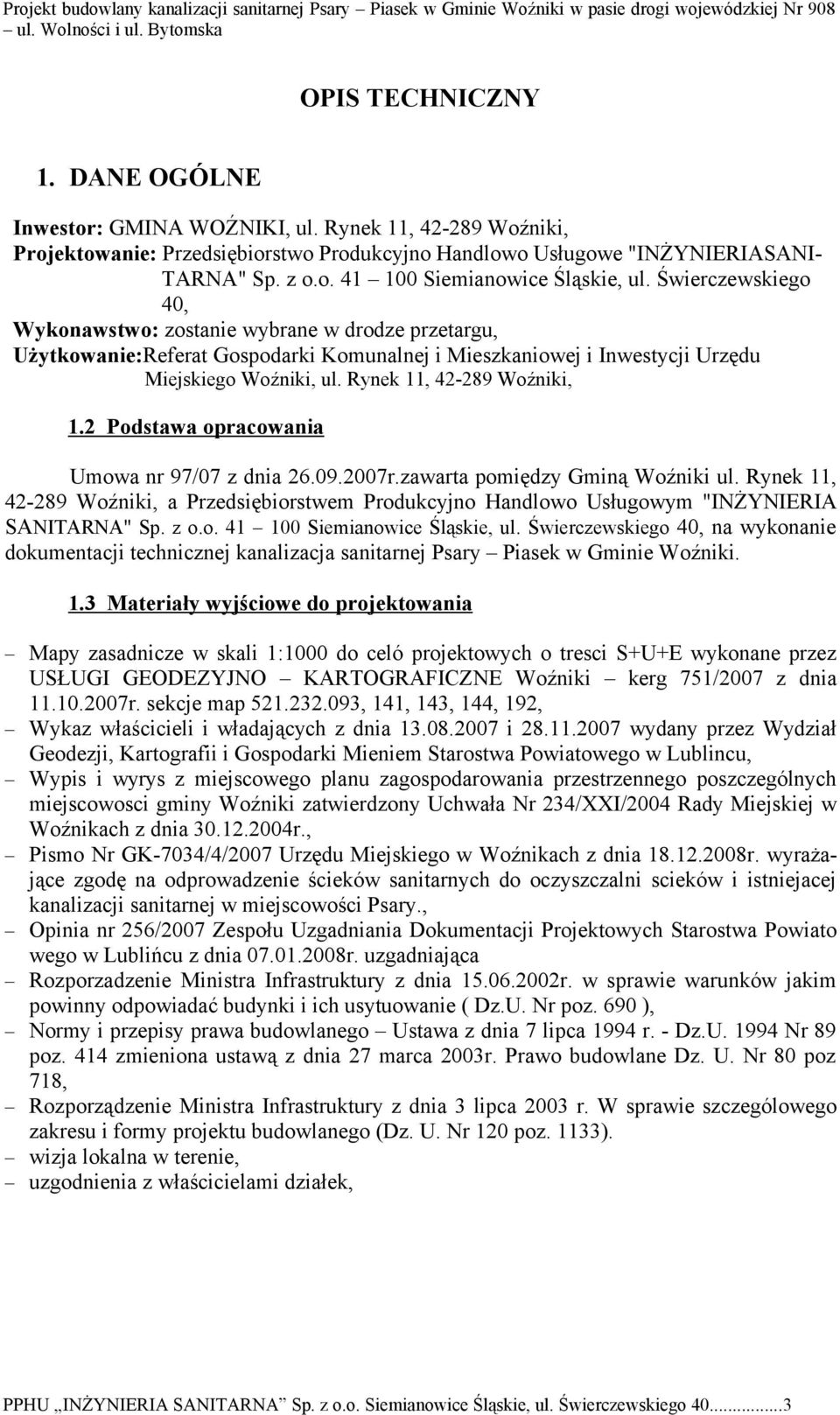

3 OPIS TECHNICZNY 1. DANE OGÓLNE Inwestor: GMINA WOŹNIKI, ul. Rynek 11, Woźniki, Projektowanie: Przedsiębiorstwo Produkcyjno Handlowo Usługowe "INśYNIERIASANI- TARNA" Sp. z o.o Siemianowice Śląskie, ul. Świerczewskiego 40, Wykonawstwo: zostanie wybrane w drodze przetargu, UŜytkowanie:Referat Gospodarki Komunalnej i Mieszkaniowej i Inwestycji Urzędu Miejskiego Woźniki, ul. Rynek 11, Woźniki, 1.2 Podstawa opracowania Umowa nr 97/07 z dnia r.zawarta pomiędzy Gminą Woźniki ul. Rynek 11, Woźniki, a Przedsiębiorstwem Produkcyjno Handlowo Usługowym "INśYNIERIA SANITARNA" Sp. z o.o Siemianowice Śląskie, ul. Świerczewskiego 40, na wykonanie dokumentacji technicznej kanalizacja sanitarnej Psary Piasek w Gminie Woźniki. 1.3 Materiały wyjściowe do projektowania Mapy zasadnicze w skali 1:1000 do celó projektowych o tresci S+U+E wykonane przez USŁUGI GEODEZYJNO KARTOGRAFICZNE Woźniki kerg 751/2007 z dnia r. sekcje map , 141, 143, 144, 192, Wykaz właścicieli i władających z dnia i wydany przez Wydział Geodezji, Kartografii i Gospodarki Mieniem Starostwa Powiatowego w Lublincu, Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego poszczególnych miejscowosci gminy Woźniki zatwierdzony Uchwała Nr 234/XXI/2004 Rady Miejskiej w Woźnikach z dnia r., Pismo Nr GK-7034/4/2007 Urzędu Miejskiego w Woźnikach z dnia r. wyraŝające zgodę na odprowadzenie ścieków sanitarnych do oczyszczalni scieków i istniejacej kanalizacji sanitarnej w miejscowości Psary., Opinia nr 256/2007 Zespołu Uzgadniania Dokumentacji Projektowych Starostwa Powiato wego w Lublińcu z dnia r. uzgadniająca Rozporzadzenie Ministra Infrastruktury z dnia r. w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. Nr poz. 690 ), Normy i przepisy prawa budowlanego Ustawa z dnia 7 lipca 1994 r. - Dz.U Nr 89 poz. 414 zmieniona ustawą z dnia 27 marca 2003r. Prawo budowlane Dz. U. Nr 80 poz 718, Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. W sprawie szczególowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133). wizja lokalna w terenie, uzgodnienia z właścicielami działek, PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

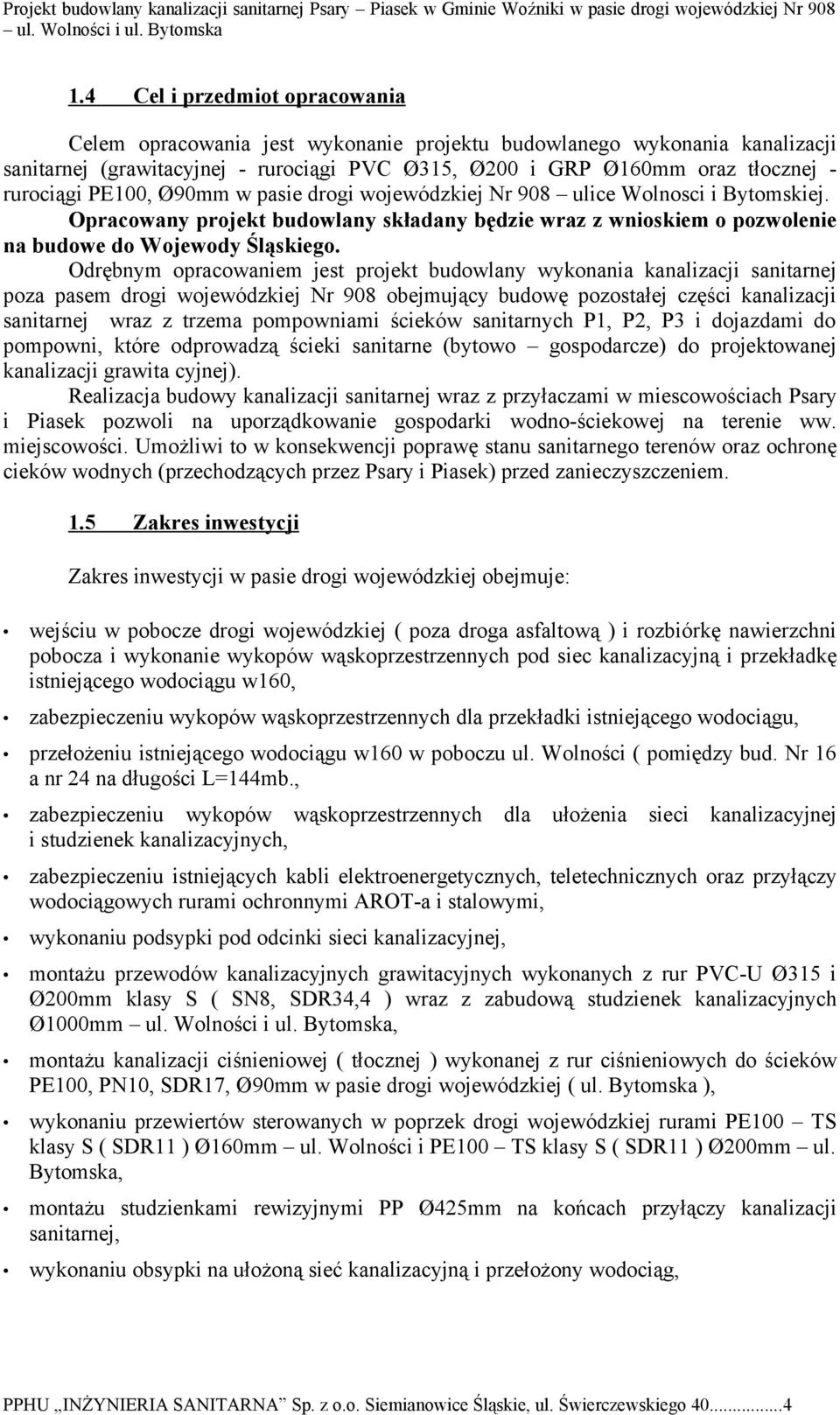

4 1.4 Cel i przedmiot opracowania Celem opracowania jest wykonanie projektu budowlanego wykonania kanalizacji sanitarnej (grawitacyjnej - rurociągi PVC Ø315, Ø200 i GRP Ø160mm oraz tłocznej - rurociągi PE100, Ø90mm w pasie drogi wojewódzkiej Nr 908 ulice Wolnosci i Bytomskiej. Opracowany projekt budowlany składany będzie wraz z wnioskiem o pozwolenie na budowe do Wojewody Śląskiego. Odrębnym opracowaniem jest projekt budowlany wykonania kanalizacji sanitarnej poza pasem drogi wojewódzkiej Nr 908 obejmujący budowę pozostałej części kanalizacji sanitarnej wraz z trzema pompowniami ścieków sanitarnych P1, P2, P3 i dojazdami do pompowni, które odprowadzą ścieki sanitarne (bytowo gospodarcze) do projektowanej kanalizacji grawita cyjnej). Realizacja budowy kanalizacji sanitarnej wraz z przyłaczami w miescowościach Psary i Piasek pozwoli na uporządkowanie gospodarki wodno-ściekowej na terenie ww. miejscowości. UmoŜliwi to w konsekwencji poprawę stanu sanitarnego terenów oraz ochronę cieków wodnych (przechodzących przez Psary i Piasek) przed zanieczyszczeniem. 1.5 Zakres inwestycji Zakres inwestycji w pasie drogi wojewódzkiej obejmuje: wejściu w pobocze drogi wojewódzkiej ( poza droga asfaltową ) i rozbiórkę nawierzchni pobocza i wykonanie wykopów wąskoprzestrzennych pod siec kanalizacyjną i przekładkę istniejącego wodociągu w160, zabezpieczeniu wykopów wąskoprzestrzennych dla przekładki istniejącego wodociągu, przełoŝeniu istniejącego wodociągu w160 w poboczu ul. Wolności ( pomiędzy bud. Nr 16 a nr 24 na długości L=144mb., zabezpieczeniu wykopów wąskoprzestrzennych dla ułoŝenia sieci kanalizacyjnej i studzienek kanalizacyjnych, zabezpieczeniu istniejących kabli elektroenergetycznych, teletechnicznych oraz przyłączy wodociągowych rurami ochronnymi AROT-a i stalowymi, wykonaniu podsypki pod odcinki sieci kanalizacyjnej, montaŝu przewodów kanalizacyjnych grawitacyjnych wykonanych z rur PVC-U Ø315 i Ø200mm klasy S ( SN8, SDR34,4 ) wraz z zabudową studzienek kanalizacyjnych Ø1000mm, montaŝu kanalizacji ciśnieniowej ( tłocznej ) wykonanej z rur ciśnieniowych do ścieków PE100, PN10, SDR17, Ø90mm w pasie drogi wojewódzkiej ( ul. Bytomska ), wykonaniu przewiertów sterowanych w poprzek drogi wojewódzkiej rurami PE100 TS klasy S ( SDR11 ) Ø160mm ul. Wolności i PE100 TS klasy S ( SDR11 ) Ø200mm ul. Bytomska, montaŝu studzienkami rewizyjnymi PP Ø425mm na końcach przyłączy kanalizacji sanitarnej, wykonaniu obsypki na ułoŝoną sieć kanalizacyjną i przełoŝony wodociąg, PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

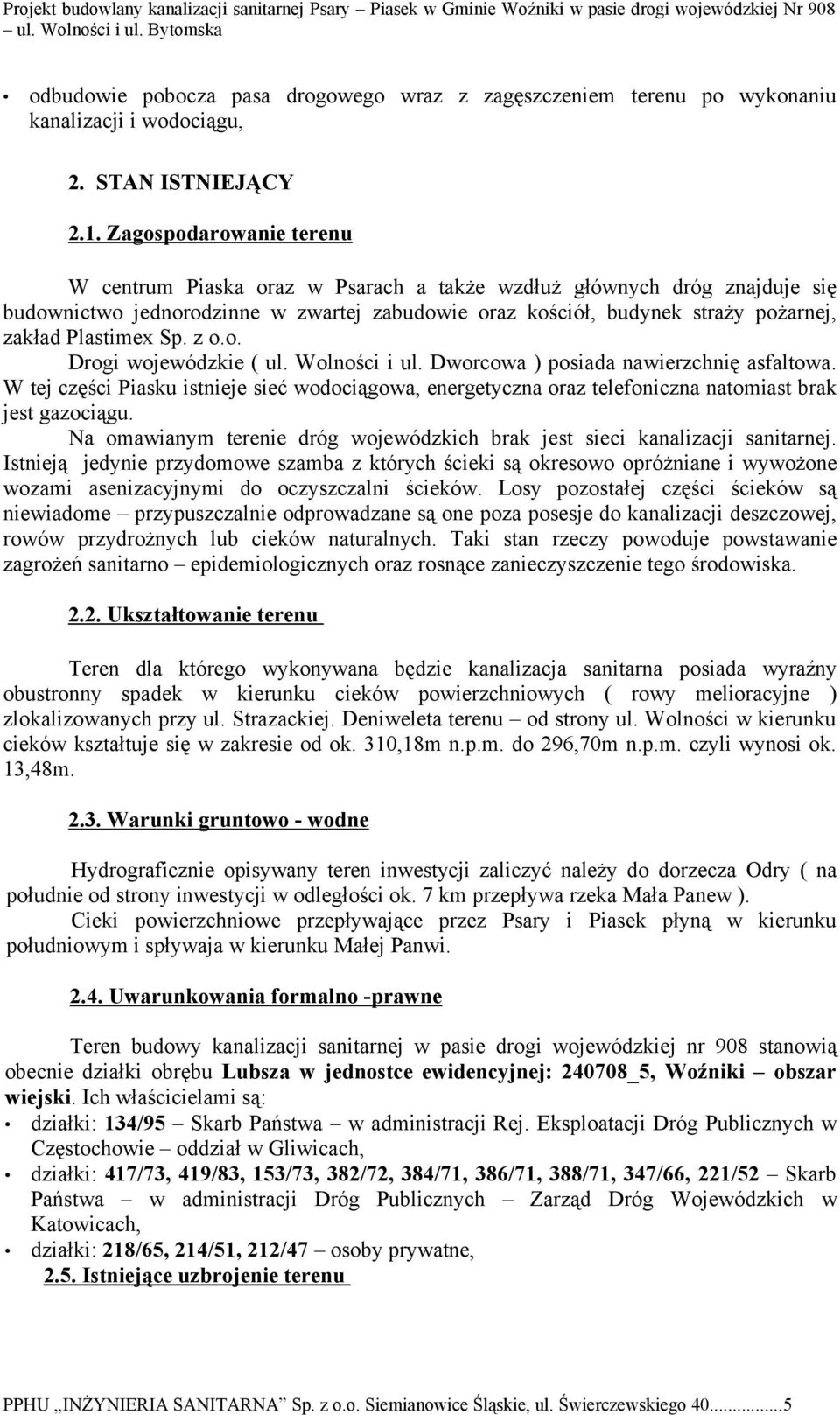

5 odbudowie pobocza pasa drogowego wraz z zagęszczeniem terenu po wykonaniu kanalizacji i wodociągu, 2. STAN ISTNIEJĄCY 2.1. Zagospodarowanie terenu W centrum Piaska oraz w Psarach a takŝe wzdłuŝ głównych dróg znajduje się budownictwo jednorodzinne w zwartej zabudowie oraz kościół, budynek straŝy poŝarnej, zakład Plastimex Sp. z o.o. Drogi wojewódzkie ( ul. Wolności i ul. Dworcowa ) posiada nawierzchnię asfaltowa. W tej części Piasku istnieje sieć wodociągowa, energetyczna oraz telefoniczna natomiast brak jest gazociągu. Na omawianym terenie dróg wojewódzkich brak jest sieci kanalizacji sanitarnej. Istnieją jedynie przydomowe szamba z których ścieki są okresowo opróŝniane i wywoŝone wozami asenizacyjnymi do oczyszczalni ścieków. Losy pozostałej części ścieków są niewiadome przypuszczalnie odprowadzane są one poza posesje do kanalizacji deszczowej, rowów przydroŝnych lub cieków naturalnych. Taki stan rzeczy powoduje powstawanie zagroŝeń sanitarno epidemiologicznych oraz rosnące zanieczyszczenie tego środowiska Ukształtowanie terenu Teren dla którego wykonywana będzie kanalizacja sanitarna posiada wyraźny obustronny spadek w kierunku cieków powierzchniowych ( rowy melioracyjne ) zlokalizowanych przy ul. Strazackiej. Deniweleta terenu od strony ul. Wolności w kierunku cieków kształtuje się w zakresie od ok. 310,18m n.p.m. do 296,70m n.p.m. czyli wynosi ok. 13,48m Warunki gruntowo - wodne Hydrograficznie opisywany teren inwestycji zaliczyć naleŝy do dorzecza Odry ( na południe od strony inwestycji w odległości ok. 7 km przepływa rzeka Mała Panew ). Cieki powierzchniowe przepływające przez Psary i Piasek płyną w kierunku południowym i spływaja w kierunku Małej Panwi Uwarunkowania formalno -prawne Teren budowy kanalizacji sanitarnej w pasie drogi wojewódzkiej nr 908 stanowią obecnie działki obrębu Lubsza w jednostce ewidencyjnej: _5, Woźniki obszar wiejski. Ich właścicielami są: działki: 134/95 Skarb Państwa w administracji Rej. Eksploatacji Dróg Publicznych w Częstochowie oddział w Gliwicach, działki: 417/73, 419/83, 153/73, 382/72, 384/71, 386/71, 388/71, 347/66, 221/52 Skarb Państwa w administracji Dróg Publicznych Zarząd Dróg Wojewódzkich w Katowicach, działki: 218/65, 214/51, 212/47 osoby prywatne, 2.5. Istniejące uzbrojenie terenu PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

6 Na rozpatrywanym terenie występują następujące sieci uzbrojenia podziemnego: wodociąg w160, w uŝytkowaniu Przedsiębiorstwa Wodociagów i Kanalizacji Tarnowskie Góry, kabel teletechniczny t w uŝytkowaniu Telekomunikacji Polskiej S.A. kabel energetyczny eann, enn, ewn, ean w uŝytkowaniu ENION S.A. Oddział w Czestochowie Rejon Energetyczny Lubliniec. 3. STAN PROJEKTOWANY 3.1 Projektowane zagospodarowanie terenu Kierując się warunkami lokalnymi i ukształtowaniem terenu oraz istniejąca gęstą zabudową mieszkalną ciągi kanalizacji sanitarnej zaprojektowano w pasie dróg gminnych i wojewódzkich. Trasy projektowanej kanalizacji sanitarnej biegną równolegle wzdłuŝ istniejących dróg. Najczęściej w miejscach wykonania przyłączy kanalizacyjnych projektowana kanalizacja sanitarna krzyŝuje się z istniejącymi sieciami jednak w sposób bezkolizyjny. Przewiduje się.odprowadzić ścieki sanitarne przyłączami domowymi zakończonymi studzienkami do projektowanych kolektorów głównych i dopływów bocznych biegnących w ulicach leŝących w zakresie opracowania. Przyłącza poszczególnych budynków mieszkalnych do ciągów głównych są krótkie, a trasa trasa tak dobrana, by jak w najmniejszym stopniu naruszyć jezdnie ulic wojewódzkich i istniejące zagospodarowanie posesji oraz uniknąć kolizji z istniejącym uzbrojeniem podziemnym i nadziemnym. Ze względu na zróŝnicowane ukształtowanie terenu oraz koniecznymi przejściami pod ciekami wodnymi projektowaną kanalizacją sanitarną oraz znaczną odległość do oczyszczalni ścieków ( zwłaszcza od strony Piasku ) zaszła konieczność zaprojektowania na sieciach 3-ch pompowni ścieków sanitarnych oznaczonych jako P1, P2, P3 rozwiązanie to przedstawiono w odrębnym projekcie budowlanym składanym do pozwolenia na budowę do Starosty Powiatowego w Lublińcu. Teren opracowania dla budowy kanalizacji sanitarnej w drodze wojewódzkiej ze względu na moŝliwą etapowość realizacji inwestycji przynaleŝy do: 1. zlewni pompowni P1( dla ul. Wolności) Piasek ul. StraŜacka 2. zlewnia pompowni P3 ( dla ul. Bytomskiej ) Piasek ul. Bytomska Leśna 3.2 Trasa kanalizacji sanitarnej W ul. Wolności projektowana trasa kanalizacji sanitarnej pobiegnie wzdłuŝ jej lewego pobocza. Prostopadle do zaprojektowanego kolektora kanalizacji sanitarnej w ul. Wolności wykonane zostaną metodą przewiertu sterowanego przyłącza do budynków mieszkalnych oddzielne przyłącze dla kaŝdego budynku. Dla ul. Bytomskiej projektowana kanalizacja sanitarna pobiegnie wzdłuŝ jej prawego i lewego pobocza. Przejścia pod ul. Bytomską wykonane zostaną metodą przewiertu sterowanego.przyłącza do budynków mieszkalnych wykonane zostaną prostopadle do projektowanej kanalizacji sanitarnej oddzielne przyłącze dla kaŝdego budynku. 3.3 Kanały Kanalizację sanitarną projektuje się z rur kanalizacyjnych kielichowych PVC-U o następujących średnicach:ø315mm i Ø200mm klasy S ( SN8 SDR 34,4) jednowarstwowych PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

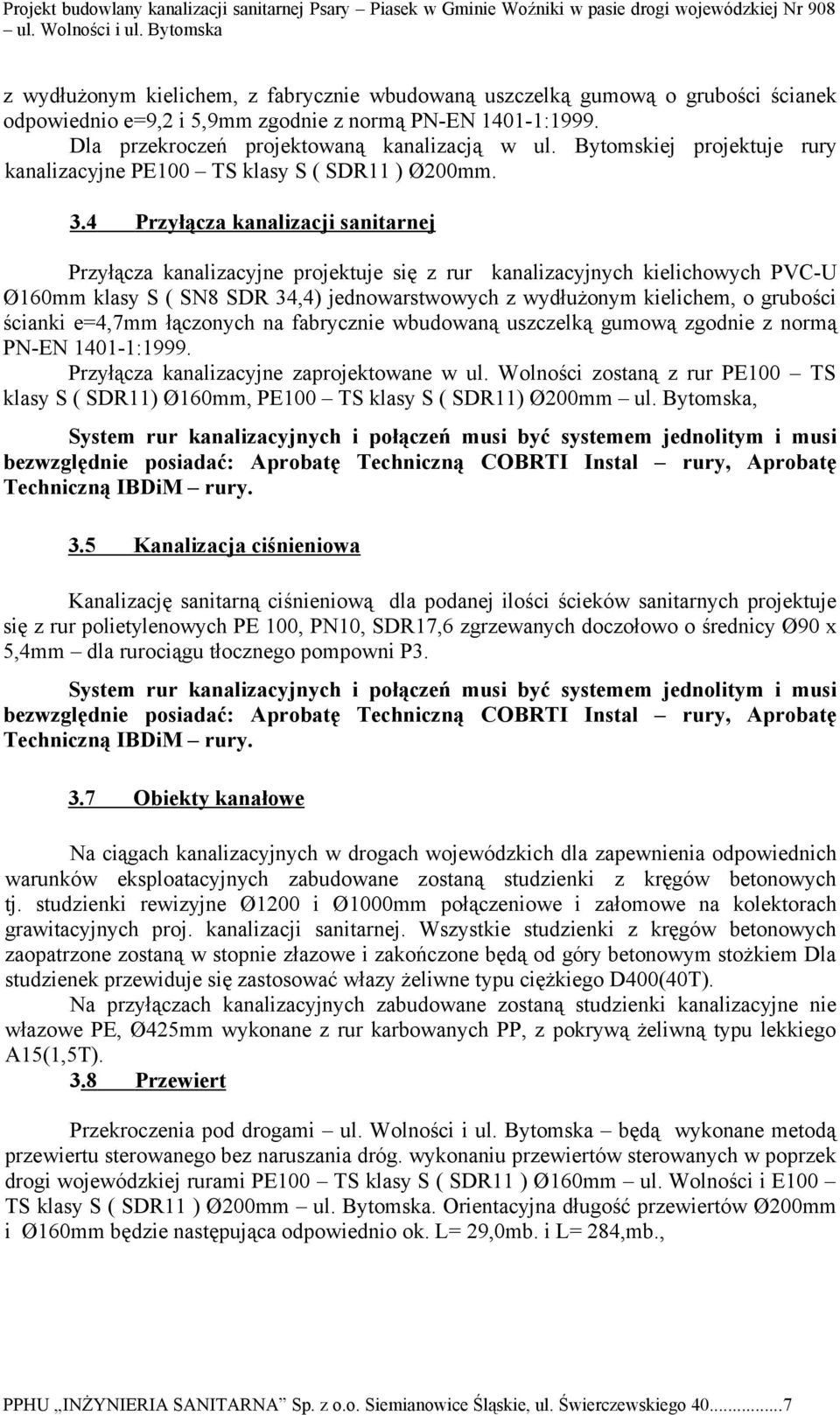

7 z wydłuŝonym kielichem, z fabrycznie wbudowaną uszczelką gumową o grubości ścianek odpowiednio e=9,2 i 5,9mm zgodnie z normą PN-EN :1999. Dla przekroczeń projektowaną kanalizacją w ul. Bytomskiej projektuje rury kanalizacyjne PE100 TS klasy S ( SDR11 ) Ø200mm. 3.4 Przyłącza kanalizacji sanitarnej Przyłącza kanalizacyjne projektuje się z rur kanalizacyjnych kielichowych PVC-U Ø160mm klasy S ( SN8 SDR 34,4) jednowarstwowych z wydłuŝonym kielichem, o grubości ścianki e=4,7mm łączonych na fabrycznie wbudowaną uszczelką gumową zgodnie z normą PN-EN :1999. Przyłącza kanalizacyjne zaprojektowane w ul. Wolności zostaną z rur PE100 TS klasy S ( SDR11) Ø160mm, PE100 TS klasy S ( SDR11) Ø200mm ul. Bytomska, System rur kanalizacyjnych i połączeń musi być systemem jednolitym i musi bezwzględnie posiadać: Aprobatę Techniczną COBRTI Instal rury, Aprobatę Techniczną IBDiM rury. 3.5 Kanalizacja ciśnieniowa Kanalizację sanitarną ciśnieniową dla podanej ilości ścieków sanitarnych projektuje się z rur polietylenowych PE 100, PN10, SDR17,6 zgrzewanych doczołowo o średnicy Ø90 x 5,4mm dla rurociągu tłocznego pompowni P3. System rur kanalizacyjnych i połączeń musi być systemem jednolitym i musi bezwzględnie posiadać: Aprobatę Techniczną COBRTI Instal rury, Aprobatę Techniczną IBDiM rury. 3.7 Obiekty kanałowe Na ciągach kanalizacyjnych w drogach wojewódzkich dla zapewnienia odpowiednich warunków eksploatacyjnych zabudowane zostaną studzienki z kręgów betonowych tj. studzienki rewizyjne Ø1200 i Ø1000mm połączeniowe i załomowe na kolektorach grawitacyjnych proj. kanalizacji sanitarnej. Wszystkie studzienki z kręgów betonowych zaopatrzone zostaną w stopnie złazowe i zakończone będą od góry betonowym stoŝkiem Dla studzienek przewiduje się zastosować włazy Ŝeliwne typu cięŝkiego D400(40T). Na przyłączach kanalizacyjnych zabudowane zostaną studzienki kanalizacyjne nie włazowe PE, Ø425mm wykonane z rur karbowanych PP, z pokrywą Ŝeliwną typu lekkiego A15(1,5T). 3.8 Przewiert Przekroczenia pod drogami będą wykonane metodą przewiertu sterowanego bez naruszania dróg. wykonaniu przewiertów sterowanych w poprzek drogi wojewódzkiej rurami PE100 TS klasy S ( SDR11 ) Ø160mm ul. Wolności i E100 TS klasy S ( SDR11 ) Ø200mm ul. Bytomska. Orientacyjna długość przewiertów Ø200mm i Ø160mm będzie następująca odpowiednio ok. L= 29,0mb. i L= 284,mb., PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

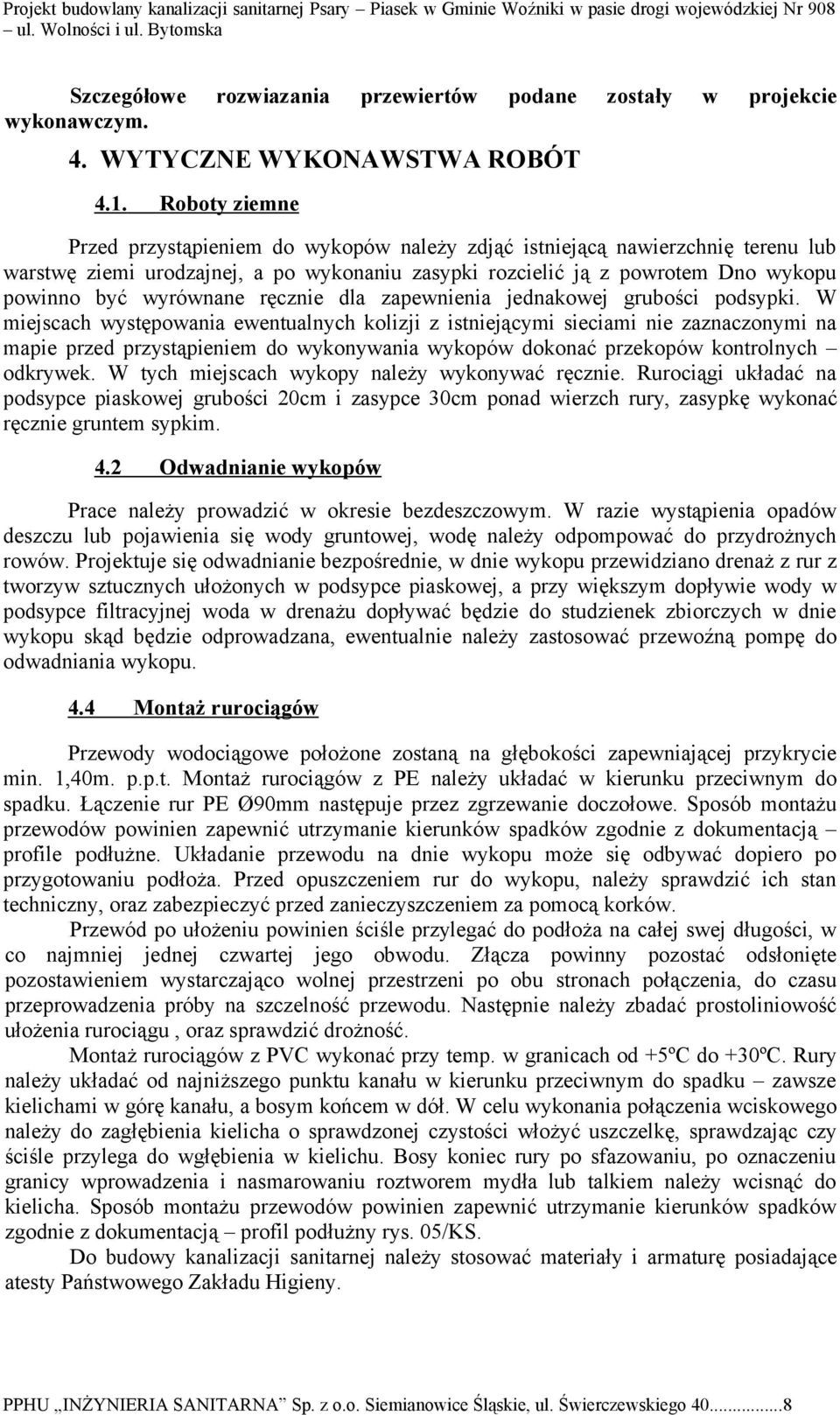

8 Szczegółowe rozwiazania przewiertów podane zostały w projekcie wykonawczym. 4. WYTYCZNE WYKONAWSTWA ROBÓT 4.1. Roboty ziemne Przed przystąpieniem do wykopów naleŝy zdjąć istniejącą nawierzchnię terenu lub warstwę ziemi urodzajnej, a po wykonaniu zasypki rozcielić ją z powrotem Dno wykopu powinno być wyrównane ręcznie dla zapewnienia jednakowej grubości podsypki. W miejscach występowania ewentualnych kolizji z istniejącymi sieciami nie zaznaczonymi na mapie przed przystąpieniem do wykonywania wykopów dokonać przekopów kontrolnych odkrywek. W tych miejscach wykopy naleŝy wykonywać ręcznie. Rurociągi układać na podsypce piaskowej grubości 20cm i zasypce 30cm ponad wierzch rury, zasypkę wykonać ręcznie gruntem sypkim. 4.2 Odwadnianie wykopów Prace naleŝy prowadzić w okresie bezdeszczowym. W razie wystąpienia opadów deszczu lub pojawienia się wody gruntowej, wodę naleŝy odpompować do przydroŝnych rowów. Projektuje się odwadnianie bezpośrednie, w dnie wykopu przewidziano drenaŝ z rur z tworzyw sztucznych ułoŝonych w podsypce piaskowej, a przy większym dopływie wody w podsypce filtracyjnej woda w drenaŝu dopływać będzie do studzienek zbiorczych w dnie wykopu skąd będzie odprowadzana, ewentualnie naleŝy zastosować przewoźną pompę do odwadniania wykopu. 4.4 MontaŜ rurociągów Przewody wodociągowe połoŝone zostaną na głębokości zapewniającej przykrycie min. 1,40m. p.p.t. MontaŜ rurociągów z PE naleŝy układać w kierunku przeciwnym do spadku. Łączenie rur PE Ø90mm następuje przez zgrzewanie doczołowe. Sposób montaŝu przewodów powinien zapewnić utrzymanie kierunków spadków zgodnie z dokumentacją profile podłuŝne. Układanie przewodu na dnie wykopu moŝe się odbywać dopiero po przygotowaniu podłoŝa. Przed opuszczeniem rur do wykopu, naleŝy sprawdzić ich stan techniczny, oraz zabezpieczyć przed zanieczyszczeniem za pomocą korków. Przewód po ułoŝeniu powinien ściśle przylegać do podłoŝa na całej swej długości, w co najmniej jednej czwartej jego obwodu. Złącza powinny pozostać odsłonięte pozostawieniem wystarczająco wolnej przestrzeni po obu stronach połączenia, do czasu przeprowadzenia próby na szczelność przewodu. Następnie naleŝy zbadać prostoliniowość ułoŝenia rurociągu, oraz sprawdzić droŝność. MontaŜ rurociągów z PVC wykonać przy temp. w granicach od +5ºC do +30ºC. Rury naleŝy układać od najniŝszego punktu kanału w kierunku przeciwnym do spadku zawsze kielichami w górę kanału, a bosym końcem w dół. W celu wykonania połączenia wciskowego naleŝy do zagłębienia kielicha o sprawdzonej czystości włoŝyć uszczelkę, sprawdzając czy ściśle przylega do wgłębienia w kielichu. Bosy koniec rury po sfazowaniu, po oznaczeniu granicy wprowadzenia i nasmarowaniu roztworem mydła lub talkiem naleŝy wcisnąć do kielicha. Sposób montaŝu przewodów powinien zapewnić utrzymanie kierunków spadków zgodnie z dokumentacją profil podłuŝny rys. 05/KS. Do budowy kanalizacji sanitarnej naleŝy stosować materiały i armaturę posiadające atesty Państwowego Zakładu Higieny. PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego

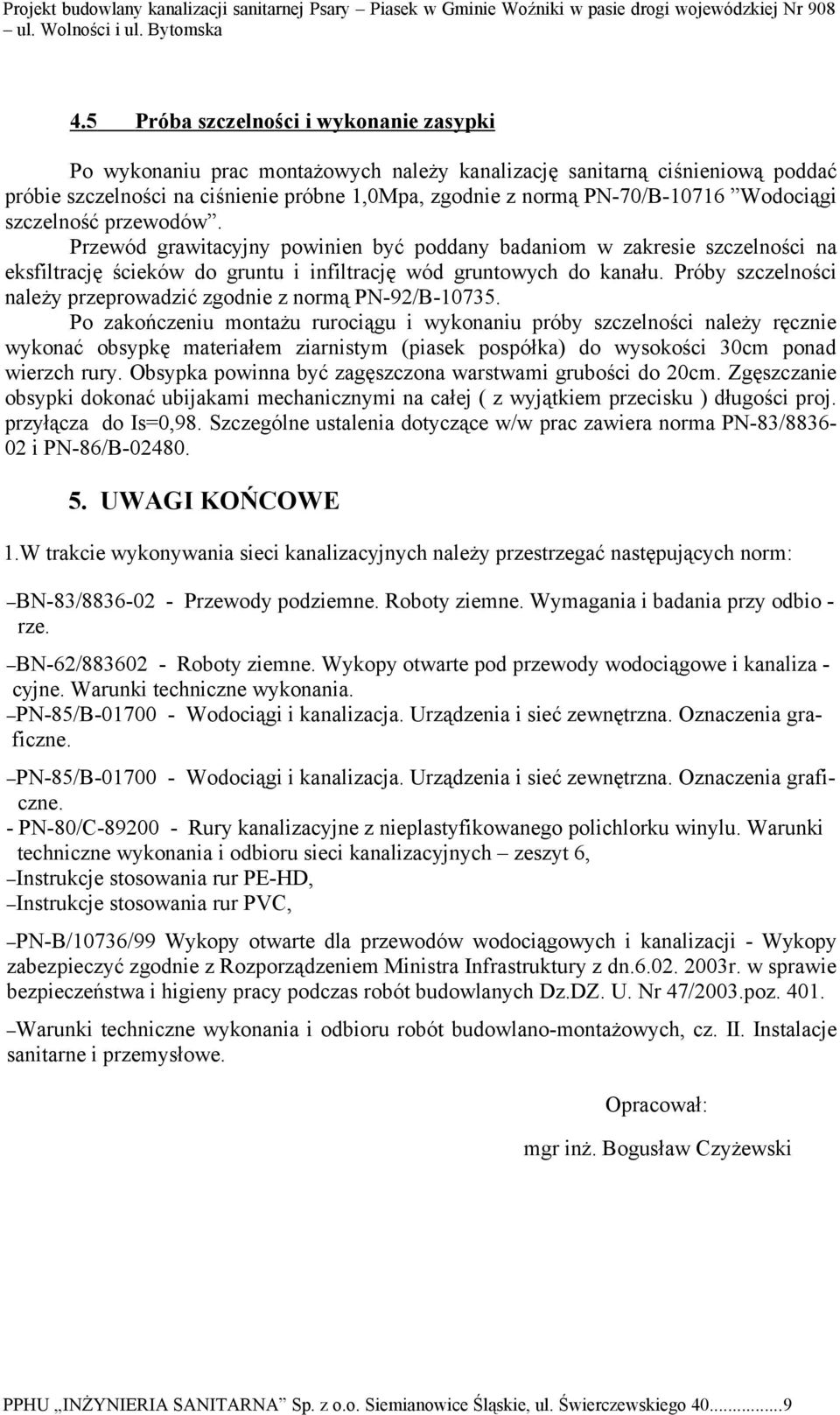

9 4.5 Próba szczelności i wykonanie zasypki Po wykonaniu prac montaŝowych naleŝy kanalizację sanitarną ciśnieniową poddać próbie szczelności na ciśnienie próbne 1,0Mpa, zgodnie z normą PN-70/B Wodociągi szczelność przewodów. Przewód grawitacyjny powinien być poddany badaniom w zakresie szczelności na eksfiltrację ścieków do gruntu i infiltrację wód gruntowych do kanału. Próby szczelności naleŝy przeprowadzić zgodnie z normą PN-92/B Po zakończeniu montaŝu rurociągu i wykonaniu próby szczelności naleŝy ręcznie wykonać obsypkę materiałem ziarnistym (piasek pospółka) do wysokości 30cm ponad wierzch rury. Obsypka powinna być zagęszczona warstwami grubości do 20cm. Zgęszczanie obsypki dokonać ubijakami mechanicznymi na całej ( z wyjątkiem przecisku ) długości proj. przyłącza do Is=0,98. Szczególne ustalenia dotyczące w/w prac zawiera norma PN-83/ i PN-86/B UWAGI KOŃCOWE 1.W trakcie wykonywania sieci kanalizacyjnych naleŝy przestrzegać następujących norm: BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbio - rze. BN-62/ Roboty ziemne. Wykopy otwarte pod przewody wodociągowe i kanaliza - cyjne. Warunki techniczne wykonania. PN-85/B Wodociągi i kanalizacja. Urządzenia i sieć zewnętrzna. Oznaczenia graficzne. PN-85/B Wodociągi i kanalizacja. Urządzenia i sieć zewnętrzna. Oznaczenia graficzne. - PN-80/C Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu. Warunki techniczne wykonania i odbioru sieci kanalizacyjnych zeszyt 6, Instrukcje stosowania rur PE-HD, Instrukcje stosowania rur PVC, PN-B/10736/99 Wykopy otwarte dla przewodów wodociągowych i kanalizacji - Wykopy zabezpieczyć zgodnie z Rozporządzeniem Ministra Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych Dz.DZ. U. Nr 47/2003.poz Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, cz. II. Instalacje sanitarne i przemysłowe. Opracował: mgr inŝ. Bogusław CzyŜewski PPHU INśYNIERIA SANITARNA Sp. z o.o. Siemianowice Śląskie, ul. Świerczewskiego
