ZASUWA NOŻOWA KOŁNIERZOWA

Transkrypt

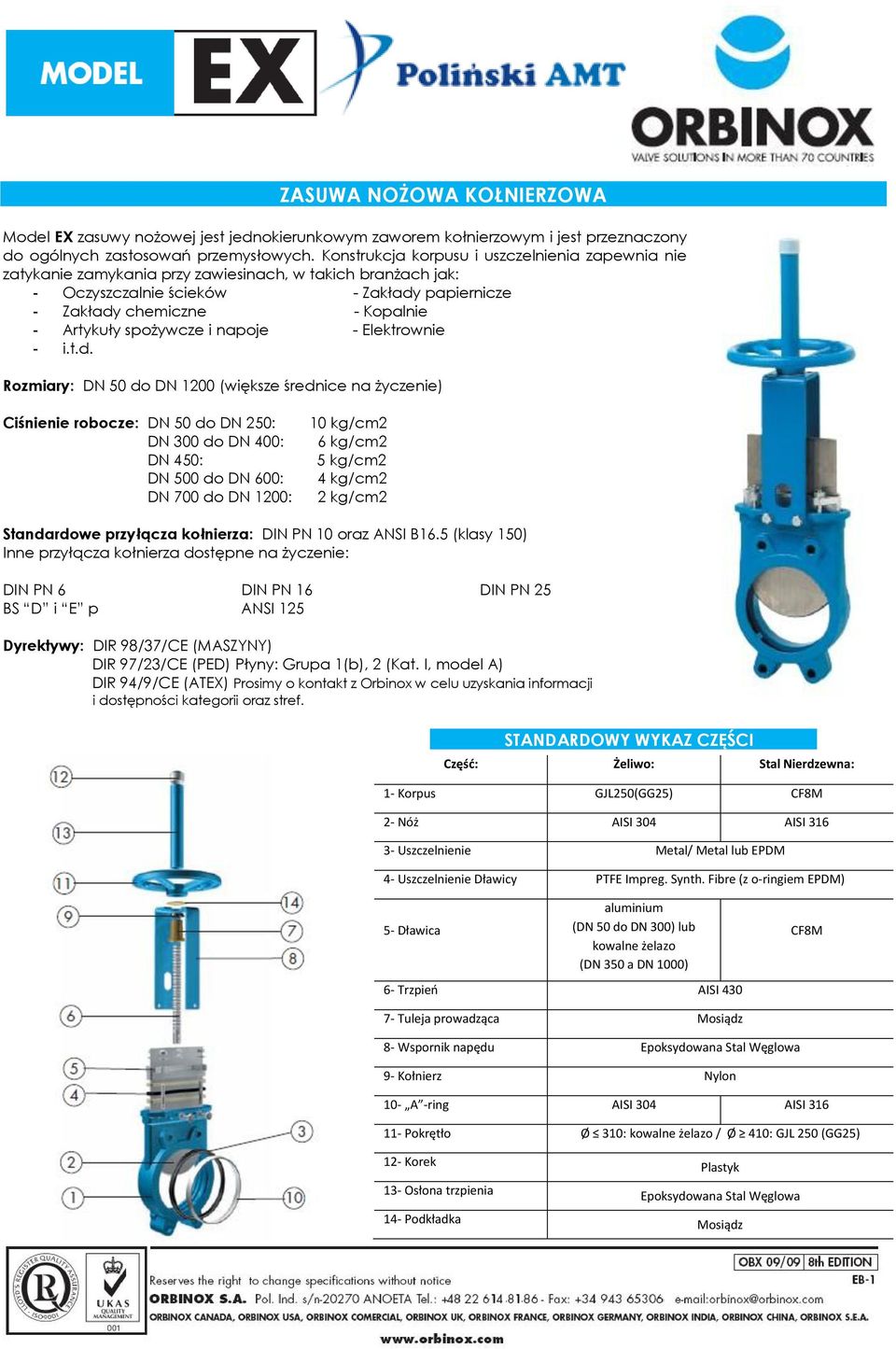

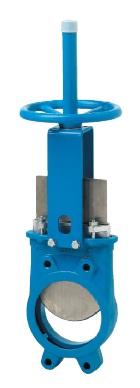

1 ZASUWA NOŻOWA KOŁNIERZOWA Model EX zasuwy nożowej jest jednokierunkowym zaworem kołnierzowym i jest przeznaczony do ogólnych zastosowań przemysłowych. Konstrukcja korpusu i uszczelnienia zapewnia nie zatykanie zamykania przy zawiesinach, w takich branżach jak: - Oczyszczalnie ścieków - Zakłady papiernicze - Zakłady chemiczne - Kopalnie - Artykuły spożywcze i napoje - Elektrownie - i.t.d. Rozmiary: DN 50 do DN 1200 (większe średnice na życzenie) Ciśnienie robocze: DN 50 do DN 250: DN 300 do DN 400: DN 450: DN 500 do DN 600: DN 700 do DN 1200: 10 kg/cm2 6 kg/cm2 5 kg/cm2 4 kg/cm2 2 kg/cm2 Standardowe przyłącza kołnierza: DIN PN 10 oraz ANSI B16.5 (klasy 150) Inne przyłącza kołnierza dostępne na życzenie: DIN PN 6 DIN PN 16 DIN PN 25 BS D i E p ANSI 125 Dyrektywy: DIR 98/37/CE (MASZYNY) DIR 97/23/CE (PED) Płyny: Grupa 1(b), 2 (Kat. I, model A) DIR 94/9/CE (ATEX) Prosimy o kontakt z Orbinox w celu uzyskania informacji i dostępności kategorii oraz stref. STANDARDOWY WYKAZ CZĘŚCI Część: Żeliwo: Stal Nierdzewna: 1- Korpus GJL250(GG25) CF8M 2- Nóż AISI 304 AISI Uszczelnienie Metal/ Metal lub EPDM 4- Uszczelnienie Dławicy PTFE Impreg. Synth. Fibre (z o-ringiem EPDM) 5- Dławica aluminium (DN 50 do DN 300) lub kowalne żelazo (DN 350 a DN 1000) CF8M 6- Trzpień AISI Tuleja prowadząca Mosiądz 8- Wspornik napędu Epoksydowana Stal Węglowa 9- Kołnierz Nylon 10- A -ring AISI 304 AISI Pokrętło Ø 310: kowalne żelazo / Ø 410: GJL 250 (GG25) 12- Korek 13- Osłona trzpienia 14- Podkładka Plastyk Epoksydowana Stal Węglowa Mosiądz

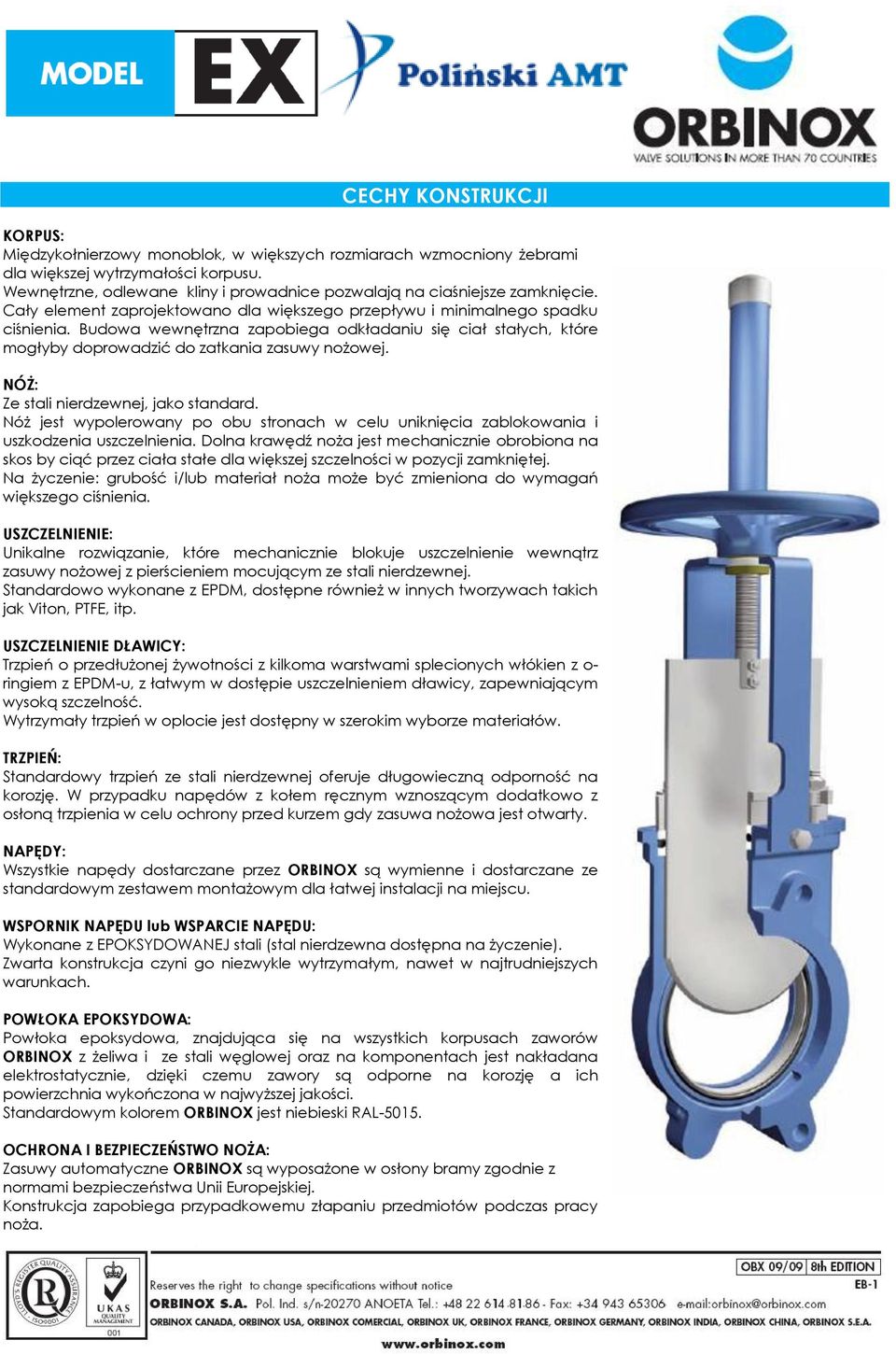

2 CECHY KONSTRUKCJI KORPUS: Międzykołnierzowy monoblok, w większych rozmiarach wzmocniony żebrami dla większej wytrzymałości korpusu. Wewnętrzne, odlewane kliny i prowadnice pozwalają na ciaśniejsze zamknięcie. Cały element zaprojektowano dla większego przepływu i minimalnego spadku ciśnienia. Budowa wewnętrzna zapobiega odkładaniu się ciał stałych, które mogłyby doprowadzić do zatkania zasuwy nożowej. NÓŻ: Ze stali nierdzewnej, jako standard. Nóż jest wypolerowany po obu stronach w celu uniknięcia zablokowania i uszkodzenia uszczelnienia. Dolna krawędź noża jest mechanicznie obrobiona na skos by ciąć przez ciała stałe dla większej szczelności w pozycji zamkniętej. Na życzenie: grubość i/lub materiał noża może być zmieniona do wymagań większego ciśnienia. USZCZELNIENIE: Unikalne rozwiązanie, które mechanicznie blokuje uszczelnienie wewnątrz zasuwy nożowej z pierścieniem mocującym ze stali nierdzewnej. Standardowo wykonane z EPDM, dostępne również w innych tworzywach takich jak Viton, PTFE, itp. USZCZELNIENIE DŁAWICY: Trzpień o przedłużonej żywotności z kilkoma warstwami splecionych włókien z o- ringiem z EPDM-u, z łatwym w dostępie uszczelnieniem dławicy, zapewniającym wysoką szczelność. Wytrzymały trzpień w oplocie jest dostępny w szerokim wyborze materiałów. TRZPIEŃ: Standardowy trzpień ze stali nierdzewnej oferuje długowieczną odporność na korozję. W przypadku napędów z kołem ręcznym wznoszącym dodatkowo z osłoną trzpienia w celu ochrony przed kurzem gdy zasuwa nożowa jest otwarty. NAPĘDY: Wszystkie napędy dostarczane przez ORBINOX są wymienne i dostarczane ze standardowym zestawem montażowym dla łatwej instalacji na miejscu. WSPORNIK NAPĘDU lub WSPARCIE NAPĘDU: Wykonane z EPOKSYDOWANEJ stali (stal nierdzewna dostępna na życzenie). Zwarta konstrukcja czyni go niezwykle wytrzymałym, nawet w najtrudniejszych warunkach. POWŁOKA EPOKSYDOWA: Powłoka epoksydowa, znajdująca się na wszystkich korpusach zaworów ORBINOX z żeliwa i ze stali węglowej oraz na komponentach jest nakładana elektrostatycznie, dzięki czemu zawory są odporne na korozję a ich powierzchnia wykończona w najwyższej jakości. Standardowym kolorem ORBINOX jest niebieski RAL OCHRONA I BEZPIECZEŃSTWO NOŻA: Zasuwy automatyczne ORBINOX są wyposażone w osłony bramy zgodnie z normami bezpieczeństwa Unii Europejskiej. Konstrukcja zapobiega przypadkowemu złapaniu przedmiotów podczas pracy noża.

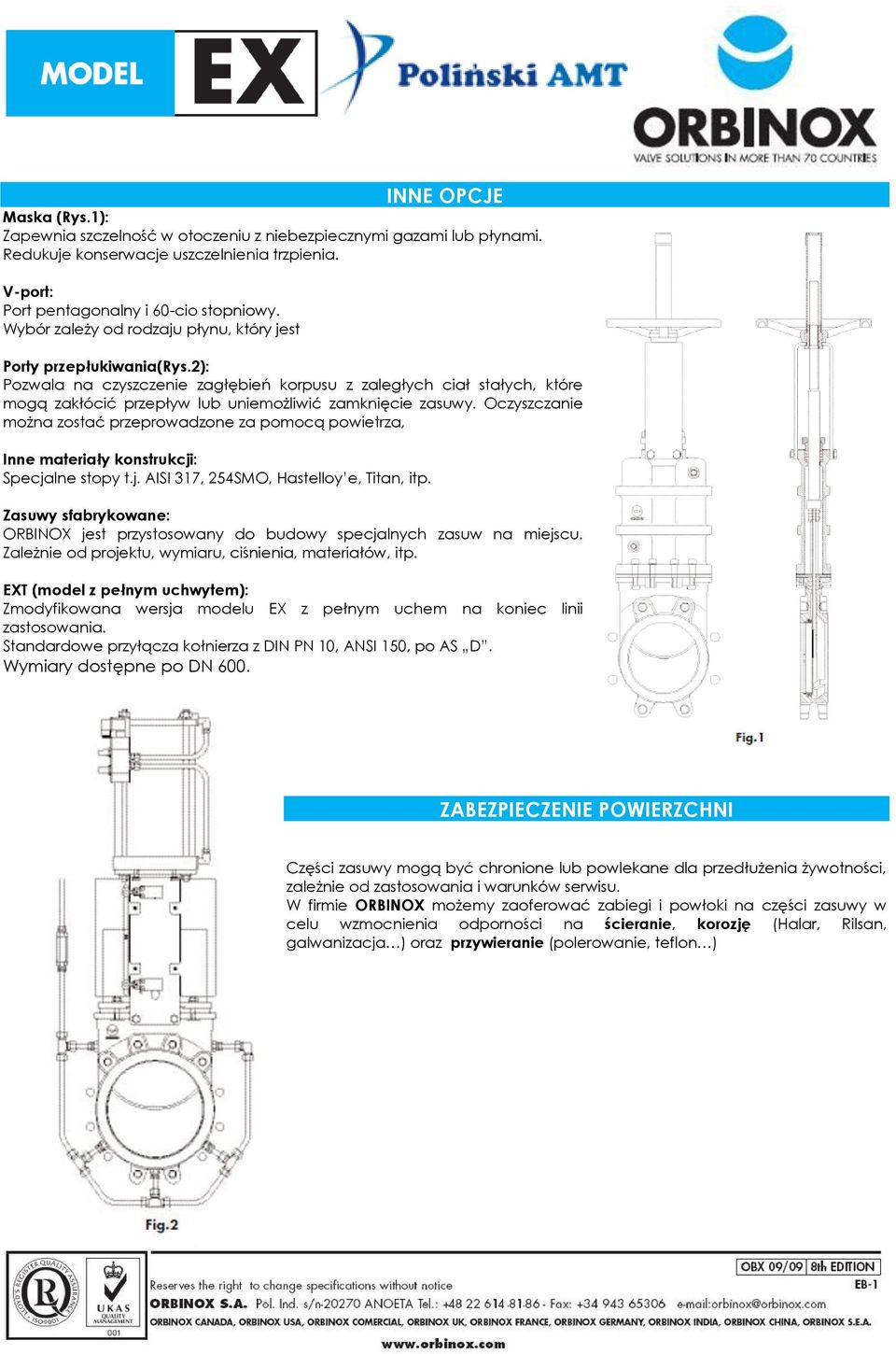

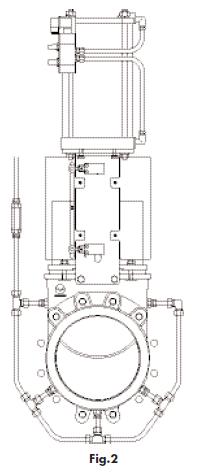

3 INNE OPCJE Maska (Rys.1): Zapewnia szczelność w otoczeniu z niebezpiecznymi gazami lub płynami. Redukuje konserwacje uszczelnienia trzpienia. V-port: Port pentagonalny i 60-cio stopniowy. Wybór zależy od rodzaju płynu, który jest Porty przepłukiwania(rys.2): Pozwala na czyszczenie zagłębień korpusu z zaległych ciał stałych, które mogą zakłócić przepływ lub uniemożliwić zamknięcie zasuwy. Oczyszczanie można zostać przeprowadzone za pomocą powietrza, Inne materiały konstrukcji: Specjalne stopy t.j. AISI 317, 254SMO, Hastelloy e, Titan, itp. Zasuwy sfabrykowane: ORBINOX jest przystosowany do budowy specjalnych zasuw na miejscu. Zależnie od projektu, wymiaru, ciśnienia, materiałów, itp. EXT (model z pełnym uchwytem): Zmodyfikowana wersja modelu EX z pełnym uchem na koniec linii zastosowania. Standardowe przyłącza kołnierza z DIN PN 10, ANSI 150, po AS D. Wymiary dostępne po DN 600. ZABEZPIECZENIE POWIERZCHNI Części zasuwy mogą być chronione lub powlekane dla przedłużenia żywotności, zależnie od zastosowania i warunków serwisu. W firmie ORBINOX możemy zaoferować zabiegi i powłoki na części zasuwy w celu wzmocnienia odporności na ścieranie, korozję (Halar, Rilsan, galwanizacja ) oraz przywieranie (polerowanie, teflon )

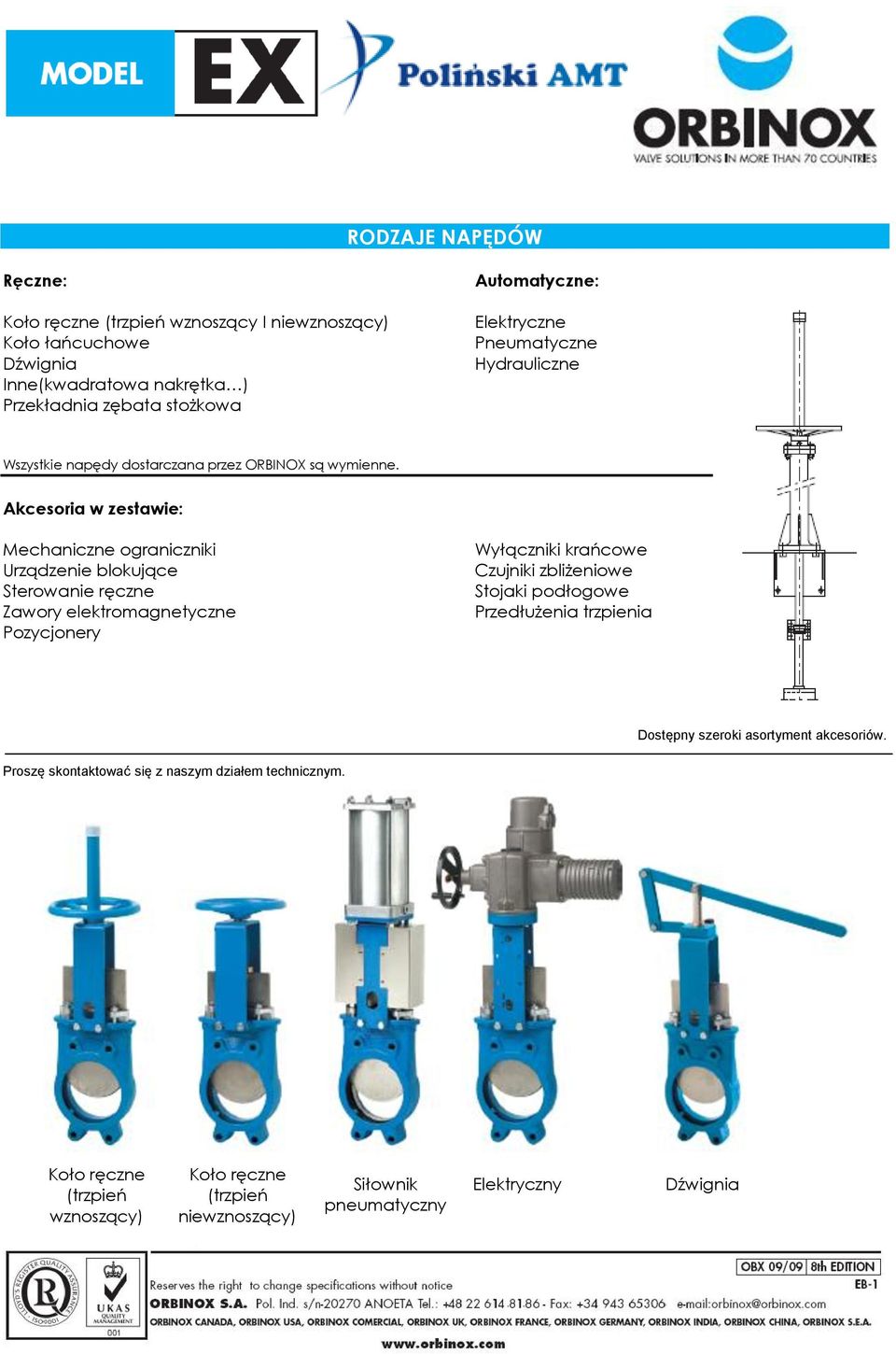

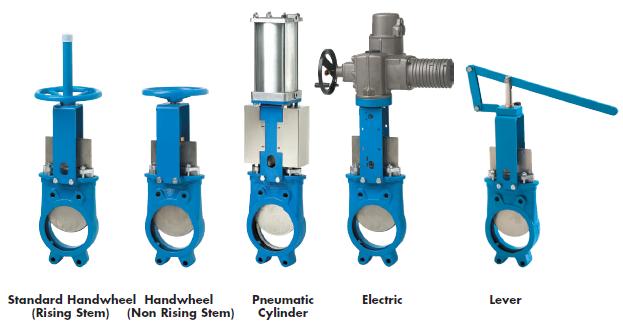

4 RODZAJE NAPĘDÓW Ręczne: Koło ręczne (trzpień wznoszący I niewznoszący) Koło łańcuchowe Dźwignia Inne(kwadratowa nakrętka ) Przekładnia zębata stożkowa Automatyczne: Elektryczne Pneumatyczne Hydrauliczne Wszystkie napędy dostarczana przez ORBINOX są wymienne. Akcesoria w zestawie: Mechaniczne ograniczniki Urządzenie blokujące Sterowanie ręczne Zawory elektromagnetyczne Pozycjonery Wyłączniki krańcowe Czujniki zbliżeniowe Stojaki podłogowe Przedłużenia trzpienia Dostępny szeroki asortyment akcesoriów. Proszę skontaktować się z naszym działem technicznym. Koło ręczne (trzpień wznoszący) Koło ręczne (trzpień niewznoszący) Siłownik pneumatyczny ART Elektryczny Dźwignia

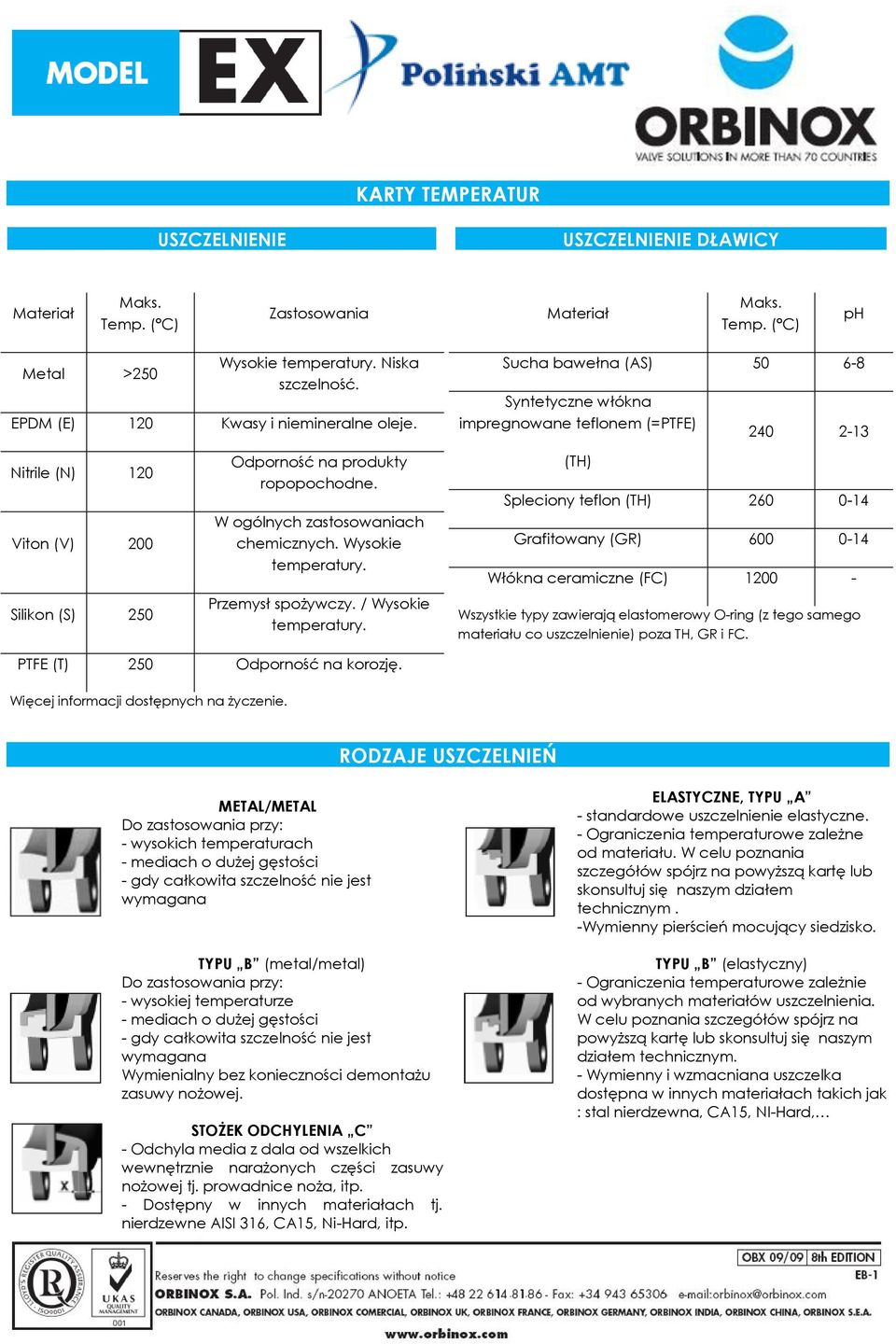

5 KARTY TEMPERATUR USZCZELNIENIE zaniku zasilania USZCZELNIENIE DŁAWICY Materiał Maks. Temp. ( C) Zastosowania Materiał Maks. Temp. ( C) ph Metal >250 Wysokie temperatury. Niska szczelność. EPDM (E) 120 Kwasy i niemineralne oleje. Sucha bawełna (AS) Syntetyczne włókna impregnowane teflonem (=PTFE) Nitrile (N) 120 Viton (V) 200 Silikon (S) 250 Odporność na produkty ropopochodne. W ogólnych zastosowaniach chemicznych. Wysokie temperatury. Przemysł spożywczy. / Wysokie temperatury. (TH) Spleciony teflon (TH) Grafitowany (GR) Włókna ceramiczne (FC) Wszystkie typy zawierają elastomerowy O-ring (z tego samego materiału co uszczelnienie) poza TH, GR i FC. PTFE (T) 250 Odporność na korozję. Więcej informacji dostępnych na życzenie. RODZAJE USZCZELNIEŃ METAL/METAL Do zastosowania przy: - wysokich temperaturach - mediach o dużej gęstości - gdy całkowita szczelność nie jest wymagana TYPU B (metal/metal) Do zastosowania przy: - wysokiej temperaturze - mediach o dużej gęstości - gdy całkowita szczelność nie jest wymagana Wymienialny bez konieczności demontażu zasuwy nożowej. STOŻEK ODCHYLENIA C - Odchyla media z dala od wszelkich wewnętrznie narażonych części zasuwy nożowej tj. prowadnice noża, itp. - Dostępny w innych materiałach tj. nierdzewne AISI 316, CA15, Ni-Hard, itp. ELASTYCZNE, TYPU A - standardowe uszczelnienie elastyczne. - Ograniczenia temperaturowe zależne od materiału. W celu poznania szczegółów spójrz na powyższą kartę lub skonsultuj się naszym działem technicznym. -Wymienny pierścień mocujący siedzisko. TYPU B (elastyczny) - Ograniczenia temperaturowe zależnie od wybranych materiałów uszczelnienia. W celu poznania szczegółów spójrz na powyższą kartę lub skonsultuj się naszym działem technicznym. - Wymienny i wzmacniana uszczelka dostępna w innych materiałach takich jak : stal nierdzewna, CA15, NI-Hard,

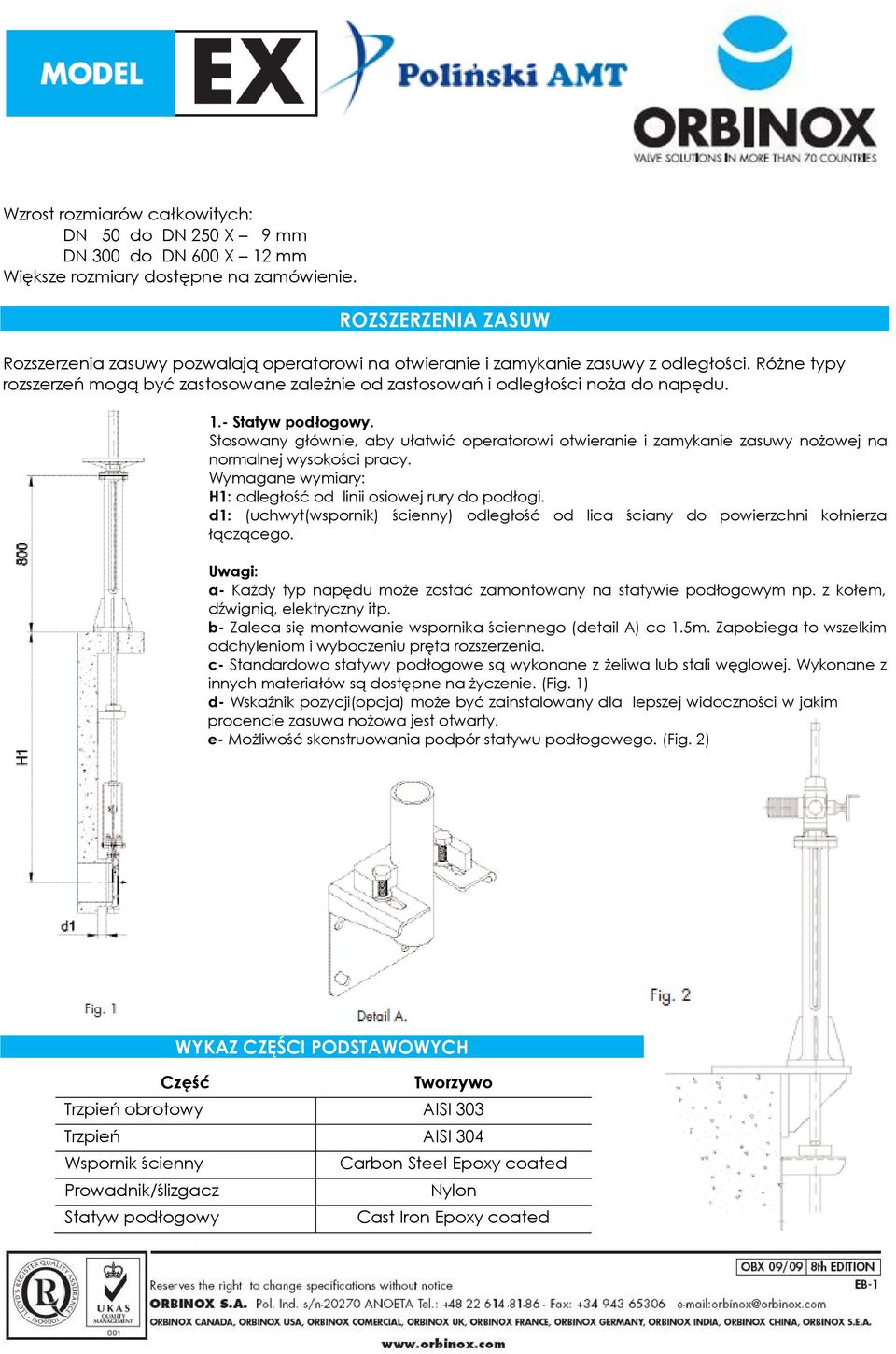

6 Wzrost rozmiarów całkowitych: DN 50 do DN 250 X 9 mm DN 300 do DN 600 X 12 mm Większe rozmiary dostępne na zamówienie. ROZSZERZENIA ZASUW Rozszerzenia zasuwy pozwalają operatorowi na otwieranie i zamykanie zasuwy z odległości. Różne typy rozszerzeń mogą być zastosowane zależnie od zastosowań i odległości noża do napędu. 1.- Statyw podłogowy. Stosowany głównie, aby ułatwić operatorowi otwieranie i zamykanie zasuwy nożowej na normalnej wysokości pracy. Wymagane wymiary: H1: odległość od linii osiowej rury do podłogi. d1: (uchwyt(wspornik) ścienny) odległość od lica ściany do powierzchni kołnierza łączącego. Uwagi: a- Każdy typ napędu może zostać zamontowany na statywie podłogowym np. z kołem, dźwignią, elektryczny itp. b- Zaleca się montowanie wspornika ściennego (detail A) co 1.5m. Zapobiega to wszelkim odchyleniom i wyboczeniu pręta rozszerzenia. c- Standardowo statywy podłogowe są wykonane z żeliwa lub stali węglowej. Wykonane z innych materiałów są dostępne na życzenie. (Fig. 1) d- Wskaźnik pozycji(opcja) może być zainstalowany dla lepszej widoczności w jakim procencie zasuwa nożowa jest otwarty. e- Możliwość skonstruowania podpór statywu podłogowego. (Fig. 2) WYKAZ CZĘŚCI PODSTAWOWYCH Część Tworzywo Trzpień obrotowy AISI 303 Trzpień AISI 304 Wspornik ścienny Carbon Steel Epoxy coated Prowadnik/ślizgacz Nylon Statyw podłogowy Cast Iron Epoxy coated

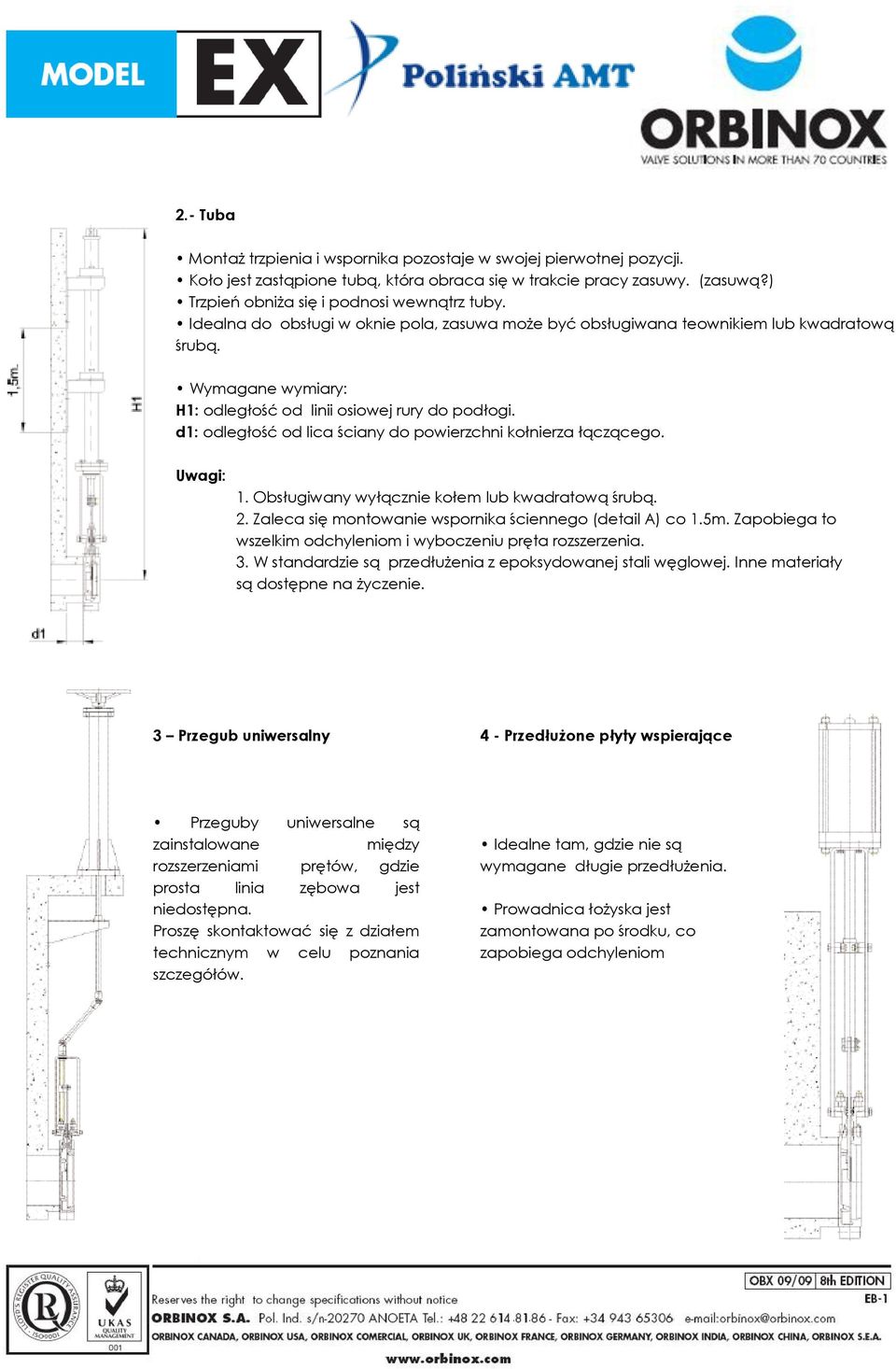

7 2.- Tuba Montaż trzpienia i wspornika pozostaje w swojej pierwotnej pozycji. Koło jest zastąpione tubą, która obraca się w trakcie pracy zasuwy. (zasuwą?) Trzpień obniża się i podnosi wewnątrz tuby. Idealna do obsługi w oknie pola, zasuwa może być obsługiwana teownikiem lub kwadratową śrubą. Wymagane wymiary: H1: odległość od linii osiowej rury do podłogi. d1: odległość od lica ściany do powierzchni kołnierza łączącego. Uwagi: 1. Obsługiwany wyłącznie kołem lub kwadratową śrubą. 2. Zaleca się montowanie wspornika ściennego (detail A) co 1.5m. Zapobiega to wszelkim odchyleniom i wyboczeniu pręta rozszerzenia. 3. W standardzie są przedłużenia z epoksydowanej stali węglowej. Inne materiały są dostępne na życzenie. 3 Przegub uniwersalny 4 - Przedłużone płyty wspierające Przeguby uniwersalne są zainstalowane między rozszerzeniami prętów, gdzie prosta linia zębowa jest niedostępna. Proszę skontaktować się z działem technicznym w celu poznania szczegółów. Idealne tam, gdzie nie są wymagane długie przedłużenia. Prowadnica łożyska jest zamontowana po środku, co zapobiega odchyleniom

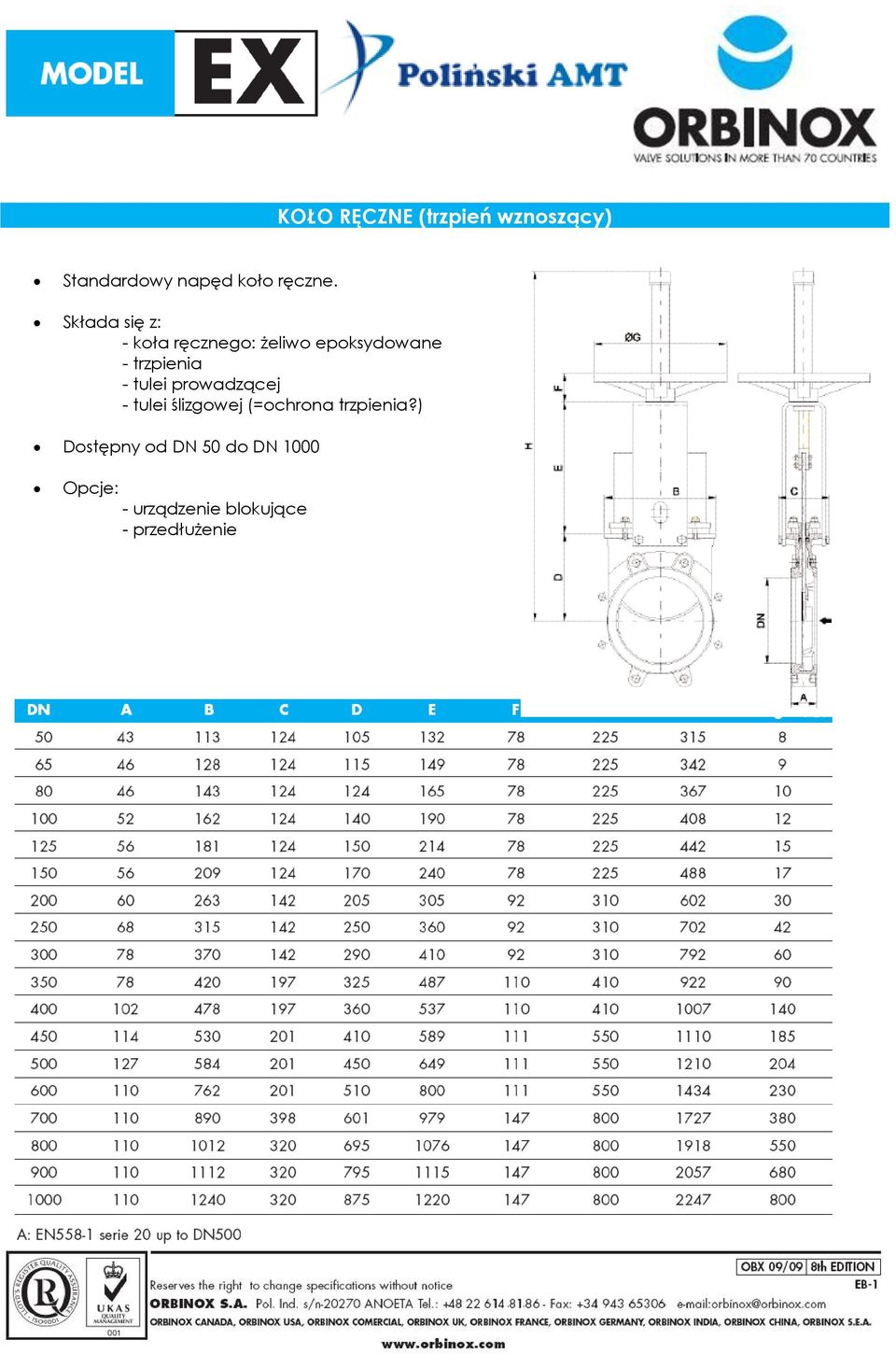

8 KOŁO RĘCZNE (trzpień wznoszący) Standardowy napęd koło ręczne. Składa się z: - koła ręcznego: żeliwo epoksydowane - trzpienia - tulei prowadzącej - tulei ślizgowej (=ochrona trzpienia?) Dostępny od DN 50 do DN 1000 Opcje: - urządzenie blokujące - przedłużenie

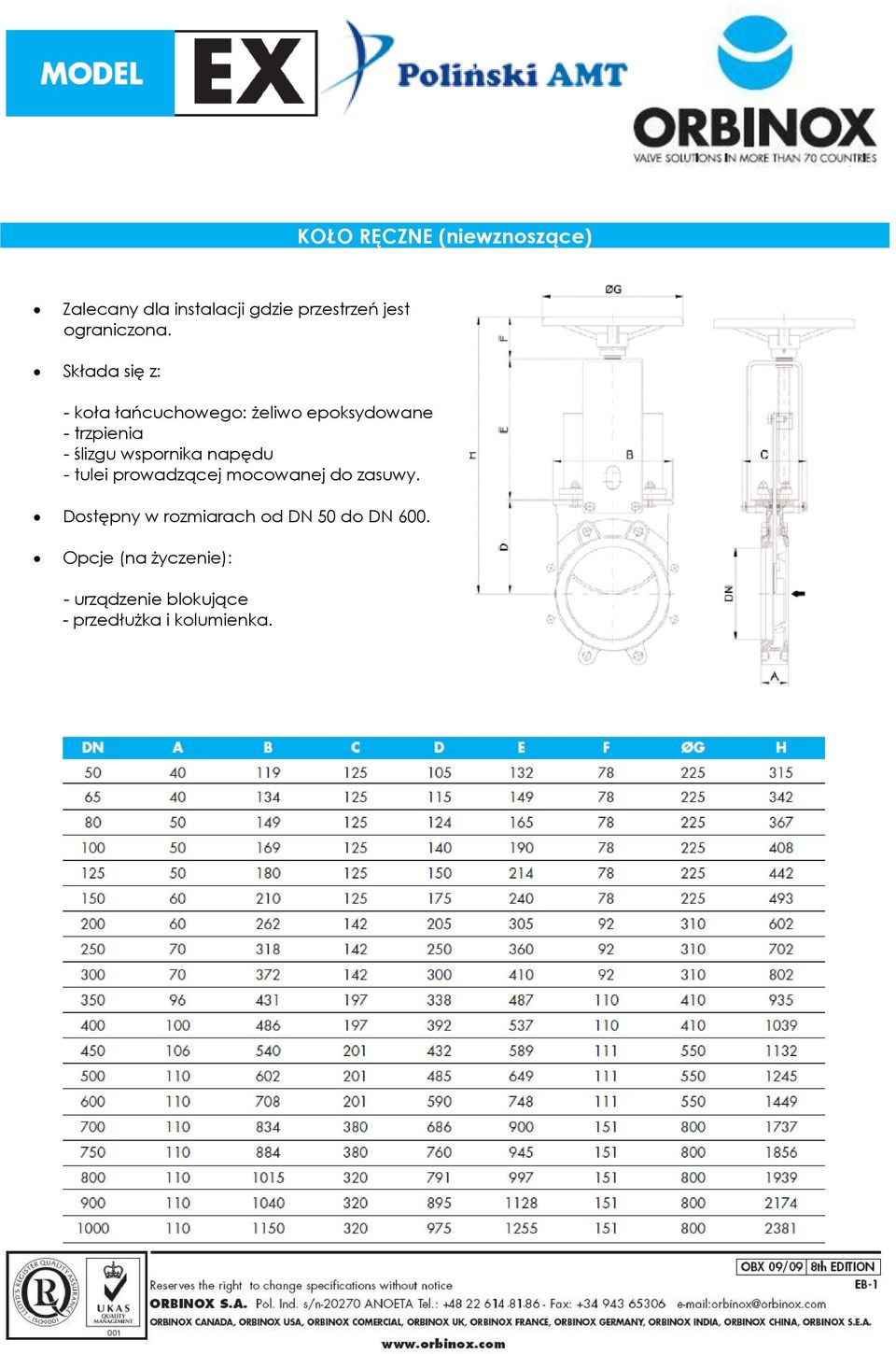

9 KOŁO RĘCZNE (niewznoszące) Zalecany dla instalacji gdzie przestrzeń jest ograniczona. Składa się z: - koła łańcuchowego: żeliwo epoksydowane - trzpienia - ślizgu wspornika napędu - tulei prowadzącej mocowanej do zasuwy. Dostępny w rozmiarach od DN 50 do DN 600. Opcje (na życzenie): - urządzenie blokujące - przedłużka i kolumienka.

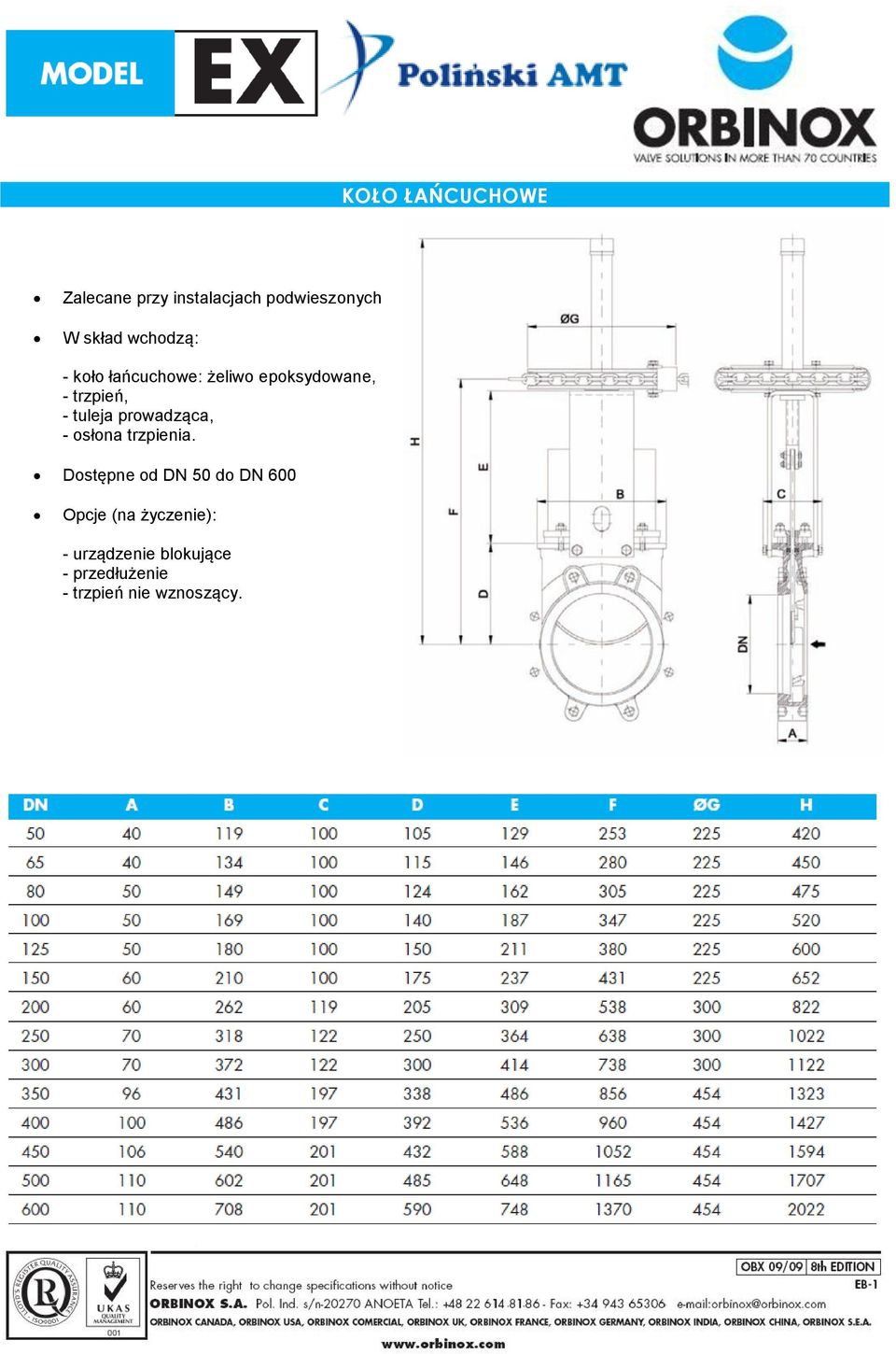

10 KOŁO ŁAŃCUCHOWE Zalecane przy instalacjach podwieszonych W skład wchodzą: - koło łańcuchowe: żeliwo epoksydowane, - trzpień, - tuleja prowadząca, - osłona trzpienia. Dostępne od DN 50 do DN 600 Opcje (na życzenie): - urządzenie blokujące - przedłużenie - trzpień nie wznoszący.

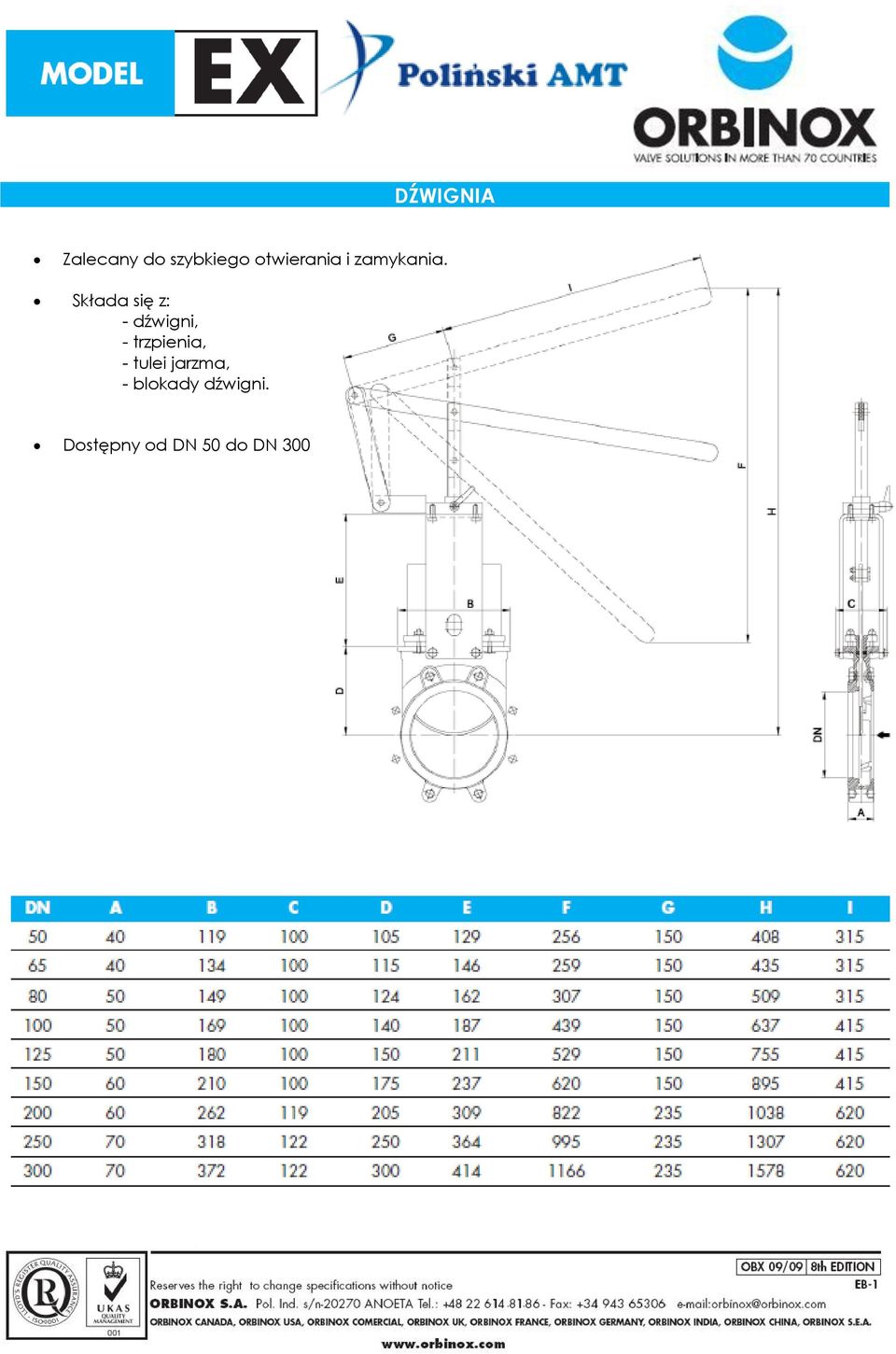

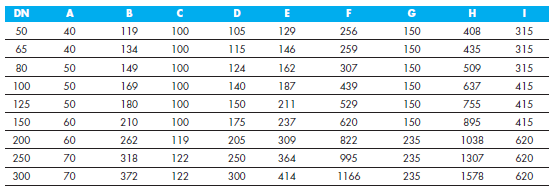

11 DŹWIGNIA Zalecany do szybkiego otwierania i zamykania. Składa się z: - dźwigni, - trzpienia, - tulei jarzma, - blokady dźwigni. Dostępny od DN 50 do DN 300

12 PRZEKŁADNIA Zalecane dla zaworów większych niż DN 350 i o ciśnieniu większym niż 3,5 kg/cm 2. Składa się z: - trzpienia - wspornika napędu - napędu przekładni zębatej stożkowej z pokrętłem (Standardowe przełożenie 4:1) Dostępny od DN 200 do DN Opcje: - urządzenie blokujące - przedłużenie - koło łańcuchowe - trzpień nie wznoszący

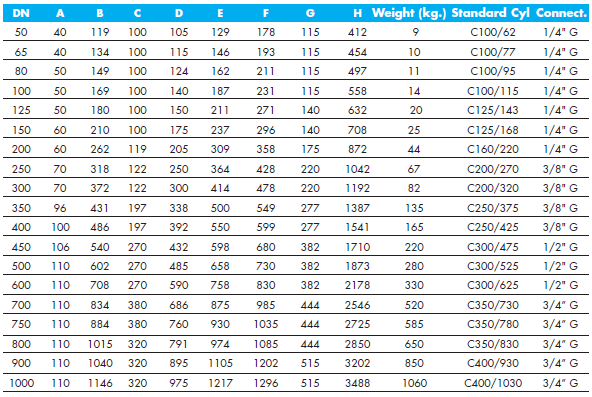

13 SIŁOWNIK PNEUMATYCZNY Standardowy napęd pneumatyczny (dwustronnego działania włącz-wyłącz)w składa którego wchodzą: - aluminiowy płaszcz i cylinder, - tłoczysko ze stali nierdzewnej (AISI 304), - tłok stalowy powlekany nitrylem. Dostępne w rozmiarach od DN 50 do DN Ciśnienie zasilające: minimum 3,5 kg/cm 2 maks. 10 kg/cm 2 Napęd zaprojektowany z 6 kg/cm 2 zasilaniem powietrza Dla zaworów instalowanych w pozycji poziomej, zalecamy płyty wspierające typu U i/lub wspornik napędu. Opcje (na życzenie): - anodowane płaszcz i pokrywa - płaszcz i pokrywa ze stali nierdzewnej - mniejszy i większy siłownik (cylinder) - ręczna przekładnia przyśpieszająca - system zabezpieczający) (Strona EX-14) - wyłączniki drogowe Osprzęt (na życzenie): - pozycjonery - elektrozawory - regulatory przepływu - urządzenia przygotowania powietrza

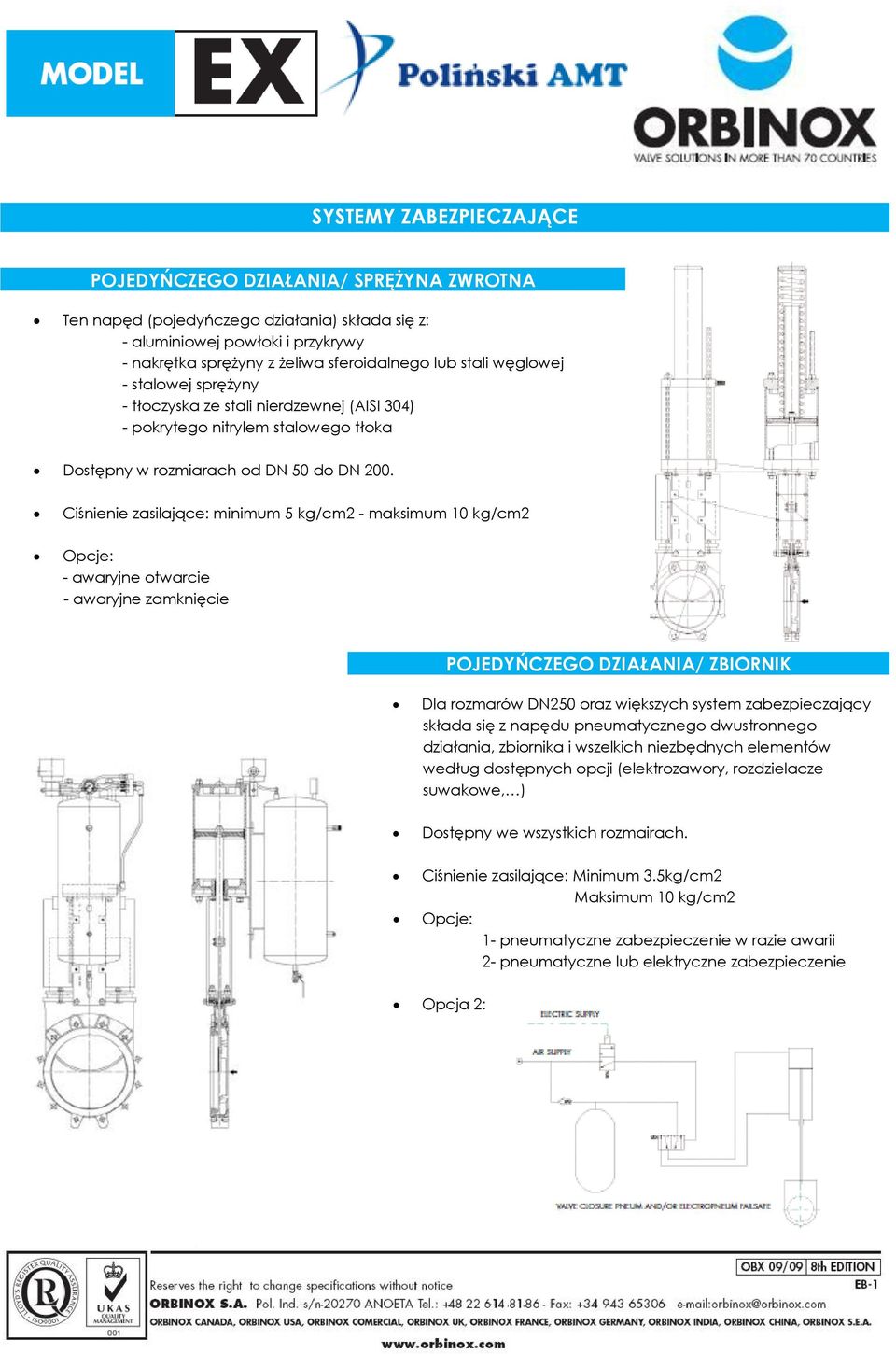

14 SYSTEMY ZABEZPIECZAJĄCE POJEDYŃCZEGO DZIAŁANIA/ SPRĘŻYNA ZWROTNA SINGLE ACTING / SPRING RETURN Ten napęd (pojedyńczego działania) składa się z: - aluminiowej powłoki i przykrywy - nakrętka sprężyny z żeliwa sferoidalnego lub stali węglowej - stalowej sprężyny - tłoczyska ze stali nierdzewnej (AISI 304) - pokrytego nitrylem stalowego tłoka Dostępny w rozmiarach od DN 50 do DN 200. Ciśnienie zasilające: minimum 5 kg/cm2 - maksimum 10 kg/cm2 Opcje: - awaryjne otwarcie - awaryjne zamknięcie POJEDYŃCZEGO DZIAŁANIA/ ZBIORNIK Dla rozmarów DN250 oraz większych system zabezpieczający składa się z napędu pneumatycznego dwustronnego działania, zbiornika i wszelkich niezbędnych elementów według dostępnych opcji (elektrozawory, rozdzielacze suwakowe, ) Dostępny we wszystkich rozmairach. Ciśnienie zasilające: Minimum 3.5kg/cm2 Maksimum 10 kg/cm2 Opcje: 1- pneumatyczne zabezpieczenie w razie awarii 2- pneumatyczne lub elektryczne zabezpieczenie Opcja 2:

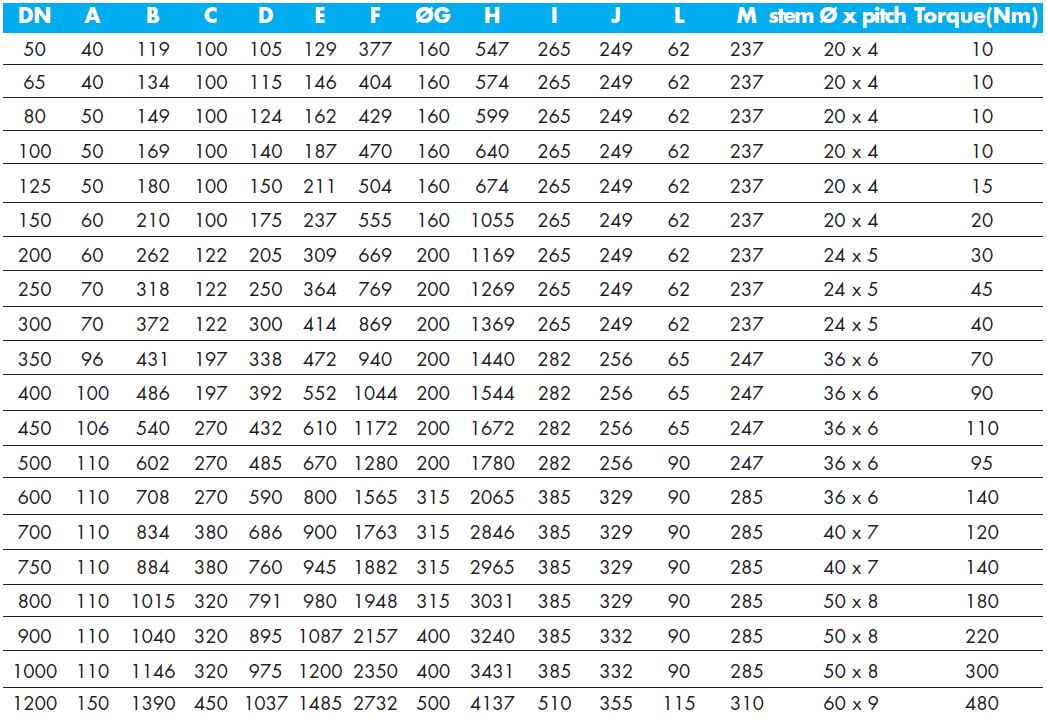

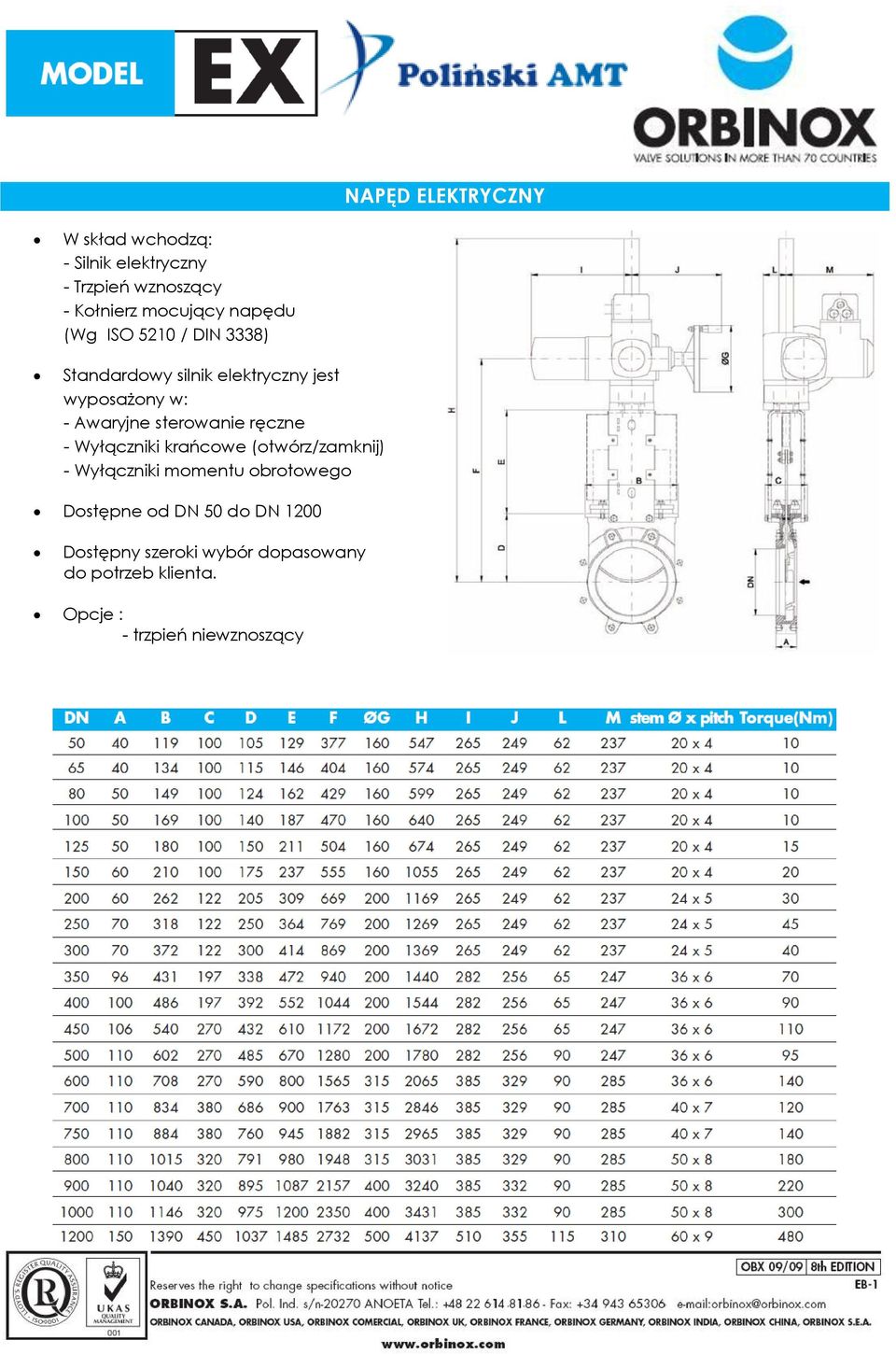

15 NAPĘD ELEKTRYCZNY W skład wchodzą: - Silnik elektryczny - Trzpień wznoszący - Kołnierz mocujący napędu (Wg ISO 5210 / DIN 3338) Standardowy silnik elektryczny jest wyposażony w: - Awaryjne sterowanie ręczne - Wyłączniki krańcowe (otwórz/zamknij) - Wyłączniki momentu obrotowego Dostępne od DN 50 do DN 1200 Dostępny szeroki wybór dopasowany do potrzeb klienta. Opcje : - trzpień niewznoszący

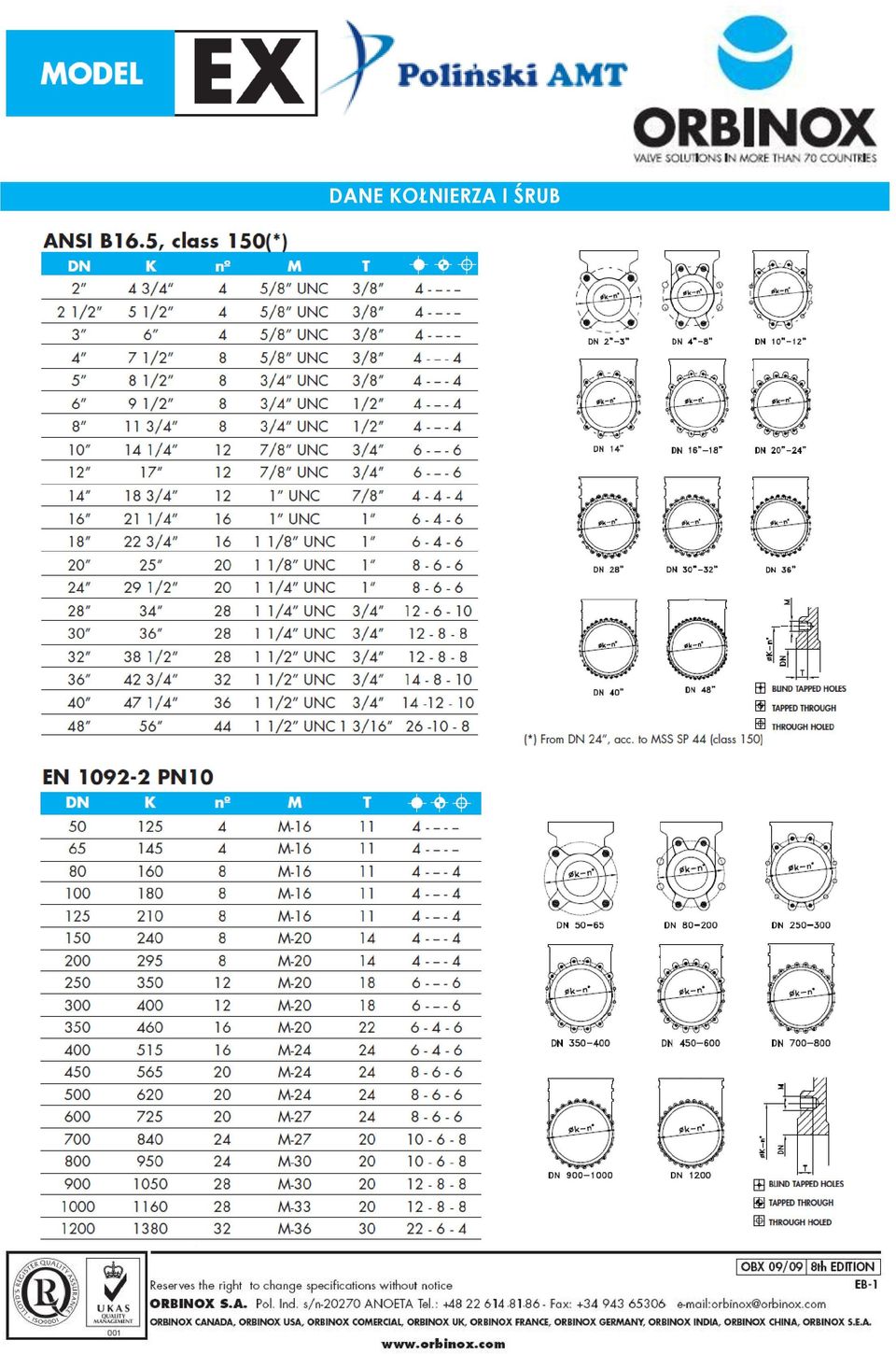

16 DANE KOŁNIERZA I ŚRUB
