1 GEOSYNTETYKI W budownictwie wodnym << Świat stawia na polyfelt. polyfelt.f Geosyntetyki w budownictwie wodnym 15

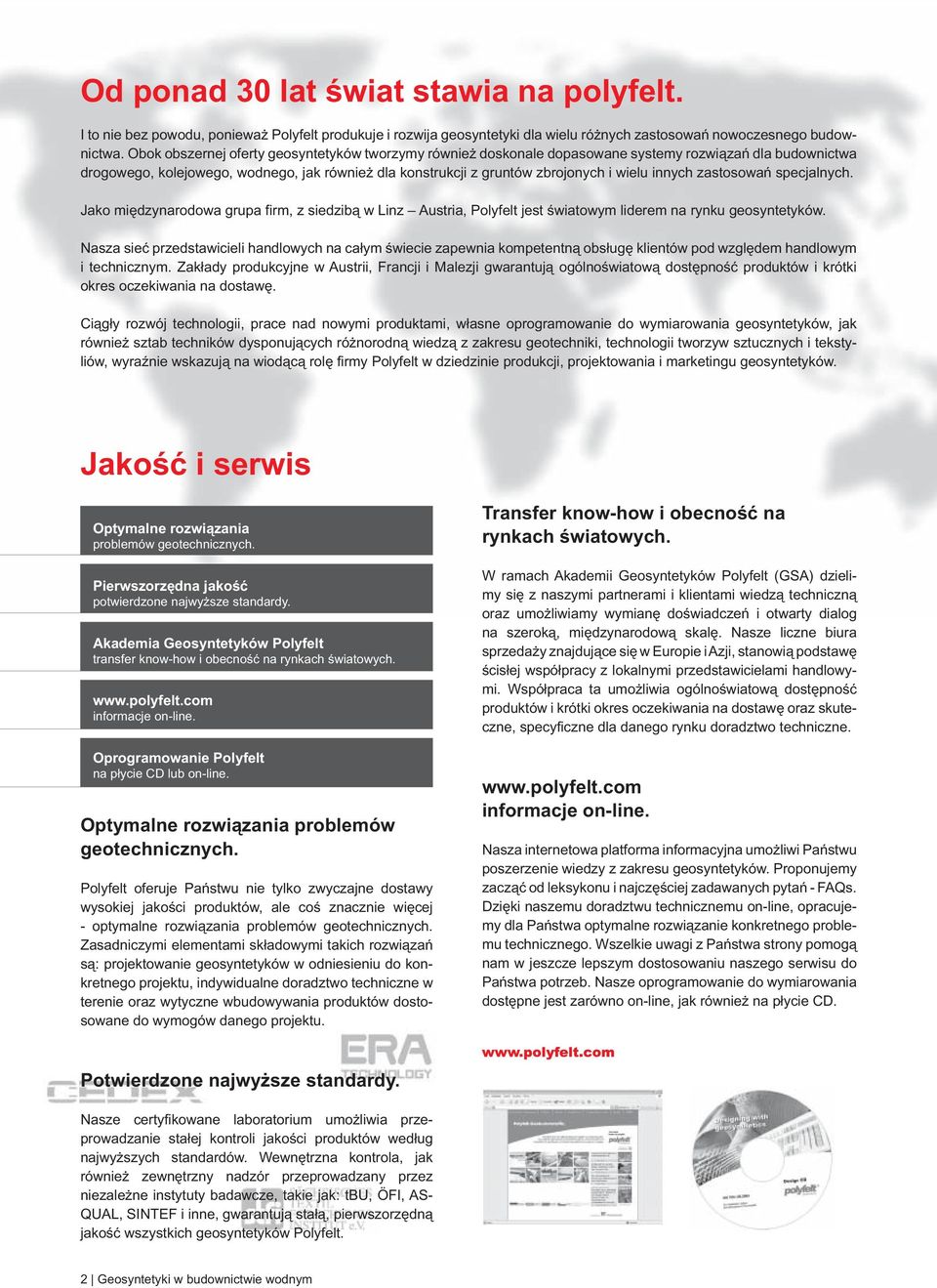

2 Od ponad 30 lat świat stawia na polyfelt. I to nie bez powodu, ponieważ Polyfelt produkuje i rozwija geosyntetyki dla wielu różnych zastosowań nowoczesnego budownictwa. Obok obszernej oferty geosyntetyków tworzymy również doskonale dopasowane systemy rozwiązań dla budownictwa drogowego, kolejowego, wodnego, jak również dla konstrukcji z gruntów zbrojonych i wielu innych zastosowań specjalnych. Jako międzynarodowa grupa firm, z siedzibą w Linz Austria, Polyfelt jest światowym liderem na rynku geosyntetyków. Nasza sieć przedstawicieli handlowych na całym świecie zapewnia kompetentną obsługę klientów pod względem handlowym i technicznym. Zakłady produkcyjne w Austrii, Francji i Malezji gwarantują ogólnoświatową dostępność produktów i krótki okres oczekiwania na dostawę. Ciągły rozwój technologii, prace nad nowymi produktami, własne oprogramowanie do wymiarowania geosyntetyków, jak również sztab techników dysponujących różnorodną wiedzą z zakresu geotechniki, technologii tworzyw sztucznych i tekstyliów, wyraźnie wskazują na wiodącą rolę firmy Polyfelt w dziedzinie produkcji, projektowania i marketingu geosyntetyków. Jakość i serwis Optymalne rozwiązania problemów geotechnicznych. Pierwszorzędna jakość potwierdzone najwyższe standardy. Akademia Geosyntetyków Polyfelt transfer know-how i obecność na rynkach światowych. informacje on-line. Oprogramowanie Polyfelt na płycie CD lub on-line. Optymalne rozwiązania problemów geotechnicznych. Polyfelt oferuje Państwu nie tylko zwyczajne dostawy wysokiej jakości produktów, ale coś znacznie więcej - optymalne rozwiązania problemów geotechnicznych. Zasadniczymi elementami składowymi takich rozwiązań są: projektowanie geosyntetyków w odniesieniu do konkretnego projektu, indywidualne doradztwo techniczne w terenie oraz wytyczne wbudowywania produktów dostosowane do wymogów danego projektu. Transfer know-how i obecność na rynkach światowych. W ramach Akademii Geosyntetyków Polyfelt (GSA) dzielimy się z naszymi partnerami i klientami wiedzą techniczną oraz umożliwiamy wymianę doświadczeń i otwarty dialog na szeroką, międzynarodową skalę. Nasze liczne biura sprzedaży znajdujące się w Europie i Azji, stanowią podstawę ścisłej współpracy z lokalnymi przedstawicielami handlowymi. Współpraca ta umożliwia ogólnoświatową dostępność produktów i krótki okres oczekiwania na dostawę oraz skuteczne, specyficzne dla danego rynku doradztwo techniczne. informacje on-line. Nasza internetowa platforma informacyjna umożliwi Państwu poszerzenie wiedzy z zakresu geosyntetyków. Proponujemy zacząć od leksykonu i najczęściej zadawanych pytań - FAQs. Dzięki naszemu doradztwu technicznemu on-line, opracujemy dla Państwa optymalne rozwiązanie konkretnego problemu technicznego. Wszelkie uwagi z Państwa strony pomogą nam w jeszcze lepszym dostosowaniu naszego serwisu do Państwa potrzeb. Nasze oprogramowanie do wymiarowania dostępne jest zarówno on-line, jak również na płycie CD. Potwierdzone najwyższe standardy. Nasze certyfikowane laboratorium umożliwia przeprowadzanie stałej kontroli jakości produktów według najwyższych standardów. Wewnętrzna kontrola, jak również zewnętrzny nadzór przeprowadzany przez niezależne instytuty badawcze, takie jak: tbu, ÖFI, AS- QUAL, SINTEF i inne, gwarantują stałą, pierwszorzędną jakość wszystkich geosyntetyków Polyfelt. 2 Geosyntetyki w budownictwie wodnym

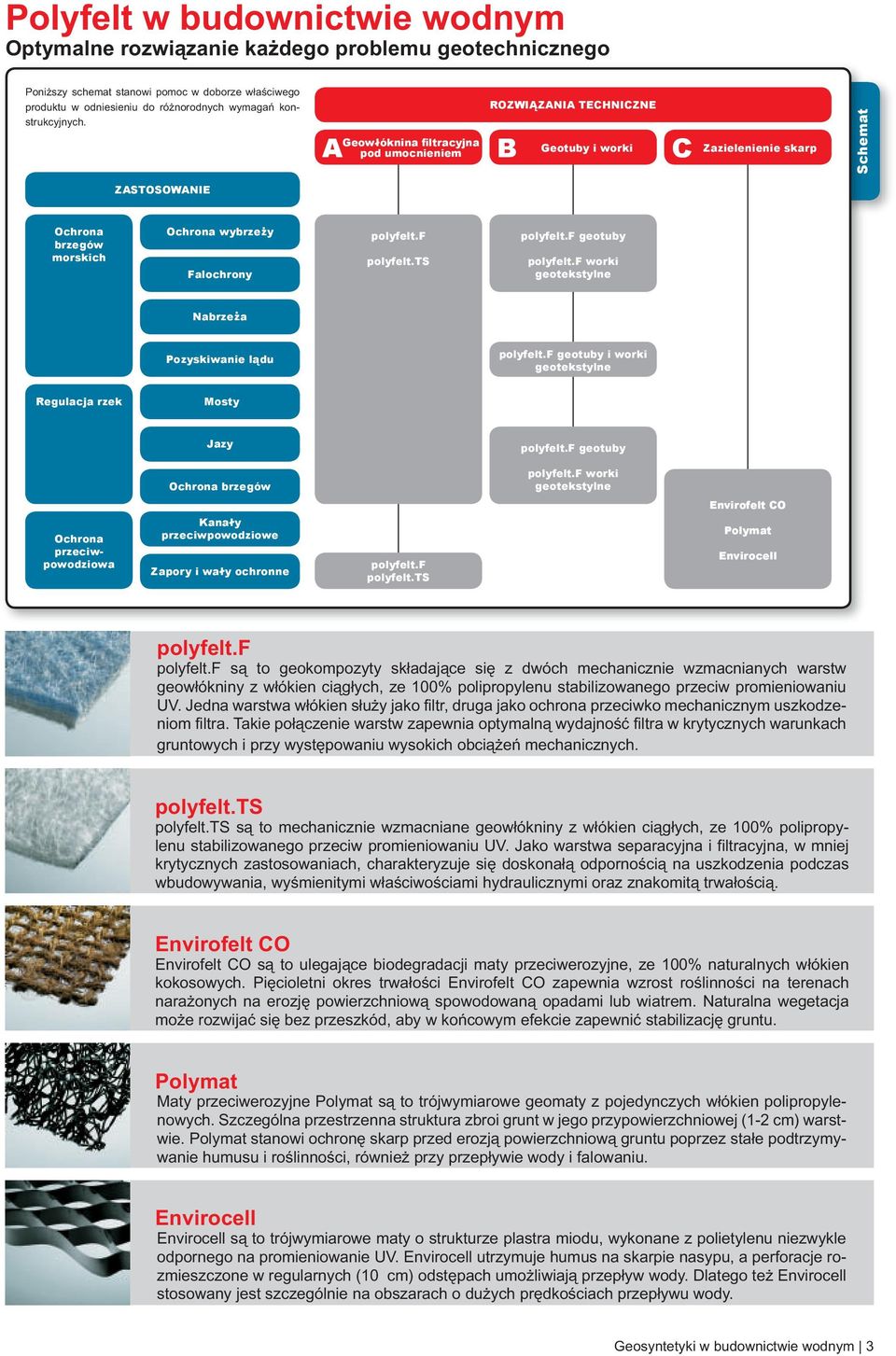

3 Polyfelt w budownictwie wodnym Optymalne rozwiązanie każdego problemu geotechnicznego Poniższy schemat stanowi pomoc w doborze właściwego produktu w odniesieniu do różnorodnych wymagań konstrukcyjnych. ROZWIA ZANIA TECHNICZNE Geowlóknina filtracyjna Geotuby i worki A B C pod umocnieniem Zazielenienie skarp Schemat ZASTOSOWANIE brzegów morskich wybrze zy Falochrony polyfelt.f polyfelt.ts polyfelt.f geotuby polyfelt.f worki geotekstylne Nabrze za Pozyskiwanie la du polyfelt.f geotuby i worki geotekstylne Regulacja rzek Mosty Jazy polyfelt.f geotuby brzegów polyfelt.f worki geotekstylne przeciwpowodziowa Kanaly przeciwpowodziowe Zapory i waly ochronne polyfelt.f polyfelt.ts Envirofelt CO Polymat Envirocell polyfelt.f polyfelt.f są to geokompozyty składające się z dwóch mechanicznie wzmacnianych warstw geowłókniny z włókien ciągłych, ze 100% polipropylenu stabilizowanego przeciw promieniowaniu UV. Jedna warstwa włókien służy jako filtr, druga jako ochrona przeciwko mechanicznym uszkodzeniom filtra. Takie połączenie warstw zapewnia optymalną wydajność filtra w krytycznych warunkach gruntowych i przy występowaniu wysokich obciążeń mechanicznych. polyfelt.ts polyfelt.ts są to mechanicznie wzmacniane geowłókniny z włókien ciągłych, ze 100% polipropylenu stabilizowanego przeciw promieniowaniu UV. Jako warstwa separacyjna i filtracyjna, w mniej krytycznych zastosowaniach, charakteryzuje się doskonałą odpornością na uszkodzenia podczas wbudowywania, wyśmienitymi właściwościami hydraulicznymi oraz znakomitą trwałością. Envirofelt CO Envirofelt CO są to ulegające biodegradacji maty przeciwerozyjne, ze 100% naturalnych włókien kokosowych. Pięcioletni okres trwałości Envirofelt CO zapewnia wzrost roślinności na terenach narażonych na erozję powierzchniową spowodowaną opadami lub wiatrem. Naturalna wegetacja może rozwijać się bez przeszkód, aby w końcowym efekcie zapewnić stabilizację gruntu. Polymat Maty przeciwerozyjne Polymat są to trójwymiarowe geomaty z pojedynczych włókien polipropylenowych. Szczególna przestrzenna struktura zbroi grunt w jego przypowierzchniowej (1-2 cm) warstwie. Polymat stanowi ochronę skarp przed erozją powierzchniową gruntu poprzez stałe podtrzymywanie humusu i roślinności, również przy przepływie wody i falowaniu. Envirocell Envirocell są to trójwymiarowe maty o strukturze plastra miodu, wykonane z polietylenu niezwykle odpornego na promieniowanie UV. Envirocell utrzymuje humus na skarpie nasypu, a perforacje rozmieszczone w regularnych (10 cm) odstępach umożliwiają przepływ wody. Dlatego też Envirocell stosowany jest szczególnie na obszarach o dużych prędkościach przepływu wody. Geosyntetyki w budownictwie wodnym 3

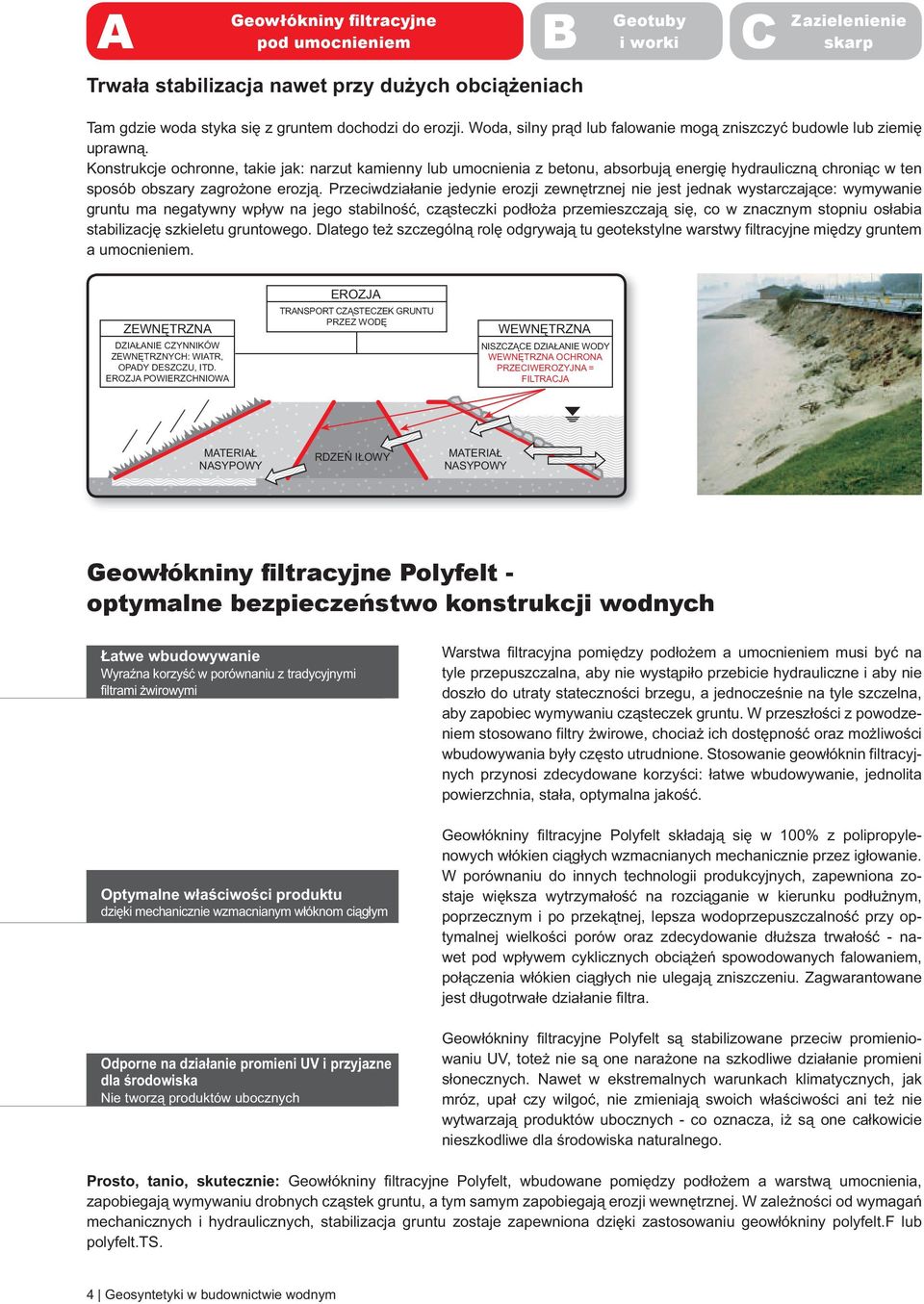

4 A Geowlókniny filtracyjne pod umocnieniem B Geotuby i worki C Zazielenienie skarp Trwała stabilizacja nawet przy dużych obciążeniach Tam gdzie woda styka się z gruntem dochodzi do erozji. Woda, silny prąd lub falowanie mogą zniszczyć budowle lub ziemię uprawną. Konstrukcje ochronne, takie jak: narzut kamienny lub umocnienia z betonu, absorbują energię hydrauliczną chroniąc w ten sposób obszary zagrożone erozją. Przeciwdziałanie jedynie erozji zewnętrznej nie jest jednak wystarczające: wymywanie gruntu ma negatywny wpływ na jego stabilność, cząsteczki podłoża przemieszczają się, co w znacznym stopniu osłabia stabilizację szkieletu gruntowego. Dlatego też szczególną rolę odgrywają tu geotekstylne warstwy filtracyjne między gruntem a umocnieniem. ZEWNĘTRZNA DZIAŁANIE CZYNNIKÓW ZEWNĘTRZNYCH: WIATR, OPADY DESZCZU, ITD. EROZJA POWIERZCHNIOWA EROZJA TRANSPORT CZĄSTECZEK GRUNTU PRZEZ WODĘ WEWNĘTRZNA NISZCZĄCE DZIAŁANIE WODY WEWNĘTRZNA OCHRONA PRZECIWEROZYJNA = FILTRACJA MATERIAŁ NASYPOWY RDZEŃ IŁOWY MATERIAŁ NASYPOWY Geowlókniny filtracyjne Polyfelt - optymalne bezpieczeństwo konstrukcji wodnych Łatwe wbudowywanie Wyraźna korzyść w porównaniu z tradycyjnymi filtrami żwirowymi Optymalne właściwości produktu dzięki mechanicznie wzmacnianym włóknom ciągłym Odporne na działanie promieni UV i przyjazne dla środowiska Nie tworzą produktów ubocznych Warstwa filtracyjna pomiędzy podłożem a umocnieniem musi być na tyle przepuszczalna, aby nie wystąpiło przebicie hydrauliczne i aby nie doszło do utraty stateczności brzegu, a jednocześnie na tyle szczelna, aby zapobiec wymywaniu cząsteczek gruntu. W przeszłości z powodzeniem stosowano filtry żwirowe, chociaż ich dostępność oraz możliwości wbudowywania były często utrudnione. Stosowanie geowłóknin filtracyjnych przynosi zdecydowane korzyści: łatwe wbudowywanie, jednolita powierzchnia, stała, optymalna jakość. Geowłókniny filtracyjne Polyfelt składają się w 100% z polipropylenowych włókien ciągłych wzmacnianych mechanicznie przez igłowanie. W porównaniu do innych technologii produkcyjnych, zapewniona zostaje większa wytrzymałość na rozciąganie w kierunku podłużnym, poprzecznym i po przekątnej, lepsza wodoprzepuszczalność przy optymalnej wielkości porów oraz zdecydowanie dłuższa trwałość - nawet pod wpływem cyklicznych obciążeń spowodowanych falowaniem, połączenia włókien ciągłych nie ulegają zniszczeniu. Zagwarantowane jest długotrwałe działanie filtra. Geowłókniny filtracyjne Polyfelt są stabilizowane przeciw promieniowaniu UV, toteż nie są one narażone na szkodliwe działanie promieni słonecznych. Nawet w ekstremalnych warunkach klimatycznych, jak mróz, upał czy wilgoć, nie zmieniają swoich właściwości ani też nie wytwarzają produktów ubocznych - co oznacza, iż są one całkowicie nieszkodliwe dla środowiska naturalnego. Prosto, tanio, skutecznie: Geowłókniny filtracyjne Polyfelt, wbudowane pomiędzy podłożem a warstwą umocnienia, zapobiegają wymywaniu drobnych cząstek gruntu, a tym samym zapobiegają erozji wewnętrznej. W zależności od wymagań mechanicznych i hydraulicznych, stabilizacja gruntu zostaje zapewniona dzięki zastosowaniu geowłókniny polyfelt.f lub polyfelt.ts. 4 Geosyntetyki w budownictwie wodnym

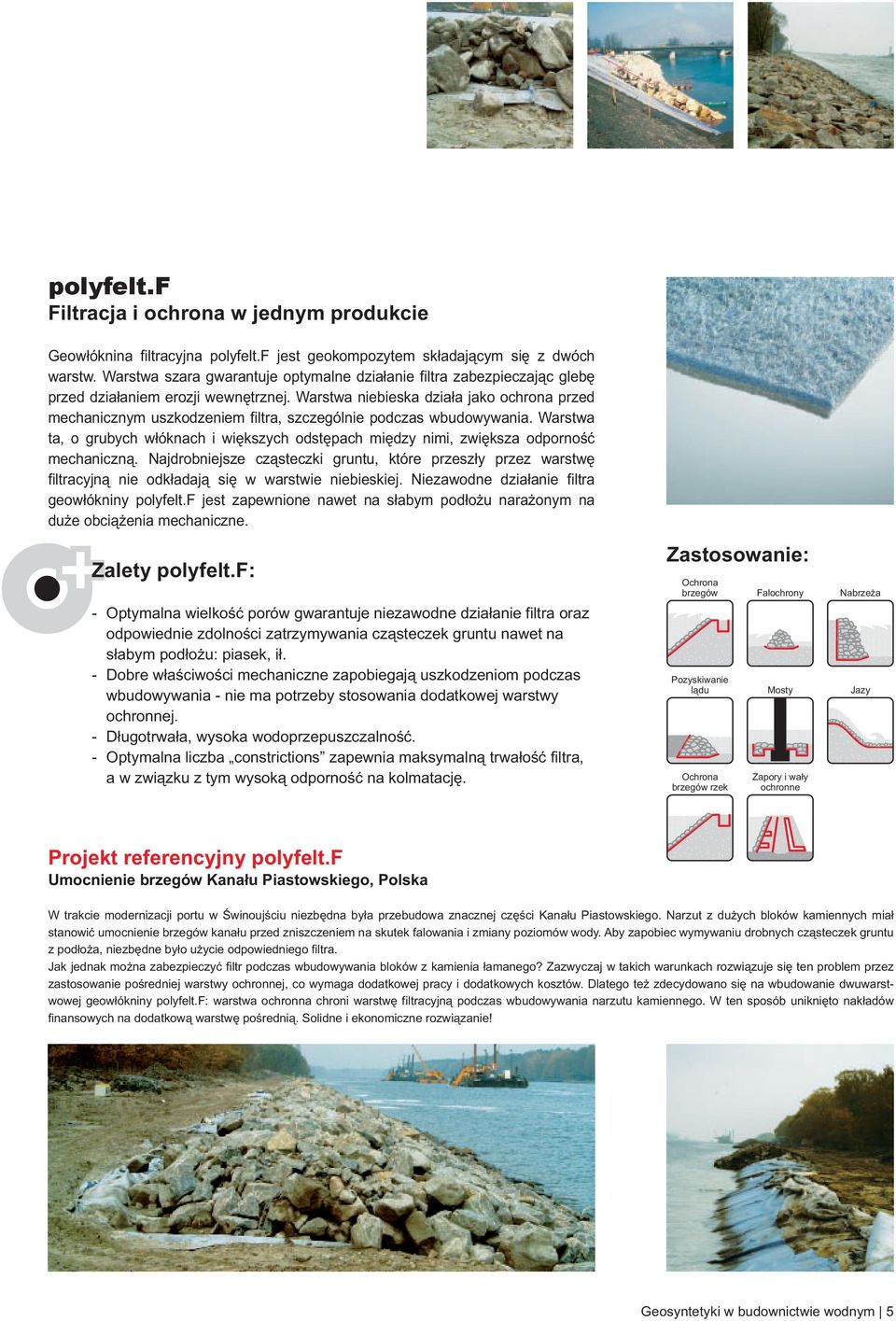

5 polyfelt.f Filtracja i ochrona w jednym produkcie Geowłóknina filtracyjna polyfelt.f jest geokompozytem składającym się z dwóch warstw. Warstwa szara gwarantuje optymalne działanie filtra zabezpieczając glebę przed działaniem erozji wewnętrznej. Warstwa niebieska działa jako ochrona przed mechanicznym uszkodzeniem filtra, szczególnie podczas wbudowywania. Warstwa ta, o grubych włóknach i większych odstępach między nimi, zwiększa odporność mechaniczną. Najdrobniejsze cząsteczki gruntu, które przeszły przez warstwę filtracyjną nie odkładają się w warstwie niebieskiej. Niezawodne działanie filtra geowłókniny polyfelt.f jest zapewnione nawet na słabym podłożu narażonym na duże obciążenia mechaniczne. Zalety polyfelt.f: - Optymalna wielkość porów gwarantuje niezawodne działanie filtra oraz odpowiednie zdolności zatrzymywania cząsteczek gruntu nawet na słabym podłożu: piasek, ił. - Dobre właściwości mechaniczne zapobiegają uszkodzeniom podczas wbudowywania - nie ma potrzeby stosowania dodatkowej warstwy ochronnej. - Długotrwała, wysoka wodoprzepuszczalność. - Optymalna liczba constrictions zapewnia maksymalną trwałość filtra, a w związku z tym wysoką odporność na kolmatację. Zastosowanie: brzegów Pozyskiwanie lądu brzegów rzek Falochrony Mosty Zapory i wały ochronne Nabrzeża Jazy Projekt referencyjny polyfelt.f Umocnienie brzegów Kanału Piastowskiego, Polska W trakcie modernizacji portu w Świnoujściu niezbędna była przebudowa znacznej części Kanału Piastowskiego. Narzut z dużych bloków kamiennych miał stanowić umocnienie brzegów kanału przed zniszczeniem na skutek falowania i zmiany poziomów wody. Aby zapobiec wymywaniu drobnych cząsteczek gruntu z podłoża, niezbędne było użycie odpowiedniego filtra. Jak jednak można zabezpieczyć filtr podczas wbudowywania bloków z kamienia łamanego? Zazwyczaj w takich warunkach rozwiązuje się ten problem przez zastosowanie pośredniej warstwy ochronnej, co wymaga dodatkowej pracy i dodatkowych kosztów. Dlatego też zdecydowano się na wbudowanie dwuwarstwowej geowłókniny polyfelt.f: warstwa ochronna chroni warstwę filtracyjną podczas wbudowywania narzutu kamiennego. W ten sposób uniknięto nakładów finansowych na dodatkową warstwę pośrednią. Solidne i ekonomiczne rozwiązanie! Geosyntetyki w budownictwie wodnym 5

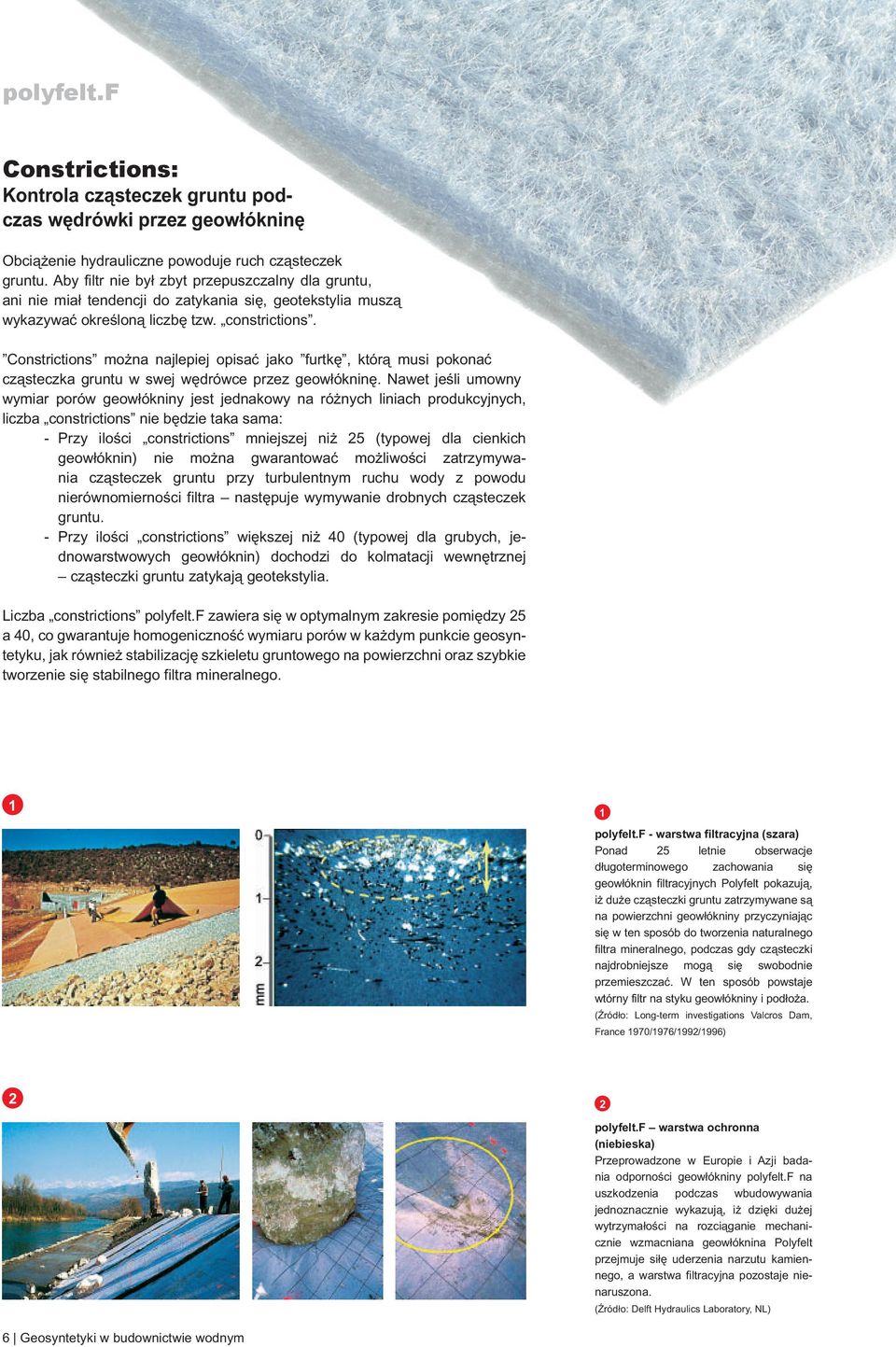

6 polyfelt.f Constrictions: Kontrola cząsteczek gruntu podczas wędrówki przez geowłókninę Obciążenie hydrauliczne powoduje ruch cząsteczek gruntu. Aby filtr nie był zbyt przepuszczalny dla gruntu, ani nie miał tendencji do zatykania się, geotekstylia muszą wykazywać określoną liczbę tzw. constrictions. Constrictions można najlepiej opisać jako furtkę, którą musi pokonać cząsteczka gruntu w swej wędrówce przez geowłókninę. Nawet jeśli umowny wymiar porów geowłókniny jest jednakowy na różnych liniach produkcyjnych, liczba constrictions nie będzie taka sama: - Przy ilości constrictions mniejszej niż 25 (typowej dla cienkich geowłóknin) nie można gwarantować możliwości zatrzymywania cząsteczek gruntu przy turbulentnym ruchu wody z powodu nierównomierności filtra następuje wymywanie drobnych cząsteczek gruntu. - Przy ilości constrictions większej niż 40 (typowej dla grubych, jednowarstwowych geowłóknin) dochodzi do kolmatacji wewnętrznej cząsteczki gruntu zatykają geotekstylia. Liczba constrictions polyfelt.f zawiera się w optymalnym zakresie pomiędzy 25 a 40, co gwarantuje homogeniczność wymiaru porów w każdym punkcie geosyntetyku, jak również stabilizację szkieletu gruntowego na powierzchni oraz szybkie tworzenie się stabilnego filtra mineralnego. 1 1 polyfelt.f - warstwa filtracyjna (szara) Ponad 25 letnie obserwacje długoterminowego zachowania się geowłóknin filtracyjnych Polyfelt pokazują, iż duże cząsteczki gruntu zatrzymywane są na powierzchni geowłókniny przyczyniając się w ten sposób do tworzenia naturalnego filtra mineralnego, podczas gdy cząsteczki najdrobniejsze mogą się swobodnie przemieszczać. W ten sposób powstaje wtórny filtr na styku geowłókniny i podłoża. (Źródło: Long-term investigations Valcros Dam, France 1970/1976/1992/1996) 2 2 polyfelt.f warstwa ochronna (niebieska) Przeprowadzone w Europie i Azji badania odporności geowłókniny polyfelt.f na uszkodzenia podczas wbudowywania jednoznacznie wykazują, iż dzięki dużej wytrzymałości na rozciąganie mechanicznie wzmacniana geowłóknina Polyfelt przejmuje siłę uderzenia narzutu kamiennego, a warstwa filtracyjna pozostaje nienaruszona. (Źródło: Delft Hydraulics Laboratory, NL) 6 Geosyntetyki w budownictwie wodnym

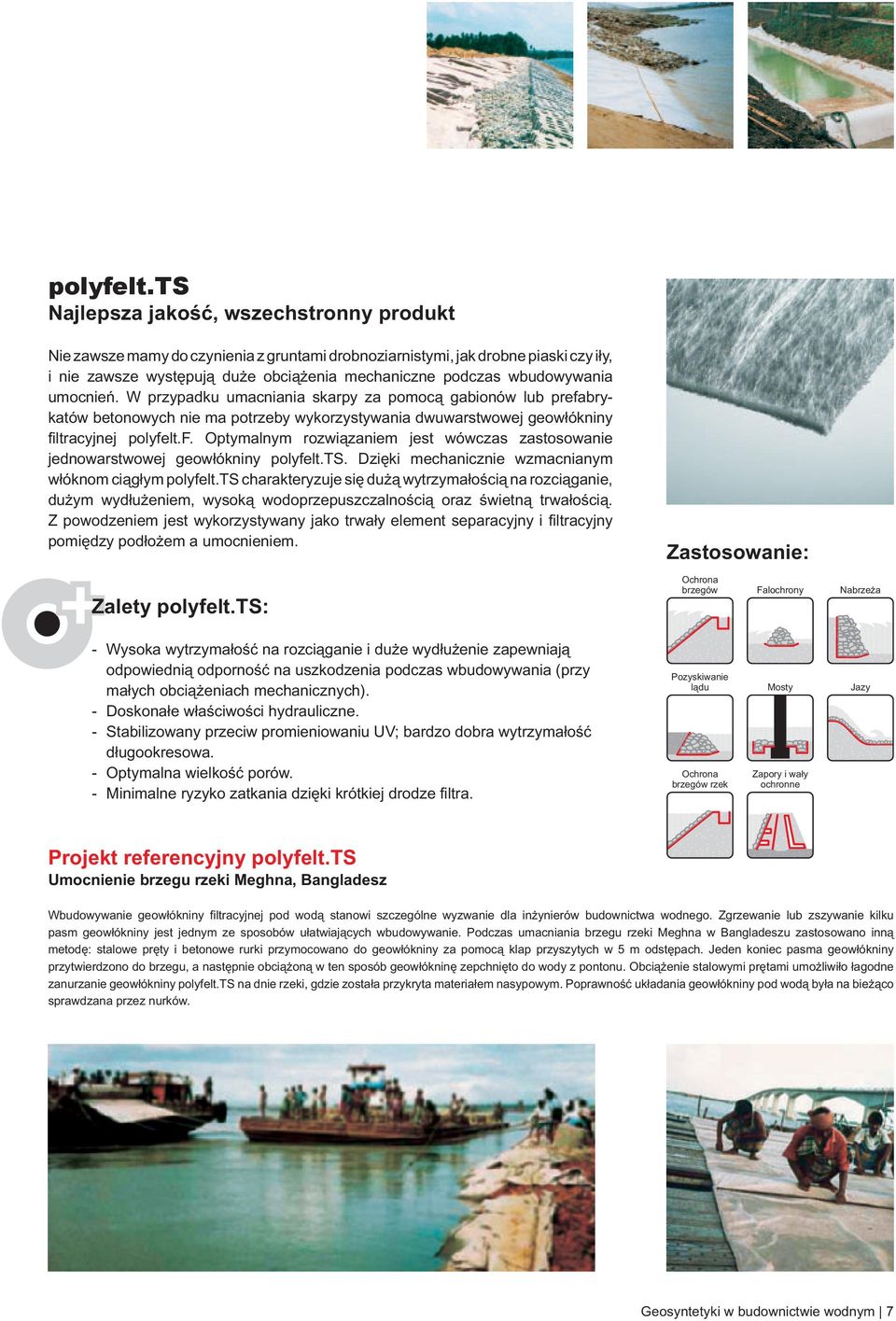

7 polyfelt.ts Najlepsza jakość, wszechstronny produkt Nie zawsze mamy do czynienia z gruntami drobnoziarnistymi, jak drobne piaski czy iły, i nie zawsze występują duże obciążenia mechaniczne podczas wbudowywania umocnień. W przypadku umacniania skarpy za pomocą gabionów lub prefabrykatów betonowych nie ma potrzeby wykorzystywania dwuwarstwowej geowłókniny filtracyjnej polyfelt.f. Optymalnym rozwiązaniem jest wówczas zastosowanie jednowarstwowej geowłókniny polyfelt.ts. Dzięki mechanicznie wzmacnianym włóknom ciągłym polyfelt.ts charakteryzuje się dużą wytrzymałością na rozciąganie, dużym wydłużeniem, wysoką wodoprzepuszczalnością oraz świetną trwałością. Z powodzeniem jest wykorzystywany jako trwały element separacyjny i filtracyjny pomiędzy podłożem a umocnieniem. Zastosowanie: Zalety polyfelt.ts: brzegów Falochrony Nabrzeża - Wysoka wytrzymałość na rozciąganie i duże wydłużenie zapewniają odpowiednią odporność na uszkodzenia podczas wbudowywania (przy małych obciążeniach mechanicznych). - Doskonałe właściwości hydrauliczne. - Stabilizowany przeciw promieniowaniu UV; bardzo dobra wytrzymałość długookresowa. - Optymalna wielkość porów. - Minimalne ryzyko zatkania dzięki krótkiej drodze filtra. Pozyskiwanie lądu brzegów rzek Mosty Zapory i wały ochronne Jazy Projekt referencyjny polyfelt.ts Umocnienie brzegu rzeki Meghna, Bangladesz Wbudowywanie geowłókniny filtracyjnej pod wodą stanowi szczególne wyzwanie dla inżynierów budownictwa wodnego. Zgrzewanie lub zszywanie kilku pasm geowłókniny jest jednym ze sposobów ułatwiających wbudowywanie. Podczas umacniania brzegu rzeki Meghna w Bangladeszu zastosowano inną metodę: stalowe pręty i betonowe rurki przymocowano do geowłókniny za pomocą klap przyszytych w 5 m odstępach. Jeden koniec pasma geowłókniny przytwierdzono do brzegu, a następnie obciążoną w ten sposób geowłókninę zepchnięto do wody z pontonu. Obciążenie stalowymi prętami umożliwiło łagodne zanurzanie geowłókniny polyfelt.ts na dnie rzeki, gdzie została przykryta materiałem nasypowym. Poprawność układania geowłókniny pod wodą była na bieżąco sprawdzana przez nurków. Geosyntetyki w budownictwie wodnym 7

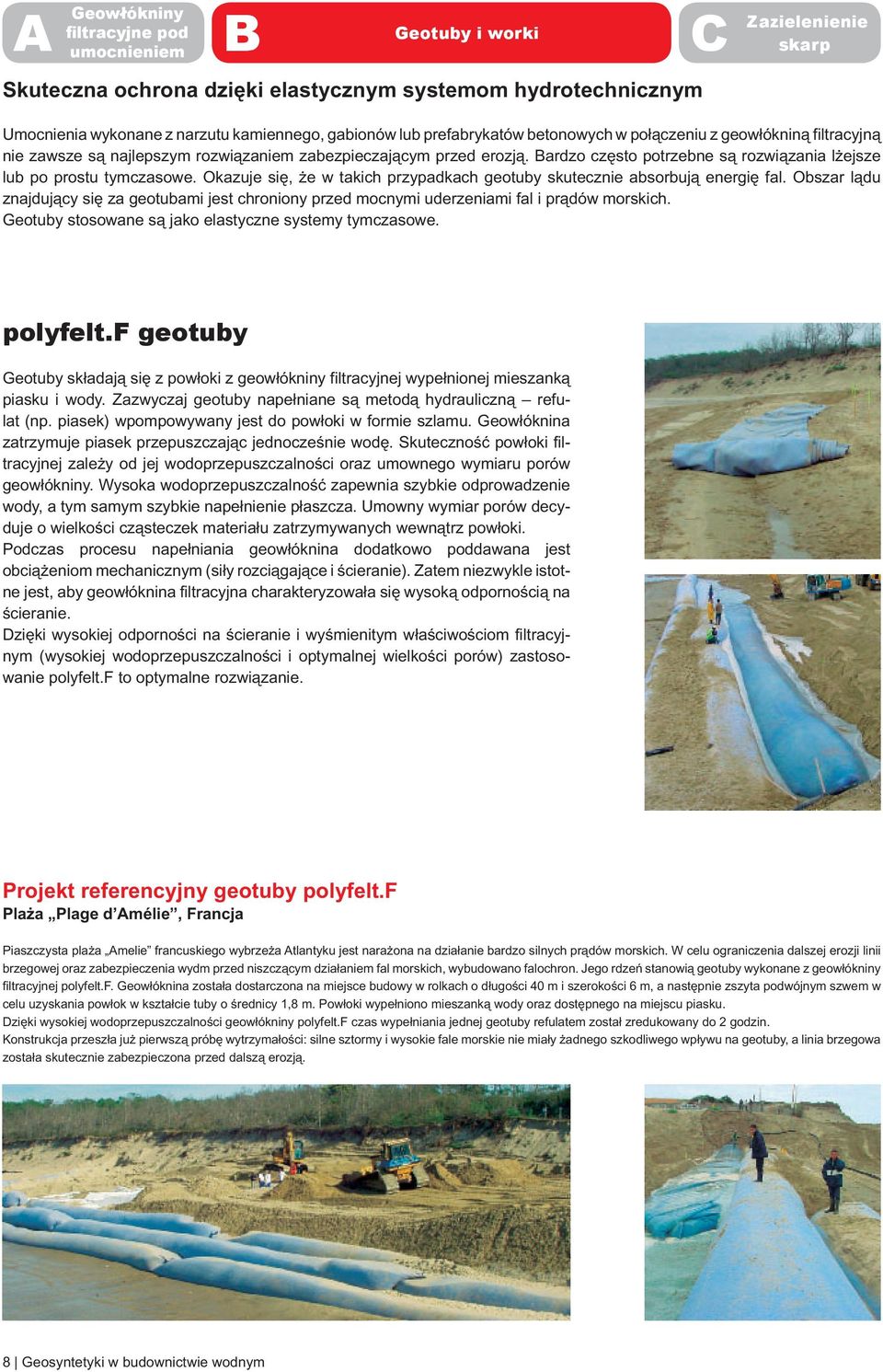

8 A Geowlókniny filtracyjne pod umocnieniem B Geotuby i worki Skuteczna ochrona dzięki elastycznym systemom hydrotechnicznym C Zazielenienie skarp Umocnienia wykonane z narzutu kamiennego, gabionów lub prefabrykatów betonowych w połączeniu z geowłókniną filtracyjną nie zawsze są najlepszym rozwiązaniem zabezpieczającym przed erozją. Bardzo często potrzebne są rozwiązania lżejsze lub po prostu tymczasowe. Okazuje się, że w takich przypadkach geotuby skutecznie absorbują energię fal. Obszar lądu znajdujący się za geotubami jest chroniony przed mocnymi uderzeniami fal i prądów morskich. Geotuby stosowane są jako elastyczne systemy tymczasowe. polyfelt.f geotuby Geotuby składają się z powłoki z geowłókniny filtracyjnej wypełnionej mieszanką piasku i wody. Zazwyczaj geotuby napełniane są metodą hydrauliczną refulat (np. piasek) wpompowywany jest do powłoki w formie szlamu. Geowłóknina zatrzymuje piasek przepuszczając jednocześnie wodę. Skuteczność powłoki filtracyjnej zależy od jej wodoprzepuszczalności oraz umownego wymiaru porów geowłókniny. Wysoka wodoprzepuszczalność zapewnia szybkie odprowadzenie wody, a tym samym szybkie napełnienie płaszcza. Umowny wymiar porów decyduje o wielkości cząsteczek materiału zatrzymywanych wewnątrz powłoki. Podczas procesu napełniania geowłóknina dodatkowo poddawana jest obciążeniom mechanicznym (siły rozciągające i ścieranie). Zatem niezwykle istotne jest, aby geowłóknina filtracyjna charakteryzowała się wysoką odpornością na ścieranie. Dzięki wysokiej odporności na ścieranie i wyśmienitym właściwościom filtracyjnym (wysokiej wodoprzepuszczalności i optymalnej wielkości porów) zastosowanie polyfelt.f to optymalne rozwiązanie. Projekt referencyjny geotuby polyfelt.f Plaża Plage d Amélie, Francja Piaszczysta plaża Amelie francuskiego wybrzeża Atlantyku jest narażona na działanie bardzo silnych prądów morskich. W celu ograniczenia dalszej erozji linii brzegowej oraz zabezpieczenia wydm przed niszczącym działaniem fal morskich, wybudowano falochron. Jego rdzeń stanowią geotuby wykonane z geowłókniny filtracyjnej polyfelt.f. Geowłóknina została dostarczona na miejsce budowy w rolkach o długości 40 m i szerokości 6 m, a następnie zszyta podwójnym szwem w celu uzyskania powłok w kształcie tuby o średnicy 1,8 m. Powłoki wypełniono mieszanką wody oraz dostępnego na miejscu piasku. Dzięki wysokiej wodoprzepuszczalności geowłókniny polyfelt.f czas wypełniania jednej geotuby refulatem został zredukowany do 2 godzin. Konstrukcja przeszła już pierwszą próbę wytrzymałości: silne sztormy i wysokie fale morskie nie miały żadnego szkodliwego wpływu na geotuby, a linia brzegowa została skutecznie zabezpieczona przed dalszą erozją. 8 Geosyntetyki w budownictwie wodnym

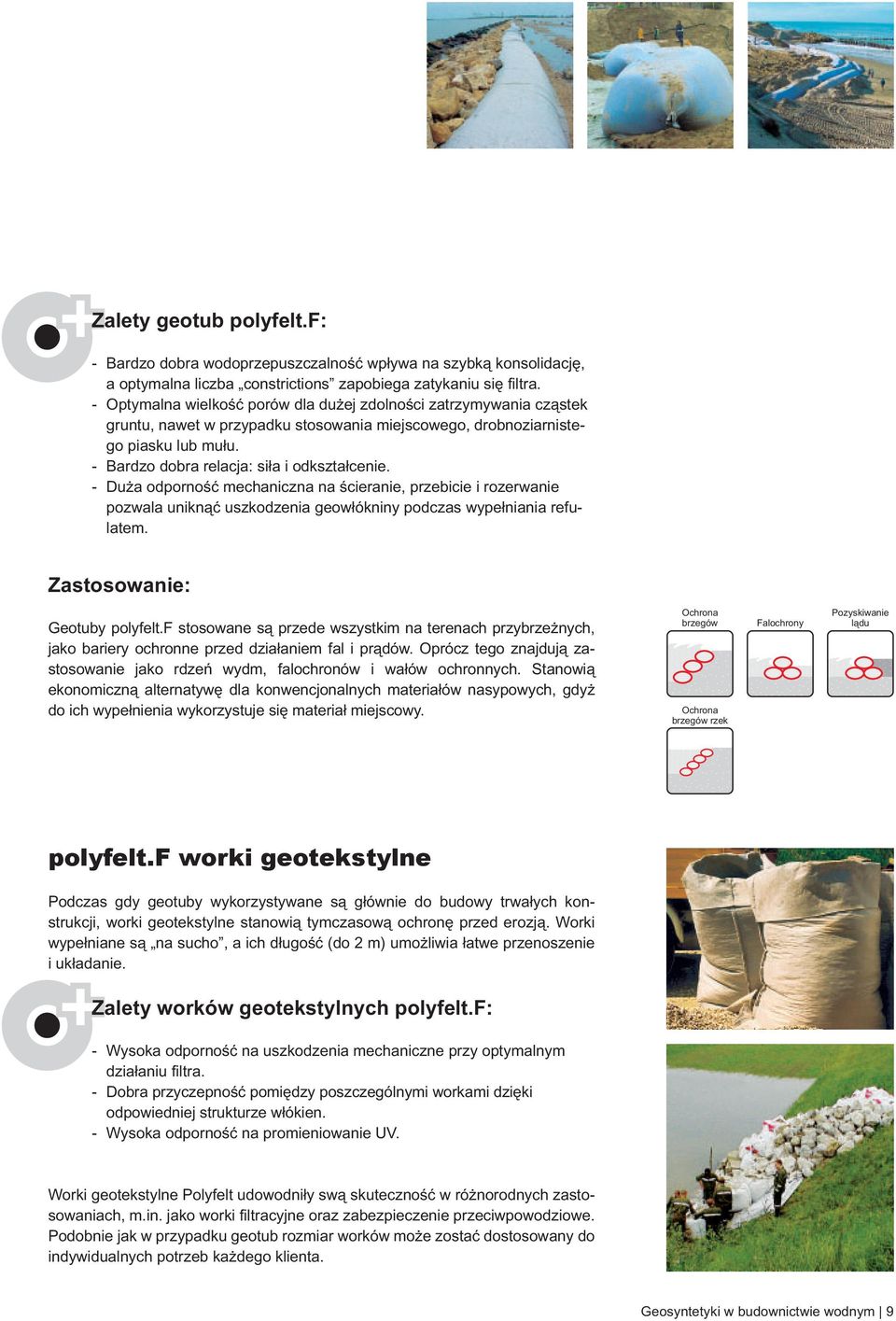

9 Zalety geotub polyfelt.f: - Bardzo dobra wodoprzepuszczalność wpływa na szybką konsolidację, a optymalna liczba constrictions zapobiega zatykaniu się filtra. - Optymalna wielkość porów dla dużej zdolności zatrzymywania cząstek gruntu, nawet w przypadku stosowania miejscowego, drobnoziarnistego piasku lub mułu. - Bardzo dobra relacja: siła i odkształcenie. - Duża odporność mechaniczna na ścieranie, przebicie i rozerwanie pozwala uniknąć uszkodzenia geowłókniny podczas wypełniania refulatem. Zastosowanie: Geotuby polyfelt.f stosowane są przede wszystkim na terenach przybrzeżnych, jako bariery ochronne przed działaniem fal i prądów. Oprócz tego znajdują zastosowanie jako rdzeń wydm, falochronów i wałów ochronnych. Stanowią ekonomiczną alternatywę dla konwencjonalnych materiałów nasypowych, gdyż do ich wypełnienia wykorzystuje się materiał miejscowy. brzegów brzegów rzek Falochrony Pozyskiwanie lądu polyfelt.f worki geotekstylne Podczas gdy geotuby wykorzystywane są głównie do budowy trwałych konstrukcji, worki geotekstylne stanowią tymczasową ochronę przed erozją. Worki wypełniane są na sucho, a ich długość (do 2 m) umożliwia łatwe przenoszenie i układanie. Zalety worków geotekstylnych polyfelt.f: - Wysoka odporność na uszkodzenia mechaniczne przy optymalnym działaniu filtra. - Dobra przyczepność pomiędzy poszczególnymi workami dzięki odpowiedniej strukturze włókien. - Wysoka odporność na promieniowanie UV. Worki geotekstylne Polyfelt udowodniły swą skuteczność w różnorodnych zastosowaniach, m.in. jako worki filtracyjne oraz zabezpieczenie przeciwpowodziowe. Podobnie jak w przypadku geotub rozmiar worków może zostać dostosowany do indywidualnych potrzeb każdego klienta. Geosyntetyki w budownictwie wodnym 9

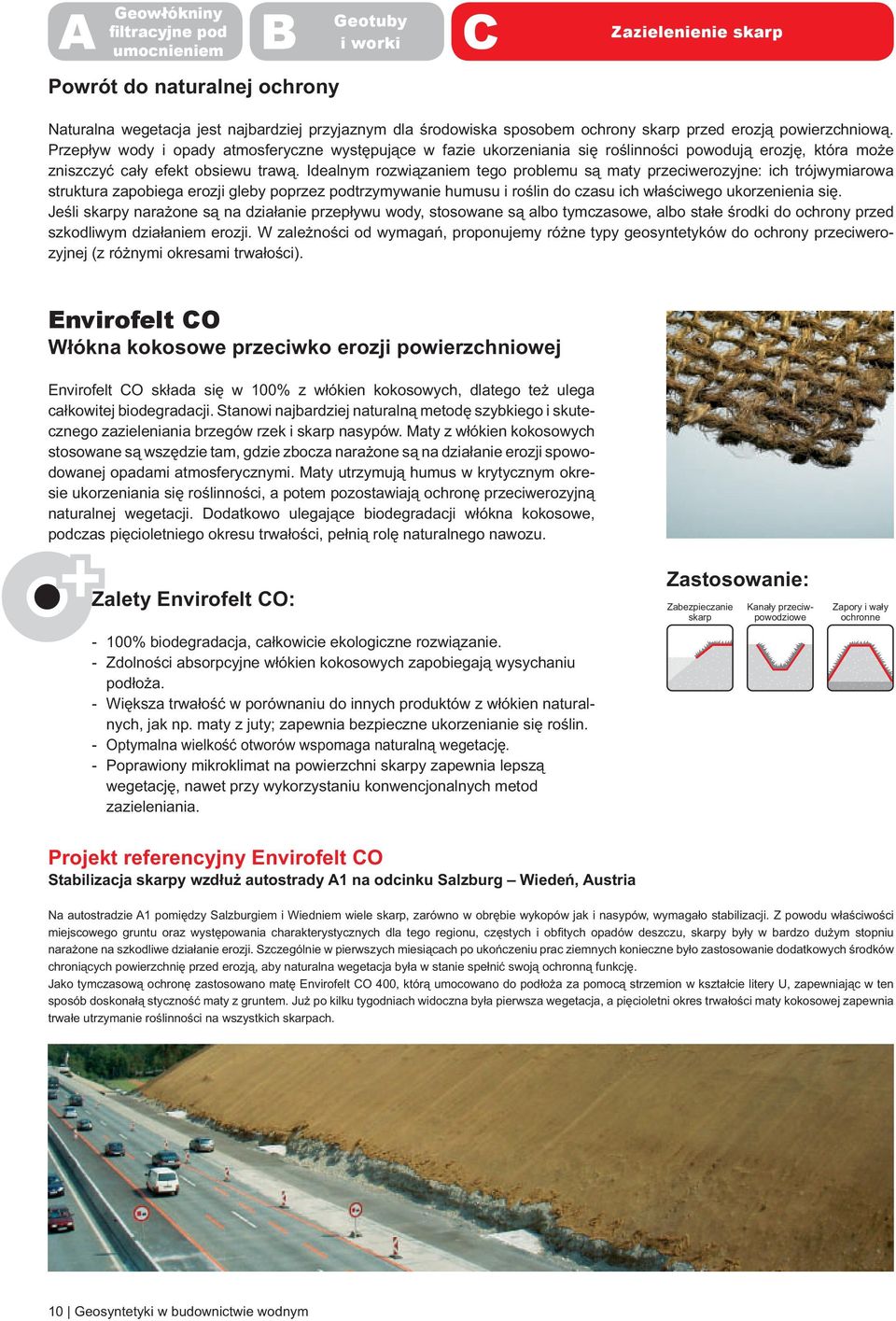

10 A Geowlókniny filtracyjne pod umocnieniem B Powrót do naturalnej ochrony Geotuby i worki C Zazielenienie skarp Naturalna wegetacja jest najbardziej przyjaznym dla środowiska sposobem ochrony skarp przed erozją powierzchniową. Przepływ wody i opady atmosferyczne występujące w fazie ukorzeniania się roślinności powodują erozję, która może zniszczyć cały efekt obsiewu trawą. Idealnym rozwiązaniem tego problemu są maty przeciwerozyjne: ich trójwymiarowa struktura zapobiega erozji gleby poprzez podtrzymywanie humusu i roślin do czasu ich właściwego ukorzenienia się. Jeśli skarpy narażone są na działanie przepływu wody, stosowane są albo tymczasowe, albo stałe środki do ochrony przed szkodliwym działaniem erozji. W zależności od wymagań, proponujemy różne typy geosyntetyków do ochrony przeciwerozyjnej (z różnymi okresami trwałości). Envirofelt CO Włókna kokosowe przeciwko erozji powierzchniowej Envirofelt CO składa się w 100% z włókien kokosowych, dlatego też ulega całkowitej biodegradacji. Stanowi najbardziej naturalną metodę szybkiego i skutecznego zazieleniania brzegów rzek i skarp nasypów. Maty z włókien kokosowych stosowane są wszędzie tam, gdzie zbocza narażone są na działanie erozji spowodowanej opadami atmosferycznymi. Maty utrzymują humus w krytycznym okresie ukorzeniania się roślinności, a potem pozostawiają ochronę przeciwerozyjną naturalnej wegetacji. Dodatkowo ulegające biodegradacji włókna kokosowe, podczas pięcioletniego okresu trwałości, pełnią rolę naturalnego nawozu. Zalety Envirofelt CO: - 100% biodegradacja, całkowicie ekologiczne rozwiązanie. - Zdolności absorpcyjne włókien kokosowych zapobiegają wysychaniu podłoża. - Większa trwałość w porównaniu do innych produktów z włókien naturalnych, jak np. maty z juty; zapewnia bezpieczne ukorzenianie się roślin. - Optymalna wielkość otworów wspomaga naturalną wegetację. - Poprawiony mikroklimat na powierzchni skarpy zapewnia lepszą wegetację, nawet przy wykorzystaniu konwencjonalnych metod zazieleniania. Projekt referencyjny Envirofelt CO Stabilizacja skarpy wzdłuż autostrady A1 na odcinku Salzburg Wiedeń, Austria Zastosowanie: Zabezpieczanie skarp Kanały przeciwpowodziowe Zapory i wały ochronne Na autostradzie A1 pomiędzy Salzburgiem i Wiedniem wiele skarp, zarówno w obrębie wykopów jak i nasypów, wymagało stabilizacji. Z powodu właściwości miejscowego gruntu oraz występowania charakterystycznych dla tego regionu, częstych i obfitych opadów deszczu, skarpy były w bardzo dużym stopniu narażone na szkodliwe działanie erozji. Szczególnie w pierwszych miesiącach po ukończeniu prac ziemnych konieczne było zastosowanie dodatkowych środków chroniących powierzchnię przed erozją, aby naturalna wegetacja była w stanie spełnić swoją ochronną funkcję. Jako tymczasową ochronę zastosowano matę Envirofelt CO 400, którą umocowano do podłoża za pomocą strzemion w kształcie litery U, zapewniając w ten sposób doskonałą styczność maty z gruntem. Już po kilku tygodniach widoczna była pierwsza wegetacja, a pięcioletni okres trwałości maty kokosowej zapewnia trwałe utrzymanie roślinności na wszystkich skarpach. 10 Geosyntetyki w budownictwie wodnym

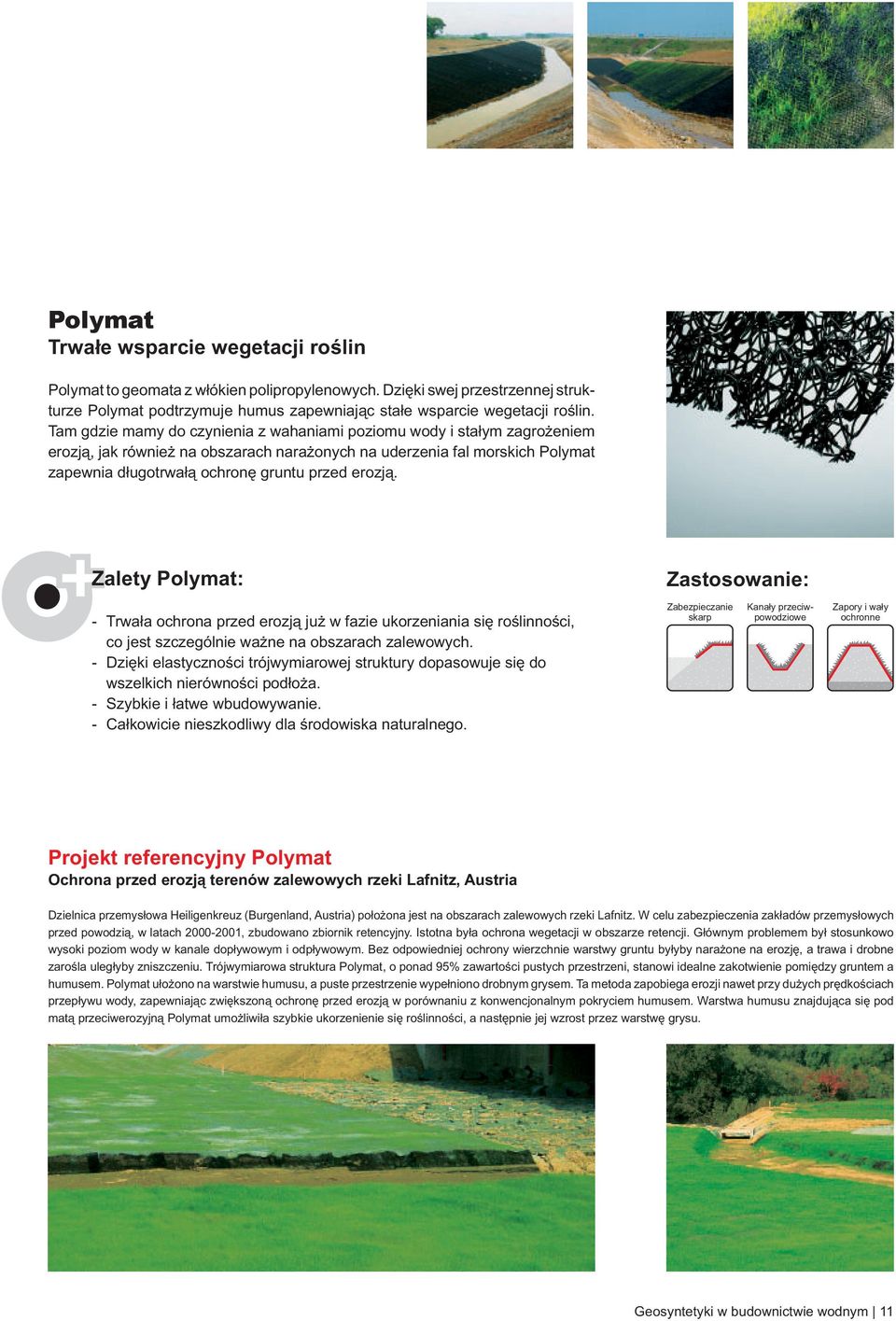

11 Polymat Trwałe wsparcie wegetacji roślin Polymat to geomata z włókien polipropylenowych. Dzięki swej przestrzennej strukturze Polymat podtrzymuje humus zapewniając stałe wsparcie wegetacji roślin. Tam gdzie mamy do czynienia z wahaniami poziomu wody i stałym zagrożeniem erozją, jak również na obszarach narażonych na uderzenia fal morskich Polymat zapewnia długotrwałą ochronę gruntu przed erozją. Zalety Polymat: Zastosowanie: - Trwała ochrona przed erozją już w fazie ukorzeniania się roślinności, co jest szczególnie ważne na obszarach zalewowych. - Dzięki elastyczności trójwymiarowej struktury dopasowuje się do wszelkich nierówności podłoża. - Szybkie i łatwe wbudowywanie. - Całkowicie nieszkodliwy dla środowiska naturalnego. Zabezpieczanie skarp Kanały przeciwpowodziowe Zapory i wały ochronne Projekt referencyjny Polymat przed erozją terenów zalewowych rzeki Lafnitz, Austria Dzielnica przemysłowa Heiligenkreuz (Burgenland, Austria) położona jest na obszarach zalewowych rzeki Lafnitz. W celu zabezpieczenia zakładów przemysłowych przed powodzią, w latach , zbudowano zbiornik retencyjny. Istotna była ochrona wegetacji w obszarze retencji. Głównym problemem był stosunkowo wysoki poziom wody w kanale dopływowym i odpływowym. Bez odpowiedniej ochrony wierzchnie warstwy gruntu byłyby narażone na erozję, a trawa i drobne zarośla uległyby zniszczeniu. Trójwymiarowa struktura Polymat, o ponad 95% zawartości pustych przestrzeni, stanowi idealne zakotwienie pomiędzy gruntem a humusem. Polymat ułożono na warstwie humusu, a puste przestrzenie wypełniono drobnym grysem. Ta metoda zapobiega erozji nawet przy dużych prędkościach przepływu wody, zapewniając zwiększoną ochronę przed erozją w porównaniu z konwencjonalnym pokryciem humusem. Warstwa humusu znajdująca się pod matą przeciwerozyjną Polymat umożliwiła szybkie ukorzenienie się roślinności, a następnie jej wzrost przez warstwę grysu. Geosyntetyki w budownictwie wodnym 11

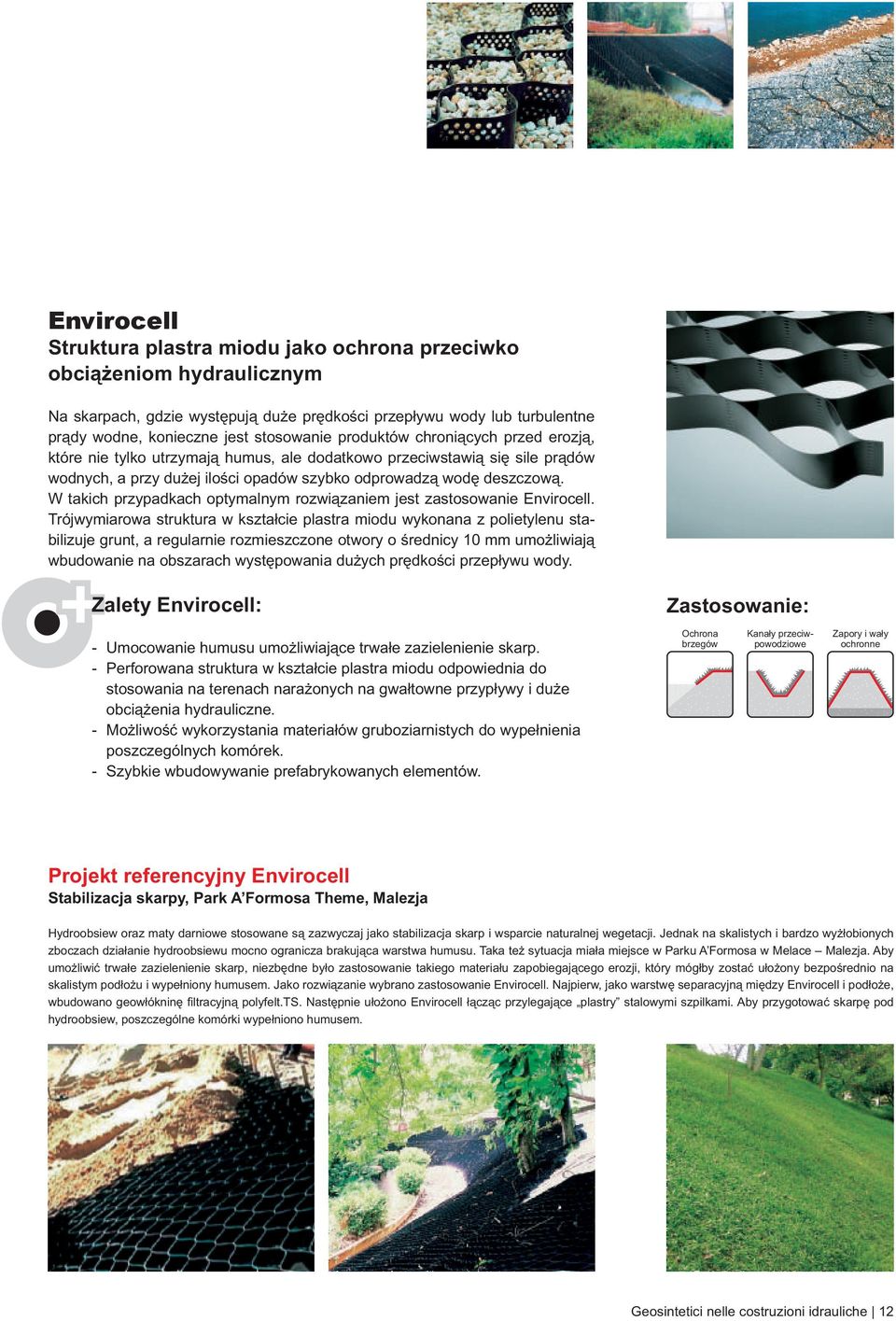

12 Envirocell Struktura plastra miodu jako ochrona przeciwko obciążeniom hydraulicznym Na skarpach, gdzie występują duże prędkości przepływu wody lub turbulentne prądy wodne, konieczne jest stosowanie produktów chroniących przed erozją, które nie tylko utrzymają humus, ale dodatkowo przeciwstawią się sile prądów wodnych, a przy dużej ilości opadów szybko odprowadzą wodę deszczową. W takich przypadkach optymalnym rozwiązaniem jest zastosowanie Envirocell. Trójwymiarowa struktura w kształcie plastra miodu wykonana z polietylenu stabilizuje grunt, a regularnie rozmieszczone otwory o średnicy 10 mm umożliwiają wbudowanie na obszarach występowania dużych prędkości przepływu wody. Zalety Envirocell: Zastosowanie: - Umocowanie humusu umożliwiające trwałe zazielenienie skarp. - Perforowana struktura w kształcie plastra miodu odpowiednia do stosowania na terenach narażonych na gwałtowne przypływy i duże obciążenia hydrauliczne. - Możliwość wykorzystania materiałów gruboziarnistych do wypełnienia poszczególnych komórek. - Szybkie wbudowywanie prefabrykowanych elementów. brzegów Kanały przeciwpowodziowe Zapory i wały ochronne Projekt referencyjny Envirocell Stabilizacja skarpy, Park A Formosa Theme, Malezja Hydroobsiew oraz maty darniowe stosowane są zazwyczaj jako stabilizacja skarp i wsparcie naturalnej wegetacji. Jednak na skalistych i bardzo wyżłobionych zboczach działanie hydroobsiewu mocno ogranicza brakująca warstwa humusu. Taka też sytuacja miała miejsce w Parku A Formosa w Melace Malezja. Aby umożliwić trwałe zazielenienie skarp, niezbędne było zastosowanie takiego materiału zapobiegającego erozji, który mógłby zostać ułożony bezpośrednio na skalistym podłożu i wypełniony humusem. Jako rozwiązanie wybrano zastosowanie Envirocell. Najpierw, jako warstwę separacyjną między Envirocell i podłoże, wbudowano geowłókninę filtracyjną polyfelt.ts. Następnie ułożono Envirocell łącząc przylegające plastry stalowymi szpilkami. Aby przygotować skarpę pod hydroobsiew, poszczególne komórki wypełniono humusem. Geosintetici nelle costruzioni idrauliche 12

13 Polyfelt w budownictwie wodnym Optymalne rozwiązanie każdego problemu hydrotechnicznego polyfelt.f polyfelt.ts Envirofelt CO Polymat Envirocell

14 Świat stawia na polyfelt Polyfelt Ges.m.b.H. Schachermayerstrasse 18, A-4021 Linz Tel , Fax , Polyfelt Polska Sp. z o.o. ul. Wadowicka 6, Kraków Tel.: , Fax: biuro@polyfelt.com.pl, :wanted (PL)
