1 Panele operatorskie Prezentacja

2 Rodzina XGT (next Generation Technology) zapewnia rozwiązań nowej generacji. Gwarantuje najszybsza prędkość przetwarzania, niewielkie rozmiary i przyjazne dla użytkownika oprogramowanie. XGK XGR XGI Zaawansowane rozwiązania System Redundantny Język programowania IEC Standard XGB Rodzina XGT XGT InfoU XGT Panel Kompaktowe rozwiązanie 9 0 Panele Operatorskie HMI

3 XGR Master CPU Synchronizacja Gotowość CPU CPU: 2 typy Rozszerzenia Max. 31 Rozszerzenie: 3 typy Topologia pierścienia dla rozszerzeń Szybki procesor: 42ns/krok Przełączanie jednolite: 4.3 ~ 22ms Duża pojemność programu i danych Język programowania IEC : LD SFC i ST Max. 256 pętli PID i różne funkcje sterowania procesem

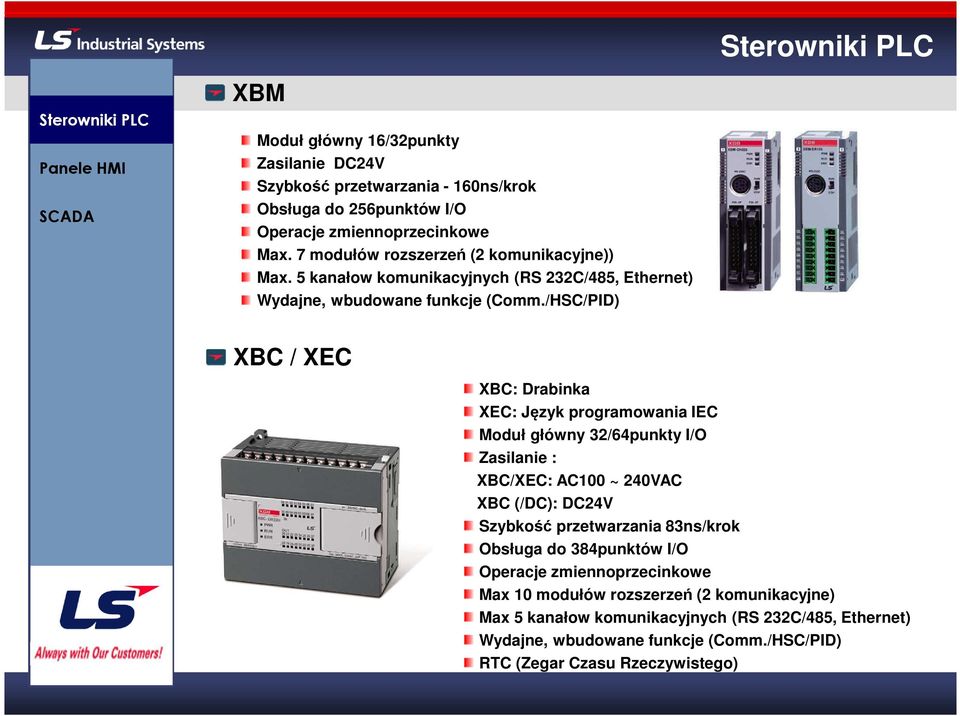

4 XBM Moduł główny 16/32punkty Zasilanie DC24V Szybkość przetwarzania - 160ns/krok Obsługa do 256punktów I/O Operacje zmiennoprzecinkowe Max. 7 modułów rozszerzeń (2 komunikacyjne)) Max. 5 kanałow komunikacyjnych (RS 232C/485, Ethernet) Wydajne, wbudowane funkcje (Comm./HSC/PID) XBC / XEC XBC: Drabinka XEC: Język programowania IEC Moduł główny 32/64punkty I/O Zasilanie : XBC/XEC: AC100 ~ 240VAC XBC (/DC): DC24V Szybkość przetwarzania 83ns/krok Obsługa do 384punktów I/O Operacje zmiennoprzecinkowe Max 10 modułów rozszerzeń (2 komunikacyjne) Max 5 kanałow komunikacyjnych (RS 232C/485, Ethernet) Wydajne, wbudowane funkcje (Comm./HSC/PID) RTC (Zegar Czasu Rzeczywistego)

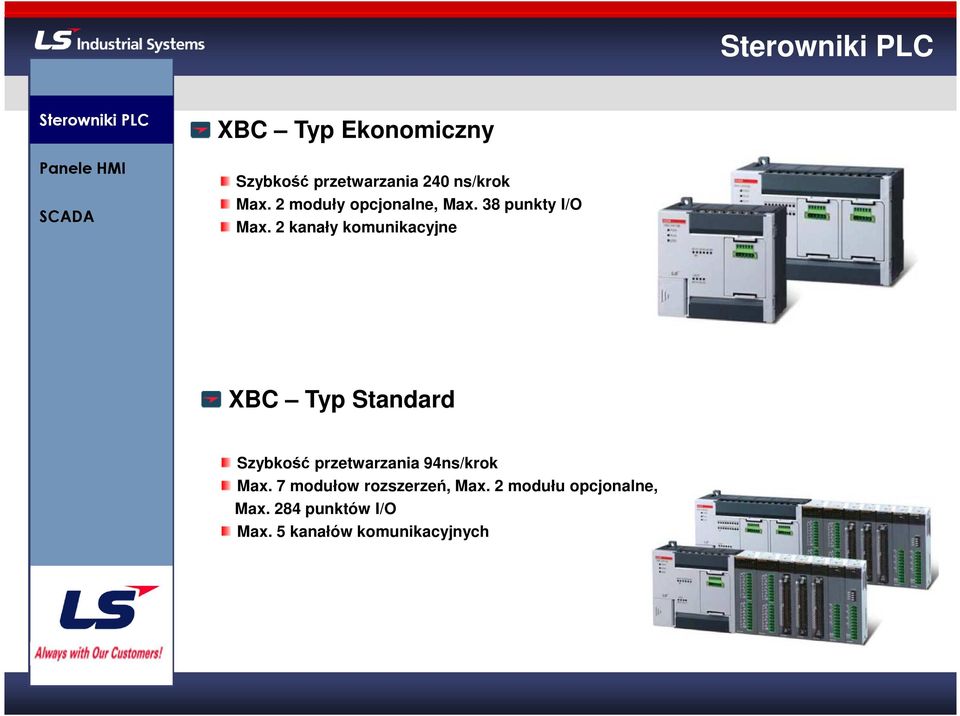

5 XBC Typ Ekonomiczny Szybkość przetwarzania 240 ns/krok Max. 2 moduły opcjonalne, Max. 38 punkty I/O Max. 2 kanały komunikacyjne XBC Typ Standard Szybkość przetwarzania 94ns/krok Max. 7 modułow rozszerzeń, Max. 2 modułu opcjonalne, Max. 284 punktów I/O Max. 5 kanałów komunikacyjnych

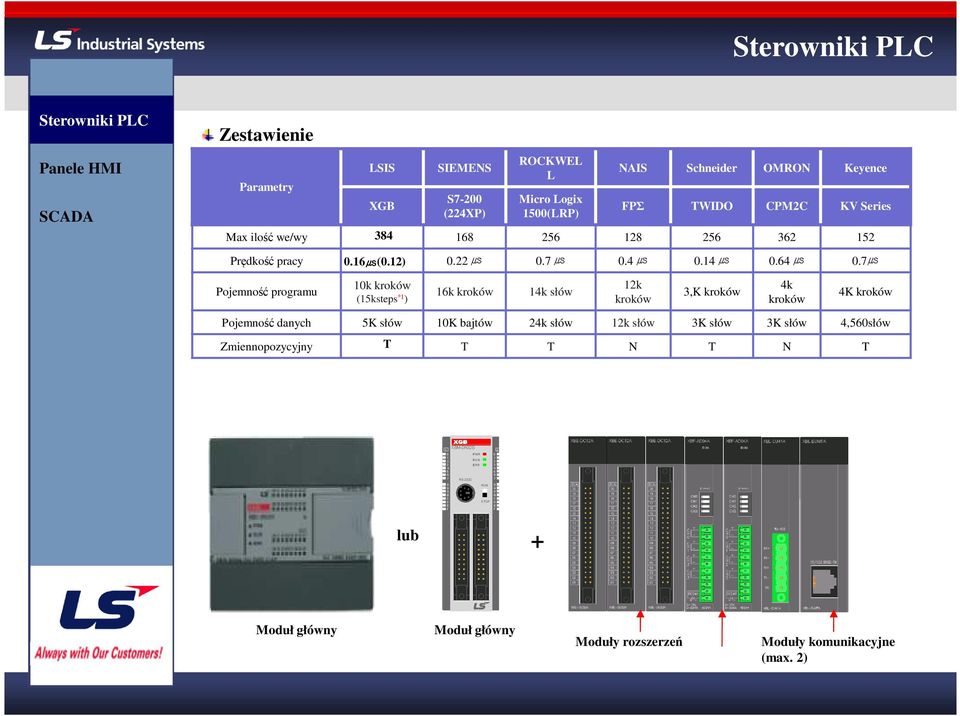

6 Zestawienie Parametry LSIS XGB SIEMENS S7-200 (224XP) ROCKWEL L Micro Logix 1500(LRP) NAIS Schneider OMRON Keyence FPΣ TWIDO CPM2C KV Series Max ilość we/wy Prędkość pracy 0.16μs(0.12) 0.22 μs 0.7 μs 0.4 μs 0.14 μs 0.64 μs 0.7μs Pojemność programu 10k kroków (15ksteps *1 ) 16k kroków 14k słów 12k kroków 3,K kroków 4k kroków 4K kroków Pojemność danych 5K słów 10K bajtów 24k słów 12k słów 3K słów 3K słów 4,560słów Zmiennopozycyjny T T T N T N T lub + Moduł główny Moduł główny Moduły rozszerzeń Moduły komunikacyjne (max. 2)

7 Małe rozmiary 60mm Wymiary XBM 30mm Wielkość (%) 90mm Rozmiar 100% O 111% S 129% M 138% Wymiary XBC/XEC Wielkość(%) 64mm 114mm 90mm Rozmiar 100% O 117% S 136%

8 XGB typ kompaktowy (XBC) Wbudowana komunikacja RS-232/485 Wejścia cyfrowe Gniazdo rozszerzeń Przełącznik trybów Porty do wgrania programu (Serial, USB) Zasilanie XGB typ modułowy (XBM) Status LED Wyjścia cyfrowe Status LED Gniazdo Loadera (Serial) Wejścia cyfrowe Przełącznik trybów Wyjścia cyfrowe Gniazdo rozszerzeń Zasilanie Wbudowana komunikacja RS-232/485

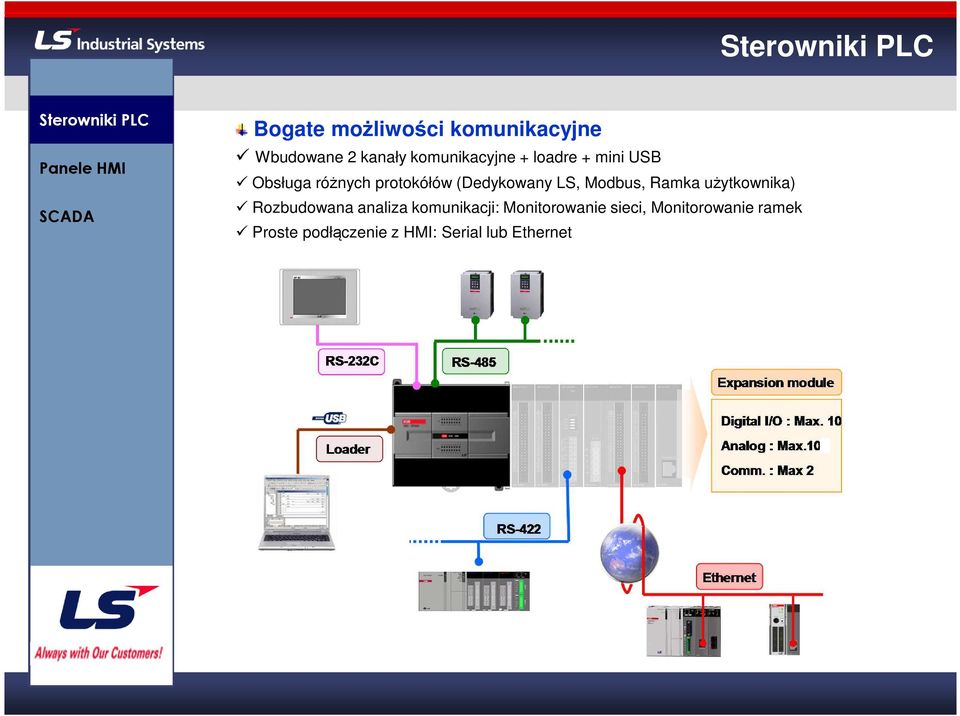

9 Bogate możliwości komunikacyjne Wbudowane 2 kanały komunikacyjne + loadre + mini USB Obsługa różnych protokółów (Dedykowany LS, Modbus, Ramka użytkownika) Rozbudowana analiza komunikacji: Monitorowanie sieci, Monitorowanie ramek Proste podłączenie z HMI: Serial lub Ethernet

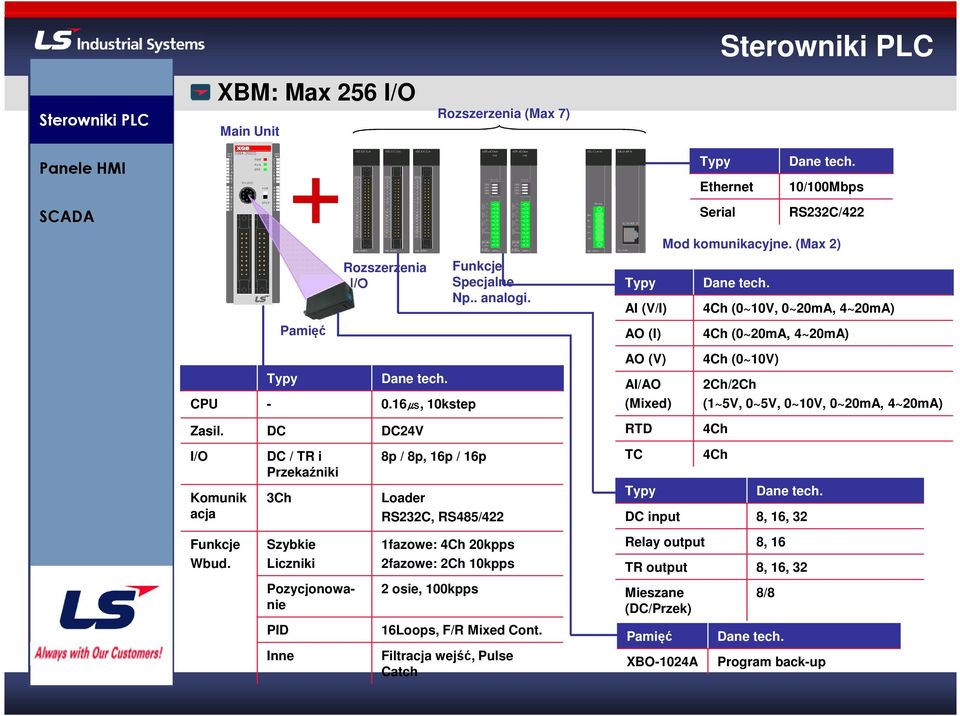

10 XBM: Max 256 I/O Main Unit Rozszerzenia (Max 7) Typy Ethernet Serial Dane tech. 10/100Mbps RS232C/422 Mod komunikacyjne. (Max 2) Rozszerzenia. I/O Funkcje Specjalne Np.. analogi. Typy AI (V/I) Dane tech. 4Ch (0~10V, 0~20mA, 4~20mA) Pamięć AO (I) 4Ch (0~20mA, 4~20mA) Typy Dane tech. CPU μs, 10kstep Zasil. DC DC24V I/O Komunik acja Funkcje Wbud. DC / TR i Przekaźniki 3Ch Szybkie Liczniki Pozycjonowanie PID Inne 8p / 8p, 16p / 16p Loader RS232C, RS485/422 1fazowe: 4Ch 20kpps 2fazowe: 2Ch 10kpps 2 osie, 100kpps 16Loops, F/R Mixed Cont. Filtracja wejść, Pulse Catch AO (V) AI/AO (Mixed) RTD TC Typy Dane tech. DC input 8, 16, 32 Relay output 8, 16 TR output 8, 16, 32 Mieszane (DC/Przek) Pamięć XBO-1024A 4Ch (0~10V) 2Ch/2Ch (1~5V, 0~5V, 0~10V, 0~20mA, 4~20mA) 4Ch 4Ch 8/8 Dane tech. Program back-up

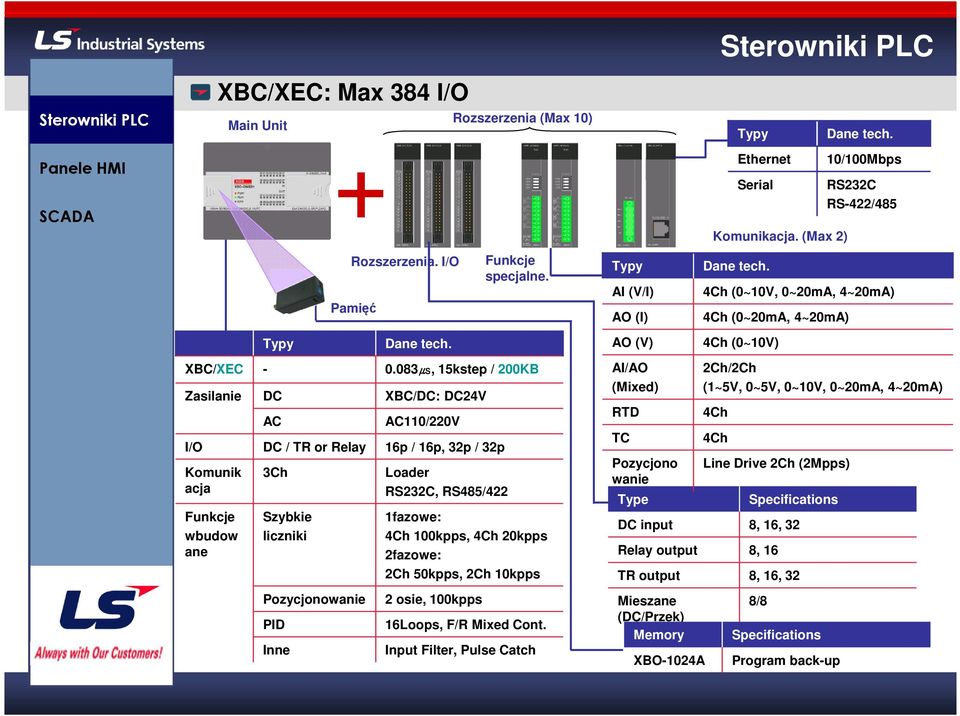

11 XBC/XEC: Max 384 I/O Main Unit Rozszerzenia (Max 10) Typy Dane tech. Ethernet Serial Komunikacja. (Max 2) 10/100Mbps RS232C RS-422/485 Rozszerzenia. I/O Pamięć Funkcje specjalne. Typy AI (V/I) AO (I) Dane tech. 4Ch (0~10V, 0~20mA, 4~20mA) 4Ch (0~20mA, 4~20mA) Typy Dane tech. XBC/XEC μs, 15kstep / 200KB Zasilanie DC XBC/DC: DC24V AC AC110/220V I/O DC / TR or Relay 16p / 16p, 32p / 32p Komunik acja Funkcje wbudow ane 3Ch Szybkie liczniki Pozycjonowanie PID Inne Loader RS232C, RS485/422 1fazowe: 4Ch 100kpps, 4Ch 20kpps 2fazowe: 2Ch 50kpps, 2Ch 10kpps 2 osie, 100kpps 16Loops, F/R Mixed Cont. Input Filter, Pulse Catch AO (V) AI/AO (Mixed) RTD TC Pozycjono wanie Type Specifications DC input 8, 16, 32 Relay output 8, 16 TR output 8, 16, 32 Mieszane (DC/Przek) Memory XBO-1024A 4Ch (0~10V) 2Ch/2Ch (1~5V, 0~5V, 0~10V, 0~20mA, 4~20mA) 4Ch 4Ch Line Drive 2Ch (2Mpps) 8/8 Specifications Program back-up

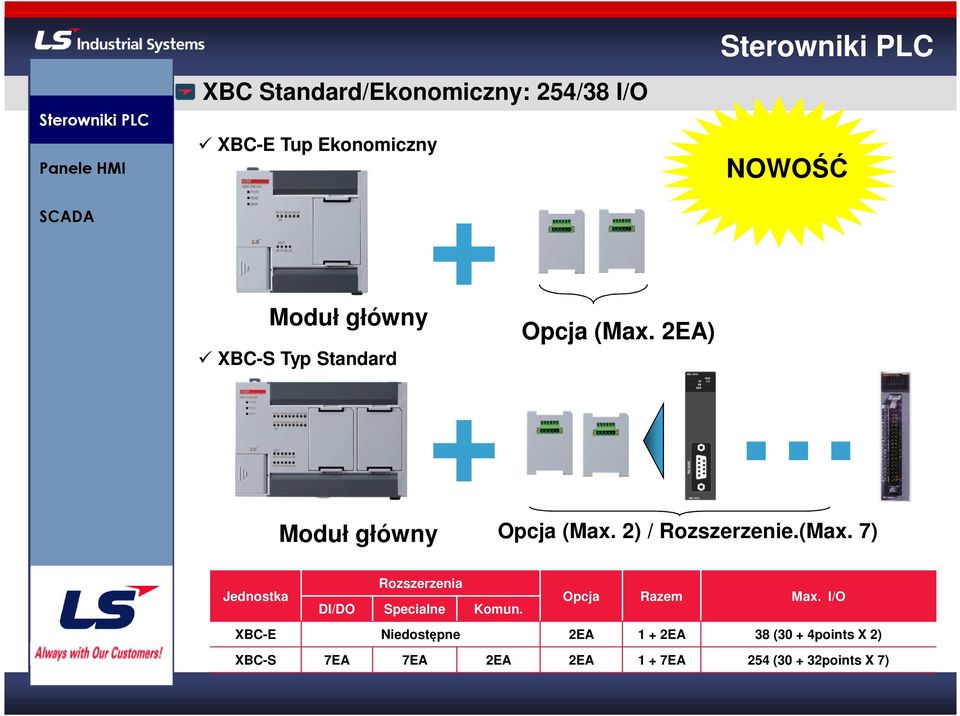

12 XBC Standard/Ekonomiczny: 254/38 I/O XBC-E Tup Ekonomiczny + NOWOŚĆ Moduł główny XBC-S Typ Standard + Opcja (Max. 2EA) Moduł główny Opcja (Max. 2) / Rozszerzenie.(Max. 7) Jednostka DI/DO Rozszerzenia Specialne Komun. Opcja Razem Max. I/O XBC-E Niedostępne 2EA 1 + 2EA 38 (30 + 4points X 2) XBC-S 7EA 7EA 2EA 2EA 1 + 7EA 254 ( points X 7)

13 RS-232C Enkoder Przetwarzanie syg. wejściowego - Łapanie impulsu - Filtracja wejść Szybkie liczniki - Przerwania zewnętrzne RS-485 PID Pozycjonowanie Servo / Silnik krokowy

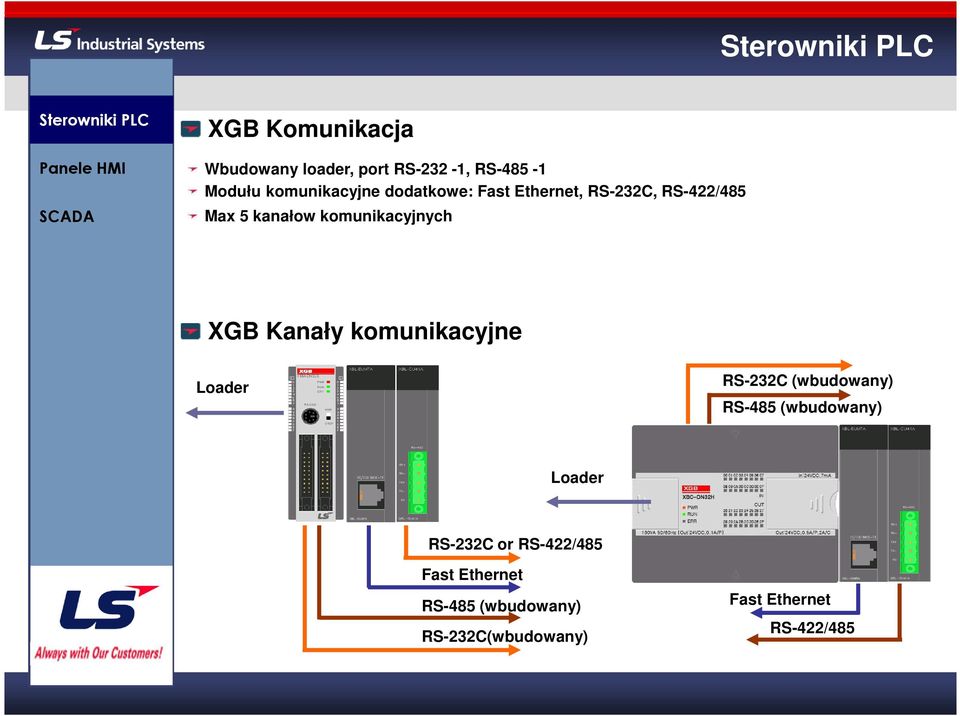

14 XGB Komunikacja Wbudowany loader, port RS-232-1, RS Modułu komunikacyjne dodatkowe: Fast Ethernet, RS-232C, RS-422/485 Max 5 kanałow komunikacyjnych XGB Kanały komunikacyjne Loader RS-232C (wbudowany) RS-485 (wbudowany) Loader RS-232C or RS-422/485 Fast Ethernet RS-485 (wbudowany) RS-232C(wbudowany) Fast Ethernet RS-422/485

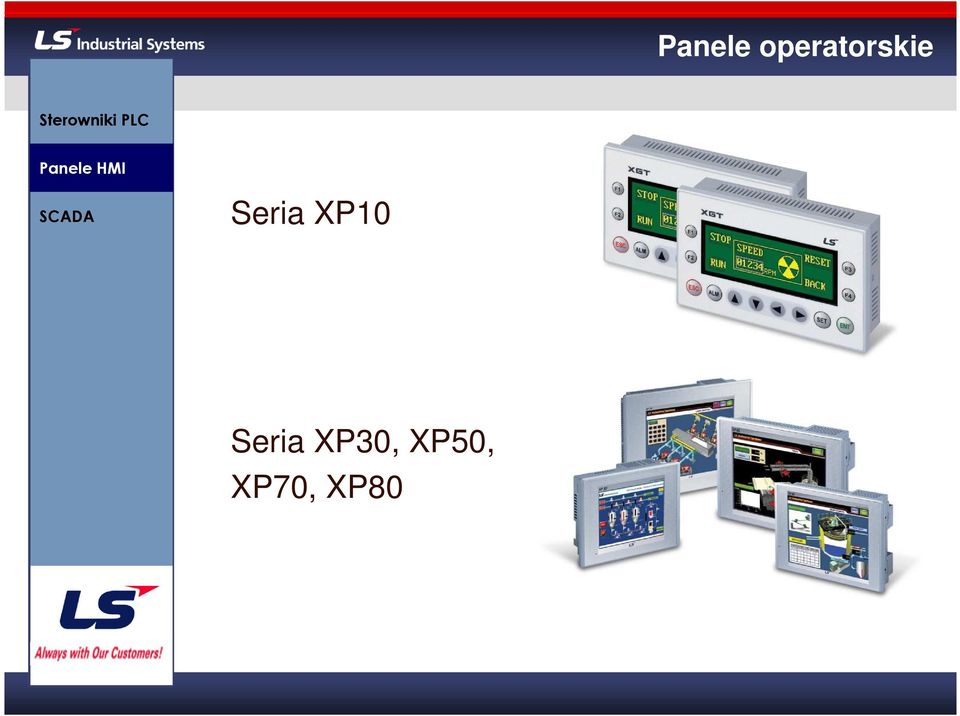

15 Panele operatorskie Seria XP10 Seria XP30, XP50, XP70, XP80

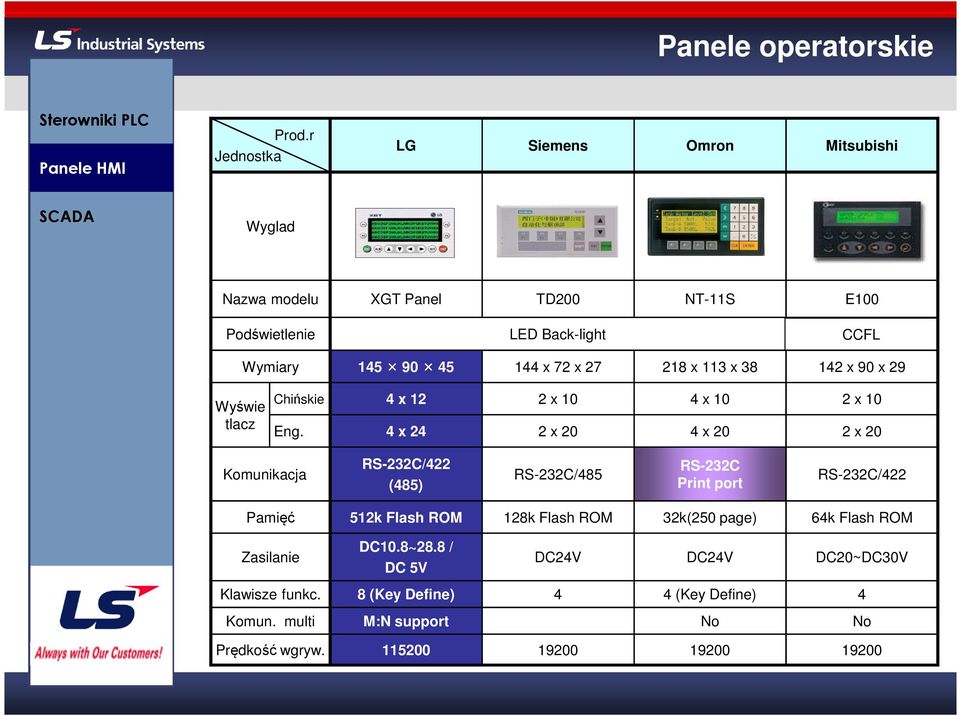

16 Panele operatorskie Prod.r Jednostka LG Siemens Omron Mitsubishi Wyglad Nazwa modelu XGT Panel TD200 NT-11S E100 Podświetlenie LED Back-light CCFL Wymiary x 72 x x 113 x x 90 x 29 Wyświe tlacz Chińskie Eng. 4 x 12 4 x 24 2 x 10 2 x 20 4 x 10 4 x 20 2 x 10 2 x 20 Komunikacja RS-232C/422 (485) RS-232C/485 RS-232C Print port RS-232C/422 Pamięć 512k Flash ROM 128k Flash ROM 32k(250 page) 64k Flash ROM Zasilanie DC10.8~28.8 / DC 5V DC24V DC24V DC20~DC30V Klawisze funkc. 8 (Key Define) 4 4 (Key Define) 4 Komun. multi M:N support Yes No No Prędkość wgryw

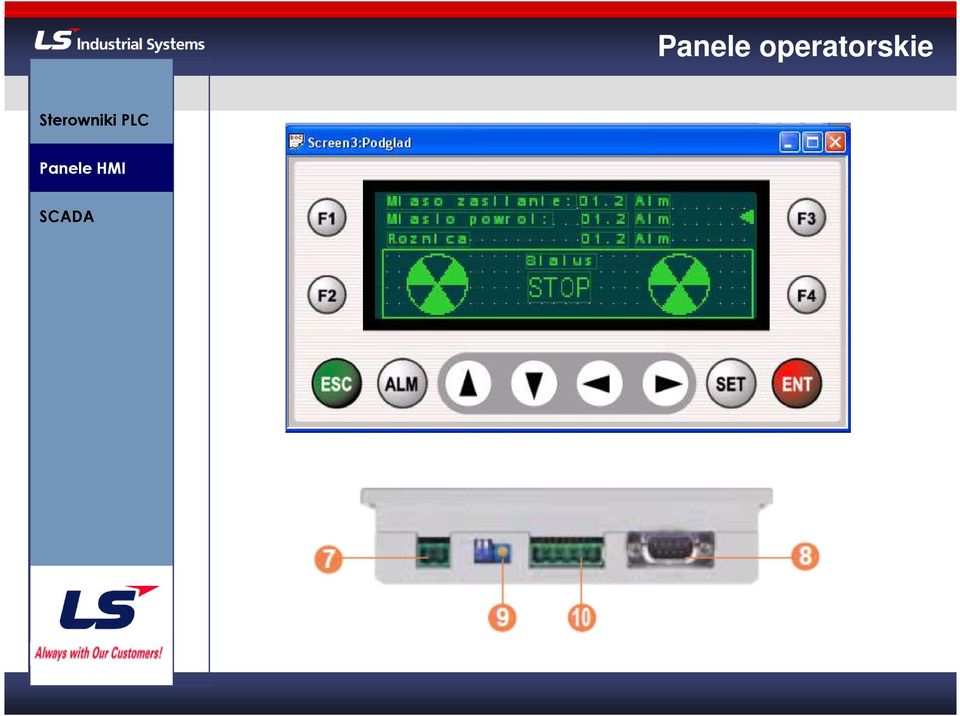

17 Panele operatorskie

18 Panele operatorskie Komunikacja z kilkoma urządzeniamu. Master: 0 Master: 1 Master: 2 RS-232C Falownik LS RS-232C RS-232C Omron C-mode CPM2A FX2 N Dedicated comm. Mitsubishi FX Slave: 3 Slave: 4 Slave: 5

19 Panele operatorskie Przekątna od 5.7 do 15 Rozdzielczość 320x240, 640x480, 800x600 i 1024x768 Liczba kolorów 65 tysięcy Komunikacja RS232, RS422/485, Ethernet Zasilanie 230VAC lub 24VDC Obsługa wielu urządzeń znanych producentów Podgląd programy z PLC

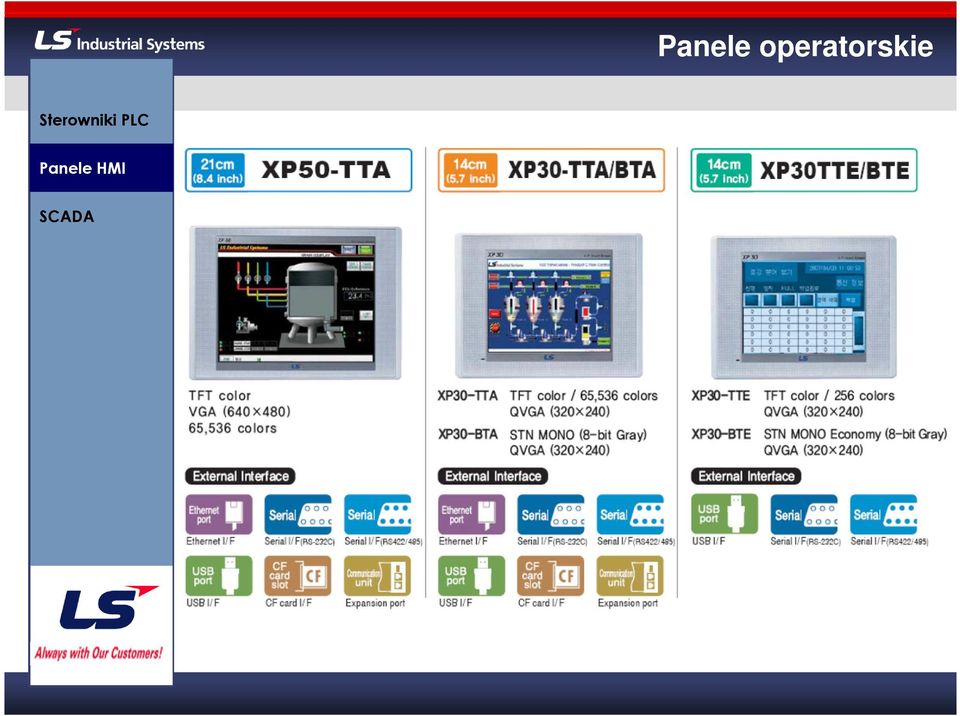

20 Panele operatorskie

21 Panele operatorskie

22 Panele operatorskie Współpraca z wieloma urządzeniami: LS SIEMENS OMRON ROCKWELL Schneider Electric Mitsubishi Parker Yaskawa

23 Panele operatorskie Prosty interfejs użytkownika Symulator Alarmy Drukowanie danych z ekranu Archiwizowanie danych Szerokie możliwości komunikacyjne Receptury Eksport danych do MS Excel Obsługa skryptów Bogata baza elementów graficznych

24 InfoU oprogramowanie

25 InfoU oprogramowanie Zdalna kontrola. Synchronizacja pomiędzy klientem a serwerem InfoU Client Terminal Bus InfoU Server... InfoU Client TCP/IP Process Bus
