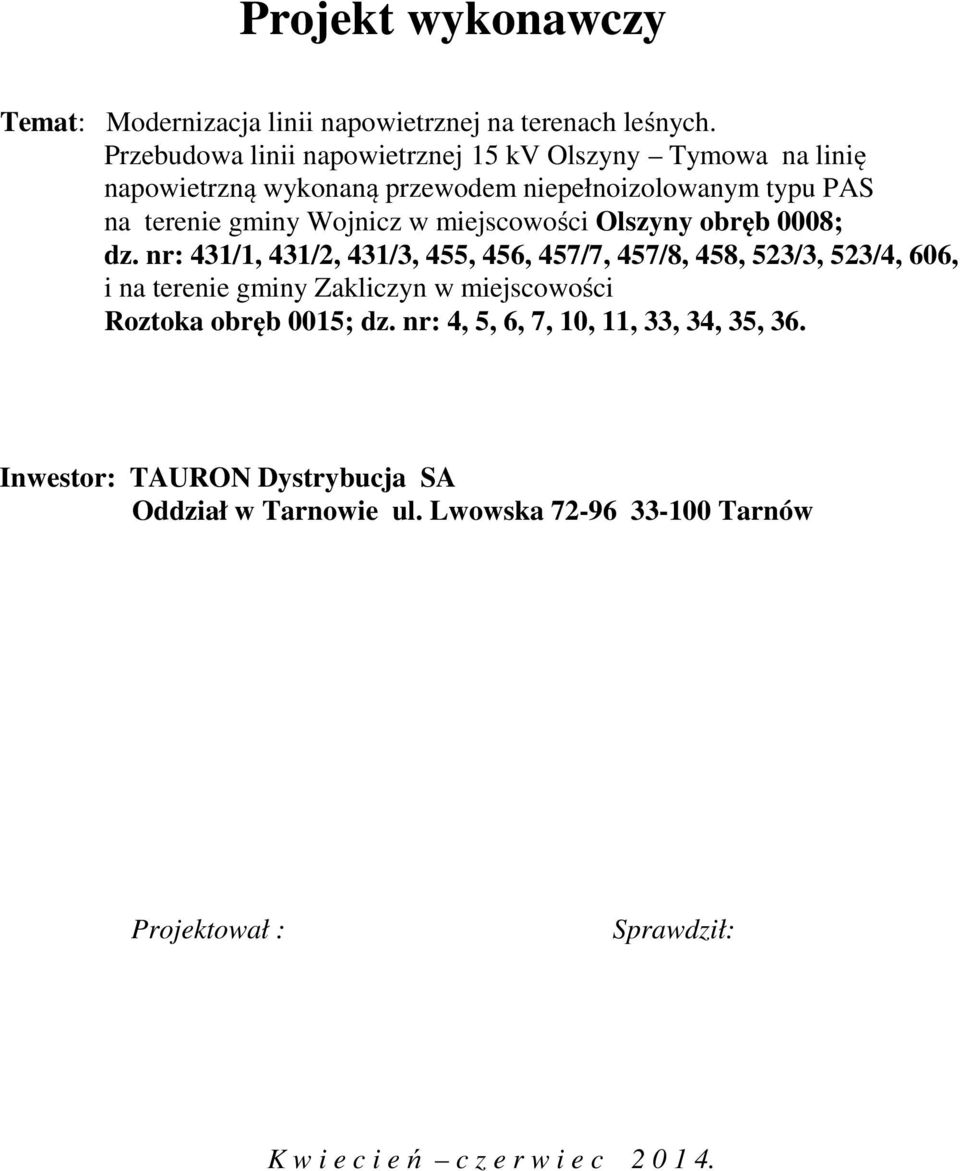

1 Projekt wykonawczy Temat: Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej 15 kv Olszyny Tymowa na linię napowietrzną wykonaną przewodem niepełnoizolowanym typu PAS na terenie gminy Wojnicz w miejscowości Olszyny obręb 0008; dz. nr: 431/1, 431/2, 431/3, 455, 456, 457/7, 457/8, 458, 523/3, 523/4, 606, i na terenie gminy Zakliczyn w miejscowości Roztoka obręb 0015; dz. nr: 4, 5, 6, 7, 10, 11, 33, 34, 35, 36. Inwestor: TAURON Dystrybucja SA Oddział w Tarnowie ul. Lwowska Tarnów Projektował : Sprawdził: K w i e c i e ń c z e r w i e c

2 2 Projekt zawiera: 1. Strona tytułowa... str Spis zawartości opracowania... str Opis techniczny... str Informacje dotyczące bezpieczeństwa i ochrony zdrowia... str Wytyczne programowe: Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej15 kv Olszyny Tymowa... str Notatka z dnia na okoliczność uściślenia założeń technicznych spisana w TAURON Dystrybucja SA... str Projekt zabudowy i zagospodarowania terenu Mapa do celów projektowych... rys Przekroje poprzeczne sieci... rys Tabela montażowa sieci... tab Tabela demontażowa sieci... tab. 2.

3 3 1. Podstawa opracowania zlecenie inwestora TAURON Dystrybucja SA Oddział w Tarnowie. Wytyczne programowe nr 13/148 Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej 15 kv Olszyny Tymowa na linię napowietrzną przewodem niepełnoizolowanym typu PAS" Mapa zasadnicza w skali 1:2000 Mapa ewidencyjna w skali 1:2000 Mapa do celów projektowych w skali 1:1000 Wypisy z ewidencji gruntów Notatka spisana na okoliczność uściślenia Wytycznych programowych Uzgodnienia z inwestorem i właścicielami nieruchomości Fotografie sylwetek i uzbrojenia istniejących słupów, szkice i pomiary w terenie Wytyczne w zakresie standaryzacji w TAURON Dystrybucja S.A. Obowiązujące normy, przepisy i katalogi typowych rozwiązań Ustawa z Prawo Budowlane z późniejszymi zmianami Katalog linii napowietrznych SN 15-20kV z przewodami niepełnoizolowanymi w układzie pionowym jednotorowym na żerdziach wirowanych. ENRRGOLINIA Katalog linii napowietrznych SN 15-20kV z przewodami niepełnoizolowanymi w układzie pionowym dwutorowym na żerdziach wirowanych. ENERGOLINIA 2. Zakres opracowania projektu Opracowanie obejmuje odcinek sieci Olszyny - Tymowa od słupa nr 2 przy GPZ Olszyny do słupa nr 15/1 i od odcinek sieci Olszyny - Czchów od słupa nr 2 przy GPZ Olszyny do słupa nr 12 w miejscowości Roztoka numeracja i lokalizacja słupów jak w wytycznych programowych. 3. Projekt zagospodarowania terenu 3.1 Stan istniejący Istniejąca sieć napowietrzna średniego napięcia 15 kv objęta zakresem modernizacji jest zlokalizowana na gruntach leśnych i rolnych częściowo zabudowanych. Sieć napowietrzna Olszyny Czchów 3AFL70 na odcinku od słupa nr 2 do słupa nr 12 jest przeznaczona do przebudowy na sieć niepełnoizolowaną w systemie PAS. Również sieć napowietrzna 3xAFL70 Olszyny Tymowa jest przeznaczona do przebudowy na niepełnoizolowaną w systemie PAS. Sieć ta na odcinku od słupa 9 do 14 przebiega przez teren osuwiskowy. Istniejące słupy z żerdzi ŻN i BSW, w stanie technicznym kwalifikującym je do wymiany posiadają duże ubytki otuliny betonowej na zbrojeniu, wystające zbrojenie słupów mocno skorodowane, nie mogą być przystosowane do nowej funkcji.

4 4 Konstrukcje stalowe poprzeczników mocno skorodowane, izolatory eksploatowane przez około 40 lat przeznaczone do wymiany. Nowe łańcuchy izolatorowe z izolatorami kompozytowymi należy zdemontować z przeznaczeniem do powtórnego montażu. Przewody 3AFL70 mocno skorodowane, liczne łączenia przewodów świadczące o zaawansowanej korozji i przypadkach zerwania sieci przez sadź i przewracające się drzewa. W czasie burzy upadające gałęzie i drzewa powodują uszkodzenia i wyłączenia sieci. Z uwagi na liczne awarie i trudny dostęp do miejsca zdarzenia czas wyłączenia trwa jednorazowo po kilkadziesiąt godzin. 3.2 Uwarunkowania przebudowy Całość robót związanych z przebudową wykona własnym staraniem i kosztem właściciel sieci TAURON Dystrybucja S.A. Oddział Tarnów Cel inwestycji: Celem przebudowy jest zapewnienie dostaw energii elektrycznej dla miejscowości gminy Wojnicz, Zakliczyn, Czchów, poprawa stanu technicznego linii napowietrznej i poprawa bezpieczeństwa osób przebywających w pobliżu sieci. Skrócenie przerw w dostawie energii związanych z uszkodzeniami spowodowanymi osadzającą się na przewodach sadzią i wichurami powodującymi przewracanie drzew na sieć Rodzaj zabudowy: ujęte tym opracowaniem, urządzenia stanowią jeden z elementów istniejącej infrastruktury technicznej Gminy Wojnicz, Zakliczyn Funkcja zabudowy: sieć napowietrzna średniego napięcia 15 kv przeznaczona do przesyłu energii elektrycznej dla mieszkańców miejscowości w gminie Wojnicz i Zakliczyn. W ramach przebudowy wymianie podlegają słupy, poprzeczniki, stare izolatory i skorodowane przewody Warunki i szczegółowe zasady zagospodarowania terenu oraz jego zabudowy wynikające z przepisów odrębnych a w szczególności w zakresie: - Warunki i wymagania ochrony i kształtowania ładu przestrzennego: Linie rozgraniczające teren przebudowy trasa sieci 15 kv bez zmian, - Linia zabudowy: nie wyznacza się. - W granicach terenu przebudowy elementy sieci lokalizuje się na podstawie przepisów i norm branżowych. - Uwarunkowania lokalizacji : skrzyżowania i zbliżenia z istniejącymi elementami infrastruktury technicznej będą realizowane na warunkach określonych przez administratorów tej infrastruktury Ochrona obszarów Natura 2000, ochrona środowiska i zdrowia ludzi : - Inwestycja o wnioskowanych parametrach nie figuruje w Rozporządzeniu RM z Dz. U. z 2004 nr 257 poz z późniejszymi zmianami, w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o tym oddziaływaniu zatem nie wymaga przeprowadzenia postępowania o tym oddziaływaniu. Na terenie prowadzonej modernizacji nie występują tereny objęte programem Natura 2000

5 Ochrona gruntów rolnych i leśnych: Inwestycja polegająca na modernizacji istniejącej infrastruktury technicznej gminy Wojnicz i gminy Zakliczyn zatem nie powoduje wyłączenia gruntu z produkcji rolnej i leśnej. W pasie eksploatacji istniejącej sieci na bieżąco jest prowadzona wycinka niskich drzew i krzewów powyżej 3m wysokości Ochrona dziedzictwa kulturowego, zbytków i dóbr kultury współczesnej : Nie występują Ochrona walorów krajobrazowych : inwestycja nie narusza istniejącego krajobrazu jest odtworzeniem stanu istniejącego Wpływ eksploatacji górniczej : na terenie prowadzonej przebudowy eksploatacja górnicza nie występuje Obsługa w zakresie infrastruktury technicznej i komunikacji: - Okresowy dostęp do drogi publicznej na czas realizacji i konserwacji sieci - Zaopatrzenie w energię elektryczną na podstawie wytycznych programowych. - Utylizacja odpadów w czasie modernizacji, będzie realizowana w oparciu o Regulamin utrzymania porządku i czystości przyjętego uchwałą Rady Miasta i Gminy Wojnicz Odprowadzenie wód opadowych nie dotyczy Wymagania dotyczące ochrony interesów osób trzecich: Przebudowa nie powoduje ograniczenia dostępu do drogi publicznej, możliwości korzystania z wody, kanalizacji, energii elektrycznej, i cieplnej oraz środków łączności, dostępu do światła dziennego w pomieszczeniach przeznaczonych na pobyt ludzi. Przebudowa nie powoduje uciążliwości związanych z hałasem, wibracją zakłóceniami i promieniowaniem. Przebudowa nie powoduje zanieczyszczenia powietrza, wody i gleby. 4. Opis wykonawstwa 4.1 Temat i zakres opracowania W oparciu o wytyczne programowe 13/148 z kwietnia 2013 i spisaną notatkę z dnia , w opracowaniu ujęto przebudowę odcinka linii napowietrznej 15 kv Olszyny Czchów na odcinku od słupa nr 2 do słupa 12 i odcinka linii napowietrznej 15 kv Olszyny Tymowa na odcinku od słupa nr 2 do słupa nr 15/1. W ramach przebudowy będą wymienione uszkodzone i nie spełniające wymogów technicznych słupy z żerdzi BSW, ŻN i ALA na nowe z żerdzi wirowanych o parametrach wynikających z obliczeń i ukształtowania terenu. Skorodowane i posiadające liczne łączenia i wstawki przewody 3xAFL70 będą wymienione na nowe 2x3xBLX-T 70 w układzie pionowym. Wymianie podlegają wszystkie izolatory stojące na nowe LWP 8-24S produkcji ZAPEL SA w Boguchwale. Istniejące zawieszenia odciągowe są przeznaczone do ponownego zastosowania. Brakujące zawieszenia odciągowe projektuję SDI produkcji ENSTO. Wymianie podlegają odgromniki i uziomy oraz całość przewodów.

6 6 4.2 Warunki klimatyczne Warunki klimatyczne dla miejscowości Olszyny i Roztoka : Strefa zabrudzeniowa - I Strefa obciążenia wiatrem - WII Strefa obciążenia szadzią - S IIa Grunt średni. 4.3 Posadowienie słupów z poprzecznikami stalowymi Projektuję konstrukcje ustojów jak dla gruntu średniego przy zastosowaniu belek i płyt ustojowych oraz płyt stopowych jak w tabeli montażowej sieci. Elementy śrubowe połączeń ustojów i płyt zabezpieczyć prze korozją lakierem bitumicznym. Betonowe płyty ustojów i odziomki słupów do wysokości 0,3m nad terenem zabezpieczyć przed kwasami humusowymi farbą bitumiczną. Do budowy sieci należy zastosować stalowe ocynkowane ogniowo, zgodnie z PN-93/E-04500, poprzeczniki, trzony, śruby i łączniki. Wymagana powłoka cynkowa dla konstrukcji Z/Zn70, dla śrub Z/Zn52. Słupy linii napowietrznej należy wykonać w zgodnie z PN 75/E w oparciu o opracowania katalogowe: ENENERGOLINIA Album Linie napowietrzne średniego napięcia 15-20kV z przewodami niepełnoizolowanymi w o przekrojach mm² w układzie pionowym dwutorowym na żerdziach wirowanych, ENSTO Katalog linii napowietrznych SN 15-20kV z przewodami w osłonie w układzie pionowym jednotorowym na żerdziach wirowanych, a w szczególności jak w opisie i na rysunkach. 4.4 Mocowanie przewodów Projektuję mocowanie przewodów BLX-T-70 do izolatorów stojących LWP 8-24 jako zawieszenie przelotowo-narożne typu ZPN/1. Mocowanie przewodów na słupach krańcowych i odporowych należy wykonać stosując łańcuchy odciągowe ŁO /2 wykonanie 2 oraz z łańcuchami odciągowymi ŁO 2 /2A wykonanie 1 z izolatorami kompozytowymi SDI ENSTO. Łączenie mostków na słupach odporowych z zawieszeniem odciągowym należy wykonać przewodem izolowanym BLX-T górą poprzez dodatkowe izolatory stojące LWP 8-24, zgodnie z wytycznymi w sprawie standaryzacji urządzeń w TAURON Dystrybucja SA obowiązującymi przy budowie linii napowietrznych średniego napięcia. Łączenia prądowe przewodów wykonać przy pomocy zacisków odgałęźnych SPIN 383 lub odgałęźnych śrubowych 16-70mm². Łączenie mechaniczne przewodów wykonać przy pomocy uchwytów śrubowo-kabłąkowych i zacisków pętlicowych śrubowych dostosowanych do przekroju przewodów oraz złączek prasowanych. Należy unikać łączenia przewodów w środku przęsła, w przypadku konieczności należy zastosować złączki do prasowania długie. Przewody linii napowietrznej należy podwiesić zgodnie z PN 75/E w oparciu o opracowania katalogowe ENERGOLINIA i ENSTO jak w pkt 1 i Ochrona przeciwporażeniowa w modernizowanej sieci Ochronę przeciwporażeniową dodatkową dla urządzeń powyżej 1 kv należy wykonać zgodnie z Warunkami technicznymi jakim powinny odpowiadać urządzenia elektroenergetyczne o napięciu znamionowym wyższym niż 1 kv w zakresie ochrony przeciwporażeniowej dodatkowej Dz. U Załącznik nr 2.

7 7 Wartość rezystancji uziemienia ochronnego dla wymaganego, ustalonego odpowiednio stopnia ochrony przeciwporażeniowej dodatkowej nie przekroczyła dopuszczalnego napięcia rażenia dotykowego. UT 180 R UZ = = 3, 6Ω - dla pierwszego stopnia I 50 Z UT 360 RUZ = = 7, 2Ω - dla drugiego stopnia I Z 50 U T dopuszczalne napięcie rażenia dotykowe (spadek napięcia na ciele człowieka podczas przepływu prądu wywołanego napięciem dotykowym). I Z wartość prądu zwarcia doziemnego dla t=0,6s. R UZ wartość rezystancji uziemienia ochronnego. Ustalona dla pierwszego stopnia ochrony przeciwporażeniowej dodatkowej wartość napięcia rażenia dotykowego 180 V (dla urządzeń powyżej 1kV przy czasie trwania zwarcia t=0,6s) będzie spełniona przy rezystancji uziemienia Ruz 3,6Ω, a dla drugiego stopnia ochrony przeciwporażeniowej dodatkowej wartość napięcia wrażeniowego dotykowego 360V przy rezystancji uziemienia Ruz 7,2Ω. W ramach ochrony przeciwporażeniowej 1 i 2 urządzeń powyżej 1 kv podlegają słupy jak na rys. 4. Projektuję uziomy szpikowe stalowy ocynkowane 20 3x6 m. Po wykonaniu uziomu należy wykonać pomiar rezystancji przy pomocy metody technicznej małoprądowej, w przypadku uzyskania rezystancji większej niż wymagana należy rozbudować uziom o dalsze szpilki lub ułożyć uziom poziomy z bednarki stalowej ocynkowanej 25x Ochrona przepięciowa w przebudowywanej sieci 15 kv W przebudowywanej sieci 15 kv w zakresie ochrony przepięciowej należy zabudować sześć odgromników POLIM D18 na słupie nr 1/Kgo-15/25E i po trzy na słupach 12/ON-15/17,5E oraz 15/ON-13,5/17,5E. Na słupach 4/N1-15/10E, 8/P-15/10E, 10/P-15/10E, zainstalować ochronę przeciw łukową 2x3x SDI Wycinka eksploatacyjna w przebudowywanej sieci 15kV Przewidywane jest wycinka drzew o średnicy do 30cm rosnących wzdłuż trasy sieci oraz obcięcie gałęzi o grubości do 10cm. 4.8 Przebudowa odcinka linii kablowej 15kV W związku ze zmianą trasy linią napowietrznej Olszyny Tymowa na odcinku od słupa nr 2 do słupa nr 15, numeracja jak w wytycznych programowych, istnieje również konieczność przebudowy linii kablowej 3x XRUHAKXS 1x120 15kV na odcinku pomiędzy słupem nr 2 linii Olszyny Tymowa i słupem nr 2 sieci Olszyny Czchów. Przebudowa będzie polegać na odkopaniu około 30m istniejącego kabla i ułożenie go po istniejącej trasie linii kablowej 15 kv zasilającej słup nr 2 sieci Olszyny Czchów. Kabel sieci Olszyny Tymowa razem z kablem sieci Olszyny Czchów należy wprowadzić na projektowany słup nr 1/Kgo-15/25E i zakończyć głowicami kablowymi.

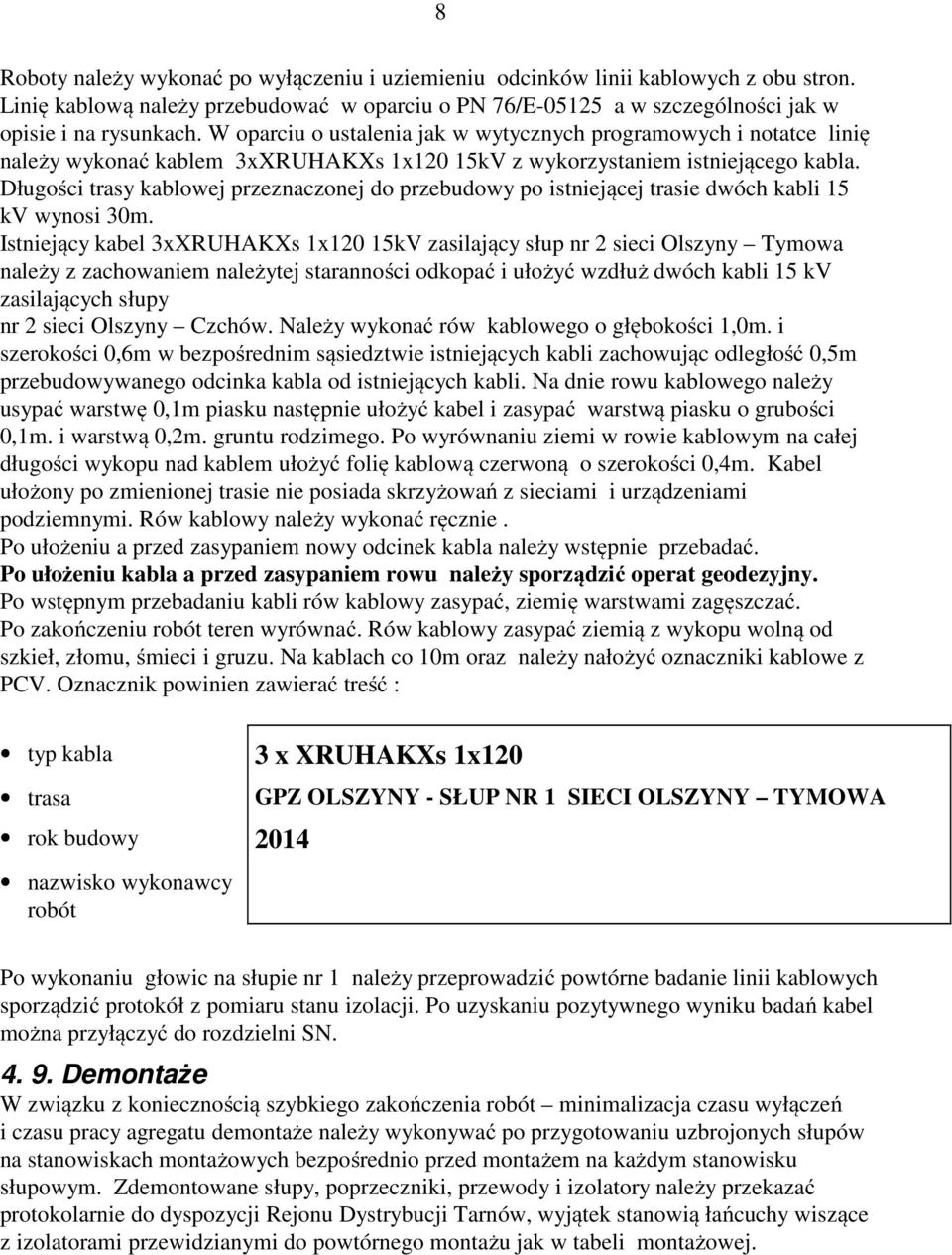

8 8 Roboty należy wykonać po wyłączeniu i uziemieniu odcinków linii kablowych z obu stron. Linię kablową należy przebudować w oparciu o PN 76/E a w szczególności jak w opisie i na rysunkach. W oparciu o ustalenia jak w wytycznych programowych i notatce linię należy wykonać kablem 3xXRUHAKXs 1x120 15kV z wykorzystaniem istniejącego kabla. Długości trasy kablowej przeznaczonej do przebudowy po istniejącej trasie dwóch kabli 15 kv wynosi 30m. Istniejący kabel 3xXRUHAKXs 1x120 15kV zasilający słup nr 2 sieci Olszyny Tymowa należy z zachowaniem należytej staranności odkopać i ułożyć wzdłuż dwóch kabli 15 kv zasilających słupy nr 2 sieci Olszyny Czchów. Należy wykonać rów kablowego o głębokości 1,0m. i szerokości 0,6m w bezpośrednim sąsiedztwie istniejących kabli zachowując odległość 0,5m przebudowywanego odcinka kabla od istniejących kabli. Na dnie rowu kablowego należy usypać warstwę 0,1m piasku następnie ułożyć kabel i zasypać warstwą piasku o grubości 0,1m. i warstwą 0,2m. gruntu rodzimego. Po wyrównaniu ziemi w rowie kablowym na całej długości wykopu nad kablem ułożyć folię kablową czerwoną o szerokości 0,4m. Kabel ułożony po zmienionej trasie nie posiada skrzyżowań z sieciami i urządzeniami podziemnymi. Rów kablowy należy wykonać ręcznie. Po ułożeniu a przed zasypaniem nowy odcinek kabla należy wstępnie przebadać. Po ułożeniu kabla a przed zasypaniem rowu należy sporządzić operat geodezyjny. Po wstępnym przebadaniu kabli rów kablowy zasypać, ziemię warstwami zagęszczać. Po zakończeniu robót teren wyrównać. Rów kablowy zasypać ziemią z wykopu wolną od szkieł, złomu, śmieci i gruzu. Na kablach co 10m oraz należy nałożyć oznaczniki kablowe z PCV. Oznacznik powinien zawierać treść : typ kabla trasa rok budowy 2014 nazwisko wykonawcy robót 3 x XRUHAKXs 1x120 GPZ OLSZYNY - SŁUP NR 1 SIECI OLSZYNY TYMOWA Po wykonaniu głowic na słupie nr 1 należy przeprowadzić powtórne badanie linii kablowych sporządzić protokół z pomiaru stanu izolacji. Po uzyskaniu pozytywnego wyniku badań kabel można przyłączyć do rozdzielni SN Demontaże W związku z koniecznością szybkiego zakończenia robót minimalizacja czasu wyłączeń i czasu pracy agregatu demontaże należy wykonywać po przygotowaniu uzbrojonych słupów na stanowiskach montażowych bezpośrednio przed montażem na każdym stanowisku słupowym. Zdemontowane słupy, poprzeczniki, przewody i izolatory należy przekazać protokolarnie do dyspozycji Rejonu Dystrybucji Tarnów, wyjątek stanowią łańcuchy wiszące z izolatorami przewidzianymi do powtórnego montażu jak w tabeli montażowej.

9 Uwagi końcowe Całość robót wykonać zgodnie z: - wytycznymi w sprawie standaryzacji urządzeń w TAURON Dystrybucja SA obowiązującymi przy budowie linii napowietrznych średniego napięcia. - Polską normą PN-EN zasadami wiedzy technicznej w zakresie projektowania i budowy określonymi w PN/E z 1998r. - uzyskanymi uzgodnieniami branżowymi i ustaleniami z zarządcami infrastruktury technicznej. - Katalogiem linii napowietrznych SN 15-20kV z przewodami niepełnoizolowanymi w układzie pionowym dwutorowym na żerdziach wirowanych ENERGOLINIA - Katalog linii napowietrznych SN 15-20kV z przewodami niepełnoizolowanymi w układzie pionowym jednotorowym z żerdziach wirowanych. ENSTO Po zabudowaniu słupów sporządzić inwentaryzację geodezyjną. W uzgodnieniu z RD Tarnów ponumerować słupy. W czasie przebudowy należy dokonać wszelkich starań aby dotrzymać zobowiązań warunkowych zezwoleń na wejście w teren, w szczególności o poszanowanie obsianych, zasadzonych pól uprawnych, sadów i obszarów leśnych, uzgodnienia dojazdu do stanowisk montażowych, telefonicznego powiadamiania osób zamiejscowych, które sobie to zastrzegły. Do wykonawcy należy również wypłacenie odszkodowań za spowodowane szkody zawinione i te, których nie można było uniknąć. 5 Opinia geotechniczna. Zgodnie z Dz. U. z poz. 463 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych stwierdzono, że na terenie objętym przedmiotową inwestycją tj. Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej 15 kv Olszyny Tymowa na linię napowietrzną wykonaną przewodem niepełnoizolowanym typu PAS występują proste warunki gruntowe, co odpowiada II kategorii geotechnicznej posadowienia niewielkiego obiektu budowlanego. Projekt w tym opinia został opracowany w oparciu o: - rozwiązania katalogowe - posadowienia słupów w oparciu o PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli, - PN-B-06050:1999 Roboty ziemne. Wymagania ogólne, - kilkudziesięcioletnie doświadczenie w zakresie projektowania i wykonawstwa sieci nn i SN na podobnych terenach, przeprowadzone obserwacje zachowania się sąsiednich istniejących stanowisk słupowych. W trakcie wizji lokalnej na trasie modernizacji sieci nie stwierdzono istniejących czynnych osuwisk, istniejące budynki mieszkalne i gospodarcze oraz droga gminna nie mają śladów działania czynnych osuwisk. Roboty ziemne będą wykonane za pomocą mechanicznego świdra, należy chronić wykopy przed zasypaniem przed napływem wód opadowych mogących rozmiękczyć grunt. Głębokość posadowienia słupów do 3,2m. W gruncie średnim / gliny i rumosz skalny/ w celu posadowienia słupów projektuję fundamenty prefabrykowane betonowe, które zapewnią stabilność projektowanej sieci przy siłach występujących od naprężeń przewodów w warunkach normalnych i szadzi katastrofalnej, parcia wiatru na słup i na przewody.

10 Informacja dotycząca bezpieczeństwa i ochrony zdrowia 10 Województwo małopolskie Gmina Wojnicz miejscowość Olszyny Gmina Zakliczyn miejscowość Roztoka Temat: Modernizacja linii napowietrznej na terenach leśnych Przebudowa linii napowietrznej 15 kv Olszyny Tymowa na linię napowietrzną wykonaną przewodem niepełnoizolowanym typu PAS na terenie gminy Wojnicz w miejscowości Olszyny obręb 0008; dz. nr: 431/1, 431/2, 431/3, 455, 456, 457/7, 457/8, 458, 523/3, 523/4, 606, i na terenie gminy Zakliczyn w miejscowości Roztoka obręb 0015; dz. nr: 4, 5, 6, 7, 10, 11, 33, 34, 35, 36. Inwestor: TAURON Dystrybucja SA Oddział w Tarnowie ul. Lwowska Tarnów Projektował: Sprawdził: C z e r w i e c

11 Opis techniczny do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Zakres robót Zapoznanie się terenem i projektem Odłączenie i uziemienie przebudowywanego odcinków linii kablowych Odłączenie i uziemienie przebudowywanego odcinka sieci 15kV Demontaż istniejących przewodów i słupów z poprzecznikami Wykonanie w gruncie otworów wierconych na słupy Montaż słupów wirowanych wraz z poprzecznikiem i ustojami, zasypanie wykopów. Montaż izolatorów, podwieszenie przewodów, regulacja naciągów. Wykonanie uziomów Wykonanie prób i pomiarów elektrycznych 2. Wykaz istniejących obiektów budowlanych Sieć napowietrzna 15kV Istniejące linie kablowa 15 kv. GPZ Olszyny Gazociąg Droga gminna 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Sieć napowietrzna 15 kv praca wymagająca wyłączenia i uziemienia odcinka sieci, praca na wysokości. Drogi gminna Gazociag 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Praca wymagające wyłączenia napięcia i uziemienia stanowisk pracy, roboty na wysokości na słupach przy montażu elementów sieci. Roboty montażowe z użyciem dźwigu: W zasięgu dźwigu sieć średniego napięcia, przebywanie pracowników i osób postronnych w zasięgu pracy dźwigu.
