1 Proste sterowanie oświetleniem Skrócony przewodnik po optymalnych rozwiązaniach

2 2

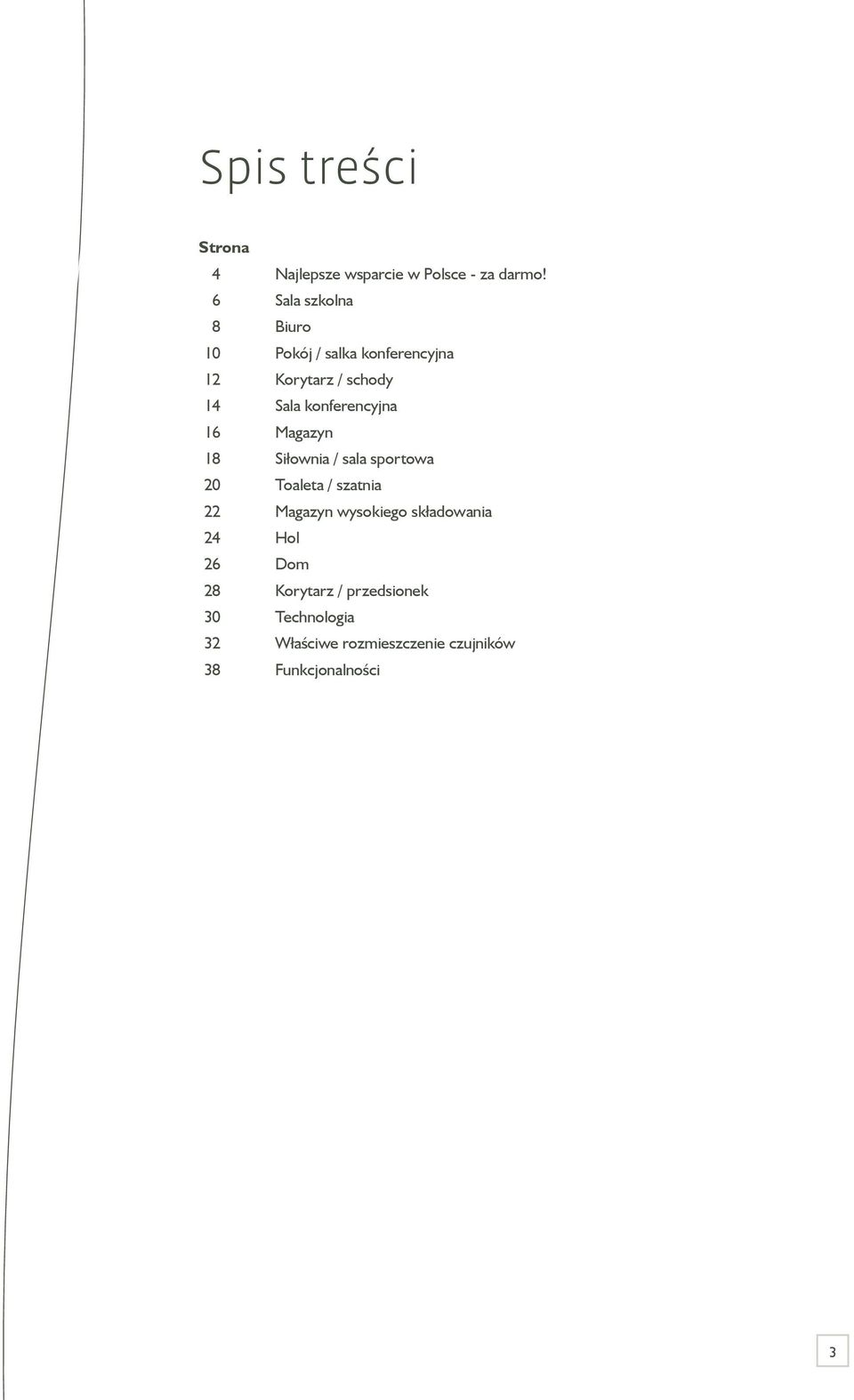

3 Spis treści Strona 4 Najlepsze wsparcie w Polsce - za darmo! 6 Sala szkolna 8 Biuro 10 Pokój / salka konferencyjna 12 Korytarz / schody 14 Sala konferencyjna 16 Magazyn 18 Siłownia / sala sportowa 20 Toaleta / szatnia 22 Magazyn wysokiego składowania 24 Hol 26 Dom 28 Korytarz / przedsionek 30 Technologia 32 Właściwe rozmieszczenie czujników 38 Funkcjonalności 3

4 4

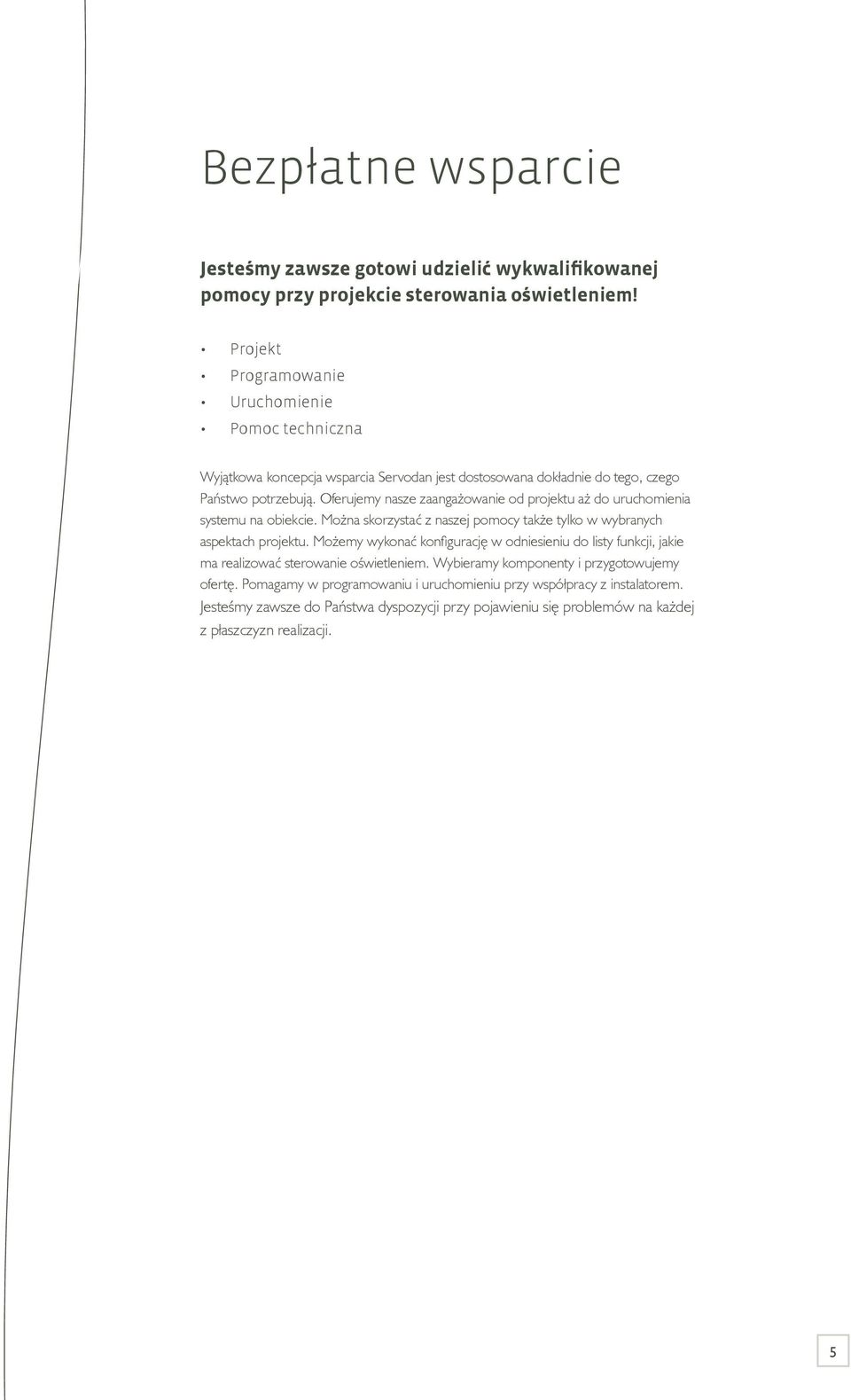

5 Bezpłatne wsparcie Jesteśmy zawsze gotowi udzielić wykwalifikowanej pomocy przy projekcie sterowania oświetleniem! Projekt Programowanie Uruchomienie Pomoc techniczna Wyjątkowa koncepcja wsparcia Servodan jest dostosowana dokładnie do tego, czego Państwo potrzebują. Oferujemy nasze zaangażowanie od projektu aż do uruchomienia systemu na obiekcie. Można skorzystać z naszej pomocy także tylko w wybranych aspektach projektu. Możemy wykonać konfi gurację w odniesieniu do listy funkcji, jakie ma realizować sterowanie oświetleniem. Wybieramy komponenty i przygotowujemy ofertę. Pomagamy w programowaniu i uruchomieniu przy współpracy z instalatorem. Jesteśmy zawsze do Państwa dyspozycji przy pojawieniu się problemów na każdej z płaszczyzn realizacji. 5

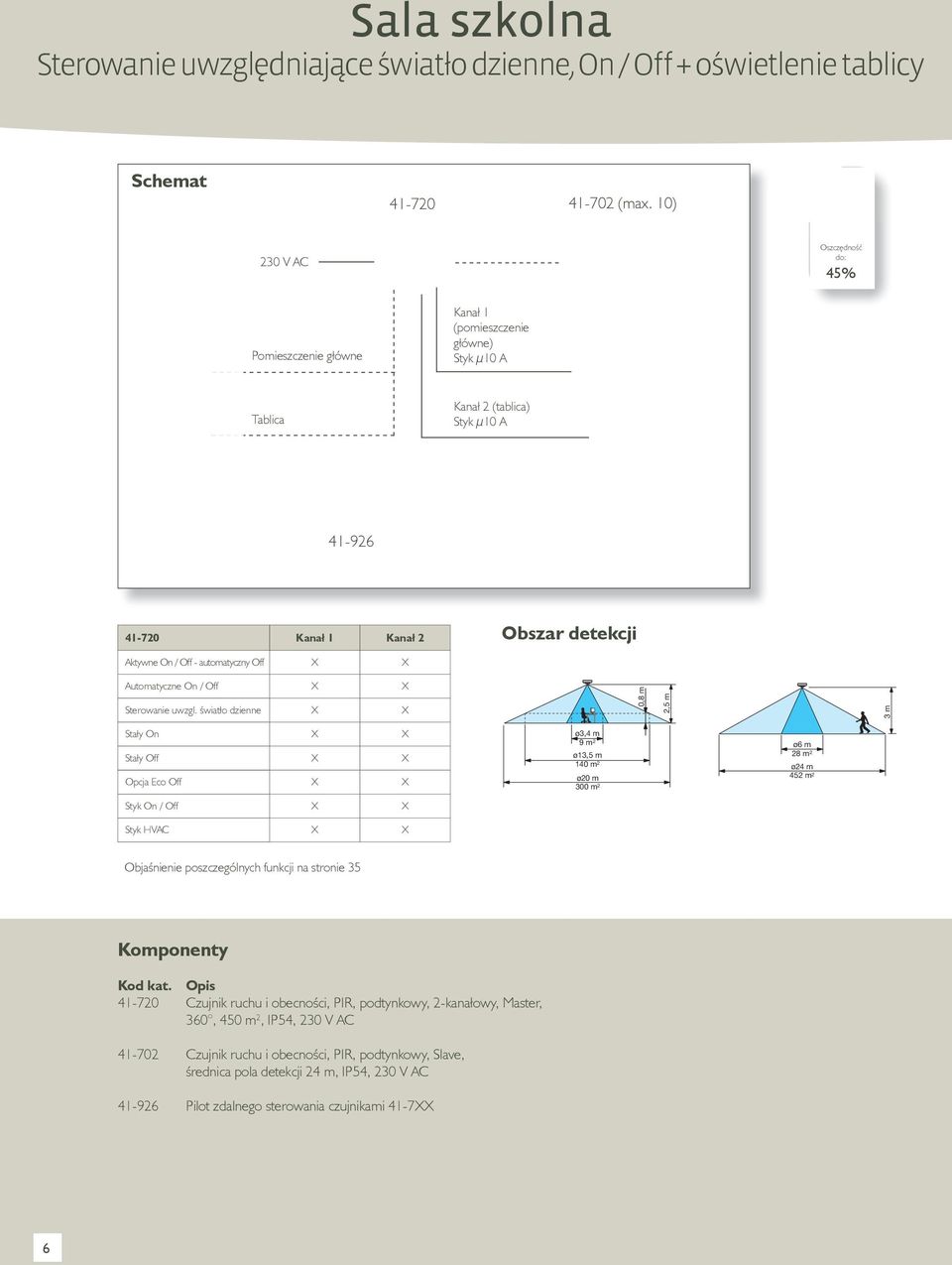

6 Sala szkolna Sterowanie uwzględniające światło dzienne, On / Off + oświetlenie tablicy (max. 10) 45% Pomieszczenie główne Kanał 1 (pomieszczenie główne) Styk μ10 A Tablica Kanał 2 (tablica) Styk μ10 A Kanał 1 Kanał 2 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Opcja Eco Off Styk On / Off Styk HVAC ø3,4 m 9 m 2 ø13,5 m 140 m 2 ø20 m 300 m 2 ø6 m 28 m 2 ø24 m 452 m Czujnik ruchu i obecności, PIR, podtynkowy, 2-kanałowy, Master, 360, 450 m 2, IP54, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, średnica pola detekcji 24 m, IP54, Pilot zdalnego sterowania czujnikami

7 Sala szkolna Sterowanie uwzględniające światło dzienne + oświetlenie tablicy (max. 20) 70% Strefy 1-3 Strefa 4 Strefa 4 On / Off (tablica) Styk μ10 A Strefa Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Styk On / Off Ściemnianie DALI Ściemnianie ręczne Tryb Burn-in 100 godzin ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31R, 360, średnica pola detekcji 12 m, IP20, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, MS-DALI-SL, 360, średnica pola detekcji 12 m, IP20, Pilot zdalnego sterowania czujnikami

8 Biuro Sterowanie uwzględniające światło dzienne + On / Off (max. 10) 45% Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzględniające światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Opcja Eco Off ø3,4 m 9 m 2 ø13,5 m 140 m 2 ø20 m 300 m 2 ø6 m 28 m 2 ø24 m 452 m 2 Styk On / Off Czujnik ruchu i obecności, PIR, podtynkowy, Master, 360, średnica pola detekcji 24 m, IP54, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, średnica pola detekcji 24 m, IP54, Pilot zdalnego sterowania czujnikami

9 Biuro Sterowanie uwzględniające światło dzienne + wentylacja (max. 20) 70% Strefa 4 Styk μ10 A Strefa On / Off Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Styk Aktywne On / Off - automat. Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off HVAC / Styk Ściemnianie DALI ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m 2 Ściemnianie ręczne Tryb Burn-in 100 godzin Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31V, 360, średnica pola detekcji 12 m, IP20, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, MS-DALI-SL, 360, średnica pola detekcji 12 m, IP20, Pilot zdalnego sterowania czujnikami

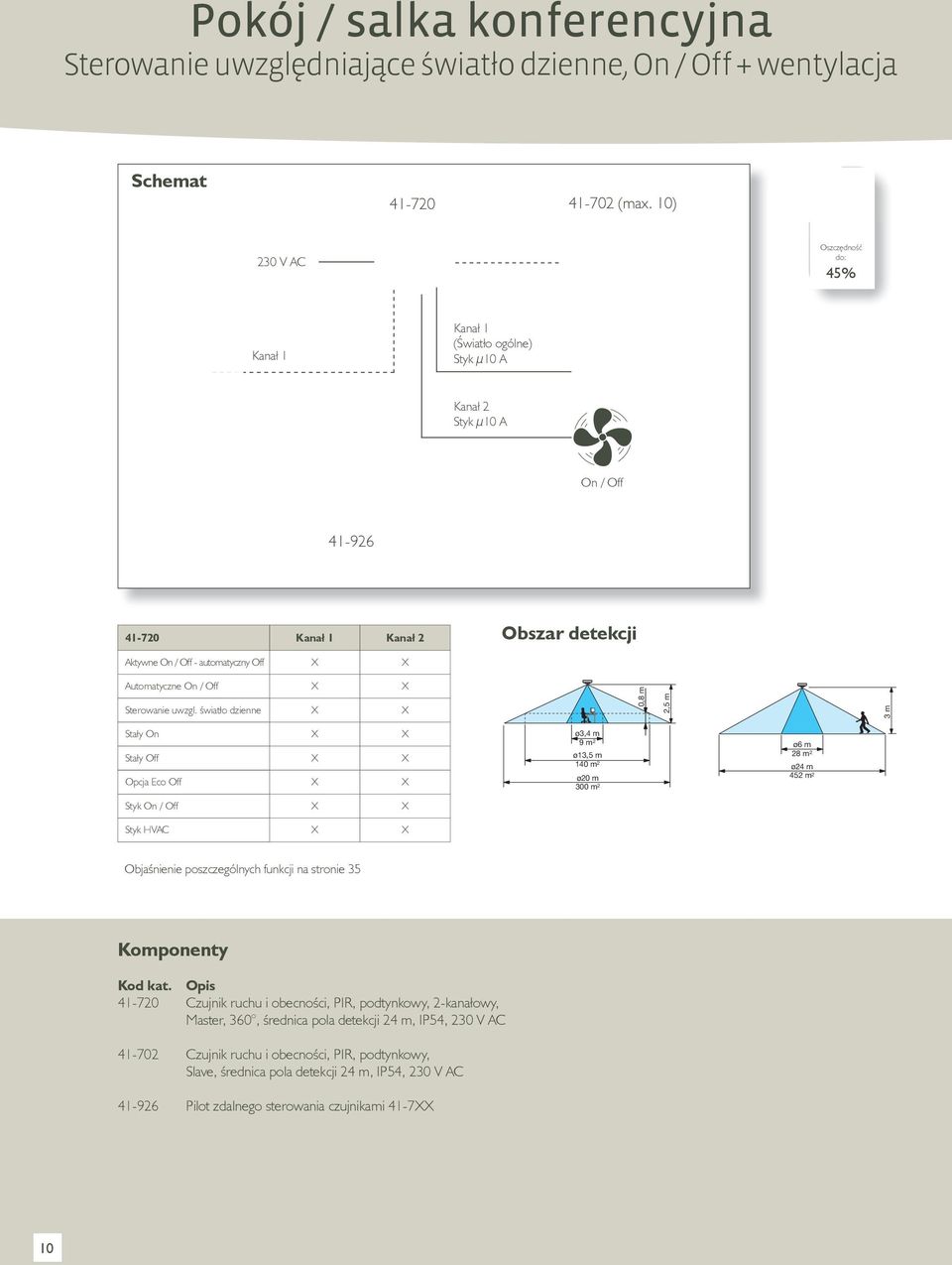

10 Pokój / salka konferencyjna Sterowanie uwzględniające światło dzienne, On / Off + wentylacja (max. 10) 45% Kanał 1 Kanał 1 (Światło ogólne) Styk μ10 A Kanał 2 Styk μ10 A On / Off Kanał 1 Kanał 2 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Opcja Eco Off Styk On / Off Styk HVAC ø3,4 m 9 m 2 ø13,5 m 140 m 2 ø20 m 300 m 2 ø6 m 28 m 2 ø24 m 452 m Czujnik ruchu i obecności, PIR, podtynkowy, 2-kanałowy, Master, 360, średnica pola detekcji 24 m, IP54, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, średnica pola detekcji 24 m, IP54, Pilot zdalnego sterowania czujnikami

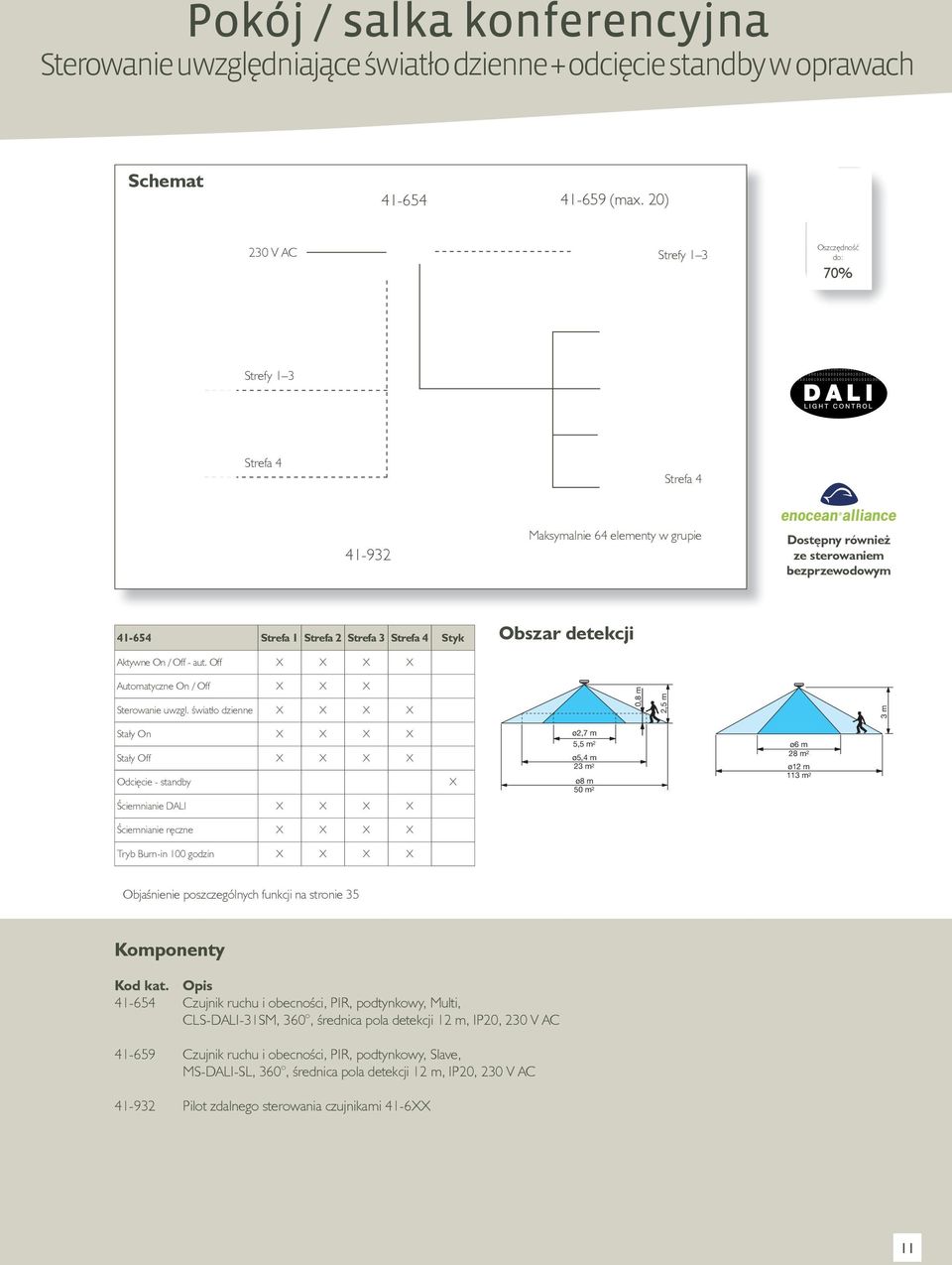

11 Pokój / salka konferencyjna Sterowanie uwzględniające światło dzienne + odcięcie standby w oprawach (max. 20) 70% Strefa 4 Strefa Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Styk Aktywne On / Off - aut. Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Odcięcie - standby Ściemnianie DALI ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m 2 Ściemnianie ręczne Tryb Burn-in 100 godzin Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31SM, 360, średnica pola detekcji 12 m, IP20, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, MS-DALI-SL, 360, średnica pola detekcji 12 m, IP20, Pilot zdalnego sterowania czujnikami

12 Korytarz / schody Sterowanie uwzględniające światło dzienne, On / Off % (max. 8) Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Aktywny On - automatyczny Off Sterowane światłem dziennym Styk On / Off 0 m 5 m 10 m 15 m 5 m 10 m 15 m Sterownik oświetlenia, DIN, lux, zasilanie, wyjście na akcesoria 24 V DC Czujnik ruchu, PIR, ścienny 90, lux, promień detekcji 15 m, IP20, 24 V DC Czujnik natężenia oświetlenia lux, 0-10 V, IP20, 24 V DC 12

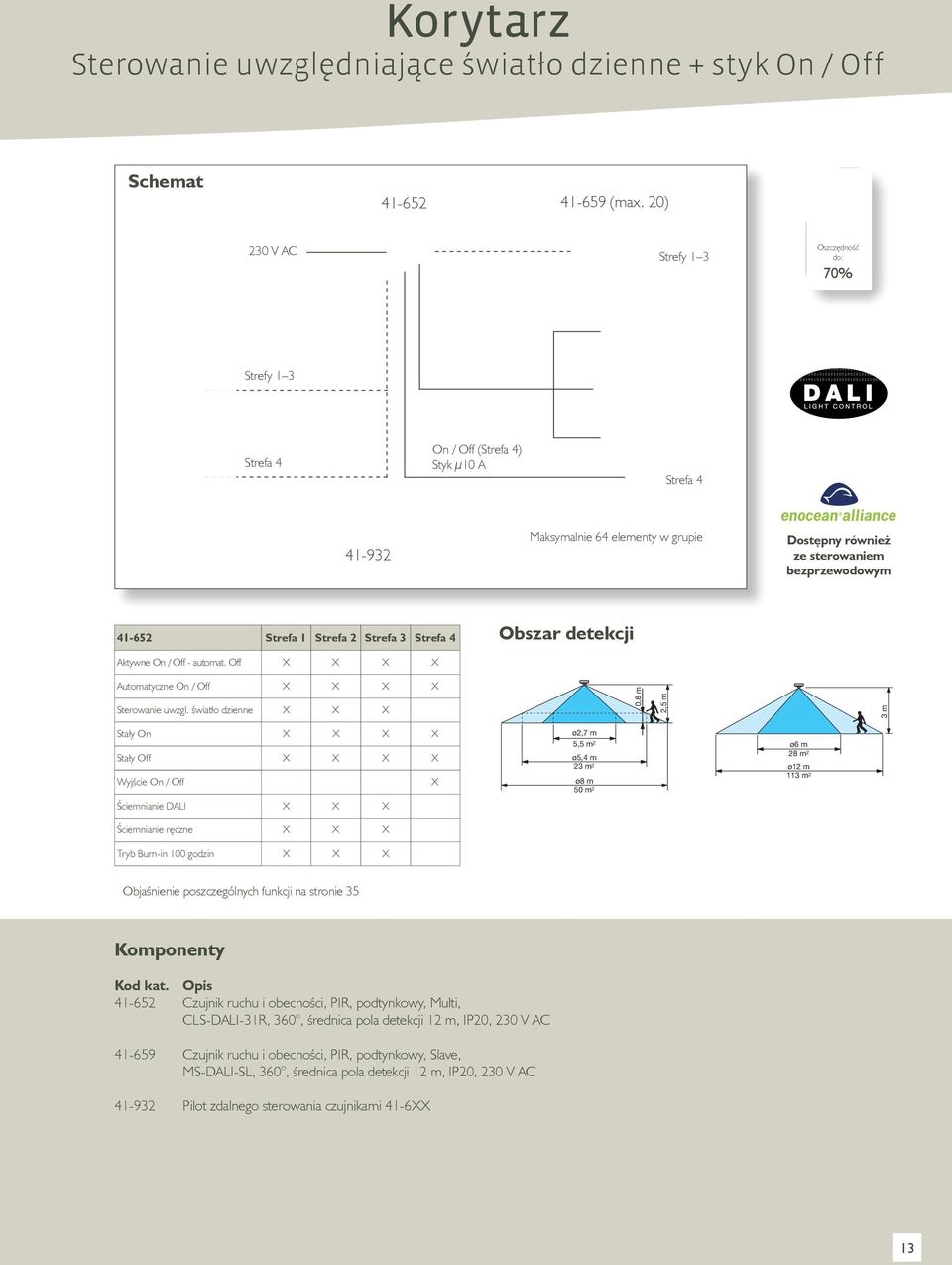

13 Korytarz Sterowanie uwzględniające światło dzienne + styk On / Off (max. 20) 70% Strefa 4 On / Off (Strefa 4) Styk μ10 A Strefa Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Aktywne On / Off - automat. Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Wyjście On / Off Ściemnianie DALI Ściemnianie ręczne Tryb Burn-in 100 godzin ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31R, 360, średnica pola detekcji 12 m, IP20, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, MS-DALI-SL, 360, średnica pola detekcji 12 m, IP20, Pilot zdalnego sterowania czujnikami

14 Sala konferencyjna Sterowanie uwzględniające światło dzienne + wentylacja i mobilna ścianka % DALI DALI Strefa 4 Strefa 4 Strefa 4 On / Off Ściemnianie Strefa 4 On / Off Ściemnianie Maksymalnie 64 elementy w grupie On / Off Styk μ10 A On / Off Styk μ10 A Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Styk Aktywne On / Off - automat. Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Mobilna ścianka działowa Wyjście HVAC / Auto On/Off ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m 2 Ściemnianie DALI Ściemnianie ręczne Tryb Burn-in 100 godzin Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31V, 360, średnica pola detekcji 12 m, IP20, Moduł DALI DBC-I/TH do sprzęgania dwóch stref w jedną w zależności od pozycji mobilnej ścianki działowej Pilot zdalnego sterowania czujnikami

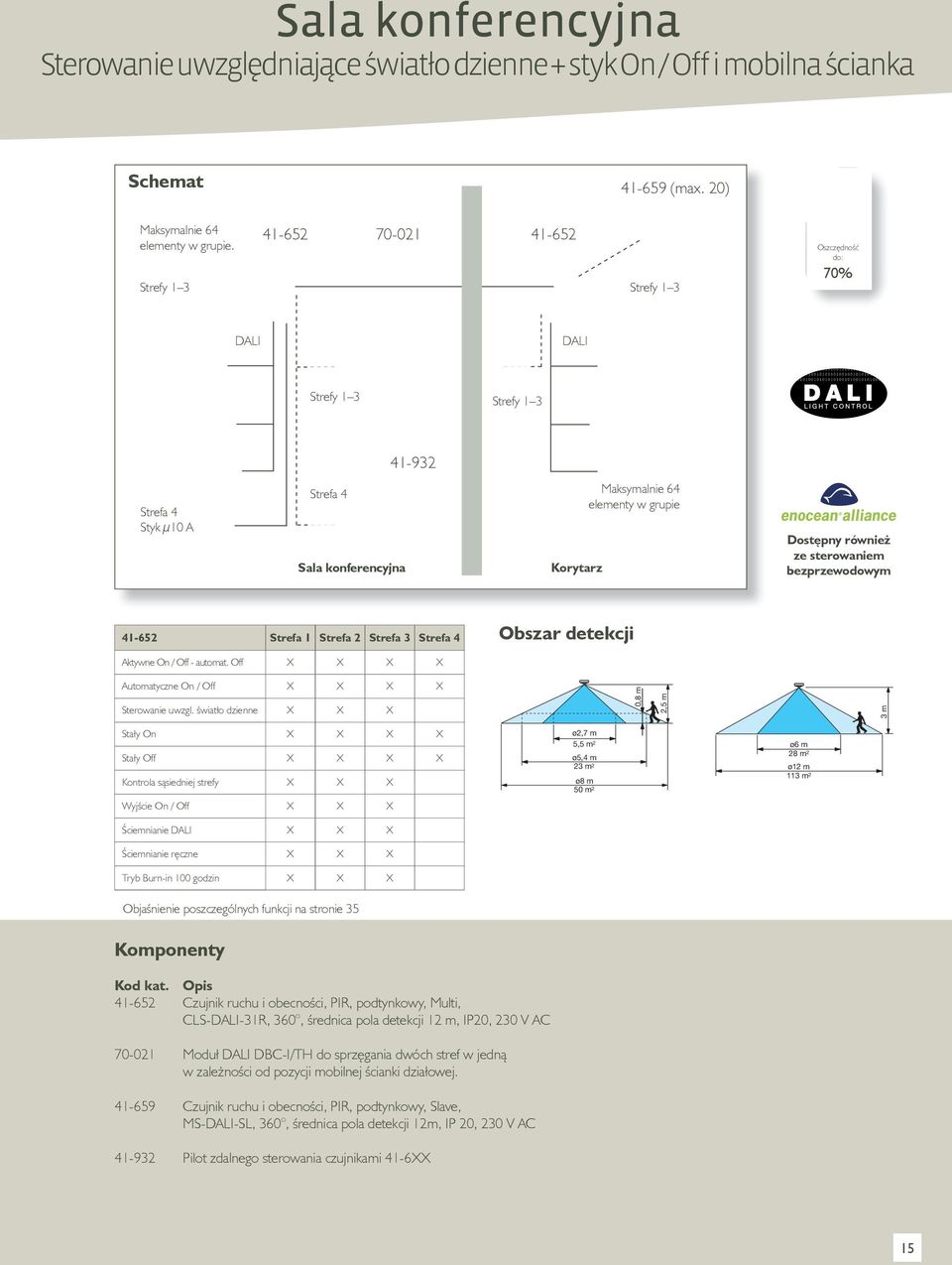

15 Sala konferencyjna Sterowanie uwzględniające światło dzienne + styk On / Off i mobilna ścianka (max. 20) Maksymalnie 64 elementy w grupie % DALI DALI Strefa 4 Styk μ10 A Strefa 4 Sala konferencyjna Korytarz Maksymalnie 64 elementy w grupie Dostępny również ze sterowaniem bezprzewodowym Strefa 1 Strefa 2 Strefa 3 Strefa 4 Aktywne On / Off - automat. Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Kontrola sąsiedniej strefy Wyjście On / Off Ściemnianie DALI Ściemnianie ręczne Tryb Burn-in 100 godzin ø2,7 m 5,5 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø6 m 28 m 2 ø12 m 113 m Czujnik ruchu i obecności, PIR, podtynkowy, Multi, CLS-DALI-31R, 360, średnica pola detekcji 12 m, IP20, Moduł DALI DBC-I/TH do sprzęgania dwóch stref w jedną w zależności od pozycji mobilnej ścianki działowej Czujnik ruchu i obecności, PIR, podtynkowy, Slave, MS-DALI-SL, 360, średnica pola detekcji 12m, IP 20, Pilot zdalnego sterowania czujnikami

16 Magazyn Sterowanie uwzględniające światło dzienne, On/Off (max. 10) 45% Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne H Stały On Stały Off A C B D E F Opcja Eco Off Wyjście On / Off Wysokość (H) 4 m 5 m 6 m 7 m 8 m A ø0.20 ø0.25 ø0.30 ø0.40 ø0.50 B ø2.00 ø2.50 ø3.00 ø3.50 ø4.00 C ø3.70 ø4.70 ø5.50 ø7.00 ø7.50 D ø6.50 ø8.50 ø10.00 ø11.50 ø14.00 E ø11.00 ø14.00 ø17.00 ø20.00 ø22.00 F ø16.00 ø20.00 ø24.00 ø28.00 ø Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Master, 360, średnica pola detekcji 32 m, IP54, Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Slave, 360, średnica pola detekcji 32 m, IP54, Pilot zdalnego sterowania czujnikami

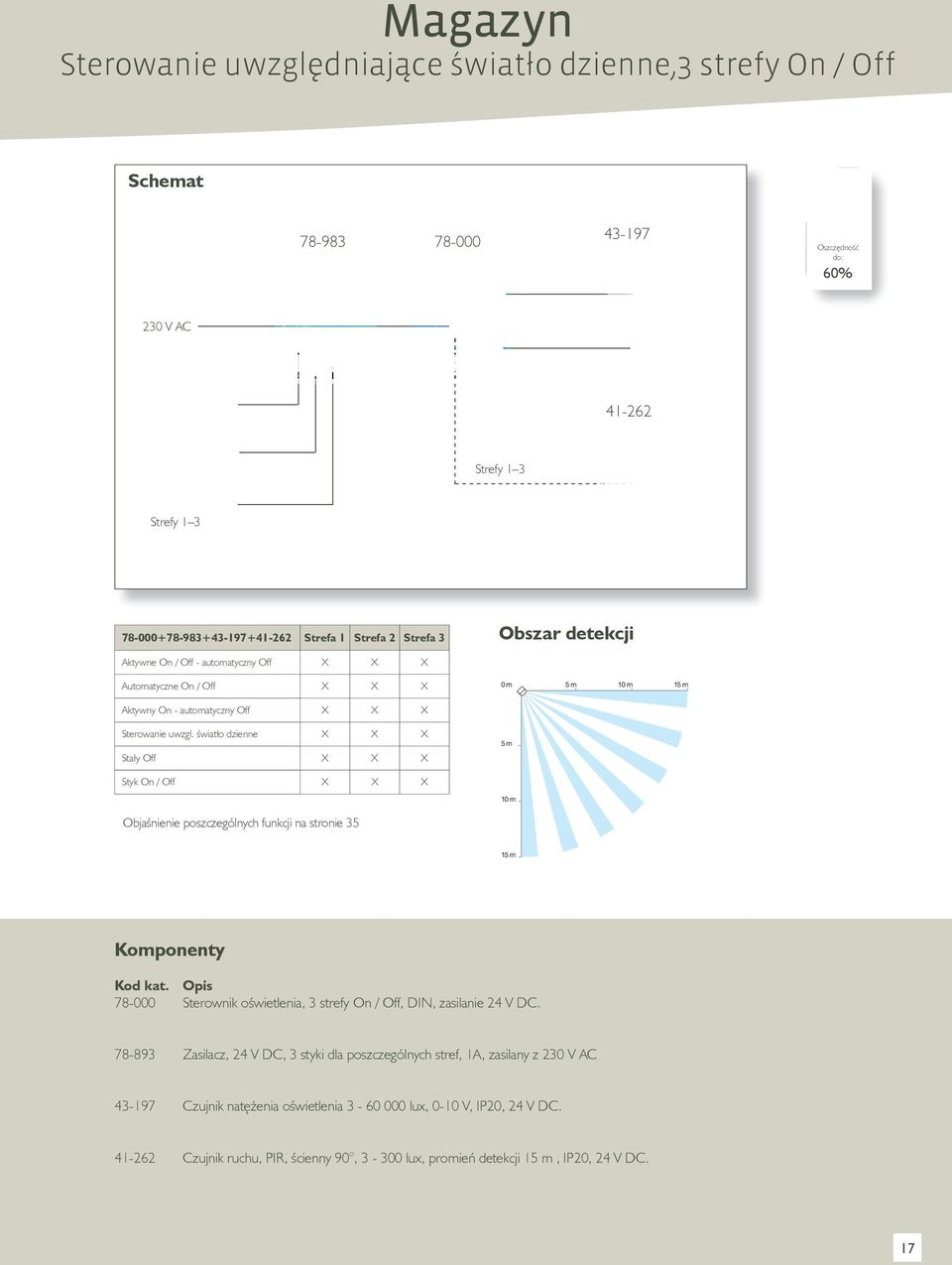

17 Magazyn Sterowanie uwzględniające światło dzienne,3 strefy On / Off % Strefa 1 Strefa 2 Strefa 3 Aktywne On / Off - automatyczny Off Automatyczne On / Off 0 m 5 m 10 m 15 m Aktywny On - automatyczny Off Sterowanie uwzgl. światło dzienne Stały Off 5 m Styk On / Off 10 m 15 m Sterownik oświetlenia, 3 strefy On / Off, DIN, zasilanie 24 V DC Zasilacz, 24 V DC, 3 styki dla poszczególnych stref, 1A, zasilany z Czujnik natężenia oświetlenia lux, 0-10 V, IP20, 24 V DC Czujnik ruchu, PIR, ścienny 90, lux, promień detekcji 15 m, IP20, 24 V DC. 17

18 Siłownia / sala sportowa Sterowanie uwzględniające światło dzienne, On / Off (max. 10) 45% Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne H Stały On Stały Off A C B D E F Opcja Eco Off Wyjście On / Off Wysokość (H) 4 m 5 m 6 m 7 m 8 m A Ø0.20 Ø0.25 Ø0.30 Ø0.40 Ø0.50 B Ø2.00 Ø2.50 Ø3.00 Ø3.50 Ø4.00 C Ø3.70 Ø4.70 Ø5.50 Ø7.00 Ø7.50 D Ø6.50 Ø8.50 Ø10.00 Ø11.50 Ø14.00 E Ø11.00 Ø14.00 Ø17.00 Ø20.00 Ø22.00 F Ø16.00 Ø20.00 Ø24.00 Ø28.00 Ø Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Master, 360, średnica pola detekcji 32 m, IP54, Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Slave, 360, średnica pola detekcji 32 m, IP54, Pilot zdalnego sterowania czujnikami

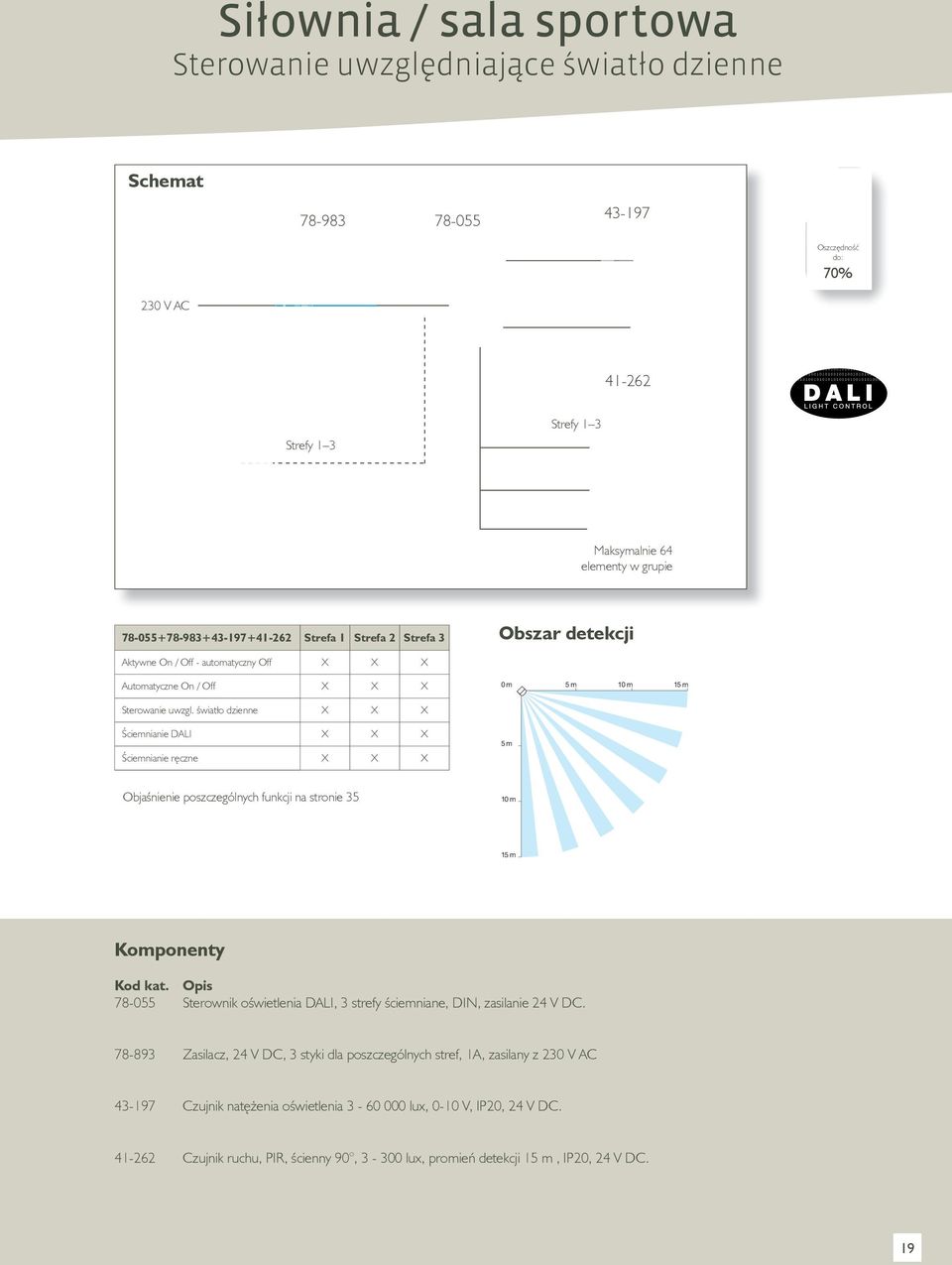

19 Siłownia / sala sportowa Sterowanie uwzględniające światło dzienne % Maksymalnie 64 elementy w grupie Strefa 1 Strefa 2 Strefa 3 Aktywne On / Off - automatyczny Off Automatyczne On / Off 0 m 5 m 10 m 15 m Sterowanie uwzgl. światło dzienne Ściemnianie DALI Ściemnianie ręczne 5 m 10 m 15 m Sterownik oświetlenia DALI, 3 strefy ściemniane, DIN, zasilanie 24 V DC Zasilacz, 24 V DC, 3 styki dla poszczególnych stref, 1A, zasilany z Czujnik natężenia oświetlenia lux, 0-10 V, IP20, 24 V DC Czujnik ruchu, PIR, ścienny 90, lux, promień detekcji 15 m, IP20, 24 V DC. 19

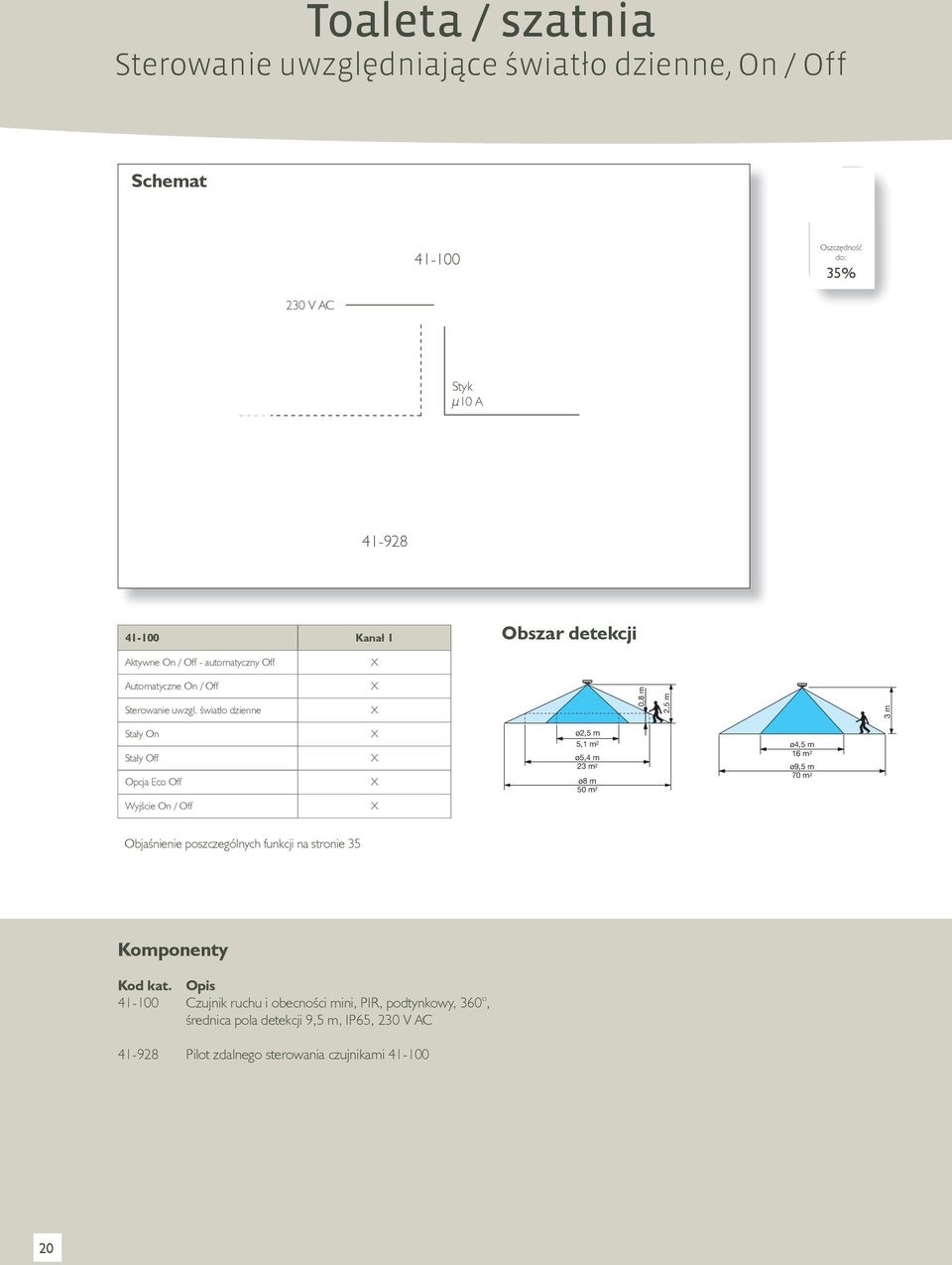

20 Toaleta / szatnia Sterowanie uwzględniające światło dzienne, On / Off % Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Opcja Eco Off Wyjście On / Off ø2,5 m 5,1 m 2 ø5,4 m 23 m 2 ø8 m 50 m 2 ø4,5 m 16 m 2 ø9,5 m 70 m Czujnik ruchu i obecności mini, PIR, podtynkowy, 360, średnica pola detekcji 9,5 m, IP65, Pilot zdalnego sterowania czujnikami

21 Toaleta / szatnia Sterowanie uwzględniające światło dzienne, On / Off (max. 10) 45% Styk μ10 A Kanał 1 Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały Off Wyjście On / Off PIR = ø5,5 m 23,5 m 2 PIR = ø8 m 50 m 2 US = 10,5 m 59 m 2 (Oval) US = 16 m 138 m 2 (Oval) PIR = ø9,5 m 70 m 2 US = 19 m 197 m 2 (Oval) 360 PIR ø4m PIR ø8m US 8m US 10m US 10m US 16m Czujnik ruchu i obecności PLUS, PIR + ultradźwięki Master, podtynkowy, 360, średnica pola detekcji 16 m, IP20, Czujnik ruchu i obecności PLUS, PIR + ultradźwięki Slave, podtynkowy, 360, średnica pola detekcji 16 m, IP20, Pilot zdalnego sterowania czujnikami

22 Magazyn wysokiego składowania (z alejkami) Sterowanie uwzględniające światło dzienne, On / Off % (max. 8) Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Aktywny On - automatyczny Off Sterowanie uwzgl. światło dzienne Styk On / Off 1 m. 9 m. 9 m. Max 8 m Sterownik oświetlenia, DIN, lux, zasilanie, wyjście na akcesoria 24 V DC Czujnik ruchu, PIR, sufi towy, montaż na wysokości do 8 metrów 90, lux, promień detekcji 15 m, IP20, 24 V DC Czujnik natężenia oświetlenia lux, 0-10 V, IP20, 24 V DC. 22

23 Magazyn wysokiego składowania (z alejkami) Sterowanie uwzględniające światło dzienne % Maksymalnie 64 elementy w grupie Strefa 1 Strefa 2 Strefa 3 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne Ściemnianie DALI Ściemnianie ręczne 1 m. 9 m. 9 m. Max 8 m Sterownik oświetlenia DALI, 3 strefy ściemniane, DIN, zasilanie 24 V DC Zasilacz, 24 V DC, 3 styki dla poszczególnych stref, 1A, zasilany z Czujnik ruchu, PIR, sufi towy, montaż na wysokości do 8 metrów 90, lux, promień detekcji 15 m, IP20, 24 V DC Czujnik natężenia oświetlenia lux, 0-10 V, IP20, 24 V DC. 23

24 Hol Sterowanie uwzględniające światło dzienne, On / Off (max. 10) 45% Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne H Stały On Stały Off A C B D E F Opcja Eco Off Wyjście On / Off Wysokość (H) 4 m 5 m 6 m 7 m 8 m A ø0.20 ø0.25 ø0.30 ø0.40 ø0.50 B ø2.00 ø2.50 ø3.00 ø3.50 ø4.00 C ø3.70 ø4.70 ø5.50 ø7.00 ø7.50 D ø6.50 ø8.50 ø10.00 ø11.50 ø14.00 E ø11.00 ø14.00 ø17.00 ø20.00 ø22.00 F ø16.00 ø20.00 ø24.00 ø28.00 ø Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Master, 360, średnica pola detekcji 32 m, IP54, Czujnik ruchu i obecności, PIR, do montażu na wysokości do 8 m, natynkowy, Slave, 360, średnica pola detekcji 32 m, IP54, Pilot zdalnego sterowania czujnikami

25 Hol Sterowanie uwzględniające światło dzienne % Maksymalnie 64 elementy w grupie Strefa 1 Strefa 2 Strefa 3 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne Ściemnianie DALI Ściemnianie ręczne Sterownik oświetlenia DALI, 3 strefy ściemniane, DIN, zasilanie 24 V DC Zasilacz, 24 V DC, 3 styki dla poszczególnych stref, 1A, zasilany z Czujnik natężenia oświetlenia, lux, 0-10 V, IP20, 24 V DC. 25

26 Dom Sterowanie uwzględniające światło dzienne + On / Off (max. 10) 45% Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8 m 2,5 m 3 m Stały On Stały Off Opcja Eco Off ø3,4 m 9 m 2 ø13,5 m 140 m 2 ø20 m 300 m 2 ø6 m 28 m 2 ø24 m 452 m 2 Styk On / Off Czujnik ruchu i obecności, PIR, podtynkowy, Master, 360, średnica pola detekcji 24 m, IP54, Czujnik ruchu i obecności, PIR, podtynkowy, Slave, średnica pola detekcji 24 m, IP54, Pilot zdalnego sterowania czujnikami

27 Dom Sterowanie uwzględniające światło dzienne, On / Off (max. 10) 45% Styk μ10 A Kanał 1 Automatyczne On / Off Sterowanie uwzgl. światło dzienne Stały Off 0,8 m 2,5 m 3 m Wyjście On / Off PIR = ø5,5 m 23,5 m 2 PIR = ø8 m 50 m 2 US = 10,5 m 59 m 2 (Oval) US = 16 m 138 m 2 (Oval) PIR = ø9,5 m 70 m 2 US = 19 m 197 m 2 (Oval) Czujnik ruchu i obecności PLUS, PIR + ultradźwięki Master, podtynkowy, 360, średnica pola detekcji 16 m, IP20, Czujnik ruchu i obecności PLUS, PIR + ultradźwięki Slave, podtynkowy, 360, średnica pola detekcji 16 m, IP20, Pilot zdalnego sterowania czujnikami

28 Korytarz / przedsionek Sterowanie uwzględniające światło dzienne, On / Off (max. 10) 35% Styk μ10 A Kanał 1 Automatyczne On / Off Sterowanie uwzgl. światło dzienne Wyjście On / Off m im 1 im 3 im 2.5im 0.5im 9im Czujnik ruchu ścienny, PIR, montaż w puszkę instalacyjną 180, promień detekcji 9 m, IP40, 28

29 Korytarz / przedsionek Sterowanie uwzględniające światło dzienne, On / Off % Styk μ10 A Kanał 1 Aktywne On / Off - automatyczny Off Automatyczne On / Off Sterowanie uwzgl. światło dzienne 0,8m 2,5 m 3 m Wyjście On / Off Opcja Eco Off ø3 m 7 m 2 ø5 m 19,5 m 2 ø7 m 38,5 m 2 ø4,8 m 18 m 2 ø8 m 50 m Czujnik ruchu i obecności, PIR, podtynkowy, 360, średnica pola detekcji 8 m, IP20, Pilot zdalnego sterowania czujnikami

30 30

31 Odpowiednie rozmieszczenie Prawidłowe funkcjonowanie czujników zależy w dużej mierze od ich odpowiedniego rozmieszczenia. Czujniki ruchu umieszcza się w miejscu gwarantującym najlepsze pokrycie powierzchni pomieszczenia. Czujnik należy zamontować tak, aby mógł widzieć osoby w pomieszczeniu (drzwi i rośliny mogą przysłaniać powierzchnię, ograniczając jego pole widzenia i utrudniać detekcję osób). Szczególnie należy uważać na pozycję czujnika względem drzwi, które po otwarciu nie powinny przysłaniać wchodzącej do pomieszczenia osoby. Poniżej prawidłowo umieszczone czujniki w różnego typu pomieszczeniach korytarz 90 - czujnik ścienny w narożniku pomieszczenia czujnik ścienny w pobliżu drzwi czujnik sufitowy w pomieszczeniu czujnik sufitowy na klatce schodowej 30% Czujniki ruchu i obecności powinny być tak zamontowane aby zazębiać się na 30% zasięgu z sąsiednimi czujnikami. Pozwoli to uniknąć martwych stref wykrywania. 31

32 32

33 Opis funkcji Aktywne On / Off Światło sztuczne jest zawsze włączane i wyłączane za pomocą przycisku. Jeśli nie zostanie wyłączone przyciskiem, wyłączy się automatycznie po nastawionym czasie opóźnienia wyłączenia. Automatyczne On / Off Światło sztuczne jest włączane i wyłączane przez czujnik. Sterowane światłem dziennym Sterowane światłem sztucznym odbywa się z uwzględnieniem światła naturalnego. W przypadku opraw On / Off sztuczne oświetlenie włącza się i wyłącza tylko po przekroczeniu nastawionego progu natężenia oświetlenia naturalnego. W przypadku opraw z możliwością ściemniania światło naturalne warunkuje strumień świetlny generowany przez oprawy w strefach. Stały On Światło sztuczne może zostać włączone i świecić stale niezależnie od czujnika. Stały Off Światło sztuczne może zostać wyłączone i pozostawać w tym stanie niezależnie od czujnika. Opcja Eco Off Światło sztuczne zostaje wyłączone przyciskiem ściennym przez osobę wychodzącą z pomieszczenia niezależnie od ustawionego czasu opóźnienia wyłączenia. Czujnik po naciśnieciu przycisku jest blokowany na 10 sekund, po tym przechodzi w tryb automatyczny. Odcięcie trybu standby Czujnik ruchu i obecności odcina zasilanie z opraw. Tylko czujnik pozostaje w trybie czuwania. Styk On / Off Sztuczne oświetlenie może zostać włączone i wyłączone. Styk HVAC Styk bezpotencjałowy do sterowania wentylacją. Wyjście jest aktywowane automatycznie po wykryciu ruchu w obszarze detekcji. Ściemnianie DALI Oświetlenie sztuczne jest regulowane poprzez protokół DALI. Ściemnianie ręczne Oświetlenie sztuczne jest regulowane poprzez przycisk bądź pilot podczerwieni. Kontrola sąsiedniej strefy Oświetlenie sztuczne w sąsiednich strefach do strefy w której wykrywany jest ruch traktowane jest jak oświetlenie orientacyjne. Zapala się na ustawioną wartość mimo braku ruchu w obszarze detekcji. Mobilna ścianka działowa Oświetlenie sztuczne w dwóch pomieszczeniach może działać wspólnie lub osobno w zależności od położenia mobilnej ścianki działowej. Wymagane jest wejście sygnałowe informujące o stanie mobilnej ścianki działowej - zamknięta lub nie. Tryb Burn-in 100 godzin Świetlówki kompaktowe po instalacji powinny zostać załączone na 100 godzin w celu optymalizacji żywotności. Uruchomienie tego trybu gwarantuje nam dotrzymanie tego czasu. 33

34

35 Krótko o czujnikach Technologia Czujniki obecności mają przewagę z dwóch powodów: Wykorzystują nie tylko technologię PIR, ale również ultradźwięki. Takie połączenie pozwala na uzyskanie dużej skuteczności działania. Ludzie stale wypromieniowują wokół siebie światło podczerwone o mocy 100 W. Ultradźwięki rozchodzą się po pomieszczeniu i wystarczy minimalny ruch by czujnik, jak nietoperz, wykrył zmianę kontrastu odbieranego tła dźwiękowego. Temparatura ciała Odbite dzwięki PIR Detekcja w podczerwieni polega na wykrywaniu ciepła emitowanego przez ciało człowieka, który przemieszczając się, przecina wiązki zbierane przez soczewkę czujnika. Czujnik jest odporny na podmuchy ciepłego powietrza, ale jego czułość zmniejsza się wraz z odległością, a zasięg może zostać ograniczony ściankami działowymi i meblami znajdującymi się w pomieszczeniu. Widok z góry Ultradźwięki Ultradźwięki charakteryzują się doskonałym zasięgiem i są bardzo czułe na ruch. Dźwięki o wysokiej częstotliwości (niesłyszalne dla człowieka) wypełniają pomieszczenie i zapewniają doskonałą dokładność w wykrywaniu obecności (np. praca przy komputerze). Widok z góry PIR + Ultradźwięki Połączenie podczerwieni i ultradźwięków powoduje, że czujniki obecności są odporne na podmuchy powietrza (dzięki podczerwieni) i bardzo czułe dzięki technologii ultradźwięków. Łączymy w najlepszy sposób obie metody detekcji. Widok z góry
