BUDYNEK SOCJALNY WIELORODZINNY INOWROCŁAW, ul. Wojska Polskiego opis techniczny do projektu wykonawczego konstrukcyjnego

Transkrypt

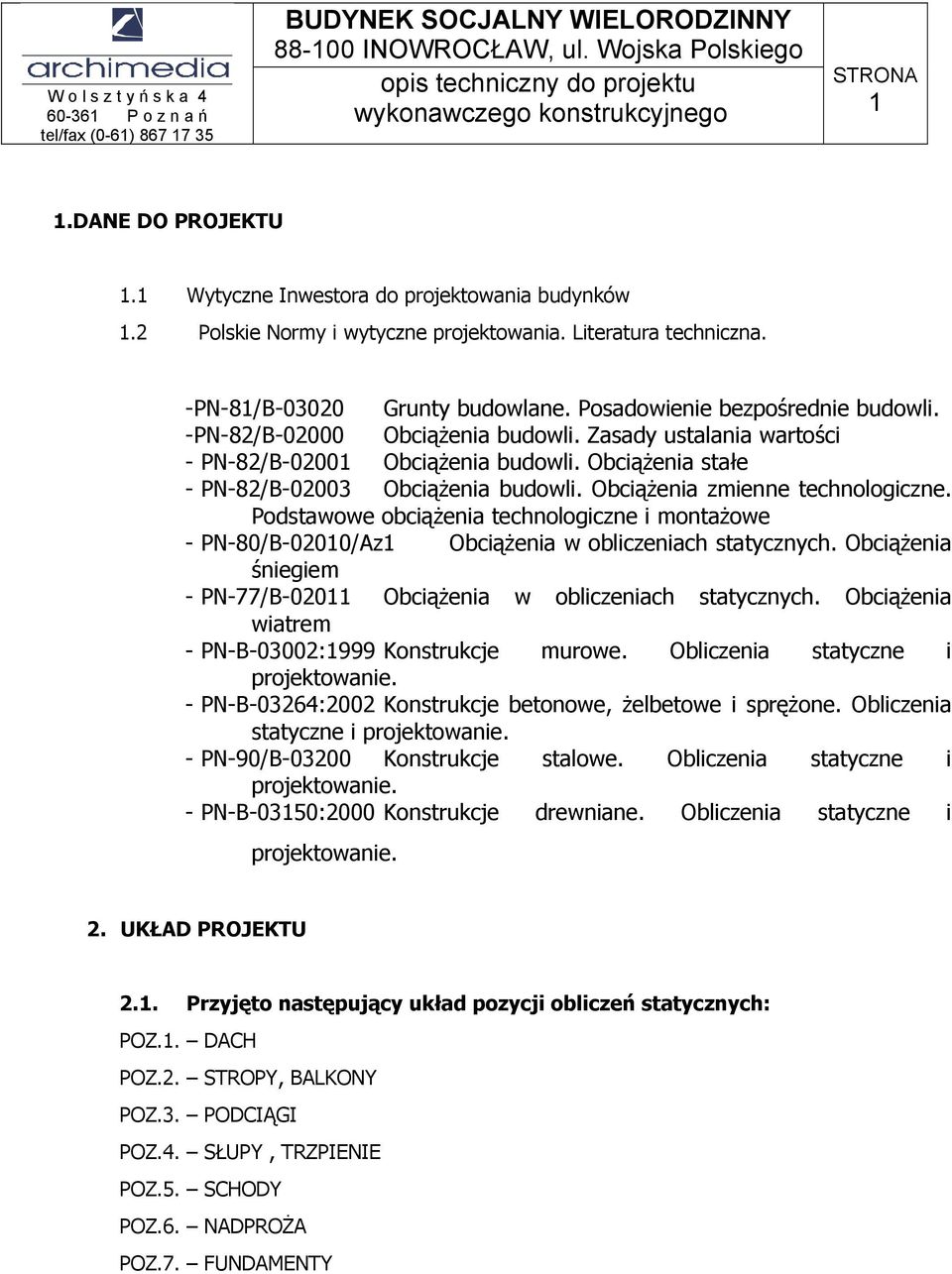

1 1 1.DANE DO PROJEKTU 1.1 Wytyczne Inwestora do projektowania budynków 1.2 Polskie Normy i wytyczne projektowania. Literatura techniczna. -PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. -PN-82/B Obciążenia budowli. Zasady ustalania wartości - PN-82/B Obciążenia budowli. Obciążenia stałe - PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe - PN-80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenia śniegiem - PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem - PN-B-03002:1999 Konstrukcje murowe. Obliczenia statyczne i projektowanie. - PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. - PN-B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. 2. UKŁAD PROJEKTU 2.1. Przyjęto następujący układ pozycji obliczeń statycznych: POZ.1. DACH POZ.2. STROPY, BALKONY POZ.3. PODCIĄGI POZ.4. SŁUPY, TRZPIENIE POZ.5. SCHODY POZ.6. NADPROŻA POZ.7. FUNDAMENTY

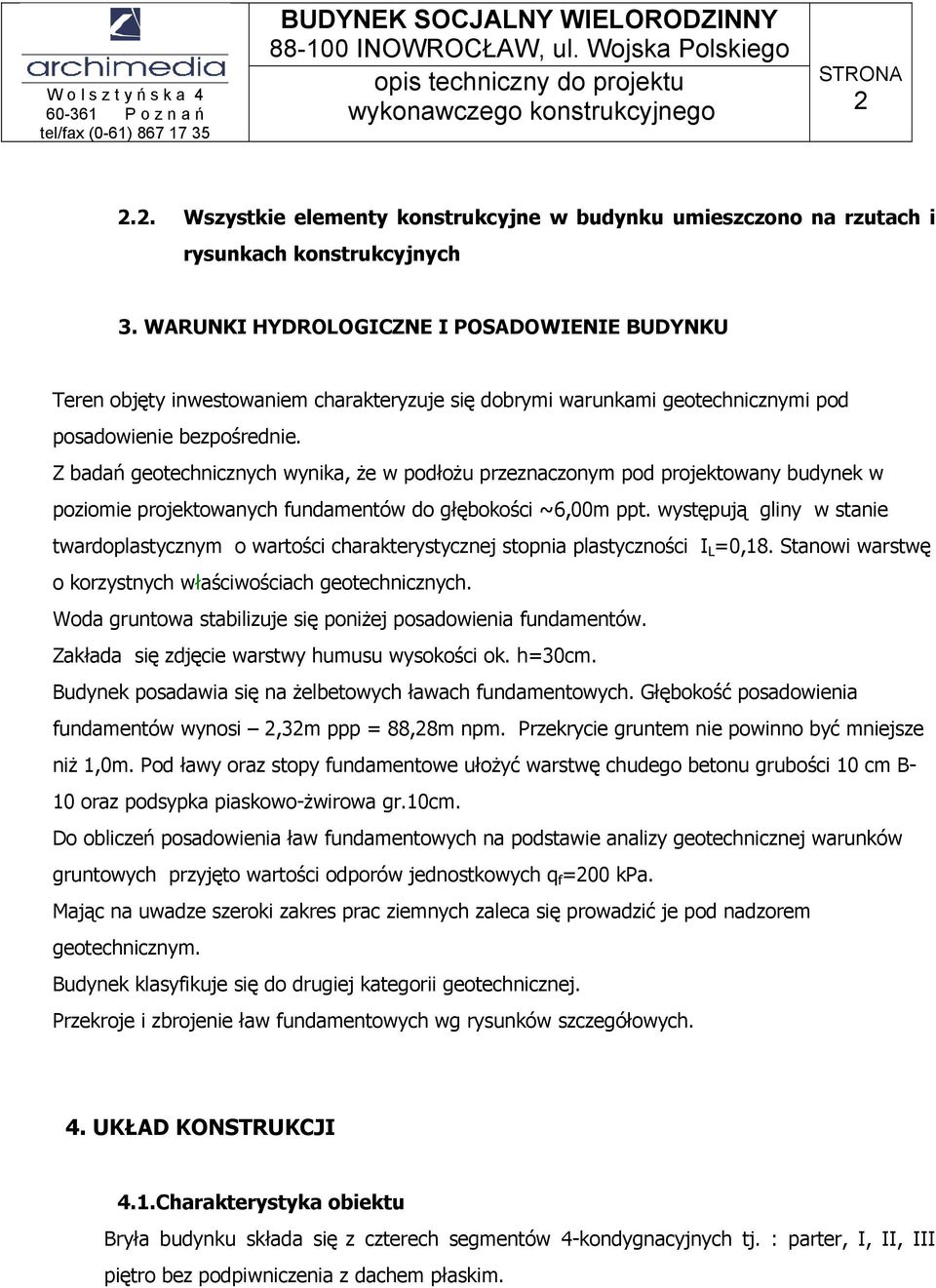

2 Wszystkie elementy konstrukcyjne w budynku umieszczono na rzutach i rysunkach konstrukcyjnych 3. WARUNKI HYDROLOGICZNE I POSADOWIENIE BUDYNKU Teren objęty inwestowaniem charakteryzuje się dobrymi warunkami geotechnicznymi pod posadowienie bezpośrednie. Z badań geotechnicznych wynika, że w podłożu przeznaczonym pod projektowany budynek w poziomie projektowanych fundamentów do głębokości ~6,00m ppt. występują gliny w stanie twardoplastycznym o wartości charakterystycznej stopnia plastyczności I L =0,18. Stanowi warstwę o korzystnych właściwościach geotechnicznych. Woda gruntowa stabilizuje się poniżej posadowienia fundamentów. Zakłada się zdjęcie warstwy humusu wysokości ok. h=30cm. Budynek posadawia się na żelbetowych ławach fundamentowych. Głębokość posadowienia fundamentów wynosi 2,32m ppp = 88,28m npm. Przekrycie gruntem nie powinno być mniejsze niż 1,0m. Pod ławy oraz stopy fundamentowe ułożyć warstwę chudego betonu grubości 10 cm B- 10 oraz podsypka piaskowo-żwirowa gr.10cm. Do obliczeń posadowienia ław fundamentowych na podstawie analizy geotechnicznej warunków gruntowych przyjęto wartości odporów jednostkowych q f =200 kpa. Mając na uwadze szeroki zakres prac ziemnych zaleca się prowadzić je pod nadzorem geotechnicznym. Budynek klasyfikuje się do drugiej kategorii geotechnicznej. Przekroje i zbrojenie ław fundamentowych wg rysunków szczegółowych. 4. UKŁAD KONSTRUKCJI 4.1.Charakterystyka obiektu Bryła budynku składa się z czterech segmentów 4-kondygnacyjnych tj. : parter, I, II, III piętro bez podpiwniczenia z dachem płaskim.

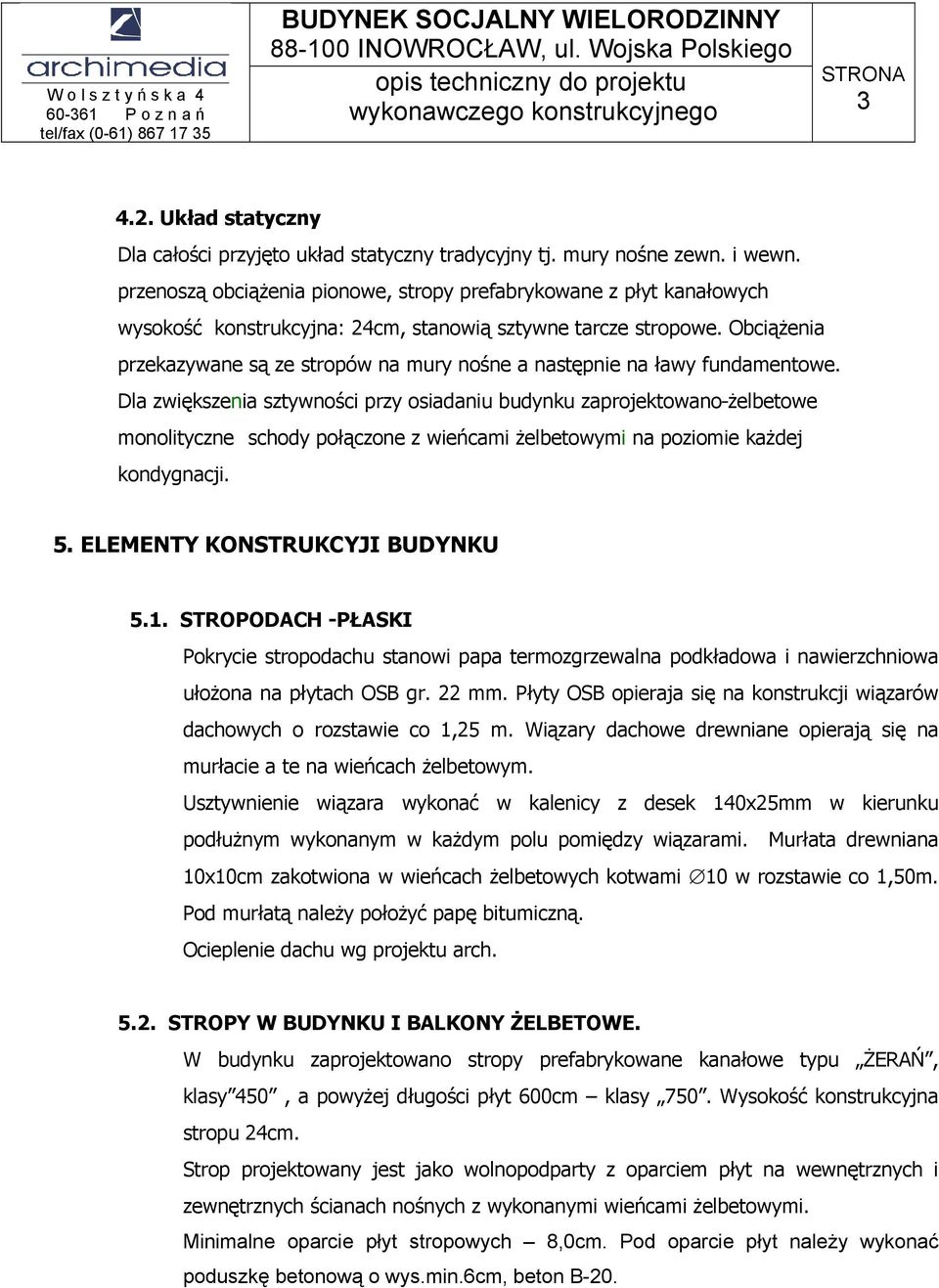

3 Układ statyczny Dla całości przyjęto układ statyczny tradycyjny tj. mury nośne zewn. i wewn. przenoszą obciążenia pionowe, stropy prefabrykowane z płyt kanałowych wysokość konstrukcyjna: 24cm, stanowią sztywne tarcze stropowe. Obciążenia przekazywane są ze stropów na mury nośne a następnie na ławy fundamentowe. Dla zwiększenia sztywności przy osiadaniu budynku zaprojektowano żelbetowe monolityczne schody połączone z wieńcami żelbetowymi na poziomie każdej kondygnacji. 5. ELEMENTY KONSTRUKCYJI BUDYNKU 5.1. STROPODACH -PŁASKI Pokrycie stropodachu stanowi papa termozgrzewalna podkładowa i nawierzchniowa ułożona na płytach OSB gr. 22 mm. Płyty OSB opieraja się na konstrukcji wiązarów dachowych o rozstawie co 1,25 m. Wiązary dachowe drewniane opierają się na murłacie a te na wieńcach żelbetowym. Usztywnienie wiązara wykonać w kalenicy z desek 140x25mm w kierunku podłużnym wykonanym w każdym polu pomiędzy wiązarami. Murłata drewniana 10x10cm zakotwiona w wieńcach żelbetowych kotwami 10 w rozstawie co 1,50m. Pod murłatą należy położyć papę bitumiczną. Ocieplenie dachu wg projektu arch STROPY W BUDYNKU I BALKONY ŻELBETOWE. W budynku zaprojektowano stropy prefabrykowane kanałowe typu ŻERAŃ, klasy 450, a powyżej długości płyt 600cm klasy 750. Wysokość konstrukcyjna stropu 24cm. Strop projektowany jest jako wolnopodparty z oparciem płyt na wewnętrznych i zewnętrznych ścianach nośnych z wykonanymi wieńcami żelbetowymi. Minimalne oparcie płyt stropowych 8,0cm. Pod oparcie płyt należy wykonać poduszkę betonową o wys.min.6cm, beton B-20.

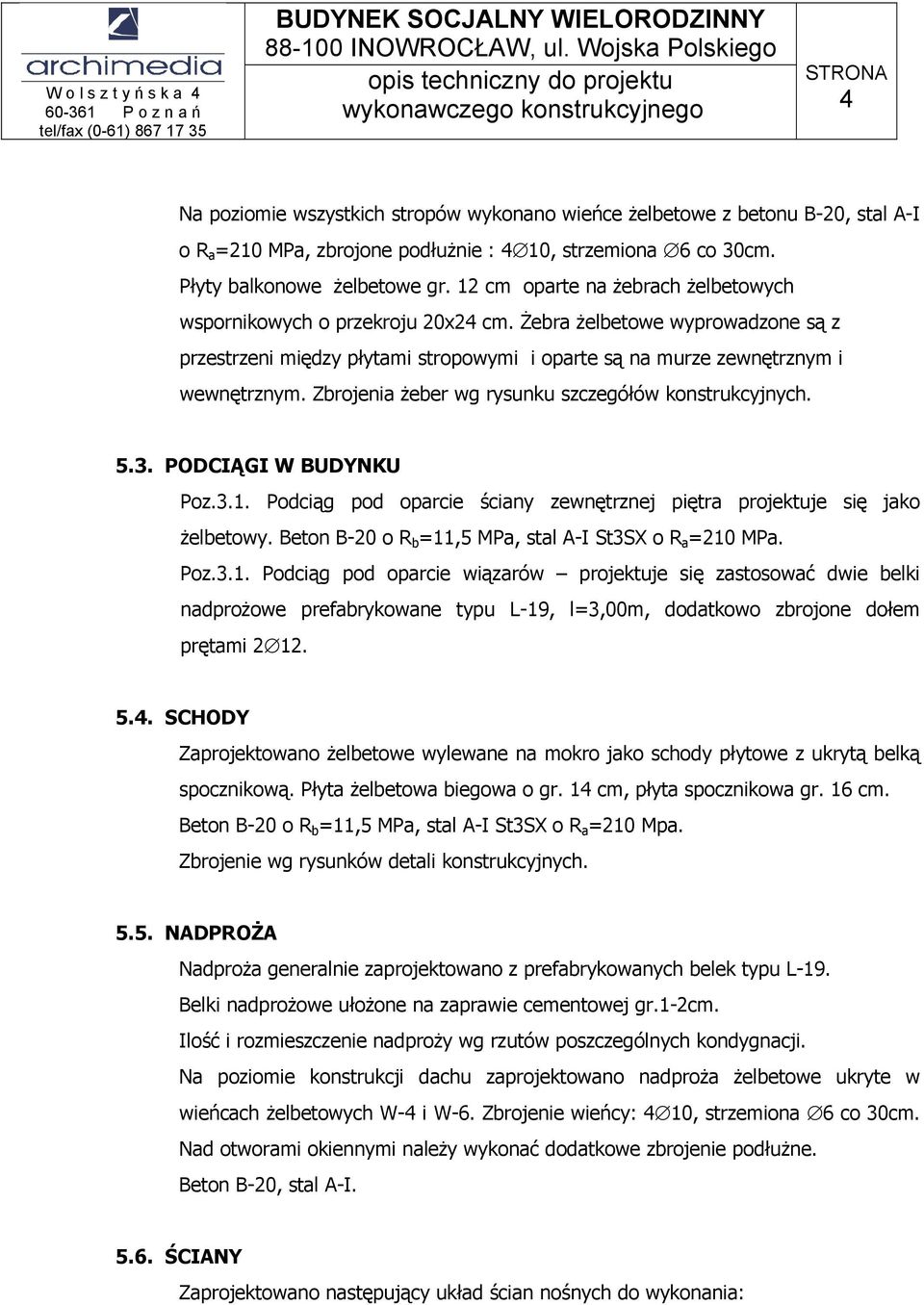

4 4 Na poziomie wszystkich stropów wykonano wieńce żelbetowe z betonu B-20, stal A-I o R a =210 MPa, zbrojone podłużnie : 4 10, strzemiona 6 co 30cm. Płyty balkonowe żelbetowe gr. 12 cm oparte na żebrach żelbetowych wspornikowych o przekroju 20x24 cm. Żebra żelbetowe wyprowadzone są z przestrzeni między płytami stropowymi i oparte są na murze zewnętrznym i wewnętrznym. Zbrojenia żeber wg rysunku szczegółów konstrukcyjnych PODCIĄGI W BUDYNKU Poz.3.1. Podciąg pod oparcie ściany zewnętrznej piętra projektuje się jako żelbetowy. Beton B-20 o R b =11,5 MPa, stal A-I St3SX o R a =210 MPa. Poz.3.1. Podciąg pod oparcie wiązarów projektuje się zastosować dwie belki nadprożowe prefabrykowane typu L-19, l=3,00m, dodatkowo zbrojone dołem prętami SCHODY Zaprojektowano żelbetowe wylewane na mokro jako schody płytowe z ukrytą belką spocznikową. Płyta żelbetowa biegowa o gr. 14 cm, płyta spocznikowa gr. 16 cm. Beton B-20 o R b =11,5 MPa, stal A-I St3SX o R a =210 Mpa. Zbrojenie wg rysunków detali konstrukcyjnych NADPROŻA Nadproża generalnie zaprojektowano z prefabrykowanych belek typu L-19. Belki nadprożowe ułożone na zaprawie cementowej gr.1-2cm. Ilość i rozmieszczenie nadproży wg rzutów poszczególnych kondygnacji. Na poziomie konstrukcji dachu zaprojektowano nadproża żelbetowe ukryte w wieńcach żelbetowych W-4 i W-6. Zbrojenie wieńcy: 4 10, strzemiona 6 co 30cm. Nad otworami okiennymi należy wykonać dodatkowe zbrojenie podłużne. Beton B-20, stal A-I ŚCIANY Zaprojektowano następujący układ ścian nośnych do wykonania:

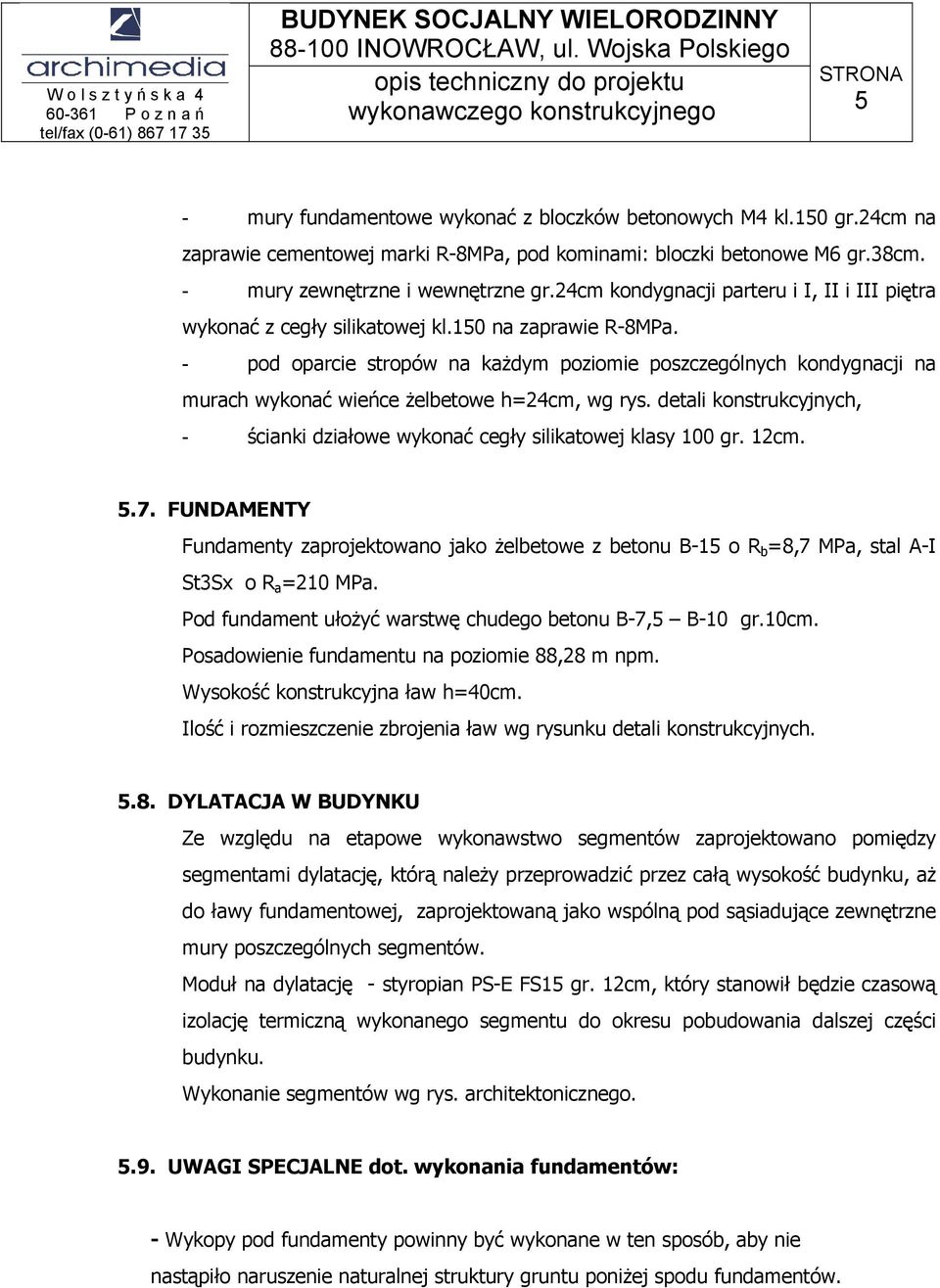

5 5 - mury fundamentowe wykonać z bloczków betonowych M4 kl.150 gr.24cm na zaprawie cementowej marki R-8MPa, pod kominami: bloczki betonowe M6 gr.38cm. - mury zewnętrzne i wewnętrzne gr.24cm kondygnacji parteru i I, II i III piętra wykonać z cegły silikatowej kl.150 na zaprawie R-8MPa. - pod oparcie stropów na każdym poziomie poszczególnych kondygnacji na murach wykonać wieńce żelbetowe h=24cm, wg rys. detali konstrukcyjnych, - ścianki działowe wykonać cegły silikatowej klasy 100 gr. 12cm FUNDAMENTY Fundamenty zaprojektowano jako żelbetowe z betonu B-15 o R b =8,7 MPa, stal A-I St3Sx o R a =210 MPa. Pod fundament ułożyć warstwę chudego betonu B-7,5 B-10 gr.10cm. Posadowienie fundamentu na poziomie 88,28 m npm. Wysokość konstrukcyjna ław h=40cm. Ilość i rozmieszczenie zbrojenia ław wg rysunku detali konstrukcyjnych DYLATACJA W BUDYNKU Ze względu na etapowe wykonawstwo segmentów zaprojektowano pomiędzy segmentami dylatację, którą należy przeprowadzić przez całą wysokość budynku, aż do ławy fundamentowej, zaprojektowaną jako wspólną pod sąsiadujące zewnętrzne mury poszczególnych segmentów. Moduł na dylatację - styropian PS-E FS15 gr. 12cm, który stanowił będzie czasową izolację termiczną wykonanego segmentu do okresu pobudowania dalszej części budynku. Wykonanie segmentów wg rys. architektonicznego UWAGI SPECJALNE dot. wykonania fundamentów: - Wykopy pod fundamenty powinny być wykonane w ten sposób, aby nie nastąpiło naruszenie naturalnej struktury gruntu poniżej spodu fundamentów.

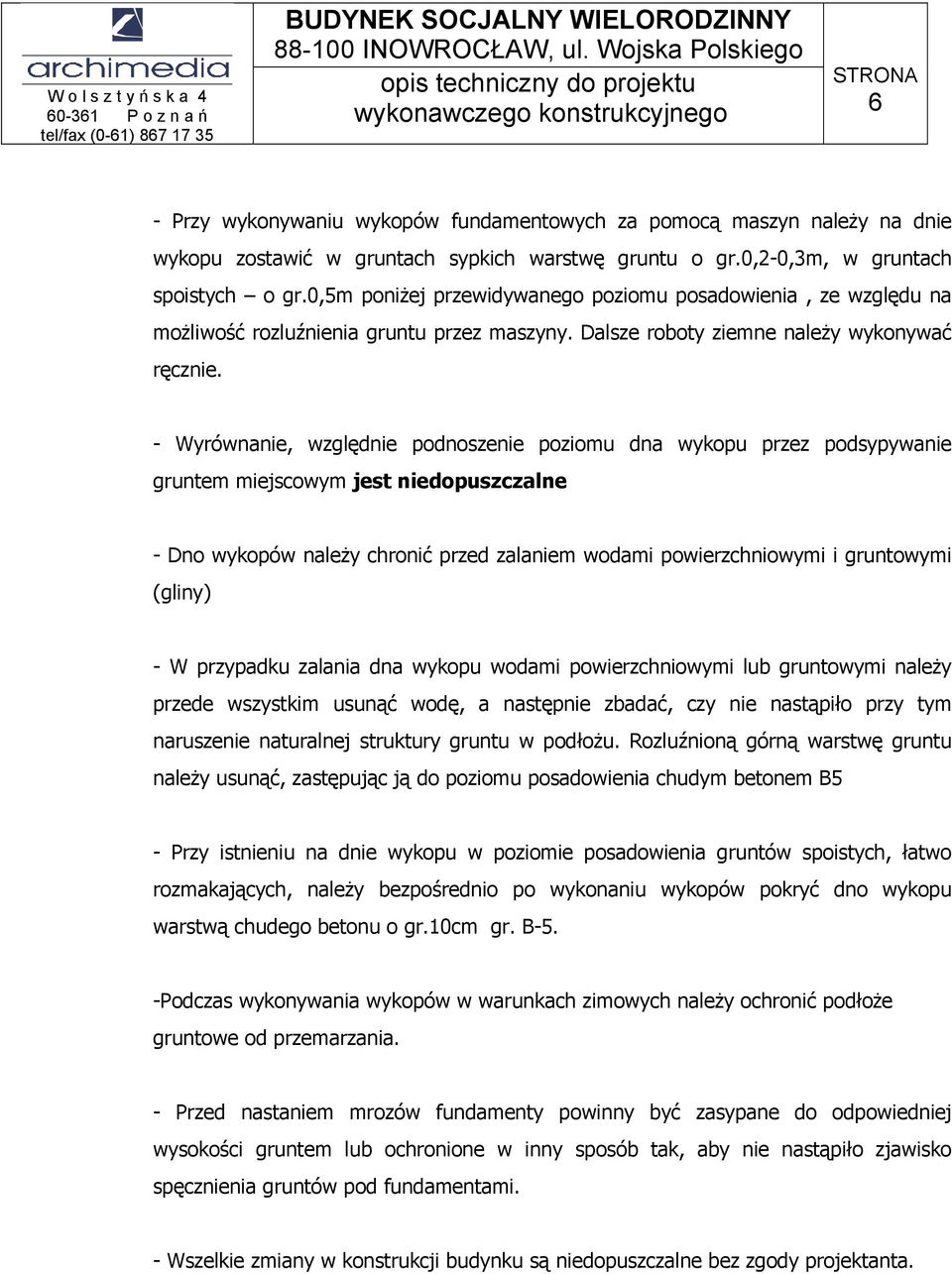

6 6 - Przy wykonywaniu wykopów fundamentowych za pomocą maszyn należy na dnie wykopu zostawić w gruntach sypkich warstwę gruntu o gr.0,2-0,3m, w gruntach spoistych o gr.0,5m poniżej przewidywanego poziomu posadowienia, ze względu na możliwość rozluźnienia gruntu przez maszyny. Dalsze roboty ziemne należy wykonywać ręcznie. - Wyrównanie, względnie podnoszenie poziomu dna wykopu przez podsypywanie gruntem miejscowym jest niedopuszczalne - Dno wykopów należy chronić przed zalaniem wodami powierzchniowymi i gruntowymi (gliny) - W przypadku zalania dna wykopu wodami powierzchniowymi lub gruntowymi należy przede wszystkim usunąć wodę, a następnie zbadać, czy nie nastąpiło przy tym naruszenie naturalnej struktury gruntu w podłożu. Rozluźnioną górną warstwę gruntu należy usunąć, zastępując ją do poziomu posadowienia chudym betonem B5 - Przy istnieniu na dnie wykopu w poziomie posadowienia gruntów spoistych, łatwo rozmakających, należy bezpośrednio po wykonaniu wykopów pokryć dno wykopu warstwą chudego betonu o gr.10cm gr. B-5. -Podczas wykonywania wykopów w warunkach zimowych należy ochronić podłoże gruntowe od przemarzania. - Przed nastaniem mrozów fundamenty powinny być zasypane do odpowiedniej wysokości gruntem lub ochronione w inny sposób tak, aby nie nastąpiło zjawisko spęcznienia gruntów pod fundamentami. - Wszelkie zmiany w konstrukcji budynku są niedopuszczalne bez zgody projektanta.

7 7 Uwaga specjalna: Przy realizacji budynku etapami roboty murów podziemia łącznie z fundamentem wspólnym należy wyprowadzić na wysokość cm i zabezpieczyć ten fragment muru przed korozją atmosferyczną do czasu realizacji tego segmentu. Poznań, styczeń 2008r. Opracowanie-Projektant:...
