Nowe zasady organizacji siłowni zewnętrznych. Dominik Berliński

Transkrypt

1 1 Nowe zasady organizacji siłowni zewnętrznych. Dominik Berliński

2 WSTĘP Centrum Kontroli Placów Zabaw: wiodąca pozycja w kontroli placów, nadajemy kierunek dla rozwoju, na rynku od 2006 roku, obecnie 4 inspektorów na terenie Warszawy, aktywny udział w normalizacji w polskich i europejskich komitetach 2

3 naszymi klientami: WSTĘP Eksperci CKPZ w projekcie Komisji Europejskiej: Bezpieczne place zabaw szkolenia, prezentacje, publikacje, kontrole. Kontrole 500 placów zabaw w rządowym programie Radosna Szkoła w 6 województwach w latach Szkolenia i kontrole. 3 Szkolenia. Warsztaty dla ponad 500 zarządców oraz dla Straży Miejskiej. Autorstwo Dziennika placu zabaw dla miejskich zarządców. Urzędy, szkoły, przedszkola, żłobki, wspólnoty i wspólnoty w całej Polsce. 40 producentów, sale zabaw, architekci i designerzy.

4 Ponadto: po naszych badaniach producenci uzyskiwali certyfikaty TÜV 4 WSTĘP Partnerstwo z telewizją Minimini + opiniowaliśmy projekt wystawy Bzzz! w Centrum nauki Kopernik oraz podziemnej Sali zabaw w Kopalni Soli Wieliczka publikujemy artykuły w prasie oraz występujemy w telewizji

5 WSTĘP 5 Nie tylko dzieci mają prawo do zabawy

6 WSTĘP 6 Od 2011 roku gwałtowna popularyzacja siłowni zewnętrznych.

7 WSTĘP 7 5 kroków do dobrej siłowni: 1. Projekt. 2. Wyposażenie. 3. Nawierzchnia. 4. Odbiór. 5. Nadzór.

8 PRAWO Prawo Budowlane mówi: Wyposażenie siłowni zewnętrznych to mała architektura są to obiekty budowlane Normy to wiedza techniczna, wg której należy budować i utrzymywać urządzenia siłowni. Instrukcje producenta to dokumentacja obiektu budowlanego 8 Podlegają obowiązkowej kontroli, co najmniej raz na 5 lat jak trzeba to częściej Konieczność dokonania zgłoszenia w wydziale architektury

9 NORMY 9 Dotychczas brak było specyficznych wymogów dla tego typu sprzętu. Bardzo spóźniona normalizacja produkty są powszechne a norma na etapie projektu.

10 NORMY 10

11 NORMY 11

12 NORMY 12

13 NORMY 13 Dotychczas: PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Ogólne wymagania bezpieczeństwa i metody badań. oraz PN-EN normy dotyczące siłowni wewnętrznych. Teraz: prpn-pren po angielsku na podstawie DIN 79000: Wyposażenie siłowni zewnętrznych montowane na stałe. Wymagania bezpieczeństwa i metody badań. W 2015 planowana Norma EN 16630, także dla Polski.

14 14 Wstęp do Normy Siłownie zewnętrzne oddzielamy od placów zabaw ogrodzeniami lub oddalamy Przeznaczone dla użytkowników od 14 roku życia lub powyżej 1,4 m wzrostu Jednak uwzględniono szereg wymogów z EN 1176

15 15 Wstęp do Normy To urządzenia rekreacyjne a nie wyczynowe nie mogą łatwo nadwyrężać. W przypadku niewłaściwego użytkowania nie są wykluczone przypadkowe stłuczenia, skręcenia lub złamania, np. przy upadku. Wskazane są regularne kursy dla początkujących

16 Norma 16

17 Wymogi ogólne 17 Sposób użytkowania jest oczywisty Przewidywać użytkowanie przez niepełnosprawnych Nieznacznie nieprawidłowe użytkowanie nie powinno powodować poważnych urazów. Sprzęt zachowuje sprawność także w okresach bezczynności

18 Wymogi ogólne 18 Nacisk karkowy Dźwiganie skrzyżne

19 Wytrzymałość 19 Stałe umocowanie na kotwach. Obliczenia lub obciążenia przy zastosowaniu metod EN Przyjmuje się 130 kg na użytkownika. Przy badaniach w naturze x2. Można wg. obliczeń.

20 20 Wykończenie Krawędzie, gwinty itp. jak w EN , dodatkowo:

21 Części ruchome 21 Zderzenia muszą być tłumione. Otwarte zderzacze mają średnicę min. 35mm. W obrębie głowy, ręki lub nogi bez otwartych zderzaczy. Przy ruchu wahadłowym ograniczenie ruchu <55 od pionu.

22 Części ruchome 22 Dyski obrotowe do stania mają zakres ruchu do 60 na stronę a tłumienie jest zapewnione od 45.

23 Części ruchome 23 Dyski obrotowe do siedzenia mają zakres ruchu do 105 na stronę a tłumienie jest zapewnione od 90.

24 Zakleszczenia 24 Zakleszczenia głowy i szyi (we wszystkich dostępnych otworach na O i U dla h>600mm) Zakleszczenie palców 8-25 mm (w ruchu wymuszonym lub ponad 1m, końce rur, otwory zmienne) Zakleszczenie stopy lub nogi (szczeliny 30mm) Zakleszczenie odzieży/włosów (test guzika)

25 Dostęp i zejście 25 Dostęp lub zejście z urządzenia odbywa się z bezpiecznej pozycji (np. w pozycji stojącej, siedząc prosto). W przypadku niestabilnej lub ruchomej powierzchni pozycji stojącej lub siedzącej, należy zapewnić elementy do chwytania przy wsiadaniu i wysiadaniu. Urządzenia do użytkowania na leżąco są wyposażone w elementy do chwytania lub elementy sadzające w celu uzyskania bezpiecznej pozycji.

26 26 Przestrzeń treningowa

27 27 Przestrzeń treningowa

28 28 Przestrzeń treningowa Zachodzenie dopuszczalne gdy wielostanowiskowe Upadek na element z h 60cm Przy użytkowaniu na siedząco przy pomocy rąk i nóg nie rozważa się upadku np. rowerek.

29 Nawierzchnie 29 Amortyzacja nawierzchni jak w Powyżej 2m upadku wymagane badanie EN Wymagania dla betonów jak w

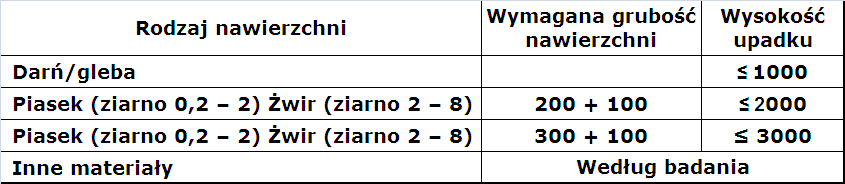

30 30 PN-EN ZABEZPIECZENIE PRZED UPADKIEM Należy stosować nawierzchnie amortyzujące od wysokości swobodnego upadku 600 mm. Wysokość swobodnego upadku na placach zabaw NIE POWINNA PRZEKRACZAĆ 3 m. Można stosować także korę i wióry

31 31 PN-EN FUNDAMENTY W przypadku montażu w sypkiej nawierzchni: 1. górna krawędź 400 mm od poziomu gruntu, lub 2. górna krawędź 200 mm od poziomu gruntu, ale specjalna budowa.

32 Informacje przy wejściu: od 14 lat, lub 1,4 m wzrostu REGULAMIN zapoznać się z instrukcjami na urządzeniach, upewnić się co do stanu zdrowia, zapobiegać przeciążeniu urządzeń. 32

33 Oznakowanie 33 Ikonka, podstawowa funkcja urządzenia instrukcja. informacje bezpieczeństwa (jeżeli dotyczy), maksymalna waga użytkownika (jeżeli dotyczy). Nazwa i adres producenta lub dystrybutora, identyfikacja produktu, rok produkcji, oznakowanie normą.

34 34 PN-EN OZNACZENIE URZĄDZEŃ Dodatkowo oznaczenie poziomu nawierzchni - ważne do montażu i konserwacji nawierzchni

35 Instrukcje 35 Ogólnie: W języku przeznaczenia, Czytelne, z ilustracjami, Informacje o montażu, użytkowaniu, kontroli i konserwacji, Zalecany certyfikat

36 Instrukcja montażu: Wymiary strefy i wysokość upadku, Wymagania dla nawierzchni, Gdy montaż podwykonawcy lub klienta to lista części, Wykaz części zamiennych, Etapy wznoszenia, czynności, Lista narządzi, Informacje o fundamentowaniu. Instrukcje 36

37 Instrukcja użytkowania: Instrukcje 37 Ograniczenie masy ciała, jeżeli dotyczy, Krótki i łatwy do zrozumienia opis funkcji sprzętu sportowego, Opis obchodzenia się z regulacją, Działania w okresie rozruchowym (np. dokręcanie połączeń)

38 Instrukcja kontroli: Bezpieczeństwo utrzymywane przez kontrolę i konserwację, Zalecenia częstotliwości (częstsze kontrole przy intensywnym użytkowaniu, zależne od materiałów i wieku urządzenia) Zalecenie 3 rodzajów kontroli: kontrola przez oględziny, funkcjonalna, roczna. Instrukcje 38

39 Instrukcja konserwacji: Smarowanie, dokręcanie, napinanie łańcuchów i lin, Natychmiastowa wymiana lub naprawa brakujących elementów, uszkodzonych lub zużytych, Utrzymanie odpowiedniej nawierzchni, Instrukcje Montaż części zamiennych, zgodnie z zaleceniami producenta Zwrócenie uwagi na specyfikę stosowanych materiałów, jeżeli są nietypowe 39

40 ALTERNATYWA 40 SKATEPARKI - BMX

41 ALTERNATYWA 41 SKATEPARKI - Rolki

42 ALTERNATYWA 42 SKATEPARKI - Skateboard

43 ALTERNATYWA 43 Prokour - nowość

44 ALTERNATYWA 44 Freestyle

45 ALTERNATYWA 45 Freestyle

46 ALTERNATYWA 46 Parkour equipment
