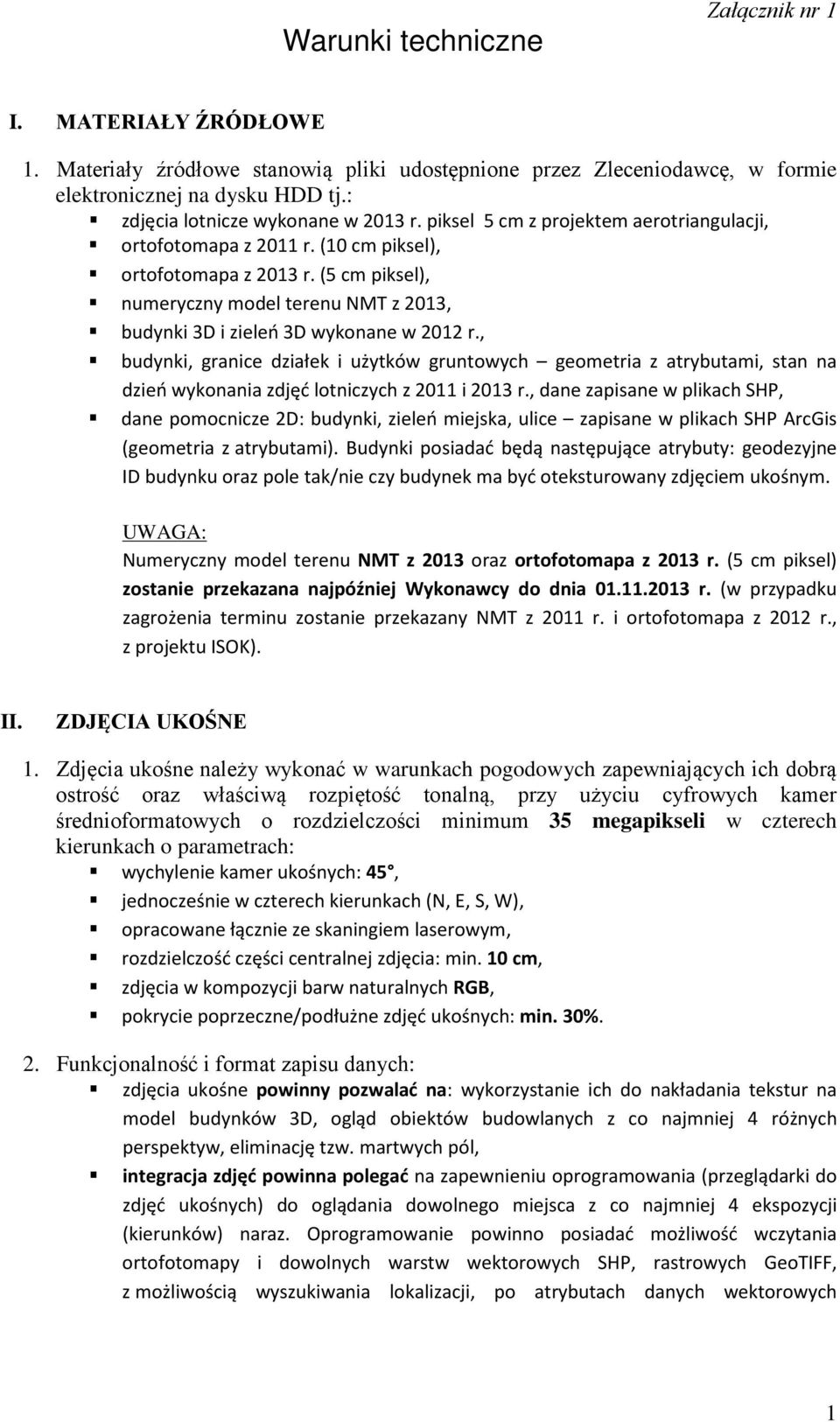

1 Warunki techniczne Załącznik nr 1 I. MATERIAŁY ŹRÓDŁOWE 1. Materiały źródłowe stanowią pliki udostępnione przez Zleceniodawcę, w formie elektronicznej na dysku HDD tj.: zdjęcia lotnicze wykonane w 2013 r. piksel 5 cm z projektem aerotriangulacji, ortofotomapa z 2011 r. (10 cm piksel), ortofotomapa z 2013 r. (5 cm piksel), numeryczny model terenu NMT z 2013, budynki 3D i zieleń 3D wykonane w 2012 r., budynki, granice działek i użytków gruntowych geometria z atrybutami, stan na dzień wykonania zdjęć lotniczych z 2011 i 2013 r., dane zapisane w plikach SHP, dane pomocnicze 2D: budynki, zieleń miejska, ulice zapisane w plikach SHP ArcGis (geometria z atrybutami). Budynki posiadać będą następujące atrybuty: geodezyjne ID budynku oraz pole tak/nie czy budynek ma być oteksturowany zdjęciem ukośnym. UWAGA: Numeryczny model terenu NMT z 2013 oraz ortofotomapa z 2013 r. (5 cm piksel) zostanie przekazana najpóźniej Wykonawcy do dnia r. (w przypadku zagrożenia terminu zostanie przekazany NMT z 2011 r. i ortofotomapa z 2012 r., z projektu ISOK). II. ZDJĘCIA UKOŚNE 1. Zdjęcia ukośne należy wykonać w warunkach pogodowych zapewniających ich dobrą ostrość oraz właściwą rozpiętość tonalną, przy użyciu cyfrowych kamer średnioformatowych o rozdzielczości minimum 35 megapikseli w czterech kierunkach o parametrach: wychylenie kamer ukośnych: 45, jednocześnie w czterech kierunkach (N, E, S, W), opracowane łącznie ze skaningiem laserowym, rozdzielczość części centralnej zdjęcia: min. 10 cm, zdjęcia w kompozycji barw naturalnych RGB, pokrycie poprzeczne/podłużne zdjęć ukośnych: min. 30%. 2. Funkcjonalność i format zapisu danych: zdjęcia ukośne powinny pozwalać na: wykorzystanie ich do nakładania tekstur na model budynków 3D, ogląd obiektów budowlanych z co najmniej 4 różnych perspektyw, eliminację tzw. martwych pól, integracja zdjęć powinna polegać na zapewnieniu oprogramowania (przeglądarki do zdjęć ukośnych) do oglądania dowolnego miejsca z co najmniej 4 ekspozycji (kierunków) naraz. Oprogramowanie powinno posiadać możliwość wczytania ortofotomapy i dowolnych warstw wektorowych SHP, rastrowych GeoTIFF, z możliwością wyszukiwania lokalizacji, po atrybutach danych wektorowych 1

2 np. nr działki, adres. Wymagana jest także funkcja pomiarów odległości i powierzchni na zdjęciach ukośnych oraz proste nawigowanie po wczytanych danych, przekazane zdjęcia mają mieć wyznaczoną georeferencję oraz obrys rzutu trapezowego, całość zapisane w geobazie ArcGis. każde zdjęcie będzie posiadać unikalne podstawowe informacje (m.in. nr zdjęcia, współrzędne, phi, omega, kappa, roll, pitch, yaw,), które zostaną umieszczone jako atrybuty w pliku SHP lub jako metadane. III. LOTNICZY SKANING LASEROWY LIDAR 1. Skanowanie laserowe należy zrealizować zgodnie z poniższymi wytycznymi: lotniczy skaning laserowy należy wykonać jednocześnie z opracowaniem zdjęć ukośnych, gęstość chmury punktów: nie mniej niż 20 punktów na m 2, pokrycie poprzeczne pomiędzy szeregami: min 50%, kąt skanowania: max 45, kierunek nalotu: wschód zachód lub północ południe, skanowanie przy użyciu zapisu pełnej fali (tzw. Full-Waveform), rejestracja i zapis sygnału intensywności odbicia (Intensity), dokładność pomiaru wysokości Z: mh 0,15 m. 2. Funkcjonalność i format zapisu danych: skaning laserowy LIDAR powinien pozwalać na: wykorzystanie go do budowy modeli 3D, dokonywanie pomiarów wysokości budynków, kątów nachylenia dachów, generowanie przekrojów, zapewnienie oprogramowania (przeglądarki) z możliwością przeglądania danych z lotniczego skaningu laserowego w kroju sekcyjnym mapy w skali 1:500. Ponadto wymagana jest funkcja pomiarów odległości i kątów oraz możliwość generowania przekrojów, wyrównana, sklasyfikowana chmura punktów, podzielona na arkusze w kroju sekcji mapy w skali 1:500, zapisana w układ współrzędnych xyz: PUWG 2000 strefa 6 (18 ) i wysokościowym w układzie odniesienia Kronsztad 86, klasyfikacja według rozwarstwienia: 1- przetworzone; niesklasyfikowane; 2 - grunt; 3 - roślinność; 4 - zabudowa i obiekty inżynieryjne; 5 - szum, dodatkowo należy nadać atrybut RGB IV. OPRACOWANIE DANYCH 3D 1. Opracowanie danych 3D należy zrealizować zgodnie z poniższymi wytycznymi: model budynków 3D: należy opracować na podstawie cyfrowych zdjęć lotniczych, danych pomocniczych 2D, zdjęć ukośnych i skaningu laserowego, dla wskazanego obszaru w załączniku 1a, co stanowi powierzchnię 35 km 2 (liczba budynków nie przekracza ), 2

3 w przypadku zgodności stanu ewidencyjnego ze stanem na zdjęciach lotniczych obrysy brył budynków 3D powinny pokrywać się z budynkami przekazanymi przez Zamawiającego wówczas należy zachować zgodność ich identyfikatora. W przypadku rozbieżności należy przyjąć stan zgodny ze zdjęciami lotniczymi i nadać obiektom odrębny identyfikator zaczynający się od ID 5000, w wersji LoD2 zgodnie z definicją standardu City GeographyMarkup Language, należy uwzględnić poziom szczegółowości: bryła budynku i struktura dachu (bez nakładania tekstur). Podstawa budynków, które są łącznikami muszą być na odpowiedniej wysokości (nie dotyczy bram). Wszystkie ściany budynków, łącznie z zabudową pierzejową lub bliźniaczą muszą być widoczne w modelu. dodatkowo dla ok. 50 budynków wskazanych przez Zamawiającego (dodatkowy atrybut do budynków) należy wykonać model budynków wraz z nałożeniem wysokorozdzielczych tekstur elewacji i dachów ze zdjęć ukośnych, stan na dzień wykonania lotniczego skaningu laserowego LIDAR, wymagana dokładność opracowania xyz: m xyz 0,20 m. model zieleni 3D: inwentaryzacja drzew obiekty punktowe (szata_drzewa_point) wraz z informacją atrybutową (KATEGORIA: drzewo_iglaste, drzewo_lisciaste; WYSOKOSC: wysokość względna; SZEROKOSC: szerokość korony) lub powierzchniowe (szata_pow_zadrzew_polyg) wraz z informacją atrybutową (KATEGORIA: powierzchnia_zadrzewiona; WYS_SR: wysokość średnia względna; GESTOSC: gęstość), wymienione powyżej obiekty widoczne na zdjęciach lotniczych, będą podlegały opracowaniu wówczas, gdy będą wyższe od 2 m, z wyłączeniem drzew owocowych, stan na dzień wykonania lotniczego skaningu laserowego LIDAR, wymagana dokładność opracowania xyz: m xyz 0,20 m, 2. Funkcjonalność i format zapisu danych: model budynków 3D: format zapisu: pliki COLLADA, FBX, DWG oraz w geobazie plikowej ESRI z FeatureClass Multipatch (w tej warstwie znajdować się będą również obiekty poteksturowane zdjęciami). Dodatkowo budynki oteksturowane należy przekazać Zamawiającemu w formacie Google Sketchup (każdy budynek musi stanowić odrębny plik Google Sketchup SKB, DAE, oraz KMZ bryła wraz z teksturami). Nazwy wszystkich plików powinny pochodzić od identyfikatora geodezyjnego budynków, nowe budynki 3D należy zintegrować z budynkami przekazanymi przez Zamawiającego, zachowując ich spójność topologiczną na styku opracowań. model zieleni 3D: format zapisu: mapa wektorowa składająca się z obiektów powierzchniowych i punktowych (pojedyncze drzewa lub obszary powierzchniowe) zapisana w pliku SHP (nazwy plików: szata_drzewa_point, szata_pow_zadrzew_polyg), który zawierać będzie geolokalizację wszystkich obiektów wraz z informacją atrybutową. 3

4 V. OPRACOWANIE OBIEKTOWEGO MODELU MIASTA 3D 1. Opracowanie obiektowego modelu miasta 3D należy zrealizować zgodnie z poniższymi wytycznymi: należy wygenerować w programie Autodesk Infrastructure Modeler 2013 model miasta 3D, składający się z dwóch opracowań z 2012 (25 tys. budynków, 80 tys. drzew) oraz z danych zleconych obecnie (razem ok. 50 tys. budynków ±5%). Budowa modelu powinna zostać podzielona na dwa etapy (ETAP 1 - opracowanie z 2012, ETAP 2 - opracowanie obecne), model powinien zostać przygotowany w dwóch wariantach: WARIANT 1 - stan rzeczywisty: zawierający następujące warstwy: NMT z 2013, zdrapowaną ortofotomapę z 2013, budynki 3D białe i oteksturowane (pliki COLLADA), modele drzew liściastych i iglastych, z zachowaniem ich wysokości oraz gęstości w przypadku powierzchni zadrzewionych, WARIANT 2 - stan projektowany: model składający się tylko z budynków białych (bez tekstur) zdrapowanych na płaszczyznę 0, w budynkach powinny wyświetlać się wszystkie ściany oraz ich podstawa powinna wiernie przylegać do płaszczyzny, z uwagi na ograniczenia sprzętowe dopuszcza się możliwość podziału modelu, zgodnie z krojem sekcyjnym mapy zasadniczej w skali 1:2000, zapewniając pracę w jednym projekcie na danych z kilku sekcji, modele należy zapisać w układ współrzędnych xyz: PUWG 2000 strefa 6 (18 ) i wysokościowym w układzie odniesienia Kronsztad 86 (z wyłączeniem wariantu 2), utworzony model miasta 3D powinien zapewnić kompatybilność z programem Autodesk InfraWorks VI. DETEKCJA ZMIAN ZABUDOWY I UŻYTKOWANIA TERENU 1. Wykonanie detekcji (analizy różnicowej) ortofotomapy z 2011 i 2013 r. należy zrealizować zgodnie z poniższymi wytycznymi: analiza danych źródłowych (weryfikacja danych): przeprowadzenie weryfikacji danych źródłowych ma na celu: doprowadzenie do zgodności danych wektorowych obrazujących geometrię użytków gruntowych (format SHP stan na dzień wykonania zdjęć lotniczych ortofotomapy z 2013 r.) z przekazaną ortofotomapą wykonaną w roku 2013, w zakresie zdefiniowanych wcześniej klas obiektów, wynik analizy powinien zostać przedstawiony w postaci raportu rozbieżności (plik XLS) zawierającego ilość zmian z podziałem na wcześniej zdefiniowane kategorie i klasy obiektów. Ponadto powinien zostać opracowany plik wektorowy w formacie SHP, który będzie zawierać geolokalizację wszystkich zmienionych obiektów wraz z informacją atrybutową (klasa i kategoria zmiany). 4

5 detekcja zmian budynków i użytkowania terenu: przeprowadzenie detekcji zmian budynków i użytkowania terenu ma na celu: detekcja budynków: określenie zmian geometrii budynków w oparciu o analizę różnicową ortofotomapy z roku 2011 i Wynik opracowania powinien zostać przedstawiony w postaci pliku wektorowego, zapisanego w formacie SHP, który zawierać będzie geolokalizację wszystkich zmienionych obiektów wraz z informacją atrybutową (kategoria zmiany), czy dany obiekt uległ: usunięciu Usunięcie, przebudowie Przebudowa, wybudowaniu Nowy Obiekt. Założenia: obiekty o powierzchni powyżej 30 m 2 lub o powierzchni mniejszej niż 30 m 2 w przypadku, gdy długość największego z wymiarów przekracza 8 m. detekcja użytkowania terenu: określenie zmian geometrii użytków gruntowych w oparciu o analizę różnicową ortofotomapy z roku 2011 i Wynik opracowania powinien zostać przedstawiony w postaci pliku wektorowego, zapisanego w formacie SHP, który zawierać będzie geolokalizację wszystkich zmienionych obiektów wraz z informacją atrybutową (kategoria zmiany) przedstawiającą klasę obiektu przed i po zmianie: klasa obiektu przed zmianą Nazwa Klasy klasa obiektów po zmianie Nazwa Klasy Klasy obiektów (dotyczy analizy danych źródłowych i detekcji użytkowania terenu): użytki rolne (w tym: R grunty rolne, S sady, S / R sad na roli, S / Ł sad na łące trwałej, S / Ps sad na pastwisku trwałym, Ł łąki trwałe, Ps pastwiska trwałe) grunty rolne zabudowane (w tym: B / R budynki na roli, B / Ł budynki na łące trwałej, B / Ps budynki na pastwisku trwałym) grunty leśne oraz zadrzewione i zakrzewione (w tym: Ls lasy, Lz grunty zadrzewione i zakrzewione, Lz / R grunty zadrzewione i zakrzewione na roli, Lz / Ł grunty zadrzewione i zakrzewione na łące trwałej, Lz / Ps grunty zadrzewione i zakrzewione na pastwisku trwałym) tereny mieszkaniowe zabudowy mieszkaniowej jednorodzinnej (B) tereny mieszkaniowe zabudowy mieszkaniowej wielorodzinnej (B) tereny przemysłowe (Ba) inne tereny zabudowane (Bi) zurbanizowane tereny niezabudowane (Bp) tereny rekreacyjno wypoczynkowe (Bz) tereny ogrodów działkowych (Bz) tereny boisk (Bz) użytki kopalne (K) drogi (dr) tereny kolejowe (Tk) inne tereny komunikacyjne (Ti) użytki ekologiczne nieużytki (N) grunty pod wodami (w tym: Wsr grunty pod stawami, W rowy, Wm grunty pod morskimi wodami wewnętrznymi, Wp grunty pod wodami powierzchniowymi płynącymi, Ws grunty pod wodami powierzchniowymi stojącymi) tereny różne (Tr) 5

6 2. Funkcjonalność i format zapisu danych: całość opracowania należy zapisać w plikach SHP z atrybutami, zachowując poprawność topologiczną, w układ współrzędnych xy PUWG 2000 strefa 6 (18 ). VII. WYMAGANE STANDARDY WYKONANIA PRZEDMIOTU UMOWY 1. Format opracowania i zapisu wszystkich danych powinien być zgodny ze standardami wykorzystywanymi w oprogramowaniu ArcGIS 10 lub 10.1 w postaci FeauteClass z obiektami Multipatch w geobazie plikowej, AutoCAD Map 3D 2013 i 2014, Autodesk Infrastructure Modeler 2013 i Autodesk InfraWorks 2014, dane przestrzenne zapisane w układzie współrzędnych xyz PUWG 2000 s.6 (za wyjątkiem danych w plikach KMZ) i wysokościowym w układzie odniesienia Kronsztad 86. VIII. ROZWINIĘCIE ZASTOSOWANYCH SKRÓTÓW NMT numeryczny model terenu, NMTP numeryczny model pokrycia terenu, LIDAR (Light Detection and Ranging) skaning laserowy, LoD2 poziom szczegółowości budynku 3D, zgodnie z definicją standardu City GeographyMarkup Language, LAS format wymiany danych ze skaningu laserowego (chmury punktów), TIN (Triangular Irregular Network) wektorowy model terenu w postaci nieregularnej siatki trójkątów, EGBiL Ewidencja gruntów budynków i lokali, PUWG 2000 Państwowy Układ Współrzędnych Geodezyjnych
