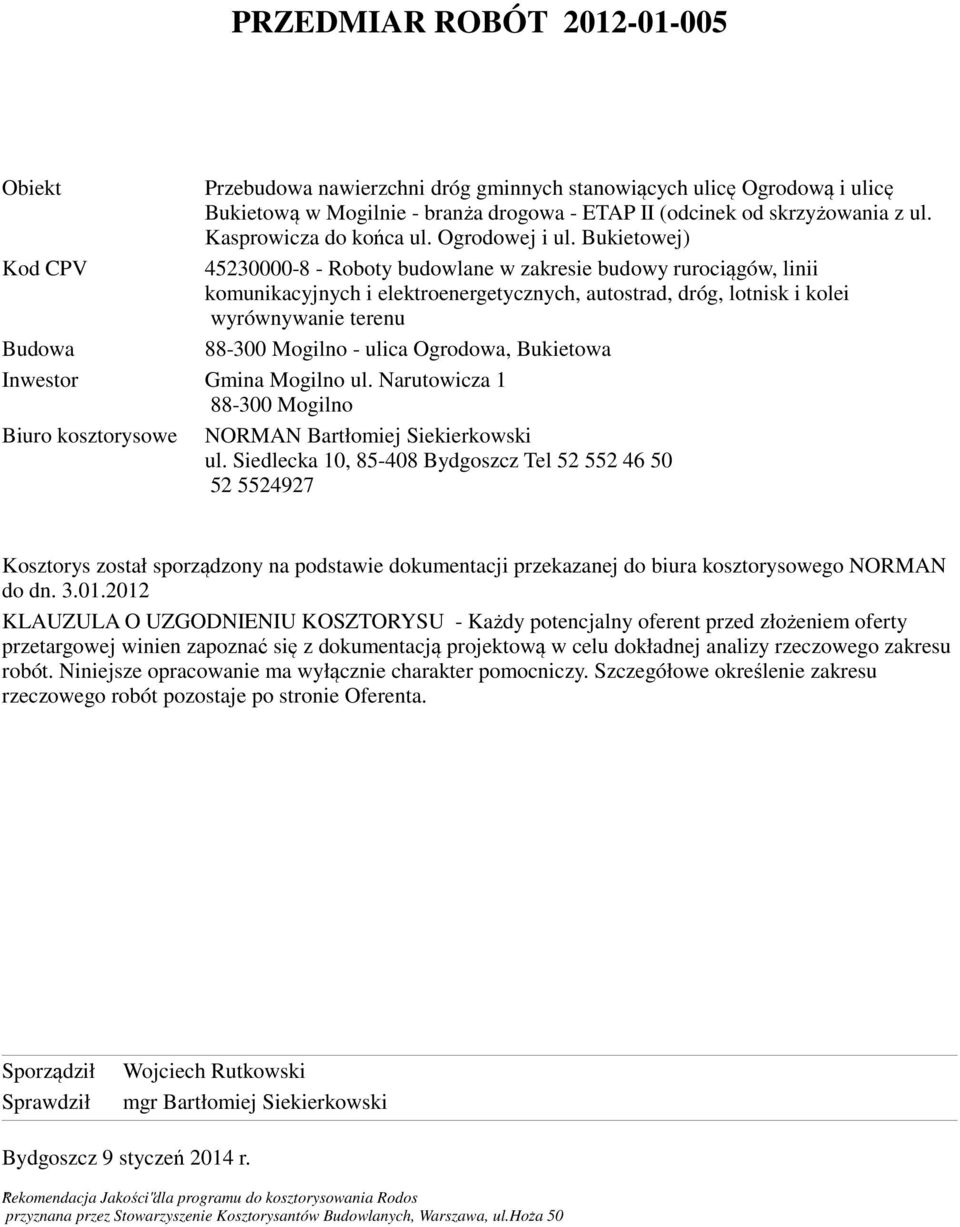

1 PRZEDMIAR ROBÓT Obiekt Przebudowa nawierzchni dróg gminnych stanowiących ulicę Ogrodową i ulicę Bukietową w Mogilnie - branża drogowa - ETAP II (odcinek od skrzyżowania z ul. Kasprowicza do końca ul. Ogrodowej i ul. Bukietowej) Kod CPV Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei wyrównywanie terenu Budowa Mogilno - ulica Ogrodowa, Bukietowa Inwestor Gmina Mogilno ul. Narutowicza Mogilno Biuro kosztorysowe NORMAN Bartłomiej Siekierkowski ul. Siedlecka 10, Bydgoszcz Tel Kosztorys został sporządzony na podstawie dokumentacji przekazanej do biura kosztorysowego NORMAN do dn KLAUZULA O UZGODNIENIU KOSZTORYSU - Każdy potencjalny oferent przed złożeniem oferty przetargowej winien zapoznać się z dokumentacją projektową w celu dokładnej analizy rzeczowego zakresu robót. Niniejsze opracowanie ma wyłącznie charakter pomocniczy. Szczegółowe określenie zakresu rzeczowego robót pozostaje po stronie Oferenta. Sporządził Sprawdził Wojciech Rutkowski mgr Bartłomiej Siekierkowski Bydgoszcz 9 styczeń 2014 r. "Rekomendacja Jakości"dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

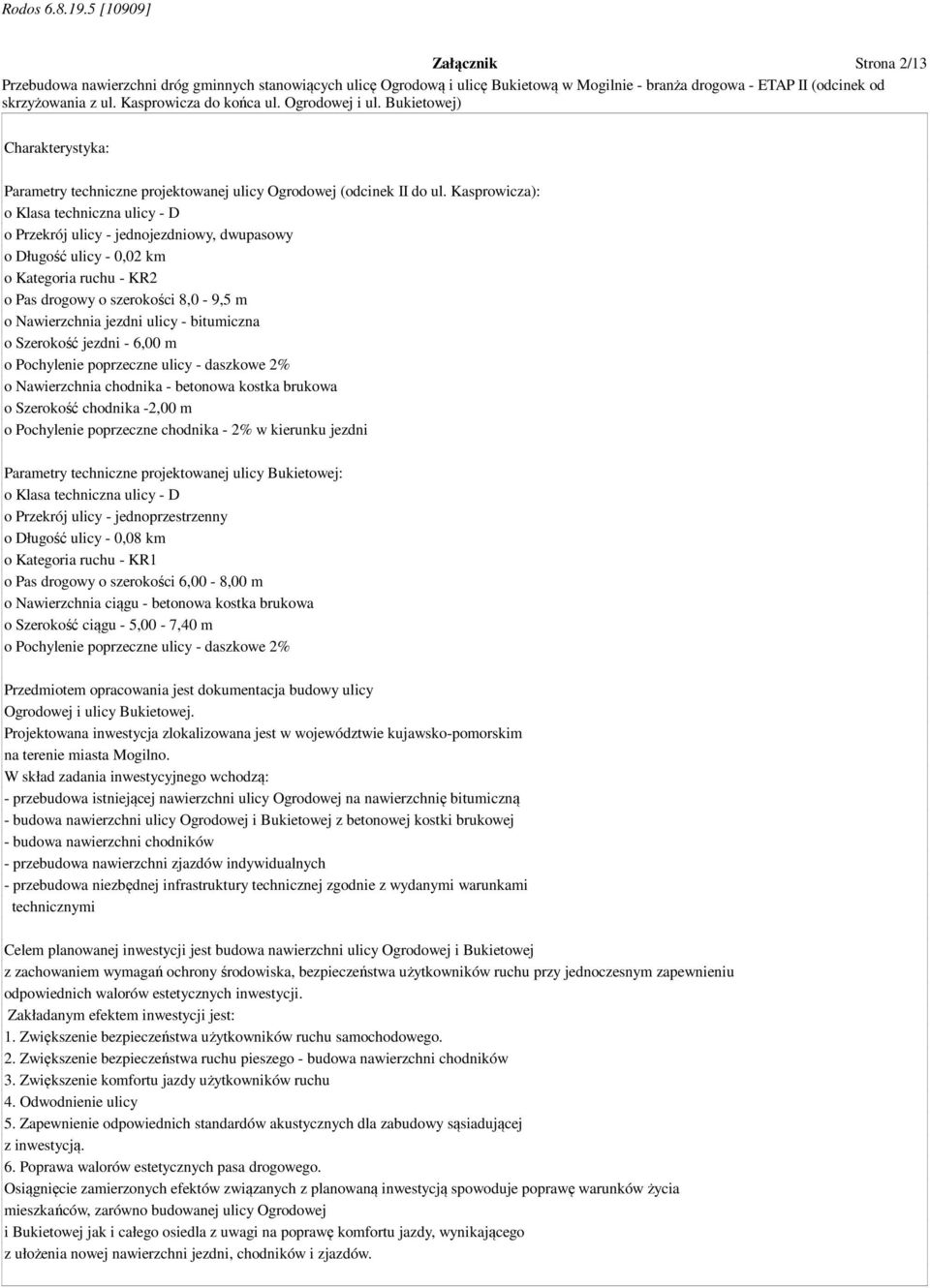

2 Załącznik Strona 2/13 Charakterystyka: Parametry techniczne projektowanej ulicy Ogrodowej (odcinek II do ul. Kasprowicza): o Klasa techniczna ulicy - D o Przekrój ulicy - jednojezdniowy, dwupasowy o Długość ulicy - 0,02 km o Kategoria ruchu - KR2 o Pas drogowy o szerokości 8,0-9,5 m o Nawierzchnia jezdni ulicy - bitumiczna o Szerokość jezdni - 6,00 m o Pochylenie poprzeczne ulicy - daszkowe 2% o Nawierzchnia chodnika - betonowa kostka brukowa o Szerokość chodnika -2,00 m o Pochylenie poprzeczne chodnika - 2% w kierunku jezdni Parametry techniczne projektowanej ulicy Bukietowej: o Klasa techniczna ulicy - D o Przekrój ulicy - jednoprzestrzenny o Długość ulicy - 0,08 km o Kategoria ruchu - KR1 o Pas drogowy o szerokości 6,00-8,00 m o Nawierzchnia ciągu - betonowa kostka brukowa o Szerokość ciągu - 5,00-7,40 m o Pochylenie poprzeczne ulicy - daszkowe 2% Przedmiotem opracowania jest dokumentacja budowy ulicy Ogrodowej i ulicy Bukietowej. Projektowana inwestycja zlokalizowana jest w województwie kujawsko-pomorskim na terenie miasta Mogilno. W skład zadania inwestycyjnego wchodzą: - przebudowa istniejącej nawierzchni ulicy Ogrodowej na nawierzchnię bitumiczną - budowa nawierzchni ulicy Ogrodowej i Bukietowej z betonowej kostki brukowej - budowa nawierzchni chodników - przebudowa nawierzchni zjazdów indywidualnych - przebudowa niezbędnej infrastruktury technicznej zgodnie z wydanymi warunkami technicznymi Celem planowanej inwestycji jest budowa nawierzchni ulicy Ogrodowej i Bukietowej z zachowaniem wymagań ochrony środowiska, bezpieczeństwa użytkowników ruchu przy jednoczesnym zapewnieniu odpowiednich walorów estetycznych inwestycji. Zakładanym efektem inwestycji jest: 1. Zwiększenie bezpieczeństwa użytkowników ruchu samochodowego. 2. Zwiększenie bezpieczeństwa ruchu pieszego - budowa nawierzchni chodników 3. Zwiększenie komfortu jazdy użytkowników ruchu 4. Odwodnienie ulicy 5. Zapewnienie odpowiednich standardów akustycznych dla zabudowy sąsiadującej z inwestycją. 6. Poprawa walorów estetycznych pasa drogowego. Osiągnięcie zamierzonych efektów związanych z planowaną inwestycją spowoduje poprawę warunków życia mieszkańców, zarówno budowanej ulicy Ogrodowej i Bukietowej jak i całego osiedla z uwagi na poprawę komfortu jazdy, wynikającego z ułożenia nowej nawierzchni jezdni, chodników i zjazdów.

3 Tabela przedmiaru robót Strona 3/13 Nr Podstawa Opis robót Jm Ilość 1 KNR /03 2 KNR /01 3 KNR /02 4 KNR /02 5 KNR /01 6 KNR /04 7 KNR /06 8 KNR /07 9 KNR /05 10 KNR /06 11 KNR /01 12 KNR /02 13 KNR 2-31u1 0511/02 1. Etap II 1.1. Ulica Ogrodowa Roboty przygotowawcze Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym 493/1000 km 0,493 razem km 0,493 Koryta o głębokości 20 cm wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV 493*5 m , ,66 m2 276,660 razem m ,660 Koryta wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV - za każde dalsze 5cm ponad 20cm (Krotność= 6) 493*5 m ,000 razem m ,000 Koryta wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV - za każde dalsze 5cm ponad 20cm (Krotność= 4) 12,77+12,7+12,69+12,63+12,59+12,37+21,48+24,35+12,42+12,54+12,54+12,93+9,58+10,9+11,18+ m2 276,660 11,15+10,77+10,69+10,72+10,25+10,66+10,87+23,28-25,4 razem m2 276,660 Koryta o głębokości 10cm wykonywane na poszerzeniach jezdni w gruncie kategorii II-IV 900,62 m2 900,620 razem m2 900,620 Profilowanie i zagęszczanie mechaniczne podłoża pod warstwy konstrukcyjne nawierzchni w gruncie kategorii I-IV 2741,66+900,62 m ,280 razem m ,280 Wywiezienie ziemi samochodami samowyładowczymi na odległość do 1km, grunt kategorii III 2465*0,5 m , *0,4 m3 110, ,62*0,1 m3 90,062 razem m , Podbudowy Warstwy podsypkowe cementowo-piaskowe zagęszczane mechanicznie o grubości po zagęszczeniu 3cm 493*5 m , ,66 m2 276,660 razem m ,660 Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm 493*5 m , ,6 m2 276,600 razem m ,600 Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm - za każdy dalszy 1cm (Krotność= 10) 2465 m ,000 razem m ,000 Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 12cm wykonywane sprzętem mechanicznym rolniczym 2741,66 m ,660 razem m ,660 Podbudowy z gruntu stabilizowanego cementem wykonywane sprzętem mechanicznym rolniczym - za każdy dalszy 1cm (Krotność= 3) 2741,66 m ,660 razem m , Nawierzchnia Warstwa ścieralna z betonowej kostki brukowej koloru szarego, gr. 8 cm, 493*5 m ,000

4 Tabela przedmiaru robót Strona 4/13 Nr Podstawa Opis robót Jm Ilość 14 KNR /02 15 KNR /04 16 KNR /05 17 KNR /03 18 KNR /02 19 KNR /03 20 KNR /05 21 KNR 2-31u1 0511/01 22 KNR /05 23 KNR /05 24 KNR /06 25 KNR 2-31u1 0300/03 26 KNR /04 27 KNR /06 28 KNR /02 29 KNR / Krawężniki obramowania obrzeża Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod krawężniki i ławy krawężnikowe razem m , ,99 m 1.358,990 razem m 1.358,990 Ława betonowa z oporem pod krawężniki z betonu B ,99*0,35*0,35 m3 166, ,99*0,15*0,2 m3-40,770 razem m3 125,706 Oporniki betonowe o wymiarach 12x25cm wtopione na podsypce cementowo-piaskowej 10+10,45+10,3+21, ,5+10+9,2+10+9,85+9,6+9,6+9,6+9,35+9,62+9,52+15 m 213,990 razem m 213,990 Krawężniki betonowe o wymiarach 15x30cm wystające na podsypce cementowo-piaskowej krawezniki m 1.145,000 razem m 1.145,000 Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod obrzeża 566,36 m 566,360 razem m 566,360 Ława betonowa zwykła pod obrzeża z betonu B ,16*0,16*566,36 m3 14,499 razem m3 14,499 Obrzeża betonowe o wymiarach 30x8cm na podsypce cementowo-piaskowej, z wypełnieniem spoin zaprawą cementową 29,5+29,5 m 59, m 56, ,9+26, ,6+36,3+5+7,8+180 m 451,360 razem m 566, Zjazdy Chodniki i place z betonowej kostki brukowej koloru czerwonego o grubości 8cm 12,77+12,7+12,69+12,63+12,59+12,37+21,48+24,35+12,42+12,54+12,54+12,93+9,58+10,9+11,18+ m2 276,660 11,15+10,77+10,69+10,72+10,25+10,66+10,87+23,28-25,4 razem m2 276,660 Warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie o grubości po zagęszczeniu 3cm Chodnik Warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie o grubości po zagęszczeniu 3cm m2 276, , ,58+60,4 m2 900,620 razem m2 900,620 Warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie - za każdy dalszy 1cm ponad 3cm Chodniki z kostki brukowej betonowej koloru grafitowego o grubości 6cm na podsypce cementowo-piaskowej Zieleń Mechaniczne zdjęcie spycharką warstwy ziemi urodzajnej z gruntu zadarnionego m2 900,620 m2 900, ,67*0,15 m3 27,101 razem m3 27,101 Wywiezienie ziemi samochodami samowyładowczymi na odległość do 1km, grunt kategorii III Ręczne rozścielenie ziemi urodzajnej z transportem taczkami na terenie płaskim Ręczne wykonanie trawników dywanowych siewem bez nawożenia w gruncie kategorii III m3 27,101 m3 27,101 14,8+15,53+4,06+0,88+1,3+1,3+24,28+77,6+40,92 m2 180,670

5 Tabela przedmiaru robót Strona 5/13 Nr Podstawa Opis robót Jm Ilość 30 KNR /03 31 KNR /01 32 KNR /02 33 KNR /04 34 KNR /06 35 KNR /07 36 KNR /05 37 KNR /01 38 KNR /02 39 KNR 2-31u1 0511/02 40 KNR /02 41 KNR /04 42 KNR /05 43 KNR /03 44 KNR /03 45 KNR / Ulica Bukietowa Roboty przygotowawcze Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym razem m2 180,670 82/1000 km 0,082 razem km 0,082 Koryta o głębokości 20 cm wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV 501,04 m2 501,040 razem m2 501,040 Koryta wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV - za każde dalsze 5cm ponad 20cm (Krotność= 4) m2 501,040 Profilowanie i zagęszczanie mechaniczne podłoża pod warstwy konstrukcyjne nawierzchni w gruncie kategorii I-IV 501,04 m2 501,040 razem m2 501,040 Wywiezienie ziemi samochodami samowyładowczymi na odległość do 1km, grunt kategorii III 501,04*0,4 m3 200,416 razem m3 200, Podbudowy Warstwy podsypkowe cementowo-piaskowe zagęszczane mechanicznie o grubości po zagęszczeniu 3cm m2 501,040 Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 12cm wykonywane sprzętem mechanicznym rolniczym Podbudowy z gruntu stabilizowanego cementem wykonywane sprzętem mechanicznym rolniczym - za każdy dalszy 1cm (Krotność= 3) Nawierzchnia Warstwa ścieralna z betonowej kostki brukowej koloru szarego, gr. 8 cm, Krawężniki obramowania obrzeża Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod krawężniki i ławy krawężnikowe m2 501,040 m2 501,040 m2 501,040 m2 501, ,39+9,74 m 168,130 razem m 168,130 Ława betonowa z oporem pod krawężniki z betonu B ,13*0,35*0,35 m3 20, ,13*0,15*0,2 m3-5,044 razem m3 15,552 Oporniki betonowe o wymiarach 12x25cm wtopione na podsypce cementowo-piaskowej 78,8+79,59 m 158,390 razem m 158,390 Krawężniki betonowe o wymiarach 15x30cm wystające na podsypce cementowo-piaskowej 7, m 9,740 razem m 9, Droga dojazdowa Roboty przygotowawcze Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym 42/1000 km 0,042 razem km 0,042 Koryta o głębokości 20 cm wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV

6 Tabela przedmiaru robót Strona 6/13 Nr Podstawa Opis robót Jm Ilość 46 KNR /02 47 KNR /01 48 KNR /02 49 KNR /04 50 KNR /06 51 KNR /07 52 KNR /05 53 KNR /01 54 KNR /02 55 KNR 2-31u1 0511/02 56 KNR /02 57 KNR /04 58 KNR /05 59 KNR /03 60 KNR /02 61 KNR /03 62 KNR /05 Koryta wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV - za każde dalsze 5cm ponad 20cm (Krotność= 4) Koryta o głębokości 10cm wykonywane na poszerzeniach jezdni w gruncie kategorii II-IV m2 109,610 Koryta wykonywane na poszerzeniach jezdni w gruncie kategorii II-IV - za każde dalsze 5cm ponad 10cm m2 109,610 Profilowanie i zagęszczanie mechaniczne podłoża pod warstwy konstrukcyjne nawierzchni w gruncie kategorii I-IV 250,5+109,61 m2 360,110 razem m2 360,110 Wywiezienie ziemi samochodami samowyładowczymi na odległość do 1km, grunt kategorii III 250,55*0,4 m3 100, ,61*0,15 m3 16,442 razem m3 116, Podbudowy Warstwy podsypkowe cementowo-piaskowe zagęszczane mechanicznie o grubości po zagęszczeniu 3cm Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 12cm wykonywane sprzętem mechanicznym rolniczym Podbudowy z gruntu stabilizowanego cementem wykonywane sprzętem mechanicznym rolniczym - za każdy dalszy 1cm (Krotność= 3) Nawierzchnia Warstwa ścieralna z betonowej kostki brukowej koloru szarego, gr. 8 cm, Krawężniki obramowania obrzeża Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod krawężniki i ławy krawężnikowe Ława betonowa z oporem pod krawężniki z betonu B-15 m 80,400 80,4*0,35*0,35 m3 9,849-80,4*0,15*0,2 m3-2,412 razem m3 7,437 Oporniki betonowe o wymiarach 12x25cm wtopione na podsypce cementowo-piaskowej 35,37+45,03 m 80,400 razem m 80,400 Krawężniki betonowe o wymiarach 15x30cm wystające na podsypce cementowo-piaskowej 6,99 m 6,990 razem m 6,990 Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod obrzeża Ława betonowa zwykła pod obrzeża z betonu B - 15 m 47,490 0,16*0,16*47,49 m3 1,216 razem m3 1,216 Obrzeża betonowe o wymiarach 30x8cm na podsypce cementowo-piaskowej, z wypełnieniem spoin zaprawą cementową m 47, Chodnik

7 Tabela przedmiaru robót Strona 7/13 Nr Podstawa Opis robót Jm Ilość 63 KNR /05 64 KNR /06 65 KNR 2-31u1 0300/03 66 KNR /03 67 KNR /03 68 KNR /01 69 KNR KNR KNR KNR KNR KNR KNR KNR KNR KNR KNR KNR /06 81 KNR /06 82 KNR /06 Warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie o grubości po zagęszczeniu 3cm Warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie - za każdy dalszy 1cm ponad 3cm Chodniki z kostki brukowej betonowej koloru grafitowego o grubości 6cm na podsypce cementowo-piaskowej 1.4. Organizacja ruchu Zdjęcie znaku B-22 Zdjęcie znaku B-21 Słupki do znaków drogowych z rur stalowych m2 109,610 m2 109,610 m2 109, szt 17,000 razem szt 17,000 Przymocowanie Znaku A-7 Przymocowanie Znaku A-20 Przymocowanie Znaku D-1 Przymocowanie Znaku D-2 Przymocowanie Znaku D-4a Przymocowanie Znaku D-4b Przymocowanie Znaku D-4c Przymocowanie Znaku D-6 Przymocowanie Znaku D-18a Przymocowanie Znaku T-6a Przymocowanie Znaku T-30c Linie na skrzyżowaniach i przejściach dla pieszych malowane mechanicznie - P-13 szt 3,000 szt 6,000 szt 6,000 szt 2,000 szt 6,000 3*0,2 m2 0,600 11*0,2 m2 2,200 razem m2 2,800 Linie na skrzyżowaniach i przejściach dla pieszych malowane mechanicznie - P-14 0,4*2*3 m2 2,400 razem m2 2,400 Linie na skrzyżowaniach i przejściach dla pieszych malowane mechanicznie -P 10 2,2*5*2 m2 22,000 2,2*7 m2 15,400 razem m2 37,400

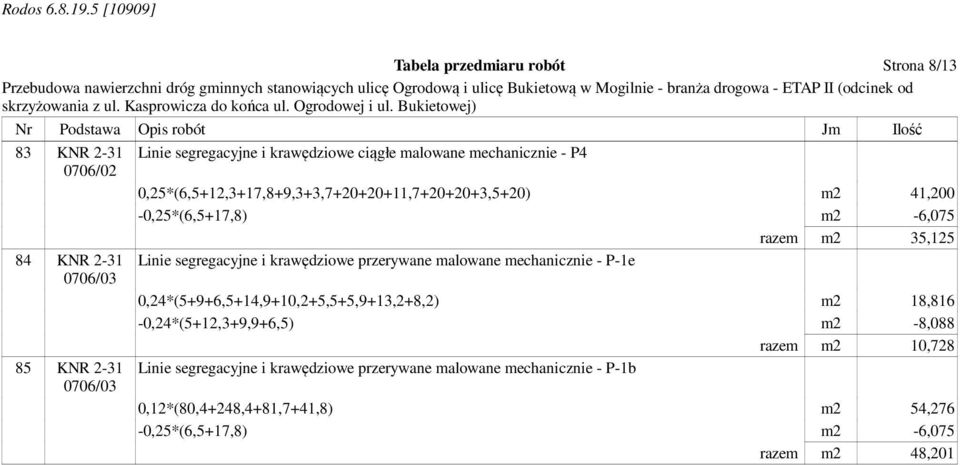

8 Tabela przedmiaru robót Strona 8/13 Nr Podstawa Opis robót Jm Ilość 83 KNR /02 84 KNR /03 85 KNR /03 Linie segregacyjne i krawędziowe ciągłe malowane mechanicznie - P4 0,25*(6,5+12,3+17,8+9,3+3, , ,5+20) m2 41,200-0,25*(6,5+17,8) m2-6,075 razem m2 35,125 Linie segregacyjne i krawędziowe przerywane malowane mechanicznie - P-1e 0,24*(5+9+6,5+14,9+10,2+5,5+5,9+13,2+8,2) m2 18,816-0,24*(5+12,3+9,9+6,5) m2-8,088 razem m2 10,728 Linie segregacyjne i krawędziowe przerywane malowane mechanicznie - P-1b 0,12*(80,4+248,4+81,7+41,8) m2 54,276-0,25*(6,5+17,8) m2-6,075 razem m2 48,201

9 Tabela elementów scalonych Strona 9/13 Nr Opis robót Wartość J.O. Ilość Wskaźnik 1. Etap II 1.1. Ulica Ogrodowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża Zjazdy Chodnik Zieleń 1.2. Ulica Bukietowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża 1.3. Droga dojazdowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża Chodnik 1.4. Organizacja ruchu Razem Podatek VAT Ogółem kosztorys

10 Tabela elementów szczegółowa Strona 10/13 Nr Opis robót Robocizna Materiały Sprzęt Kp Zysk Ogółem 1. Etap II 1.1. Ulica Ogrodowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża Zjazdy Chodnik Zieleń 1.2. Ulica Bukietowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża 1.3. Droga dojazdowa Roboty przygotowawcze Podbudowy Nawierzchnia Krawężniki obramowania obrzeża Chodnik 1.4. Organizacja ruchu Razem Podatek VAT Ogółem kosztorys

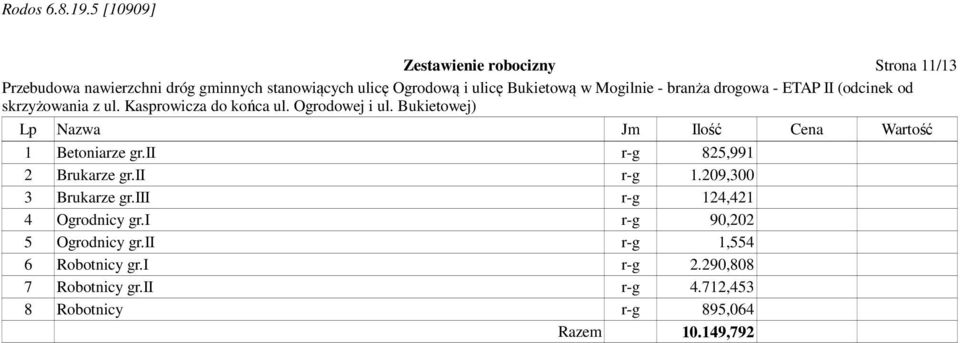

11 Zestawienie robocizny Strona 11/13 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarze gr.ii r-g 825,991 2 Brukarze gr.ii r-g 1.209,300 3 Brukarze gr.iii r-g 124,421 4 Ogrodnicy gr.i r-g 90,202 5 Ogrodnicy gr.ii r-g 1,554 6 Robotnicy gr.i r-g 2.290,808 7 Robotnicy gr.ii r-g 4.712,453 8 Robotnicy r-g 895,064 Razem ,792

12 Zestawienie materiałów Strona 12/13 Lp Nazwa Jm Ilość Cena Wartość 1 Beton zwykły C12/15 (B-15) m3 170,986 2 Cement portl,zwykły b.dod. CEM I 32,5-work t 69,838 3 Cement portlandzki 35 bez dodatków t 70,703 4 Deski iglaste obrzynane kl.iii 25mm m3 6,419 5 Farba chlorokauczukowa dm3 53,705 6 Gruz z betonu żwirowego m3 0,765 7 Kostka brukowa z betonu 6 cm, koloru grafitowego m ,742 8 Kostka brukowa z betonu 8 cm, koloru czerwonego m2 282,193 9 Kostka brukowa z betonu 8 cm, szara m , Krawędziaki iglaste kl.ii m3 1, Krawężnik bet.prostok.-100x25x10cm,szary m 461, Krawężnik bet.prostok.ścięty-100x30x15cm m 1.184, Nasiona traw kg 3, Obrzeże trawnikowe x30x8cm szare m 626, Piasek m3 340, Rozcieńczalnik do wyrob.poliuretan. og.st. dm3 17, Słupki drewniane iglaste o średnicy 70mm m3 0, Słupki z rur stalowych kg 185, Tablice znaków drogowych 4a 20 Tablice znaków drogowych A Tablice znaków drogowych A-7 szt 3, Tablice znaków drogowych D-1 szt 6, Tablice znaków drogowych D-18a szt 2, Tablice znaków drogowych D-2 25 Tablice znaków drogowych D-4b 26 Tablice znaków drogowych D-4c 27 Tablice znaków drogowych D-6 szt 6, Tablice znaków drogowych T-30c 29 Tablice znaków drogowych T-6a szt 6, Tłuczeń kamienny niesortowany t 1.634, Woda m3 313,739 Razem Materiały pomocnicze Razem

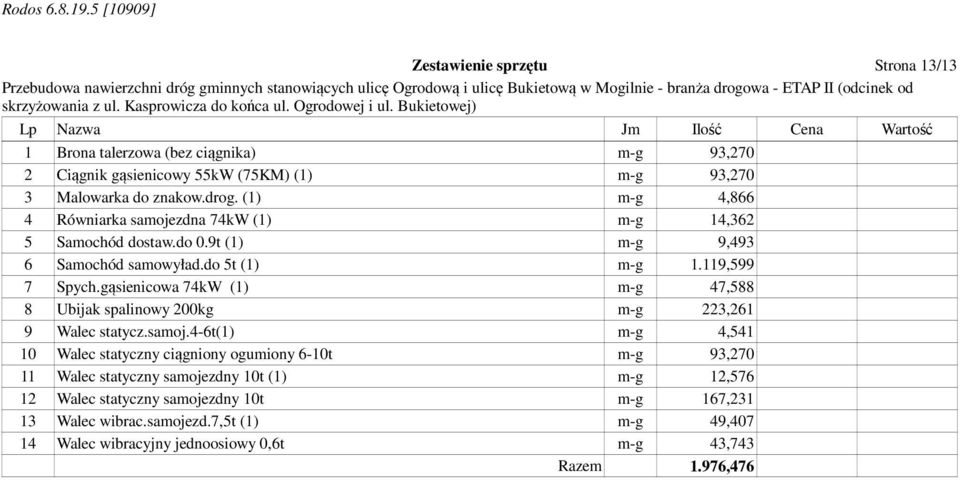

13 Zestawienie sprzętu Strona 13/13 Lp Nazwa Jm Ilość Cena Wartość 1 Brona talerzowa (bez ciągnika) m-g 93,270 2 Ciągnik gąsienicowy 55kW (75KM) (1) m-g 93,270 3 Malowarka do znakow.drog. (1) m-g 4,866 4 Równiarka samojezdna 74kW (1) m-g 14,362 5 Samochód dostaw.do 0.9t (1) m-g 9,493 6 Samochód samowyład.do 5t (1) m-g 1.119,599 7 Spych.gąsienicowa 74kW (1) m-g 47,588 8 Ubijak spalinowy 200kg m-g 223,261 9 Walec statycz.samoj.4-6t(1) m-g 4, Walec statyczny ciągniony ogumiony 6-10t m-g 93, Walec statyczny samojezdny 10t (1) m-g 12, Walec statyczny samojezdny 10t m-g 167, Walec wibrac.samojezd.7,5t (1) m-g 49, Walec wibracyjny jednoosiowy 0,6t m-g 43,743 Razem 1.976,476
