1 PRZEDMIAR ROBÓT Obiekt Budynek biurowy wraz z salą ekspozycyjną, parkingiem naziemnym, masztami, zjazdem z drogi publicznej, infrastrukturą zewnętrzną techniczną i zagospodarowaniem terenu - branża budowlana i zagospodarowanie terenu - drogi Budowa dz. nr ewid. 66/4 i 66/6 w obrębie przy ul. Al. Jerozolimskie 233 na terenie dzielnicy Ursus w Warszawie Inwestor ARBURG - POLSKA Sp. z o. o. ul. Polna Opacz KLAUZULA O UZGODNIENIU KOSZTORYSU - Każdy potencjalny oferent przed złożeniem oferty przetargowej winien zapoznać się z dokumentacją projektową w celu dokładnej analizy rzeczowego zakresu robót. Niniejsze opracowanie jest integralną częścią dokumentacji projektowej i nalezy je rozpatrywać łącznie. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 TABELA PRZEDMIARU ROBÓT Strona 2/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena 1. Zagospodarowanie terenu 1.1. Nawierzchnie Przebudowa skrzyżowania drogi wojewódzkiej nr 719 (Al. Jerozolimskie) z ul. Żywiecką Roboty przygotowawcze 1 KNNR /01 Odtworzenie trasy i punktów wysokościowych (29+127)/1000 = 0,156km 0,156 km r-g 56 Słupki drew.igl. fi 7-11 cm,dł.2,5 m m3 0,11 Samochód dostaw.do 0.9t (1) m-g 1, Roboty rozbiórkowe 2 KNR AT /04 Roboty remontowe - frezowanie nawierzchni bitumicznej o gr. 12 cm z wywozem materiału z rozbiórki na odl. do 1 km (Krotność= 1,2) 76 m2 r-g 0,024 Samochód samowyładowczy t m-g 0,056 Frezarka drog.wirtgen W 500(1) m-g 0, KNNR /04 Rozebranie nawierzchni z mas mineralno-bitumicznych gr. 16 cm mechanicznie (Krotność= 4) 42 m2 r-g 0,283 Sprężarka powietrza spalinowa 4-5 m3/min m-g 0,089 4 KNNR /02 Rozebranie podbudowy z kruszywa gr. 15 cm mechanicznie 42 m2 r-g 0,203 Spycharka gąsienicowa 74 kw (100 KM) m-g 0,0079 Zrywarka przyczepna m-g 0, KNNR /02 Rozebranie krawężników betonowych 20 x 30 cm na podsypce cementowo-piaskowej 12 m r-g 0,238 6 KNR /04 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym na odległość 1 km 17,18 m3 Samochód samowyładowczy 5 t m-g 0,177 7 KNR /05 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym - dodatek za każdy następny rozpoczęty 1 km - do 20 km (Krotność= 19) 28,58 m3 Samochód samowyładowczy 5 t m-g 0, Roboty ziemne 8 KNNR /06 Roboty ziemne wykonywane koparkami przedsiębiernymi o poj.łyżki 0.40 m3 w gr.kat. III-IV z transp.urobku na odl.do 1 km sam.samowyład. - 90% mechanicznie ( )*0.9 = 486,783m3 486,783 m3

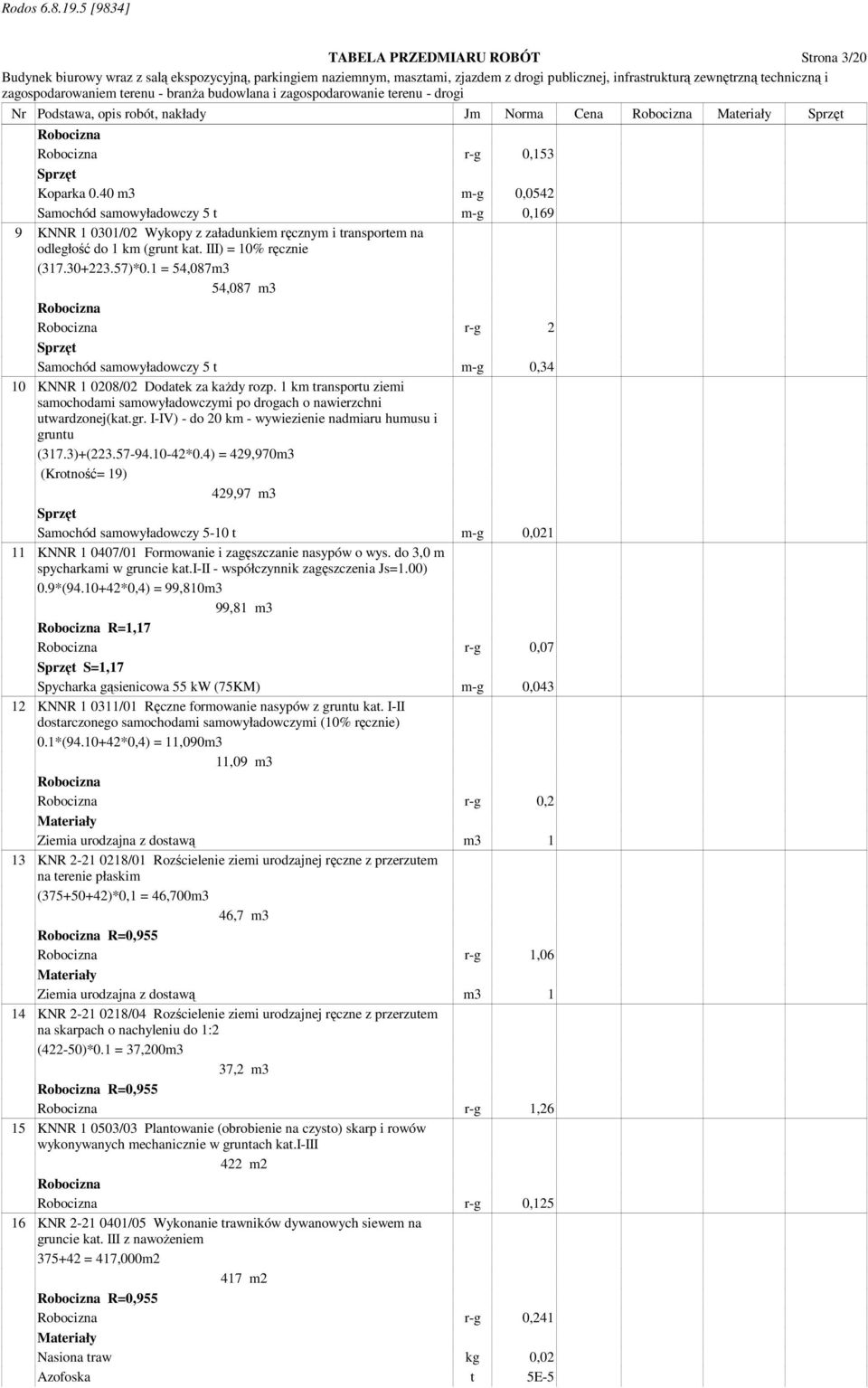

3 TABELA PRZEDMIARU ROBÓT Strona 3/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena r-g 0,153 Koparka 0.40 m3 m-g 0,0542 Samochód samowyładowczy 5 t m-g 0,169 9 KNNR /02 Wykopy z załadunkiem ręcznym i transportem na odległość do 1 km (grunt kat. III) = 10% ręcznie ( )*0.1 = 54,087m3 54,087 m3 r-g 2 Samochód samowyładowczy 5 t m-g 0,34 10 KNNR /02 Dodatek za każdy rozp. 1 km transportu ziemi samochodami samowyładowczymi po drogach o nawierzchni utwardzonej(kat.gr. I-IV) - do 20 km - wywiezienie nadmiaru humusu i gruntu (317.3)+( *0.4) = 429,970m3 (Krotność= 19) 429,97 m3 Samochód samowyładowczy 5-10 t m-g 0, KNNR /01 Formowanie i zagęszczanie nasypów o wys. do 3,0 m spycharkami w gruncie kat.i-ii - współczynnik zagęszczenia Js=1.00) 0.9*( *0,4) = 99,810m3 99,81 m3 R=1,17 r-g 0,07 S=1,17 Spycharka gąsienicowa 55 kw (75KM) m-g 0, KNNR /01 Ręczne formowanie nasypów z gruntu kat. I-II dostarczonego samochodami samowyładowczymi (10% ręcznie) 0.1*( *0,4) = 11,090m3 11,09 m3 r-g 0,2 Ziemia urodzajna z dostawą m KNR /01 Rozścielenie ziemi urodzajnej ręczne z przerzutem na terenie płaskim ( )*0,1 = 46,700m3 46,7 m3 R=0,955 r-g 1,06 Ziemia urodzajna z dostawą m KNR /04 Rozścielenie ziemi urodzajnej ręczne z przerzutem na skarpach o nachyleniu do 1:2 (422-50)*0.1 = 37,200m3 37,2 m3 R=0,955 r-g 1,26 15 KNNR /03 Plantowanie (obrobienie na czysto) skarp i rowów wykonywanych mechanicznie w gruntach kat.i-iii 422 m2 r-g 0, KNR /05 Wykonanie trawników dywanowych siewem na gruncie kat. III z nawożeniem = 417,000m2 417 m2 R=0,955 r-g 0,241 Nasiona traw kg 0,02 Azofoska t 5E-5

4 TABELA PRZEDMIARU ROBÓT Strona 4/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena 17 KNR /05 Wykonanie trawników dywanowych siewem na skarpach przy uprawie ręcznej na gruncie kat. III z nawożeniem 422 m2 R=0,955 r-g 0,5128 Nasiona traw kg 0,04 Azofoska t 5E Roboty drogowe 18 KNNR /03 Profilowanie i zagęszczanie podłoża wykonywane mechanicznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni jezdni *127 = 464,450m2 464,45 m2 r-g 0,0022 Woda m3 0,0046 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0041 Walec wibracyjny samojezdny m-g 0,0041 Spycharka gąsienicowa 55 kw (75KM) m-g 0, KNNR /01 Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni chodników i poboczy 192 m2 r-g 0,145 Woda m3 0,005 pomocnicze % 0,2 Walec wibracyjny jednoosiowy 0.6 t m-g 0, KNNR /02 analogia Podbudowy z gruntu stabilizowanego cementem Rm = 2,5 MPa w ilości 25 kg/m2, warstwa gr.25 cm *127 = 464,450m2 (Krotność= 1,66) 464,45 m2 r-g 0,251 Cement portlandzki 35 zwykły bez dodatków t 0,02529 Krawędziaki iglaste kl. II m3 0,0005 Pospółka m3 0,0512 Piasek m3 0,0412 Woda m3 0,1 pomocnicze % 0,2 Walec statyczny samojezdny m-g 0,0036 Ciągnik gąsiennicowy 55 kw (75KM) m-g 0,0246 Walec statyczny samojezdny m-g 0,0246 Mieszarka do stabilizacji gruntu doczepna (bez ciągnika) szerokości m-g 0,0246 1,9-2,3 m Gruntofrezarka (bez ciągnika) kpl. m-g 0, KNNR /06 Warstwa mrozoochronna z pospółki gr. 15 cm 420 m2 r-g 0,0109 Pospółka m3 0,184 Woda m3 0,015 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,003

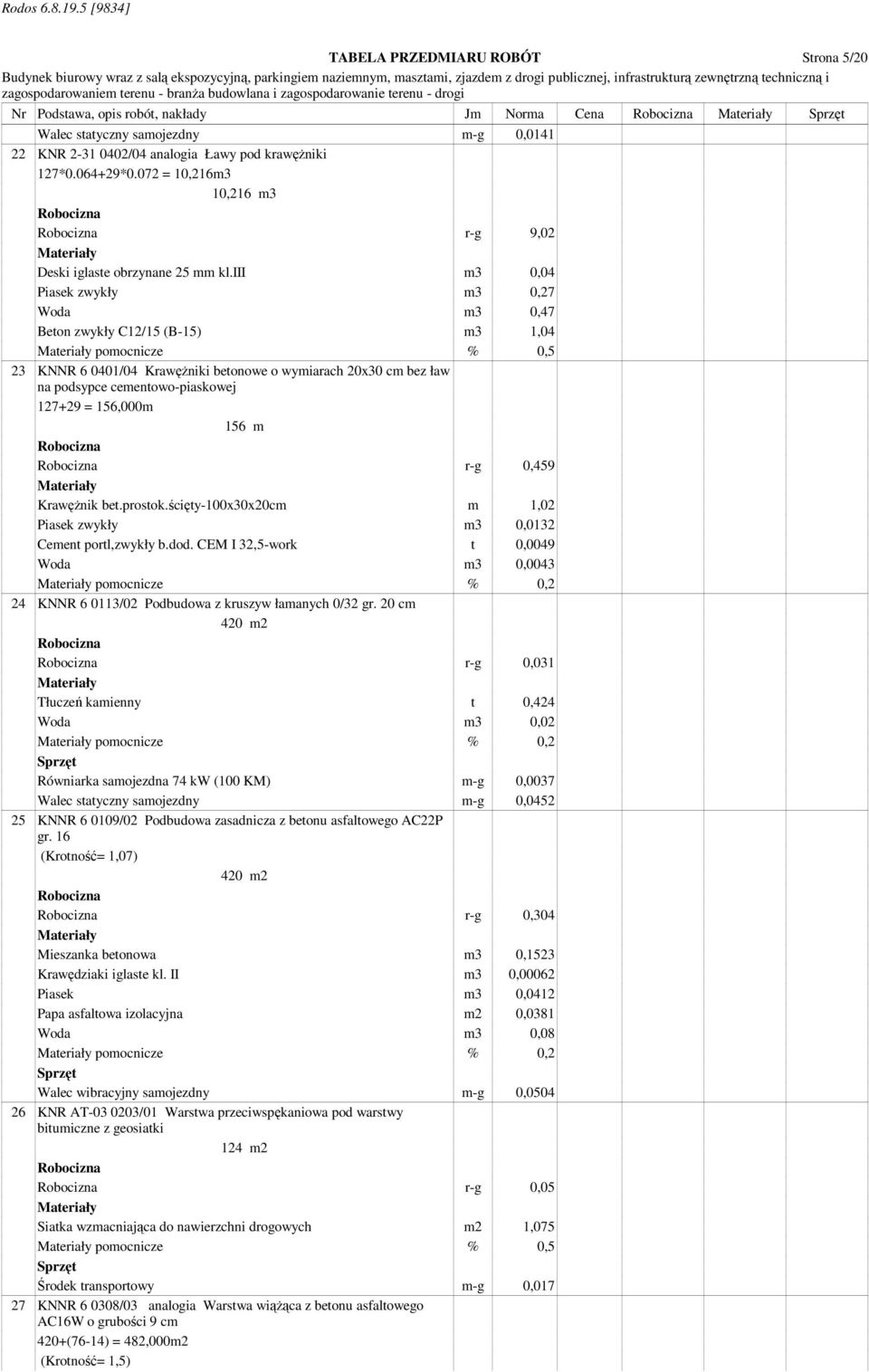

5 TABELA PRZEDMIARU ROBÓT Strona 5/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Walec statyczny samojezdny m-g 0, KNR /04 analogia Ławy pod krawężniki 127* *0.072 = 10,216m3 10,216 m3 r-g 9,02 Deski iglaste obrzynane 25 mm kl.iii m3 0,04 Piasek zwykły m3 0,27 Woda m3 0,47 Beton zwykły C12/15 (B-15) m3 1,04 pomocnicze % 0,5 23 KNNR /04 Krawężniki betonowe o wymiarach 20x30 cm bez ław na podsypce cementowo-piaskowej = 156,000m 156 m r-g 0,459 Krawężnik bet.prostok.ścięty-100x30x20cm m 1,02 Piasek zwykły m3 0,0132 Cement portl,zwykły b.dod. CEM I 32,5-work t 0,0049 Woda m3 0,0043 pomocnicze % 0,2 24 KNNR /02 Podbudowa z kruszyw łamanych 0/32 gr. 20 cm 420 m2 r-g 0,031 Tłuczeń kamienny t 0,424 Woda m3 0,02 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0037 Walec statyczny samojezdny m-g 0, KNNR /02 Podbudowa zasadnicza z betonu asfaltowego AC22P gr. 16 (Krotność= 1,07) 420 m2 r-g 0,304 Mieszanka betonowa m3 0,1523 Krawędziaki iglaste kl. II m3 0,00062 Piasek m3 0,0412 Papa asfaltowa izolacyjna m2 0,0381 Woda m3 0,08 pomocnicze % 0,2 Walec wibracyjny samojezdny m-g 0, KNR AT /01 Warstwa przeciwspękaniowa pod warstwy bitumiczne z geosiatki 124 m2 r-g 0,05 Siatka wzmacniająca do nawierzchni drogowych m2 1,075 pomocnicze % 0,5 Środek transportowy m-g 0, KNNR /03 analogia Warstwa wiążąca z betonu asfaltowego AC16W o grubości 9 cm 420+(76-14) = 482,000m2 (Krotność= 1,5)

6 TABELA PRZEDMIARU ROBÓT Strona 6/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena 482 m2 r-g 0,0456 Mieszanka mineralno-asfaltowa standard I t 0,1493 pomocnicze % 0,2 Rozkładarka mas bitumicznych o szer. 4.0 m m-g 0,0102 Walec statyczny samojezdny m-g 0,0102 Samochód samowyładowczy 5 t m-g 0, KNNR /01 Warstwa ścieralna z SMA o grubości 3 cm = 496,000m2 496 m2 r-g 0,0308 Mieszanka mineralno-asfaltowa standard I t 0,0765 pomocnicze % 0,2 Rozkładarka mas bitumicznych o szer. 4.0 m m-g 0,0056 Walec statyczny samojezdny m-g 0,0056 Walec statyczny samojezdny m-g 0,0056 Samochód samowyładowczy 5 t m-g 0, KNNR /06 Pobocze z kruszywa łamanego gr. 15 cm 192 m2 r-g 0,0309 Tłuczeń kamienny t 0,318 Miał kamienny t 0,0143 Woda m3 0,015 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0039 Walec statyczny samojezdny m-g 0, Stała organizacja ruchu 30 KNNR /08 Zdjęcie tablic znaków drogowych D = 6,000szt. 6 szt. R=1,2 r-g 0, KNNR /08 Rozebranie słupków do znaków - obok czynnego pasa jezdni ( poj) D = 3,000szt 3 szt R=1,2 r-g 0, KNNR /08 Przestawienie znaków D = 2,000szt. 2 szt. r-g 0, KNNR /01 Pionowe znaki drogowe - słupki z rur stalowych D = 12,000szt. 12 szt. R=1,2 r-g 0,753 Słupki z rur stalowych o średnicy 70 mm kg 19,63 pomocnicze % 0,2 34 KNNR /05 Pionowe znaki drogowe ostrzegawcze typu A o pow. ponad 0.3 m2 2+1 = 3,000szt. 3 szt.

7 TABELA PRZEDMIARU ROBÓT Strona 7/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 35 KNNR /05 Pionowe znaki drogowe nakazu typu C o pow. ponad 0.3 m2 2 szt. r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 36 KNNR /05 Pionowe znaki drogowe informacyjne typu D o pow. ponad 0.3 m = 4,000szt. 4 szt. r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 37 KNNR /05 Pionowe znaki drogowe typu F-10 o pow. ponad 0.3 m2 2 szt. r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 38 KNNR /07 Pionowe znaki drogowe - tablica prowadząca U-3d o pow. ponad 0.3 m2 1 szt. r-g 1,27 Tablice znaków drogowych szt 1 pomocnicze % 0,2 39 KNNR /03 Oznakowanie poziome jezdni farbą chlorokauczukową - linie segregacyjne i krawędziowe przerywane malowane mechanicznie - obok czynnego pasa jezdni ( poj) D = 10,600m2 10,6 m2 R=1,2 r-g 0,189 Farba chlorokauczukowa dm3 0,393 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,126 pomocnicze % 0,2 Malowarka do znakowania dróg m-g 0,0464 Samochód dostaw.do 0.9t (1) m-g 0, KNNR /02 Oznakowanie poziome jezdni farbą chlorokauczukową - linie segregacyjne i krawędziowe ciągłe malowane mechanicznie - obok czynnego pasa jezdni ( poj) D = 55,920m2 55,92 m2 R=1,2 r-g 0,105 Farba chlorokauczukowa dm3 0,393 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,126 pomocnicze % 0,2 Malowarka do znakowania dróg m-g 0,0232

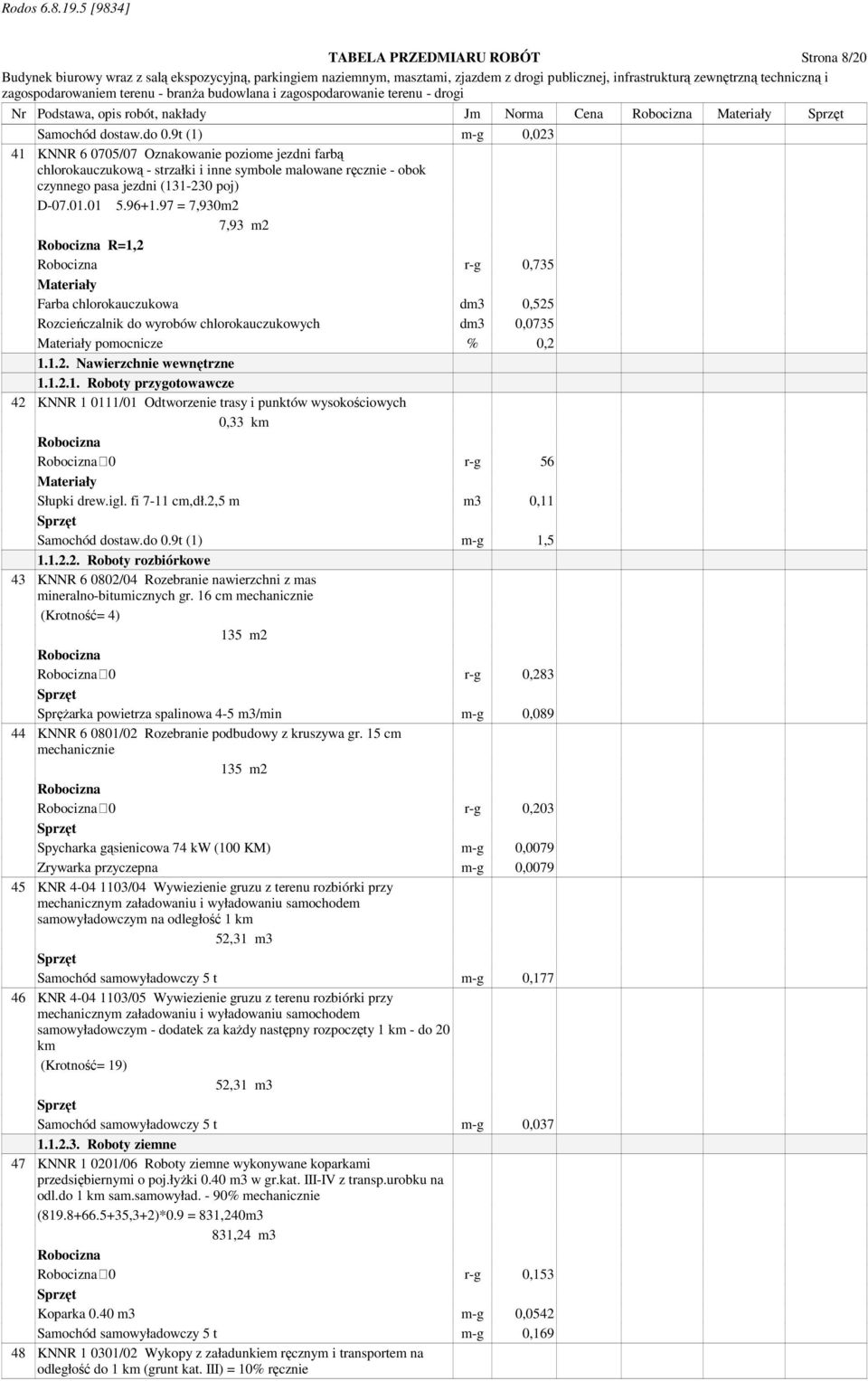

8 TABELA PRZEDMIARU ROBÓT Strona 8/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Samochód dostaw.do 0.9t (1) m-g 0, KNNR /07 Oznakowanie poziome jezdni farbą chlorokauczukową - strzałki i inne symbole malowane ręcznie - obok czynnego pasa jezdni ( poj) D = 7,930m2 7,93 m2 R=1,2 r-g 0,735 Farba chlorokauczukowa dm3 0,525 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,0735 pomocnicze % 0, Nawierzchnie wewnętrzne Roboty przygotowawcze 42 KNNR /01 Odtworzenie trasy i punktów wysokościowych 0,33 km 0 r-g 56 Słupki drew.igl. fi 7-11 cm,dł.2,5 m m3 0,11 Samochód dostaw.do 0.9t (1) m-g 1, Roboty rozbiórkowe 43 KNNR /04 Rozebranie nawierzchni z mas mineralno-bitumicznych gr. 16 cm mechanicznie (Krotność= 4) 135 m2 0 r-g 0,283 Sprężarka powietrza spalinowa 4-5 m3/min m-g 0, KNNR /02 Rozebranie podbudowy z kruszywa gr. 15 cm mechanicznie 135 m2 0 r-g 0,203 Spycharka gąsienicowa 74 kw (100 KM) m-g 0,0079 Zrywarka przyczepna m-g 0, KNR /04 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym na odległość 1 km 52,31 m3 Samochód samowyładowczy 5 t m-g 0, KNR /05 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym - dodatek za każdy następny rozpoczęty 1 km - do 20 km (Krotność= 19) 52,31 m3 Samochód samowyładowczy 5 t m-g 0, Roboty ziemne 47 KNNR /06 Roboty ziemne wykonywane koparkami przedsiębiernymi o poj.łyżki 0.40 m3 w gr.kat. III-IV z transp.urobku na odl.do 1 km sam.samowyład. - 90% mechanicznie ( ,3+2)*0.9 = 831,240m3 831,24 m3 0 r-g 0,153 Koparka 0.40 m3 m-g 0,0542 Samochód samowyładowczy 5 t m-g 0, KNNR /02 Wykopy z załadunkiem ręcznym i transportem na odległość do 1 km (grunt kat. III) = 10% ręcznie

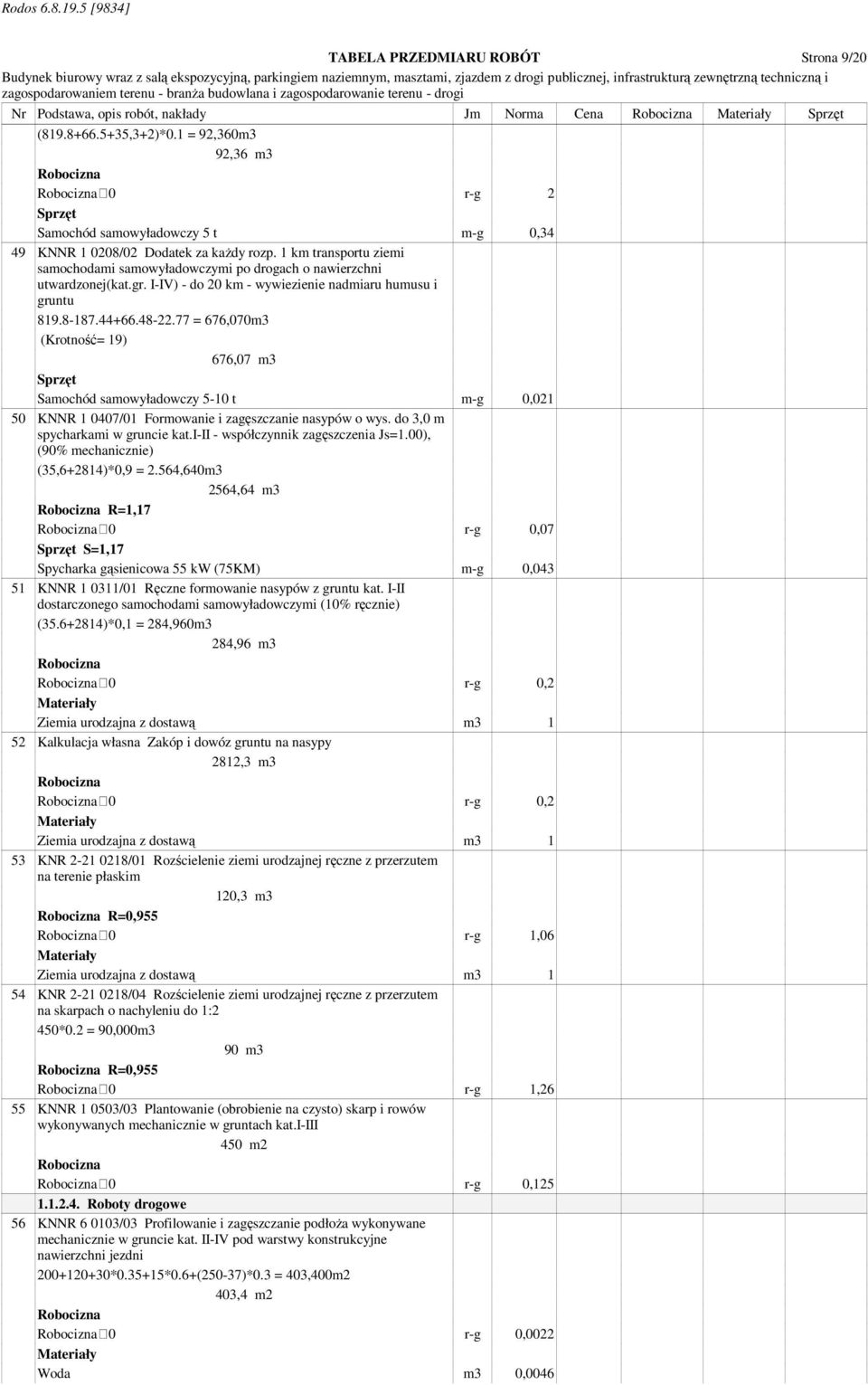

9 TABELA PRZEDMIARU ROBÓT Strona 9/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena ( ,3+2)*0.1 = 92,360m3 92,36 m3 0 r-g 2 Samochód samowyładowczy 5 t m-g 0,34 49 KNNR /02 Dodatek za każdy rozp. 1 km transportu ziemi samochodami samowyładowczymi po drogach o nawierzchni utwardzonej(kat.gr. I-IV) - do 20 km - wywiezienie nadmiaru humusu i gruntu = 676,070m3 (Krotność= 19) 676,07 m3 Samochód samowyładowczy 5-10 t m-g 0, KNNR /01 Formowanie i zagęszczanie nasypów o wys. do 3,0 m spycharkami w gruncie kat.i-ii - współczynnik zagęszczenia Js=1.00), (90% mechanicznie) (35,6+2814)*0,9 = 2.564,640m3 2564,64 m3 R=1,17 0 r-g 0,07 S=1,17 Spycharka gąsienicowa 55 kw (75KM) m-g 0, KNNR /01 Ręczne formowanie nasypów z gruntu kat. I-II dostarczonego samochodami samowyładowczymi (10% ręcznie) ( )*0,1 = 284,960m3 284,96 m3 0 r-g 0,2 Ziemia urodzajna z dostawą m Kalkulacja własna Zakóp i dowóz gruntu na nasypy 2812,3 m3 0 r-g 0,2 Ziemia urodzajna z dostawą m KNR /01 Rozścielenie ziemi urodzajnej ręczne z przerzutem na terenie płaskim 120,3 m3 R=0,955 0 r-g 1,06 Ziemia urodzajna z dostawą m KNR /04 Rozścielenie ziemi urodzajnej ręczne z przerzutem na skarpach o nachyleniu do 1:2 450*0.2 = 90,000m3 90 m3 R=0,955 0 r-g 1,26 55 KNNR /03 Plantowanie (obrobienie na czysto) skarp i rowów wykonywanych mechanicznie w gruntach kat.i-iii 450 m2 0 r-g 0, Roboty drogowe 56 KNNR /03 Profilowanie i zagęszczanie podłoża wykonywane mechanicznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni jezdni * *0.6+(250-37)*0.3 = 403,400m2 403,4 m2 0 r-g 0,0022 Woda m3 0,0046

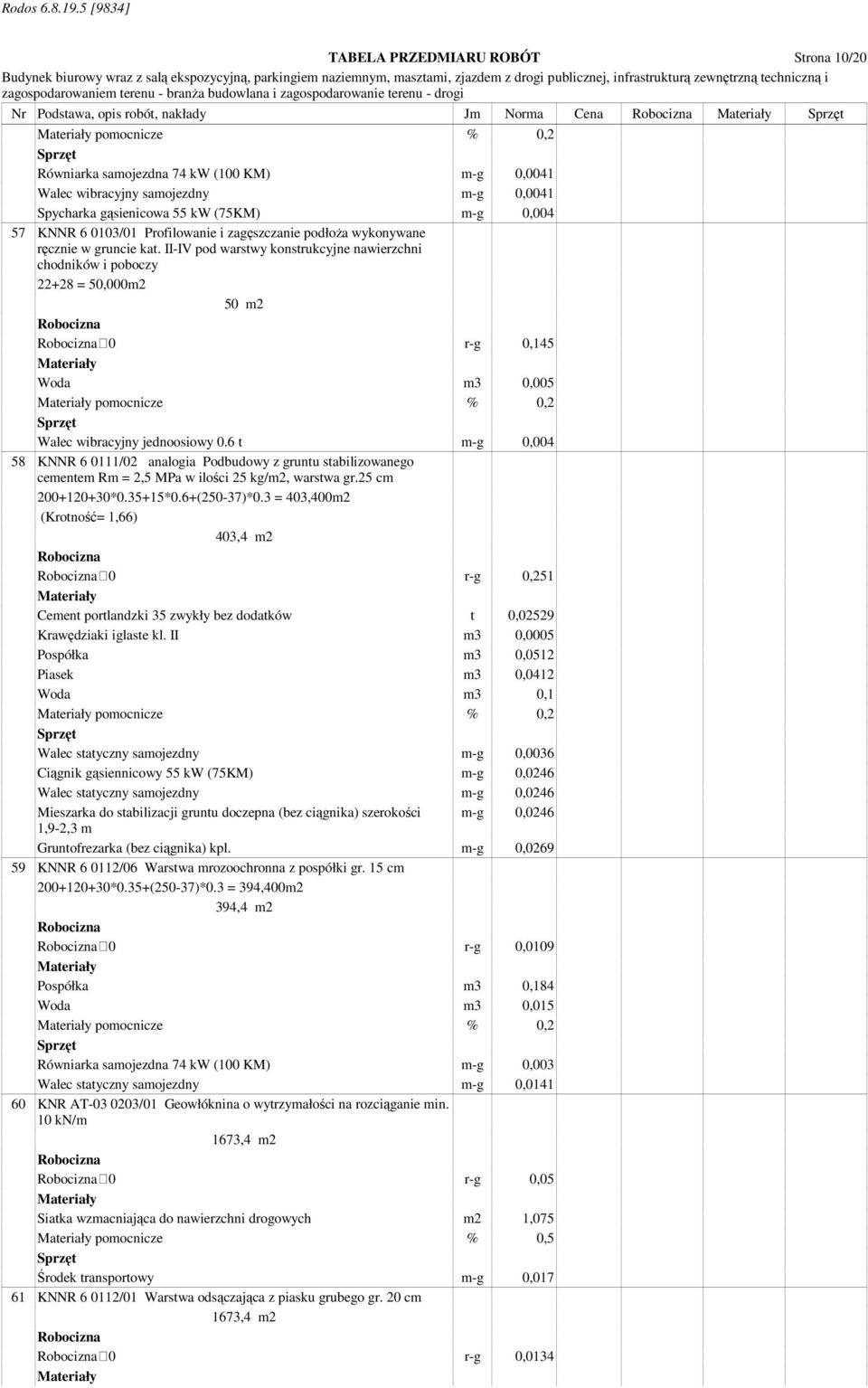

10 TABELA PRZEDMIARU ROBÓT Strona 10/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0041 Walec wibracyjny samojezdny m-g 0,0041 Spycharka gąsienicowa 55 kw (75KM) m-g 0, KNNR /01 Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni chodników i poboczy = 50,000m2 50 m2 0 r-g 0,145 Woda m3 0,005 pomocnicze % 0,2 Walec wibracyjny jednoosiowy 0.6 t m-g 0, KNNR /02 analogia Podbudowy z gruntu stabilizowanego cementem Rm = 2,5 MPa w ilości 25 kg/m2, warstwa gr.25 cm * *0.6+(250-37)*0.3 = 403,400m2 (Krotność= 1,66) 403,4 m2 0 r-g 0,251 Cement portlandzki 35 zwykły bez dodatków t 0,02529 Krawędziaki iglaste kl. II m3 0,0005 Pospółka m3 0,0512 Piasek m3 0,0412 Woda m3 0,1 pomocnicze % 0,2 Walec statyczny samojezdny m-g 0,0036 Ciągnik gąsiennicowy 55 kw (75KM) m-g 0,0246 Walec statyczny samojezdny m-g 0,0246 Mieszarka do stabilizacji gruntu doczepna (bez ciągnika) szerokości m-g 0,0246 1,9-2,3 m Gruntofrezarka (bez ciągnika) kpl. m-g 0, KNNR /06 Warstwa mrozoochronna z pospółki gr. 15 cm *0.35+(250-37)*0.3 = 394,400m2 394,4 m2 0 r-g 0,0109 Pospółka m3 0,184 Woda m3 0,015 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,003 Walec statyczny samojezdny m-g 0, KNR AT /01 Geowłóknina o wytrzymałości na rozciąganie min. 10 kn/m 1673,4 m2 0 r-g 0,05 Siatka wzmacniająca do nawierzchni drogowych m2 1,075 pomocnicze % 0,5 Środek transportowy m-g 0, KNNR /01 Warstwa odsączająca z piasku grubego gr. 20 cm 1673,4 m2 0 r-g 0,0134

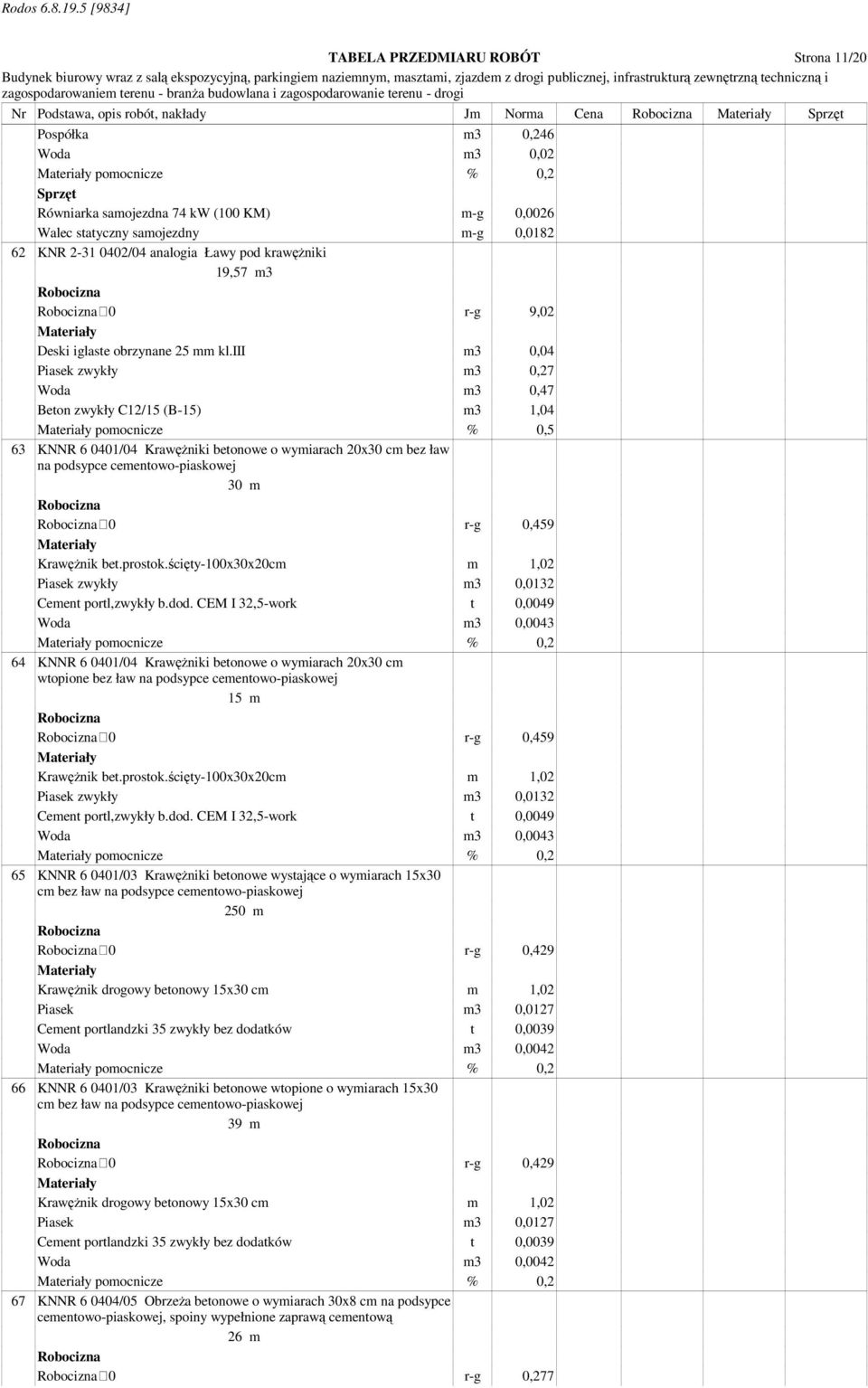

11 TABELA PRZEDMIARU ROBÓT Strona 11/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Pospółka m3 0,246 Woda m3 0,02 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0026 Walec statyczny samojezdny m-g 0, KNR /04 analogia Ławy pod krawężniki 19,57 m3 0 r-g 9,02 Deski iglaste obrzynane 25 mm kl.iii m3 0,04 Piasek zwykły m3 0,27 Woda m3 0,47 Beton zwykły C12/15 (B-15) m3 1,04 pomocnicze % 0,5 63 KNNR /04 Krawężniki betonowe o wymiarach 20x30 cm bez ław na podsypce cementowo-piaskowej 30 m 0 r-g 0,459 Krawężnik bet.prostok.ścięty-100x30x20cm m 1,02 Piasek zwykły m3 0,0132 Cement portl,zwykły b.dod. CEM I 32,5-work t 0,0049 Woda m3 0,0043 pomocnicze % 0,2 64 KNNR /04 Krawężniki betonowe o wymiarach 20x30 cm wtopione bez ław na podsypce cementowo-piaskowej 15 m 0 r-g 0,459 Krawężnik bet.prostok.ścięty-100x30x20cm m 1,02 Piasek zwykły m3 0,0132 Cement portl,zwykły b.dod. CEM I 32,5-work t 0,0049 Woda m3 0,0043 pomocnicze % 0,2 65 KNNR /03 Krawężniki betonowe wystające o wymiarach 15x30 cm bez ław na podsypce cementowo-piaskowej 250 m 0 r-g 0,429 Krawężnik drogowy betonowy 15x30 cm m 1,02 Piasek m3 0,0127 Cement portlandzki 35 zwykły bez dodatków t 0,0039 Woda m3 0,0042 pomocnicze % 0,2 66 KNNR /03 Krawężniki betonowe wtopione o wymiarach 15x30 cm bez ław na podsypce cementowo-piaskowej 39 m 0 r-g 0,429 Krawężnik drogowy betonowy 15x30 cm m 1,02 Piasek m3 0,0127 Cement portlandzki 35 zwykły bez dodatków t 0,0039 Woda m3 0,0042 pomocnicze % 0,2 67 KNNR /05 Obrzeża betonowe o wymiarach 30x8 cm na podsypce cementowo-piaskowej, spoiny wypełnione zaprawą cementową 26 m 0 r-g 0,277

12 TABELA PRZEDMIARU ROBÓT Strona 12/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Obrzeża betonowe 30x8 cm m 1,02 Piasek m3 0,0055 Cement portlandzki 35 zwykły bez dodatków t 0,0016 Woda m3 0,0014 pomocnicze % 0,2 68 KNNR /02 Podbudowa z kruszyw łamanych 0/32 gr. 20 cm = 1.720,000m m2 0 r-g 0,031 Tłuczeń kamienny t 0,424 Woda m3 0,02 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0037 Walec statyczny samojezdny m-g 0, KNNR /05 Podbudowa z kruszyw łamanych 0/32 gr. 10 cm 70 m2 0 r-g 0,0261 Tłuczeń kamienny t 0,212 Miał kamienny t 0,0143 Woda m3 0,01 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0029 Walec statyczny samojezdny m-g 0, KNNR /02 Chodniki z kostki betonowej typu Behaton grubości 6 cm na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem 70 m2 0 r-g 1,17 Kostka brukowa betonowa grubości 6 cm, szara m2 1,02 Piasek uszlachetniony m3 0,0788 Cement portlandzki 35 zwykły bez dodatków t 0,0117 Woda m3 0,026 pomocnicze % 0,2 Wibrator m-g 0,13 71 KNNR /01 Podbudowa zasadnicza z betonu asfaltowego AC16W gr. 8 (Krotność= 0,8) 200 m2 0 r-g 0,23 Mieszanka betonowa m3 0,1015 Krawędziaki iglaste kl. II m3 0,00046 Piasek m3 0,0412 Papa asfaltowa izolacyjna m2 0,0254 Woda m3 0,08 pomocnicze % 0,2 Walec wibracyjny samojezdny m-g 0, KNNR /03 Podbudowa z chudego betonu gr (30+30*0.2)*0.17 = 6,120m3 6,12 m3 0 r-g 1,35

13 TABELA PRZEDMIARU ROBÓT Strona 13/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Cement portlandzki 35 zwykły bez dodatków t 0,129 Pospółka m3 1,2 Woda m3 0,14 pomocnicze % 0,2 Betoniarka przeciwbieżna kondygnacyjna 500 dm3 m-g 0,33 Dozownik wagowy 850 kg m-g 0,33 Dozownik do cementu 150 kg m-g 0,66 Ładowarka jednonaczyniowa kołowa 0,6 m3 0 m-g 0,33 Przenośnik taśmowy przewoźny m m-g 0,33 Sprężarka powietrza spalinowa 4-5 m3/min m-g 0,33 Zbiornik do cementu bez dozownika m-g 0,66 Zbiornik do kruszywa 16 m3 m-g 0,33 73 KNNR /03 analogia Warstwa wiążąca z betonu asfaltowego AC16W o grubości 7 cm = 320,000m2 (Krotność= 1,17) 320 m2 0 r-g 0,0456 Mieszanka mineralno-asfaltowa standard I t 0,1493 pomocnicze % 0,2 Rozkładarka mas bitumicznych o szer. 4.0 m m-g 0,0102 Walec statyczny samojezdny m-g 0,0102 Samochód samowyładowczy 5 t m-g 0, KNNR /03 analogia Warstwa wiążąca z betonu asfaltowego AC16W o grubości 9 cm (Krotność= 1,5) 1400 m2 0 r-g 0,0456 Mieszanka mineralno-asfaltowa standard I t 0,1493 pomocnicze % 0,2 Rozkładarka mas bitumicznych o szer. 4.0 m m-g 0,0102 Walec statyczny samojezdny m-g 0,0102 Samochód samowyładowczy 5 t m-g 0, KNNR /01 Warstwa ścieralna z SMA o grubości 3 cm = 1.720,000m m2 0 r-g 0,0308 Mieszanka mineralno-asfaltowa standard I t 0,0765 pomocnicze % 0,2 Rozkładarka mas bitumicznych o szer. 4.0 m m-g 0,0056 Walec statyczny samojezdny m-g 0,0056 Walec statyczny samojezdny m-g 0,0056 Samochód samowyładowczy 5 t m-g 0, KNR AT /01 Nawierzchnia z betonu B-35 gr. 20 cm, z warstwą poślizgową dylatowana, z nacięciem szczelin i zalaniem masą zalewową (w zatokach postojowych) (Krotność= 0,91) 30 m2 0 r-g 0,4 Folia poślizgowa z PCW gr. 0,6 mm m2 1,1 Krawędziaki iglaste kl.iii m3 0,001 Masa zalewowa bitumiczna kg 1,4

14 TABELA PRZEDMIARU ROBÓT Strona 14/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena Woda m3 0,002 Mieszanka betonowa kl. B 35 m3 0,225 pomocnicze % 0,5 Wibrator m-g 0,08 Piła spalinowa z tarczą do cięcia nawierzchni m-g 0,08 Koparko-spycharka na podwoziu ciągnika kołowego 0-15 m3 m-g 0,04 77 KNNR /06 Pobocze z kruszywa łamanego gr. 15 cm 28 m2 0 r-g 0,0309 Tłuczeń kamienny t 0,318 Miał kamienny t 0,0143 Woda m3 0,015 pomocnicze % 0,2 Równiarka samojezdna 74 kw (100 KM) m-g 0,0039 Walec statyczny samojezdny m-g 0, Stała organizacja ruchu 78 KNNR /08 Zdjęcie tablic znaków drogowych D = 1,000szt. 1 szt. R=1,2 0 r-g 0, KNNR /08 Rozebranie słupków do znaków - obok czynnego pasa jezdni ( poj) D = 1,000szt 1 szt R=1,2 0 r-g 0, KNNR /08 Przestawienie znaków D = 2,000szt. 2 szt. 0 r-g 0, KNNR /01 Pionowe znaki drogowe - słupki z rur stalowych D = 6,000szt. 6 szt. R=1,2 0 r-g 0,753 Słupki z rur stalowych o średnicy 70 mm kg 19,63 pomocnicze % 0,2 82 KNNR /05 Pionowe znaki drogowe ostrzegawcze typu A o pow. ponad 0.3 m2 2 szt. 0 r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 83 KNNR /05 Pionowe znaki drogowe nakazu typu C o pow. ponad 0.3 m2 1 szt. 0 r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 84 KNNR /05 Pionowe znaki drogowe informacyjne typu D o pow. ponad 0.3 m2 2 szt.

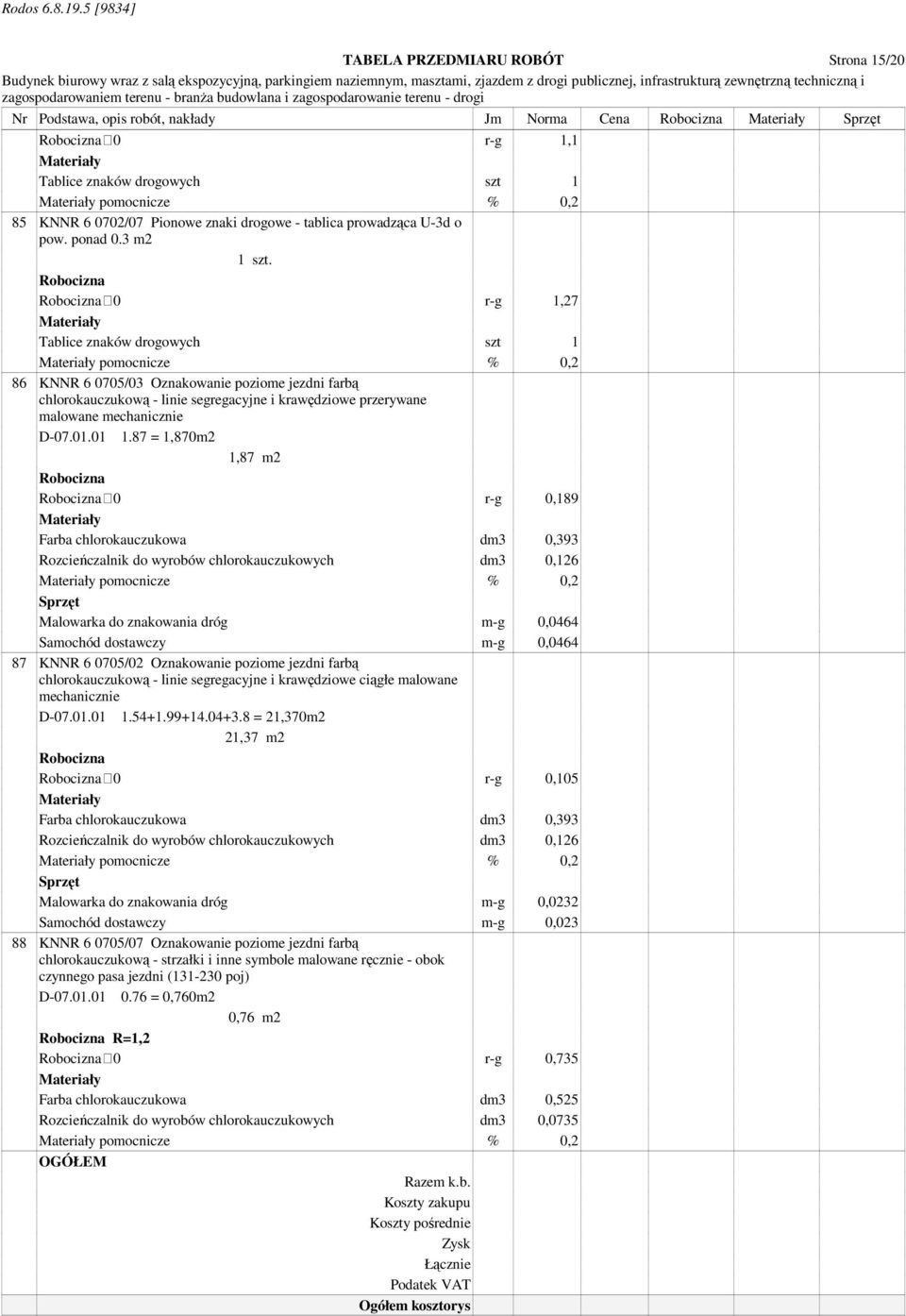

15 TABELA PRZEDMIARU ROBÓT Strona 15/20 Nr Podstawa, opis robót, nakłady Jm Norma Cena 0 r-g 1,1 Tablice znaków drogowych szt 1 pomocnicze % 0,2 85 KNNR /07 Pionowe znaki drogowe - tablica prowadząca U-3d o pow. ponad 0.3 m2 1 szt. 0 r-g 1,27 Tablice znaków drogowych szt 1 pomocnicze % 0,2 86 KNNR /03 Oznakowanie poziome jezdni farbą chlorokauczukową - linie segregacyjne i krawędziowe przerywane malowane mechanicznie D = 1,870m2 1,87 m2 0 r-g 0,189 Farba chlorokauczukowa dm3 0,393 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,126 pomocnicze % 0,2 Malowarka do znakowania dróg m-g 0,0464 Samochód dostawczy m-g 0, KNNR /02 Oznakowanie poziome jezdni farbą chlorokauczukową - linie segregacyjne i krawędziowe ciągłe malowane mechanicznie D = 21,370m2 21,37 m2 0 r-g 0,105 Farba chlorokauczukowa dm3 0,393 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,126 pomocnicze % 0,2 Malowarka do znakowania dróg m-g 0,0232 Samochód dostawczy m-g 0, KNNR /07 Oznakowanie poziome jezdni farbą chlorokauczukową - strzałki i inne symbole malowane ręcznie - obok czynnego pasa jezdni ( poj) D = 0,760m2 0,76 m2 R=1,2 0 r-g 0,735 Farba chlorokauczukowa dm3 0,525 Rozcieńczalnik do wyrobów chlorokauczukowych dm3 0,0735 pomocnicze % 0,2 OGÓŁEM Razem k.b. Koszty zakupu Koszty pośrednie Zysk Łącznie Podatek VAT Ogółem kosztorys

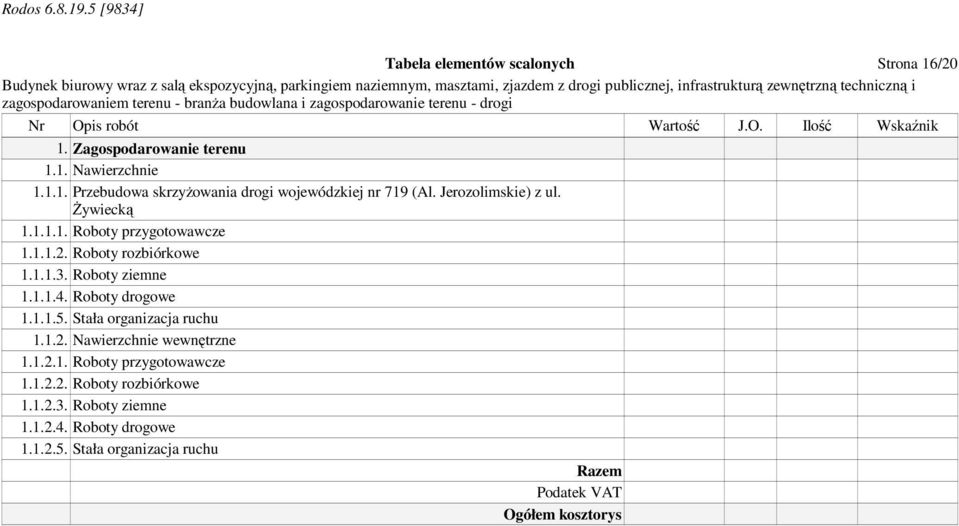

16 Tabela elementów scalonych Strona 16/20 Nr Opis robót Wartość J.O. Ilość Wskaźnik 1. Zagospodarowanie terenu 1.1. Nawierzchnie Przebudowa skrzyżowania drogi wojewódzkiej nr 719 (Al. Jerozolimskie) z ul. Żywiecką Roboty przygotowawcze Roboty rozbiórkowe Roboty ziemne Roboty drogowe Stała organizacja ruchu Nawierzchnie wewnętrzne Roboty przygotowawcze Roboty rozbiórkowe Roboty ziemne Roboty drogowe Stała organizacja ruchu Razem Podatek VAT Ogółem kosztorys

17 Tabela elementów szczegółowa Strona 17/20 Nr Opis robót Kz Kp Zysk Ogółem 1. Zagospodarowanie terenu 1.1. Nawierzchnie Przebudowa skrzyżowania drogi wojewódzkiej nr 719 (Al. Jerozolimskie) z ul. Żywiecką Roboty przygotowawcze Roboty rozbiórkowe Roboty ziemne Roboty drogowe Stała organizacja ruchu Nawierzchnie wewnętrzne Roboty przygotowawcze Roboty rozbiórkowe Roboty ziemne Roboty drogowe Stała organizacja ruchu Razem Podatek VAT Ogółem kosztorys

18 Zestawienie robocizny Strona 18/20 Lp Nazwa Jm Ilość Cena Wartość 1 0 r-g 2.619,568 2 r-g 1.360,416 Razem 3.979,984

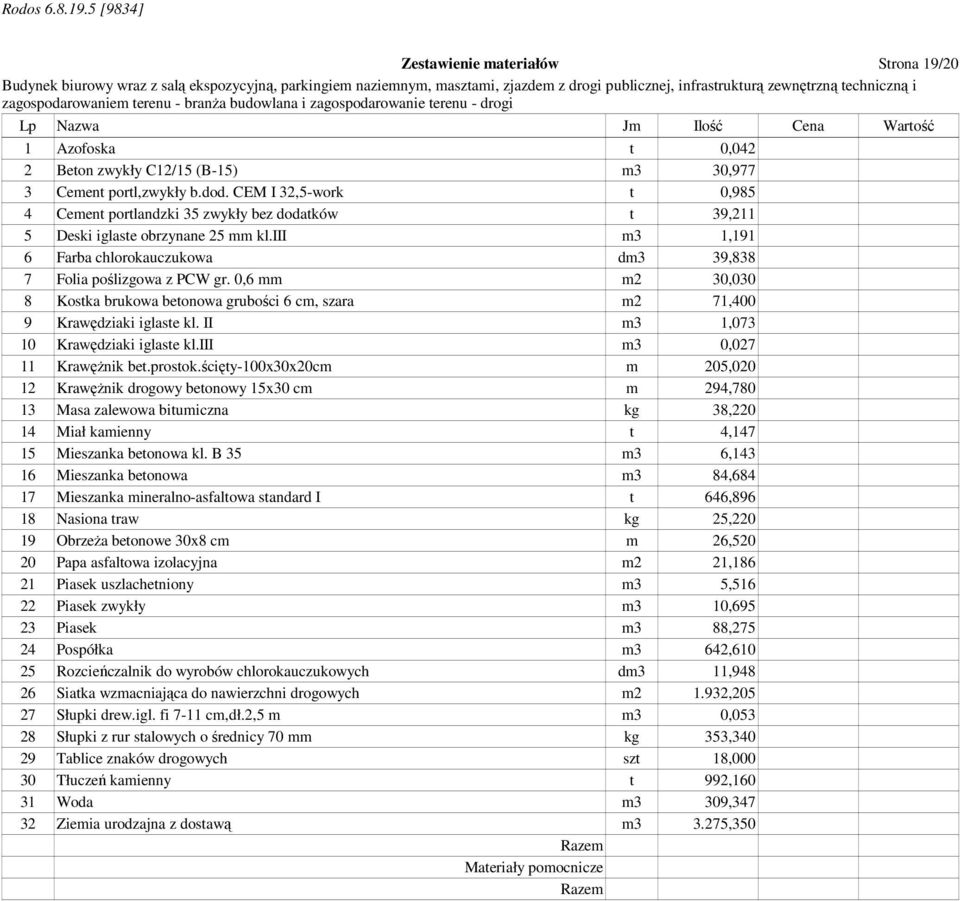

19 Zestawienie materiałów Strona 19/20 Lp Nazwa Jm Ilość Cena Wartość 1 Azofoska t 0,042 2 Beton zwykły C12/15 (B-15) m3 30,977 3 Cement portl,zwykły b.dod. CEM I 32,5-work t 0,985 4 Cement portlandzki 35 zwykły bez dodatków t 39,211 5 Deski iglaste obrzynane 25 mm kl.iii m3 1,191 6 Farba chlorokauczukowa dm3 39,838 7 Folia poślizgowa z PCW gr. 0,6 mm m2 30,030 8 Kostka brukowa betonowa grubości 6 cm, szara m2 71,400 9 Krawędziaki iglaste kl. II m3 1, Krawędziaki iglaste kl.iii m3 0, Krawężnik bet.prostok.ścięty-100x30x20cm m 205, Krawężnik drogowy betonowy 15x30 cm m 294, Masa zalewowa bitumiczna kg 38, Miał kamienny t 4, Mieszanka betonowa kl. B 35 m3 6, Mieszanka betonowa m3 84, Mieszanka mineralno-asfaltowa standard I t 646, Nasiona traw kg 25, Obrzeża betonowe 30x8 cm m 26, Papa asfaltowa izolacyjna m2 21, Piasek uszlachetniony m3 5, Piasek zwykły m3 10, Piasek m3 88, Pospółka m3 642, Rozcieńczalnik do wyrobów chlorokauczukowych dm3 11, Siatka wzmacniająca do nawierzchni drogowych m , Słupki drew.igl. fi 7-11 cm,dł.2,5 m m3 0, Słupki z rur stalowych o średnicy 70 mm kg 353, Tablice znaków drogowych szt 18, Tłuczeń kamienny t 992, Woda m3 309, Ziemia urodzajna z dostawą m ,350 Razem pomocnicze Razem

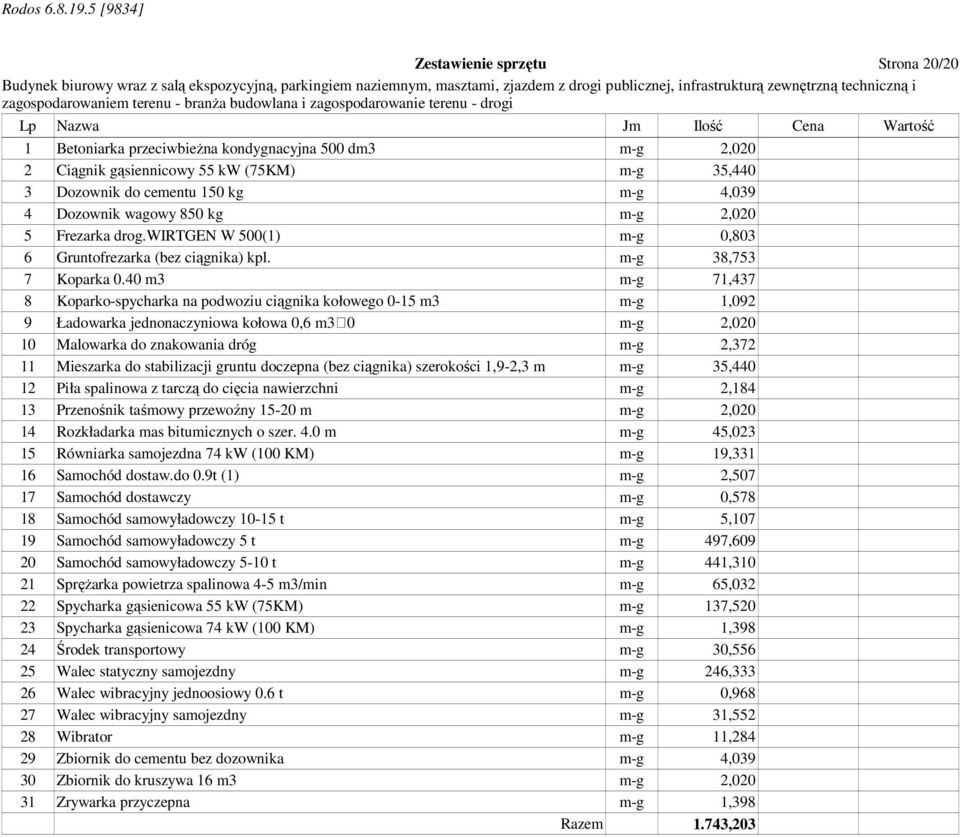

20 Zestawienie sprzętu Strona 20/20 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarka przeciwbieżna kondygnacyjna 500 dm3 m-g 2,020 2 Ciągnik gąsiennicowy 55 kw (75KM) m-g 35,440 3 Dozownik do cementu 150 kg m-g 4,039 4 Dozownik wagowy 850 kg m-g 2,020 5 Frezarka drog.wirtgen W 500(1) m-g 0,803 6 Gruntofrezarka (bez ciągnika) kpl. m-g 38,753 7 Koparka 0.40 m3 m-g 71,437 8 Koparko-spycharka na podwoziu ciągnika kołowego 0-15 m3 m-g 1,092 9 Ładowarka jednonaczyniowa kołowa 0,6 m3 0 m-g 2, Malowarka do znakowania dróg m-g 2, Mieszarka do stabilizacji gruntu doczepna (bez ciągnika) szerokości 1,9-2,3 m m-g 35, Piła spalinowa z tarczą do cięcia nawierzchni m-g 2, Przenośnik taśmowy przewoźny m m-g 2, Rozkładarka mas bitumicznych o szer. 4.0 m m-g 45, Równiarka samojezdna 74 kw (100 KM) m-g 19, Samochód dostaw.do 0.9t (1) m-g 2, Samochód dostawczy m-g 0, Samochód samowyładowczy t m-g 5, Samochód samowyładowczy 5 t m-g 497, Samochód samowyładowczy 5-10 t m-g 441, Sprężarka powietrza spalinowa 4-5 m3/min m-g 65, Spycharka gąsienicowa 55 kw (75KM) m-g 137, Spycharka gąsienicowa 74 kw (100 KM) m-g 1, Środek transportowy m-g 30, Walec statyczny samojezdny m-g 246, Walec wibracyjny jednoosiowy 0.6 t m-g 0, Walec wibracyjny samojezdny m-g 31, Wibrator m-g 11, Zbiornik do cementu bez dozownika m-g 4, Zbiornik do kruszywa 16 m3 m-g 2, Zrywarka przyczepna m-g 1,398 Razem 1.743,203
