1 Przedmiar robót roboty drogowe Obiekt Kod CPV Budowa Inwestor Wykonawca Roboty w zakresie nawierzchni, z wyjątkiem dróg Roboty w zakresie burzenia i rozbiórki obiektów budowlanych roboty ziemne Roboty budowlane w zakresie dróg pieszych w I etapie realizacji inwestycji: PLAC GMINNYCH SPOTKAŃ OKOLICZNOŚCIOWYCH Urząd Gminy Bakałarzewo Pracownia projektowa AR-EL RYSZARD RYBAK Suwałki ulica Klonowa 43/47 Kosztorys sporządzono zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie określenia metod i podstaw sporzadzania kosztorysu inwestorskiego z dnia R(Dz.U. Nr 130 poz.1389) Sporządził mgr inż. Stanisław Nowik czerwiec 2009

2 Załącznik Strona 2/8 Przedmiotem opracowania jest ukształtowanie terenu, urządzeń komunikacyjnych terenu rynku, na którym projektuje się plac gminnych spotkań okolicznościowych. Teren opracowania ukształtowano w nawiązaniu do rzędnych istniejących ulic okalających rynek, rzędnych istniejących placu spotkań oraz rzędnych istniejących ciągów pieszych na terenie parku. W efekcie nawierzchnię urządzeń komunikacyjnych parkingi, place, chodniki i przyległy do nich teren ukształtowano utrzymując w miarę możliwości istniejące relacje wysokościowe z niewielkimi korektami celem poprawienia nie normatywnych spadków istniejących nawierzchni. Roboty ziemne polegają na wykonaniu koryta pod nawierzchnię urządzeń komunikacyjnych takich jak parkingi, place, chodniki i schody terenowe w obrębie placu okolicznościowych spotkań. Roboty ziemne zostały policzone analitycznie. Kubaturę mas ziemnych wyliczono jako iloczyn wyliczonych powierzchni urządzeń komunikacyjnych i uśrednionej głębokości koryta dla poszczególnych konstrukcji projektowanych nawierzchni. Wyniki obliczeń zestawiono w przedmiarze robót. Bilans mas ziemnych przedstawia się dla I etapu realizacji inwestycji następująco: - objętość wykopów m3 - objętość nasypów m3 - nadmiar objętości m3 Plac rynkowych gminnych spotkań okolicznościowych przy parku posiada nawierzchnie o kontrukcji :. - kostka kamienna nieregularna szara 9-11 cm, - lub kostka kamienna nieregularna ciemno-granatowa 9-11 cm, - lub kostka kamienna nieregularna rudo-żółta 9-11 cm, - podsypka cementowo -piaskowa 1 : 4 grubości 5 cm, - podbudowa zasadnicza z chudego betonu B 7,5 grubości 15 cm, - podbudowa pomocnicza (warstwa odsączająca) z kruszywa naturalnego stabilizowanego mechanicznie grubości 15cm, - podłoże gruntowe zagęszczone do Is min 1,00, - krawężnik uliczny betonowy 20x30cm na ławie betonowej z oporem B15, - obrzeża betonowe trawnikowe 8x30 cm, Pochylnie, schody ternowe i chodniki na placu rynkowym gminnych spotkań okolicznościowych przy parku to. - kostka kamienna nieregularna szara 9-11 cm, - podsypka cementowo -piaskowa 1 : 4 grubości 5 cm, - podbudowa zasadnicza z chudego betonu B 7,5 grubości 15 cm, - warstwa podsypkowa z piasku grubości 5cm, - podłoże gruntowe zagęszczone do Is min 1,00, - obrzeża betonowe trawnikowe 8x30 cm,

3 Tabela przedmiaru robót Strona 3/8 Nr Podstawa Opis robót Jm Ilość 1 KNR /02 2 KNR /01 3 KNR /01 4 KNR /01 5 KNR /02 6 KNR AT /04 A. UKSZTAŁTOWANIE TERENU I. ROBOTY PRZYGOTOWAWCZE Roboty pomiarowe przy powierzchniowych robotach ziemnych - koryta pod nawierzchnie placów postojowych 60,00 x 35,00 = 1260 m2 1260/10000 ha 0,126 razem ha 0,126 II. ROBOTY ROZBIÓRKOWE Rozebranie krawężników betonowych o wymiarach 15x30cm, na podsypce piaskowej m 179 razem m 179 Rozebranie obrzeży o wymiarach 6x20cm, na podsypce piaskowej m 198 razem m 198 Rozebranie nawierzchni chodników z płyt betonowych o wymiarach 35x35x5cm na podsypce piaskowej 102x0,35+3,50x4,00+15,00x2,00 m2 80 razem m2 80 Rozebranie nawierzchni chodników z płyt betonowych o wymiarach 50x50x7cm na podsypce piaskowej 6,50x10,00+3,00x17,00+(44,00+40,00)x0,5x31 m razem m Roboty remontowe z wywozem materiału z rozbiórki na odległość do 1km - frezowanie nawierzchni bitumicznej o grubości 10cm (57,00+48,00)x0,5x4,00 m2 210 razem m Odwiezienie gruzu z rozbiórki na odległośc 5 km krawężniki 15x30 179x0,100 Mg 18 obrzeża 6x20 198x0,028 Mg 6 płytki betonowa 35x35x5 80x0,05x1,8 Mg 7 płytki betonowa 50x50x7 1418x0,07x1,8 Mg 179 nawierzchnia 210x0,10x2,45 Mg 51 razem Mg 261 III. ROBOTY ZIEMNE ZASADNICZE a) Wykonanie koryta pod nawierzchnię parkingów. 8 KNR /04 9 KNR /04 10 KNR /09 11 KNR /04 12 KNR /03 Roboty ziemne wykonywane ładowarkami kołowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km lub na odkład - ładowarka o pojemności łyżki 2,00m3, grunt kategorii III-wykonanie koryta pod nawierzchnie parkingów 262 x (0,45-0,10) m3 92 razem m3 92 b) Wykonanie koryta pod nawierzchnię placu parkowego, pochylni i schodów terenowych. Roboty ziemne wykonywane ładowarkami kołowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km lub na odkład - ładowarka o pojemności łyżki 2,00m3, grunt kategorii III-wykonanie koryta pod nawierzchnie placu parkowego ( x17+ 5x3,5) x (0,45-0,07) m3 469 razem m3 469 c) Ręczne formowanie nasypów z ziemi dowożonej samochodami Ręczne formowanie nasypów z ziemi dowożonej samochodami skrzyniowymi z otwieranymi tyłami i bokami, grunt kategorii V-VI ; powiązania konstrukcji nawierzchni chodników, parkingów i placu parkowego z bezpośrednim otoczeniem,40% robót ziemnych z wykopów pod koryto (92+470) x 0,4 m3 225 razem m3 225 d) Odwiezienie nadmiaru ziemi na odkład. Roboty ziemne wykonywane koparkami przedsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1km, odwiezienie nadmiaru gruntu z wykopów pod koryto na odkład (92+470) -225 m3 337 razem m3 337 e) Zagęszczanie robót ziemnych. Zagęszczenie nasypów zagęszczarkami, grunt sypki kategorii I-III m3 225 IV. ROBOTY ZIEMNE WYKOŃCZENIOWE 13 Dowiezienie ziemi roślinnej z hałdy na skarpy nasypów i zieleńce samochodami samowyładowczymi z załadunkiem humusu koparkami przedsiębiernymi z hałdy ( ) x 0,10 m3 29 razem m3 29

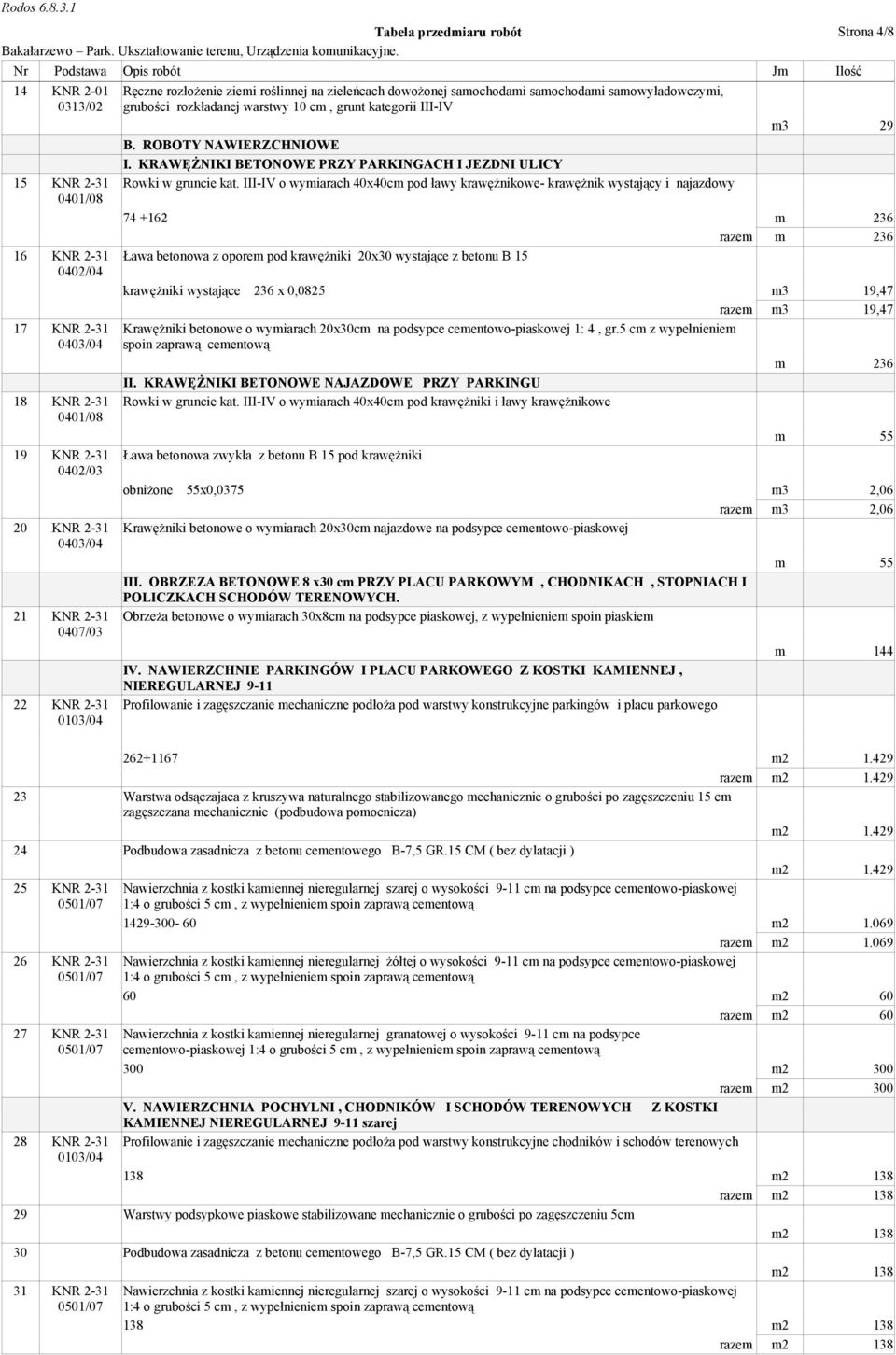

4 Tabela przedmiaru robót Strona 4/8 Nr Podstawa Opis robót Jm Ilość 14 KNR /02 15 KNR /08 16 KNR /04 17 KNR /04 18 KNR /08 19 KNR /03 20 KNR /04 21 KNR /03 22 KNR /04 Ręczne rozłożenie ziemi roślinnej na zieleńcach dowożonej samochodami samochodami samowyładowczymi, grubości rozkładanej warstwy 10 cm, grunt kategorii III-IV B. ROBOTY NAWIERZCHNIOWE I. KRAWĘŻNIKI BETONOWE PRZY PARKINGACH I JEZDNI ULICY Rowki w gruncie kat. III-IV o wymiarach 40x40cm pod ławy krawężnikowe- krawężnik wystający i najazdowy m m 236 razem m 236 Ława betonowa z oporem pod krawężniki 20x30 wystające z betonu B 15 krawężniki wystające 236 x 0,0825 m3 19,47 razem m3 19,47 Krawężniki betonowe o wymiarach 20x30cm na podsypce cementowo-piaskowej 1: 4, gr.5 cm z wypełnieniem spoin zaprawą cementową m 236 II. KRAWĘŻNIKI BETONOWE NAJAZDOWE PRZY PARKINGU Rowki w gruncie kat. III-IV o wymiarach 40x40cm pod krawężniki i ławy krawężnikowe Ława betonowa zwykła z betonu B 15 pod krawężniki m 55 obniżone 55x0,0375 m3 2,06 razem m3 2,06 Krawężniki betonowe o wymiarach 20x30cm najazdowe na podsypce cementowo-piaskowej III. OBRZEZA BETONOWE 8 x30 cm PRZY PLACU PARKOWYM, CHODNIKACH, STOPNIACH I POLICZKACH SCHODÓW TERENOWYCH. Obrzeża betonowe o wymiarach 30x8cm na podsypce piaskowej, z wypełnieniem spoin piaskiem IV. NAWIERZCHNIE PARKINGÓW I PLACU PARKOWEGO Z KOSTKI KAMIENNEJ, NIEREGULARNEJ 9-11 Profilowanie i zagęszczanie mechaniczne podłoża pod warstwy konstrukcyjne parkingów i placu parkowego m 55 m m razem m Warstwa odsączajaca z kruszywa naturalnego stabilizowanego mechanicznie o grubości po zagęszczeniu 15 cm zagęszczana mechanicznie (podbudowa pomocnicza) m Podbudowa zasadnicza z betonu cementowego B-7,5 GR.15 CM ( bez dylatacji ) m KNR /07 26 KNR /07 27 KNR /07 28 KNR /04 Nawierzchnia z kostki kamiennej nieregularnej szarej o wysokości 9-11 cm na podsypce cementowo-piaskowej 1:4 o grubości 5 cm, z wypełnieniem spoin zaprawą cementową m razem m Nawierzchnia z kostki kamiennej nieregularnej żółtej o wysokości 9-11 cm na podsypce cementowo-piaskowej 1:4 o grubości 5 cm, z wypełnieniem spoin zaprawą cementową 60 m2 60 razem m2 60 Nawierzchnia z kostki kamiennej nieregularnej granatowej o wysokości 9-11 cm na podsypce cementowo-piaskowej 1:4 o grubości 5 cm, z wypełnieniem spoin zaprawą cementową 300 m2 300 razem m2 300 V. NAWIERZCHNIA POCHYLNI, CHODNIKÓW I SCHODÓW TERENOWYCH Z KOSTKI KAMIENNEJ NIEREGULARNEJ 9-11 szarej Profilowanie i zagęszczanie mechaniczne podłoża pod warstwy konstrukcyjne chodników i schodów terenowych 138 m2 138 razem m Warstwy podsypkowe piaskowe stabilizowane mechanicznie o grubości po zagęszczeniu 5cm m Podbudowa zasadnicza z betonu cementowego B-7,5 GR.15 CM ( bez dylatacji ) m KNR /07 Nawierzchnia z kostki kamiennej nieregularnej szarej o wysokości 9-11 cm na podsypce cementowo-piaskowej 1:4 o grubości 5 cm, z wypełnieniem spoin zaprawą cementową 138 m2 138 razem m2 138

5 Spis działów przedmiaru robót Strona 5/8 Nr Opis robót A. UKSZTAŁTOWANIE TERENU I. ROBOTY PRZYGOTOWAWCZE II. ROBOTY ROZBIÓRKOWE III. ROBOTY ZIEMNE ZASADNICZE a) Wykonanie koryta pod nawierzchnię parkingów. b) Wykonanie koryta pod nawierzchnię placu parkowego, pochylni i schodów terenowych. c) Ręczne formowanie nasypów z ziemi dowożonej samochodami d) Odwiezienie nadmiaru ziemi na odkład. e) Zagęszczanie robót ziemnych. IV. ROBOTY ZIEMNE WYKOŃCZENIOWE B. ROBOTY NAWIERZCHNIOWE I. KRAWĘŻNIKI BETONOWE PRZY PARKINGACH I JEZDNI ULICY II. KRAWĘŻNIKI BETONOWE NAJAZDOWE PRZY PARKINGU III. OBRZEZA BETONOWE 8 x30 cm PRZY PLACU PARKOWYM, CHODNIKACH, STOPNIACH I POLICZKACH SCHODÓW TERENOWYCH. IV. NAWIERZCHNIE PARKINGÓW I PLACU PARKOWEGO Z KOSTKI KAMIENNEJ, NIEREGULARNEJ 9-11 V. NAWIERZCHNIA POCHYLNI, CHODNIKÓW I SCHODÓW TERENOWYCH Z KOSTKI KAMIENNEJ NIEREGULARNEJ 9-11 szarej

6 Zestawienie robocizny Strona 6/8 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarze gr.ii r-g 92,95 2 Betoniarze gr.iii r-g 157,80 3 Brukarze gr.ii r-g 1.531,68 4 Brukarze gr.iii r-g 33,55 5 Cieśle gr.ii r-g 12,54 6 Robotnicy gr.i r-g 780,96 7 Robotnicy gr.ii r-g 2.775,51 8 Robotnicy r-g 5,04 Razem 5.390,03

7 Zestawienie materiałów Strona 7/8 Lp Nazwa Jm Ilość Cena Wartość 1 Beton chudy B-7,5 na podbudowę zasadniczą z transportem m3 238,58 2 Beton zwykły B-15 na ławę betonową z transportem m3 22,39 3 Cement portlandzki 35 t 41,85 4 Deski iglaste obrzynane kl.iii 25mm m3 0,84 5 Drut stalowy miękki 0,5mm kg 2,27 6 Kostka kamienna nieregularna granatowa wys.9-11cm t 74,04 7 Kostka kamienna nieregularna szara wys.9-11cm t 297,89 8 Kostka kamienna nieregularna żółta wys.9-11cm t 14,81 9 Krawędziaki iglaste kl.ii m3 0,78 10 Krawężnik drogowy betonowy 30x20cm m 296,82 11 Obrzeża betonowe 30x8cm m 146,88 12 Piasek z transportem na warstwę podsypkową m3 8,50 13 Piasek m3 212,65 14 Pospółka na warstwe odsaczajacą z transportem m3 350,82 15 Pospółka z ukopu m3 135,00 16 Pospółka m3-87,88 17 Słupki drewniane d=70mm m3 0, Słupki drewniane d=120mm m3 0,02 19 Woda m3 219,54 20 Ziemia urodzajna (humus) m3 29,58 Razem Materiały pomocnicze Razem

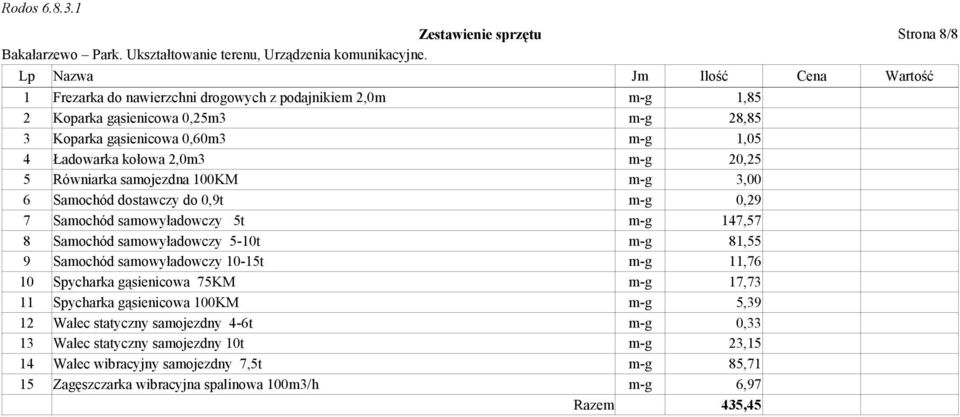

8 Zestawienie sprzętu Strona 8/8 Lp Nazwa Jm Ilość Cena Wartość 1 Frezarka do nawierzchni drogowych z podajnikiem 2,0m m-g 1,85 2 Koparka gąsienicowa 0,25m3 m-g 28,85 3 Koparka gąsienicowa 0,60m3 m-g 1,05 4 Ładowarka kołowa 2,0m3 m-g 20,25 5 Równiarka samojezdna 100KM m-g 3,00 6 Samochód dostawczy do 0,9t m-g 0,29 7 Samochód samowyładowczy 5t m-g 147,57 8 Samochód samowyładowczy 5-10t m-g 81,55 9 Samochód samowyładowczy 10-15t m-g 11,76 10 Spycharka gąsienicowa 75KM m-g 17,73 11 Spycharka gąsienicowa 100KM m-g 5,39 12 Walec statyczny samojezdny 4-6t m-g 0,33 13 Walec statyczny samojezdny 10t m-g 23,15 14 Walec wibracyjny samojezdny 7,5t m-g 85,71 15 Zagęszczarka wibracyjna spalinowa 100m3/h m-g 6,97 Razem 435,45
