1 P L liny przemysłowe Interwencje Ratownictwo Pielęgnacja drzew Praca na wysokości Liny półstatyczne Model Norma Certyfikacja Typ statyczna z węzłem 8 z węzłem 9 z zakończeniem zszywanym Siła uderzenia llość odpadnięć (współczynnik (współczynnik 1) 0,3) Wydłużenie 50/150 kg Ślizganie oplotu Ciężar 1 metra Procentowy udział oplotu Procentowy udział rdzenia Kurczliwość w wodzie Materiał Antipodes 9 CE B 1900 dan(kg) 1350 dan(kg) 1600 dan(kg) kn 3,6% 0,3% 51g 43% 57% 4% Nylon Antipodes 10 CE A 2400 dan(kg) 1700 dan(kg) 1800 dan(kg) - 6 4,3 kn 4,4% 0% 62g 43% 57% 4% Nylon Antipodes 10,5 CE A 2700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2400 dan(kg) 16 5,1 kn 3% 0,8% 65g 38% 62% 5% Nylon Antipodes 11 CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nylon Antipodes 11,5 CE A 3200 dan(kg) 2300 dan(kg) 2400 dan(kg) 2600 dan(kg) > 20 5,3 kn 2,6% 0,5% 78g 38% 62% 5% Nylon Industrie 11 CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nylon Top work 10,5 CE A 2600 dan(kg) 1900 dan(kg) 2000 dan(kg) ,6 kn 4,8% 0,3% 64g 44% 56% 3,5% Nylon North sea 11 CE A 3000 dan(kg) 1900 dan(kg) 2000 dan(kg) - > 20 5,1 kn 4% 0,9% 75g 44% 56% 3% Nylon Contract 10,5 CE A 2500 dan(kg) 1750 dan(kg) 2000 dan(kg) ,6 kn 3% 0% 68g 36% 64% 4% Nylon Hot Line 11 CE A 2880 dan(kg) 2100 dan(kg) ,6 kn 3,1% 0% 79g 42% 58% 3,3% Baobab 13,5 CE A 3000 dan(kg) 1900 dan(kg) dan(kg) > 20 5,1 kn 5% 0% 119g 82% 18% 2% Ginkgo 12 CE A 2700 dan(kg) 1600 dan(kg) dan(kg) > 8 5,7 kn 4% 0% 92g 69% 31% 2,8% rdzeń: Nylon/Aramid rdzeń: Poliester rdzeń: Poliester Bonsaï 13 CE A 3400 dan(kg) 1800 dan(kg) dan(kg) > 20 5,3 kn 4,2% 0% 98g 61% 39% 4,5% Nylon Rescue 10,4 CE B 2100 dan(kg) 1500 dan(kg) ,7 kn 4,8% 0% 68g 43% 57% 2,5% Nylon Ergo 12,5 CE A 3800 dan(kg) 2700 dan(kg) dan(kg) > 20 5,2 kn 2,9% 0% 101g 43% 57% 3,7% Nylon Hot Line 11 CE A 2880 dan(kg) 2100 dan(kg) ,6 kn 3,1% 0% 79g 42% 58% 3,3% rdzeń: Nylon/Aramid Intervention 10 CE A 2400 dan(kg) 1700 dan(kg) 1800 dan(kg) - 6 4,3 kn 4,4% 0% 62g 43% 57% 4% Nylon Intervention 10,5 CE A 2700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2400 dan(kg) 16 5,1 kn 3% 0,8% 65g 38% 62% 5% Nylon Intervention 11 CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nylon Intervention 11,5 CE A 3200 dan(kg) 2300 dan(kg) 2400 dan(kg) 2600 dan(kg) > 20 5,3 kn 2,6% 0,5% 78g 38% 62% 5% Nylon Raider 10,5 CE B 2300 dan(kg) 1800 dan(kg) ,6 kn 3,2% 0% 69g 32% 68% 0,5% Raider 11 CE B 2600 dan(kg) 1900 dan(kg) ,7 kn 3,3% 0,6% 81g 41% 59% 0,5% oplot: Aramid rdzeń: Nylon oplot: Aramid rdzeń: Nylon Wymagania normy Typ A >2200 dan(kg) >1500 dan(kg) >1500 dan(kg) > 5 / < 6kN 5% 20mm+10 (D-9mm) Typ B >1800 dan(kg) >1200 dan(kg) >1200 dan(kg) > 5/80 kg < 6kN 5% < 15mm Ets. BEAL 2, rue Rabelais - BP F38201 Vienne Cedex, France - Tél. 33 (0) Fax 33 (0) beal@beal-planet.com Photos : Gilles CODINA, Société VERSANT (P.1/P.6/P.7/P.8/P.9) Gilles CODINA (P.10/P.11) - Collection SDA (P.11) Philippe POULET (P.12/P.13/P.14/P.15) &:HAKMSI=WVW]UV: Praca na wysokości Pielęgnacja drzew Ratownictwo Interwencje

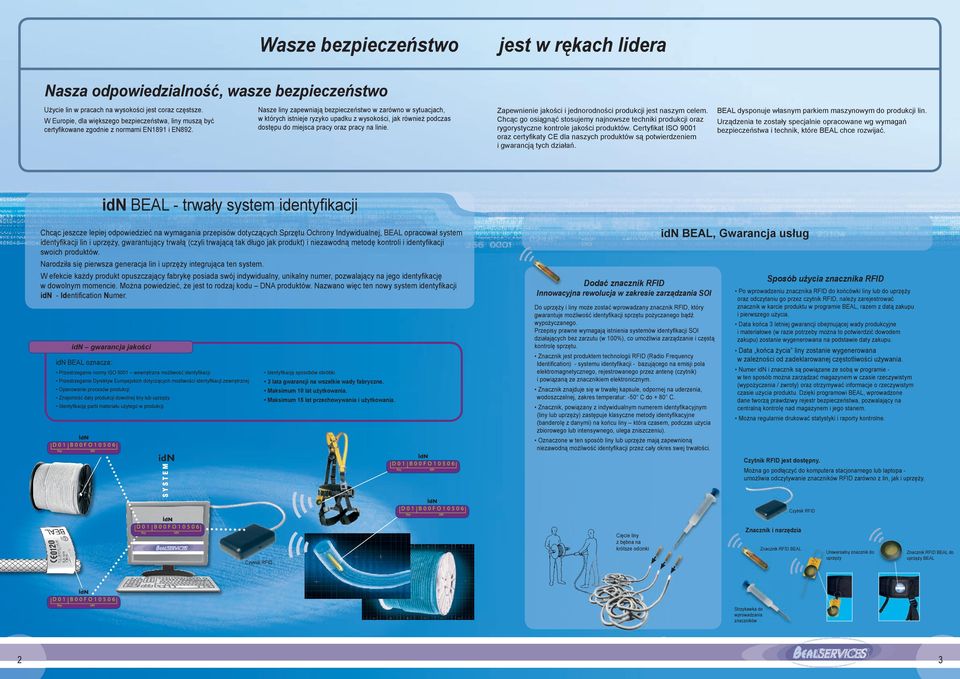

2 Wasze bezpieczeństwo jest w rękach lidera Nasza odpowiedzialność, wasze bezpieczeństwo Użycie lin w pracach na wysokości jest coraz częstsze. W Europie, dla większego bezpieczeństwa, liny muszą być certyfikowane zgodnie z normami i 892. Nasze liny zapewniają bezpieczeństwo w zarówno w sytuacjach, w których istnieje ryzyko upadku z wysokości, jak również podczas dostępu do miejsca pracy oraz pracy na linie. Zapewnienie jakości i jednorodności produkcji jest naszym celem. Chcąc go osiągnąć stosujemy najnowsze techniki produkcji oraz rygorystyczne kontrole jakości produktów. Certyfikat ISO 9001 oraz certyfikaty CE dla naszych produktów są potwierdzeniem i gwarancją tych działań. BEAL dysponuje własnym parkiem maszynowym do produkcji lin. Urządzenia te zostały specjalnie opracowane wg wymagań bezpieczeństwa i technik, które BEAL chce rozwijać. idn BEAL - trwały system identyfikacji Chcąc jeszcze lepiej odpowiedzieć na wymagania przepisów dotyczących Sprzętu Ochrony Indywidualnej, BEAL opracował system identyfikacji lin i uprzęży, gwarantujący trwałą (czyli trwającą tak długo jak produkt) i niezawodną metodę kontroli i identyfikacji swoich produktów. Narodziła się pierwsza generacja lin i uprzęży integrująca ten system. W efekcie każdy produkt opuszczający fabrykę posiada swój indywidualny, unikalny numer, pozwalający na jego identyfikację w dowolnym momencie. Można powiedzieć, że jest to rodzaj kodu DNA produktów. Nazwano więc ten nowy system identyfikacji idn - Identification Numer. idn gwarancja jakości idn BEAL oznacza: Przestrzeganie normy ISO 9001 wewnętrzna możliwość identyfikacji. Przestrzeganie Dyrektyw Europejskich dotyczących możliwości identyfikacji zewnętrznej. Opanowanie procesów produkcji. Znajomość daty produkcji dowolnej liny lub uprzęży. Identyfikację partii materiału użytego w produkcji. idn Identyfikację sposobów obróbki. 3 lata gwarancji na wszelkie wady fabryczne. Maksimum 10 lat użytkowania. Maksimum 15 lat przechowywania i użytkowania. Dodać znacznik RFID Innowacyjna rewolucja w zakresie zarządzania SOI Do uprzęży i liny może zostać wprowadzany znacznik RFID, który gwarantuje możliwość identyfikacji sprzętu pożyczanego bądź wypożyczanego. Przepisy prawne wymagają istnienia systemów identyfikacji SOI działających bez zarzutu (w 100%), co umożliwia zarządzanie i częstą kontrolę sprzętu. Znacznik jest produktem technologii RFID (Radio Frequency Identification) - systemu identyfikacji - bazującego na emisji pola elektromagnetycznego, rejestrowanego przez antenę (czytnik) i powiązaną ze znacznikiem elektronicznym. Znacznik znajduje się w trwałej kapsule, odpornej na uderzenia, wodoszczelnej, zakres temperatur: -50 C do + 80 C. Znacznik, powiązany z indywidualnym numerem identyfikacyjnym (liny lub uprzęży) zastępuje klasyczne metody identyfikacyjne (banderolę z danymi) na końcu liny która czasem, podczas użycia zbiorowego lub intensywnego, ulega zniszczeniu). Oznaczone w ten sposób liny lub uprzęże mają zapewnioną niezawodną możliwość identyfikacji przez cały okres swej trwałości. idn BEAL, Gwarancja usług Sposób użycia znacznika RFID Po wprowadzeniu znacznika RFID do końcówki liny lub do uprzęży oraz odczytaniu go przez czytnik RFID, należy zarejestrować znacznik w karcie produktu w programie BEAL, razem z datą zakupu i pierwszego użycia. Data końca 3 letniej gwarancji obejmującej wady produkcyjne i materiałowe (w razie potrzeby można to potwierdzić dowodem zakupu) zostanie wygenerowana na podstawie daty zakupu. Data końca życia liny zostanie wygenerowana w zależności od zadeklarowanej częstotliwości używania. Numer idn i znacznik są powiązane ze sobą w programie - w ten sposób można zarządzać magazynem w czasie rzeczywistym (wypożyczenia / zwroty) oraz otrzymywać informacje o rzeczywistym czasie użycia produktu. Dzięki programowi BEAL, wprowadzone dane tworzą prawdziwy rejestr bezpieczeństwa, pozwalający na centralną kontrolę nad magazynem i jego stanem. Można regularnie drukować statystyki i raporty kontrolne. Czytnik RFID jest dostępny. Można go podłączyć do komputera stacjonarnego lub laptopa - umożliwia odczytywanie znaczników RFID zarówno z lin, jak i uprzęży. Czytnik RFID Czytnik RFID Cięcie liny z bębna na krótsze odcinki Znacznik i narzędzia Znacznik RFID BEAL Uniwersalny znacznik do uprzęży Znacznik RFID BEAL do uprzęży BEAL Strzykawka do wprowadzania znaczników 2 3

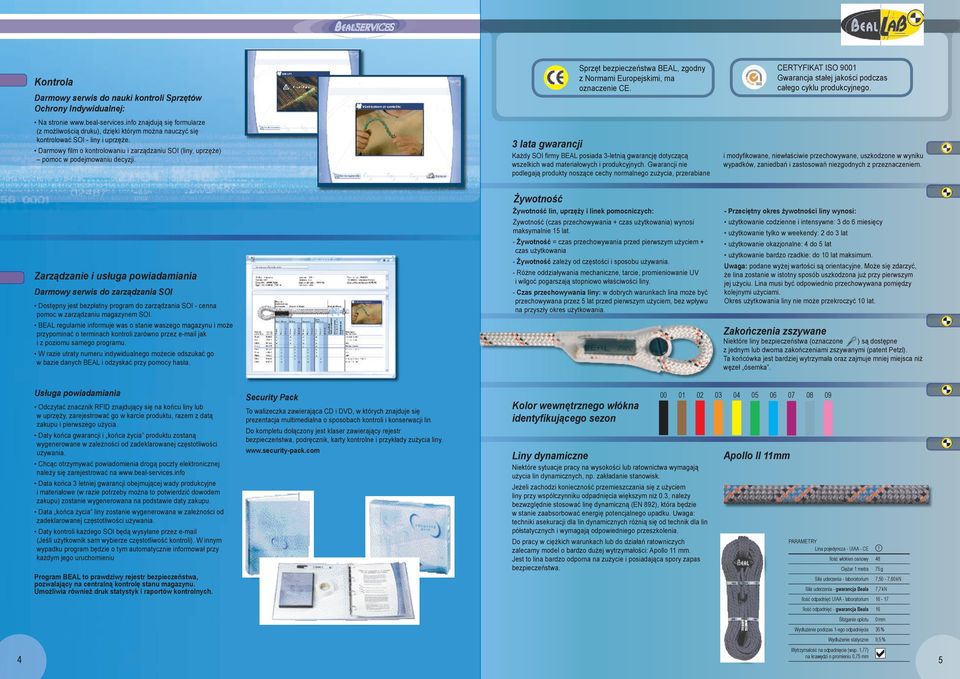

3 Kontrola Darmowy serwis do nauki kontroli Sprzętów Ochrony Indywidualnej: Na stronie znajdują się formularze (z możliwością druku), dzięki którym można nauczyć się kontrolować SOI - liny i uprzęże. Darmowy film o kontrolowaniu i zarządzaniu SOI (liny, uprzęże) pomoc w podejmowaniu decyzji. 3 lata gwarancji Sprzęt bezpieczeństwa BEAL, zgodny z Normami Europejskimi, ma oznaczenie CE. Każdy SOI firmy BEAL posiada 3-letnią gwarancję dotyczącą wszelkich wad materiałowych i produkcyjnych. Gwarancji nie podlegają produkty noszące cechy normalnego zużycia, przerabiane CERTYFIKAT ISO 9001 Gwarancja stałej jakości podczas całego cyklu produkcyjnego. i modyfikowane, niewłaściwie przechowywane, uszkodzone w wyniku wypadków, zaniedbań i zastosowań niezgodnych z przeznaczeniem. Zarządzanie i usługa powiadamiania Darmowy serwis do zarządzania SOI Dostępny jest bezpłatny program do zarządzania SOI - cenna pomoc w zarządzaniu magazynem SOI. BEAL regularnie informuje was o stanie waszego magazynu i może przypominać o terminach kontroli zarówno przez jak i z poziomu samego programu. W razie utraty numeru indywidualnego możecie odszukać go w bazie danych BEAL i odzyskać przy pomocy hasła. Żywotność Żywotność lin, uprzęży i linek pomocniczych: Żywotność (czas przechowywania + czas użytkowania) wynosi maksymalnie 15 lat. - Żywotność = czas przechowywania przed pierwszym użyciem + czas użytkowania - Żywotność zależy od częstości i sposobu używania. - Różne oddziaływania mechaniczne, tarcie, promieniowanie UV i wilgoć pogarszają stopniowo właściwości liny. - Czas przechowywania liny: w dobrych warunkach lina może być przechowywana przez 5 lat przed pierwszym użyciem, bez wpływu na przyszły okres użytkowania. - Przeciętny okres żywotności liny wynosi: użytkowanie codzienne i intensywne: 3 do 6 miesięcy użytkowanie tylko w weekendy: 2 do 3 lat użytkowanie okazjonalne: 4 do 5 lat użytkowanie bardzo rzadkie: do 10 lat maksimum. Uwaga: podane wyżej wartości są orientacyjne. Może się zdarzyć, że lina zostanie w istotny sposób uszkodzona już przy pierwszym jej użyciu. Lina musi być odpowiednio przechowywana pomiędzy kolejnymi użyciami. Okres użytkowania liny nie może przekroczyć 10 lat. Zakończenia zszywane Niektóre liny bezpieczeństwa (oznaczone ) są dostępne z jednym lub dwoma zakończeniami zszywanymi (patent Petzl). Ta końcówka jest bardziej wytrzymała oraz zajmuje mniej miejsca niż węzeł ósemka. 4 Usługa powiadamiania Odczytać znacznik RFID znajdujący się na końcu liny lub w uprzęży, zarejestrować go w karcie produktu, razem z datą zakupu i pierwszego użycia. Daty końca gwarancji i końca życia produktu zostaną wygenerowane w zależności od zadeklarowanej częstotliwości używania. Chcąc otrzymywać powiadomienia drogą poczty elektronicznej należy się zarejestrować na Data końca 3 letniej gwarancji obejmującej wady produkcyjne i materiałowe (w razie potrzeby można to potwierdzić dowodem zakupu) zostanie wygenerowana na podstawie daty zakupu. Data końca życia liny zostanie wygenerowana w zależności od zadeklarowanej częstotliwości używania. Daty kontroli każdego SOI będą wysyłane przez (Jeśli użytkownik sam wybierze częstotliwość kontroli). W innym wypadku program będzie o tym automatycznie informował przy każdym jego uruchomieniu Program BEAL to prawdziwy rejestr bezpieczeństwa, pozwalający na centralną kontrolę stanu magazynu. Umożliwia również druk statystyk i raportów kontrolnych. Security Pack To walizeczka zawierająca CD i DVD, w których znajduje się prezentacja multimedialna o sposobach kontroli i konserwacji lin. Do kompletu dołączony jest klaser zawierający rejestr bezpieczeństwa, podręcznik, karty kontrolne i przykłady zużycia liny. Kolor wewnętrznego włókna identyfikującego sezon Liny dynamiczne Niektóre sytuacje pracy na wysokości lub ratownictwa wymagają użycia lin dynamicznych, np. zakładanie stanowisk. Jeżeli zachodzi konieczność przemieszczania się z użyciem liny przy współczynniku odpadnięcia większym niż 0.3, należy bezwzględnie stosować linę dynamiczną ( 892), która będzie w stanie zaabsorbować energię potencjalnego upadku. Uwaga: techniki asekuracji dla lin dynamicznych różnią się od technik dla lin półstatycznych i wymagają odpowiedniego przeszkolenia. Do pracy w ciężkich warunkach lub do działań ratowniczych zalecamy model o bardzo dużej wytrzymałości: Apollo. Jest to lina bardzo odporna na zużycie i posiadająca spory zapas bezpieczeństwa Apollo II 11mm PARAMETRY Lina pojedyncza - UIAA - CE 1 Ilość włókien osnowy 48 Ciężar 1 metra Siła uderzenia - laboratorium Siła uderzenia - gwarancja Beala 75 g 7,50-7,60 kn 7,7 kn Ilość odpadnięć UIAA - laboratorium Ilość odpadnięć - gwarancja Beala 16 Ślizganie oplotu 0 mm Wydłużenie podczas 1-ego odpadnięcia 35 % Wydłużenie statyczne 9,5 % na odpadnięcie (wsp. 1,77) na krawędzi o promieniu 0,75 mm 5

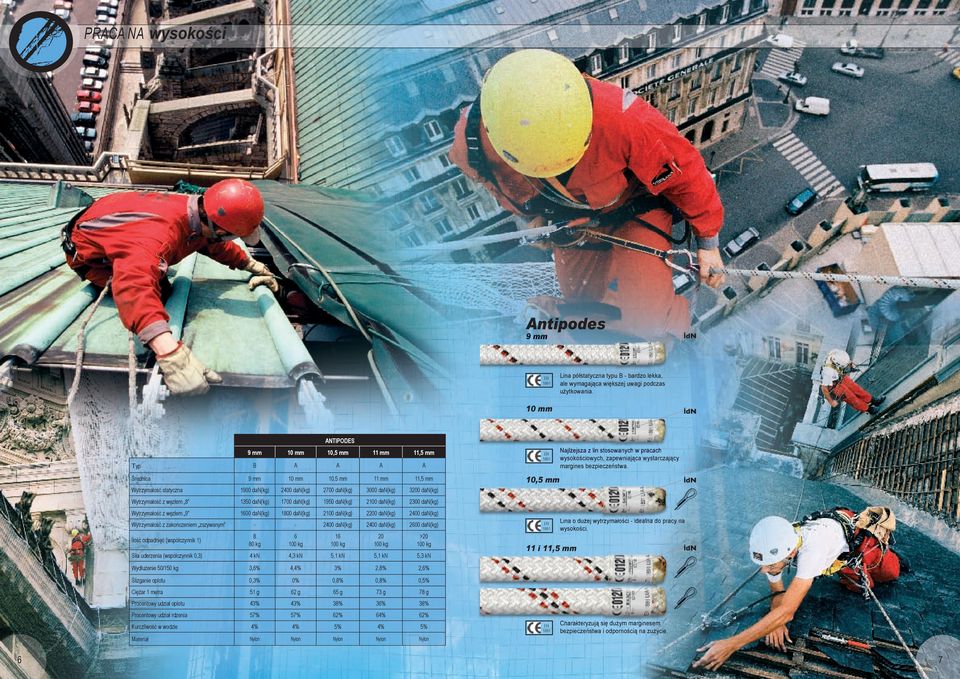

4 PRACA NA wysokości Antipodes 9 mm Lina półstatyczna typu B - bardzo lekka, ale wymagająca większej uwagi podczas użytkowania. 10 mm ANTIPODES 9 mm 10 mm 11,5 mm Typ B A A A A Średnica 9 mm 10 mm 11,5 mm statyczna 1900 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 3200 dan(kg) z węzłem dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2300 dan(kg) z węzłem dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) z zakończeniem zszywanym dan(kg) 2400 dan(kg) 2600 dan(kg) llość odpadnięć (współczynnik 1) 8 80 kg >20 Siła uderzenia (współczynnik 0,3) 4 kn 4,3 kn 5,1 kn 5,1 kn 5,3 kn Wydłużenie 50/150 kg 3,6% 4,4% 3% 2,8% 2,6% Ślizganie oplotu 0,3% 0% 0,8% 0,8% 0,5% Ciężar 1 metra 51 g 62 g 65 g 73 g 78 g Procentowy udział oplotu 43% 43% 38% 36% 38% Procentowy udział rdzenia 57% 57% 62% 64% 62% Kurczliwość w wodzie 4% 4% 5% 4% 5% Materiał Nylon Nylon Nylon Nylon Nylon 11 i 11,5 mm Najlżejsza z lin stosowanych w pracach wysokościowych, zapewniająca wystarczający margines bezpieczeństwa. Lina o dużej wytrzymałości - idealna do pracy na wysokości. Charakteryzują się dużym marginesem bezpieczeństwa i odpornością na zużycie. 6 7

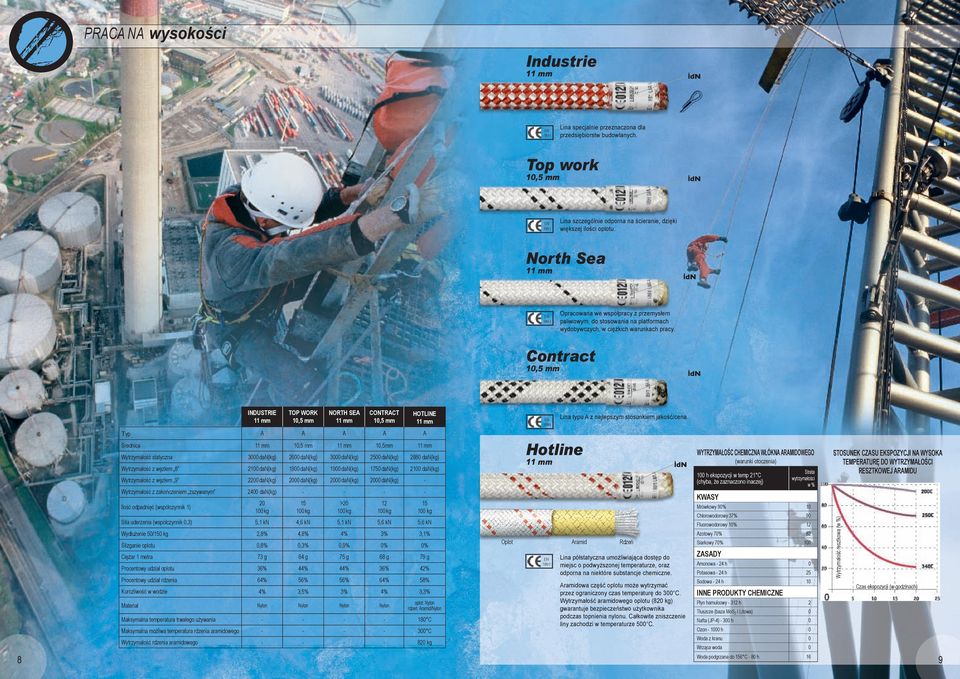

5 PRACA NA wysokości Industrie Lina specjalnie przeznaczona dla przedsiębiorstw budowlanych. Top work Lina szczególnie odporna na ścieranie, dzięki większej ilości oplotu. North Sea Opracowana we współpracy z przemysłem paliwowym, do stosowania na platformach wydobywczych, w ciężkich warunkach pracy. Contract 8 INDUSTRIE TOP WORK NORTH SEA CONTRACT Typ A A A A A HOTLINE Średnica 10,5mm statyczna 3000 dan(kg) 2600 dan(kg) 3000 dan(kg) 2500 dan(kg) 2880 dan(kg) z węzłem dan(kg) 1900 dan(kg) 1900 dan(kg) 1750 dan(kg) 2100 dan(kg) z węzłem dan(kg) 2000 dan(kg) 2000 dan(kg) 2000 dan(kg) - z zakończeniem zszywanym 2400 dan(kg) llość odpadnięć (współczynnik 1) > Siła uderzenia (współczynnik 0,3) 5,1 kn 4,6 kn 5,1 kn 5,6 kn 5,6 kn Wydłużenie 50/150 kg 2,8% 4,8% 4% 3% 3,1% Ślizganie oplotu 0,8% 0,3% 0,9% 0% 0% Ciężar 1 metra 73 g 64 g 75 g 68 g 79 g Procentowy udział oplotu 36% 44% 44% 36% 42% Procentowy udział rdzenia 64% 56% 56% 64% 58% Kurczliwość w wodzie 4% 3,5% 3% 4% 3,3% Materiał Nylon Nylon Nylon Nylon rdzeń: Aramid/Nylon Maksymalna temperatura trwałego używania C Maksymalna możliwa temperatura rdzenia aramidowego C rdzenia aramidowego kg Oplot Hotline Lina typu A z najlepszym stosunkiem jakość/cena. Aramid Rdzeń Lina półstatyczna umożliwiająca dostęp do miejsc o podwyższonej temperaturze, oraz odporna na niektóre substancje chemiczne. Aramidowa część oplotu może wytrzymać przez ograniczony czas temperaturę do 300 C. aramidowego oplotu (820 kg) gwarantuje bezpieczeństwo użytkownika podczas topnienia nylonu. Całkowite zniszczenie liny zachodzi w temperaturze 500 C. WYTRZYMAŁOŚC CHEMICZNA WŁÓKNA ARAMIDOWEGO (warunki otoczenia) 100 h ekspozycji w temp 21 C (chyba, że zaznaczono inaczej) KWASY Strata wytrzymałości w % Mrówkowy 90% 10 Chlorowodorowy 37% 90 Fluorowodorowy 10% 12 Azotowy 70% 82 Siarkowy 70% 100 ZASADY Amonowa - 24 h 0 Potasowa - 24 h 25 Sodowa - 24 h 10 INNE PRODUKTY CHEMICZNE Płyn hamulcowy h 2 Tłuszcze (baza MoS 2 i Litowa) 0 Nafta (JP-4) h 0 Ozon h 0 Woda z kranu 0 Wrząca woda 0 Woda podgrzana do 156 C - 80 h 16 STOSUNEK CZASU EKSPOZYCJI NA WYSOKA TEMPERATURĘ DO WYTRZYMAŁOŚCI RESZTKOWEJ ARAMIDU resztkowa (w %) Czas ekspozycji (w godzinach) 9

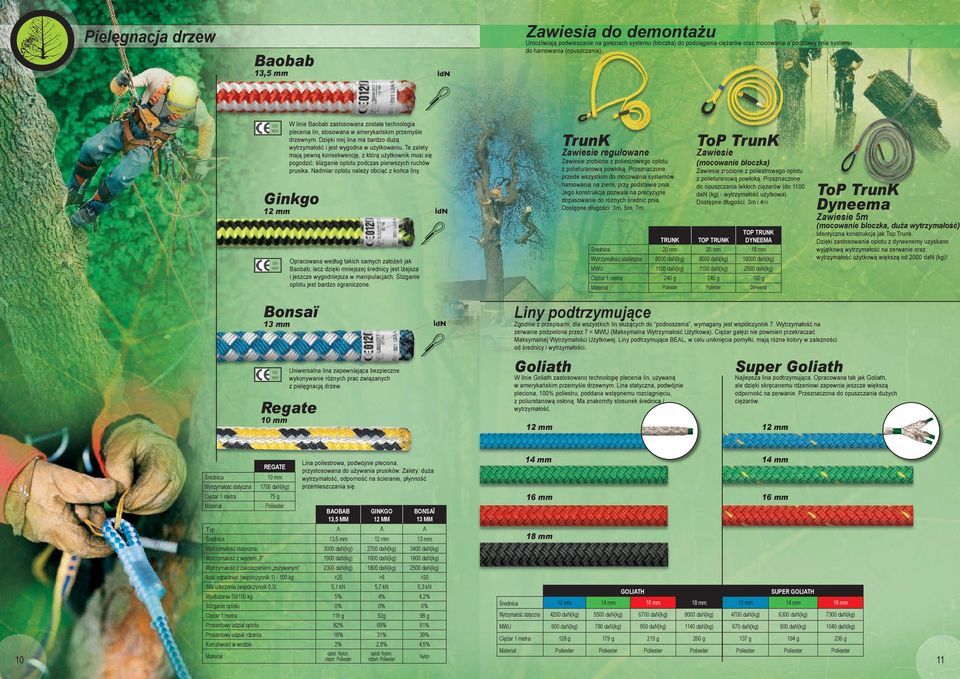

6 Pielęgnacja drzew Baobab 13,5 mm Zawiesia do demontażu Umożliwiają podwieszanie na gałęziach systemu (bloczka) do podciągania ciężarów oraz mocowanie u podstawy pnia systemu do hamowania (opuszczania). W linie Baobab zastosowana została technologia plecenia lin, stosowana w amerykańskim przemyśle drzewnym. Dzięki niej lina ma bardzo dużą wytrzymałość i jest wygodna w użytkowaniu. Te zalety mają pewną konsekwencję, z którą użytkownik musi się pogodzić: ślizganie oplotu podczas pierwszych ruchów prusika. Nadmiar oplotu należy obciąć z końca liny. Ginkgo 12 mm Opracowana według takich samych założeń jak Baobab, lecz dzięki mniejszej średnicy jest lżejsza i jeszcze wygodniejsza w manipulacjach. Ślizganie oplotu jest bardzo ograniczone. TrunK Zawiesie regulowane Zawiesie zrobione z poliestrowego oplotu z polieturanową powłoką. Przeznaczone przede wszystkim do mocowania systemów hamowania na ziemi, przy podstawie pnia. Jego konstrukcja pozwala na precyzyjne dopasowanie do różnych średnic pnia. Dostępne długości: 3m, 5m, 7m. ToP TrunK Zawiesie (mocowanie bloczka) Zawiesie zrobione z poliestrowego oplotu z polieturanową powłoką. Przeznaczone do opuszczania lekkich ciężarów (do 1100 dan (kg) - wytrzymałość użytkowa). Dostępne długości: 3m i 4m TOP TRUNK TRUNK TOP TRUNK DYNEEMA Średnica 20 mm 20 mm 18 mm statyczna 8000 dan(kg) 8000 dan(kg) dan(kg) MWU 1100 dan(kg) 1100 dan(kg) 2500 dan(kg) Ciężar 1 metra 240 g 240 g 160 g Materiał Poliester Poliester Dyneema ToP TrunK Dyneema Zawiesie 5m (mocowanie bloczka, duża wytrzymałość) Identyczna konstrukcja jak Top Trunk. Dzięki zastosowania oplotu z dyneenemy uzyskano wyjątkową wytrzymałość na zerwanie oraz wytrzymałość użytkową większą od 2000 dan (kg)! Bonsaï 13 mm Uniwersalna lina zapewniająca bezpieczne wykonywanie różnych prac związanych z pielęgnacją drzew. Regate 10 mm Liny podtrzymujące Zgodnie z przepisami, dla wszystkich lin służących do podnoszenia, wymagany jest współczynnik 7. na zerwanie podzielona przez 7 = MWU (Maksymalna Użytkowa). Ciężar gałęzi nie powinien przekraczać Maksymalnej Wytrzymałości Użytkowej. Liny podtrzymujące BEAL, w celu uniknięcia pomyłki, mają różne kolory w zależności od średnicy i wytrzymałości. Goliath W linie Goliath zastosowano technologię plecenia lin, używaną w amerykańskim przemyśle drzewnym. Lina statyczna, podwójnie pleciona, 100% poliestru, poddana wstępnemu rozciągnięciu, z poliuretanową osłoną. Ma znakomity stosunek średnica / wytrzymałość. 12 mm 12 mm Super Goliath Najlepsza lina podtrzymująca. Opracowana tak jak Goliath, ale dzięki skręcanemu rdzeniowi zapewnia jeszcze większą odporność na zerwanie. Przeznaczona do opuszczania dużych ciężarów. Średnica statyczna Ciężar 1 metra Materiał REGATE 10 mm 1700 dan(kg) 75 g Poliester Lina poliestrowa, podwójnie pleciona, przystosowana do używania prusików. Zalety: duża wytrzymałość, odporność na ścieranie, płynność przemieszczania się. BAOBAB 13,5 MM GINKGO 12 MM BONSAÏ 13 MM Typ A A A Średnica 13,5 mm 12 mm 13 mm statyczna 3000 dan(kg) 2700 dan(kg) 3400 dan(kg) z węzłem dan(kg) 1600 dan(kg) 1800 dan(kg) z zakończeniem zszywanym 2300 dan(kg) 1800 dan(kg) 2500 dan(kg) llość odpadnięć (współczynnik 1) - >20 >8 >20 Siła uderzenia (współczynnik 0,3) 5,1 kn 5,7 kn 5,3 kn Wydłużenie 50/150 kg 5% 4% 4,2% Ślizganie oplotu 0% 0% 0% Ciężar 1 metra 119 g 92g 98 g Procentowy udział oplotu 82% 69% 61% Procentowy udział rdzenia 18% 31% 39% Kurczliwość w wodzie 2% 2,8% 4,5% Materiał,, Nylon 14 mm 14 mm 10 rdzeń: Poliester rdzeń: Poliester mm 18 mm GOLIATH 16 mm SUPER GOLIATH Średnica 12 mm 14 mm 16 mm 18 mm 12 mm 14 mm 16 mm statyczna 4200 dan(kg) 5500 dan(kg) 6700 dan(kg) 8000 dan(kg) 4700 dan(kg) 6300 dan(kg) 7300 dan(kg) MWU 600 dan(kg) 780 dan(kg) 950 dan(kg) 1140 dan(kg) 670 dan(kg) 900 dan(kg) 1040 dan(kg) Ciężar 1 metra 128 g 179 g 219 g 260 g 137 g 194 g 236 g Materiał Poliester Poliester Poliester Poliester Poliester Poliester Poliester

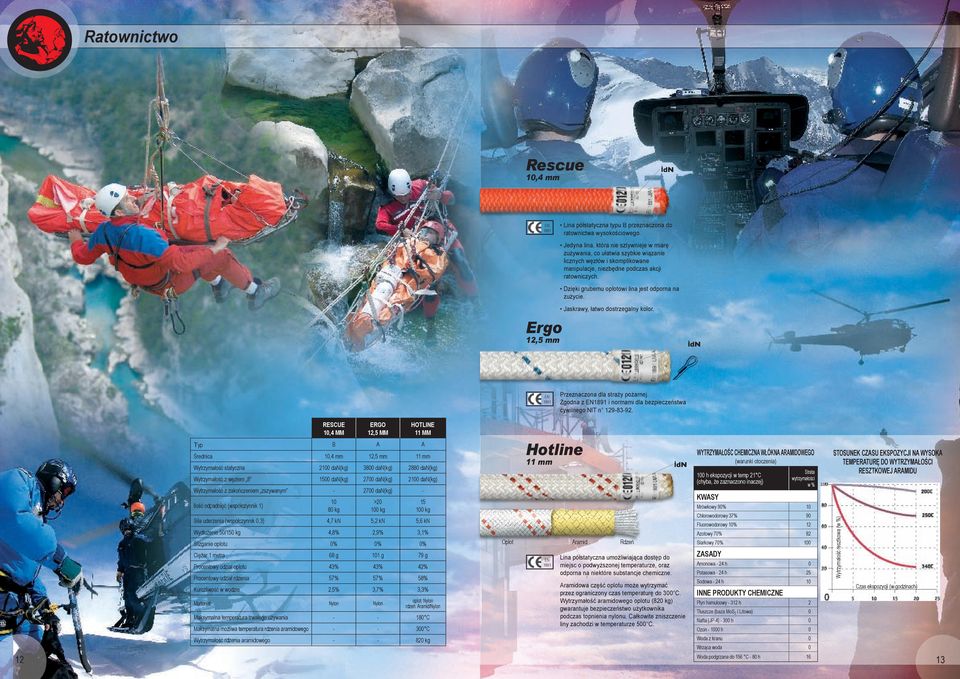

7 Ratownictwo Rescue 10,4 mm Ergo 12,5 mm Lina półstatyczna typu B przeznaczona do ratownictwa wysokościowego. Jedyna lina, która nie sztywnieje w miarę zużywania, co ułatwia szybkie wiązanie licznych węzłów i skomplikowane manipulacje, niezbędne podczas akcji ratowniczych. Dzięki grubemu oplotowi lina jest odporna na zużycie. Jaskrawy, łatwo dostrzegalny kolor. Przeznaczona dla straży pożarnej. Zgodna z i normami dla bezpieczeństwa cywilnego NIT n RESCUE 10,4 MM ERGO 12,5 MM HOTLINE 11 MM Typ B A A Średnica 10,4 mm 12,5 mm statyczna 2100 dan(kg) 3800 dan(kg) 2880 dan(kg) z węzłem dan(kg) 2700 dan(kg) 2100 dan(kg) z zakończeniem zszywanym dan(kg) - llość odpadnięć (współczynnik 1) kg >20 15 Siła uderzenia (współczynnik 0,3) 4,7 kn 5,2 kn 5,6 kn Wydłużenie 50/150 kg 4,8% 2,9% 3,1% Ślizganie oplotu 0% 0% 0% Ciężar 1 metra 68 g 101 g 79 g Procentowy udział oplotu 43% 43% 42% Procentowy udział rdzenia 57% 57% 58% Kurczliwość w wodzie 2,5% 3,7% 3,3% Materiał Nylon Nylon rdzeń: Aramid/Nylon Maksymalna temperatura trwałego używania C Maksymalna możliwa temperatura rdzenia aramidowego C rdzenia aramidowego kg Hotline Lina półstatyczna umożliwiająca dostęp do miejsc o podwyższonej temperaturze, oraz odporna na niektóre substancje chemiczne. Aramidowa część oplotu może wytrzymać przez ograniczony czas temperaturę do 300 C. aramidowego oplotu (820 kg) gwarantuje bezpieczeństwo użytkownika podczas topnienia nylonu. Całkowite zniszczenie liny zachodzi w temperaturze 500 C. Woda podgrzana do 156 C - 80 h Oplot Aramid Rdzeń WYTRZYMAŁOŚC CHEMICZNA WŁÓKNA ARAMIDOWEGO (warunki otoczenia) 100 h ekspozycji w temp 21 C (chyba, że zaznaczono inaczej) KWASY Strata wytrzymałości w % Mrówkowy 90% 10 Chlorowodorowy 37% 90 Fluorowodorowy 10% 12 Azotowy 70% 82 Siarkowy 70% 100 ZASADY Amonowa - 24 h 0 Potasowa - 24 h 25 Sodowa - 24 h 10 INNE PRODUKTY CHEMICZNE Płyn hamulcowy h 2 Tłuszcze (baza MoS 2 i Litowa) 0 Nafta (JP-4) h 0 Ozon h 0 Woda z kranu 0 Wrząca woda 0 STOSUNEK CZASU EKSPOZYCJI NA WYSOKA TEMPERATURĘ DO WYTRZYMAŁOŚCI RESZTKOWEJ ARAMIDU resztkowa (w %) Czas ekspozycji (w godzinach)

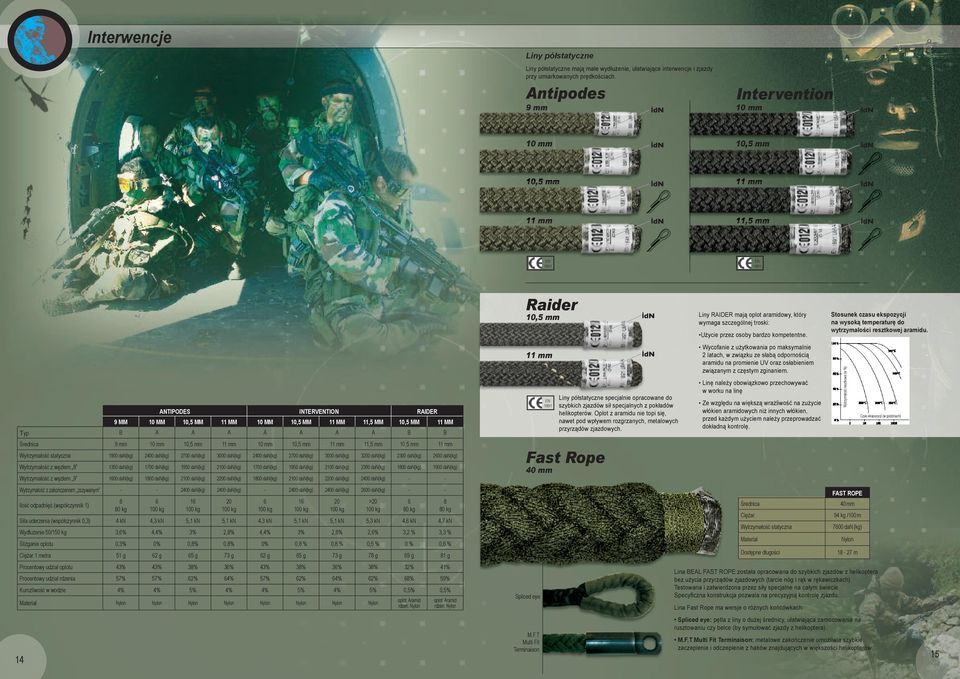

8 Interwencje Liny półstatyczne Liny półstatyczne mają małe wydłużenie, ułatwiające interwencje i zjazdy przy umiarkowanych prędkościach. Antipodes 9 mm Intervention 10 mm 10 mm 11,5 mm 14 ANTIPODES INTERVTION RAIDER 9 MM 10 MM 10,5 MM 11 MM 10 MM 10,5 MM 11 MM 11,5 MM 10,5 MM 11 MM Typ B A A A A A A A B B Średnica 9 mm 10 mm 10 mm 11,5 mm statyczna 1900 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 3200 dan(kg) 2300 dan(kg) 2600 dan(kg) z węzłem dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2300 dan(kg) 1800 dan(kg) 1900 dan(kg) z węzłem dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) - - z zakończeniem zszywanym dan(kg) 2400 dan(kg) dan(kg) 2400 dan(kg) 2600 dan(kg) - - llość odpadnięć (współczynnik 1) 8 80 kg Siła uderzenia (współczynnik 0,3) 4 kn 4,3 kn 5,1 kn 5,1 kn 4,3 kn 5,1 kn 5,1 kn 5,3 kn 4,6 kn 4,7 kn Wydłużenie 50/150 kg 3,6% 4,4% 3% 2,8% 4,4% 3% 2,8% 2,6% 3,2 % 3,3 % Ślizganie oplotu 0,3% 0% 0,8% 0,8% 0% 0,8 % 0,8 % 0,5 % 0 % 0,6 % Ciężar 1 metra 51 g 62 g 65 g 73 g 62 g 65 g 73 g 78 g 69 g 81 g Procentowy udział oplotu 43% 43% 38% 36% 43% 38% 36% 38% 32% 41% Procentowy udział rdzenia 57% 57% 62% 64% 57% 62% 64% 62% 68% 59% Kurczliwość w wodzie 4% 4% 5% 4% 4% 5% 4% 5% 0,5% 0,5% Materiał Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon > kg oplot: Aramid rdzeń: Nylon 8 80 kg oplot: Aramid rdzeń: Nylon Raider Liny półstatyczne specjalnie opracowane do szybkich zjazdów sił specjalnych z pokładów helikopterów. Oplot z aramidu nie topi się, nawet pod wpływem rozgrzanych, metalowych przyrządów zjazdowych. Fast Rope 40 mm Spliced eye M.F.T Multi Fit Terminaison Liny RAIDER mają oplot aramidowy, który wymaga szczególnej troski: Użycie przez osoby bardzo kompetentne. Wycofanie z użytkowania po maksymalnie 2 latach, w związku ze słabą odpornością aramidu na promienie UV oraz osłabieniem związanym z częstym zginaniem. Linę należy obowiązkowo przechowywać w worku na linę Ze względu na większą wrażliwość na zużycie włókien aramidowych niż innych włókien, przed każdym użyciem należy przeprowadzać dokładną kontrolę. Średnica Ciężar statyczna Materiał Dostępne długości Lina BEAL FAST ROPE została opracowana do szybkich zjazdów z helikoptera bez użycia przyrządów zjazdowych (tarcie nóg i rąk w rękawiczkach). Testowana i zatwierdzona przez siły specjalne na całym świecie. Specyfi czna konstrukcja pozwala na precyzyjną kontrolę zjazdu. Lina Fast Rope ma wersje o różnych końcówkach: Spliced eye: pętla z liny o dużej średnicy, ułatwiająca zamocowanie na rusztowaniu czy belce (by symulować zjazdy z helikoptera). M.F.T Multi Fit Terminaison: metalowe zakończenie umożliwia szybkie zaczepienie i odczepienie z haków znajdujących w większości helikopterów. Stosunek czasu ekspozycji na wysoką temperaturę do wytrzymałości resztkowej aramidu. resztkowa (w %) FAST ROPE 40 mm 94 kg /100 m 7600 dan (kg) Nylon m Czas ekspozycji (w godzinach) 15

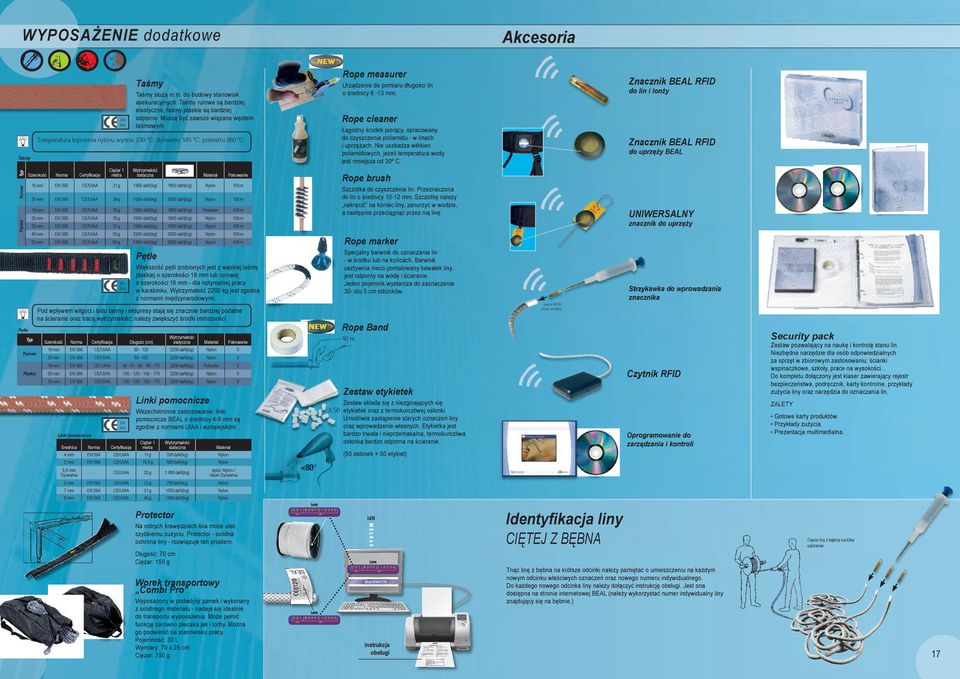

9 WYPOSAŻIE dodatkowe Akcesoria Taśmy Typ Rurowe Płaskie Pętle Szerokość Norma Certyfikacja Typ Rurowe Płaskie 565 Taśmy Taśmy służą m.in. do budowy stanowisk asekuracyjnych. Taśmy rurowe są bardziej elastyczne, taśmy płaskie są bardziej odporne. Muszą być zawsze wiązane węzłem taśmowym. Temperatura topnienia nylonu wynosi 230 ºC, dyneemy 145 ºC, poliestru 260 ºC. Ciężar 1 metra statyczna Materiał Pakowanie 16 mm 565 CE/UIAA 31 g 1350 dan(kg) 1800 dan(kg) Nylon 100 m 26 mm 565 CE/UIAA 38 g 1500 dan(kg) 2000 dan(kg) Nylon 100 m 18 mm 565 CE/UIAA 39 g 1600 dan(kg) 1800 dan(kg) Poliester 100 m 26 mm 565 CE/UIAA 35 g 1500 dan(kg) 1900 dan(kg) Nylon 100 m 30 mm 565 CE/UIAA 37 g 1600 dan(kg) 1950 dan(kg) Nylon 100 m 45 mm 565 CE/UIAA 55 g 2200 dan(kg) 2600 dan(kg) Nylon 100 m 50 mm 565 CE/UIAA 60 g 2400 dan(kg) 2800 dan(kg) Nylon 100 m Linki pomocnicze 564 Średnica Norma Certyfikacja Linki pomocnicze Wszechstronne zastosowanie: linki pomocnicze BEAL o średnicy 4-8 mm są zgodne z normami UIAA i europejskimi. Ciężar 1 metra Protector Na ostrych krawędziach lina może ulec szybkiemu zużyciu. Protector - solidna ochrona liny - rozwiązuje ten problem. Długość: 70 cm Ciężar: 150 g statyczna Worek transportowy Combi Pro Wyposażony w podwójny zamek i wykonany z solidnego materiału - nadaje się idealnie do transportu wyposażenia. Może pełnić funkcję zarówno plecaka jak i torby. Można go podwiesić na stanowisku pracy. Pojemność: 30 L Wymiary: 70 x 25 cm Ciężar: 750 g Materiał 4 mm 564 CE/UIAA 11 g 330 dan(kg) Nylon 5 mm 564 CE/UIAA 19,5 g 580 dan(kg) Nylon 5,5 mm Dyneema 566 Pętle Większość pętli zrobionych jest z wąskiej taśmy płaskiej o szerokości 18 mm lub rurowej o szerokości 16 mm - dla optymalnej pracy w karabinku kg jest zgodna z normami międzynarodowymi. Pod wpływem wilgoci i lodu taśmy i ekspresy stają się znacznie bardziej podatne na ścieranie oraz tracą wytrzymałość: należy zwiększyć środki ostrożności. Szerokość Norma Certyfikacja Długość (cm) - CE/UIAA 20 g dan(kg) statyczna Materiał Pakowanie 16 mm 566 CE/UIAA dan(kg) Nylon 5 26 mm 566 CE/UIAA dan(kg) Nylon 5 18 mm 566 CE/ UIAA dan(kg) Poliester 5 26 mm 566 CE/UIAA dan(kg) Nylon 5 30 mm 566 CE/UIAA dan(kg) Nylon 5 / rdzeń Dyneema 6 mm 564 CE/UIAA 23 g 750 dan(kg) Nylon 7 mm 564 CE/UIAA 31 g 1050 dan(kg) Nylon 8 mm 564 CE/UIAA 40 g 1400 dan(kg) Nylon X 50 Rope measurer Urządzenie do pomiaru długości lin o średnicy 6-13 mm. Rope cleaner Łagodny środek piorący, opracowany do czyszczenia poliamidu - w linach i uprzężach. Nie uszkadza włókien poliamidowych, jeżeli temperatura wody jest mniejsza od 30º C. Rope brush Szczotka do czyszczenia lin. Przeznaczona do lin o średnicy mm. Szczotkę należy nakręcić na koniec liny, zanurzyć w wodzie, a następnie przeciągnąć przez nią linę. Rope marker Specjalny barwnik do oznaczania lin - w środku lub na końcach. Barwnik usztywnia nieco pomalowany kawałek liny, jest odporny na wodę i ścieranie. Jeden pojemnik wystarcza do zaznaczenia 30- stu 5 cm odcinków. Rope Band 10 m Zestaw etykietek Zestaw składa się z niezginających się etykietek oraz z termokurczliwej osłonki. Umożliwia zastąpienie starych oznaczeń liny oraz wprowadzenie własnych. Etykietka jest bardzo trwała i nieprzemakalna, termokurczliwa osłonka bardzo odporna na ścieranie. (50 osłonek + 50 etykiet) idn instrukcja Identyfikacja liny CIĘTEJ Z BĘBNA Znacznik BEAL RFID do lin i lonży Znacznik BEAL RFID do uprzęży BEAL UNIWERSALNY znacznik do uprzęży Strzykawka do wprowadzania znacznika Czytnik RFID Oprogramowanie do zarządzania i kontroli Tnąc linę z bębna na krótsze odcinki należy pamiętać o umieszczeniu na każdym nowym odcinku właściwych oznaczeń oraz nowego numeru indywidualnego. Do każdego nowego odcinka liny należy dołączyć instrukcję obsługi. Jest ona dostępna na stronie internetowej BEAL (należy wykorzystać numer indywidualny liny znajdujący się na bębnie.) Security pack Zestaw pozwalający na naukę i kontrolę stanu lin. Niezbędne narzędzie dla osób odpowiedzialnych za sprzęt w zbiorowym zastosowaniu: ścianki wspinaczkowe, szkoły, prace na wysokości... Do kompletu dołączony jest klaser zawierający rejestr bezpieczeństwa, podręcznik, karty kontrolne, przykłady zużycia liny oraz narzędzia do oznaczania lin. Cięcie liny z bębna na kilka odcinków 16 obsługi 17 puce RFID pour cordes ZALETY Gotowe karty produktów. Przykłady zużycia. Prezentacja multimedialna.

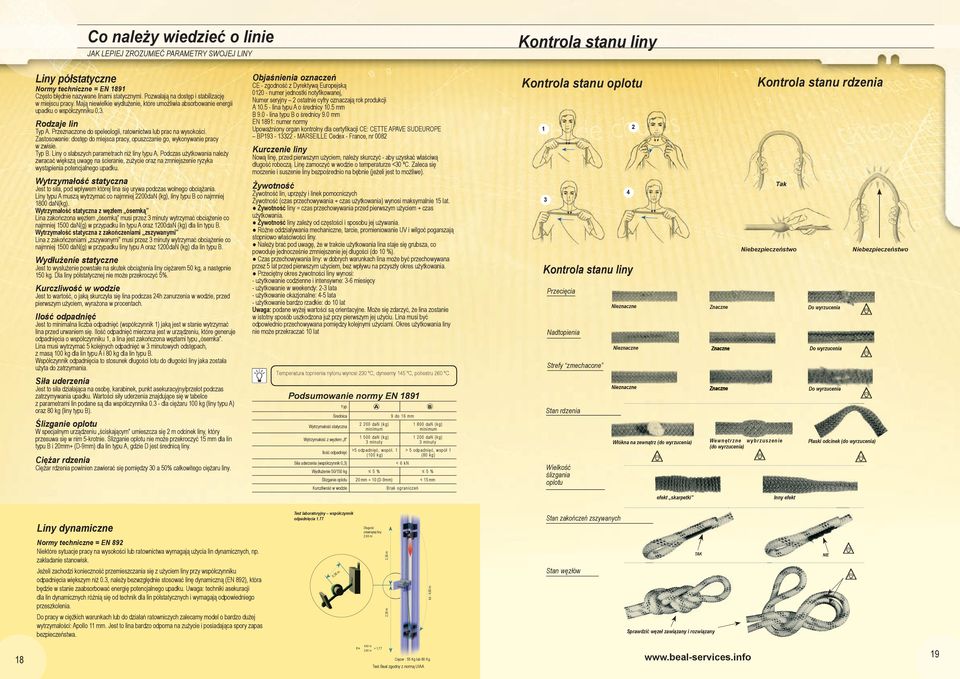

10 Co należy wiedzieć o linie JAK LEPIEJ ZROZUMIEĆ PARAMETRY SWOJEJ LINY Kontrola stanu liny Liny półstatyczne Normy techniczne = Często błędnie nazywane linami statycznymi. Pozwalają na dostęp i stabilizację w miejscu pracy. Mają niewielkie wydłużenie, które umożliwia absorbowanie energii upadku o współczynniku 0,3. Rodzaje lin Typ A. Przeznaczone do speleologii, ratownictwa lub prac na wysokości. Zastosowanie: dostęp do miejsca pracy, opuszczanie go, wykonywanie pracy w zwisie. Typ B. Liny o słabszych parametrach niż liny typu A. Podczas użytkowania należy zwracać większą uwagę na ścieranie, zużycie oraz na zmniejszenie ryzyka wystąpienia potencjalnego upadku. statyczna Jest to siła, pod wpływem której lina się urywa podczas wolnego obciążania. Liny typu A muszą wytrzymać co najmniej 2200daN (kg), liny typu B co najmniej 1800 dan(kg). statyczna z węzłem ósemką Lina zakończona węzłem ósemką musi przez 3 minuty wytrzymać obciążenie co najmniej 1500 dan(g) w przypadku lin typu A oraz 1200daN (kg) dla lin typu B. statyczna z zakończeniami zszywanymi Lina z zakończeniami zszywanymi musi przez 3 minuty wytrzymać obciążenie co najmniej 1500 dan(g) w przypadku liny typu A oraz 1200daN (kg) dla lin typu B. Wydłużenie statyczne Jest to wysłużenie powstałe na skutek obciążenia liny ciężarem 50 kg, a następnie 150 kg. Dla liny półstatycznej nie może przekroczyć 5%. Kurczliwość w wodzie Jest to wartość, o jaką skurczyła się lina podczas 24h zanurzenia w wodzie, przed pierwszym użyciem, wyrażona w procentach. Ilość odpadnięć Jest to minimalna liczba odpadnięć (współczynnik 1) jaką jest w stanie wytrzymać lina przed urwaniem się. Ilość odpadnięć mierzona jest w urządzeniu, które generuje odpadnięcia o współczynniku 1, a lina jest zakończona węzłami typu ósemka. Lina musi wytrzymać 5 kolejnych odpadnięć w 3 minutowych odstępach, z masą dla lin typu A i 80 kg dla lin typu B. Współczynnik odpadnięcia to stosunek długości lotu do długości liny jaka została użyta do zatrzymania. Siła uderzenia Jest to siła działająca na osobę, karabinek, punkt asekuracyjny/przelot podczas zatrzymywania upadku. Wartości siły uderzenia znajdujące się w tabelce z parametrami lin podane są dla współczynnika dla ciężaru (liny typu A) oraz 80 kg (liny typu B). Ślizganie oplotu W specjalnym urządzeniu ściskającym umieszcza się 2 m odcinek liny, który przesuwa się w nim 5-krotnie. Ślizganie oplotu nie może przekroczyć 15 mm dla lin typu B i 20mm+ (D-9mm) dla lin typu A, gdzie D jest średnicą liny. Ciężar rdzenia Ciężar rdzenia powinien zawierać się pomiędzy 30 a 50% całkowitego ciężaru liny. Objaśnienia oznaczeń CE - zgodność z Dyrektywą Europejską numer jednostki notyfikowanej, Numer seryjny 2 ostatnie cyfry oznaczają rok produkcji A lina typu A o średnicy 10.5 mm B lina typu B o średnicy 9.0 mm : numer normy Upoważniony organ kontrolny dla certyfikacji CE: CETTE APAVE SUDEUROPE BP MARSEILLE Cedex - France, nr 0082 Kurczenie liny Nową linę, przed pierwszym użyciem, należy skurczyć - aby uzyskać właściwą długość roboczą. Linę zamoczyć w wodzie o temperaturze <30 ºC. Zaleca się moczenie i suszenie liny bezpośrednio na bębnie (jeżeli jest to możliwe). Żywotność Żywotność lin, uprzęży i linek pomocniczych Żywotność (czas przechowywania + czas użytkowania) wynosi maksymalnie 15 lat. Żywotność liny = czas przechowywania przed pierwszym użyciem + czas użytkowania. Żywotność liny zależy od częstości i sposobu jej używania. Różne oddziaływania mechaniczne, tarcie, promieniowanie UV i wilgoć pogarszają stopniowo właściwości liny. Należy brać pod uwagę, że w trakcie użytkowania lina staje się grubsza, co powoduje jednocześnie zmniejszenie jej długości (do 10 %). Czas przechowywania liny: w dobrych warunkach lina może być przechowywana przez 5 lat przed pierwszym użyciem, bez wpływu na przyszły okres użytkowania. Przeciętny okres żywotności liny wynosi: - użytkowanie codzienne i intensywne: 3-6 miesięcy - użytkowanie w weekendy: 2-3 lata - użytkowanie okazjonalne: 4-5 lata - użytkowanie bardzo rzadkie: do 10 lat Uwaga: podane wyżej wartości są orientacyjne. Może się zdarzyć, że lina zostanie w istotny sposób uszkodzona już przy pierwszym jej użyciu. Lina musi być odpowiednio przechowywana pomiędzy kolejnymi użyciami. Okres użytkowania liny nie może przekraczać 10 lat Temperatura topnienia nylonu wynosi 230 ºC, dyneemy 145 ºC, poliestru 260 ºC. Podsumowanie normy Średnica statyczna z węzłem 8 llość odpadnięć Siła uderzenia (współczynnik 0,3) Typ A B d a N ( k g ) m i n i m u m d a N ( k g ) 3 m i n u t y > 5 o d p a d n i ę ć, w s p ó ł. 1 ( k g ) 9 d o 1 6 m m < 6 k N d a N ( k g ) m i n i m u m d a N ( k g ) 3 m i n u t y > 5 o d p a d n i ę ć, w s p ó ł 1 ( 8 0 k g ) Wydłużenie 50/150 kg 5 % 5 % Ślizganie oplotu 20 mm + 10 (D-9mm) < 15 mm Kurczliwość w wodzie Brak ograniczeń Kontrola stanu oplotu 1 3 Kontrola stanu liny Przecięcia Nadtopienia Strefy zmechacone Stan rdzenia Wielkość ślizgania oplotu 4 2 Znaczne Kontrola stanu rdzenia Tak Niebezpieczeństwo Nieznaczne Do wyrzucenia Nieznaczne Znaczne Do wyrzucenia Nieznaczne Znaczne Do wyrzucenia Włókna na zewnątrz (do wyrzucenia) We w n ę t r z n e w y b r z u s z e n i e (do wyrzucenia) efekt skarpetki Inny efekt Do wyrzucenia Płaski odcinek (do wyrzucenia) Niebezpieczeństwo Liny dynamiczne Normy techniczne = 892 Niektóre sytuacje pracy na wysokości lub ratownictwa wymagają użycia lin dynamicznych, np. zakładanie stanowisk. Jeżeli zachodzi konieczność przemieszczania się z użyciem liny przy współczynniku odpadnięcia większym niż 0.3, należy bezwzględnie stosować linę dynamiczną ( 892), która będzie w stanie zaabsorbować energię potencjalnego upadku. Uwaga: techniki asekuracji dla lin dynamicznych różnią się od technik dla lin półstatycznych i wymagają odpowiedniego przeszkolenia. Do pracy w ciężkich warunkach lub do działań ratowniczych zalecamy model o bardzo dużej wytrzymałości: Apollo. Jest to lina bardzo odporna na zużycie i posiadająca spory zapas bezpieczeństwa. Test laboratoryjny współczynnik odpadnięcia ,30 m Długość odwiniętej liny: 2,60 m 2,30 m 2,30 m lot : 4,60 m Stan zakończeń zszywanych Stan węzłów TAK Sprawdzić węzeł zawiązany i rozwiązany NIE 18 4,60 m f = = 1,77 2,60 m Cięzar : 55 Kg lub 80 Kg Test Beal zgodny z normą UIAA 19
