2 Inst alacja Dobór HydroSur f HydroDB HydroVo r tex Regulator y pr zepływu K o m p l e t n a g a m a p r o d u k t ó w d l a l e k k i ch l u b r e g u l a r n y ch ś c i e ków i wod y d e s z c z o w e j Ogólna charakterystyka Regulator przepływu jest urządzeniem zaprojektowanym tak, aby zapewnić stały wypływ bez względu na poziom wody na wlocie. Urządzenia te są wykorzystywane w sieciach regulując przepływ ścieków wód opadowych. Zazwyczaj są używane w konstrukcjach takich jak: Komory burzowe Przelewy burzowe Zbiorniki retencyjne wód opadowych Sieci kanalizacyjne ścieków opadowych Urządzenia oczyszczające wodę Spis treści Zasady działania... 2 Gama produktów... 3 Wybór modelu i sposobu instalacji... 4 Gama : Regulatory przepływu z ramieniem przednim, RDF & RDFV... 5 Regulatory przepływu z ramieniem bocznym, RDT & RDTV... 7 Gama HydroVortex: 1 Kontrolery przepływu typu Vortex, CY... 9 Kontrolery przepływu typu Vortex, CEV Kontrolery przepływu typu Vortex, CYDX Gama HydroDB : Kontrolery przepływu z podwójną kryzą Gama HydroSurf : Regulatory przepływu z wlotem wody na powierzchni, RDEA & RDSA Wszystkie nasze regulatory są wykonane ze stali, w zgodzie z procedurami ustalonymi i zatwierdzonymi przez normę ISO Certyfikat ISO 9001 : 2000 por

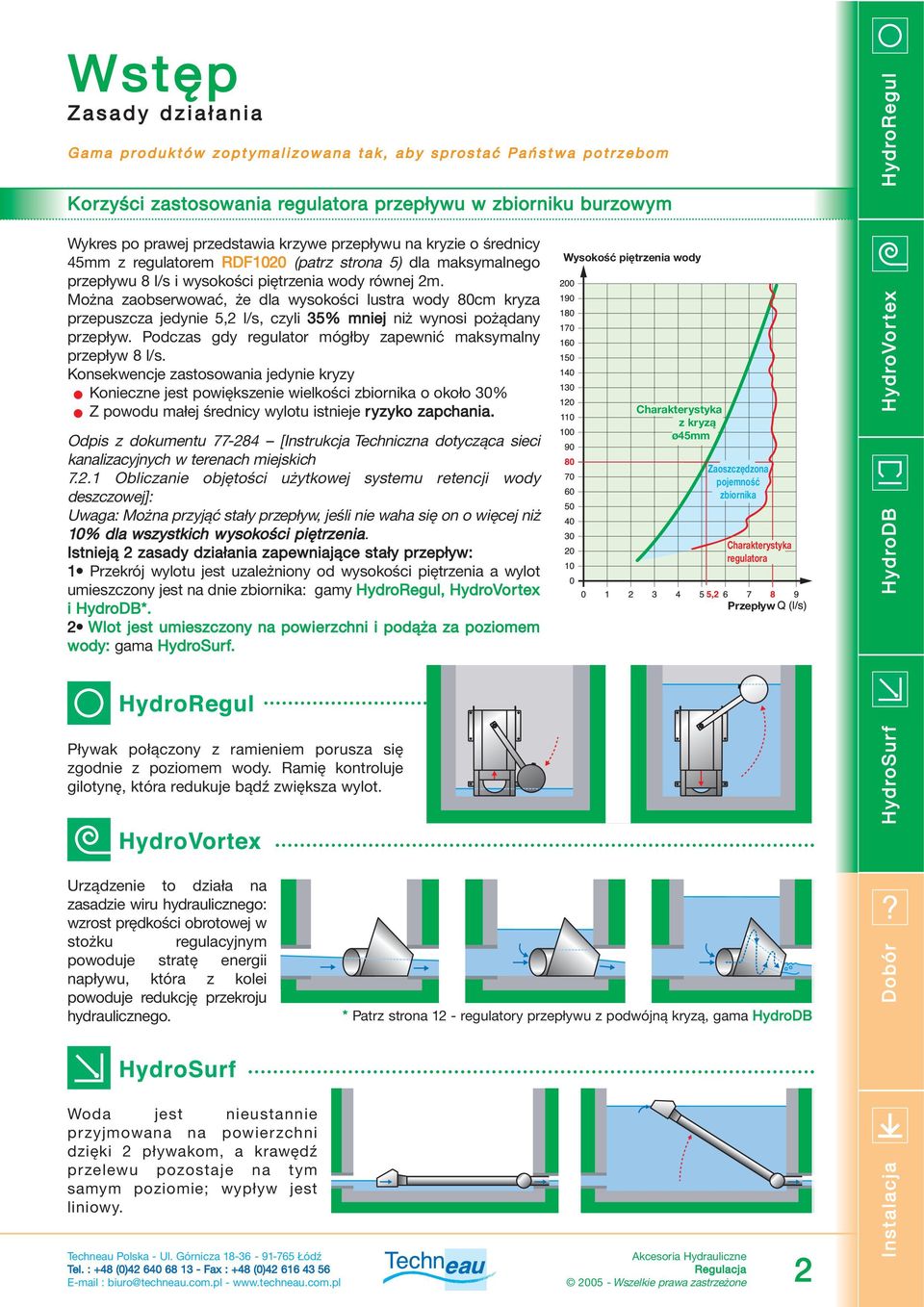

3 Wstęp Z a s a d y d z i a ł a n i a G a m a p r o d u k t ó w z o p t y m a l i z o w a n a t a k, a b y s p r o s t a ć P a ń s t w a p o t r z e b o m Korzyści zastosowania regulatora przepływu w zbiorniku burzowym Wykres po prawej przedstawia krzywe przepływu na kryzie o średnicy 45mm z regulatorem RDF1020 (patrz strona 5) dla maksymalnego przepływu 8 l/s i wysokości piętrzenia wody równej 2m. Można zaobserwować, że dla wysokości lustra wody 80cm kryza przepuszcza jedynie 5,2 l/s, czyli 35% mniej niż wynosi pożądany przepływ. Podczas gdy regulator mógłby zapewnić maksymalny przepływ 8 l/s. Konsekwencje zastosowania jedynie kryzy Konieczne jest powiększenie wielkości zbiornika o około 30% Z powodu małej średnicy wylotu istnieje ryzyko zapchania. Odpis z dokumentu [Instrukcja Techniczna dotycząca sieci kanalizacyjnych w terenach miejskich Obliczanie objętości użytkowej systemu retencji wody deszczowej]: Uwaga: Można przyjąć stały przepływ, jeśli nie waha się on o więcej niż 10% dla wszystkich wysokości piętrzenia. Istnieją 2 zasady działania zapewniające stały przepływ: 1 Przekrój wylotu jest uzależniony od wysokości piętrzenia a wylot umieszczony jest na dnie zbiornika: gamy, HydroVortex i HydroDB*. 2 Wlot jest umieszczony na powierzchni i podąża za poziomem wody: gama HydroSurf. Pływak połączony z ramieniem porusza się zgodnie z poziomem wody. Ramię kontroluje gilotynę, która redukuje bądź zwiększa wylot. Urządzenie to działa na zasadzie wiru hydraulicznego: wzrost prędkości obrotowej w stożku regulacyjnym powoduje stratę energii napływu, która z kolei powoduje redukcję przekroju hydraulicznego. Woda jest nieustannie przyjmowana na powierzchni dzięki 2 pływakom, a krawędź przelewu pozostaje na tym samym poziomie; wypływ jest liniowy. Wysokość piętrzenia wody Charakterystyka z kryzą ø45mm Zaoszczędzona pojemność zbiornika Charakterystyka regulatora * Patrz strona 12 - regulatory przepływu z podwójną kryzą, gama HydroDB 2 Inst alacja Dobór HydroSur f HydroDB HydroVo r tex

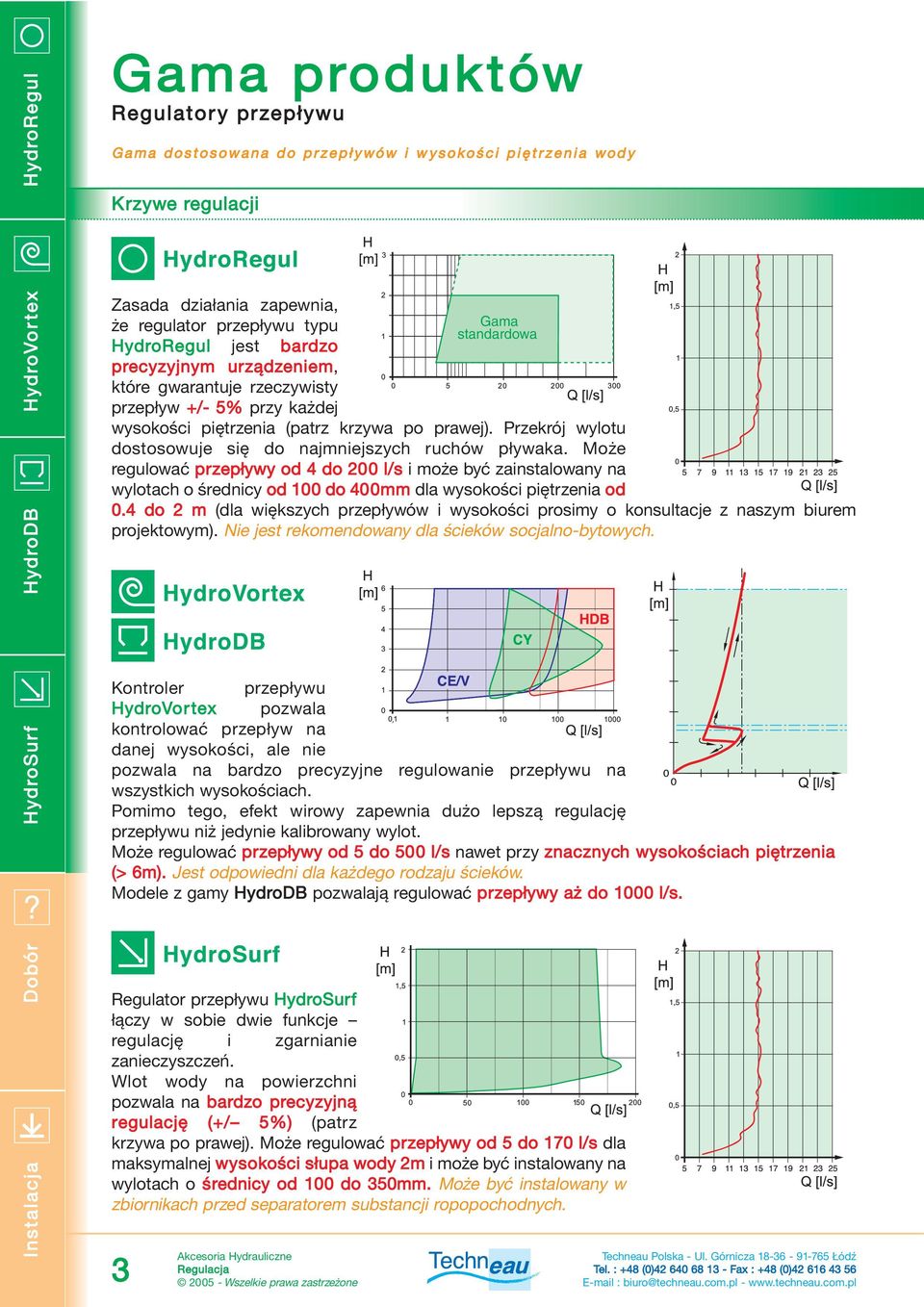

4 Inst alacja Dobór HydroSur f HydroDB HydroVo r tex Gama produktów Regulator y pr zepływu G a m a d o s t o s o w a n a d o p r z e p ł y w ów i w y s o k o ś c i p i ę t r z e n i a w o d y Krzywe regulacji Zasada działania zapewnia, że regulator przepływu typu jest bardzo precyzyjnym urządzeniem, które gwarantuje rzeczywisty przepływ +/- 5% przy każdej Gama standardowa wysokości piętrzenia (patrz krzywa po prawej). Przekrój wylotu dostosowuje się do najmniejszych ruchów pływaka. Może regulować przepływy od 4 do 200 l/s i może być zainstalowany na wylotach o średnicy od 100 do 400mm dla wysokości piętrzenia od 0.4 do 2 m (dla większych przepływów i wysokości prosimy o konsultacje z naszym biurem projektowym). Nie jest rekomendowany dla ścieków socjalno-bytowych. Kontroler przepływu HydroVor tex pozwala kontrolować przepływ na danej wysokości, ale nie pozwala na bardzo precyzyjne regulowanie przepływu na wszystkich wysokościach. Pomimo tego, efekt wirowy zapewnia dużo lepszą regulację przepływu niż jedynie kalibrowany wylot. Może regulować przepływy od 5 do 500 l/s nawet przy znacznych wysokościach piętrzenia (> 6m). Jest odpowiedni dla każdego rodzaju ścieków. Modele z gamy HydroDB pozwalają regulować przepływy aż do 1000 l/s. Regulator przepływu HydroSurf łączy w sobie dwie funkcje regulację i zgarnianie zanieczyszczeń. Wlot wody na powierzchni pozwala na bardzo precyzyjną regulację (+/ 5%) (patrz krzywa po prawej). Może regulować przepływy od 5 do 170 l/s dla maksymalnej wysokości słupa wody 2m i może być instalowany na wylotach o średnicy od 100 do 350mm. Może być instalowany w zbiornikach przed separatorem substancji ropopochodnych. 3

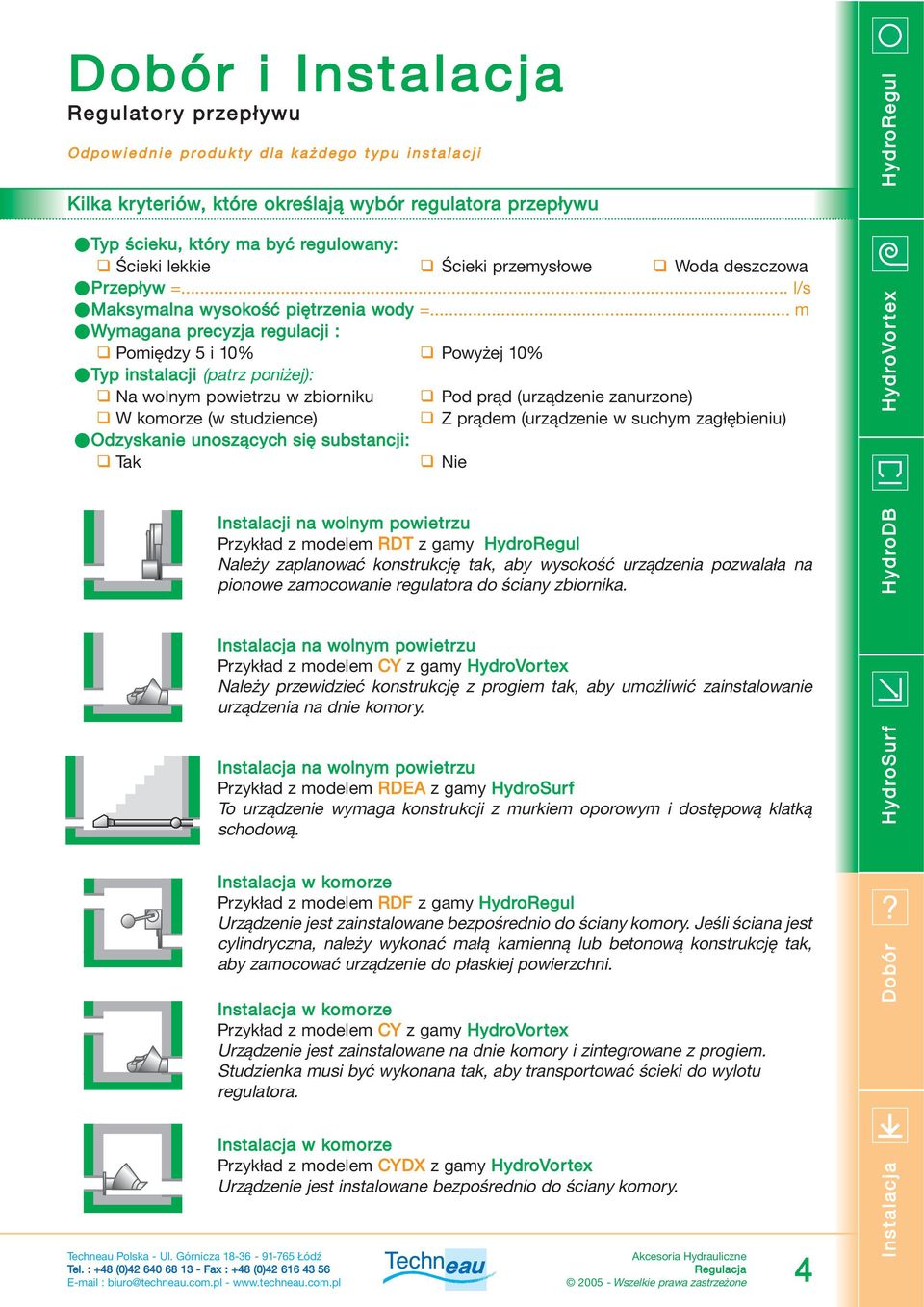

5 Dobór i Instalacja Regulator y pr zepływu O d p o w i e d n i e p r o d u k t y d l a k a ż d e g o t y p u i n s t a l a c j i Kilka kryteriów, które określają wybór regulatora przepływu Typ ścieku, który ma być regulowany: Ścieki lekkie Ścieki przemysłowe Woda deszczowa =... l/s Maksymalna wysokość piętrzenia wody =... m Wymagana precyzja regulacji : Pomiędzy 5 i 10% Powyżej 10% Typ instalacji (patrz poniżej): Na wolnym powietrzu w zbiorniku Pod prąd (urządzenie zanurzone) W komorze (w studzience) Z prądem (urządzenie w suchym zagłębieniu) Odzyskanie unoszących się substancji: Tak Nie Instalacji na wolnym powietrzu Przykład z modelem RDT z gamy Należy zaplanować konstrukcję tak, aby wysokość urządzenia pozwalała na pionowe zamocowanie regulatora do ściany zbiornika. Instalacja na wolnym powietrzu Przykład z modelem CY z gamy HydroVortex Należy przewidzieć konstrukcję z progiem tak, aby umożliwić zainstalowanie urządzenia na dnie komory. Instalacja na wolnym powietrzu Przykład z modelem RDEA z gamy HydroSurf To urządzenie wymaga konstrukcji z murkiem oporowym i dostępową klatką schodową. Instalacja w komorze Przykład z modelem RDF z gamy Urządzenie jest zainstalowane bezpośrednio do ściany komory. Jeśli ściana jest cylindryczna, należy wykonać małą kamienną lub betonową konstrukcję tak, aby zamocować urządzenie do płaskiej powierzchni. Instalacja w komorze Przykład z modelem CY z gamy HydroVortex Urządzenie jest zainstalowane na dnie komory i zintegrowane z progiem. Studzienka musi być wykonana tak, aby transportować ścieki do wylotu regulatora. Instalacja w komorze Przykład z modelem CYDX z gamy HydroVortex Urządzenie jest instalowane bezpośrednio do ściany komory. 4 Inst alacja Dobór HydroSur f HydroDB HydroVo r tex

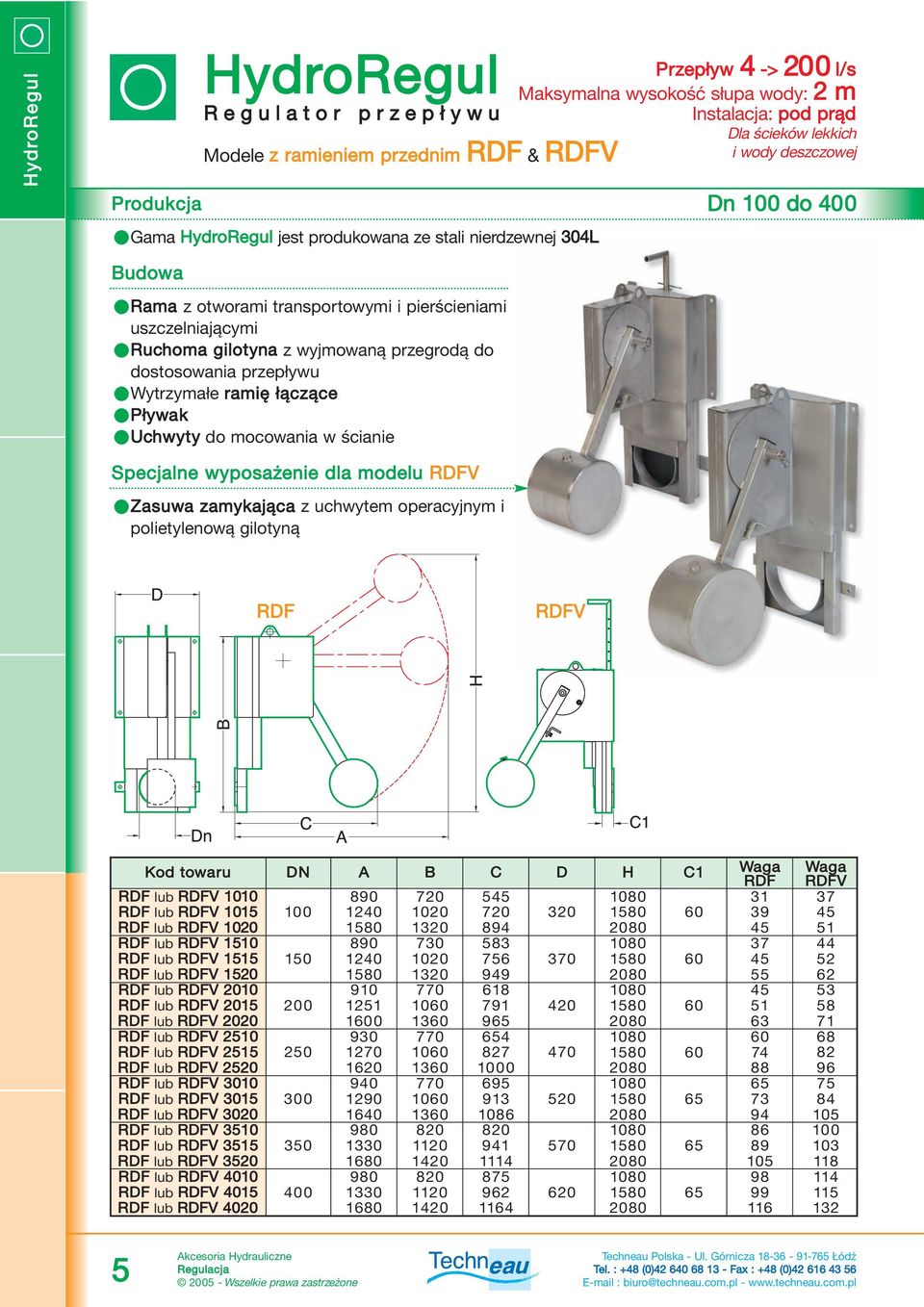

6 Modele z ramieniem przednim RDF & RDFV 4 -> 200 l/s Maksymalna wysokość słupa wody: 2 m Instalacja: pod prąd Dla ścieków lekkich i wody deszczowej Produkcja Dn 100 do 400 Gama jest produkowana ze stali nierdzewnej 304L Budowa Rama z otworami transportowymi i pierścieniami uszczelniającymi Ruchoma gilotyna z wyjmowaną przegrodą do dostosowania przepływu Wytrzymałe ramię łączące Pływak Uchwyty do mocowania w ścianie Specjalne wyposażenie dla modelu RDFV Zasuwa zamykająca z uchwytem operacyjnym i polietylenową gilotyną RDF RDFV Kod towaru RDF lub RDFV 1010 RDF lub RDFV 1015 RDF lub RDFV 1020 RDF lub RDFV 1510 RDF lub RDFV 1515 RDF lub RDFV 1520 RDF lub RDFV 2010 RDF lub RDFV 2015 RDF lub RDFV 2020 RDF lub RDFV 2510 RDF lub RDFV 2515 RDF lub RDFV 2520 RDF lub RDFV 3010 RDF lub RDFV 3015 RDF lub RDFV 3020 RDF lub RDFV 3510 RDF lub RDFV 3515 RDF lub RDFV 3520 RDF lub RDFV 4010 RDF lub RDFV 4015 RDF lub RDFV 4020 DN A B C D H C Waga RDF Waga RDFV

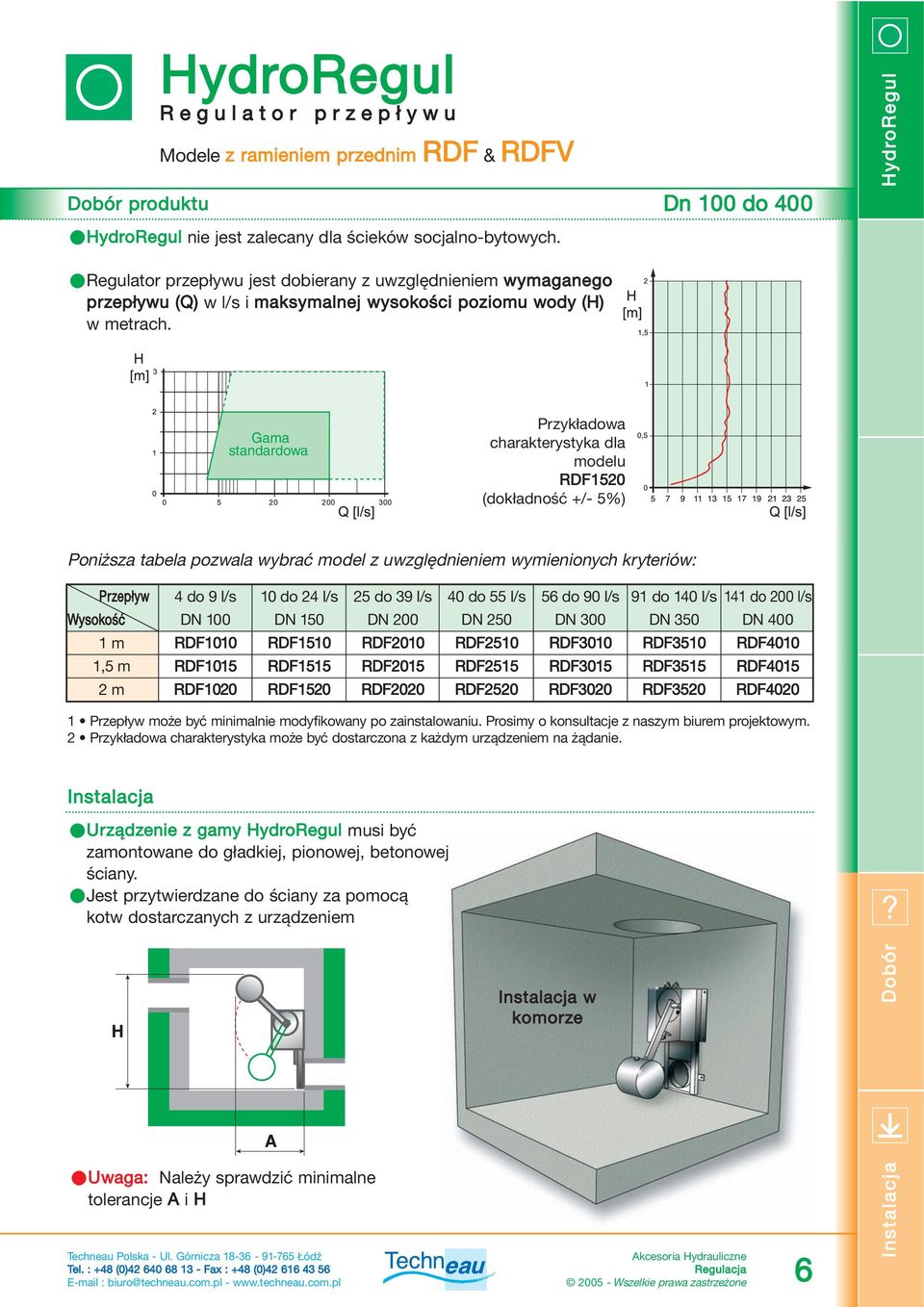

7 Wysokość 1 m 1,5 m 2 m Modele z ramieniem przednim RDF & RDFV Dobór produktu nie jest zalecany dla ścieków socjalno-bytowych. Regulator przepływu jest dobierany z uwzględnieniem wymaganego przepływu (Q) w l/s i maksymalnej wysokości poziomu wody (H) w metrach. 4 do 9 l/s DN 100 RDF1010 RDF1015 RDF1020 Gama standardowa 10 do 24 l/s DN RDF1510 RDF1515 RDF1520 Instalacja Urządzenie z gamy musi być zamontowane do gładkiej, pionowej, betonowej ściany. Jest przytwierdzane do ściany za pomocą kotw dostarczanych z urządzeniem 25 do 39 l/s DN 200 RDF2010 RDF2015 RDF2020 Przykładowa charakterystyka dla modelu RDF1520 (dokładność +/- 5%) Poniższa tabela pozwala wybrać model z uwzględnieniem wymienionych kryteriów: 40 do 55 l/s DN 250 RDF2510 RDF2515 RDF do 90 l/s DN RDF3010 RDF3015 RDF3020 Instalacja w komorze Dn 100 do do 140 l/s 141 do 200 l/s DN 350 DN 400 RDF3510 RDF3515 RDF3520 RDF4010 RDF4015 RDF może być minimalnie modyfikowany po zainstalowaniu. Prosimy o konsultacje z naszym biurem projektowym. 2 Przykładowa charakterystyka może być dostarczona z każdym urządzeniem na żądanie. Uwaga: Należy sprawdzić minimalne tolerancje A i H 6 Inst alacja Dobór

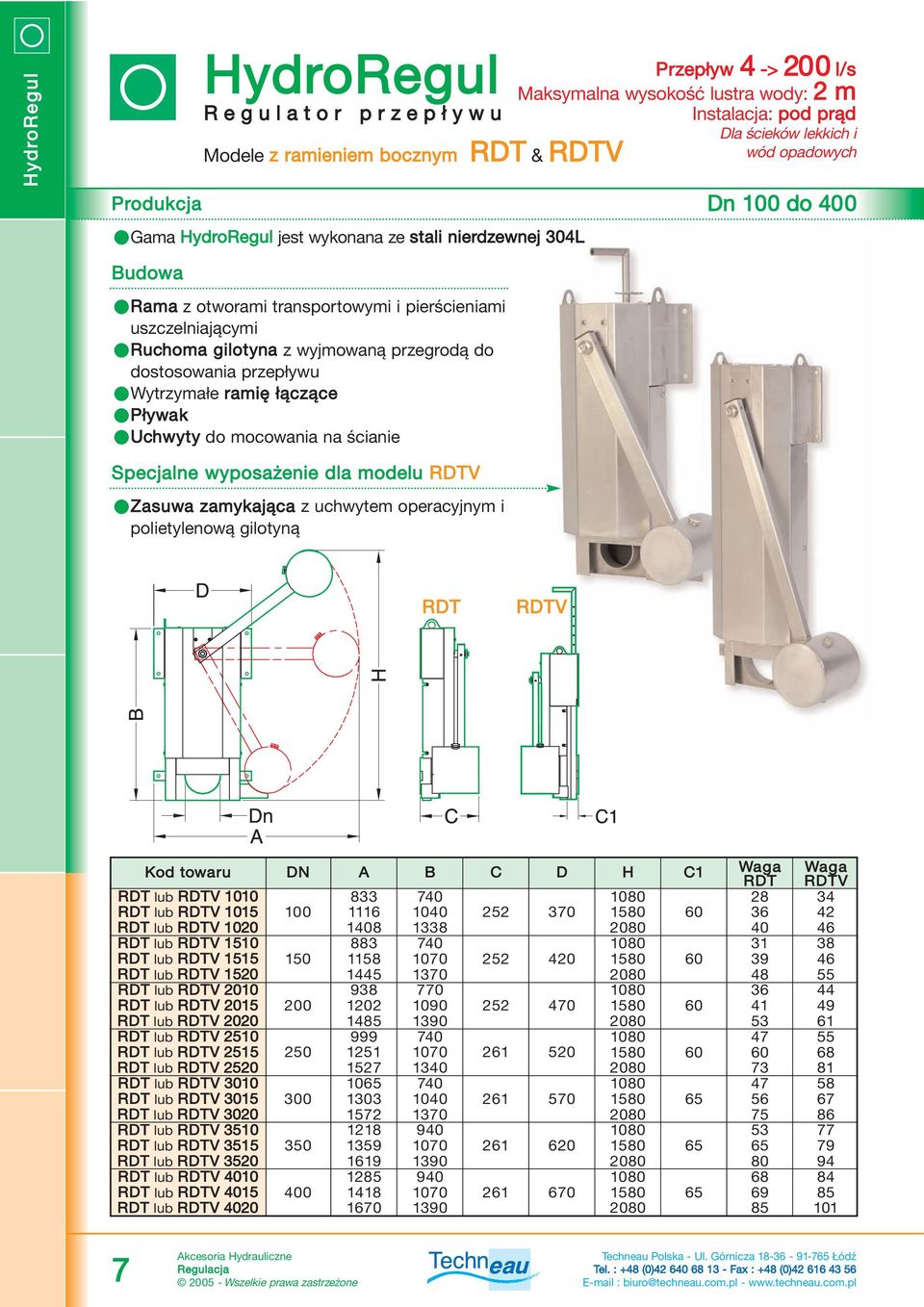

8 Modele z ramieniem bocznym RDT & RDTV 4 -> 200 l/s Maksymalna wysokość lustra wody: 2 m Instalacja: pod prąd Dla ścieków lekkich i wód opadowych Produkcja Dn 100 do 400 Gama jest wykonana ze stali nierdzewnej 304L Budowa Rama z otworami transportowymi i pierścieniami uszczelniającymi Ruchoma gilotyna z wyjmowaną przegrodą do dostosowania przepływu Wytrzymałe ramię łączące Pływak Uchwyty do mocowania na ścianie Specjalne wyposażenie dla modelu RDTV Zasuwa zamykająca z uchwytem operacyjnym i polietylenową gilotyną RDT RDTV Kod towaru RDT lub RDTV 1010 RDT lub RDTV 1015 RDT lub RDTV 1020 RDT lub RDTV 1510 RDT lub RDTV 1515 RDT lub RDTV 1520 RDT lub RDTV 2010 RDT lub RDTV 2015 RDT lub RDTV 2020 RDT lub RDTV 2510 RDT lub RDTV 2515 RDT lub RDTV 2520 RDT lub RDTV 3010 RDT lub RDTV 3015 RDT lub RDTV 3020 RDT lub RDTV 3510 RDT lub RDTV 3515 RDT lub RDTV 3520 RDT lub RDTV 4010 RDT lub RDTV 4015 RDT lub RDTV 4020 DN A B C D H C Waga RDT Waga RDTV

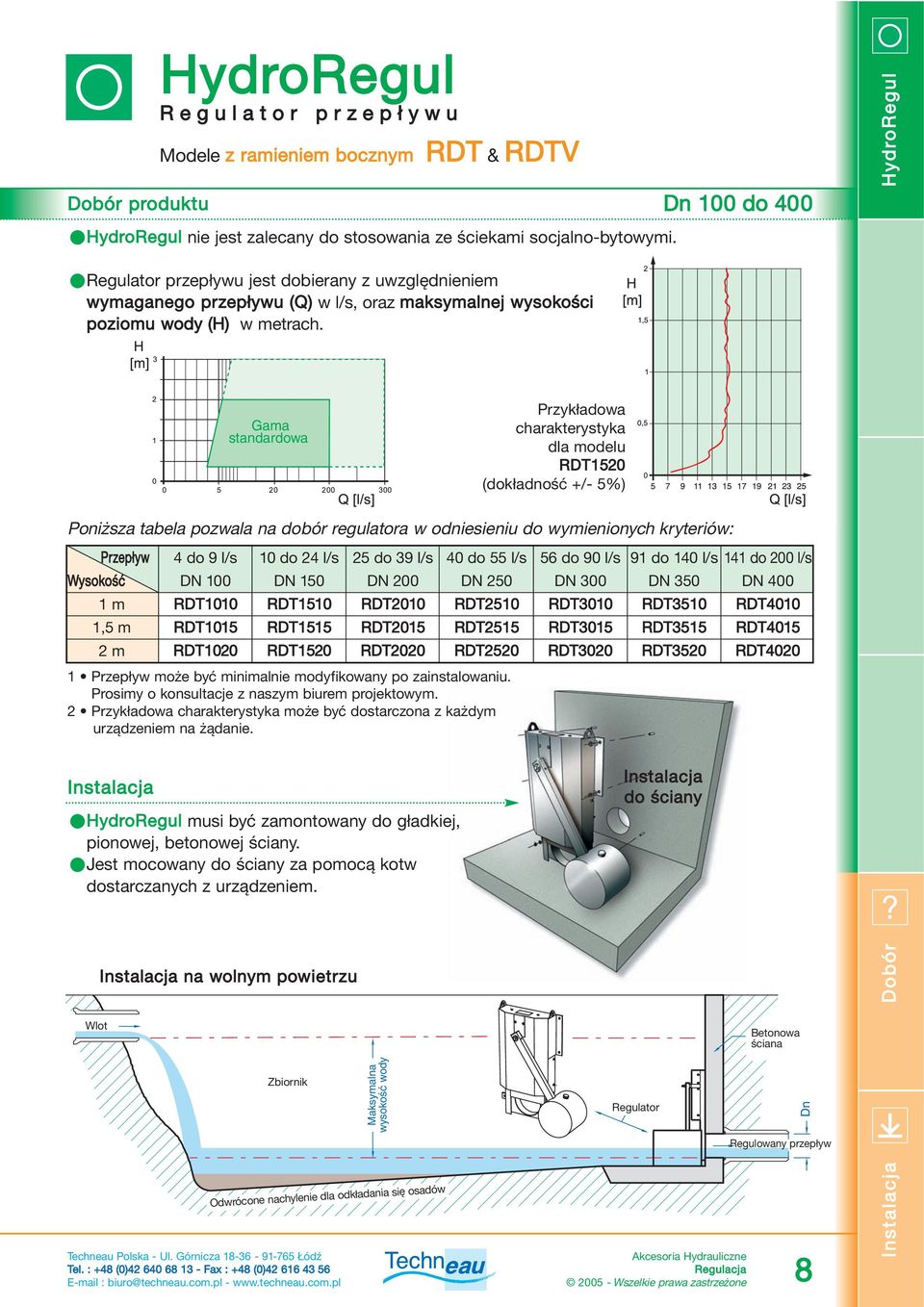

9 Wysokość 1 m 1,5 m 2 m Modele z ramieniem bocznym RDT & RDTV Dobór produktu nie jest zalecany do stosowania ze ściekami socjalno-bytowymi. Regulator przepływu jest dobierany z uwzględnieniem wymaganego przepływu (Q) w l/s, oraz maksymalnej wysokości poziomu wody (H) w metrach. 4 do 9 l/s DN 100 RDT1010 RDT1015 RDT do 24 l/s DN RDT1510 RDT1515 RDT1520 Instalacja na wolnym powietrzu 25 do 39 l/s DN 200 RDT2010 RDT2015 RDT2020 Instalacja musi być zamontowany do gładkiej, pionowej, betonowej ściany. Jest mocowany do ściany za pomocą kotw dostarczanych z urządzeniem. Wlot Gama standardowa Maksymalna wysokość wody 40 do 55 l/s DN 250 RDT2510 RDT2515 RDT może być minimalnie modyfikowany po zainstalowaniu. Prosimy o konsultacje z naszym biurem projektowym. 2 Przykładowa charakterystyka może być dostarczona z każdym urządzeniem na żądanie. Zbiornik Odwrócone nachylenie dla odkładania się osadów Przykładowa charakterystyka dla modelu RDT1520 (dokładność +/- 5%) Poniższa tabela pozwala na dobór regulatora w odniesieniu do wymienionych kryteriów: 56 do 90 l/s 91 do 140 l/s 141 do 200 l/s DN DN 350 DN 400 RDT3010 RDT3015 RDT3020 RDT3510 RDT3515 RDT3520 Instalacja do ściany Regulator Dn 100 do 400 RDT4010 RDT4015 RDT4020 Betonowa ściana Dn Regulowany przepływ 8 Inst alacja Dobór

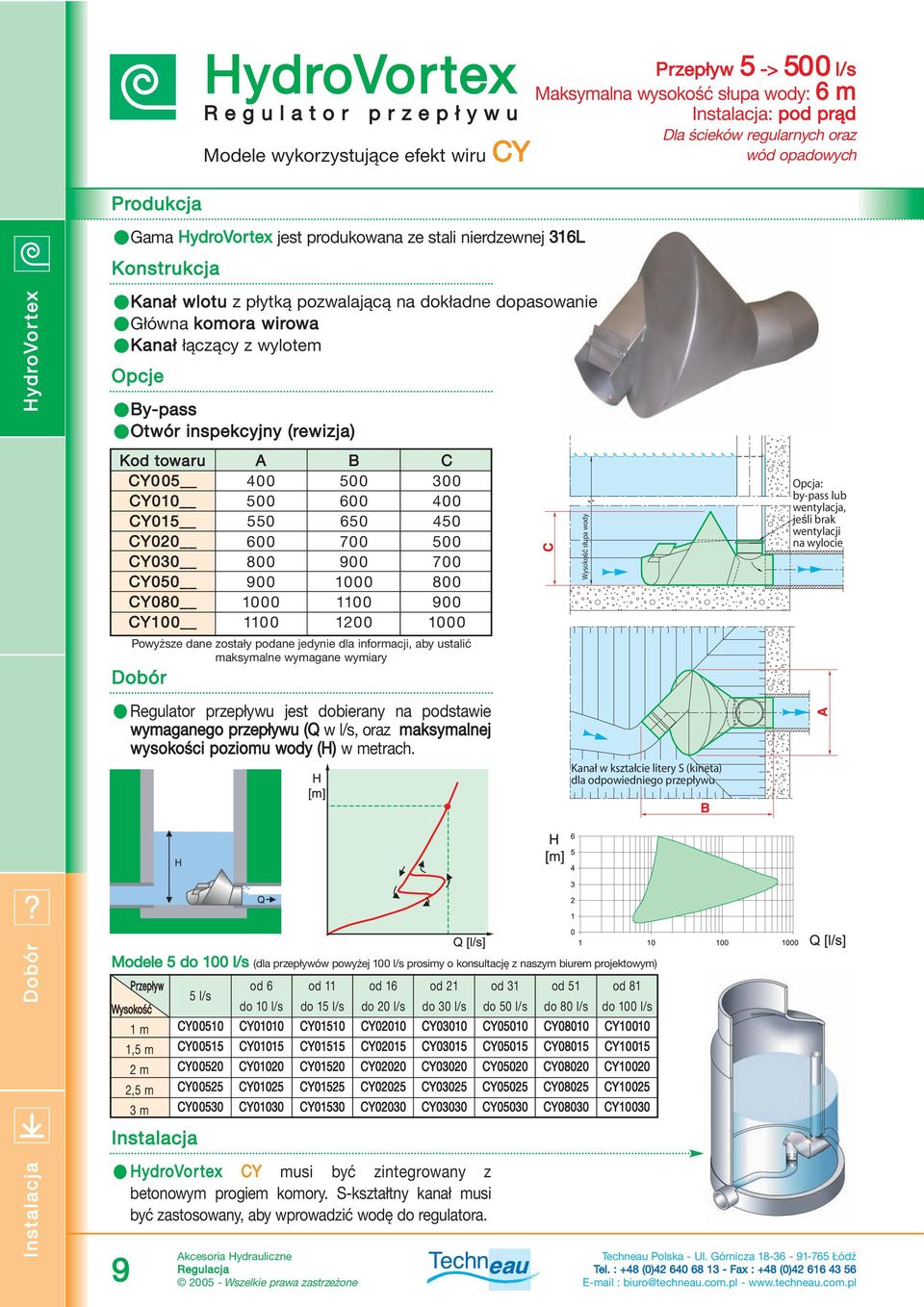

10 HydroVortex Modele wykorzystujące efekt wiru CY 5 -> 500 l/s Maksymalna wysokość słupa wody: 6 m Instalacja: pod prąd Dla ścieków regularnych oraz wód opadowych HydroVo r tex Produkcja Gama HydroVortex jest produkowana ze stali nierdzewnej 316L Konstrukcja Główna komora wirowa Kanał łączący z wylotem Opcje By-pass Otwór inspekcyjny (rewizja) Kanał wlotu z płytką pozwalającą na dokładne dopasowanie Kod towaru CY0 05 CY010 CY015 CY020 CY030 CY050 CY080 CY100 A B C Powyższe dane zostały podane jedynie dla informacji, aby ustalić maksymalne wymagane wymiary Dobór Regulator przepływu jest dobierany na podstawie wymaganego przepływu (Q w l/s, oraz maksymalnej wysokości poziomu wody (H) w metrach. Wysokość słupa wody Kanał w kształcie litery S (kineta) dla odpowiedniego przepływu Opcja: by-pass lub wentylacja, jeśli brak wentylacji na wylocie Dobór Inst alacja Modele 5 do 100 l/s (dla przepływów powyżej 100 l/s prosimy o konsultację z naszym biurem projektowym) Wysokość 9 1 m 1,5 m 2 m 2,5 m 3 m 5 l/s CY00510 CY00515 CY00520 CY00525 CY00530 od 6 do 10 l/s CY01010 CY01015 CY01020 CY01025 CY01030 od 11 do 15 l/s CY01510 CY01515 CY01520 CY01525 CY01530 od 16 do 20 l/s CY02010 CY02015 CY02020 CY02025 CY02030 od 21 do 30 l/s CY03010 CY03015 CY03020 CY03025 CY03030 Instalacja HydroVortex CY musi być zintegrowany z betonowym progiem komory. S-kształtny kanał musi być zastosowany, aby wprowadzić wodę do regulatora. od 31 do 50 l/s CY05010 CY05015 CY05020 CY05025 CY05030 od 51 do 80 l/s CY08010 CY08015 CY08020 CY08025 CY08030 od 81 do 100 l/s CY10010 CY10015 CY10020 CY10025 CY10030

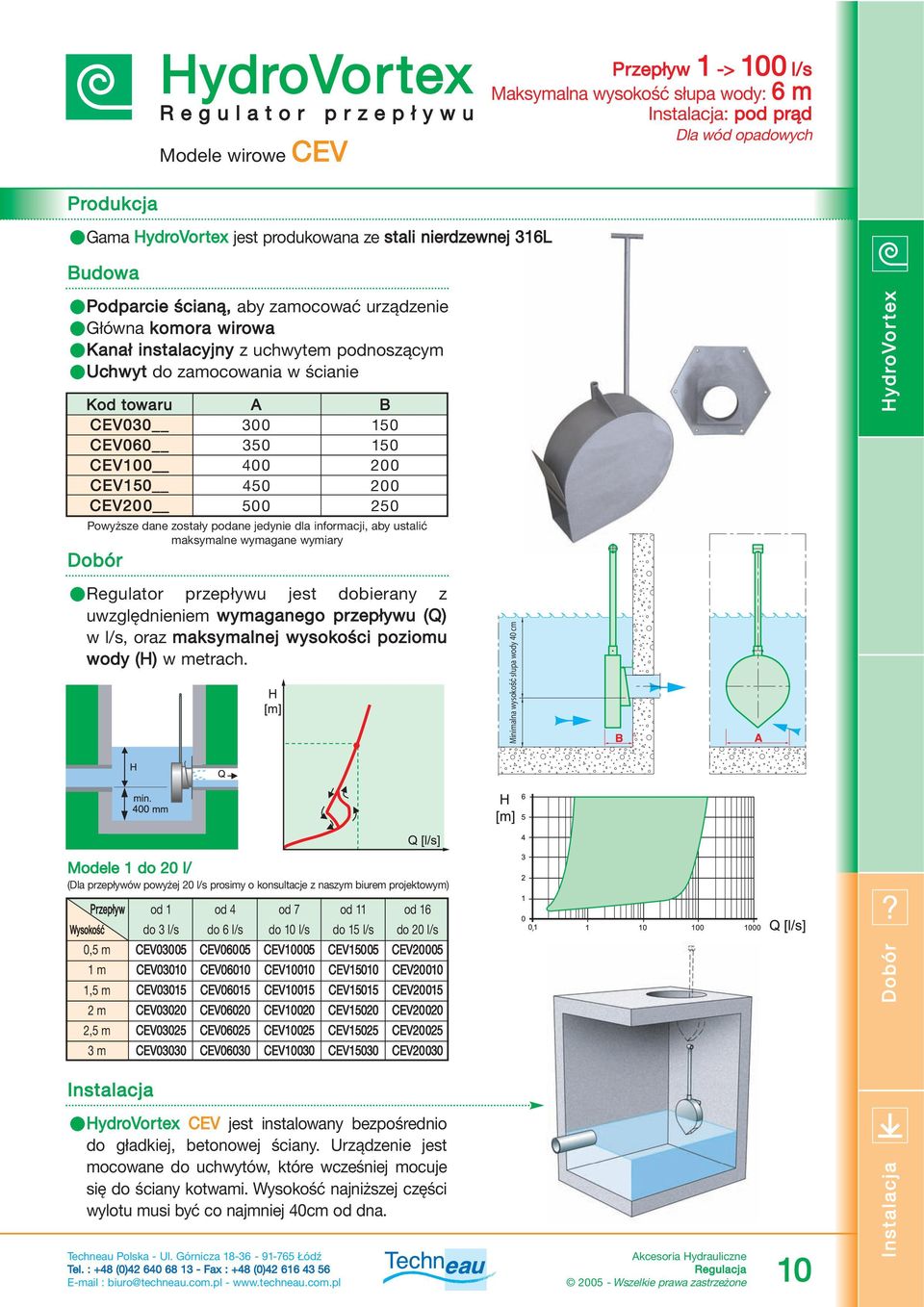

11 HydroVortex Modele wirowe CEV 1 -> 100 l/s Maksymalna wysokość słupa wody: 6 m Instalacja: pod prąd Dla wód opadowych Produkcja Gama HydroVortex jest produkowana ze stali nierdzewnej 316L Budowa Podparcie ścianą, aby zamocować urządzenie Główna komora wirowa Kanał instalacyjny z uchwytem podnoszącym Uchwyt do zamocowania w ścianie Kod towaru CEV030 CEV0 CEV100 CEV CEV20 0 A B Powyższe dane zostały podane jedynie dla informacji, aby ustalić maksymalne wymagane wymiary Dobór Regulator przepływu jest dobierany z uwzględnieniem wymaganego przepływu (Q) w l/s, oraz maksymalnej wysokości poziomu wody (H) w metrach. Minimalna wysokość słupa wody 40 cm HydroVo r tex Modele 1 do 20 l/ (Dla przepływów powyżej 20 l/s prosimy o konsultacje z naszym biurem projektowym) Wysokość 0,5 m 1 m 1,5 m 2 m 2,5 m 3 m od 1 do 3 l/s CEV05 CEV03010 CEV03015 CEV03020 CEV03025 CEV03030 od 4 do 6 l/s CEV005 CEV010 CEV015 CEV020 CEV025 CEV030 od 7 do 10 l/s CEV10005 CEV10010 CEV10015 CEV10020 CEV10025 CEV10030 od 11 do 15 l/s CEV05 CEV10 CEV15 CEV20 CEV25 CEV30 od 16 do 20 l/s CEV20005 CEV20010 CEV20015 CEV20020 CEV20025 CEV20030 Dobór Instalacja HydroVortex CEV jest instalowany bezpośrednio do gładkiej, betonowej ściany. Urządzenie jest mocowane do uchwytów, które wcześniej mocuje się do ściany kotwami. Wysokość najniższej części wylotu musi być co najmniej 40cm od dna. 10 Inst alacja

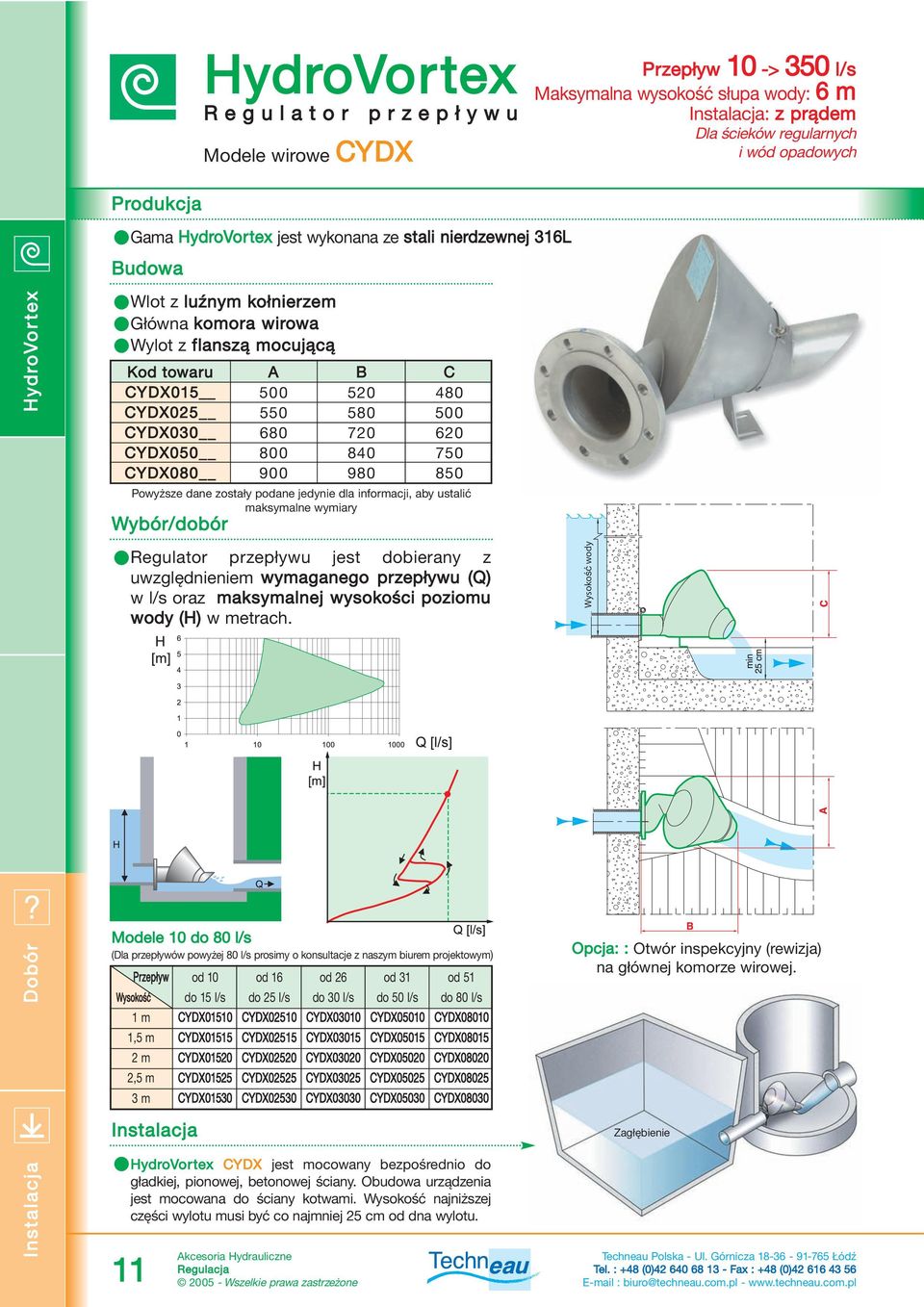

12 HydroVortex Modele wirowe CYDX 10 -> 350 l/s Maksymalna wysokość słupa wody: 6 m Instalacja: z prądem Dla ścieków regularnych i wód opadowych HydroVo r tex Produkcja Gama HydroVortex jest wykonana ze stali nierdzewnej 316L Budowa Wlot z luźnym kołnierzem Główna komora wirowa Wylot z flanszą mocującą Kod towaru CYDX015 CYDX025 CYDX030 CYDX050 CYDX080 A B C Powyższe dane zostały podane jedynie dla informacji, aby ustalić maksymalne wymiary Wybór/dobór Regulator przepływu jest dobierany z uwzględnieniem wymaganego przepływu (Q) w l/s oraz maksymalnej wysokości poziomu wody (H) w metrach. Wysokość wody Dobór Modele 10 do 80 l/s (Dla przepływów powyżej 80 l/s prosimy o konsultacje z naszym biurem projektowym) Wysokość 1 m 1,5 m 2 m 2,5 m 3 m od 10 do 15 l/s CYDX01510 CYDX01515 CYDX01520 CYDX01525 CYDX01530 od 16 do 25 l/s CYDX02510 CYDX02515 CYDX02520 CYDX02525 CYDX02530 od 26 do 30 l/s CYDX03010 CYDX03015 CYDX03020 CYDX03025 CYDX03030 od 31 do 50 l/s CYDX05010 CYDX05015 CYDX05020 CYDX05025 CYDX05030 od 51 do 80 l/s CYDX08010 CYDX08015 CYDX08020 CYDX08025 CYDX08030 Opcja: : Otwór inspekcyjny (rewizja) na głównej komorze wirowej. Inst alacja Instalacja HydroVortex CYDX jest mocowany bezpośrednio do gładkiej, pionowej, betonowej ściany. Obudowa urządzenia jest mocowana do ściany kotwami. Wysokość najniższej części wylotu musi być co najmniej 25 cm od dna wylotu. 11 Zagłębienie

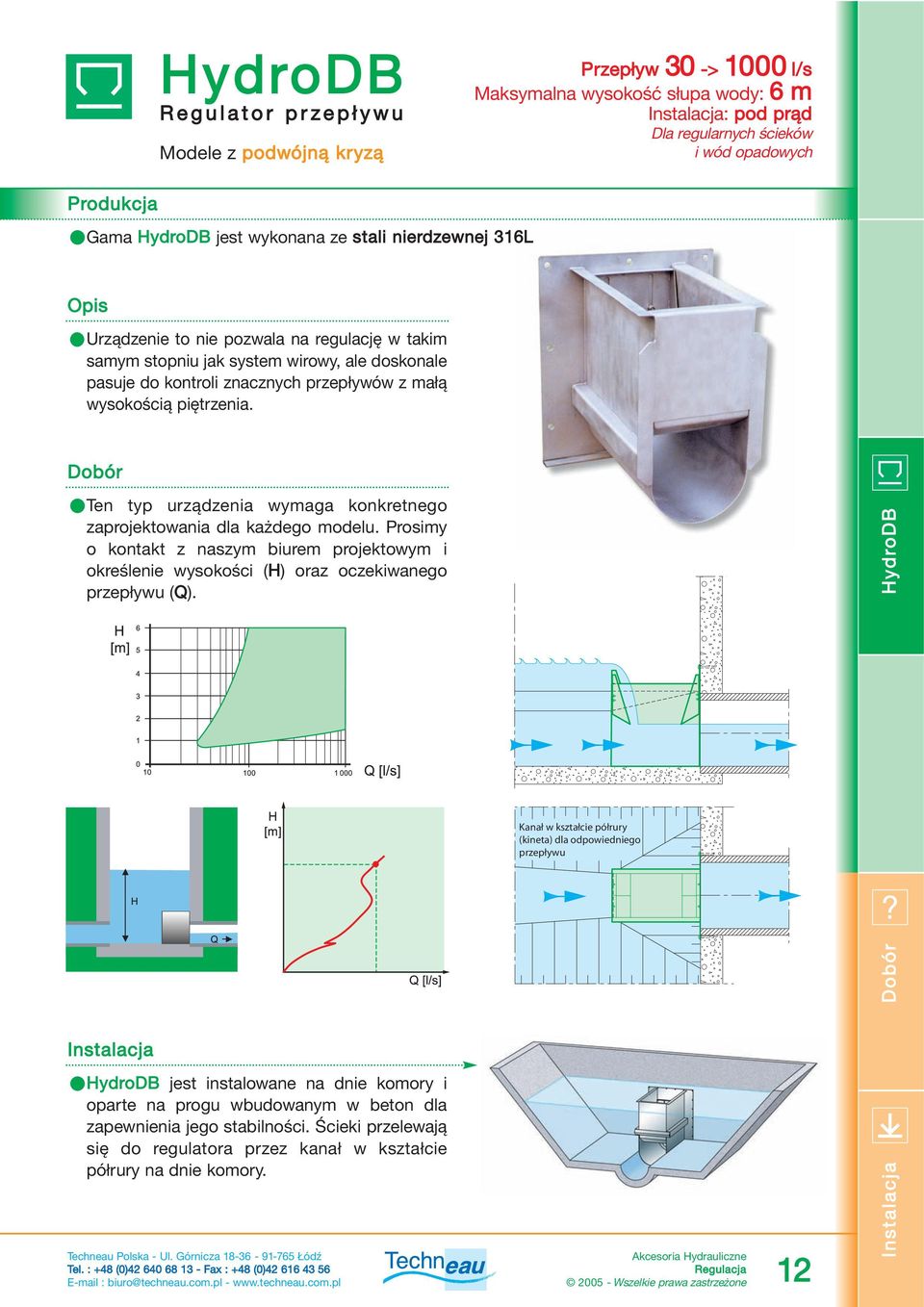

13 HydroDB Modele z podwójną kryzą 30 -> 1000 l/s Maksymalna wysokość słupa wody: 6 m Instalacja: pod prąd Dla regularnych ścieków i wód opadowych Produkcja Gama HydroDB jest wykonana ze stali nierdzewnej 316L Opis Urządzenie to nie pozwala na regulację w takim samym stopniu jak system wirowy, ale doskonale pasuje do kontroli znacznych przepływów z małą wysokością piętrzenia. Dobór Ten typ urządzenia wymaga konkretnego zaprojektowania dla każdego modelu. Prosimy o kontakt z naszym biurem projektowym i określenie wysokości (H) oraz oczekiwanego przepływu (Q). HydroDB Kanał w kształcie półrury (kineta) dla odpowiedniego przepływu Dobór Instalacja HydroDB jest instalowane na dnie komory i oparte na progu wbudowanym w beton dla zapewnienia jego stabilności. Ścieki przelewają się do regulatora przez kanał w kształcie półrury na dnie komory. 12 Inst alacja

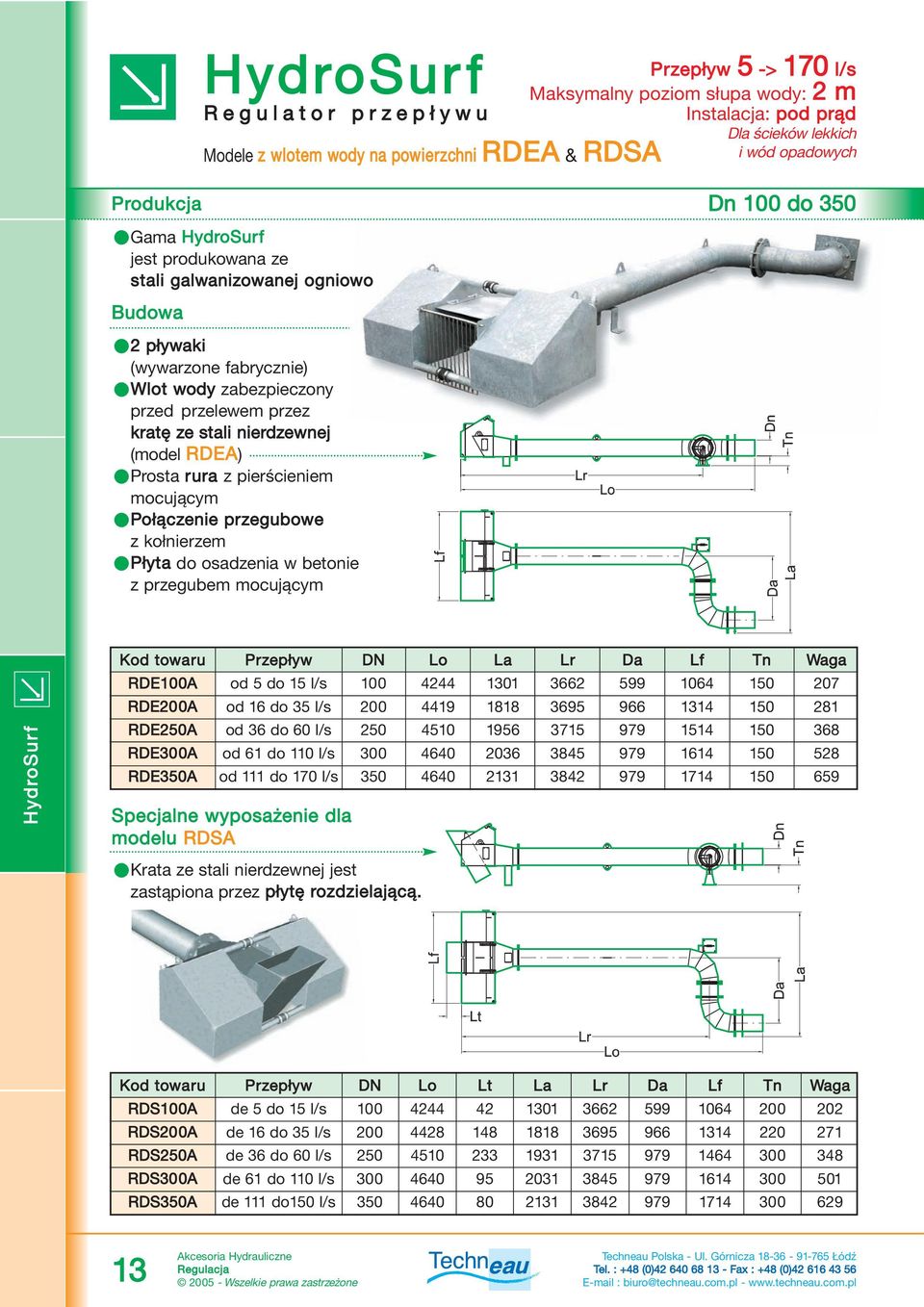

14 HydroSur f Modele z wlotem wody na powierzchni RDEA & RDSA 5 -> 170 l/s Maksymalny poziom słupa wody: 2 m Instalacja: pod prąd Dla ścieków lekkich i wód opadowych Produkcja Dn 100 do 350 Gama HydroSurf jest produkowana ze stali galwanizowanej ogniowo Budowa 2 pływaki (wywarzone fabrycznie) Wlot wody zabezpieczony przed przelewem przez kratę ze stali nierdzewnej (model RDEA) Prosta rura z pierścieniem mocującym Połączenie przegubowe z kołnierzem Płyta do osadzenia w betonie z przegubem mocującym HydroSur f Kod towaru RDE100A RDE200A RDE250A RDEA RDE350A od 5 do 15 l/s od 16 do 35 l/s od 36 do l/s od 61 do 110 l/s od 111 do 170 l/s DN Specjalne wyposażenie dla modelu RDSA Krata ze stali nierdzewnej jest zastąpiona przez płytę rozdzielającą. Lo La Lr Da Lf Tn Waga Kod towaru RDS100A RDS200A RDS250A RDSA RDS350A de 5 do 15 l/s de 16 do 35 l/s de 36 do l/s de 61 do 110 l/s de 111 do l/s DN Lo Lt La Lr Da Lf Tn Waga
