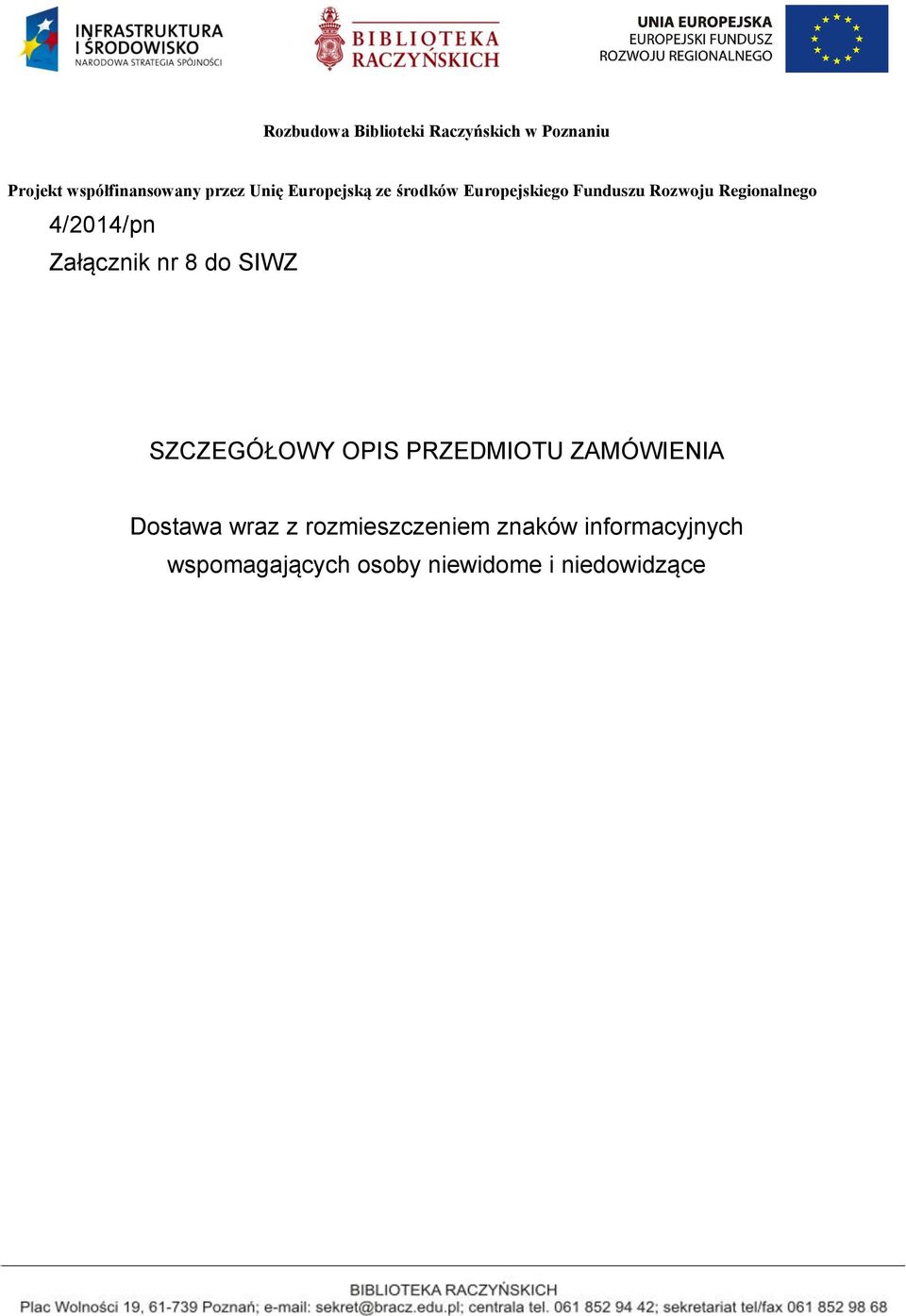

1 Rozbudowa Biblioteki Raczyńskich w Poznaniu Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego 4/2014/pn Załącznik nr 8 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Dostawa wraz z rozmieszczeniem znaków informacyjnych wspomagających osoby niewidome i niedowidzące

2 Spis treści 1 Wykaz wyposażenia Wymagania ogólne Oznaczenia dla niewidomych i niedowidzących Oznaczenie dotykowe posadzki i schodów Listwy nierdzewne przy stopniach Sygnalizacja wizualna krawędzi stopni...11 str. 2

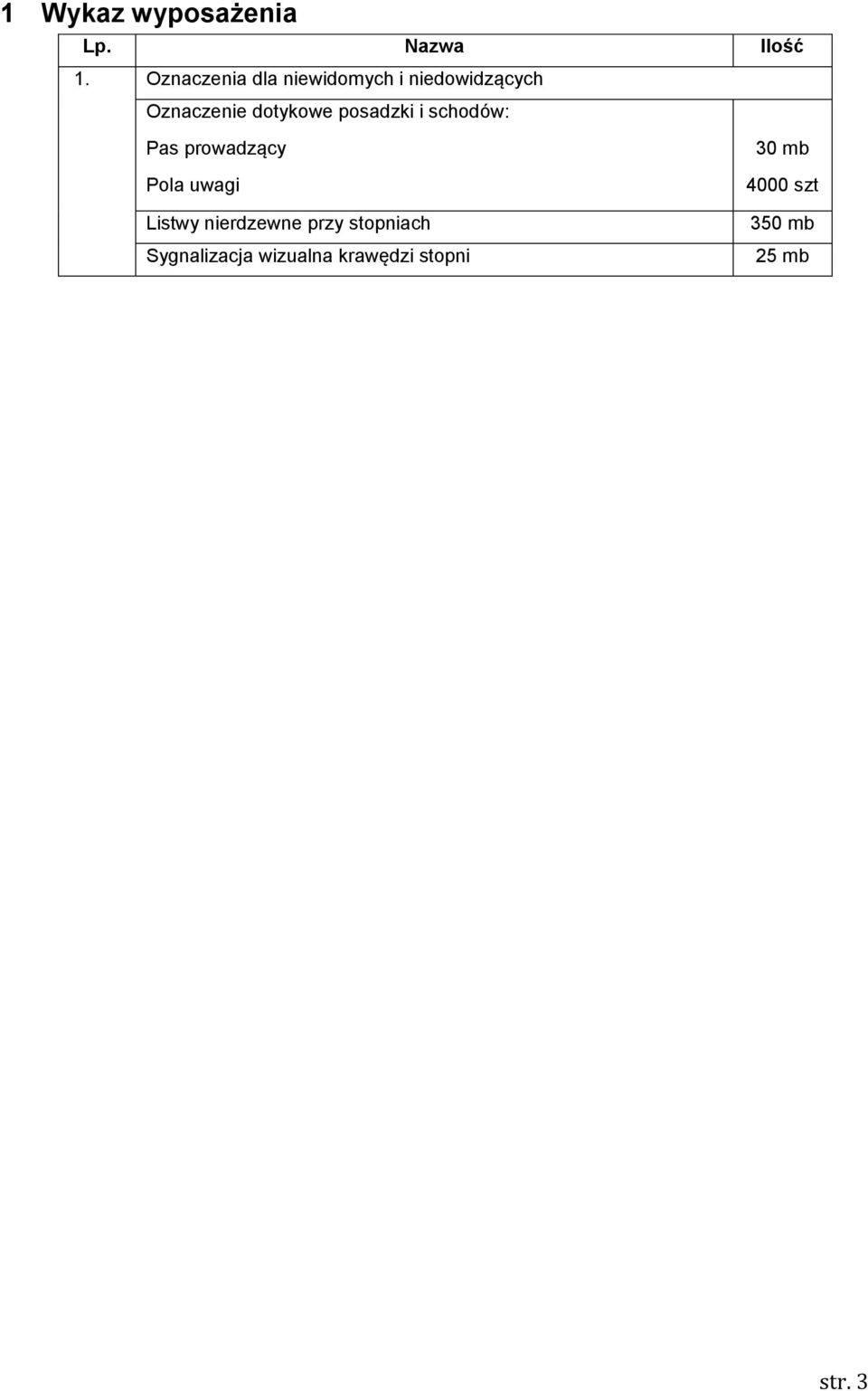

3 1 Wykaz wyposażenia Lp. Nazwa Ilość 1. Oznaczenia dla niewidomych i niedowidzących Oznaczenie dotykowe posadzki i schodów: Pas prowadzący Pola uwagi Listwy nierdzewne przy stopniach Sygnalizacja wizualna krawędzi stopni 30 mb 4000 szt 350 mb 25 mb str. 3

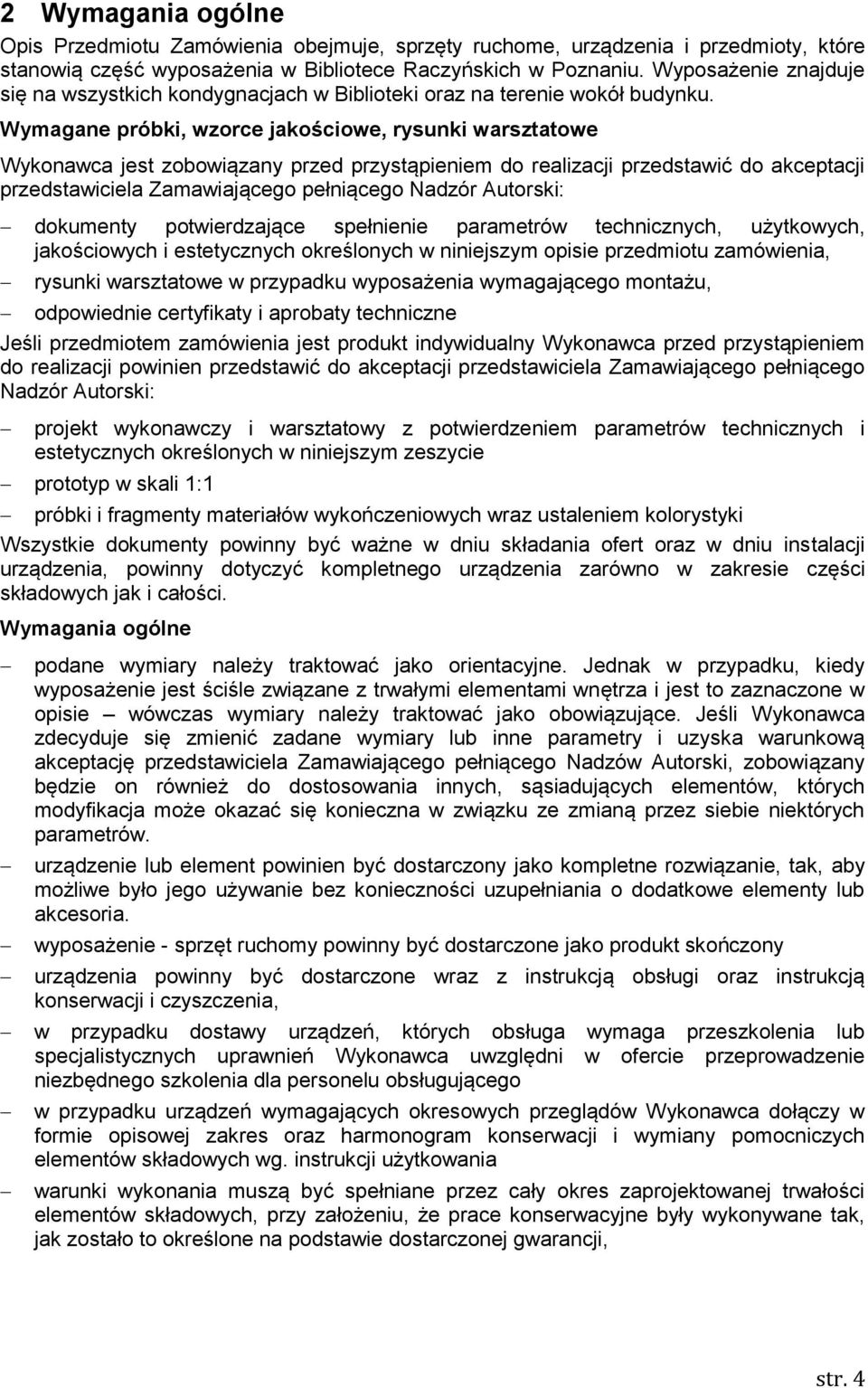

4 2 Wymagania ogólne Opis Przedmiotu Zamówienia obejmuje, sprzęty ruchome, urządzenia i przedmioty, które stanowią część wyposażenia w Bibliotece Raczyńskich w Poznaniu. Wyposażenie znajduje się na wszystkich kondygnacjach w Biblioteki oraz na terenie wokół budynku. Wymagane próbki, wzorce jakościowe, rysunki warsztatowe Wykonawca jest zobowiązany przed przystąpieniem do realizacji przedstawić do akceptacji przedstawiciela Zamawiającego pełniącego Nadzór Autorski: dokumenty potwierdzające spełnienie parametrów technicznych, użytkowych, jakościowych i estetycznych określonych w niniejszym opisie przedmiotu zamówienia, rysunki warsztatowe w przypadku wyposażenia wymagającego montażu, odpowiednie certyfikaty i aprobaty techniczne Jeśli przedmiotem zamówienia jest produkt indywidualny Wykonawca przed przystąpieniem do realizacji powinien przedstawić do akceptacji przedstawiciela Zamawiającego pełniącego Nadzór Autorski: projekt wykonawczy i warsztatowy z potwierdzeniem parametrów technicznych i estetycznych określonych w niniejszym zeszycie prototyp w skali 1:1 próbki i fragmenty materiałów wykończeniowych wraz ustaleniem kolorystyki Wszystkie dokumenty powinny być ważne w dniu składania ofert oraz w dniu instalacji urządzenia, powinny dotyczyć kompletnego urządzenia zarówno w zakresie części składowych jak i całości. Wymagania ogólne podane wymiary należy traktować jako orientacyjne. Jednak w przypadku, kiedy wyposażenie jest ściśle związane z trwałymi elementami wnętrza i jest to zaznaczone w opisie wówczas wymiary należy traktować jako obowiązujące. Jeśli Wykonawca zdecyduje się zmienić zadane wymiary lub inne parametry i uzyska warunkową akceptację przedstawiciela Zamawiającego pełniącego Nadzów Autorski, zobowiązany będzie on również do dostosowania innych, sąsiadujących elementów, których modyfikacja może okazać się konieczna w związku ze zmianą przez siebie niektórych parametrów. urządzenie lub element powinien być dostarczony jako kompletne rozwiązanie, tak, aby możliwe było jego używanie bez konieczności uzupełniania o dodatkowe elementy lub akcesoria. wyposażenie - sprzęt ruchomy powinny być dostarczone jako produkt skończony urządzenia powinny być dostarczone wraz z instrukcją obsługi oraz instrukcją konserwacji i czyszczenia, w przypadku dostawy urządzeń, których obsługa wymaga przeszkolenia lub specjalistycznych uprawnień Wykonawca uwzględni w ofercie przeprowadzenie niezbędnego szkolenia dla personelu obsługującego w przypadku urządzeń wymagających okresowych przeglądów Wykonawca dołączy w formie opisowej zakres oraz harmonogram konserwacji i wymiany pomocniczych elementów składowych wg. instrukcji użytkowania warunki wykonania muszą być spełniane przez cały okres zaprojektowanej trwałości elementów składowych, przy założeniu, że prace konserwacyjne były wykonywane tak, jak zostało to określone na podstawie dostarczonej gwarancji, str. 4

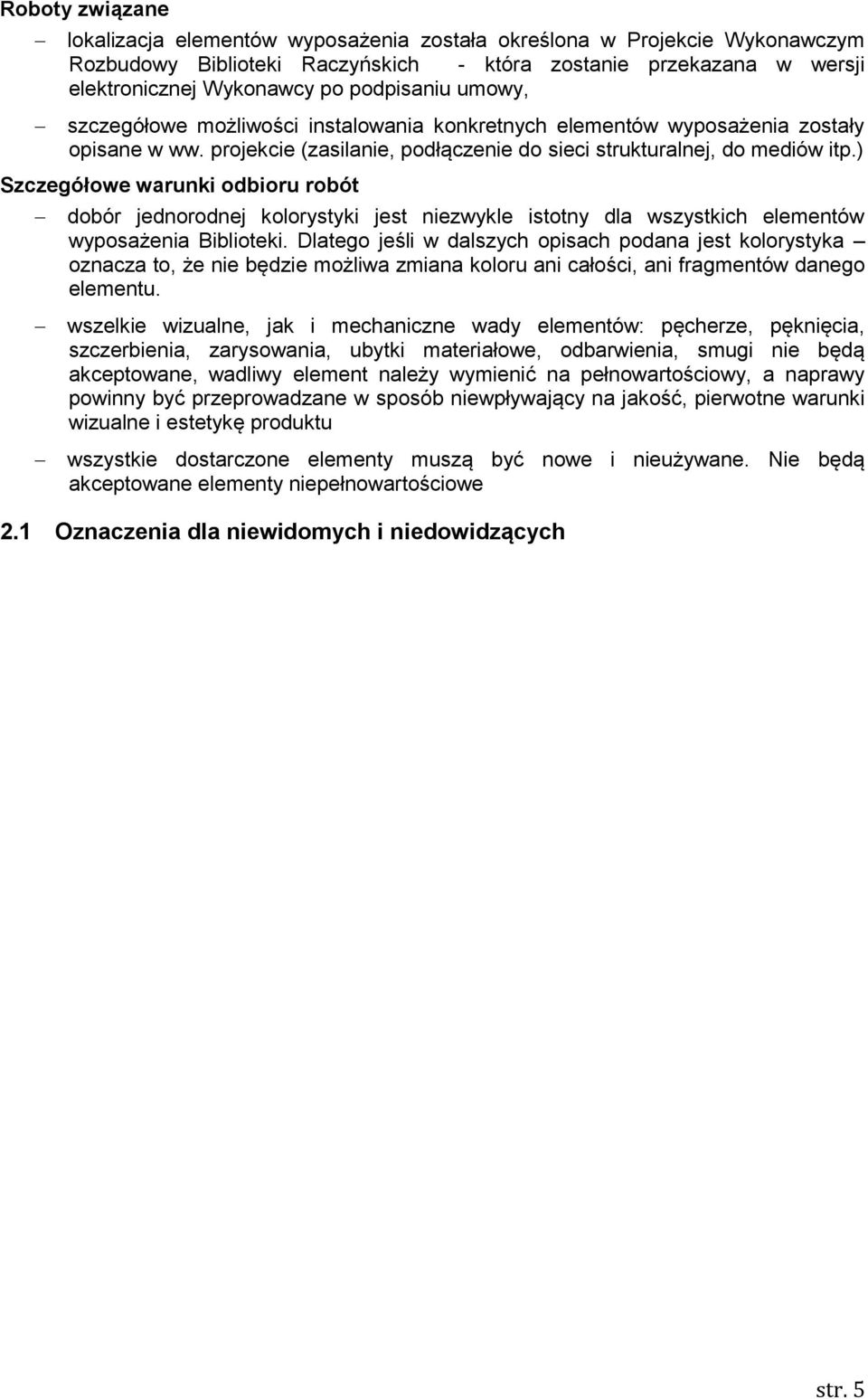

5 Roboty związane lokalizacja elementów wyposażenia została określona w Projekcie Wykonawczym Rozbudowy Biblioteki Raczyńskich - która zostanie przekazana w wersji elektronicznej Wykonawcy po podpisaniu umowy, szczegółowe możliwości instalowania konkretnych elementów wyposażenia zostały opisane w ww. projekcie (zasilanie, podłączenie do sieci strukturalnej, do mediów itp.) Szczegółowe warunki odbioru robót dobór jednorodnej kolorystyki jest niezwykle istotny dla wszystkich elementów wyposażenia Biblioteki. Dlatego jeśli w dalszych opisach podana jest kolorystyka oznacza to, że nie będzie możliwa zmiana koloru ani całości, ani fragmentów danego elementu. wszelkie wizualne, jak i mechaniczne wady elementów: pęcherze, pęknięcia, szczerbienia, zarysowania, ubytki materiałowe, odbarwienia, smugi nie będą akceptowane, wadliwy element należy wymienić na pełnowartościowy, a naprawy powinny być przeprowadzane w sposób niewpływający na jakość, pierwotne warunki wizualne i estetykę produktu wszystkie dostarczone elementy muszą być nowe i nieużywane. Nie będą akceptowane elementy niepełnowartościowe 2.1 Oznaczenia dla niewidomych i niedowidzących str. 5

6 2.1.1 Oznaczenie dotykowe posadzki i schodów I H A B C D E F G str. 6

7 J Ilość 1 kpl potrzebny do oznakowania wszystkich elementów. Występowanie Parter, główny hall wejściowy pomiędzy zabytkowym budynkiem Biblioteki i nowym gmachem Pas prowadzący Wypukłe listwy ze stali nierdzewnej przymocowane w sposób niewidoczny do posadzki kamiennej (mocowanie mechaniczne lub na klej strukturalny). Podstawowe parametry listew: - stal nierdzewna matowa - kolor srebrny (złoty wykluczony) - minimalna długość elementu 280cm - szerokość 20-30mm - maksymalna wysokość ponad posadzkę 3mm - profil trapezowy - wysoka odporność na ścieranie, promienie UV, działanie soli drogowej i warunków atmosferycznych - na zakończeniach listwy zaślepka ze stali nierdzewnej lub przekrój przez lity profil Listwy zostaną zamocowane prostopadle do fasady nowego budynku, zgodnie z załączonym rysunkiem: B oznaczenie wejścia do windy - w osi przejścia D oznaczenie podłużnej osi hallu, prowadzącej od zabytkowego budynku Biblioteki do głównych schodów w nowym gmachu. H oznaczenie drogi zewnętrznej prowadzącej do hallu od strony zachodniej Propozycję materiałową, sposób montażu należy uzgodnić z Architektem, odcinek listwy o długości min. 20cm należy przedłożyć do akceptacji. str. 7

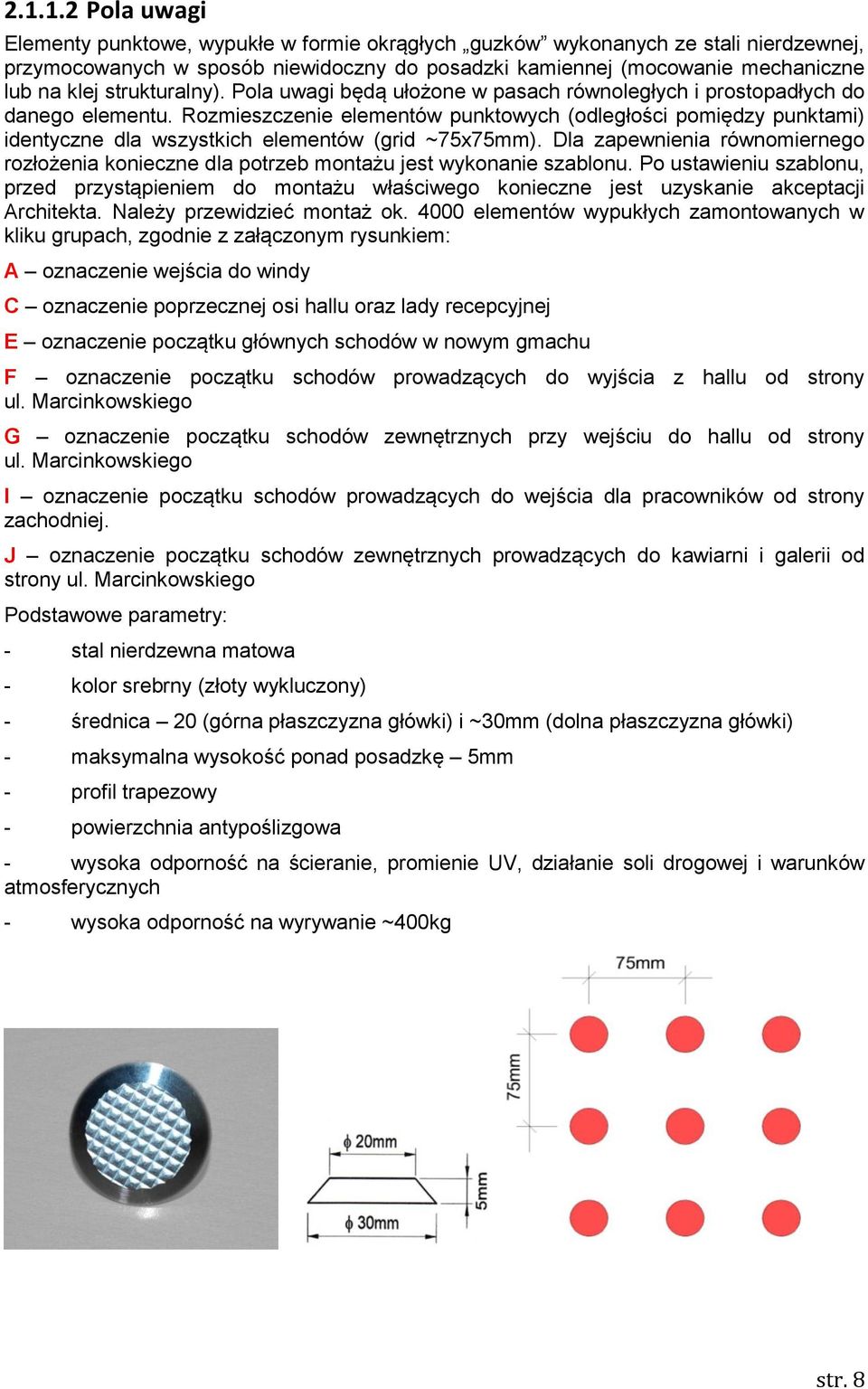

8 Pola uwagi Elementy punktowe, wypukłe w formie okrągłych guzków wykonanych ze stali nierdzewnej, przymocowanych w sposób niewidoczny do posadzki kamiennej (mocowanie mechaniczne lub na klej strukturalny). Pola uwagi będą ułożone w pasach równoległych i prostopadłych do danego elementu. Rozmieszczenie elementów punktowych (odległości pomiędzy punktami) identyczne dla wszystkich elementów (grid ~75x75mm). Dla zapewnienia równomiernego rozłożenia konieczne dla potrzeb montażu jest wykonanie szablonu. Po ustawieniu szablonu, przed przystąpieniem do montażu właściwego konieczne jest uzyskanie akceptacji Architekta. Należy przewidzieć montaż ok elementów wypukłych zamontowanych w kliku grupach, zgodnie z załączonym rysunkiem: A oznaczenie wejścia do windy C oznaczenie poprzecznej osi hallu oraz lady recepcyjnej E oznaczenie początku głównych schodów w nowym gmachu F oznaczenie początku schodów prowadzących do wyjścia z hallu od strony ul. Marcinkowskiego G oznaczenie początku schodów zewnętrznych przy wejściu do hallu od strony ul. Marcinkowskiego I oznaczenie początku schodów prowadzących do wejścia dla pracowników od strony zachodniej. J oznaczenie początku schodów zewnętrznych prowadzących do kawiarni i galerii od strony ul. Marcinkowskiego Podstawowe parametry: - stal nierdzewna matowa - kolor srebrny (złoty wykluczony) - średnica 20 (górna płaszczyzna główki) i ~30mm (dolna płaszczyzna główki) - maksymalna wysokość ponad posadzkę 5mm - profil trapezowy - powierzchnia antypoślizgowa - wysoka odporność na ścieranie, promienie UV, działanie soli drogowej i warunków atmosferycznych - wysoka odporność na wyrywanie ~400kg str. 8

9 2.1.2 Listwy nierdzewne przy stopniach Pręty ze stali nierdzewnej wklejone w szczelinę na każdym stopniu. Podstawowe parametry: - stal nierdzewna matowa - kolor srebrny (złoty wykluczony) - grubość dopasowana do szerokości szczeliny w stopniach (~2-3mm) - orientacyjna głębokość szczeliny w stopniach ~5mm - maksymalna wysokość ponad poziom stopnia 1mm - długości dopasowane do szerokości stopni, bez marginesów, elementy nie krótsze niż 200cm. Ewentualne łączenia prętów po długości należy wykonywać naprzemiennie dla sąsiadujących ze sobą stopni. Łączenie prętów na styk, bez szczeliny. płaskownik ze stali nierdzewnej Ilość ~350 mb Występowanie A - Schody zewnętrzne przy wejściu do Biblioteki od strony ul. Marcinkowskiego (szerokość schodów zmienna ~7m) B - Schody zewnętrzne przy wejściu do galerii od strony ul. Marcinkowskiego (szerokość schodów ~2m) C - Schody zewnętrzne przy wejściu do części biurowej, od strony zachodniej (szerokość schodów ~1,5m) D - Schody wewnętrzne przy wejściu do Biblioteki od strony ul. Marcinkowskiego (szerokość schodów zmienna ~6,3m) E - Schody wewnętrzne prowadzące z hallu głównego, w dół do szatni (szerokość schodów ~3m) F - Schody wewnętrzne prowadzące z hallu głównego do wypożyczalni i czytelni (dwa równoległe ciągi, w każdym ciągu po 3 biegi, szerokość schodów ~1,8m) str. 9

10 schody wewnętrzne i zewnętrzne przy wejściu do Biblioteki od strony ul. Marcinkowskiego D schody zewnętrzne przy wejściu do galerii od strony ul. Marcinkowskiego A schody zewnętrzne przy wejściu do części biurowej, od strony zachodniej B C schody główne w nowym gmachu Biblioteki F E F str. 10

11 2.1.3 Sygnalizacja wizualna krawędzi stopni Oznaczenia wizualne w postaci żółtych pasów naklejonych na krawędzi stopni. Podstawowe parametry: - winylowa taśma samoprzylepna w kolorze żółtym - odporna na ścieranie i warunki atmosferyczne - długość pasów ~1m (patrz załączony rysunek) - szerokość ~5cm, pomiędzy krawędzią stopni i płaskownikiem ze stali nierdzewnej - taśma przyklejona do pionowej i poziomej płaszczyzny stopni, przy krawędzi - oznaczony pierwszy i ostatni stopień w biegu taśma winylowa Ilość ~1 kpl do oznakowania stopni zewnętrznych i 1 kpl do oznakowania stopni wewnętrznych, orientacyjna długość oznaczonych stopni ~25mb Występowanie A - Schody zewnętrzne przy wejściu do Biblioteki od strony ul. Marcinkowskiego B - Schody wewnętrzne przy wejściu do Biblioteki od strony ul. Marcinkowskiego UWAGA: kolorem zostały oznaczone fragmenty stopni o długości ~1m w sąsiedztwie balustrady str. 11

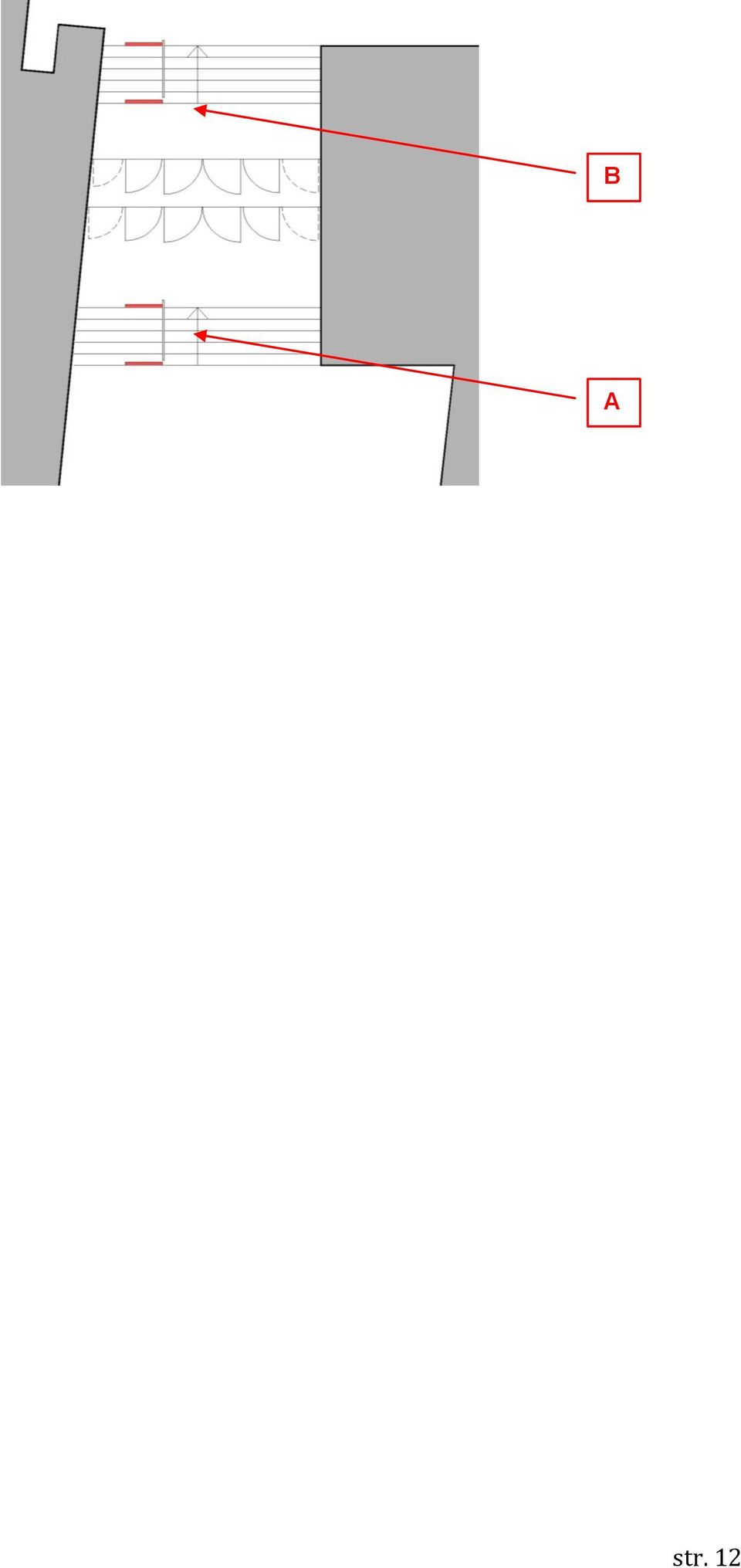

12 B A str. 12

13 C - Schody wewnętrzne prowadzące do wypożyczalni i czytelni D - Schody wewnętrzne prowadzące do szatni, galerii i kawiarni UWAGA: kolorem zostały oznaczone fragmenty stopni o długości ~1m od strony pełnej balustrady C D C E - Schody zewnętrzne prowadzące do galerii i kawiarni C UWAGA: kolorem zostały oznaczone fragmenty stopni o długości ~1m od strony trawnika E str. 13

14 E - Schody zewnętrzne prowadzące do części biurowej UWAGA: kolorem zostały oznaczone stopnie na całej długości E str. 14
