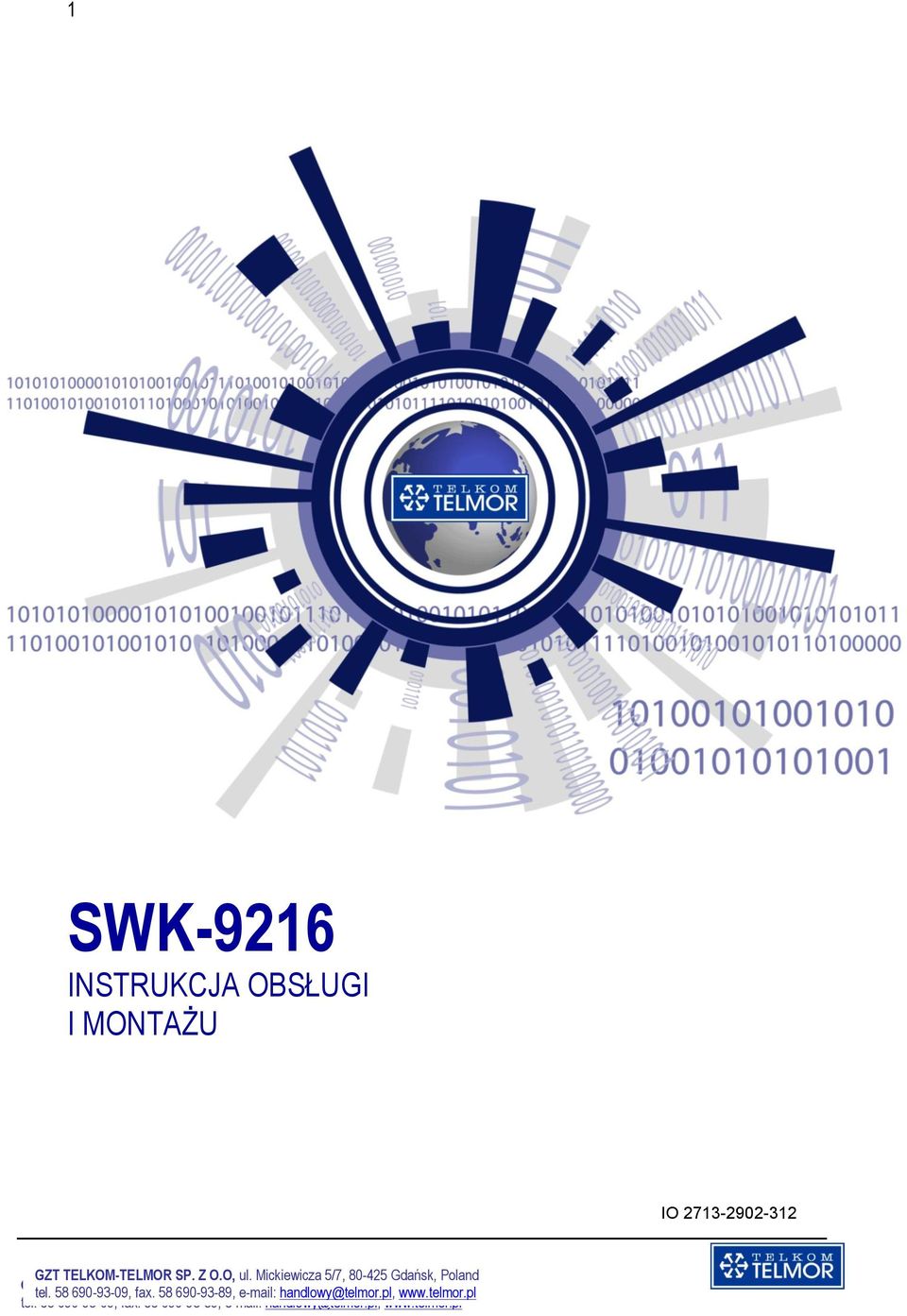

SWK-9216 INSTRUKCJA OBSŁUGI I MONTAŻU IO

Transkrypt

1 1 SWK-9216 INSTRUKCJA OBSŁUGI I MONTAŻU IO

2 2 Spis treści 1. Informacje ogólne Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego Ogólne warunki użytkowania urządzenia Charakterystyka produktu Podłączenie i uruchomienie SWK Podłączenia, elementy funkcjonalne SWK Podłączenie części SAT Strojenie, regulacja części RTV Mapa MENU SWK Przyporządkowanie torów kanałowych, do wejść UHF1, UHF2, UHF Załączanie / Wyłączanie wewnętrznych przedwzmacniaczy Wybór napięcia zasilania przedwzmacniaczy i załączanie i wyłączanie napięcia dla poszczególnych torów Załączanie i wyłączanie napięcia zasilania konwerterów QUATRO Pomiar temperatury SWK Programowanie torów kanałowych UHF1, UHF2 i UHF Funkcja Dostr (Fine Tuning) Regulacja poziomów sygnałów UHF, VHF (DAB), UKF (FM) Schemat blokowy SWK Parametry techniczne... 12

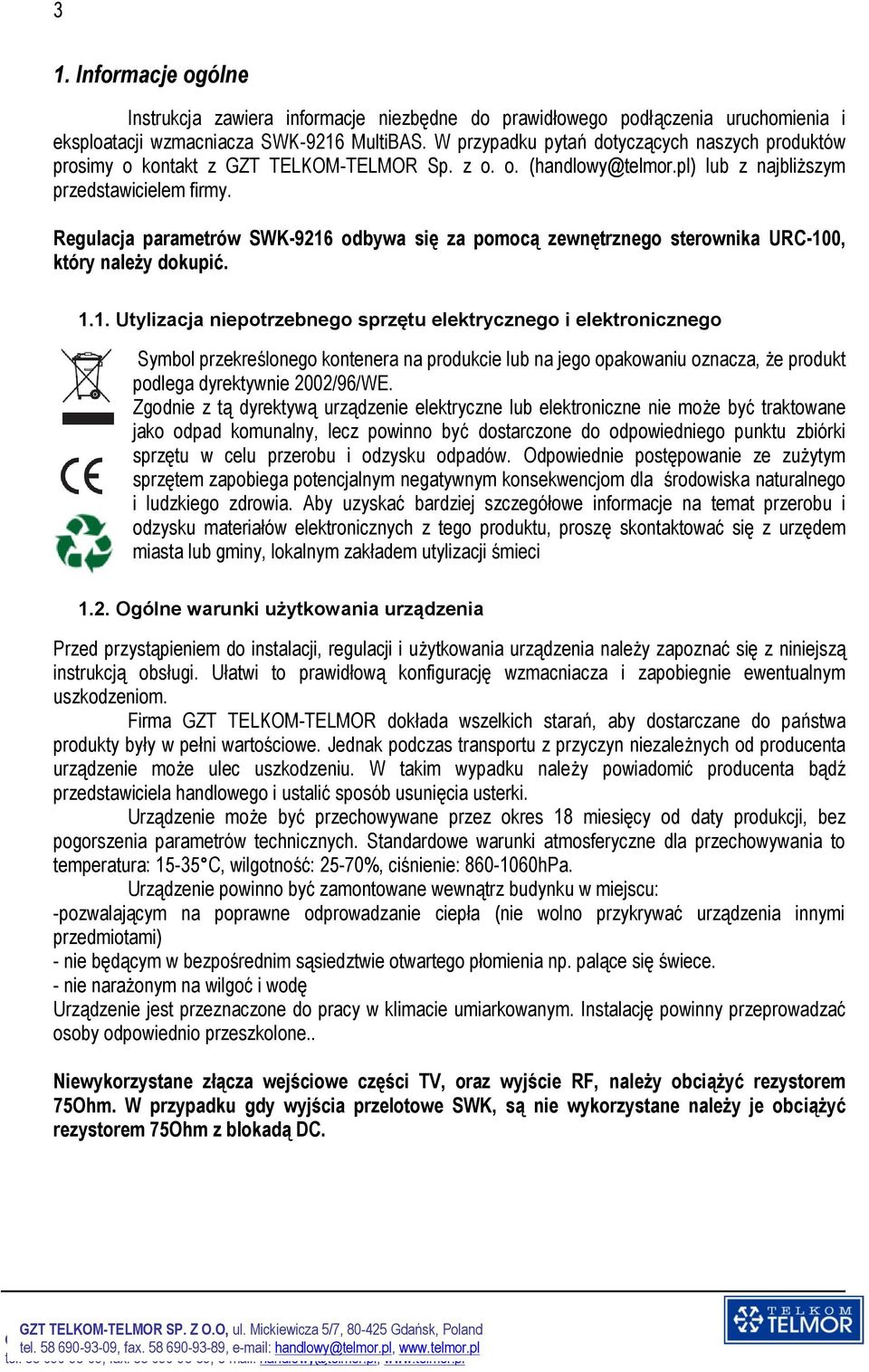

3 3 1. Informacje ogólne Instrukcja zawiera informacje niezbędne do prawidłowego podłączenia uruchomienia i eksploatacji wzmacniacza SWK-9216 MultiBAS. W przypadku pytań dotyczących naszych produktów prosimy o kontakt z Sp. z o. o. (handlowy@telmor.pl) lub z najbliższym przedstawicielem firmy. Regulacja parametrów SWK-9216 odbywa się za pomocą zewnętrznego sterownika URC-100, który należy dokupić Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego Symbol przekreślonego kontenera na produkcie lub na jego opakowaniu oznacza, że produkt podlega dyrektywnie 2002/96/WE. Zgodnie z tą dyrektywą urządzenie elektryczne lub elektroniczne nie może być traktowane jako odpad komunalny, lecz powinno być dostarczone do odpowiedniego punktu zbiórki sprzętu w celu przerobu i odzysku odpadów. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia. Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, proszę skontaktować się z urzędem miasta lub gminy, lokalnym zakładem utylizacji śmieci 1.2. Ogólne warunki użytkowania urządzenia Przed przystąpieniem do instalacji, regulacji i użytkowania urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Ułatwi to prawidłową konfigurację wzmacniacza i zapobiegnie ewentualnym uszkodzeniom. Firma dokłada wszelkich starań, aby dostarczane do państwa produkty były w pełni wartościowe. Jednak podczas transportu z przyczyn niezależnych od producenta urządzenie może ulec uszkodzeniu. W takim wypadku należy powiadomić producenta bądź przedstawiciela handlowego i ustalić sposób usunięcia usterki. Urządzenie może być przechowywane przez okres 18 miesięcy od daty produkcji, bez pogorszenia parametrów technicznych. Standardowe warunki atmosferyczne dla przechowywania to temperatura: C, wilgotność: 25-70%, ciśnienie: hPa. Urządzenie powinno być zamontowane wewnątrz budynku w miejscu: -pozwalającym na poprawne odprowadzanie ciepła (nie wolno przykrywać urządzenia innymi przedmiotami) - nie będącym w bezpośrednim sąsiedztwie otwartego płomienia np. palące się świece. - nie narażonym na wilgoć i wodę Urządzenie jest przeznaczone do pracy w klimacie umiarkowanym. Instalację powinny przeprowadzać osoby odpowiednio przeszkolone.. Niewykorzystane złącza wejściowe części TV, oraz wyjście RF, należy obciążyć rezystorem 75Ohm. W przypadku gdy wyjścia przelotowe SWK, są nie wykorzystane należy je obciążyć rezystorem 75Ohm z blokadą DC.

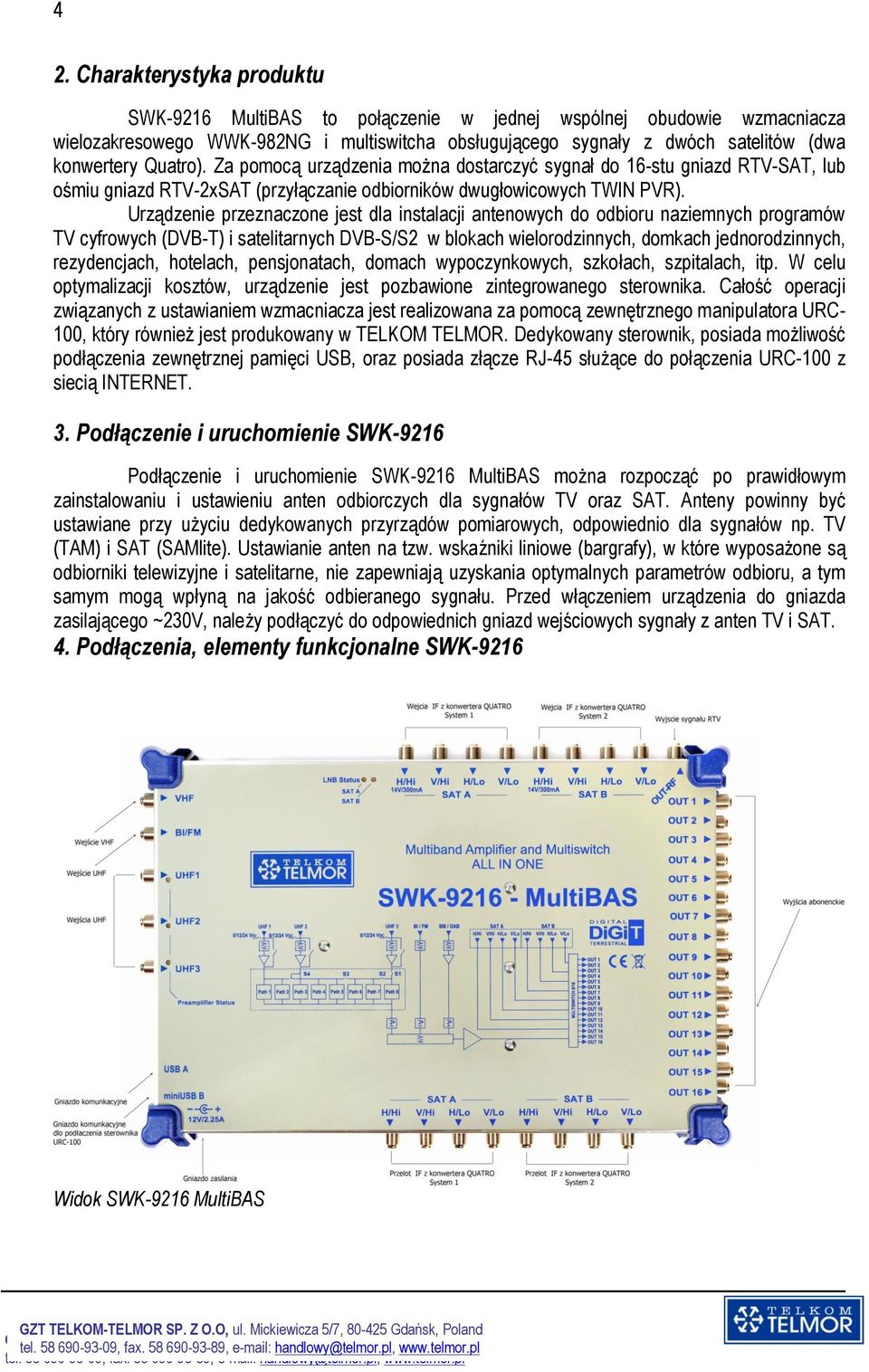

4 4 2. Charakterystyka produktu SWK-9216 MultiBAS to połączenie w jednej wspólnej obudowie wzmacniacza wielozakresowego WWK-982NG i multiswitcha obsługującego sygnały z dwóch satelitów (dwa konwertery Quatro). Za pomocą urządzenia można dostarczyć sygnał do 16-stu gniazd RTV-SAT, lub ośmiu gniazd RTV-2xSAT (przyłączanie odbiorników dwugłowicowych TWIN PVR). Urządzenie przeznaczone jest dla instalacji antenowych do odbioru naziemnych programów TV cyfrowych (DVB-T) i satelitarnych DVB-S/S2 w blokach wielorodzinnych, domkach jednorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szkołach, szpitalach, itp. W celu optymalizacji kosztów, urządzenie jest pozbawione zintegrowanego sterownika. Całość operacji związanych z ustawianiem wzmacniacza jest realizowana za pomocą zewnętrznego manipulatora URC- 100, który również jest produkowany w TELKOM TELMOR. Dedykowany sterownik, posiada możliwość podłączenia zewnętrznej pamięci USB, oraz posiada złącze RJ-45 służące do połączenia URC-100 z siecią INTERNET. 3. Podłączenie i uruchomienie SWK-9216 Podłączenie i uruchomienie SWK-9216 MultiBAS można rozpocząć po prawidłowym zainstalowaniu i ustawieniu anten odbiorczych dla sygnałów TV oraz SAT. Anteny powinny być ustawiane przy użyciu dedykowanych przyrządów pomiarowych, odpowiednio dla sygnałów np. TV (TAM) i SAT (SAMlite). Ustawianie anten na tzw. wskaźniki liniowe (bargrafy), w które wyposażone są odbiorniki telewizyjne i satelitarne, nie zapewniają uzyskania optymalnych parametrów odbioru, a tym samym mogą wpłyną na jakość odbieranego sygnału. Przed włączeniem urządzenia do gniazda zasilającego ~230V, należy podłączyć do odpowiednich gniazd wejściowych sygnały z anten TV i SAT. 4. Podłączenia, elementy funkcjonalne SWK-9216 Widok SWK-9216 MultiBAS

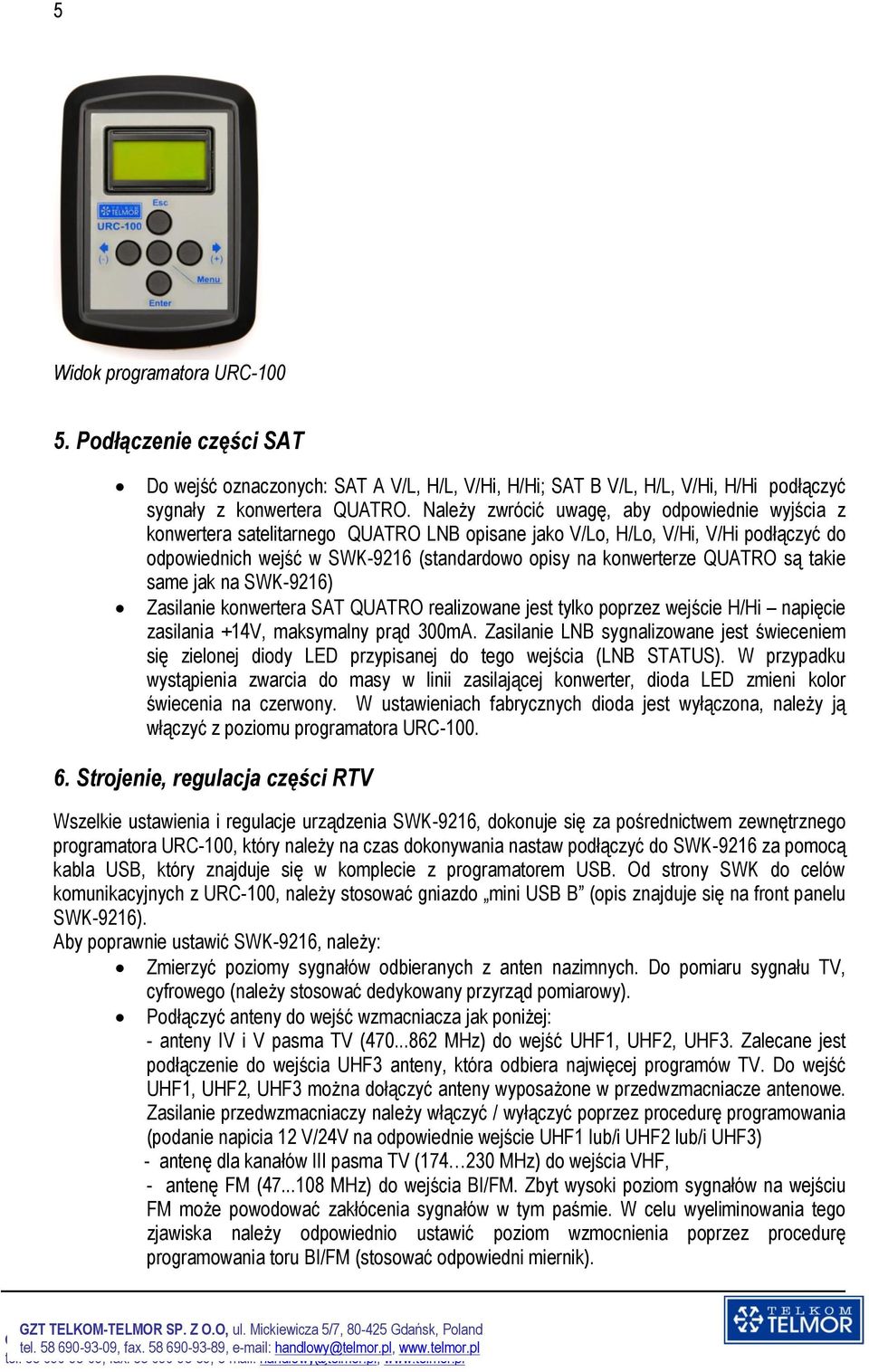

5 5 Widok programatora URC Podłączenie części SAT Do wejść oznaczonych: SAT A V/L, H/L, V/Hi, H/Hi; SAT B V/L, H/L, V/Hi, H/Hi podłączyć sygnały z konwertera QUATRO. Należy zwrócić uwagę, aby odpowiednie wyjścia z konwertera satelitarnego QUATRO LNB opisane jako V/Lo, H/Lo, V/Hi, V/Hi podłączyć do odpowiednich wejść w SWK-9216 (standardowo opisy na konwerterze QUATRO są takie same jak na SWK-9216) Zasilanie konwertera SAT QUATRO realizowane jest tylko poprzez wejście H/Hi napięcie zasilania +14V, maksymalny prąd 300mA. Zasilanie LNB sygnalizowane jest świeceniem się zielonej diody LED przypisanej do tego wejścia (LNB STATUS). W przypadku wystąpienia zwarcia do masy w linii zasilającej konwerter, dioda LED zmieni kolor świecenia na czerwony. W ustawieniach fabrycznych dioda jest wyłączona, należy ją włączyć z poziomu programatora URC Strojenie, regulacja części RTV Wszelkie ustawienia i regulacje urządzenia SWK-9216, dokonuje się za pośrednictwem zewnętrznego programatora URC-100, który należy na czas dokonywania nastaw podłączyć do SWK-9216 za pomocą kabla USB, który znajduje się w komplecie z programatorem USB. Od strony SWK do celów komunikacyjnych z URC-100, należy stosować gniazdo mini USB B (opis znajduje się na front panelu SWK-9216). Aby poprawnie ustawić SWK-9216, należy: Zmierzyć poziomy sygnałów odbieranych z anten nazimnych. Do pomiaru sygnału TV, cyfrowego (należy stosować dedykowany przyrząd pomiarowy). Podłączyć anteny do wejść wzmacniacza jak poniżej: - anteny IV i V pasma TV ( MHz) do wejść UHF1, UHF2, UHF3. Zalecane jest podłączenie do wejścia UHF3 anteny, która odbiera najwięcej programów TV. Do wejść UHF1, UHF2, UHF3 można dołączyć anteny wyposażone w przedwzmacniacze antenowe. Zasilanie przedwzmacniaczy należy włączyć / wyłączyć poprzez procedurę programowania (podanie napicia 12 V/24V na odpowiednie wejście UHF1 lub/i UHF2 lub/i UHF3) - antenę dla kanałów III pasma TV ( MHz) do wejścia VHF, - antenę FM ( MHz) do wejścia BI/FM. Zbyt wysoki poziom sygnałów na wejściu FM może powodować zakłócenia sygnałów w tym paśmie. W celu wyeliminowania tego zjawiska należy odpowiednio ustawić poziom wzmocnienia poprzez procedurę programowania toru BI/FM (stosować odpowiedni miernik).

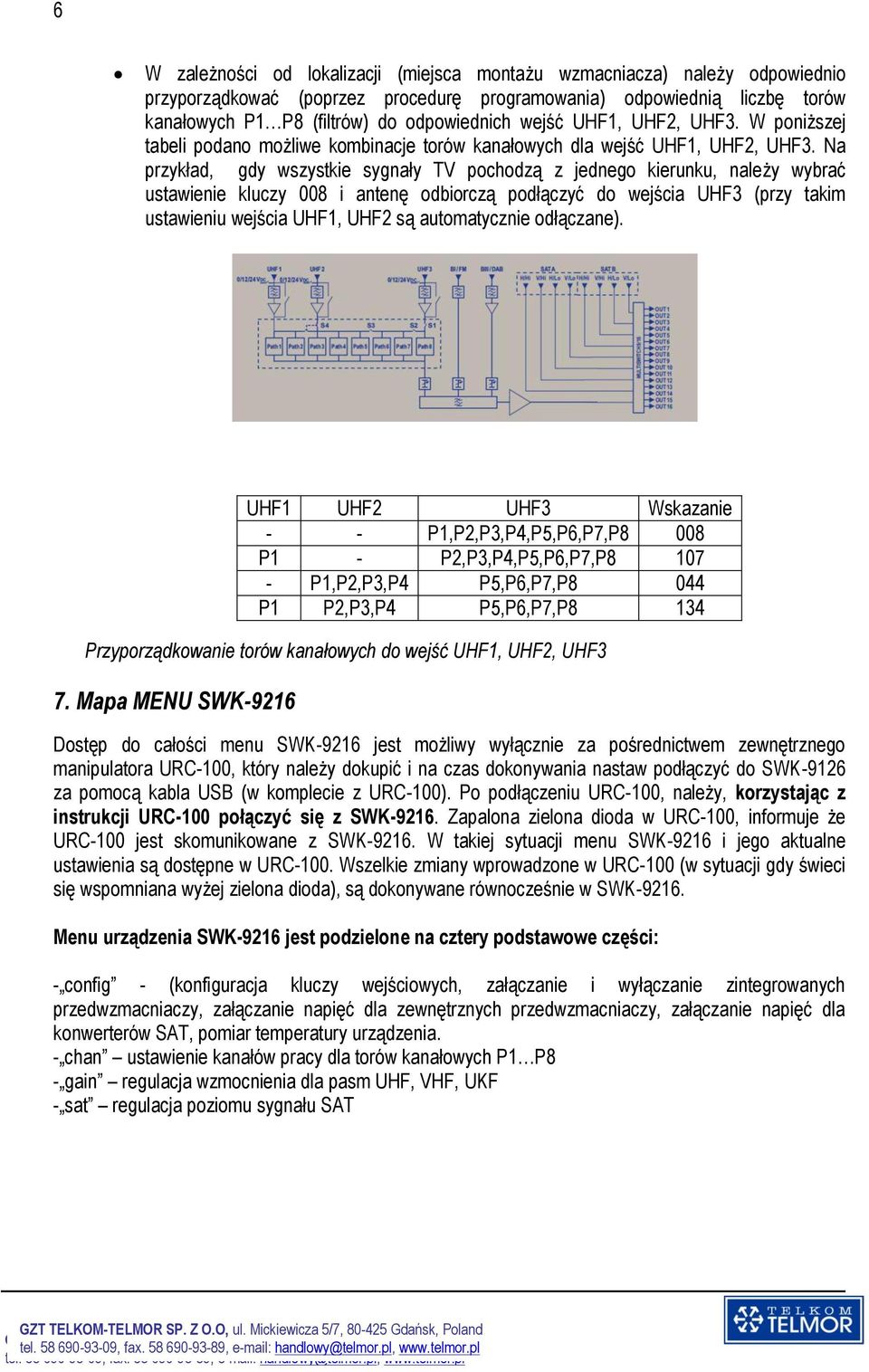

6 6 W zależności od lokalizacji (miejsca montażu wzmacniacza) należy odpowiednio przyporządkować (poprzez procedurę programowania) odpowiednią liczbę torów kanałowych P1 P8 (filtrów) do odpowiednich wejść UHF1, UHF2, UHF3. W poniższej tabeli podano możliwe kombinacje torów kanałowych dla wejść UHF1, UHF2, UHF3. Na przykład, gdy wszystkie sygnały TV pochodzą z jednego kierunku, należy wybrać ustawienie kluczy 008 i antenę odbiorczą podłączyć do wejścia UHF3 (przy takim ustawieniu wejścia UHF1, UHF2 są automatycznie odłączane). Przyporządkowanie torów kanałowych do wejść UHF1, UHF2, UHF3 7. Mapa MENU SWK-9216 UHF1 UHF2 UHF3 Wskazanie - - P1,P2,P3,P4,P5,P6,P7,P8 008 P1 - P2,P3,P4,P5,P6,P7,P P1,P2,P3,P4 P5,P6,P7,P8 044 P1 P2,P3,P4 P5,P6,P7,P8 134 Dostęp do całości menu SWK-9216 jest możliwy wyłącznie za pośrednictwem zewnętrznego manipulatora URC-100, który należy dokupić i na czas dokonywania nastaw podłączyć do SWK-9126 za pomocą kabla USB (w komplecie z URC-100). Po podłączeniu URC-100, należy, korzystając z instrukcji URC-100 połączyć się z SWK Zapalona zielona dioda w URC-100, informuje że URC-100 jest skomunikowane z SWK W takiej sytuacji menu SWK-9216 i jego aktualne ustawienia są dostępne w URC-100. Wszelkie zmiany wprowadzone w URC-100 (w sytuacji gdy świeci się wspomniana wyżej zielona dioda), są dokonywane równocześnie w SWK Menu urządzenia SWK-9216 jest podzielone na cztery podstawowe części: - config - (konfiguracja kluczy wejściowych, załączanie i wyłączanie zintegrowanych przedwzmacniaczy, załączanie napięć dla zewnętrznych przedwzmacniaczy, załączanie napięć dla konwerterów SAT, pomiar temperatury urządzenia. - chan ustawienie kanałów pracy dla torów kanałowych P1 P8 - gain regulacja wzmocnienia dla pasm UHF, VHF, UKF - sat regulacja poziomu sygnału SAT

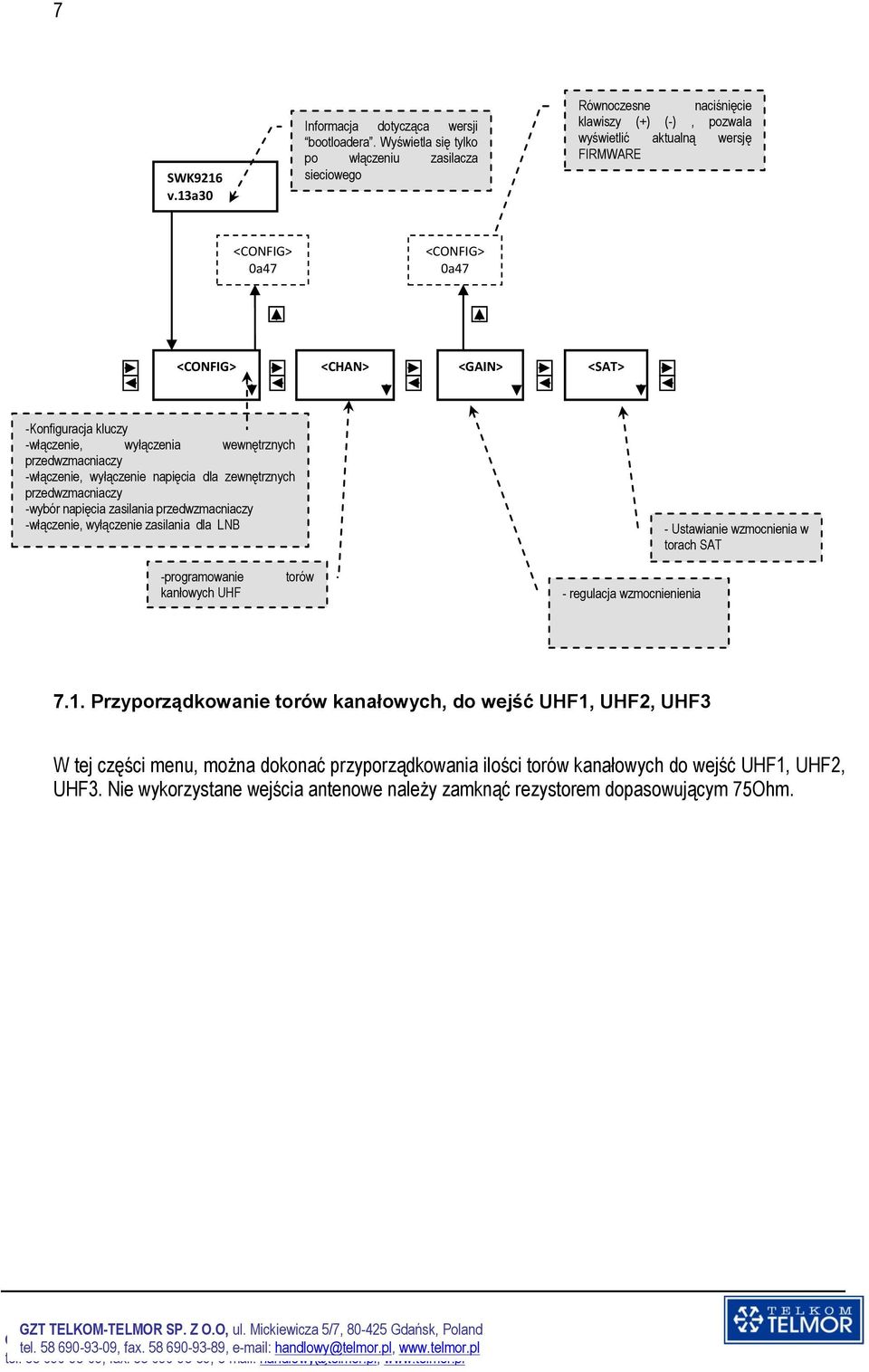

7 7 SWK9216 v.13a30 Informacja dotycząca wersji bootloadera. Wyświetla się tylko po włączeniu zasilacza sieciowego Równoczesne naciśnięcie klawiszy (+) (-), pozwala wyświetlić aktualną wersję FIRMWARE <> 0a47 <> 0a47 <> <CHAN> <GAIN> <SAT> -Konfiguracja kluczy -włączenie, wyłączenia wewnętrznych przedwzmacniaczy -włączenie, wyłączenie napięcia dla zewnętrznych przedwzmacniaczy -wybór napięcia zasilania przedwzmacniaczy -włączenie, wyłączenie zasilania dla LNB - Ustawianie wzmocnienia w torach SAT -programowanie kanłowych UHF torów - regulacja wzmocnienienia 7.1. Przyporządkowanie torów kanałowych, do wejść UHF1, UHF2, UHF3 W tej części menu, można dokonać przyporządkowania ilości torów kanałowych do wejść UHF1, UHF2, UHF3. Nie wykorzystane wejścia antenowe należy zamknąć rezystorem dopasowującym 75Ohm.

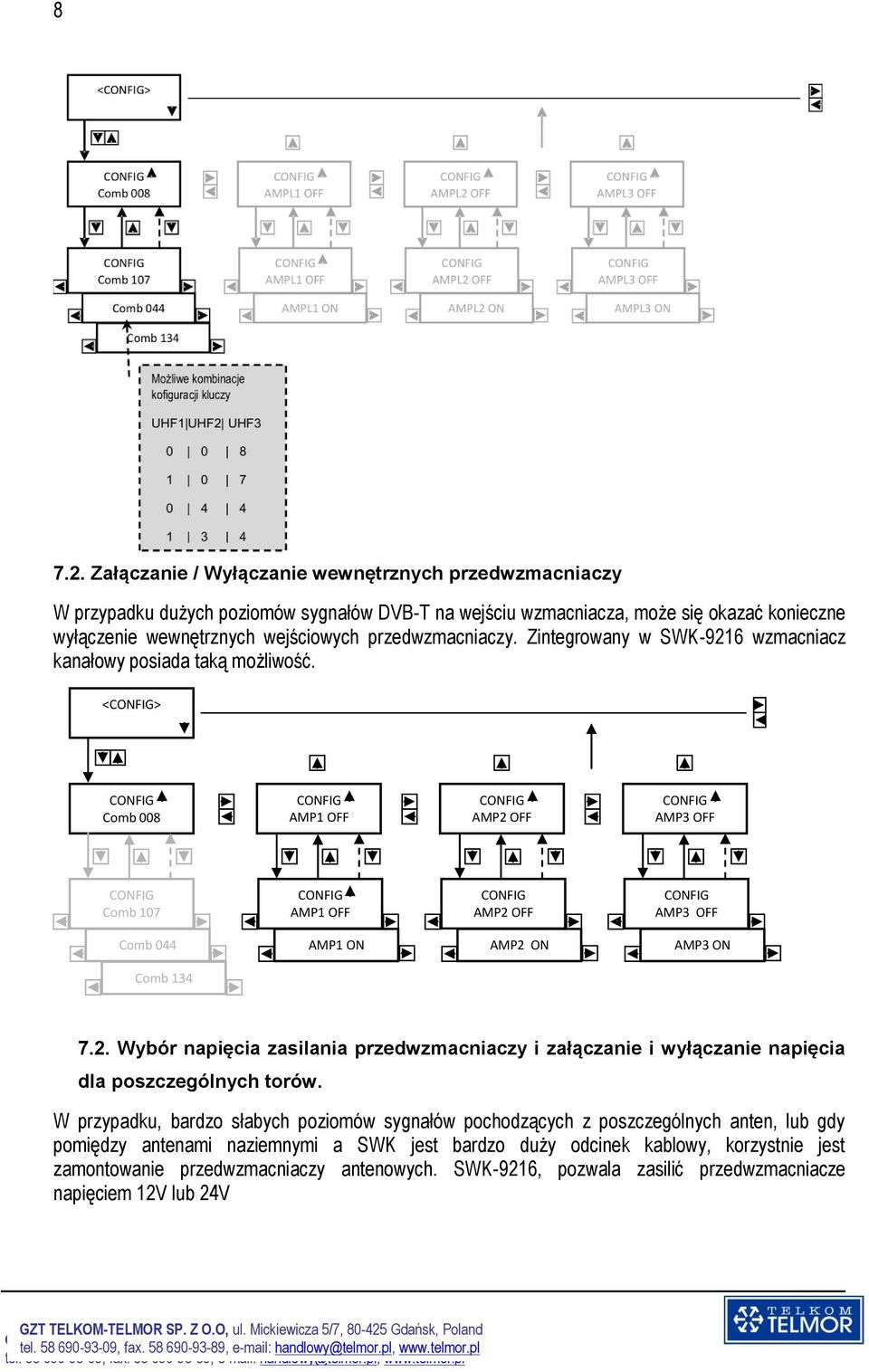

8 Załączanie / Wyłączanie wewnętrznych przedwzmacniaczy W przypadku dużych poziomów sygnałów DVB-T na wejściu wzmacniacza, może się okazać konieczne wyłączenie wewnętrznych wejściowych przedwzmacniaczy. Zintegrowany w SWK-9216 wzmacniacz kanałowy posiada taką możliwość. <> Comb 008 AMP1 OFF AMP2 OFF AMP3 OFF Comb 107 Comb 044 Comb 134 AMP1 OFF 12V AMP1 ON 24V AMP2 OFF AMP2 ON AMP3 OFF AMP3 ON 7.2. Wybór napięcia zasilania przedwzmacniaczy i załączanie i wyłączanie napięcia dla poszczególnych torów. W przypadku, bardzo słabych poziomów sygnałów pochodzących z poszczególnych anten, lub gdy pomiędzy antenami naziemnymi a SWK jest bardzo duży odcinek kablowy, korzystnie jest zamontowanie przedwzmacniaczy antenowych. SWK-9216, pozwala zasilić przedwzmacniacze napięciem 12V lub 24V

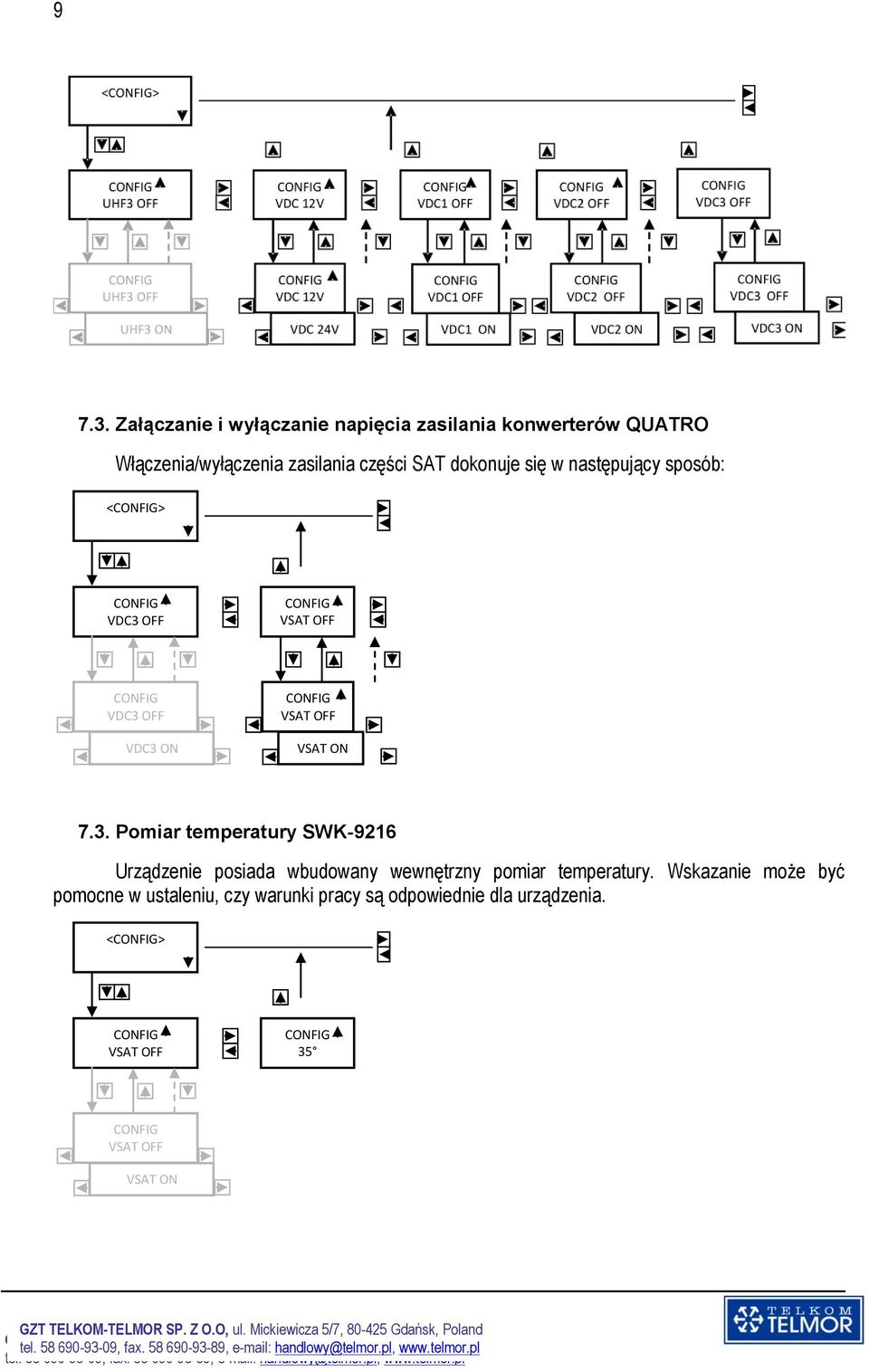

9 Załączanie i wyłączanie napięcia zasilania konwerterów QUATRO Włączenia/wyłączenia zasilania części SAT dokonuje się w następujący sposób: <> VDC3 OFF VSAT OFF VDC3 OFF VDC3 ON VSAT OFF VSAT ON 24V 7.3. Pomiar temperatury SWK-9216 Urządzenie posiada wbudowany wewnętrzny pomiar temperatury. Wskazanie może być pomocne w ustaleniu, czy warunki pracy są odpowiednie dla urządzenia. <> VSAT OFF 35 VSAT OFF VSAT ON

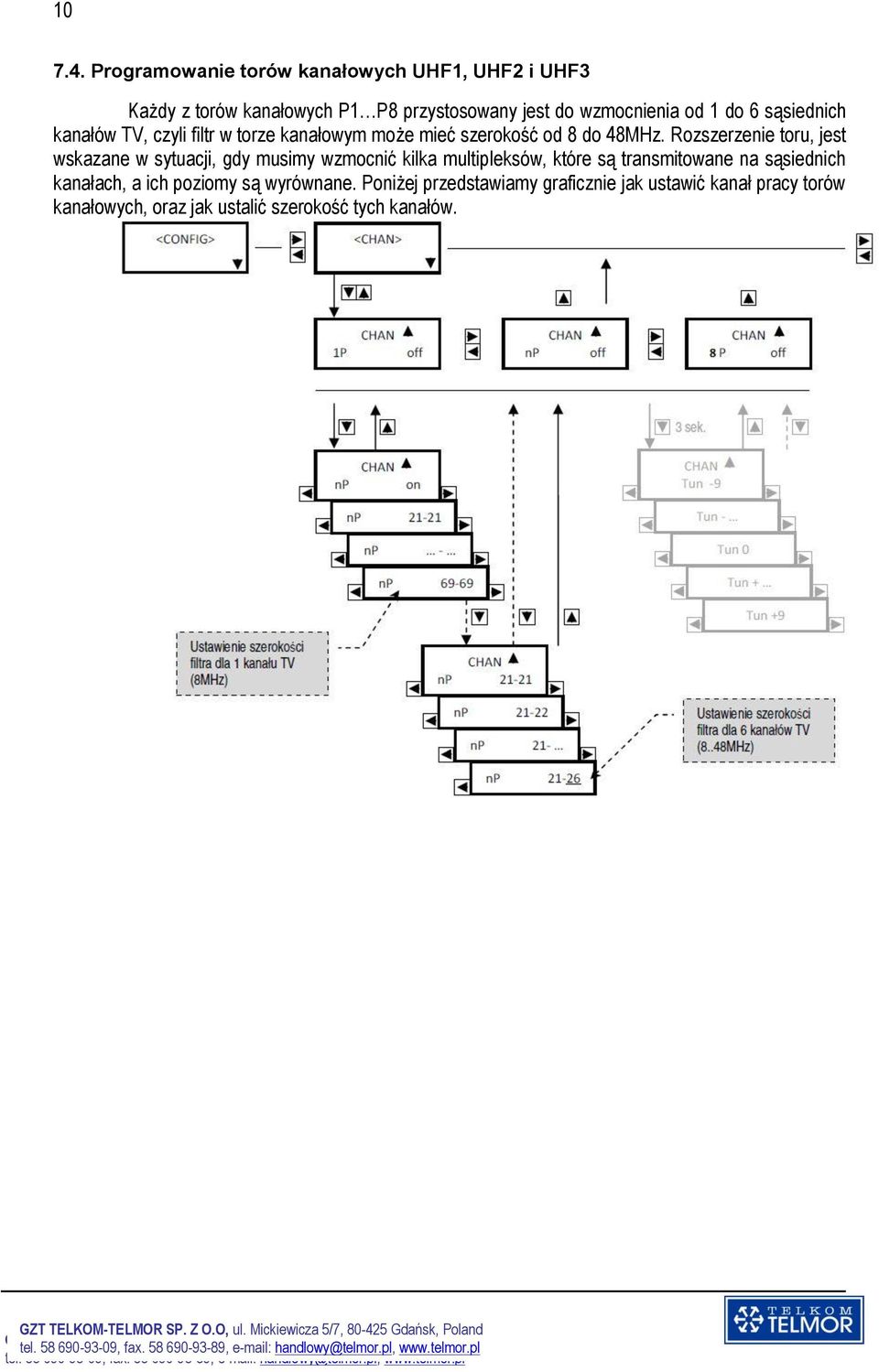

10 Programowanie torów kanałowych UHF1, UHF2 i UHF3 Każdy z torów kanałowych P1 P8 przystosowany jest do wzmocnienia od 1 do 6 sąsiednich kanałów TV, czyli filtr w torze kanałowym może mieć szerokość od 8 do 48MHz. Rozszerzenie toru, jest wskazane w sytuacji, gdy musimy wzmocnić kilka multipleksów, które są transmitowane na sąsiednich kanałach, a ich poziomy są wyrównane. Poniżej przedstawiamy graficznie jak ustawić kanał pracy torów kanałowych, oraz jak ustalić szerokość tych kanałów.

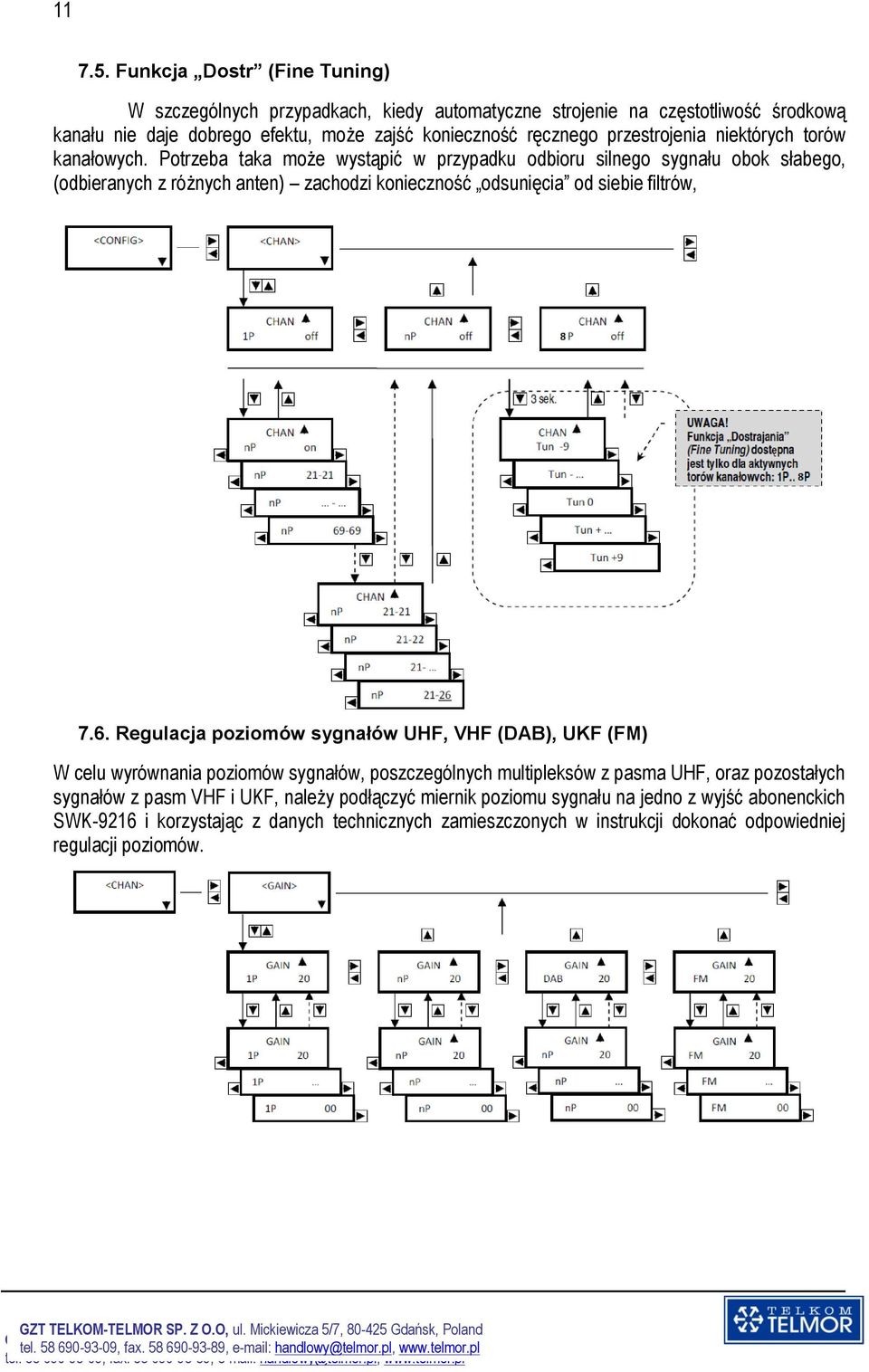

11 Funkcja Dostr (Fine Tuning) W szczególnych przypadkach, kiedy automatyczne strojenie na częstotliwość środkową kanału nie daje dobrego efektu, może zajść konieczność ręcznego przestrojenia niektórych torów kanałowych. Potrzeba taka może wystąpić w przypadku odbioru silnego sygnału obok słabego, (odbieranych z różnych anten) zachodzi konieczność odsunięcia od siebie filtrów, 7.6. Regulacja poziomów sygnałów UHF, VHF (DAB), UKF (FM) W celu wyrównania poziomów sygnałów, poszczególnych multipleksów z pasma UHF, oraz pozostałych sygnałów z pasm VHF i UKF, należy podłączyć miernik poziomu sygnału na jedno z wyjść abonenckich SWK-9216 i korzystając z danych technicznych zamieszczonych w instrukcji dokonać odpowiedniej regulacji poziomów.

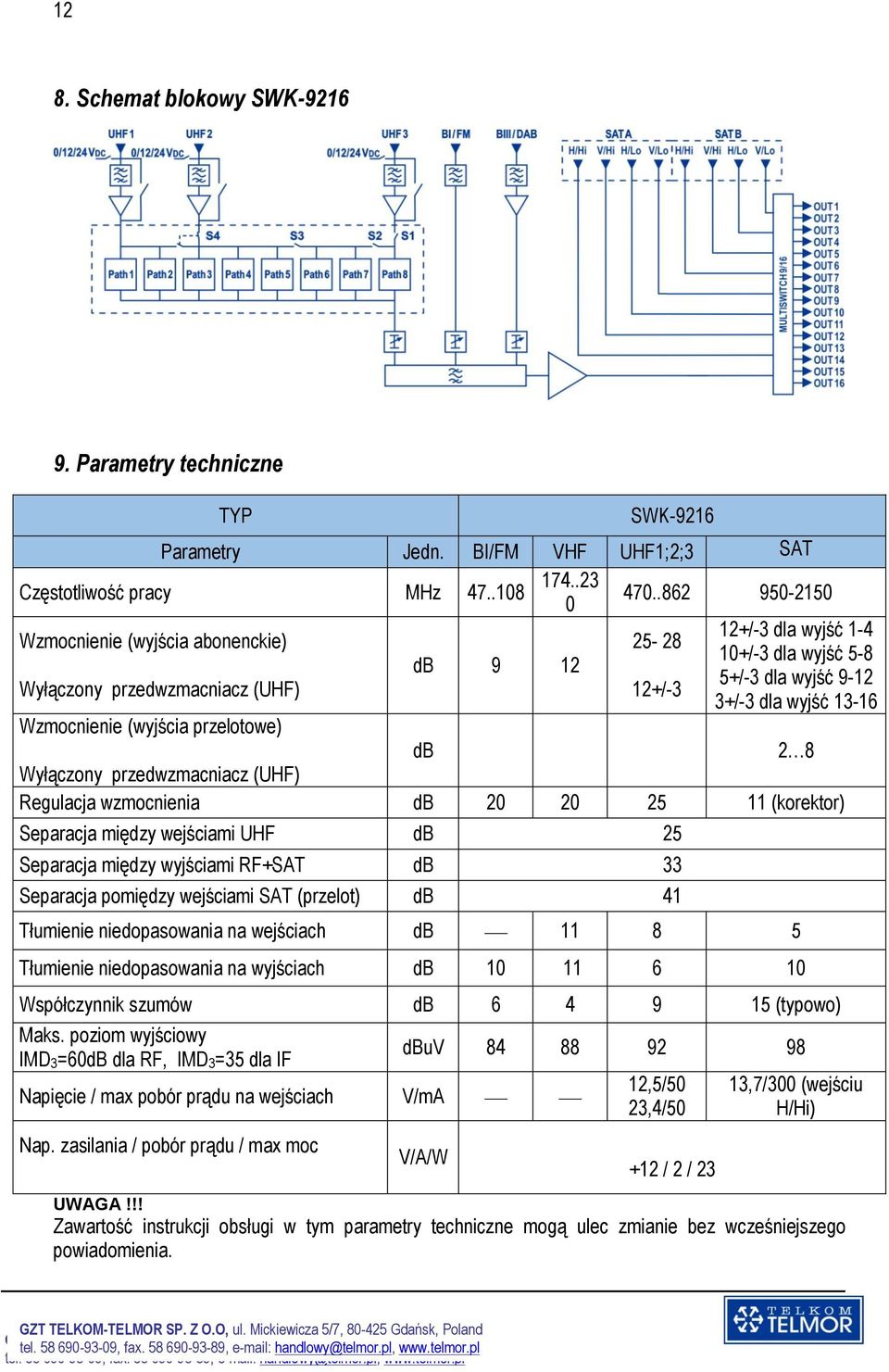

12 12 8. Schemat blokowy SWK Parametry techniczne TYP SWK-9216 Parametry Jedn. BI/FM VHF UHF1;2;3 SAT Częstotliwość pracy MHz Wzmocnienie (wyjścia abonenckie) Wyłączony przedwzmacniacz (UHF) db /-3 12+/-3 dla wyjść /-3 dla wyjść /-3 dla wyjść /-3 dla wyjść Wzmocnienie (wyjścia przelotowe) db 2 8 Wyłączony przedwzmacniacz (UHF) Regulacja wzmocnienia db (korektor) Separacja między wejściami UHF db 25 Separacja między wyjściami RF+SAT db 33 Separacja pomiędzy wejściami SAT (przelot) db 41 Tłumienie niedopasowania na wejściach db Tłumienie niedopasowania na wyjściach db Współczynnik szumów db (typowo) Maks. poziom wyjściowy IMD3=60dB dla RF, IMD3=35 dla IF Napięcie / max pobór prądu na wejściach V/mA Nap. zasilania / pobór prądu / max moc dbuv V/A/W 12,5/50 23,4/ / 2 / 23 13,7/300 (wejściu H/Hi) UWAGA!!! Zawartość instrukcji obsługi w tym parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
