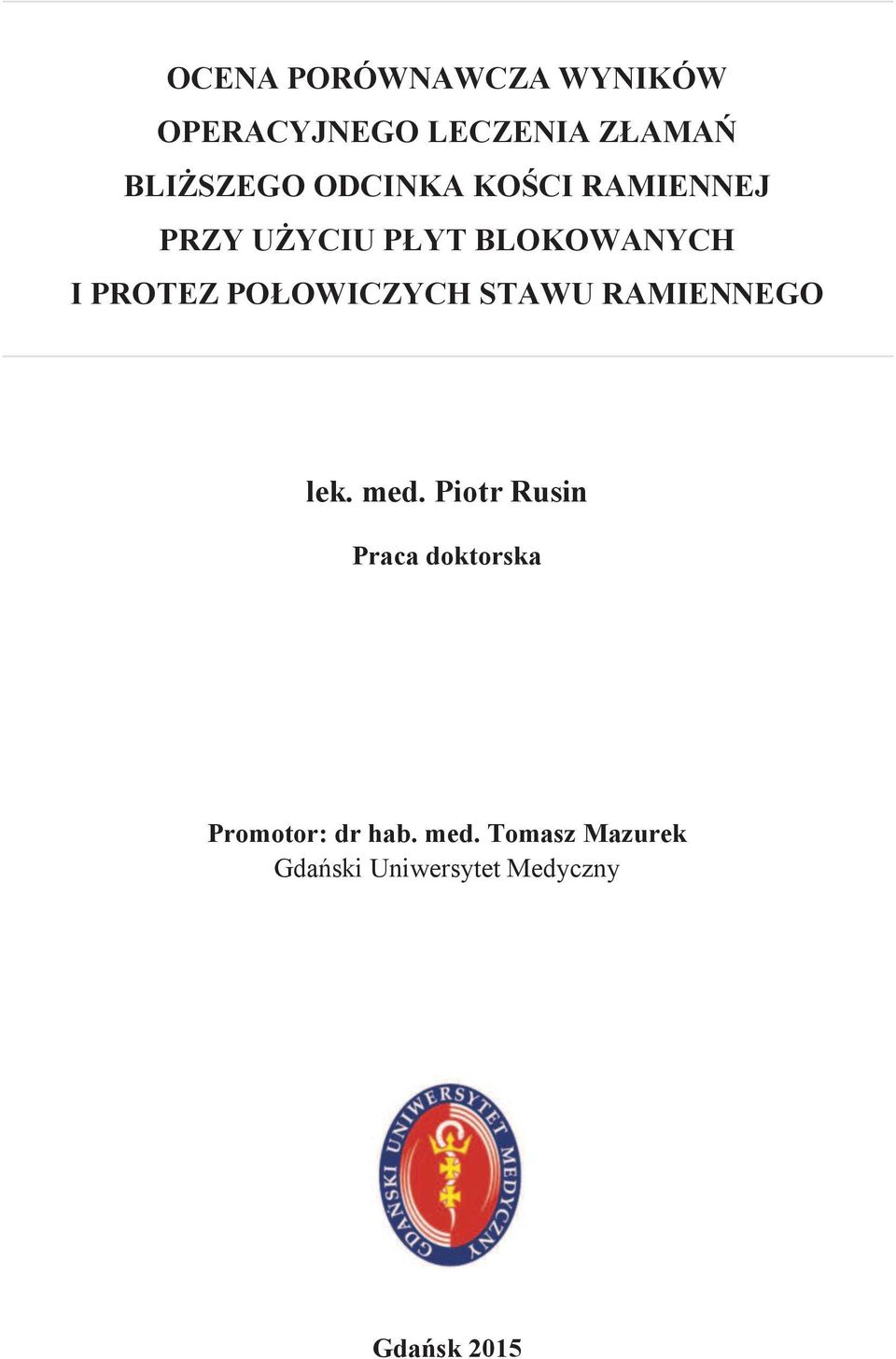

1 OCENA PORÓWNAWCZA WYNIKÓW OPERACYJNEGO LECZENIA ZŁAMAŃ BLIŻSZEGO ODCINKA KOŚCI RAMIENNEJ PRZY UŻYCIU PŁYT BLOKOWANYCH I PROTEZ POŁOWICZYCH STAWU RAMIENNEGO lek. med. Piotr Rusin Praca doktorska Promotor: dr hab. med. Tomasz Mazurek Gdański Uniwersytet Medyczny Gdańsk 2015

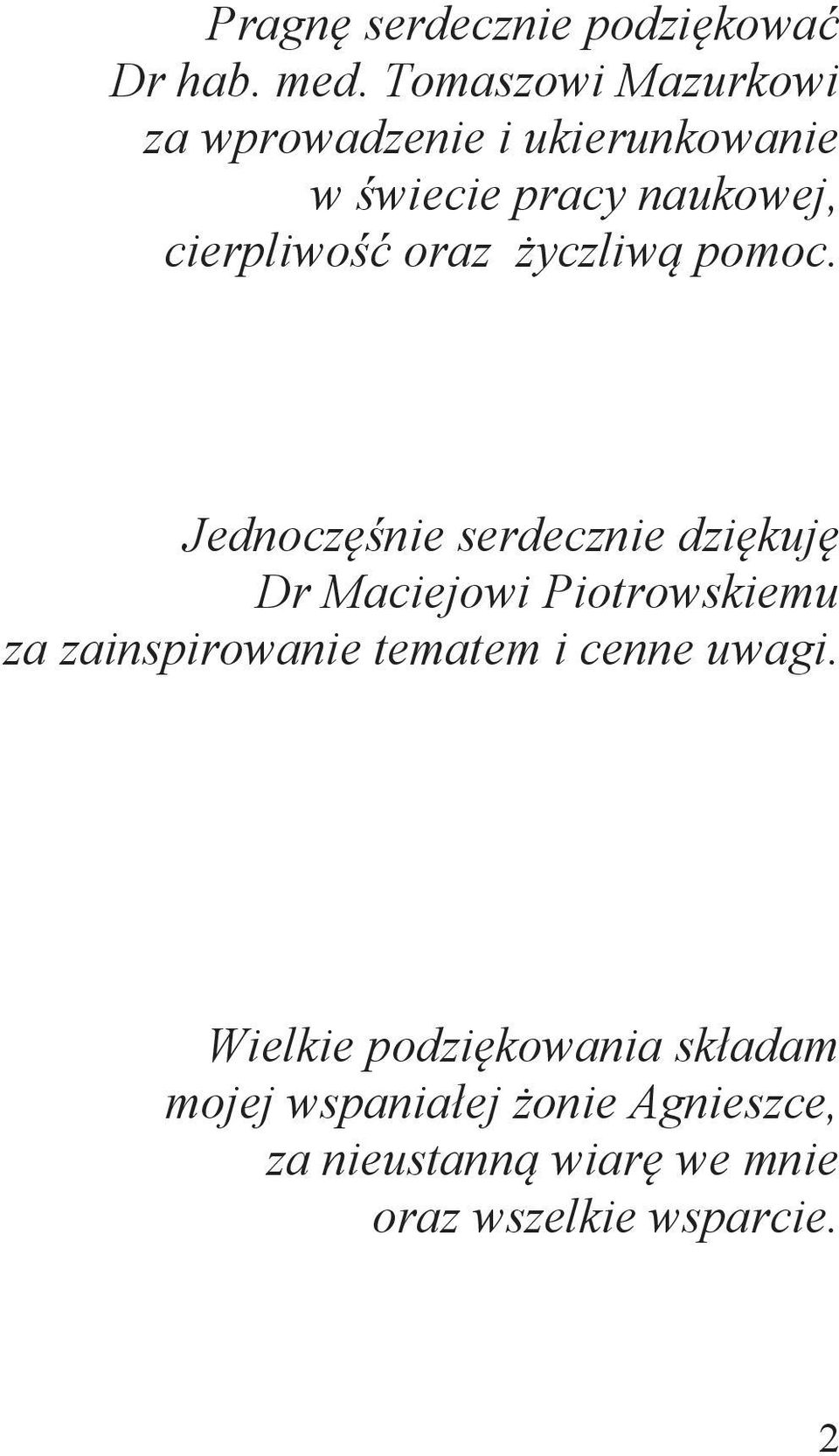

2 Pragnę serdecznie podziękować Dr hab. med. Tomaszowi Mazurkowi za wprowadzenie i ukierunkowanie w świecie pracy naukowej, cierpliwość oraz życzliwą pomoc. Jednoczęśnie serdecznie dziękuję Dr Maciejowi Piotrowskiemu za zainspirowanie tematem i cenne uwagi. Wielkie podziękowania składam mojej wspaniałej żonie Agnieszce, za nieustanną wiarę we mnie oraz wszelkie wsparcie. 2

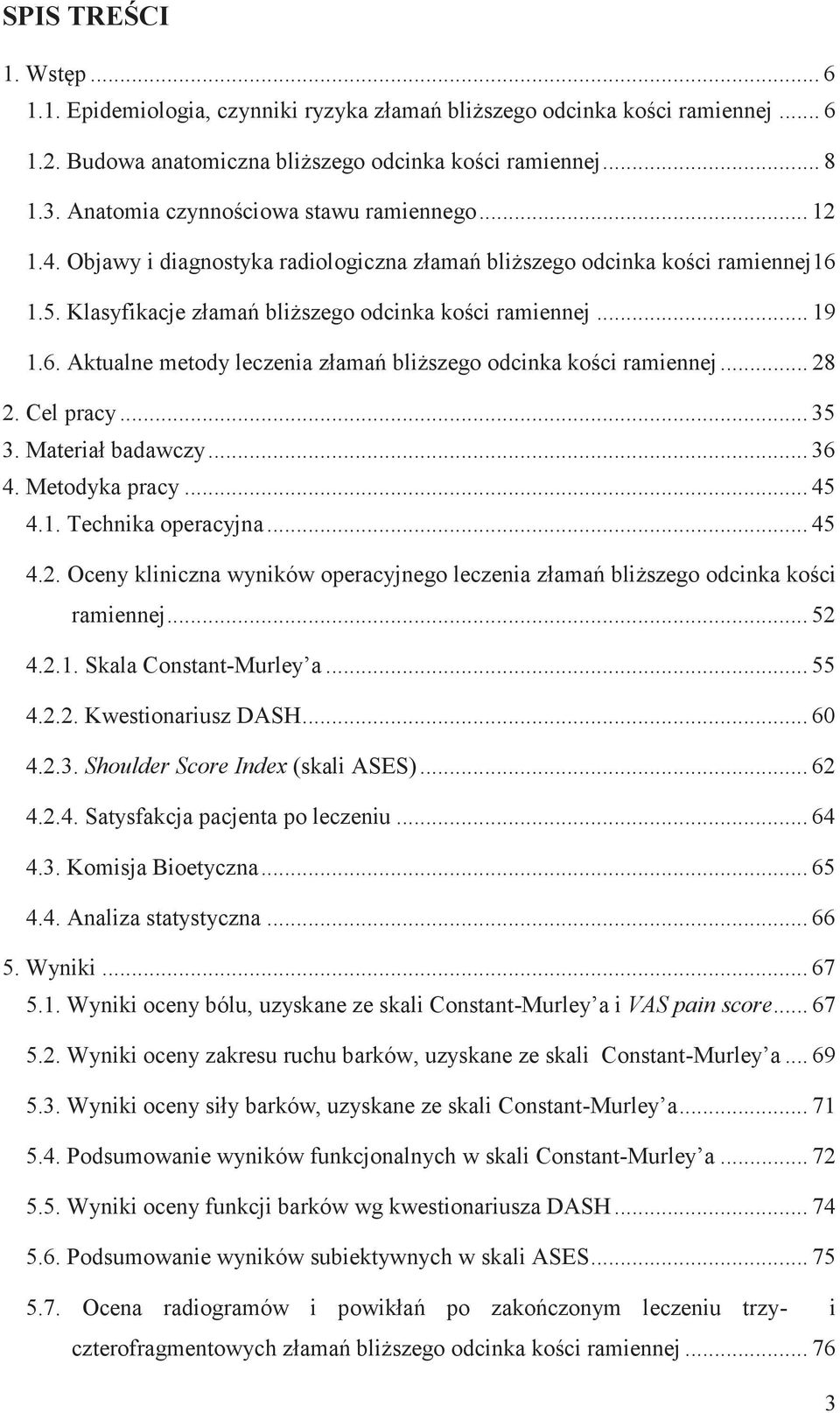

3 SPIS TREŚCI 1. Wstęp Epidemiologia, czynniki ryzyka złamań bliższego odcinka kości ramiennej Budowa anatomiczna bliższego odcinka kości ramiennej Anatomia czynnościowa stawu ramiennego Objawy i diagnostyka radiologiczna złamań bliższego odcinka kości ramiennej Klasyfikacje złamań bliższego odcinka kości ramiennej Aktualne metody leczenia złamań bliższego odcinka kości ramiennej Cel pracy Materiał badawczy Metodyka pracy Technika operacyjna Oceny kliniczna wyników operacyjnego leczenia złamań bliższego odcinka kości ramiennej Skala Constant-Murley a Kwestionariusz DASH Shoulder Score Index (skali ASES) Satysfakcja pacjenta po leczeniu Komisja Bioetyczna Analiza statystyczna Wyniki Wyniki oceny bólu, uzyskane ze skali Constant-Murley a i VAS pain score Wyniki oceny zakresu ruchu barków, uzyskane ze skali Constant-Murley a Wyniki oceny siły barków, uzyskane ze skali Constant-Murley a Podsumowanie wyników funkcjonalnych w skali Constant-Murley a Wyniki oceny funkcji barków wg kwestionariusza DASH Podsumowanie wyników subiektywnych w skali ASES Ocena radiogramów i powikłań po zakończonym leczeniu trzy- i czterofragmentowych złamań bliższego odcinka kości ramiennej

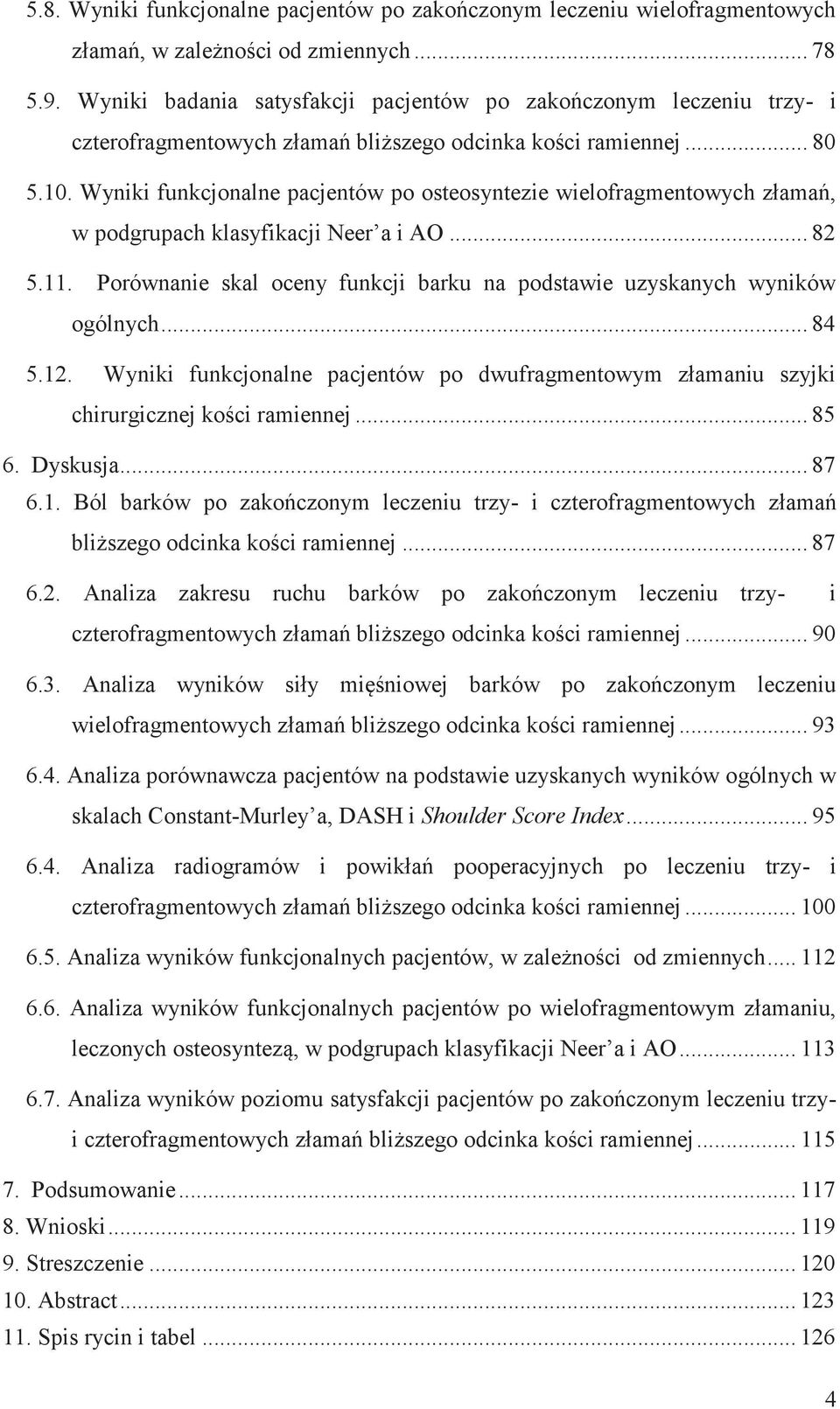

4 5.8. Wyniki funkcjonalne pacjentów po zakończonym leczeniu wielofragmentowych złamań, w zależności od zmiennych Wyniki badania satysfakcji pacjentów po zakończonym leczeniu trzy- i czterofragmentowych złamań bliższego odcinka kości ramiennej Wyniki funkcjonalne pacjentów po osteosyntezie wielofragmentowych złamań, w podgrupach klasyfikacji Neer a i AO Porównanie skal oceny funkcji barku na podstawie uzyskanych wyników ogólnych Wyniki funkcjonalne pacjentów po dwufragmentowym złamaniu szyjki chirurgicznej kości ramiennej Dyskusja Ból barków po zakończonym leczeniu trzy- i czterofragmentowych złamań bliższego odcinka kości ramiennej Analiza zakresu ruchu barków po zakończonym leczeniu trzy- i czterofragmentowych złamań bliższego odcinka kości ramiennej Analiza wyników siły mięśniowej barków po zakończonym leczeniu wielofragmentowych złamań bliższego odcinka kości ramiennej Analiza porównawcza pacjentów na podstawie uzyskanych wyników ogólnych w skalach Constant-Murley a, DASH i Shoulder Score Index Analiza radiogramów i powikłań pooperacyjnych po leczeniu trzy- i czterofragmentowych złamań bliższego odcinka kości ramiennej Analiza wyników funkcjonalnych pacjentów, w zależności od zmiennych Analiza wyników funkcjonalnych pacjentów po wielofragmentowym złamaniu, leczonych osteosyntezą, w podgrupach klasyfikacji Neer a i AO Analiza wyników poziomu satysfakcji pacjentów po zakończonym leczeniu trzyi czterofragmentowych złamań bliższego odcinka kości ramiennej Podsumowanie Wnioski Streszczenie Abstract Spis rycin i tabel

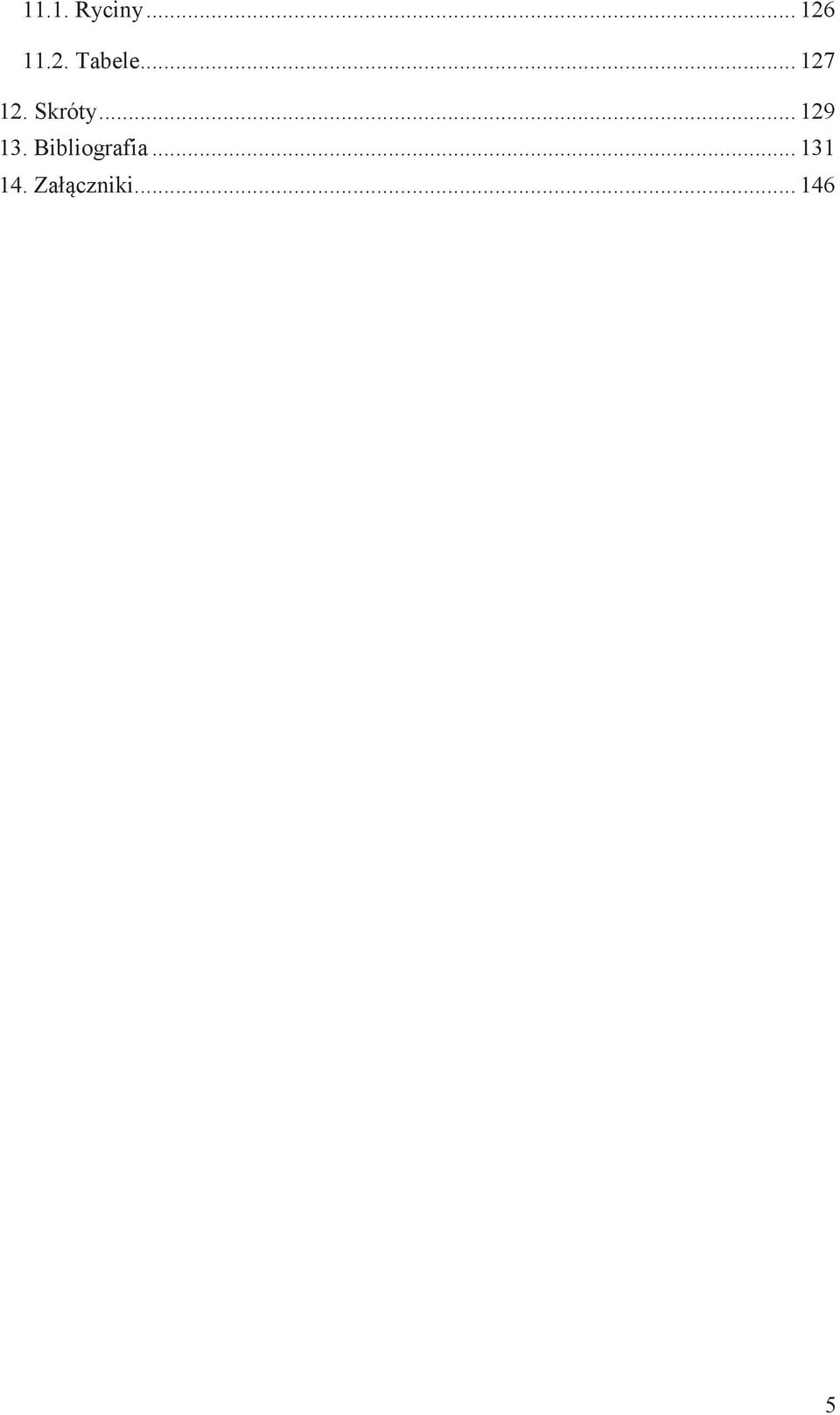

5 11.1. Ryciny Tabele Skróty Bibliografia Załączniki

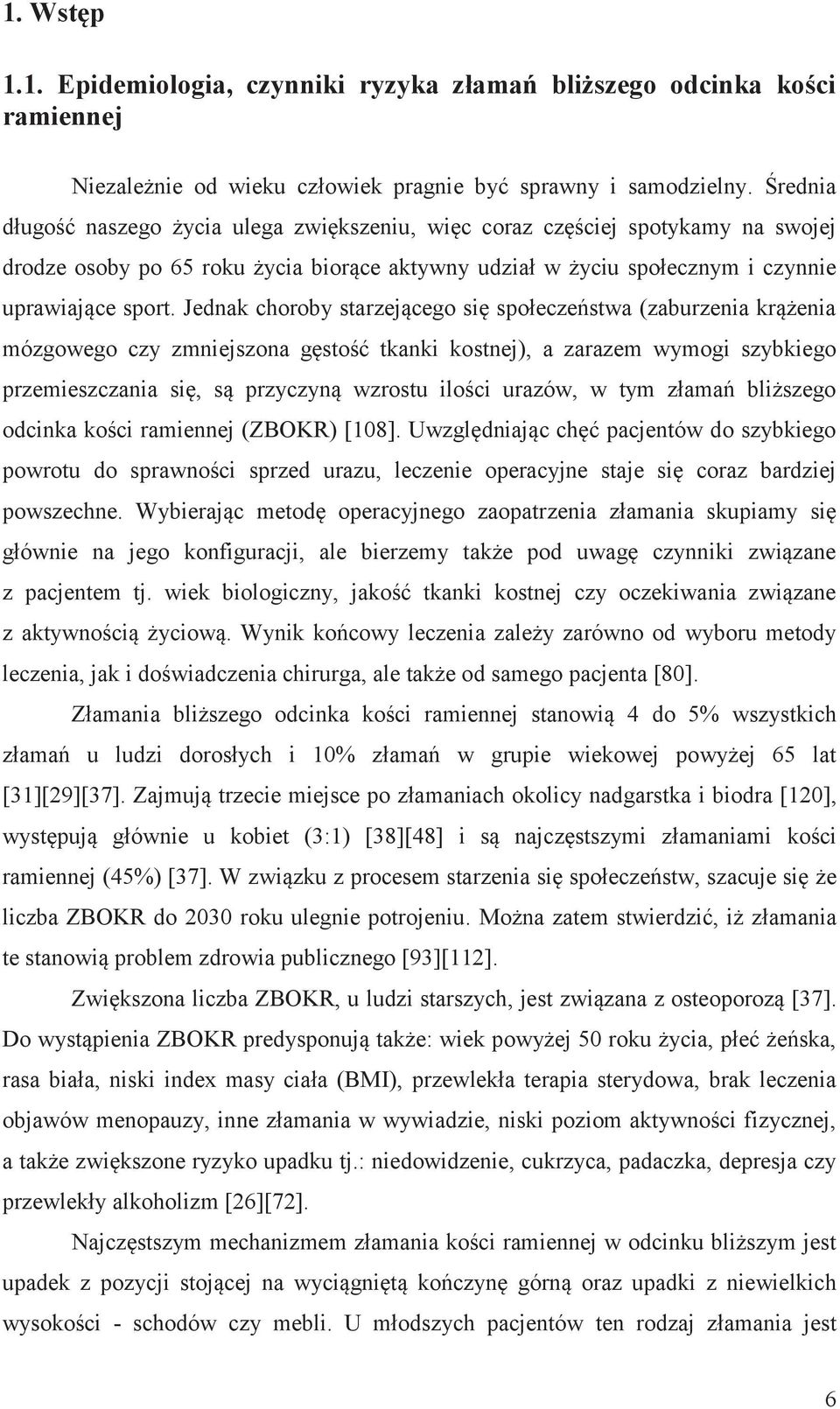

6 1. Wstęp 1.1. Epidemiologia, czynniki ryzyka złamań bliższego odcinka kości ramiennej Niezależnie od wieku człowiek pragnie być sprawny i samodzielny. Średnia długość naszego życia ulega zwiększeniu, więc coraz częściej spotykamy na swojej drodze osoby po 65 roku życia biorące aktywny udział w życiu społecznym i czynnie uprawiające sport. Jednak choroby starzejącego się społeczeństwa (zaburzenia krążenia mózgowego czy zmniejszona gęstość tkanki kostnej), a zarazem wymogi szybkiego przemieszczania się, są przyczyną wzrostu ilości urazów, w tym złamań bliższego odcinka kości ramiennej (ZBOKR) [108]. Uwzględniając chęć pacjentów do szybkiego powrotu do sprawności sprzed urazu, leczenie operacyjne staje się coraz bardziej powszechne. Wybierając metodę operacyjnego zaopatrzenia złamania skupiamy się głównie na jego konfiguracji, ale bierzemy także pod uwagę czynniki związane z pacjentem tj. wiek biologiczny, jakość tkanki kostnej czy oczekiwania związane z aktywnością życiową. Wynik końcowy leczenia zależy zarówno od wyboru metody leczenia, jak i doświadczenia chirurga, ale także od samego pacjenta [80]. Złamania bliższego odcinka kości ramiennej stanowią 4 do 5% wszystkich złamań u ludzi dorosłych i 10% złamań w grupie wiekowej powyżej 65 lat [31][29][37]. Zajmują trzecie miejsce po złamaniach okolicy nadgarstka i biodra [120], występują głównie u kobiet (3:1) [38][48] i są najczęstszymi złamaniami kości ramiennej (45%) [37]. W związku z procesem starzenia się społeczeństw, szacuje się że liczba ZBOKR do 2030 roku ulegnie potrojeniu. Można zatem stwierdzić, iż złamania te stanowią problem zdrowia publicznego [93][112]. Zwiększona liczba ZBOKR, u ludzi starszych, jest związana z osteoporozą [37]. Do wystąpienia ZBOKR predysponują także: wiek powyżej 50 roku życia, płeć żeńska, rasa biała, niski index masy ciała (BMI), przewlekła terapia sterydowa, brak leczenia objawów menopauzy, inne złamania w wywiadzie, niski poziom aktywności fizycznej, a także zwiększone ryzyko upadku tj.: niedowidzenie, cukrzyca, padaczka, depresja czy przewlekły alkoholizm [26][72]. Najczęstszym mechanizmem złamania kości ramiennej w odcinku bliższym jest upadek z pozycji stojącej na wyciągniętą kończynę górną oraz upadki z niewielkich wysokości - schodów czy mebli. U młodszych pacjentów ten rodzaj złamania jest 6

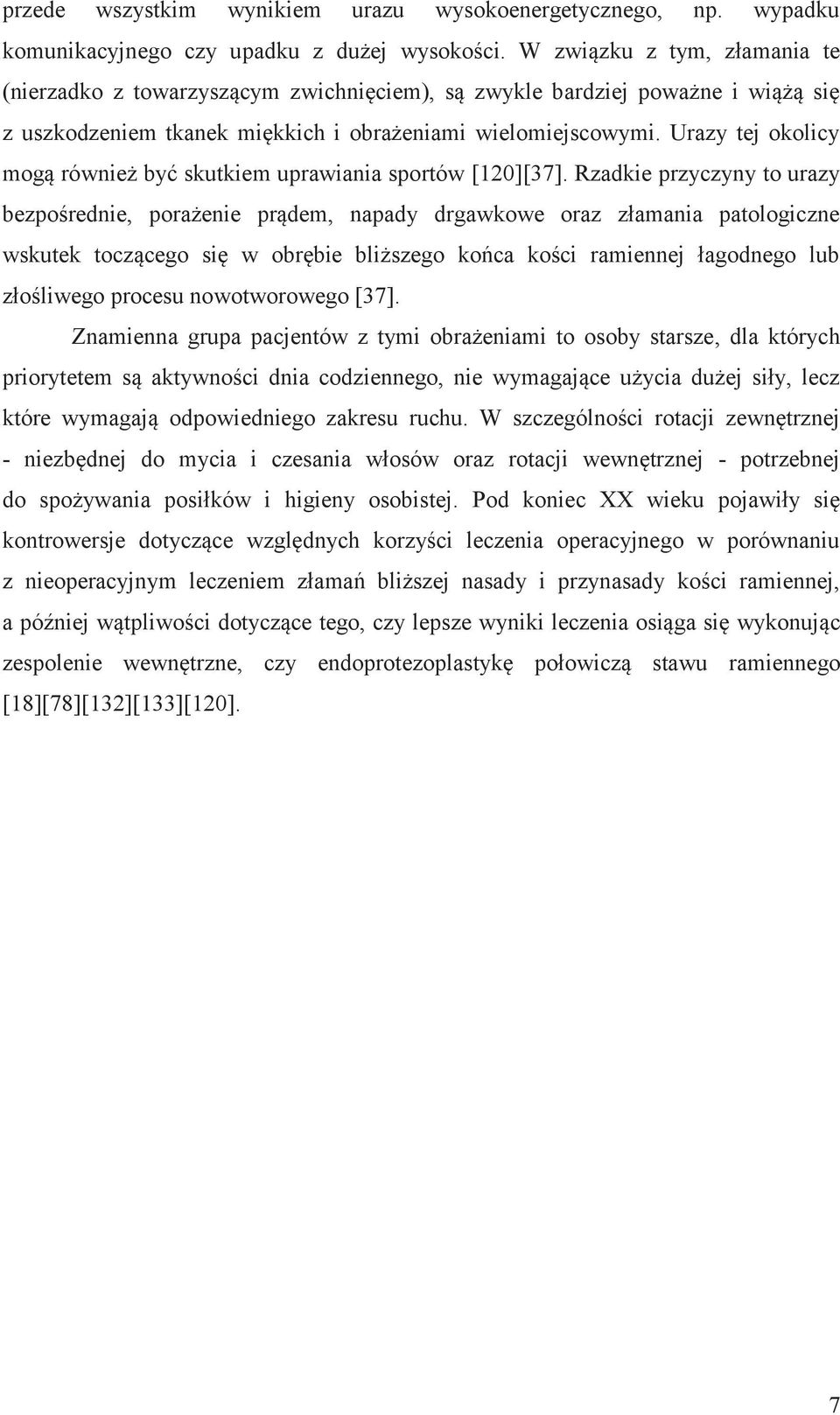

7 przede wszystkim wynikiem urazu wysokoenergetycznego, np. wypadku komunikacyjnego czy upadku z dużej wysokości. W związku z tym, złamania te (nierzadko z towarzyszącym zwichnięciem), są zwykle bardziej poważne i wiążą się z uszkodzeniem tkanek miękkich i obrażeniami wielomiejscowymi. Urazy tej okolicy mogą również być skutkiem uprawiania sportów [120][37]. Rzadkie przyczyny to urazy bezpośrednie, porażenie prądem, napady drgawkowe oraz złamania patologiczne wskutek toczącego się w obrębie bliższego końca kości ramiennej łagodnego lub złośliwego procesu nowotworowego [37]. Znamienna grupa pacjentów z tymi obrażeniami to osoby starsze, dla których priorytetem są aktywności dnia codziennego, nie wymagające użycia dużej siły, lecz które wymagają odpowiedniego zakresu ruchu. W szczególności rotacji zewnętrznej - niezbędnej do mycia i czesania włosów oraz rotacji wewnętrznej - potrzebnej do spożywania posiłków i higieny osobistej. Pod koniec XX wieku pojawiły się kontrowersje dotyczące względnych korzyści leczenia operacyjnego w porównaniu z nieoperacyjnym leczeniem złamań bliższej nasady i przynasady kości ramiennej, a później wątpliwości dotyczące tego, czy lepsze wyniki leczenia osiąga się wykonując zespolenie wewnętrzne, czy endoprotezoplastykę połowiczą stawu ramiennego [18][78][132][133][120]. 7

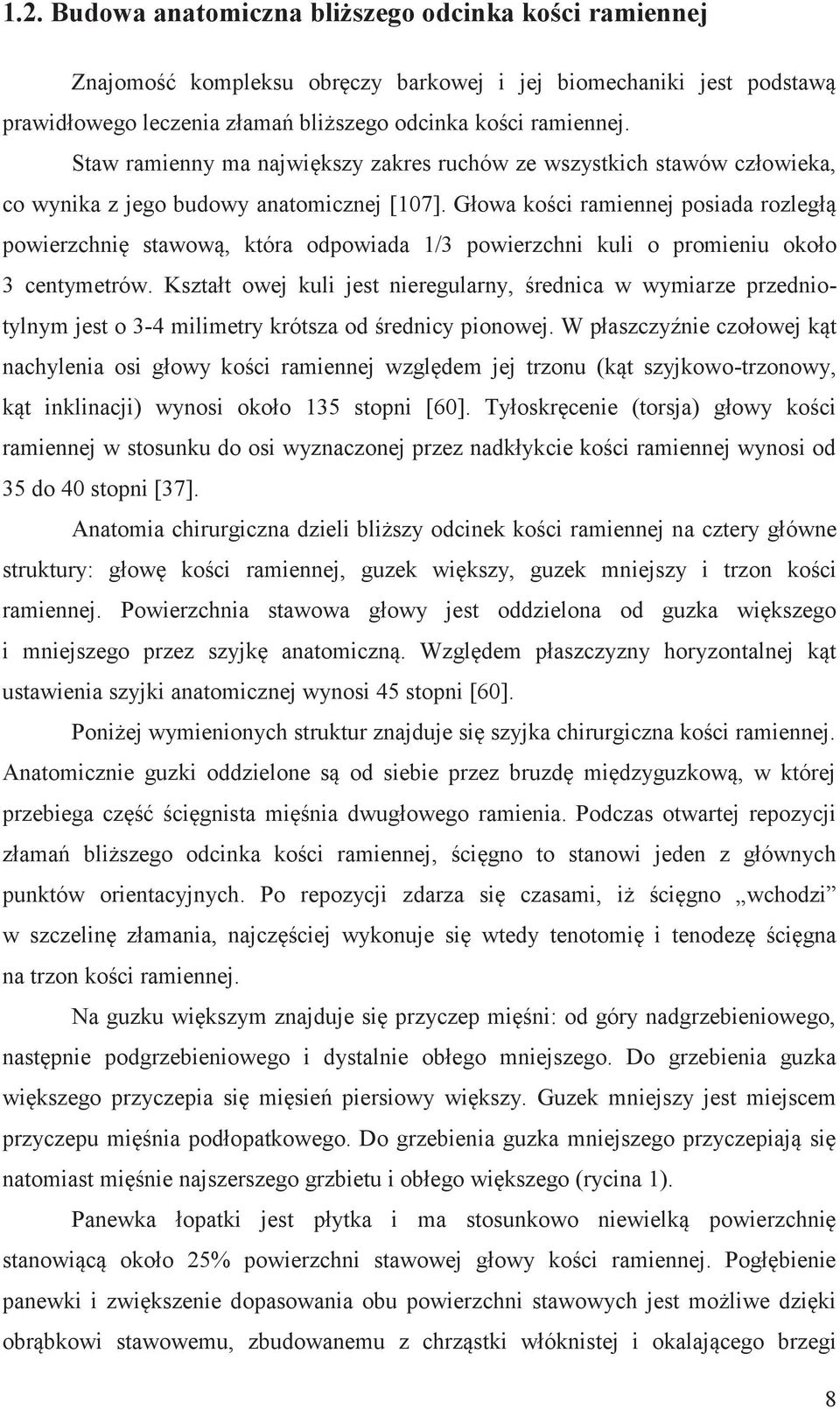

8 1.2. Budowa anatomiczna bliższego odcinka kości ramiennej Znajomość kompleksu obręczy barkowej i jej biomechaniki jest podstawą prawidłowego leczenia złamań bliższego odcinka kości ramiennej. Staw ramienny ma największy zakres ruchów ze wszystkich stawów człowieka, co wynika z jego budowy anatomicznej [107]. Głowa kości ramiennej posiada rozległą powierzchnię stawową, która odpowiada 1/3 powierzchni kuli o promieniu około 3 centymetrów. Kształt owej kuli jest nieregularny, średnica w wymiarze przedniotylnym jest o 3-4 milimetry krótsza od średnicy pionowej. W płaszczyźnie czołowej kąt nachylenia osi głowy kości ramiennej względem jej trzonu (kąt szyjkowo-trzonowy, kąt inklinacji) wynosi około 135 stopni [60]. Tyłoskręcenie (torsja) głowy kości ramiennej w stosunku do osi wyznaczonej przez nadkłykcie kości ramiennej wynosi od 35 do 40 stopni [37]. Anatomia chirurgiczna dzieli bliższy odcinek kości ramiennej na cztery główne struktury: głowę kości ramiennej, guzek większy, guzek mniejszy i trzon kości ramiennej. Powierzchnia stawowa głowy jest oddzielona od guzka większego i mniejszego przez szyjkę anatomiczną. Względem płaszczyzny horyzontalnej kąt ustawienia szyjki anatomicznej wynosi 45 stopni [60]. Poniżej wymienionych struktur znajduje się szyjka chirurgiczna kości ramiennej. Anatomicznie guzki oddzielone są od siebie przez bruzdę międzyguzkową, w której przebiega część ścięgnista mięśnia dwugłowego ramienia. Podczas otwartej repozycji złamań bliższego odcinka kości ramiennej, ścięgno to stanowi jeden z głównych punktów orientacyjnych. Po repozycji zdarza się czasami, iż ścięgno wchodzi w szczelinę złamania, najczęściej wykonuje się wtedy tenotomię i tenodezę ścięgna na trzon kości ramiennej. Na guzku większym znajduje się przyczep mięśni: od góry nadgrzebieniowego, następnie podgrzebieniowego i dystalnie obłego mniejszego. Do grzebienia guzka większego przyczepia się mięsień piersiowy większy. Guzek mniejszy jest miejscem przyczepu mięśnia podłopatkowego. Do grzebienia guzka mniejszego przyczepiają się natomiast mięśnie najszerszego grzbietu i obłego większego (rycina 1). Panewka łopatki jest płytka i ma stosunkowo niewielką powierzchnię stanowiącą około 25% powierzchni stawowej głowy kości ramiennej. Pogłębienie panewki i zwiększenie dopasowania obu powierzchni stawowych jest możliwe dzięki obrąbkowi stawowemu, zbudowanemu z chrząstki włóknistej i okalającego brzegi 8

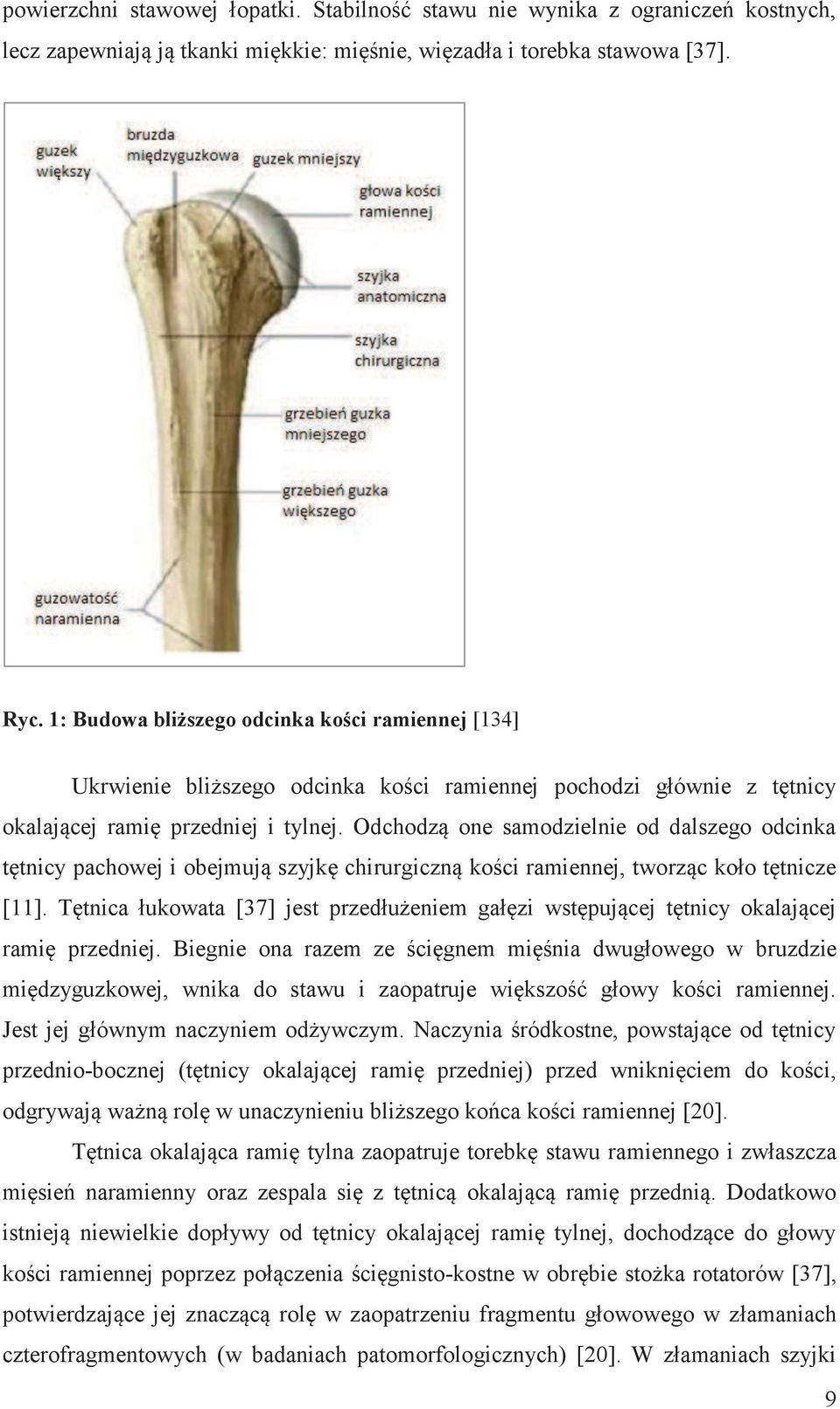

9 powierzchni stawowej łopatki. Stabilność stawu nie wynika z ograniczeń kostnych, lecz zapewniają ją tkanki miękkie: mięśnie, więzadła i torebka stawowa [37]. Ryc. 1: Budowa bliższego odcinka kości ramiennej [134] Ukrwienie bliższego odcinka kości ramiennej pochodzi głównie z tętnicy okalającej ramię przedniej i tylnej. Odchodzą one samodzielnie od dalszego odcinka tętnicy pachowej i obejmują szyjkę chirurgiczną kości ramiennej, tworząc koło tętnicze [11]. Tętnica łukowata [37] jest przedłużeniem gałęzi wstępującej tętnicy okalającej ramię przedniej. Biegnie ona razem ze ścięgnem mięśnia dwugłowego w bruzdzie międzyguzkowej, wnika do stawu i zaopatruje większość głowy kości ramiennej. Jest jej głównym naczyniem odżywczym. Naczynia śródkostne, powstające od tętnicy przednio-bocznej (tętnicy okalającej ramię przedniej) przed wniknięciem do kości, odgrywają ważną rolę w unaczynieniu bliższego końca kości ramiennej [20]. Tętnica okalająca ramię tylna zaopatruje torebkę stawu ramiennego i zwłaszcza mięsień naramienny oraz zespala się z tętnicą okalającą ramię przednią. Dodatkowo istnieją niewielkie dopływy od tętnicy okalającej ramię tylnej, dochodzące do głowy kości ramiennej poprzez połączenia ścięgnisto-kostne w obrębie stożka rotatorów [37], potwierdzające jej znaczącą rolę w zaopatrzeniu fragmentu głowowego w złamaniach czterofragmentowych (w badaniach patomorfologicznych) [20]. W złamaniach szyjki 9

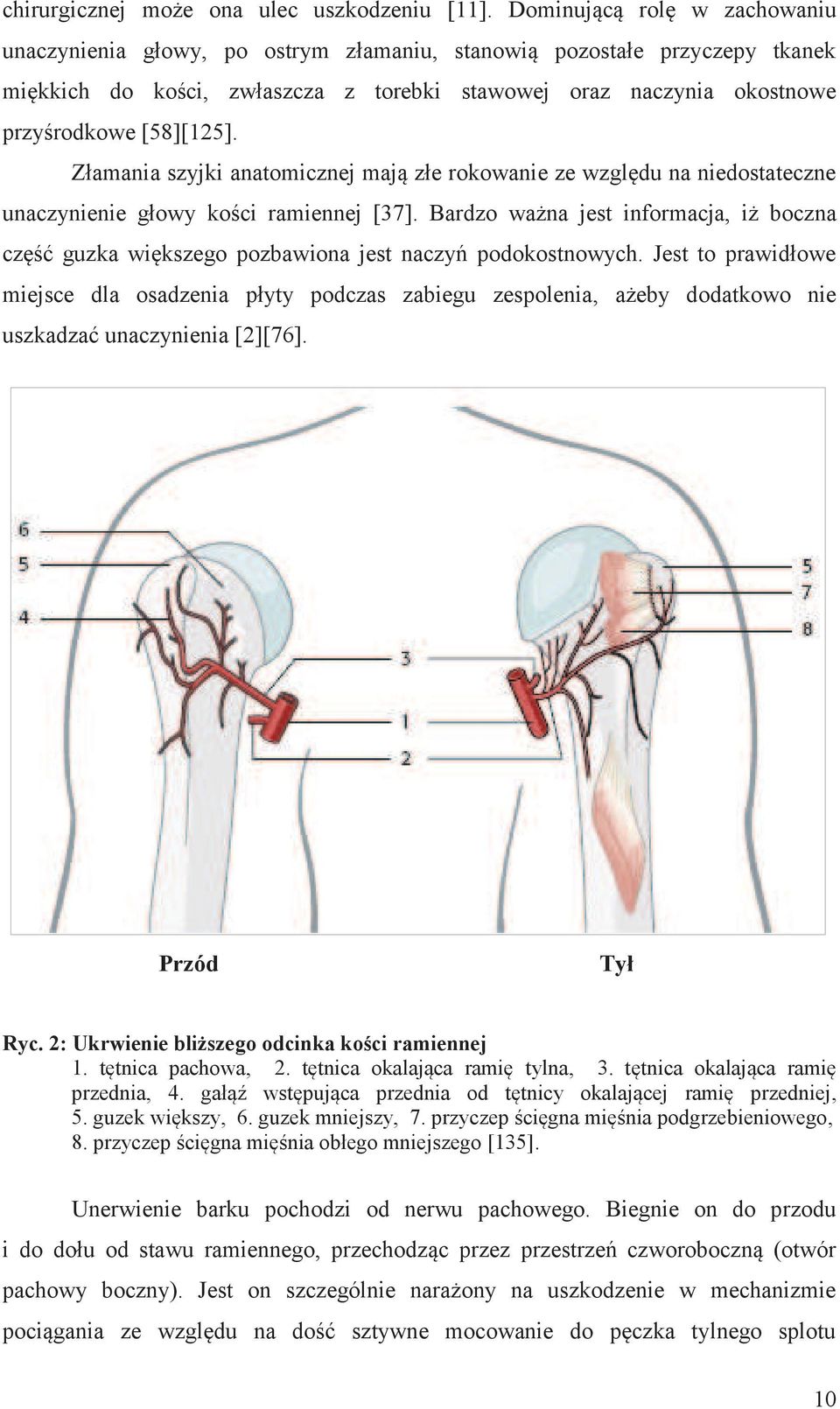

10 chirurgicznej może ona ulec uszkodzeniu [11]. Dominującą rolę w zachowaniu unaczynienia głowy, po ostrym złamaniu, stanowią pozostałe przyczepy tkanek miękkich do kości, zwłaszcza z torebki stawowej oraz naczynia okostnowe przyśrodkowe [58][125]. Złamania szyjki anatomicznej mają złe rokowanie ze względu na niedostateczne unaczynienie głowy kości ramiennej [37]. Bardzo ważna jest informacja, iż boczna część guzka większego pozbawiona jest naczyń podokostnowych. Jest to prawidłowe miejsce dla osadzenia płyty podczas zabiegu zespolenia, ażeby dodatkowo nie uszkadzać unaczynienia [2][76]. Przód Tył Ryc. 2: Ukrwienie bliższego odcinka kości ramiennej 1. tętnica pachowa, 2. tętnica okalająca ramię tylna, 3. tętnica okalająca ramię przednia, 4. gałąź wstępująca przednia od tętnicy okalającej ramię przedniej, 5. guzek większy, 6. guzek mniejszy, 7. przyczep ścięgna mięśnia podgrzebieniowego, 8. przyczep ścięgna mięśnia obłego mniejszego [135]. Unerwienie barku pochodzi od nerwu pachowego. Biegnie on do przodu i do dołu od stawu ramiennego, przechodząc przez przestrzeń czworoboczną (otwór pachowy boczny). Jest on szczególnie narażony na uszkodzenie w mechanizmie pociągania ze względu na dość sztywne mocowanie do pęczka tylnego splotu 10

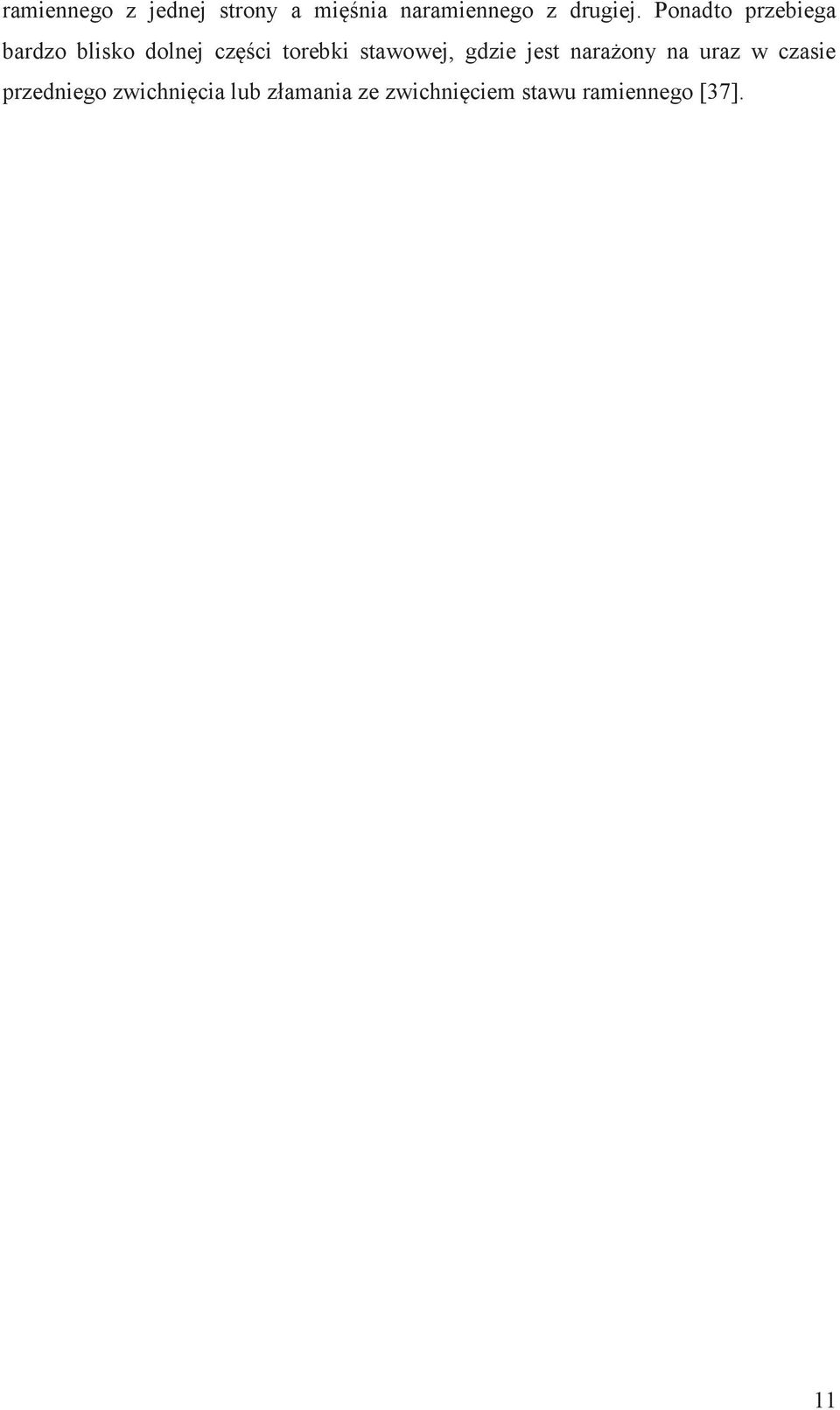

11 ramiennego z jednej strony a mięśnia naramiennego z drugiej. Ponadto przebiega bardzo blisko dolnej części torebki stawowej, gdzie jest narażony na uraz w czasie przedniego zwichnięcia lub złamania ze zwichnięciem stawu ramiennego [37]. 11

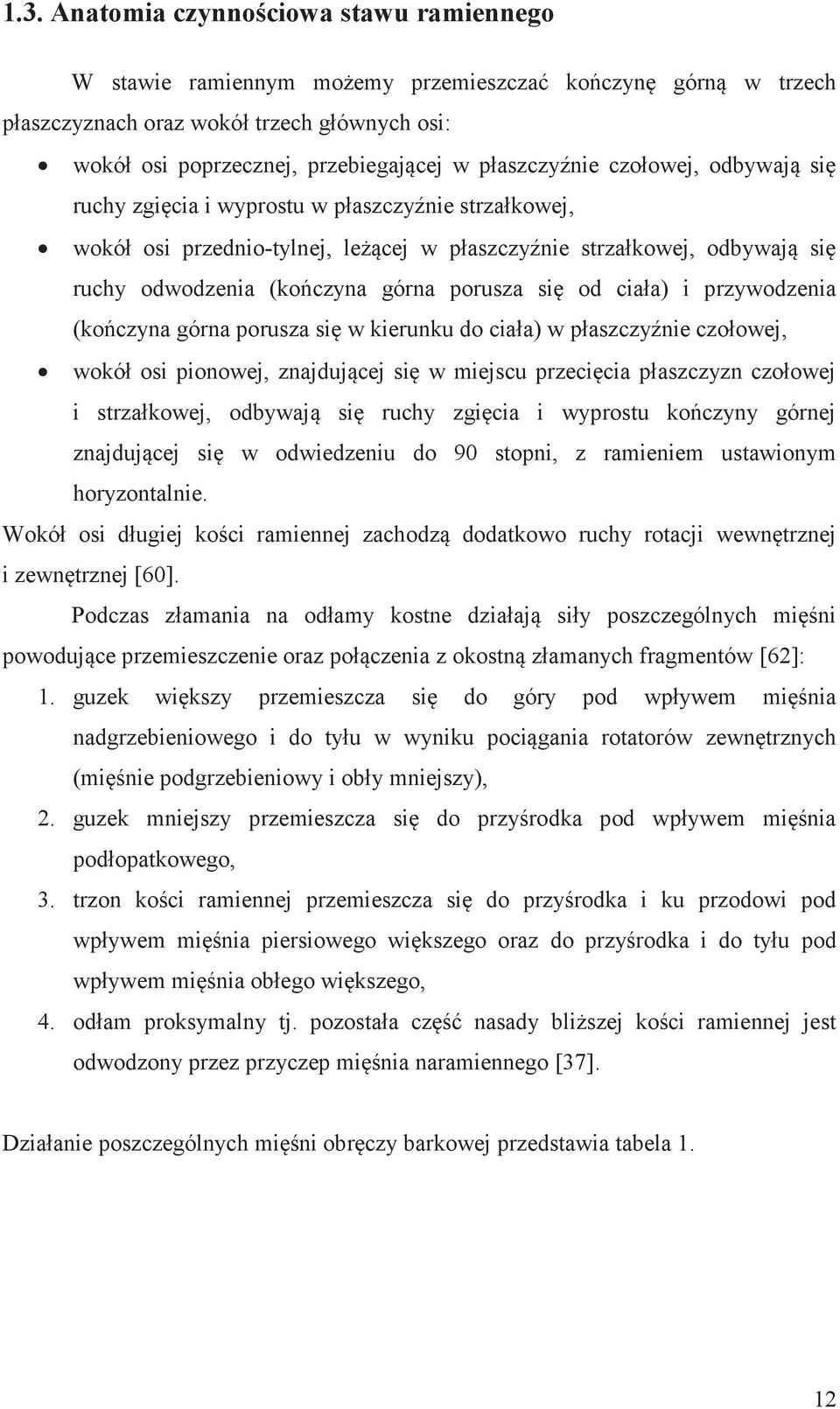

12 1.3. Anatomia czynnościowa stawu ramiennego W stawie ramiennym możemy przemieszczać kończynę górną w trzech płaszczyznach oraz wokół trzech głównych osi: wokół osi poprzecznej, przebiegającej w płaszczyźnie czołowej, odbywają się ruchy zgięcia i wyprostu w płaszczyźnie strzałkowej, wokół osi przednio-tylnej, leżącej w płaszczyźnie strzałkowej, odbywają się ruchy odwodzenia (kończyna górna porusza się od ciała) i przywodzenia (kończyna górna porusza się w kierunku do ciała) w płaszczyźnie czołowej, wokół osi pionowej, znajdującej się w miejscu przecięcia płaszczyzn czołowej i strzałkowej, odbywają się ruchy zgięcia i wyprostu kończyny górnej znajdującej się w odwiedzeniu do 90 stopni, z ramieniem ustawionym horyzontalnie. Wokół osi długiej kości ramiennej zachodzą dodatkowo ruchy rotacji wewnętrznej i zewnętrznej [60]. Podczas złamania na odłamy kostne działają siły poszczególnych mięśni powodujące przemieszczenie oraz połączenia z okostną złamanych fragmentów [62]: 1. guzek większy przemieszcza się do góry pod wpływem mięśnia nadgrzebieniowego i do tyłu w wyniku pociągania rotatorów zewnętrznych (mięśnie podgrzebieniowy i obły mniejszy), 2. guzek mniejszy przemieszcza się do przyśrodka pod wpływem mięśnia podłopatkowego, 3. trzon kości ramiennej przemieszcza się do przyśrodka i ku przodowi pod wpływem mięśnia piersiowego większego oraz do przyśrodka i do tyłu pod wpływem mięśnia obłego większego, 4. odłam proksymalny tj. pozostała część nasady bliższej kości ramiennej jest odwodzony przez przyczep mięśnia naramiennego [37]. Działanie poszczególnych mięśni obręczy barkowej przedstawia tabela 1. 12

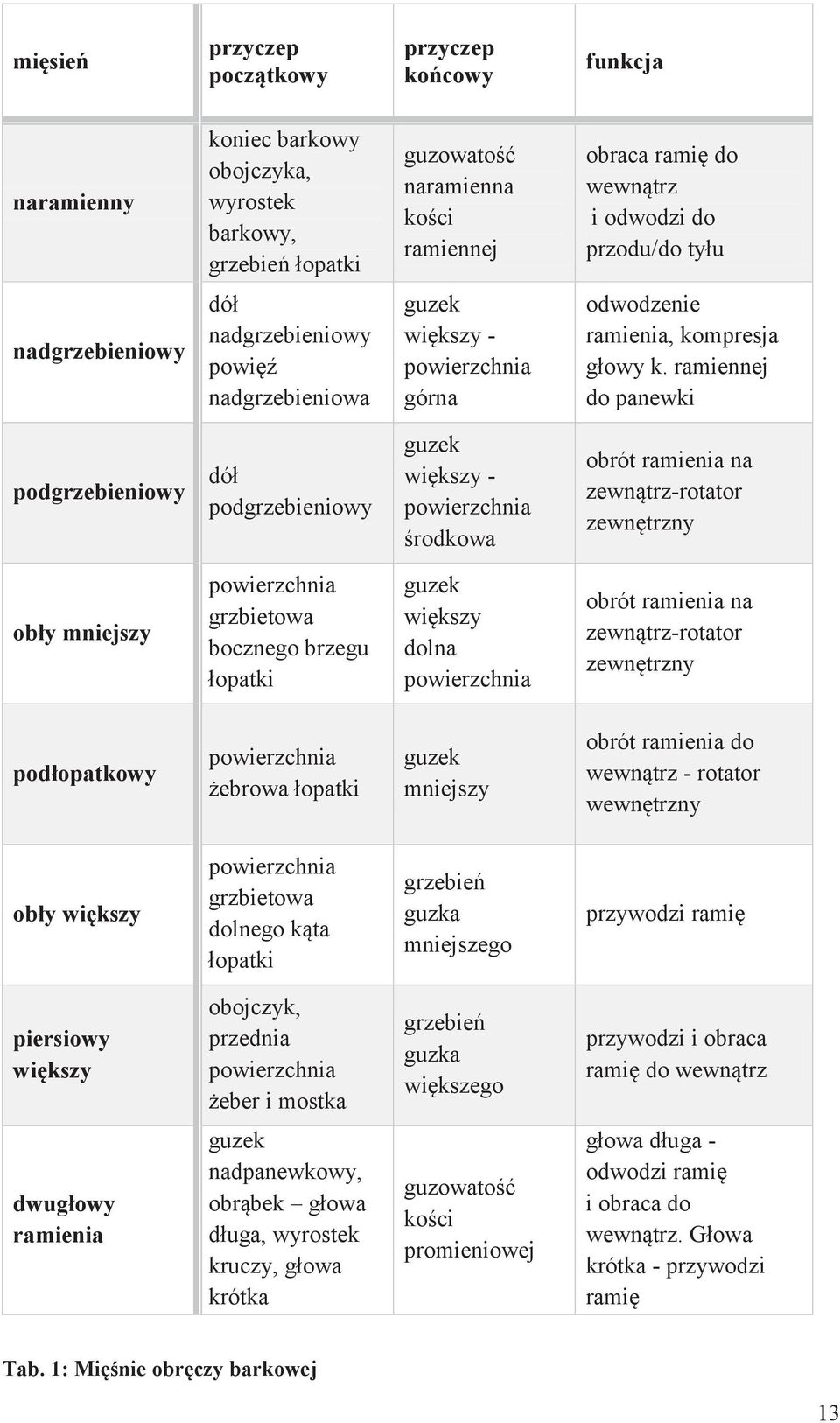

13 mięsień przyczep początkowy przyczep końcowy funkcja naramienny koniec barkowy obojczyka, wyrostek barkowy, grzebień łopatki guzowatość naramienna kości ramiennej obraca ramię do wewnątrz i odwodzi do przodu/do tyłu nadgrzebieniowy dół nadgrzebieniowy powięź nadgrzebieniowa guzek większy - powierzchnia górna odwodzenie ramienia, kompresja głowy k. ramiennej do panewki podgrzebieniowy dół podgrzebieniowy guzek większy - powierzchnia środkowa obrót ramienia na zewnątrz-rotator zewnętrzny obły mniejszy powierzchnia grzbietowa bocznego brzegu łopatki guzek większy dolna powierzchnia obrót ramienia na zewnątrz-rotator zewnętrzny podłopatkowy powierzchnia żebrowa łopatki guzek mniejszy obrót ramienia do wewnątrz - rotator wewnętrzny obły większy powierzchnia grzbietowa dolnego kąta łopatki grzebień guzka mniejszego przywodzi ramię piersiowy większy obojczyk, przednia powierzchnia żeber i mostka grzebień guzka większego przywodzi i obraca ramię do wewnątrz dwugłowy ramienia guzek nadpanewkowy, obrąbek głowa długa, wyrostek kruczy, głowa krótka guzowatość kości promieniowej głowa długa - odwodzi ramię i obraca do wewnątrz. Głowa krótka - przywodzi ramię Tab. 1: Mięśnie obręczy barkowej 13

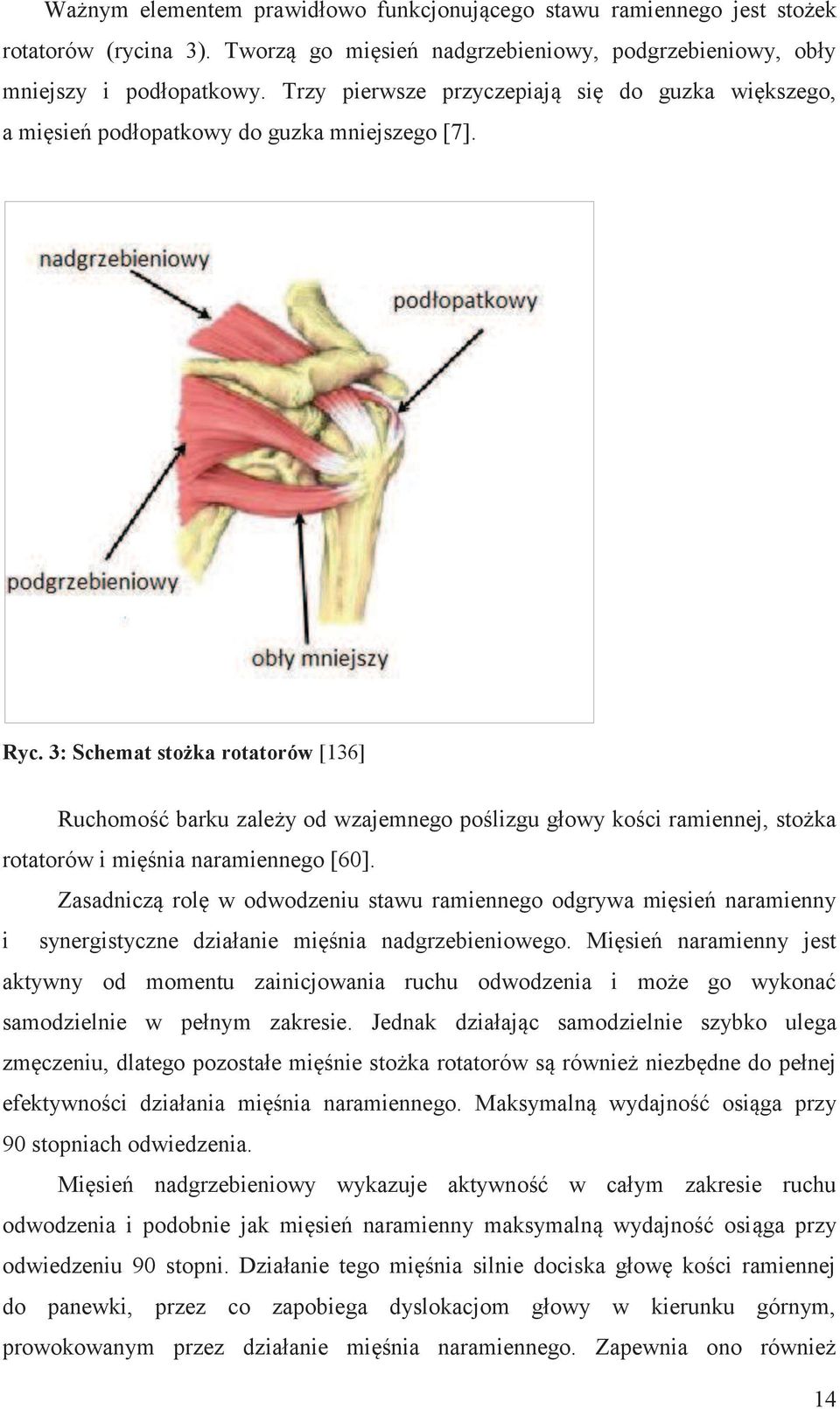

14 Ważnym elementem prawidłowo funkcjonującego stawu ramiennego jest stożek rotatorów (rycina 3). Tworzą go mięsień nadgrzebieniowy, podgrzebieniowy, obły mniejszy i podłopatkowy. Trzy pierwsze przyczepiają się do guzka większego, a mięsień podłopatkowy do guzka mniejszego [7]. Ryc. 3: Schemat stożka rotatorów [136] Ruchomość barku zależy od wzajemnego poślizgu głowy kości ramiennej, stożka rotatorów i mięśnia naramiennego [60]. Zasadniczą rolę w odwodzeniu stawu ramiennego odgrywa mięsień naramienny i synergistyczne działanie mięśnia nadgrzebieniowego. Mięsień naramienny jest aktywny od momentu zainicjowania ruchu odwodzenia i może go wykonać samodzielnie w pełnym zakresie. Jednak działając samodzielnie szybko ulega zmęczeniu, dlatego pozostałe mięśnie stożka rotatorów są również niezbędne do pełnej efektywności działania mięśnia naramiennego. Maksymalną wydajność osiąga przy 90 stopniach odwiedzenia. Mięsień nadgrzebieniowy wykazuje aktywność w całym zakresie ruchu odwodzenia i podobnie jak mięsień naramienny maksymalną wydajność osiąga przy odwiedzeniu 90 stopni. Działanie tego mięśnia silnie dociska głowę kości ramiennej do panewki, przez co zapobiega dyslokacjom głowy w kierunku górnym, prowokowanym przez działanie mięśnia naramiennego. Zapewnia ono również 14

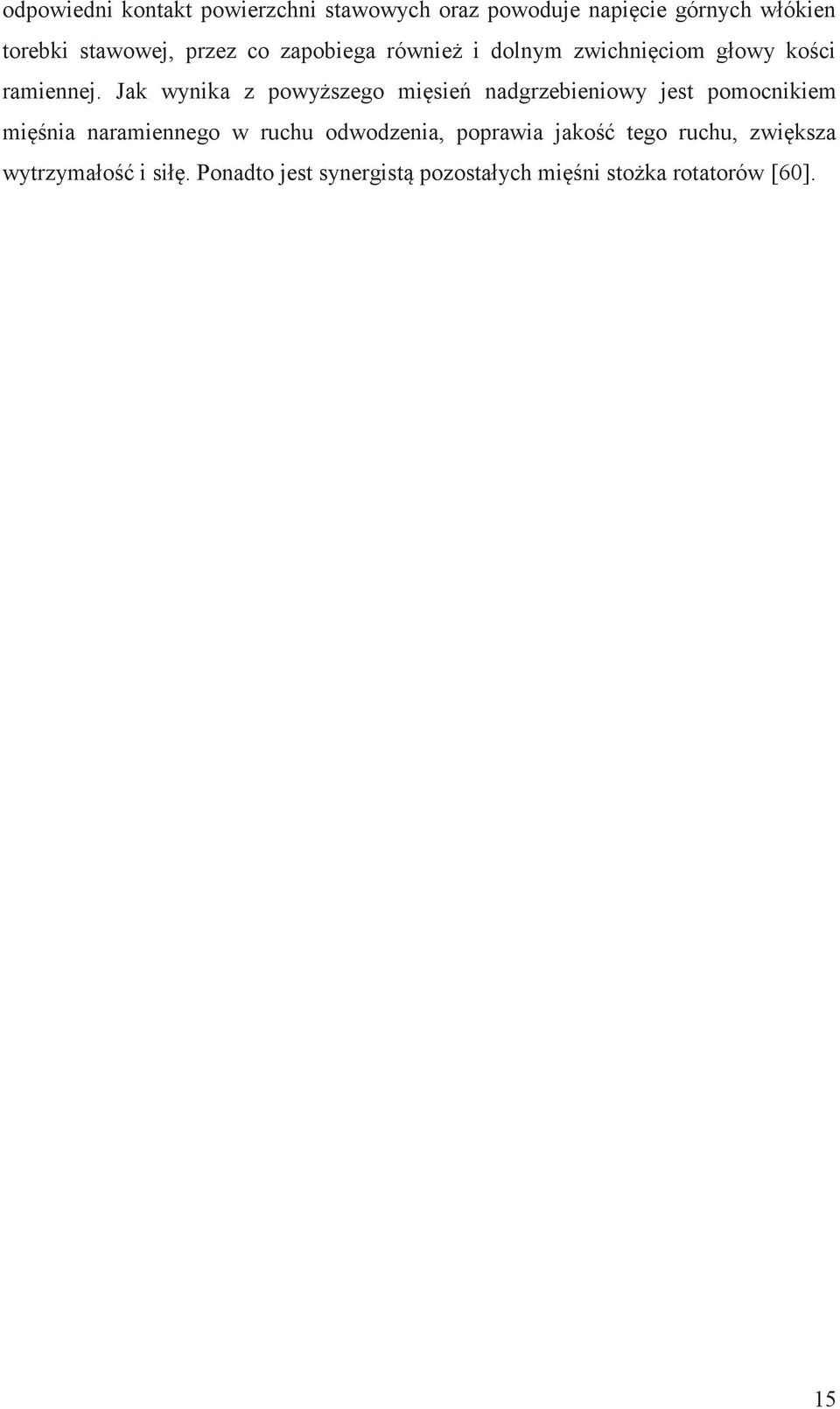

15 odpowiedni kontakt powierzchni stawowych oraz powoduje napięcie górnych włókien torebki stawowej, przez co zapobiega również i dolnym zwichnięciom głowy kości ramiennej. Jak wynika z powyższego mięsień nadgrzebieniowy jest pomocnikiem mięśnia naramiennego w ruchu odwodzenia, poprawia jakość tego ruchu, zwiększa wytrzymałość i siłę. Ponadto jest synergistą pozostałych mięśni stożka rotatorów [60]. 15

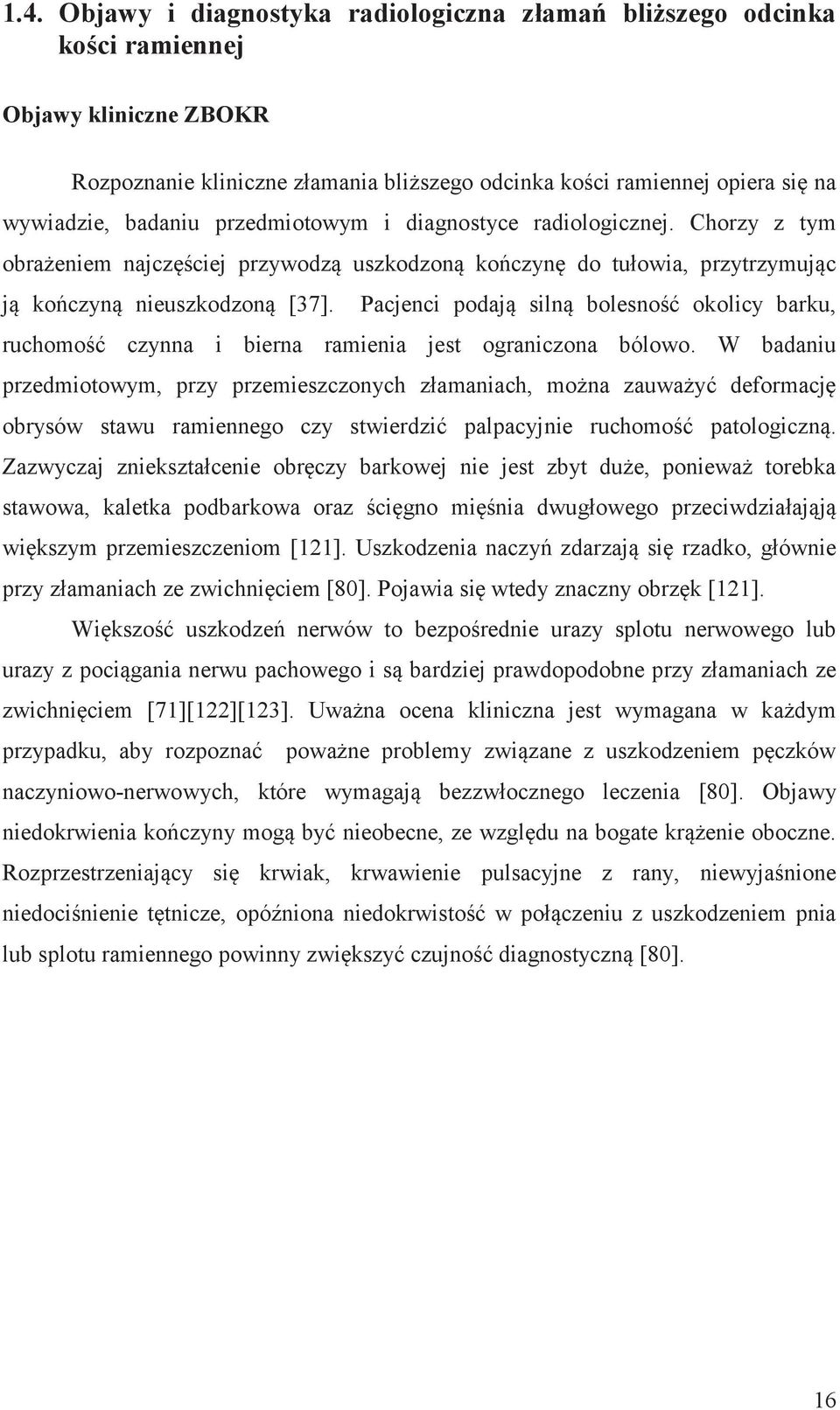

16 1.4. Objawy i diagnostyka radiologiczna złamań bliższego odcinka kości ramiennej Objawy kliniczne ZBOKR Rozpoznanie kliniczne złamania bliższego odcinka kości ramiennej opiera się na wywiadzie, badaniu przedmiotowym i diagnostyce radiologicznej. Chorzy z tym obrażeniem najczęściej przywodzą uszkodzoną kończynę do tułowia, przytrzymując ją kończyną nieuszkodzoną [37]. Pacjenci podają silną bolesność okolicy barku, ruchomość czynna i bierna ramienia jest ograniczona bólowo. W badaniu przedmiotowym, przy przemieszczonych złamaniach, można zauważyć deformację obrysów stawu ramiennego czy stwierdzić palpacyjnie ruchomość patologiczną. Zazwyczaj zniekształcenie obręczy barkowej nie jest zbyt duże, ponieważ torebka stawowa, kaletka podbarkowa oraz ścięgno mięśnia dwugłowego przeciwdziałająją większym przemieszczeniom [121]. Uszkodzenia naczyń zdarzają się rzadko, głównie przy złamaniach ze zwichnięciem [80]. Pojawia się wtedy znaczny obrzęk [121]. Większość uszkodzeń nerwów to bezpośrednie urazy splotu nerwowego lub urazy z pociągania nerwu pachowego i są bardziej prawdopodobne przy złamaniach ze zwichnięciem [71][122][123]. Uważna ocena kliniczna jest wymagana w każdym przypadku, aby rozpoznać poważne problemy związane z uszkodzeniem pęczków naczyniowo-nerwowych, które wymagają bezzwłocznego leczenia [80]. Objawy niedokrwienia kończyny mogą być nieobecne, ze względu na bogate krążenie oboczne. Rozprzestrzeniający się krwiak, krwawienie pulsacyjne z rany, niewyjaśnione niedociśnienie tętnicze, opóźniona niedokrwistość w połączeniu z uszkodzeniem pnia lub splotu ramiennego powinny zwiększyć czujność diagnostyczną [80]. 16

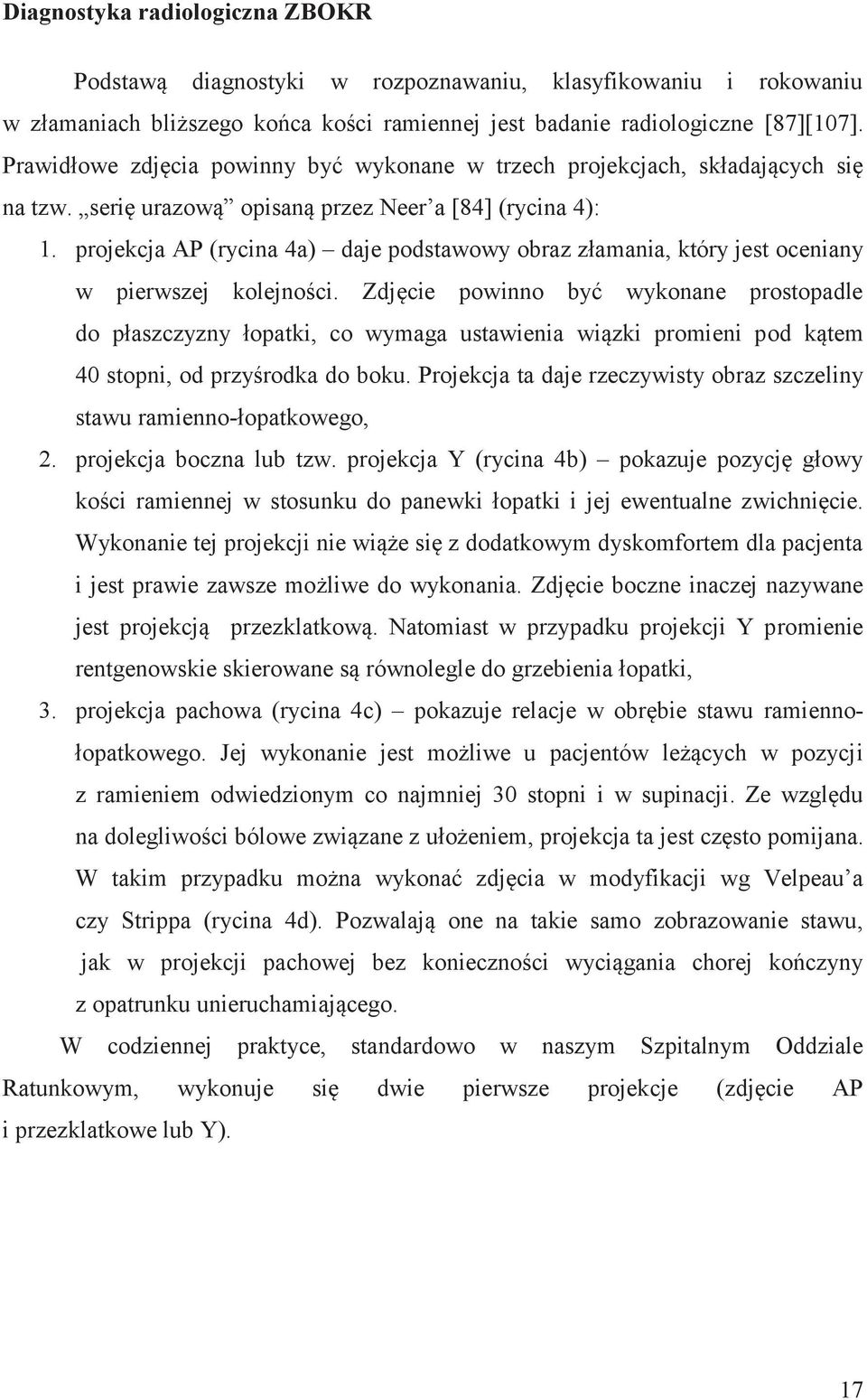

17 Diagnostyka radiologiczna ZBOKR Podstawą diagnostyki w rozpoznawaniu, klasyfikowaniu i rokowaniu w złamaniach bliższego końca kości ramiennej jest badanie radiologiczne [87][107]. Prawidłowe zdjęcia powinny być wykonane w trzech projekcjach, składających się na tzw. serię urazową opisaną przez Neer a [84] (rycina 4): 1. projekcja AP (rycina 4a) daje podstawowy obraz złamania, który jest oceniany w pierwszej kolejności. Zdjęcie powinno być wykonane prostopadle do płaszczyzny łopatki, co wymaga ustawienia wiązki promieni pod kątem 40 stopni, od przyśrodka do boku. Projekcja ta daje rzeczywisty obraz szczeliny stawu ramienno-łopatkowego, 2. projekcja boczna lub tzw. projekcja Y (rycina 4b) pokazuje pozycję głowy kości ramiennej w stosunku do panewki łopatki i jej ewentualne zwichnięcie. Wykonanie tej projekcji nie wiąże się z dodatkowym dyskomfortem dla pacjenta i jest prawie zawsze możliwe do wykonania. Zdjęcie boczne inaczej nazywane jest projekcją przezklatkową. Natomiast w przypadku projekcji Y promienie rentgenowskie skierowane są równolegle do grzebienia łopatki, 3. projekcja pachowa (rycina 4c) pokazuje relacje w obrębie stawu ramiennołopatkowego. Jej wykonanie jest możliwe u pacjentów leżących w pozycji z ramieniem odwiedzionym co najmniej 30 stopni i w supinacji. Ze względu na dolegliwości bólowe związane z ułożeniem, projekcja ta jest często pomijana. W takim przypadku można wykonać zdjęcia w modyfikacji wg Velpeau a czy Strippa (rycina 4d). Pozwalają one na takie samo zobrazowanie stawu, jak w projekcji pachowej bez konieczności wyciągania chorej kończyny z opatrunku unieruchamiającego. W codziennej praktyce, standardowo w naszym Szpitalnym Oddziale Ratunkowym, wykonuje się dwie pierwsze projekcje (zdjęcie AP i przezklatkowe lub Y). 17

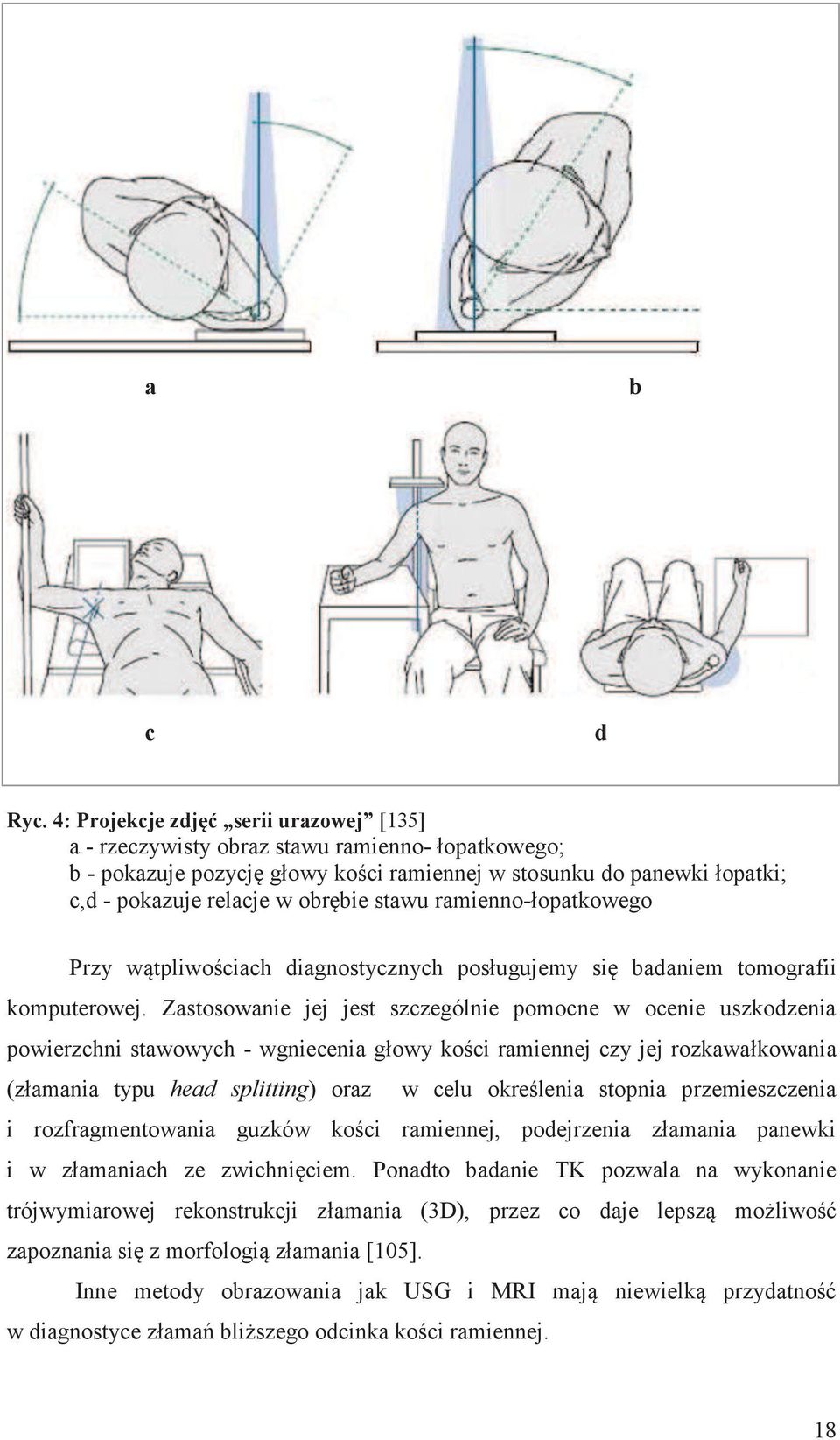

18 a b c d Ryc. 4: Projekcje zdjęć serii urazowej [135] a - rzeczywisty obraz stawu ramienno- łopatkowego; b - pokazuje pozycję głowy kości ramiennej w stosunku do panewki łopatki; c,d - pokazuje relacje w obrębie stawu ramienno-łopatkowego Przy wątpliwościach diagnostycznych posługujemy się badaniem tomografii komputerowej. Zastosowanie jej jest szczególnie pomocne w ocenie uszkodzenia powierzchni stawowych - wgniecenia głowy kości ramiennej czy jej rozkawałkowania (złamania typu head splitting) oraz w celu określenia stopnia przemieszczenia i rozfragmentowania guzków kości ramiennej, podejrzenia złamania panewki i w złamaniach ze zwichnięciem. Ponadto badanie TK pozwala na wykonanie trójwymiarowej rekonstrukcji złamania (3D), przez co daje lepszą możliwość zapoznania się z morfologią złamania [105]. Inne metody obrazowania jak USG i MRI mają niewielką przydatność w diagnostyce złamań bliższego odcinka kości ramiennej. 18

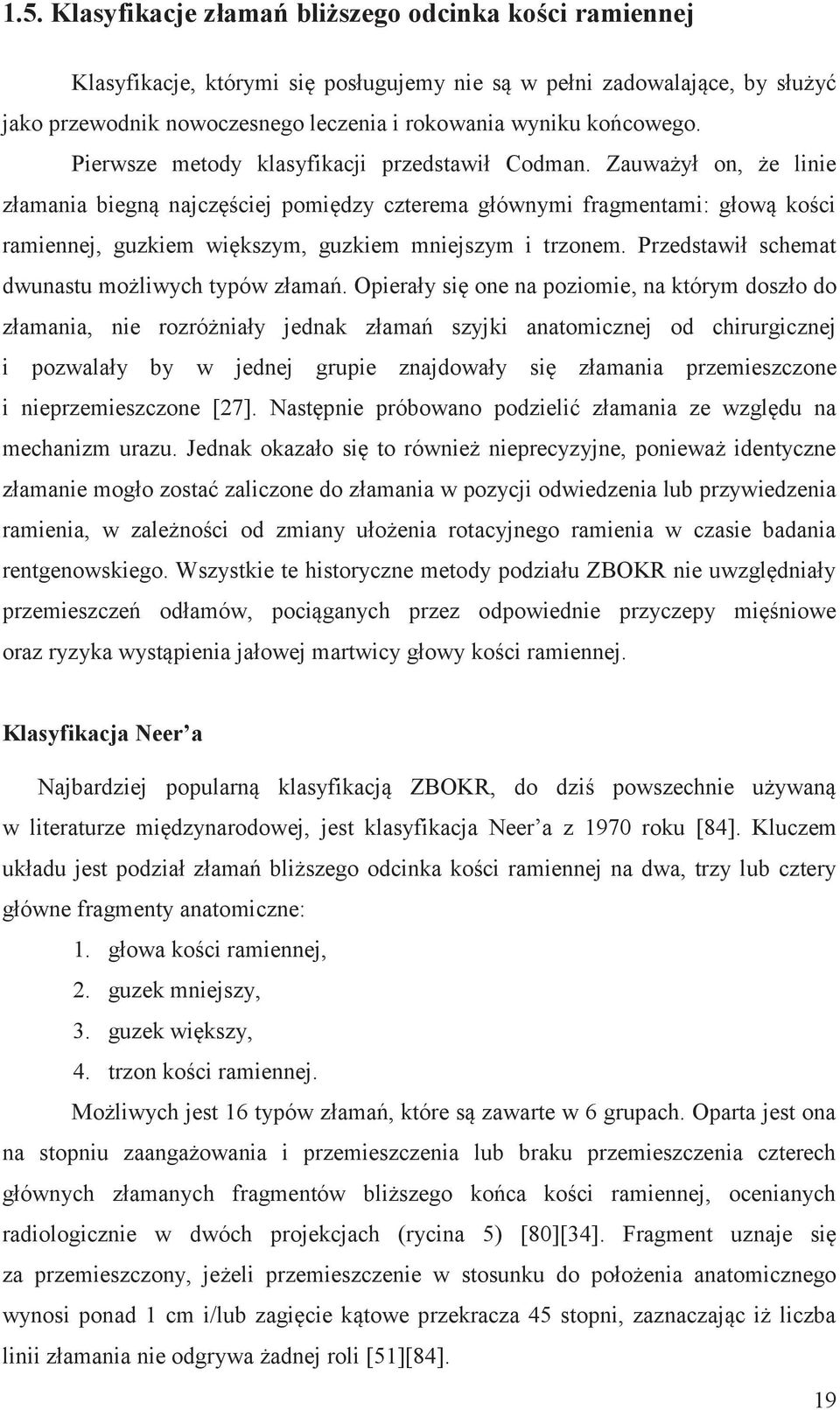

19 1.5. Klasyfikacje złamań bliższego odcinka kości ramiennej Klasyfikacje, którymi się posługujemy nie są w pełni zadowalające, by służyć jako przewodnik nowoczesnego leczenia i rokowania wyniku końcowego. Pierwsze metody klasyfikacji przedstawił Codman. Zauważył on, że linie złamania biegną najczęściej pomiędzy czterema głównymi fragmentami: głową kości ramiennej, guzkiem większym, guzkiem mniejszym i trzonem. Przedstawił schemat dwunastu możliwych typów złamań. Opierały się one na poziomie, na którym doszło do złamania, nie rozróżniały jednak złamań szyjki anatomicznej od chirurgicznej i pozwalały by w jednej grupie znajdowały się złamania przemieszczone i nieprzemieszczone [27]. Następnie próbowano podzielić złamania ze względu na mechanizm urazu. Jednak okazało się to również nieprecyzyjne, ponieważ identyczne złamanie mogło zostać zaliczone do złamania w pozycji odwiedzenia lub przywiedzenia ramienia, w zależności od zmiany ułożenia rotacyjnego ramienia w czasie badania rentgenowskiego. Wszystkie te historyczne metody podziału ZBOKR nie uwzględniały przemieszczeń odłamów, pociąganych przez odpowiednie przyczepy mięśniowe oraz ryzyka wystąpienia jałowej martwicy głowy kości ramiennej. Klasyfikacja Neer a Najbardziej popularną klasyfikacją ZBOKR, do dziś powszechnie używaną w literaturze międzynarodowej, jest klasyfikacja Neer a z 1970 roku [84]. Kluczem układu jest podział złamań bliższego odcinka kości ramiennej na dwa, trzy lub cztery główne fragmenty anatomiczne: 1. głowa kości ramiennej, 2. guzek mniejszy, 3. guzek większy, 4. trzon kości ramiennej. Możliwych jest 16 typów złamań, które są zawarte w 6 grupach. Oparta jest ona na stopniu zaangażowania i przemieszczenia lub braku przemieszczenia czterech głównych złamanych fragmentów bliższego końca kości ramiennej, ocenianych radiologicznie w dwóch projekcjach (rycina 5) [80][34]. Fragment uznaje się za przemieszczony, jeżeli przemieszczenie w stosunku do położenia anatomicznego wynosi ponad 1 cm i/lub zagięcie kątowe przekracza 45 stopni, zaznaczając iż liczba linii złamania nie odgrywa żadnej roli [51][84]. 19

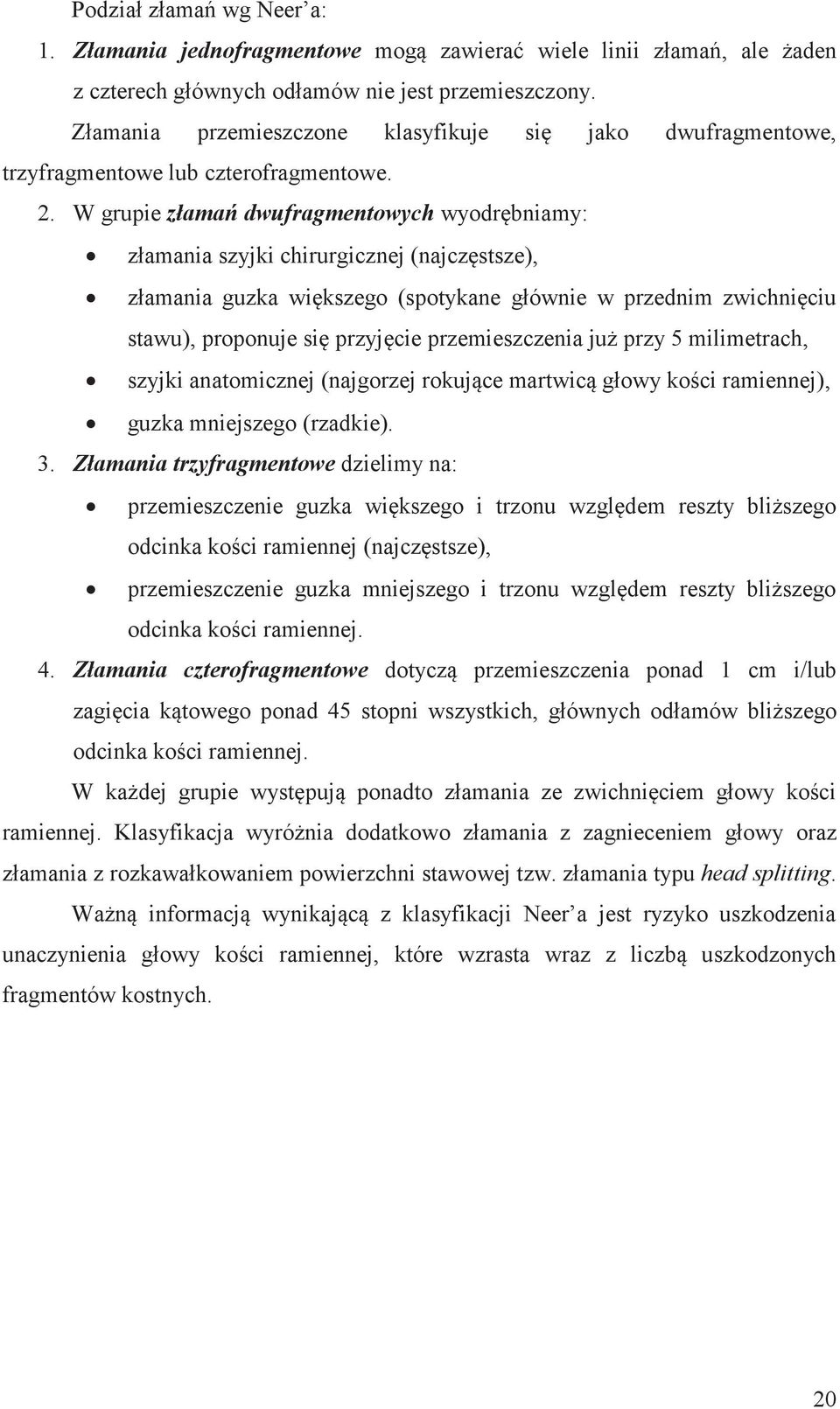

20 Podział złamań wg Neer a: 1. Złamania jednofragmentowe mogą zawierać wiele linii złamań, ale żaden z czterech głównych odłamów nie jest przemieszczony. Złamania przemieszczone klasyfikuje się jako dwufragmentowe, trzyfragmentowe lub czterofragmentowe. 2. W grupie złamań dwufragmentowych wyodrębniamy: złamania szyjki chirurgicznej (najczęstsze), złamania guzka większego (spotykane głównie w przednim zwichnięciu stawu), proponuje się przyjęcie przemieszczenia już przy 5 milimetrach, szyjki anatomicznej (najgorzej rokujące martwicą głowy kości ramiennej), guzka mniejszego (rzadkie). 3. Złamania trzyfragmentowe dzielimy na: przemieszczenie guzka większego i trzonu względem reszty bliższego odcinka kości ramiennej (najczęstsze), przemieszczenie guzka mniejszego i trzonu względem reszty bliższego odcinka kości ramiennej. 4. Złamania czterofragmentowe dotyczą przemieszczenia ponad 1 cm i/lub zagięcia kątowego ponad 45 stopni wszystkich, głównych odłamów bliższego odcinka kości ramiennej. W każdej grupie występują ponadto złamania ze zwichnięciem głowy kości ramiennej. Klasyfikacja wyróżnia dodatkowo złamania z zagnieceniem głowy oraz złamania z rozkawałkowaniem powierzchni stawowej tzw. złamania typu head splitting. Ważną informacją wynikającą z klasyfikacji Neer a jest ryzyko uszkodzenia unaczynienia głowy kości ramiennej, które wzrasta wraz z liczbą uszkodzonych fragmentów kostnych. 20

21 Ryc. 5: Klasyfikacja Neer a [137] Klasyfikacja AO Prognozowanie uszkodzenia naczyń tętniczych zaopatrujących głowę kości ramiennej jest również podstawą klasyfikacji AO/ASIF (The Association for the Study of Internal Fixation) zaproponowanej w 1984 roku przez grupę AO (rycina 6) [86][74]. Jest ona bardziej złożona i oparta na lokalizacji złamania, obecności kompresji 21

22 i zagięcia kątowego złamanych fragmentów, przemieszczeniu i rozfragmentowaniu szyjki chirurgicznej kości ramiennej, a także obecności lub nie zwichnięcia. Podział ZBOKR wg AO: 1. Złamania typu A należą do pozastawowych złamań dwufragmentowych. Są to złamania guzka większego lub szyjki chirurgicznej. A1 pozastawowe, jednoogniskowe złamania guzka; A2 pozastawowe, jednoogniskowe złamanie z zaklinowanym złamaniem przynasadowym trzonu; A3 pozastawowe, jednoogniskowe złamanie z przemieszczonym złamaniem przynasadowym trzonu. Jałowa martwica głowy kości udowej w tym typie złamania przeważnie nie występuje. 2. Złamania typu B są to pozastawowe złamania trzyfragmentowe, najczęściej obejmujące jeden guzek ze złamaniem przynasadowym trzonu albo ze zwichnięciem w stawie ramienno-łopatkowym. B1 złamanie pozastawowe, dwuogniskowe, z zaklinowanym złamaniem przynasadowej części trzonu kości ramiennej; B2 złamanie pozastawowe, dwuogniskowe, z przemieszczonym złamaniem przynasadowej części trzonu kości ramiennej; B3 złamanie pozastawowe, dwuogniskowe, ze zwichnięciem w stawie ramienno-łopatkowym. W tym typie złamania ryzyko wystąpienia jałowej martwicy głowy kości ramiennej jest niskie. 3. Złamania typu C są to wszystkie złamania śródstawowe, włączając zwichnięcia, w tym złamania szyjki anatomicznej i złamania z rozkawałkowaniem głowy (tzw. head-spliting). Wraz ze wzrostem liczby porządkowej złamania przyjmuje się, że rośnie także uszkodzenie unaczynienia fragmentu stawowego. C1 złamania śródstawowe z małym przemieszczeniem odłamów, C2 złamania śródstawowe ze znacznym przemieszczeniem odłamów, C3 złamania śródstawowe współistniejące ze zwichnięciem w stawie ramienno-łopatkowym. Ryzyko wystąpienia jałowej martwicy głowy kości ramiennej w tym typie złamania jest wysokie. 22

23 Ryc. 6: Klasyfikacja AO [135] Klasyfikacja AO jest jednak uważana za zbyt skomplikowaną, przez co jej zastosowanie w codziennej praktyce klinicznej nie jest duże. Inne klasyfikacje ZBOKR Spotykane są w literaturze inne klasyfikacje ZBOKR, które jednak nie są tak powszechnie używane, jak klasyfikacja Neer a. To między innymi podział wg Hertel a (Codman-Hertel) z 2004 roku, nazywany klasyfikacją klocków LEGO. Jest to system dwójkowy, oparty na koncepcji pięciu 23

24 podstawowych płaszczyzn ZBOKR znajdującymi się między guzkiem większym a głową kości ramiennej, guzkiem większym a trzonem, guzkiem mniejszym a głową, guzkiem mniejszym a trzonem oraz guzkiem mniejszym a większym. Wyróżnia on możliwość dwunastu wzorów ZBOKR (rycina 7). Może powstać 6 typów złamań dwufragmentowych, 5 typów złamań trzyfragmentowych i 1 typ złamania czterofragmentowego [54]. Ryc. 7: Podział złamań wg Hertel a [138] - system binarny ( klocki LEGO ) Podział ten obecnie jest uznawany za jeden z najlepszych, ponieważ dodatkowo z dużą dokładnością określa ryzyko uszkodzenia ukrwienia głowy kości ramiennej (rycina 8) [54][53]. Oparte jest to na tzw. zawiasie przyśrodkowym (medial hinge) czyli łuku przyśrodkowym pomiędzy głową a trzonem kości ramiennej oraz długości fragmentu przynasadowego (calcar segment) towarzyszącemu przemieszczonej głowie kości ramiennej. Przerwanie tego zawiasu przyśrodkowego i obserwowane przemieszczenie ponad 2 mm, długość fragmentu przynasadowego poniżej 8 mm oraz określony typ złamania wg schematu klocków LEGO" są najważniejszymi czynnikami ryzyka jałowej martwicy głowy kości ramiennej. Dzięki temu można określić optymalny sposób leczenia i w sposób wysoce prawdopodobny pozwala prognozować wynik leczenia [53][66]. 24

25 Ryc. 8: Schemat uszkodzenia unaczynienia głowy kości ramiennej wg Hertel a [139] Również w 2004 roku, w oparciu o klasyfikację Neer a, Edelson przedstawił podział ZBOKR, wykorzystując przestrzenną rekonstrukcję badania tomografii komputerowej (3D TK) [36]. Już w 1999 roku Sjoden i wsp. jednak stwierdził, że stosowanie badania TK nie jest niezbędne do prawidłowego klasyfikowania złamań według podziałów Neer a oraz AO, dlatego też nie zwiększa to użyteczności klasyfikacji Edelson a [110]. Możliwe jest przez to dokładniejsze zrozumienie morfologii złamania. Aktualne badania nad morfologią ZBOKR wykazują, że linie złamań nie biegną idealnie w miejscu linii nasadowych. Złamanie pomiędzy fragmentem głowowym a trzonowym nie przebiega w linii oddzielającej chrząstkę stawową od kości, ale 4-10 mm ku tyłowi, natomiast złamanie między guzkiem większym i mniejszym 25

26 przebiega 5-10 mm bocznie od rowka międzyguzkowego, przez co fragment rowka pozostaje z guzkiem mniejszym [38]. Można znaleźć w literaturze spostrzeżenia Mittelmaier a, rozszerzające klasyfikacje Codman a o często występującej szczelinie złamania guzka większego przebiegającej w linii przyczepu mięśnia nadgrzebieniowego i podgrzebieniowego (rycina 9) [79]. Ryc. 9: Schemat ZBOKR wg pięciofragmentowej teorii Mittlmeier a i Stedtfeld a I - głowa kości ramiennej, II - fragment przedni guzka większego, III - fragment tylny guzka większego, IV - guzek mniejszy, V - trzon kości ramiennej [140] Najmłodszy podział ZBOKR to klasyfikacja HCTS (Head, Calcar, Tuberosities, Shaft) wg Resch a. Określa ona typy złamania z uwzględnieniem zaopatrzenia tętniczego głowy kości ramiennej i jest oparta także na teorii zawiasu przyśrodkowego. Dzieli złamania na tzw. złamania zaklinowane (bez przemieszczenia guzka większego, z rotacją głowy i utrzymaniem długości całkowitej kości ramiennej) i złamania z rozszczepieniem (zwiększenie odległości guzka 26

27 większego względem trzonu lub głowy i trzonu w stosunku do położenia anatomicznego). Następnie złamania dzieli na typy: szpotawy, koślawy lub neutralny, w zależność od kąta szyjkowo-trzonowego w projekcji AP na rentgenogramie, a w projekcji osiowej łopatki określa charakter złamania - wyprostny, zgięciowy czy neutralny. Według twórców cechuje się dobrą powtarzalnością i zawiera wszystkie informacje niezbędne dla chirurga [101]. Jednak jednomyślność badaczy wciąż pozostaje niska [66]. Jak z powyższego wynika, istnieje wiele klasyfikacji złamań bliższego odcinka kości ramiennej. W mojej pracy badawczej wszystkie złamania zostały sklasyfikowane zgodnie z podziałem wg Neer a oraz AO. Porównano prawdopodobieństwo rokownicze pomiędzy obiema klasyfikacjami w oparciu o wyniki funkcjonalne pacjentów. Podstawą analizy pomiędzy grupami chorych będzie podział wg Neer a, jako najczęściej pojawiający się w literaturze. 27

28 1.6. Aktualne metody leczenia złamań bliższego odcinka kości ramiennej Analizując literaturę międzynarodową, można zauważyć, że dotychczas nie wypracowano algorytmu postępowania diagnostycznego i terapeutycznego w przemieszczonych ZBOKR [99][39][55][91]. Są one określane jako unsolved fracture (nierozwiązane złamania) [39]. Leczenie nieoperacyjne Złamania bliższego końca kości ramiennej w większości przypadków, są to złamania nieprzemieszczone lub minimalnie przemieszczone (80-90%), które z powodzeniem nadal można leczyć nieoperacyjnie [42][91][51][31][84]. Leczenie nieoperacyjne (w oparciu o klasyfikacje Neer a) powinno być odpowiednie dla jednofragmentowych złamań szyjki chirurgicznej [42][63][119][5], jednofragmentowych złamań guzka większego lub guzka mniejszego [97], a także dla kompresyjnych złamań dwufragmentowych szyjki chirurgicznej z niewielkim zagięciem kątowym głowy [32]. Złamania dwu-, trzy- i czterofragmentowe wg Neer a z zagięciem głowy kości ramiennej względem trzonu na koślawość lub szpotawość, mniejszym niż 30 stopni w stosunku do prawidłowego kąta 130 stopni, ale pozostającej w kontakcie z trzonem warstwą korową, również mogą być z powodzeniem leczone nieoperacyjnie [30][33]. Leczenie to polega na krótkim, około trzytygodniowym unieruchomieniu, a następnie czynnym i biernym usprawnianiu. Większość pacjentów ze stabilnymi i minimalnie przemieszczonymi złamaniami osiąga z reguły dobre wyniki funkcjonalne po leczeniu zachowawczym [119][98]. Nieoperacyjne leczenie przemieszczonych złamań może prowadzić do zaburzeń zrostu i stawów rzekomych lub zrostu w nieanatomicznym ustawieniu, co może powodować szybki rozwój zmian zwyrodnieniowych [99][91][74]. Podczas leczenia zachowawczego, chorym zazwyczaj towarzyszy ból, który uniemożliwia wczesne podjęcie leczenia usprawniającego [73]. 28

29 Leczenie operacyjne Wskazania Złamania bliższego odcinka kości ramiennej z przemieszczeniem odłamów (oparte o wskazania Neer a - odległość między fragmentami większa niż 1 cm i/lub przemieszczenie kątowe większe niż 45 w stosunku do położenia anatomicznego ocenianego fragmentu), powinny być leczone operacyjnie [84]. Wyzwaniem dla współczesnej traumatologii są przemieszczone złamania wieloodłamowe. W tych przypadkach leczenie operacyjne wydaje się być leczeniem z wyboru, szczególnie u osób młodych. Stanowią one około 10-20% ZBOKR [80]. Można te złamania podzielić na trzy grupy: 1. takie, w których leczenie operacyjne jest niezbędne, 2. takie, w których zachowanie zrekonstruowanej głowy może przynieść więcej korzyści, 3. takie, które wymagają zastąpienia głowy endoprotezą [80]. Leczenie operacyjne jest bezwzględnie wskazane w mniej niż 1% przypadków złamań, w pozostałych dwóch grupach wskazania do leczenia operacyjnego są względne [80]. To obowiązkowe leczenie chirurgiczne zarezerwowane jest dla sytuacji, w których mamy do czynienia ze złamaniami otwartymi, złamaniami z towarzyszącymi uszkodzeniami naczyniowymi, prawdziwymi złamaniami typu headsplitting, złamaniami patologicznymi, albo ciężkimi uszkodzeniami obręczy barkowej tzw. floating shoulder (bark pływający), będący często skutkiem złamania łopatki po tej samej stronie [80]. Możliwość wczesnego podjęcia przez chorego ćwiczeń po urazie, czy to poprzez wykonanie anatomicznej repozycji i uzyskanie stabilnego zespolenia lub wykonując aloplastykę stawu, poszerzają zakres wskazań do leczenia operacyjnego. Otwarte złamania bliższego odcinka kości ramiennej są rzadkie. Wymagają one leczenia zgodnie ze standardami leczenia złamań otwartych [80]. Dostępnych jest wiele różnych metod leczenia operacyjnego. Istotna jest prawidłowa kwalifikacja do zabiegu, a także odpowiednia technika operacyjna. Nowoczesna chirurgia bliższego odcinka kości ramiennej wymaga dużego doświadczenia i pełnego instrumentarium rekonstrukcyjnych implantów z ich zaletami, wadami i powikłaniami [80]. Aktualne sposoby leczenia operacyjnego, w złamaniach 29

30 bliższego odcinka kości ramiennej, dzielą się na osteosyntezę złamanych fragmentów i endoprotezoplastykę stawu ramiennego. W praktyce klinicznej często zastanawiamy się, którą metodę leczenia zastosować, biorąc pod uwagę morfologię złamania oraz czynniki związane z pacjentem. Zespolenie złamania Zespolenie wewnętrzne złamania można wykonać metodą tzw. otwartego nastawienia (ORIF - Open Reduction and Internal Fixation) bądź nie (CRIF- Closed Reduction and Internal Fixation). Techniki repozycji zamkniętej mają tę przewagę, że nie otwiera się miejsca złamania, przez co tworzący się krwiak z komórkami o potencjale naprawczym pozostaje w miejscu pożądanym. Niekiedy jednak, wykonanie zespolenia tą metodą jest bardzo trudne, co prowadzi do przedłużania się zabiegu i w konsekwencji do wzrostu ryzyka powikłań. Dostępne metody zespolenia: Zamknięta/małoinwazyjna osteosynteza przezskórna (CRIF) Pod kontrolą fluoroskopii wykonuje się manipulacje, używając gwintowanych grotów niczym joysticków, mające na celu nastawienia złamania i przezskórne zespolenie. Do stabilizacji odłamów wykorzystuje się druty Kirschnera lub śruby kaniulowane [59]. W literaturze opisywano użycie tzw. humerusblock, który jest modyfikacją tych dwóch sposobów zespoleń [12]. To połączenie ma za zadanie poprawę stabilizacji i jest stosowane u pacjentów ze słaba jakością tkanki kostnej [100]. Procedura osteosyntezy przezskórnej charakteryzuje się długą krzywą uczenia, przez co ryzyko powikłań, takich jak destabilizacja zespolenia czy zaburzenia zrostu jest wysokie [80]. Osteosynteza śródszpikowa (CRIF lub ORIF) Należące do zespoleń stabilnych gwoździowanie śródszpikowe, polega na wprowadzeniu implantu (gwoździa) do kanału szpikowego złamanych fragmentów i zablokowaniu go śrubami w odłamie bliższym jak i dalszym. Pierwotnie używane gwoździe bez śrub ryglujących nie mają obecnie zastosowania, ponieważ nie zapewniały stabilności rotacyjnej odłamów. Ideą zabiegu jest sytuacja, w której 30

31 nie występuje konieczność otwierania miejsca złamania, przez co nie upośledza się ukrwienia okostnowego i nie naraża na uszkodzenie tkanek miękkich, otaczających miejsce złamania, ale nie jest to regułą. Oprócz tego, miejsce wprowadzania gwoździa znajduje się w okolicy guzka większego, co może prowadzić do bólu i sztywności barku oraz uszkodzenia stożka rotatorów. Jest to metoda mająca swoich zwolenników, jak i przeciwników, ale nie jest zalecana u młodszych pacjentów. Ponadto, istnieją prace twierdzące że złamania wielofragmentowe bliższego odcinka kości ramiennej są trudne do leczenia z zastosowaniem tej techniki [80]. Osteosynteza płytkowa (ORIF) Najczęściej stosowaną metodą leczenia w naszej klinice, w przypadku ZBOKR, jest zabieg otwartego nastawienia i stabilizacji wewnętrznej z użyciem płyty blokowanej kątowo-stabilnej. Płyta używana do zespolenia posiada otwory dla śrub blokowanych, tak by uzyskać stabilność kątową. Ponadto posadowienie śrub w głowie kości ramiennej jest wieloosiowe, co pozwala maksymalizować stabilność zespolenia implant kość w głowie kości ramiennej [130] (rycina 10). Repozycja odłamów powinna być przeprowadzona z dużą dbałością o anatomiczne ich odtworzenie z najmniejszego możliwego dostępu operacyjnego. Należy przy tym pamiętać o prawidłowym odtworzeniu struktur stożka rotatorów oraz dbać o zachowanie struktur nerwowych i naczyniowych [103][81][44]. Głównym problemem ORIF jest to, że niesie ze sobą ryzyko dalszego pogorszenia ukrwienia złamanego fragmentu [95]. Ryc. 10: Płyta blokowana kątowo-stabilna a - widok od przodu (bez śrub), b - widok z boku (ze śrubami) 31

32 Endoprotezoplastyka stawu ramiennego W przypadku złamań wieloodłamowych bliższego odcinka kości ramiennej metodą leczenia z wyboru, wykonywaną również w naszej klinice, jest aloplastyka stawu ramiennego. W 1970 r. Neer spopularyzował stosowanie endoprotezoplastyki z powodu wysokiego odsetka jałowej martwicy głowy i braku zrostu, związanych z trzy- i czterofragmentowymi złamaniami [84][83]. Zabiegi endoprotezoplastyki w ZBOKR: Aloplastyka połowicza stawu ramiennego W złamaniach bliższego odcinka kości ramiennej preferowane jest użycie endoprotezy połowiczej. Ma to na celu przywrócenie anatomicznych relacji głowy względem guzków i trzonu kości ramiennej, poprzez odpowiednią wysokość, off-set i torsję. Zabieg aloplastyki połowiczej polega na wymianie na sztuczną głowy kości ramiennej i doszyciu do trzpienia endoprotezy guzków z przyczepami mięśni stożka rotatorów. Panewka łopatki nie podlega zastąpieniu. Pierwsze monoblokowe implanty zostały wprowadzone przez Neer a. Procedura szybko stała się złotym standardem w leczeniu złamań bliższego odcinka kości ramiennej, gdzie ryzyko jałowej martwicy głowy było podwyższone [83]. Endoprotezy modułowe II generacji, specjalnie zaprojektowane do leczenia tych złamań, mają za zadanie dodatkowo utrzymać balans tkanek miękkich [22]. Ryc. 11: Endoproteza połowicza stawu ramiennego 32

33 Obecnie są stosowane implanty III generacji (rycina 11, rycina 12), które ponadto mają na celu odtworzenie prawidłowej geometrii bliższego odcinka kości ramiennej [124][126][15]. Najnowocześniejsze posiadają porowatą, hydroksyapatytową powłokę oraz szerokie otwory w przynasadzie trzpienia dla uzupełnienia przeszczepami kostnymi (rycina 12). Wszystko po to, aby konsolidacja guzków z implantem była lepsza. Endoproteza głowy kości ramiennej może być położona centralnie lub mimośrodkowo w stosunku do trzpienia endoprotezy (tzw. off-set). Osadzanie trzpienia w trzonie kości ramiennej odbywa się najczęściej z wykorzystaniem cementu kostnego [80]. W naszej klinice nie wykonujemy aloplastyki bezcementowej, ale takie trzpienie są dostepne na rynku, jako alternatywa dla młodszych pacjentów [96]. Ryc. 12: Endoproteza połowicza stawu ramiennego z hydroksyapatytową powłoką Wyróżnia się IV generację implantów. Posiadają one cechy poprzednich tj. endoprotezy są modularne (szeroki zakres rozmiarów) i adoptowalne (głowa osadzona koncentrycznie lub mimośrodkowo przy dużym wyborze średnicy i grubości), dodatkową właściwością jest uniwersalność endoprotezy tzn. ten sam trzpień może posłużyć dla endoprotezy anatomicznej, jak i odwróconej. Dzięki temu możliwa jest konwersja endoprotezy połowiczej na całkowitą, bez konieczności usuwania trzpienia. 33

34 Aloplastyka całkowita stawu ramiennego Wymianie podlega zarówno panewka łopatki, jak i głowa kości ramiennej. Wskazaniem do całkowitej endoprotezoplastyki barku o charakterze urazowym jest niewydolność stożka rotatorów oraz zmiany zwyrodnieniowe panewki łopatki. Siła odwodząca ramię zależy wówczas od wydolności mięśnia naramiennego [24]. Aloplastyka całkowita odwrócona stawu ramiennego W tej procedurze odwróceniu podlegają anatomiczne elementy stawu tzn. implant głowy zastępuje panewkę łopatki, a implant panewki zastępuje głowę kości ramiennej. Wykonaliśmy w naszym oddziale 2 takie zabiegi, do czasu badania klinicznego. Doświadczenia innych pokazują, że w przypadku pacjentów ze ZBOKR po 65 roku życia, zabieg ten jest coraz częściej zalecany, ze względu na zmiany degeneracyjne i niewydolność stożka rotatorów u pacjentów w tym wieku [24]. 34

35 2. Cel pracy 1. Ocena funkcji barków po operacyjnym leczeniu przemieszczonych złamań bliższego odcinka kości ramiennej, przy użyciu płyty blokowanej kątowostabilnej. 2. Ocena funkcji barków po operacyjnym leczeniu przemieszczonych, wieloodłamowych złamań bliższego odcinka kości ramiennej, przy użyciu endoprotezy połowiczej stawu ramiennego. 3. Porównanie wyników operacyjnego leczenia przemieszczonych, wieloodłamowych złamań bliższego odcinka kości ramiennej, przy użyciu płyt blokowanych kątowo-stabilnych i endoprotez połowiczych stawu ramiennego. 35

36 3. Materiał badawczy Badanie objęło chorych operowanych w Klinice Ortopedii i Traumatologii Narządu Ruchu oraz w Klinice Chirurgii Ręki Uniwersytetu Medycznego w Gdańsku, w latach , z powodu złamania bliższego odcinka kości ramiennej. Chorzy kwalifikowani byli na podstawie kodu ICD-10 (Międzynarodowej Klasyfikacji Chorób), w zakładce statystycznej szpitalnego systemu komputerowego (Clininet) Copernicus Podmiot Leczniczy Sp. z o.o. w Gdańsku. Uzyskano, z archiwum szpitala, wgląd do historii chorób pacjentów, do których następnie wysłano drogą pocztową zaproszenia do badania klinicznego. Każdy chory umawiany był indywidualnie na określony dzień i godzinę. Termin można było zmienić telefonicznie po uzgodnieniu z lekarzem prowadzącym badanie. Chorzy proszeni byli o dostarczenie do wglądu swojej dokumentacji medycznej. Cała procedura badawcza trwała około minut. Badanie przeprowadzano w Bibliotece Kliniki Ortopedii. Do pacjentów, którzy się nie zgłosili do badania w I terminie ponownie wysłano identyczne zawiadomienie z nowym terminem badania. W przypadku, gdy pacjent nie stawił się na badanie w I i II terminie, przy braku informacji zwrotnej, informowano o badaniu telefonicznie (dotyczy chorych, do których posiadano aktualny numer telefonu). Niektórzy pacjenci wyrażali chęć udziału w badaniu, ale u siebie w domu. Udałem się do takich pacjentów osobiście. Wysłano 233 zaproszeń, w tym dla 57 pacjentów po przebytej aloplastyce i 176 pacjentów po zespoleniu wewnętrznym. W liście z informacją o badaniu załączono ankietę, składającą się z kwestionariusza DASH (Disabilities of Arm, Shoulder and Hand), kwestionariusza samooceny funkcji barku American Shoulder and Elbow Surgery Scale oraz kwestionariusza subiektywnej oceny funkcji barku, będącej częścią Constant-Murley Scale. Proszono wszystkich chorych o wypełnienie ankiet w domu i dostarczenie w dniu badania. Wielu pacjentów to ludzie starsi, którzy często wypełnili ankiety, nie udzielając wszystkich odpowiedzi. Z każdym chorym analizowano ankietę samooceny podczas badania klinicznego. Z informacji uzyskanych telefonicznie ustalono, że 16 osób, do których wysłano zaproszenia zmarło (6 po aloplastyce i 10 po zespoleniu). Przebadano 156 chorych (37 po aloplastyce i 119 po zespoleniu). Wykluczono z badania 32 pacjentów (7 po aloplastyce i 25 po zespoleniu). Powód główny to niespełnienie kryteriów włączenia tj. pierwotny zabieg zespolenia 36

37 przy pomocy płyty blokowanej lub aloplastyki połowiczej po złamaniu bliższego odcinka kości ramiennej, wykonany w naszej klinice. Przyczyny pozostałe wykluczenia to choroby barków przeciwległych, inne złamania w obrębie kończyny lub niedowład jednej z kończyn górnych. Kryteria włączenia spełniło 124 chorych (102 kobiety i 22 mężczyzn; rycina 13). Średnia wieku całej grupy wynosiła 63,5 lat (SD = 14,3; Me = 64 lat; Min = 20; Max = 89 lat). 123 pacjentów to osoby praworęczne, 1 leworęczna. 61 osób uszkodziło kończynę dominującą (tabela 2). Zaopatrzenie operacyjne złamania bliższego odcinka kości ramiennej zespoleniem wewnętrznym z użyciem płyty blokowanej oraz endoprotezy połowiczej stawu ramiennego, wykonujemy w naszej klinice od II połowy 2009 roku. Badanie kliniczne chorych, na potrzeby tej pracy, odbywało się w sierpniu i wrześniu 2014 roku. Średni okres obserwacji wyniósł 31,7 miesięcy (SD = 16,1; Me = 30,5; Min = 7; Max = 67 miesięcy). Dla całej grupy czas od urazu do wykonania zabiegu wyniósł średnio 9,2 dni (SD = 10,5; Me = 6 dni; Min = 1; Max = 56 dni). Związane było to z różnymi czynnikami zależnymi od podmiotu leczniczego, od obecności wykwalifikowanego chirurga, od dostępności implantów i instrumentarium, a także od przyczyn związanych z samym pacjentem (niezdecydowanie o potrzebie leczenia operacyjnego, przewlekłe leczenie przeciwkrzepliwe, infekcje). N = 124 płeć 102 kobiety, 22 mężczyzn średni wiek pacjentów 63,5 lat, (SD = 14,3) średni okres obserwacji 31,7 miesięcy, (SD = 16,1) średni czas od urazu do zabiegu 9,2 dni, (SD = 10,5) Tab. 2: Charakterystyka pacjentów spełniających kryteria włączenia do badania 37

38 kobiety mężczyźni Ryc. 13: Rozkład procentowy pacjentów ze ZBOKR ze względu na płeć Mechanizm urazu Najczęstszym mechanizmem urazu, skutkującego złamaniem bliższego odcinka kości ramiennej, był upadek z własnej wysokości (86 z 124 osób). Następnie upadek z niewielkiej wysokości, tj. upadki ze schodów, z taboretu (19 z 124 osób). Kolejna przyczyna złamania to uprawianie sportów - jazda na rowerze, nartach, łyżwach (10 z 124 osób). Uczestnictwo w zdarzeniach drogowych jako kierowca, pasażer pojazdu oraz pieszy spowodowało obrażenia u 9 ze 124 osób (rycina 14) upadek z włanej wysokości upadek z wysokości sport zdarzenie drogowe Ryc. 14: Rozkład procentowy pacjentów ze ZBOKR ze względu na mechanizm urazu Zgodnie z założeniem pracy, przeanalizowano morfologię złamań bliższego odcinka kości ramiennej na radiogramach urazowych wg klasyfikacji Neer a i AO. 38

39 Liczbowy rozkład pacjentów ze względu na typ złamania wg klasyfikacji Neer a przedstawia tabela 3, a procentowy rozkład przedstawia rycina fragmentowe 3-fragmentowe 4-fragmentowe N = Tab. 3: Rozkład liczbowy pacjentów ze względu na typ ZBOKR wg podziału Neer a fragmentowe 3-fragmentowe 4-fragmentowe Ryc. 15: Rozkład procentowy pacjentów ze względu na typ ZBOKR wg podziału Neer a Liczbowy rozkład pacjentów ze względu na typ złamania wg klasyfikacji AO przedstawia tabela 4, a procentowy rozkład przedstawia rycina 16. podtyp A3 B2 B3 C1 C2 C3 N = typ złamania A B C N = Tab. 4: Rozkład liczbowy pacjentów ze względu na typ ZBOKR wg klasyfikacji AO 39

40 A B C Ryc. 16: Rozkład procentowy pacjentów ze ZBOKR wg klasyfikacji AO 33 przypadki ZBOKR to przemieszczone złamania dwufragmentowe szyjki chirurgicznej kości ramiennej wg Neer a (typ A wg AO). Byli leczeni osteosyntezą. U chorych z tym typem złamania ryzyko wystąpienia jałowej martwicy głowy kości ramiennej nie jest wysokie i nie stosuje się endoprotezoplastyki jako metody zaopatrzenia z wyboru. Pacjenci zostali przydzieleni do odrębnej grupy. W dalszym rozważaniu nie będą uczestniczyli w analizie porównawczej. Do analizy zakwalifikowano 91 chorych. N = 91 płeć 74 kobiety, 17 mężczyzn wiek Śr = 64,5 lat, (SD = 13,7) okres obserwacji Śr = 32,2 miesięcy, (SD = 15,7) okres od urazu do zabiegu Śr = 10,2 dni, (SD = 11,1) Tab. 5: Charakterystyka grupy chorych poddanych analizie porównawczej Wyróżniono dwie grupy (Grupa I oraz Grupa II) do analizy głównej. Grupa I pacjenci ze złamaniem trzy- i czterofragmentowym wg klasyfikacji Neer a oraz złamaniem stawowym (typ C) wg klasyfikacji AO, leczeni aloplastyką połowiczą stawu ramiennego (tabela 7). 40
