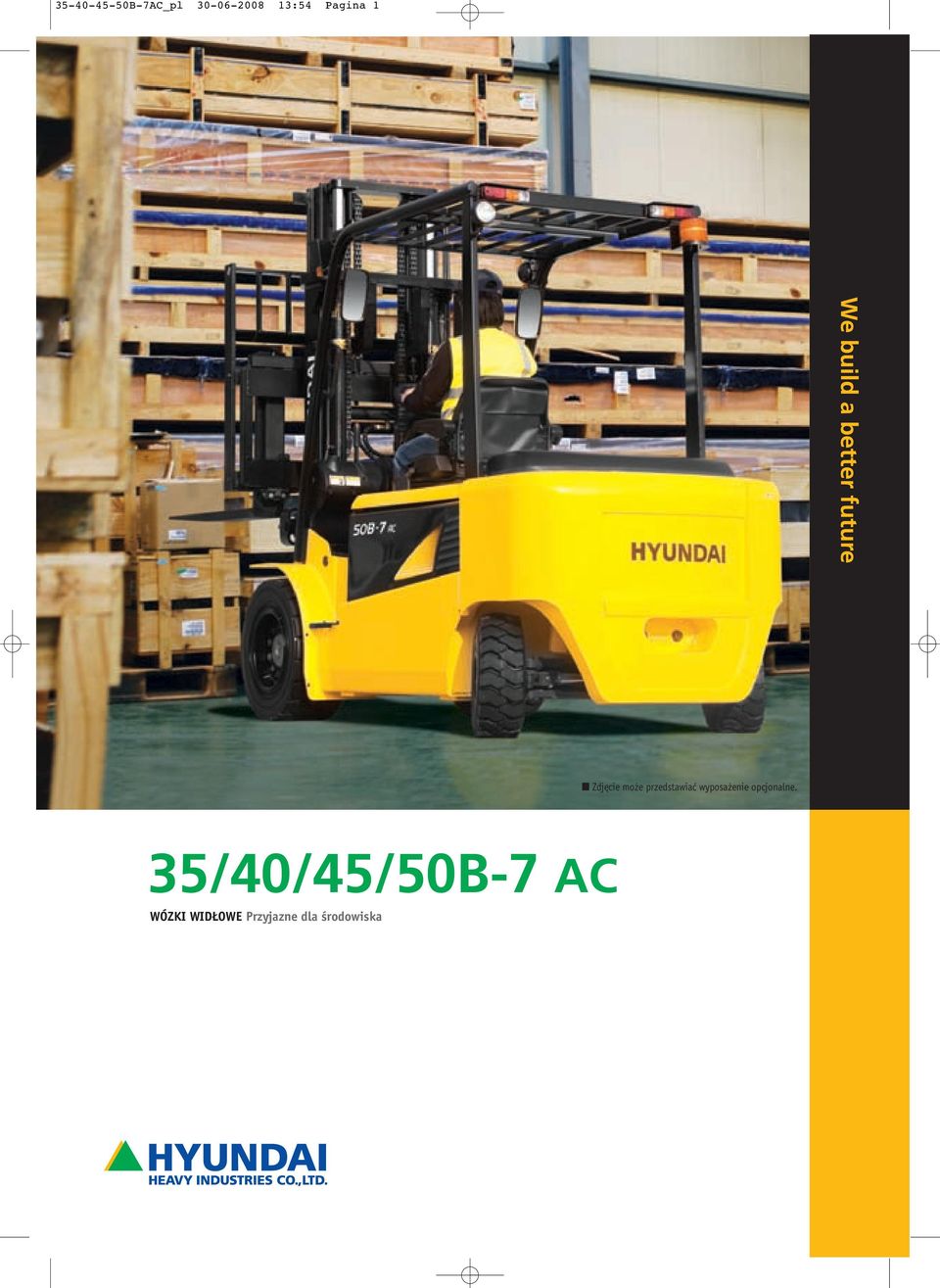

1 B7AC_pl :54 Pagina 1 Zdj cie mo e przedstawiaç wyposa enie opcjonalne. 35/40/45/50B7 AC WÓZKI WID OWE Przyjazne dla Êrodowiska

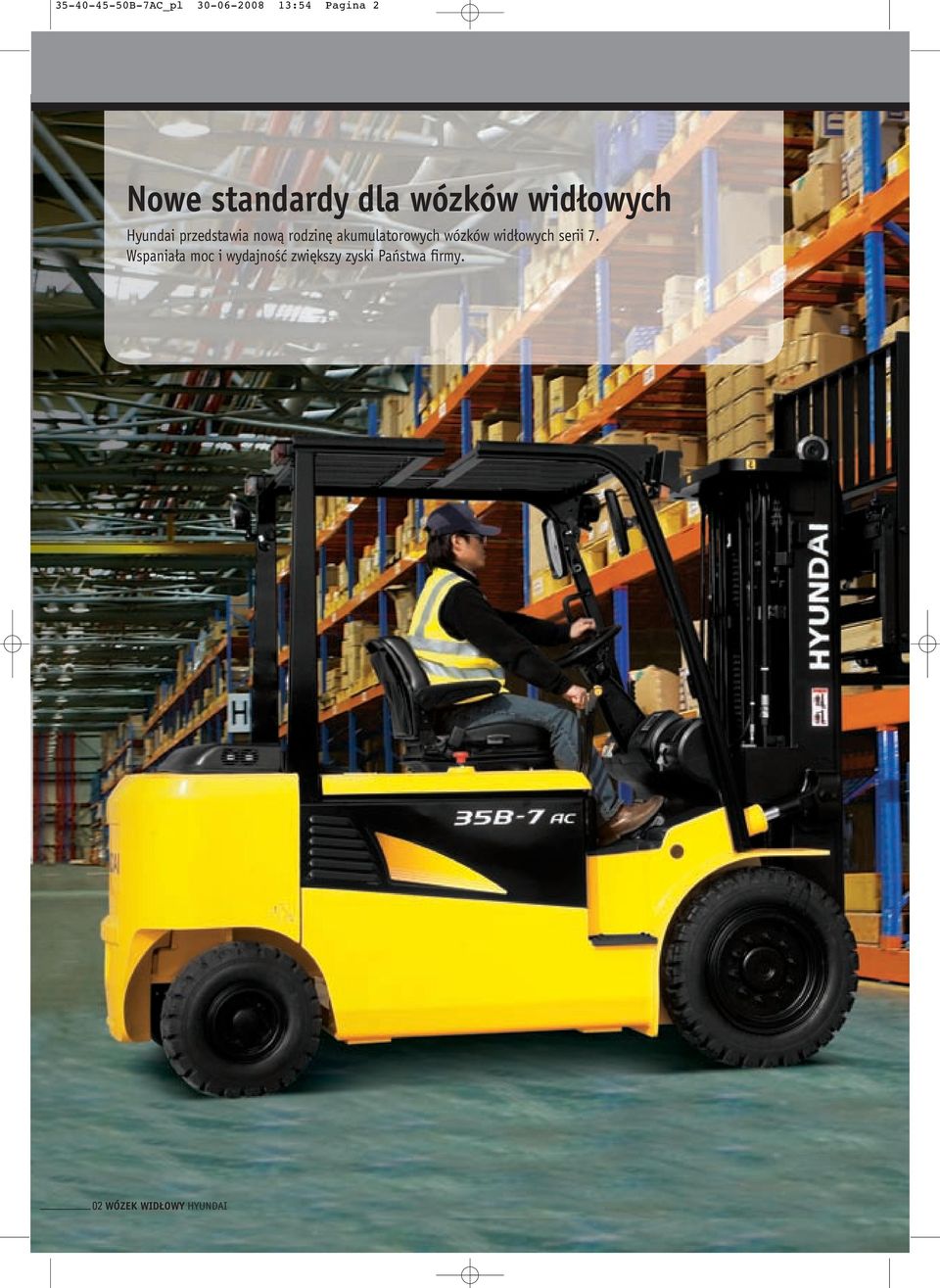

2 B7AC_pl :54 Pagina 2 Nowe standardy dla wózków wid owych Hyundai przedstawia nowà rodzin akumulatorowych wózków wid owych serii 7. Wspania a moc i wydajnoêç zwi kszy zyski Paƒstwa firmy. 02 WÓZEK WID OWY HYUNDAI

3 B7AC_pl :54 Pagina 3 Zdj cie mo e przedstawiaç wyposa enie opcjonalne. WÓZEK WID OWY HYUNDAI 03

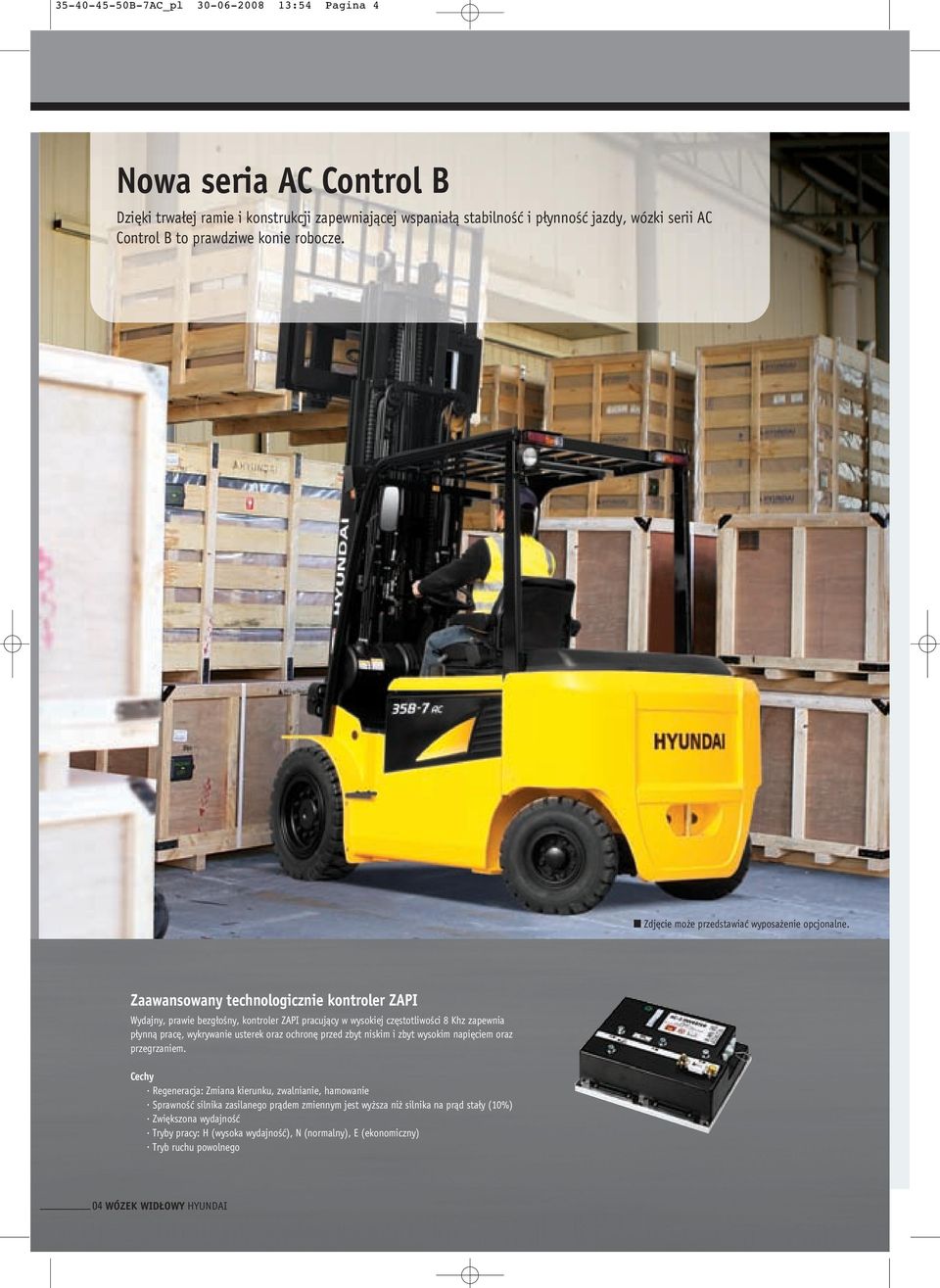

4 B7AC_pl :54 Pagina 4 Nowa seria AC Control B Dzi ki trwa ej ramie i konstrukcji zapewniajàcej wspania à stabilnoêç i p ynnoêç jazdy, wózki serii AC Control B to prawdziwe konie robocze. Zdj cie mo e przedstawiaç wyposa enie opcjonalne. Zaawansowany technologicznie kontroler ZAPI Wydajny, prawie bezg oêny, kontroler ZAPI pracujàcy w wysokiej cz stotliwoêci 8 Khz zapewnia p ynnà prac, wykrywanie usterek oraz ochron przed zbyt niskim i zbyt wysokim napi ciem oraz przegrzaniem. Cechy Regeneracja: Zmiana kierunku, zwalnianie, hamowanie SprawnoÊç silnika zasilanego pràdem zmiennym jest wy sza ni silnika na pràd sta y (10%) Zwi kszona wydajnoêç Tryby pracy: H (wysoka wydajnoêç), N (normalny), E (ekonomiczny) Tryb ruchu powolnego 04 WÓZEK WID OWY HYUNDAI

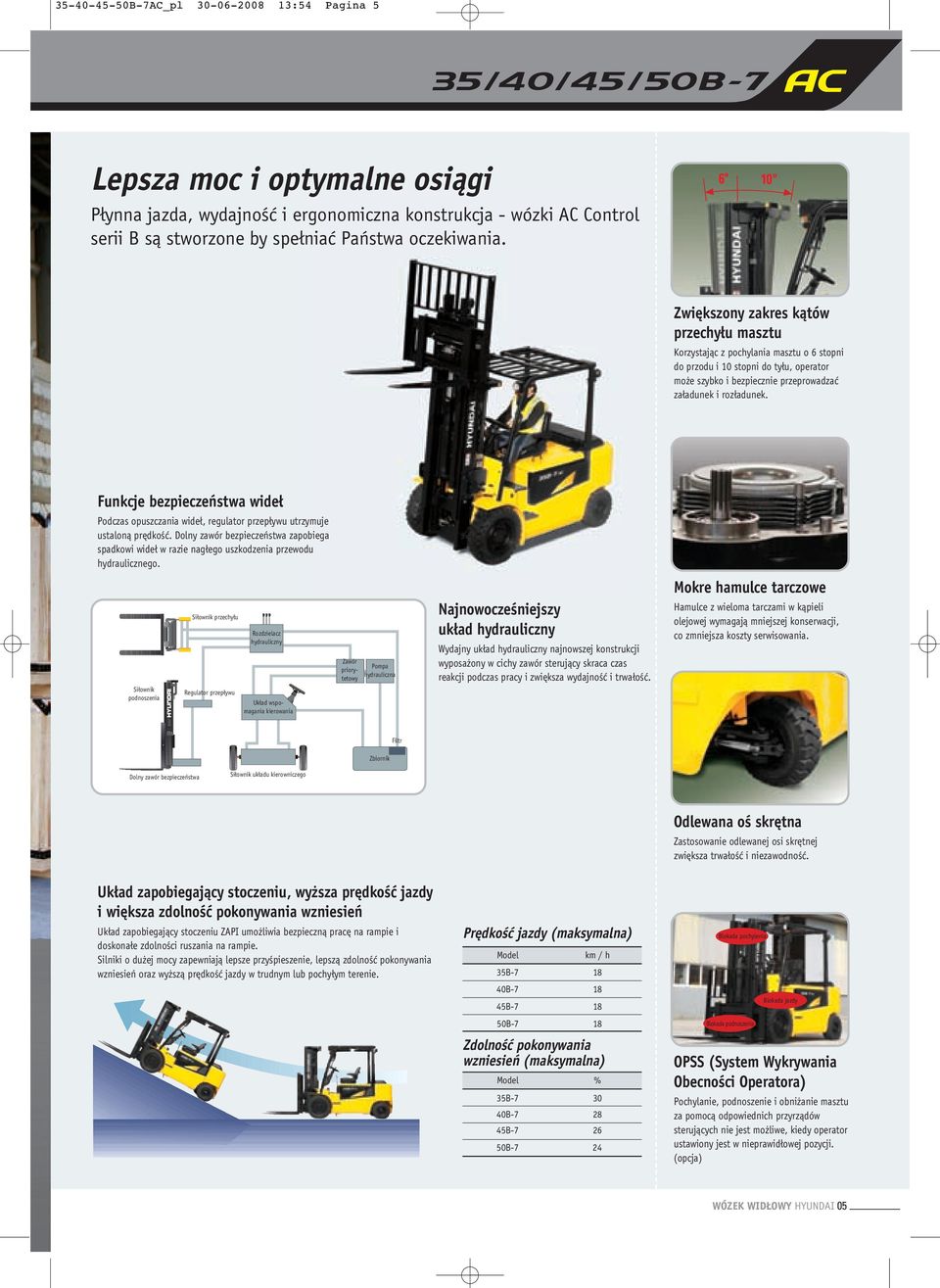

5 B7AC_pl :54 Pagina 5 Lepsza moc i optymalne osiàgi P ynna jazda, wydajnoêç i ergonomiczna konstrukcja wózki AC Control serii B sà stworzone by spe niaç Paƒstwa oczekiwania. Zwi kszony zakres kàtów przechy u masztu Korzystajàc z pochylania masztu o stopni do przodu i 10 stopni do ty u, operator mo e szybko i bezpiecznie przeprowadzaç za adunek i roz adunek. Funkcje bezpieczeƒstwa wide Podczas opuszczania wide, regulator przep ywu utrzymuje ustalonà pr dkoêç. Dolny zawór bezpieczeƒstwa zapobiega spadkowi wide w razie nag ego uszkodzenia przewodu hydraulicznego. Mokre hamulce tarczowe Si ownik podnoszenia Si ownik przechy u Regulator przep ywu Rozdzielacz hydrauliczny Uk ad wspomagania kierowania Zawór priorytetowy Pompa hydrauliczna NajnowoczeÊniejszy uk ad hydrauliczny Wydajny uk ad hydrauliczny najnowszej konstrukcji wyposa ony w cichy zawór sterujàcy skraca czas reakcji podczas pracy i zwi ksza wydajnoêç i trwa oêç. Hamulce z wieloma tarczami w kàpieli olejowej wymagajà mniejszej konserwacji, co zmniejsza koszty serwisowania. Filtr Zbiornik Dolny zawór bezpieczeƒstwa Si ownik uk adu kierowniczego Odlewana oê skr tna Zastosowanie odlewanej osi skr tnej zwi ksza trwa oêç i niezawodnoêç. Uk ad zapobiegajàcy stoczeniu, wy sza pr dkoêç jazdy i wi ksza zdolnoêç pokonywania wzniesieƒ Uk ad zapobiegajàcy stoczeniu ZAPI umo liwia bezpiecznà prac na rampie i doskona e zdolnoêci ruszania na rampie. Silniki o du ej mocy zapewniajà lepsze przyêpieszenie, lepszà zdolnoêç pokonywania wzniesieƒ oraz wy szà pr dkoêç jazdy w trudnym lub pochy ym terenie. Pr dkoêç jazdy (maksymalna) Model km / h 35B B B B7 18 ZdolnoÊç pokonywania wzniesieƒ (maksymalna) Model % 35B B B7 2 50B7 24 Blokada pochylenia Blokada podnoszenia Blokada jazdy OPSS (System Wykrywania ObecnoÊci Operatora) Pochylanie, podnoszenie i obni anie masztu za pomocà odpowiednich przyrzàdów sterujπcych nie jest mo liwe, kiedy operator ustawiony jest w nieprawid owej pozycji. (opcja) WÓZEK WID OWY HYUNDAI 05

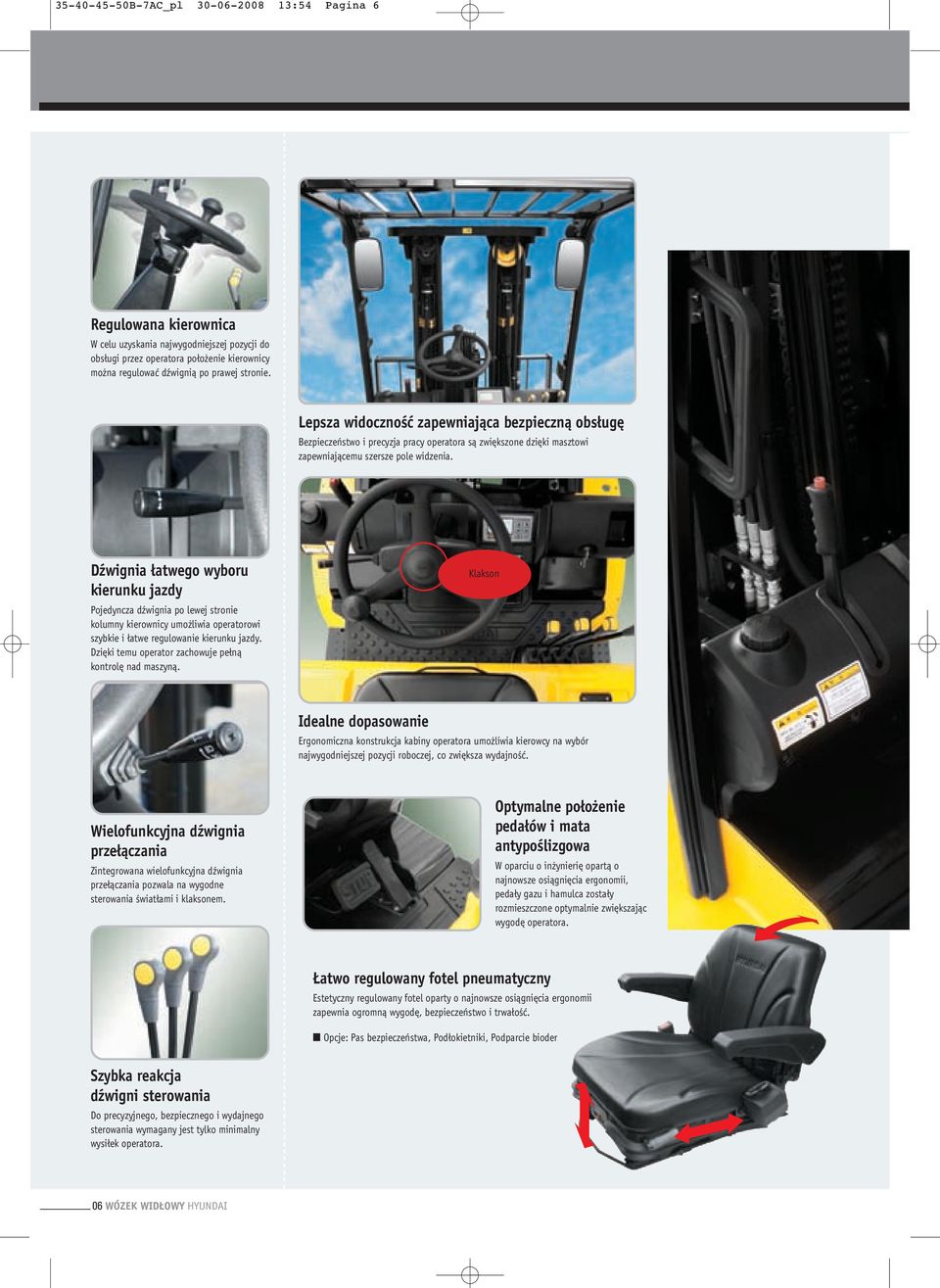

6 B7AC_pl :54 Pagina Regulowana kierownica W celu uzyskania najwygodniejszej pozycji do obs ugi przez operatora po o enie kierownicy mo na regulowaç dêwignià po prawej stronie. Lepsza widocznoêç zapewniajàca bezpiecznà obs ug Bezpieczeƒstwo i precyzja pracy operatora sà zwi kszone dzi ki masztowi zapewniajàcemu szersze pole widzenia. Dêwignia atwego wyboru kierunku jazdy Pojedyncza dêwignia po lewej stronie kolumny kierownicy umo liwia operatorowi szybkie i atwe regulowanie kierunku jazdy. Dzi ki temu operator zachowuje pe nà kontrol nad maszynà. Klakson Idealne dopasowanie Ergonomiczna konstrukcja kabiny operatora umo liwia kierowcy na wybór najwygodniejszej pozycji roboczej, co zwi ksza wydajnoêç. Wielofunkcyjna dêwignia prze àczania Zintegrowana wielofunkcyjna dêwignia prze àczania pozwala na wygodne sterowania Êwiat ami i klaksonem. Optymalne po o enie peda ów i mata antypoêlizgowa W oparciu o in ynieri opartà o najnowsze osiàgni cia ergonomii, peda y gazu i hamulca zosta y rozmieszczone optymalnie zwi kszajàc wygod operatora. atwo regulowany fotel pneumatyczny Estetyczny regulowany fotel oparty o najnowsze osiàgni cia ergonomii zapewnia ogromnà wygod, bezpieczeƒstwo i trwa oêç. Opcje: Pas bezpieczeƒstwa, Pod okietniki, Podparcie bioder Szybka reakcja dêwigni sterowania Do precyzyjnego, bezpiecznego i wydajnego sterowania wymagany jest tylko minimalny wysi ek operatora. 0 WÓZEK WID OWY HYUNDAI

7 B7AC_pl :54 Pagina 7 Wygodna obs uga Konstrukcja oparta o najnowsze osiàgni cia ergonomii zmniejsza zm czenie i zwi ksza wydajnoêç operatora. Cechy systemu sterowania pràdem zmiennym (AC Control) Doskona a kontrola Kilka trybów wydajnoêci dostosowanych do warunków pracy Tryby pracy: H (wysoka wydajnoêç), N (normalny), E (ekonomiczny) Tryb ruchu powolnego Powolne ruszanie i jazda na rampie Zwi kszona wydajnoêç uk adu: Doskona e odzyskiwanie i ulepszona sprawnoêç silnika Ni sze koszty konserwacji: Ni sze zu ycie cz Êci w sercu silnika elektrycznego AC (brak szczotek silnika lub komutatorów) Zwi kszona trwa oêç dzi ki u yciu uszczelnionego silnika elektrycznego na pràd zmienny Zdj cie mo e przedstawiaç wyposa enie opcjonalne. Ekran LCD zapewniajàcy automatycznà diagnoz Ekran LCD ma uk ad podêwietlania zapewniajàcy doskona y oglàd stanu pracy uk ady we wszystkich okolicznoêciach. Ekran dostarcza informacje o usterkach dzia ania, b dach systemu, poziomie na adowania akumulatora, godzinach pracy, pr dkoêci, wybranym trybie i innych funkcjach. (Autodiagnoza / Has o u ytkownika / Jednostki pr dkoêci ) Uchwyt na kubek i schowek w konsolecie Dodatkowe schowki umieszczone w kabinie operatora. Przyciski klawiatury Operator mo e atwo wybieraç tryby wydajnoêci w zale noêci od warunków pracy. WÓZEK WID OWY HYUNDAI 07

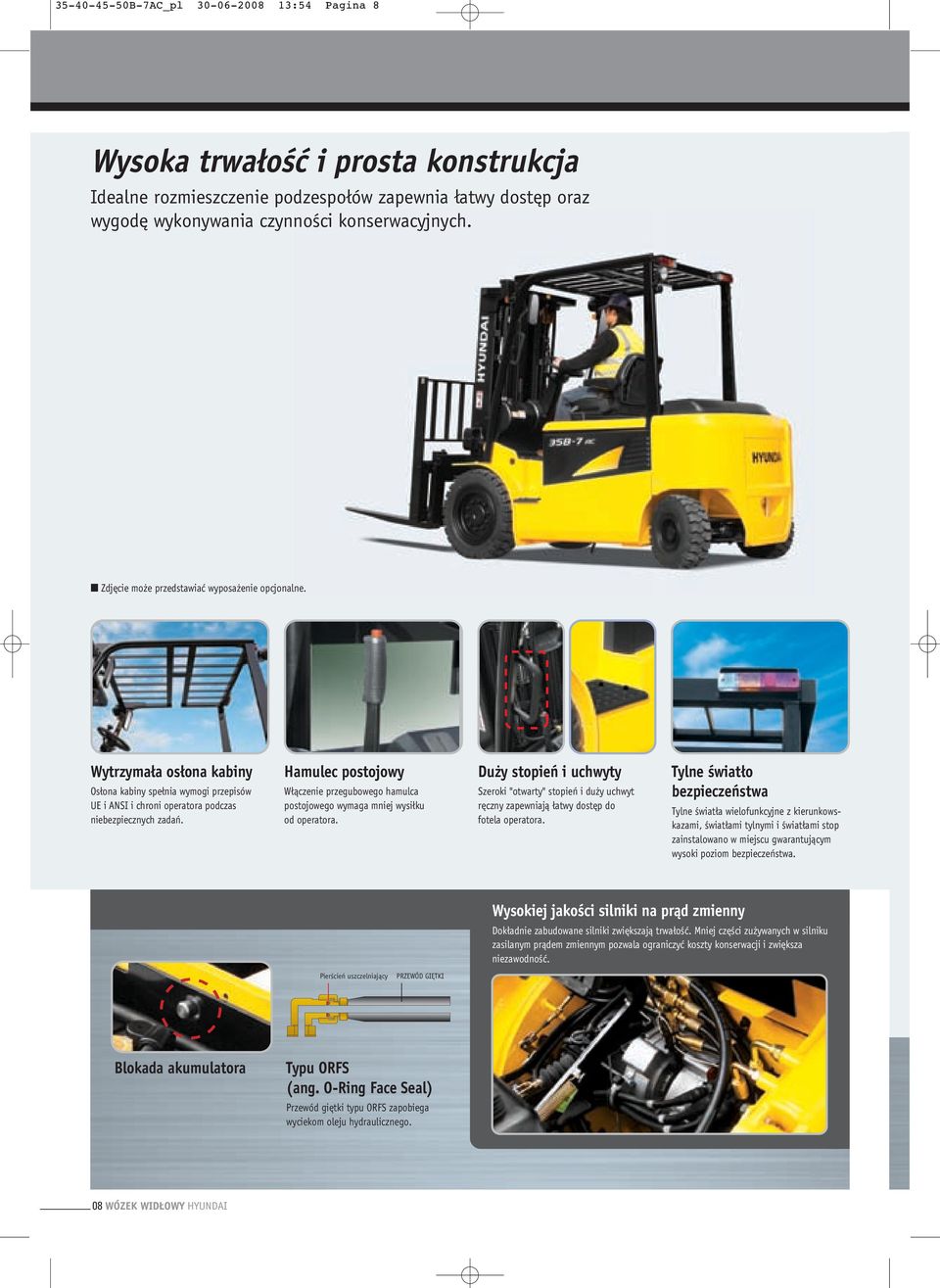

8 B7AC_pl :54 Pagina 8 Wysoka trwa oêç i prosta konstrukcja Idealne rozmieszczenie podzespo ów zapewnia atwy dost p oraz wygod wykonywania czynnoêci konserwacyjnych. Zdj cie mo e przedstawiaç wyposa enie opcjonalne. Wytrzyma a os ona kabiny Os ona kabiny spe nia wymogi przepisów UE i ANSI i chroni operatora podczas niebezpiecznych zadaƒ. Hamulec postojowy W àczenie przegubowego hamulca postojowego wymaga mniej wysi ku od operatora. Du y stopieƒ i uchwyty Szeroki "otwarty" stopieƒ i du y uchwyt r czny zapewniajà atwy dost p do fotela operatora. Tylne Êwiat o bezpieczeƒstwa Tylne Êwiat a wielofunkcyjne z kierunkowskazami, Êwiat ami tylnymi i Êwiat ami stop zainstalowano w miejscu gwarantujàcym wysoki poziom bezpieczeƒstwa. Wysokiej jakoêci silniki na pràd zmienny Dok adnie zabudowane silniki zwi kszajà trwa oêç. Mniej cz Êci zu ywanych w silniku zasilanym pràdem zmiennym pozwala ograniczyç koszty konserwacji i zwi ksza niezawodnoêç. PierÊcieƒ uszczelniajàcy PRZEWÓD GI TKI Blokada akumulatora Typu ORFS (ang. ORing Face Seal) Przewód gi tki typu ORFS zapobiega wyciekom oleju hydraulicznego. 08 WÓZEK WID OWY HYUNDAI

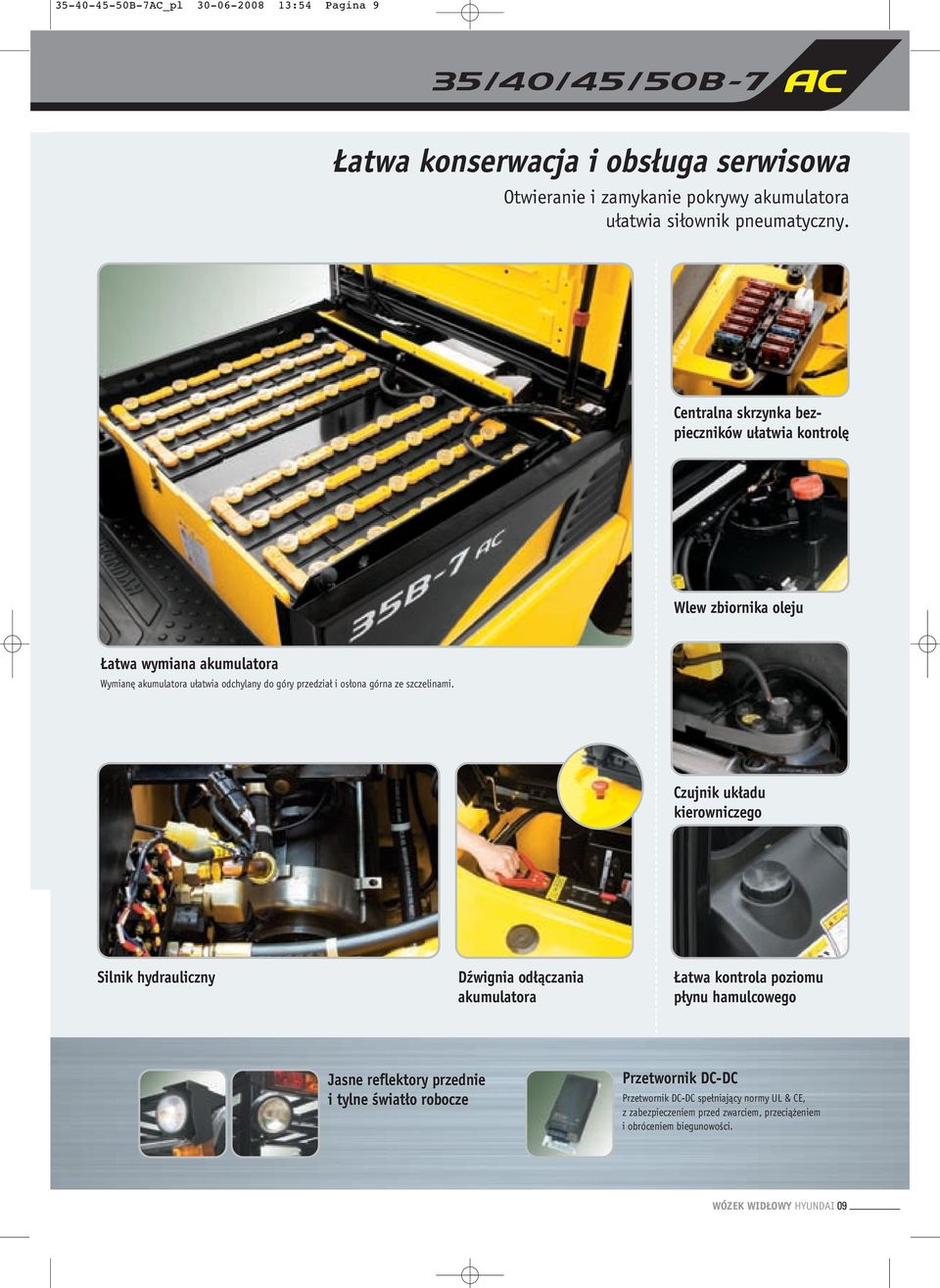

9 B7AC_pl :54 Pagina 9 atwa konserwacja i obs uga serwisowa Otwieranie i zamykanie pokrywy akumulatora u atwia si ownik pneumatyczny. Centralna skrzynka bezpieczników u atwia kontrol Wlew zbiornika oleju atwa wymiana akumulatora Wymian akumulatora u atwia odchylany do góry przedzia i os ona górna ze szczelinami. Czujnik uk adu kierowniczego Silnik hydrauliczny Dêwignia od àczania akumulatora atwa kontrola poziomu p ynu hamulcowego Jasne reflektory przednie i tylne Êwiat o robocze Przetwornik DCDC Przetwornik DCDC spe niajàcy normy UL & CE, z zabezpieczeniem przed zwarciem, przecià eniem i obróceniem biegunowoêci. WÓZEK WID OWY HYUNDAI 09

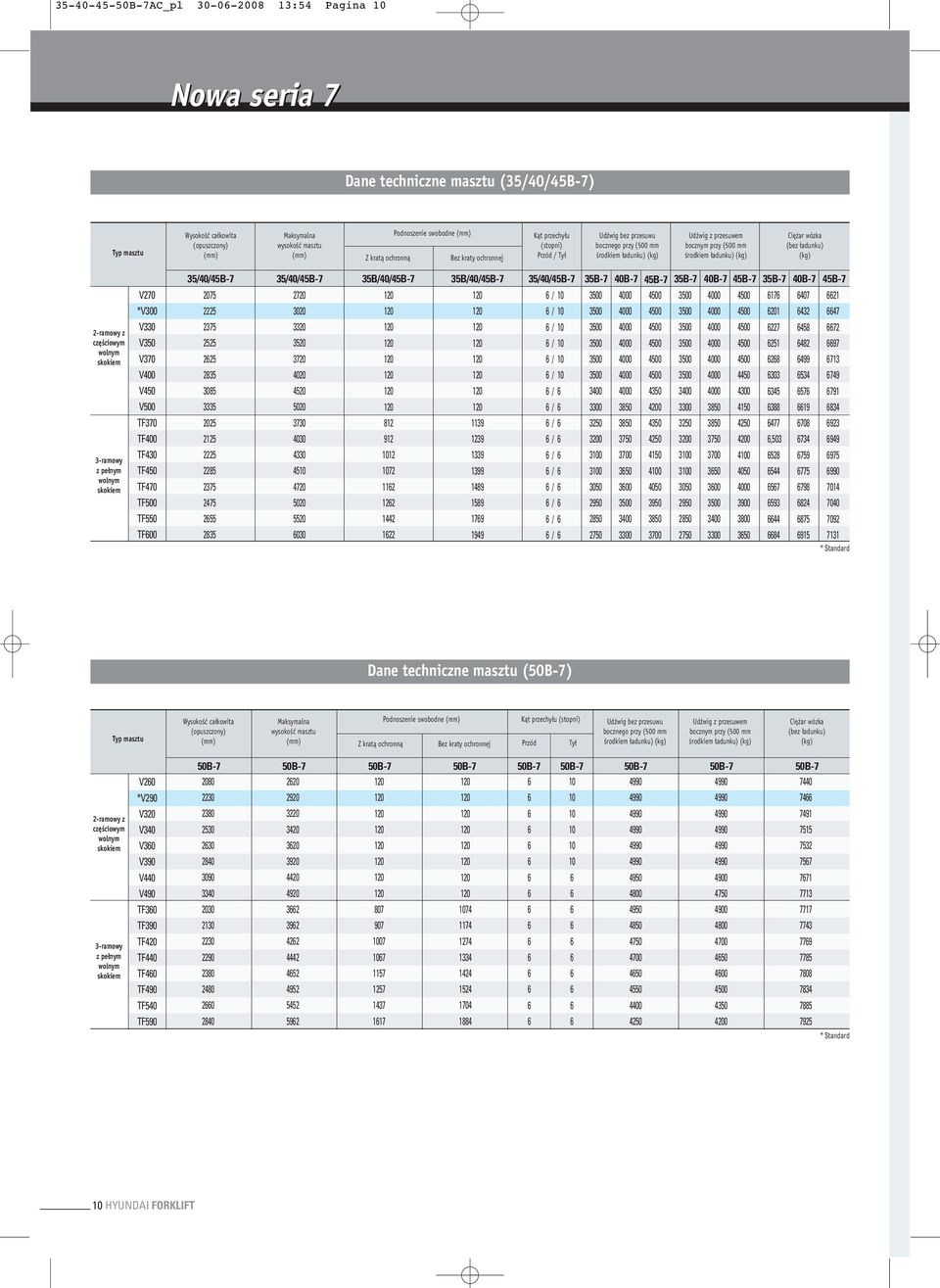

10 B7AC_pl :54 Pagina 10 Nowa seria 7 Dane techniczne masztu (35/40/45B7) Typ masztu WysokoÊç ca kowita (opuszczony) (mm) Maksymalna wysokoêç masztu (mm) Z kratà ochronnà Podnoszenie swobodne (mm) Bez kraty ochronnej Kàt przechy u (stopni) Przód / Ty Udêwig bez przesuwu bocznego przy (500 mm Êrodkiem adunku) (kg) Udêwig z przesuwem bocznym przy (500 mm Êrodkiem adunku) (kg) Ci ar wózka (bez adunku) (kg) 35/40/45B7 35/40/45B7 35B/40/45B7 35B/40/45B7 35/40/45B7 35B7 40B7 45B7 35B7 40B7 45B7 35B7 40B7 45B7 V / *V / ramowy z cz Êciowym wolnym skokiem V330 V350 V370 V / 10 / 10 / 10 / V / V / TF / TF / , ramowy z pe nym wolnym skokiem TF430 TF450 TF470 TF / / / / TF / TF / * Standard Dane techniczne masztu (50B7) Typ masztu WysokoÊç ca kowita (opuszczony) (mm) Maksymalna wysokoêç masztu (mm) Z kratà ochronnà Podnoszenie swobodne (mm) Bez kraty ochronnej Kàt przechy u (stopni) Przód Ty Udêwig bez przesuwu bocznego przy (500 mm Êrodkiem adunku) (kg) Udêwig z przesuwem bocznym przy (500 mm Êrodkiem adunku) (kg) Ci ar wózka (bez adunku) (kg) 50B7 50B7 50B7 50B7 50B7 50B7 50B7 50B7 50B7 V *V ramowy z cz Êciowym wolnym skokiem V320 V340 V30 V V V TF TF ramowy z pe nym wolnym skokiem TF420 TF440 TF TF TF TF * Standard 10 HYUNDAI FORKLIFT

11 B7AC_pl :54 Pagina 11 Udêwig 35B7 40B7 45B7 50B7 Udêwig (kg) Udêwig (kg) Udêwig (kg) Udêwig (kg) 2800 V 3,0 m MASZT V 3,5 m MASZT V 4,0 m MASZT 300 V 3,0 m MASZT V 3,5 m MASZT V 4,0 m MASZT 4100 V 3,0 m MASZT V 3,5 m MASZT V 4,0 m MASZT 4700 V 3,0 m MASZT V 3,5 m MASZT V 4,0 m MASZT V 4,5 m MASZT V 5,0 m MASZT 200 V 4,5 m MASZT V 5,0 m MASZT Ârodek adunku (mm) Ârodek adunku (mm) Ârodek adunku (mm) Ârodek adunku (mm) V 4,5 m MASZT V 5,0 m MASZT V 4,5 m MASZT V 5,0 m MASZT Udêwig (kg) Udêwig (kg) Udêwig (kg) Udêwig (kg) 200 TF 3,7 m MASZT TF 4,3 m MASZT TF 4,7 m MASZT TF 3,7 m MASZT TF 4,3 m MASZT TF 4,7 m MASZT TF 3,7 m MASZT TF 4,3 m MASZT TF 4,7 m MASZT TF 3,7 m MASZT TF 4,3 m MASZT TF 4,7 m MASZT TF 5,5 m MASZT TF,5 m MASZT TF 5,5 m MASZT TF,5 m MASZT TF 5,5 m MASZT TF,5 m MASZT TF 5,5 m MASZT TF,5 m MASZT Ârodek adunku (mm) Ârodek adunku (mm) Ârodek adunku (mm) Ârodek adunku (mm) Ró norodny osprz t Przesuw boczny wide Zginane wid y Szufla hydrauliczna Obrotnica wide Spychacz adunku Chwytak obrotowy do rolek Stabilizator adunku Chwytak do kartonów Obracanie palet Chwytak do beczek Chwytak do bel Pantograf Pozycjoner wide Wyposa enie opcjonalne Wid y (D x SZ x G) (mm) 35B7: 1220 x 122 x 50 / 1370 x 122 x 50 / 1520 x 122 x 50 / 170 x 122 x 50 / 1820 x 122 x 50 / 1970 x 122 x 50 40B7: 1220 x 122 x 50 / 1370 x 122 x 50 / 1520 x 122 x 50 / 170 x 122 x 50 / 1820 x 122 x 50 / 1970 x 122 x 50 45B7: 1220 x 150 x 50 / 1370 x 150 x 50 / 1520 x 150 x 50 / 170 x 150 x 50 / 1820 x 150 x 50 / 1970 x 150 x 50 50B7: 1220 x 150 x 50 / 1370 x 150 x 50 / 1520 x 150 x 50 / 170 x 150 x 50 / 1820 x 150 x 50 / 1970 x 150 x 50 Maszty 2ramowy z cz Êciowym wolnym skokiem 3ramowy z pe nym wolnym skokiem Przed u ki wide 1800 / 2000 / 2200 B ben z przewodami hydraulicznymi Âwiat o ostrzegawcze Tylne Êwiat o robocze Ch odnia Opony Pneumatyczne, pojedyncze Niebrudzàce, pojedyncze Pneumatyczne, podwójne Niebrudzàce, podwójne MCV 4 sekcje HYUNDAI FORKLIFT 11

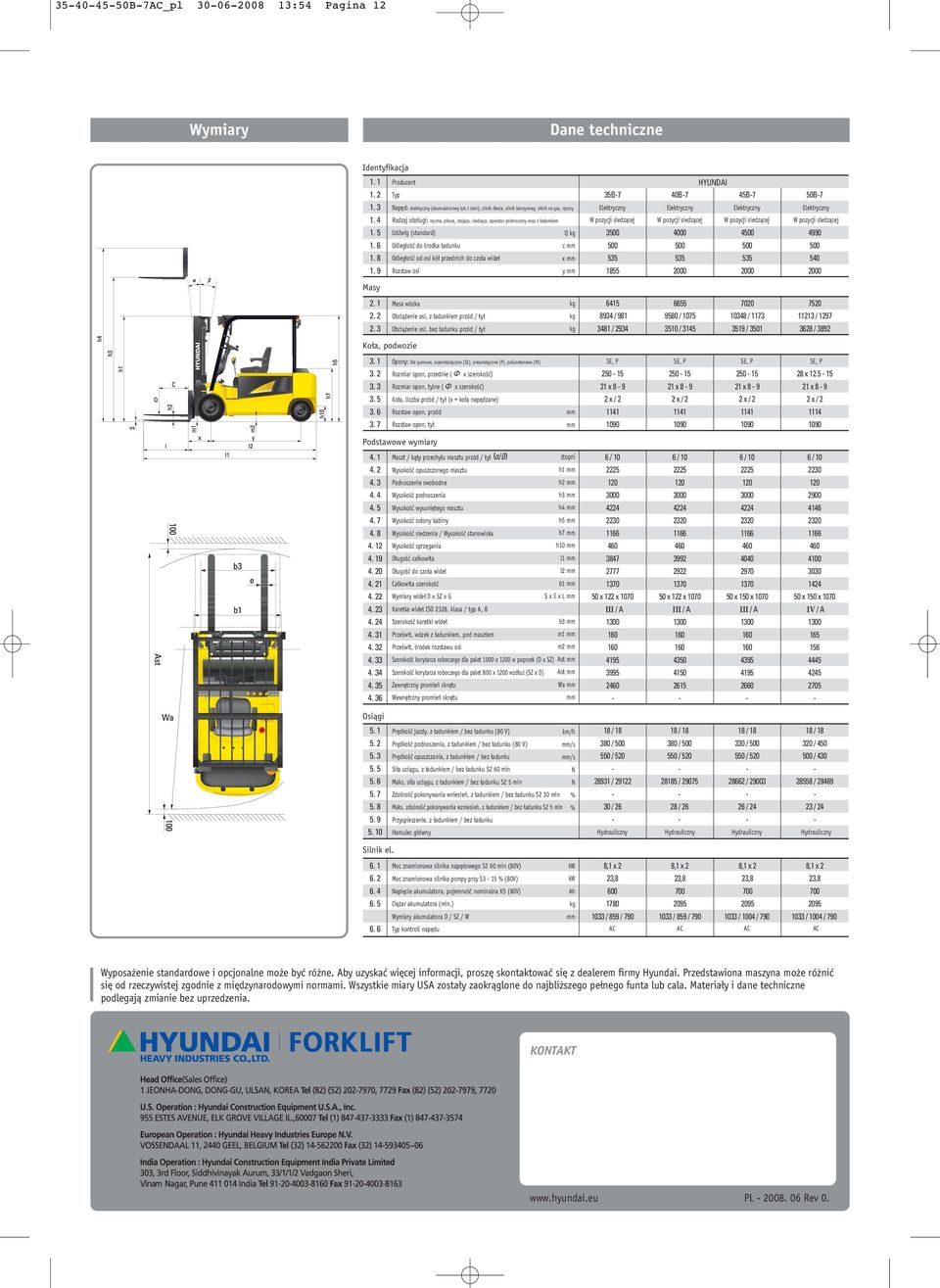

12 B7AC_pl :54 Pagina 12 Wymiary Dane techniczne Identyfikacja HYUNDAI Producent 35B7 40B7 45B7 50B7 Elektryczny Elektryczny Elektryczny Elektryczny W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej / / / / / / / / 3892 Typ Nap d: elektryczny (akumulatorowy lub z sieci), silnik diesla, silnik benzynowy, silnik na gaz, r czny Rodzaj obs ugi: r czna, piesza, stojàca, siedzàca, operator podnoszony wraz z adunkiem Udêwig (standard) Q kg Odleg oêç do Êrodka adunku c mm Odleg oêç od osi kó przednich do czo a wide x mm Rozstaw osi y mm Masa wózka kg Obcià enie osi, z adunkiem przód / ty kg Obcià enie osi, bez adunku przód / ty kg Masy Ko a, podwozie SE, P SE, P SE, P SE, P x 8 9 2x/ x 8 9 2x/ x 8 9 2x/ x x 8 9 2x/ / x 122 x 1070 III / A / x 122 x 1070 III / A / x 150 x 1070 III / A / x 150 x 1070 IV / A / / / / / 2 18 / / / / / 2 18 / / / / / / / / / / 24 Hydrauliczny Hydrauliczny Hydrauliczny Hydrauliczny 8,1 x 2 23, / 859 / 790 8,1 x 2 23, / 859 / 790 8,1 x 2 23, / 1004 / 790 8,1 x 2 23, / 1004 / 790 AC AC AC AC Opony: lite gumowe, superelastyczne (SE), pneumatyczne (P), poliuretanowe (PE) Rozmiar opon, przednie ( Rozmiar opon, tylne ( x szerokoêç) x szerokoêç) Ko a, liczba przód / ty (x = ko a nap dzane) Rozstaw opon, przód mm Rozstaw opon, ty mm Podstawowe wymiary Maszt / kàty przechy u masztu przód / ty stopni WysokoÊç opuszczonego masztu h1 mm Podnoszenie swobodne h2 mm WysokoÊç podnoszenia h3 mm WysokoÊç wysuni tego masztu h4 mm WysokoÊç os ony kabiny h5 mm h7 mm WysokoÊç siedzenia / WysokoÊç stanowiska h10 mm WysokoÊç sprz gania l1 mm D ugoêç ca kowita D ugoêç do czo a wide l2 mm Ca kowita szerokoêç b1 mm S x E x L mm Wymiary wide D x SZ x G Karetka wide ISO 2328, klasa / typ A, B SzerokoÊç karetki wide b3 mm PrzeÊwit, wózek z adunkiem, pod masztem m1 mm PrzeÊwit, Êrodek rozstawu osi m2 mm SzerokoÊç korytarza roboczego dla palet 1000 x 0 w poprzek (D x SZ) Ast mm SzerokoÊç korytarza roboczego dla palet 800 x 0 wzd u (SZ x D) Ast mm Zewn trzny promieƒ skr tu Wa mm Wewn trzny promieƒ skr tu mm Osiàgi Pr dkoêç jazdy, z adunkiem / bez adunku (80 V) km/h Pr dkoêç podnoszenia, z adunkiem / bez adunku (80 V) mm/s Pr dkoêç opuszczania, z adunkiem / bez adunku mm/s Si a uciàgu, z adunkiem / bez adunku S2 0 min N Maks. si a uciàgu, z adunkiem / bez adunku S2 5 min N ZdolnoÊç pokonywania wniesieƒ, z adunkiem / bez adunku S2 30 min % Maks. zdolnoêç pokonywania wzniesieƒ, z adunkiem / bez adunku S2 5 min % Przyspieszenie, z adunkiem / bez adunku Hamulec g ówny Silnik el Moc znamionowa silnika nap dowego S2 0 min (80V) kw Moc znamionowa silnika pompy przy S3 15 % (80V) kw Napi cie akumulatora, pojemnoêç nominalna K5 (80V) Ah. 5 Ci ar akumulatora (min.) Wymiary akumulatora D / SZ / W. kg mm Typ kontroli nap du Wyposa enie standardowe i opcjonalne mo e byç ró ne. Aby uzyskaç wi cej informacji, prosz skontaktowaç si z dealerem firmy Hyundai. Przedstawiona maszyna mo e ró niç si od rzeczywistej zgodnie z mi dzynarodowymi normami. Wszystkie miary USA zosta y zaokràglone do najbli szego pe nego funta lub cala. Materia y i dane techniczne podlegajà zmianie bez uprzedzenia. KONTAKT PL Rev 0.
