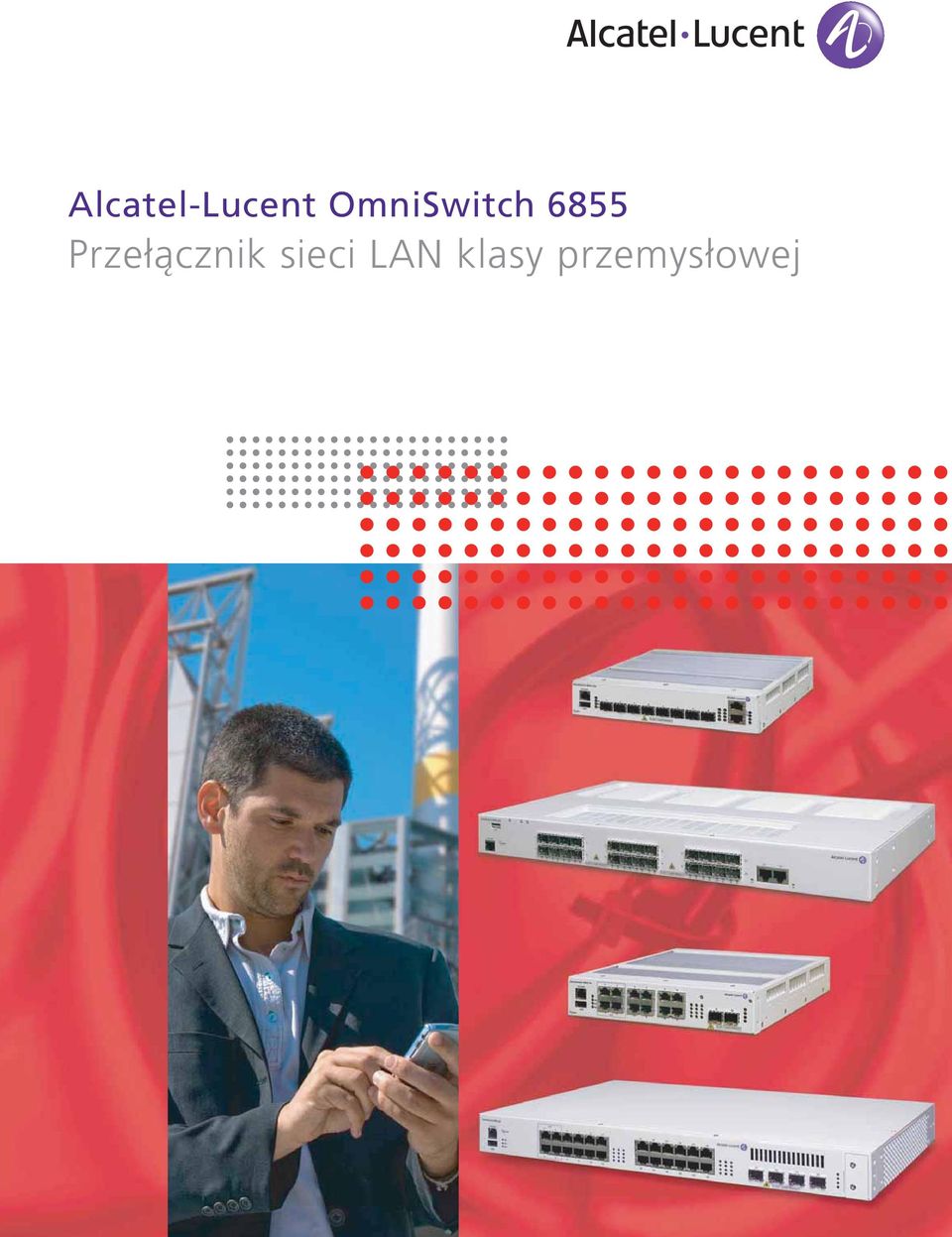

1 Alcatel-Lucent OmniSwitch 6855 Przełącznik sieci LAN klasy przemysłowej

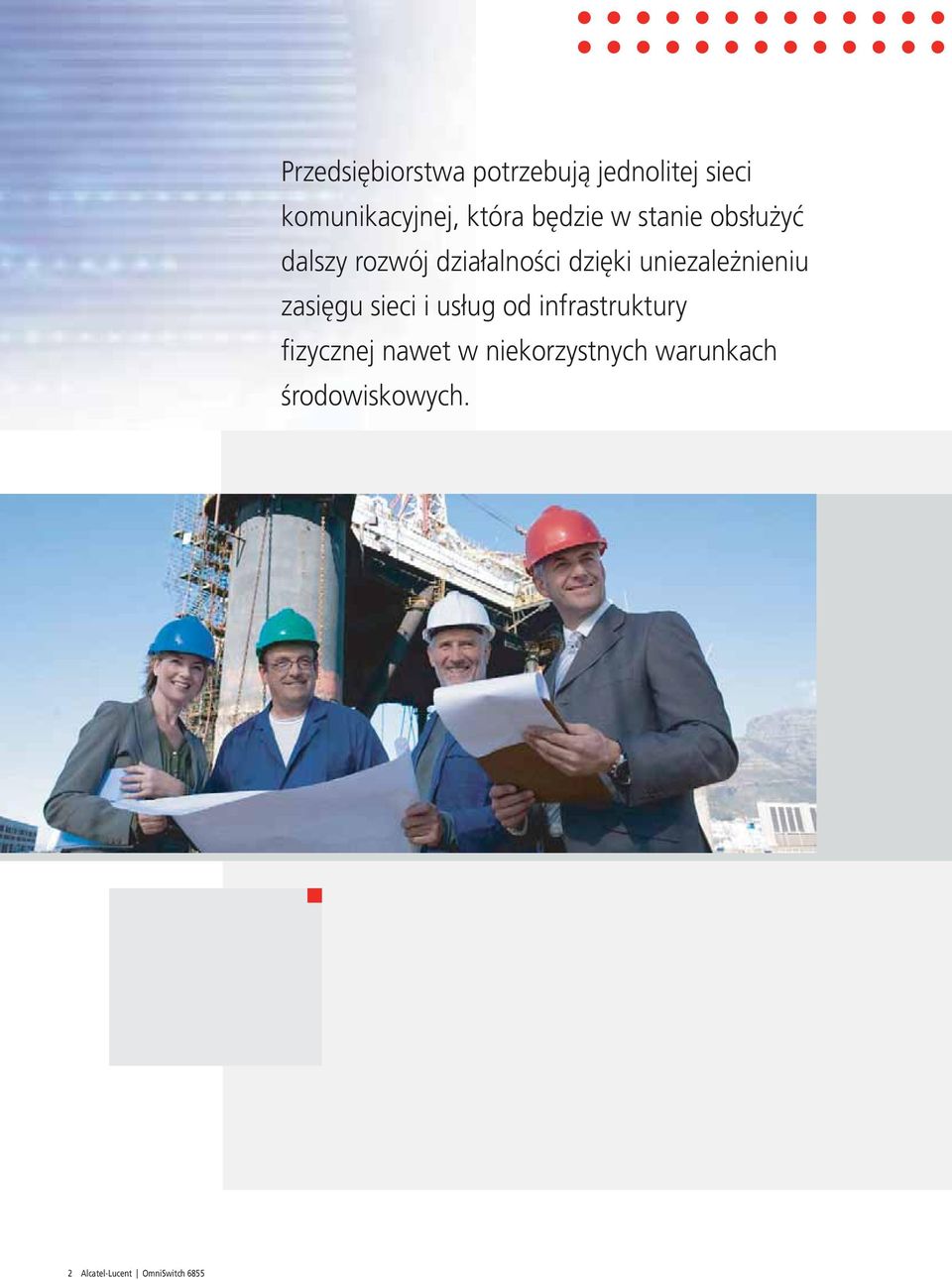

2 Przedsiębiorstwa potrzebują jednolitej sieci komunikacyjnej, która będzie w stanie obsłużyć dalszy rozwój działalności dzięki uniezależnieniu zasięgu sieci i usług od infrastruktury fizycznej nawet w niekorzystnych warunkach środowiskowych. 2 Alcatel-Lucent OmniSwitch 6855

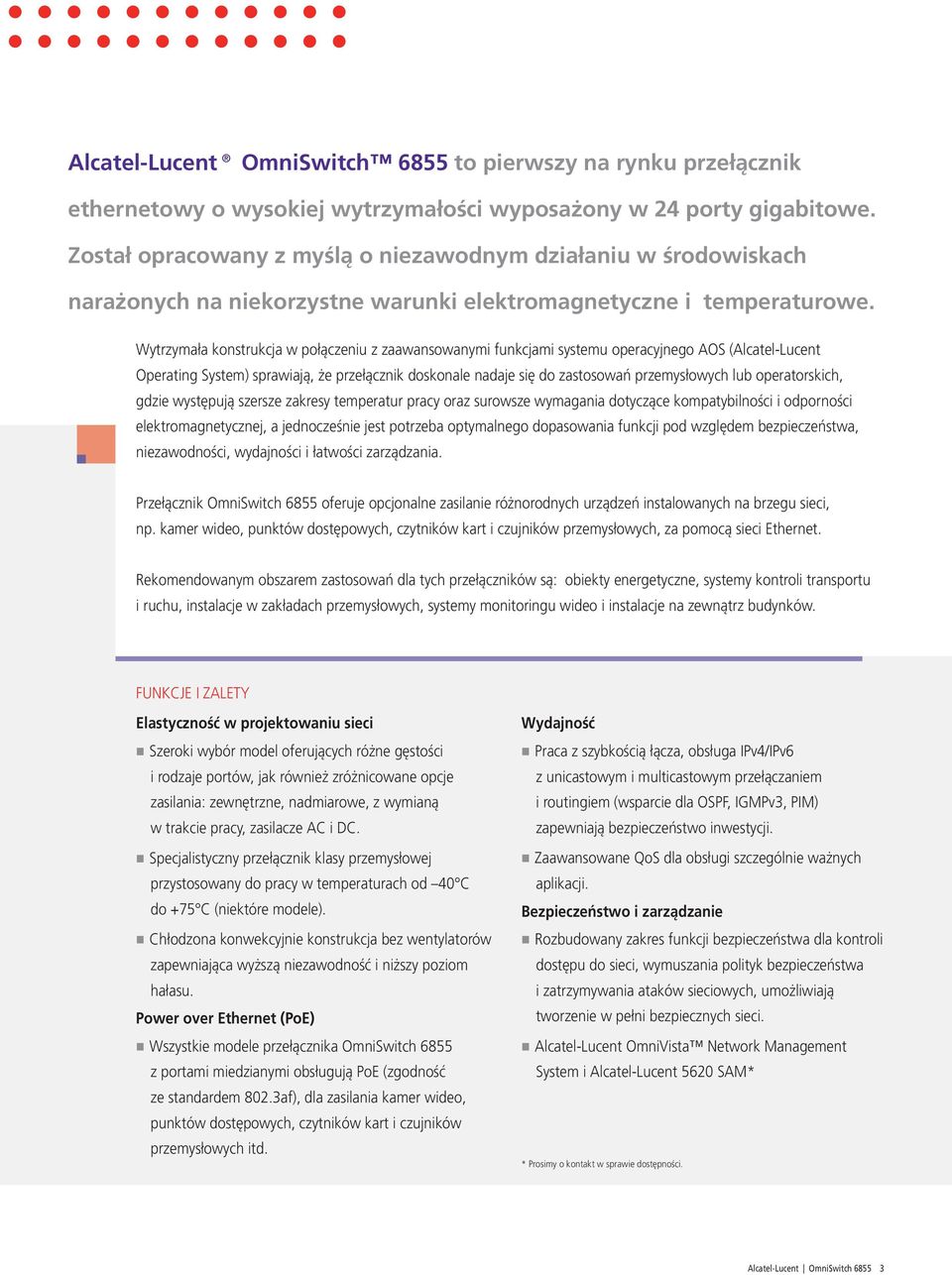

3 Alcatel-Lucent OmniSwitch 6855 to pierwszy na rynku przełącznik ethernetowy o wysokiej wytrzymałości wyposażony w 24 porty gigabitowe. Został opracowany z myślą o niezawodnym działaniu w środowiskach narażonych na niekorzystne warunki elektromagnetyczne i temperaturowe. Wytrzymała konstrukcja w połączeniu z zaawansowanymi funkcjami systemu operacyjnego AOS (Alcatel-Lucent Operating System) sprawiają, że przełącznik doskonale nadaje się do zastosowań przemysłowych lub operatorskich, gdzie występują szersze zakresy temperatur pracy oraz surowsze wymagania dotyczące kompatybilności i odporności elektromagnetycznej, a jednocześnie jest potrzeba optymalnego dopasowania funkcji pod względem bezpieczeństwa, niezawodności, wydajności i łatwości zarządzania. Przełącznik OmniSwitch 6855 oferuje opcjonalne zasilanie różnorodnych urządzeń instalowanych na brzegu sieci, np. kamer wideo, punktów dostępowych, czytników kart i czujników przemysłowych, za pomocą sieci Ethernet. Rekomendowanym obszarem zastosowań dla tych przełączników są: obiekty energetyczne, systemy kontroli transportu i ruchu, instalacje w zakładach przemysłowych, systemy monitoringu wideo i instalacje na zewnątrz budynków. FUNKCJE I ZALETY Elastyczność w projektowaniu sieci Szeroki wybór model oferujących różne gęstości i rodzaje portów, jak również zróżnicowane opcje zasilania: zewnętrzne, nadmiarowe, z wymianą w trakcie pracy, zasilacze AC i DC. Specjalistyczny przełącznik klasy przemysłowej przystosowany do pracy w temperaturach od 40 C do +75 C (niektóre modele). Chłodzona konwekcyjnie konstrukcja bez wentylatorów zapewniająca wyższą niezawodność i niższy poziom hałasu. Power over Ethernet (PoE) Wszystkie modele przełącznika OmniSwitch 6855 z portami miedzianymi obsługują PoE (zgodność ze standardem 802.3af), dla zasilania kamer wideo, punktów dostępowych, czytników kart i czujników przemysłowych itd. Wydajność Praca z szybkością łącza, obsługa IPv4/IPv6 z unicastowym i multicastowym przełączaniem i routingiem (wsparcie dla OSPF, IGMPv3, PIM) zapewniają bezpieczeństwo inwestycji. Zaawansowane QoS dla obsługi szczególnie ważnych aplikacji. Bezpieczeństwo i zarządzanie Rozbudowany zakres funkcji bezpieczeństwa dla kontroli dostępu do sieci, wymuszania polityk bezpieczeństwa i zatrzymywania ataków sieciowych, umożliwiają tworzenie w pełni bezpiecznych sieci. Alcatel-Lucent OmniVista Network Management System i Alcatel-Lucent 5620 SAM* * Prosimy o kontakt w sprawie dostępności. Alcatel-Lucent OmniSwitch

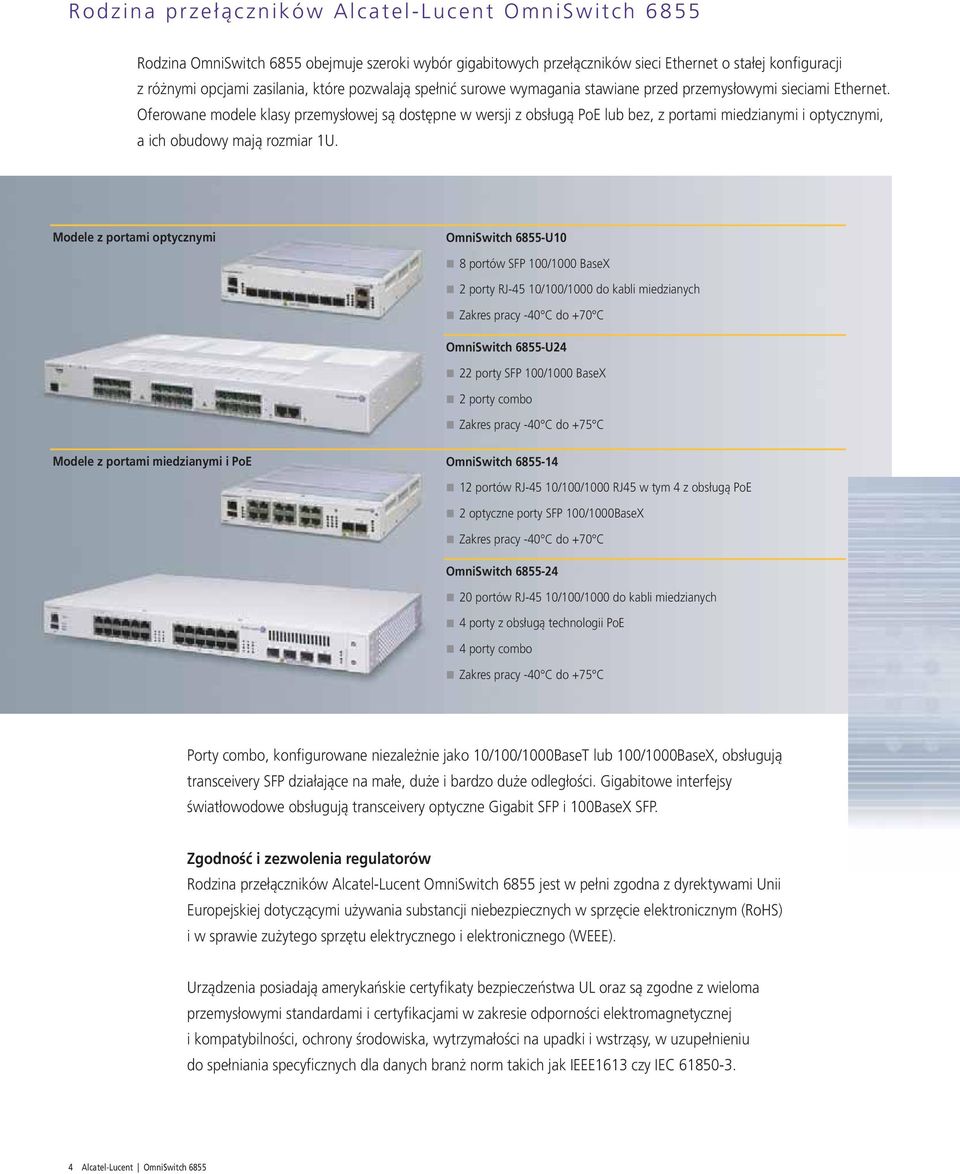

4 Rodzina przełączników Alcatel-Lucent OmniSwitch 6855 Rodzina OmniSwitch 6855 obejmuje szeroki wybór gigabitowych przełączników sieci Ethernet o stałej konfiguracji z różnymi opcjami zasilania, które pozwalają spełnić surowe wymagania stawiane przed przemysłowymi sieciami Ethernet. Oferowane modele klasy przemysłowej są dostępne w wersji z obsługą PoE lub bez, z portami miedzianymi i optycznymi, a ich obudowy mają rozmiar 1U. Modele z portami optycznymi OmniSwitch 6855-U10 8 portów SFP 100/1000 BaseX 2 porty RJ-45 10/100/1000 do kabli miedzianych Zakres pracy -40 C do +70 C OmniSwitch 6855-U24 22 porty SFP 100/1000 BaseX 2 porty combo Zakres pracy -40 C do +75 C Modele z portami miedzianymi i PoE OmniSwitch portów RJ-45 10/100/1000 RJ45 w tym 4 z obsługą PoE 2 optyczne porty SFP 100/1000BaseX Zakres pracy -40 C do +70 C OmniSwitch portów RJ-45 10/100/1000 do kabli miedzianych 4 porty z obsługą technologii PoE 4 porty combo Zakres pracy -40 C do +75 C Porty combo, konfigurowane niezależnie jako 10/100/1000BaseT lub 100/1000BaseX, obsługują transceivery SFP działające na małe, duże i bardzo duże odległości. Gigabitowe interfejsy światłowodowe obsługują transceivery optyczne Gigabit SFP i 100BaseX SFP. Zgodność i zezwolenia regulatorów Rodzina przełączników Alcatel-Lucent OmniSwitch 6855 jest w pełni zgodna z dyrektywami Unii Europejskiej dotyczącymi używania substancji niebezpiecznych w sprzęcie elektronicznym (RoHS) i w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Urządzenia posiadają amerykańskie certyfikaty bezpieczeństwa UL oraz są zgodne z wieloma przemysłowymi standardami i certyfikacjami w zakresie odporności elektromagnetycznej i kompatybilności, ochrony środowiska, wytrzymałości na upadki i wstrząsy, w uzupełnieniu do spełniania specyficznych dla danych branż norm takich jak IEEE1613 czy IEC Alcatel-Lucent OmniSwitch 6855

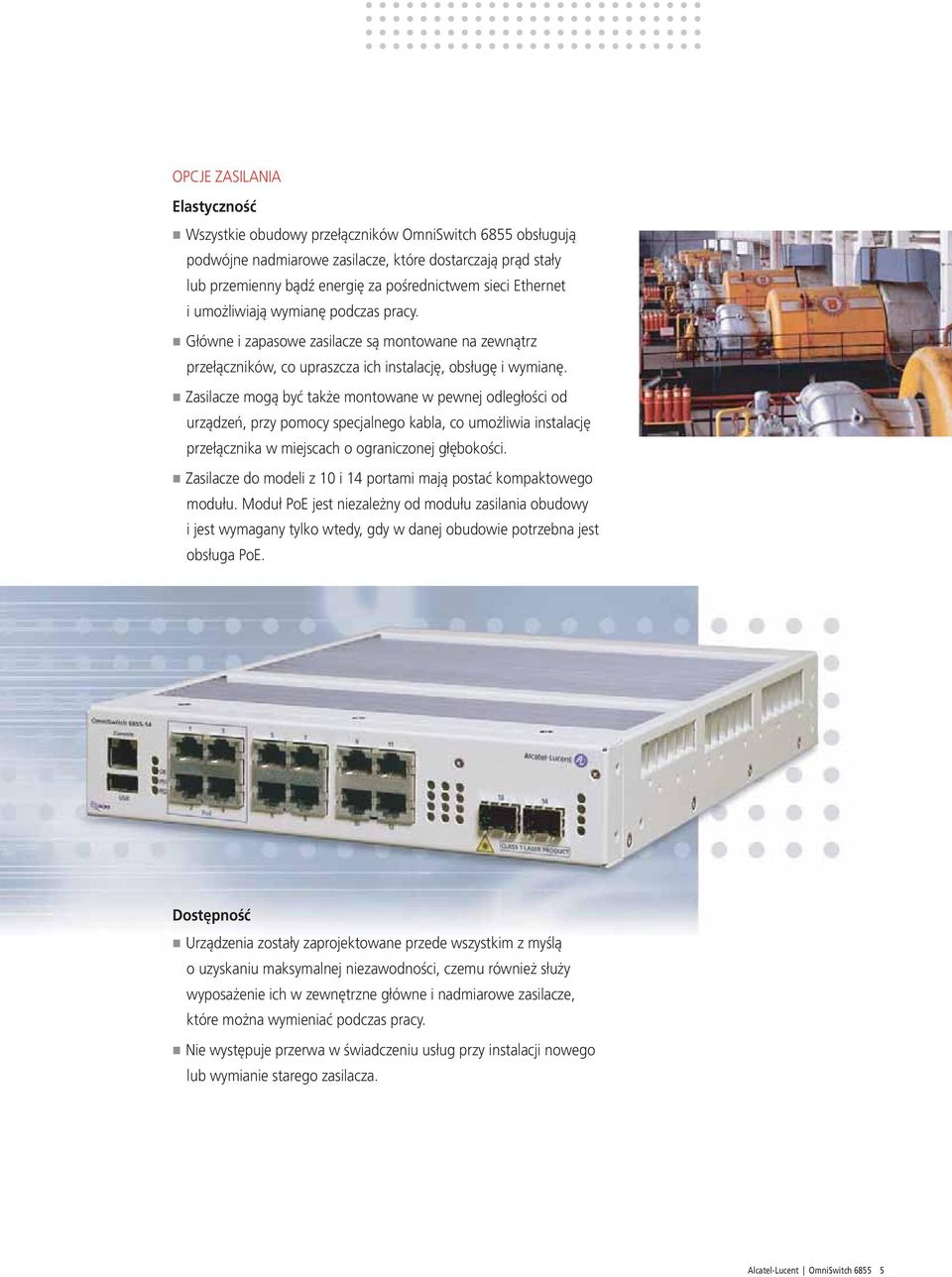

5 OPCJE ZASILANIA Elastyczność Wszystkie obudowy przełączników OmniSwitch 6855 obsługują podwójne nadmiarowe zasilacze, które dostarczają prąd stały lub przemienny bądź energię za pośrednictwem sieci Ethernet i umożliwiają wymianę podczas pracy. Główne i zapasowe zasilacze są montowane na zewnątrz przełączników, co upraszcza ich instalację, obsługę i wymianę. Zasilacze mogą być także montowane w pewnej odległości od urządzeń, przy pomocy specjalnego kabla, co umożliwia instalację przełącznika w miejscach o ograniczonej głębokości. Zasilacze do modeli z 10 i 14 portami mają postać kompaktowego modułu. Moduł PoE jest niezależny od modułu zasilania obudowy i jest wymagany tylko wtedy, gdy w danej obudowie potrzebna jest obsługa PoE. Dostępność Urządzenia zostały zaprojektowane przede wszystkim z myślą o uzyskaniu maksymalnej niezawodności, czemu również służy wyposażenie ich w zewnętrzne główne i nadmiarowe zasilacze, które można wymieniać podczas pracy. Nie występuje przerwa w świadczeniu usług przy instalacji nowego lub wymianie starego zasilacza. Alcatel-Lucent OmniSwitch

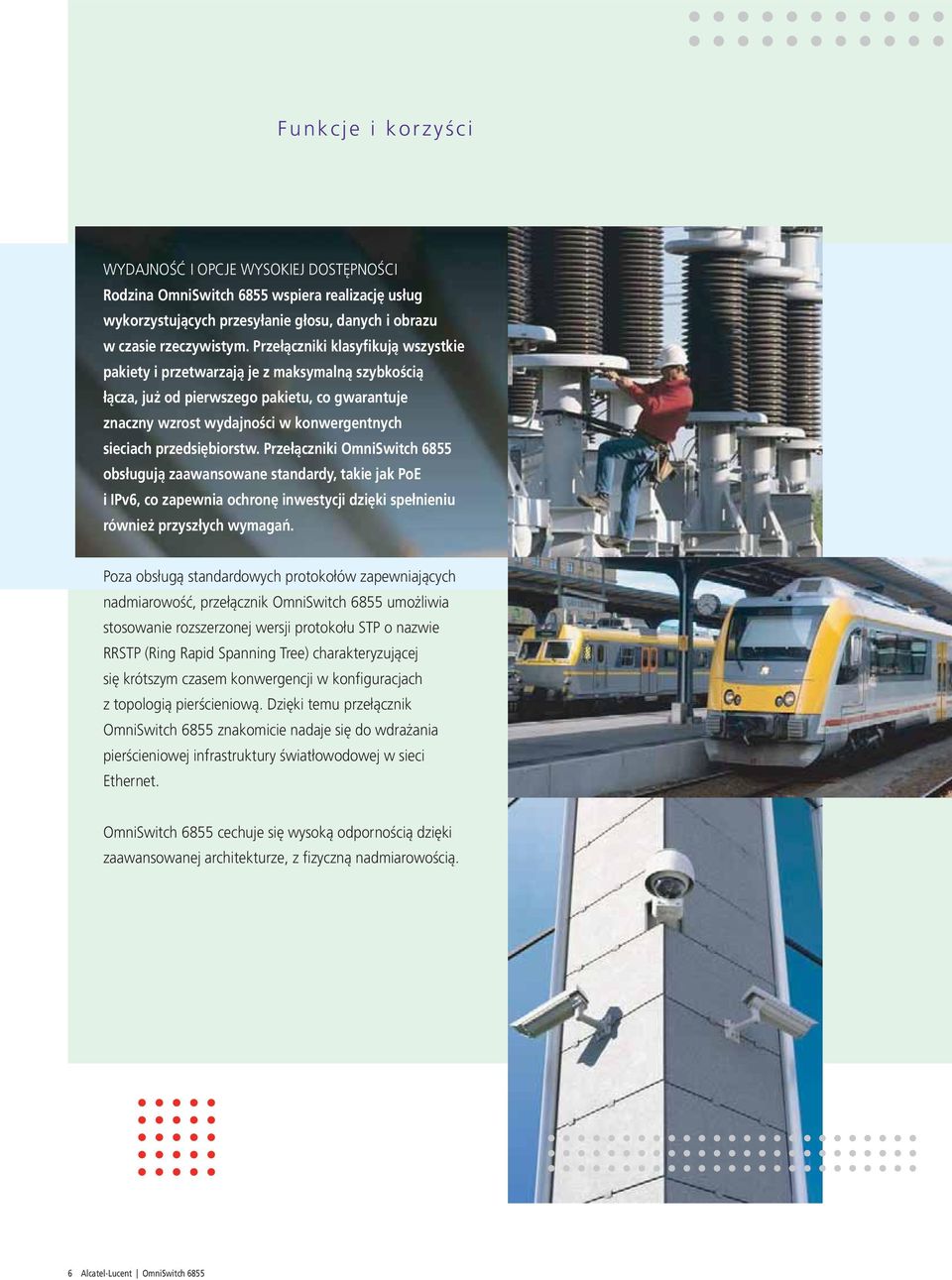

6 Funkcje i korzyści WYDAJNOŚĆ I OPCJE WYSOKIEJ DOSTĘPNOŚCI Rodzina OmniSwitch 6855 wspiera realizację usług wykorzystujących przesyłanie głosu, danych i obrazu w czasie rzeczywistym. Przełączniki klasyfikują wszystkie pakiety i przetwarzają je z maksymalną szybkością łącza, już od pierwszego pakietu, co gwarantuje znaczny wzrost wydajności w konwergentnych sieciach przedsiębiorstw. Przełączniki OmniSwitch 6855 obsługują zaawansowane standardy, takie jak PoE i IPv6, co zapewnia ochronę inwestycji dzięki spełnieniu również przyszłych wymagań. Poza obsługą standardowych protokołów zapewniających nadmiarowość, przełącznik OmniSwitch 6855 umożliwia stosowanie rozszerzonej wersji protokołu STP o nazwie RRSTP (Ring Rapid Spanning Tree) charakteryzującej się krótszym czasem konwergencji w konfiguracjach z topologią pierścieniową. Dzięki temu przełącznik OmniSwitch 6855 znakomicie nadaje się do wdrażania pierścieniowej infrastruktury światłowodowej w sieci Ethernet. OmniSwitch 6855 cechuje się wysoką odpornością dzięki zaawansowanej architekturze, z fizyczną nadmiarowością. 6 Alcatel-Lucent OmniSwitch 6855

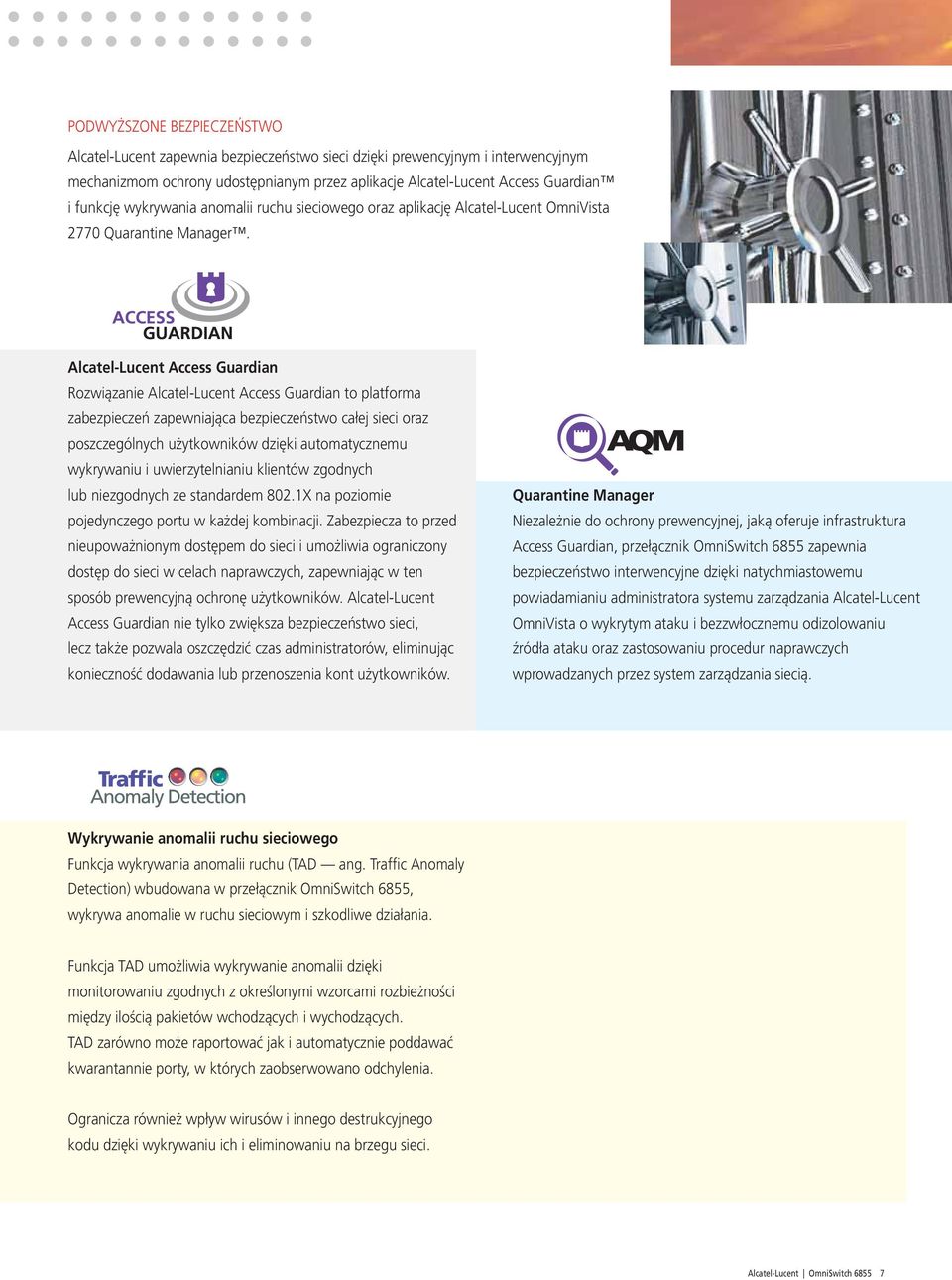

7 PODWYŻSZONE BEZPIECZEŃSTWO Alcatel-Lucent zapewnia bezpieczeństwo sieci dzięki prewencyjnym i interwencyjnym mechanizmom ochrony udostępnianym przez aplikacje Alcatel-Lucent Access Guardian i funkcję wykrywania anomalii ruchu sieciowego oraz aplikację Alcatel-Lucent OmniVista 2770 Quarantine Manager. Alcatel-Lucent Access Guardian Rozwiązanie Alcatel-Lucent Access Guardian to platforma zabezpieczeń zapewniająca bezpieczeństwo całej sieci oraz poszczególnych użytkowników dzięki automatycznemu wykrywaniu i uwierzytelnianiu klientów zgodnych lub niezgodnych ze standardem 802.1X na poziomie pojedynczego portu w każdej kombinacji. Zabezpiecza to przed nieupoważnionym dostępem do sieci i umożliwia ograniczony dostęp do sieci w celach naprawczych, zapewniając w ten sposób prewencyjną ochronę użytkowników. Alcatel-Lucent Access Guardian nie tylko zwiększa bezpieczeństwo sieci, lecz także pozwala oszczędzić czas administratorów, eliminując konieczność dodawania lub przenoszenia kont użytkowników. Quarantine Manager Niezależnie do ochrony prewencyjnej, jaką oferuje infrastruktura Access Guardian, przełącznik OmniSwitch 6855 zapewnia bezpieczeństwo interwencyjne dzięki natychmiastowemu powiadamianiu administratora systemu zarządzania Alcatel-Lucent OmniVista o wykrytym ataku i bezzwłocznemu odizolowaniu źródła ataku oraz zastosowaniu procedur naprawczych wprowadzanych przez system zarządzania siecią. Wykrywanie anomalii ruchu sieciowego Funkcja wykrywania anomalii ruchu (TAD ang. Traffic Anomaly Detection) wbudowana w przełącznik OmniSwitch 6855, wykrywa anomalie w ruchu sieciowym i szkodliwe działania. Funkcja TAD umożliwia wykrywanie anomalii dzięki monitorowaniu zgodnych z określonymi wzorcami rozbieżności między ilością pakietów wchodzących i wychodzących. TAD zarówno może raportować jak i automatycznie poddawać kwarantannie porty, w których zaobserwowano odchylenia. Ogranicza również wpływ wirusów i innego destrukcyjnego kodu dzięki wykrywaniu ich i eliminowaniu na brzegu sieci. Alcatel-Lucent OmniSwitch

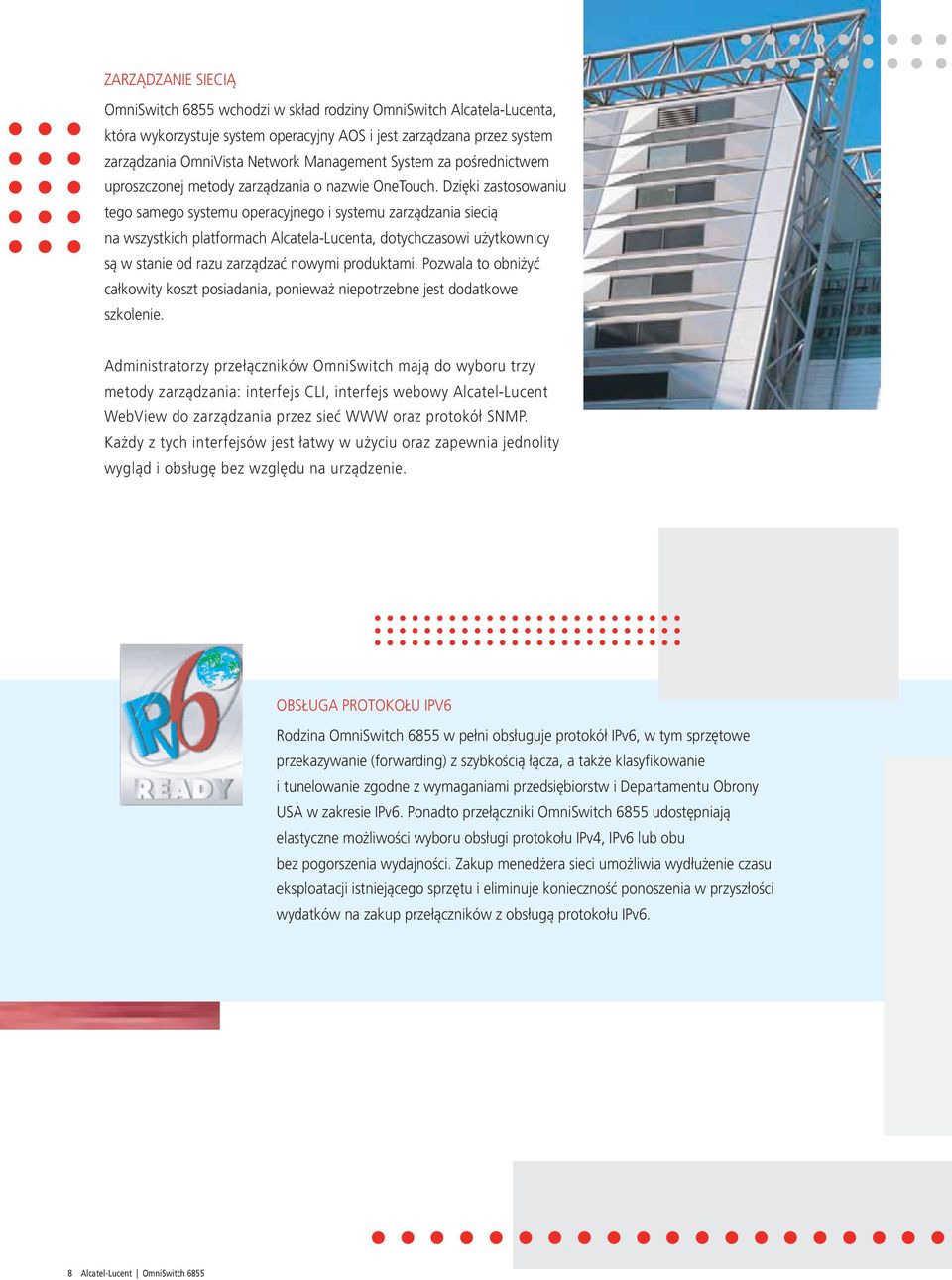

8 ZARZĄDZANIE SIECIĄ OmniSwitch 6855 wchodzi w skład rodziny OmniSwitch Alcatela-Lucenta, która wykorzystuje system operacyjny AOS i jest zarządzana przez system zarządzania OmniVista Network Management System za pośrednictwem uproszczonej metody zarządzania o nazwie OneTouch. Dzięki zastosowaniu tego samego systemu operacyjnego i systemu zarządzania siecią na wszystkich platformach Alcatela-Lucenta, dotychczasowi użytkownicy są w stanie od razu zarządzać nowymi produktami. Pozwala to obniżyć całkowity koszt posiadania, ponieważ niepotrzebne jest dodatkowe szkolenie. Administratorzy przełączników OmniSwitch mają do wyboru trzy metody zarządzania: interfejs CLI, interfejs webowy Alcatel-Lucent WebView do zarządzania przez sieć WWW oraz protokół SNMP. Każdy z tych interfejsów jest łatwy w użyciu oraz zapewnia jednolity wygląd i obsługę bez względu na urządzenie. OBSŁUGA PROTOKOŁU IPV6 Rodzina OmniSwitch 6855 w pełni obsługuje protokół IPv6, w tym sprzętowe przekazywanie (forwarding) z szybkością łącza, a także klasyfikowanie i tunelowanie zgodne z wymaganiami przedsiębiorstw i Departamentu Obrony USA w zakresie IPv6. Ponadto przełączniki OmniSwitch 6855 udostępniają elastyczne możliwości wyboru obsługi protokołu IPv4, IPv6 lub obu bez pogorszenia wydajności. Zakup menedżera sieci umożliwia wydłużenie czasu eksploatacji istniejącego sprzętu i eliminuje konieczność ponoszenia w przyszłości wydatków na zakup przełączników z obsługą protokołu IPv6. 8 Alcatel-Lucent OmniSwitch 6855

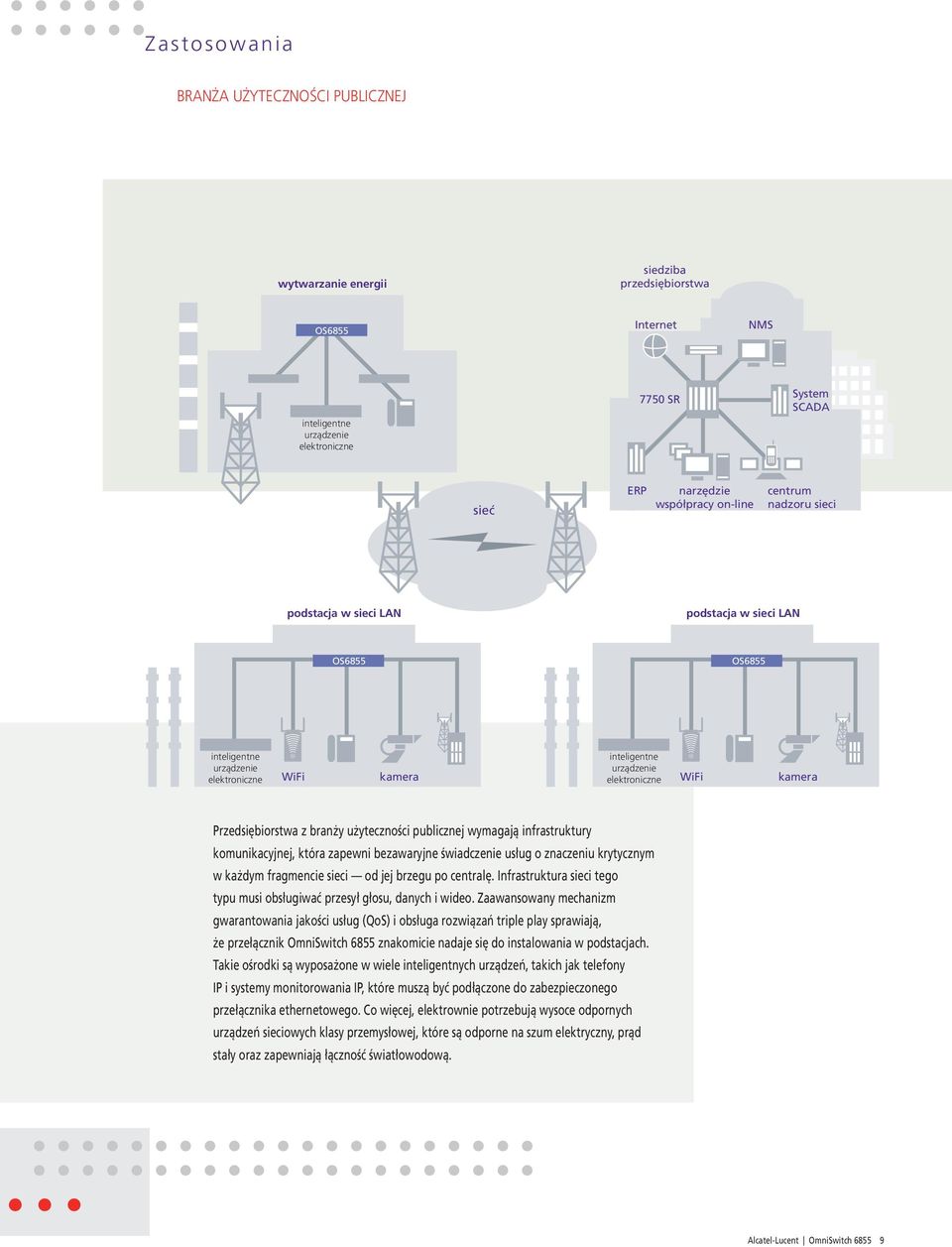

9 Zastosowania BRANŻA UŻYTECZNOŚCI PUBLICZNEJ wytwarzanie energii siedziba przedsiębiorstwa Internet NMS inteligentne urządzenie elektroniczne 7750 SR System SCADA sieć ERP narzędzie współpracy on-line centrum nadzoru sieci podstacja w sieci LAN podstacja w sieci LAN inteligentne urządzenie elektroniczne WiFi kamera inteligentne urządzenie elektroniczne WiFi kamera Przedsiębiorstwa z branży użyteczności publicznej wymagają infrastruktury komunikacyjnej, która zapewni bezawaryjne świadczenie usług o znaczeniu krytycznym w każdym fragmencie sieci od jej brzegu po centralę. Infrastruktura sieci tego typu musi obsługiwać przesył głosu, danych i wideo. Zaawansowany mechanizm gwarantowania jakości usług (QoS) i obsługa rozwiązań triple play sprawiają, że przełącznik OmniSwitch 6855 znakomicie nadaje się do instalowania w podstacjach. Takie ośrodki są wyposażone w wiele inteligentnych urządzeń, takich jak telefony IP i systemy monitorowania IP, które muszą być podłączone do zabezpieczonego przełącznika ethernetowego. Co więcej, elektrownie potrzebują wysoce odpornych urządzeń sieciowych klasy przemysłowej, które są odporne na szum elektryczny, prąd stały oraz zapewniają łączność światłowodową. Alcatel-Lucent OmniSwitch

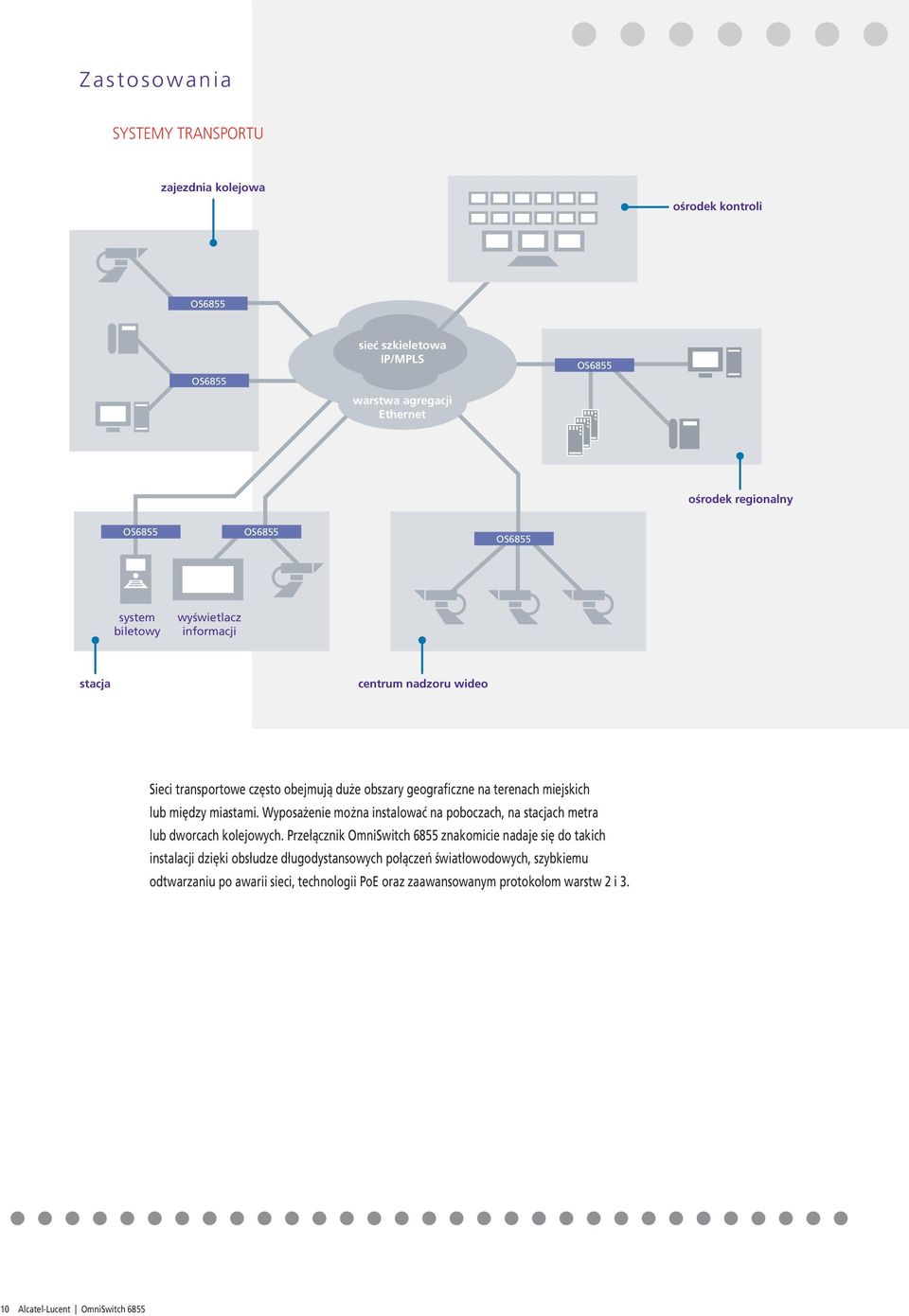

10 Zastosowania SYSTEMY TRANSPORTU zajezdnia kolejowa ośrodek kontroli sieć szkieletowa IP/MPLS warstwa agregacji Ethernet ośrodek regionalny system biletowy wyświetlacz informacji stacja centrum nadzoru wideo Sieci transportowe często obejmują duże obszary geograficzne na terenach miejskich lub między miastami. Wyposażenie można instalować na poboczach, na stacjach metra lub dworcach kolejowych. Przełącznik OmniSwitch 6855 znakomicie nadaje się do takich instalacji dzięki obsłudze długodystansowych połączeń światłowodowych, szybkiemu odtwarzaniu po awarii sieci, technologii PoE oraz zaawansowanym protokołom warstw 2 i Alcatel-Lucent OmniSwitch 6855

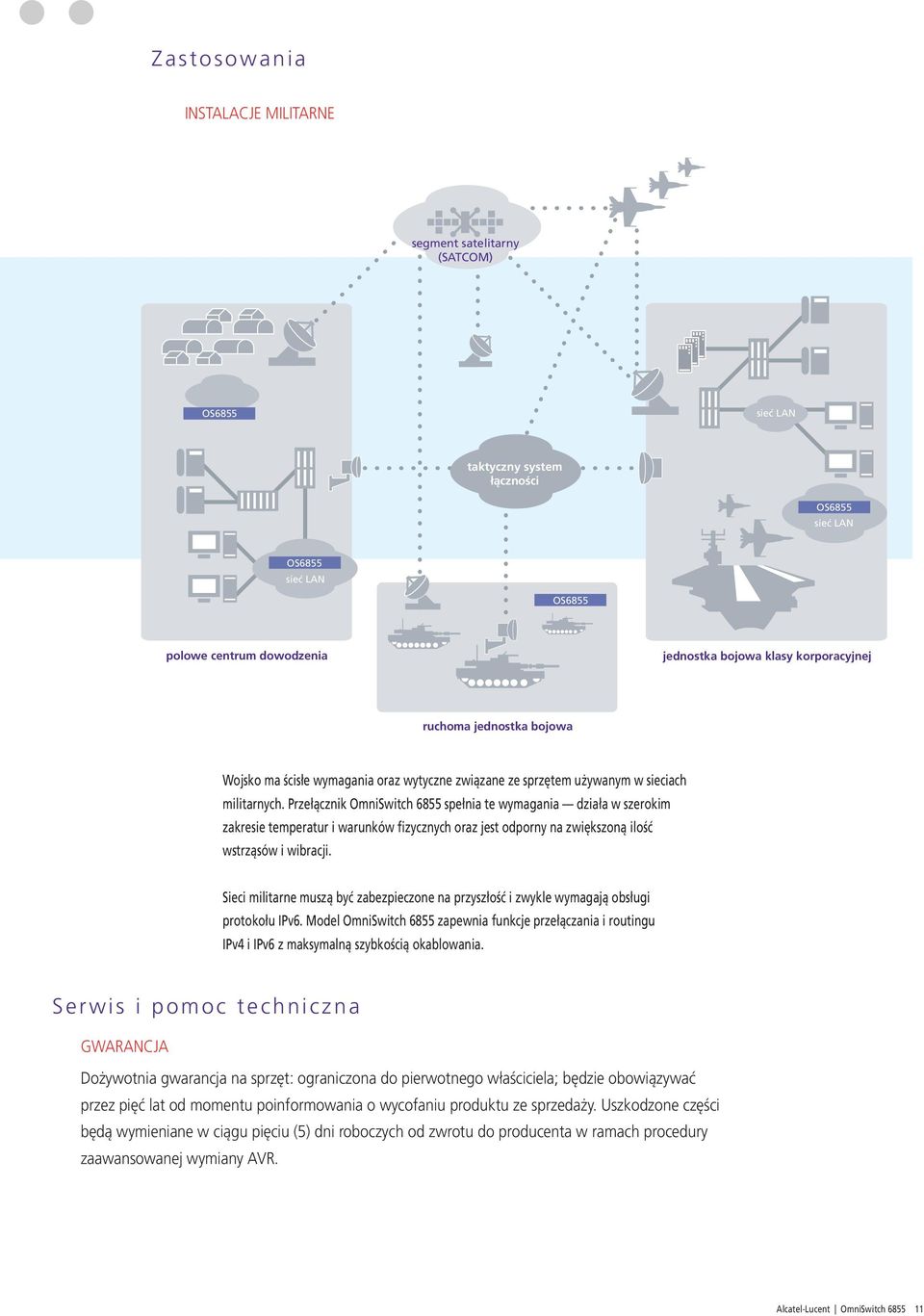

11 Zastosowania INSTALACJE MILITARNE segment satelitarny (SATCOM) sieć LAN taktyczny system łączności sieć LAN sieć LAN polowe centrum dowodzenia jednostka bojowa klasy korporacyjnej ruchoma jednostka bojowa Wojsko ma ścisłe wymagania oraz wytyczne związane ze sprzętem używanym w sieciach militarnych. Przełącznik OmniSwitch 6855 spełnia te wymagania działa w szerokim zakresie temperatur i warunków fizycznych oraz jest odporny na zwiększoną ilość wstrząsów i wibracji. Sieci militarne muszą być zabezpieczone na przyszłość i zwykle wymagają obsługi protokołu IPv6. Model OmniSwitch 6855 zapewnia funkcje przełączania i routingu IPv4 i IPv6 z maksymalną szybkością okablowania. Serwis i pomoc techniczna GWARANCJA Dożywotnia gwarancja na sprzęt: ograniczona do pierwotnego właściciela; będzie obowiązywać przez pięć lat od momentu poinformowania o wycofaniu produktu ze sprzedaży. Uszkodzone części będą wymieniane w ciągu pięciu (5) dni roboczych od zwrotu do producenta w ramach procedury zaawansowanej wymiany AVR. Alcatel-Lucent OmniSwitch

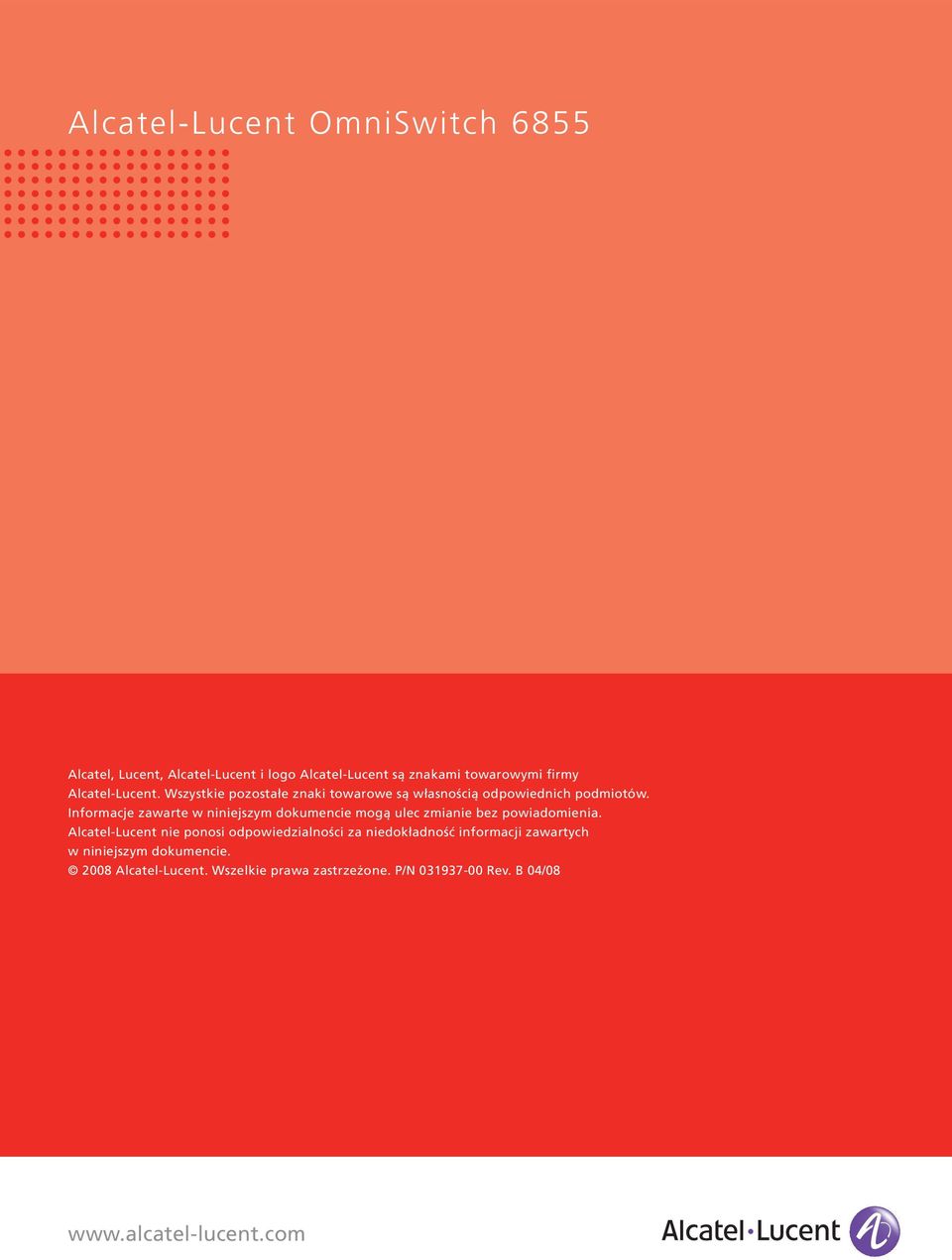

12 Alcatel-Lucent OmniSwitch 6855 Alcatel, Lucent, Alcatel-Lucent i logo Alcatel-Lucent są znakami towarowymi firmy Alcatel-Lucent. Wszystkie pozostałe znaki towarowe są własnością odpowiednich podmiotów. Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. Alcatel-Lucent nie ponosi odpowiedzialności za niedokładność informacji zawartych w niniejszym dokumencie Alcatel-Lucent. Wszelkie prawa zastrzeżone. P/N Rev. B 04/08
