1 Kolektory słoneczne i kotły na biomasę dla mieszkańców Gminy Janowiec

2 KADM SOLITUONS Sp. z o.o. ul. Sokola Tarnobrzeg

3 Projekt będzie realizowany przez Gminę Janowiec ze środków pochodzących z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Lubelskiego na lata , Działanie 6.2 Energia przyjazna środowisku.

4 Dofinansowanie Do 85% wartości kosztów kwalifikowanych Wkład własny mieszkańców min 15% wartości kosztów całkowitych

5 Uczestnicy projektu: - Mieszkańcy Gminy Janowiec - Gmina Janowiec budynki użyteczności publicznej

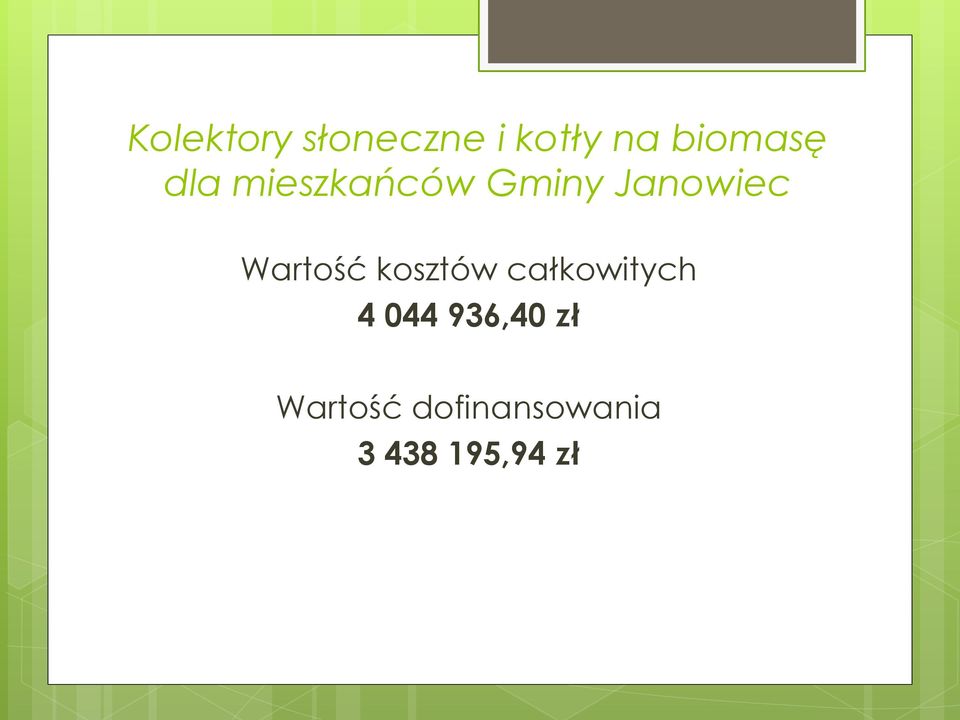

6 Wartość kosztów całkowitych ,40 zł Wartość dofinansowania ,94 zł

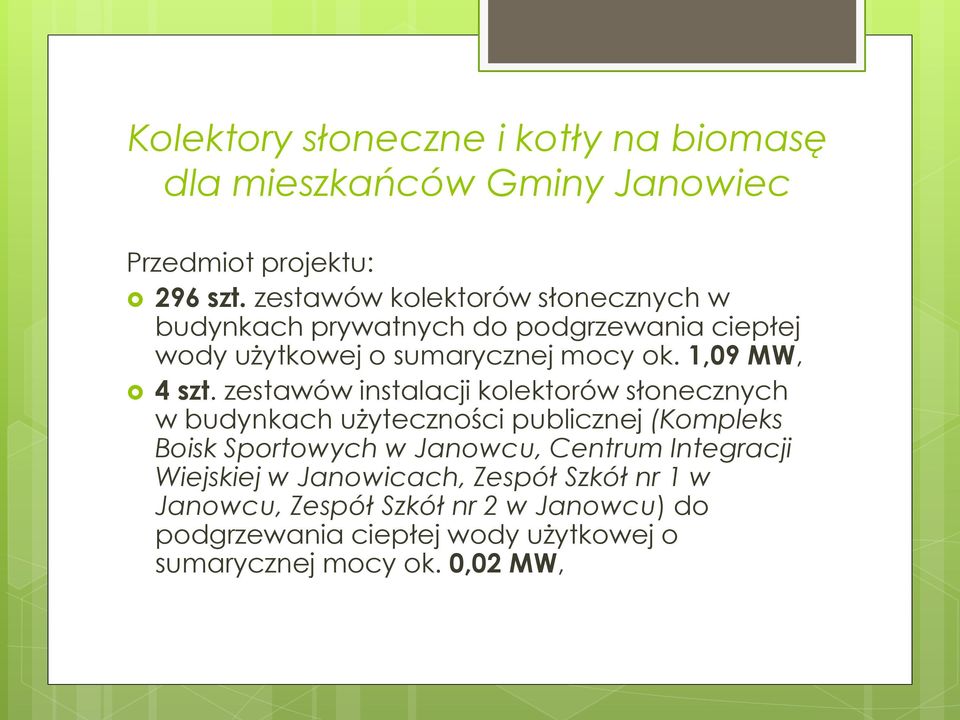

7 Przedmiot projektu: 296 szt. zestawów kolektorów słonecznych w budynkach prywatnych do podgrzewania ciepłej wody użytkowej o sumarycznej mocy ok. 1,09 MW, 4 szt. zestawów instalacji kolektorów słonecznych w budynkach użyteczności publicznej (Kompleks Boisk Sportowych w Janowcu, Centrum Integracji Wiejskiej w Janowicach, Zespół Szkół nr 1 w Janowcu, Zespół Szkół nr 2 w Janowcu) do podgrzewania ciepłej wody użytkowej o sumarycznej mocy ok. 0,02 MW,

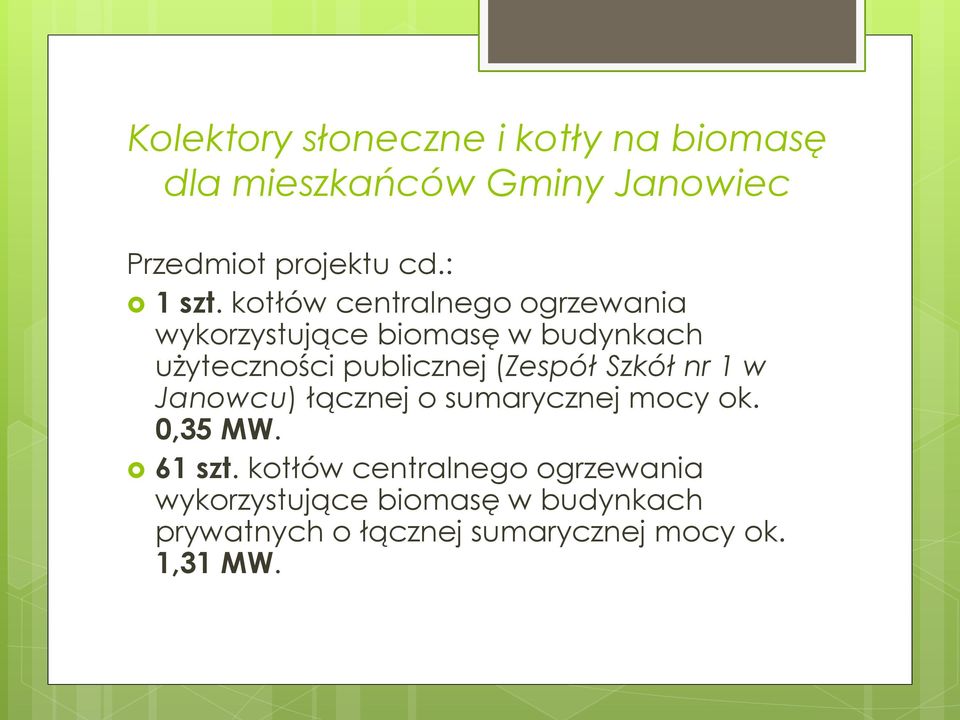

8 Przedmiot projektu cd.: 1 szt. kotłów centralnego ogrzewania wykorzystujące biomasę w budynkach użyteczności publicznej (Zespół Szkół nr 1 w Janowcu) łącznej o sumarycznej mocy ok. 0,35 MW. 61 szt. kotłów centralnego ogrzewania wykorzystujące biomasę w budynkach prywatnych o łącznej sumarycznej mocy ok. 1,31 MW.

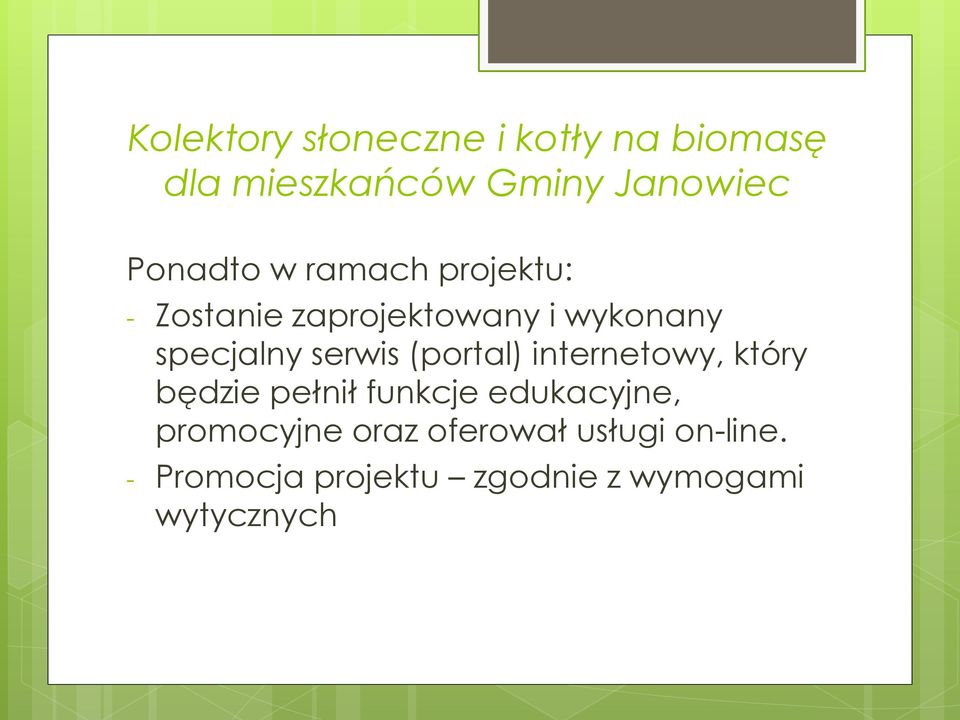

9 Ponadto w ramach projektu: - Zostanie zaprojektowany i wykonany specjalny serwis (portal) internetowy, który będzie pełnił funkcje edukacyjne, promocyjne oraz oferował usługi on-line. - Promocja projektu zgodnie z wymogami wytycznych

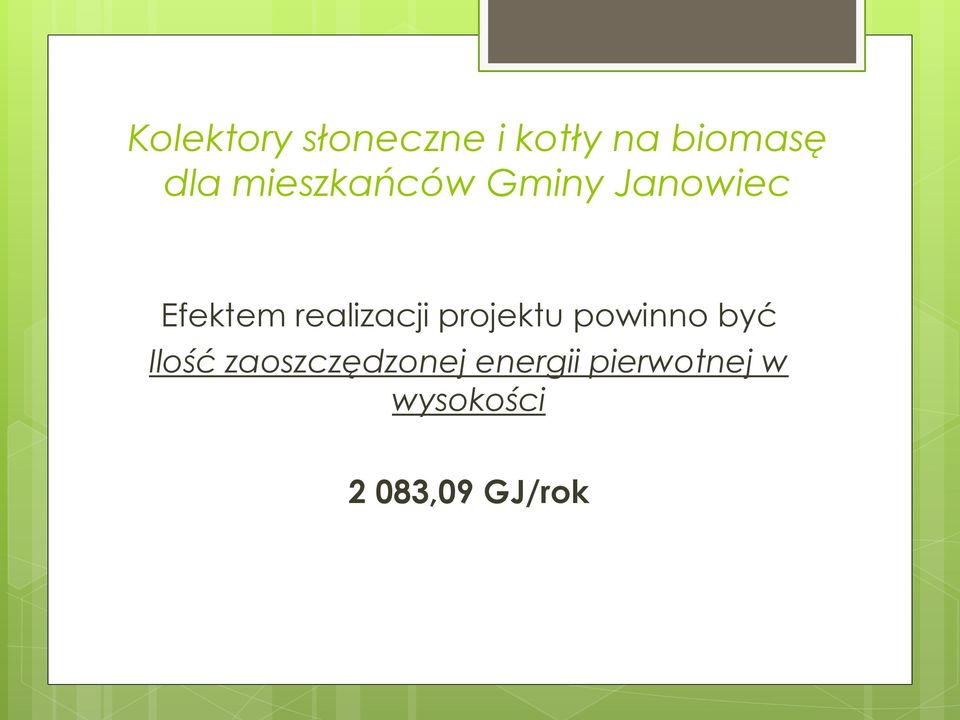

10 Efektem realizacji projektu powinno być Ilość zaoszczędzonej energii pierwotnej w wysokości 2 083,09 GJ/rok

11 Uczestnicy na zasadzie pomocy publicznej: - Przedsiębiorstwa - Obiekty mieszkalne w których prowadzona jest działalność gospodarcza

12 Zebranie ankiet i deklaracji uczestników projektu Zakończone Przygotowanie dokumentacji aplikacyjnej - proces oceny wniosków Zakończone Przyznanie dotacji - podpisywanie umów z mieszkańcami Zakończone

13 Przygotowanie i przeprowadzenie procedury przetargowej Podpisanie umowy z wykonawcą i montaż kolektorów słonecznych Realizacja i rozliczenie projektu

14 Zasady uczestnictwa: - Chęć zamontowania na swoim budynku mieszkalnym kolektorów słonecznych lub pieców na biomasę

15 - Złożenie ankiety doboru instalacji solarnej lub pieców na biomasę - Złożenie deklaracji uczestnictwa w projekcie - Podpisanie umów w ramach projektu

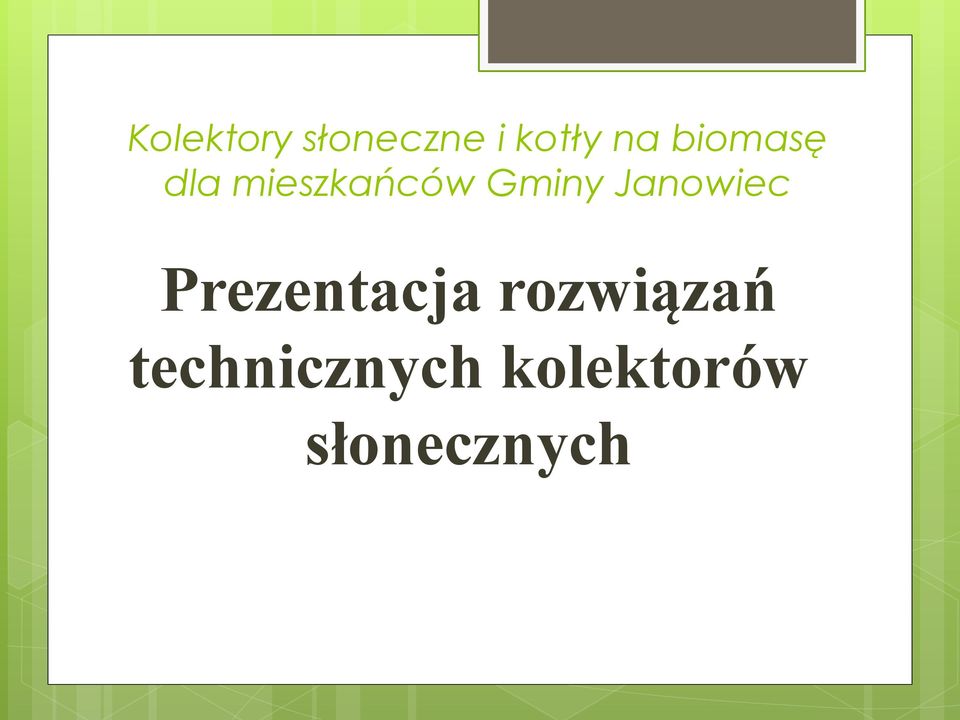

16 Prezentacja rozwiązań technicznych kolektorów słonecznych

17

18 Projekt znajduje się w rejonie najwyższego rocznego promieniowania słonecznego w Polsce. Suma usłonecznienia rocznego w rejonie gminy jest bardzo wysoka i kształtuje się na poziomie godzin w ciągu roku, średnie sumy roczne promieniowania wahają się w okolicy 1000 kwh/m 2 /rok.

19 Zastosowana w piecach technologia grzewcza ma zagwarantować, że źródłem zasilania będą paliwa pochodzące wyłącznie z odnawialnych źródeł energii (tj. pellets i brykiety uzyskane wyłącznie z surowców odnawialnych, zrębki, odpady drzewne, słoma, itp).

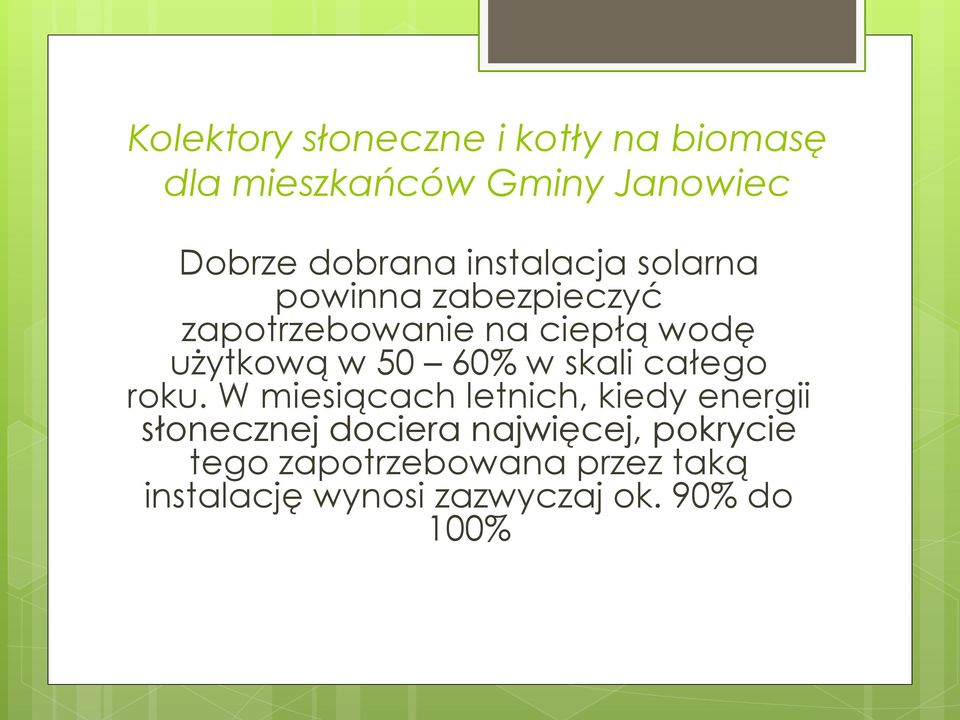

20 Dobrze dobrana instalacja solarna powinna zabezpieczyć zapotrzebowanie na ciepłą wodę użytkową w 50 60% w skali całego roku. W miesiącach letnich, kiedy energii słonecznej dociera najwięcej, pokrycie tego zapotrzebowana przez taką instalację wynosi zazwyczaj ok. 90% do 100%

21

22 Wstępna specyfikacja kotłów ma biomasę: Pojedynczy piec C.O. na biomasę (zestaw) będzie zawierał: piec C.O. opalany biomasą (pellet); zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca i zasobnik ciepłej wody; zasobnik ciepłej wody użytkowej; zespół pompowy wraz ze sterowaniem; komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną niezbędny do podłączenia wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika cwu; układ podtrzymania napięcia przy braku zasilania zewnętrznego przez okres min. 3 h wraz z sygnalizacją braku zasilania (sygnał dźwiękowy i świetlny).

23 Specyfikacja pieców CO biomasę i elementów towarzyszących: piec na paliwo podstawowe: pellet o mocy odpowiedniej do pokrycia 100% zapotrzebowania na ogrzewanie budynku oraz uzupełnieniu zapotrzebowania na c.w.u.; piece zgazowujące z ceramiczną komorą spalania (dopuszcza się komorę spalania z innych materiałów odpornych na korozję); sprawność nominalna nie mniejsza niż 80%;

24 kotły na biomasę powinny być podłączone przez armaturę hydrauliczną z wbudowanym zaworem termoregulacyjnym, pompą obiegową, zaworem zwrotnym, kulowych zaworów odcinających oraz tarczowych termometrów. Maksymalne ciśnienie robocze 0,25 MPa, nadciśnienie obliczeniowe 0,25 MPa, maksymalna temperatura robocza 100 C (urządzenie typu Laddomat 21 lub równoważne) albo zawór termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 65ºC. Temperatura robocza kotła musi być utrzymywana na stałym poziomie C. wkład kominowy o średnicy dobranej do mocy pieca i wysokości komina kompletny, wraz z wyczystkami, kształtkami oraz układem odprowadzania kondensatu z wkładu,

25 zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca: Zabezpieczenie antykorozyjne zbiornika c.w.u. emalią ceramiczną; Płaszcz zewnętrzny izolowany termicznie; Wbudowany termometr w zbiornik lub na instalacji c.w.u. i c.o.; Ciśnienie robocze: zasobnik 8 bar; Zewnętrzny płaszcz zbiornika z tworzywa sztucznego lub metalowy malowany;

26 Zespół pompowy wraz ze sterowaniem: pompa obiegowa c.o. ze sterowaniem; czujniki temperatury; manometr; automatyczna regulacja obrotów pompy; automatyczne odpowietrzanie; zawór bezpieczeństwa 6 bar; izolacja termiczna;

27 układ automatyki (sterownik) powinien spełnić następujące funkcje: sterować pracą stacji pompowej w zależności od pracy pieca lub pracy ze zbiornika buforowego; sterowanie armaturą w zależności od temperatury wody C.O. oraz temperatury zbiornika buforowego wyliczać dzienną oraz sumaryczną energię wytworzoną przez piec.

28 Komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną (jeśli wymagana) niezbędny do podłączeni wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika cwu: orurowanie z rur stalowych lub miedzianych; rury muszą być przeznaczonych do stosowania w instalacjach sanitarnych; łączenie rur miedzianych przy użyciu kształtek miedzianych, lutem twardym; łączenie rur stalowych przy użyciu kształtek lub spawane; automatyczny zawór mieszający wodę powrotną zabezpieczający piec przed dopływem zbyt zimnej; wody powrotnej z instalacji c.o.

29 Układ podtrzymania napięcia przy braku zasilania zewnętrznego przez okres min. 3 h wraz z sygnalizacją braku zasilania (sygnał dźwiękowy i świetlny): zasilacz awaryjny o przebiegu wyjściowym siunusoidalnym o pojemności wystarczającej do podtrzymania pracy układu przez okres min. 3 h.

30 serwis (portal) internetowy: Bazę wiedzy dotyczącą odnawialnych źródeł energii ze szczególnym uwzględnieniem kolektorów słonecznych i pieców na biomasę, Informacje promujące rozwiązania, usługi i produkty czystej energii ze szczególnym uwzględnieniem obszarów peryferyjnych województwa, Szczegółowe informacje o Projekcie wraz z galerią zdjęć z realizacji, Informacje meteorologiczne wraz z prognozą dla obszaru, Formularze za pośrednictwem których użytkownicy będą mogli dokonywać transakcji on-line - uwagi i skargi, zapytania, zgłoszenia awarii itp., Wyliczenia (kalkulator) redukcji zanieczyszczeń powietrza uzyskanej dzięki realizacji Projektu oraz energii uzyskanej dzięki OZE,

31 Pytania i odpowiedzi

32 KONTAKT Bogusław Szpyt

33 Dziękujemy za uwagę Zapraszamy do uczestnictwa w projekcie
