1 WĘZEŁ PRZESIADKOWY: WYSOKA BRAMA, PLAC JEDNOŚCI SŁOWIAŃSKIEJ Nawierzchnia placu: Katalogowe płyty wielkoformatowe typu Semmelrock (lub równoważne) o wymiarach: 750 x 500 mm gr. 100 mm. Technologia PLAINCRETE, kolor bello. Rysunek w nawierzchni placu wykonany z płaskowników z blachy stalowej. Elementy małej architektury Wiata przystankowa wariant 1 Wiaty zaprojektowane na bazie modelu HUT Metalco, inspirowane Padova Railway Station we Włoszech. Konstrukcja nośna w postaci słupów z profili zamkniętych 150 x 100 mm, przez które następuje przytwierdzenie do podłoża. Wykonana ze stali typu Corten. Rozstaw słupów 2760 mm (jeden moduł = 1380 mm). Dach prosty o szerokości 1695 mm (wiata jednostronna). Zadaszenie ze szkła bezpiecznego z naniesionym rysunkiem chroniącym przed nadmiernym słońcem w okresie letnim. Wiata miedzy torowiskiem a przystankiem autobusowym (jezdnia) podwójna - przelotowa z szklanymi panelami bocznymi oraz środkowymi panelami na informacje typu rozkład jazdy. Wiata miedzy torowiskiem a istniejąca zielenią jednostronna. Oszklenie ścian tylnych i bocznych wykonane z arkusza szkła bezpiecznego 5+5 mm, które przymocowane są od dołu do belki poprzecznej za pomocą pochwytów oraz od góry do elementu konstrukcji dachu, również za pomocą pochwytów. Na przeszklonych ścianach wiaty rysunki obrazujące historie Olsztyna lub informacje dotyczące historycznych murów miejskich. Wiata połączona z dodatkowym rzędem podświetlanych paneli informacyjnych tworzących wraz z wiatą korytarz/tunel historii. Wody opadowe gromadzone są w rynnie będącej częścią profilu dachowego, a następnie odprowadzane wewnątrz słupów. Długość wiat: 27,6 m (20 modułów), wysokość: 2575 mm, szerokość: 1695 mm (wiata jednostronna), 3400 mm (wiata dwustronna przelotowa). Rys.1 Padova Railway Station, Padova Włochy [ Rys.2 Wiata przystankowa typu HUT Metalco Sp.A. BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 1

2 Rys. 3 Wiata przystankowa typu HUT Metalco Sp.A. - wymiary Wiata przystankowa wariant 2 Wiaty przystankowe na bazie modelu katalogowego Regio MMcite, wiata jednostronna oraz przelotowa. Na konstrukcji nośnej wykonanej ze stali ocynkowanej malowanej proszkowo na kolor RAL 7016 z elementami z Cortenu, z dachem prostym przeszklonym. Tylna ściana wiaty jednostronnej oraz panele boczne wykonane ze szkła bezpiecznego. W ścianie bocznej podświetlana witryna reklamowa. Wymiary wiaty: Wiata jednostronna: szerokość 1845 mm, wysokość 2675 mm, długość ok 25 m (rozstaw słupów 2410 mm). Wiata przelotowa: szerokość: 3560 mm, wysokość 2685 mm, długość ok 25 mm (rozstaw słupów 2410mm). Na przeszklonych ścianach wiaty rysunki obrazujące historie Olsztyna lub informacje dotyczące historycznych murów miejskich. Wiata połączona z dodatkowym rzędem podświetlanych paneli informacyjnych tworzących wraz z wiatą korytarz/tunel historii. Rys.4 Proponowana wiata przystankowa typu Regio MMcite lub równoważna BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 2

3 Ławki/ siedziska Proponuje się następujące typy siedzisk: Ławki katalogowe typu HARRIS Metalco Sp.A. lub równoważne. Podstawa ze stali corten. Siedzisko (i oparcie opcja): drewno egzotyczne Pauoro jednostronnie karbowane listwy mm, zabezpieczone ekologicznymi olejami. Rys.5 Proponowana ławka typu HARRIS Metalco Sp.A. lub równoważna. BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 3

4 Ławki katalogowe typu BIG HARRIS Metalco Sp.A. lub równoważne. Podstawa ze stali corten. Siedzisko (i oparcie opcja): drewno egzotyczne Pauoro jednostronnie karbowane listwy mm, zabezpieczone ekologicznymi olejami. Rys.6 Proponowana ławka typu BIG HARRIS Metalco Sp.A. lub równoważna. BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 4

5 W obrębie przestrzeni zielonej, zaproponowano katalogowy system Solid Egde Streetlife, tworzący oprawy trawników/ zieleńców zakończone drewnianymi siedziskami. Oprawa ze stali typu Corten siedziska z drewna egzotycznego w wersji z oparciem. Rys.7 Proponowana ławka system Solid Edge Streetlife lub równoważna. Siedziska zaprojektowane specjalnie dla przestrzeni wykonane z drewna lub tworzyw sztucznych, dedykowane dla części zielonej Placu Jedności Słowiańskiej. Rozlokowane grupami, tematyką nawiązujące do Ciał Niebieskich (gwiazdy, planety, meteoryty). Rys.8 Przykładowe siedziska BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 5

6 Kosz na śmieci Kosz na śmieci typu Spencer Q i R Metalco Sp.A.lub równoważny wykonany ze stali Corten. Model Q pojemność 100 l, wymiary 395 x 394 mm, wys.787 mm. Model R pojemność 65 l, wymiary 395 x 256, wys. 787 mm. Rys.9 Proponowany kosz na śmieci SPENCER Q i R Metalco Sp.A. lub równoważne Słupki Słupki Vison lub równoważne wykonane z blachy stalowej typu Corten. Elementem wyróżniającym produkt jest prostokątne okno, wykonane z matowego poliwęglanu i podświetlane za pomocą żarówki 13 W. Rys.10 Proponowane słupki VISON Metalco Sp.A. lub równoważne BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 6

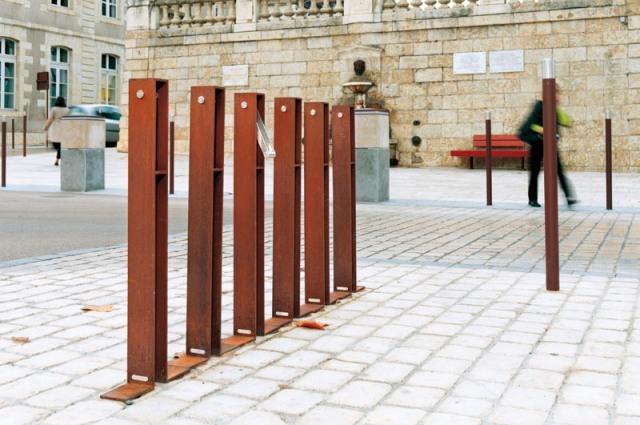

7 Słupy trakcyjne oprawy świetlne Słup wielofunkcyjny: oświetleniowy, trakcyjny, reklamowy. Wykonany z kształtowników regularnych: kwadrat/ rura, słup kształtowany skokowo (stopniowo zmniejszający średnicę). Ze stali ocynkowanej, malowanej na kolor RAL7016, z ozdobnymi wstawkami ze stali Corten. Projekt tworzący system rodzinę słupów, o oryginalnym i indywidualnym charakterze dedykowanym dla przestrzeni Wysokiej Bramy. System umożliwiający kształtowanie słupów zróżnicowanych pod względem wielkości, grubości i wysokości, ale zachowujący jeden charakter. Wysięgniki opraw na różnej wysokości pozwalające na doświetlanie przestrzeni według potrzeb danego miejsca. Przykłady rozwiązań: Rys.11 Projekt indywidualnych opraw oświetleniowych dla Starego Rynku w Kartuzach, widoczne drewniane wstawki z wycięciem o motywach kaszubskich. Stojaki na rowery Stojak rowerowy typu GUARDIA Metalco Sp.A. lub równoważny, wykonany ze stali Corten i stali nierdzewnej AISI304L. BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 7

8 Rys.13 Proponowane stojaki rowerowe GUARDIA Metalco Sp.A. lub równoważne Tablice informacyjne Dwustronna tablica informacyjna ICARO wykonany ze stali Corten. Okno ekspozycyjne: 700x1000 mm, chronione jest przez dwa arkusze poliwęglanu o gr. 8 mm. Rys.12 Proponowane tablice informacyjne ICARO Metalco Sp.A. lub równoważne BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 8

9 Donice Donice katalogowe DAHLIA Metalco Sp.A. lub równoważne, wykonane z blachy stalowej typu Corten. Stosowane w celu przysłonięcia budynków niezabytkowych przy Wysokiej Bramie, zintegrowane z ławkami BIG HARRIS. Rys.14 Proponowane donice DAHLIA Metalco Sp.A. lub równoważne. Przygotowała: mgr inż. arch. Katarzyna Russek BPBK SA Gdańsk Węzeł Przesiadkowy: Wysoka Brama, Plac Jedności Słowiańskiej 9
