1 Dane i e-usługi 3D w projekcie CAPAP Piotr Woźniak Dyrektor Departamentu Geodezji, Kartografii i Systemów Informacji Geograficznej kom piotr.wozniak@gugik.gov.pl GŁÓWNY URZĄD GEODEZJI I KARTOGRAFII

2 Agenda przygotowania produkcja modeli 3D budynków w ramach CAPAP i e-usługi perspektywy rozwoju modeli 3D

3 Zmiany w organizacji Dyrektor Departamentu GI Z-ca Dyrektora WYDZIAŁ FOTOGRAMETRII i TELEDETEKCJI KOORDYNACJA, STANDARYZACJA, B&R i EFEKTYWNOŚĆ WYDZIAŁ TOPOGRAFII, KARTOGRAFII i NAZEWNICTWA GEOGRAFICZNEGO WYDZIAŁ KONTROLI JAKOŚCI WYDZIAŁ ZARZĄDZANIA SYSTEMAMI DZIEDZINOWYMI WYDZIAŁ GEODEZJI I SYSTEMÓW ODNIESIEŃ PRZESTRZENNYCH PODEJŚCIE PROCESOWE

4 Modele 3D budynków - przygotowania 2013 włączenie się w prace EuroSDR Badanie potrzeb interesariuszy danych 3D w Polsce organizacji Ekspertyza dotycząca budowy modeli 3D budynków dla Polski Warsztaty konsultacyjne z interesariuszami - 92 organizacje Testowanie pilotażowego Portalu 3D konsultacja wymagań interesariuszy Uruchomienie CAPAP

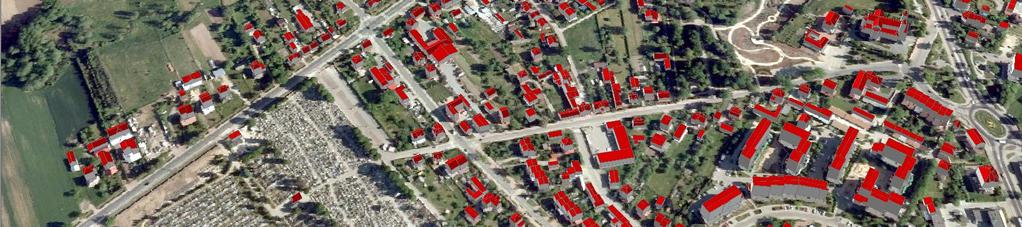

5 Modele 3D budynków współpraca Udział GUGiK w pracach Grupy 3D SIG Wymiana najlepszych praktyk w zakresie produkcji i wykorzystania danych 3D Budowanie kompetencji w GUGiK dzięki współpracy z najlepszymi ekspertami w EU Możliwość konsultacji założeń produkcji, kontroli jakości i dostępności baza danych 3D

6 Referencyjne bd przestrzennych UN-GGIM działki ewidencyjne adresy hydrografia użytkowanie terenu transport jednostki administracyjne ortofotomapa Jedyna specyfikacja 3D D2.8.III.2 Data Specification on Buildings budynki dane wysokościowe sieci jednostki statystyczne pokrycie terenu nazwy geograficzne plany zagospodarowania przestrzennego

7 wymagania interesariuszy modele 3D projekt CAPAP czas/budżet/ zakres najlepsze praktyki europejskie

8 Modele 3D budynków produkcja Standard OGC CityGML LOD 2 ALS + obrysy 2D zbdot10k / bez tekstur

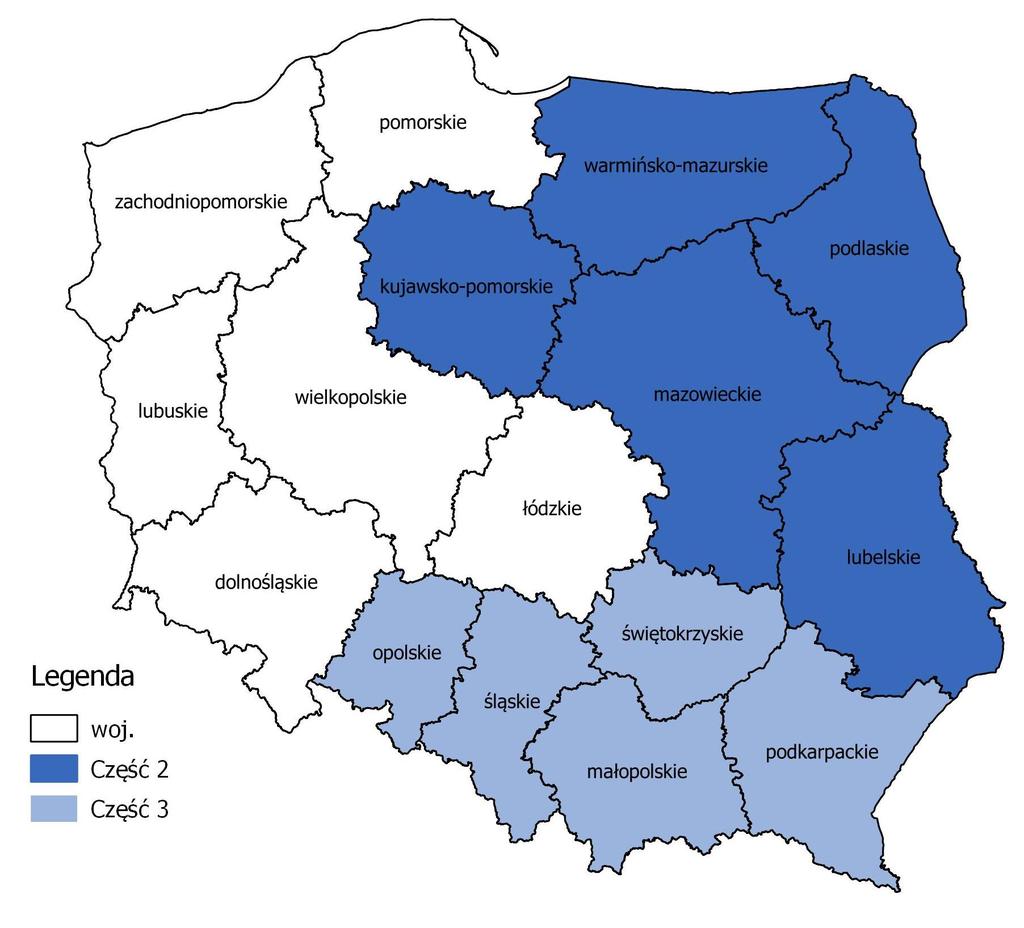

9 Modele 3D budynków - realizacja 65% kraju budynków Cz 2 2 umowy na produkcję 20,7 mln PLN 1 weryfikator 3,3 mln PLN Cz 3

10 Modele 3D budynków - umowy Produkcja Część 2 Część 3 Wykonawca Geoxy Sp. z o. o. lider CYIENT Europe Limited GISPRO Sp. z o. o. lider Progea 4 D Sp. z o. o. Wartość umowy ,84 zł brutto ,54 zł brutto Koszt 1 modelu 3D 1,77 zł brutto 2,14 zł brutto Kontrola Wykonawca Wartość umowy Koszt kontroli 1 modelu 3D INiK 3D TMCE Sp. z o. o. lider 19 E Sp. z o. o ,00 zł brutto 0,21 zł brutto

11 Model zapewnienia jakości model jakości katalog błędów rejestr zagadnień WYKONAWCY definicja harmonogramów i mechanizmów POSTĘPOWANIA PRZETARGOWE NIEZALEŻNY WERYFIKATOR WERYFIKACJA ZAMAWIAJĄCEGO PUBLIKACJA PRZYGOTOWANIE PRODUKCJA WYKORZYSTANIE

12 Produkcja 3D - etapy Część 2 Geoxy Sp. z o. o. lider CYIENT Europe Limited Etap Liczba Produktów 3D Dostawa Odbiór a Suma Część 3 GISPRO Sp. z o. o. lider Progea 4 D Sp. z o. o. Etap Liczba Produktów 3D Dostawa Odbiór a b a Suma

13 Modele 3D budynków stan prac w CAPAP 45% Dostawy 16% 40% 35% 39% budynków 19% 30% 25% 20% 17% 65% 15% 10% 9% 5% 0% maj-18 cze-18 lip-18 sie-18 0% odebrane w kontroli do dostarczenia

14 Schemat produkcji modeli 3D budynków uzupełnienie części atrybutów z BDOT10k 2% zbdot10k ATOM + ATOM INSPIRE produkcja modeli 3D LOD2 geometria 3D 90% 3D CityDB geoportal 3D 2% Chmura punktów ALS brak spełnienia kryteriów jakościowych 10% Produkcja modeli 3D LOD 1 e-usługi analiz przestrzennych offline analiza obrysy budynków niezamodelowane produkcja modeli 3D LOD2 pół-automat/manualnie

15 Zmiany w organizacji - B&R w GUGiK Analiza pokrycia obrysów BDOT10k danymi ALS jako warunek krytyczny budowy modeli 3D w oparciu o dane ALS zasilenie bazy CityDB modelami 3D analiza DIM pod kątem modelowania 3D metodologia tworzenia modeli 3D budynków w standardzie LoD1 Kategorie Pozyskanie danych Modelowanie i przetwarzanie Aktualizacja i integracja Wykorzystanie Modele biznesowe i operacyjne Transfer wiedzy

16 Modele 3D w CAPAP. i co dalej? 2018 CAPAP modele 3D LOD2 65% kraju LOD2-35% kraju 12 mln PLN LOD2 - obrysy niezamodelowane 6 mln PLN LOD1 prace wewnętrzne aktualizacja 3% rocznie 1mln PLN / rok

17 e-usługi w CAPAP geoportal 3D wizualizacja 3D pomiar NMT/NMPT/ALS pomiar objętości analizy zacienienia analizy widoczności analizy lokalizacji inwestycji

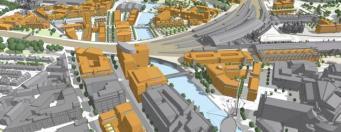

18 Modele 3D budynków zastosowania Telekomunikacja / Zarządzanie infrastrukturą / Przemysł Bezpieczeństwo / Zarządzanie kryzysowe BDOT10k i ALS 28 mld PLN/ROK Modele 3D? Turystyka / Rekreacja / e-handel / portale miast Symulacje/Edukacja/Badania/Rozrywka Gospodarka przestrzenna/architektura/urbanistyka Ochrona środowiska/odnawialne Źródła Energii

19 Dziękuję za uwagę Piotr Woźniak Dyrektor Departamentu Geodezji, Kartografii i Systemów Informacji Geograficznej kom piotr.wozniak@gugik.gov.pl GŁÓWNY URZĄD GEODEZJI I KARTOGRAFII
