1 Katalog elementów budowlanych Wasz partner systemu Holz: JUST WOOD IT Julianów Rawa Mazowiecka POLSKA Julien Croisier Witold Łaski

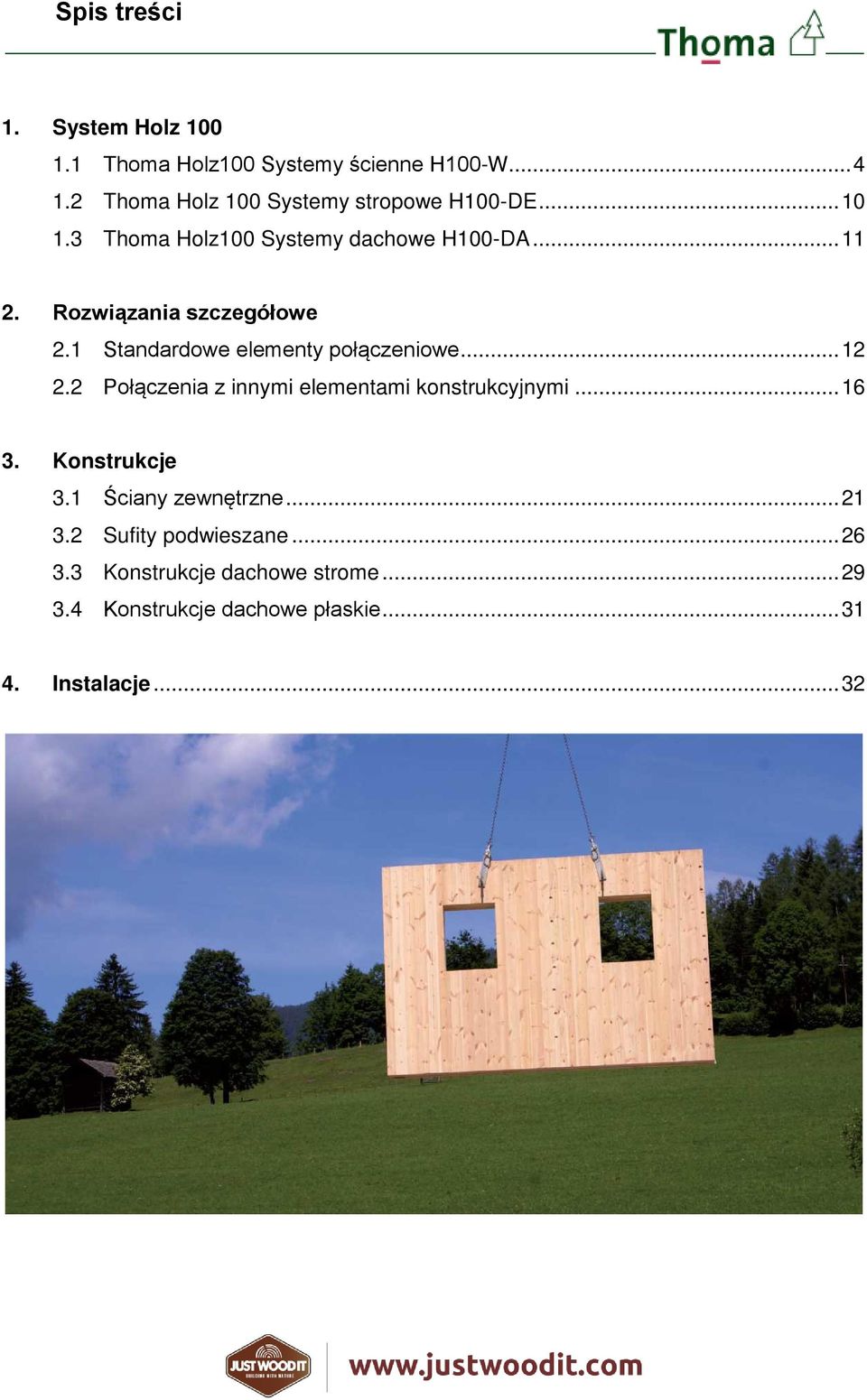

2 Spis treści 1. System Holz Thoma Holz100 Systemy ścienne H100-W Thoma Holz 100 Systemy stropowe H100-DE Thoma Holz100 Systemy dachowe H100-DA Rozwiązania szczegółowe 2.1 Standardowe elementy połączeniowe Połączenia z innymi elementami konstrukcyjnymi Konstrukcje 3.1 Ściany zewnętrzne Sufity podwieszane Konstrukcje dachowe strome Konstrukcje dachowe płaskie Instalacje... 32

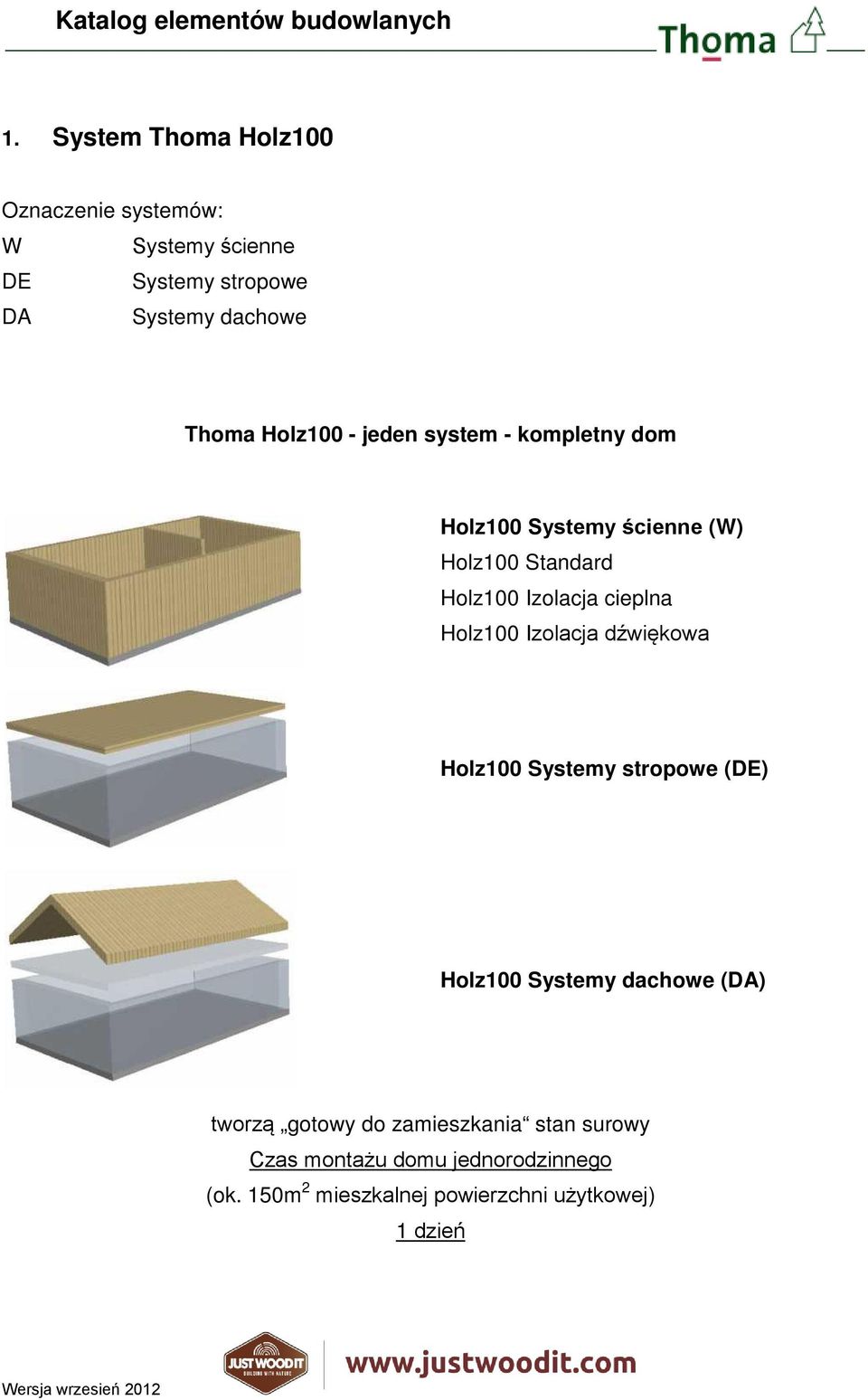

3 1. System Thoma Holz100 Oznaczenie systemów: W Systemy ścienne DE Systemy stropowe DA Systemy dachowe Thoma Holz100 - jeden system - kompletny dom Holz100 Systemy ścienne (W) Holz100 Standard Holz100 Izolacja cieplna Holz100 Izolacja dźwiękowa Holz100 Systemy stropowe (DE) Holz100 Systemy dachowe (DA) tworzą gotowy do zamieszkania stan surowy Czas montażu domu jednorodzinnego (ok. 150m 2 mieszkalnej powierzchni użytkowej) 1 dzień

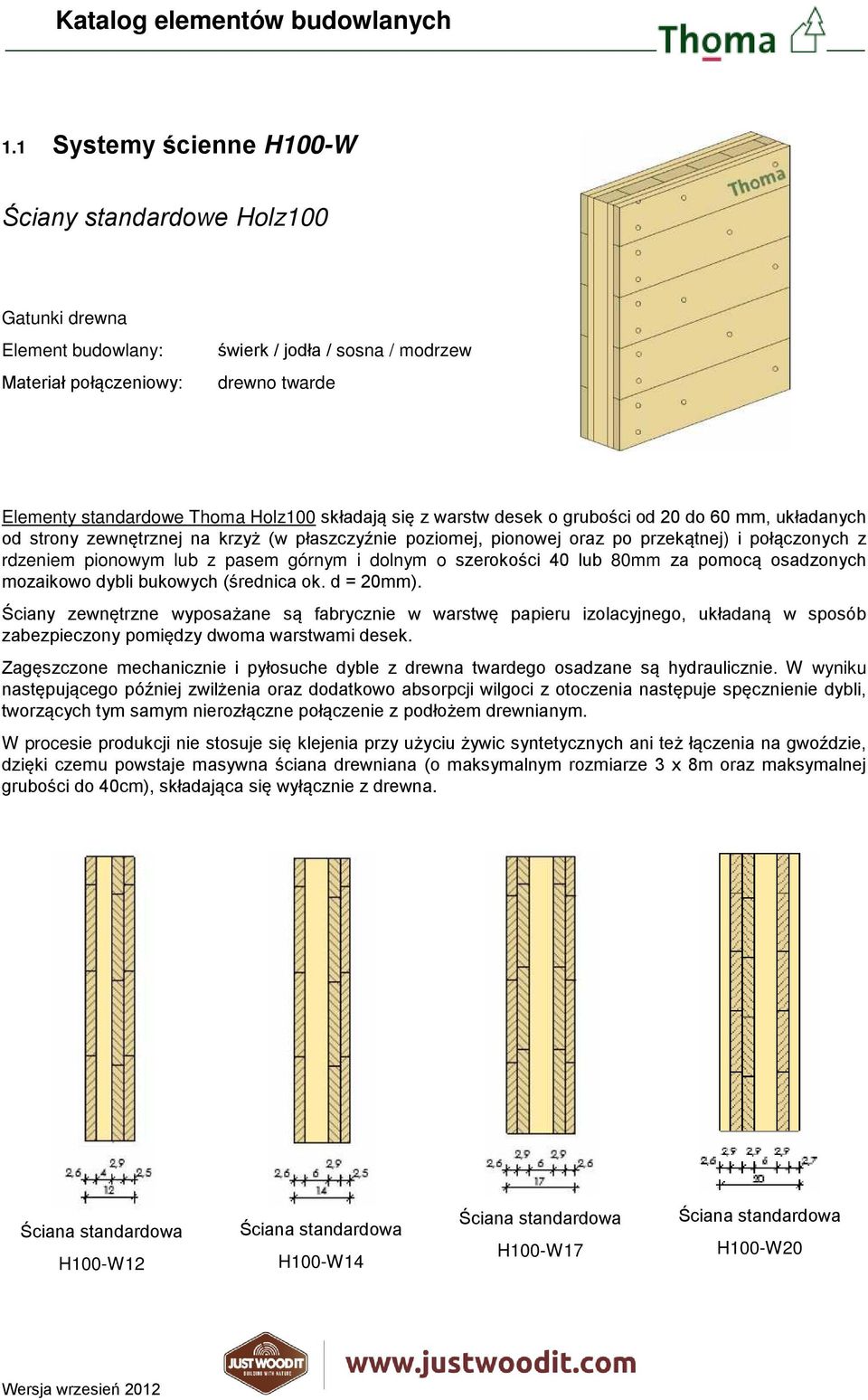

4 1.1 Systemy ścienne H100-W Ściany standardowe Holz100 Gatunki drewna Element budowlany: Materiał połączeniowy: świerk / jodła / sosna / modrzew drewno twarde Elementy standardowe Thoma Holz100 składają się z warstw desek o grubości od 20 do 60 mm, układanych od strony zewnętrznej na krzyż (w płaszczyźnie poziomej, pionowej oraz po przekątnej) i połączonych z rdzeniem pionowym lub z pasem górnym i dolnym o szerokości 40 lub 80mm za pomocą osadzonych mozaikowo dybli bukowych (średnica ok. d = 20mm). Ściany zewnętrzne wyposażane są fabrycznie w warstwę papieru izolacyjnego, układaną w sposób zabezpieczony pomiędzy dwoma warstwami desek. Zagęszczone mechanicznie i pyłosuche dyble z drewna twardego osadzane są hydraulicznie. W wyniku następującego później zwilżenia oraz dodatkowo absorpcji wilgoci z otoczenia następuje spęcznienie dybli, tworzących tym samym nierozłączne połączenie z podłożem drewnianym. W procesie produkcji nie stosuje się klejenia przy użyciu żywic syntetycznych ani też łączenia na gwoździe, dzięki czemu powstaje masywna ściana drewniana (o maksymalnym rozmiarze 3 x 8m oraz maksymalnej grubości do 40cm), składająca się wyłącznie z drewna. Ściana standardowa H100-W12 Ściana standardowa H100-W14 Ściana standardowa H100-W17 Ściana standardowa H100-W20

5 Holz100 Ściany termoizolacyjne Ściany termoizolacyjne Thoma Holz100 składają się - podobnie jak ściany standardowe - z warstw desek o grubości od 20 do 80 mm. Różnicę w stosunku do elementów standardowych stanowią wyfrezowane rowki w poszczególnych warstwach desek. Wyfrezowane w warstwach desek rowki (zintegrowana izolacja strukturalna) pełnią w zespolonej konstrukcji ściennej Holz100 rolę makroskopowych, nienarażonych na cyrkulację poduszek powietrznych, które przyczyniają się do ograniczenia przewodności cieplnej ściany, a tym samym do uzyskania znacznie efektywniejszej termoizolacji. Ściany termoizolacyjne Holz100 cechują się - przy zachowaniu pełnej statystycznej nośności - parametrami izolacyjnymi, jakie dotychczas zastrzeżone były wyłącznie dla materiałów izolacyjnych (współczynnik λ dla ścian termoizolacyjnych Holz100 = 0,079 W/m 2 K). Ściany termoizolacyjne produkowane są w następujących grubościach: - 25,0 cm typ W25-30,6 cm typ W30-36,4 cm typ W36 Ściany termoizolacyjne Thoma Holz100 umożliwiają uzyskanie bardzo wysokiego standardu energetycznego ścian zewnętrznych przy niewielkiej grubości dodatkowych warstw izolacyjnych. Nasze innowacyjne rozwiązanie łączy w sobie optymalne parametry techniczne ze znakomitymi właściwościami z zakresu fizyki budowli, co pozwala także ograniczyć koszty budowy. Ściana termoizolacyjna H100-W25 Ściana termoizolacyjna H100-W30 Ściana termoizolacyjna H100-W36

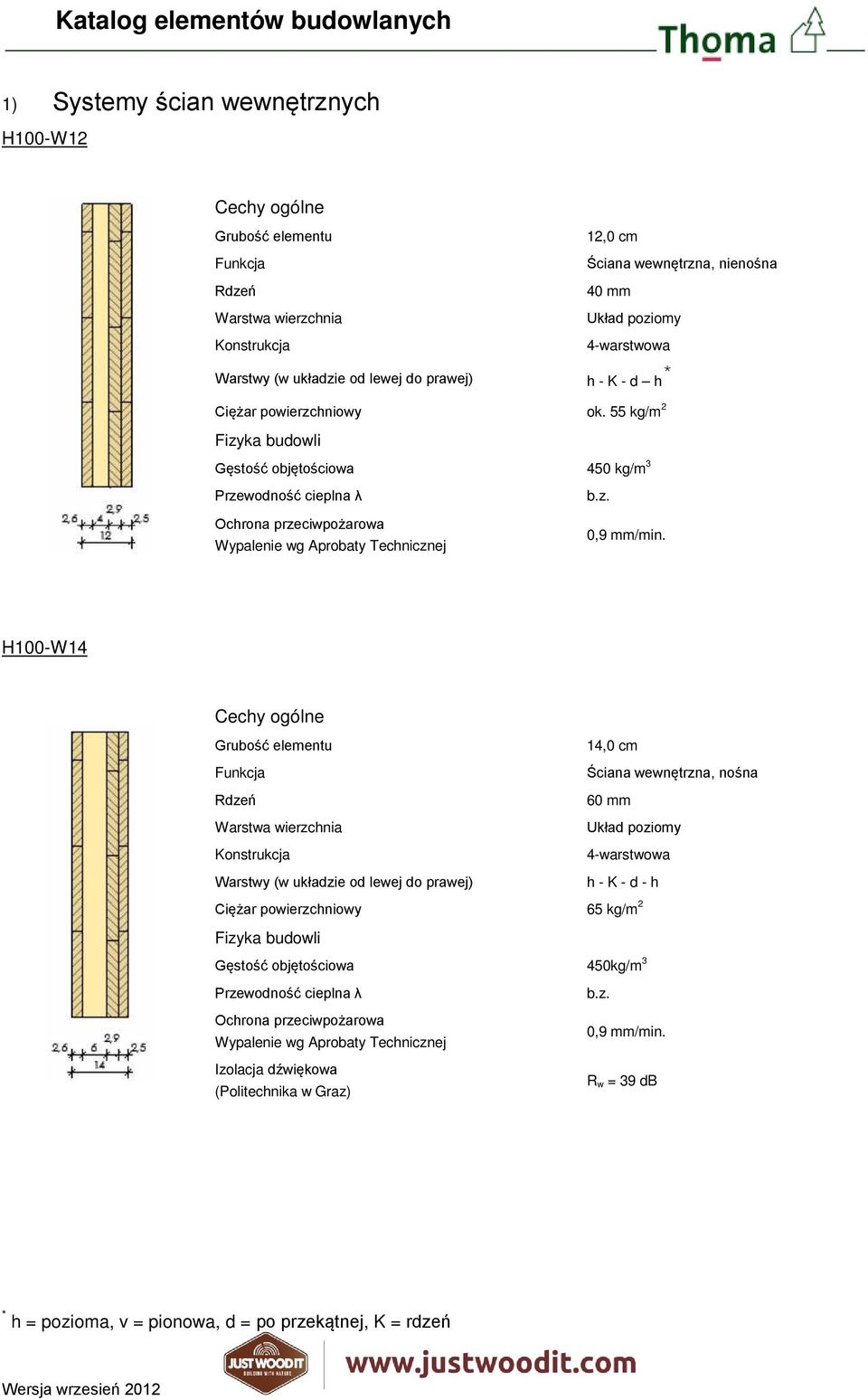

6 1) Systemy ścian wewnętrznych H100-W12 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia 12,0 cm Ściana wewnętrzna, nienośna 40 mm Układ poziomy Konstrukcja 4-warstwowa Warstwy (w układzie od lewej do prawej) h - K - d h * Ciężar powierzchniowy ok. 55 kg/m 2 Fizyka budowli Gęstość objętościowa 450 kg/m 3 Przewodność cieplna λ Ochrona przeciwpożarowa Wypalenie wg Aprobaty Technicznej b.z. 0,9 mm/min. H100-W14 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 14,0 cm Ściana wewnętrzna, nośna 60 mm Układ poziomy 4-warstwowa Warstwy (w układzie od lewej do prawej) h - K - d - h Ciężar powierzchniowy 65 kg/m 2 Fizyka budowli Gęstość objętościowa 450kg/m 3 Przewodność cieplna λ Ochrona przeciwpożarowa Wypalenie wg Aprobaty Technicznej Izolacja dźwiękowa (Politechnika w Graz) b.z. 0,9 mm/min. R w = 39 db * h = pozioma, v = pionowa, d = po przekątnej, K = rdzeń

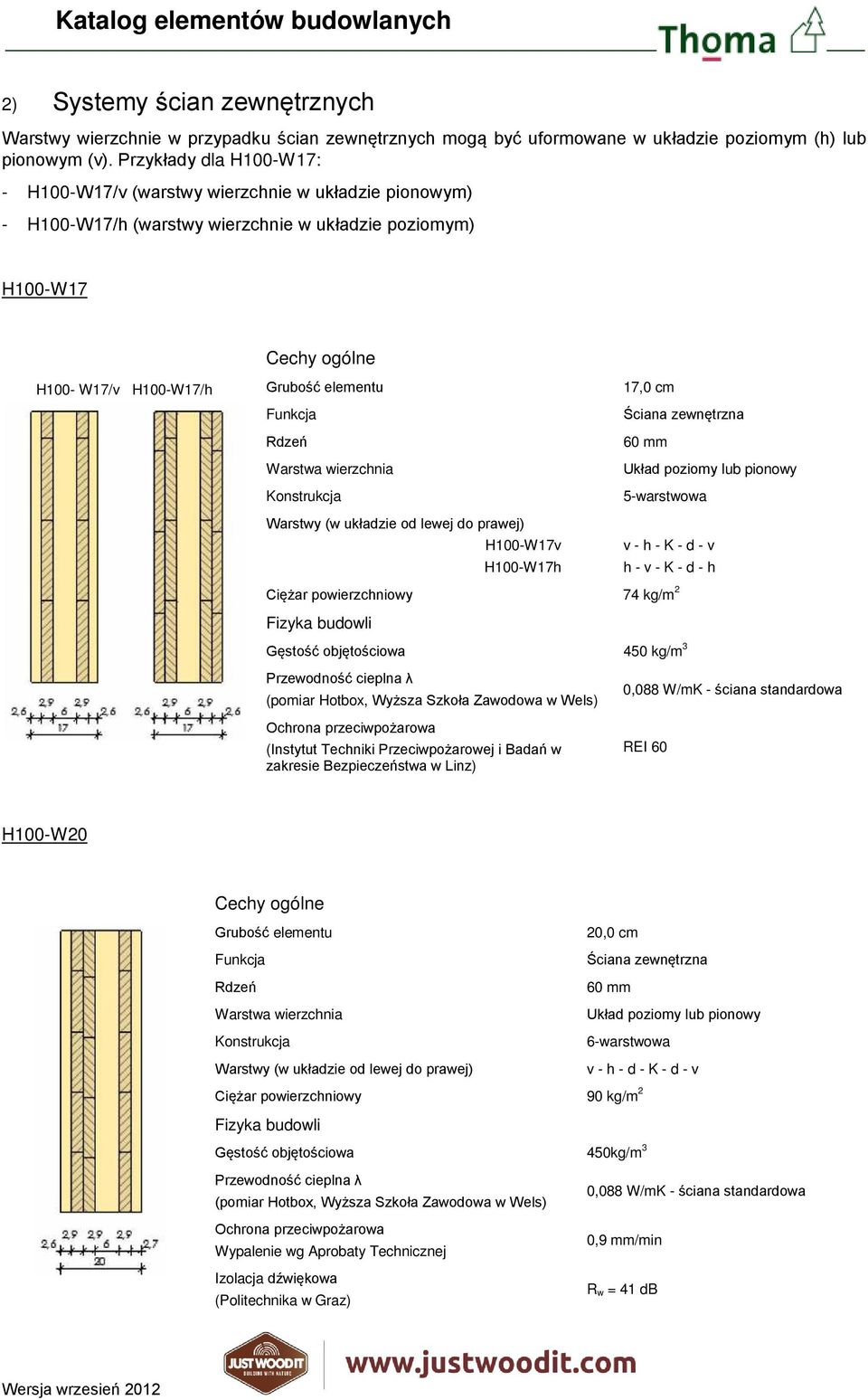

7 2) Systemy ścian zewnętrznych Warstwy wierzchnie w przypadku ścian zewnętrznych mogą być uformowane w układzie poziomym (h) lub pionowym (v). Przykłady dla H100-W17: - H100-W17/v (warstwy wierzchnie w układzie pionowym) - H100-W17/h (warstwy wierzchnie w układzie poziomym) H100-W17 Cechy ogólne H100- W17/v H100-W17/h Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 17,0 cm Ściana zewnętrzna 60 mm Układ poziomy lub pionowy 5-warstwowa Warstwy (w układzie od lewej do prawej) H100-W17v v - h - K - d - v H100-W17h h - v - K - d - h Ciężar powierzchniowy 74 kg/m 2 Fizyka budowli Gęstość objętościowa 450 kg/m 3 Przewodność cieplna λ (pomiar Hotbox, Wyższa Szkoła Zawodowa w Wels) Ochrona przeciwpożarowa (Instytut Techniki Przeciwpożarowej i Badań w zakresie Bezpieczeństwa w Linz) 0,088 W/mK - ściana standardowa REI 60 H100-W20 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 20,0 cm Ściana zewnętrzna 60 mm Układ poziomy lub pionowy 6-warstwowa Warstwy (w układzie od lewej do prawej) v - h - d - K - d - v Ciężar powierzchniowy 90 kg/m 2 Fizyka budowli Gęstość objętościowa 450kg/m 3 Przewodność cieplna λ (pomiar Hotbox, Wyższa Szkoła Zawodowa w Wels) Ochrona przeciwpożarowa Wypalenie wg Aprobaty Technicznej Izolacja dźwiękowa (Politechnika w Graz) 0,088 W/mK - ściana standardowa 0,9 mm/min R w = 41 db

8

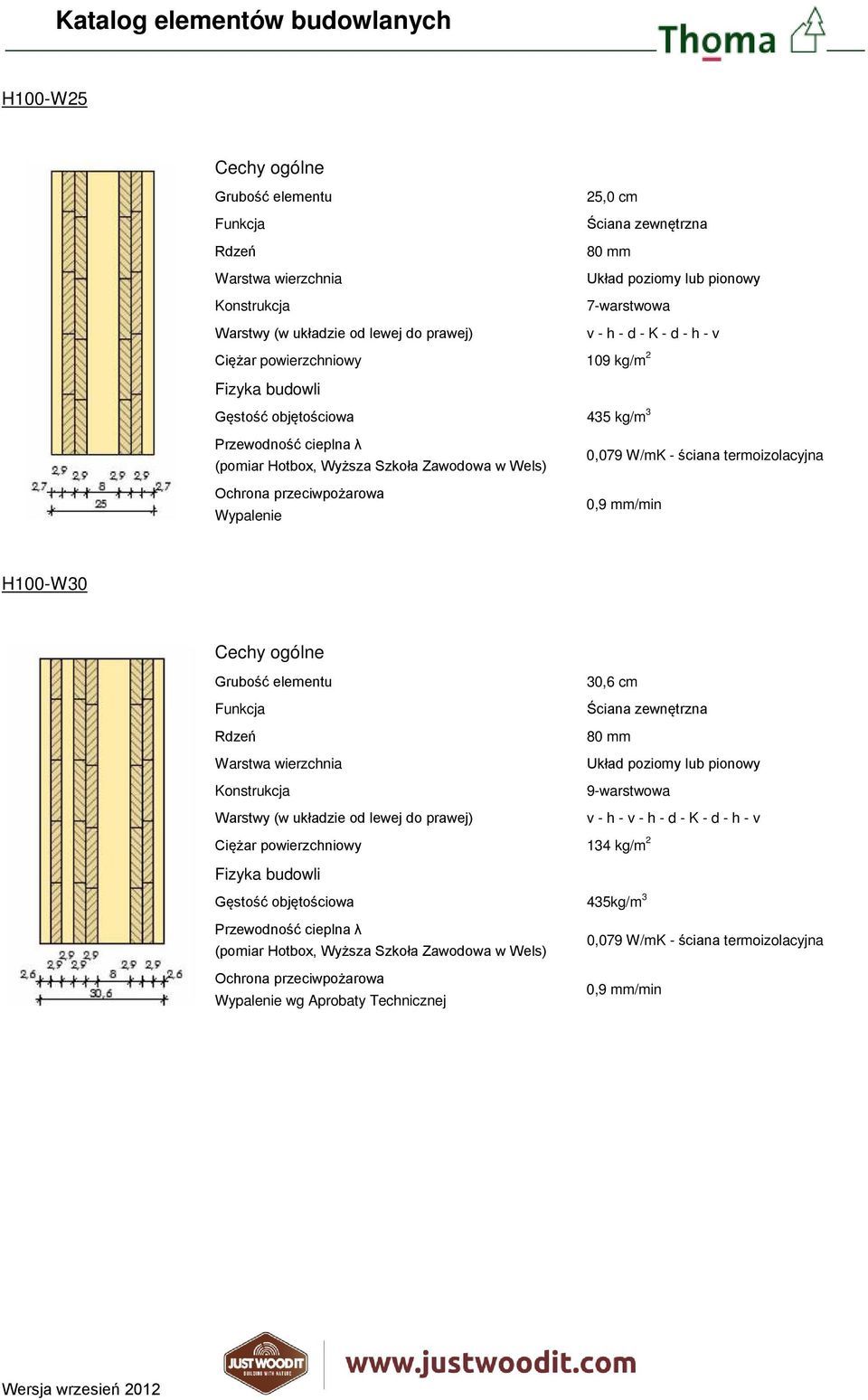

9 H100-W25 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 25,0 cm Ściana zewnętrzna 80 mm Układ poziomy lub pionowy 7-warstwowa Warstwy (w układzie od lewej do prawej) v - h - d - K - d - h - v Ciężar powierzchniowy 109 kg/m 2 Fizyka budowli Gęstość objętościowa 435 kg/m 3 Przewodność cieplna λ (pomiar Hotbox, Wyższa Szkoła Zawodowa w Wels) Ochrona przeciwpożarowa Wypalenie 0,079 W/mK - ściana termoizolacyjna 0,9 mm/min H100-W30 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 30,6 cm Ściana zewnętrzna 80 mm Układ poziomy lub pionowy 9-warstwowa Warstwy (w układzie od lewej do prawej) v - h - v - h - d - K - d - h - v Ciężar powierzchniowy 134 kg/m 2 Fizyka budowli Gęstość objętościowa 435kg/m 3 Przewodność cieplna λ (pomiar Hotbox, Wyższa Szkoła Zawodowa w Wels) Ochrona przeciwpożarowa Wypalenie wg Aprobaty Technicznej 0,079 W/mK - ściana termoizolacyjna 0,9 mm/min

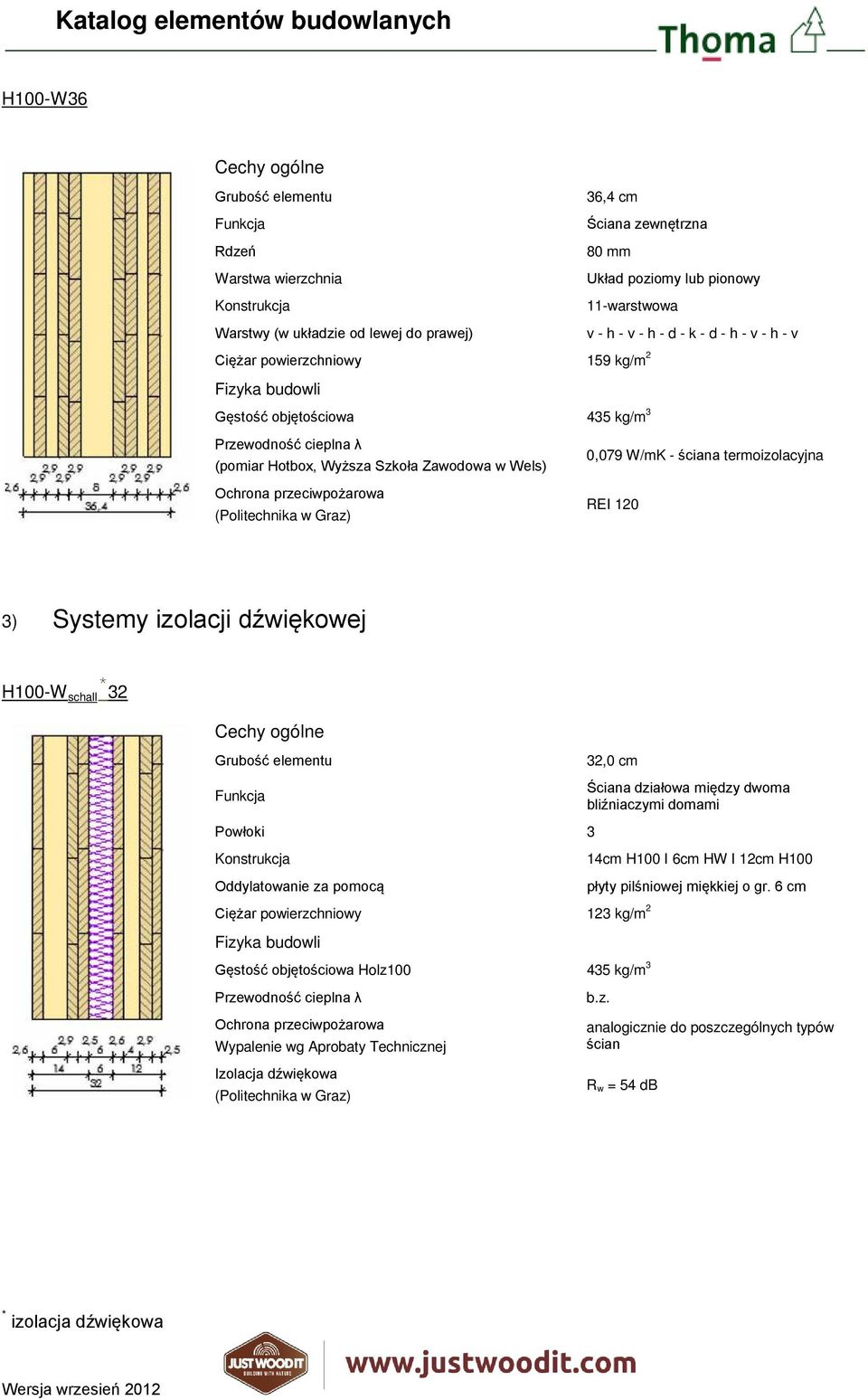

10 H100-W36 Cechy ogólne Grubość elementu Funkcja Rdzeń Warstwa wierzchnia Konstrukcja 36,4 cm Ściana zewnętrzna 80 mm Układ poziomy lub pionowy 11-warstwowa Warstwy (w układzie od lewej do prawej) v - h - v - h - d - k - d - h - v - h - v Ciężar powierzchniowy 159 kg/m 2 Fizyka budowli Gęstość objętościowa 435 kg/m 3 Przewodność cieplna λ (pomiar Hotbox, Wyższa Szkoła Zawodowa w Wels) Ochrona przeciwpożarowa (Politechnika w Graz) 0,079 W/mK - ściana termoizolacyjna REI 120 3) Systemy izolacji dźwiękowej H100-W schall * 32 Cechy ogólne Grubość elementu Funkcja 32,0 cm Ściana działowa między dwoma bliźniaczymi domami Powłoki 3 Konstrukcja 14cm H100 I 6cm HW I 12cm H100 Oddylatowanie za pomocą płyty pilśniowej miękkiej o gr. 6 cm Ciężar powierzchniowy 123 kg/m 2 Fizyka budowli Gęstość objętościowa Holz kg/m 3 Przewodność cieplna λ Ochrona przeciwpożarowa Wypalenie wg Aprobaty Technicznej Izolacja dźwiękowa (Politechnika w Graz) b.z. analogicznie do poszczególnych typów ścian R w = 54 db * izolacja dźwiękowa

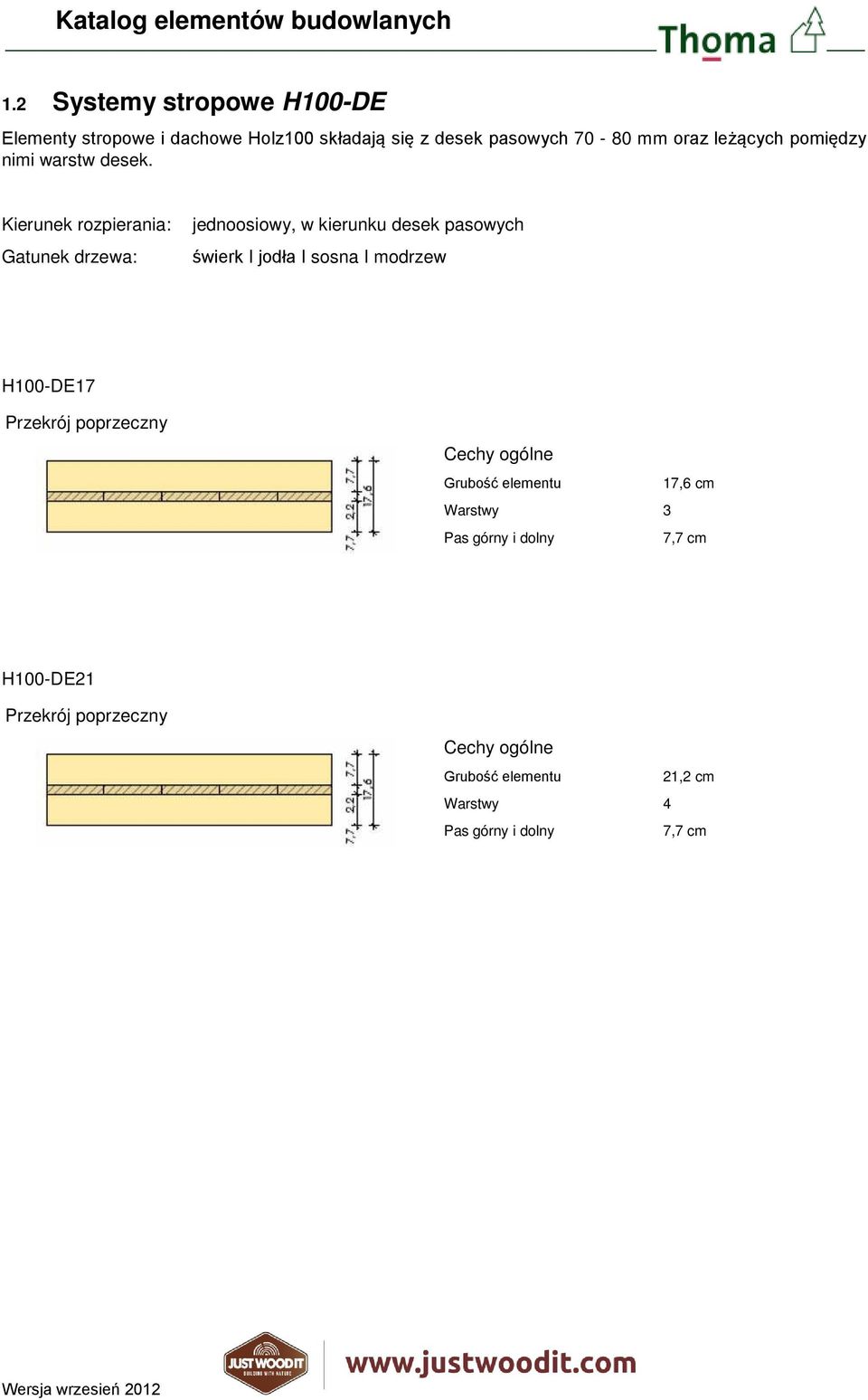

11 1.2 Systemy stropowe H100-DE Elementy stropowe i dachowe Holz100 składają się z desek pasowych mm oraz leżących pomiędzy nimi warstw desek. Kierunek rozpierania: Gatunek drzewa: jednoosiowy, w kierunku desek pasowych świerk I jodła I sosna I modrzew H100-DE17 Przekrój poprzeczny Cechy ogólne Grubość elementu 17,6 cm Warstwy 3 Pas górny i dolny 7,7 cm H100-DE21 Przekrój poprzeczny Cechy ogólne Grubość elementu 21,2 cm Warstwy 4 Pas górny i dolny 7,7 cm

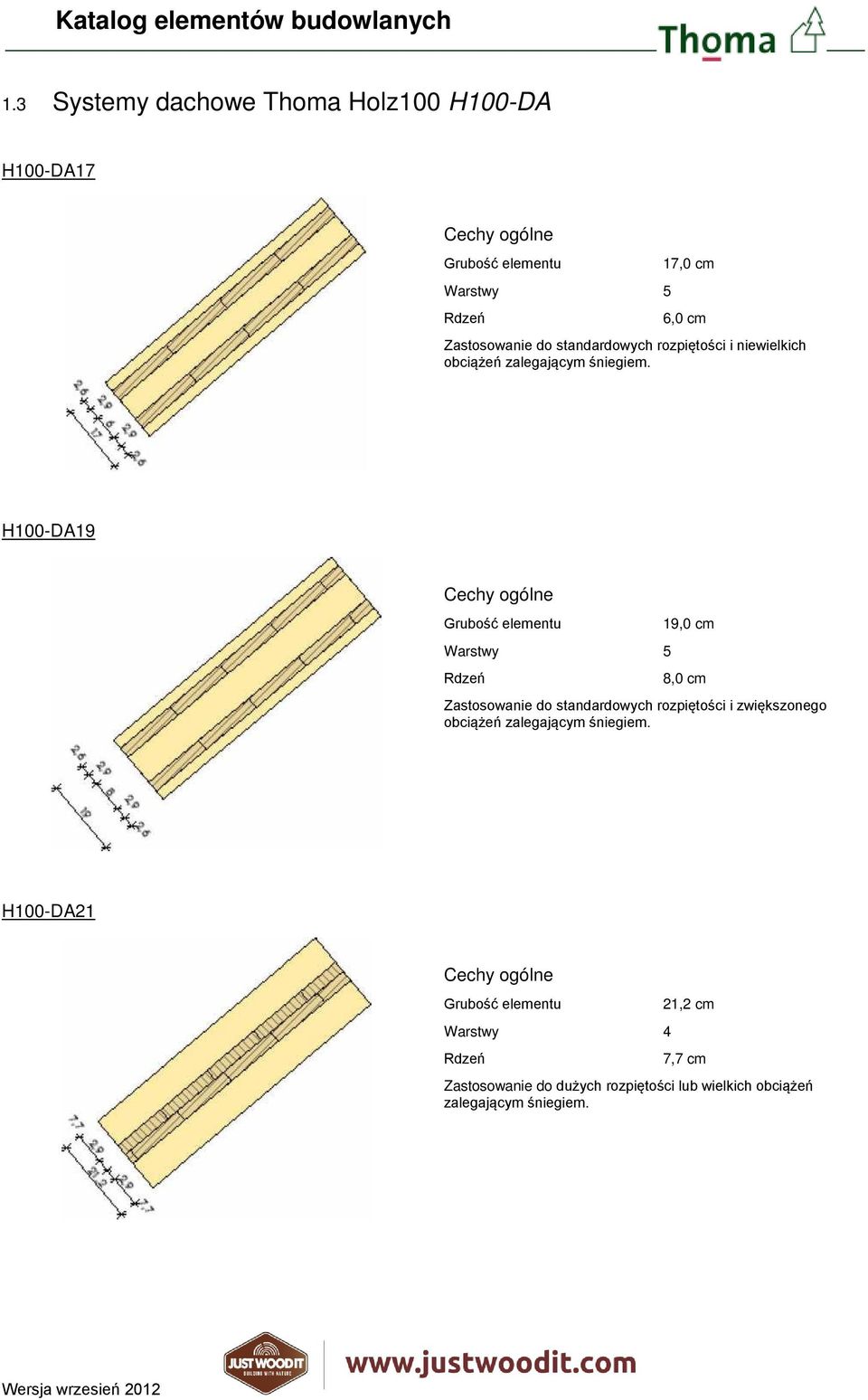

12 1.3 Systemy dachowe Thoma Holz100 H100-DA H100-DA17 Cechy ogólne Grubość elementu Warstwy 5 Rdzeń 17,0 cm 6,0 cm Zastosowanie do standardowych rozpiętości i niewielkich obciążeń zalegającym śniegiem. H100-DA19 Cechy ogólne Grubość elementu Warstwy 5 Rdzeń 19,0 cm 8,0 cm Zastosowanie do standardowych rozpiętości i zwiększonego obciążeń zalegającym śniegiem. H100-DA21 Cechy ogólne Grubość elementu Warstwy 4 Rdzeń 21,2 cm 7,7 cm Zastosowanie do dużych rozpiętości lub wielkich obciążeń zalegającym śniegiem.

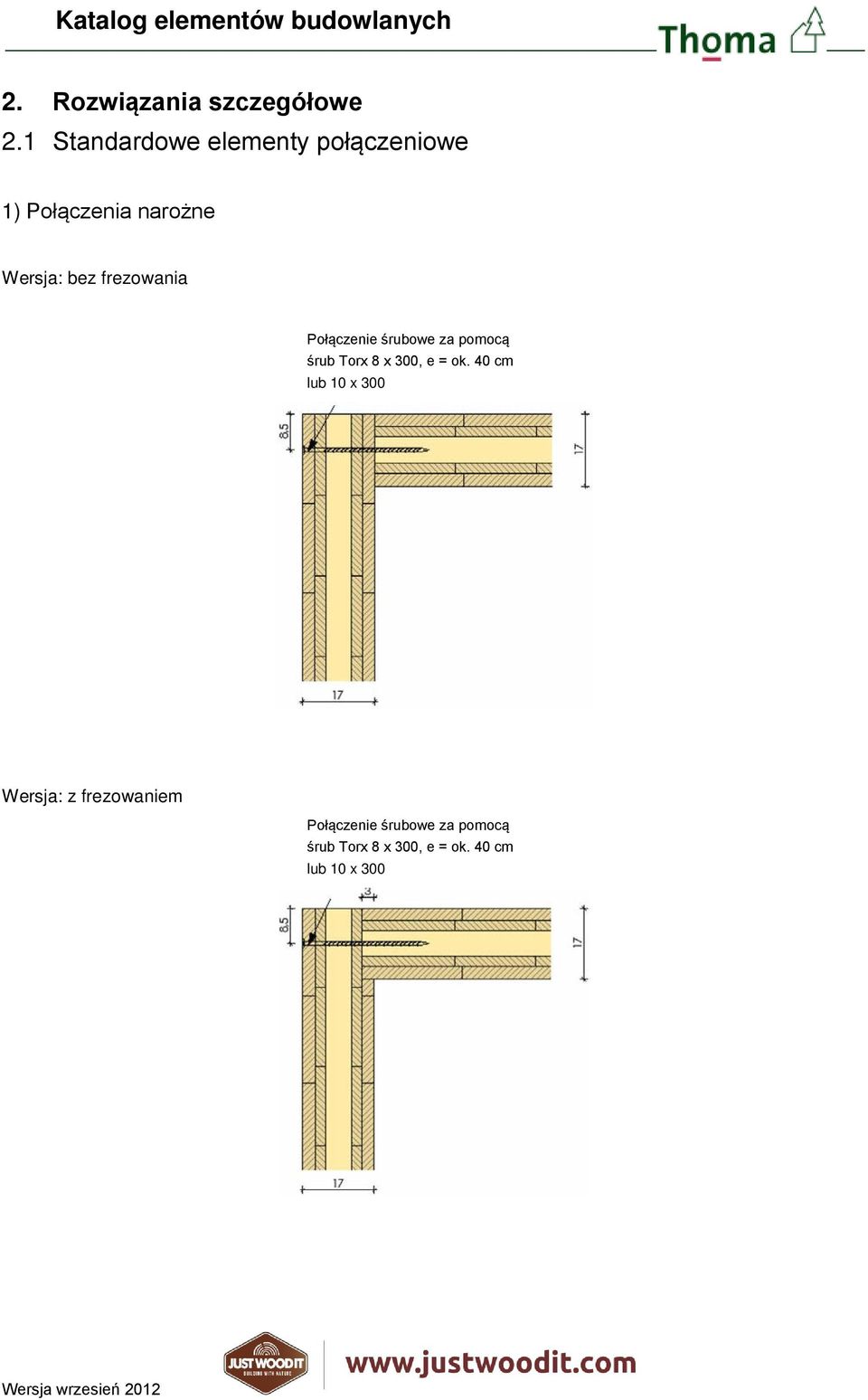

13 2. Rozwiązania szczegółowe 2.1 Standardowe elementy połączeniowe 1) Połączenia narożne Wersja: bez frezowania Połączenie śrubowe za pomocą śrub Torx 8 x 300, e = ok. 40 cm lub 10 x 300 Wersja: z frezowaniem Połączenie śrubowe za pomocą śrub Torx 8 x 300, e = ok. 40 cm lub 10 x 300

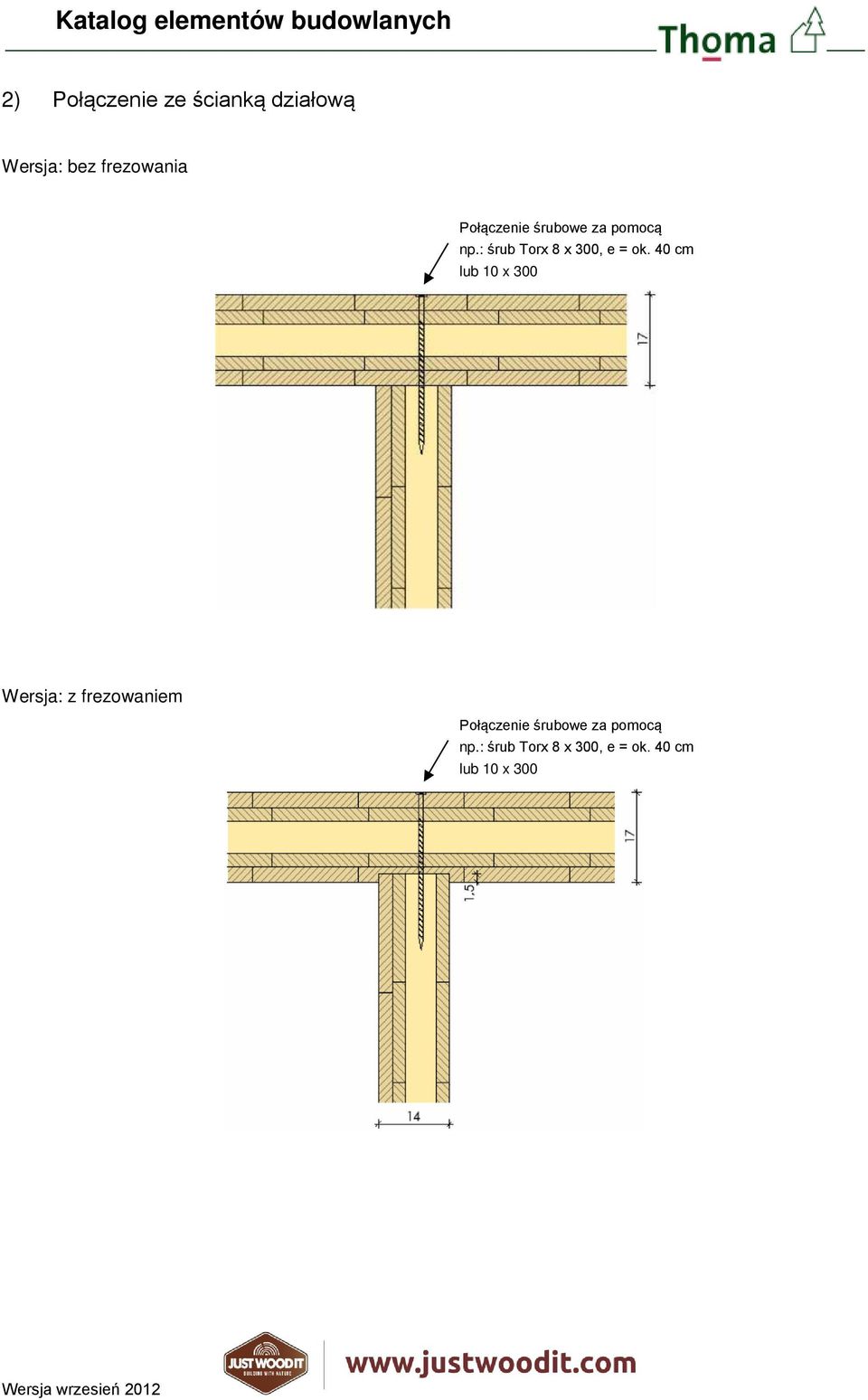

14 2) Połączenie ze ścianką działową Wersja: bez frezowania Połączenie śrubowe za pomocą np.: śrub Torx 8 x 300, e = ok. 40 cm lub 10 x 300 Wersja: z frezowaniem Połączenie śrubowe za pomocą np.: śrub Torx 8 x 300, e = ok. 40 cm lub 10 x 300

15 3) Połączenie ścian na powierzchni Przekrój poziomy Połączenie otwarte Połączenie śrubowe za pomocą np.: śrub Torx 8 x 200, e = ok. 40 cm Połączenie zamknięte Połączenie śrubowe za pomocą np.: śrub Torx 8 x 200, e = ok. 40 cm

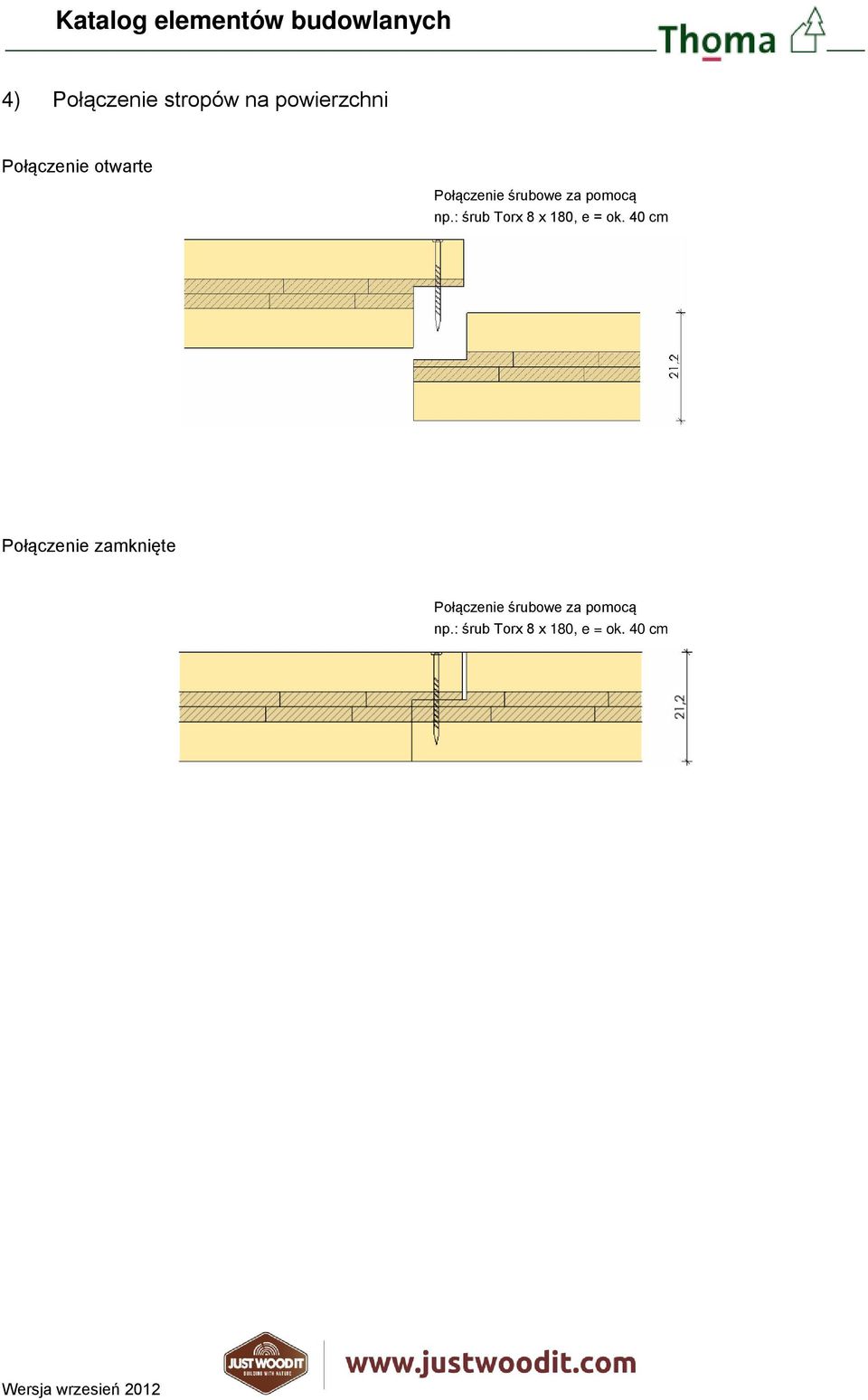

16 4) Połączenie stropów na powierzchni Połączenie otwarte Połączenie śrubowe za pomocą np.: śrub Torx 8 x 180, e = ok. 40 cm Połączenie zamknięte Połączenie śrubowe za pomocą np.: śrub Torx 8 x 180, e = ok. 40 cm

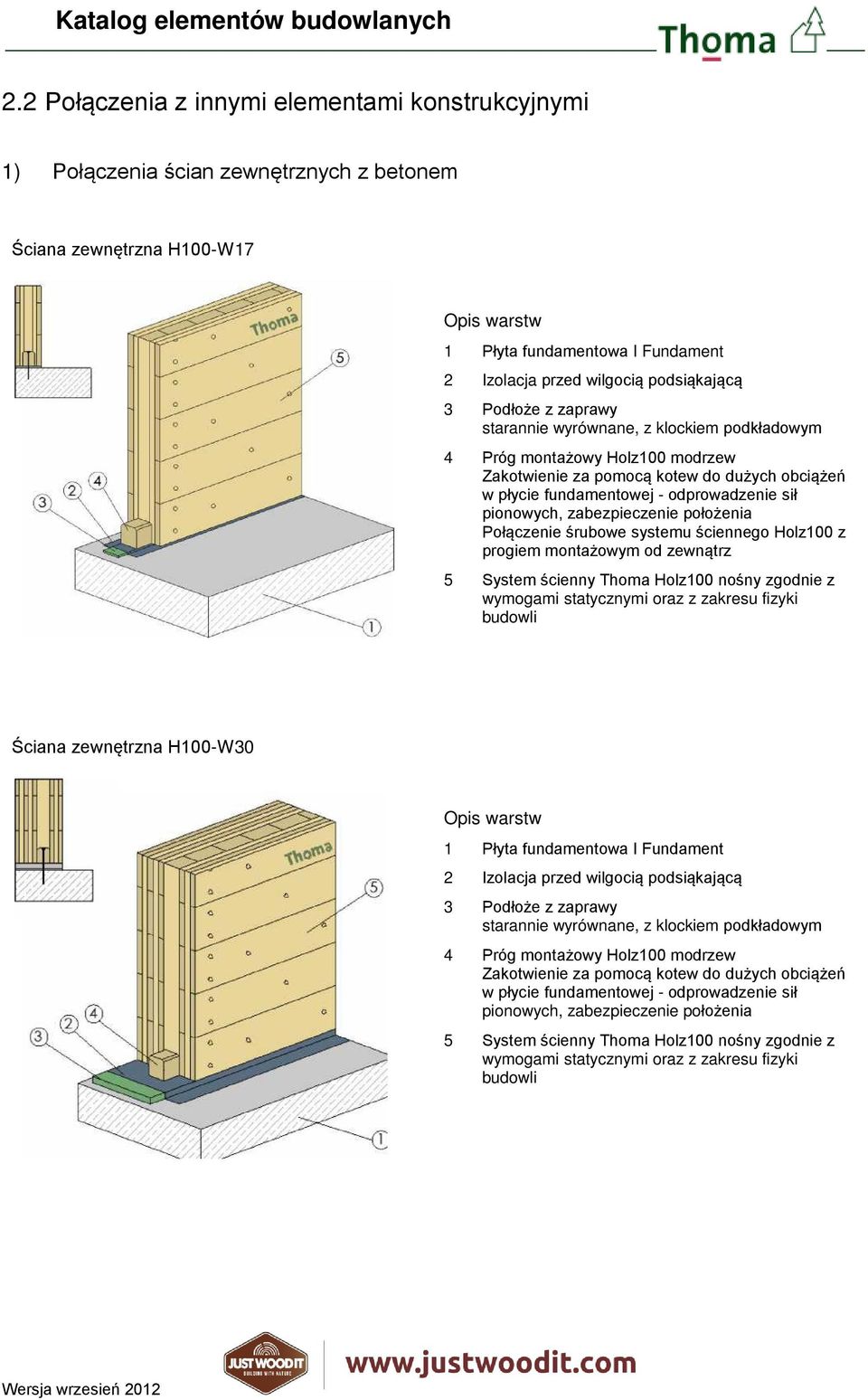

17 2.2 Połączenia z innymi elementami konstrukcyjnymi 1) Połączenia ścian zewnętrznych z betonem Ściana zewnętrzna H100-W17 Opis warstw 1 Płyta fundamentowa I Fundament 2 Izolacja przed wilgocią podsiąkającą 3 Podłoże z zaprawy starannie wyrównane, z klockiem podkładowym 4 Próg montażowy Holz100 modrzew Zakotwienie za pomocą kotew do dużych obciążeń w płycie fundamentowej - odprowadzenie sił pionowych, zabezpieczenie położenia Połączenie śrubowe systemu ściennego Holz100 z progiem montażowym od zewnątrz 5 System ścienny Thoma Holz100 nośny zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli Ściana zewnętrzna H100-W30 Opis warstw 1 Płyta fundamentowa I Fundament 2 Izolacja przed wilgocią podsiąkającą 3 Podłoże z zaprawy starannie wyrównane, z klockiem podkładowym 4 Próg montażowy Holz100 modrzew Zakotwienie za pomocą kotew do dużych obciążeń w płycie fundamentowej - odprowadzenie sił pionowych, zabezpieczenie położenia 5 System ścienny Thoma Holz100 nośny zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli

18 2) Połączenia ścian wewnętrznych z betonem Wersja z kątownikiem Opis warstw 1 Płyta fundamentowa I Fundament 2 Izolacja przed wilgocią podsiąkającą 3 Podłoże z zaprawy starannie wyrównane, z klockiem podkładowym 4 Połączenie za pomocą kątownika BMF w celu zabezpieczenie położenia 5 System ścienny Thoma Holz100 Wersja z progiem montażowym Thoma Opis warstw 1 Płyta fundamentowa I Fundament 2 Izolacja przed wilgocią podsiąkającą 3 Podłoże z zaprawy starannie wyrównane, z klockiem podkładowym 4 Próg montażowy Holz100 modrzew Zakotwienie za pomocą kotew do dużych obciążeń w płycie fundamentowej - odprowadzenie sił pionowych, zabezpieczenie położenia 5 System ścienny Thoma Holz100

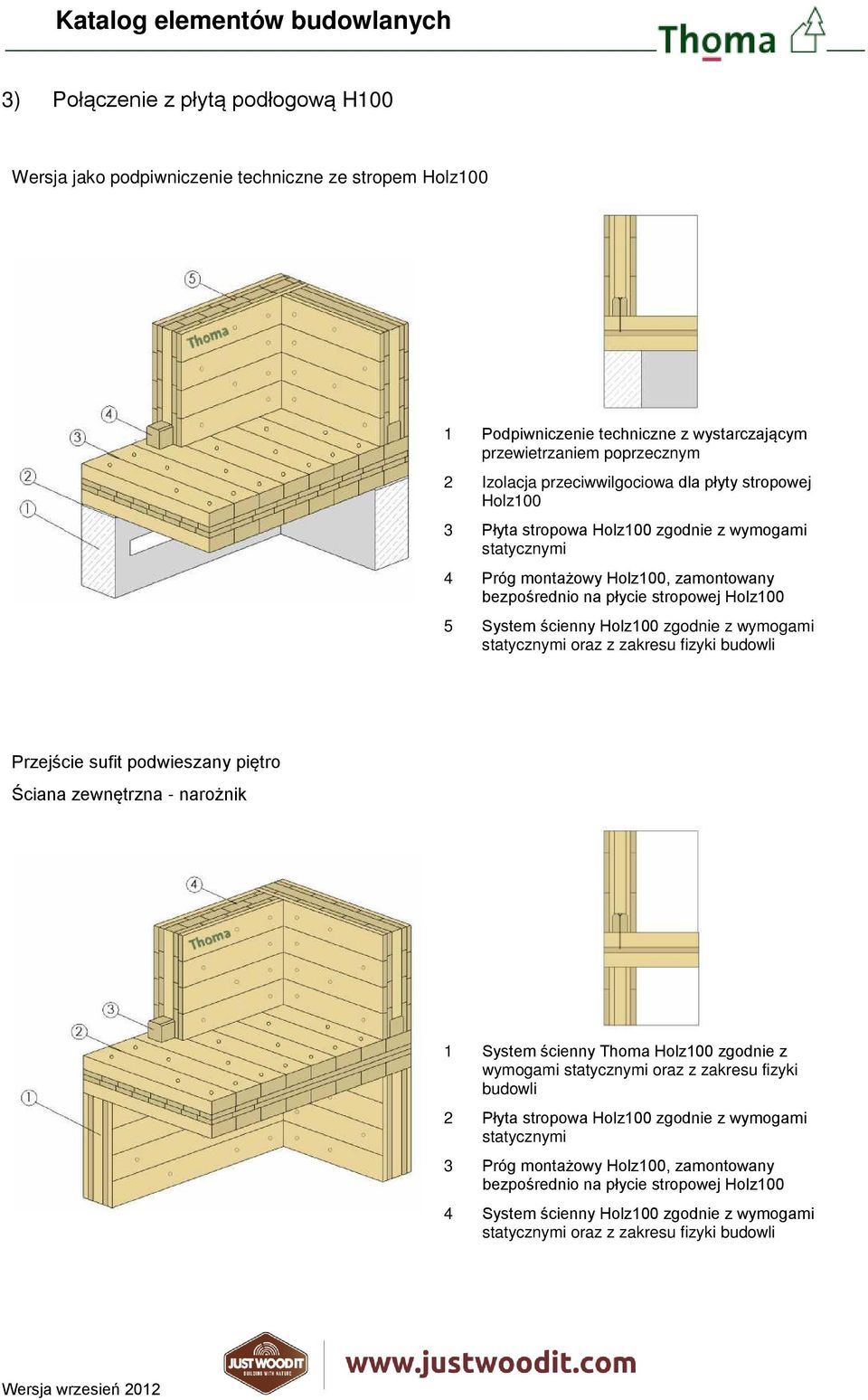

19 3) Połączenie z płytą podłogową H100 Wersja jako podpiwniczenie techniczne ze stropem Holz100 1 Podpiwniczenie techniczne z wystarczającym przewietrzaniem poprzecznym 2 Izolacja przeciwwilgociowa dla płyty stropowej Holz100 3 Płyta stropowa Holz100 zgodnie z wymogami statycznymi 4 Próg montażowy Holz100, zamontowany bezpośrednio na płycie stropowej Holz100 5 System ścienny Holz100 zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli Przejście sufit podwieszany piętro Ściana zewnętrzna - narożnik 1 System ścienny Thoma Holz100 zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli 2 Płyta stropowa Holz100 zgodnie z wymogami statycznymi 3 Próg montażowy Holz100, zamontowany bezpośrednio na płycie stropowej Holz100 4 System ścienny Holz100 zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli

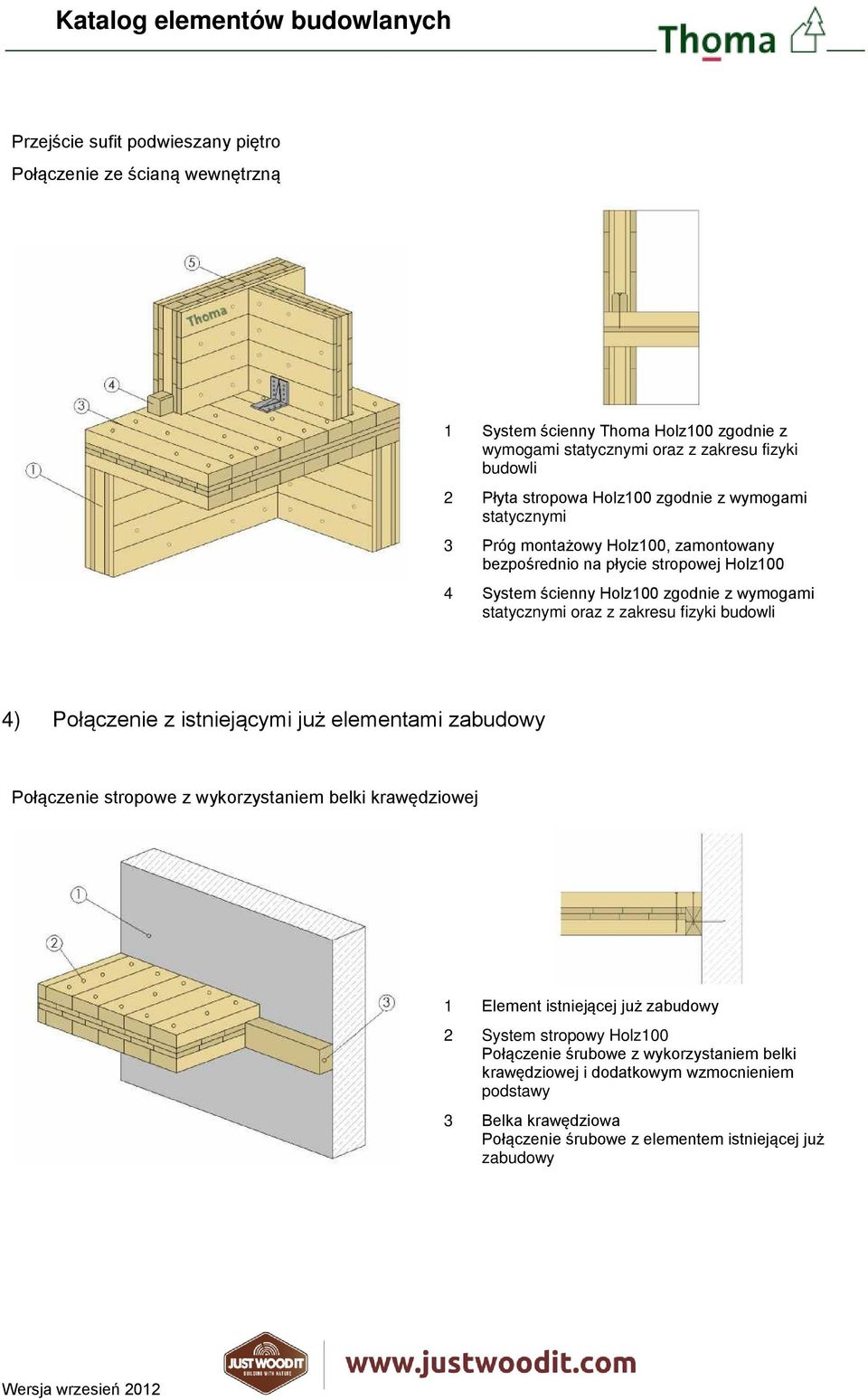

20 Przejście sufit podwieszany piętro Połączenie ze ścianą wewnętrzną 1 System ścienny Thoma Holz100 zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli 2 Płyta stropowa Holz100 zgodnie z wymogami statycznymi 3 Próg montażowy Holz100, zamontowany bezpośrednio na płycie stropowej Holz100 4 System ścienny Holz100 zgodnie z wymogami statycznymi oraz z zakresu fizyki budowli 4) Połączenie z istniejącymi już elementami zabudowy Połączenie stropowe z wykorzystaniem belki krawędziowej 1 Element istniejącej już zabudowy 2 System stropowy Holz100 Połączenie śrubowe z wykorzystaniem belki krawędziowej i dodatkowym wzmocnieniem podstawy 3 Belka krawędziowa Połączenie śrubowe z elementem istniejącej już zabudowy

21 Połączenie ze ścianą z wykorzystaniem schodkowanego elementu drewnianego 1 Element istniejącej już zabudowy 2 System ścienny Holz100 Połączenie śrubowe ze schodkowanym elementem drewnianym 3 Schodkowany element drewniany Połączenie śrubowe z elementem istniejącej już zabudowy 5) Podpora stropowa na podciągach 1 Podciąg drewniany 2 System stropowy Thoma H100

22 3. Konstrukcje 3.1 Ściany zewnętrzne Oznaczenie Element Konstrukcja AW01 H100-W17 Strona wewnętrzna Strona zewnętrzna Układ warstw Parametry z zakresu techniki budowlanej Nr Grubość Oznaczenie Parametr Jednostka (cm) 01 17,0 Thoma H100-W17 Wartość U 0,20 W/m 2 K 02 12,0 Płyta pilśniowa miękka z piórem i wpustem Ochrona ppoż od wewnątrz F60B 03 5,0 Łacenie wentyl. od tyłu, pionowe Masa powierzchniowa 115 kg/m ,4 Deskowanie zewnętrzne, poziome 36,4 Konstrukcja łączna

23 Oznaczenie Element Konstrukcja AW02 H100-W30 Strona wewnętrzna Strona zewnętrzna Układ warstw Parametry z zakresu techniki budowlanej Nr Grubość Oznaczenie Parametr Jednostka (cm) 01 30,6 Thoma H100-W30 Wartość U 0,18 W/m 2 K 02 6,0 Płyta pilśniowa miękka z piórem i wpustem Ochrona ppoż. od wewnątrz F90B 03 5,0 Łacenie wentyl. od tyłu, pionowe Masa powierzchniowa 160 kg/m ,4 Deskowanie zewnętrzne, poziome 44,0 Konstrukcja łączna

24 Oznaczenie Element Konstrukcja AW03 H100-W17 Strona wewnętrzna Strona zewnętrzna Układ warstw Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 17,0 Thoma H100-W17 Wartość U 0,20 W/m 2 K 02 12,0 Płyta pilśniowa miękka jako podłoże tynkowe Ochrona ppoż. od wewnątrz F60B 03 - Masa powierzchniowa 110 kg/m 2 04 ok. 1,5 Tynk systemowy wg zaleceń producenta 30,5 Konstrukcja łączna

25 Oznaczenie Element Konstrukcja AW04 H100-W17 Strona wewnętrzna Strona zewnętrzna Układ warstw Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 17,0 Thoma H100-W17 Wartość U 0,15 W/m 2 K 02 16,0 Płyta pilśniowa miękka Ochrona ppoż. od wewnątrz F60B 03 2,2 Płyta pilśniowa miękka z piórem i wpustem Masa powierzchniowa 130 kg/m ,0 Łacenie wentyl. od tyłu, pionowe 05 2,4 Deskowanie zewnętrzne, poziome 42,6 Konstrukcja łączna

26 Oznaczenie Element Konstrukcja AW05 H100-W30 Strona wewnętrzna Strona zewnętrzna Układ warstw Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 30,6 Thoma H100-W30 Wartość U 0,15 W/m 2 K 02 8,0 Płyta pilśniowa miękka Ochrona ppoż.od wewnątrz F90B 03 2,2 Płyta pilśniowa miękka z piórem i wpustem Masa powierzchniowa 165 kg/m ,0 Łacenie wentyl. od tyłu, pionowe 05 2,4 Deskowanie zewnętrzne, poziome 48,2 Konstrukcja łączna

27 3.2 Sufity podwieszane Oznaczenie Element Konstrukcja DE01 H100-DE21 Konstrukcja DE 01 Układ warstw od góry do dołu Nr Grubość Oznaczenie (cm) 01 2,4 Deski z drewna litego Thoma 02 4,0 Płyta pilśniowa miękka z łaceniem spoin 03 4,0 Płyta pilśniowa miękka 04 6,0 Zasyp 05 - Izolacja papierowa 06 21,2 Thoma H100-DE21 37,6 Konstrukcja łączna

28 Oznaczenie Element Konstrukcja DE02 H100-DE21 Konstrukcja DE 02 Układ warstw od góry do dołu Nr Grubość (cm) Oznaczenie 01 2,0 Posadzka kamienna 02 6,0 Jastrych (ew. 7,0 cm jastrych z ogrzewaniem) 03 - Przekładka 04 3,0 Izolacja wygłuszania odgłosu kroków 05 8,0 Zasyp 06 - Izolacja papierowa 07 21,2 Thoma H100-DE21 40,2 Konstrukcja łączna

29 Oznaczenie Element Konstrukcja DE03 H100-DE21 Konstrukcja DE 03 Układ warstw od góry do dołu Nr Grubość (cm) Oznaczenie 01 2,4 Deski z drewna litego Thoma 02 4,0 Płyta pilśniowa miękka pomiędzy łaceniem spoin 03 4,0 Płyta pilśniowa miękka 04 21,2 Thoma H100-DE21 31,6 Konstrukcja łączna

30 3.3 Konstrukcje dachowe strome Oznaczenie Element Konstrukcja DA01 H100-DA21 Układ warstw od góry do dołu Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 - Pokrycie dachówkowe Wartość U 0,16 W/m 2 K 02 4,0 Łacenie dachu 03 8,0 Kontrłata 04 2,2 Płyta pilśniowa miękka - warstwa odprowadzająca wodę 05 14,0 Płyta pilśniowa miękka 06 21,2 Thoma H100-DA21 49,4 Konstrukcja łączna

31 Oznaczenie Element Konstrukcja DA02 H100-DA21 Układ warstw od góry do dołu Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 - Pokrycie blaszane Wartość U 0,16 W/m 2 K 02 2,4 Deskowanie mozaikowe 03 8,0 Wentylowanie od tyłu / Kontrłata 04 2,2 Płyta pilśniowa miękka - warstwa odprowadzająca wodę 05 14,0 Płyta pilśniowa miękka 06 21,2 Thoma H100-DA21 47,8 Konstrukcja łączna

32 3.4 Konstrukcje dachowe płaskie Oznaczenie Element Konstrukcja DA03 H100-DA21 Konstrukcja DA 03 Układ warstw od góry do dołu Nr Grubość (cm) Parametry z zakresu techniki budowlanej Oznaczenie Parametr Jednostka 01 5,0 Żwir Wartość U 0,17 W/m 2 K 02 0,3 Maty do izolacji dachu 03 12,0 Płyta pilśniowa miękka - izolacja spadku 04 10,0 Płyta pilśniowa miękka 05 - Paroizolacja 06 21,2 Thoma H100-DE21 48,5 Konstrukcja łączna

33 4. Instalacje W przypadku budownictwa z drewna litego projektowanie instalacji, zarówno elektrycznych, jak i sanitarnych, odgrywa istotną rolę. Elementy Holz100 wykańczane są standardowo w fabryce jako elementy licowe. Jeśli zależy nam na tym, by ściany i stropy zachowały swój licowy charakter, konieczne jest wyfrezowanie w fabryce miejsc na przewody. Projektowanie: Firma Thoma dysponuje własnym działem projektowym, który sporządza rysunki i plany warsztatowe elementów Holz100, a w dalszej kolejności opracowuje przebieg produkcji elementów Holz100. Zapewniamy integrację istniejących planów Inwestora z naszymi pracami projektowymi. W razie konieczności opracowania rysunków instalacji przed przekazaniem planów, zaleca się realizację następującego schematu: Prezentacja projektu. Szczeliny instalacyjne frezowane są standardowo w rdzeniu ściany Holz100. Konstrukcja systemowa wg Thoma Holz100 AW 02 Inst. 3/5 cm H=50cm powyżej górnej krawędzi podłogi Inst. 2 x 3/5 cm H=200cm powyżej górnej krawędzi podłogi Inst. 3/5 cm H=50cm powyżej górnej krawędzi podłogi frezowanie do lica

34 Instalacje - Przekrój systemowy 1) Planowany kanał instalacyjny nacinany jest fabrycznie w strefie podłogowej 2) Standardowa szczelina instalacyjna 3/5 cm 3) System stropowy Holz100 4) System ścienny Holz100 Instalacja standardowa frezowanie fabryczne, wymiary 3/5 cm Instalacja podwójna frezowanie fabryczne, wymiary 3/10 cm Frezowanie do lica możliwe jest także w późniejszym terminie na placu budowy, wymiary dowolne w warstwach wierzchnich

35 Zestawienie tabelaryczne NOWE oznaczenie typów elementów Ściany Stare oznaczenie Grubość (cm) Nowe oznaczenie Typ ściany A 12,0 H100-W12 Typ ściany B 14,0 H100-W14 Typ ściany C 17,0 H100-W17 Typ ściany D1 20,0 H100-W20 Typ ściany D2 25,0 H100-W25 Typ ściany E 30,6 H100-W30 Typ ściany F 36,4 H100-W36 Stropy Stare oznaczenie Grubość (cm) Nowe oznaczenie Typ stropu DE I 17,6 H100-DE17 Typ stropu DE II 21,2 H100-DE21 Dach Stare oznaczenie Grubość (cm) Nowe oznaczenie Typ płyty dachowej DA I 17,0 H100-DA17 Typ płyty dachowej DA II 19,0 H100-DA19 Typ płyty dachowej DA III 21,2 H100-DA21

36 I m p r e s s u m Zawartość niniejszego katalogu elementów budowlanych stanowi własność intelektualną firmy Ing. Erwin Thoma i podlega ochronie prawem autorskim. Rozwiązania systemowe należy rozumieć jako zalecenia, za które wydawca nie odpowiada. Powielanie dozwolone jest wyłącznie po uzyskaniu pisemnej zgody wydawcy. Katalog elementów budowlanych zachowuje ważność wyłącznie jako całość. Ing. Erwin Thoma Holz GmbH Wersja: wrzesień 2012
