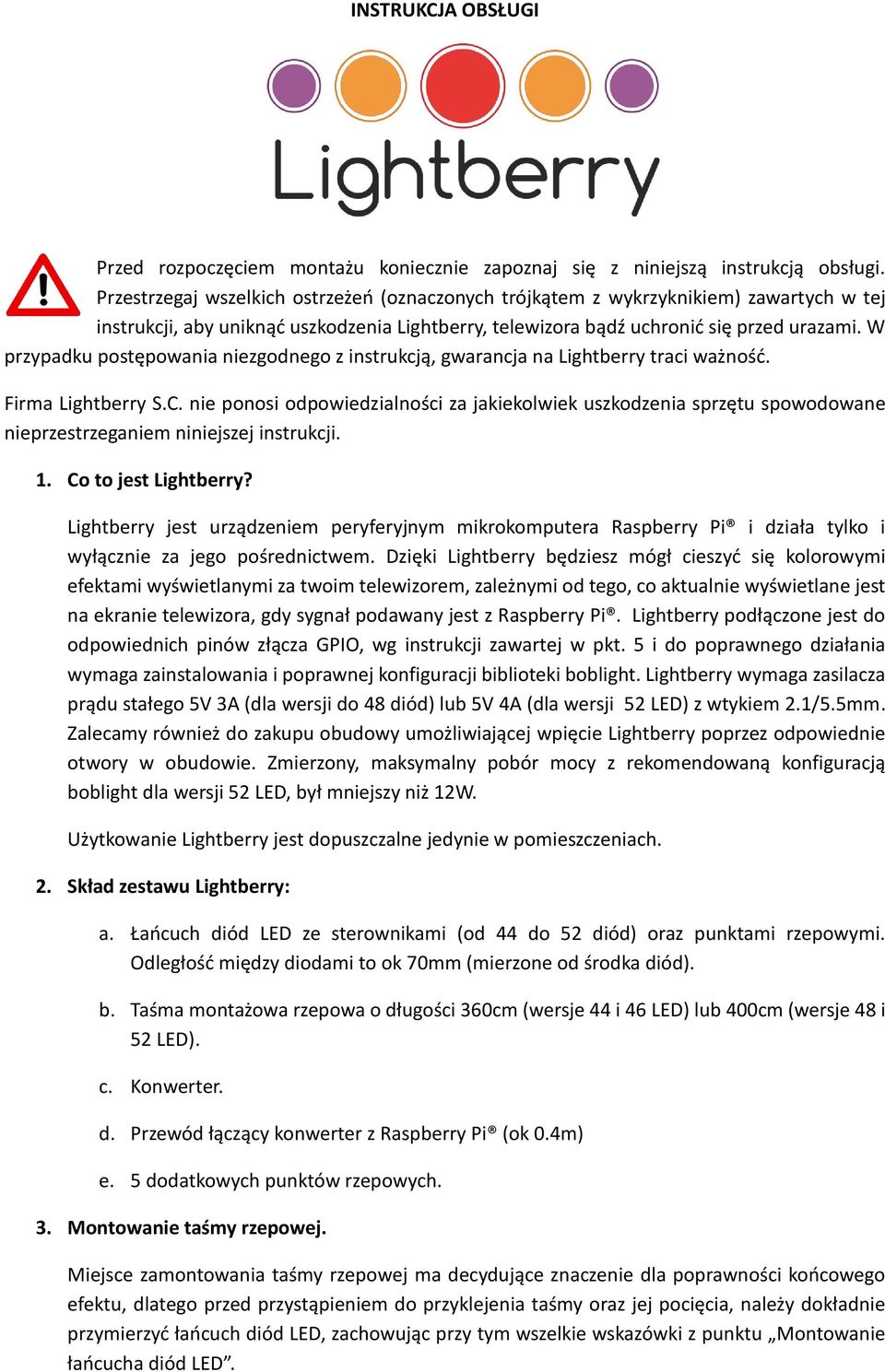

1 INSTRUKCJA OBSŁUGI Przed rozpoczęciem montażu koniecznie zapoznaj się z niniejszą instrukcją obsługi. Przestrzegaj wszelkich ostrzeżeń (oznaczonych trójkątem z wykrzyknikiem) zawartych w tej instrukcji, aby uniknąć uszkodzenia Lightberry, telewizora bądź uchronić się przed urazami. W przypadku postępowania niezgodnego z instrukcją, gwarancja na Lightberry traci ważność. Firma Lightberry S.C. nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia sprzętu spowodowane nieprzestrzeganiem niniejszej instrukcji. 1. Co to jest Lightberry? Lightberry jest urządzeniem peryferyjnym mikrokomputera Raspberry Pi i działa tylko i wyłącznie za jego pośrednictwem. Dzięki Lightberry będziesz mógł cieszyć się kolorowymi efektami wyświetlanymi za twoim telewizorem, zależnymi od tego, co aktualnie wyświetlane jest na ekranie telewizora, gdy sygnał podawany jest z Raspberry Pi. Lightberry podłączone jest do odpowiednich pinów złącza GPIO, wg instrukcji zawartej w pkt. 5 i do poprawnego działania wymaga zainstalowania i poprawnej konfiguracji biblioteki boblight. Lightberry wymaga zasilacza prądu stałego 5V 3A (dla wersji do 48 diód) lub 5V 4A (dla wersji 52 LED) z wtykiem 2.1/5.5mm. Zalecamy również do zakupu obudowy umożliwiającej wpięcie Lightberry poprzez odpowiednie otwory w obudowie. Zmierzony, maksymalny pobór mocy z rekomendowaną konfiguracją boblight dla wersji 52 LED, był mniejszy niż 12W. Użytkowanie Lightberry jest dopuszczalne jedynie w pomieszczeniach. 2. Skład zestawu Lightberry: a. Łańcuch diód LED ze sterownikami (od 44 do 52 diód) oraz punktami rzepowymi. Odległość między diodami to ok 70mm (mierzone od środka diód). b. Taśma montażowa rzepowa o długości 360cm (wersje 44 i 46 LED) lub 400cm (wersje 48 i 52 LED). c. Konwerter. d. Przewód łączący konwerter z Raspberry Pi (ok 0.4m) e. 5 dodatkowych punktów rzepowych. 3. Montowanie taśmy rzepowej. Miejsce zamontowania taśmy rzepowej ma decydujące znaczenie dla poprawności końcowego efektu, dlatego przed przystąpieniem do przyklejenia taśmy oraz jej pocięcia, należy dokładnie przymierzyć łańcuch diód LED, zachowując przy tym wszelkie wskazówki z punktu Montowanie łańcucha diód LED.

2 Mając na uwadze fakt, że do taśmy rzepowej będą następnie mocowane diody, należy zwrócić uwagę, aby taśma zamocowana była symetrycznie i z równomiernymi odległościami od ściany, na której będą widoczne efekty świetlne. Taśma, a w efekcie również diody, nie powinna być zbyt blisko ściany, aby uniknąć efektu punktowości światła. Zbyt duża odległość od ściany może z kolei spowodować utratę rozdzielczości efektów Lightberry. Zalecana przez nas odległość to 6-15cm, która może być inna zależnie od budowy telewizora i jego uiejscowienia. Nie wolno zakrywać żadnych otworów wentylacyjnych telewizora, aby uniknąć uszkodzenia telewizora. Zalecamy położenie telewizora na płaskiej i miękkiej powierzchni przed zamontowaniem taśm rzepowych. Montowanie taśm na wiszącym lub stojącym telewizorze, może grozić jego zrzuceniem bądź przewróceniem, co może doprowadzić do uszkodzenia sprzętu bądź uszkodzenia ciała. Taśma rzepowa zachowuje właściwości samoprzylepne do temperatury 60 stopni Celcjusza. Jeśli twój telewizor nagrzewa się bardziej, nie montuj Lightberry na nim! Taśma rzepowa nie jest przeznaczona do wielokrotnego odklejania i przyklejania. Jeśli potrzebujesz dodatkowej taśmy, skontaktuj się z Lightberry. 4. Montowanie łańcucha diód LED. Montowanie łańcucha diód odbywa się poprzez ich przyczepienie do taśmy rzepowej, przyklejonej do telewizora. Podczas mocowania diód należy zwrócić uwagę, aby przewody nie były skręcone, zagięte, oraz aby tworzyły prostą linię (sąsiednie dody powinny być maksymalnie oddalone od siebie) (patrz rysunek 1). Jeśli musisz odczepić diody od telewizora, upewnij się, że trzymasz punkt rzepowy w trakcie odrywania, w przeciwnym razie może dojść do odklejenia punktu rzepowego of obudowy diody. Rysunek 1. Układ Kabli Standardowe proporcje ilości diód w zależności od przekątnej ekranu (proponowane):

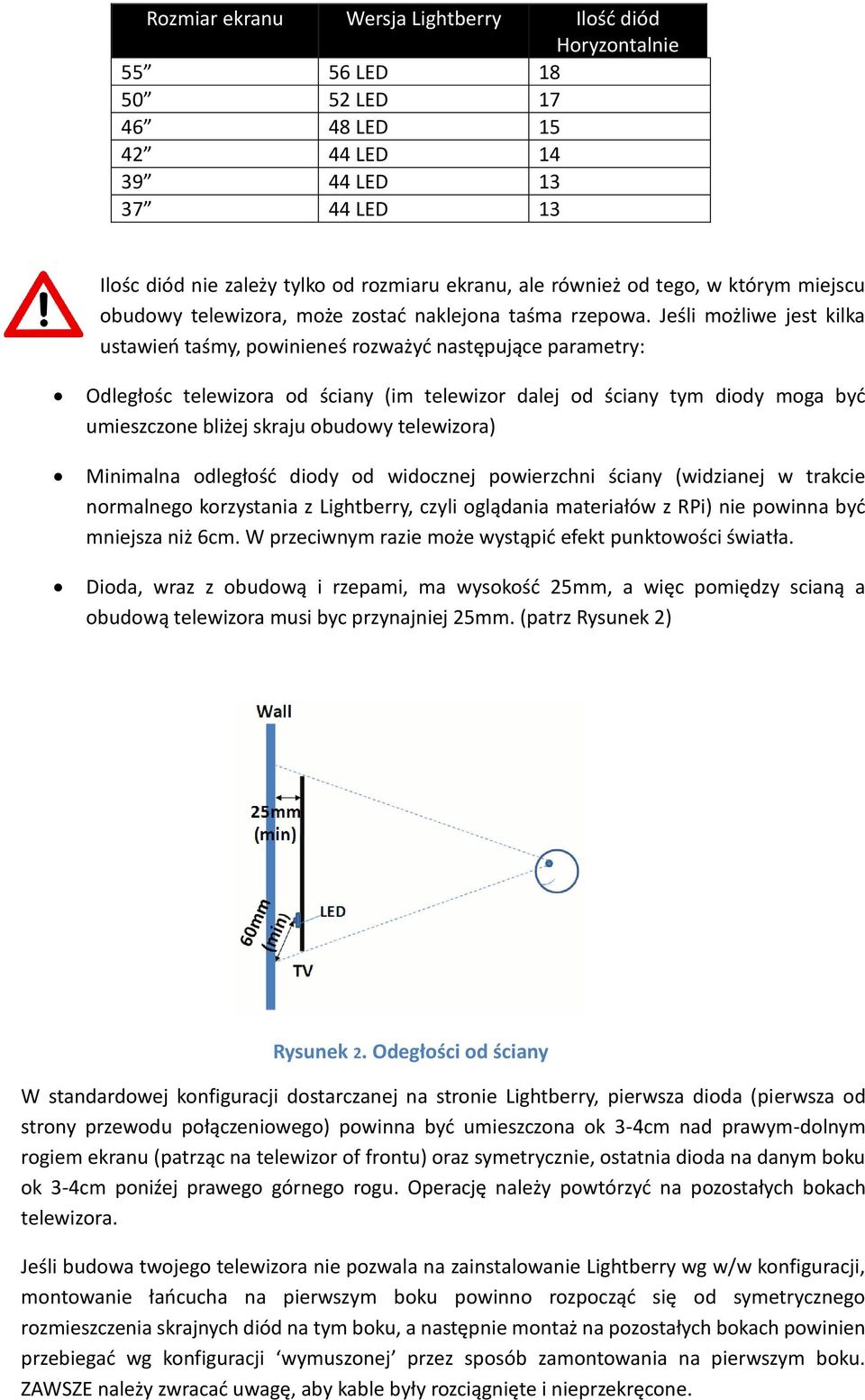

3 Rozmiar ekranu Wersja Lightberry Ilość diód Horyzontalnie LED LED LED LED LED LED 13 Ilośc diód nie zależy tylko od rozmiaru ekranu, ale również od tego, w którym miejscu obudowy telewizora, może zostać naklejona taśma rzepowa. Jeśli możliwe jest kilka ustawień taśmy, powinieneś rozważyć następujące parametry: Odległośc telewizora od ściany (im telewizor dalej od ściany tym diody moga być umieszczone bliżej skraju obudowy telewizora) Minimalna odległość diody od widocznej powierzchni ściany (widzianej w trakcie normalnego korzystania z Lightberry, czyli oglądania materiałów z RPi) nie powinna być mniejsza niż 6cm. W przeciwnym razie może wystąpić efekt punktowości światła. Dioda, wraz z obudową i rzepami, ma wysokość 25mm, a więc pomiędzy scianą a obudową telewizora musi byc przynajniej 25mm. (patrz Rysunek 2) Rysunek 2. Odegłości od ściany W standardowej konfiguracji dostarczanej na stronie Lightberry, pierwsza dioda (pierwsza od strony przewodu połączeniowego) powinna być umieszczona ok 3-4cm nad prawym-dolnym rogiem ekranu (patrząc na telewizor of frontu) oraz symetrycznie, ostatnia dioda na danym boku ok 3-4cm poniźej prawego górnego rogu. Operację należy powtórzyć na pozostałych bokach telewizora. Jeśli budowa twojego telewizora nie pozwala na zainstalowanie Lightberry wg w/w konfiguracji, montowanie łańcucha na pierwszym boku powinno rozpocząć się od symetrycznego rozmieszczenia skrajnych diód na tym boku, a następnie montaż na pozostałych bokach powinien przebiegać wg konfiguracji wymuszonej przez sposób zamontowania na pierwszym boku. ZAWSZE należy zwracać uwagę, aby kable były rozciągnięte i nieprzekręcone.

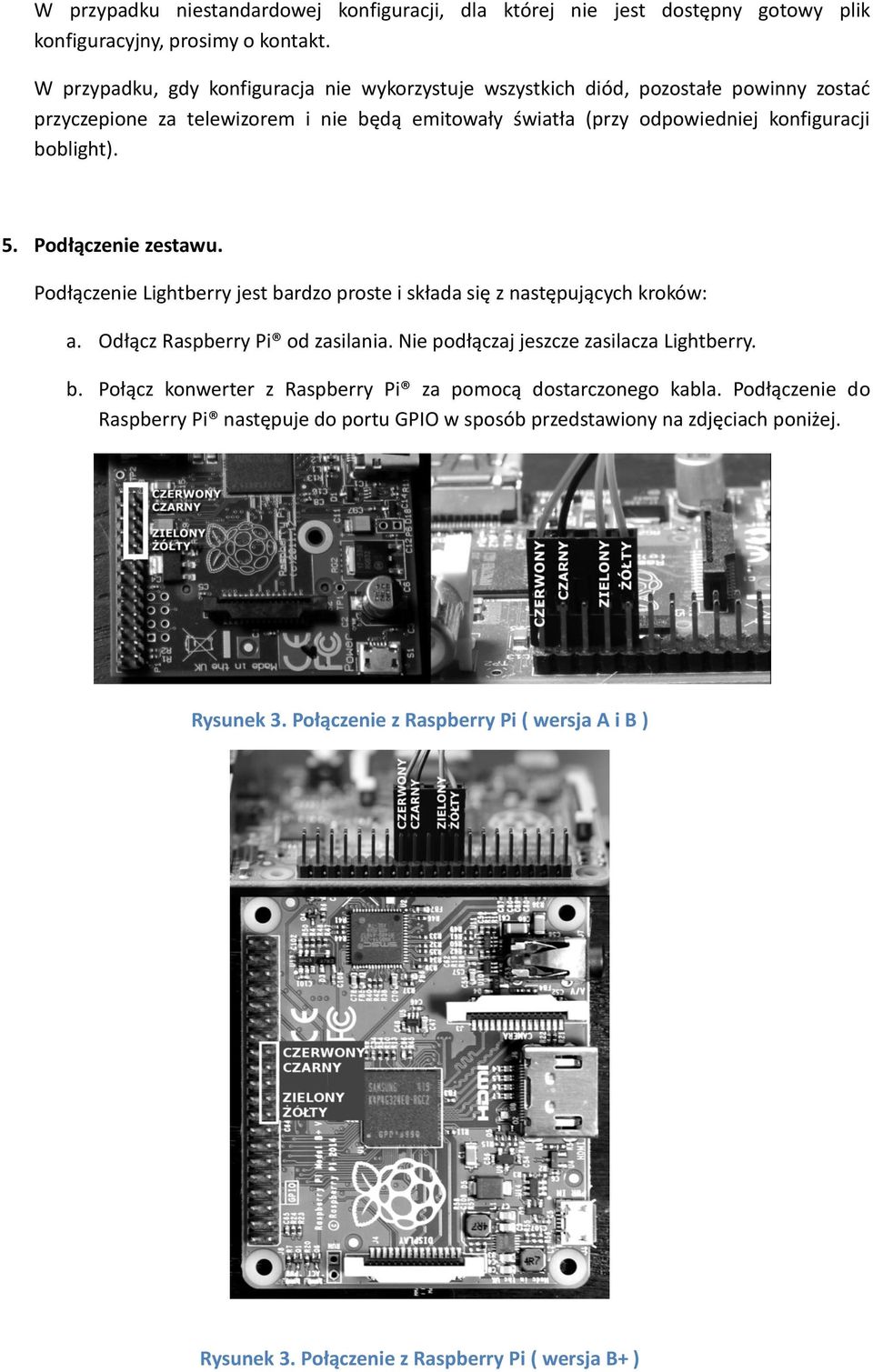

4 W przypadku niestandardowej konfiguracji, dla której nie jest dostępny gotowy plik konfiguracyjny, prosimy o kontakt. W przypadku, gdy konfiguracja nie wykorzystuje wszystkich diód, pozostałe powinny zostać przyczepione za telewizorem i nie będą emitowały światła (przy odpowiedniej konfiguracji boblight). 5. Podłączenie zestawu. Podłączenie Lightberry jest bardzo proste i składa się z następujących kroków: a. Odłącz Raspberry Pi od zasilania. Nie podłączaj jeszcze zasilacza Lightberry. b. Połącz konwerter z Raspberry Pi za pomocą dostarczonego kabla. Podłączenie do Raspberry Pi następuje do portu GPIO w sposób przedstawiony na zdjęciach poniżej. Rysunek 3. Połączenie z Raspberry Pi ( wersja A i B ) Rysunek 3. Połączenie z Raspberry Pi ( wersja B+ )

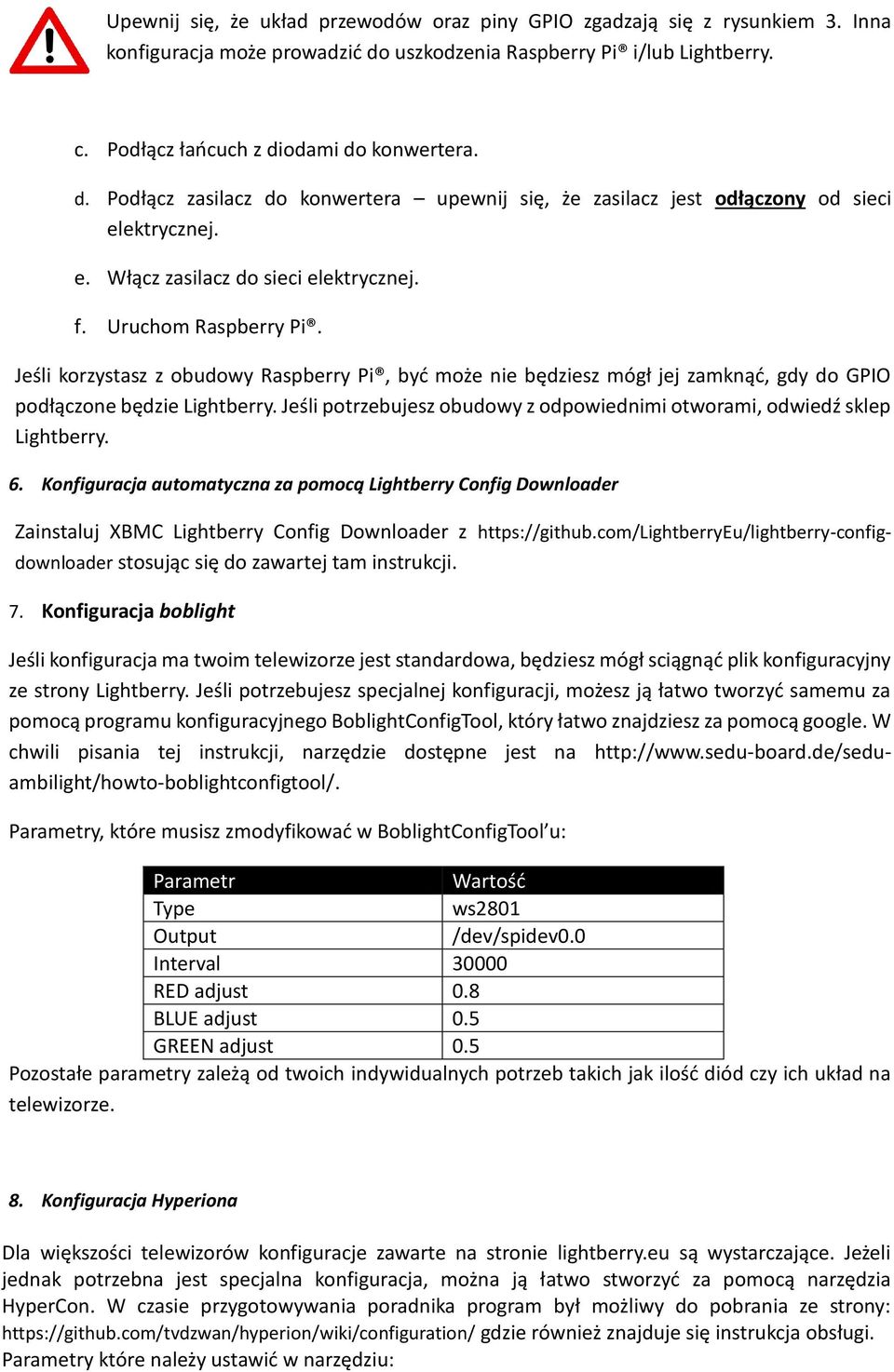

5 Upewnij się, że układ przewodów oraz piny GPIO zgadzają się z rysunkiem 3. Inna konfiguracja może prowadzić do uszkodzenia Raspberry Pi i/lub Lightberry. c. Podłącz łańcuch z diodami do konwertera. d. Podłącz zasilacz do konwertera upewnij się, że zasilacz jest odłączony od sieci elektrycznej. e. Włącz zasilacz do sieci elektrycznej. f. Uruchom Raspberry Pi. Jeśli korzystasz z obudowy Raspberry Pi, być może nie będziesz mógł jej zamknąć, gdy do GPIO podłączone będzie Lightberry. Jeśli potrzebujesz obudowy z odpowiednimi otworami, odwiedź sklep Lightberry. 6. Konfiguracja automatyczna za pomocą Lightberry Config Downloader Zainstaluj XBMC Lightberry Config Downloader z stosując się do zawartej tam instrukcji. 7. Konfiguracja boblight Jeśli konfiguracja ma twoim telewizorze jest standardowa, będziesz mógł sciągnąć plik konfiguracyjny ze strony Lightberry. Jeśli potrzebujesz specjalnej konfiguracji, możesz ją łatwo tworzyć samemu za pomocą programu konfiguracyjnego BoblightConfigTool, który łatwo znajdziesz za pomocą google. W chwili pisania tej instrukcji, narzędzie dostępne jest na Parametry, które musisz zmodyfikować w BoblightConfigTool u: Parametr Wartość Type ws2801 Output /dev/spidev0.0 Interval RED adjust 0.8 BLUE adjust 0.5 GREEN adjust 0.5 Pozostałe parametry zależą od twoich indywidualnych potrzeb takich jak ilość diód czy ich układ na telewizorze. 8. Konfiguracja Hyperiona Dla większości telewizorów konfiguracje zawarte na stronie lightberry.eu są wystarczające. Jeżeli jednak potrzebna jest specjalna konfiguracja, można ją łatwo stworzyć za pomocą narzędzia HyperCon. W czasie przygotowywania poradnika program był możliwy do pobrania ze strony: gdzie również znajduje się instrukcja obsługi. Parametry które należy ustawić w narzędziu:

6 Parametr Wartość Type lightberry Output /dev/spidev0.0 RGB byte order RGB HSV Saturation gain 1 HSV Value gain 1 Color Threshold Gamma Blacklvl Whitelvl Red Green Blue Kity Lightberry W celu rozszerzenia funkcjonalności podstawowego zestawu lightberry można podłączyć zestawy dostępne na stronie. W zależności od wybranego zestawu wykonaj poniższe kroki żeby podłaczyć zestaw. a. Wyłącz Raspberry Pi oraz Lightberry. Wyjmij wszystkie wtyczki z kontaktów. b. Podłącz wszystkie elementy zgodnie ze schematami poniżej. c. Podłącz wtyczki do kontaktów. d. Włącz Raspberry Pi. TV SCART Source SCART 2 RCA USB Video Grabber Raspberry Pi Rysunek 4. Schemat podłaczenia SCART Kit TV Mediaplayer Cable TV Box HDMI Switch HDMI Splitter Video Console HDMI 2 RCA Rysunek 5. Schemat podłaczenia HDMI Kit USB Video Grabber Raspberry Pi

7 TV Mediaplayer Cable TV Box HDMI Switch HDMI Premium Kit Video Console Raspberry Pi 10. Problemy i rozwiązania. Rysunek 6. Schemat podłaczenia HDMI Premium Kit Problem Ilość diód LED jest zbyt mała Ilość diód jest zbyt duża Punkt rzepowy odkleił się od obudowy diody Diody nie świecą się Wideo się zacina Diagnoza/Rozwiązanie Taśma rzepowa została zamocowana zbyt blisko krawędzi telewizora lub zakupiony został zły wariant Lightberry. Spróbuj umieścić taśmę LED bliżej środka telewizora lub skontaktuj się z Lightberry w celu nabycia przedłużenia łańcucha. Jeśli przymocowałeś Lightberry dokładnie tam gdzie chciałeś, nadmiarowe diody nie stanowią problemu. Ściągnij lub stwórz samodzielnie odpowiednią konfigurację boblight aby odpowiadała Twojemu rozmieszczeniu diód. Przymocuj dodatkowe diody za telewizorem tak, aby nie blokowały światła aktywnym diodom. Zwróć uwagę na ułożenie kabli, które prowadzą do odklejonej diody. Kabel musi być rozciągnięty tak, aby nie powodował naprężenia odrywającego diodę od rzepy. Jeśli nie jest możliwe takie ułożenie kabla (zazwyczaj jest), przyklej punkt rzepowy do diody za pomocą cyjanopanu (i.e. Superglue, Kropelka, itd). Sprawdź czy wykonałeś wszystkie połączenia przewodów i w poprawny sposób. Sprawdź czy Lightberry jest włączone do zasilania. Sprawdź konfigurację boblight, która powinna znajdować się w pliku /etc/boblight.conf. Upewnij się, że (jeśli używasz raspbmc) włączona jest obsługa boblight. Jeśli powyższe kroki nie pomogą, prosimy o kontakt z support@lightberry.eu. Z naszego doświadczenia wynika, że w wideo (nawet 1080p) obsługiwane jest bardzo płynnie podczas obsługi Lightberry, jednak pamiętać należy, że biblioteka boblight zużywa pewne zasoby procesora podczas obsługi Lightberry. Upewnij się, że w twoim systemie funkcjonują tylko procesy, które są niezbędne i wyłącz wszystkie te, które nie muszą funkcjonować w trakcie oglądania wideo. Zwiększ parametr Interval w konfiguracji boblight (częstość odświeżania Lightberry). Jeśli to konieczne zmień ustawienia taktowania w Raspberry Pi (Lightberry S.C. nie ponosi odpowiedzialności, za jakiekolwiek uszkodzenia tym spowodowane)
