ODBOJNICE /FENDER RAILS

Transkrypt

1 ODBOJNICE /FENDER RAILS

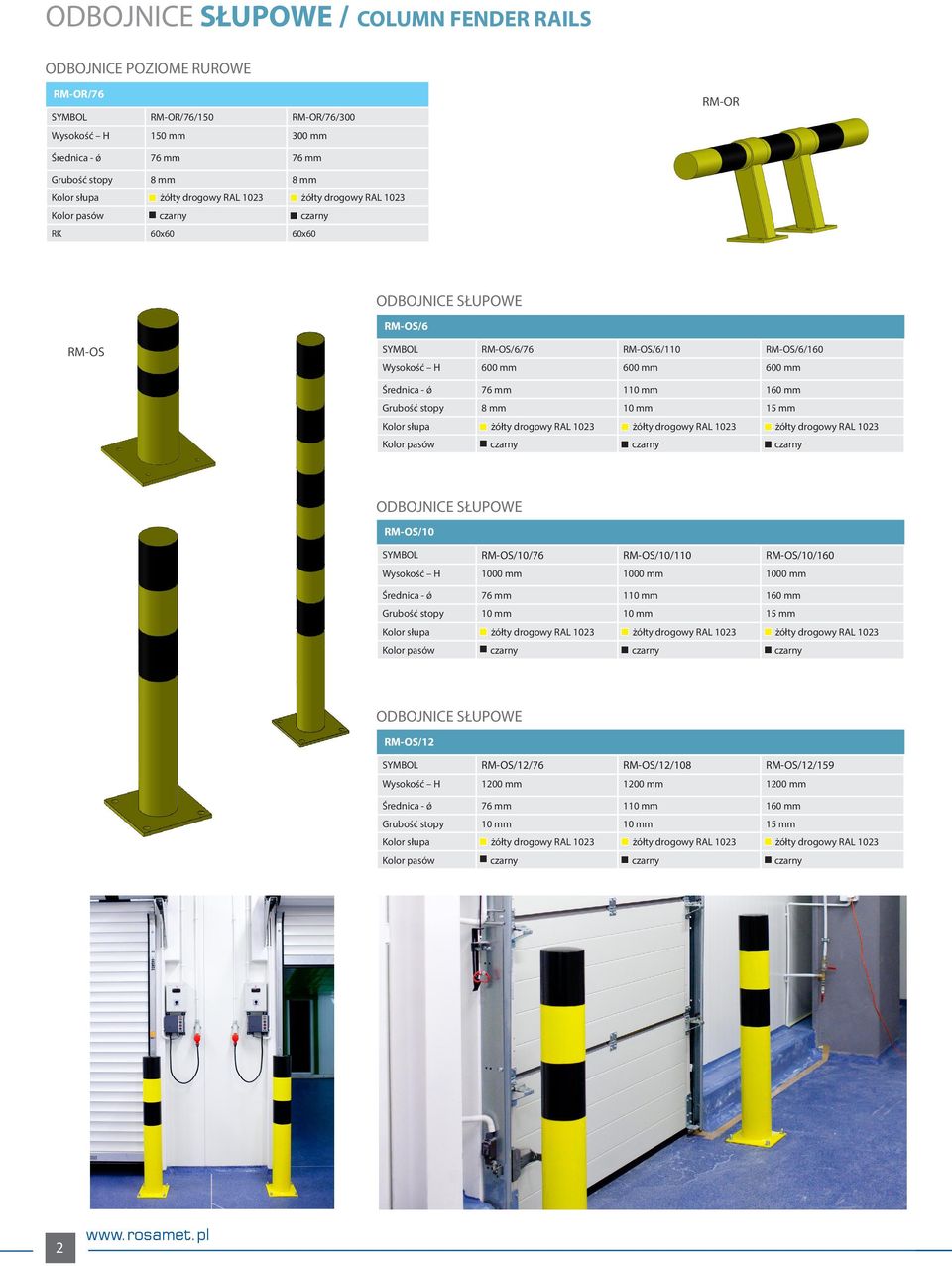

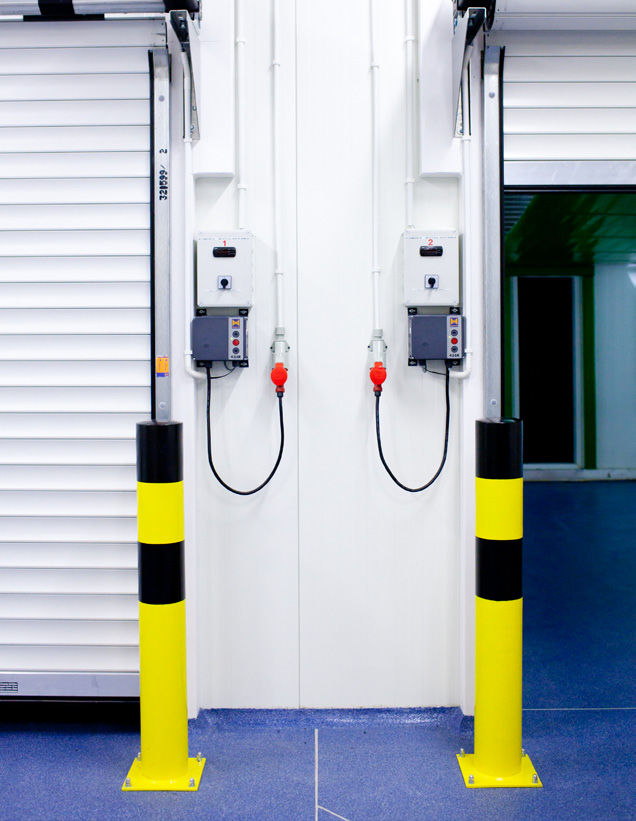

2 ODBOJNICE SŁUPOWE / COLUMN FENDER RAILS ODBOJNICE POZIOME RUROWE RM-OR/76 SYMBOL RM-OR/76/150 RM-OR/76/300 Wysokość H 150 mm 300 mm RM-OR Średnica - ǿ 76 mm 76 mm Grubość stopy 8 mm 8 mm RK 60x60 60x60 ODBOJNICE SŁUPOWE RM-OS/6 RM-OS SYMBOL RM-OS/6/76 RM-OS/6/110 RM-OS/6/160 Wysokość H 600 mm 600 mm 600 mm Średnica - ǿ 76 mm 110 mm 160 mm Grubość stopy 8 mm 10 mm 15 mm ODBOJNICE SŁUPOWE RM-OS/10 SYMBOL RM-OS/10/76 RM-OS/10/110 RM-OS/10/160 Wysokość H 1000 mm 1000 mm 1000 mm Średnica - ǿ 76 mm 110 mm 160 mm Grubość stopy 10 mm 10 mm 15 mm ODBOJNICE SŁUPOWE RM-OS/12 SYMBOL RM-OS/12/76 RM-OS/12/108 RM-OS/12/159 Wysokość H 1200 mm 1200 mm 1200 mm Średnica - ǿ 76 mm 110 mm 160 mm Grubość stopy 10 mm 10 mm 15 mm 2

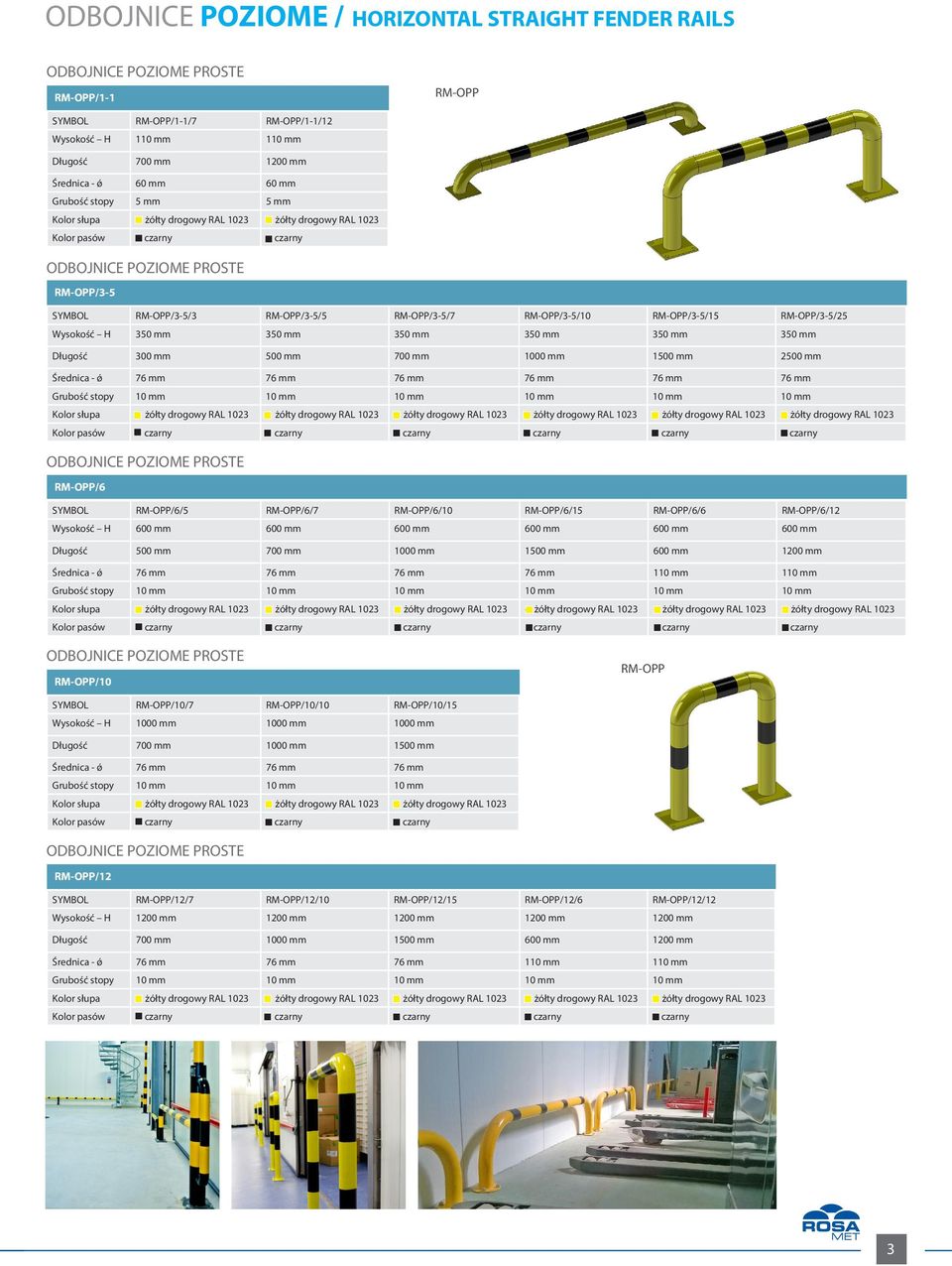

3 ODBOJNICE POZIOME / HORIZONTAL STRAIGHT FENDER RAILS ODBOJNICE RM-OPP/1-1 POZIOME PROSTE RM-OPP/1-1 RM-OPP SYMBOL RM-OPP/1-1/7 RM-OPP/1-1/12 Wysokość H 110 mm 110 mm Długość 700 mm 1200 mm Średnica - ǿ 60 mm 60 mm Grubość stopy 5 mm 5 mm ODBOJNICE POZIOME PROSTE RM-OPP/3-5 SYMBOL RM-OPP/3-5/3 RM-OPP/3-5/5 RM-OPP/3-5/7 RM-OPP/3-5/10 RM-OPP/3-5/15 RM-OPP/3-5/25 Wysokość H 350 mm 350 mm 350 mm 350 mm 350 mm 350 mm Długość 300 mm 500 mm 700 mm 1000 mm 1500 mm 2500 mm Średnica - ǿ 76 mm 76 mm 76 mm 76 mm 76 mm 76 mm 10 mm 10 mm 10 mm żółty drogowy RAL 1023 żółty drogowy RAL 1023 żółty drogowy RAL 1023 czarny czarny czarny ODBOJNICE POZIOME PROSTE RM-OPP/6 SYMBOL RM-OPP/6/5 RM-OPP/6/7 RM-OPP/6/10 RM-OPP/6/15 RM-OPP/6/6 RM-OPP/6/12 Wysokość H 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm Długość 500 mm 700 mm 1000 mm 1500 mm 600 mm 1200 mm Średnica - ǿ 76 mm 76 mm 76 mm 76 mm 110 mm 110 mm 10 mm 10 mm 10 mm żółty drogowy RAL 1023 żółty drogowy RAL 1023 żółty drogowy RAL 1023 czarny czarny czarny ODBOJNICE POZIOME PROSTE RM-OPP/10 RM-OPP SYMBOL RM-OPP/10/7 RM-OPP/10/10 RM-OPP/10/15 Wysokość H 1000 mm 1000 mm 1000 mm Długość 700 mm 1000 mm 1500 mm Średnica - ǿ 76 mm 76 mm 76 mm ODBOJNICE POZIOME PROSTE RM-OPP/12 SYMBOL RM-OPP/12/7 RM-OPP/12/10 RM-OPP/12/15 RM-OPP/12/6 RM-OPP/12/12 Wysokość H 1200 mm 1200 mm 1200 mm 1200 mm 1200 mm Długość 700 mm 1000 mm 1500 mm 600 mm 1200 mm Średnica - ǿ 76 mm 76 mm 76 mm 110 mm 110 mm 10 mm 10 mm żółty drogowy RAL 1023 żółty drogowy RAL 1023 czarny czarny 3

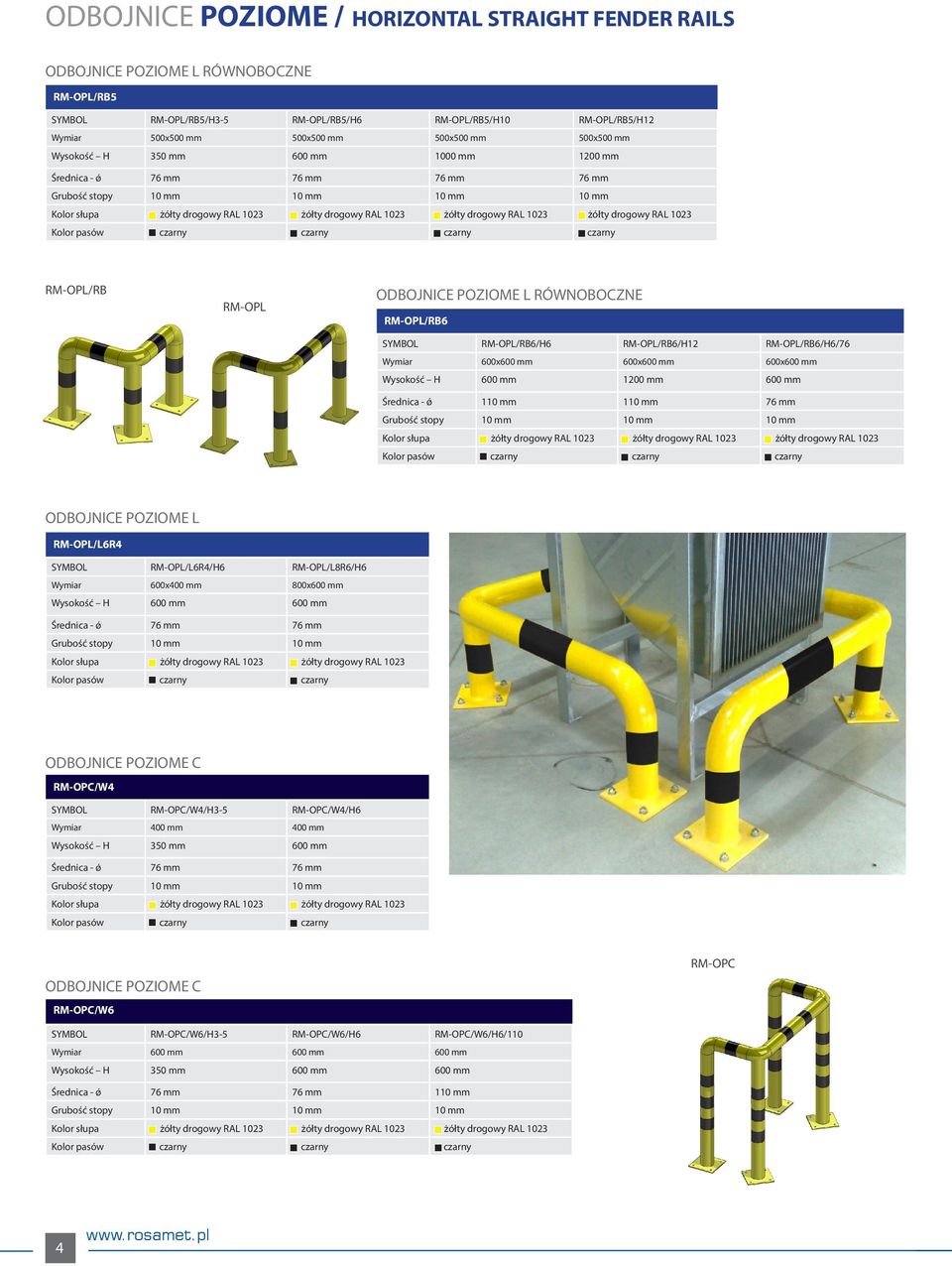

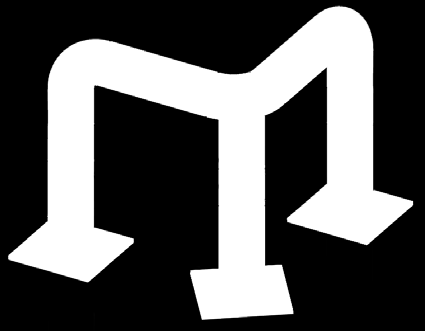

4 ODBOJNICE POZIOME / HORIZONTAL STRAIGHT FENDER RAILS ODBOJNICE POZIOME L RÓWNOBOCZNE RM-OPL/RB5 SYMBOL RM-OPL/RB5/H3-5 RM-OPL/RB5/H6 RM-OPL/RB5/H10 RM-OPL/RB5/H12 Wymiar 500x500 mm 500x500 mm 500x500 mm 500x500 mm Wysokość H 350 mm 600 mm 1000 mm 1200 mm Średnica - ǿ 76 mm 76 mm 76 mm 76 mm 10 mm żółty drogowy RAL 1023 czarny RM-OPL/RB RM-OPL ODBOJNICE POZIOME L RÓWNOBOCZNE RM-OPL/RB6 SYMBOL RM-OPL/RB6/H6 RM-OPL/RB6/H12 RM-OPL/RB6/H6/76 Wymiar 600x600 mm 600x600 mm 600x600 mm Wysokość H 600 mm 1200 mm 600 mm Średnica - ǿ 110 mm 110 mm 76 mm ODBOJNICE POZIOME L RM-OPL/L6R4 SYMBOL RM-OPL/L6R4/H6 RM-OPL/L8R6/H6 Wymiar 600x400 mm 800x600 mm Wysokość H 600 mm 600 mm Średnica - ǿ 76 mm 76 mm Grubość stopy 10 mm 10 mm ODBOJNICE POZIOME C RM-OPC/W4 SYMBOL RM-OPC/W4/H3-5 RM-OPC/W4/H6 Wymiar 400 mm 400 mm Wysokość H 350 mm 600 mm Średnica - ǿ 76 mm 76 mm Grubość stopy 10 mm 10 mm ODBOJNICE POZIOME C RM-OPC/W6 RM-OPC SYMBOL RM-OPC/W6/H3-5 RM-OPC/W6/H6 RM-OPC/W6/H6/110 Wymiar 600 mm 600 mm 600 mm Wysokość H 350 mm 600 mm 600 mm Średnica - ǿ 76 mm 76 mm 110 mm 4

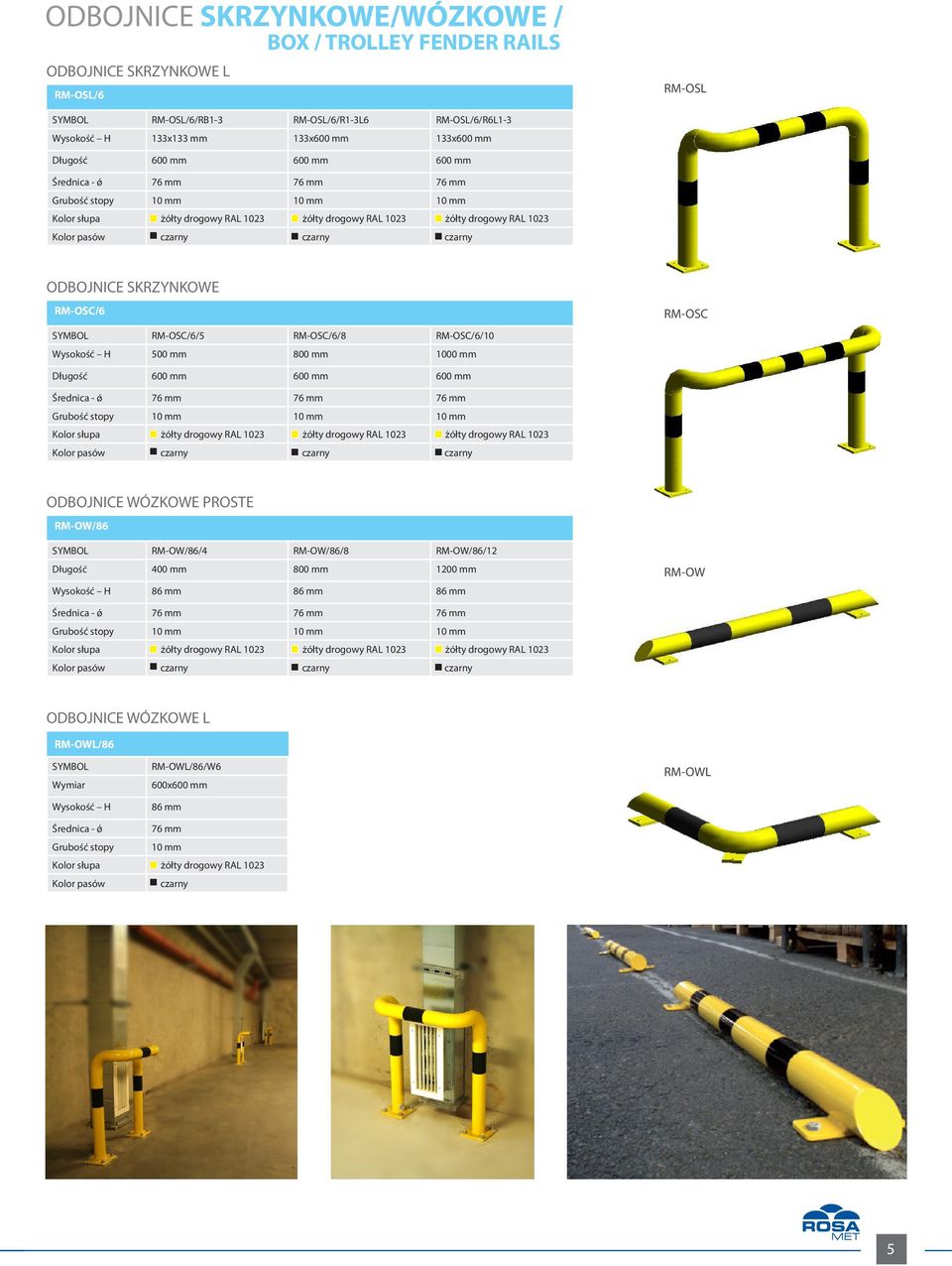

5 ODBOJNICE SKRZYNKOWE/WÓZKOWE / BOX / TROLLEY FENDER RAILS ODBOJNICE SKRZYNKOWE L RM-OSL/6 RM-OSL SYMBOL RM-OSL/6/RB1-3 RM-OSL/6/R1-3L6 RM-OSL/6/R6L1-3 Wysokość H 133x133 mm 133x600 mm 133x600 mm Długość 600 mm 600 mm 600 mm Średnica - ǿ 76 mm 76 mm 76 mm ODBOJNICE SKRZYNKOWE RM-OSC/6 SYMBOL RM-OSC/6/5 RM-OSC/6/8 RM-OSC/6/10 Wysokość H 500 mm 800 mm 1000 mm RM-OSC Długość 600 mm 600 mm 600 mm Średnica - ǿ 76 mm 76 mm 76 mm ODBOJNICE WÓZKOWE PROSTE RM-OW/86 SYMBOL RM-OW/86/4 RM-OW/86/8 RM-OW/86/12 Długość 400 mm 800 mm 1200 mm Wysokość H 86 mm 86 mm 86 mm RM-OW Średnica - ǿ 76 mm 76 mm 76 mm ODBOJNICE WÓZKOWE L RM-OWL/86 SYMBOL Wymiar Wysokość H RM-OWL/86/W6 600x600 mm 86 mm RM-OWL Średnica - ǿ 76 mm Grubość stopy 10 mm Kolor słupa żółty drogowy RAL 1023 Kolor pasów czarny 5

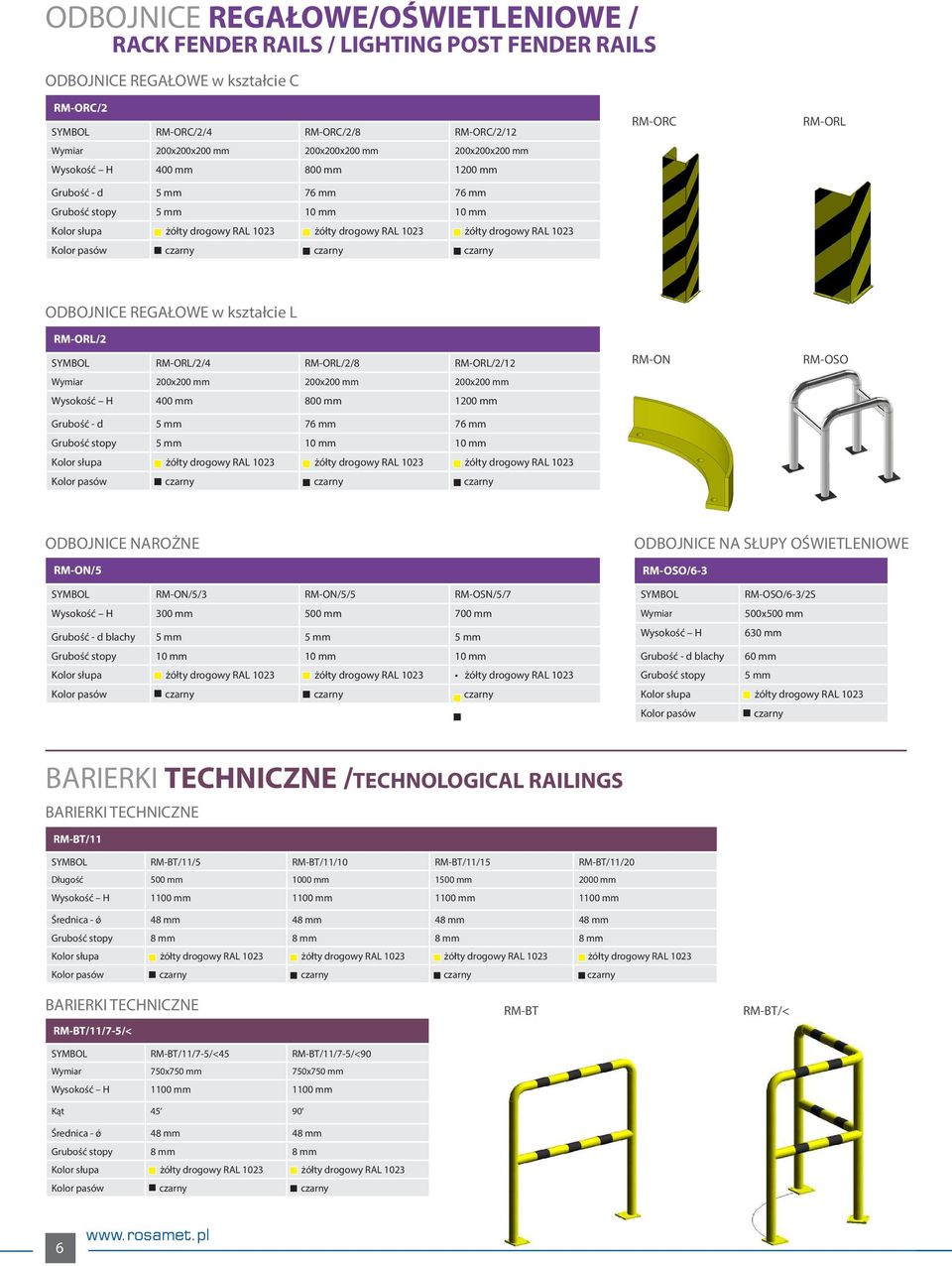

6 ODBOJNICE REGAŁOWE/OŚWIETLENIOWE / RACK FENDER RAILS / LIGHTING POST FENDER RAILS ODBOJNICE REGAŁOWE w kształcie C RM-ORC/2 SYMBOL RM-ORC/2/4 RM-ORC/2/8 RM-ORC/2/12 Wymiar 200x200x200 mm 200x200x200 mm 200x200x200 mm Wysokość H 400 mm 800 mm 1200 mm Grubość - d 5 mm 76 mm 76 mm Grubość stopy 5 mm 10 mm 10 mm RM-ORC RM-ORL ODBOJNICE REGAŁOWE w kształcie L RM-ORL/2 SYMBOL RM-ORL/2/4 RM-ORL/2/8 RM-ORL/2/12 Wymiar 200x200 mm 200x200 mm 200x200 mm Wysokość H 400 mm 800 mm 1200 mm Grubość - d 5 mm 76 mm 76 mm Grubość stopy 5 mm 10 mm 10 mm RM-ON RM-OSO ODBOJNICE NAROŻNE RM-ON/5 SYMBOL RM-ON/5/3 RM-ON/5/5 RM-OSN/5/7 Wysokość H 300 mm 500 mm 700 mm Grubość - d blachy 5 mm 5 mm 5 mm ODBOJNICE NA SŁUPY OŚWIETLENIOWE RM-OSO/6-3 SYMBOL RM-OSO/6-3/2S Wymiar 500x500 mm Wysokość H 630 mm Grubość - d blachy 60 mm Grubość stopy 5 mm Kolor słupa żółty drogowy RAL 1023 Kolor pasów czarny BARIERKI TECHNICZNE /TECHNOLOGICAL RAILINGS BARIERKI TECHNICZNE RM-BT/11 SYMBOL RM-BT/11/5 RM-BT/11/10 RM-BT/11/15 RM-BT/11/20 Długość 500 mm 1000 mm 1500 mm 2000 mm Wysokość H 1100 mm 1100 mm 1100 mm 1100 mm Średnica - ǿ 48 mm 48 mm 48 mm 48 mm Grubość stopy 8 mm 8 mm 8 mm 8 mm żółty drogowy RAL 1023 czarny BARIERKI TECHNICZNE RM-BT/11/7-5/< SYMBOL RM-BT/11/7-5/<45 RM-BT/11/7-5/<90 Wymiar 750x750 mm 750x750 mm Wysokość H 1100 mm 1100 mm Kąt Średnica - ǿ 48 mm 48 mm Grubość stopy 8 mm 8 mm RM-BT RM-BT/< 6

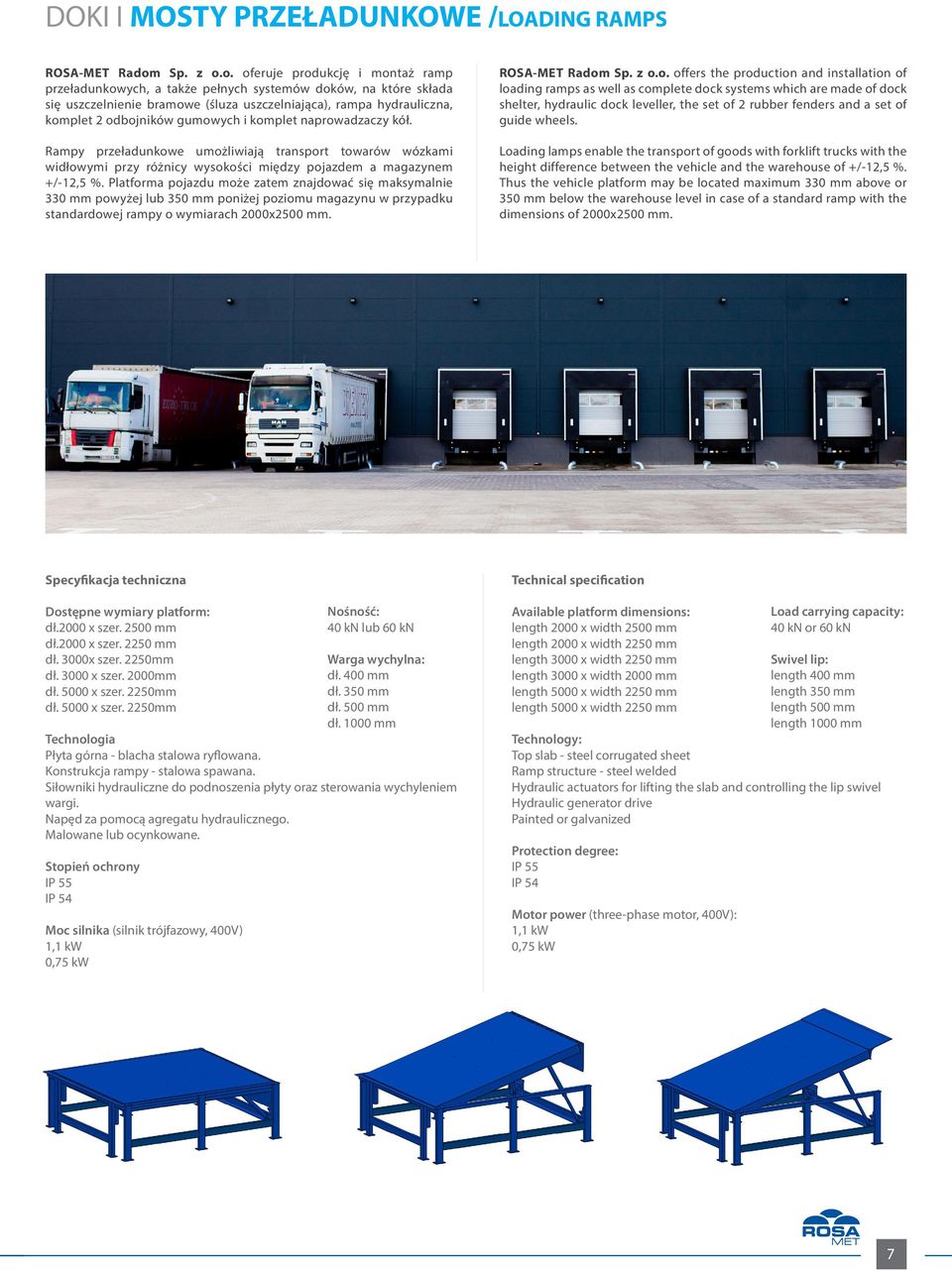

7 DOKI I MOSTY PRZEŁADUNKOWE /LOADING RAMPS ROSA-MET Radom Sp. z o.o. oferuje produkcję i montaż ramp przeładunkowych, a także pełnych systemów doków, na które składa się uszczelnienie bramowe (śluza uszczelniająca), rampa hydrauliczna, komplet 2 odbojników gumowych i komplet naprowadzaczy kół. Rampy przeładunkowe umożliwiają transport towarów wózkami widłowymi przy różnicy wysokości między pojazdem a magazynem +/-12,5 %. Platforma pojazdu może zatem znajdować się maksymalnie 330 mm powyżej lub 350 mm poniżej poziomu magazynu w przypadku standardowej rampy o wymiarach 2000x2500 mm. ROSA-MET Radom Sp. z o.o. offers the production and installation of loading ramps as well as complete dock systems which are made of dock shelter, hydraulic dock leveller, the set of 2 rubber fenders and a set of guide wheels. Loading lamps enable the transport of goods with forklift trucks with the height difference between the vehicle and the warehouse of +/-12,5 %. Thus the vehicle platform may be located maximum 330 mm above or 350 mm below the warehouse level in case of a standard ramp with the dimensions of 2000x2500 mm. Specyfikacja techniczna Dostępne wymiary platform: dł.2000 x szer mm dł.2000 x szer mm dł. 3000x szer. 2250mm dł x szer. 2000mm dł x szer. 2250mm dł x szer. 2250mm Technologia Płyta górna - blacha stalowa ryflowana. Konstrukcja rampy - stalowa spawana. Siłowniki hydrauliczne do podnoszenia płyty oraz sterowania wychyleniem wargi. Napęd za pomocą agregatu hydraulicznego. Malowane lub ocynkowane. Stopień ochrony IP 55 IP 54 Moc silnika (silnik trójfazowy, 400V) 1,1 kw 0,75 kw Nośność: 40 kn lub 60 kn Warga wychylna: dł. 400 mm dł. 350 mm dł. 500 mm dł mm Technical specification Available platform dimensions: length 2000 x width 2500 mm length 2000 x width 2250 mm length 3000 x width 2250 mm length 3000 x width 2000 mm length 5000 x width 2250 mm length 5000 x width 2250 mm Technology: Top slab - steel corrugated sheet Ramp structure - steel welded Hydraulic actuators for lifting the slab and controlling the lip swivel Hydraulic generator drive Painted or galvanized Protection degree: IP 55 IP 54 Motor power (three-phase motor, 400V): 1,1 kw 0,75 kw Load carrying capacity: 40 kn or 60 kn Swivel lip: length 400 mm length 350 mm length 500 mm length 1000 mm 7

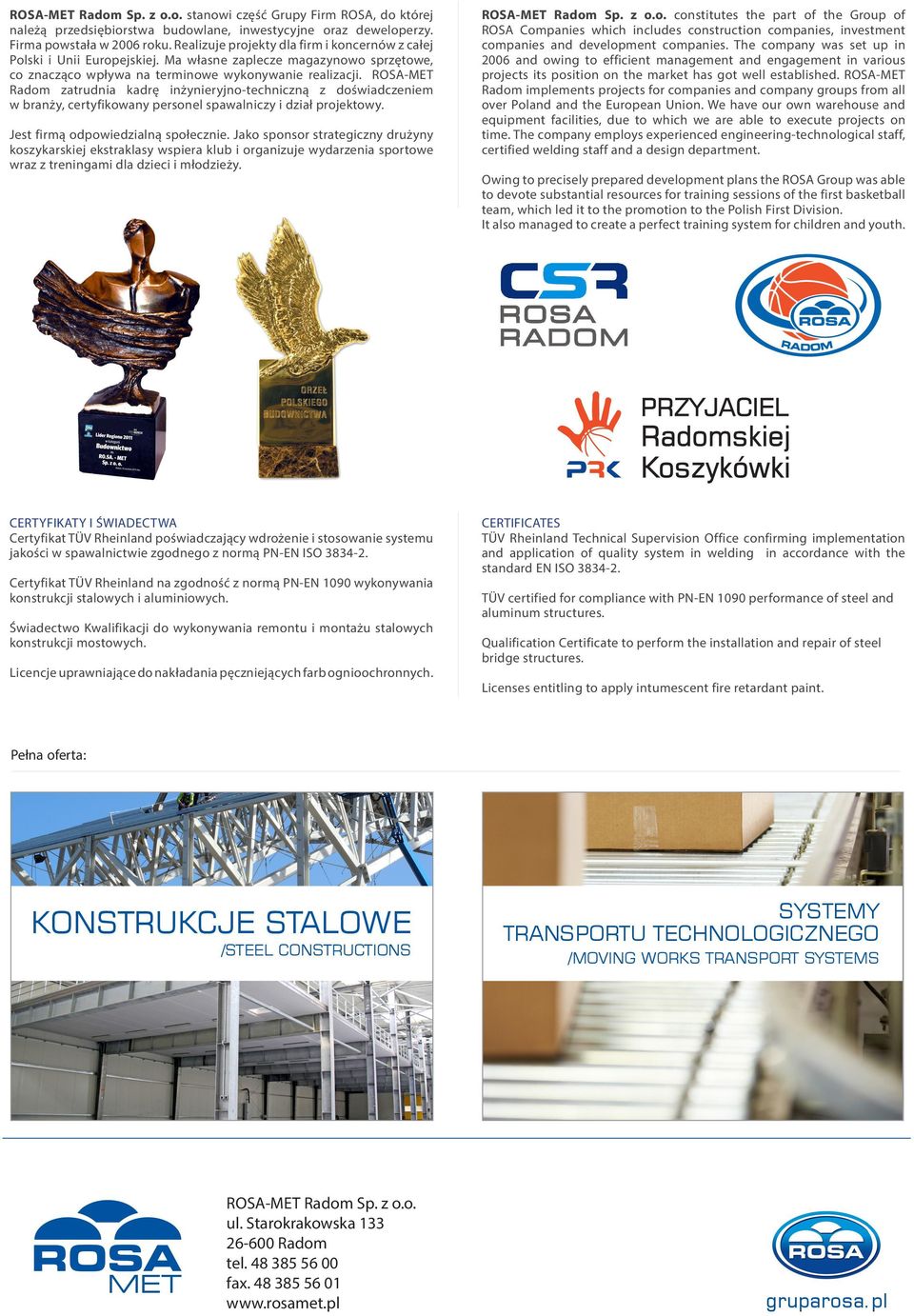

8 ROSA-MET Radom Sp. z o.o. stanowi część Grupy Firm ROSA, do której należą przedsiębiorstwa budowlane, inwestycyjne oraz deweloperzy. Firma powstała w 2006 roku. Realizuje projekty dla firm i koncernów z całej Polski i Unii Europejskiej. Ma własne zaplecze magazynowo sprzętowe, co znacząco wpływa na terminowe wykonywanie realizacji. ROSA-MET Radom zatrudnia kadrę inżynieryjno-techniczną z doświadczeniem w branży, certyfikowany personel spawalniczy i dział projektowy. Jest firmą odpowiedzialną społecznie. Jako sponsor strategiczny drużyny koszykarskiej ekstraklasy wspiera klub i organizuje wydarzenia sportowe wraz z treningami dla dzieci i młodzieży. CERTYFIKATY I ŚWIADECTWA Certyfikat TÜV Rheinland poświadczający wdrożenie i stosowanie systemu jakości w spawalnictwie zgodnego z normą PN-EN ISO Certyfikat TÜV Rheinland na zgodność z normą PN-EN 1090 wykonywania konstrukcji stalowych i aluminiowych. 1 Świadectwo Kwalifikacji do wykonywania remontu i montażu stalowych konstrukcji mostowych. Licencje uprawniające do nakładania pęczniejących farb ognioochronnych. ROSA-MET Radom Sp. z o.o. constitutes the part of the Group of ROSA Companies which includes construction companies, investment companies and development companies. The company was set up in 2006 and owing to efficient management and engagement in various projects its position on the market has got well established. ROSA-MET Radom implements projects for companies and company groups from all over Poland and the European Union. We have our own warehouse and equipment facilities, due to which we are able to execute projects on time. The company employs experienced engineering-technological staff, certified welding staff and a design department. Owing to precisely prepared development plans the ROSA Group was able to devote substantial resources for training sessions of the first basketball team, which led it to the promotion to the Polish First Division. It also managed to create a perfect training system for children and youth. CERTIFICATES TÜV Rheinland Technical Supervision Office confirming implementation and application of quality system in welding in accordance with the standard EN ISO TÜV certified for compliance with PN-EN 1090 performance of steel and aluminum structures. Qualification Certificate to perform the installation and repair of steel bridge structures. Licenses entitling to apply intumescent fire retardant paint. Pełna oferta: KONSTRUKCJE STALOWE /STEEL CONSTRUCTIONS ROSA-MET Radom Sp. z o.o. ul. Starokrakowska Radom tel fax SYSTEMY TRANSPORTU TECHNOLOGICZNEGO /MOVING WORKS TRANSPORT SYSTEMS gruparosa.pl
