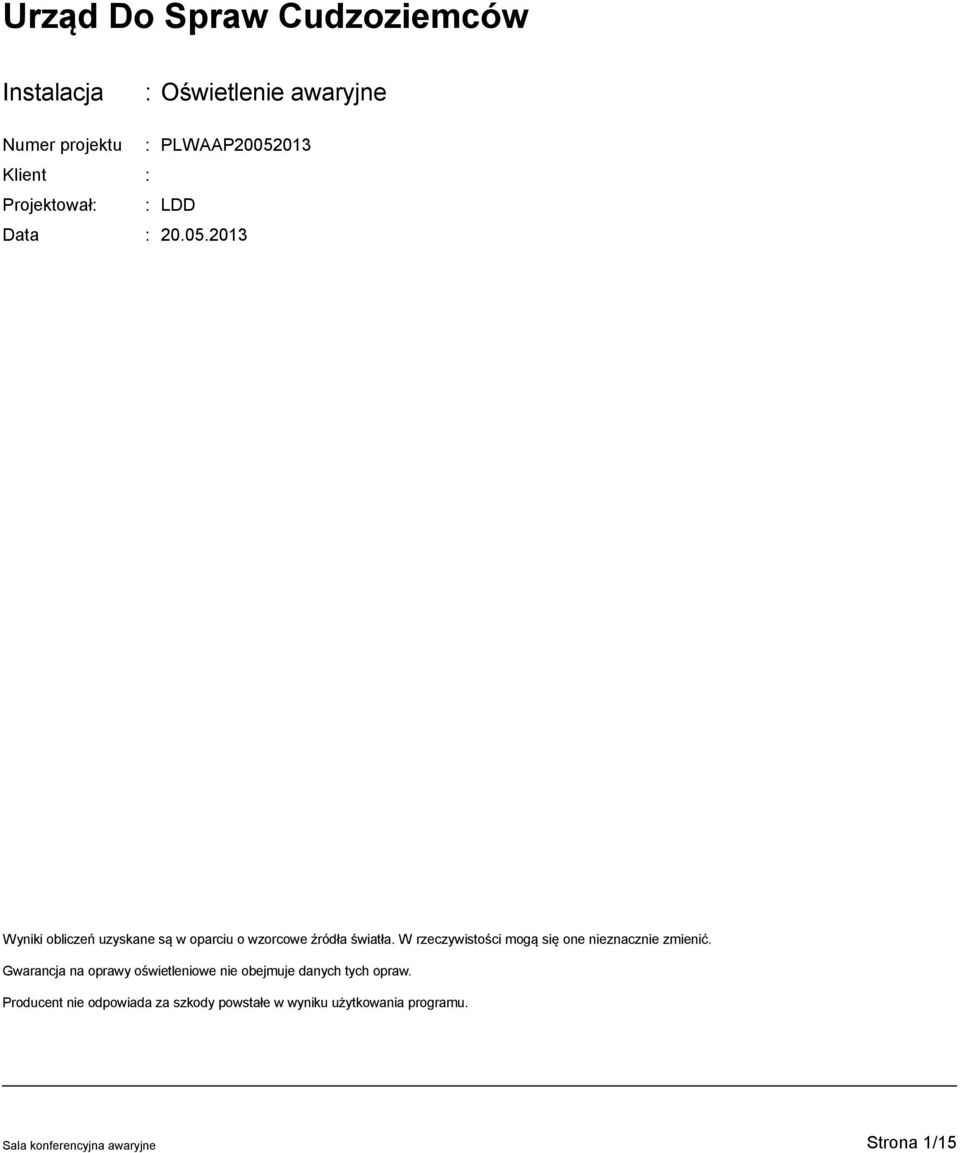

1 Urząd Do Spraw Cudzoziemców Klient : Projektował: : LDD Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła światła. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Strona 1/15

W rzeczywistości mogą się one nieznacznie zmienić.

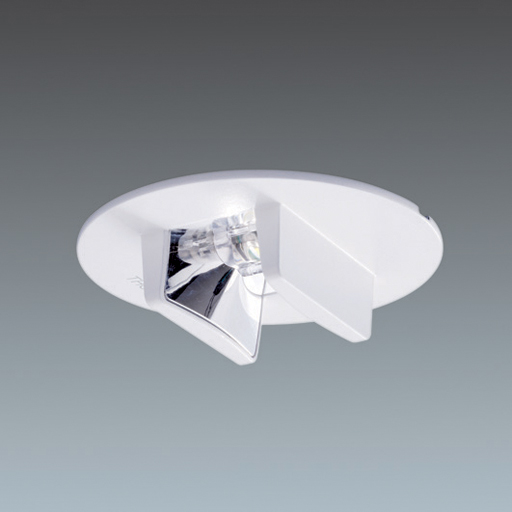

2 Dane oprawy Thorn, VOYAGER LED ROUTE MRE E3M WHI... ( ) Arkusz danych Produkt: Thorn VOYAGER LED ROUTE MRE E3M WHI [NOT] High performance, ceiling recessed, 3 hour manual test, emergency lighting luminaire for 1 x 3W LED with escape route optic. Housing manufactured from die-cast aluminium, powder coated white. Class II electrical, ingress protection rated IP20 (IP40 from below). Electrical connection via 2 x 3 x 2.5mm² piano key terminals. Gear and NiMH batteries mounted into L-shaped white polycarbonate gear box. Suitable for mounting heights up to 7m. Can be operated in either maintained or non-maintained modes. Ceiling cutout Ø68mm, void 56mm Total power: 5 W Dimensions: Ø85 x 46 mm Weight: 1.2 kg Dane oprawy Obliczenia kosztów : 84% Luminaire efficacy : lm/w Classification : A % 0.0% CIE Flux Codes : Układ zapłonowy : Moc oprawy : 5 W Średnica : 85 mm Wysokość : 19 mm Wyposażenie Ilość : 1 Oznaczenie : LED_Series_E3 Moc : 3 W Kolor : Strum. św. : 93 lm Strona 2/15

escape route optic. Housing manufactured from die-cast aluminium, powder coated white. Class II electrical, ingress protection rated IP20 (IP40 from below). Electrical connection via 2 x 3 x 2.

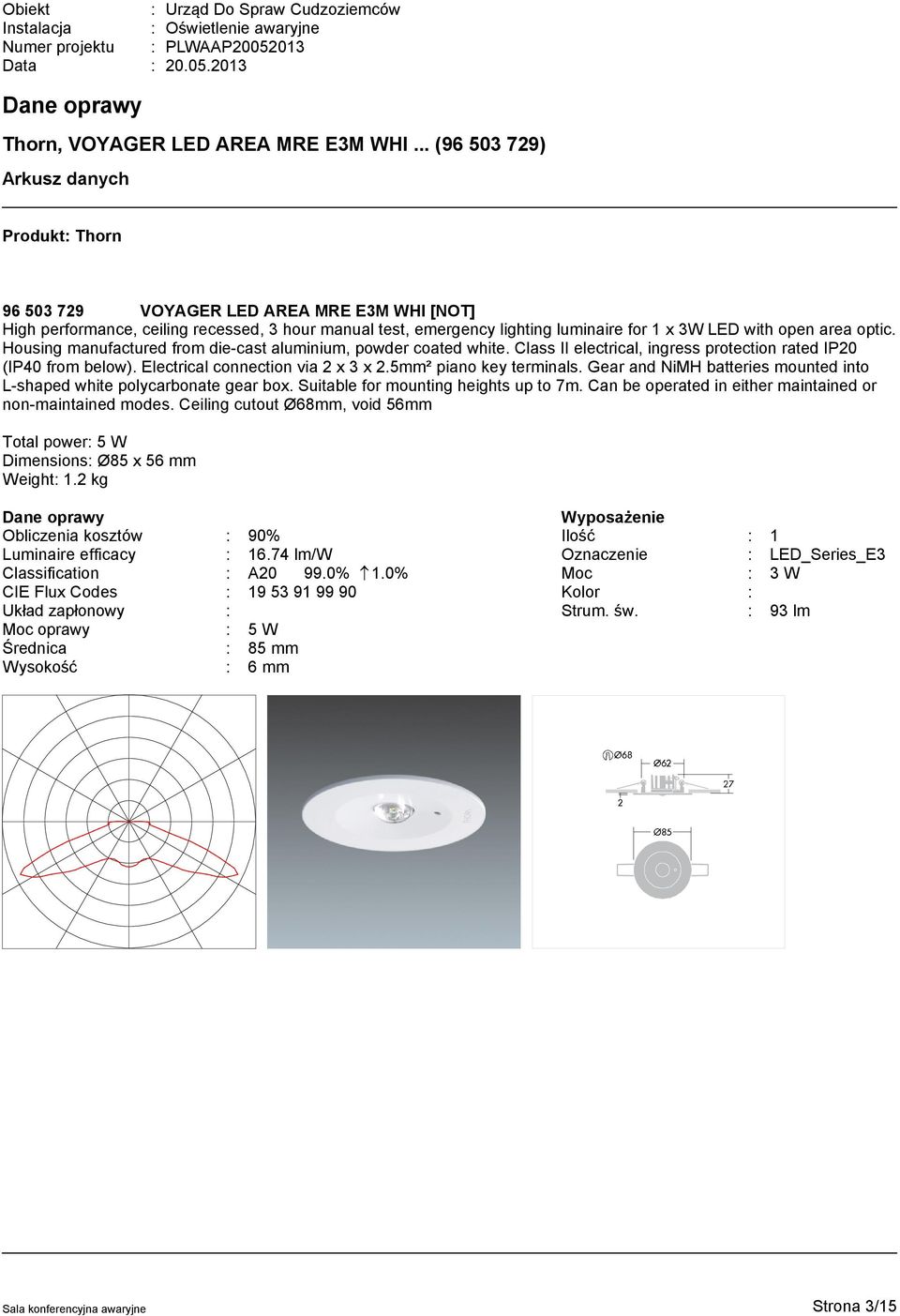

3 Dane oprawy Thorn, VOYAGER LED AREA MRE E3M WHI... ( ) Arkusz danych Produkt: Thorn VOYAGER LED AREA MRE E3M WHI [NOT] High performance, ceiling recessed, 3 hour manual test, emergency lighting luminaire for 1 x 3W LED with open area optic. Housing manufactured from die-cast aluminium, powder coated white. Class II electrical, ingress protection rated IP20 (IP40 from below). Electrical connection via 2 x 3 x 2.5mm² piano key terminals. Gear and NiMH batteries mounted into L-shaped white polycarbonate gear box. Suitable for mounting heights up to 7m. Can be operated in either maintained or non-maintained modes. Ceiling cutout Ø68mm, void 56mm Total power: 5 W Dimensions: Ø85 x 56 mm Weight: 1.2 kg Dane oprawy Obliczenia kosztów : 90% Luminaire efficacy : lm/w Classification : A % 1.0% CIE Flux Codes : Układ zapłonowy : Moc oprawy : 5 W Średnica : 85 mm Wysokość : 6 mm Wyposażenie Ilość : 1 Oznaczenie : LED_Series_E3 Moc : 3 W Kolor : Strum. św. : 93 lm Strona 3/15

open area optic. Housing manufactured from die-cast aluminium, powder coated white. Class II electrical, ingress protection rated IP20 (IP40 from below). Electrical connection via 2 x 3 x 2.

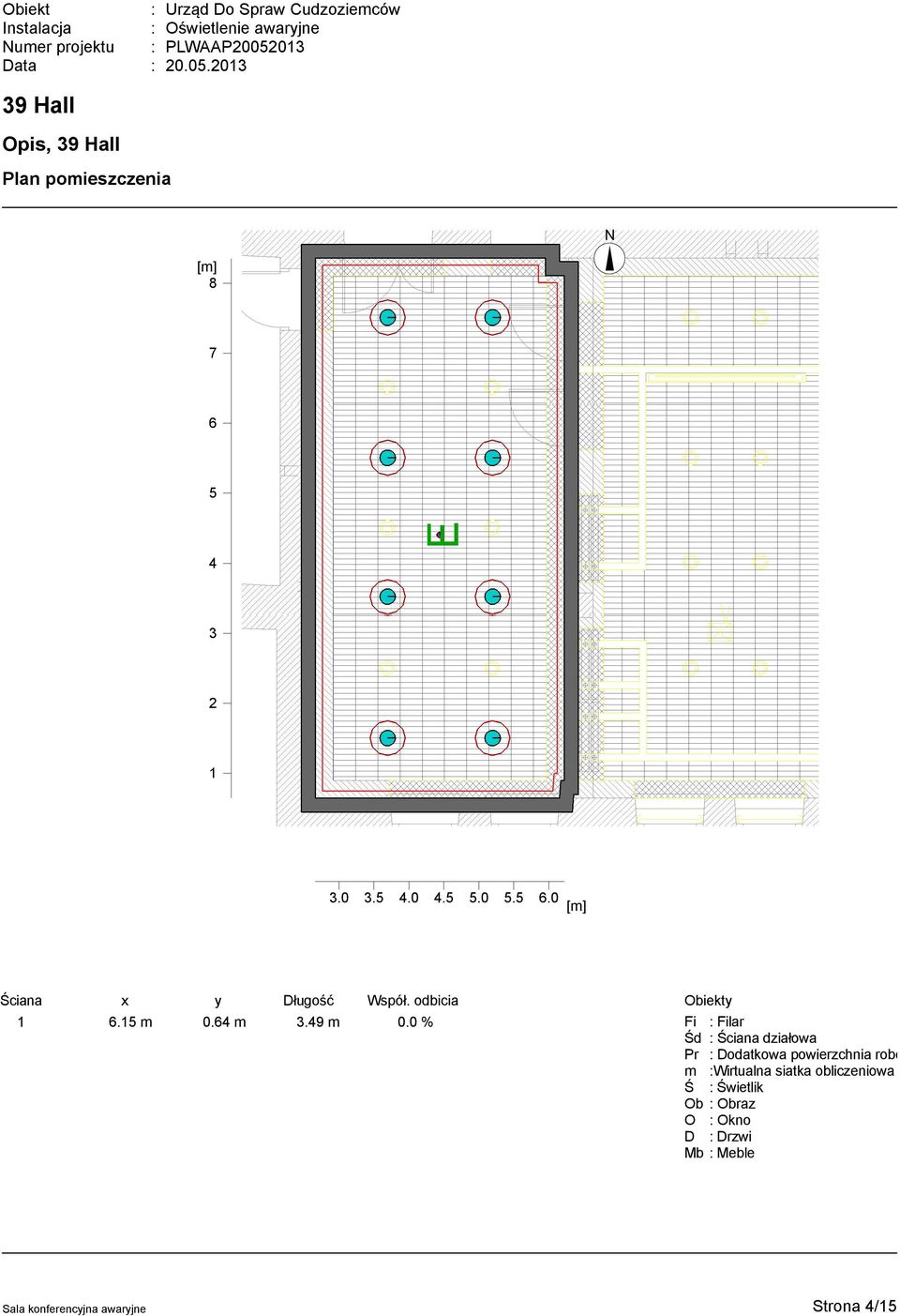

4 39 Hall Opis, 39 Hall Plan pomieszczenia N Ściana x y Długość Współ. odbicia m 0.64 m 3.49 m 0.0 % Obiekty Fi : Filar Śd : Ściana działowa Pr : Dodatkowa powierzchnia robocza m :Wirtualna siatka obliczeniowa Ś : Świetlik Ob : Obraz O : Okno D : Drzwi Mb : Meble Strona 4/15

0 % Obiekty Fi : Filar Śd : Ściana działowa Pr : Dodatkowa powierzchnia robocza

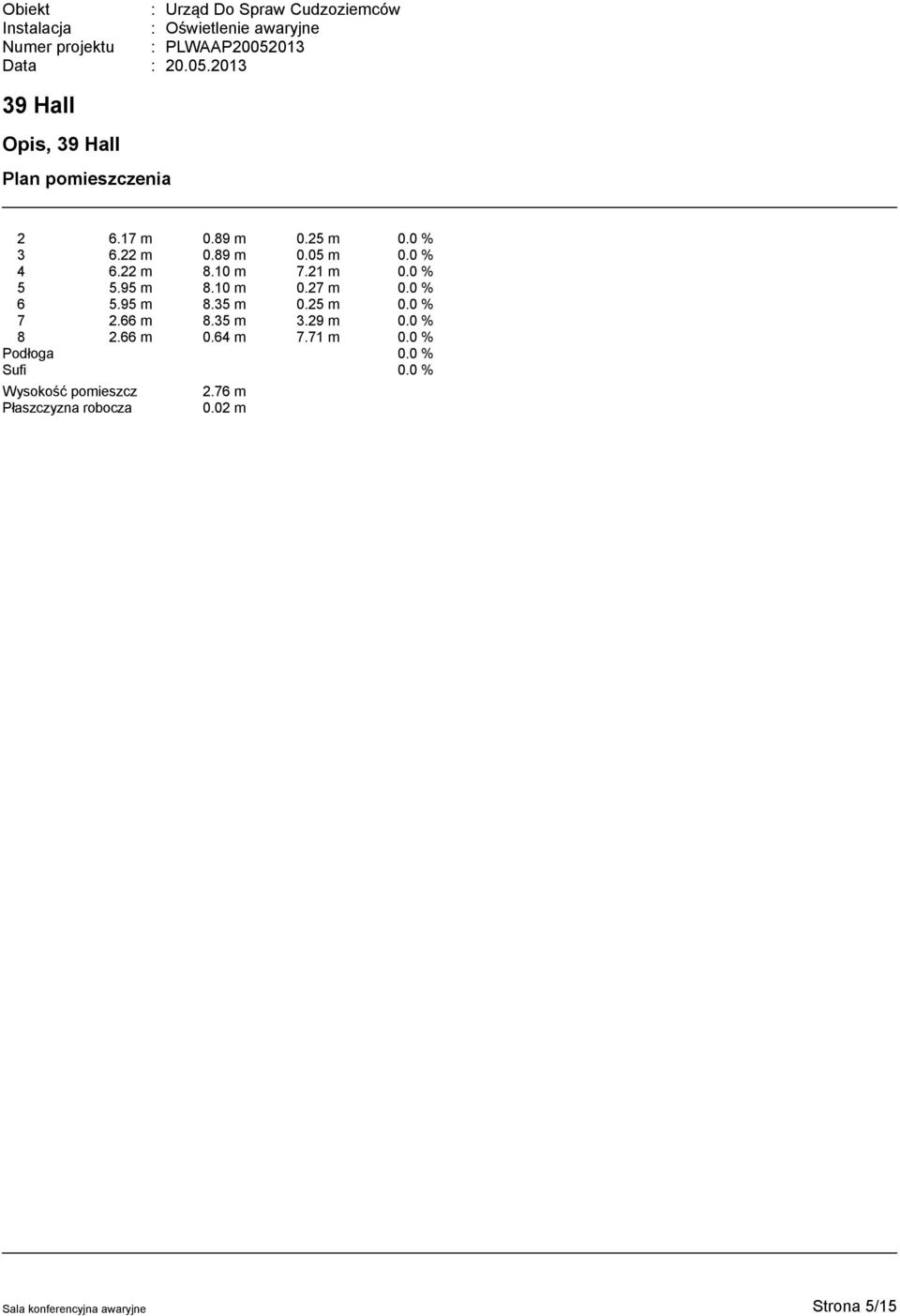

5 39 Hall Opis, 39 Hall Plan pomieszczenia m 0.89 m 0.25 m 0.0 % m 0.89 m 0.05 m 0.0 % m 8.10 m 7.21 m 0.0 % m 8.10 m 0.27 m 0.0 % m 8.35 m 0.25 m 0.0 % m 8.35 m 3.29 m 0.0 % m 0.64 m 7.71 m 0.0 % Podłoga Sufi Wysokość pomieszcz Płaszczyzna robocza 2.76 m 0.02 m 0.0 % 0.0 % Strona 5/15

95 m 8.35 m 0.25 m 0.0 % 7 2.66 m 8.35 m 3.29 m 0.0 % 8 2.66 m 0.64 m 7.71 m 0.

6 39 Hall Skrót wyników, 39 Hall Podgląd wyników, Płaszczyzna robocza 1 8 N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.02 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(27.36 m2) 93 lm 5 W 0.18 W/m2 (13.45 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 1.36 lx Min. natężenie oświetlenia Emin 0.52 lx Max. natężenie oświetlenia Emax 2.68 lx Równomierność n1 Emin/Em 1:2.59 (0.39) Równomierność n2 Emin/Emax 1:5.11 (0.2) Typ Nr \Producent Thorn 3 1 Nr zamówienia : Nazwa oprawy : VOYAGER LED ROUTE MRE E3M WHI [NOT] Źródła światła: : 1 x LED_Series_E3 3 W / 93 lm Strona 6/15

80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(27.36 m2) 93 lm 5 W 0.18 W/m2 (13.45 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 1.36 lx Min.

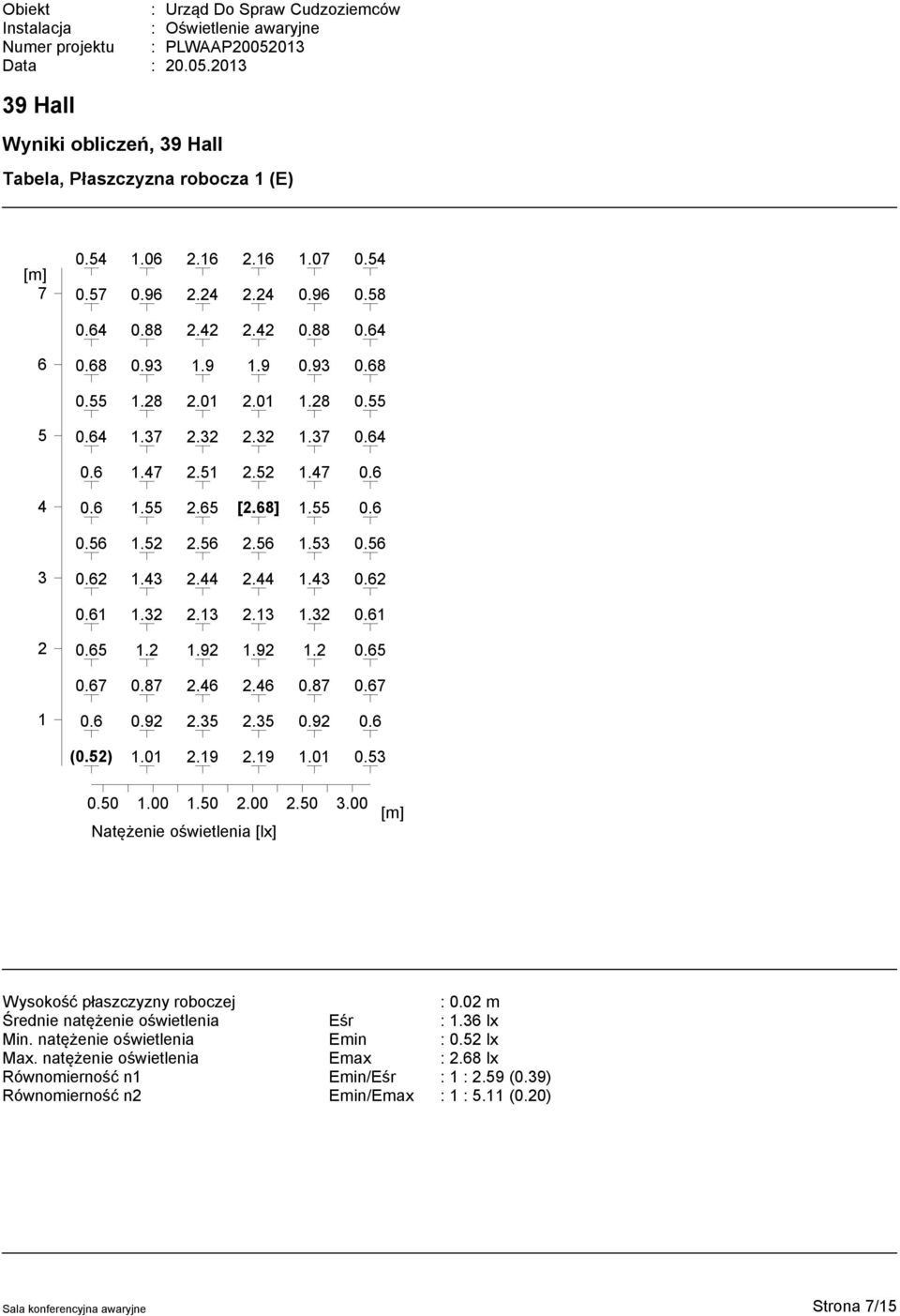

7 39 Hall Wyniki obliczeń, 39 Hall Tabela, Płaszczyzna robocza 1 (E) [2.68] (0.52) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej : 0.02 m Średnie natężenie oświetlenia Eśr : 1.36 lx Min. natężenie oświetlenia Emin : 0.52 lx Max. natężenie oświetlenia Emax : 2.68 lx Równomierność n1 Emin/Eśr : 1 : 2.59 (0.39) Równomierność n2 Emin/Emax : 1 : 5.11 (0.20) Strona 7/15

32 0.61 2 0.65 1.2 1.92 1.92 1.2 0.65 0.67 0.87 2.46 2.46 0.87 0.67 1 0.6 0.92 2.35 2.35 0.92 0.6 (0.52) 1.01 2.19 2.19 1.01 0.53 0.50 1.00 1.50 2.00 2.50 3.

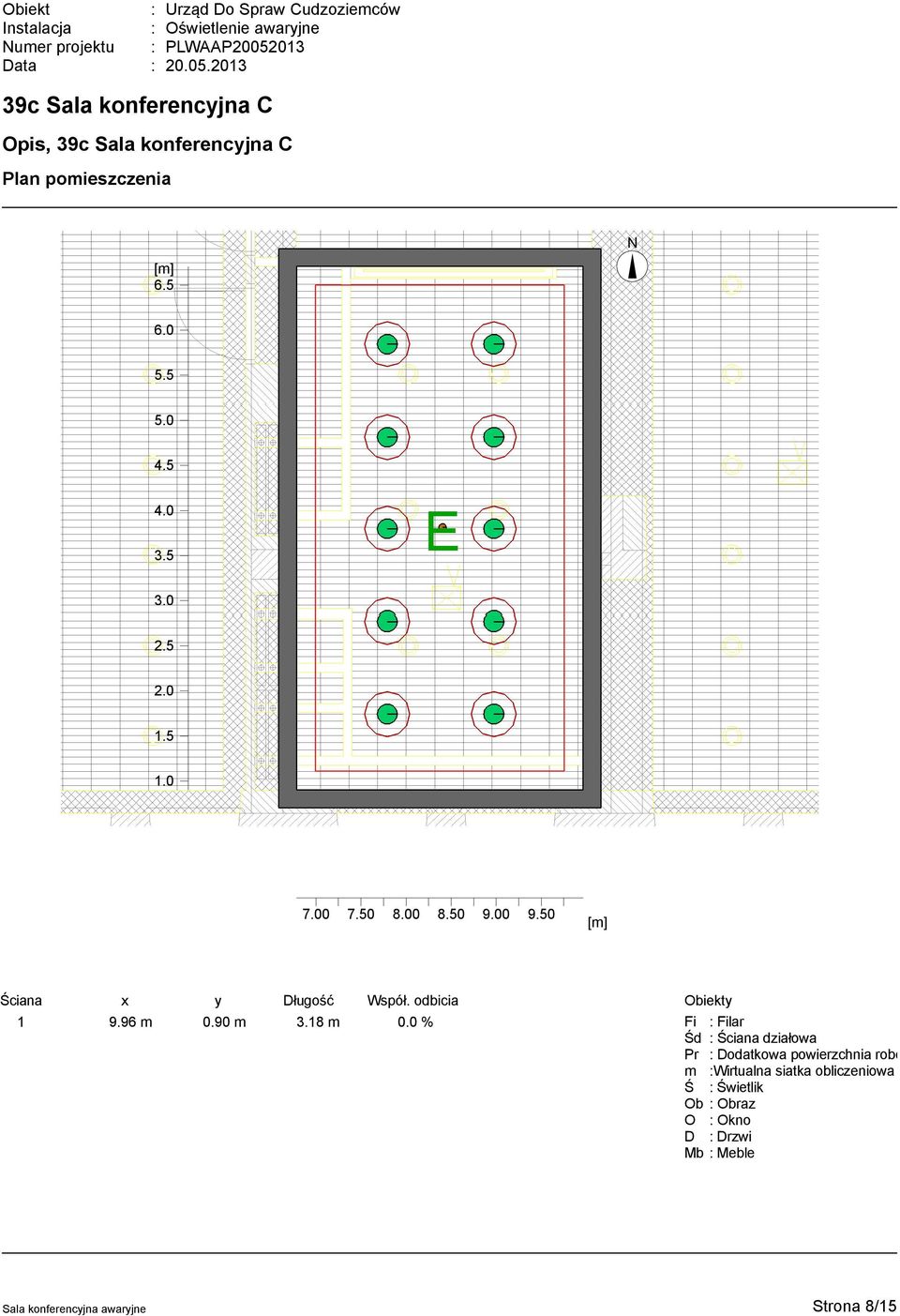

8 39c Sala konferencyjna C Opis, 39c Sala konferencyjna C Plan pomieszczenia N Ściana x y Długość Współ. odbicia m 0.90 m 3.18 m 0.0 % Obiekty Fi : Filar Śd : Ściana działowa Pr : Dodatkowa powierzchnia robocza m :Wirtualna siatka obliczeniowa Ś : Świetlik Ob : Obraz O : Okno D : Drzwi Mb : Meble Strona 8/15

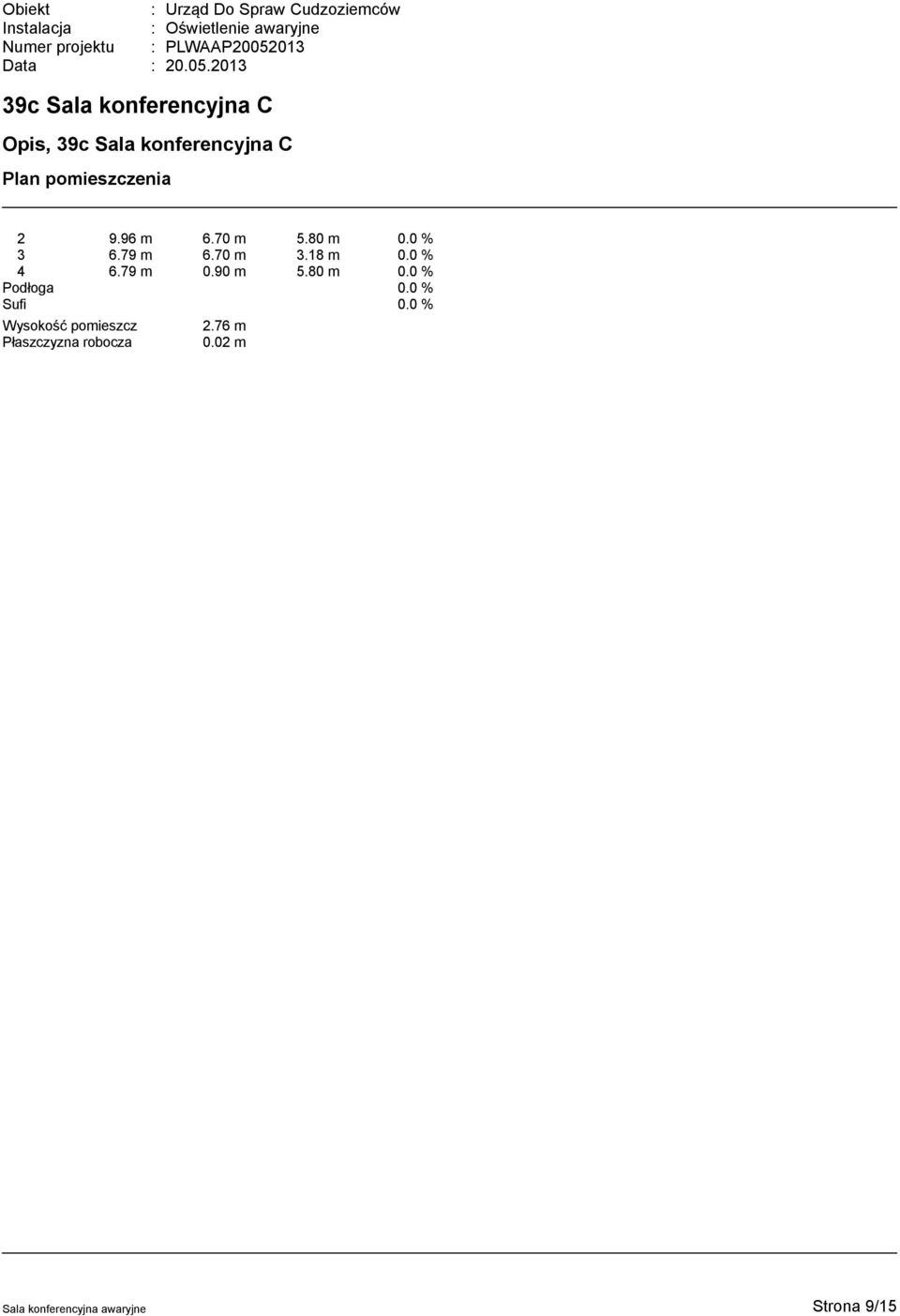

9 39c Sala konferencyjna C Opis, 39c Sala konferencyjna C Plan pomieszczenia m 6.70 m 5.80 m 0.0 % m 6.70 m 3.18 m 0.0 % m 0.90 m 5.80 m 0.0 % Podłoga Sufi Wysokość pomieszcz Płaszczyzna robocza 2.76 m 0.02 m 0.0 % 0.0 % Strona 9/15

10 39c Sala konferencyjna C Skrót wyników, 39c Sala konferencyjna C Podgląd wyników, Płaszczyzna robocza N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.02 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(18.44 m2) 93 lm 5 W 0.27 W/m2 (39.04 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 0.69 lx Min. natężenie oświetlenia Emin 0.54 lx Max. natężenie oświetlenia Emax 1.03 lx Równomierność n1 Emin/Em 1:1.28 (0.78) Równomierność n2 Emin/Emax 1:1.89 (0.53) Typ Nr \Producent Thorn 4 1 Nr zamówienia : Nazwa oprawy : VOYAGER LED AREA MRE E3M WHI [NOT] Źródła światła: : 1 x LED_Series_E3 3 W / 93 lm Strona 10/15

80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(18.44 m2) 93 lm 5 W 0.27 W/m2 (39.04 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 0.69 lx Min.

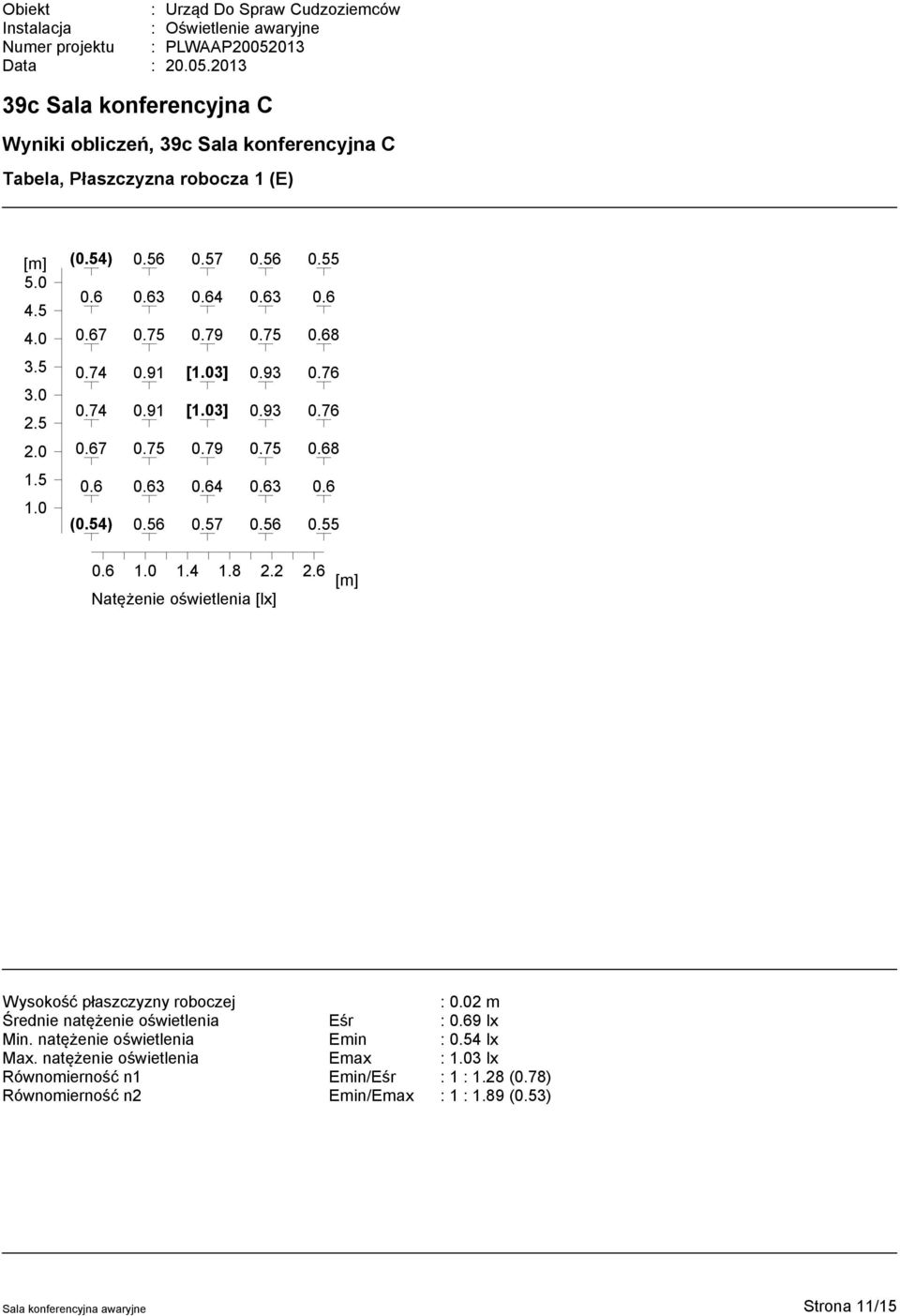

11 39c Sala konferencyjna C Wyniki obliczeń, 39c Sala konferencyjna C Tabela, Płaszczyzna robocza 1 (E) (0.54) [1.03] [1.03] (0.54) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej : 0.02 m Średnie natężenie oświetlenia Eśr : 0.69 lx Min. natężenie oświetlenia Emin : 0.54 lx Max. natężenie oświetlenia Emax : 1.03 lx Równomierność n1 Emin/Eśr : 1 : 1.28 (0.78) Równomierność n2 Emin/Emax : 1 : 1.89 (0.53) Strona 11/15

57 0.56 0.55 0.6 1.0 1.4 1.8 2.2 2.6 Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej : 0.02 m Średnie natężenie oświetlenia Eśr : 0.69 lx Min.

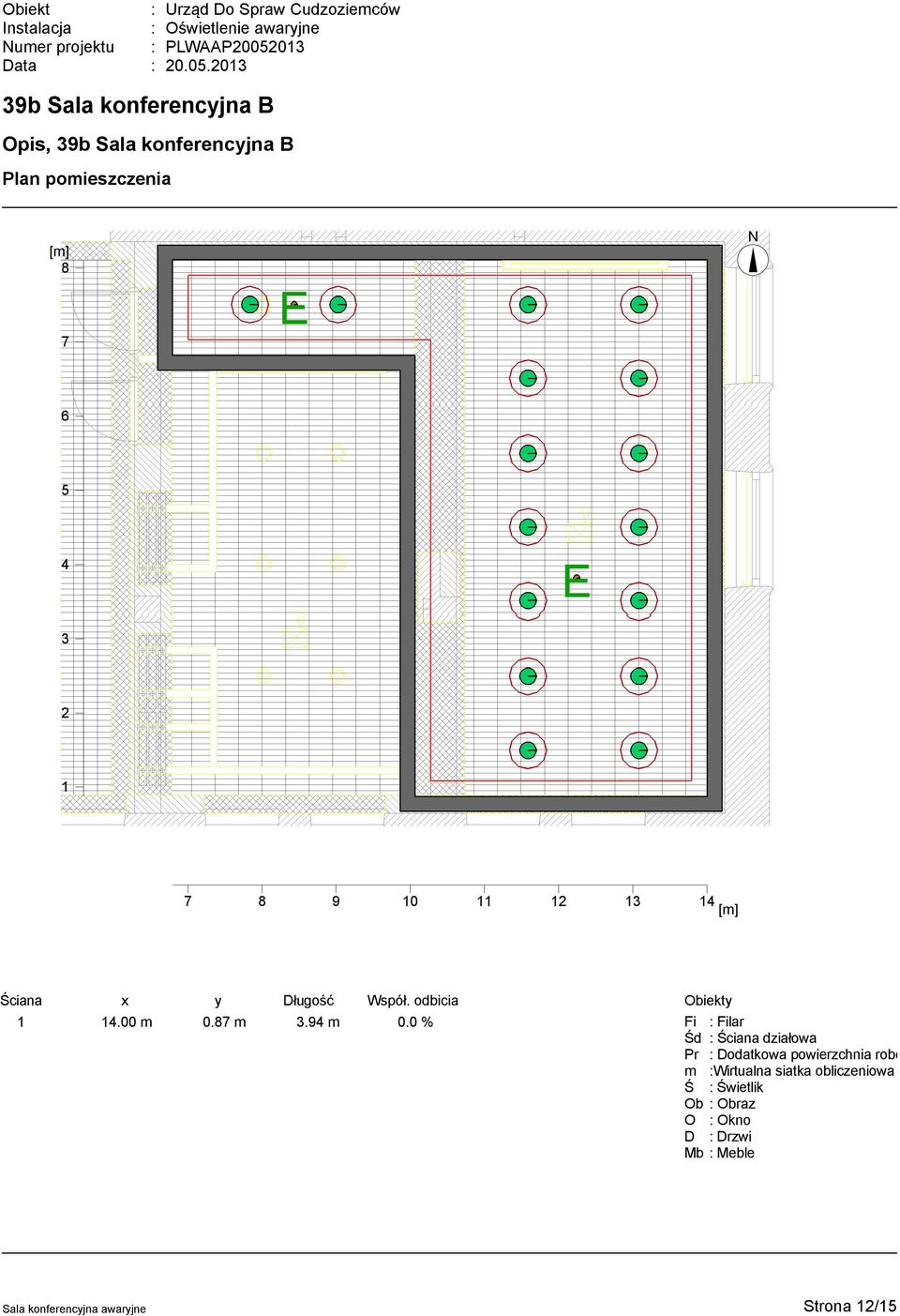

12 39b Sala konferencyjna B Opis, 39b Sala konferencyjna B Plan pomieszczenia 8 N Ściana x y Długość Współ. odbicia m 0.87 m 3.94 m 0.0 % Obiekty Fi : Filar Śd : Ściana działowa Pr : Dodatkowa powierzchnia robocza m :Wirtualna siatka obliczeniowa Ś : Świetlik Ob : Obraz O : Okno D : Drzwi Mb : Meble Strona 12/15

0 % Obiekty Fi : Filar Śd : Ściana działowa Pr : Dodatkowa powierzchnia robocza m

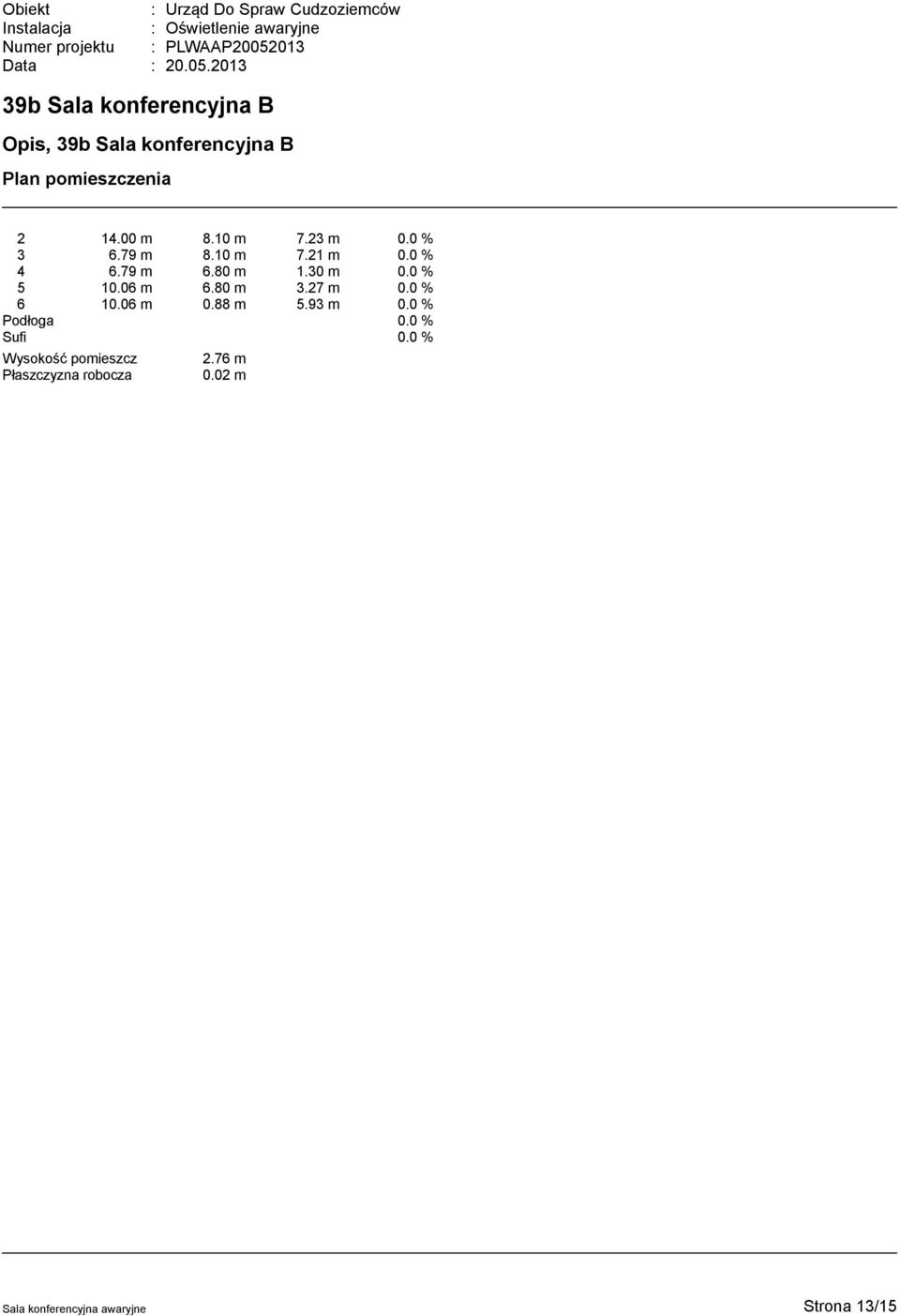

13 39b Sala konferencyjna B Opis, 39b Sala konferencyjna B Plan pomieszczenia m 8.10 m 7.23 m 0.0 % m 8.10 m 7.21 m 0.0 % m 6.80 m 1.30 m 0.0 % m 6.80 m 3.27 m 0.0 % m 0.88 m 5.93 m 0.0 % Podłoga Sufi Wysokość pomieszcz Płaszczyzna robocza 2.76 m 0.02 m 0.0 % 0.0 % Strona 13/15

30 m 0.0 % 5 10.06 m 6.80 m 3.27 m 0.0 % 6 10.06 m 0.88 m 5.93 m 0.

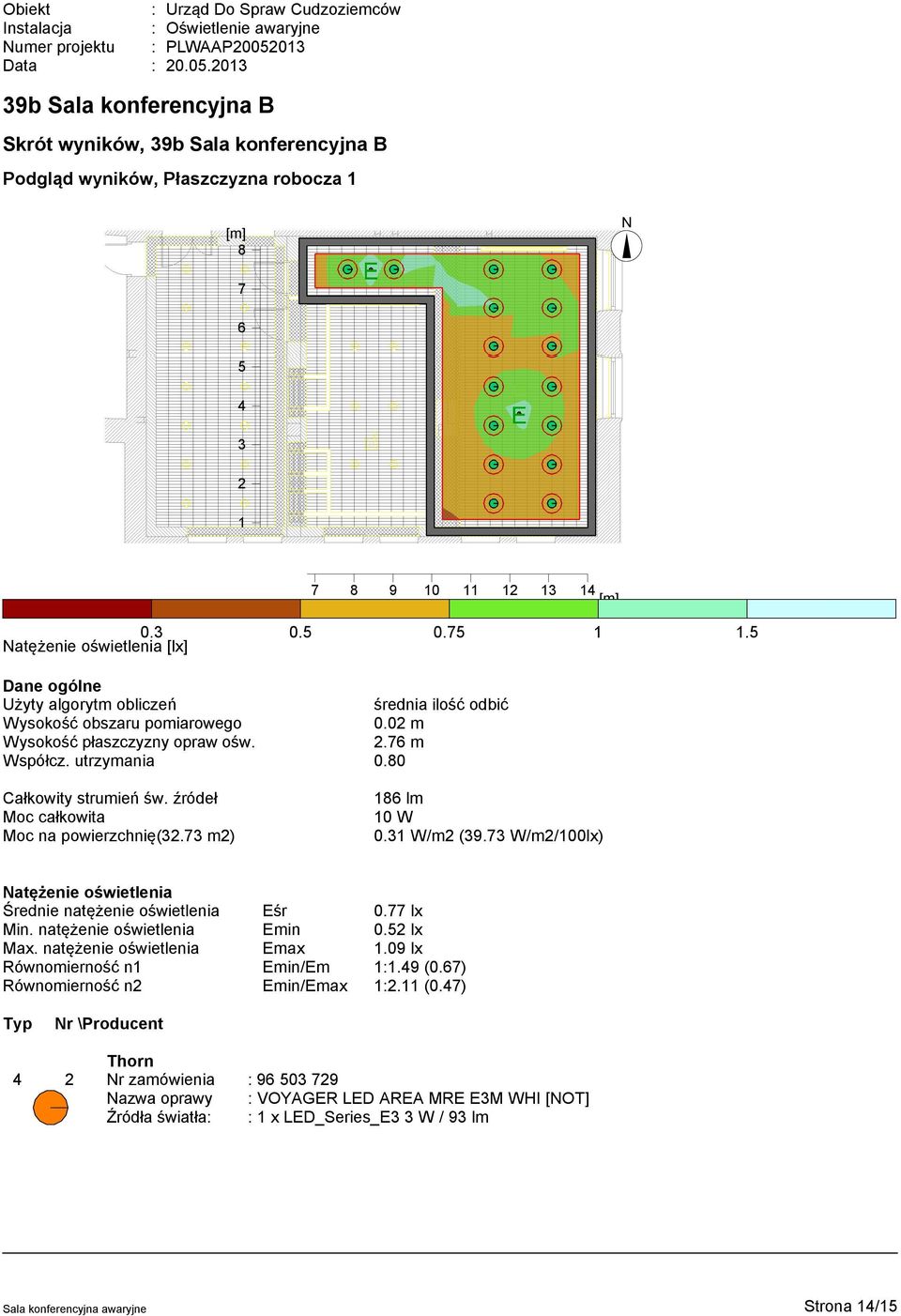

14 39b Sala konferencyjna B Skrót wyników, 39b Sala konferencyjna B Podgląd wyników, Płaszczyzna robocza 1 8 N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.02 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(32.73 m2) 186 lm 10 W 0.31 W/m2 (39.73 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 0.77 lx Min. natężenie oświetlenia Emin 0.52 lx Max. natężenie oświetlenia Emax 1.09 lx Równomierność n1 Emin/Em 1:1.49 (0.67) Równomierność n2 Emin/Emax 1:2.11 (0.47) Typ Nr \Producent Thorn 4 2 Nr zamówienia : Nazwa oprawy : VOYAGER LED AREA MRE E3M WHI [NOT] Źródła światła: : 1 x LED_Series_E3 3 W / 93 lm Strona 14/15

80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(32.73 m2) 186 lm 10 W 0.31 W/m2 (39.73 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 0.77 lx Min.

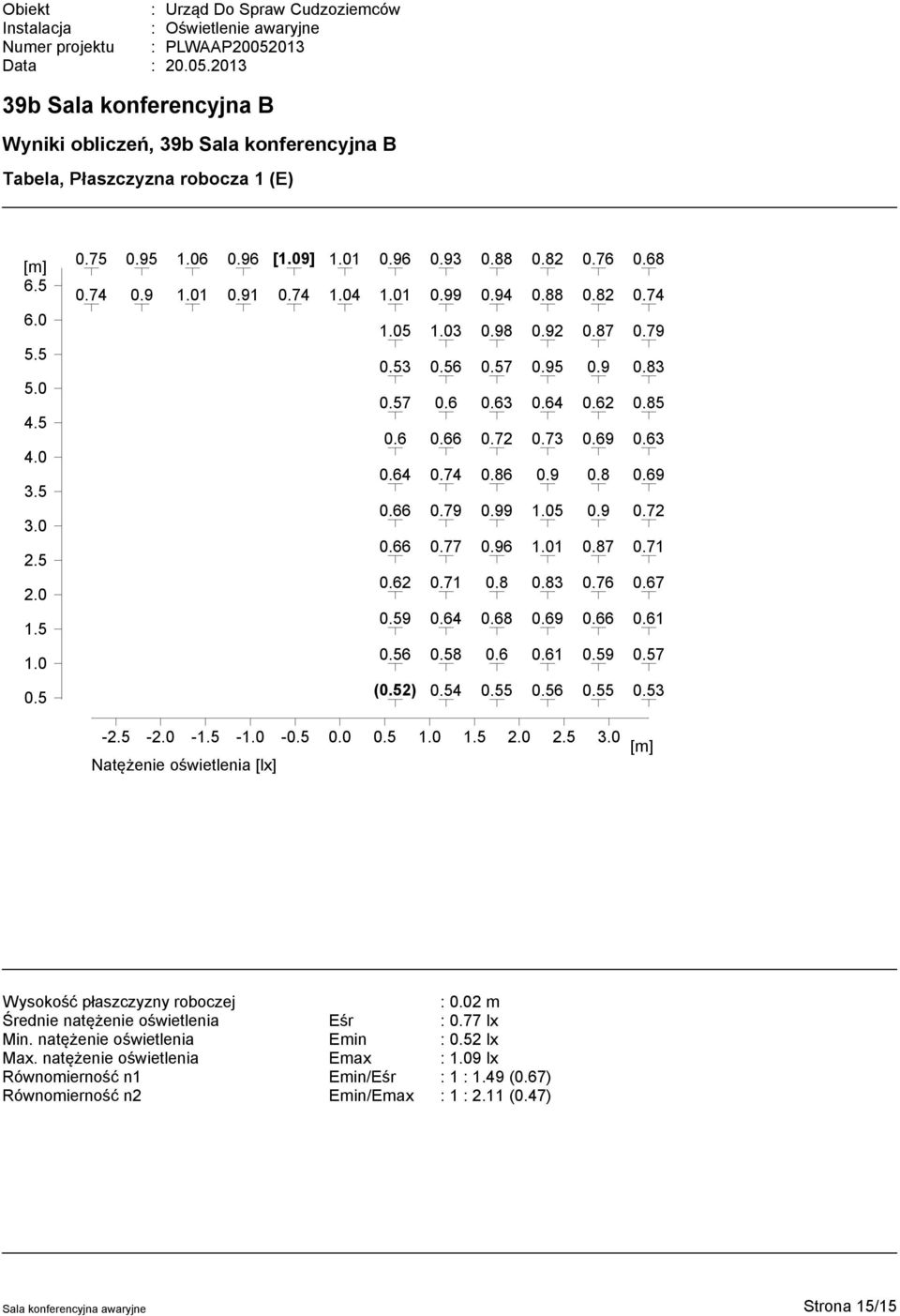

15 39b Sala konferencyjna B Wyniki obliczeń, 39b Sala konferencyjna B Tabela, Płaszczyzna robocza 1 (E) [1.09] (0.52) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej : 0.02 m Średnie natężenie oświetlenia Eśr : 0.77 lx Min. natężenie oświetlenia Emin : 0.52 lx Max. natężenie oświetlenia Emax : 1.09 lx Równomierność n1 Emin/Eśr : 1 : 1.49 (0.67) Równomierność n2 Emin/Emax : 1 : 2.11 (0.47) Strona 15/15

9 0.8 0.69 0.66 0.79 0.99 1.05 0.9 0.72 0.66 0.77 0.96 1.01 0.87 0.71 0.62 0.71 0.8 0.83 0.76 0.67 0.59 0.64 0.68 0.69 0.66 0.61 0.56 0.58 0.6 0.61 0.59 0.57 (0.52) 0.54 0.55 0.56 0.55 0.53-2.5-2.0-1.
