Pierwszym, zasadniczym pytaniem jakie musimy sobie zada przy wyborze tunera DVB-T jest: Jaki mamy telewizor?

Transkrypt

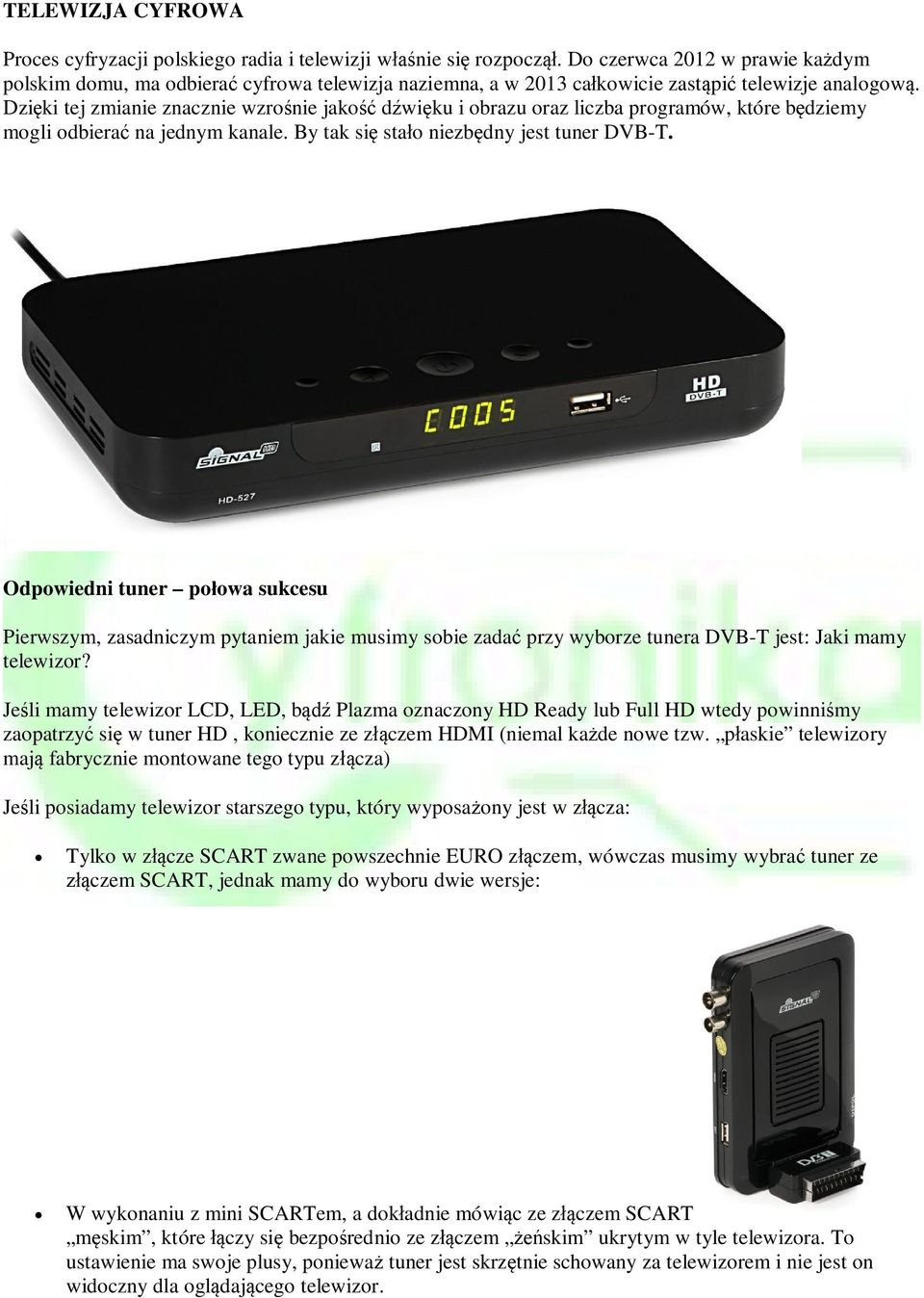

1 TELEWIZJA CYFROWA Proces cyfryzacji polskiego radia i telewizji wnie si rozpocz. Do czerwca 2012 w prawie kadym polskim domu, ma odbiera cyfrowa telewizja naziemna, a w 2013 cakowicie zastpi telewizje analogow. Dziki tej zmianie znacznie wzronie jako dwiku i obrazu oraz liczba programów, które bdziemy mogli odbiera na jednym kanale. By tak si stao niezbdny jest tuner DVB-T. Odpowiedni tuner poowa sukcesu Pierwszym, zasadniczym pytaniem jakie musimy sobie zada przy wyborze tunera DVB-T jest: Jaki mamy telewizor? Jeli mamy telewizor LCD, LED, b Plazma oznaczony HD Ready lub Full HD wtedy powinnimy zaopatrzy si w tuner HD, koniecznie ze zczem HDMI (niemal kade nowe tzw. paskie telewizory maj fabrycznie montowane tego typu zcza) Jeli posiadamy telewizor starszego typu, który wyposaony jest w zcza: Tylko w zcze SCART zwane powszechnie EURO zczem, wówczas musimy wybra tuner ze czem SCART, jednak mamy do wyboru dwie wersje: W wykonaniu z mini SCARTem, a dokadnie mówic ze zczem SCART mskim, które czy si bezporednio ze zczem skim ukrytym w tyle telewizora. To ustawienie ma swoje plusy, poniewa tuner jest skrztnie schowany za telewizorem i nie jest on widoczny dla ogldajcego telewizor.

2 W wykonaniu stojcym lub lecym ze zczem skim poczonym z telewizorem za pomoc kabla SCART( mski) SCART( mski). Wtedy mamy du dowolno w ustawieniu tunera. Nie koniecznie musi sta on w pobliu telewizora, a jego odleg od odbiornika ograniczona jest tylko ugoci kabla. Tylko w zcze RCA zwane te zczami CHINCH lubi AV, wówczas najlepiej zainwestowa w tuner ze zczem SCART typu skiego. Jeli telewizor posiada oba zcza, najlepszym rozwizaniem jest tuner ze wejciem SCART, poniewa po wczeniu telewizora, tuner automatyczne przecza go w stan AV ( RGB ), a wic sam ustawia kolory. W momencie, kiedy telewizor nie posiada adnego ze zcz, niezbdne jest zastosowanie midzy telewizorem a tunerem modulatora PAL/AV które zamienia sygna AV ( RGB ) na sygna RF. Dobrym, ale zarazem nieco droszym rozwizaniem jest take zakupienie tunera RTB, który posiada wszystkie rodzaje zcz ( HDMI, SCART, RCA ) oraz istotne zcze S/PID (Cyfrowy Interfejs Audio ) np. dla zestawu kina domowego. Tuner SD czy HD- oto jest pytanie? v Kiedy posiadamy telewizor z grupy HD Ready czy Full HD ( oczywicie kiedy telewizor nie ma w ogóle tunera DVB-T lub nie jest on w standardzie MPEG-4/H.264/AVC), tak jak wspominalimy wczeniej, najlepszym wyborem bdzie tuner HD. Zdecydowanie lepsz jako obrazu mona uzyska przez cze HDMI, ni przez cze SCART. v Jeli posiadamy telewizor bez zcza HDMI ( a wciwie jeli nasz odbiornik nie wspiera standardu HDTV 1080i, 1080p lub 720p), nie ma co ukrywa, nigdy nie bdziemy wstanie odbiera programów w

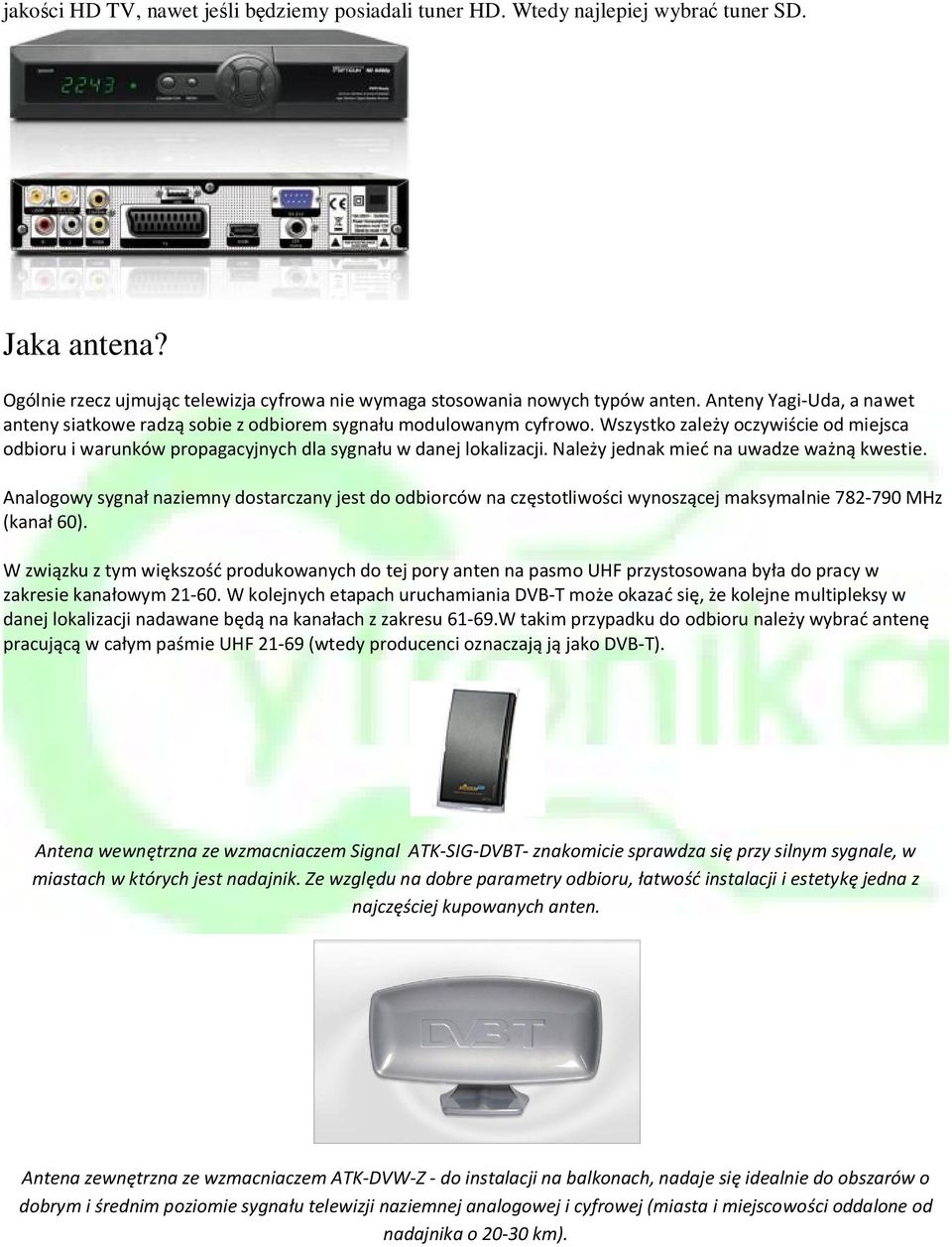

3 jakoci HD TV, nawet jeli bdziemy posiadali tuner HD. Wtedy najlepiej wybra tuner SD. Jaka antena? Ogólnie rzecz ujmujc telewizja cyfrowa nie wymaga stosowania nowych typów anten. Anteny Yagi-Uda, a nawet anteny siatkowe radz sobie z odbiorem sygnau modulowanym cyfrowo. Wszystko zaley oczywicie od miejsca odbioru i warunków propagacyjnych dla sygnau w danej lokalizacji. Naley jednak mie na uwadze wan kwestie. Analogowy sygna naziemny dostarczany jest do odbiorców na czstotliwoci wynoszcej maksymalnie MHz (kana 60). W zwizku z tym wikszo produkowanych do tej pory anten na pasmo UHF przystosowana bya do pracy w zakresie kanaowym W kolejnych etapach uruchamiania DVB-T moe okaza si, e kolejne multipleksy w danej lokalizacji nadawane bd na kanaach z zakresu W takim przypadku do odbioru naley wybra anten pracujc w caym pamie UHF (wtedy producenci oznaczaj j jako DVB-T). Antena wewntrzna ze wzmacniaczem Signal ATK-SIG-DVBT- znakomicie sprawdza si przy silnym sygnale, w miastach w których jest nadajnik. Ze wzgldu na dobre parametry odbioru, atwo instalacji i estetyk jedna z najczciej kupowanych anten. Antena zewntrzna ze wzmacniaczem ATK-DVW-Z - do instalacji na balkonach, nadaje si idealnie do obszarów o dobrym i rednim poziomie sygnau telewizji naziemnej analogowej i cyfrowej (miasta i miejscowoci oddalone od nadajnika o km).

4 Rodzina anten siatkowych, stosowane w miastach i poza miastem. Mocowane na balkonach i na dachach. Wystpuj z symetryzatorem stosowane do 30 km od nadajnika i ze wzmacniaczem km (w zalenoci do warunków). Antena telewizyjna UM975.25, oraz jej wersja ze wzmacniaczem. To jedne z najpopularniejszych anten dachowych w Europie do DVB-T. Antena kierunkowa, odporna na zakócenia sygnau, atwa w montau. Zasig km. Antena telewizyjna UM Anteny kierunkow z inteligentnym wzmacniaczem, o duej odpornoci na zakócenia sygnau. zasig km. Antena telewizyjna UHF UM974.3, oraz jej wersja ze wzmacniaczem. Anteny dachowe kierunkowe, due tumienie odbi. Zasig w zalenoci od warunków km,a nawet do 120 km. Wzmacniacze Czsto pojawiajcym si problemem, w dobie wdraania naziemnej telewizji cyfrowej jest pytanie o "wzmacniacz do DVB-T". Równie czsto pojawiaj si odpowiedzi jest, e takie wzmacniacze nie istniej i wzmacniacze stosowane do tej pory w instalacjach analogowych z powodzeniem mog by stosowane w instalacjach pod DVB-T. Jest to prawda - jedynie bardzo stare wzmacniacze o sabych parametrach szumowych mog mie problemy z prawidowym przetworzeniem sygnau cyfrowego.

5 Parametry szumowe wzmacniaczy nabieraj wikszego znaczenia przy przejciu na odbiór sygnaów cyfrowych. Wynika to z faktu, i poziom sygnaów DVB-T jest z reguy duo niszy, anieli poziom sygnaów analogowych. Tym samym, szumy wasne wzmacniacza, wynoszce przykadowo 5 db w caym pamie UHF, znacznie bardziej wpyn na sygna cyfrowy ni analogowy odbierany w tym samym miejscu. Wikszo wzmacniaczy na rynku cechuje podobna charakterystyka - poziom szumów wasnych maych wzmacniaczy budynkowych waha si w granicach 3-5 db. Zakócenia Gdy na wzmacniacz szerokopasmowy podane zostaj przynajmniej dwie none, na jego wyjciu, oprócz sygnaów podanych, otrzymamy szereg produktów intermodulacyjnych. Istnieje spore ryzyko, e produkty intermodulacyjne zakóc kanay zajmowane przez multipleksy cyfrowe. Biorc pod uwag zdecydowanie niszy poziom sygnau na kanaach cyfrowych, efektem dziaania wzmacniacza moe by zupeny brak moliwoci odbioru telewizji cyfrowej. W zwizku z tym, nie naley stosowa wzmacniaczy o wikszym ni wymagane wzmocnieniu. Poczenia pomidzy tunerem, telewizorem i innymi urzdzeniami HD wykonujemy kablami HDMI: Kable i zcza Kable i zcza to najbardziej awaryjna cz instalacji antenowej, warto zwróci uwag na profesjonalny dobór i wciwy monta. zwykle stanowi niewielki koszt a ich wymiana jest z reguy najtrudniejsza. Kabel i zcza powinny zapewnia najlepsze parametry fizyczne, takie jak: tumienno, dopasowanie oraz ekranowanie. Ten ostatni parametr jest krytyczny w instalacjach multiswitchowych, ze wzgldu na problemy z przesuchami objawiajcymi si brakiem sygnaów z czci transponderów. Absolutnym minimum dla instalacji multiswitchowych jest ekranowanie rzdu 85 db. Przykladowo przewód TRISET, dziki 92% pokryciu oplotem, zapewnia ekranowane rzdu 100 db (klasa A+/A++). Kabel zewntrzny. Wystpuje zwykle w kolorze czarnym. Powoka kabla jest odporna na promieniowanie UF, wypenienie elem powoduje, e nawet w przypadku mikropkni kabel nie traci swoich wasnoci. Przewód koncentryczny 75 Om TRISET113PE elowany. profesjonalny kabel do instalacji zbiorczych i indywidualnych. Najwyszej klasy Przewód koncentryczny 75 Om RG6Cu. Kabel do instalacji zbiorczych i indywidualnych. Wysoka jako i stabilne parametry decyduj o jego popularnoci. Kabel wewntrzny. Wystpuje zwykle w kolorze biaym. Powoka kabla jest wykonana z PCV nie rozprzestrzenia poaru.

6 Przewód koncentryczny 75 Om TRISET113PE. Najwyszej klasy profesjonalny kabel do instalacji zbiorczych i indywidualnych. Przewód koncentryczny 75 Om RG6Cu. Kabel do instalacji zbiorczych i indywidualnych. Wysoka jako i stabilne parametry decyduj o jego popularnoci. cza Najlepsz jako maj tzw. zcza kompresyjne jednak wymagaj profesjonalnych zaciskarek. Ich zakup jest opacalny dla instalatorów, poniewa pozwalaj na znacznie szybszy i pewny monta. Wany jest dobór odpowiedniego zcza do rednicy kabla. W nazwach zcz kompresyjnych dostpnych jest okrelone do jakiego kabla s dedykowane. Czsto na serwisach aukcyjnych mona naby kabel wraz z usuga zacinicia cza. W przypadku samodzielnego montau stosuje si zcza nakrcane (F) lub z montaem za pomocrubki zaciskowej (IEC) je równie dobiera sie do kabla w zalenoci od jego rednicy. Do czenia sprztu s dostpne kable z zarobionym zczami zaciskanymi 1.5m oraz 3m. Przykadowe instalacje: Instalacja dla obszarów o silnym poziomie sygnau (nadajniki duej i redniej mocy oddalone do okoo 20km) Podzia sygnau na 2 odbiorniki; rozwizanie "balkonowe". Instalacja zakada doprowadzenie sygnau DVB-T do dwóch telewizorów, z których jeden posiada moliwo odbioru programów cyfrowych (gowica MPEG-2/MPEG-4), natomiast drugi z nich jest odbiornikiem z gowic zapewniajc moliwo odbioru wycznie programów analogowych. W takim przypadku konieczny jest zakup odbiornika naziemnej telewizji cyfrowej DVB-T. W przedstawionym powyej przykadzie proponujemy Pastwu wykorzystanie znanego i sprawdzonego na rynku odbiornika Signal ATK-TUN-HD527.

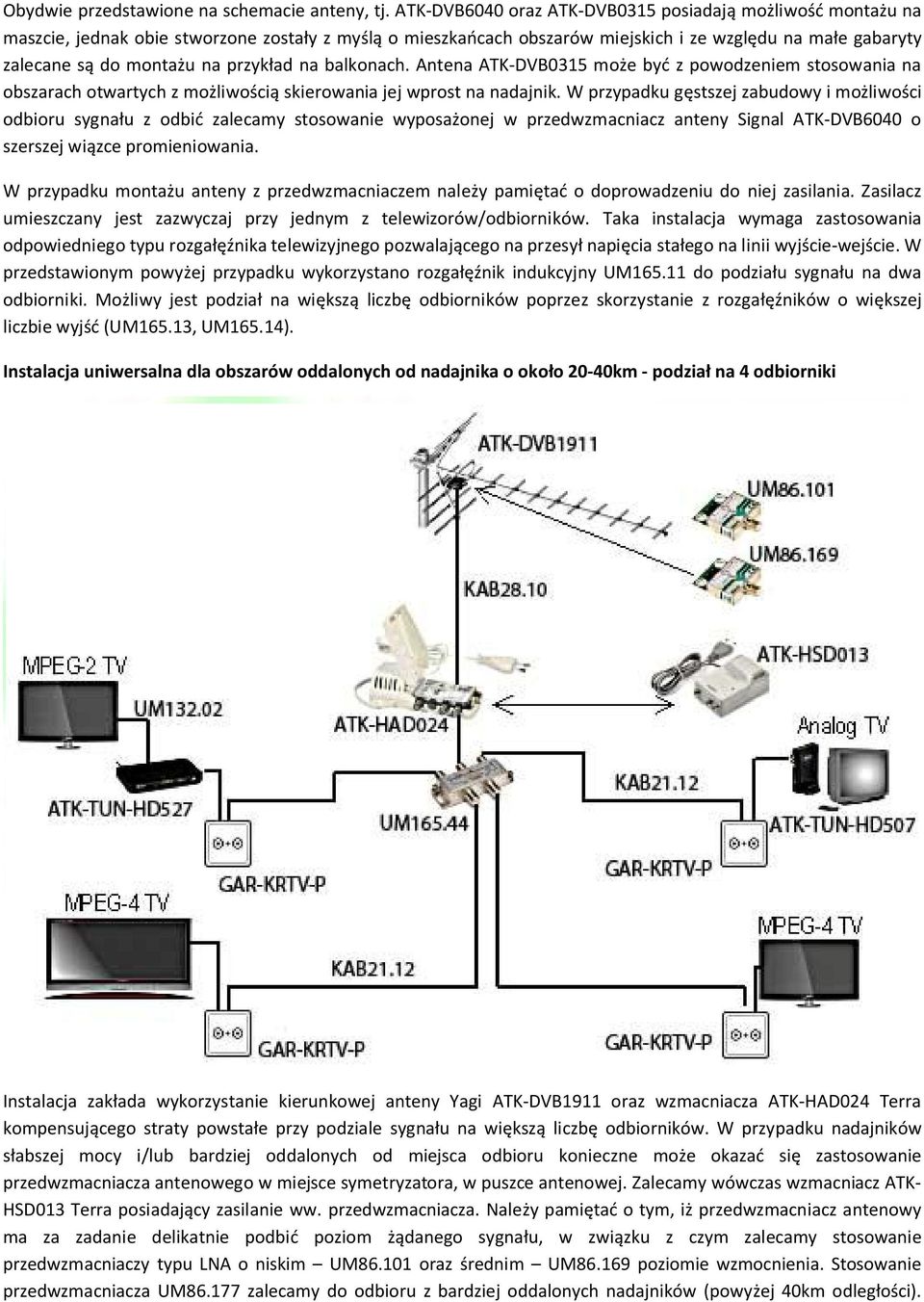

7 Obydwie przedstawione na schemacie anteny, tj. ATK-DVB6040 oraz ATK-DVB0315 posiadaj moliwo montau na maszcie, jednak obie stworzone zostay z myl o mieszkacach obszarów miejskich i ze wzgldu na mae gabaryty zalecane s do montau na przykad na balkonach. Antena ATK-DVB0315 moe by z powodzeniem stosowania na obszarach otwartych z moliwoci skierowania jej wprost na nadajnik. W przypadku gstszej zabudowy i moliwoci odbioru sygnau z odbi zalecamy stosowanie wyposaonej w przedwzmacniacz anteny Signal ATK-DVB6040 o szerszej wizce promieniowania. W przypadku montau anteny z przedwzmacniaczem naley pamita o doprowadzeniu do niej zasilania. Zasilacz umieszczany jest zazwyczaj przy jednym z telewizorów/odbiorników. Taka instalacja wymaga zastosowania odpowiedniego typu rozganika telewizyjnego pozwalajcego na przesy napicia staego na linii wyjcie-wejcie. W przedstawionym powyej przypadku wykorzystano rozganik indukcyjny UM do podziau sygnau na dwa odbiorniki. Moliwy jest podzia na wiksz liczb odbiorników poprzez skorzystanie z rozganików o wikszej liczbie wyj (UM165.13, UM165.14). Instalacja uniwersalna dla obszarów oddalonych od nadajnika o okoo 20-40km - podzia na 4 odbiorniki Instalacja zakada wykorzystanie kierunkowej anteny Yagi ATK-DVB1911 oraz wzmacniacza ATK-HAD024 Terra kompensujcego straty powstae przy podziale sygnau na wiksz liczb odbiorników. W przypadku nadajników sabszej mocy i/lub bardziej oddalonych od miejsca odbioru konieczne moe okaza si zastosowanie przedwzmacniacza antenowego w miejsce symetryzatora, w puszce antenowej. Zalecamy wówczas wzmacniacz ATK- HSD013 Terra posiadajcy zasilanie ww. przedwzmacniacza. Naley pamita o tym, i przedwzmacniacz antenowy ma za zadanie delikatnie podbi poziom danego sygnau, w zwizku z czym zalecamy stosowanie przedwzmacniaczy typu LNA o niskim UM oraz rednim UM poziomie wzmocnienia. Stosowanie przedwzmacniacza UM zalecamy do odbioru z bardziej oddalonych nadajników (powyej 40km odlegoci).
