Sita plecione Progress

Transkrypt

1 Sita stalowe Progress lat doświadczenia w projektowaniu i produkcji sit przemysłowych Wyprodukowano w Polsce SITA PLECIONE SITA TKANE SITA HARFOWE SITA STRUNOWE SITA ZGRZEWANE TYTAN SITA TŁOCZONE TL SITA PALCOWE SITA PERFOROWANE RAMY SITOWE SITA SZCZELINOWE Pro-SLOT

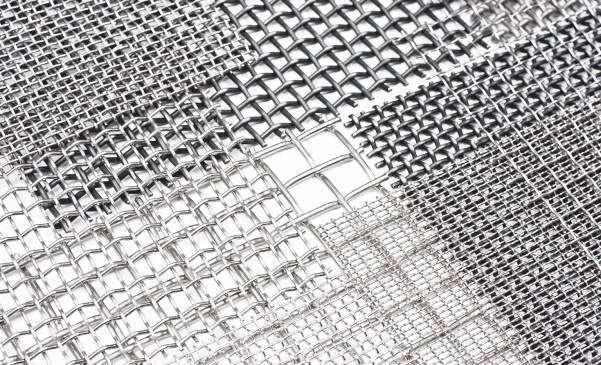

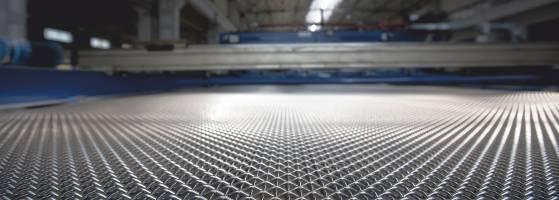

2 Zakres oczek,0-00,0 mm Średnica drutu - 6, mm Szerokość max. 000 mm Materiał Stal nierdzewna, stal sprężynowa, stal kwasoodporna, stal węglowa, stal żaroodporna, aluminium, kanthal, inconel, duplex Zastosowanie Sita plecione Progress Sita do przesiewaczy wibracyjnych Sita do kalibrowników Kosze do wirówek Kosze i akcesoria do hartowania Krążki filtracyjne Wkłady i elementy wkładów filtracyjnych Elementy konstrukcyjne i nośne Kraty zabezpieczające i pokrywy Sita plecione Progress stanowią podstawowy rodzaj sit stalowych. Nasz program produkcyjny obejmuje sita plecione o oczkach kwadratowych i prostokątnych, w wersji jedno- i wielokarbowej. W zależności od aplikacji i warunków pracy zapewniamy również optymalne rozwiązania materiałowe w oparciu o szeroki wybór najwyższej jakości stali gatunkowych. Sita plecione Progress dostarczamy w zwojach, arkuszach lub z zaczepami do mocowania na przesiewaczach i innych urządzeniach. Cechy Wysoki współczynnik powierzchni czynnej Duża ostrość rozdziału klas ziarnowych Uniwersalność zastosowań Sita plecione jednokarbowe Sita plecione jednokarbowe o oczkach kwadratowych należą do sit o splocie płóciennym. Wykonywane są z drutów okrągłych poprzez ich wcześniejsze wyprofilowanie (karbowanie) a następnie przeplot. Naprężone druty poprzeczne i podłużne stykają się ze sobą w miejscu karbu tworząc oczka. Proces produkcyjny zapewnia stabilność splotu. Sita doskonale sprawdzają się w procesach przemysłowych przeróbczych takich jak przesiewanie, klasyfikacja, filtracja i separacja. d d w Tabela. Sita plecione jednokarbowe,,,,6,6,6,**,,,,06 6,0 6,, 6,,,,,,,,,,,,, 6,0 6,0,,7 7,,7,7 7, 6, 7,,,,,,,,6**,,,,,,,6 7,6, 6 6, 7, 7,6 60,,7,,,*,,6**,,,*,6 ** 6,6 7,, 6, 6,6,66 6 6, 7,07 0,6 6 Na specjalne życzenie wykonujemy sita z drutów o różnych średnicach wątku i osnowy. Sita plecione Progress

3 ,,,,,,,6** 6,77 **,77, 66, 60,,,,0, *,7,6 6, 7,* 7,76, 0,6 6, 6,,,6,*,0,6,6,* 7,0,7,,,, 67,,,,,,,,, 6,,,*,76 6,* 6, 7,,, **, 6,,,,,,,, ** **,**,**,0 6,0,6,,6,,, 6,, 6,*,0,6, 7,* 6,0 7,6, 0,,,,7 67,,6 6,*,0 6,6, 60,*,6 7 6,77,, 7, 6,, 6 6,,6 66 6,*, 6 6,6, 6 6,*, 6 6, 6 6,, 0 6,70 6,,, 7 6,, 6 6,,* ,,6,0 6 6,,*,6 6 6,, 6,,, 6,,0 7 7,**, 7 7,,6 6 7,*,6 6 7,6,7 66 7,*,6 6 7,6 60 7,,6 7, 7 **,,*,0 7,6, 6,*,0 67,0 6, 7,6 0,0 6,,6 67, 6, 6, 6,,6, **, 6,,** 6,6 6, **,, **,7, **,0 0 0, 6 0, 6, 6 0,0 0, 0,,, 66,6 6 0,7,,,,, ,, 6 7,6 6 0, 60,70 6,**,,**, 6 ** 7,7 6 **,7 6 **, 7,**,,, 70 7, 66, 6,,**,70,*, 7 6,7 6, 6, 60,**,0 7 ** 6,7 6, 6, 66 0,6 6,**, **, 6 6,0 7 7, 67 0,6 6,**, 6, 6,**,60,7 7 7, 6,6 66,**,6 6, 60 6,**,6 **, 7 7, 70, 67,**, 6, 6 6*,0 6 6, 7, 6,** 0, 6, 6 6*, 6,**, 6 0 6,6 7 0,7 6 0,** 0,0 67 0, * 7, 0 6,**,0 6, 7, 7, 0,0 6, 6 6* 6, 60 6,**,6 6,0 7 7, 7,,7 6, * 6, 6 6,** 7, 60,7 7 7, 7,**, 70, 67 6*,77 6 6,** 7,0 6 **, ,6 7,**,0 7 0, 6 6*, 6 6,** 6,6 6 7,0 7,**,7 7 0, 6 6,** 6, 6 6 ** 6, ** 0, 70 7, **,6 7 7, 7 7 6, **, 66,6 7 6,**, , **,0 6 6, **, 6 6, **,6 70 6, **, 7 0 6, ** 0, , **, 7 * Tylko w stali nierdzewnej ** Tylko w stali węglowej Na specjalne życzenie wykonujemy sita z drutów o różnych średnicach wątku i osnowy. Sita plecione Progress

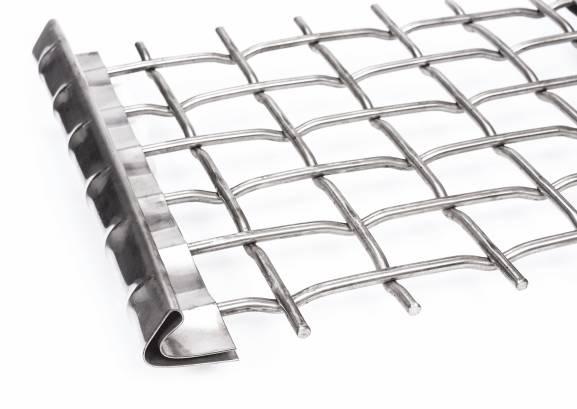

4 Sita plecione wielokarbowe Sita plecione wielokarbowe o oczkach kwadratowych należą do sit o splocie płóciennym. Wykonywane są z drutów okrągłych o mniejszej średnicy drutu względem wielkości oczka niż w przypadku sit plecionych jednokarbowych. Sztywność sita uzyskuje się poprzez wielokrotne karbowanie drutu w płaszczyźnie pionowej na długości jednego oczka. Dzięki wysokiej wytrzymałości i niskiej wadze doskonale sprawdzają się jako elementy konstrukcyjne, zabezpieczające i dekoracyjne. d d w Tabela. Sita plecione wielokarbowe,6 6, 6,, 6 6, 6, 6, 7 7 7,,, ,* *,,,,*,6,,,*,6, *,**,**,6** *,,,*,6,*,*,,*,6,*, 76, 7,0 7, 7,6 7, 7,0, 77, 7, 7, 76,6 7,0 7, 6,7,7 7, 7,7 7,07 7, 6,7 7, 76, 7,,6 0, 77, 76,0 7, 7, 6,0,0 7, 77, 76, 7, 7,,, ,,*,6,*,**,6** **,,*,6,*,,*,6,*,**,**,*,6,*,,6, *,,6,*,,6,*,,6 0, 7, 7, 76,6 7,7, 7 0 7,7,7 0, 7,7 77, 7,6,,0,60 7, 77, 7,,7,6, 0, 7, 7,,, 7, 7,7,,67 0,07 76,66,0,,7 77 *, ,,,,,, *,,,,,,**,,6 7,0 7, 7,7 76,, 0,76 77,,,7 77,0,,0 7,,00, 7,66 76, 6,,0 0,6 77,7, 0,7 7,6,,0 7,60,6, 7,,6,6 0, 7 7, 76,07 7,,,*, **, ** **,** **,*,**,** 6*,** 6* 6, * * * 6*,** 6* 6,** * 6* 6,**,,7 7 7, 77,70 7, 6,7,,6 7 7,0 77, 7,0,0, 6, 7 7, 77, 7,66 7,6,7 7,06 7, 76 7, 6, 6,,6 7, 7,76 6,7,77,6 0, 7,, 6, 7,60 * Tylko w stali nierdzewnej; ** Tylko w stali węglowej Na specjalne życzenie wykonujemy sita z drutów o różnych średnicach wątku i osnowy. Sita plecione Progress

5 Sita plecione - oczka prostokątne Sita plecione wielokarbowe o oczkach prostokątnych wykonywane są w identyczny sposób jak sita o oczkach kwadratowych. Zasadnicza różnica polega na tym, że długość oczka może być kilkukrotnie większa od jego szerokości. Prostokątny kształt oczka zapewnia wyższy współczynnik powierzchni czynniej co zmniejsza tendencję do zatykania, zwiększając jednocześnie wydajność z jednostki powierzchni sita. W zależności od zastosowania sita dostępne są z przeplotem (wątkiem) pojedynczym lub wielokrotnym. d w d w Sita plecione - oczka prostokątne z przeplotem wielokrotnym d w W przypadku zamówienia sit plecionych o oczkach prostokątnych z przeplotem (wątkiem) wielokrotnym konieczne jest określenie liczby drutów w przeplocie. d w Tabela. Sita plecione - oczko prostokątne - Typ A (wątek pojedynczy) Tabela. Sita plecione - oczko prostokątne - Typ B (wątek wielokrotny) (wx w ) (wx w ) (wx w ) (wx w ) x,6x0,x,6,x x x0,x x x x0 x7,,6,6,,6,6,6 x0 0x 0x0 x x6 6x x0 0x x x, 6,,6x,x x x x0 x0,x0 x00 x0 x0 x00,,,,6,6,,,,,, x00 6x00 x0 x00 x00 0x00 x00 6x0 0x00 x00,,,, 6, Na życzenie Klienta możliwe do wykonania są także inne konfiguracje. Na życzenie Klienta możliwe do wykonania są także inne konfiguracje. Na specjalne życzenie wykonujemy sita z drutów o różnych średnicach wątku i osnowy. Przykładowe aplikacje Progress Sita plecione Progress

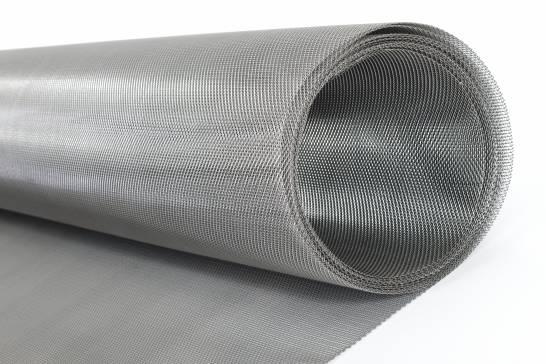

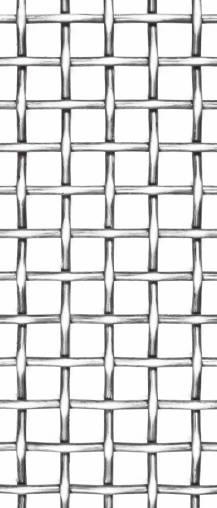

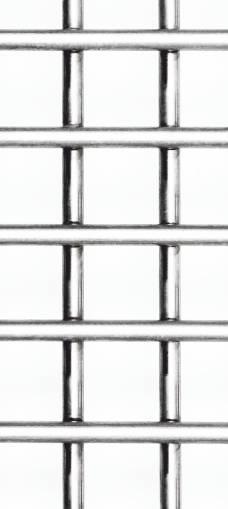

6 Zakres oczek od 0,0 mm Średnica drutu 0,0 -,0 mm Szerokość max. 000 mm Materiał Stal nierdzewna, stal kwasoodporna, stal węglowa,kanthal, inconel Zastosowanie Sita tkane Progress Sita tkane Progress, nazywane również siatkami technicznymi produkowane są na bazie drutów okrągłych i stanowią najdrobniejszy rodzaj sit stalowych. Możliwość optymalnego doboru parametrów takich jako rozmiar oczek, średnice drutów oraz rodzaj splotu sprawiają, że sita tkane doskonale sprawdzają się w precyzyjnych procesach separacji i filtracji. Sita tkane Progress dostarczamy w zwojach, arkuszach, dowolnych kształtach, okute lub z zaczepami do mocowania na przesiewaczach i innych urządzeniach. Sita do przesiewaczy wibracyjnych Sita obrotowe do łapaczy bębnowych Kosze do wirówek Krążki filtracyjne Wkłady i elementy wkładów filtracyjnych Sita i wkłady do przesiewanie materiałów sypkich oraz materiałów z niską wagą objętościową Cechy Wysoki współczynnik powierzchni czynnej Najmniejszy rozmiar oczek wśród sit drucianych Uniwersalność zastosowań Splot prosty (płócienny) Jest najbardziej popularnym rodzajem splotu. Jego zaletą jest prostota jak również wysoka precyzja splotu. Gwarantuje uzyskanie bardzo dokładnego wymiaru oczka oraz bardzo ostrej i dokładnej segregacji przesiewanego materiału. d w w d Splot skośny (jodełkowy) Drut wątka przebiega pod jednym lub dwoma drutami osnowy, a następnie nad dwoma drutami osnowy. Splot ten pozwala na wykonanie sita z drutu o większej średnicy niż w splocie prostym przy tej samej wielkości oczka. d w w d 6 Sita tkane Progress

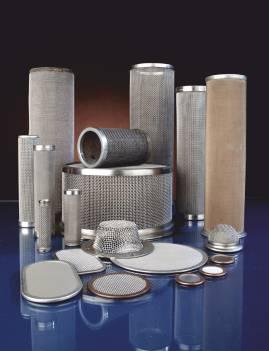

7 Tabela. Standardowe sita tkane o splocie płóciennym (prostym) Drut Drut Drut Drut 0,0 0,0 0,,6 0, 0,0 0,, 0, 0, 0, 0, 0,7,,6 0,06 0,0 0,6,6 0, 0, 0,, 0, 0,,07 0, 0, 0, 0, 6, 0,0 0,0 0,, 0, 0, 0,6 0, 0, 0,7 7, 0, 0,,7, 0,0 0,06 0,, 0, 0, 0, 6 0, 0,,6,,0 0,,7 0,0 0,0 0, 6 0,6 0, 0, 7,7 0, 0, 0,7,0,0 0,,,0 0,06 0,0 0, 7, 0,7 0, 0,6,6 0, 0,,,06,0 0,,, 0,07 0,0 0, 6 0, 0, 0,7,6 0,6,,, 0, 0, 7, 0,0 0,06 0,,6 0, 0,0 0,,0 0,6 0, 0,,, 0,,7 6, 0,0 0,0 0, 7,7 0, 0,0 0, 7,6 0,6 0,,7 7,, 0,,7, 0,0 0,0 0,, 0, 0, 0,6 7,7 0,7 0,,,, 0, 6, 0, 0,0 0,, 0, 0, 0,7,6 0,7 0,, 7,6, 0,,67 7, 0, 0,6 0, 6,7 0, 0,6 0,,66 0,7 0,,0,0, 0,, 0, 0, 6 0, 0,6 0,7 7,7 0,7 0,, 6,6 0,,0 0,0 0,0 0,,6 0, 0,,0 6 0,,0,,6 0,, 0,0 0,06 0, 7,7 0, 0, 0, 7, 0,,6, 0,,66 6 * Na specjalne życzenie klienta istnieje możliwość wykonania siatek o innych parametrach. Tabela 6. Sita tkane bezoczkowe Nominalna liczba drutów na, mm osnowy wątka osnowy Średnica drutów wątka Retencja absolutna nominalna [µm] [µm] 0 0 0, 0, , , 0, -7, , 0, , , 0, 0-0,0 0 0,6 0, - 0,0 0 0,6 0, 0-00, 6 0,0 0, -7 0, 0,0 0, 0-0 0, 6 6 0,60 0, ,0 7 [kg] Podstawowe wzory stosowane do wyliczeń parametrów sit Przykładowe aplikacje Progress Ilość oczek na cal [, mm] Ilość oczek na cm Ilość oczek na cm Osnowa druty ułożone po długości sita Wątek druty ułożone po szerokości sita W oczko (odległość mierzona między drutami) D średnica drutu T podziałka T = D + W A prześwit (powierzchnia otwarta), całkowita powierzchnia oczek wyrażona w % Sita tkane Progress 7

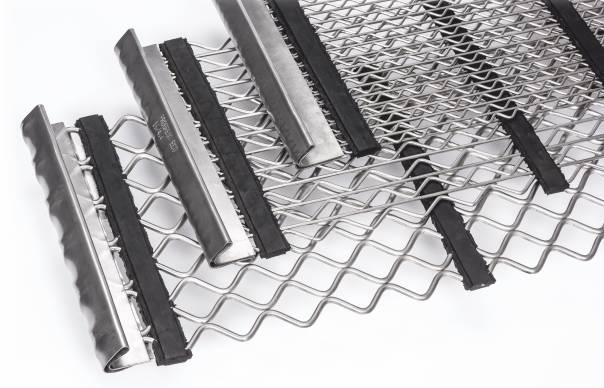

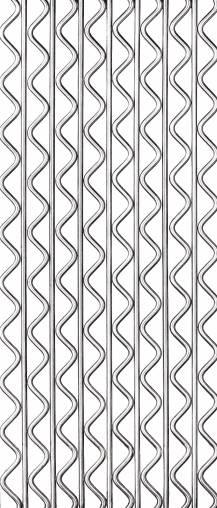

8 Zakres oczek TYP K TYP T, -,0 mm, - 0,0 mm Średnica drutu TYP K TYP T - 6, mm -, mm Materiał Stal nierdzewna, stal sprężynowa, stal kwasoodporna Zastosowanie Przesiewanie materiałów trudnoprzesiewalnych o dużej wilgotności i małej sypkości Cechy Sita harfowe Progress Sita harfowe stanowią idealne rozwiązanie w klasyfikacji materiałów trudno-przesiewalnych. Nasz program produkcyjny obejmuje sita o oczkach trójkątnych TYP T i kwadratowych TYP K. Dzięki swojej budowie, falowanym drutom w płaszczyźnie poziomej oraz sposobowi ich łączenia, należą do grupy sit samoczyszczących. Drgania własne drutów zapewniają dobry przesiew materiału bez klinowania się w oczkach. Sita harfowe Progress dostarczamy z zaczepami do mocowania na przesiewaczach i innych urządzeniach. Niezależne drgania drutów tworzących oczko zapewniają efekt samooczyszczania Przewiązki stalowe umożliwiają zastosowanie sita w podwyższonej temperaturze pracy Przewiązki wykonane z trudnościeralnego poliuretanu i gumy zapewniają wydłużony czas pracy sita Sita harfowe - TYP T Sita tego typu wykonywane są z drutów o przekroju okrągłym ułożonych na przemian z drutów prostych i falowanych w płaszczyźnie roboczej (poziomej) sita. Rozwartość ramion fali wynosi 0 lub 60. Wymiar roboczy otworu w tych sitach określony jest średnicą koła wpisanego do otworu. Sita te stosowane są na pokładach znacznie obciążonych (druty proste umożliwiają napinane sit z dużymi siłami, nie ograniczając przy tym możliwości drgań drutów falowanych). w Tabela 7. Sita harfowe (TYP T) (z przewiązką metalową) Tabela. Sita harfowe - (TYP T) (bez przewiązek metalowych) Ø osnowy Drut wątek Przewiązka* Ø osnowy Drut wątek Przewiązka* Ø osnowy Przewiązka*,,,,,,,,6,6,6,,x,x,,x, 6 6 6, 7 7, 0,,,,,,,6 x,6/,6 / x,6/,6, 6, /,0/,0,/, /,/,,/,,/,,/,,0/,0,/,,/, Sita harfowe Progress

9 Sita harfowe - TYP K Sita tego typu wykonane są z drutów okrągłych, pofalowanych w płaszczyźnie roboczej (poziomej) sita, przy czym kąt zawarty pomiędzy ramionami fali wynosi 0. Wymiar roboczy otworu (w) wyznacza średnica koła wpisanego do tego otworu. Ułożone obok siebie druty tworzą otwory zbliżone do oczka kwadratowego. w Tabela. Sita harfowe - TYP K (z przewiązką metalową) Tabela 0. Sita harfowe - TYP K (bez przewiązek metalowych) Ø osnowa Drut wątek Przewiązka * Ø osnowa Przewiązka *,,,,7,,,, 6 6, 6, 7 7 7,,, 0 0,,,,,,,,6,,6,6,,6,,,,,,,x,x,x,x,x,x x,x,x x x x,,, x,6,x,,x, x,6 x,6 x,6 x,6 x,6 x,6 x,6 x,6 x,6 x,6 x,6,,,,,,, Przykładowe aplikacje Progress,,,,,,,,,,, 6, * Przewiązki poliuretanowe () Standardowo wykonujemy przewiązki o szerokości mm. Dostępne do wykonania są także przewiązki o szerokości 6 i mm. Przewiązki gumowe Wykonywane w szerokości ok. mm. Sita harfowe Progress

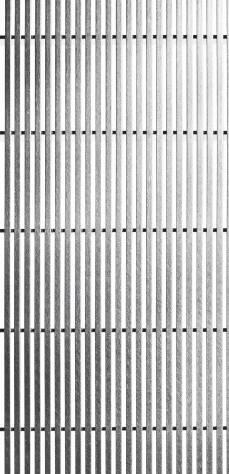

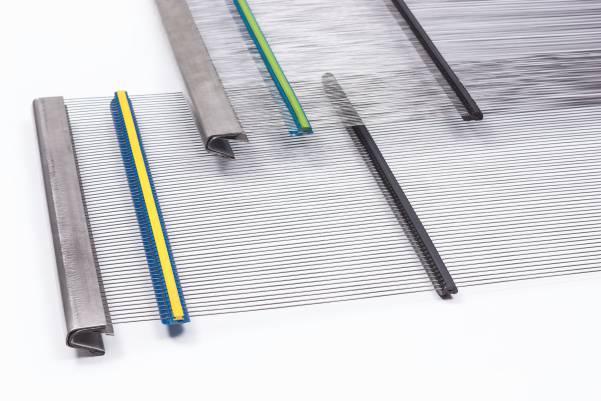

10 Zakres szczelin, -,0 mm Średnica drutu -,0 mm Materiał Stal sprężynowa, stal nierdzewna Zastosowanie Przesiewanie materiałów trudnoprzesiewalnych o dużej wilgotności i małej sypkości Cechy Sita strunowe Progress Szczelinowy kształt oczek zapewnia maksymalną powierzchnię otwartą sita Niezależne drgania drutów tworzących oczko zapewniają efekt samooczyszczania Wykonane z materiału trudnościeralnego przewiązki zapewniają wydłużony czas pracy sita Sita strunowe charakteryzują się najwyższym współczynnikiem powierzchni czynnej. Wykonane są z drutów prostych o przekroju okrągłym połączonych ze sobą poliuretanem lub ruchomymi podporami wykonanymi z tworzywa sztucznego. Szczelinowy kształt oczek zapewnia maksymalną powierzchnię otwartą sita, zapobiegając jego zatykaniu. Sita strunowe Progress dostarczamy z zaczepami do naciągu podłużnego na przesiewaczach i innych urządzeniach. Montaż i ekspolatacja Typy przewiązek Efekt samooczyszczania sit strunowych wynika z drgań własnych drutów roboczych. Aby osiągnąć największą skuteczność rozstaw przewiązek powinien pokrywać się z rozstawem podpór rzeszota. W przypadku nieprzesuwnych przewiązek TY konieczne jest precyzyjne podanie rozstawu podpór. W przypadku przewiązek przesuwnych TYP S i TYP R wystarczy określenie rodzaju i ilości przewiązek. Dopasowanie do rozstawu podpór rzeszota odbywa się bezpośrednio w trakcie montażu sit na przesiewaczu. TYP Przewiązki poliuretanowe nieprzesuwne do mocowania na rzeszotach przesiewaczy gdzie podpory osłonięte są profilami gumowymi. TYP S Przewiązki przesuwne do mocowania na rzeszotach przesiewaczy gdzie podpory stanowią płaskowniki. TYP R Przewiązki przesuwne do mocowania na rzeszotach przesiewaczy gdzie podpory stanowią rury. Przykładowe aplikacje Progress 0 Sita strunowe Progress

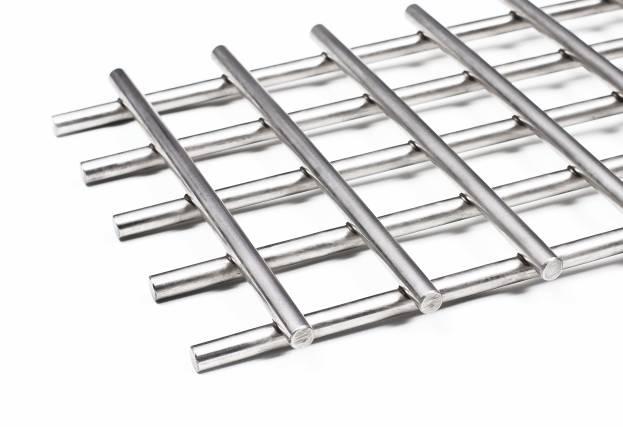

11 Zakres oczek 7,0-00,0 mm Średnica drutu,0 -,0 mm prosty, tłoczony, profilowany tupu HT i GZ Materiał Stal manganowa-trudnościeralna, stal nierdzewna, stal kwasoodporna, stal żaroodporna Zastosowanie Klasyfikacja wstępna Elementy konstrukcyjne Kraty zabezpieczające Cechy Sita zgrzewane Progress TYTAN Maksymalna stabilność oczka Zdolność przenoszenia wysokich obciążeń Możliwość zastosowania drutów roboczych o różnych kształtach i rozmiarach przy danym oczku. Sita zgrzewane typu TYTAN charakteryzują najwyższą wytrzymałością w grupie sit stalowych. Ich ciężka konstrukcja powstaje metodą elektryczno-oporowego zgrzewanie prostych drutów okrągłych lub profilowych z opatentowanej przez Progress Eco stali manganowej-trudnościeralnej lub stali nierdzewnej. Technologia produkcji gwarantuje wyjątkową stabilność oczka oraz dokładną segregację. Druty robocze (wierzchnie) powinny być ułożone zgodnie z kierunkiem nadawy, umożliwiając swobodne przemieszczanie się materiału po powierzchni sita. Mocowanie i ekspoloatacja Sita zgrzewane TYTAN wymagają bardzo stabilnego podparcia na przesiewaczu. Pokład sitowy jest tylko wtedy prawidłowo zamontowany, gdy podczas pracy przesiewacza żaden element sita nie odrywa się od podpór i nie wpada w drgania własne. W przeciwnym wypadku dojdzie do szybkiego zniszczenie sita w wyniku pęknięć drutów w miejscach podparć. Rozróżnia się dwa typy mocowań sit zgrzewanych typu TYTAN: Sita napinane - napinane za pomocą listew napinających sita dociskowe. Sita dociskowe - mocowane przy pomocy listew dociskowych i klinów, śrub oraz haków. Sita zgrzewane - druty okrągłe Sita zgrzewane z drutów okrągłych o oczkach kwadratowych lub prostokątnych. Sita zgrzewane - druty profilowe Sito zgrzewane z drutów trójkątnych typu HT lub GZ. Przykładowe aplikacje Progress Sita zgrzewane Progress TYTAN

12 Drut okrągły Drut profilowy HT Drut profilowygz Tabela. Sita zgrzewane TYTAN z drutów okrągłych prześwit % masa kg/m Drut %, 60% 6%, % 7,6 7% 7,6 6% 0, % 6, 7% 6, 6% 7, 7%, %, 7%, 7%, 6%, %, %, % 7%, 7% 67% 7,6 6%, %,6 %, 6%,7 0%, 7% 6%, 6%, 6% 7, 7%, %, %,0 % 7, 7%, 7%,7 7% 67% 7, 6% 0, % 7, %, 7%,6 % 7%, 76%, 7%, 6%, 6% 60, 6%, %, % %, %, 7%,6 7%, 7%, 67%,6 6%,6 %, %, 6% 7, %, 0% 7,7 77% 7% 7, 6%, 67%, %, % 6 % 7, 6%, %, %, 7%,7 7%, 7% %, 0% 0% %, 6%, %, %, 7% 76%, 6% %, %, % 6, %, 7%, 6%, %, % 7 Tabela. Sita zgrzewane TYTAN z drutów profilowych HT prześwit % masa kg/m Drut profilowy HT6 HT HT0 HT % 6,7 %,7 %, %,7 %, 7%, 6% 6%, 0% 7 67%,6 60% %,7 % 7% 66%, 60% % 6, 7%, 7%, 6%, 67% 7,6 % 7, 76% 7%, 6%, % 6 0% 0,6 76% 6 7% %, %, 0% 7% 6, %, % 7,6 %,6 %, 0%, 7% 6, % 0,6 %, %, %,6 7%,6 6%, %,7 %,7 % 7, 7%, % %,6 %, 0% 7, Stal S Tabela. Sita zgrzewane TYTAN z drutów profilowych GZ prześwit % masa kg/m Drut profilowy GZ GZ GZ6 GZ %,6 %, %, 7%, % % 6% 6,7 %,7 %,7 6%, 6%, 6%, % 7, 7%,6 6% 0, 6% 0, 7%, 77%, 7% 6,6 7% 6,6 6%, % 6, 7%, 7%, 7%, % 6, 0%, 0%, 7%,6 7%, %, %, 7% 6 0%,0 7% 7, 7% 7, %, %,6 % 6,6 % 6,6 %,6 %, % 6,0 % 6,0 6% 0, %,6 %, %, %,6 %, %,0 %,0 0% 7, 6%,7 %, %, %, Stal S Ostateczne wymiary wg wymagań klienta Sita zgrzewane Progress TYTAN

13 Zakres oczek,0-0,0 mm (kwadratowy kształt oczek) Średnica drutu,6-,0 mm Materiał Stal sprężynowa, stal węglowa, stal nierdzewna, stal żaroodporna Zastosowanie Klasyfikacja kruszyw, węgla, koksu itp. Elementy konstrukcyjne i kraty zabezpieczające Cechy Sita tłoczone TL Progress Sita tłoczone TL charakteryzują się płaską powierzchnią roboczą, dzięki odpowiednim przetłoczeniom okrągłych drutów osnowy i wątka. Taka konstrukcja sita gwarantuje jednocześnie wysoką stabilność oczka. W zależności od aplikacji i warunków pracy zapewniamy optymalne rozwiązania materiałowe w oparciu o szeroki wybór najwyższej jakości stali gatunkowych. Sita tłoczone TL Progress dostarczamy w arkuszach lub z zaczepami, gotowe do mocowania na przesiewaczach i innych urządzeniach. Płaska powierzchnia robocza Stabilna konstrukcja oczek Zdolność przenoszenia wysokich obciążeń Wysoki współczynnik powierzchni otwartej Sita tłoczone płaskie Sita tłoczone są sitami typu ciężkiego. Przystosowane do przesiewania materiału o dużym uziarnieniu. Znajdują zastosowanie w procesach klasyfikacji wstępnej jak i końcowej. Sita tłoczone TL są doskonałą alternatywą dla sit perforowanych z blachy. d w w d Przykładowe aplikacje Progress Sita tłoczone TL Progress

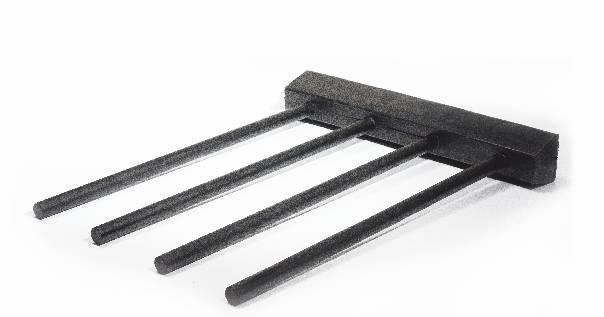

14 Tabela Sita tłoczone TL w Ø osn. d [kg/m ] w Ø osn. d [kg/m ] w Ø osn. d [kg/m ] ,6,6,,,, 6, 6, 6, 6,,, 7,6 6,,70 7,6, 6,77 0,6,,7,70,7,76 7,0 0, 6,0,07,,6,, , 6, 0 6, , 6, 66 7, 77,0 7,0 66,7 67 7, , 6,0 6, 77, 7,0 67,0 7,7 6, 7,0 76, 7, 7, 7,0 6, ,0 7 6, , 6,,7 0,,, ,7,, ,,, ,70 7,, 6, , 0 0,,, 6 Zakres szczelin od 0,0-0,0 mm Średnica drutu od,0-0,0 mm Materiał Stal manganowa, stal sprężynowa Zastosowanie Klasyfikacja wstępna materiałów trudnoprzesiewalnych, zaglinionych, zanieczyszczonych Recykling Cechy Sita palcowe Progress Zdolność przenoszenia wysokich obciążeń Duża wydajność z jednostki powierzchni sita Przykładowe aplikacje Progress Sita palcowe to sita dedykowane do wstępnej klasyfikacji materiałów wilgotnych. Sita te wykonywane są w postaci jednostronnych segmentów tworzonych przez okrągłe pręty utwierdzone w specjalnych profilach gumowych lub poliuretanowych. Sita mocowane są kaskadowo do belek poprzecznych przesiewacza. Sita palcowe Progress dostarczamy w postaci segmentów gotowych do montażu segmentów na przesiewaczach stacjonarnych oraz mobilnych. Sita tłoczone TL Progress / Sita palcowe Progress

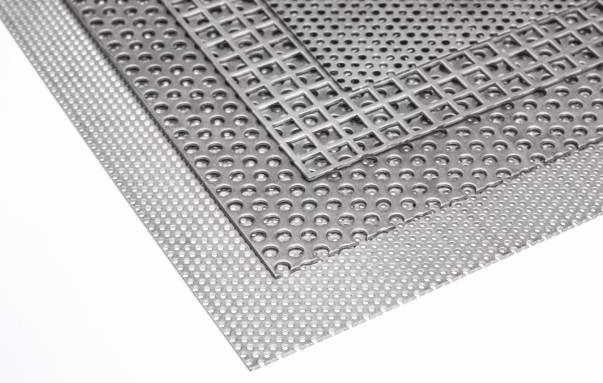

15 Sita perforowane Oczka okrągłe 0, - 0,0mm układ mijany 60, układ, prosty Oczka wydłużone,0 x 0,0 -,0 x 6,0 mm układ prosty, mijany 60, układ Oczka kwadratowe,0 x,0-0,0 x 0,0 mm układ prosty, mijany 60, układ Oczka sześciokątne,0-6,0 mm układ mijany Materiał Stal węglowa 0, - 6,0 mm Stal kwasoodporna 0, -,0 mm Metale kolorowe 0, -,0 mm Zastosowanie Sita perforowane Progress Sita perforowane wykonywane z różnej grubości blach to klasyczny rodzaj stalowych sit przemysłowych. Proces produkcyjny oparty na technologii perforacji zapewnia szerokie możliwości w zakresie rozmiarów, kształtów i układu oczek. Tym samym gwarantuje uzyskanie optymalnych parametrów pracy. Sita powszechnie stosowane we wszelkiego rodzaju maszynach i urządzeniach pracujących w układach statycznych i dynamicznych. Zakłady przeróbcze surowców kopalnych Klasyfikacja materiałów sypkich Filtracja mechaniczna cieczy Przemysł spożywczy Procesy przecierania w przemyśle owocowo - warzywnym Oferowane układy oczek Oczka kwadratowe Oczka okrągłe Oczka wydłużone Oczka sześciokątne układ prosty układ prosty układ prosty układ mijany układ mijany układ mijany 60 układ mijany układ układ układ Przykładowe aplikacje Progress Sita perforowane Progress

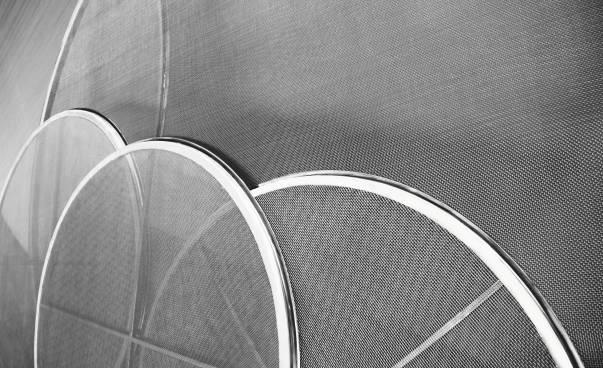

16 Zakres oczek od 0,06 mm Średnica drutu od 0,0 mm Materiał Stal kwasoodporna, stal sprężynowa Zastosowanie Przesiewanie materiałów sypkich Przesiewanie materiałów z niską wagą objętościową Oddzielanie ziarna sera od serwatki Przesiewanie piasku Przesiewanie przypraw Podczyszczanie płynnej czekolady Ramy sitowe Progress Posiadamy szeroką ofertę ram sitowych do separatorów i przesiewaczy wibracyjnych. Możliwości produkcyjne pozwalają nam dostarczać nasze rozwiązania praktycznie do wszystkich gałęzi przemysłu, w tym do przemysłu spożywczego i farmaceutycznego, wykorzystując materiały z odpowiednimi certyfikatami i wymaganymi dopuszczeniami. W procesie produkcyjnym wykorzystujemy własne sita plecione, tkane oraz perforowane. Wykorzystując zdobyte doświadczenie oraz stany magazynowe naszych sit, oferujemy również kompletowy serwis ram sitowych. Ramy okrągłe Ramy prostokątne Regeneracja ram sitowych w godzin Dzięki wieloletniemu doświadczeniu oraz znajomości potrzeb naszych Klientów oferujemy usługę serwisu ram sitowych w godzin. Usługa składa się z prostych kroków: Krok - Odbiór ram sitowych u Klienta własnym transportem Maksymalna średnica: 60 mm Większe średnice dostępne na specjalne życzenie klienta Maksymalny wymiar: 000 x 000 mm W oparciu o nowoczesny park maszynowy świadczymy usługi regeneracji ram w szerokim zakresie stosowanych wielkości oraz kształtów pokładów sitowych. Posiadamy możliwości wycinania i mocowania dodatkowych elementów, w tym stelaży, konstrukcji nośnych i wsporczych oraz kołnierzy. Regeneracja ram sitowych polega na zerwaniu zużytego sita z ramy, oczyszczeniu i regeneracji ramy, napinaniu i trwałym mocowaniu nowego sita do ramy. Krok - Regenerację ramy sitowej w zakładzie Progress Eco Krok - Dostawa ram sitowych do Klienta własnym transportem Produkcja ram sitowych Progress 6 Ramy sitowe Progress

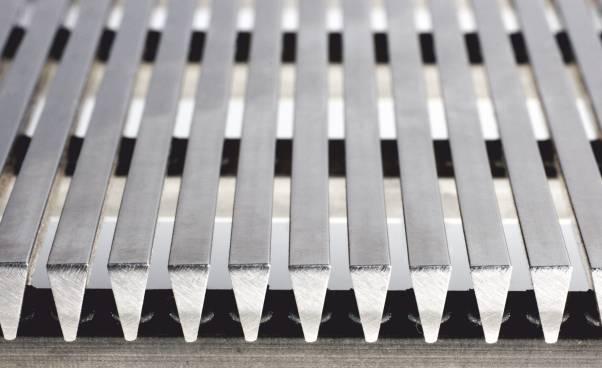

17 Zastosowanie Zakres szczelin* od 0,0 mm sita płaskie od 0,0 mm rury szczelinowe Druty robocze* Druty profilowe typu Sb, SbA, Sbb Materiał* Stal nierdzewna, stal kwasoodporna, stale specjalne typu duplex, super duplex oraz inne stale specjalne dostępne na zamówienie. Wkłady i elementy filtracyjne Pokłady sitowe do procesów klasyfikacji, separacji, odwadniania oraz wzbogacania Elementy urządzeń OEM, w tym sit łukowych, koszy do wirówek, łapaczy bębnowych, pras Sita szczelinowe Pro-SLOT Sita szczelinowe Pro-SLOT to najbardziej zaawansowana technologicznie grupę sit przemysłowych. Zakres oferowanych parametrów oraz wyjątkowa konstrukcją sita decydują o ich szerokim zastosowaniu w licznych procesach filtracji (ciśnieniowej i bezciśnieniowej) i separacji zarówno cieczy, cząstek stałych, jak i gazów. Uzupełnienie oferty stanowią wyroby z ich zastosowaniem, w tym kosze do wirówek, sita łukowe i rynnowe, wkłady i elementy filtracyjne, sita obrotowe i inne. Cechy Wydłużona żywotność sita Mały spadek ciśnienia Zdolność do samoczyszczenia Duża precyzja wykonania i idealnie równa powierzchnia Zdolność do przenoszenia dużych obciążenń Sit szczelinowe Pro-SLOT Rury szczelinowe Pro-SLOT OZR - szczelina obwodowa, napływ od wewnątrz (FITO) Powstają poprzez zgrzewanie specjalnie profilowanych drutów roboczych do drutów nośnych pod kątem 0 stopni. Poprzez zastosowanie nowoczesnej technologii zgrzewania pomiędzy drutami roboczymi powstaje dokładna szczelina, jednocześnie uzyskuje się wyjątkowo mocną konstrukcję sita zdolną do przenoszenia dużych obciążeń. Rury szczelinowe powstają poprzez jednoczesne nawijanie po spirali i zgrzewanie do ułożonych wzdłuż osi rury drutów nośnych specjalnie profilowanych drutów roboczych. Technologia ta pozwala na wykonanie sit szczelinowych do aplikacji, gdzie wymagana jest bardzo duża dokładność szczeliny oraz wysoka wytrzymałość sita. Drut nośny Szczelina Drut roboczy OZ - szczelina obwodowa, napływ od zewnątrz (FOTI) RW - szczelina równoległa do osi, napływ od wewnątrz (FITO) Drut roboczy Szczelina Drut roboczy Szczelina Przykładowe aplikacje Progress Drut nośny Drut roboczy Drut nośny Drut nośny Szczelina *Więcej informacji w katalogu produktowym Sita Szczelinowe Pro-SLOT Sita szczelinowe Pro-SLOT Progress 7

18 Sita napinane poprzecznie Schemat mocowania sit stalowych napinanych poprzecznie w przesiewaczu Nadawa d w w Oznaczenia Spa długość sita wewnątrz okuć FL szerokość sita (okucie) GL szerokość sita z zakładką w wielkość oczka d średnica drutu GL FL Jednostka miary: Typ zaczepu V Spa V/S Spa -0-0 Zaczepy sit stalowych napinanych poprzecznie Z Z Z 0 Z (Ø = -0 mm) 0 ZW (Ø = - mm) V R V V Gumowe profile ochronne i uszczelniające PG PG Pg0, 7 6 Profil uszczelniający Profil ochronny na płaskownik mm 6,, 0 Profil ochronny na płaskownik 0 mm Sita napinane poprzecznie

19 Sita napinane podłużnie Schemat mocowania sit stalowych napinanych podłużnie w przesiewaczu Nadawa w Oznaczenia w Spi długość sita wewnątrz okuć FL szerokość sita (okucie) w wielkość oczka d średnica drutu d Jednostka miary: Spi Typ zaczepu U U/S Spi FL mierzone wewnątrz zaczepów U/S Zaczepy sit stalowych napinanych podłużnie Z ZK Z7 Z7K Z7M Z R R R R Z (Ø = -0 mm) ZW (Ø = - mm) V0 UL 0 V R 0 R 0 R 0 R 0 Doradztwo i serwis Oferujemy kompleksowe doradztwo w zakresie doboru sit przemysłowych, wkładów filtracyjnych oraz rozwiązań procesowych z ich zastosowaniem. Doradzamy przy doborze rodzaju sita, jego parametrów, materiału wykonania oraz opcji montażowych. Posiadamy doświadczenie w kompletacji nowych oraz rozbudowie i modernizacji istniejących linie technologicznych. Naszym Klientom zapewniamy kompleksową obsługę serwisową. W celu optymalnego wykorzystania możliwości naszych sit oferujemy profesjonalne wsparcie przy ich prawidłowej instalacji, uruchomieniu oraz eksploatacji. Wszelkie wyroby wykonujemy wg własnej dokumentacji technicznej lub dokumentacji dostarczonej przez Klienta. Sita napinane podłużnie
