Charakterystyka: odporne na wibracje, o du ym przeêwicie, wysokiej dok adnoêci przesiewania i d ugiej trwa oêci.

Transkrypt

1 Sita Progress Tytan

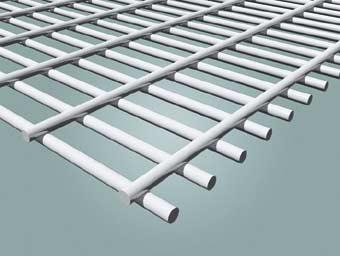

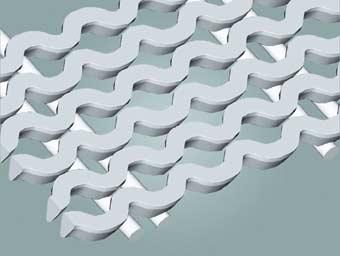

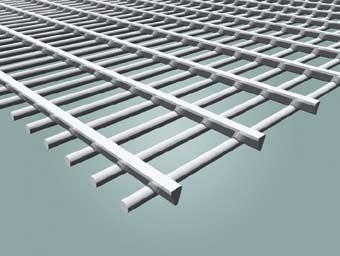

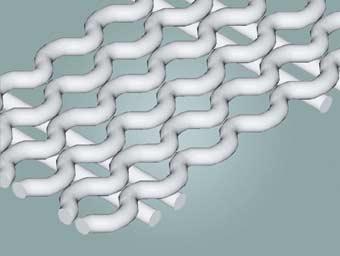

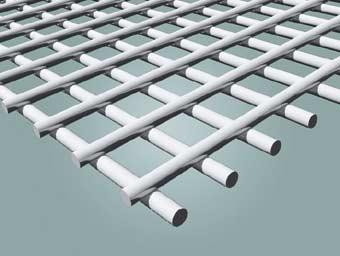

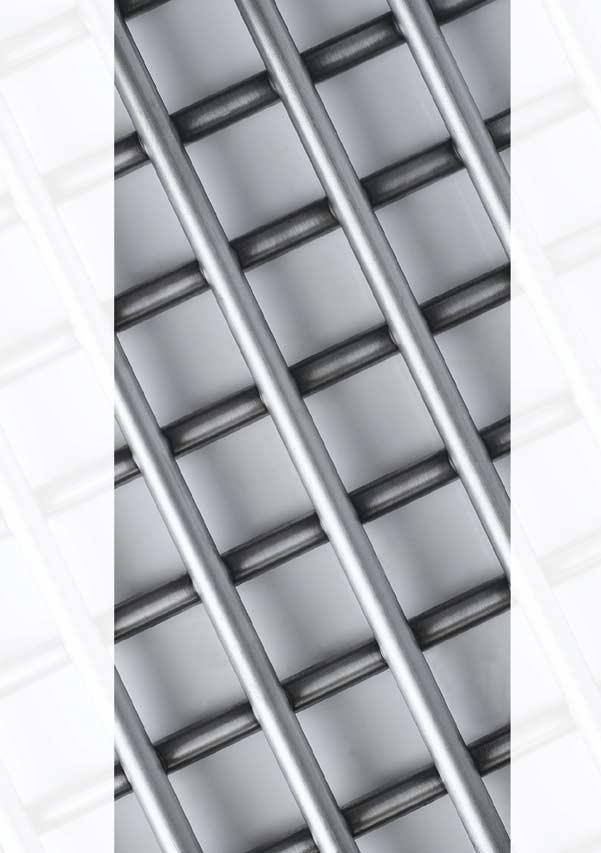

2 Sita wykonane metodà elektrycznego, oporowego zgrzewania prostych lub przet oczonych drutów okràg ych i profilowych. Charakterystyka: odporne na wibracje, o du ym przeêwicie, wysokiej dok adnoêci przesiewania i d ugiej trwa oêci. Zastosowanie: Materia : WielkoÊç oczek: Drut: Wymiar sit: OCZKA KWADRATOWE OCZKA PROSTOKÑTNE SITA FALOWANE klasyfikacja kruszyw naturalnych i amanych, w gla, koksu, rud, u li i innych wysokogatunkowych materia ów. specjalna stal manganowa (patent) Stal chromowo-niklowa 10-0 mm oczka kwadratowe lub prostokàtne. prosty, lub przet oczony: okràg y, profilowany typu HT, profilowany typu GZ wed ug wymagaƒ klienta Sito zgrzewane z drutów okràg ych Sito zgrzewane z drutów okràg ych Sito z drutów okràg ych Sito zgrzewane z drutów trójkàtnych HT lub GZ i drutów okràg ych Sito zgrzewane z drutów trójkàtnych HT lub GZ i drutów okràg ych Sito z drutów profilowych Sita Progress Tytan

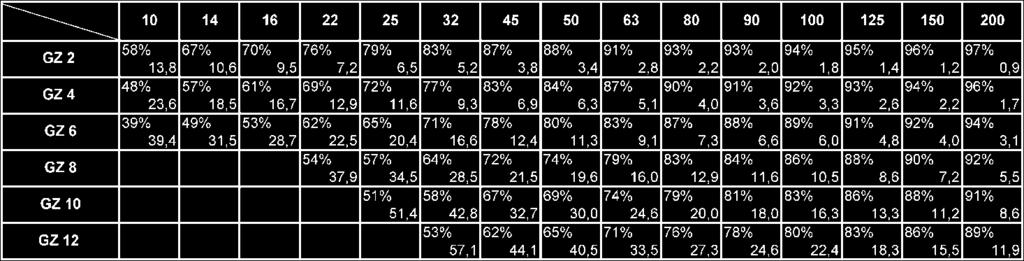

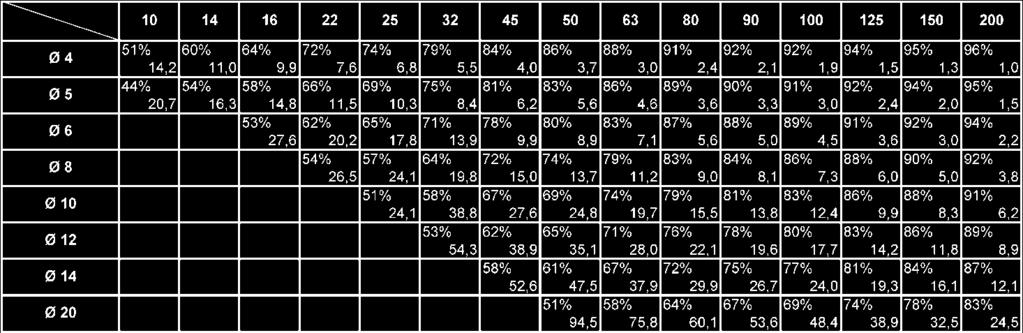

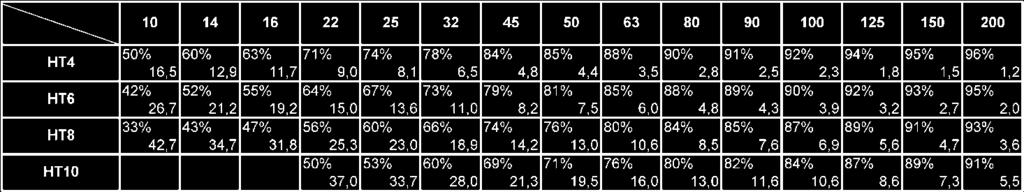

3 SITA Z DRUTÓW OKRÑG YCH dane techniczne SITA Z DRUTÓW PROFILOWYCH - HT HT4 3.3 HT6 5.0 HT8 6.8 HT GZ GZ 4 GZ 6 GZ 8 GZ 10 GZ SITA Z DRUTÓW PROFILOWYCH - GZ PRZEÂWIT % MASA [kg/m ]

4 monta L t t t t Spkl 1 1. wolne pola mm wzd u wymiaru L. wolne koƒce mm wzd u wymiaru L 3. wolne koƒce wzd u wymiaru S napinanie S pa (ZRZ) szerokoêç na zewnàtrz zaczepów (mm) S pkl (DZ) d ugoêç zaczepu (mm) S pi (WRZ) d ugoêç zaczepu (mm) S pkl (DZ) d ugoêç wewnàtrz zaczepów (mm)... T S mm 5-10 mm Spkl T S Przy kratach zgrzewanych w przesiewaczach z napinaczem poprzecznym jak i wzd u nym górne druty sita biegnà równolegle do kierunku nadawy. Przy napinaniu wzd u nym dolne druty sita biegnà równolegle do trawersy i mogà przez to wystàpiç trudnoêci przy monta u. Zaleca si przez to zamontowaç sita z wolnym polem (1) lub zgrzanym p askownikiem () w okolicy wsparcia sita na trawersie. POPRZECZNE TYP 1 1 T.. Spkl 3 3 WZD U NE TYP Spkl Monta, mocowanie

5 mocowanie sit p askich BOCZNE ÂRODKOWE klinami listwami dociskowymi listwami dociskowymi Êrubami hakowymi lub klamrami Êrubami Êrubami zakoƒczenie sit napinanych POPRZECZNE Zaczep z blachy V naspawany (górny) WZD U NE Zaczep z blachy V podspawany (dolny) Sito zagi te zaczep V dla drutów 8-mm R10 110±10 Sito zagi te zaczep U dla drutów 8- mm R10 110±10

6 zabudowa sita na przesiewaczach MOCOWANIE SIT SITA NAPINANE 0 0 SITA DOCISKANE (nienapinane) Sposób zabudowy sita w przesiewaczu a szczególnie podparcie, mocowanie i napi cie decydujà o trwa oêci sita wp ywajàc równie na przebieg procesu przesiewania. Sita zgrzewane wymagajà bardzo dok adnego podparcia mocowania na przesiewaczu. Pok ad sitowy jest tylko wtedy prawid owo zamontowany, gdy podczas pracy przesiewacza aden element sita nie odrywa si od podpór i nie wpada w drgania w asne. W przeciwnym wypadku wyst puje szybkie zniszczenie sita w wyniku p kni ç drutów w miejscach podparç. Zasadniczo rozró nia si dwa typy mocowaƒ sit: napinane i dociskane (nienapinane). Sita o ma ej sztywnoêci mogàce trzepotaç podczas drgaƒ, wymagajà w aêciwego napi cia i podparcia. W tym celu wyposa a si je w odpowiednie zaczepy na dwóch przeciwleg ych brzegach. Sita uzbrojone w zaczepy mo na napinaç poprzecznie do osi lub wzd u osi przesiewacza. Przy napinaniu poprzecznym, wzd u Êcian, zakoƒczenie sita umieszcza si na pó ce wspornikowej i odpowiednio napina za pomocà listew i Êrub naciàgowych. Napinanie wzd u ne sit stosuje si w zasadzie w przesiewaczach o d ugoêci do 3 m. Przy wi kszych d ugoêciach przesiewacza, powierzchnie przesiewania dzieli si na dwie cz Êci. Napinane sito powinno mieç kszta t agodnego uku, który uzyskuje si poprzez zró nicowanie wysokoêci podpór. Podpory muszà byç wyposa one w elastyczne najcz Êciej gumowe profile ochronne. Rozstaw podpór zale y od 14 wielkoêci drutu i rozmiaru 1 oczka sita (patrz tabela). 10 Sito uwa a si za dobrze napi te, je eli mocno dolega do wszystkich podpór i podczas pracy nie odrywa si od nich oraz nie wpada w drgania w asne. Sita te mocuje si w przesiewaczu za pomocà Êrub, klinów, listew, itd. Nale y przy tym stosowaç dodatkowe mocowania, co 0 do 600mm. Boczne mocowania sita wykonuje si za pomocà listew i klinów lub listew dociskowych i Êrub. Mocowania dodatkowe za pomocà listew, klinów, Êrub oraz haków i klamer. JeÊli na przesiewaczu brak jest odpowiednich podparç zaleca si stosowanie wymiennych ram sitowych. Eksploatacja, wyposa enie

7 Najnowszym rozwiàzaniem stosowanym w procesach przesiewania sà sita zgrzewane modu owe. Sita te wyst pujà w uk adach kombinowanych, w których na jednym przesiewaczu sà zamontowane posobnie sita metalowe i niemetalowe. Modu y z sitami zgrzewanymi o wymiarach 0 x 1000 mm dostosowane sà do istniejàcych modu ów sit niemetalowych np. poliuretanowych. Zaletà stosowania tych sit jest zdecydowanie wi ksza wydajnoêç przesiewacza oraz lepsze odwodnienie pok adów w procesach przeróbki metodà na mokro. sita modu owe dodatkowe wyposa enie ÂRUBA HAKOWA KLAMRA METALOWE LISTWY NAPINAJÑCE ADAPTERY POLIURETANOWE , zalecenia ruchowe Przed zamontowaniem nowego segmentu sita nale y wyczyêciç wszystkie miejsca stykowe. Sito musi przylegaç do wszystkich elementów podporowych i byç napi te lub dociêni te poprzez kliny, Êruby lub zaciski. Nowo zamontowane sita nale y, skontrolowaç po trzygodzinnej pracy. Powtórnà kontrol przeprowadziç po oêmiu godzinach i ewentualnie napiàç dodatkowo. W czasie eksploatacji nale y codziennie kontrolowaç stan napi cia i mocowania sit. Wa ne, aby nadawa zw aszcza o du ym uziarnieniu nie spada a z du ej wysokoêci na sito. Sito kwalifikuje si do wymiany po starciu oko o 1/3 gruboêci drutu. Przy wymianie sit zaleca si równoczesna wymian gumowych profili ochronnych.

8 JAKOÂå JakoÊç wyrobów PROGRESS ECO oparta jest na wieloletnim doêwiadczeniu i wiedzy naszych pracowników oraz na certyfikowanym od roku 1996 systemie zarzàdzania jakoêcià, zgodnym z normà ISO Certyfikat poêwiadcza, e nasz proces produkcji spe nia mi dzynarodowe wymagania w zakresie jakoêci. W proces tworzenia jakoêci zaanga owaliêmy wszystkich pracowników od chwili pozyskania zamówienia poprzez projektowanie, zakupy materia ów, produkcj i kontrol a do dostarczenie wyrobu gotowego do klienta. Materia wykorzystywany przez nas jest dostarczany tylko przez sprawdzonych dostawców, w oparciu o certyfikaty a system identyfikacji pozwala na jego Êledzenie w ca ym procesie wytwarzania i dostarczania. ZAPYTANIE Na zapytaniu ofertowym lub zamówieniu prosimy o podanie nast pujàcych informacji: 1. Rodzaj sita. Wymiar oczka 3. Ârednica drutu, rodzaj profilu 4. D ugoêç i szerokoêç sita 5. Dla sit napinanych parametry wg oznaczeƒ na rysunkach 6. Przy oczkach prostokàtnych kierunek d u szego boku oczka 7. Materia 8. IloÊç dla ka dego wykonania & projekt: Studio Grafit, tel. (41) , druk: Apla. Wydanie wrzesieƒ 03 PRODUCENT PROGRESS ECO SPÓ KA AKCYJNA 8-14 Tucz py, Dobrów 7, tel. (+48 15) , fax (+48 15) trade@progresseco.pl
