Sita szczelinowe zgrzewane Progress Oferta Progressu Sita szczelinowe zgrzewane Progress to produkty doskonale sprzedające się w procesach: separacji, filtrowania, odwadniania, osuszania, segregacji

Technologia produkcji polega na zgrzewaniu specjalnie profilowanych drutów roboczych do układu nośnych prętów wspomagających w miejscu ich przecięcia.

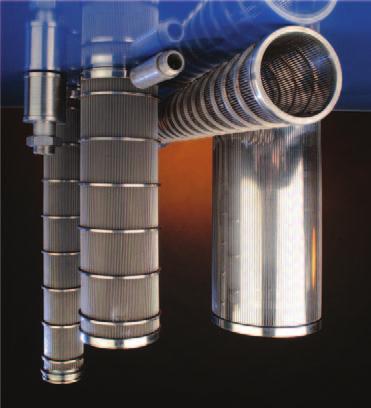

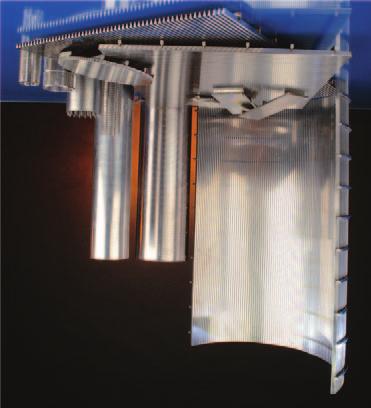

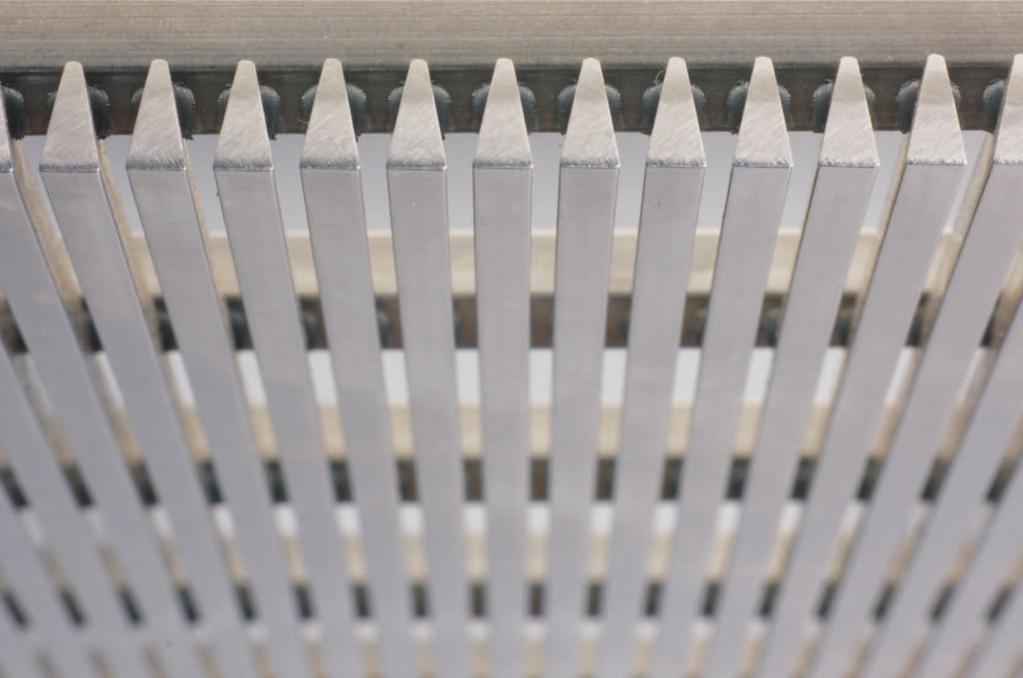

2 Sita szczelinowe zgrzewane Progress Oferta Progressu Sita szczelinowe zgrzewane Progress to produkty doskonale sprzedające się w procesach: separacji, filtrowania, odwadniania, osuszania, segregacji i oczyszczania. Produkowane są w oparciu o metodę zgrzewania elektrooporowego. Spełniają najnowsze wymagania jakościowe. Technologia produkcji polega na zgrzewaniu specjalnie profilowanych drutów roboczych do układu nośnych prętów wspomagających w miejscu ich przecięcia. W wyniku tego procesu powstają wyjątkowo mocne sita zdolne do przenoszenia dużych obciążeń. Ta zaawansowana technologia pozwala na uzyskanie bardzo wysokiej dokładności rozmieszczenia drutów roboczych, a tym samym precyzyjnych wymiarów szczelin. Gwarantujemy standardowe tolerancje dla naszych wyrobów. Nasza oferta produktowa w zakresie sit szczelinowych obejmuje: gress Pro SLOT Płaskie płaty sit szczelinowych Rury szczelinowe Wyroby na bazie sit szczelinowych zgrzewanych: sita płaskie sita łukowe sita rynnowe sita stożkowe, kosze inne Charakterystyka sit szczelinowych Wydłużona żywotność sita Zwiększona efektywność pracy Podczas ścierania powierzchni roboczej sita, szerokość szczeliny nie ulega znacznemu powiększeniu Zdolność do przenoszenia dużych obciążeń Wysoki współczynnik powierzchni otwartej Niska podatność na zaślepienie Idealnie równa powierzchnia Duża precyzja wykonania Zwiększona skuteczność i dokładność separacji odwodnienia i filtrowania Zdolność do samoczyszczenia się Mały spadek ciśnienia Wysokie parametry wytrzymałościowe i współczynnik prześwitu Odpowiednie rozmiary drutów profilowych Odpowiednie rozmiary drutów nośnych (typ Q) Kształt drutów roboczych (typ Sb, Sbb lub drutów specjalnych) Zwiększona ekonomiczność, zmniejszone koszty Wyższa wydajność Trwałość eksploatowanych urządzeń Redukcja kosztów remontów i konserwacji 2

PŁASKIE PŁATY SIT SZCZELINOWYCH Płaskie płaty sit

profilowanych drutów roboczych do drutów nośnych pod

Poprzez zastosowanie nowoczesnej technologii zgrzewania

jednocześnie uzyskuje się wyjątkowo mocną konstrukcję

Nowatorskie rozwiązania posiadanej technologii pozwalają

drutów roboczych uzyskanie różnych szczelin w jednym

odległości pomiędzy drutami nośnymi w jednym sicie

roboczych pomiędzy drutami nośnymi) dokładną kontrolę

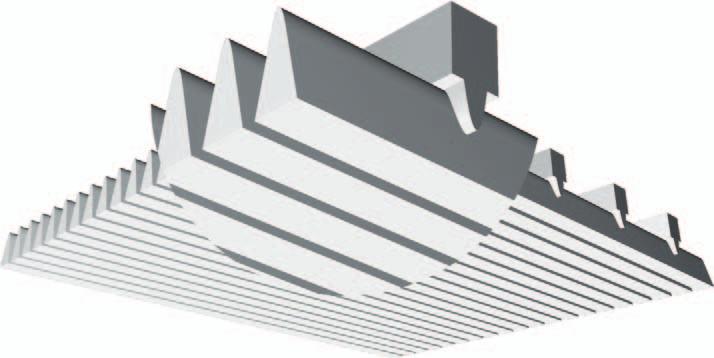

3 PŁASKIE PŁATY SIT SZCZELINOWYCH Płaskie płaty sit szczelinowych powstają poprzez zgrzewanie specjalnie profilowanych drutów roboczych do drutów nośnych pod kątem 90 stopni. Poprzez zastosowanie nowoczesnej technologii zgrzewania pomiędzy drutami roboczymi powstaje dokładna szczelina, jednocześnie uzyskuje się wyjątkowo mocną konstrukcję sita zdolną do przenoszenia dużych obciążeń. Nowatorskie rozwiązania posiadanej technologii pozwalają na: rozstaw drutów nośnych (tqst) stosowanie różnych drutów roboczych uzyskanie różnych szczelin w jednym sicie zastosowanie różnych drutów nośnych oraz różnych odległości pomiędzy drutami nośnymi w jednym sicie uzyskanie dużej płaskości sita (brak falistości drutów roboczych pomiędzy drutami nośnymi) dokładną kontrolę jakości wykonywanych zgrzewów drut roboczy szczelina (s) drut nośny wysokość sita (h) Płaskie płaty sit szczelinowych Druty nośne płaskich płatów sit szczelinowych 3

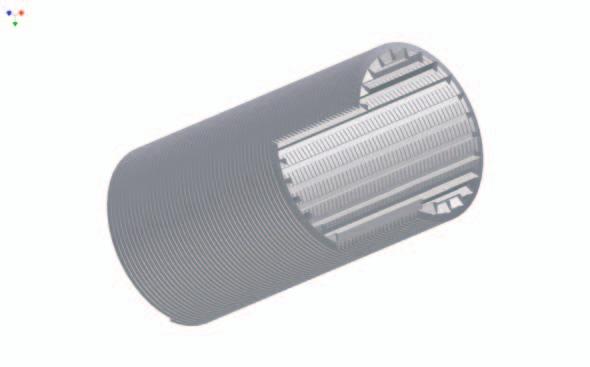

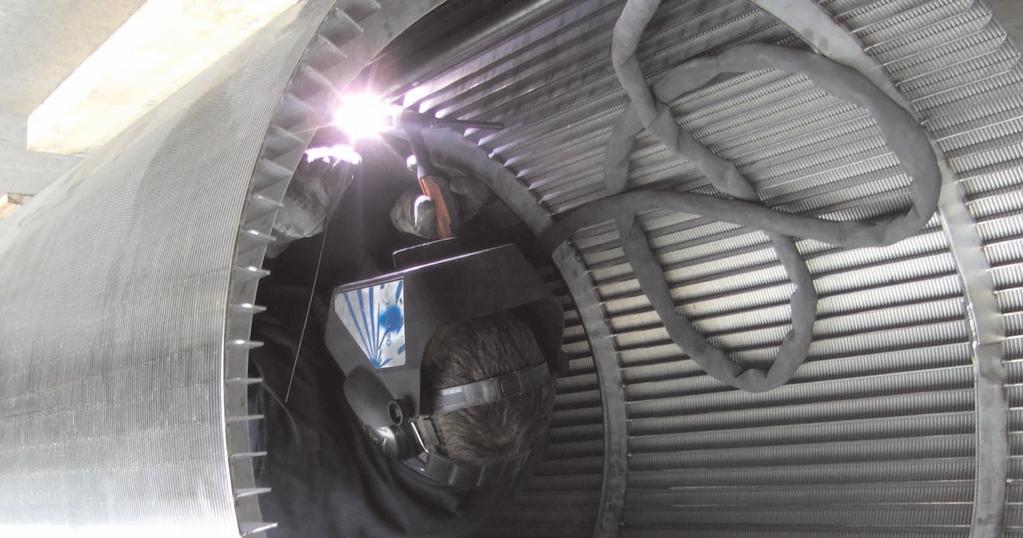

4 RURY SZCZELINOWE Rury szczelinowe powstają poprzez jednoczesne nawijanie po spirali i zgrzewanie do ułożonych wzdłuż osi rury drutów nośnych specjalnie profilowanych drutów roboczych. Technologia ta pozwala na wykonanie sit szczelinowych do aplikacji, gdzie wymagana jest bardzo duża dokładność szczeliny oraz wysoka wytrzymałość sita. Dzięki stosowaniu najnowszej technologii zgrzewania możemy uzyskać: dowolne odległości pomiędzy drutami nośnymi, bardzo dokładną i powtarzalną szczelinę, wykonać sita wg specjalnych wymagań klienta OZ szczelina obwodowa, napływ od zewnątrz Szczelina Drut roboczy Drut nośny OZR szczelina obwodowa, napływ od wewnątrz Szczelina Drut roboczy Drut nośny RW szczelina równoległa do osi, napływ od wewnątrz Drut roboczy Drut nośny Szczelina 4

obciążenia sita odpowiednie okucie sita, które zagwarantuje właściwe zamocowanie sita do ramy przesiewacza oraz wydłuży czas pracy Pracujące statycznie mogą pracować bez specjalnych wzmocnień jako

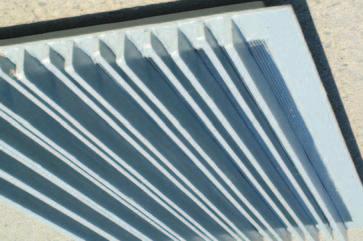

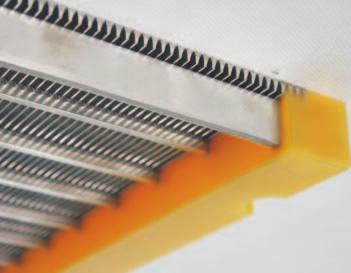

5 WYROBY NA BAZIE SIT SZCZELINOWYCH Sita płaskie Sita płaskie to płaskie płaty sit zgrzewanych, okute w ramki i przystosowane do montażu. Zależnie od rodzaju pracy możemy je podzielić na: Pracujące dynamicznie segmenty do zabudowy w przesiewaczach wibracyjnych konieczne jest zastosowanie odpowiednich wzmocnień w zależności od obciążenia sita odpowiednie okucie sita, które zagwarantuje właściwe zamocowanie sita do ramy przesiewacza oraz wydłuży czas pracy Pracujące statycznie mogą pracować bez specjalnych wzmocnień jako dna i pokłady w zbiornikach lub zbiornikach retencyjnych i ściekowych. Sita łukowe Wkłady sita łukowego są głównie stosowane przy odwadnianiu i separacji cząstek stałych z płynów. Zależnie od rodzaju pracy możemy je podzielić na sita łukowe z napływem grawitacyjnym i ciśnieniowym. Zastosowanie sita łukowego powoduje: równomierność napływu na sito (wykorzystanie całej powierzchni sita) dużą prędkość napływu na sito zwiększoną skuteczność klasyfikacji i wydajność (poprzez zastosowanie sita z drutami roboczymi zgrzanymi pod odpowiednim kątem względem drutów nośnych) Sita rynnowe Sita rynnowe stanowią przeważnie dna przenośników ślimakowych, w których oprócz transportu konieczna jest jeszcze dodatkowa funkcja odwadniania bądź separacji. Sita stożkowe, kosze Sita stożkowe, kosze stożkowe i cylindryczne są najczęściej stosowane w wirówkach do odwadniania. Zależnie od rodzaju pracy możemy je podzielić na: Pracujące w układach dynamicznych do wszelkiego rodzaju wirówek z konstrukcją samonośną realizowaną przez żebra, pierścienie i kołnierze, które stanowią integralną całość konstrukcji sita. Po okresie eksploatacji musi nastąpić wymiana całego kosza bez konstrukcji wsporczej jako wkłady sitowe do stelaży nośnych wielokrotnego użytku. Wymianie ulega jedynie wkład sitowy. Pracujące w układach statycznych odśrodkowe/statyczne sita odwadniające wkłady filtracyjne: np. filtry zabudowane w rurociągach. INNE Na specjalne życzenie klienta 5 5

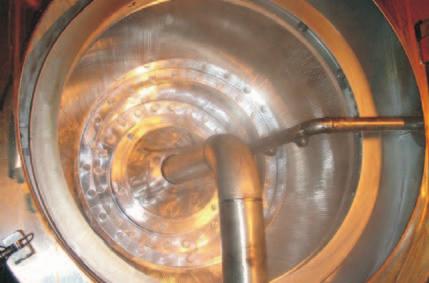

6 APLIKACJE Sita szczelinowe zgrzewane Progress mają szerokie zastosowanie w wielu gałęziach przemysłu takich jak: Przemysł gazowy i naftowy Produkcja paliw ismarów Odsiarczanie Osuszanie gazów naturalnych Regeneracja katalizatorów Reaktory katalityczne Ochrona armatury ikompresorów Przemysł chemiczny Przetwarzanie farb ipowłok Przetwarzanie chemikaliów Przetwarzanie polimerów Oczyszczanie potasu Oczyszczanie fosforanów Górnictwo Wzbogacanie węgla Przemysł spożywczy Ekstrakcja Złoża fluidalne Absorcja Adsorbcja Sortowanie Suszenie Przemysł celulozowo papierniczy Powlekanie Odwadnianie Rafinacja Woda Uzdatnianie wody pitnej Oczyszczanie ścieków Przemysłowe uzdatnianie wody Wymienniki jonów Odsalanie wody morskiej Nawadnianie Przemysł energetyczny i eksploatacja złóż Eksploatacja wody Wydobycie ropy naftowej Wydobycie naturalnych gazów 6

PARAMETRY TECHNICZNE Druty robocze standardowe Druty robocze standardowe zapobiegają zaślepianiu się sita, gdyż kontakt separowanego materiału z drutami roboczymi występuje jedynie w dwóch skrajnych

7 PARAMETRY TECHNICZNE Druty robocze standardowe Druty robocze standardowe zapobiegają zaślepianiu się sita, gdyż kontakt separowanego materiału z drutami roboczymi występuje jedynie w dwóch skrajnych punktach. Tabela 1. Druty robocze standardowe Oznaczenie A (mm) B(mm) α( ) A Druty robocze specjalne Druty robocze specjalne separują materiały o dużych właściwościach ścierających, gdyż w czasie użytkowania szerokość szczeliny w miarę ścierania się powierzchni roboczej sita nie ulega znacznemu powiększeniu. Idealnie nadają się do sit cylindrycznych lub stożkowych stosowanych w wirówkach wibracyjnych. Przedłużają żywotność, zapobiegają zaślepianiu się sita. Tabela 3. Druty nośne typ I Oznaczenie A (mm) B(mm) B α Inne wymiary dostępne na specjalne zamówienie B A Inne wymiary dostępne na specjalne zamówienie Tabela 2. Druty robocze specjalne Oznaczenie A (mm) B (mm) α( ) () A Tabela 4. Druty nośne typ Q Oznaczenie A (mm) B(mm) B α Inne wymiary dostępne na specjalne zamówienie B Inne wymiary dostępne na specjalne zamówienie Tabela 5. Stosowane stale nierdzewne A Struktura DIN AISI/ASTM UNI/DIN BS Anfor Branding Ferryt X8 Cr17 Austenit L X5 CrNi 1810 X2 CrNi 1811 X12CrMnNiN 1895 X5 CrNiMo S15 304S12 316S16 Z6CN18.09 Z2CN18.10 Z6CND L X2 CrNiMo S 12 Z 2 CND LN X2 CrNiMoN L X1 NiCrMoCuN S31254 Z 1 NCOU X6 CrNiTi S12 Z6CNT Ti X6 CrNiMoTi S31 Z6CNDT17.12 SMO 904 Duplex LN 439 X2 CrNiMoN 2253 X2 CrNiMoN 2574 S32205 S32750 Z 2 CND Az Z 3 CND Az SAF 2205 SAF 2507 Inne specjalne NiCu 30 FE NiMo 16 Cr 16 Ti NiCr 15 Fe Monel 400 Hastelloy C4 Inconel 600 Powierzchnia czynna Najważniejszym parametrem sita jest współczynnik powierzchni otwartej. Powierzchnia czynna F 0(%) to procentowy stosunek powierzchni szczelin do całkowitej powierzchni sita. Oblicza się ją przy pomocy wzoru: F 0= S/(S+A) x 100 (%) A szerokość drutu roboczego (wg tabeli drutów roboczych), S szerokość szczeliny Przykład: Sito wykonano z drutu roboczego Sb28 o szczelinies=0,24mm F = 0,24/(0,24+2,2) x 100% = 9,6% 0 7

potwierdzają europejskie certyfikaty, miedzy innymi: certyfikat w zakresie spawalnictwa.

Certyfikaty Stosujemy systemy kontroli zgodne z procedurami i instrukcjami posiadanego

System Zarządzania Jakością obejmuje: Projektowanie i produkcję sit zgrzewanych, perforowanych,

8 W skład naszej kadry wchodzi doświadczony zespół inżynierów, którego kwalifikacje potwierdzają europejskie certyfikaty, miedzy innymi: certyfikat w zakresie spawalnictwa. Posiadamy również certyfikat zgodności z wymogami GOSTR. Certyfikaty Stosujemy systemy kontroli zgodne z procedurami i instrukcjami posiadanego certyfikatu Systemu Zapewnienia Jakości ISO System Zarządzania Jakością obejmuje: Projektowanie i produkcję sit zgrzewanych, perforowanych, plecionych, harfowych, tkanych, poliuretanowych oraz wyrobów i urządzeń z ich zastosowaniem dla przemysłów przetwórczych. Projektowanie i produkcja maszyn i urządzeń z zastosowaniem sit oraz zbiorników w tym ciśnieniowych i kształtek. Wytwarzanie wyrobów metodą cięcia strumieniem wody. Data ważności niniejszego certyfikatu: 30 listopada 2011 wydruk: 11/2011 Biuro Katowice ul. Zbożowa Katowice, PL tel: fax: katowice@progresseco.pl
