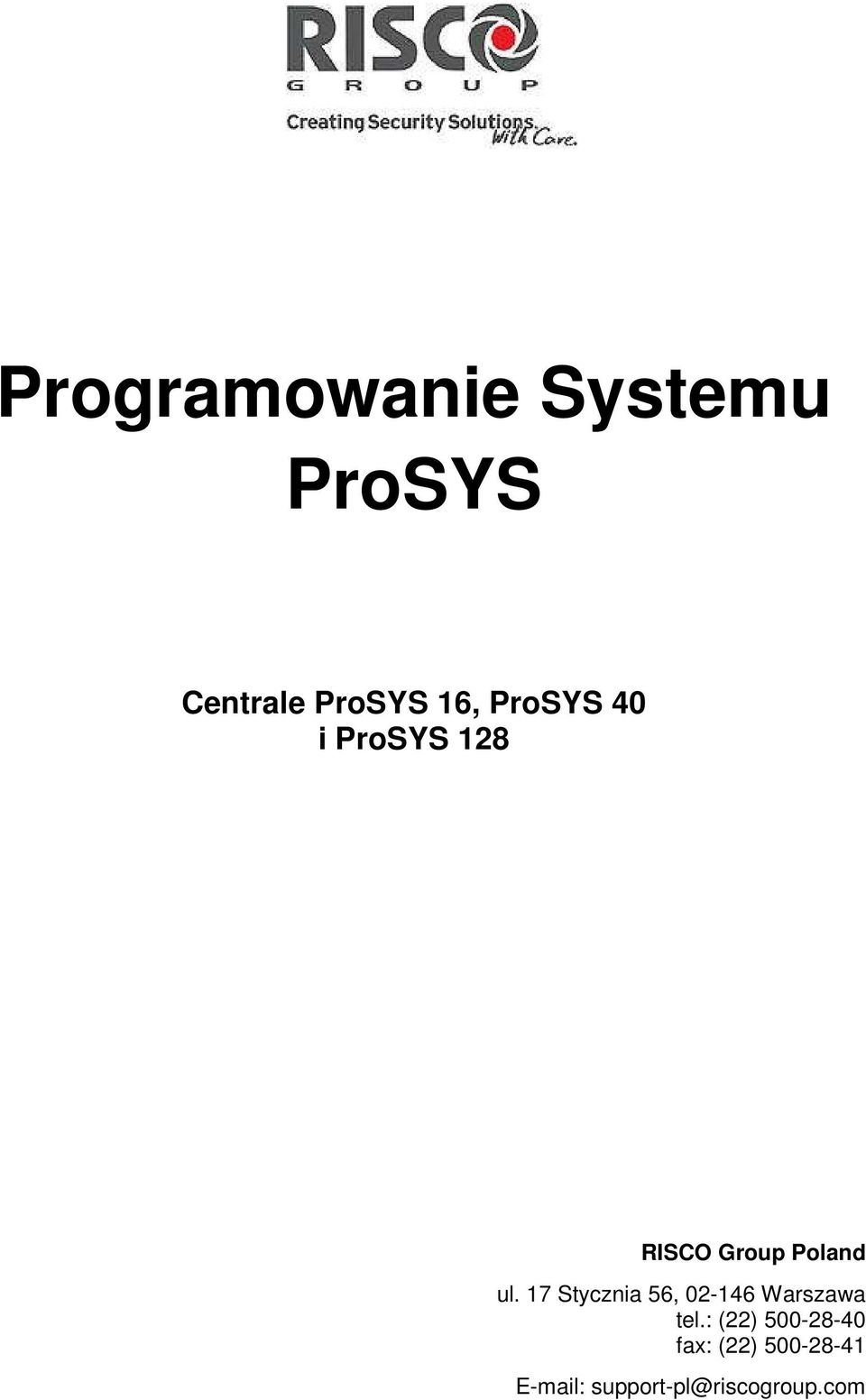

1 Programowanie Systemu ProSYS Centrale ProSYS 16, ProSYS 40 i ProSYS 128 RISCO Group Poland ul. 17 Stycznia 56, Warszawa tel.: (22) fax: (22) support-pl@riscogroup.com

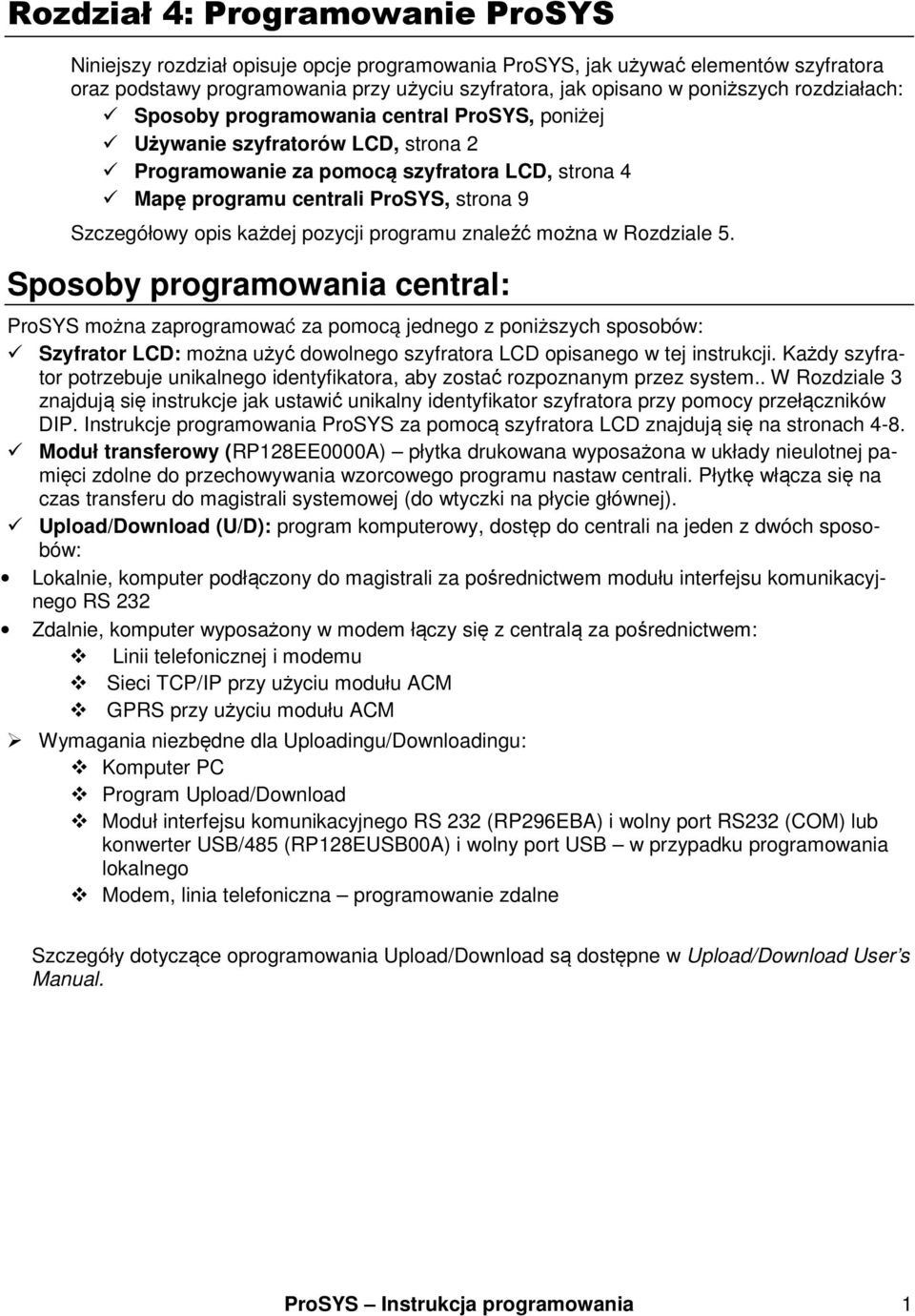

2 Rozdział 4: Programowanie ProSYS Niniejszy rozdział opisuje opcje programowania ProSYS, jak używać elementów szyfratora oraz podstawy programowania przy użyciu szyfratora, jak opisano w poniższych rozdziałach: Sposoby programowania central ProSYS, poniżej Używanie szyfratorów LCD, strona 2 Programowanie za pomocą szyfratora LCD, strona 4 Mapę programu centrali ProSYS, strona 9 Szczegółowy opis każdej pozycji programu znaleźć można w Rozdziale 5. Sposoby programowania central: ProSYS można zaprogramować za pomocą jednego z poniższych sposobów: Szyfrator LCD: można użyć dowolnego szyfratora LCD opisanego w tej instrukcji. Każdy szyfrator potrzebuje unikalnego identyfikatora, aby zostać rozpoznanym przez system.. W Rozdziale 3 znajdują się instrukcje jak ustawić unikalny identyfikator szyfratora przy pomocy przełączników DIP. Instrukcje programowania ProSYS za pomocą szyfratora LCD znajdują się na stronach 4-8. Moduł transferowy (RP128EE0000A) płytka drukowana wyposażona w układy nieulotnej pamięci zdolne do przechowywania wzorcowego programu nastaw centrali. Płytkę włącza się na czas transferu do magistrali systemowej (do wtyczki na płycie głównej). Upload/Download (U/D): program komputerowy, dostęp do centrali na jeden z dwóch sposobów: Lokalnie, komputer podłączony do magistrali za pośrednictwem modułu interfejsu komunikacyjnego RS 232 Zdalnie, komputer wyposażony w modem łączy się z centralą za pośrednictwem: Linii telefonicznej i modemu Sieci TCP/IP przy użyciu modułu ACM GPRS przy użyciu modułu ACM Wymagania niezbędne dla Uploadingu/Downloadingu: Komputer PC Program Upload/Download Moduł interfejsu komunikacyjnego RS 232 (RP296EBA) i wolny port RS232 (COM) lub konwerter USB/485 (RP128EUSB00A) i wolny port USB w przypadku programowania lokalnego Modem, linia telefoniczna programowanie zdalne Szczegóły dotyczące oprogramowania Upload/Download są dostępne w Upload/Download User s Manual. ProSYS Instrukcja programowania 1

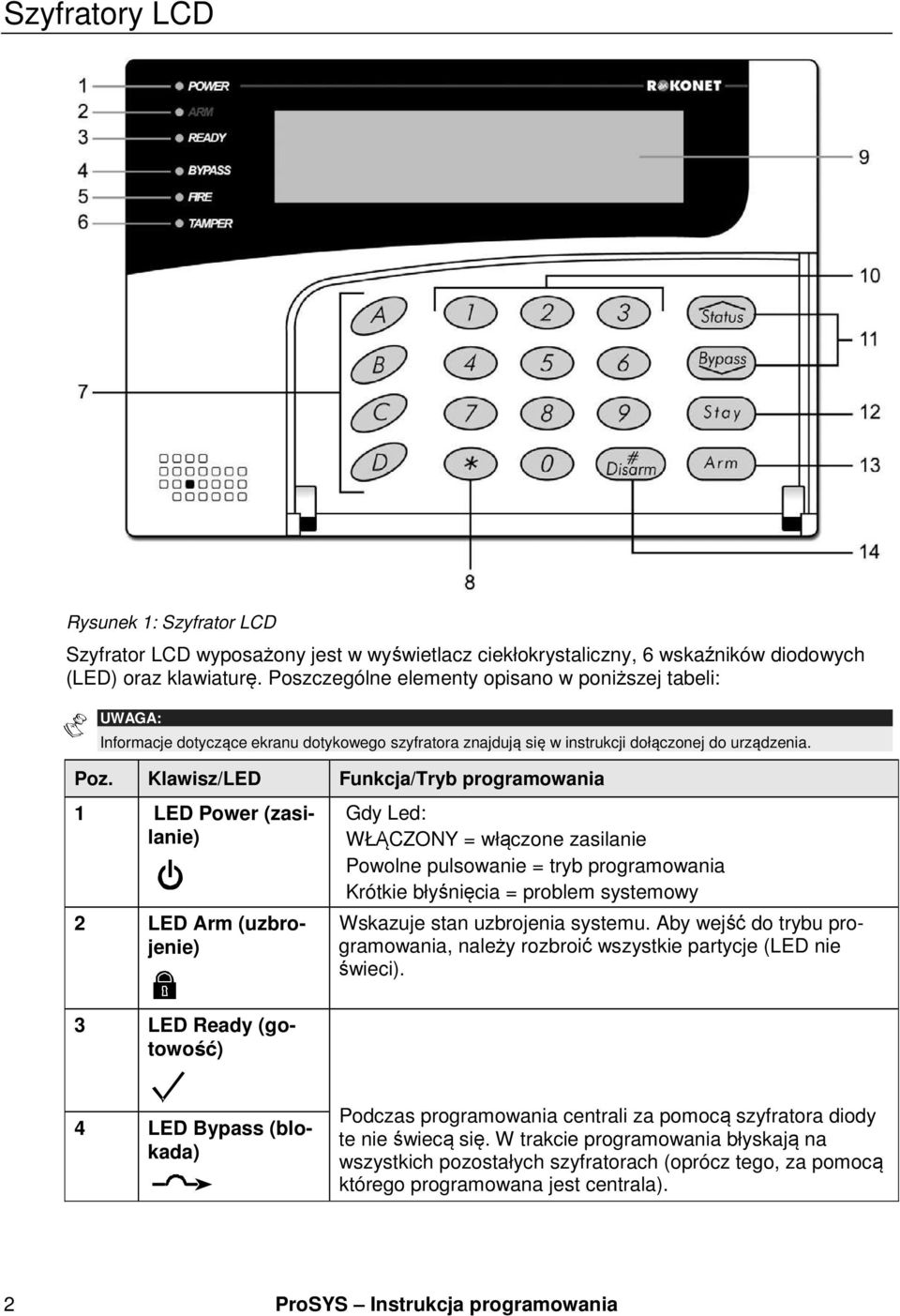

3 Szyfratory LCD Rysunek 1: Szyfrator LCD Szyfrator LCD wyposażony jest w wyświetlacz ciekłokrystaliczny, 6 wskaźników diodowych (LED) oraz klawiaturę. Poszczególne elementy opisano w poniższej tabeli: UWAGA: Informacje dotyczące ekranu dotykowego szyfratora znajdują się w instrukcji dołączonej do urządzenia. Poz. Klawisz/LED Funkcja/Tryb programowania 1 LED Power (zasilanie) 2 LED Arm (uzbrojenie) Gdy Led: WŁĄCZONY = włączone zasilanie Powolne pulsowanie = tryb programowania Krótkie błyśnięcia = problem systemowy Wskazuje stan uzbrojenia systemu. Aby wejść do trybu programowania, należy rozbroić wszystkie partycje (LED nie świeci). 3 LED Ready (gotowość) 4 LED Bypass (blokada) Podczas programowania centrali za pomocą szyfratora diody te nie świecą się. W trakcie programowania błyskają na wszystkich pozostałych szyfratorach (oprócz tego, za pomocą którego programowana jest centrala). 2 ProSYS Instrukcja programowania

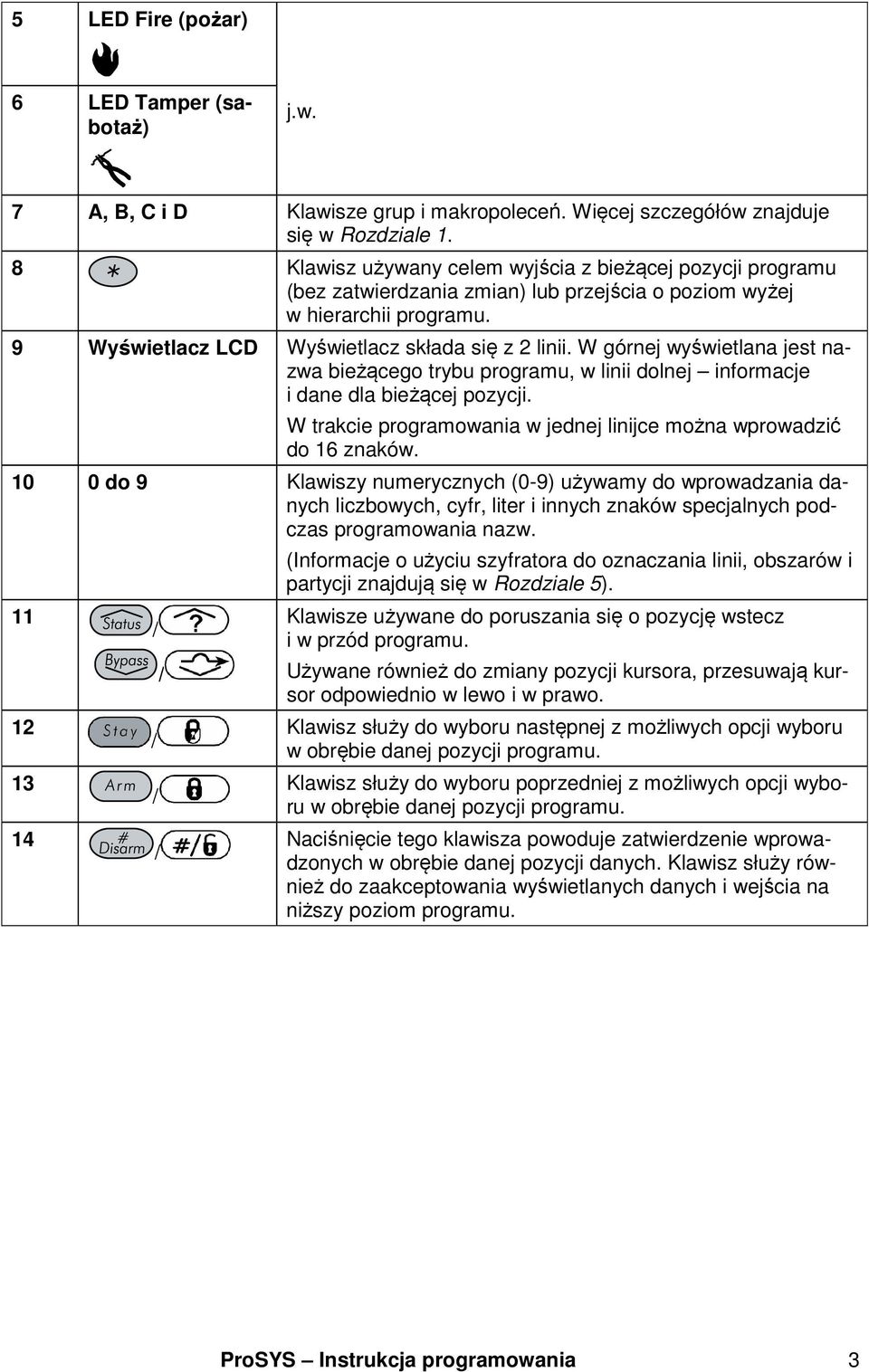

4 5 LED Fire (pożar) 6 LED Tamper (sabotaż) j.w. 7 A, B, C i D Klawisze grup i makropoleceń. Więcej szczegółów znajduje się w Rozdziale 1. 8 Klawisz używany celem wyjścia z bieżącej pozycji programu (bez zatwierdzania zmian) lub przejścia o poziom wyżej w hierarchii programu. 9 Wyświetlacz LCD Wyświetlacz składa się z 2 linii. W górnej wyświetlana jest nazwa bieżącego trybu programu, w linii dolnej informacje i dane dla bieżącej pozycji. W trakcie programowania w jednej linijce można wprowadzić do 16 znaków do 9 Klawiszy numerycznych (0-9) używamy do wprowadzania danych liczbowych, cyfr, liter i innych znaków specjalnych podczas programowania nazw / / / / / (Informacje o użyciu szyfratora do oznaczania linii, obszarów i partycji znajdują się w Rozdziale 5). Klawisze używane do poruszania się o pozycję wstecz i w przód programu. Używane również do zmiany pozycji kursora, przesuwają kursor odpowiednio w lewo i w prawo. Klawisz służy do wyboru następnej z możliwych opcji wyboru w obrębie danej pozycji programu. Klawisz służy do wyboru poprzedniej z możliwych opcji wyboru w obrębie danej pozycji programu. Naciśnięcie tego klawisza powoduje zatwierdzenie wprowadzonych w obrębie danej pozycji danych. Klawisz służy również do zaakceptowania wyświetlanych danych i wejścia na niższy poziom programu. ProSYS Instrukcja programowania 3

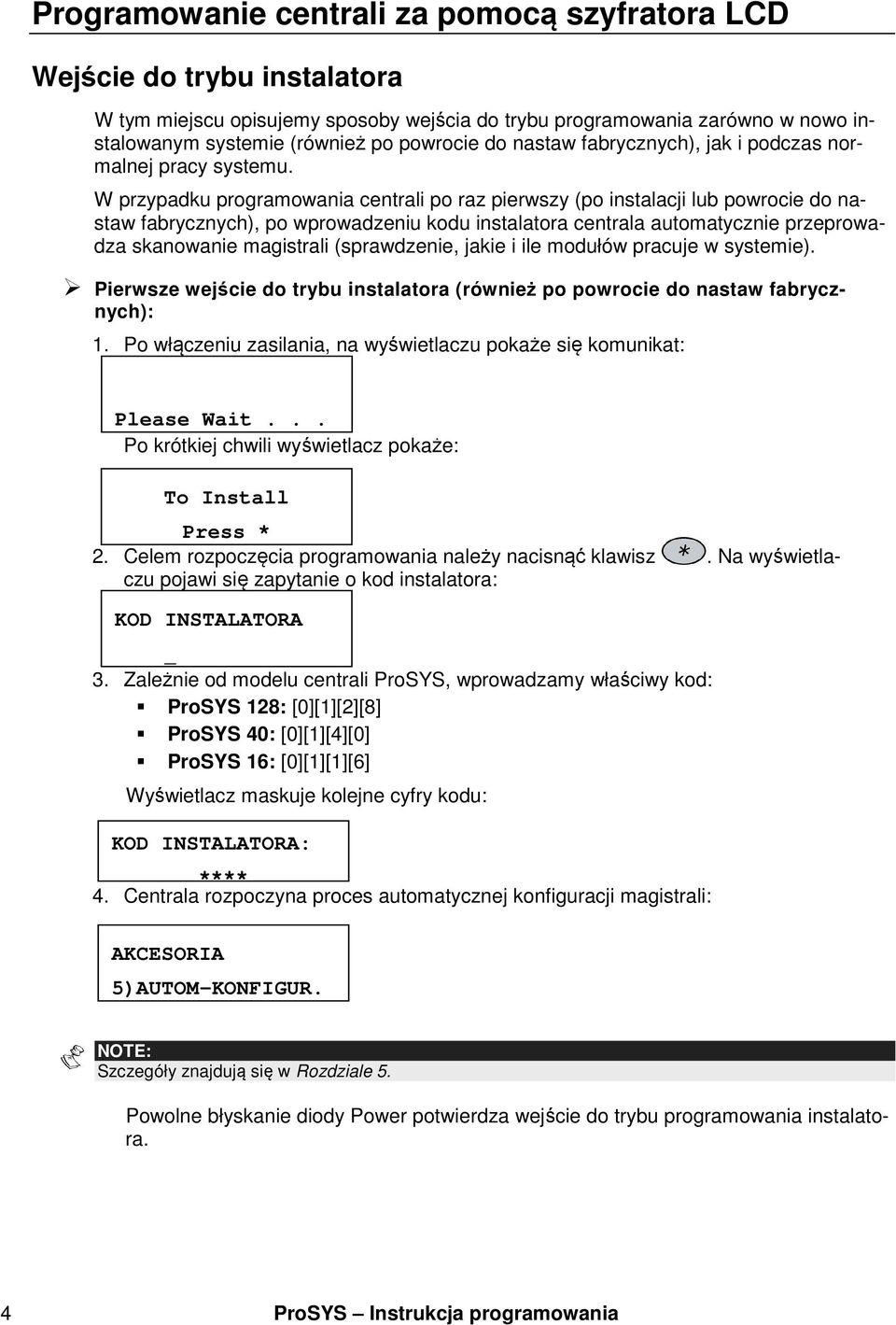

5 Programowanie centrali za pomocą szyfratora LCD Wejście do trybu instalatora W tym miejscu opisujemy sposoby wejścia do trybu programowania zarówno w nowo instalowanym systemie (również po powrocie do nastaw fabrycznych), jak i podczas normalnej pracy systemu. W przypadku programowania centrali po raz pierwszy (po instalacji lub powrocie do nastaw fabrycznych), po wprowadzeniu kodu instalatora centrala automatycznie przeprowadza skanowanie magistrali (sprawdzenie, jakie i ile modułów pracuje w systemie). Pierwsze wejście do trybu instalatora (również po powrocie do nastaw fabrycznych): 1. Po włączeniu zasilania, na wyświetlaczu pokaże się komunikat: Please Wait... Po krótkiej chwili wyświetlacz pokaże: To Install Press * 2. Celem rozpoczęcia programowania należy nacisnąć klawisz. Na wyświetlaczu pojawi się zapytanie o kod instalatora: KOD INSTALATORA _ 3. Zależnie od modelu centrali ProSYS, wprowadzamy właściwy kod: ProSYS 128: [0][1][2][8] ProSYS 40: [0][1][4][0] ProSYS 16: [0][1][1][6] Wyświetlacz maskuje kolejne cyfry kodu: KOD INSTALATORA: **** 4. Centrala rozpoczyna proces automatycznej konfiguracji magistrali: AKCESORIA 5)AUTOM-KONFIGUR. NOTE: Szczegóły znajdują się w Rozdziale 5. Powolne błyskanie diody Power potwierdza wejście do trybu programowania instalatora. 4 ProSYS Instrukcja programowania

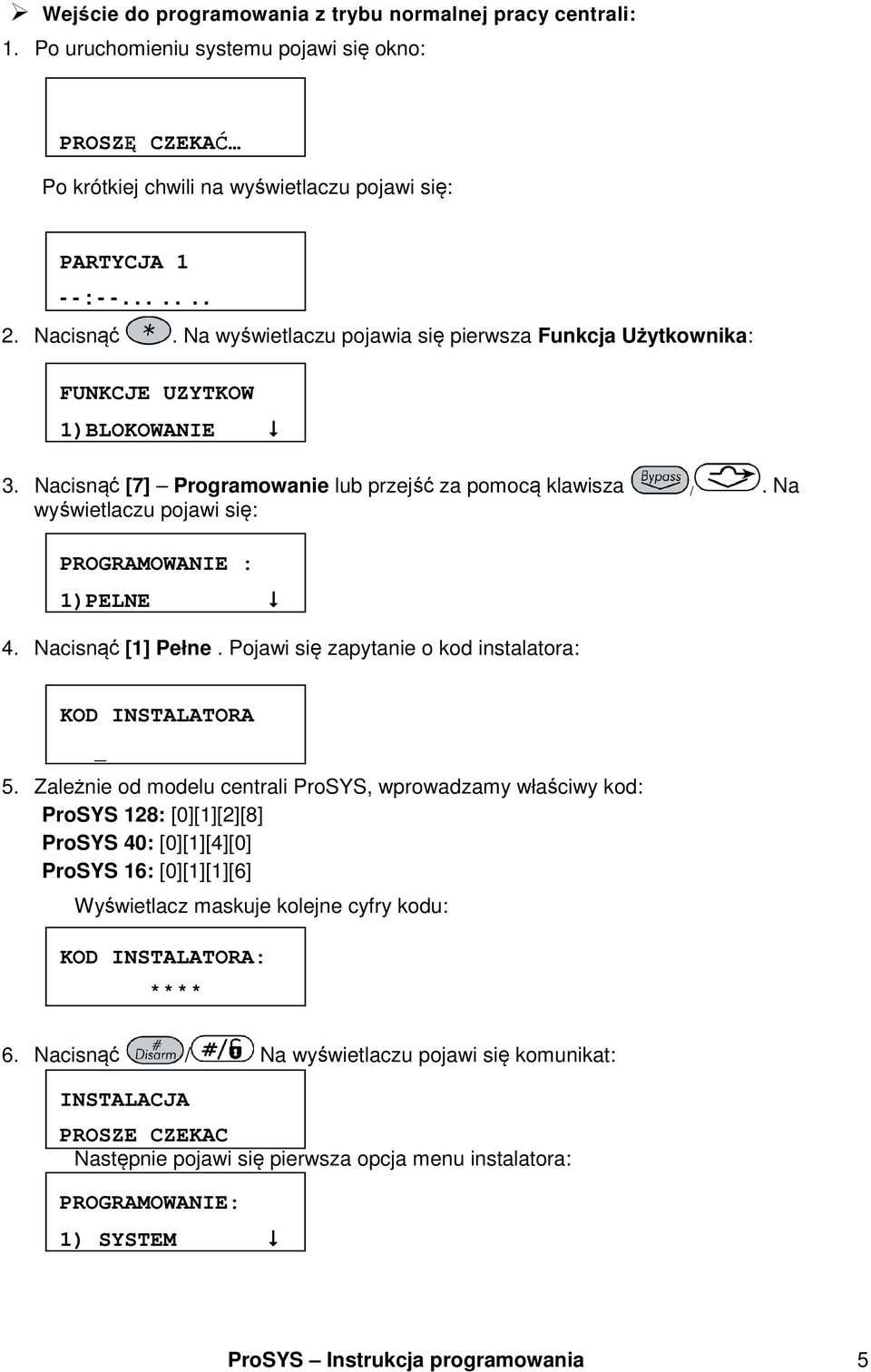

6 Wejście do programowania z trybu normalnej pracy centrali: 1. Po uruchomieniu systemu pojawi się okno: PROSZĘ CZEKAĆ Po krótkiej chwili na wyświetlaczu pojawi się: PARTYCJA : Nacisnąć. Na wyświetlaczu pojawia się pierwsza Funkcja Użytkownika: FUNKCJE UZYTKOW 1)BLOKOWANIE 3. Nacisnąć [7] Programowanie lub przejść za pomocą klawisza /. Na wyświetlaczu pojawi się: PROGRAMOWANIE : 1)PELNE 4. Nacisnąć [1] Pełne. Pojawi się zapytanie o kod instalatora: KOD INSTALATORA _ 5. Zależnie od modelu centrali ProSYS, wprowadzamy właściwy kod: ProSYS 128: [0][1][2][8] ProSYS 40: [0][1][4][0] ProSYS 16: [0][1][1][6] Wyświetlacz maskuje kolejne cyfry kodu: KOD INSTALATORA: * * * * 6. Nacisnąć / Na wyświetlaczu pojawi się komunikat: INSTALACJA PROSZE CZEKAC Następnie pojawi się pierwsza opcja menu instalatora: PROGRAMOWANIE: 1) SYSTEM ProSYS Instrukcja programowania 5

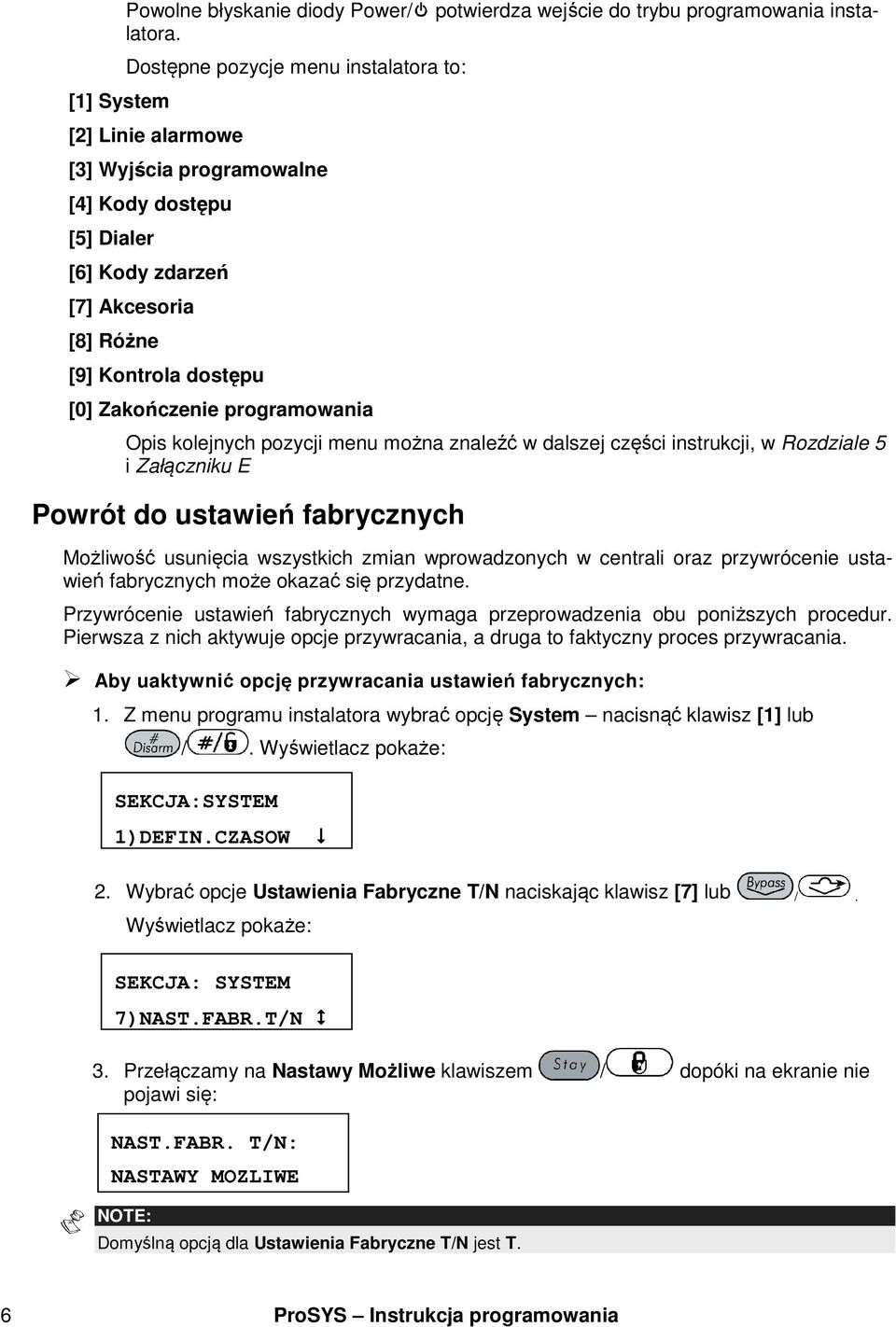

7 [1] System potwierdza wejście do trybu programowania insta- Powolne błyskanie diody Power/ latora. Dostępne pozycje menu instalatora to: [2] Linie alarmowe [3] Wyjścia programowalne [4] Kody dostępu [5] Dialer [6] Kody zdarzeń [7] Akcesoria [8] Różne [9] Kontrola dostępu [0] Zakończenie programowania Opis kolejnych pozycji menu można znaleźć w dalszej części instrukcji, w Rozdziale 5 i Załączniku E Powrót do ustawień fabrycznych Możliwość usunięcia wszystkich zmian wprowadzonych w centrali oraz przywrócenie ustawień fabrycznych może okazać się przydatne. Przywrócenie ustawień fabrycznych wymaga przeprowadzenia obu poniższych procedur. Pierwsza z nich aktywuje opcje przywracania, a druga to faktyczny proces przywracania. Aby uaktywnić opcję przywracania ustawień fabrycznych: 1. Z menu programu instalatora wybrać opcję System nacisnąć klawisz [1] lub /. Wyświetlacz pokaże: SEKCJA:SYSTEM 1)DEFIN.CZASOW 2. Wybrać opcje Ustawienia Fabryczne T/N naciskając klawisz [7] lub /. Wyświetlacz pokaże: SEKCJA: SYSTEM 7)NAST.FABR.T/N 3. Przełączamy na Nastawy Możliwe klawiszem / dopóki na ekranie nie pojawi się: NAST.FABR. T/N: NASTAWY MOZLIWE NOTE: Domyślną opcją dla Ustawienia Fabryczne T/N jest T. 6 ProSYS Instrukcja programowania

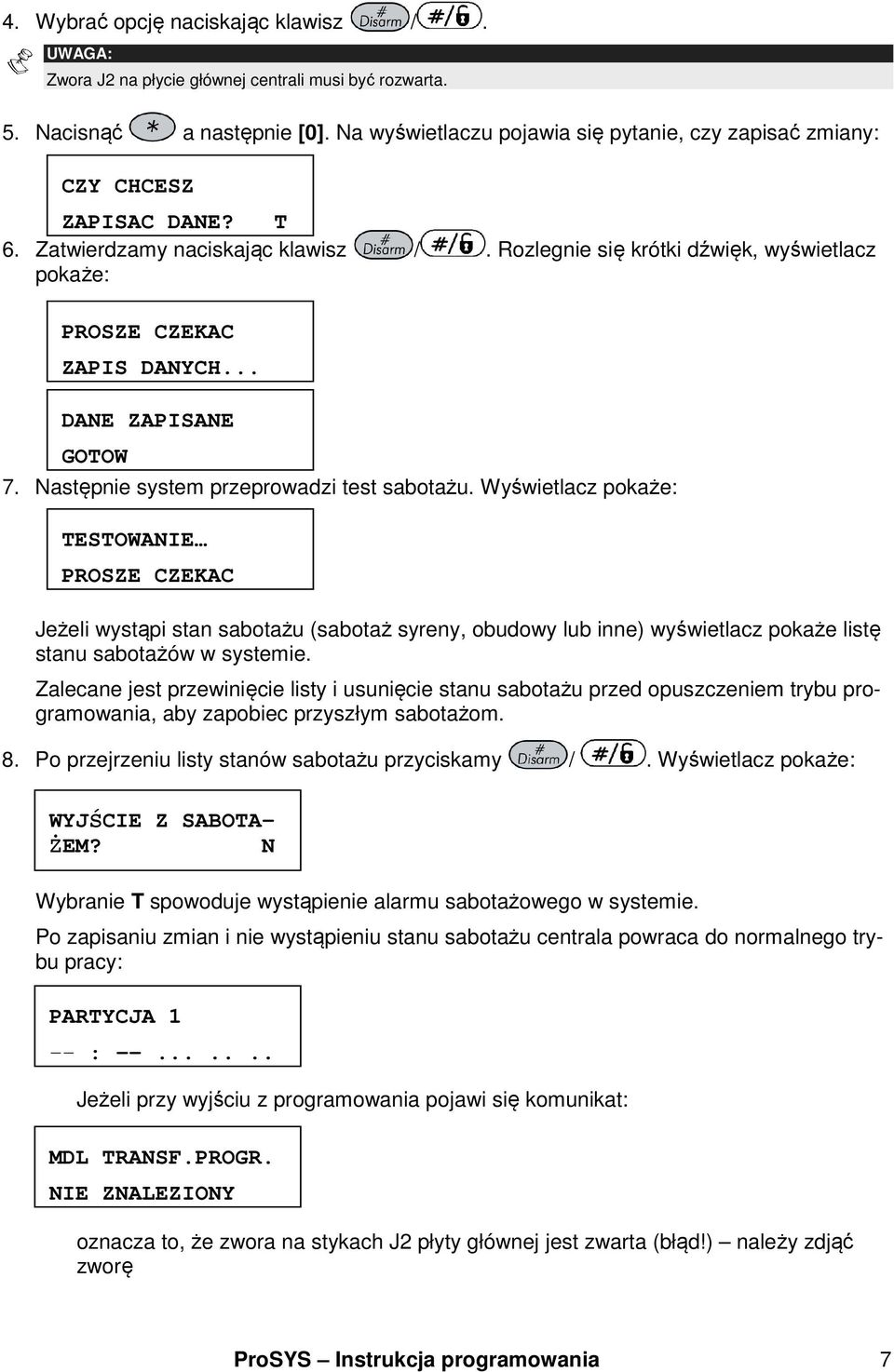

8 4. Wybrać opcję naciskając klawisz /. UWAGA: Zwora J2 na płycie głównej centrali musi być rozwarta. 5. Nacisnąć a następnie [0]. Na wyświetlaczu pojawia się pytanie, czy zapisać zmiany: CZY CHCESZ ZAPISAC DANE? T 6. Zatwierdzamy naciskając klawisz /. Rozlegnie się krótki dźwięk, wyświetlacz pokaże: PROSZE CZEKAC ZAPIS DANYCH... DANE ZAPISANE GOTOW 7. Następnie system przeprowadzi test sabotażu. Wyświetlacz pokaże: TESTOWANIE PROSZE CZEKAC Jeżeli wystąpi stan sabotażu (sabotaż syreny, obudowy lub inne) wyświetlacz pokaże listę stanu sabotażów w systemie. Zalecane jest przewinięcie listy i usunięcie stanu sabotażu przed opuszczeniem trybu programowania, aby zapobiec przyszłym sabotażom. 8. Po przejrzeniu listy stanów sabotażu przyciskamy /. Wyświetlacz pokaże: WYJŚCIE Z SABOTAśEM? N Wybranie T spowoduje wystąpienie alarmu sabotażowego w systemie. Po zapisaniu zmian i nie wystąpieniu stanu sabotażu centrala powraca do normalnego trybu pracy: PARTYCJA 1 -- : Jeżeli przy wyjściu z programowania pojawi się komunikat: MDL TRANSF.PROGR. NIE ZNALEZIONY oznacza to, że zwora na stykach J2 płyty głównej jest zwarta (błąd!) należy zdjąć zworę ProSYS Instrukcja programowania 7

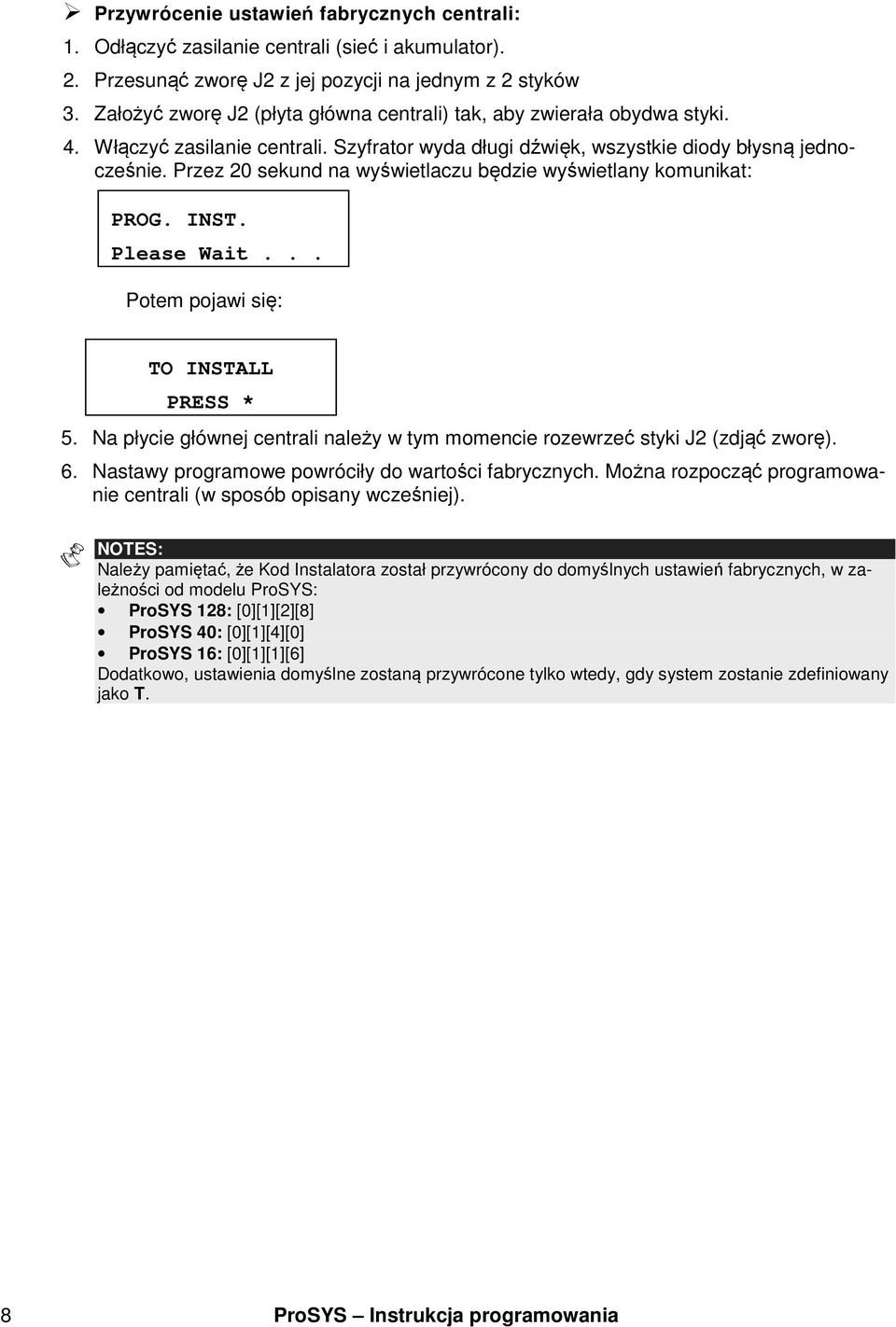

9 Przywrócenie ustawień fabrycznych centrali: 1. Odłączyć zasilanie centrali (sieć i akumulator). 2. Przesunąć zworę J2 z jej pozycji na jednym z 2 styków 3. Założyć zworę J2 (płyta główna centrali) tak, aby zwierała obydwa styki. 4. Włączyć zasilanie centrali. Szyfrator wyda długi dźwięk, wszystkie diody błysną jednocześnie. Przez 20 sekund na wyświetlaczu będzie wyświetlany komunikat: PROG. INST. Please Wait... Potem pojawi się: TO INSTALL PRESS * 5. Na płycie głównej centrali należy w tym momencie rozewrzeć styki J2 (zdjąć zworę). 6. Nastawy programowe powróciły do wartości fabrycznych. Można rozpocząć programowanie centrali (w sposób opisany wcześniej). NOTES: Należy pamiętać, że Kod Instalatora został przywrócony do domyślnych ustawień fabrycznych, w zależności od modelu ProSYS: ProSYS 128: [0][1][2][8] ProSYS 40: [0][1][4][0] ProSYS 16: [0][1][1][6] Dodatkowo, ustawienia domyślne zostaną przywrócone tylko wtedy, gdy system zostanie zdefiniowany jako T. 8 ProSYS Instrukcja programowania

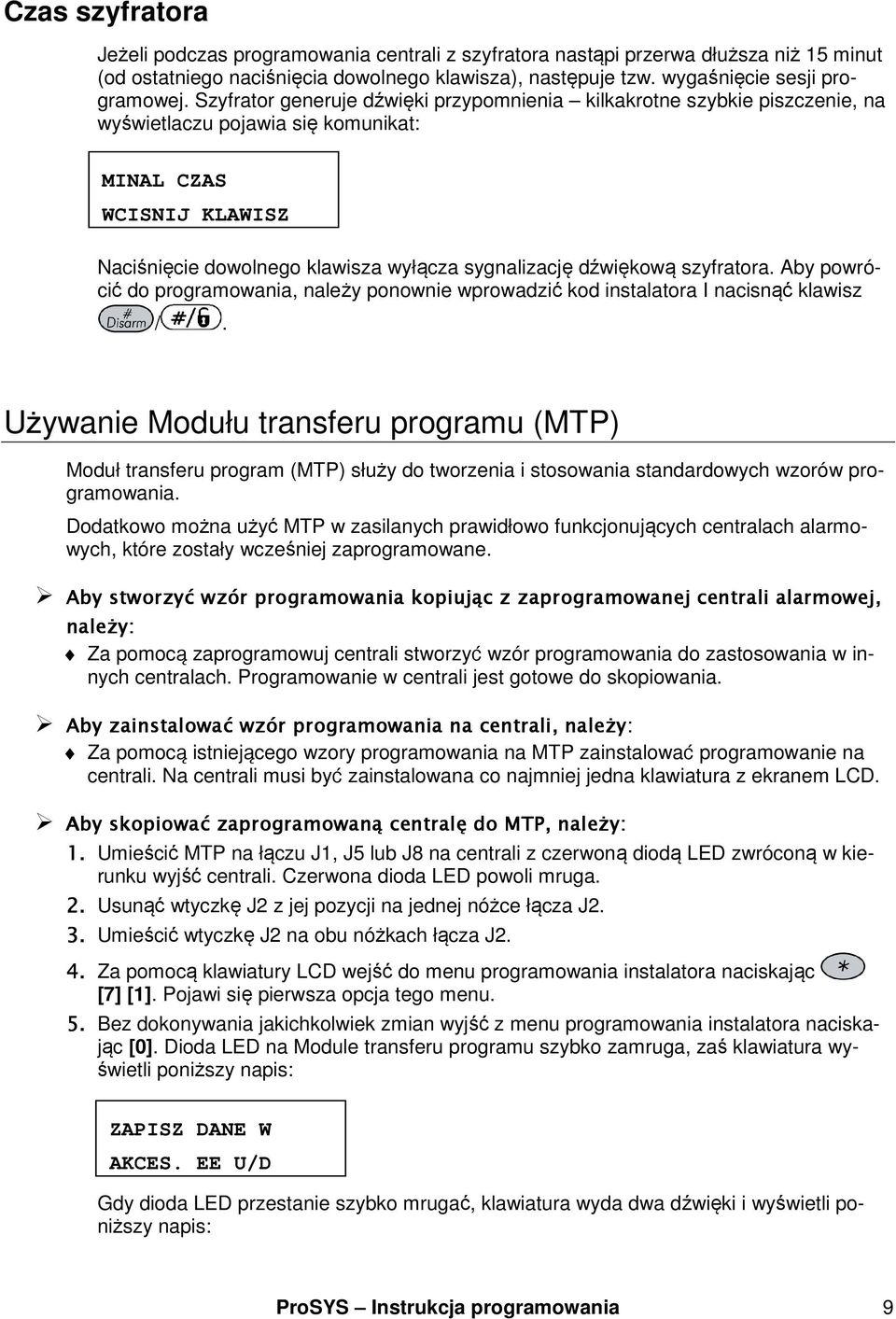

10 Czas szyfratora Jeżeli podczas programowania centrali z szyfratora nastąpi przerwa dłuższa niż 15 minut (od ostatniego naciśnięcia dowolnego klawisza), następuje tzw. wygaśnięcie sesji programowej. Szyfrator generuje dźwięki przypomnienia kilkakrotne szybkie piszczenie, na wyświetlaczu pojawia się komunikat: MINAL CZAS WCISNIJ KLAWISZ Naciśnięcie dowolnego klawisza wyłącza sygnalizację dźwiękową szyfratora. Aby powrócić do programowania, należy ponownie wprowadzić kod instalatora I nacisnąć klawisz /. Używanie Modułu transferu programu (MTP) Moduł transferu program (MTP) służy do tworzenia i stosowania standardowych wzorów programowania. Dodatkowo można użyć MTP w zasilanych prawidłowo funkcjonujących centralach alarmowych, które zostały wcześniej zaprogramowane. Aby stworzyć wzór programowania kopiując z zaprogramowanej centrali alarmowej, naleŝy: Za pomocą zaprogramowuj centrali stworzyć wzór programowania do zastosowania w innych centralach. Programowanie w centrali jest gotowe do skopiowania. Aby zainstalować wzór programowania na centrali, naleŝy: Za pomocą istniejącego wzory programowania na MTP zainstalować programowanie na centrali. Na centrali musi być zainstalowana co najmniej jedna klawiatura z ekranem LCD. Aby skopiować zaprogramowaną centralę do MTP, naleŝy: 1. Umieścić MTP na łączu J1, J5 lub J8 na centrali z czerwoną diodą LED zwróconą w kierunku wyjść centrali. Czerwona dioda LED powoli mruga. 2. Usunąć wtyczkę J2 z jej pozycji na jednej nóżce łącza J2. 3. Umieścić wtyczkę J2 na obu nóżkach łącza J2. 4. Za pomocą klawiatury LCD wejść do menu programowania instalatora naciskając [7] [1]. Pojawi się pierwsza opcja tego menu. 5. Bez dokonywania jakichkolwiek zmian wyjść z menu programowania instalatora naciskając [0]. Dioda LED na Module transferu programu szybko zamruga, zaś klawiatura wyświetli poniższy napis: ZAPISZ DANE W AKCES. EE U/D Gdy dioda LED przestanie szybko mrugać, klawiatura wyda dwa dźwięki i wyświetli poniższy napis: ProSYS Instrukcja programowania 9

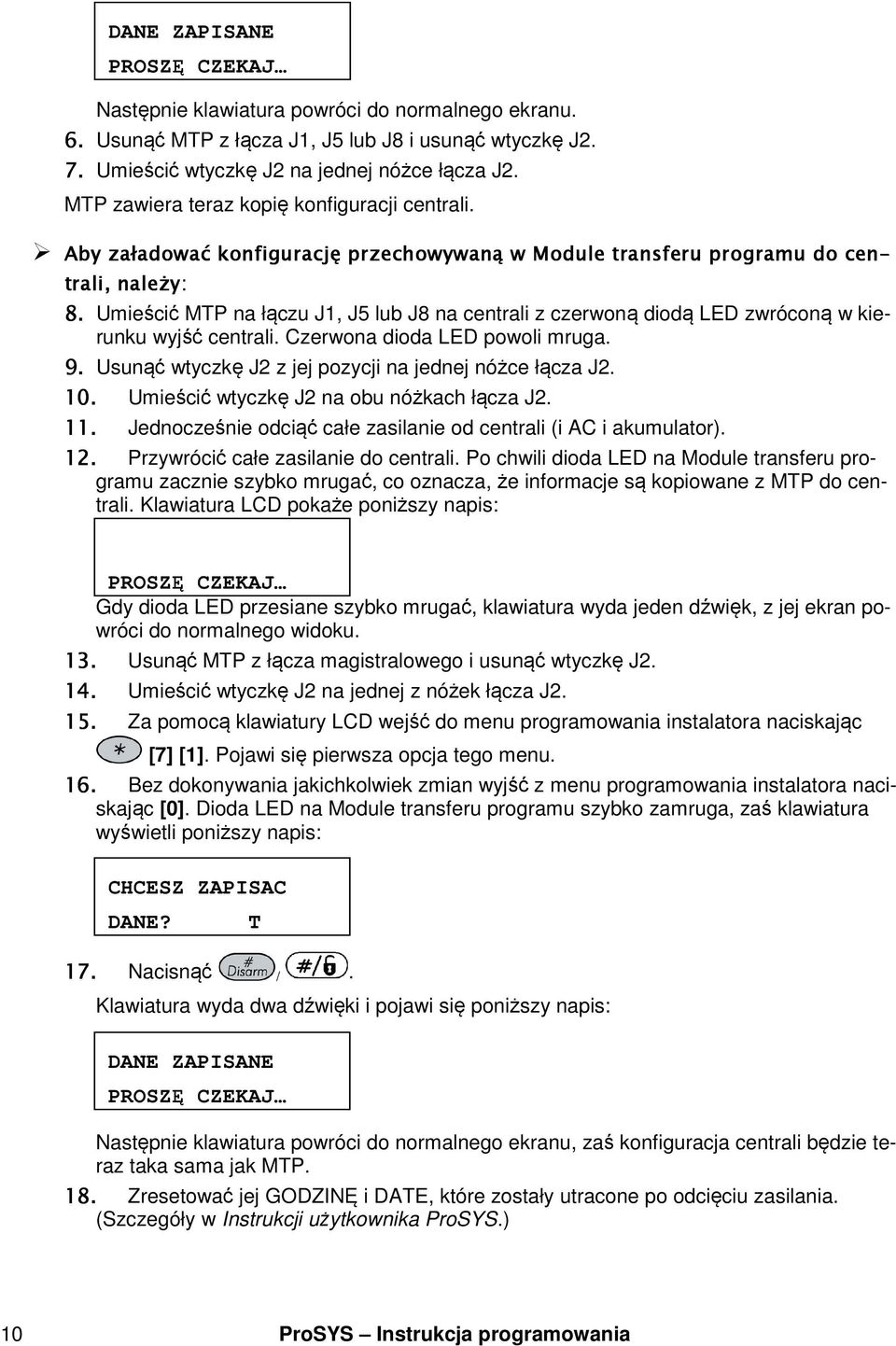

11 DANE ZAPISANE PROSZĘ CZEKAJ Następnie klawiatura powróci do normalnego ekranu. 6. Usunąć MTP z łącza J1, J5 lub J8 i usunąć wtyczkę J2. 7. Umieścić wtyczkę J2 na jednej nóżce łącza J2. MTP zawiera teraz kopię konfiguracji centrali. Aby załadować konfigurację przechowywaną w Module transferu programu do cen- trali, naleŝy: 8. Umieścić MTP na łączu J1, J5 lub J8 na centrali z czerwoną diodą LED zwróconą w kierunku wyjść centrali. Czerwona dioda LED powoli mruga. 9. Usunąć wtyczkę J2 z jej pozycji na jednej nóżce łącza J Umieścić wtyczkę J2 na obu nóżkach łącza J Jednocześnie odciąć całe zasilanie od centrali (i AC i akumulator). 12. Przywrócić całe zasilanie do centrali. Po chwili dioda LED na Module transferu programu zacznie szybko mrugać, co oznacza, że informacje są kopiowane z MTP do centrali. Klawiatura LCD pokaże poniższy napis: PROSZĘ CZEKAJ Gdy dioda LED przesiane szybko mrugać, klawiatura wyda jeden dźwięk, z jej ekran powróci do normalnego widoku. 13. Usunąć MTP z łącza magistralowego i usunąć wtyczkę J Umieścić wtyczkę J2 na jednej z nóżek łącza J Za pomocą klawiatury LCD wejść do menu programowania instalatora naciskając [7] [1]. Pojawi się pierwsza opcja tego menu. 16. Bez dokonywania jakichkolwiek zmian wyjść z menu programowania instalatora naciskając [0]. Dioda LED na Module transferu programu szybko zamruga, zaś klawiatura wyświetli poniższy napis: CHCESZ ZAPISAC DANE? 17. Nacisnąć /. T Klawiatura wyda dwa dźwięki i pojawi się poniższy napis: DANE ZAPISANE PROSZĘ CZEKAJ Następnie klawiatura powróci do normalnego ekranu, zaś konfiguracja centrali będzie teraz taka sama jak MTP. 18. Zresetować jej GODZINĘ i DATE, które zostały utracone po odcięciu zasilania. (Szczegóły w Instrukcji użytkownika ProSYS.) 10 ProSYS Instrukcja programowania

12 Rozdział 5: UŜywanie Menu Programowania Instalatora Niniejszy rozdział zawiera opis poszczególnych pozycji programu central alarmowych ProSYS, skróty klawiszowe pomagają na łatwiejszy dostęp do wybranych pozycji. Poszczególne pozycje menu programu pogrupowane zostały według następującej kolejności: 1 System, strona 12 2 Linie alarmowe, strona 32 3 Wyjścia programowalne, strona 67 4 Kody dostępu, strona 77 5 Dialer, strona 84 6 Kody zdarzeń, strona Akcesoria, strona Różne, strona Kontrola dostępu, strona Zakończenie programowania, strona 161 Opis programowania Poniżej przedstawiono opcje i funkcje, które są dostępne za pomocą szyfratora LCD oraz opis jak je programować. Należy pamiętać, że te opcje są dostępne z menu programowania instalatora, opisanego w Rozdziale 4. Każda procedura zawiera także informacje o programowaniu systemu przy użyciu Skrótów. Kolejne pozycje programu centrali zestawiono w tabelach. Każda tabela posiada następujące kolumny: Kolumna Skrót Parametr Fabrycznie Zakres Opis Sekwencja klawiszy, za pomocą, której można przejść do programowania danego parametru programu. Skróty są ułożone w sekwencjach numerycznych. Nazwa programowanego parametru. Fabrycznie ustawiona wartość parametru. Nastawy fabryczne często pasują do typowych systemów. Zakres możliwych do wprowadzenia wartości. ProSYS Instrukcja programowania 11

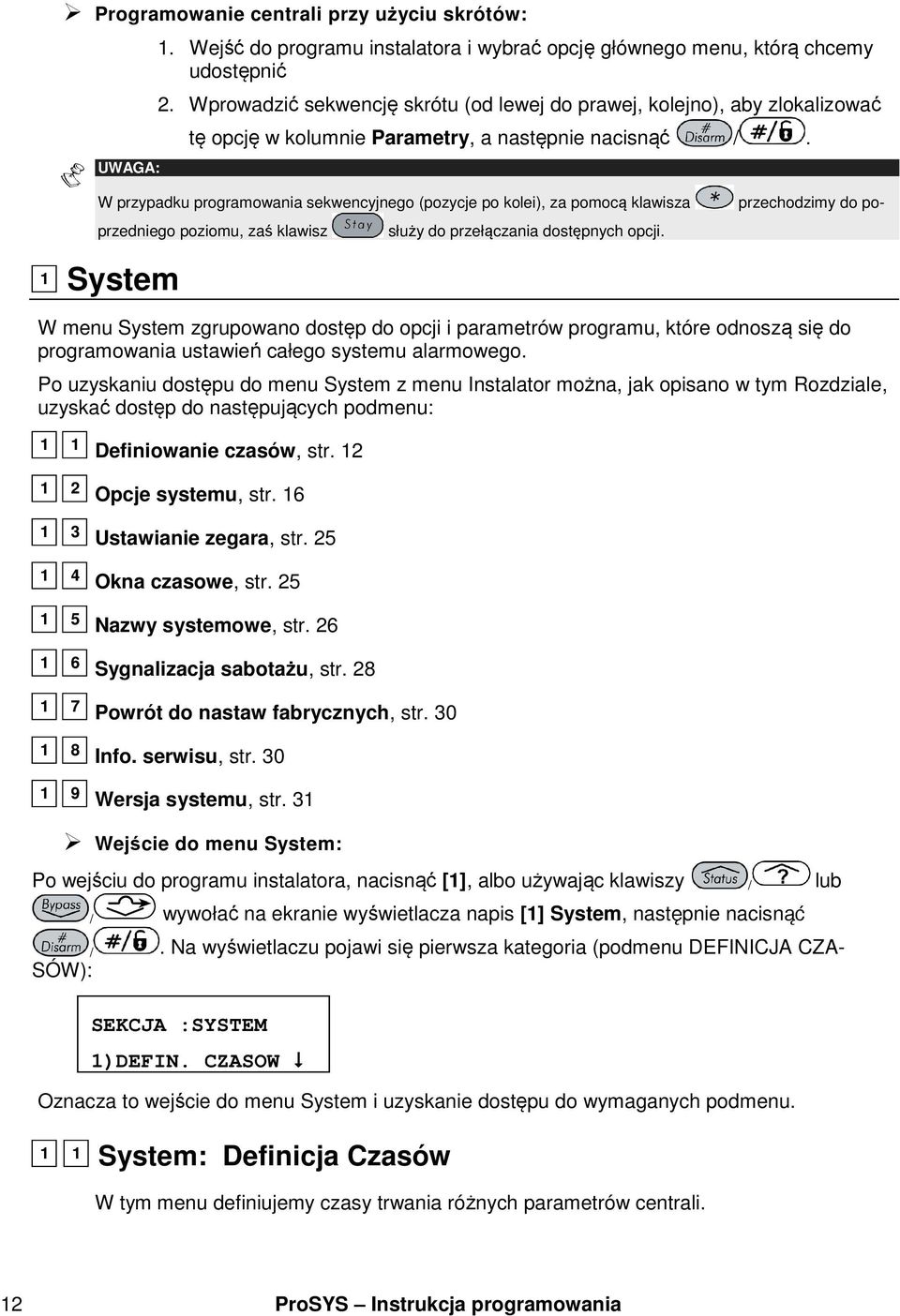

13 Programowanie centrali przy użyciu skrótów: UWAGA: 1. Wejść do programu instalatora i wybrać opcję głównego menu, którą chcemy udostępnić 2. Wprowadzić sekwencję skrótu (od lewej do prawej, kolejno), aby zlokalizować tę opcję w kolumnie Parametry, a następnie nacisnąć /. W przypadku programowania sekwencyjnego (pozycje po kolei), za pomocą klawisza przechodzimy do poprzedniego poziomu, zaś klawisz służy do przełączania dostępnych opcji. 1 System W menu System zgrupowano dostęp do opcji i parametrów programu, które odnoszą się do programowania ustawień całego systemu alarmowego. Po uzyskaniu dostępu do menu System z menu Instalator można, jak opisano w tym Rozdziale, uzyskać dostęp do następujących podmenu: 1 1 Definiowanie czasów, str Opcje systemu, str Ustawianie zegara, str Okna czasowe, str Nazwy systemowe, str Sygnalizacja sabotażu, str Powrót do nastaw fabrycznych, str Info. serwisu, str Wersja systemu, str. 31 Wejście do menu System: Po wejściu do programu instalatora, nacisnąć [1], albo używając klawiszy / lub / wywołać na ekranie wyświetlacza napis [1] System, następnie nacisnąć /. Na wyświetlaczu pojawi się pierwsza kategoria (podmenu DEFINICJA CZA- SÓW): SEKCJA :SYSTEM 1)DEFIN. CZASOW Oznacza to wejście do menu System i uzyskanie dostępu do wymaganych podmenu. 1 1 System: Definicja Czasów W tym menu definiujemy czasy trwania różnych parametrów centrali. 12 ProSYS Instrukcja programowania

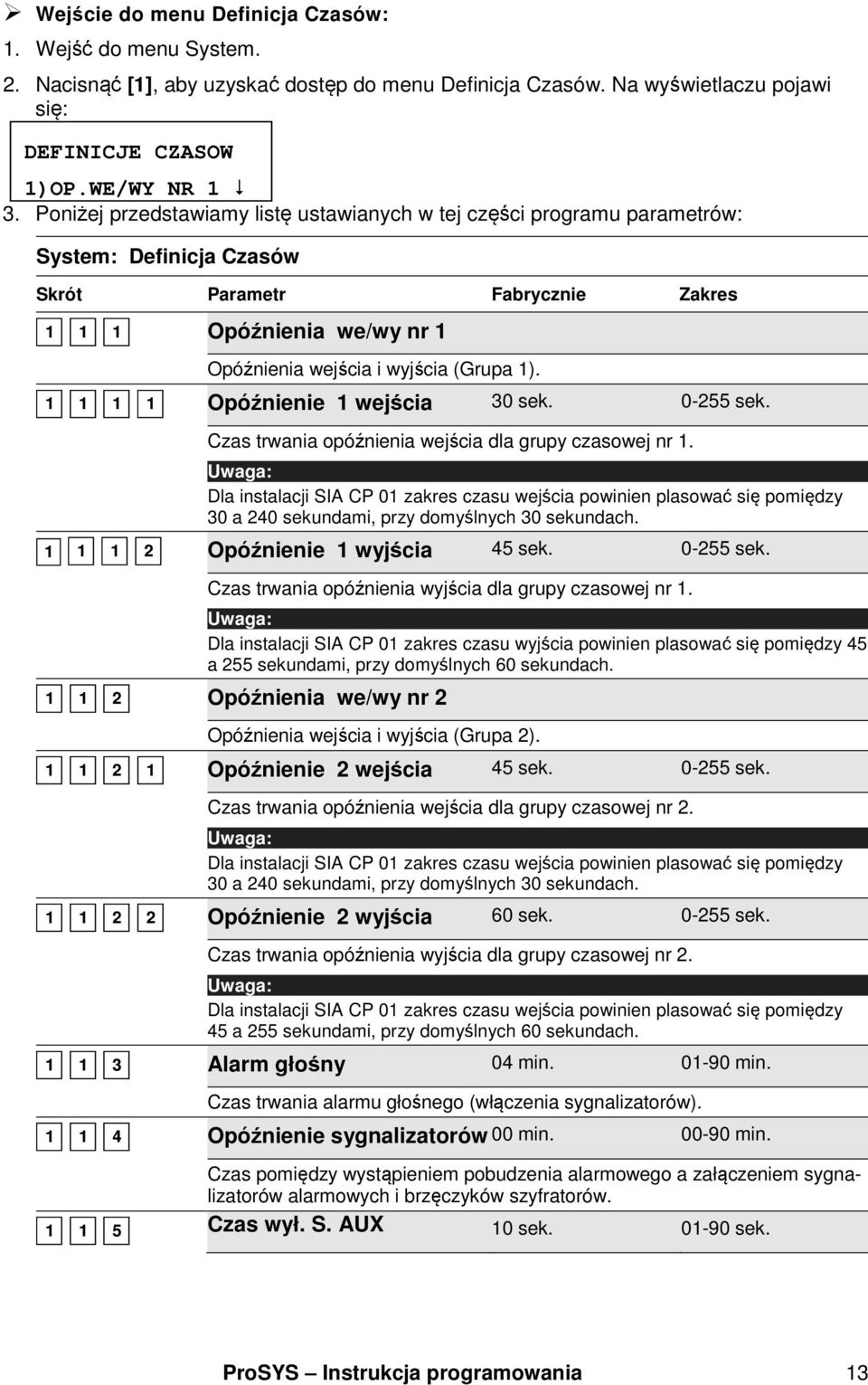

14 Wejście do menu Definicja Czasów: 1. Wejść do menu System. 2. Nacisnąć [1], aby uzyskać dostęp do menu Definicja Czasów. Na wyświetlaczu pojawi się: DEFINICJE CZASOW 1)OP.WE/WY NR 1 3. Poniżej przedstawiamy listę ustawianych w tej części programu parametrów: System: Definicja Czasów Skrót Parametr Fabrycznie Zakres Opóźnienia we/wy nr 1 Opóźnienia wejścia i wyjścia (Grupa 1) Opóźnienie 1 wejścia 30 sek sek. Czas trwania opóźnienia wejścia dla grupy czasowej nr 1. Uwaga: Dla instalacji SIA CP 01 zakres czasu wejścia powinien plasować się pomiędzy 30 a 240 sekundami, przy domyślnych 30 sekundach Opóźnienie 1 wyjścia 45 sek sek. Czas trwania opóźnienia wyjścia dla grupy czasowej nr 1. Uwaga: Dla instalacji SIA CP 01 zakres czasu wyjścia powinien plasować się pomiędzy 45 a 255 sekundami, przy domyślnych 60 sekundach Opóźnienia we/wy nr 2 Opóźnienia wejścia i wyjścia (Grupa 2) Opóźnienie 2 wejścia 45 sek sek. Czas trwania opóźnienia wejścia dla grupy czasowej nr 2. Uwaga: Dla instalacji SIA CP 01 zakres czasu wejścia powinien plasować się pomiędzy 30 a 240 sekundami, przy domyślnych 30 sekundach Opóźnienie 2 wyjścia 60 sek sek. Czas trwania opóźnienia wyjścia dla grupy czasowej nr 2. Uwaga: Dla instalacji SIA CP 01 zakres czasu wejścia powinien plasować się pomiędzy 45 a 255 sekundami, przy domyślnych 60 sekundach Alarm głośny 04 min min. Czas trwania alarmu głośnego (włączenia sygnalizatorów) Opóźnienie sygnalizatorów 00 min min. Czas pomiędzy wystąpieniem pobudzenia alarmowego a załączeniem sygnalizatorów alarmowych i brzęczyków szyfratorów Czas wył. S. AUX 10 sek sek. ProSYS Instrukcja programowania 13

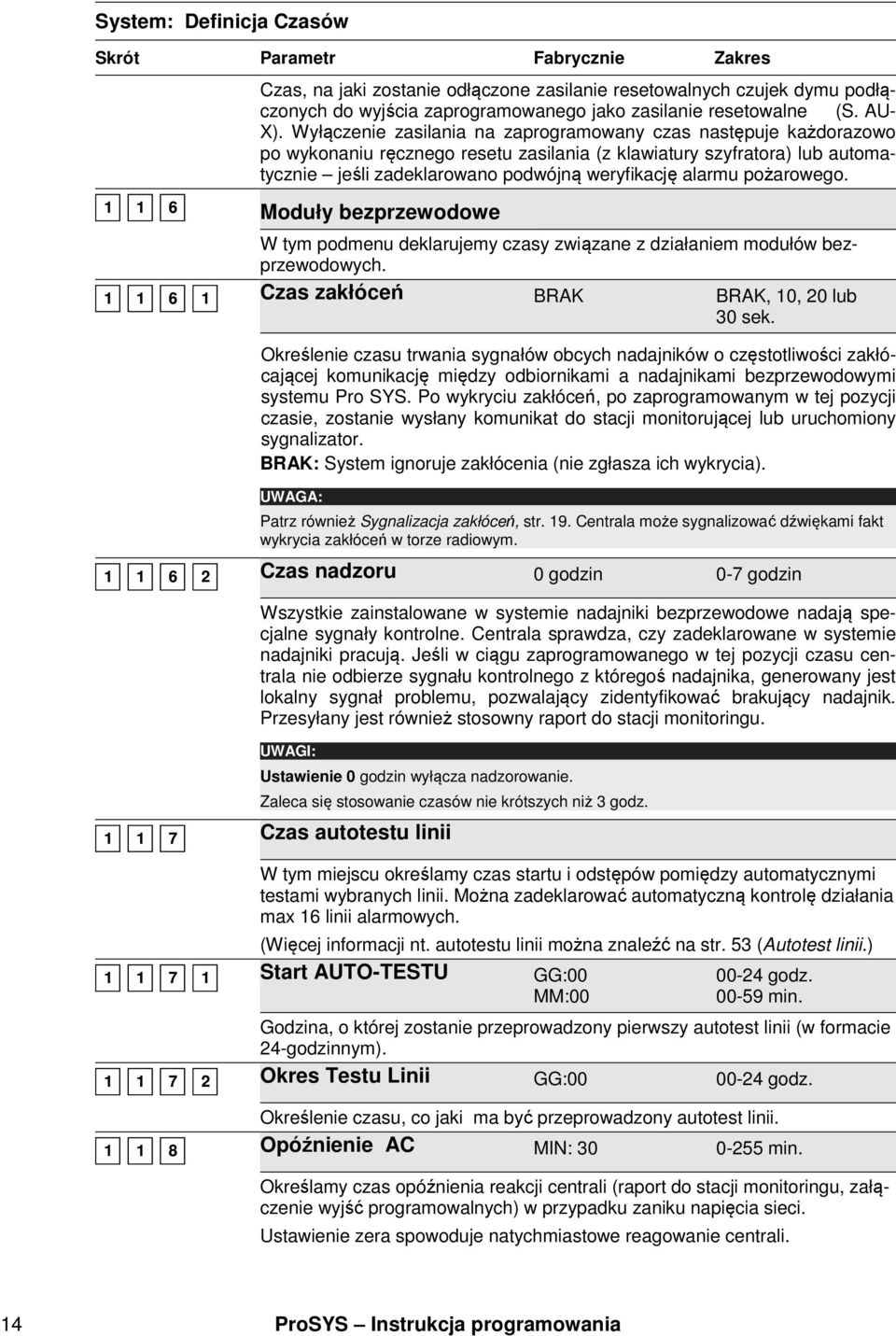

15 System: Definicja Czasów Skrót Parametr Fabrycznie Zakres Czas, na jaki zostanie odłączone zasilanie resetowalnych czujek dymu podłączonych do wyjścia zaprogramowanego jako zasilanie resetowalne (S. AU- X). Wyłączenie zasilania na zaprogramowany czas następuje każdorazowo po wykonaniu ręcznego resetu zasilania (z klawiatury szyfratora) lub automatycznie jeśli zadeklarowano podwójną weryfikację alarmu pożarowego Moduły bezprzewodowe W tym podmenu deklarujemy czasy związane z działaniem modułów bezprzewodowych Czas zakłóceń BRAK BRAK, 10, 20 lub 30 sek. Określenie czasu trwania sygnałów obcych nadajników o częstotliwości zakłócającej komunikację między odbiornikami a nadajnikami bezprzewodowymi systemu Pro SYS. Po wykryciu zakłóceń, po zaprogramowanym w tej pozycji czasie, zostanie wysłany komunikat do stacji monitorującej lub uruchomiony sygnalizator. BRAK: System ignoruje zakłócenia (nie zgłasza ich wykrycia). UWAGA: Patrz również Sygnalizacja zakłóceń, str. 19. Centrala może sygnalizować dźwiękami fakt wykrycia zakłóceń w torze radiowym Czas nadzoru 0 godzin 0-7 godzin Wszystkie zainstalowane w systemie nadajniki bezprzewodowe nadają specjalne sygnały kontrolne. Centrala sprawdza, czy zadeklarowane w systemie nadajniki pracują. Jeśli w ciągu zaprogramowanego w tej pozycji czasu centrala nie odbierze sygnału kontrolnego z któregoś nadajnika, generowany jest lokalny sygnał problemu, pozwalający zidentyfikować brakujący nadajnik. Przesyłany jest również stosowny raport do stacji monitoringu. UWAGI: Ustawienie 0 godzin wyłącza nadzorowanie. Zaleca się stosowanie czasów nie krótszych niż 3 godz Czas autotestu linii W tym miejscu określamy czas startu i odstępów pomiędzy automatycznymi testami wybranych linii. Można zadeklarować automatyczną kontrolę działania max 16 linii alarmowych. (Więcej informacji nt. autotestu linii można znaleźć na str. 53 (Autotest linii.) Start AUTO-TESTU GG:00 MM: godz min. Godzina, o której zostanie przeprowadzony pierwszy autotest linii (w formacie 24-godzinnym) Okres Testu Linii GG: godz. Określenie czasu, co jaki ma być przeprowadzony autotest linii Opóźnienie AC MIN: min. Określamy czas opóźnienia reakcji centrali (raport do stacji monitoringu, załączenie wyjść programowalnych) w przypadku zaniku napięcia sieci. Ustawienie zera spowoduje natychmiastowe reagowanie centrali. 14 ProSYS Instrukcja programowania

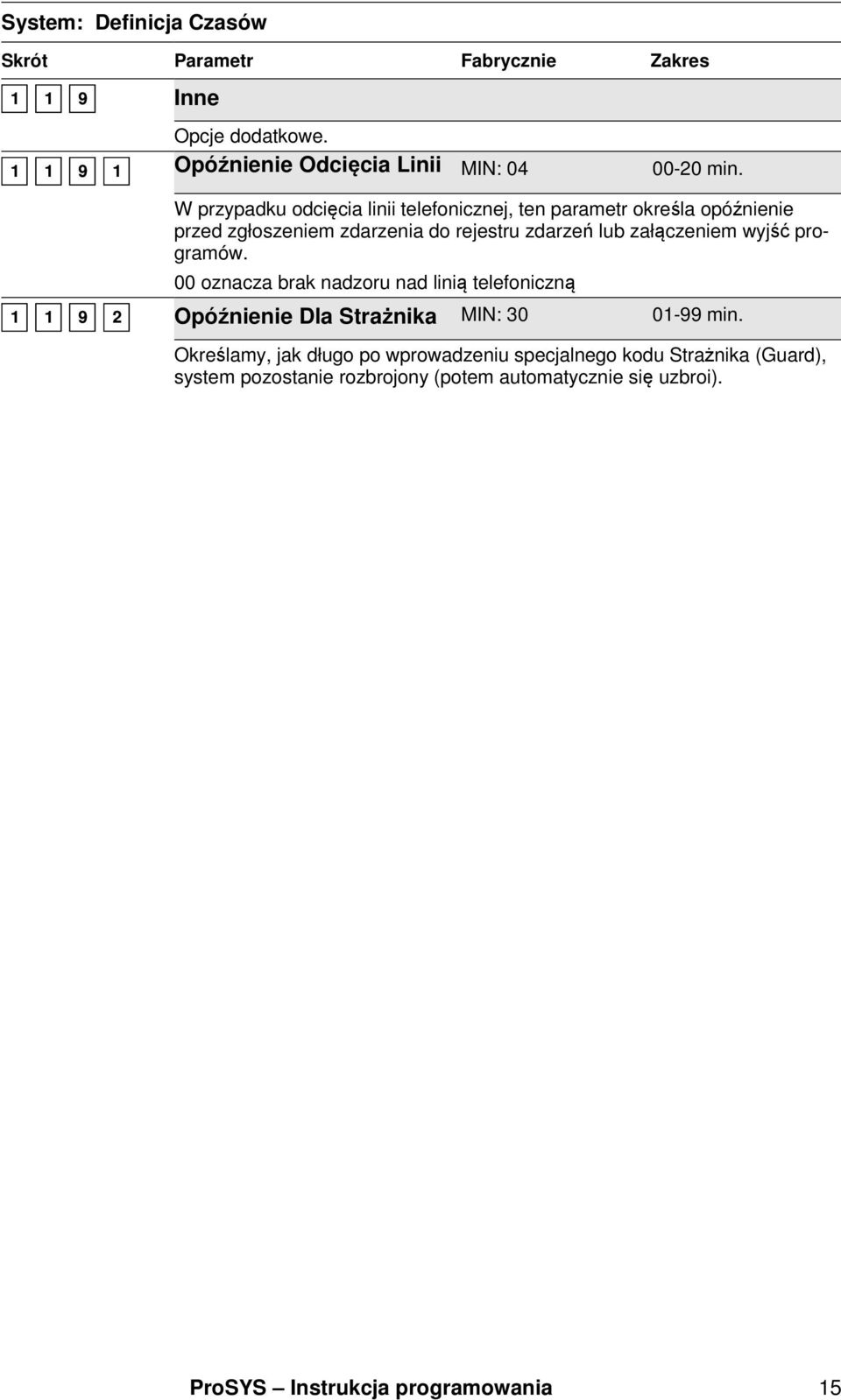

16 System: Definicja Czasów Skrót Parametr Fabrycznie Zakres Inne Opcje dodatkowe Opóźnienie Odcięcia Linii MIN: min. W przypadku odcięcia linii telefonicznej, ten parametr określa opóźnienie przed zgłoszeniem zdarzenia do rejestru zdarzeń lub załączeniem wyjść programów. 00 oznacza brak nadzoru nad linią telefoniczną Opóźnienie Dla Strażnika MIN: min. Określamy, jak długo po wprowadzeniu specjalnego kodu Strażnika (Guard), system pozostanie rozbrojony (potem automatycznie się uzbroi). ProSYS Instrukcja programowania 15

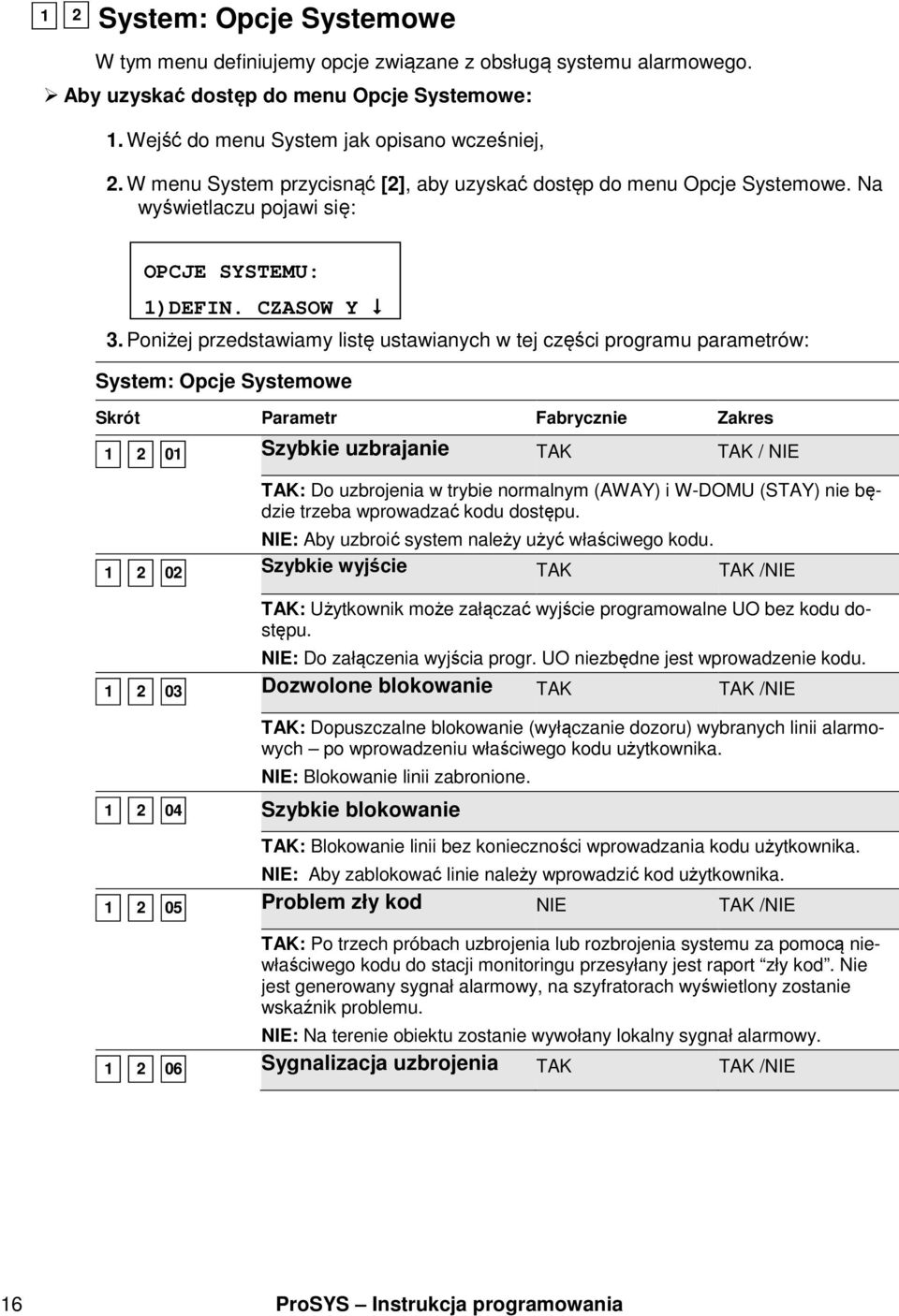

17 1 2 System: Opcje Systemowe W tym menu definiujemy opcje związane z obsługą systemu alarmowego. Aby uzyskać dostęp do menu Opcje Systemowe: 1. Wejść do menu System jak opisano wcześniej, 2. W menu System przycisnąć [2], aby uzyskać dostęp do menu Opcje Systemowe. Na wyświetlaczu pojawi się: OPCJE SYSTEMU: 1)DEFIN. CZASOW Y 3. Poniżej przedstawiamy listę ustawianych w tej części programu parametrów: System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Szybkie uzbrajanie TAK TAK / NIE TAK: Do uzbrojenia w trybie normalnym (AWAY) i W-DOMU (STAY) nie będzie trzeba wprowadzać kodu dostępu. NIE: Aby uzbroić system należy użyć właściwego kodu Szybkie wyjście TAK TAK /NIE TAK: Użytkownik może załączać wyjście programowalne UO bez kodu dostępu. NIE: Do załączenia wyjścia progr. UO niezbędne jest wprowadzenie kodu Dozwolone blokowanie TAK TAK /NIE TAK: Dopuszczalne blokowanie (wyłączanie dozoru) wybranych linii alarmowych po wprowadzeniu właściwego kodu użytkownika. NIE: Blokowanie linii zabronione Szybkie blokowanie TAK: Blokowanie linii bez konieczności wprowadzania kodu użytkownika. NIE: Aby zablokować linie należy wprowadzić kod użytkownika Problem zły kod NIE TAK /NIE TAK: Po trzech próbach uzbrojenia lub rozbrojenia systemu za pomocą niewłaściwego kodu do stacji monitoringu przesyłany jest raport zły kod. Nie jest generowany sygnał alarmowy, na szyfratorach wyświetlony zostanie wskaźnik problemu. NIE: Na terenie obiektu zostanie wywołany lokalny sygnał alarmowy Sygnalizacja uzbrojenia TAK TAK /NIE 16 ProSYS Instrukcja programowania

18 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres TAK: W przypadku używania linii szyfrowych lub pilotów do uzbrajania/rozbrajania systemu, sygnalizatory alarmowe potwierdzają zmianę stanu systemu krótkimi szczeknięciami : Pojedyncze szczeknięcie = system uzbrojony. Podwójne szczeknięcie = system rozbrojony. Poczwórne szczeknięcie = system rozbrojony po alarmie. NIE: Sygnalizatory nie potwierdzają zmian stanu systemu Sygnalizatory 30/10 NIE TAK/NIE TAK: Sygnalizatory pracują w cyklu 30 sek. włączony, 10 sek. wył. itd. NIE: Sygnalizatory pracują ciągle (w czasie trwania alarmu). ProSYS Instrukcja programowania 17

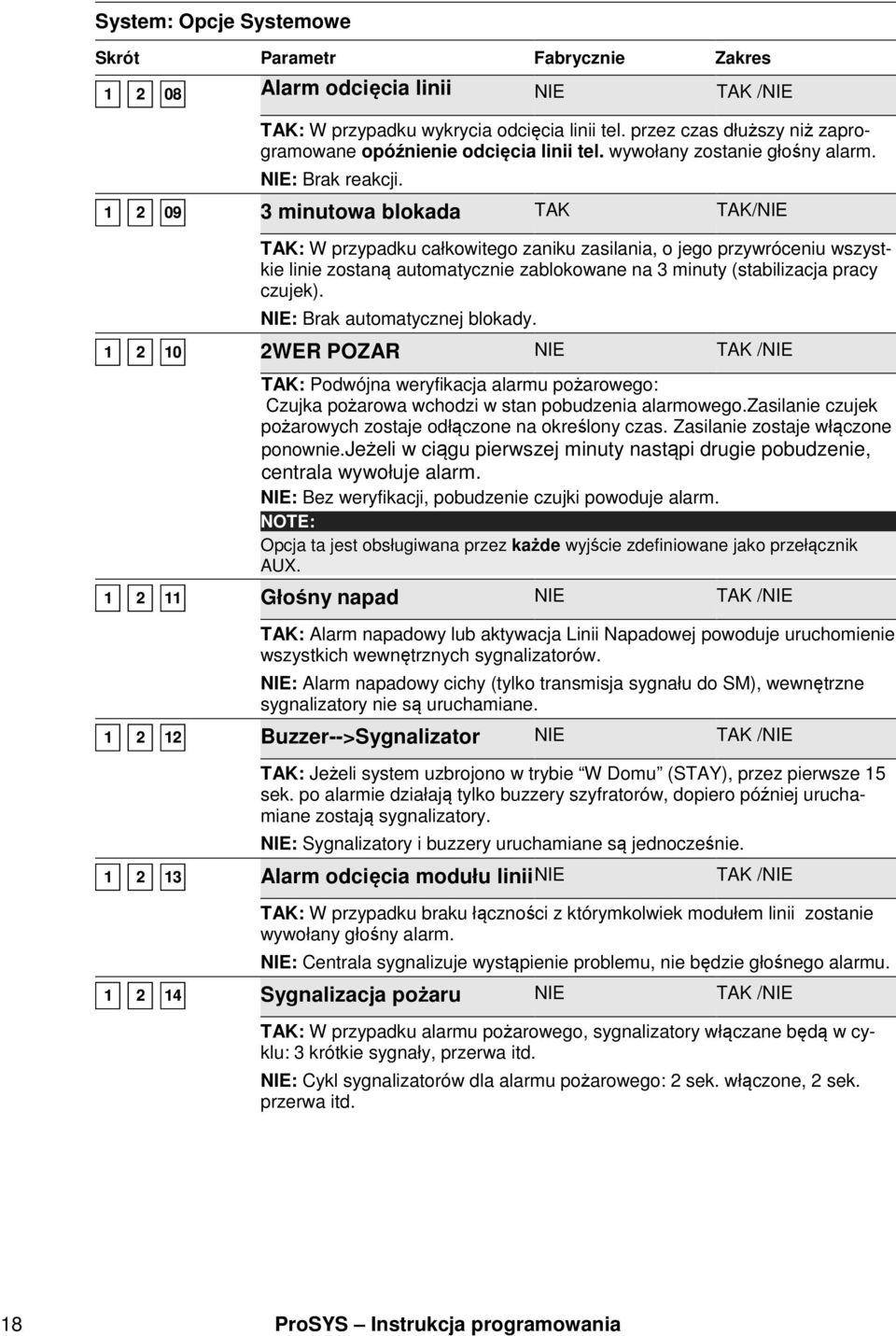

19 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Alarm odcięcia linii NIE TAK /NIE TAK: W przypadku wykrycia odcięcia linii tel. przez czas dłuższy niż zaprogramowane opóźnienie odcięcia linii tel. wywołany zostanie głośny alarm. NIE: Brak reakcji minutowa blokada TAK TAK/NIE TAK: W przypadku całkowitego zaniku zasilania, o jego przywróceniu wszystkie linie zostaną automatycznie zablokowane na 3 minuty (stabilizacja pracy czujek). NIE: Brak automatycznej blokady WER POZAR NIE TAK /NIE TAK: Podwójna weryfikacja alarmu pożarowego: Czujka pożarowa wchodzi w stan pobudzenia alarmowego.zasilanie czujek pożarowych zostaje odłączone na określony czas. Zasilanie zostaje włączone ponownie.jeżeli w ciągu pierwszej minuty nastąpi drugie pobudzenie, centrala wywołuje alarm. NIE: Bez weryfikacji, pobudzenie czujki powoduje alarm. NOTE: Opcja ta jest obsługiwana przez każde wyjście zdefiniowane jako przełącznik AUX Głośny napad NIE TAK /NIE TAK: Alarm napadowy lub aktywacja Linii Napadowej powoduje uruchomienie wszystkich wewnętrznych sygnalizatorów. NIE: Alarm napadowy cichy (tylko transmisja sygnału do SM), wewnętrzne sygnalizatory nie są uruchamiane Buzzer-->Sygnalizator NIE TAK /NIE TAK: Jeżeli system uzbrojono w trybie W Domu (STAY), przez pierwsze 15 sek. po alarmie działają tylko buzzery szyfratorów, dopiero później uruchamiane zostają sygnalizatory. NIE: Sygnalizatory i buzzery uruchamiane są jednocześnie Alarm odcięcia modułu linii NIE TAK /NIE TAK: W przypadku braku łączności z którymkolwiek modułem linii zostanie wywołany głośny alarm. NIE: Centrala sygnalizuje wystąpienie problemu, nie będzie głośnego alarmu Sygnalizacja pożaru NIE TAK /NIE TAK: W przypadku alarmu pożarowego, sygnalizatory włączane będą w cyklu: 3 krótkie sygnały, przerwa itd. NIE: Cykl sygnalizatorów dla alarmu pożarowego: 2 sek. włączone, 2 sek. przerwa itd. 18 ProSYS Instrukcja programowania

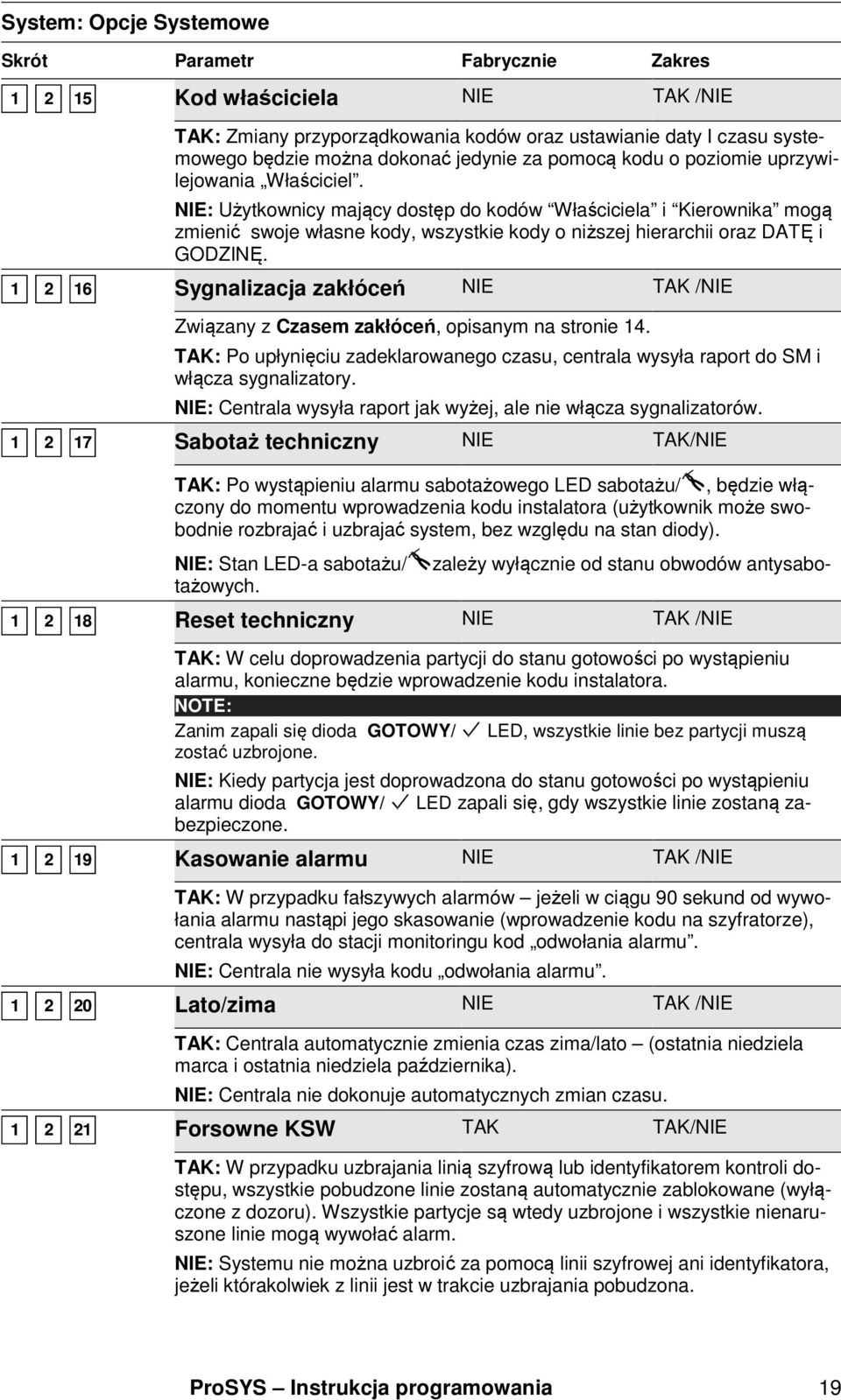

20 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Kod właściciela NIE TAK /NIE TAK: Zmiany przyporządkowania kodów oraz ustawianie daty I czasu systemowego będzie można dokonać jedynie za pomocą kodu o poziomie uprzywilejowania Właściciel. NIE: Użytkownicy mający dostęp do kodów Właściciela i Kierownika mogą zmienić swoje własne kody, wszystkie kody o niższej hierarchii oraz DATĘ i GODZINĘ Sygnalizacja zakłóceń NIE TAK /NIE Związany z Czasem zakłóceń, opisanym na stronie 14. TAK: Po upłynięciu zadeklarowanego czasu, centrala wysyła raport do SM i włącza sygnalizatory. NIE: Centrala wysyła raport jak wyżej, ale nie włącza sygnalizatorów Sabotaż techniczny NIE TAK/NIE TAK: Po wystąpieniu alarmu sabotażowego LED sabotażu/, będzie włączony do momentu wprowadzenia kodu instalatora (użytkownik może swobodnie rozbrajać i uzbrajać system, bez względu na stan diody). zależy wyłącznie od stanu obwodów antysabo- NIE: Stan LED-a sabotażu/ tażowych Reset techniczny NIE TAK /NIE TAK: W celu doprowadzenia partycji do stanu gotowości po wystąpieniu alarmu, konieczne będzie wprowadzenie kodu instalatora. NOTE: Zanim zapali się dioda GOTOWY/ LED, wszystkie linie bez partycji muszą zostać uzbrojone. NIE: Kiedy partycja jest doprowadzona do stanu gotowości po wystąpieniu alarmu dioda GOTOWY/ LED zapali się, gdy wszystkie linie zostaną zabezpieczone Kasowanie alarmu NIE TAK /NIE TAK: W przypadku fałszywych alarmów jeżeli w ciągu 90 sekund od wywołania alarmu nastąpi jego skasowanie (wprowadzenie kodu na szyfratorze), centrala wysyła do stacji monitoringu kod odwołania alarmu. NIE: Centrala nie wysyła kodu odwołania alarmu Lato/zima NIE TAK /NIE TAK: Centrala automatycznie zmienia czas zima/lato (ostatnia niedziela marca i ostatnia niedziela października). NIE: Centrala nie dokonuje automatycznych zmian czasu Forsowne KSW TAK TAK/NIE TAK: W przypadku uzbrajania linią szyfrową lub identyfikatorem kontroli dostępu, wszystkie pobudzone linie zostaną automatycznie zablokowane (wyłączone z dozoru). Wszystkie partycje są wtedy uzbrojone i wszystkie nienaruszone linie mogą wywołać alarm. NIE: Systemu nie można uzbroić za pomocą linii szyfrowej ani identyfikatora, jeżeli którakolwiek z linii jest w trakcie uzbrajania pobudzona. ProSYS Instrukcja programowania 19

21 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Pager NIE TAK/NIE Użycie alfanumerycznego pagera z opcją powiadamiania użytkownika, gdy nastąpi zdarzenie. Numer pagera musi być zaprogramowany, jako urządzenie Follow-Me w Funkcjach Użytkownika ProSYS. TAK: Gdy połączenie zostanie wykonane, informacja o zdarzeniu zostanie wyświetlona na ekranie pagera. Poniższy przykład wyjaśnia opcję TAK. 1. Programujemy numer telefonu (patrz Instrukcja Użytkownika), dodając na końcu znak [B] (pauza). 2. Wpisujemy nr partycji, do której odnosi się dany numer powiadamiania. 3. Wysyłane są następujące informacje: Wyświetlana inf.: Znaczenie 1# System (lub partycja) uzbrojony. 2# System (lub partycja) rozbrojony. 3# Alarm w systemie (lub partycja). Poniżej przedstawiamy różne warianty komunikatów, w zależności od tego, jaką cyfrę dodano po znaku pauzy [B]: Znak dodany po [B] Wyświetlane Znaczenie 1 11# Partycja 1 uzbrojona. 2 21# Partycja 2 uzbrojona. 3 32# Partycja 3 rozbrojona. 8 83# Alarm w partycji 8. NIE: Centrala ProSYS łączy się tylko w przypadku alarmu, z numerami zdefiniowanymi jako Follow-me Sygnalizacja autouzbrojenia TAK Odnosi się do automatycznego uzbrajania/rozbrajania. TAK /NIE TAK: w przypadku autouzbrajania szyfratory zaczynają ostrzegać o zbliżającym się autouzbrojeniu systemu na 4 min. 15 sek. przed uzbrojeniem (piszczenie buzzerów). W tym czasie sygnał Opóźnienie Wyjścia będzie słyszalny w każdym szyfratorze przypisanym do partycji. Wprowadzenie kodu użytkownika podczas odliczania czasu przesuwa autouzbrojenie o 45 minut. Autouzbrajanie danej partycji może nastąpić tylko raz na dzień (po rozbrojeniu partycji trzeba ją uzbroić ręcznie, nie uzbroi się sama ponownie). Ostrzeganie dźwiękowe nie działa w przypadku trybu W Domu (STAY). NIE: Autouzbrajanie działa tak jak normalne uzbrajanie, sygnalizowany jest wyłącznie czas opóźnienia wyjścia. Zaprogramowane opóźnienie Czasu Wyjścia i sygnał dźwiękowy wystąpi zgodnie z oczekiwaniem Słaby akum. uzb. TAK TAK /NIE 20 ProSYS Instrukcja programowania

22 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres TAK: Pozwala na uzbrojenie systemu z rozładowanym akumulatorem. NIE: Jeżeli wykryte zostanie niskie napięcie akumulatora, systemu nie będzie można uzbroić Inżynieryjny sabotaż NIE TAK /NIE TAK: Systemu nie można uzbroić po wystąpieniu alarmu sabotażowego, dioda Sabotaż/ LED nie jest przywrócona do momentu wprowadzenia kodu instalatora. NIE: System można uzbroić po przywróceniu ciągłości obwodów antysabotażowych Czysty wyświetlacz NIE TAK /NIE TAK: Wyświetlacz szyfratora wyłącza się po minucie od ostatnio zakończonej operacji. Po naciśnięciu dowolnego klawisza pojawia się żądanie Wprowadź kod. Po wprowadzeniu kodu dostępu szyfrator powraca do normalnego trybu pracy. Ustawienie zalecane w przypadku szyfratorów, które można obserwować spoza chronionego obszaru do maskowania stanu systemu. NIE: Szyfrator działa normalnie Blokada całodob. NIE TAK /NIE TAK: Blokowanie linii całodobowych dozwolone. NIE: Zakaz blokowania tych linii Alarm pobudzonej linii NIE TAK /NIE TAK: Powoduje następujące działanie: Przy autouzbrajaniu: Jeżeli w trakcie autouzbrajania któraś linia jest pobudzona, zostanie wywołany alarm. Kod strażnika: Jeżeli partycja zostanie rozbrojona Kodem Strażnika, system automatycznie uzbroi się po upłynięciu zaprogramowanego czasu (patrz str. 15). Jeżeli wówczas któraś linia będzie pobudzona, zostanie wywołany alarm. NIE: Powoduje następujące działanie: Autouzbrajanie: Linie pobudzone w momencie autouzbrajania zostaną automatycznie zablokowane. Strażnik: Jeżeli w chwili automatycznego uzbrajania po wprowadzeniu kodu strażnika (i upłynięciu zaprogramowanego czasu) jakaś linia jest pobudzona, nastąpi automatyczna blokada całej partycji do której dana linia należy Przywilej Głównego Użytkownika/Partycja TAK TAK /NIE TAK: Przydział partycji użytkownikom i zarządzanie poziomami uprzywilejowania kodów może wykonywać Instalator i Właściciel. NIE: Tylko Instalator może zmienić partycję i poziom uprzywilejowania użytkownika Podwójny kod NIE TAK/NIE ProSYS Instrukcja programowania 21

23 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Do rozbrojenia systemu konieczne jest wprowadzenie dwóch kodów użytkownika (lub użycie dwóch identyfikatorów kontroli dostępu). Rozbrojone zostaną w tym przypadku tylko te partycje, do których oba kody zostały przypisane. TAK: Do rozbrojenia systemu potrzebne jest wprowadzenie dwóch kodów (lub użycie dwóch identyfikatorów) w odstępie czasu nie dłuższym niż 60 sekund. Jeżeli drugi kod zostanie wprowadzony po upływie 60 sekund, rozlegną się 3 ostrzegawcze dźwięki. NIE: Rozbrajanie po wprowadzeniu właściwego (jednego) kodu lub przy użyciu (jednego) identyfikatora. UWAGI: Przy użyciu funkcji Podwójnego kodu nie będzie ograniczenia w obsłudze do jednego użytkownika poprzez kartę elektroniczną lub moduł kontroli dostępu. Do rozbrajania w tym trybie nie można używać kodów Sprzątaczki, Tylko Uzbrajanie, Tylko Sterowanie ani Strażnika Rozbrojenie stop FM TAK TAK /NIE TAK: Powiadamianie Follow-me zostaje przerwane w przypadku rozbrojenia partycji przy użyciu kodu lub karty. UWAGA: Gdy przełącznik stały z kluczem jest aktywny, możliwe jest jedynie rozbrojenie systemu poprzez zwolnienie stałego przełącznika z kluczem. W przypadku podłączenia zaawansowanego modułu głosowego, powiadamianie nie będzie powstrzymywane, bez względu na ustawienie omawianej pozycji. NIE: Proces Follow-Me trwa nieprzerwanie Globalne opóźnienie TAK TAK/NIE TAK: Linie zaprogramowane jako warunkowo opóźnione będą miały włączane opóźnienie w przypadku uruchomienia opóźnienia wejścia/wyjścia dowolnej partycji. NIE: Linie warunkowo opóźnione mają włączane opóźnienie zadziałania tylko w przypadku opóźnienia wejścia/wyjścia dla partycji, do której należą Linia wspólna NIE TAK /NIE Zamiast partycji (stref) możemy w systemie mieć do czynienia z obszarami, co skutkuje innym traktowaniem linii wspólnych. TAK: Po wybraniu, poniższe punkty będą miały zastosowanie: Linie wspólne dla kilku obszarów są uzbrojone, jeżeli uzbrojony jest dowolny obszar spośród wszystkich, do których należą. Linia wspólna zostanie rozbrojona tylko wtedy, gdy rozbrojone zostaną wszystkie obszary, do których dana linia przynależy. NIE: Po wybraniu, poniższe punkty będą miały zastosowanie: Linia wspólna jest uzbrojona tylko wtedy, gdy uzbrojone są wszystkie partycje do których należy. Rozbrojenie dowolnej partycji rozbraja wszystkie należące do niej linie wspólne Wyłącz szyfratory, gdy jest NIE autorozbrajanie TAK /NIE 22 ProSYS Instrukcja programowania

24 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres TAK: Jeżeli zdefiniowano godzinę, o której nastąpi autorozbrajanie, włączenie tej funkcji spowoduje automatyczne wyłączenie wszystkich szyfratorów danej partycji od momentu uzbrojenia (ręcznego lub automatycznego) aż do chwili autorozbrojenia. UWAGA: W takim przypadku partycję można rozbroić wcześniej tylko za pomocą oprogramowania upload/download lub funkcji Auto Uzbrajania. NIE: Jeżeli partycja została uzbrojona manualnie lub w trybie Auto Uzbrajania i czas Auto Rozbrojenia został zdefiniowany, to szyfratory działają normalnie Dźwiękowa sygnalizacja sabotażu zbliżeniowego NIE TAK/NIE Parametr ten odnosi się do syreny magistralowej. TAK: Naruszenie zbliżeniowe strefy podejścia aktywuje syrenę. NIE: Naruszenie zbliżeniowe strefy podejścia nie aktywuje syreny i zostanie uznane przez system za problem Anty-masking = Sabotaż NIE TAK/NIE Służy do określenia trybu pracy anty-maskingu w linii magistralowej. TAK: Naruszenie anty-maskingu aktywuje alarm sabotażu. NIE: Naruszenie anty-maskingu zostanie potraktowane jako zdarzenie problemowe AM zbliżeniowy = Sabotaż NIE TAK/NIE Służy do określenia trybu pracy zbliżeniowego anty-maskingu sygnalizowanego przez kanał MW w detektorze WatchOUT DT. TAK: Wykrycie zbliżeniowego maskowania aktywuje alarm sabotażu. NIE: Wykrycie zbliżeniowego maskowania zostanie potraktowane jako zdarzenie problemowe. AM zbliżeniowy działa przez ok. 2.2 sekundy, gdy intruz zbliży sie do detektora. Należy sie upewnić, że zbliżeniowy anty-masking został aktywowany podczas konfiguracji parametrów linii magistralowej WatchOUT DT ([2][0][3][zz][8]) Syrena rezerwowa = Sabotaż NIE TAK/NIE Parametr ten odnosi się do syreny magistralowej. TAK: Problem z rezerwową syreną zostanie uznany przez system za alarm sabotażu. NIE: Problem z rezerwową syreną zostanie uznany przez system za problem. 39 Sygnalizacja pre-alarmu do NIE GSM TAK/NIE Odnosi się do modułu GSM/GPRS. Parametr ten określa czy ProSYS wyśle wiadomość pre-alarmu do GSM, gdy rozpocznie się opóźnienie wejścia. TAK: ProSYS wyśle do GSM sygnał pre-alarmu na początku opóźnienia wejścia. Jeśli GSM nie otrzyma sygnału kasującego z ProSYS pod koniec czasu wejścia, wyśle on raport o włamaniu do ACO. NIE: Sygnalizacja pre-alarmu nie jest inicjowana do GSM. ProSYS Instrukcja programowania 23

25 System: Opcje Systemowe Skrót Parametr Fabrycznie Zakres Dezaktywacja akumulatora NIE GSM TAK/NIE Parametr ten określa czy nastąpi sygnalizacja awarii, gdy do modułu GSM/GPRS nie będzie podłączony akumulator. NIE: Sygnalizacja niskiego poziomu akumulatora GSM jest aktywna. Opcji tej należy używać, gdy GSM jest zainstalowany w swojej własnej obudowie i jego akumulator jest podłączony. TAK: Sygnalizacja niskiego poziomu akumulatora GSM zostanie dezaktywowana. Opcji tej należy używać, gdy moduł GSM jest zainstalowany w obudowie ProSYS. Akumulator nie jest wtedy podłączony do złączy akumulatorowych GSM. 24 ProSYS Instrukcja programowania

26 1 3 System: Ustaw Zegar Menu Ustaw Zegar pozwala na ustawienie daty i czasu systemu. Aby uzyskać dostęp do menu Ustawienia Zegara: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [3] aby wejść do opcji menu Ustaw Zegar. Na wyświetlaczu pojawi się: USTAW. ZEGARA 1)DATA SYSTEMU 3. Dostęp i konfigurację parametrów w menu Ustaw Zegar przedstawiono poniżej: System: Ustaw zegar Skrót Parametr Fabrycznie Zakres Data systemu 01 STY 2000 (SOB) DD MM RRRR (DZIEŃ) Ustawiamy aktualną datę (w Rozdziale 4 znajduje się instrukcja użycia szyfratora) Czas systemu 00:00 GG:MM 1 4 System: Okna czasowe Ustawiamy aktualną godzinę (format 24-godzinny) Menu Okna czasowe pozwala na zdefiniowanie przedziałów czasowych i dni, w których będą przesyłane raporty uzbrajania i rozbrajania. Aby uzyskać dostęp do menu Okna Czasowe: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [4] aby wejść do opcji menu Okna Czasowe. Na wyświetlaczu pojawi się: OKNA CZASOWE 1)START OKNA 3. Dostęp i konfigurację parametrów w menu Okna Czasowe przedstawiono poniżej: System: Okna czasowe Skrót Parametr Fabrycznie Zakres Start okna GG:00 MM: godz min. Programujemy godzinę rozpoczęcia okna czasowego (format 24 h) Stop okna GG:00 MM: godz min. Programujemy godzinę zakończenia okna czasowego (format 24 h) ProSYS Instrukcja programowania 25

27 System: Okna czasowe Skrót Parametr Fabrycznie Zakres Dni okna Wszystkie NIEDZIELA (T/N) DO SOBOTY (T/N) Programujemy dni tygodnia, w których okno będzie aktywne. Klawiszami / lub / przechodzimy do pożądanego dnia tygodnia. Klawisz / przełącza opcję wybraną dla danego dnia: T okno aktywne; N okno nieaktywne. Wybrane tutaj okna i dni są także stosowane do automatyczne uzbrajania i rozbrajania systemu (Szczegóły znajdują się w Instrukcji Użytkownika Pro- SYS.) 1 5 System: Nazwy Systemowe Menu służy do ustalania nazw systemowych (linii, partycji, informacji dodatkowych), pokazywanych na wyświetlaczu szyfratora. Wprowadzanie nazw za pomocą szyfratora LCD Możliwe jest zmiana domyślnych nazw etykiet, które identyfikują linie i partycje, zamiast Partycja 1, Partycja 2 np. Kowalscy, Dział sprzedaży. Aby zaprogramować nową nazwę: Wprowadzania znaków nazwy dokonuje się poprzez kilkukrotne naciśnięcie właściwego klawisza szyfratora. Znaki przypisane poszczególnym klawiszom wyszczególniono w poniższej Tabeli. Przykładowo, aby wprowadzić literę E, należy 6 razy nacisnąć klawisz 1. KLA- WISZ NOTE: Sekwencja danych każdego klawisza w poniższej tabeli jest odpowiednia tylko dla wersji angielskiej. KOLEJNE ZNAKI 1 1 A B C D E F G H I J K L M 2 2 N O P Q R S T U V W X Y Z 3 3! '' & ' :.? / ( ) 4 4 a b c d e f g h i j K l m 5 5 n o p q r s t u v w X y z 6-0 Dla każdego z tych klawiszy sekwencja to numer klawisza i spacja. / Naciśnięcie tego klawisza przełącza na kolejny spośród dostępnych znaków. / Naciśnięcie tego klawisza przełącza na poprzedni spośród dostępnych znaków. 26 ProSYS Instrukcja programowania

28 / Przesuwa kursor w lewo. Kursor w prawo. / / Zatwierdzenie i zapisanie wprowadzonej nazwy. Dopuszczalna długość zależy od rodzaju programowanej nazwy: Nazwa linii: max 15 znaków Nazwa partycji: max 12 znaków Nazwa wyjścia programowalnego: max 12 znaków Komunikat dla użytkownika: max 12 znaków Info serwisu: max 16 znaków Nazwa serwisu: max 16 znaków Nazwa systemu: max 16 znaków Nazwa użytkownika: max 10 znaków Aby uzyskać dostęp do menu Okna Czasowe: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [5] aby wejść do opcji menu Okna Czasowe. Na wyświetlaczu pojawi się: NAZWY SYSTEMOWE 0)NAZWA SYSTEMU 3. Dostęp i konfigurację parametrów w menu Okna Czasowe przedstawiono poniżej: System: Nazwy systemowe Skrót Parametr Fabrycznie Zakres Nazwa Systemu System zabezpieczeń Dowolne 16 znaków Edycja nazwy całego systemu to 8 Partycja nr 1 do 8 Partycja 1 do 8 Dowolne 12 znaków ProSYS Instrukcja programowania 27

29 System: Nazwy systemowe Skrót Parametr Fabrycznie Zakres Nazwy kolejnych partycji (1 do 8). Przykład: Poniższy przykład ilustruje sposób definiowania nazwy partycji. Programujemy nazwę partycji 1 jako Teatr: 1. Nacisnąć [1] (partycja 1),a następnie / 2. Naciskać klawisz [2] aż na wyświetlaczu pojawi się litera T; nacisnąć / (raz), aby przesunąć kursor o jedno miejsce w prawo. 3. Naciskać [4] aż na wyświetlaczu pojawi się h; nacisnąć /, nastąpi przesunięcie kursora do następnego znaku 4. Za pomocą klawisza [4] przywołać literę e; nacisnąć /, nastąpi przesunięcie kursora do następnego znaku 5. Naciskając klawisze [5], [7], [8], [9] lub [0] aby zrobić miejsce i nacisnąć / przesuwając kursor do następnego znaku 6. Klawiszem [1] przywołujemy literę J. 7. Użyć elementów tej procedury do przypisania pozostałych etykiet partycji jak opisano w rozdziale Wprowadzanie nazw za pomocą szyfratora LCD na stronie Jeżeli zmieniamy już istniejącą nazwę, dłuższą niż obecna, kolejne znaki wymazujemy zmieniając na spacje (2-krotnie dowolny klawisz 6-0). 1 6 System: Sygnalizacja sabotażu W tym miejscu programujemy sposób reakcji systemu na wykrycie sabotażu szyfratora i/lub modułu rozszerzenia: Aby uzyskać dostęp do menu Sygnalizacja Sabotażu: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [6] aby wejść do opcji menu Sygnalizacja Sabotażu. Na wyświetlaczu pojawi się: SYGNALIZACJA SABOTAśU 5)SYGN/U BUZZ/R 3. Dostęp i konfigurację parametrów w menu Sygnalizacja Sabotażu przedstawiono poniżej: System: Sygnalizacja sabotażu Skrót Parametr Fabrycznie Zakres do 5 Sygnalizacja sabotażu Sygn/U Buzz/R 1 do 5 Ustawienie dźwięku związanego z alarmem sabotażu dotyczy szyfratora i/lub szyfratora. Klawisz Sygnalizacja 28 ProSYS Instrukcja programowania

30 System: Sygnalizacja sabotażu Skrót Parametr Fabrycznie Zakres 1 Cichy 2 Tylko sygnalizatory 3 Tylko buzzery szyfratorów 4 Sygnalizatory i buzzery 5 Sygnalizatory, gdy system uzbrojony, buzzery, gdy rozbrojony ProSYS Instrukcja programowania 29

31 1 7 System: Ustawienia domyślne T/N Fabrycznie: Dozwolony Zakres: Dozwolony/Zabroniony Określamy, czy będzie można przywracać ustawienia fabryczne centrali alarmowej (za pomocą zwory J2 na płycie głównej) po wyłączeniu, a potem włączeniu centrali: Aby uzyskać dostęp do menu Ustawienia domyślne T/N: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [7] aby wejść do opcji menu Ustawienia domyślne T/N. Na wyświetlaczu pojawi się: DOMYŚLNE T/N DOMYŚLNE TAK 3. Wybrać jedną z poniższych opcji: DOZWOLONY: W przypadku wykonania opisanej w Rozdziale 4 (Patrz: Powrót do nastaw fabrycznych) procedury, centrala przywraca wszystkie parametry programowe do nastaw fabrycznych (również kody użytkownika i instalatora). ZABRONIONY: Po wyłączeniu zasilania centrali, zwarciu zwory J2 i ponownym włączeniu zasilania, wyzerowany zostaje tylko czas i data systemowa centrali. Powrót do nastaw fabrycznych będzie możliwy tylko w przypadku zaprogramowania w tej pozycji parametru Dozwolony. 1 8 System: Info serwisu Wprowadzamy informację o serwisie technicznym, która w dowolnym momencie może zostać przywołana na ekran wyświetlacza przez użytkownika systemu. Aby uzyskać dostęp do menu Info serwisu: 1. Wejść do menu System, jak opisano na stronie W menu System wybrać [8] aby wejść do opcji menu Info serwisu. Na wyświetlaczu pojawi się: INFO SERWISU 1)NAZWA SERWISU 3. Dostęp i konfigurację parametrów w menu Okna Czasowe przedstawiono poniżej: System: Info serwisu Skrót Parametr Fabrycznie Zakres Nazwa serwisu ProSYS Security Dowolne 16 znaków Pozwala na wprowadzenie i/lub edytowanie nazwy stacji monitorujące (SM). Dodatkowe informacje o tym, jak wprowadzić nazwę znajdują się w rozdziale Wprowadzanie nazw za pomocą szyfratora LCD na stronie Tel. serwisu System Dowolne 16 znaków Możemy wprowadzić nr telefonu serwisu (lub inne informacje). 30 ProSYS Instrukcja programowania

32 1 9 System: Wersja systemu Menu Wersja systemu zawiera informacje o aktualnej wersji systemu. Aby uzyskać dostęp do menu Wersja systemu: 1. Wejść do menu System, jak opisano na stronie Z poziomu menu System, po naciśnięciu klawisza [9] na wyświetlaczu pojawi się numer wersji systemu i suma kontrolna programu. ProSYS Instrukcja programowania 31

33 2 Linie alarmowe Menu Linie służy do definiowania wszystkich parametrów linii alarmowych systemu. Możliwe są dwa sposoby programowania atrybutów linii: definiowanie kolejno wszystkich parametrów dla każdej linii alarmowej, lub przypisywanie linii do danej kategorii za pomocą pod-menu: Partycje/Grupy, Typy linii, Sygnalizacja, Sposób działania, Czas reakcji, Linie współzależne, Nazwy. Po uzyskaniu dostępu do menu Linie alarmowe z menu głównego Programowania Instalatora uzyskuje się dostęp do następujących podmenu: 2 1 Linie kolejno, str Partycje/Grupy str Typ linii, str Sygnalizacja, str Sposób działania, str Czas reakcji, str Linie współzależne, str Nazwy linii, str Narzędzia, str Różne, str. 57 Wejście do menu Linie alarmowe: Wchodzimy do menu Programowanie Instalatora, naciskamy klawisz [2] lub naciskamy klawisze / lub / dopóki nie znajdziemy numeru [2] Linie i następnie przyciskamy /. Wyświetli się pierwsze podmenu: SEKCJA:LINIE 1)LINIE KOLEJNO Jesteśmy w menu Linie alarmowe i możemy uzyskać dostęp do podmenu, jak opisano w tym rozdziale. 2 1 Linie alarmowe: Linie kolejno Menu Linie kolejno zawierają parametry umożliwiające zaprogramowanie następujących parametrów: Przydział do Partycji Grupy 32 ProSYS Instrukcja programowania

34 Typ Sygnalizację Sposób działania Czas reakcji Nazwę Poniżej przedstawiamy procedurę programowania linii z menu Linie kolejno. Wejście do menu Linie kolejno: 1. Wchodzimy do menu Linie, jak opisano na stronie W menu Linie naciskamy klawisz [1] aby uzyskać dostęp do opcji menu Linie kolejno. Wyświetlacz pokaże: UWAGI: LINIE KOLEJNO: LINIA#=001(mm:zz) Zapis mm:zz, mm = numer modułu linii, zz = numer kolejny linii w tym module. W przypadku centrali ProSYS 128, numer linii będzie 3-cyfrowy (zzz). Np., linia nr 1 będzie wyświetlana jako Wprowadzamy 2-cyfrowy numer linii, od której chcemy rozpocząć programowanie (np. 01) i zatwierdzamy wybór klawiszem / Następuje przejście do definiowania partycji: P= L=XX T... UWAGI: Zapis XX w zapisie Z=XX oznacza numer linii. W systemach wielostrefowych jedną linię można przydzielić do kilku partycji. System niepodzielony na partycje wyświetlany jest jako system z jedną partycja (partycja nr 1). 4. Klawiszami [1] do [8] przełączamy przyporządkowanie danej linii do odpowiednich partycji: [T] TAK i [N] NIE. 5. Po dokonaniu przyporządkowania naciskamy / przejście do definicji grup. 6. Grupę wybieramy za pomocą klawiszy / lub /, klawisz / lub klawisze A/B/C/D przełączają stan przyporządkowania: [T] (TAK należy); [N] (NIE nie należy), następnie zatwierdzamy wybór klawiszem / : GRUPA = ABCD L= Po naciśnięciu / przechodzimy do definicji typu linii. ProSYS Instrukcja programowania 33

35 8. Aby zaprogramować Typ linii oraz kolejne atrybuty, w każdym przypadku wybieramy właściwą opcję (szczegóły nt. dostępnych opcji dla poszczególnych kategorii patrz dalsza część instrukcji): Typ linii: po wybraniu typu naciskamy /. Sygnalizacja: wybieramy sposób sygnalizacji i naciskamy /. Sposób działania: wybieramy właściwy i naciskamy /. Czas reakcji: wybieramy i naciskamy /. Nazwa: programujemy nazwę i zatwierdzamy klawiszem /. WAŻNE: Jeżeli używamy metody Linie kolejno, dostęp do poszczególnych parametrów linii jest sekwencyjny (w opisanej wyżej kolejności). Po zaprogramowaniu parametrów linii nr 1 przechodzimy do parametrów kolejnej linii, itd. Aby zaprogramować parametry danej linii sposobem Linie kolejno, należy koniecznie przejść cały cykl dla danej linii. Wyjście z programowania parametrów przed ekranem programowania nazwy linii spowoduje, że nie zostaną zmienione żadne parametry ostatnio definiowanej linii. Po dokonaniu ew. zmian nazwy linii i zatwierdzeniu klawiszem / szyfrator wydaje jednosekundowy dźwięk potwierdzenia (zmiany dla danej linii zapisane). Jak wspomniano wcześniej, można programować wybrane parametry dla wybranych linii opis sposobu postępowania zamieszczamy poniżej: [2] Partycje/Grupy, str. 35 [3]Typ linii, str. 35 [4] Sygnalizacja, str. 42 [5] Sposób działania, str. 44 [6] Czas reakcji, str. 45 [8] Nazwy linii, str ProSYS Instrukcja programowania
