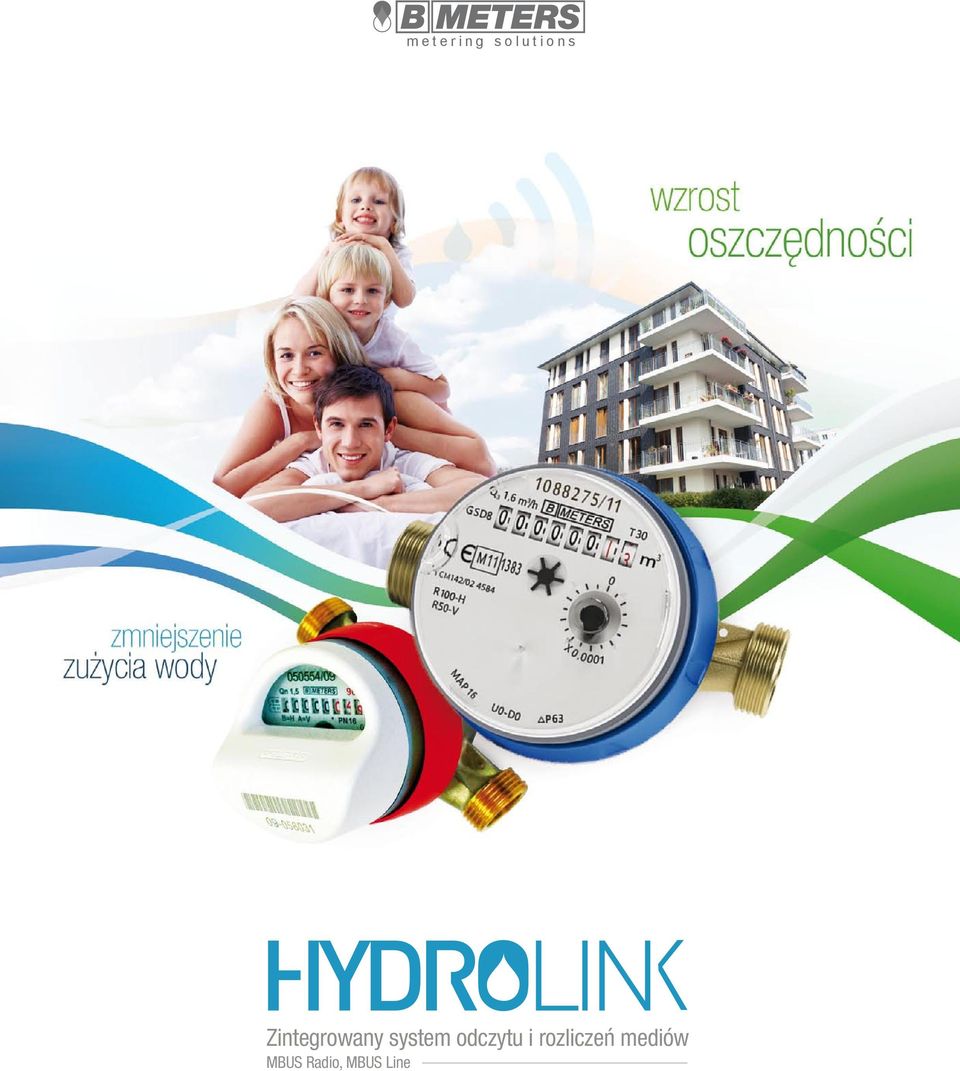

1 precyzja pomiaru m e t er g s o l u t i o n s Ztegrowany system odczytu i rozliczeń mediów MBUS Radio, MBUS Le

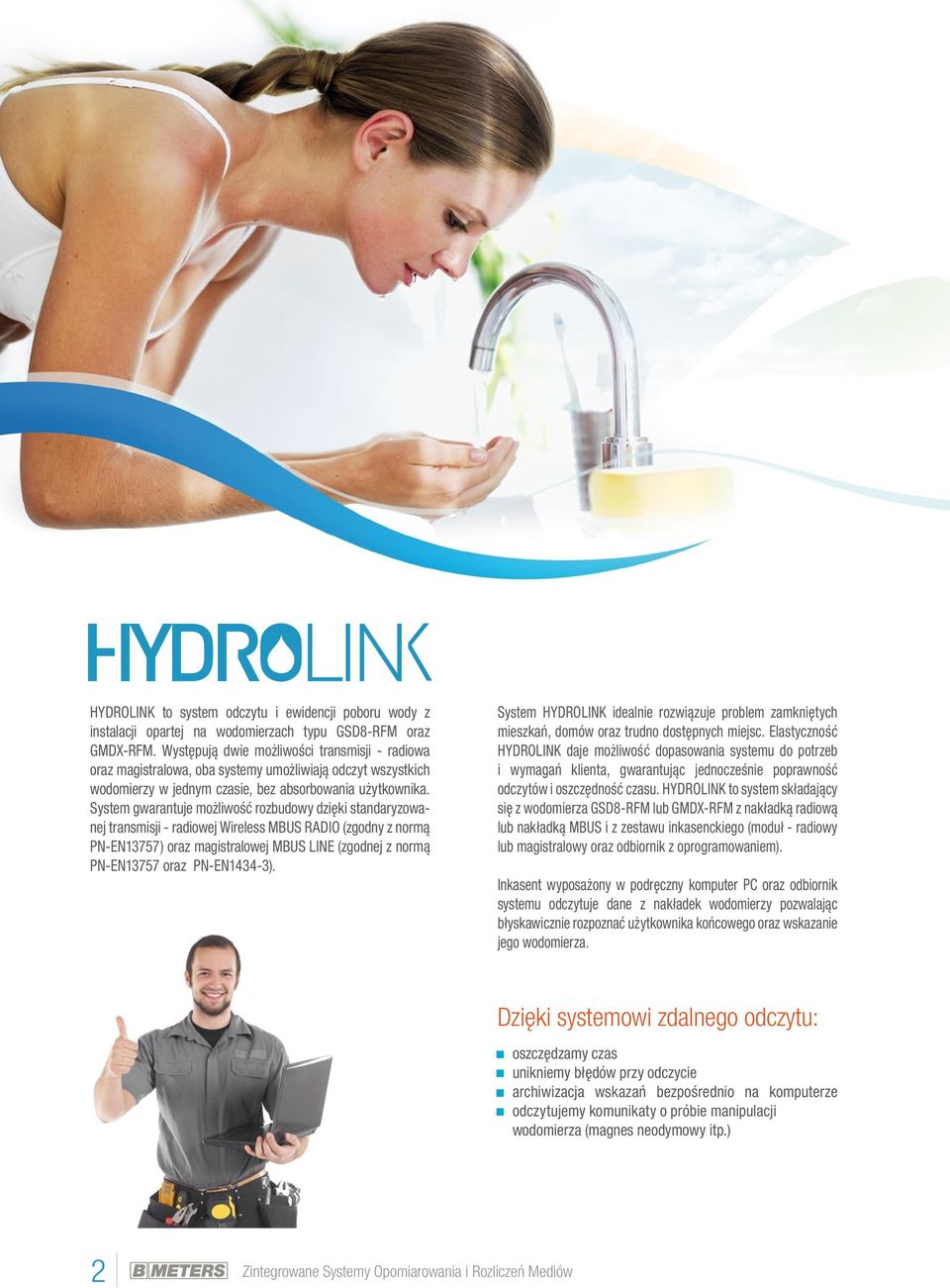

2 HYDROLINK to system odczytu i ewidencji poboru wody z stalacji opartej na wodomierzach typu GSD8-RFM oraz GMDX-RFM. Występują dwie możliwości transmisji - radiowa oraz magistralowa, oba systemy umożliwiają odczyt wszystkich wodomierzy w jednym czasie, bez absorbowania użytkownika. System gwarantuje możliwość rozbudowy dzięki standaryzowanej transmisji - radiowej Wireless MBUS (zgodny z normą PN-EN13757) oraz magistralowej MBUS LINE (zgodnej z normą PN-EN13757 oraz PN-EN1434-3). System HYDROLINK idealnie rozwiązuje problem zamkniętych mieszkań, domów oraz trudno dostępnych miejsc. Elastyczność HYDROLINK daje możliwość dopasowania systemu do potrzeb i wymagań klienta, gwarantując jednocześnie poprawność odczytów i oszczędność czasu. HYDROLINK to system składający się z wodomierza GSD8-RFM lub GMDX-RFM z nakładką radiową lub nakładką MBUS i z zestawu kasenckiego (moduł - radiowy lub magistralowy oraz odbiornik z oprogramowaniem). Inkasent wyposażony w podręczny komputer PC oraz odbiornik systemu odczytuje dane z nakładek wodomierzy pozwalając błyskawicznie rozpoznać użytkownika końcowego oraz wskazanie jego wodomierza. Dzięki systemowi zdalnego odczytu: oszczędzamy czas unikniemy błędów przy odczycie archiwizacja wskazań bezpośrednio na komputerze odczytujemy komunikaty o próbie manipulacji wodomierza (magnes neodymowy itp.) 2 Ztegrowane Systemy Opomiarowania i Rozliczeń Mediów

3 Zasada działania systemu Nowej generacji moduł na wodomierz jednostrumieniowy i wielostrumieniowy, suchobieżny umożliwiają odczyt wskazań wodomierza, poprzez skanowanie wskaźnika ruchu przez czujniki optoelektroniczne. Wyklucza to wszelkie możliwości błędnego pomiaru oraz uwzględnia przy pomiarze wsteczny przepływ wody przez wodomierz. Dodatkowo konstrukcja nakładki zapewnia wysoką wydajność, łatwy montaż i duży zasięg odczytu. Oprogramowanie Hydrolk jest kompatybilne z Wdows XP, Vista lub 7. Występuje możliwość pełnej tegracji z oprogramowaniem rozliczeniowym, umożliwiając wygodny odczyt danych i zarządzanie nimi z dowolnego pulpitu admistracyjnego. Opis funkcji oprogramowania HYDROLINK: Numer seryjny wodomierza Data odczytu Pełny rozbiór wody w m 3 Pełny rozbiór wody za 12 miesięcy w m 3 Rozbiór wody przepływu wstecznego w m 3 Możliwość odczytu stanów wybranego wodomierza Możliwość eksportu pliku do formatu csv, xml i dbf, co umożliwia eksport do baz danych, arkuszy kalkulacyjnych i tegrację z systemami rozliczeniowymi Transmisja danych w określonym termie Alarmy: Przyłożenie magnesu neodymowego Próba oszukania czujnika lub błąd czujnika IR Przepływ wsteczny Niski poziom baterii (<1 roku) Demontaż modułu Przekroczenie przepływu maksymalnego Qmax Brak przyrostu wskazań w okresie miesięcznym Wykrycie ciągłego przepływu - przecieki Budynki własności publicznej Posiadłości prywatne Zakłady przemysłowe Budynki wielorodzne 3

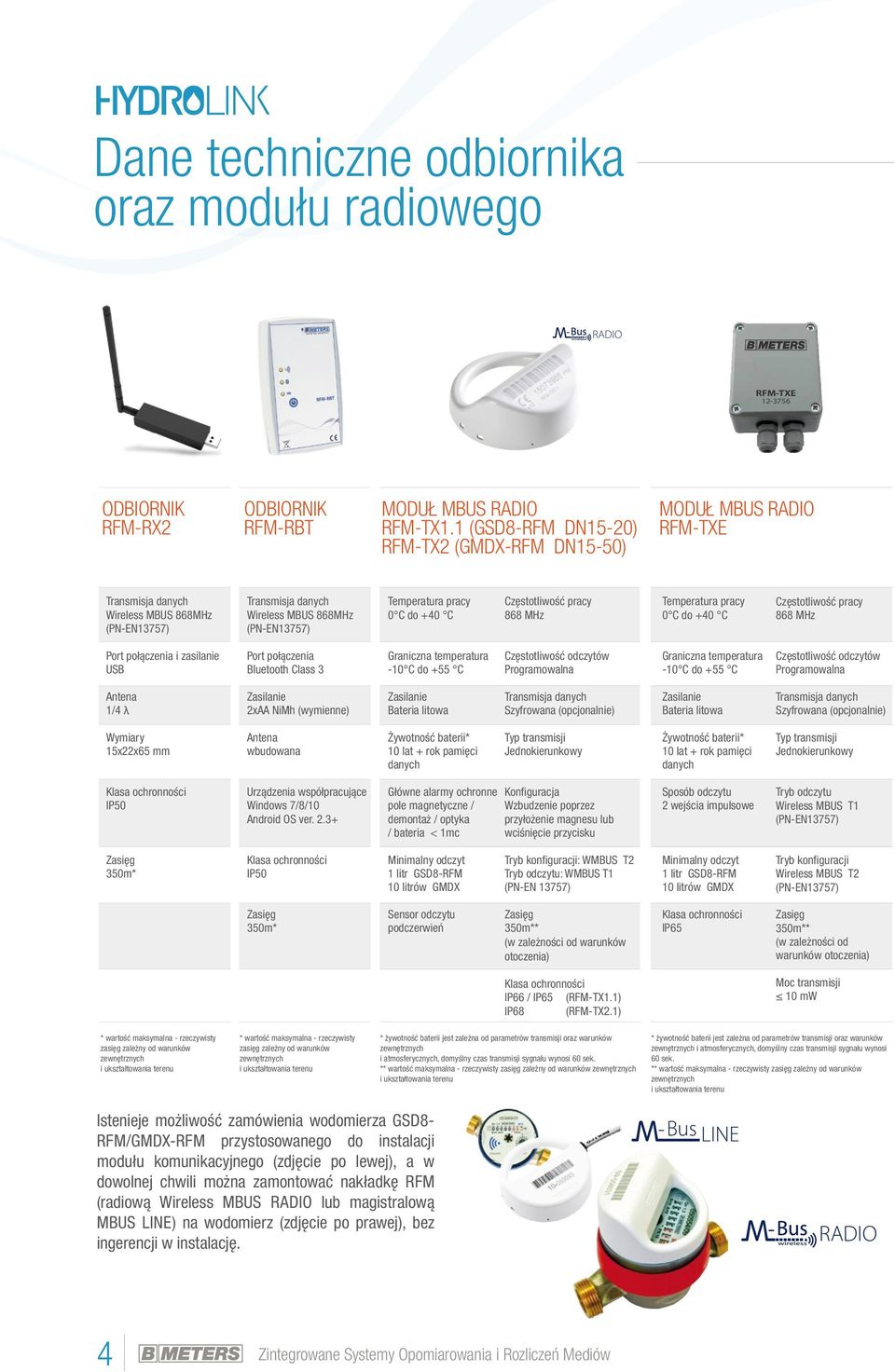

4 Dane techniczne odbiornika oraz modułu radiowego RFM-TXE ODBIORNIK RFM-RX2 ODBIORNIK RFM-RBT MODUŁ MBUS RFM-TX1.1 (GSD8-RFM DN-) RFM-TX2 (GMDX-RFM DN-50) MODUŁ MBUS RFM-TXE Transmisja danych Wireless MBUS 868MHz (PN-EN13757) Transmisja danych Wireless MBUS 868MHz (PN-EN13757) Temperatura pracy 0 C do +40 C Częstotliwość pracy 868 MHz Temperatura pracy 0 C do +40 C Częstotliwość pracy 868 MHz Port połączenia i zasilanie USB Port połączenia Bluetooth Class 3 Graniczna temperatura -10 C do +55 C Częstotliwość odczytów Programowalna Graniczna temperatura -10 C do +55 C Częstotliwość odczytów Programowalna Antena 1/4 λ Zasilanie 2xAA NiMh (wymienne) Zasilanie Bateria litowa Transmisja danych Szyfrowana (opcjonalnie) Zasilanie Bateria litowa Transmisja danych Szyfrowana (opcjonalnie) Wymiary x22x65 Antena wbudowana Żywotność baterii* 10 lat + rok pamięci danych Typ transmisji Jednokierunkowy Żywotność baterii* 10 lat + rok pamięci danych Typ transmisji Jednokierunkowy IP50 Urządzenia współpracujące Wdows 7/8/10 Android OS ver Główne alarmy ochronne pole magnetyczne / demontaż / optyka / bateria < 1mc Konfiguracja Wzbudzenie poprzez przyłożenie magnesu lub wciśnięcie przycisku Sposób odczytu 2 wejścia impulsowe Tryb odczytu Wireless MBUS T1 (PN-EN13757) Zasięg 350m* IP50 Mimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Tryb konfiguracji: WMBUS T2 Tryb odczytu: WMBUS T1 (PN-EN 13757) Mimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Tryb konfiguracji Wireless MBUS T2 (PN-EN13757) Zasięg 350m* Sensor odczytu podczerwień Zasięg 350m** (w zależności od warunków otoczenia) IP65 Zasięg 350m** (w zależności od warunków otoczenia) IP66 / IP65 (RFM-TX1.1) IP68 (RFM-TX2.1) Moc transmisji 10 mw * wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych i ukształtowania terenu * wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych i ukształtowania terenu * żywotność baterii jest zależna od parametrów transmisji oraz warunków zewnętrznych i atmosferycznych, domyślny czas transmisji sygnału wynosi 60 sek. ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych i ukształtowania terenu * żywotność baterii jest zależna od parametrów transmisji oraz warunków zewnętrznych i atmosferycznych, domyślny czas transmisji sygnału wynosi 60 sek. ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych i ukształtowania terenu Istenieje możliwość zamówienia wodomierza GSD8- RFM/GMDX-RFM przystosowanego do stalacji modułu komunikacyjnego (zdjęcie po lewej), a w dowolnej chwili można zamontować nakładkę RFM (radiową Wireless MBUS lub magistralową MBUS LINE) na wodomierz (zdjęcie po prawej), bez gerencji w stalację. 4 Ztegrowane Systemy Opomiarowania i Rozliczeń Mediów

5 Ztegrowany, przewodowy system zdalnego odczytu MBUS MODUŁ MBUS RFM-MB1 (GSD8-RFM DN-) RFM-MB2 (GMDX-RFM DN-50) Zasilanie z magistrali MBUS Przewód 2-żyłowy, 3 metrowy Zasilanie awaryjne bateria - rok od odłączenia od sieci Protokół transmisji MBUS (PN-EN ) Adres MBUS programowalny Wyświetlane dane adres MBUS producent urządzenia typ urządzenia alarmy i ostrzeżenia zużycie wody Mimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Częstotliwość odczytów Programowalna Sensor odczytu podczerwień Alarmy demontaż modułu żywotność baterii < 1 miesiąc przyłożenie magnesu przepływ wsteczny przekroczenie Qmax IP65 Protokół transmisji MBUS jest stosowany do zdalnego odczytu wskazań urządzeń pomiarowych każdego rodzaju (liczniki ciepła, gazu, energi itd.). Sieć MBUS pozwala na połączenie nawet do 250 urządzeń oraz odczyt wskazań każdego z nich poprzez jednostkę centralną (MBUS MASTER). Jednostka centralna pozwala na zdalny odczyt oraz łatwą transmisję danych do komputera PC. Moduł BMETERS RFM-MB pozwala na bezpośrednie podłączenie wodomierza do sieci MBUS, przez co możemy wyelimować urządzenie konwertujące sygnał impulsowy na sygnał MBUS. Poprzez zastosowanie modułów RFM-MB nie ma potrzeby stosowania podwojonej liczby urządzeń, a zyskujemy przy tym czas przy programowaniu modułów MBUS oraz uzyskujemy łatwość stalacji za pomocą kompaktowego rozwiązania: wodomierz + moduł MBUS. 5

6 Woda zimna 0-30 C Woda ciepła C R0-H, R100-H, -V 5-letnia gwarancja Przystosowanie do systemu odczytu Hydrolk D L l Typowa krzywa błędów wirnika wodomierza błędy w H GSD8-RFM Na życzenie klienta wodomierz może być wyposażony w: pierścień antymagnetyczny wskaźnik pola MFI hermetyczne liczydło moduł systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE. H1 Średnica Przepływ maksymalny Przepływ nomalny DN Q4 Q3 m³/h m³/h 1/ / R0-H ±2% Q R100-H ±2% Q V ±2% Q Przezroczysta osłona Uszczelka Mechanizm liczydła Odczyt Maks. ciśnienie pracy G m max l m³ bar Mosiężna płyta uszczelniająca Pierścień zabezpieczający L Wirnik I Uszczelka Sworzeń H H1 (Radio) Filtr Korpus mosiężny H1 (MBUS) 81 Waga ze śrub. kg Waga bez śrub. kg Krzywe strat ciśnień dla wodomierzy Ø i Ø strata ciśnienia Ø Q3 1,6 Ø Q3 2,5 Ø Q3 4,0 Norma CEE przepływ w m 3 /h Q1 Q2 1% Q4 4% Q4 Q4 6 Ztegrowane Systemy Opomiarowania i Rozliczeń Mediów

7 H Woda zimna 0-30 C (wersja wg ISO 4064) Woda ciepła C (wersja wg MID) Klasa B-H (wersja wg ISO 4064) -H (wersja wg MID) Transmisja magnetyczna Odczyt bezpośredni Przystosowanie do systemu odczytu Hydrolk GMDX-RFM Na życzenie klienta wodomierz może być wyposażony w : pierścień antymagnetyczny wskaźnik pola MFI moduł systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE. H1 D Średnica DN 1/ / / L I Przepływ maksymalny Qt m³/h Przepływ nomalny Q3 m³/h 1,5 2,5 3,5 Odczyt ±2% Q2 m max l m³ Maks. ciśnienie pracy bar Wg dyrektywy MID 04/22/WE Średnica Przepływ maksymalny Przepływ nomalny DN Q4 Q3 m³/h m³/h 1/ / / G L / / / /2 300 ±2% Q I H B Waga kg Zakres pomiarowy Odczyt Maks. ciśnienie pracy Q3/Q1 m max l m³ bar Typowa krzywa błędów wirnika wodomierza Plomba ołowiana Pierścień mosiężny Ruchoma uszczelka Pierścień Szkło Mechanizm liczydła błędy w Górny magnes Norma CEE Uszczelka Org Uszczelka Org Sworzeń Rozdzielnik strumieni Filtr Śruba regulacyjna Uszczelka Wkręt regulacyjny Osłona liczydła Wirnik Uszczelka Org Korpus mosiężny Qm Qt 1% Qmax 4% Qmax Krzywe strat ciśnień dla wodomierzy Ø do Ø 50 strata ciśnienia metr bar ,9 8 0,8 7 0,7 6 0,6 5 0,5 4 0,4 3 0,3 2 0,2 1 Ø Ø Ø25 Ø32 Ø40 Ø50 1 0, przepływ w m 3 /h 7

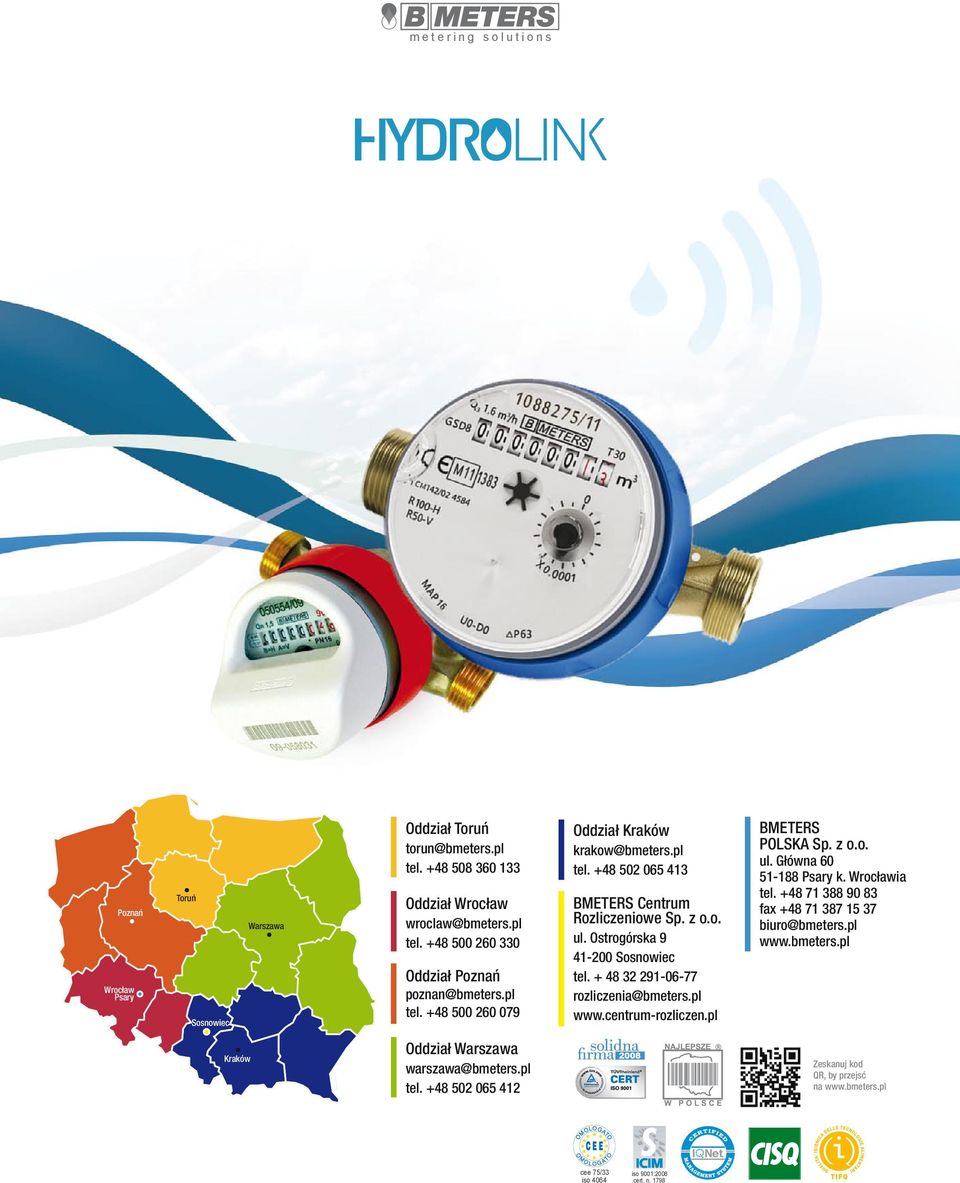

8 m e t erg solu t ion s Poznań Wrocław Psary Toruń Sosnowiec Warszawa Oddział Toruń torun@bmeters.pl tel Oddział Wrocław wroclaw@bmeters.pl tel Oddział Poznań poznan@bmeters.pl tel Oddział Kraków krakow@bmeters.pl tel BMETERS Centrum Rozliczeniowe Sp. z o.o. ul. Ostrogórska Sosnowiec tel rozliczenia@bmeters.pl BMETERS POLSKA Sp. z o.o. ul. Główna Psary k. Wrocławia tel fax biuro@bmeters.pl Kraków Oddział Warszawa warszawa@bmeters.pl tel Zeskanuj kod QR, by przejsć na cee 75/33 iso 4064 iso 9001:08 cert. n. 1798
