ZETOR Niniejszy prezentowany Państwu Aneks do Instrukcji obsługi, zapozna Państwa z różnicami w zakresie obsługi i konserwacji ciągników linii

Transkrypt

1

2

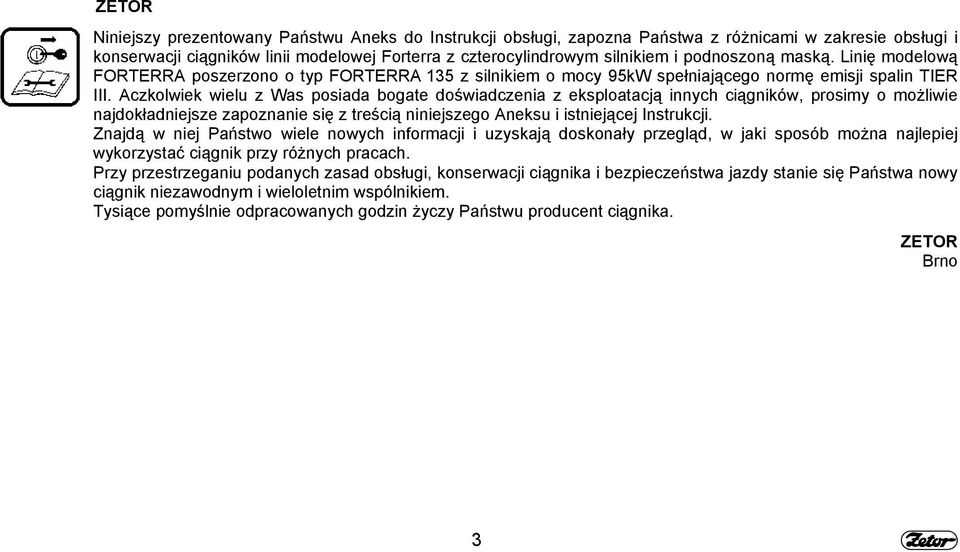

3 ZETOR Niniejszy prezentowany Państwu Aneks do Instrukcji obsługi, zapozna Państwa z różnicami w zakresie obsługi i konserwacji ciągników linii modelowej Forterra z czterocylindrowym silnikiem i podnoszoną maską. Linię modelową FORTERRA poszerzono o typ FORTERRA 135 z silnikiem o mocy 95kW spełniającego normę emisji spalin TIER III. Aczkolwiek wielu z Was posiada bogate doświadczenia z eksploatacją innych ciągników, prosimy o możliwie najdokładniejsze zapoznanie się z treścią niniejszego Aneksu i istniejącej Instrukcji. Znajdą w niej Państwo wiele nowych informacji i uzyskają doskonały przegląd, w jaki sposób można najlepiej wykorzystać ciągnik przy różnych pracach. Przy przestrzeganiu podanych zasad obsługi, konserwacji ciągnika i bezpieczeństwa jazdy stanie się Państwa nowy ciągnik niezawodnym i wieloletnim wspólnikiem. Tysiące pomyślnie odpracowanych godzin życzy Państwu producent ciągnika. ZETOR Brno 3

4 Informacje o danych technicznych, konstrukcji, wyposażeniu, materiale, wyglądzie zewnętrznym są aktualne w chwili druku. Producent zastrzega sobie prawo do zmian. 4

5 Strona ZAPOZNANIE SIĘ Z CIĄGNIKIEM... 7 *Regulacia kierownicy... 7 *Regulowana kierownica... 7 Przełączniki, wyłączniki i dźwignie... 8 NAPĘD MASZYN ROLNICZYCH... 9 Tylny Wał Odbioru mocy (WOM)... 9 UKŁAD HYDRAULICZNY *Szybkozłącza z ujęciami wycieków DODATKOWE OBCIĄŻNIKI Obciążnik przedniego trzypunktowego układu zawieszenia WSKAZÓWKI DOTYCZĄCE OBSŁUGI TECHNICZNEJ Otwieranie maski Uzupełnianie płynu hamulcowego Zbiornik oleju hydrostatycznego układu kierowniczego 12 OBSŁUGA TECHNICZNA CIĄGNIKA Czynności wykonywane poza okresem 500 mtg, Forterra 135, silnik Oleje do przedniego wału odbioru mocy e Oleje w skrzyni biegów i przekładni głównej Producent Oleje do przedniego mostu napędowego Olej do hydrostatycznego układu kierowniczego dla ciągników Smar plastyczny dla ciągnika Płyny do hamulców hydraulicznych ciągników GŁÓWNE PARAMETRY TECHNICZNE Dane techniczne silników ciągników FORTERRA Nośność tylnych opon SPIS TREŚCI 5 Nośność przednich opon...21 Dozwolone kombinacje kół ciągników...22 Moc...23 Siła podnoszenia trzypunktowego układu zawieszenia 23 SKOROWIDZ... 25

6 6

7 ZAPOZNANIE SIĘ Z CIĄGNIKIEM W1 *REGULACIA KIEROWNICY Regulacja kąta pochylenia kierownicy Regulacji dokonuje się przechylając kierownicę po odbezpieczeniu obrotowej dźwigni aretującej (1) w kierunku zaznaczonym strzałką. Po ustawieniu kierownicy dźwignią (1) zabezpieczamy ją przekręcając dźwignię aretującą w kierunku przeciwnym do strzałki. F205 *REGULOWANA KIEROWNICA Regulowana kolumna kierownicy umożliwia regulowanie kąta pochylenia i wysokości kierownicy. Regulacja wysokości kierownicy Regulacji dokonuje się wsuwając lub wysuwając kierownicę, po odbezpieczeniu obrotowej dźwigni aretującej (1), w kierunku zaznaczonym strzałką. Po ustawieniu kierownicy dźwignią (1) zabezpieczamy ją przekręcając dźwignię aretującą w kierunku przeciwnym do strzałki. Regulacja kąta pochylenia kierownicy Regulacji dokonuje się przechylając kierownicę po odbezpieczeniu obrotowej dźwigni aretującej (2) w kierunku zaznaczonym strzałką. Po ustawieniu kierownicy dźwignią (2) zabezpieczamy ją przekręcając dźwignię aretującą w kierunku przeciwnym do strzałki. 7

8 ZAPOZNANIE SIĘ Z CIĄGNIKIEM PRZEŁĄCZNIKI, WYŁĄCZNIKI I DŹWIGNIE a - Przełącznik świateł (wyłączone, parkowania główne) b - Przełącznik świateł mijania na masce ciągnika i świateł roboczych na kabinie ciągnika c - Wyłącznik świateł przeciwmgielnych (wyłącz - załącz). Włączenie światła przeciwmgielnego sygnalizuje podświetlenie odpowiedniego symbolu na wyłączniku. d - Wyłącznik tylnego światła roboczego (wyłącz - załącz). Włączenie jest sygnalizowane przez podświetlenie odpowiedniego symbolu na wyłączniku. e - Wyłącznik świateł ostrzegawczych f - Wyłącznik przedniego mostu napędowego. Załączenie przedniego mostu napędowego jest sygnalizowane przez podświetlenie odpowiedniego symbolu na wyłączniku. g - Wyłącznik lampy ostrzegawczej (wyłącz - załącz) h - wyłączniki reflektorów roboczych w masce (wyłączone - włączone) i - Wyłącznik preselekcji powielacza momentu obrotowego j - Przycisk blokady mechanizmu różnicowego k - Wyłącznik pracy silnika (stopping device) l - Przełącznik kierunkowskazów, świateł mijania i świateł drogowych oraz sygnału akustycznego i świetlnego m - Stacyjka WXF101 8

9 NAPĘD MASZYN ROLNICZYCH W5 TYLNY WAŁ ODBIORU MOCY (WOM) Oznaczenie obrotów 750/1000 jest zastąpione oznaczeniem 540E/1000, parametry zostają takie same. 9

10 UKŁAD HYDRAULICZNY W4 *SZYBKOZŁĄCZA Z UJĘCIAMI WYCIEKÓW Na życzenie można zainstalować system ujęć oleju resztkowego. Zbiornik należy okresowo sprawdzać, czy nie jest pełny, olej w razie potrzeby usunąć w ekologiczny sposób. 10

11 DODATKOWE OBCIĄŻNIKI W6 OBCIĄŻNIK PRZEDNIEGO TRZYPU- NKTOWEGO UKŁADU ZAWIESZENIA Materiał Waga obciążnika (kg) betonowy 290 żeliwny

12 WSKAZÓWKI DOTYCZĄCE OBSŁUGI TECHNICZNEJ OTWIERANIE MASKI Otwarcie maski: maskę należy odblokować przez pociągnięcie za cięgło (1) w kierunku wskazówki. Maskę chwycić i podnieść. Maska następnie sama się otworzy dzięki amortyzatorowi gazowemu. W uniesionym położeniu maska jest podpierana przez ten teleskop gazowy. Zamknięcie maski: maskę podciągnąć taśmą, chwycić w miejscu strzałek i zatrzasnąć w dół, aż zaskoczy zamek maski. Przy mocnym uderzeniu przednią maską może dojść do uszkodzenia włókien żarówek reflektorów umieszczonych w przedniej masce. W2 D401 W3 UZUPEŁNIANIE PŁYNU HAMULCOWEGO Zbiorniczek jest dostępny po wymontowaniu prawego tylnego boku maski. Poziom płynu hamulcowego należy utrzymywać w przedziale od 3/4 pojemności zbiorniczka (maksymalny poziom) do 1/2 pojemności zbiornika (minimalny poziom). Podczas manipulowania płynem hamulcowym należy utrzymywać bezwzględną czystość. Poziom płynu należy sprawdzać codziennie przed rozpoczęciem jazdy. 12 ZBIORNIK OLEJU HYDROSTATYCZNEGO UKŁADU KIEROWNICZEGO Zbiornik jest dostępny po otwarciu maski. Znajduje się w przedniej części po lewej stronie ciągnika. Miarką kontrolną (A) sprawdzić poziom oleju w zbiorniku hydrostatycznego układu kierowniczego, poziom oleju należy utrzymywać między kreskami MIN. a MAX., patrz rys. (A). W razie potrzeby uzupełnić olej po zdemontowaniu nakrętki (1) i zdjęciu wieczka zbiornika.

13 OBSŁUGA TECHNICZNA CIĄGNIKA CZYNNOŚCI WYKONYWANE POZA OKRESEM 500 MTG, FORTERRA 135, SILNIK 1605 w przypadku nowego ciągnika lub ciągnika po remoncie kapitalnym stan licznika mtg następnie zawsze po przepracowaniu.mtg Kontrola i regulacja luzu zaworowego o o 2000 Kontrola ciśnienia otwarcia wtryskiwaczy i działania dysz wtryskowych Wymiana węży hydrostatycznego układu kierowniczego o 3000 co 3500 mtg lub co 4 lata Kontrola zbieżności kół przednich o

14 OBSŁUGA TECHNICZNA CIĄGNIKA OLEJE DO PRZEDNIEGO WAŁU ODBIORU MOCY E Producent Oznaczenie oleju Shell Donax TX BP Autran DX III Fluid 9 Esso ATF E Castrol Transmax S Elf Elfmatic G2 Syn Elfmatic G3 FINA Finamatic HP Finamatic S6726 Mobil Mobil ATF Texaco Texamatic 7045 Valvoline ATF Dextron II-E Beverol Dextron II-E (Fina)matic HP JD Hygard JDMJ 20C Total Fluide AT42 Fluidematic Syn MOL ATF 3G 14

15 OBSŁUGA TECHNICZNA CIĄGNIKA OLEJE W SKRZYNI BIEGÓW I PRZEKŁADNI GŁÓWNEJ TAB. 2 Producent Oznaczenie oleju Klasa lepkości SAE Klasa jakości API Shell Shell Donax TD 80W GL-4 Shell spirax GX 80W GL-4 Aral EP 80 80W GL-4 Fluid HGS 80W GL-4 Super Traktoral 10W - 30 GL-4 Esso Torque Fluid 62 80W GL-4 Paramo Pardubice Mogul Trans 80 80W GL-4 Mogul Traktol UTTO/EKO 80W GL-4 Gyrol - UTTO 80W GL-4 Gyrol 80W 80W GL-4 ÖMV Austromatic HGN 80W GL-4 Gear Oil EC 4 80W - 85 GL-4 Austrotrac 10W - 40 GL-4 Austrotrac 10W - 30 GL-4 Fuchs Titan Hydramot 1030MC 10W - 30 GL-4 Renolin G W GL-4 MOL Farm NH Ultra (UTTO) 80W GL-4 ORLEN OIL Hipol 6 80W GL-4 15

16 OBSŁUGA TECHNICZNA CIĄGNIKA OLEJE DO PRZEDNIEGO MOSTU NAPĘDOWEGO Producent Oznaczenie oleju Klasa lepkości SAE Klasa jakości API Shell Spirax AX 80W - 90 GL-5 Aral Fluid HGS 80W GL-4 Agip Rotra Multi THT 80W GL-4 Esso Torque Fluid 62 80W GL-4 Fuchs Titan Supergear 80W - 90 GL-4/GL-5 Titan Hydramot 1030MC 10W - 30 GL-4 Titan Renep 8090MC 80W - 90 GL-4/GL-5 ÖMV Gear Oil LS 85W - 90 GL-5 MOL Hykomol K 80W-90 80W - 90 GL-5 ORLEN OIL Platinum Gear 80W-90 80W - 90 GL-5 OLEJ DO HYDROSTATYCZNEGO UKŁADU KIEROWNICZEGO DLA CIĄGNIKÓW Producent Oznaczenie oleju Klasyfikacja Shell TELLUS DO 32 HLP DIN Aral Vitam DE 32 HLP DIN Fuchs RENOLIND10VG32 HLP DIN ÖMV Hyd HLP 32 HLP DIN PARAMO MOGUL H-LPD 32 HLP DIN MOGUL HM 32 HLP DIN MOL Hydro HV 32 HVLP DIN ORLEN OIL Hydrol L-HM 32 HLP DIN Hydrol L-HM 46 HLP DIN

17 OBSŁUGA TECHNICZNA CIĄGNIKA SMAR PLASTYCZNY DLA CIĄGNIKA Typ Klasyfikacja Shell retinax HD2 DIN KP 2 K-20 MOGUL LA 2 ISO 6743/9 CCEB 2/3, ISO - L - XBCEA 2 MOGUL LV 2M ISO 6743/9 CCEB 2/3 ÖMV signum DIN K 2 C-30 MOL Liton LT 2EP ORLEN OIL Liten Premium ŁT-4 EP2 PŁYNY DO HAMULCÓW HYDRAULICZNYCH CIĄGNIKÓW Typ Klasyfikacja Shell Donax YB SAE J 1703, ISO 4925 Synthol 205 PND , ISO 4925, SAE - J 1703 Fuchs Stopred SAE - J 1703 Brake Fluid DOT 4 ISO 4925, SAE - J 1703 EVOX DOT 4+ ISO 4925/4 SAE - J 1704 UWAGA! Płyn nie jest przeznaczony do warunków arktycznych! Płyn hamulcowy należy wymieniać co dwa lata bez względu na ilość motogodzin! Płyny o tej samej klasyfikacji można wzajemnie mieszać. 17

18 GŁÓWNE PARAMETRY TECHNICZNE DANE TECHNICZNE SILNIKÓW CIĄGNIKÓW FORTERRA 135 Typ ciągnika FORTERRA 135 Typ silnika Z 1605 Rodzaj silnika Diesla, czterosuwowy, turbodoładowany z intercoolerem Wykonanie silnika rzędowy, stojący, chłodzony wodą Liczba cylindrów 4 Pojemność skokowa cm Średnica cylindra / skok tłoka mm 105x120 Znamionowa prędkość obrotowa obr/min 2200 Kolejność wtrysku Stopień sprężania 17,8 : 1 Maksymalna prędkość obrotowa obr/min 2460 Prędkość obrotowa biegu jałowego obr/min 800 ± 25 Moc netto przy znamionowej prędkości obrotowej kw 95 Jednostkowe zużycie paliwa przy podanej mocy (2 200 ot/min) g.kw -1.h Maks. moment obrotowy (Mt) 1480 obr/min Nm 570 Przewyższenie Mt % 35 Jednostkowe zużycie paliwa przy maks. momentu obrotowym (Mt) 1480 obr/min g.kw -1.h Smarowanie silnika ciśnieniowe z pompą zębatą Gerotor Maksymalne zużycie oleju po 100 mtg docierania silnika g.kw -1.h -1 0,7 Ciśnienie oleju przy znamionowej prędkości obrotowej silnika i temperaturze oleju 80 C MPa 0,3 0,5 Minimalne ciśnienie oleju przy prędkości obrotowej silnika 800 obr/min -1 i temperaturze MPa 0,08 oleju 80 C Maks. temperatura płynu chłodzącego C 106 Rodzaj rozrządu OHV 18

19 GŁÓWNE PARAMETRY TECHNICZNE DANE TECHNICZNE SILNIKÓW CIĄGNIKÓW FORTERRA 135 Typ ciągnika FORTERRA 135 Typ silnika Z 1605 Filtr paliwa Typ pompy wtryskowej PP4M10P1i 4352 Typ dyszy DOP150P VA99P Ciśnienie otwarcia wtryskiwaczy MPa 30+1 Kąt wyprzedzenia wtrysku 11 Luz zaworowy na zimnym silniku ssący wydechowy luzy mostka zaworowego mm mm mm jednostopniowy z wymiennym wkładem 0,25±0,05 0,25±0,05 0,05 19

20 NOŚNOŚĆ TYLNYCH OPON GŁÓWNE PARAMETRY TECHNICZNE Prędkość jezdna 40 km.h km.h km.h -1 8 km.h -1 Rozmiar nośność opon nośność opon nośność opon nośność opon opony (kg) (kg) (kg) (kg) opona ciśnienie opona ciśnienie opona ciśnienie opona ciśnienie oś 1 szt. (kpa) 1 szt. oś (kpa) 1 szt. oś (kpa) 1 szt. oś (kpa) 16, ,9R , ,4R , ,9R , ,4R /70R /70R /65R

21 GŁÓWNE PARAMETRY TECHNICZNE NOŚNOŚĆ PRZEDNICH OPON Prędkość jezdna 40 km.h km.h -1 Rozmiar nośność opon nośność opon nośność opon nośność opon opony (kg) (kg) (kg) (kg) opona ciśnienie opona ciśnienie opona ciśnienie opona ciśnienie oś oś oś oś 1 szt. (kpa) 1 szt. (kpa) 1 szt. (kpa) 1 szt. (kpa) 12, ,4R , PR ,6R , ,9R /70R /70R

22 GŁÓWNE PARAMETRY TECHNICZNE DOZWOLONE KOMBINACJE KÓŁ CIĄGNIKÓW Koła przednie Koła tylne rozmiar zamiennik rozmiar opony zamiennik opony 12,4R24 12, ,4R34 18, ,9R38 480/70R38 13,6R24 380/70R24 18,4R34 18, ,9R38 480/70R38 18,4R38 18, /70R38 600/65R38 12, /70 R24 14,9R24 14, ,4R38 16,9R38 18, /70R38 600/65R38 480/70R38 22

23 GŁÓWNE PARAMETRY TECHNICZNE MOC Typ ciągnika FORTERRA 135 Typ silnika (TIER III) Z 1605 Moc na wale odbioru mocy (kw±2%) - przy znamionowej prędkości obrotowej silnika i włączonej prędkości 1000 min -1 wału odbioru mocy Nie dotarty silnik (do 100 mtg) 78 Dotarty silnik (od 100 mtg) 82 SIŁA PODNOSZENIA TRZYPUNKTOWEGO UKŁADU ZAWIESZENIA Siła podnoszenia na końcu cięgieł dolnych tylnego trzypunktowego układu zawieszenia w całym zakresie 48,4 podnoszenia przy maksymalnym możliwym do wykorzystania ciśnieniu Siła podnoszenia na końcu cięgieł dolnych przedniego trzypunktowego układu zawieszenia w całym zakresie 35 podnoszenia przy maksymalnym możliwym do wykorzystania ciśnieniu (kn) Zuidberg 23

24 24

25 C Czynności wykonywane poza okresem 500 mtg, Forterra 135, silnik D Dane techniczne silników ciągników FORTERRA Dodatkowe obciążniki 11 Dozwolone kombinacje kół ciągników 22 G Główne parametry techniczne 18 M Moc 23 N Napęd maszyn rolniczych 9 Nośność przednich opon 21 Nośność tylnych opon 20 O Obciążnik przedniego trzypunktowego układu zawieszenia 11 Obsługa techniczna ciągnika 13 Olej do hydrostatycznego układu kierowniczego dla ciągników 16 Oleje do przedniego mostu napędowego 16 Oleje do przedniego wału odbioru mocy e 14 Oleje w skrzyni biegów i przekładni głównej 15 Otwieranie maski 12 P Płyny do hamulców hydraulicznych ciągników 17 Producent 15 Przełączniki, wyłączniki i dźwignie 8 R Regulacia kierownicy 7 Regulowana kierownica 7 S Siła podnoszenia trzypunktowego układu zawieszenia 23 Smar plastyczny dla ciągnika 17 SKOROWIDZ 25 Szybkozłącza z ujęciami wycieków 10 T Tylny Wał Odbioru mocy (WOM) 9 U Układ hydrauliczny 10 Uzupełnianie płynu hamulcowego 12 W Wskazówki dotyczące obsługi technicznej 12 Z Zbiornik oleju hydrostatycznego układu kierowniczego 12 Zapoznanie się z ciągnikiem 7

26 Instrukcja obsługi ciągników - wkładka Forterra 95 Forterra 105 Forterra 115 Forterra 125 Forterra 135 Wydanie: I Nr. publikacji: Zetor Trade s.r.o. Wydział Dokumentacji Technicznej Trnkova
