OPIS TECHNICZNY DO PROJEKTU TECHNOLOGII MEDYCZNEJ

Transkrypt

1 OPIS TECHNICZNY DO PROJEKTU TECHNOLOGII MEDYCZNEJ PIONU POŁOŻNICTWA I PATOLOGII CIĄŻY KLINIKI POŁOŻNICTWA, CHORÓB KOBIECYCH I GINEKOLOGII ONKOLOGICZNEJ W SZPITALU UNIWERSYTECKIM NR2 IM. DR JANA BIZIELA W BYDGOSZCZY BUDYNEK ŁÓŻKOWY 1A_ IIP_ P_ AR ZAKRES OPRACOWANIA. Opracowanie swoim zakresem obejmuje projekt technologii medycznej oddziału łóżkowego Pionu Położnictwa i Patologii Ciąży Kliniki Położnictwa, Chorób Kobiecych i Ginekologii Onkologicznej w Szpitalu Uniwersyteckim nr2 im. dr Jana Biziela w Bydgoszczy. Oddział łóżkowy zlokalizowany jest po prawej stronie, drugiej kondygnacji budynku 1A. Projekt obejmuje : wytyczne instalacyjne do projektów branżowych dla wykorzystywanych pomieszczeń,wyposażenie w sprzęt technologiczny, charakterystykę urządzeń i opis funkcjonalny oddziału. PODSTAWA OPRACOWANIA. Podstawą opracowania projektu technologii medycznej jest: Zlecenie Szpitala Uniwersyteckiego nr2 im. dr Jana Biziela w Bydgoszczy, koncepcja oddziału uzgodniona z Użytkownikiem, 1

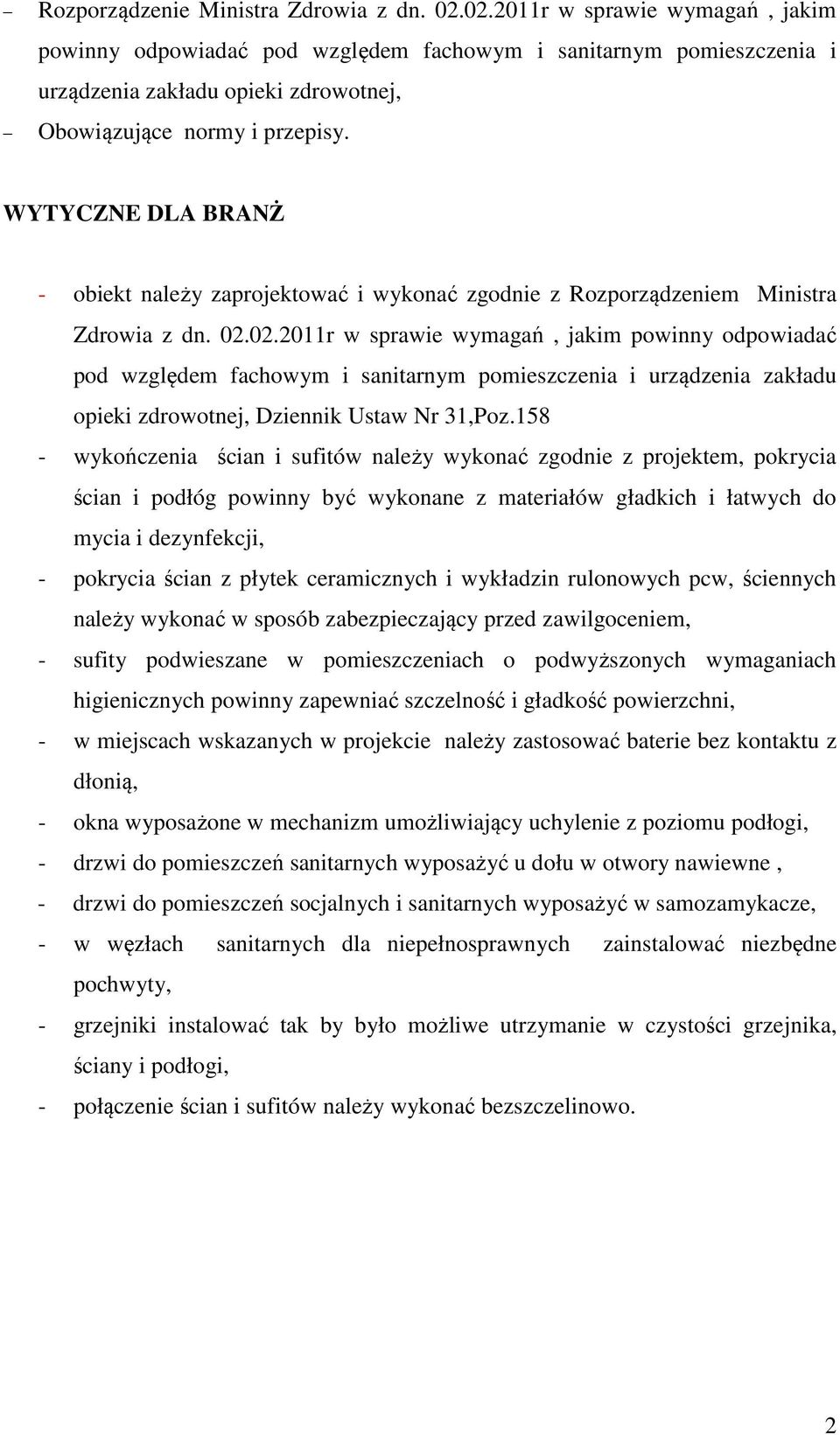

2 Rozporządzenie Ministra Zdrowia z dn r w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej, Obowiązujące normy i przepisy. WYTYCZNE DLA BRANŻ - obiekt należy zaprojektować i wykonać zgodnie z Rozporządzeniem Ministra Zdrowia z dn r w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej, Dziennik Ustaw Nr 31,Poz wykończenia ścian i sufitów należy wykonać zgodnie z projektem, pokrycia ścian i podłóg powinny być wykonane z materiałów gładkich i łatwych do mycia i dezynfekcji, - pokrycia ścian z płytek ceramicznych i wykładzin rulonowych pcw, ściennych należy wykonać w sposób zabezpieczający przed zawilgoceniem, - sufity podwieszane w pomieszczeniach o podwyższonych wymaganiach higienicznych powinny zapewniać szczelność i gładkość powierzchni, - w miejscach wskazanych w projekcie należy zastosować baterie bez kontaktu z dłonią, - okna wyposażone w mechanizm umożliwiający uchylenie z poziomu podłogi, - drzwi do pomieszczeń sanitarnych wyposażyć u dołu w otwory nawiewne, - drzwi do pomieszczeń socjalnych i sanitarnych wyposażyć w samozamykacze, - w węzłach sanitarnych dla niepełnosprawnych zainstalować niezbędne pochwyty, - grzejniki instalować tak by było możliwe utrzymanie w czystości grzejnika, ściany i podłogi, - połączenie ścian i sufitów należy wykonać bezszczelinowo. 2

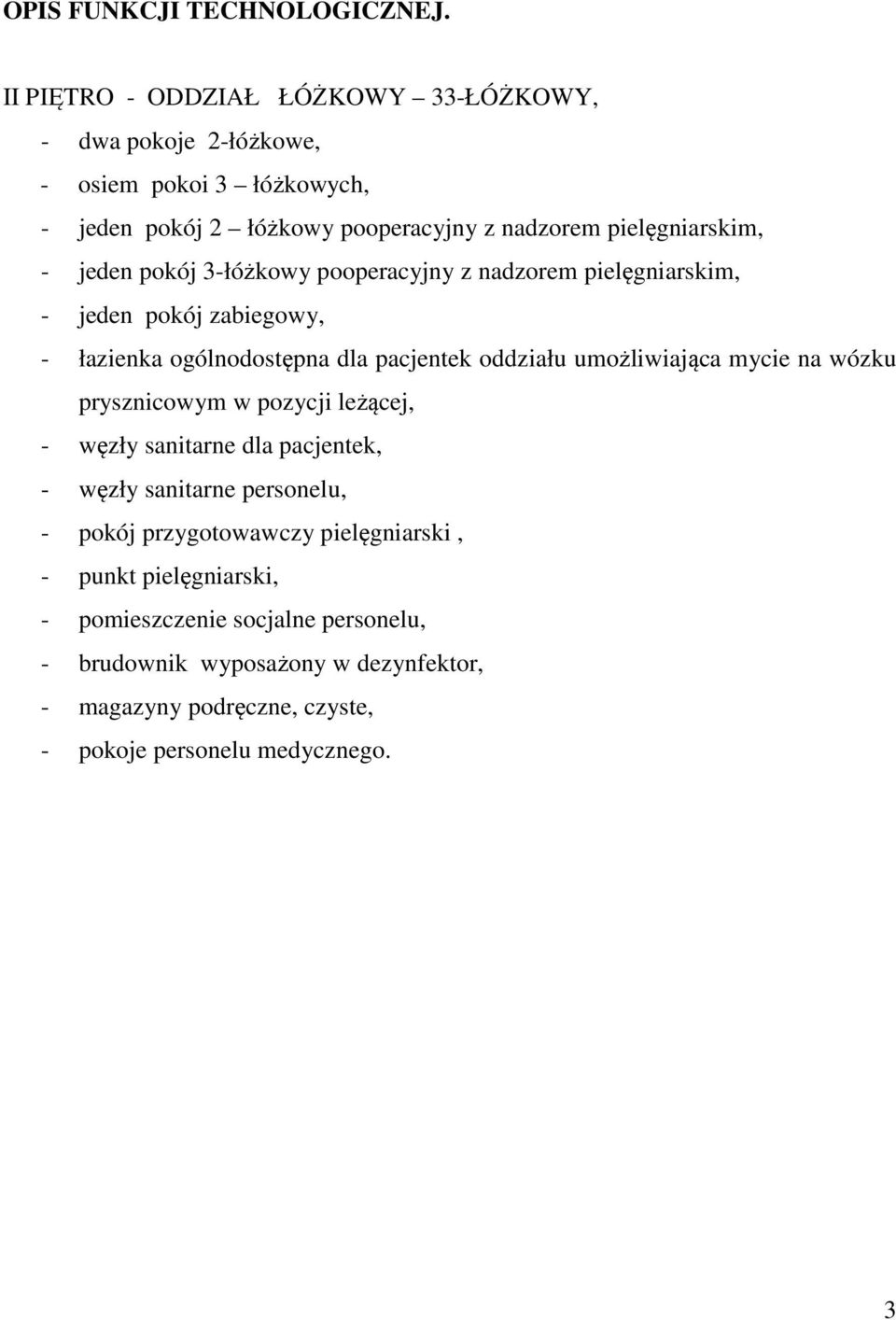

3 OPIS FUNKCJI TECHNOLOGICZNEJ. II PIĘTRO - ODDZIAŁ ŁÓŻKOWY 33-ŁÓŻKOWY, - dwa pokoje 2-łóżkowe, - osiem pokoi 3 łóżkowych, - jeden pokój 2 łóżkowy pooperacyjny z nadzorem pielęgniarskim, - jeden pokój 3-łóżkowy pooperacyjny z nadzorem pielęgniarskim, - jeden pokój zabiegowy, - łazienka ogólnodostępna dla pacjentek oddziału umożliwiająca mycie na wózku prysznicowym w pozycji leżącej, - węzły sanitarne dla pacjentek, - węzły sanitarne personelu, - pokój przygotowawczy pielęgniarski, - punkt pielęgniarski, - pomieszczenie socjalne personelu, - brudownik wyposażony w dezynfektor, - magazyny podręczne, czyste, - pokoje personelu medycznego. 3

4 Oddział łóżkowy jest odcinkiem Pionu Położnictwa i Patologii Ciąży Kliniki Położnictwa, Chorób kobiecych i Ginekologii Onkologicznej. Oddziały pionu położnictwa są połączone komunikacją ogólną biegnącą wzdłuż całego budynku. Każdy odcinek jest odrębny, wydzielony drzwiami, posiadający własną klatkę schodową. Część pomieszczeń zaprojektowano jako wspólne dla oddziałów znajdujących się na tej samej kondygnacji, pacjentkami oddziałów są tylko kobiety. Po stronie oddziału zaplanowano duży gabinet zabiegowy wyposażony w dwa fotele ginekologiczne, zabiegowe. Pomieszczeniem wspólnym zlokalizowanym po przeciwnej stronie kondygnacji jest kuchnia oddziałowa. W pokojach łóżkowych zaprojektowano panele nadłóżkowe z oświetleniem i z gniazdami elektrycznymi. Gniazda poboru gazów medycznych zaprojektowano pod panelem ściennym, zasilającym. Panele nadłóżkowe należy wyposażyć zgodnie z projektami instalacji elektrycznych i projektem teletechnicznym. Rozdział materiału czystego. Czysta bielizna, materiał sterylny, jednorazówki transportowane w opakowaniach będą składowane według harmonogramu Użytkownika w magazynie czystym, gabinecie zabiegowym oraz pokojach zabiegów pielęgniarskich. Rozdział posiłków Gotowe potrawy w zamykanych pojemnikach termicznych są transportowane dźwigiem towarowym do kuchni oddziałowej po lewej stronie kondygnacji, gdzie następuje rozdział posiłków. Każdy oddział ma swoje naczynia i sztućce, które są myte i dezynfekowane w zmywarce z funkcją wyparzania. Wózek z posiłkiem w pojemnikach, z czystymi naczyniami i sztućcami jest transportowany komunikacją ogólną do oddziału. Pacjentki spożywają posiłki w swoich pokojach. Po spożytym posiłku wózek z brudnymi naczyniami wraca do kuchni oddziałowej. 4

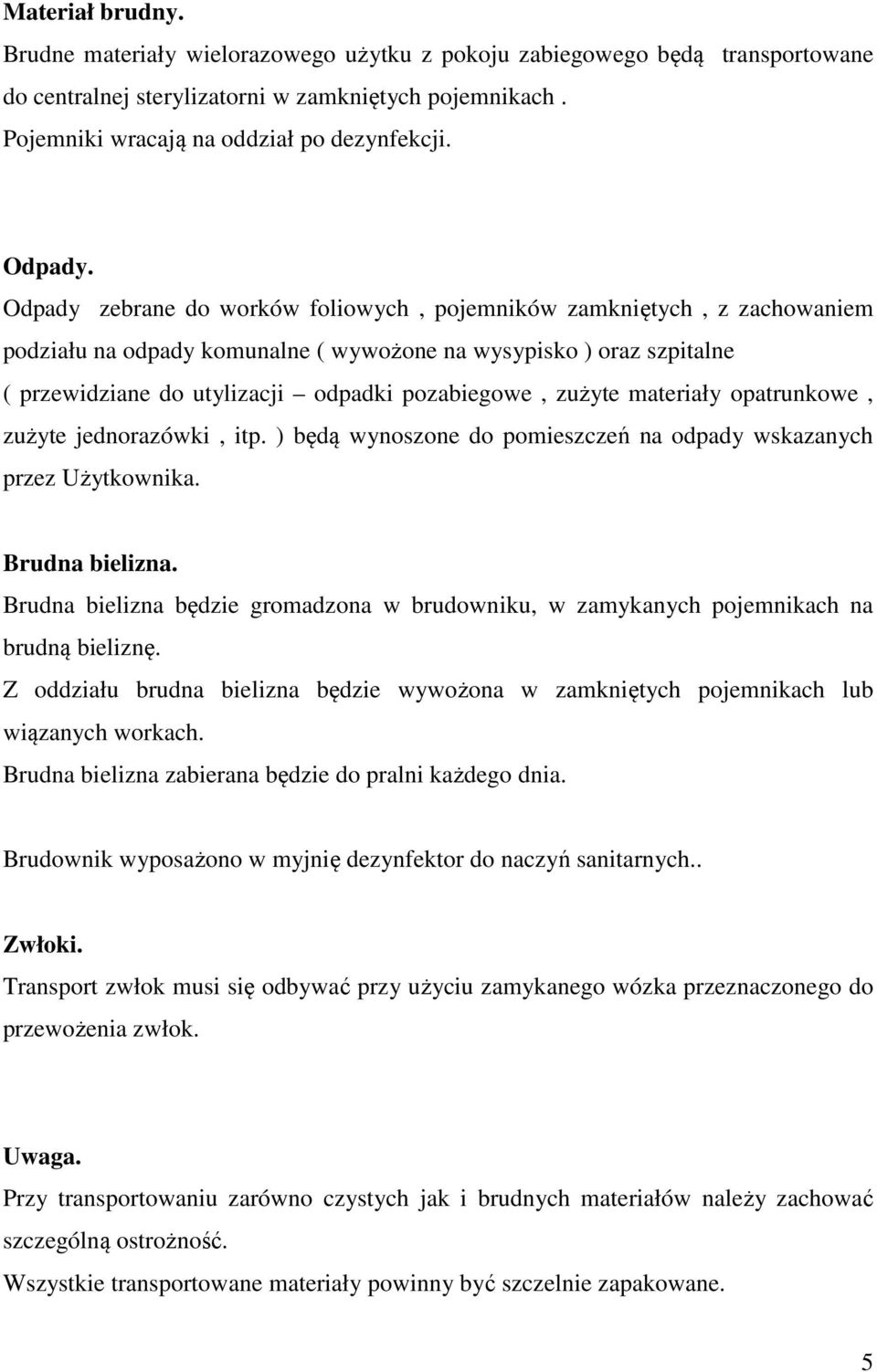

5 Materiał brudny. Brudne materiały wielorazowego użytku z pokoju zabiegowego będą transportowane do centralnej sterylizatorni w zamkniętych pojemnikach. Pojemniki wracają na oddział po dezynfekcji. Odpady. Odpady zebrane do worków foliowych, pojemników zamkniętych, z zachowaniem podziału na odpady komunalne ( wywożone na wysypisko ) oraz szpitalne ( przewidziane do utylizacji odpadki pozabiegowe, zużyte materiały opatrunkowe, zużyte jednorazówki, itp. ) będą wynoszone do pomieszczeń na odpady wskazanych przez Użytkownika. Brudna bielizna. Brudna bielizna będzie gromadzona w brudowniku, w zamykanych pojemnikach na brudną bieliznę. Z oddziału brudna bielizna będzie wywożona w zamkniętych pojemnikach lub wiązanych workach. Brudna bielizna zabierana będzie do pralni każdego dnia. Brudownik wyposażono w myjnię dezynfektor do naczyń sanitarnych.. Zwłoki. Transport zwłok musi się odbywać przy użyciu zamykanego wózka przeznaczonego do przewożenia zwłok. Uwaga. Przy transportowaniu zarówno czystych jak i brudnych materiałów należy zachować szczególną ostrożność. Wszystkie transportowane materiały powinny być szczelnie zapakowane. 5

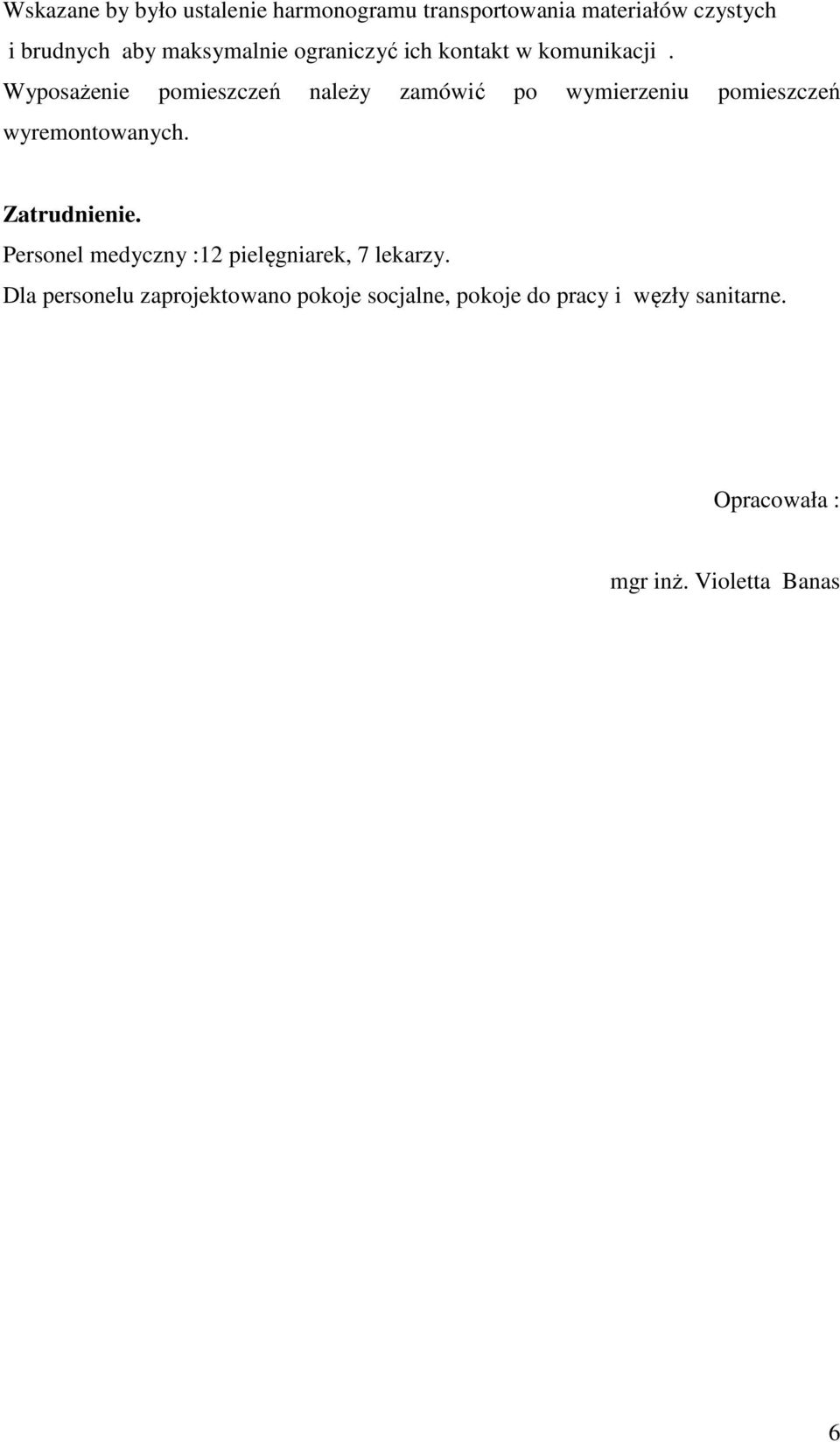

6 Wskazane by było ustalenie harmonogramu transportowania materiałów czystych i brudnych aby maksymalnie ograniczyć ich kontakt w komunikacji. Wyposażenie pomieszczeń należy zamówić po wymierzeniu pomieszczeń wyremontowanych. Zatrudnienie. Personel medyczny :12 pielęgniarek, 7 lekarzy. Dla personelu zaprojektowano pokoje socjalne, pokoje do pracy i węzły sanitarne. Opracowała : mgr inż. Violetta Banas 6

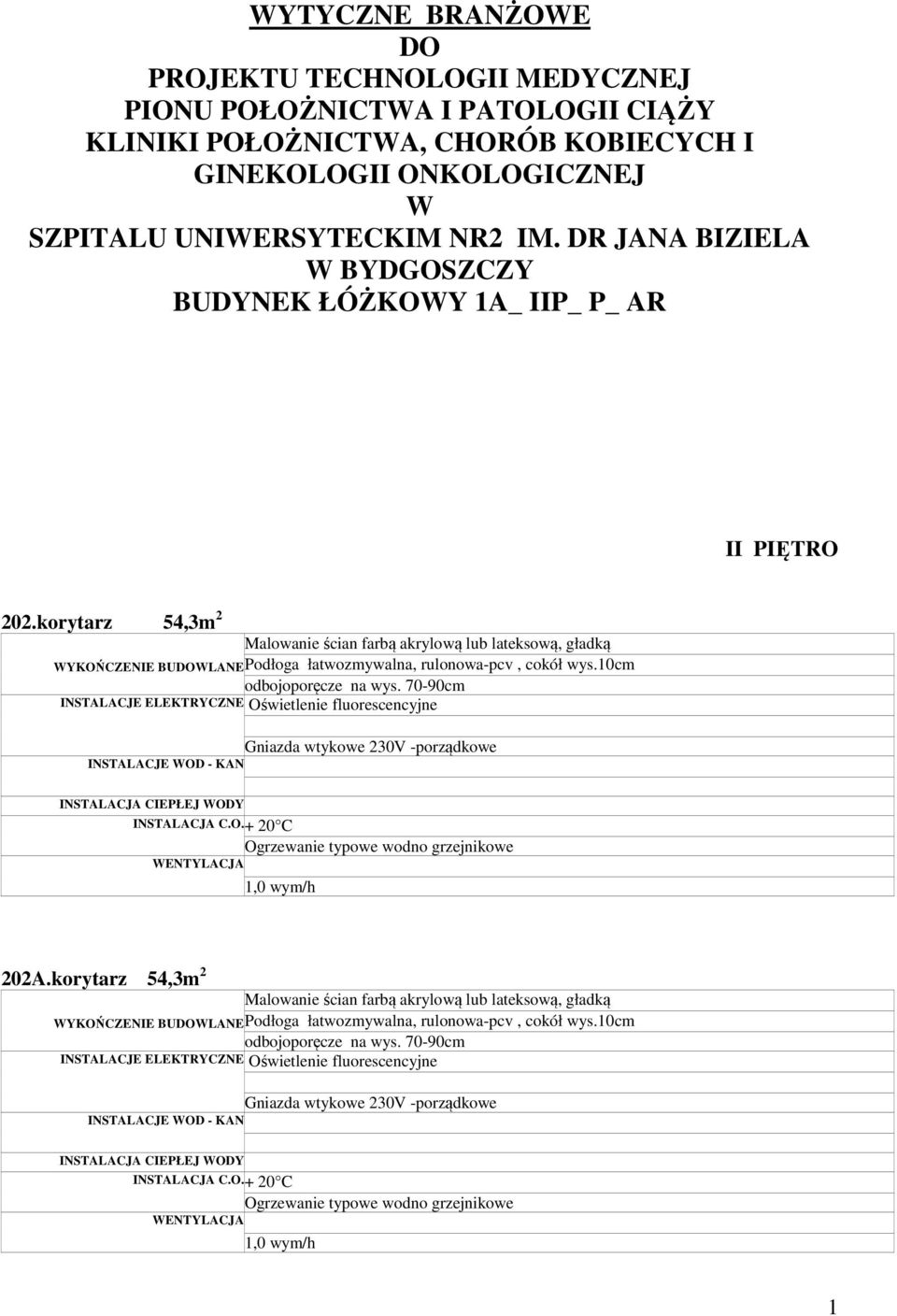

7 WYTYCZNE BRANŻOWE DO PROJEKTU TECHNOLOGII MEDYCZNEJ PIONU POŁOŻNICTWA I PATOLOGII CIĄŻY KLINIKI POŁOŻNICTWA, CHORÓB KOBIECYCH I GINEKOLOGII ONKOLOGICZNEJ W SZPITALU UNIWERSYTECKIM NR2 IM. DR JANA BIZIELA W BYDGOSZCZY BUDYNEK ŁÓŻKOWY 1A_ IIP_ P_ AR II PIĘTRO 202.korytarz 54,3m 2 Malowanie ścian farbą akrylową lub lateksową, gładką WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 1,0 wym/h 202A.korytarz 54,3m 2 Malowanie ścian farbą akrylową lub lateksową, gładką WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 1,0 wym/h 1

8 202B.korytarz 18,2 m 2 Malowanie ścian farbą akrylową lub lateksową, gładką WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne II PIĘTRO Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 1,0 wym/h 202C.korytarz 22,9 m 2 Malowanie ścian farbą akrylową lub lateksową, gładką WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 1,0 wym/h 210A.przedpokój 6,2 m 2 Malowanie ścian farbą akrylową lub lateksową, gładką WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 1,0 wym/h 214.wc 4,6 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanalowym 2

9 238.sekretariat 20,29 m 2 II PIĘTRO Malowanie ścian i sufitu farbą akrylową WYKOŃCZENIE BUDOWLANE Fartuch z glazury przy umywalce do wys. 160cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, instalacja komputerowa i telefoniczna, łącze internetowe Gniazda wtykowe 230V INSTALACJE WOD - KAN Do umywalki INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 1,5 wym/h 239.pokój 3ł 19,6 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 240. pokój 3ł 19,6 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 241. pokój 3ł 20,3 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 3

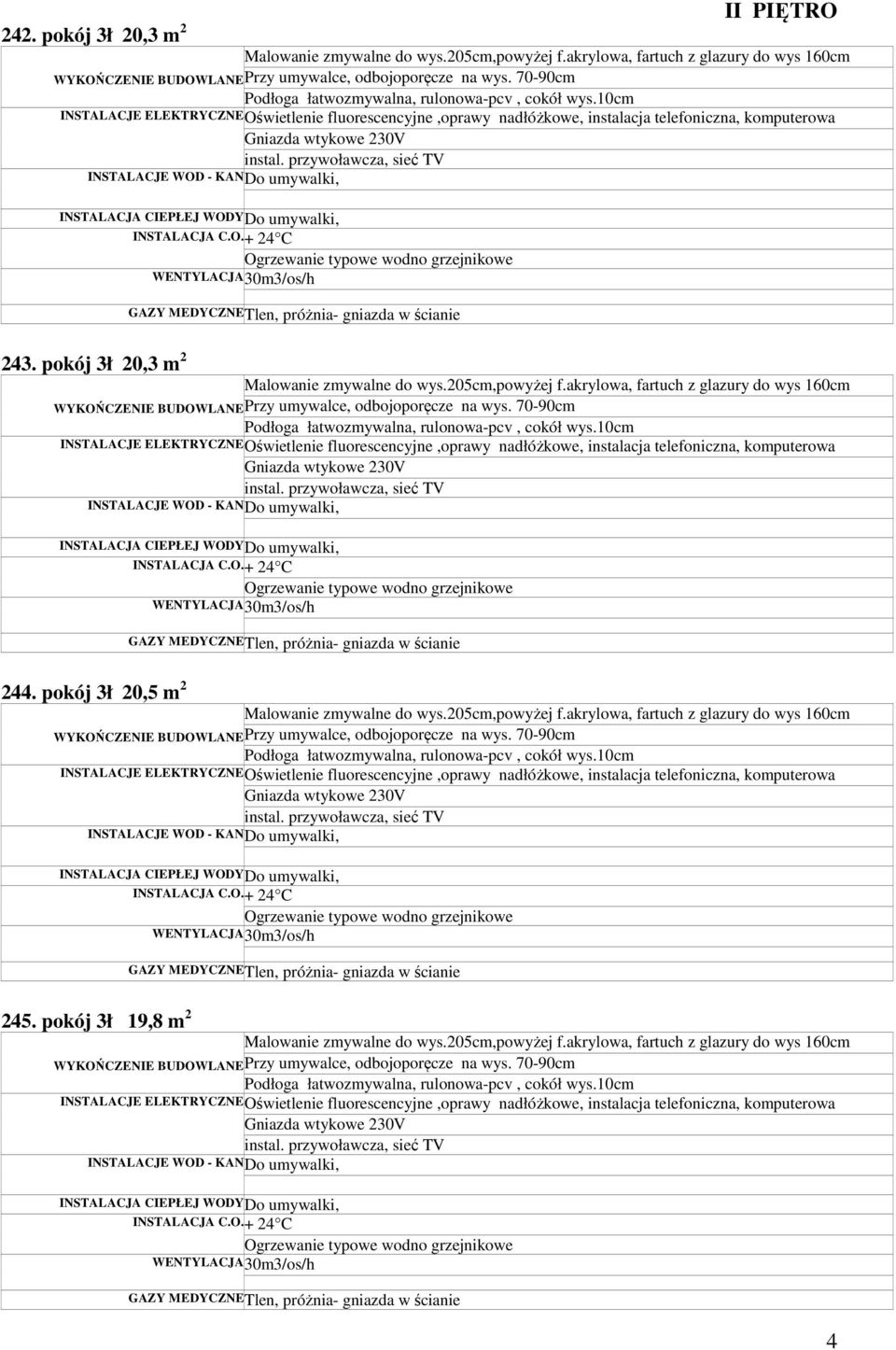

10 242. pokój 3ł 20,3 m 2 II PIĘTRO Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 243. pokój 3ł 20,3 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 244. pokój 3ł 20,5 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 245. pokój 3ł 19,8 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 4

11 246.sala pooperacyjna 2ł 14,9m 2 II PIĘTRO Malowanie ścian farbą gładką, odporną na środki dezynfekcyjne, fartuch z pokrycia WYKOŃCZENIE BUDOWLANE Nienasiąkliwego,odpornego na wodę przy umywalce do wys.160cm Podłoga antyelekrostatyczna, cokół wys.10cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,żarowe miejscowe, instalacja telefoniczna, komputerowa instal. do paneli ściennych, nadłóżkowych INSTALACJE WOD - KAN Do umywalki Bateria bez kontaktu z dłonią INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 3-5 wym/h GAZY MEDYCZNE Tlen, próżnia, sprężone powietrze w panelu ściennym 246A.punkt pielęgniarski 6,7 m 2 Malowanie zmywalne do wys.205cm,powyżej malowanie farbą akrylową lub lateksową WYKOŃCZENIE BUDOWLANE odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne instalacja telefoniczna, komputerowa, łącze internetowe Gniazda wtykowe 230V INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY WENTYLACJA 30m3/os/h 247. sala pooperacyjna 3ł 20,8 m 2 Malowanie ścian farbą gładką, odporną na środki dezynfekcyjne, fartuch z pokrycia WYKOŃCZENIE BUDOWLANE Nienasiąkliwego,odpornego na wodę przy umywalce do wys.160cm Podłoga antyelekrostatyczna, cokół wys.10cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,żarowe miejscowe, instalacja telefoniczna, komputerowa instal. do paneli ściennych, nadłóżkowych INSTALACJE WOD - KAN Do umywalki Bateria bez kontaktu z dłonią INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 3-5 wym/h 248. pokój 3ł 19,7 m 2 GAZY MEDYCZNE Tlen, próżnia, sprężone powietrze w panelu ściennym Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 5

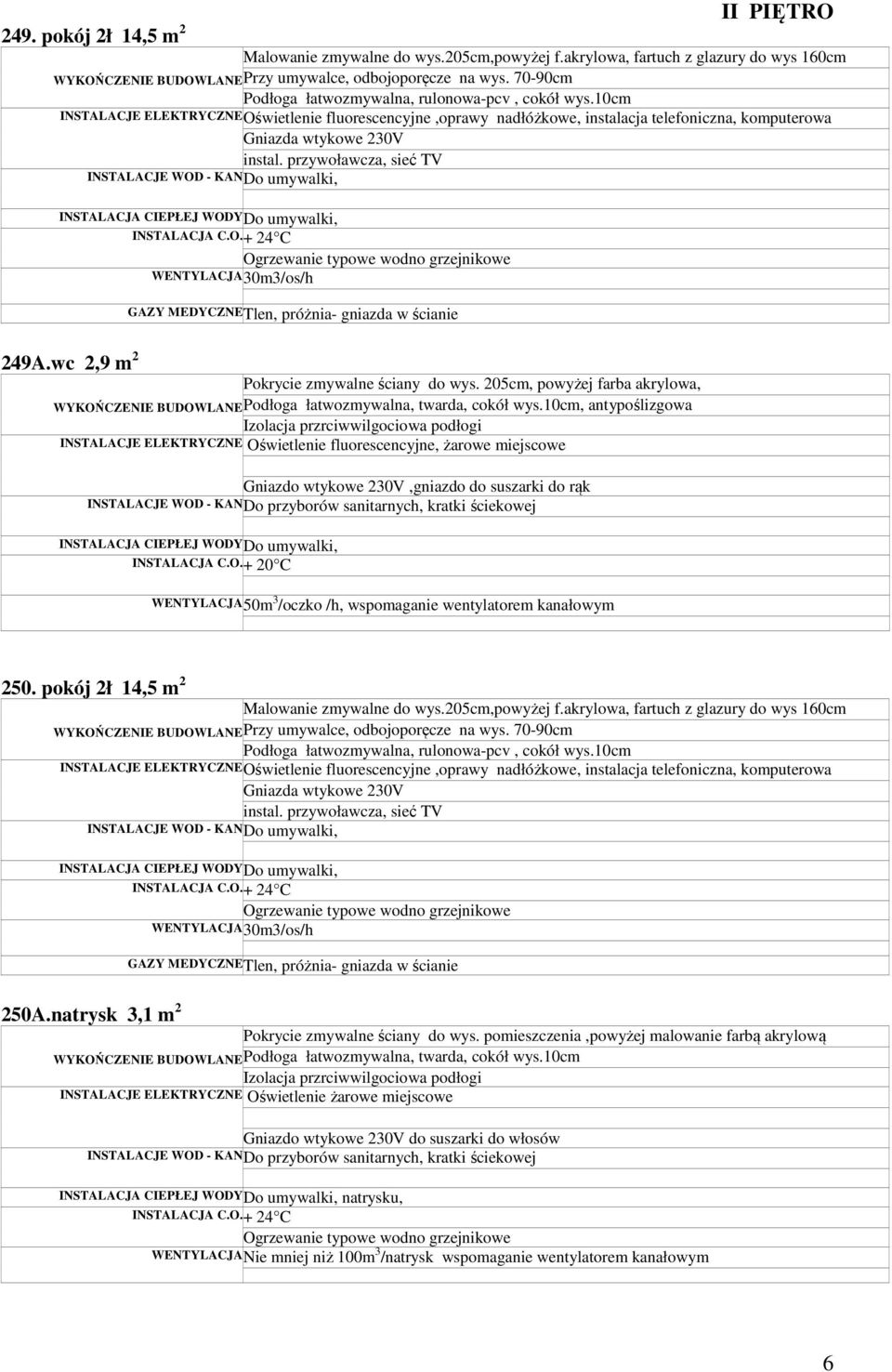

12 249. pokój 2ł 14,5 m 2 II PIĘTRO Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 249A.wc 2,9 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 250. pokój 2ł 14,5 m 2 Malowanie zmywalne do wys.205cm,powyżej f.akrylowa, fartuch z glazury do wys 160cm WYKOŃCZENIE BUDOWLANE Przy umywalce, odbojoporęcze na wys cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,oprawy nadłóżkowe, instalacja telefoniczna, komputerowa Gniazda wtykowe 230V instal. przywoławcza, sieć TV INSTALACJE WOD - KAN Do umywalki, WENTYLACJA 30m3/os/h GAZY MEDYCZNE Tlen, próżnia- gniazda w ścianie 250A.natrysk 3,1 m 2 Pokrycie zmywalne ściany do wys. pomieszczenia,powyżej malowanie farbą akrylową WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie żarowe miejscowe 230V do suszarki do włosów INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej natrysku, WENTYLACJA Nie mniej niż 100m 3 /natrysk wspomaganie wentylatorem kanałowym 6

13 251A.wc 3,1 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe II PIĘTRO 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 251B.pokój socjalny 14,9 m 2 WYKOŃCZENIE BUDOWLANE Malowanie ścian f.lateksową,fartuch z glazury przy umywalce i zlewozmywaku do wys.160cm INSTALACJE ELEKTRYCZNEOświetlenie fluorescencyjne,instalacja telefoniczna Gniazda wtykowe 230V, gniazdo do suszarki do rąk INSTALACJE WOD - KANDo umywalki, zlewozmywaka INSTALACJA CIEPŁEJ WODYDo umywalki, zlewozmywaka INSTALACJA C.O.+ 20 C WENTYLACJA1,5 wym/h 252A.natrysk 3,1 m 2 Pokrycie zmywalne ściany do wys. pomieszczenia,powyżej malowanie farbą akrylową WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie żarowe miejscowe 230V do suszarki do włosów INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej natrysku, WENTYLACJA Nie mniej niż 100m 3 /natrysk wspomaganie wentylatorem kanałowym 252B.gabinet pielęgniarek 14,9 m 2 WYKOŃCZENIE BUDOWLANE Malowanie ścian f.lateksową,fartuch z glazury przy umywalce i zlewozmywaku do wys.160cm INSTALACJE ELEKTRYCZNEOświetlenie fluorescencyjne,instalacja telefoniczna, komputerowa, łącze internetowe Gniazda wtykowe 230V, gniazdo do suszarki do rąk INSTALACJE WOD - KANDo umywalki, zlewozmywaka INSTALACJA CIEPŁEJ WODYDo umywalki, zlewozmywaka INSTALACJA C.O.+ 20 C WENTYLACJA1,5 wym/h 7

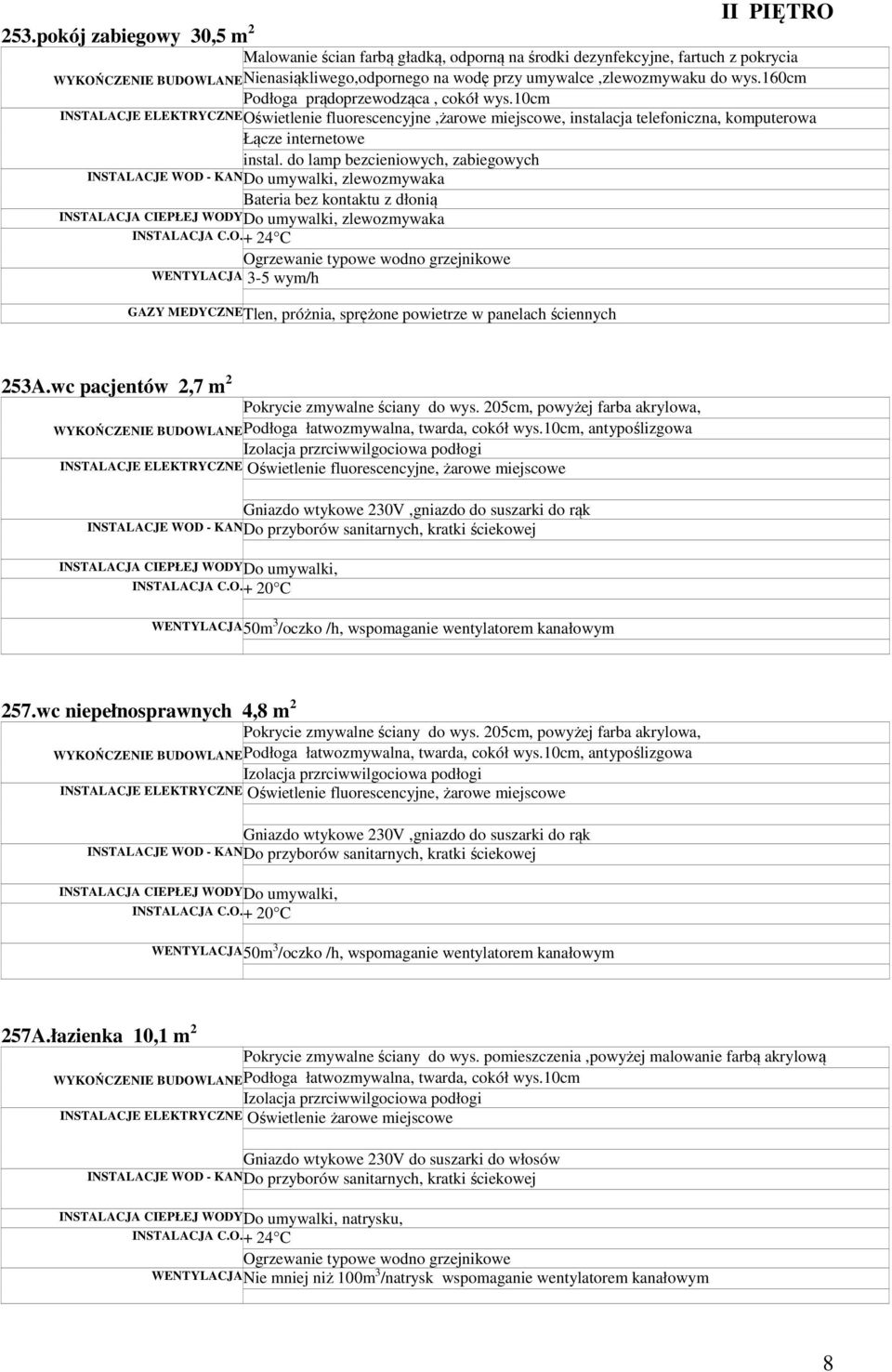

14 253.pokój zabiegowy 30,5 m 2 II PIĘTRO Malowanie ścian farbą gładką, odporną na środki dezynfekcyjne, fartuch z pokrycia WYKOŃCZENIE BUDOWLANE Nienasiąkliwego,odpornego na wodę przy umywalce,zlewozmywaku do wys.160cm Podłoga prądoprzewodząca, cokół wys.10cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne,żarowe miejscowe, instalacja telefoniczna, komputerowa Łącze internetowe instal. do lamp bezcieniowych, zabiegowych INSTALACJE WOD - KAN Do umywalki, zlewozmywaka Bateria bez kontaktu z dłonią zlewozmywaka WENTYLACJA 3-5 wym/h GAZY MEDYCZNE Tlen, próżnia, sprężone powietrze w panelach ściennych 253A.wc pacjentów 2,7 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 257.wc niepełnosprawnych 4,8 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 257A.łazienka 10,1 m 2 Pokrycie zmywalne ściany do wys. pomieszczenia,powyżej malowanie farbą akrylową WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie żarowe miejscowe 230V do suszarki do włosów INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej natrysku, WENTYLACJA Nie mniej niż 100m 3 /natrysk wspomaganie wentylatorem kanałowym 8

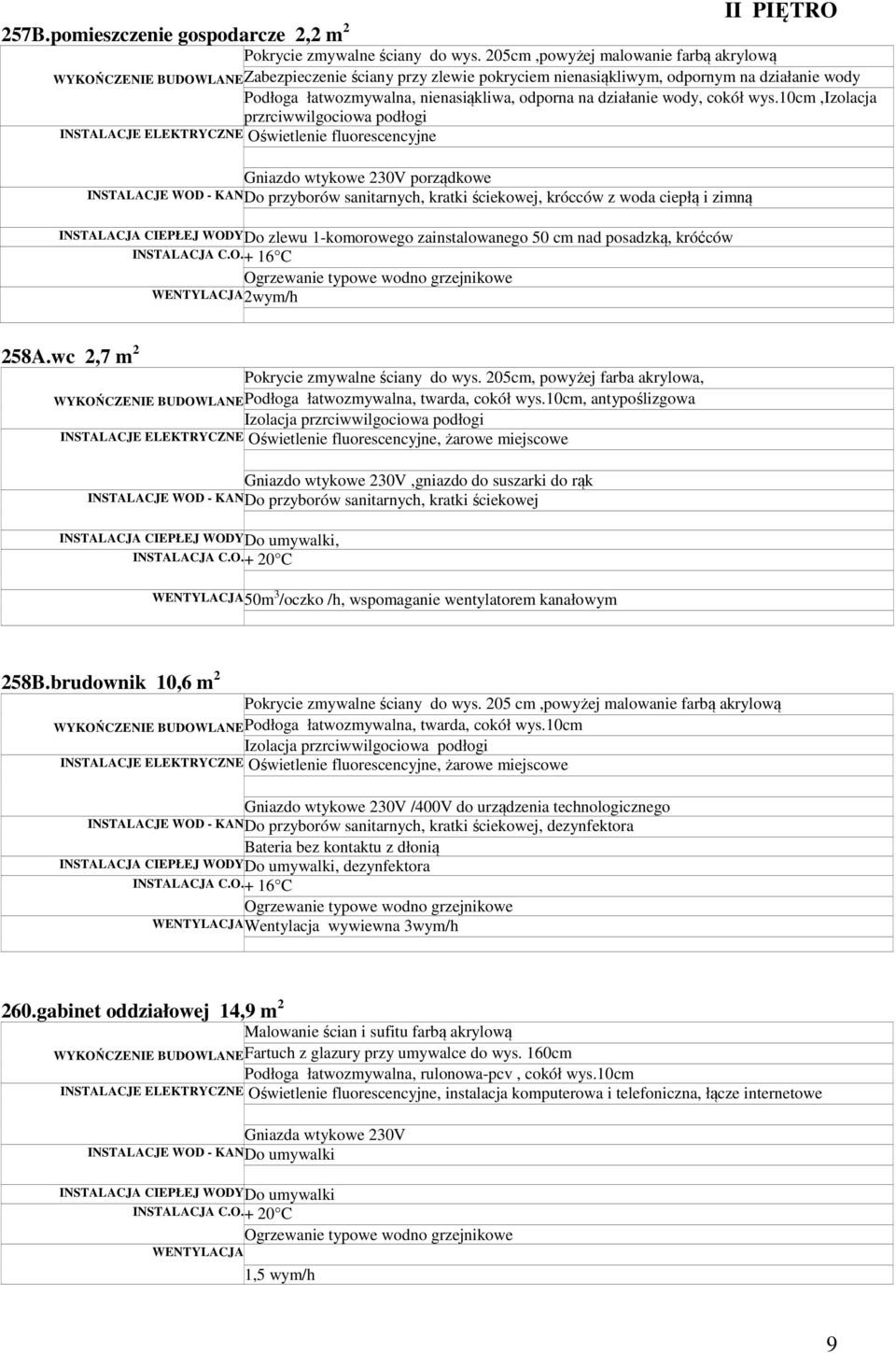

15 257B.pomieszczenie gospodarcze 2,2 m 2 II PIĘTRO Pokrycie zmywalne ściany do wys. 205cm,powyżej malowanie farbą akrylową WYKOŃCZENIE BUDOWLANEZabezpieczenie ściany przy zlewie pokryciem nienasiąkliwym, odpornym na działanie wody Podłoga łatwozmywalna, nienasiąkliwa, odporna na działanie wody, cokół wys.10cm,izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne 230V porządkowe INSTALACJE WOD - KANDo przyborów sanitarnych, kratki ściekowej, krócców z woda ciepłą i zimną INSTALACJA CIEPŁEJ WODYDo zlewu 1-komorowego zainstalowanego 50 cm nad posadzką, króćców INSTALACJA C.O.+ 16 C WENTYLACJA2wym/h 258A.wc 2,7 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 258B.brudownik 10,6 m 2 Pokrycie zmywalne ściany do wys. 205 cm,powyżej malowanie farbą akrylową WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V /400V do urządzenia technologicznego INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej, dezynfektora Bateria bez kontaktu z dłonią dezynfektora INSTALACJA C.O C WENTYLACJA Wentylacja wywiewna 3wym/h 260.gabinet oddziałowej 14,9 m 2 Malowanie ścian i sufitu farbą akrylową WYKOŃCZENIE BUDOWLANE Fartuch z glazury przy umywalce do wys. 160cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, instalacja komputerowa i telefoniczna, łącze internetowe Gniazda wtykowe 230V INSTALACJE WOD - KAN Do umywalki INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 1,5 wym/h 9

16 II PIĘTRO 260A.magazyn podręczny 2,8 m 2 WYKOŃCZENIE BUDOWLANE Malowanie zmywalne do wys.205cm,powyżej malowanie farbą akrylową lub lateksową INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne Gniazda wtykowe 230V -porządkowe INSTALACJE WOD - KAN INSTALACJA CIEPŁEJ WODY INSTALACJA C.O C WENTYLACJA 1,0 wym/h 261.gabinet lekarski 14,9 m 2 Malowanie ścian i sufitu farbą akrylową WYKOŃCZENIE BUDOWLANE Fartuch z glazury przy umywalce do wys. 160cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, instalacja komputerowa i telefoniczna, łącze internetowe Gniazda wtykowe 230V INSTALACJE WOD - KAN Do umywalki INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 1,5 wym/h 261A.wc personelu 2,9 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 262.gabinet lekarski 14,7 m 2 Malowanie ścian i sufitu farbą akrylową WYKOŃCZENIE BUDOWLANE Fartuch z glazury przy umywalce do wys. 160cm INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, instalacja komputerowa i telefoniczna, łącze internetowe Gniazda wtykowe 230V INSTALACJE WOD - KAN Do umywalki INSTALACJA CIEPŁEJ WODY Do umywalki WENTYLACJA 1,5 wym/h 10

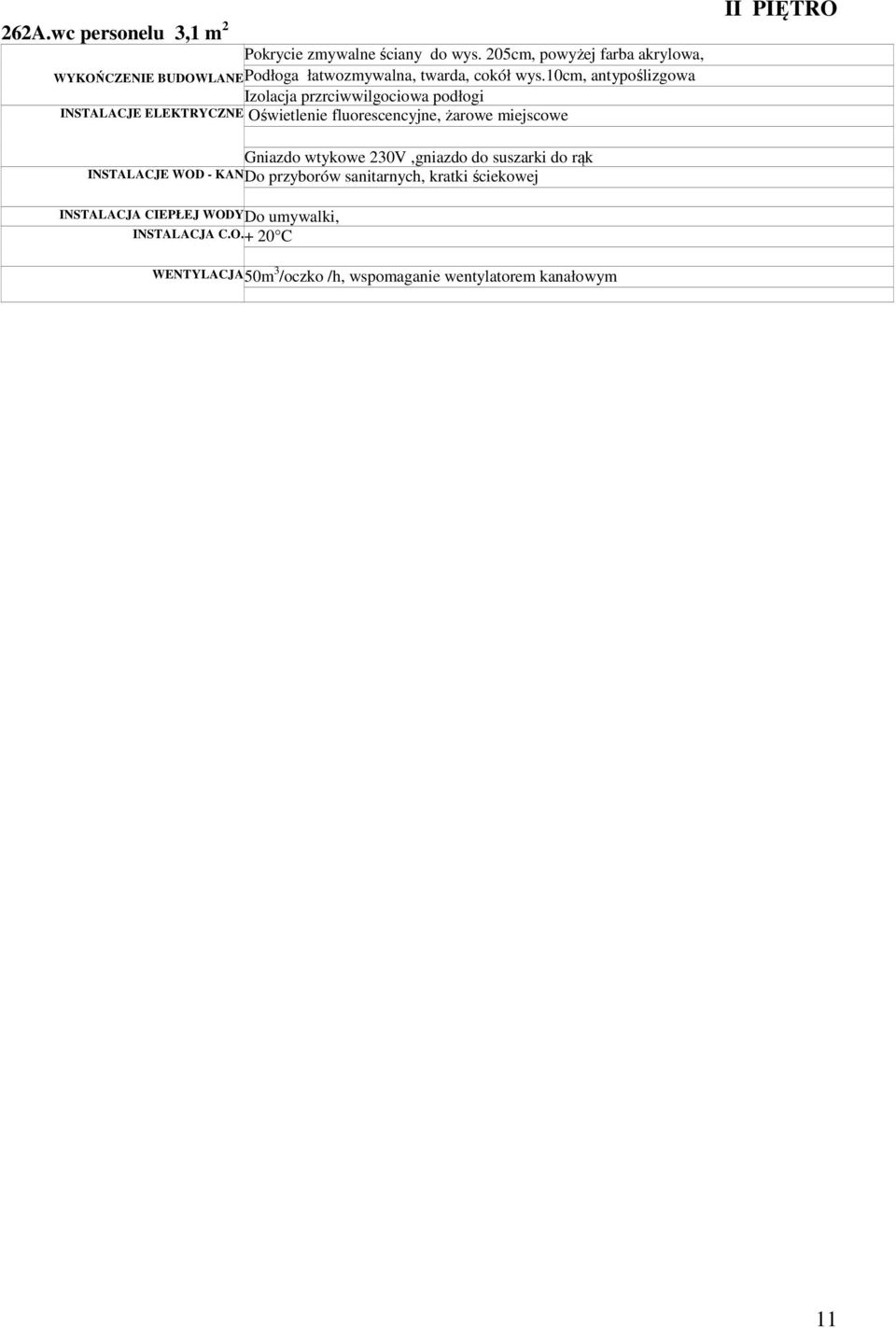

17 262A.wc personelu 3,1 m 2 Pokrycie zmywalne ściany do wys. 205cm, powyżej farba akrylowa, WYKOŃCZENIE BUDOWLANE Podłoga łatwozmywalna, twarda, cokół wys.10cm, antypoślizgowa Izolacja przrciwwilgociowa podłogi INSTALACJE ELEKTRYCZNE Oświetlenie fluorescencyjne, żarowe miejscowe II PIĘTRO 230V,gniazdo do suszarki do rąk INSTALACJE WOD - KAN Do przyborów sanitarnych, kratki ściekowej WENTYLACJA 50m 3 /oczko /h, wspomaganie wentylatorem kanałowym 11

18 WYPOSAŻENIE I CHARAKTERYSTYKA URZĄDZEŃ II PIĘTRO lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita korytarz 54,3m 2 202A.korytarz 54,3m 2 202B.korytarz 18,2 m 2 202C.korytarz 22,9 m 2 210A.przedpokój 6,2 m wc 4,6 m 2 Bez wyposażenia Bez wyposażenia Bez wyposażenia Bez wyposażenia Bez wyposażenia - Uchwyt do ręczników papier uchwyt do papieru toaletowego

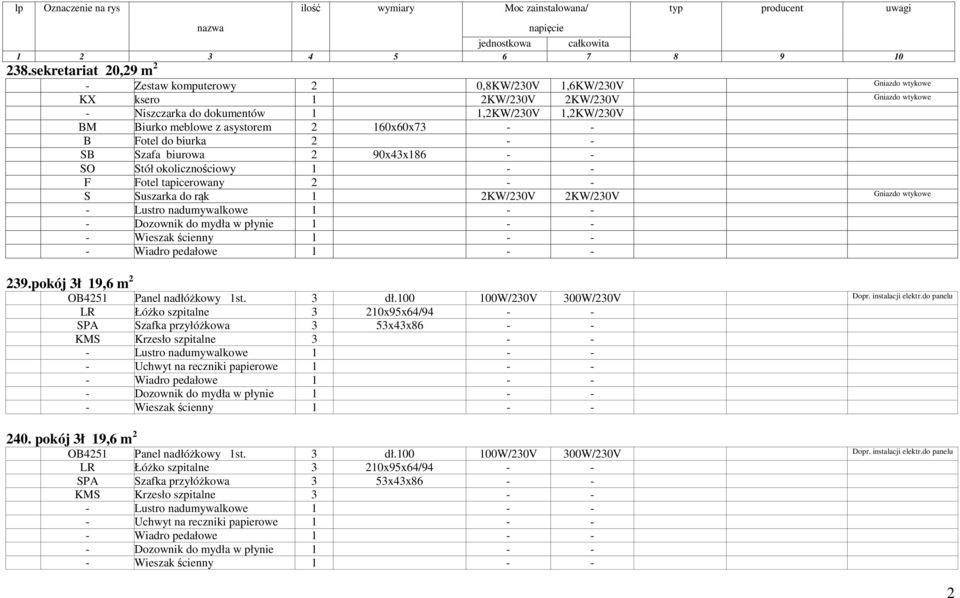

19 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ jednostkowa napięcie typ producent uwagi sekretariat 20,29 m 2 - Zestaw komputerowy 2 0,8KW/230V 1,6KW/230V KX ksero 1 2KW/230V 2KW/230V - Niszczarka do dokumentów 1 1,2KW/230V 1,2KW/230V BM Biurko meblowe z asystorem 2 160x60x B Fotel do biurka SB Szafa biurowa 2 90x43x SO Stół okolicznościowy F Fotel tapicerowany pokój 3ł 19,6 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe pokój 3ł 19,6 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe całkowita 2

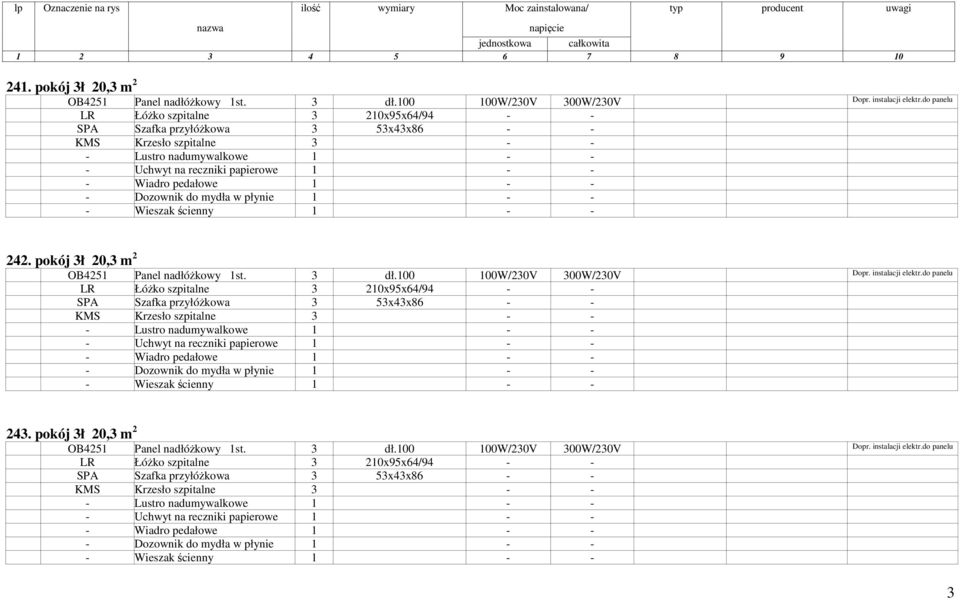

20 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita pokój 3ł 20,3 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe pokój 3ł 20,3 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe pokój 3ł 20,3 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe

21 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita pokój 3ł 20,5 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe pokój 3ł 19,8 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe sala pooperacyjna 2ł 14,9m 2 ISA Panel nadłóżkowy 2st. 1 dł.330 (dł.ściany 400cm) 100W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 2 210x95x64/ Szafka przyłóżkowa 2 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe

22 lp Oznaczenie na rys ilość wymiary Moc zainstalowana/ typ producent uwagi nazwa napięcie jednostkowa całkowita A.punkt pielęgniarski 6,7 m 2 - Zestaw komputerowy 1 0,8KW/230V 0,8KW/230V LP Biurko meblowe z asystorem 1 180x60x B Fotel do biurka sala pooperacyjna 3ł 20,8 m 2 ISA Panel nadłóżkowy 3st. 1 dł.540 (dł.ściany 545cm) 100W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe pokój 3ł 19,7 m 2 Panel nadłóżkowy 1st. 3 dł W/230V 300W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 3 210x95x64/ Szafka przyłóżkowa 3 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe

23 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita pokój 2ł 14,5 m 2 Panel nadłóżkowy 1st. 2 dł W/230V 200W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 2 210x95x64/ Szafka przyłóżkowa 2 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe A.wc 2,9 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego pokój 2ł 14,5 m 2 Panel nadłóżkowy 1st. 2 dł W/230V 200W/230V Dopr. instalacji elektr.do panelu Łóżko szpitalne 2 210x95x64/ Szafka przyłóżkowa 2 53x43x KMS Krzesło szpitalne Uchwyt na reczniki papierowe

24 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ jednostkowa napięcie całkowita typ producent uwagi A.natrysk 3,1 m 2 - Suszarka do włosów 1 1KW/230V 1KW/230V - Uchwyt do ręczników papier A.wc 3,1 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego B.pokój socjalny 14,9 m 2 L lodówka 1 60x60x85 0,3KW/230V 0,3KW/230V - Czajnik bezprzewodowy 1 2KW/230V 2KW/230V - Ekspres do kawy 1 2KW/230V 2KW/230V MF Kuchenka mikrofalowa 1 1,5KW/230V 1,5KW/230V SZ Szafka zlewozmywakowa 1 90x60x SKS Szafka kuchenna stojąca 2 80x60x SKW Szafka kuchenna wisząca 3 80x37x SKW Szafka kuchenna wisząca 1 60x37x SO Stół okolicznościowy K kanapa F Fotel tapicerowany ST stół 80x80x KMS Krzesło szpitalne 3 80x60x

25 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita A.natrysk 3,1 m 2 - Suszarka do włosów 1 1KW/230V 1KW/230V - Uchwyt do ręczników papier B.gabinet pielęgniarek 14,9 m 2 - Zestaw komputerowy 1 0,8KW/230V 1,6KW/230V BM Biurko meblowe 1 140x60x B Fotel do biurka SKS Szafka kuchenna stojąca 1 40x60x SKS Szafka kuchenna stojąca 4 80x60x SKW Szafka kuchenna wisząca 5 80x37x SKW Szafka kuchenna wisząca 1 40x37x SPZ Stolik zabiegowy 1 61x44x Uchwyt do ręczników papier

26 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita pokój zabiegowy 30,5 m 2 BHC Lampa bezcieniowa, zabiegowa, 135W/230V 270W/230V sufitowa 2 L lodówka 1 60x60x85 0,3KW/230V 0,3KW/230V FG Fotel ginekologiczny KO Taboret obrotowy z oparciem SZ Szafka pod zlewozmywak 1 80x60x SKS Szafka kuchenna stojąca 4 80x60x SKS Szafka kuchenna stojąca 2 60x60x SKSN Szafka kuchenna narożna stojąca 1 90/90x60x SKWN Szafka kuchenna narożna wisząca 1 90/90x37x KZ Kozetka do badań 1 189x50x SKW Szafka kuchenna wisząca 5 80x37x SKW Szafka kuchenna wisząca 3 60x37x SPZ Stolik zabiegowy 2 61x44x P01 parawan 2 100x A.wc pacjentów 2,7 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego

27 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita wc niepełnosprawnych 4,8 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego A.łazienka 10,1 m 2 - Suszarka do włosów 1 1KW/230V 1KW/230V - Uchwyt do ręczników papier uchwyt do papieru toaletowego B.pomieszczenie gospodarcze 2,2 m 2 POLON Zlew jednokomorowy 1 50x60x Zlew zamontować 50cm nad posadzką WSP Wózek sprzątacza RL Regał na środki czystości 1 60x40x A.wc 2,7 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego

28 lp Oznaczenie na rys ilość wymiary Moc zainstalowana/ typ producent uwagi nazwa napięcie jednostkowa całkowita B.brudownik 10,6 m 2 - Uchwyt do ręczników papierowych 1 SDT SDZ Myjnia dezynfektor do naczyń sanitarnych 1 Szafka zamykana ze stali nierdzewnej dostosowana do myjni z regałem wiszącym,stal nierdzewna 1 50x50x170 80x50x85 80x35x70 3,6KW 3,6KW /230V/400V /230V/400V - - RL Regał stojący ze stali nierdzewnej 1 60x40x WBB Wózek na brudną bieliznę 3 56x54x DD Pojemnik z dozownikiem na środek dezynfekcyjny Skrzynka przyłączeniowa -woda zimna, ¾, -odpływ DN gabinet oddziałowej 14,9 m 2 - Zestaw komputerowy 1 0,8KW/230V 0,8KW/230V BM Biurko meblowe 1 140x60x B Fotel do biurka SB Szafa biurowa 5 90x43x SO Stół okolicznościowy F Fotel tapicerowany Lustro nadumywalkowe 1 - Wiadro pedałowe 1 - Uchwyt do ręczników papier

29 lp Oznaczenie na rys nazwa ilość wymiary Moc zainstalowana/ napięcie typ producent uwagi jednostkowa całkowita A.magazyn podręczny 2,8 m 2 RL Regał magazynowy 4 90x40x gabinet lekarski 14,9 m 2 - Zestaw komputerowy 2 0,8KW/230V 1,6KW/230V BM Biurko meblowe 2 140x60x B Fotel do biurka SB Szafa biurowa 2 90x43x SO Stół okolicznościowy K kanapa F Fotel tapicerowany Uchwyt do ręczników papier A.wc personelu 2,9 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego

30 lp Oznaczenie na rys ilość wymiary Moc zainstalowana/ typ producent uwagi nazwa napięcie jednostkowa całkowita gabinet lekarski 14,7 m 2 - Zestaw komputerowy 2 0,8KW/230V 1,6KW/230V BM Biurko meblowe 2 140x60x B Fotel do biurka SB Szafa biurowa 3 90x43x SO Stół okolicznościowy K kanapa F Fotel tapicerowany Uchwyt do ręczników papier A.wc personelu 3,1 m 2 - Uchwyt do ręczników papier uchwyt do papieru toaletowego

31 246A 6,7m PUNKT PIEL. tarkett 238 SEKRETARIAT 240 POKÓJ 3Ł 242 POKÓJ 3Ł 244 POKÓJ 3Ł 246 SALA POOPER.2 Ł. 248 POKÓJ 3Ł ,7m 2 tarkett 20,29m 2 tarkett GABINET ORDYNATORA 239 POKÓJ 3Ł 19,6m 2 tarkett 19,6m 2 tarkett 20,3m 2 tarkett 241 POKÓJ 3Ł 20,3m 2 tarkett 20,5m 2 tarkett 243 POKÓJ 3Ł 20,3m 2 tarkett 245 POKÓJ 3Ł 19,8m 2 tarkett 14,9m 2 tarkett ,8m 2 tarkett 19,7m 2 tarkett SALA POOPER.3 Ł DACH BUDYNKU POMOCY DORAŹNEJ GRANICA OPRACOWANIA BM B SB KX S BM B F SO F D5 D5 D5 D5 D5 D5 D5 D5 LP ISA B A A D5 A A A D5 ISA D5 drzwi EI30 ścianka EI60 S1 A B RD OZNACZENIA O V A TLEN PRÓŻNIA SPRĘŻONE POWIETRZE ZASILANIE ELEKTRYCZNE WODA CIEPŁA WODA ZIMNA ODPŁYW WODY BATERIA BEZ KONTAKTU Z DŁONIĄ D9 D9 D9 D9 PCV2 D9 202B 18,2m 2 tarkett KORYTARZ AL ,3m 2 tarkett KORYTARZ AL3 202C 22,9m 2 tarkett KORYTARZ odsadzki dopasować na budowie 202A S2 drzwi EIs30 AL2 AL2 15,3m 2 tarkett D4 S 214 WC D2 4,6m 2 pł.ceram. 262A KORYTARZ 262 GAB.LEK. 261 D3 BM BM D4 B B D2 14,7m 2 tarkett WC PERS. 3,1m 2 pł.ceram. RD D6 D2 2,7 2 pł.ceram. 6,2m 2 tarkett 257A ŁAZIENKA 261A WC PERS. 10,1m 2 pł.ceram. 2,9m 2 pł.ceram. 260A MAG.PODR. 357B POM.GOSP. 2,8m 2 tarkett 2,2m 2 pł.ceram. 257 WC NIEPEŁ. GAB.LEK. 14,9m 2 tarkett D4 D4 258A WC 210A PRZEDPOKÓJ 260 GAB.ODDZIAŁ. 258B BRUDOWNIK 14,9m 2 tarkett 10,6m 2 pł.ceram. D2 WM D4 D4 TE D3 D3 RL S S S WSP SKNW D5 D5 S SKNS F SO SB K SB BM B F SO B K F SO F BM B RL SB POLON RL SDT SDZ RL WBB D3 D3 D2 D8 RD D7 IT LP 4,8m 2 pł.ceram. SKW SKS SKW SKS B A FG PCV2 253 P01 BHC P01 D4 FG 30,5m 2 tarkett D2 SKW SZ BHC 253A WC PACJ. 2,7 2 pł.ceram. POK.ZAB. A D6 SKW SKS SPZ KO KO SPZ SPZ KZ SKW SKS D5 BM 252B SKW SZ B 252A NATRYSK 3,1m 2 pł.ceram. 14,9m 2 tarkett D4 SKW SKS GAB.PIEL. F ST KT SO K F D2 SKW SZ MF SKW SKS D6 251A WC RD 3,1m 2 pł.ceram. L 250A NATRYSK 2,8m 2 pł.ceram. 251B POK. SOCJAL. 250 POK.2 Ł ,9m 2 2 tarkett 14,5m 2 tarkett 14,5m D4 D5 D5 D4 D2 HP 249A WC 2,9m 2 pł.ceram. POK. 2Ł. tarkett C D RZS kanały went. podeprzeć Centralę N1/W1 posadowić na ramie konstrucyjnej N1/W1 centrala wentylacyjna G=581 kg nag. elektr.- 9,0 kw sil. 0,37+0,37 kw BUDYNEK ŁÓŻKOWY 1A_IIP_P_AR RYS_03_v01_2011_07_22 PION POŁOŻNICTWA I PATOLOGII CIĄŻY KLINIKI POŁOŻNICTWA, CHORÓB KOBIECYCH I GINEKOLOGII ONKOLOGICZNEJ RZUT II PIĘTRA -FRAGMENT P 1:100 Inwestor: Szpital Uniwersytecki nr2 im, dr Jana Biziela w Bydgoszczy ul Ujejskiego Bydgoszcz Obiekt: REMONT I MODERNIZACJA CZĘSCI BUDYNKU ŁÓŻKOWEGO 1A Stadium: PROJ. BUDOWL.-WYK. Branża: TECHNOLOGIA PROJEKTANT mgr inż. Violetta Banas Nr.ark. 1 Data: 22 LIPCA 2011
