1 - PROJEKT TECHNOLOGII - LABORATORIUM DIAGNOSTYCZNEGO Nazwa i adres obiektu : laboratorium diagnostyczne Białogard ul. Chopina 29 C Inwestor : SZPITAL POWIATOWY W BIAŁOGARDZIE Białogard ul. Chopina Nr 29 *BranŜa technologiczna: - PROJEKTOWAŁ : InŜ. JACEK KRUPA zam Białogard ul. Zwycięstwa 46/ , Upr. Bud. Nr UAN/U/7342/210/94 - Członek Zachodniopomorskiej Okręgowej Izby InŜynierów kod identyfikacyjny ZAP/BO/2148/01 - BIAŁOGARD PAŹDZIERNIK

2 2 Zawartość opracowania I. Dane normatywne. 1. Podstawa opracowania. str. 3, 2. Dane ogólne. str. 3, II. Wymagania ogólnoprzestrzenne. str. 3, III. Wymagania ogólnobudowlane. str. 4, IV. Wymagania dotyczące instalacji. str. 4, V. Parametry pracy, technologiczne i zatrudnienia str. 4, VI. Wykaz pomieszczeń wraz z wyposaŝeniem str. 4, VII. Decyzja Zachodniopomorskiego Państwowego Wojewódzkiego Inspektora Sanitarnego w Szczecinie - nr NZNS z dnia r. - w sprawie o wyraŝenie zgody na odstępstwo od warunków technicznych - str. 10, VIII. Załącznik graficzny do w/w decyzji - str. 11, IX. Pozytywną opinie sanitarną Państwowego Powiatowego Inspektora Sanitarnego w Białogardzie - str. 12, X. Rysunki. - nr 1. Lokalizacja technologicznych pomieszczeń. skala 1 : 500, - nr 2. Technologia laboratorium diagnostycznego skala 1 : 100, - nr 3. Inwentaryzacja - zakres zmiany sposobu uŝytkowania istniejących pomieszczeń medycznych na pomieszczenia diagnostyki laboratoryjnej skala 1 : 100.

3 3 I. Dane normatywne. 1. Podstawa opracowania. umowa i zlecenie inwestora, lokalizacja Białogard ul. ul. Chopina 29 C - rys. Nr 1, obowiązujące normy, ROZPORZĄDZENIE MINISTRA ZDROWIA z dnia 26 czerwca w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz.U nr 0 poz. 739 z póz. zm.), ROZPORZĄDZENIE MINISTRA ZDROWIA z dnia 3 marca 2004 r.. - w sprawie wymagań, jakim powinno odpowiadać medyczne laboratorium diagnostyczne (Dz.U nr 43 poz. 408 z póz. zm.), ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ z dnia 6 listopada 2012 r r. - w sprawie wymagań, jakim powinno odpowiadać medyczne laboratorium diagnostyczne(dz.u nr 0 poz z póz. zm.), ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz.U. z 2003 r. Nr 169 poz ), 2. Dane ogólne. Opracowanie projektowe ma na celu zmianę funkcji pomieszczeń z zachowaniem funkcji medycznej, pomieszczenia na poziomie przyziemia w budynku nr 5 Centrum Rehabilitacji Szpitala Rejonowego w Białogardzie przy ul. Chopina 29C jak i cały budynek posiadają pozytywną opinie sanitarną Państwowego powiatowego Inspektora Sanitarnego. Zmiana sposobu uŝytkowania w zakresie usług medycznych polegać będzie na zaprojektowaniu w miejscu gabinetów lekarskich i pomieszczeń towarzyszących pomieszczeń laboratorium z pomieszczeniami towarzyszącymi tj.: pomieszczenia główne; o pokój przyjęć materiału do badań, o punkt rozdziału materiału do badań, o pomieszczenia do wykonywania czynności diagnostyki laboratoryjnej; pracownia analityczna, pracownia biochemii, pracownia hematologii, pracownia bakteriologiczna, o pomieszczenia administracyjne. pomieszczenia specjalne; o pomieszczenia magazynowe; odczynników, drobnego sprzętu, o pomieszczenia pomocnicze, pomieszczenia socjalne; o pokój socjalny, o urządzenia sanitarno-higieniczne, o szatnie dla personelu, pomieszczenia słuŝące do obsługi pacjentów; o pokój pobrań oddzielony od pomieszczeń laboratoryjnych, o poczekalnia, o urządzenia sanitarno-higieniczne dla pacjentów, Z uwagi na fakt adaptacji pomieszczeń zarówno w pierwotnej funkcji jak i obecnie projektowanej pomieszczenia laboratorium - w istniejącym budynku nie moŝna ich wykonać z zachowaniem: umiejscowienia powyŝej terenu, normatywnej wysokości. Dlatego teŝ uzyskano pozytywną opinię - Decyzja Zachodniopomorskiego Państwowego Wojewódzkiego Inspektora Sanitarnego w Szczecinie - nr NZNS z dnia r. - w sprawie o wyraŝenie zgody na odstępstwo od warunków technicznych II. Wymagania ogólnoprzestrzenne. Obiekt zaprojektowano: z zachowanie całkowitej izolacji pomieszczeń laboratorium od pomieszczeń; o nie związanych z opieką medyczną,

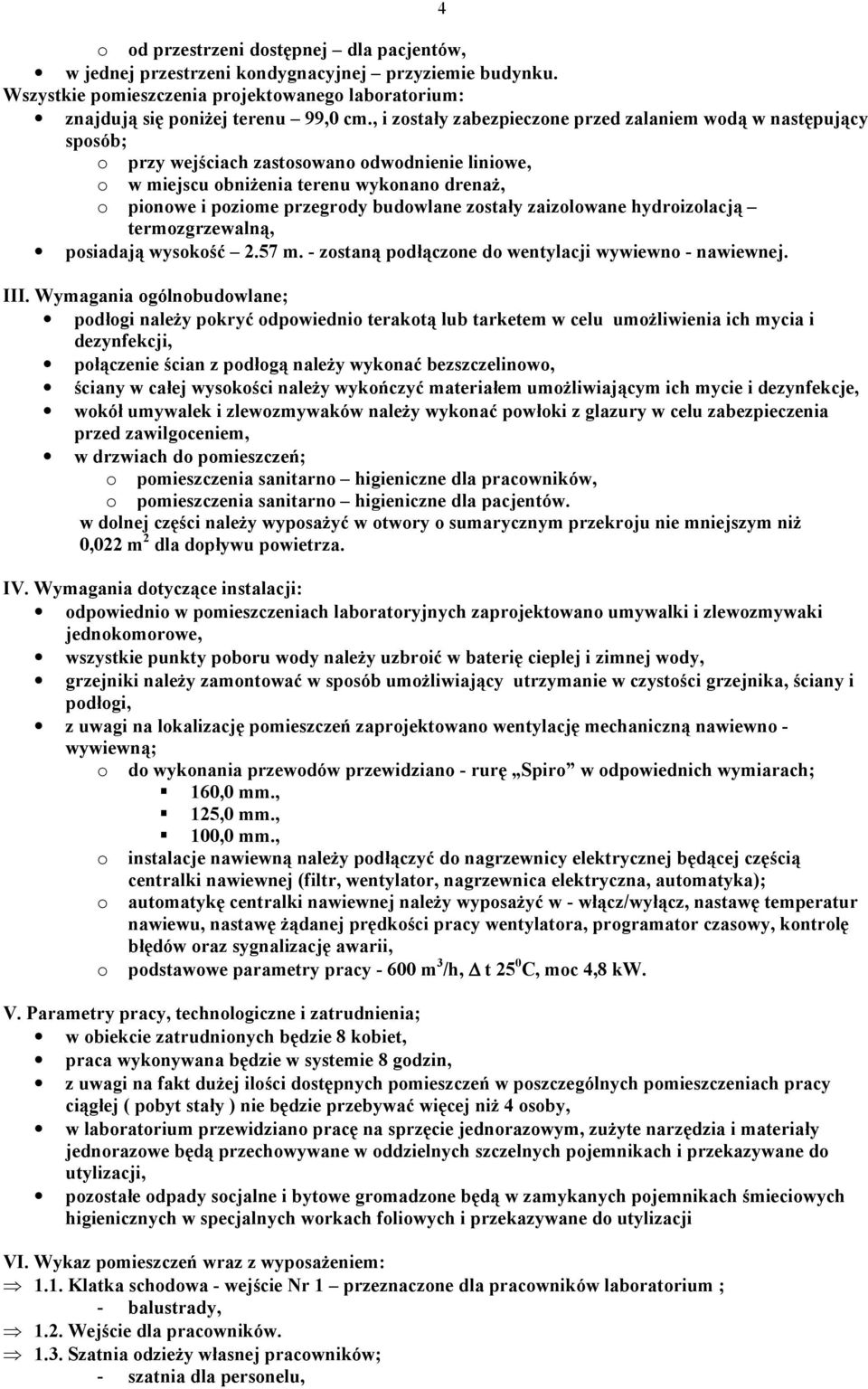

4 4 o od przestrzeni dostępnej dla pacjentów, w jednej przestrzeni kondygnacyjnej przyziemie budynku. Wszystkie pomieszczenia projektowanego laboratorium: znajdują się poniŝej terenu 99,0 cm., i zostały zabezpieczone przed zalaniem wodą w następujący sposób; o przy wejściach zastosowano odwodnienie liniowe, o w miejscu obniŝenia terenu wykonano drenaŝ, o pionowe i poziome przegrody budowlane zostały zaizolowane hydroizolacją termozgrzewalną, posiadają wysokość 2.57 m. - zostaną podłączone do wentylacji wywiewno - nawiewnej. III. Wymagania ogólnobudowlane; podłogi naleŝy pokryć odpowiednio terakotą lub tarketem w celu umoŝliwienia ich mycia i dezynfekcji, połączenie ścian z podłogą naleŝy wykonać bezszczelinowo, ściany w całej wysokości naleŝy wykończyć materiałem umoŝliwiającym ich mycie i dezynfekcje, wokół umywalek i zlewozmywaków naleŝy wykonać powłoki z glazury w celu zabezpieczenia przed w drzwiach do pomieszczeń; o pomieszczenia sanitarno higieniczne dla pracowników, o pomieszczenia sanitarno higieniczne dla pacjentów. w dolnej części naleŝy wyposaŝyć w otwory o sumarycznym przekroju nie mniejszym niŝ 0,022 m 2 dla dopływu powietrza. IV. Wymagania dotyczące instalacji: odpowiednio w pomieszczeniach laboratoryjnych zaprojektowano umywalki i zlewozmywaki jednokomorowe, wszystkie punkty poboru wody naleŝy uzbroić w baterię cieplej i zimnej wody, grzejniki naleŝy zamontować w sposób umoŝliwiający utrzymanie w czystości grzejnika, ściany i podłogi, z uwagi na lokalizację pomieszczeń zaprojektowano wentylację mechaniczną nawiewno - wywiewną; o do wykonania przewodów przewidziano - rurę Spiro w odpowiednich wymiarach; 160,0 mm., 125,0 mm., 100,0 mm., o instalacje nawiewną naleŝy podłączyć do nagrzewnicy elektrycznej będącej częścią centralki nawiewnej (filtr, wentylator, nagrzewnica elektryczna, automatyka); o automatykę centralki nawiewnej naleŝy wyposaŝyć w - włącz/wyłącz, nastawę temperatur nawiewu, nastawę Ŝądanej prędkości pracy wentylatora, programator czasowy, kontrolę błędów oraz sygnalizację awarii, o podstawowe parametry pracy m 3 /h, t 25 0 C, moc 4,8 kw. V. Parametry pracy, technologiczne i zatrudnienia; w obiekcie zatrudnionych będzie 8 kobiet, praca wykonywana będzie w systemie 8 godzin, z uwagi na fakt duŝej ilości dostępnych pomieszczeń w poszczególnych pomieszczeniach pracy ciągłej ( pobyt stały ) nie będzie przebywać więcej niŝ 4 osoby, w laboratorium przewidziano pracę na sprzęcie jednorazowym, zuŝyte narzędzia i materiały jednorazowe będą przechowywane w oddzielnych szczelnych pojemnikach i przekazywane do utylizacji, pozostałe odpady socjalne i bytowe gromadzone będą w zamykanych pojemnikach śmieciowych higienicznych w specjalnych workach foliowych i przekazywane do utylizacji VI. Wykaz pomieszczeń wraz z wyposaŝeniem: 1.1. Klatka schodowa - wejście Nr 1 przeznaczone dla pracowników laboratorium ; - balustrady, 1.2. Wejście dla pracowników Szatnia odzieŝy własnej pracowników; - szatnia dla personelu,

5 5 wyposaŝenie: wieszak na ubranie, szafki ubraniowe na odzieŝ własną 8 szt., ławki, 1.4. Pomieszczenia sanitarno-higieniczne dla pracowników; ( pomieszczenie WC, przedsionek, umywalnia i kabina prysznicowa ) wyposaŝenie: umywalki 3 szt., deska sedesowa 1 szt., kabina prysznicowa, wieszak na ubranie, pojemnik na odpadki, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, lustro, uchwyt na papier toaletowy, wodne umywalki z doprowadzeniem zimnej i ciepłej wody i miski ustępowe z doprowadzeniem zimnej wody i natryski z doprowadzeniem ciepłej i zimnej wody i odprowadzeniem ścieków (szt.1, hermetyczne przy umywalce), 1.5. Szatnia odzieŝy roboczej i ochronnej; - szatnia dla personelu, wyposaŝenie: wieszak na ubranie, szafki ubraniowe na odzieŝ własną 8 szt.( szafa dwudzielna), ławki, krzesła, instalacje: 1.6. Pomieszczenie WC dla pracowników; wyposaŝenie: umywalki 1 szt., deska sedesowa 1 szt., pojemnik na odpadki, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, lustro, uchwyt na papier toaletowy, instalacje: wodne umywalki z doprowadzeniem zimnej i ciepłej wody i 1.7.Korytarz dla pracowników;

6 6 wentylacja - wentylacja grawitacyjna, 1.8.Pomieszczenie socjalne; wyposaŝenie: krzesła, stół kuchenny, zestaw mebli kuchennych wykonany z materiałów łatwo zmywalnych, nienasiąkliwych, odpornych na działanie środków dezynfekcyjnych ze zlewem 1 komorowym, chłodziarka, czajnik bezprzewodowy, kuchenka mikrofalowa, wieszak na ubranie, kosz na śmieci, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, umywalka, 1.9. Pomieszczenia magazynowe (podręczna sterylizacja ) wykończenie pomieszczeń; ściany gładkie, łatwo zmywalne, w podręcznej sterylizatorni za zlewem i umywalką zabezpieczone przed wyposaŝenie: regał, chłodziarka, w podręcznej sterylizatorni, zestaw mebli i blatów laboratoryjnych, sterylizator do utylizacji poŝywek,szafka na narzędzia i podkłady jednorazowe, pojemnik na odpadki, zamykany pojemnik na odpady medyczne, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, dozownik ze środkiem dezynfekcyjnym uruchamiany bez kontaktu z dłonią, umywalka wbudowana w blat, zlewozmywak 1- komorowy, 1.10.Korytarz dla pracowników; wentylacja - grawitacyjna, Pomieszczenia do wykonywania czynności diagnostyki laboratoryjnej; wyposaŝenie wirówka o duŝej pojemności, wirówka mała, aparat do analizy moczu, wyciąg nad analizatorami moczu, zestawy stołów i szafek laboratoryjnych wykonane z materiałów łatwo zmywalnych, odpornych na działanie środków taboret laboratoryjne, krzesło, laboratoryjne, umywalka, zlewozmywak 1- komorowy na szafce, chłodziarka, spektrofotometr, stanowisko mikroskopowe,

7 7 wieszak na ubranie, pojemnik na odpadki, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnika płyn dezynfekcyjny, zamykany pojemnik na odpady medyczne, teletechniczne- instalacja okablowania strukturalnego, gniazdo telefoniczne, Pomieszczenia do wykonywania czynności diagnostyki laboratoryjnej; wyposaŝenie zestawy stołów i szafek laboratoryjnych wykonane z materiałów łatwo zmywalnych, odpornych na działanie środków taboret laboratoryjne, krzesło, laboratoryjne, umywalka, zlewozmywak 1- komorowy na szafce, chłodziarka, spektrofotometr, stanowisko mikroskopowe, wieszak na ubranie, pojemnik na odpadki, zamykany pojemnik na odpady medyczne, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnika płyn dezynfekcyjny, zamykany pojemnik na odpady medyczne, teletechniczne- instalacja okablowania strukturalnego, gniazdo telefoniczne, Pomieszczenia do wykonywania czynności diagnostyki laboratoryjnej; wyposaŝenie zestawy stołów i szafek laboratoryjnych wykonane z materiałów łatwo zmywalnych, odpornych na działanie środków taboret laboratoryjne, krzesło, laboratoryjne, umywalka, zlewozmywak 1- komorowy na szafce, chłodziarka, spektrofotometr, stanowisko mikroskopowe, wieszak na ubranie, pojemnik na odpadki, zamykany pojemnik na odpady medyczne, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnika płyn dezynfekcyjny, zamykany pojemnik na odpady medyczne, teletechniczne- instalacja okablowania strukturalnego, gniazdo telefoniczne, Pomieszczenia do wykonywania czynności diagnostyki laboratoryjnej;

8 8 wyposaŝenie zestawy stołów i szafek laboratoryjnych wykonane z materiałów łatwo zmywalnych, odpornych na działanie środków taboret laboratoryjne, krzesło, laboratoryjne, umywalka, zlewozmywak 1- komorowy na szafce, chłodziarka, spektrofotometr, stanowisko mikroskopowe, wieszak na ubranie, pojemnik na odpadki, zamykany pojemnik na odpady medyczne, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnika płyn dezynfekcyjny, zamykany pojemnik na odpady medyczne, teletechniczne- instalacja okablowania strukturalnego, gniazdo telefoniczne, 1.15.Pomieszczenie na środki czystości wyposaŝenie umywalka, zlewozmywak 1- komorowy, szafka na środki czystości, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnika płyn dezynfekcyjny, oświetlenie miejscowe, Pokój pobrań punkt rozdziału materiału do badań wykończenie w/w punktów; ściany gładkie, łatwo zmywalne, wyposaŝenie: umywalka, zlewozmywak 1- komorowy na szafce, chłodziarka, krzesło obrotowe, blat z szafkami, blat na próbki laboratoryjne, komputer, zamykany pojemnik na odpadki, zamykany pojemnik na odpady medyczne, szafki kartotekowe, szafka na środki czystości, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik na płyn dezynfekcyjny, wodne umywalka i zlewozmywak z doprowadzeniem zimnej i ciepłej wody i Pokój przyjęć materiału do badań. wykończenie w/w punktów; ściany gładkie, łatwo zmywalne, wyposaŝenie: krzesło obrotowe, blat z szafkami, blat na próbki laboratoryjne, zamykany pojemnik na odpady medyczne, komputer, zamykany pojemnik na odpadki, zamykany pojemnik na odpady medyczne, szafki kartotekowe,

9 Pomieszczenie administracyjne podłoga - wykładzina łatwo zmywalna, ściany gładkie, łatwo zmywalne, wyposaŝenie: krzesło obrotowe, szafa na dokumentację, biurko, komputer, kserokopiarka, wieszak na ubranie, pojemnik na odpadki, Łazienka ( pomieszczenie dodatkowe ) wyposaŝenie: umywalki 1 szt., deska sedesowa 1 szt., kabina prysznicowa, wieszak na ubranie, pojemnik na odpadki, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, lustro, uchwyt na papier toaletowy, wodne umywalki z doprowadzeniem zimnej i ciepłej wody i miski ustępowe z doprowadzeniem zimnej wody i natryski z doprowadzeniem ciepłej i zimnej wody i odprowadzeniem ścieków oświetlenie miejscowe, Poczekalnia dla pacjentów; Pomieszczenie WC dla pacjentów wyposaŝenie: ławki, pojemnik na odpadki, instalacje: wentylacja - grawitacyjna, wyposaŝenie: umywalki 4 szt., deska sedesowa 2 szt., pisuar 1, zawór czerpalny ze złączką, pojemnik na odpadki, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, lustro, uchwyt na papier toaletowy, wodne umywalki z doprowadzeniem zimnej i ciepłej wody i Wejście Nr przeznaczone dla pacjentów....
