2 1. OBIEKT, INWESTOR, LOKALIZACJA Obiekt projektowany: budynek główny Szpitala Klinicznego im. K. Jonschera Uniwersytetu Medycznego im. K. Marcinkowskiego w Poznaniu Inwestor: Uniwersytet Medyczny im. K. Marcinkowskiego ul. Fredry 10, Poznań Lokalizacja: ul. Szpitalna 27/33, Poznań, działka nr 6/5, 6/6, 7/14 arkusz 17, obręb Jeżyce 2.WIZJA LOKALNA W TERENIE STAN ISTNIEJĄCY Obszar będący tematem opracowania zlokalizowany jest na terenie miasta Poznania przy ulicy Szpitalnej. Miejsce przyszłej rozbudowy zlokalizowane jest bezpośrednio przy budynku głównym szpitala, na terenie obecnie porośniętym trawą, krzewami i pojedynczymi drzewami. Na przedmiotowej działce znajdują się budynki szpitalne Szpitala Klinicznego im. K. Jonschera Uniwersytetu Medycznego im. K. Marcinkowskiego w Poznaniu wraz z parkingami zewnętrznymi. Wszelkie niezbędne media w ul. Szpitalnej. Inwestycja polegająca na rozbudowie budynku głównego o bloki operacyjne nie wymaga budowy nowych przyłączy. Projekt zakłada wykorzystanie istniejących mediów takich jak: instalacja wodociągowa instalacja kanalizacji sanitarnej i deszczowej instalacja elektryczne instalacja CO 3. OGÓLNY OPIS LOKALIZACJI l WARUNKI ZABUDOWY Lokalizacja inwestycji została przyjęta zgodnie z decyzją o ustaleniu lokalizacji inwestycji celu publicznego realizacja na terenie działek nr 6/6, 7/14 ark. 17, obręb Jeżyce, położonych przy ul. Szpitalnej 27/33 w Poznaniu. Wymagania dotyczącej nowej zabudowy: - linia zabudowy: obowiązująca linia zabudowy: dla istniejącego budynku bez zmian, budowa nowych segmentów przewidziana w głębi terenu - wielkość powierzchni zabudowy w stosunku do powierzchni działki: maksymalnie 23% łącznie dla obiektów istniejących i projektowanych, równocześnie nie więcej niż 2220m2 powierzchni dla segmentów projektowanych - szerokość elewacji frontowej : maksymalnie 34m dla segmentu zlokalizowanego najbliżej ul. Szpitalnej - wysokość górnej krawędzi elewacji frontowej, jej gzymsu lub attyki: do 19m - geometria dachu: dach płaski - miejsca parkingowe bez zmian 4. FUNKCJA PODSTAWOWA PROJEKTOWANEGO OBIEKTU 4.1 Opis ogólny Budynek główny szpitala dziecięcego rozbudowano o łącznik oraz pawilon bloków operacyjnych. Obecnie planuje się nadbudowę jednokondygnacyjnego pawilonu o jedną kondygnację z przeznaczeniem na dziecięcy oddział kardiochirurgii. Komunikacja wewnętrzna: Wejście główne do budynku w poziomie terenu: Wejście/wjazd główne na teren szpitala z ul. Szpitalnej Wszystkie kondygnacje łączą trzony mieszczące klatki schodowe i dźwigi osobowe z możliwością transportu chorego na łóżku. Schody stałe: Wewnętrzne klatki schodowe z kondygnacji -1 na ostatnią kondygnację budynku. Zewnętrzna klatka ewakuacyjna Windy: - 2 windy osobowe z możliwością transportu chorego na łóżku, łączące wszystkie kondygnacje Dostępność dla osób niepełnosprawnych Udogodnienia dla osób niepełnosprawnych: układ wejść i winda zapewnia dostęp dla osób niepełnosprawnych na każdą kondygnację; progi w wejściach zewnętrznych niewiększe niż 2 cm; bezprogowe ukształtowanie terenu - krawężniki wtopione, różne poziomy terenu połączone pochyłymi traktami pieszo-jezdnymi. opis

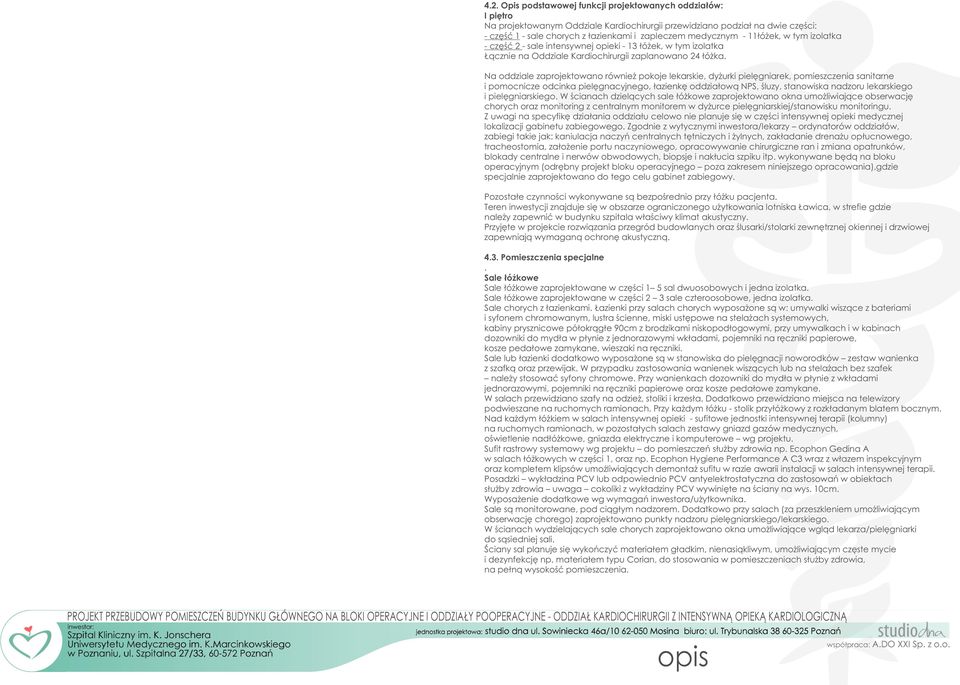

3 4.2. Opis podstawowej funkcji projektowanych oddziałów: I piętro Na projektowanym Oddziale Kardiochirurgii przewidziano podział na dwie części: - część 1 - sale chorych z łazienkami i zapleczem medycznym - 11łóżek, w tym izolatka - część 2 - sale intensywnej opieki - 13 łóżek, w tym izolatka Łącznie na Oddziale Kardiochirurgii zaplanowano 24 łóżka. Na oddziale zaprojektowano również pokoje lekarskie, dyżurki pielęgniarek, pomieszczenia sanitarne i pomocnicze odcinka pielęgnacyjnego, łazienkę oddziałową NPS, śluzy, stanowiska nadzoru lekarskiego i pielęgniarskiego. W ścianach dzielących sale łóżkowe zaprojektowano okna umożliwiające obserwację chorych oraz monitoring z centralnym monitorem w dyżurce pielęgniarskiej/stanowisku monitoringu. Z uwagi na specyfikę działania oddziału celowo nie planuje się w części intensywnej opieki medycznej lokalizacji gabinetu zabiegowego. Zgodnie z wytycznymi inwestora/lekarzy ordynatorów oddziałów, zabiegi takie jak: kaniulacja naczyń centralnych tętniczych i żylnych, zakładanie drenażu opłucnowego, tracheostomia, założenie portu naczyniowego, opracowywanie chirurgiczne ran i zmiana opatrunków, blokady centralne i nerwów obwodowych, biopsje i nakłucia szpiku itp. wykonywane będą na bloku operacyjnym (odrębny projekt bloku operacyjnego poza zakresem niniejszego opracowania),gdzie specjalnie zaprojektowano do tego celu gabinet zabiegowy. Pozostałe czynności wykonywane są bezpośrednio przy łóżku pacjenta. Teren inwestycji znajduje się w obszarze ograniczonego użytkowania lotniska Ławica, w strefie gdzie należy zapewnić w budynku szpitala właściwy klimat akustyczny. Przyjęte w projekcie rozwiązania przegród budowlanych oraz ślusarki/stolarki zewnętrznej okiennej i drzwiowej zapewniają wymaganą ochronę akustyczną Pomieszczenia specjalne. Sale łóżkowe Sale łóżkowe zaprojektowane w części 1 5 sal dwuosobowych i jedna izolatka. Sale łóżkowe zaprojektowane w części 2 3 sale czteroosobowe, jedna izolatka. Sale chorych z łazienkami. Łazienki przy salach chorych wyposażone są w: umywalki wiszące z bateriami i syfonem chromowanym, lustra ścienne, miski ustępowe na stelażach systemowych, kabiny prysznicowe półokrągłe 90cm z brodzikami niskopodłogowymi, przy umywalkach i w kabinach dozowniki do mydła w płynie z jednorazowymi wkładami, pojemniki na ręczniki papierowe, kosze pedałowe zamykane, wieszaki na ręczniki. Sale lub łazienki dodatkowo wyposażone są w stanowiska do pielęgnacji noworodków zestaw wanienka z szafką oraz przewijak. W przypadku zastosowania wanienek wiszących lub na stelażach bez szafek należy stosować syfony chromowe. Przy wanienkach dozowniki do mydła w płynie z wkładami jednorazowymi, pojemniki na ręczniki papierowe oraz kosze pedałowe zamykane. W salach przewidziano szafy na odzież, stoliki i krzesła. Dodatkowo przewidziano miejsca na telewizory podwieszane na ruchomych ramionach. Przy każdym łóżku - stolik przyłóżkowy z rozkładanym blatem bocznym. Nad każdym łóżkiem w salach intensywnej opieki - sufitowe jednostki intensywnej terapii (kolumny) na ruchomych ramionach, w pozostałych salach zestawy gniazd gazów medycznych, oświetlenie nadłóżkowe, gniazda elektryczne i komputerowe wg projektu. Sufit rastrowy systemowy wg projektu do pomieszczeń służby zdrowia np. Ecophon Gedina A w salach łóżkowych w części 1, oraz np. Ecophon Hygiene Performance A C3 wraz z włazem inspekcyjnym oraz kompletem klipsów umożliwiających demontaż sufitu w razie awarii instalacji w salach intensywnej terapii. Posadzki lub odpowiednio PCV antyelektrostatyczna do zastosowań w obiektach służby zdrowia uwaga cokoliki z wykładziny PCV wywinięte na ściany na wys. 10cm. Wyposażenie dodatkowe wg wymagań inwestora/użytkownika. Sale są monitorowane, pod ciągłym nadzorem. Dodatkowo przy salach (za przeszkleniem umożliwiającym obserwację chorego) zaprojektowano punkty nadzoru pielęgniarskiego/lekarskiego. W ścianach wydzielających sale chorych zaprojektowano okna umożliwiające wgląd lekarza/pielęgniarki do sąsiedniej sali. Ściany sal planuje się wykończyć materiałem gładkim, nienasiąkliwym, umożliwiającym częste mycie i dezynfekcję np. materiałem typu Corian, do stosowania w pomieszczeniach służby zdrowia, na pełną wysokość pomieszczenia. opis

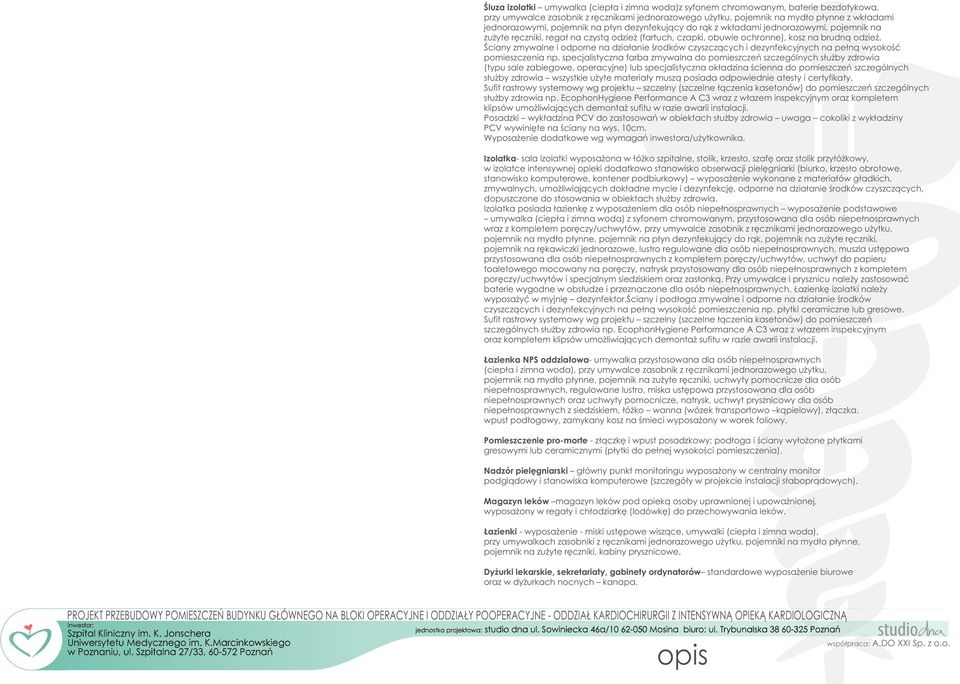

4 Śluza izolatki umywalka (ciepła i zimna woda)z syfonem chromowanym, baterie bezdotykowa, przy umywalce zasobnik z ręcznikami jednorazowego użytku, pojemnik na mydło płynne z wkładami jednorazowymi, pojemnik na płyn dezynfekujący do rąk z wkładami jednorazowymi, pojemnik na zużyte ręczniki, regał na czystą odzież (fartuch, czapki, obuwie ochronne), kosz na brudną odzież. Ściany zmywalne i odporne na działanie środków czyszczących i dezynfekcyjnych na pełną wysokość pomieszczenia np. specjalistyczna farba zmywalna do pomieszczeń szczególnych służby zdrowia (typu sale zabiegowe, operacyjne) lub specjalistyczna okładzina ścienna do pomieszczeń szczególnych służby zdrowia wszystkie użyte materiały muszą posiada odpowiednie atesty i certyfikaty. Sufit rastrowy systemowy wg projektu szczelny (szczelne łączenia kasetonów) do pomieszczeń szczególnych służby zdrowia np. EcophonHygiene Performance A C3 wraz z włazem inspekcyjnym oraz kompletem klipsów umożliwiających demontaż sufitu w razie awarii instalacji. Posadzki do zastosowań w obiektach służby zdrowia uwaga cokoliki z wykładziny PCV wywinięte na ściany na wys. 10cm. Wyposażenie dodatkowe wg wymagań inwestora/użytkownika. Izolatka- sala izolatki wyposażona w łóżko szpitalne, stolik, krzesło, szafę oraz stolik przyłóżkowy, w izolatce intensywnej opieki dodatkowo stanowisko obserwacji pielęgniarki (biurko, krzesło obrotowe, stanowisko komputerowe, kontener podbiurkowy) wyposażenie wykonane z materiałów gładkich, zmywalnych, umożliwiających dokładne mycie i dezynfekcję, odporne na działanie środków czyszczących, dopuszczone do stosowania w obiektach służby zdrowia. Izolatka posiada łazienkę z wyposażeniem dla osób niepełnosprawnych wyposażenie podstawowe umywalka (ciepła i zimna woda) z syfonem chromowanym, przystosowana dla osób niepełnosprawnych wraz z kompletem poręczy/uchwytów, przy umywalce zasobnik z ręcznikami jednorazowego użytku, pojemnik na mydło płynne, pojemnik na płyn dezynfekujący do rąk, pojemnik na zużyte ręczniki, pojemnik na rękawiczki jednorazowe, lustro regulowane dla osób niepełnosprawnych, muszla ustępowa przystosowana dla osób niepełnosprawnych z kompletem poręczy/uchwytów, uchwyt do papieru toaletowego mocowany na poręczy, natrysk przystosowany dla osób niepełnosprawnych z kompletem poręczy/uchwytów i specjalnym siedziskiem oraz zasłonką. Przy umywalce i prysznicu należy zastosować baterie wygodne w obsłudze i przeznaczone dla osób niepełnosprawnych. Łazienkę izolatki należy wyposażyć w myjnię dezynfektor.ściany i podłoga zmywalne i odporne na działanie środków czyszczących i dezynfekcyjnych na pełną wysokość pomieszczenia np. płytki ceramiczne lub gresowe. Sufit rastrowy systemowy wg projektu szczelny (szczelne łączenia kasetonów) do pomieszczeń szczególnych służby zdrowia np. EcophonHygiene Performance A C3 wraz z włazem inspekcyjnym oraz kompletem klipsów umożliwiających demontaż sufitu w razie awarii instalacji. Łazienka NPS oddziałowa- umywalka przystosowana dla osób niepełnosprawnych (ciepła i zimna woda), przy umywalce zasobnik z ręcznikami jednorazowego użytku, pojemnik na mydło płynne, pojemnik na zużyte ręczniki, uchwyty pomocnicze dla osób niepełnosprawnych, regulowane lustro, miska ustępowa przystosowana dla osób niepełnosprawnych oraz uchwyty pomocnicze, natrysk, uchwyt prysznicowy dla osób niepełnosprawnych z siedziskiem, łóżko wanna (wózek transportowo kąpielowy), złączka, wpust podłogowy, zamykany kosz na śmieci wyposażony w worek foliowy. Pomieszczenie pro-morte - złączkę i wpust posadzkowy; podłoga i ściany wyłożone płytkami gresowymi lub ceramicznymi (płytki do pełnej wysokości pomieszczenia). Nadzór pielęgniarski główny punkt monitoringu wyposażony w centralny monitor podglądowy i stanowiska komputerowe (szczegóły w projekcie instalacji słaboprądowych). Magazyn leków magazyn leków pod opieką osoby uprawnionej i upoważnionej, wyposażony w regały i chłodziarkę (lodówkę) do przechowywania leków. Łazienki - wyposażenie - miski ustępowe wiszące, umywalki (ciepła i zimna woda), przy umywalkach zasobniki z ręcznikami jednorazowego użytku, pojemniki na mydło płynne, pojemnik na zużyte ręczniki, kabiny prysznicowe. Dyżurki lekarskie, sekretariaty, gabinety ordynatorów standardowe wyposażenie biurowe oraz w dyżurkach nocnych kanapa. opis

5 Pomieszczenie porządkowe - wyposażone w zlew gospodarczy umieszczony 50cm nad posadzką pomieszczenia, złączkę i wpust posadzkowy; podłoga i ściany wyłożone płytkami gresowymi lub ceramicznymi (płytki do pełnej wysokości pomieszczenia). Pomieszczenia na brudną bieliznę/brudowniki - podłoga i ściany wyłożone płytkami gresowymi (płytki do pełnej wysokości pomieszczenia), pomieszczenia wyposażone w umywalkę z baterią łokciową, dozownik na mydło w płynie, pojemnik na płyn dezynfekcyjny, pojemnik na jednorazowe ręczniki papierowe, pojemnik na zużyte ręczniki, kratkę kanalizacyjną i złączkę, półkę na podsuwacze, miejsce na worki z brudną bielizną oraz myjko dezynfektor. Podłoga i ściany wyłożone płytkami gresowymi lub ceramicznymi (płytki do pełnej wysokości pomieszczenia) 5. ZESTAWIENIE POWIERZCHNI I PIĘTRO NR POM NAZWA POM. POCZEKALNIA POM. PERSONELU DOKUMENTACJA SEKRETARIAT KIEROWNIK KLINIKI ŚLUZA MAGAZYN KOMUNIKACJA SEKRETARIAT GAB. ORDYNATORA STANOWISKO PIELĘGNIAREK POKÓJ PIELĘGNIAREK PIEL. PRZYGOTOWANIE ANEKS KUCHENNY MAGAZYN BIELIZNY CZYSTEJ ZMYWALNIA POKÓJ LEKARZY IZOLATKA ŚLUZA IZOLATKI IZOLATKA POKÓJ 4-OS. POKÓJ 4-OS. MAGAZYN LEKÓW POKÓJ 4-OS. ŚLUZA POM. PORZĄDKOWE WC OGÓLNODOSTĘPNE WC PERSONELU MAG. SPRZĘTU I APARATURY BRUDOWNIK MAG. BIELIZNY BRUDNEJ ODPADY MEDYCZNE POSADZKA POWIERZCHNIA [m2] 4,0 3,0 3,6 16,7 11,3 3,3 10,0 3,3 107,2 15,9 12,6 3,3 3,0 9,5 9,5 5,6 2,8 3,3 3,3 15,2 4,2 2,7 4,5 18,8 54,5 52,4 1,8 53,1 8,9 4,9 5,6 3,2 3,2 4,0 4,0 4,0 4,0 opis

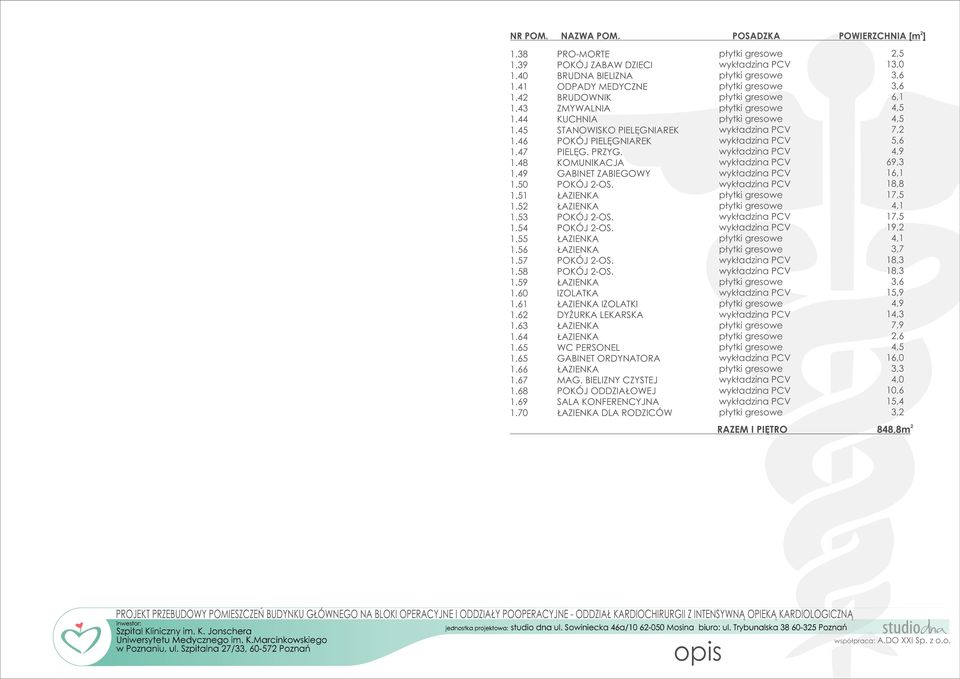

6 NR POM NAZWA POM. POSADZKA PRO-MORTE POKÓJ ZABAW DZIECI BRUDNA BIELIZNA ODPADY MEDYCZNE BRUDOWNIK ZMYWALNIA KUCHNIA STANOWISKO PIELĘGNIAREK POKÓJ PIELĘGNIAREK PIELĘG. PRZYG. KOMUNIKACJA GABINET ZABIEGOWY IZOLATKA IZOLATKI DYŻURKA LEKARSKA WC PERSONEL GABINET ORDYNATORA MAG. BIELIZNY CZYSTEJ POKÓJ ODDZIAŁOWEJ SALA KONFERENCYJNA DLA RODZICÓW POWIERZCHNIA [m2] 2,5 13,0 3,6 3,6 6,1 4,5 4,5 7,2 5,6 4,9 69,3 16,1 18,8 17,5 4,1 17,5 19,2 4,1 3,7 18,3 18,3 3,6 15,9 4,9 14,3 7,9 2,6 4,5 16,0 3,3 4,0 10,6 15,4 3,2 RAZEM I PIĘTRO 848,8m2 opis

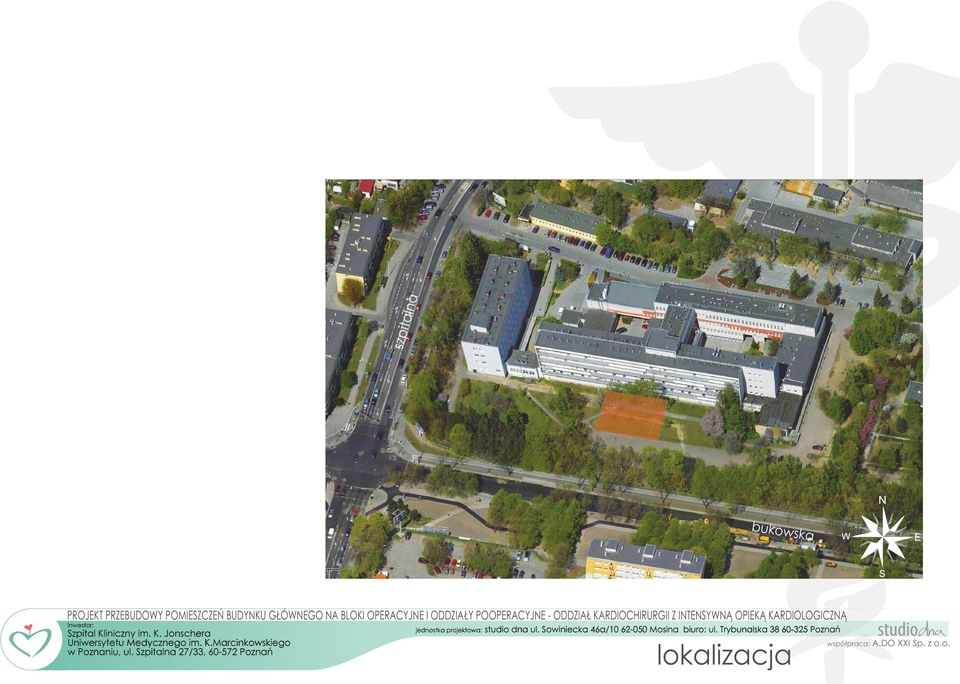

7 alna szpit bukows ka lokalizacja

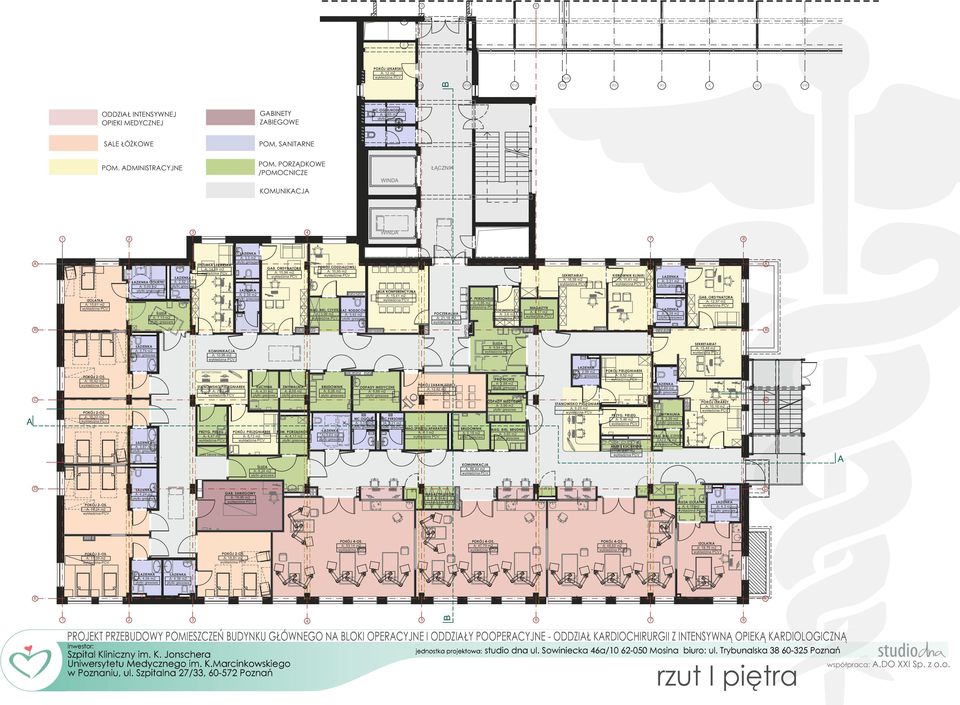

8 5 6 D E POKÓJ LEKARSKI A: 12 m2 XVI XIV XII XI X IX VIII POM. SANITARNE 22 x 15 x 31 SALE ŁÓŻKOWE XVI WC OGÓLNODOST. A: 8,93 m2 GABINETY ZABIEGOWE ODDZIAŁ INTENSYWNEJ OPIEKI MEDYCZNEJ B XIII XVII POM. PORZĄDKOWE /POMOCNICZE POM. ADMINISTRACYJNE ŁĄCZNIK WINDA KOMUNIKACJA 3 4 WINDA A A: 3,3 m2 DYŻURKA LEKARSKA A: 14,29 m2 MD IZOLATKI A: 5,09 m2 8 A: 2,52 m2 A POKÓJ ODDZIAŁOWEJ A: 10,95 m2 GAB. ORDYNATORA A: 15,94 m2 SEKRETARIAT A: 16,58 m2 A: 2,56 m2 IZOLATKA A: 15,61 m2 SALA KONFERENCYJNA A: 15,41 m2 P. PERSONELU A: 2,95 m2 MAG. BIEL. CZYSTEJ ŁAZ. RODZICÓW ŚLUZA A: 7,13 m2 A: 3,99 m2 DOKUMENTACJA POCZEKALNIA A: 21,18 m2 A: 3,6 m2 A: 3,31 m2 GAB. ORDYNATORA A: 12,97 m2 MAGAZYN A: 4,17 m2 A: 3,28 m2 HP 25 A: 3,42 m2 KIEROWNIK KLINIKI A: 11,41 m2 B A: 3,74 m2 B ŚLUZA A: 9,94 m2 KOMUNIKACJA A: 10,95 m2 SEKRETARIAT A: 15,48 m2 A: 2,99 m2 MONITORING A: 18,42 m2 STANOWISKO PIELĘGNIAREK A: 7,22 m2 KUCHNIA A: 4,31 m2 BRUDOWNIK A: 6,08 m2 ZMYWALNIA A: 4,08 m2 POKÓJ ZABAW DZIECI A: 12,62 m2 ODPADY MEDYCZNE A: 6,88 m2 C A: 2,69 m2 ODPADY MEDYCZNE A: 3,96 m2 A: 18,32 m2 A WC OGÓLN. A: 3,31 m2 PRZYG. PIELĘG. A: 4,47 m2 A: 3,67 m2 POKÓJ. PIELĘGNIAREK A: 8,73 m2 POM. PORZĄDKOWE A: 4,17 m2 A: 5,63 m2 STANOWISKO PIELĘGNIAREK A: 9,25 m2 WC PERSONEL A: 3,21 m2 MAG.SPRZĘTU/APARATURY A: 6,1 m2 BRUDOWNIK A: 5,18 m2 ZMYWALNIA A: 3,29 m2 PRZYG. PIELĘG. A: 5,46 m2 MAG. BIEL.CZYSTEJ A: 2,18 m2 Z ANEKS KUCHENNY A: 2,97 m2 A KOMUNIKACJA A: 89,44 m2 ŚLUZA A: 8,24 m2 GAB. ZABIEGOWY A: 15,95 m2 A: 19,24 m2 IT 1 MAGAZYN LEKÓW A: 2,68 m2 L IT 2 TUPS T II A: 4,24 m2 C POKÓJ LEKARZY A: 15,16 m2 MAG. BIEL. BRUDNEJ A: 3,63 m2 szafa bielizna czysta D POKÓJ PIELĘGNIAREK A: 9,52 m2 PRO MORTE A: 2,88 m2 D IT 4 IT 3 hp=100 L ŚLUZA IZOLATKI A: 4,19 m2 L A: 4,3 m2 L MD POKÓJ 4-OS. A: 53,14 m2 POKÓJ 4-OS. A: 47,79 m2 POKÓJ 4-OS. A: 48,82 m2 IZOLATKA A: 18,75 m2 A: 18,81 m2 A: 17,09 m2 K-12 A: 4,04 m2 A: 4,38 m2 E B E rzut I piętra

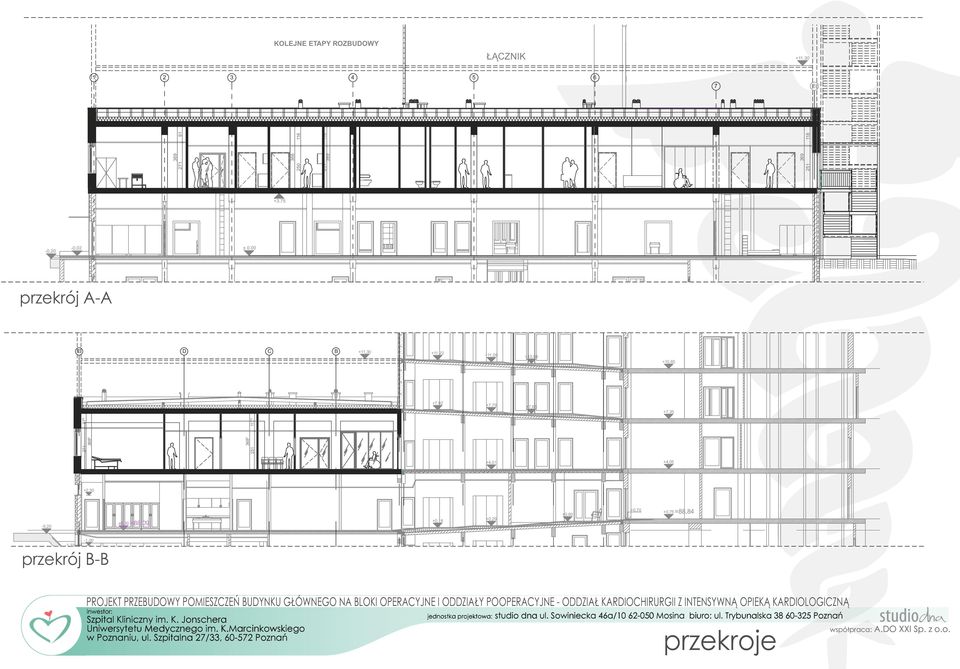

9 KOLEJNE ETAPY ROZBUDOWY ŁĄCZNIK , ,20 ± ,02 przekrój A-A E D C B +11,30 +11,22 +11,09 +10,98 +10,65 +7,92 +7,79 +7, ,35 +4,05 +4,01 +2,30 +0,70 +0,60 ±0,00-0,20 =88,09 +0,18 +0,75 =88,84 +0,29-1,00-1,32 przekrój B-B przekroje

10 elewacja wschodnia elewacja południowa elewacja północna elewacja zachodnia elewacje

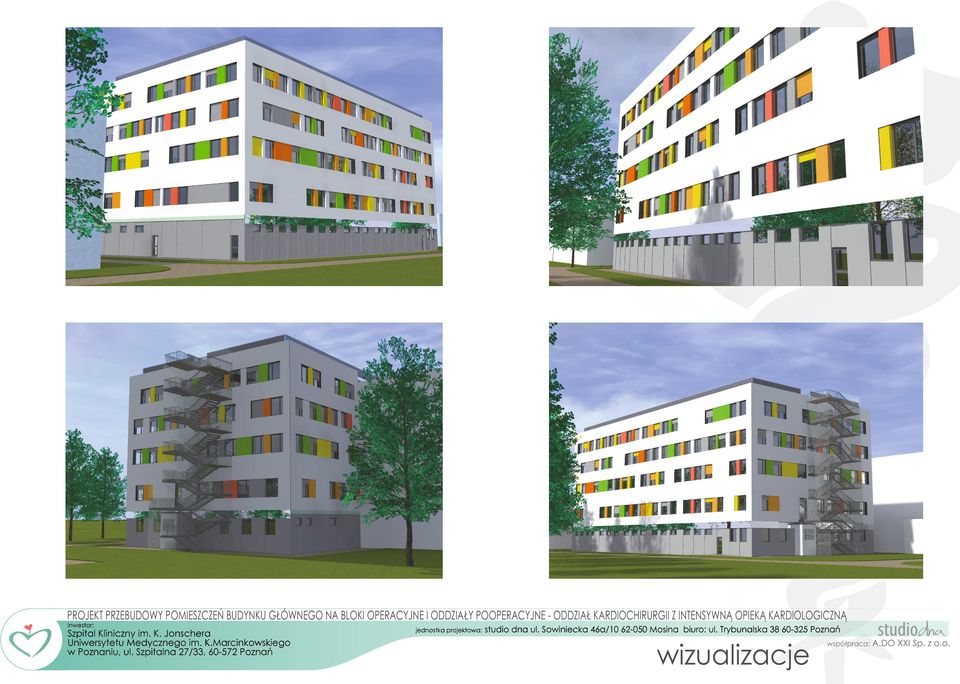

11 wizualizacje

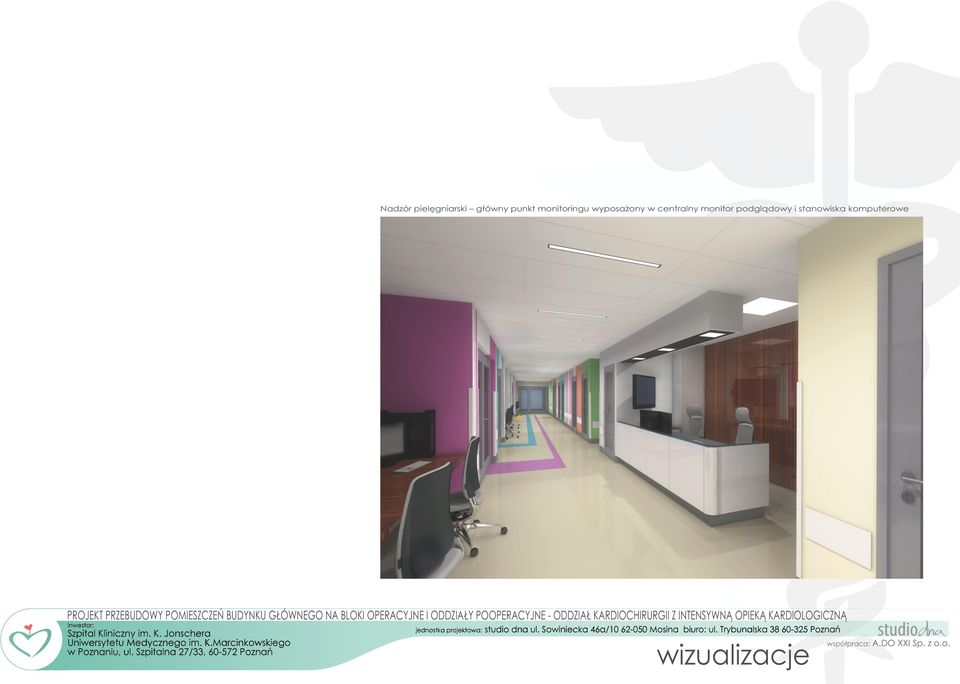

12 Nadzór pielęgniarski główny punkt monitoringu wyposażony w centralny monitor podglądowy i stanowiska komputerowe wizualizacje

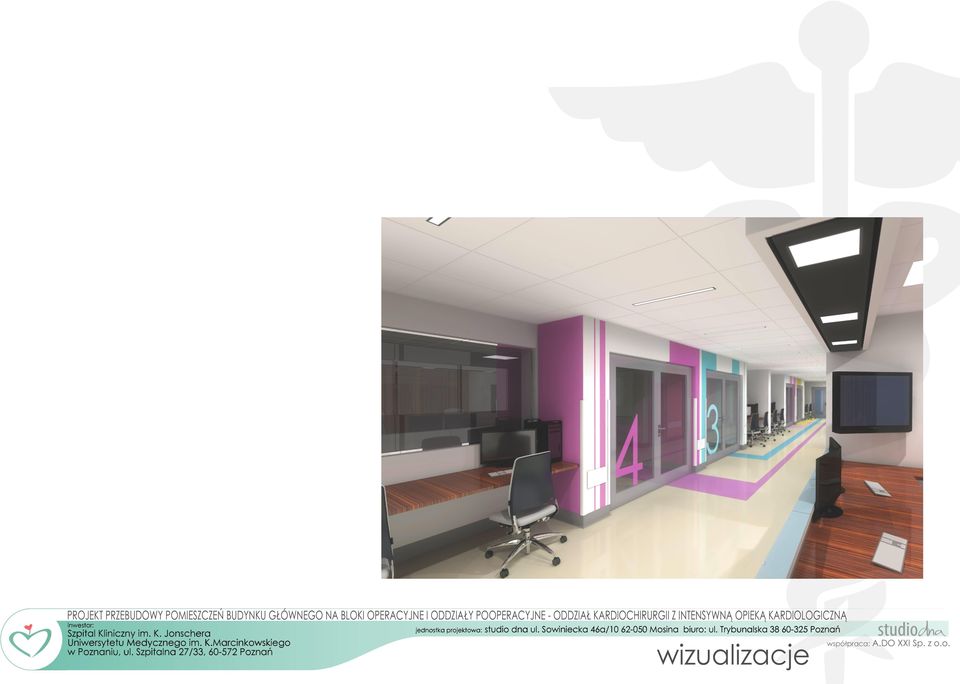

13 wizualizacje

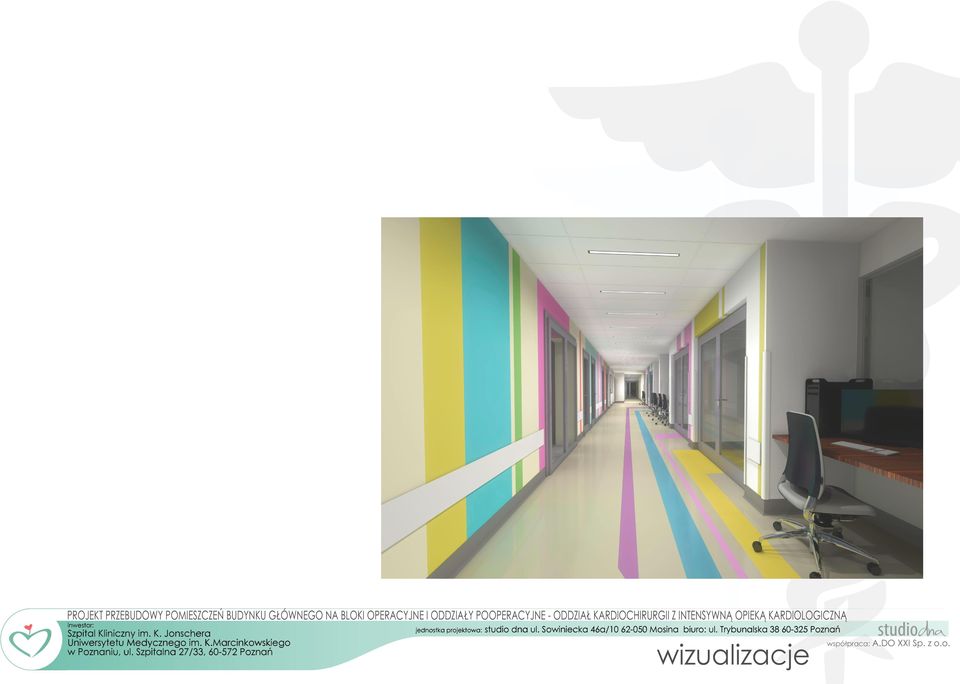

14 wizualizacje

15 Sale łóżkowe trzy sale 4-osobowe, jedna izolatka. Wyposażenie łóżka szpitalne duże oraz dziecięce małe, kolumny anestezjologiczne podwieszane przy każdym łóżku (ramiona ruchome), w każdej sali w zabudowie: zlewozmywak dwukomorowy lub 1 i ½ komory,umywalka (ciepła i zimna woda) z baterią łokciową, przy umywalce zasobnik z ręcznikami jednorazowego użytku, pojemnik na mydło płynne, pojemnik na płyn dezynfekcyjny, pojemnik na zużyte ręczniki. wizualizacje

16 Sale są monitorowane, pod ciągłym nadzorem. Dodatkowo przy salach (za przeszkleniem umożliwiającym obserwację chorego) zaprojektowano punkty nadzoru pielęgniarskiego/lekarskiego. W ścianach wydzielających sale chorych zaprojektowano okna umożliwiające wgląd lekarza/pielęgniarki do sąsiedniej sali. wizualizacje

17 Ściany sal planuje się wykończyć materiałem gładkim, nienasiąkliwym, umożliwiającym częste mycie i dezynfekcję np. materiałem typu Corian, do stosowania w pomieszczeniach służby zdrowia, na pełną wysokość pomieszczenia. Podłoga zmywalna, odporna na działanie środków dezynfekcyjnych, antyelektrostatyczna. Sufity gładkie, zmywalne, higieniczne z przeznaczeniem do budynków szpitalnych o najwyższym parametrze utrzymania czystości np. typu: EcophonHygieneAdvance wizualizacje

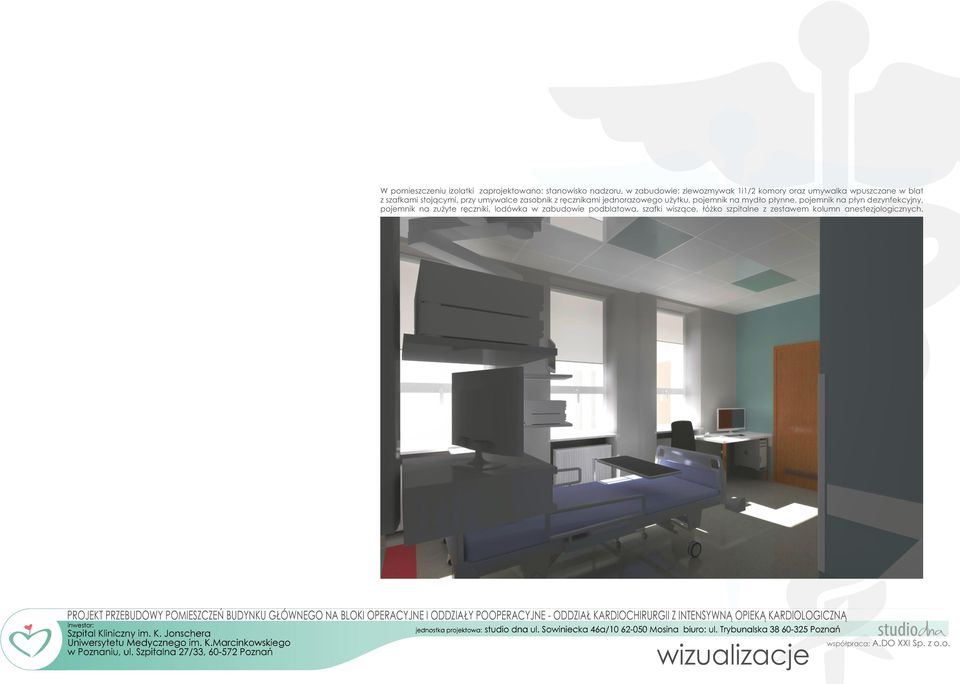

18 W pomieszczeniu izolatki zaprojektowano: stanowisko nadzoru, w zabudowie: zlewozmywak 1i1/2 komory oraz umywalka wpuszczane w blat z szafkami stojącymi, przy umywalce zasobnik z ręcznikami jednorazowego użytku, pojemnik na mydło płynne, pojemnik na płyn dezynfekcyjny, pojemnik na zużyte ręczniki, lodówka w zabudowie podblatowa, szafki wiszące, łóżko szpitalne z zestawem kolumn anestezjologicznych. wizualizacje

19 Ściany izolatki planuje się wykończyć materiałem gładkim, nienasiąkliwym, umożliwiającym częste mycie i dezynfekcję np. materiałem typu Corian, do stosowania w pomieszczeniach służby zdrowia, na pełną wysokość pomieszczenia. Podłoga zmywalna, odporna na działanie środków dezynfekcyjnych, antyelektrostatyczna. Sufit gładki, zmywalny, higieniczny np. typu: EcophonHygieneAdvance. wizualizacje
