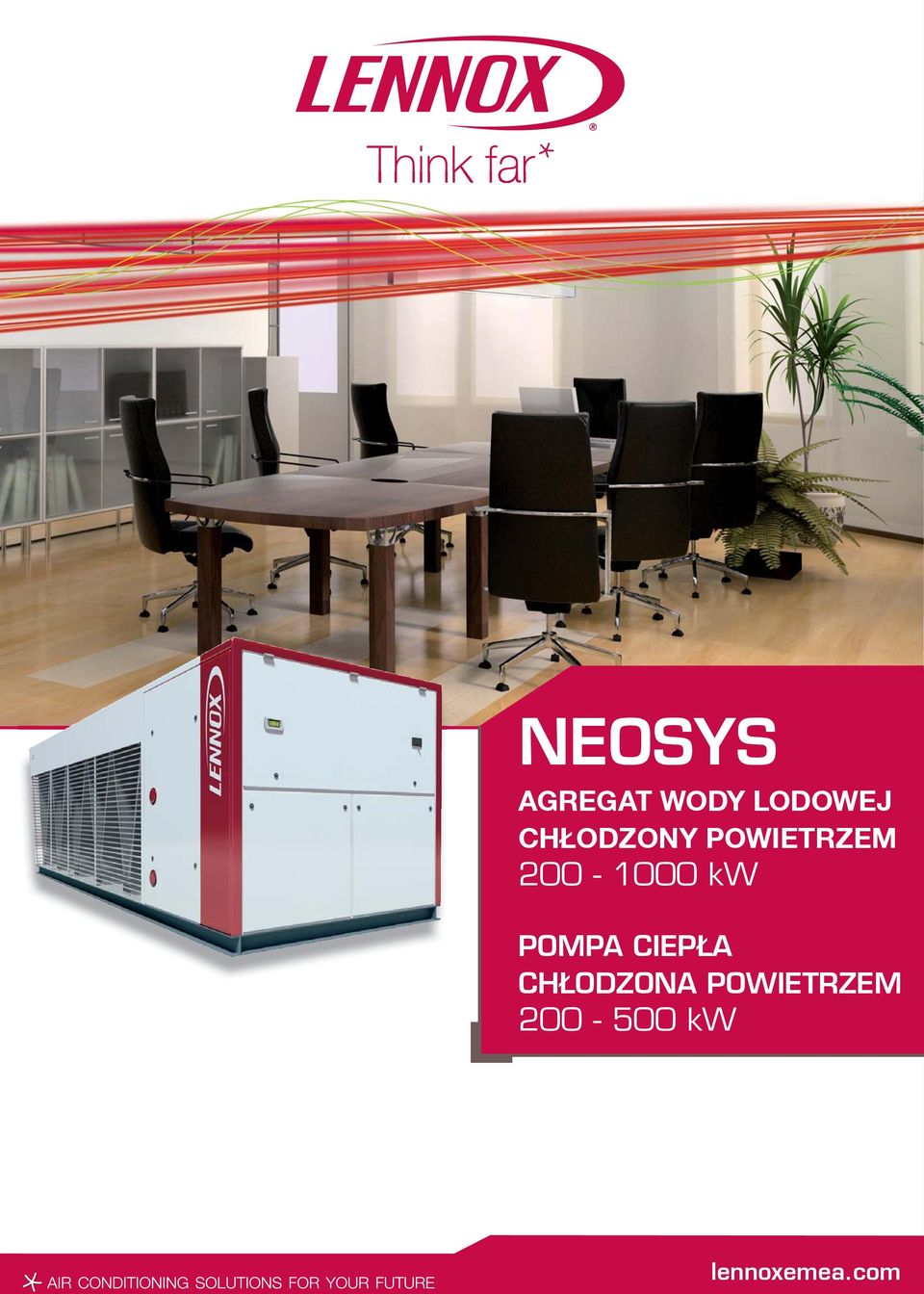

1 NEOSYS AGREGAT WODY LODOWEJ CH ODZONY POWIETRZEM kw POMPA CIEPŁA CHŁODZONA POWIETRZEM kw lennoxemea.com

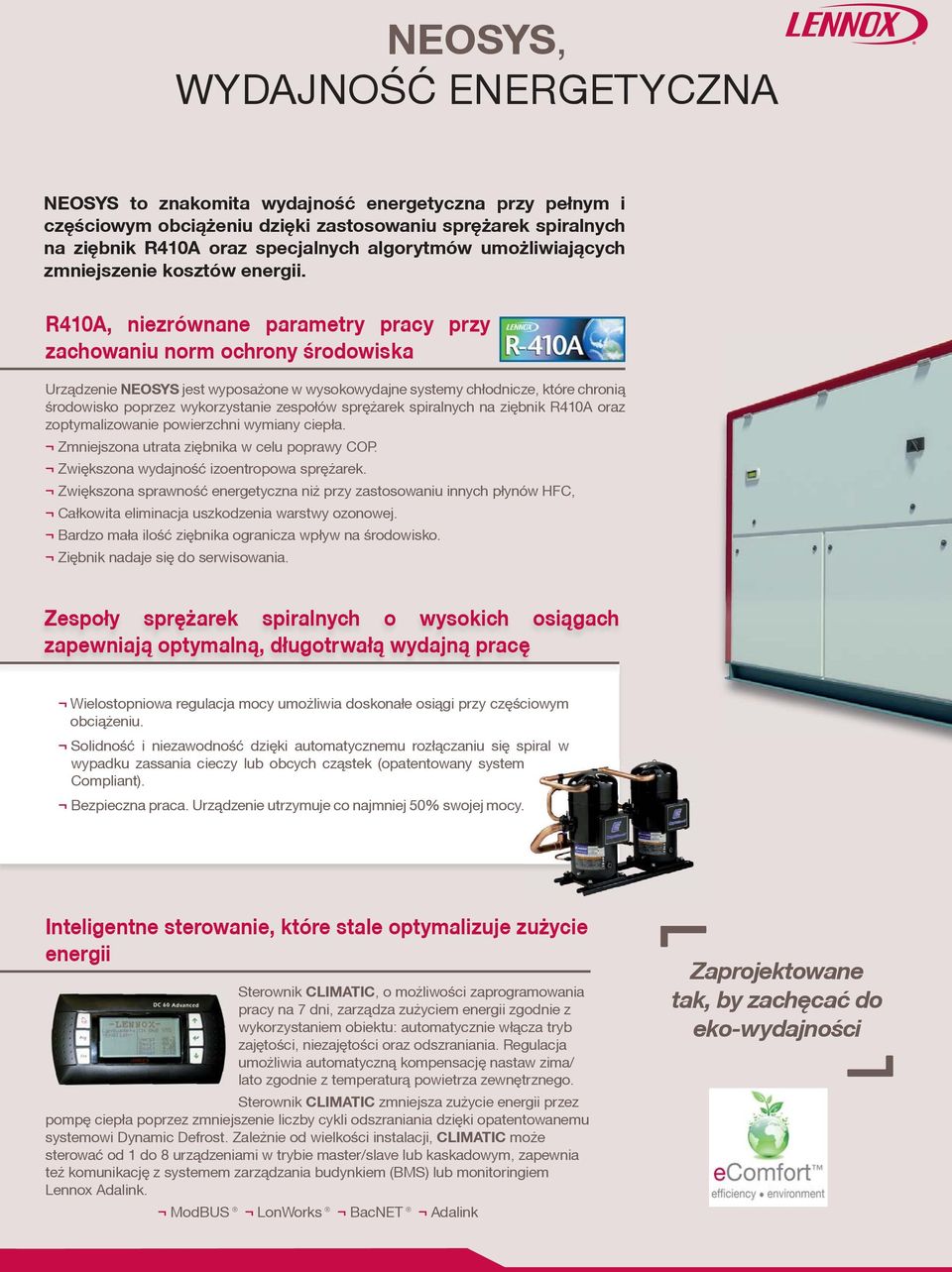

2 NEOSYS, WYDAJNOŚÆ ENERGETYCZNA NEOSYS to znakomita wydajnośæ energetyczna przy pe³nym i czêściowym obci¹ eniu dziêki zastosowaniu sprê arek spiralnych na ziêbnik R410A oraz specjalnych algorytmów umo liwiaj¹cych zmniejszenie kosztów energii. R410A, niezrównane parametry pracy przy zachowaniu norm ochrony środowiska Urz¹dzenie NEOSYS jest wyposa one w wysokowydajne systemy ch³odnicze, które chroni¹ środowisko poprzez wykorzystanie zespo³ów sprê arek spiralnych na ziêbnik R410A oraz zoptymalizowanie powierzchni wymiany ciep³a. Zmniejszona utrata ziêbnika w celu poprawy COP. Zwiêkszona wydajnośæ izoentropowa sprê arek. Zwiêkszona sprawnośæ energetyczna ni przy zastosowaniu innych p³ynów HFC, Ca³kowita eliminacja uszkodzenia warstwy ozonowej. Bardzo ma³a ilośæ ziêbnika ogranicza wp³yw na środowisko. Ziêbnik nadaje siê do serwisowania. Zespo³y sprê arek spiralnych o wysokich osi¹gach zapewniaj¹ optymaln¹, d³ugotrwa³¹ wydajn¹ pracê Wielostopniowa regulacja mocy umo liwia doskona³e osi¹gi przy czêściowym obci¹ eniu. Solidnośæ i niezawodnośæ dziêki automatycznemu roz³¹czaniu siê spiral w wypadku zassania cieczy lub obcych cz¹stek (opatentowany system Compliant). Bezpieczna praca. Urz¹dzenie utrzymuje co najmniej 50% swojej mocy. Inteligentne sterowanie, które stale optymalizuje zu ycie energii Sterownik CLIMATIC, o mo liwości zaprogramowania pracy na 7 dni, zarz¹dza zu yciem energii zgodnie z wykorzystaniem obiektu: automatycznie w³¹cza tryb zajêtości, niezajêtości oraz odszraniania. Regulacja umo liwia automatyczn¹ kompensacjê nastaw zima/ lato zgodnie z temperatur¹ powietrza zewnêtrznego. Sterownik CLIMATIC zmniejsza zu ycie energii przez pompê ciep³a poprzez zmniejszenie liczby cykli odszraniania dziêki opatentowanemu systemowi Dynamic Defrost. Zale nie od wielkości instalacji, CLIMATIC mo e sterowaæ od 1 do 8 urz¹dzeniami w trybie master/slave lub kaskadowym, zapewnia te komunikacjê z systemem zarz¹dzania budynkiem (BMS) lub monitoringiem Lennox Adalink. ModBUS LonWorks BacNET Adalink Zaprojektowane tak, by zachêcaæ do eko-wydajności

3 NEOSYS, urz¹dzenia o zmiennym przep³ywie wody OSZCZÊDNOŚÆ ENERGII Koszt energii zu ywanej przez pompy wynosi ponad 20% ca³kowitych kosztów energii W systemie wodnym pompa jest jednym z urz¹dzeñ o najwy szym zu yciu energii. Koszt energii zu ytej przez pompê mo e stanowiæ ponad 20% ca³kowitego zu ycia energii przez ziêbiarkê. Technologia edrive zmiennej prêdkości przep³ywu wody to jeden z elementów odpowiedzi firmy Lennox, maj¹cej na celu oszczêdnośæ energii oraz zbadanie mo liwości zmniejszenia kosztów instalacji. edrive automatycznie kontroluje koszt energii Przy pe³nym obci¹ eniu, dziêki elektronicznej regulacji krzywej pracy pomp. Eliminacja strat energii dziêki rêcznemu zaworowi steruj¹cemu przep³ywem wody. Przy czêściowym obci¹ eniu poprzez automatyczn¹ redukcjê prêdkości pompy. W okresach wy³¹czenia ziêbiarki, dziêki pracy pompy z minimaln¹ prêdkości¹. Przy w³¹czeniu ziêbiarki, sterownik prêdkości zmniejsza skokowe przyrosty natê enia pr¹du. Zu ycie energii przez pompê jest proporcjonalne do sześcianu prêdkości pompy. Zmniejszenie przep³ywu o 20% = zmniejszenie zu ycia energii o 50% Zmniejszenie przep³ywu o 40% = zmniejszenie zu ycia energii o 80% Pompa o sta³ej prêdkości i mocy 10 kw, pracuj¹ca non-stop zu ywa oko³o kwh rocznie, co przek³ada siê na rachunek w wysokości PLN (1 kwh = 0,48 PLN). Zastosowanie technologii edrive pozwoli zaoszczêdziæ prawie 29,000 PLN rocznie. Zu ycie energii przez pompê edrive: zmniejszenie o 70 % rocznego zu ycia energii przez pompê Energia Pompa o sta³ej prêdkości Pompa o zmiennej Obci¹ enie 100% 3% Obci¹ enie 75% 33% Obci¹ enie 50% 41% Obci¹ enie 25% 23% Wy³ % czasu pracy (normy ESEER Eurovent)

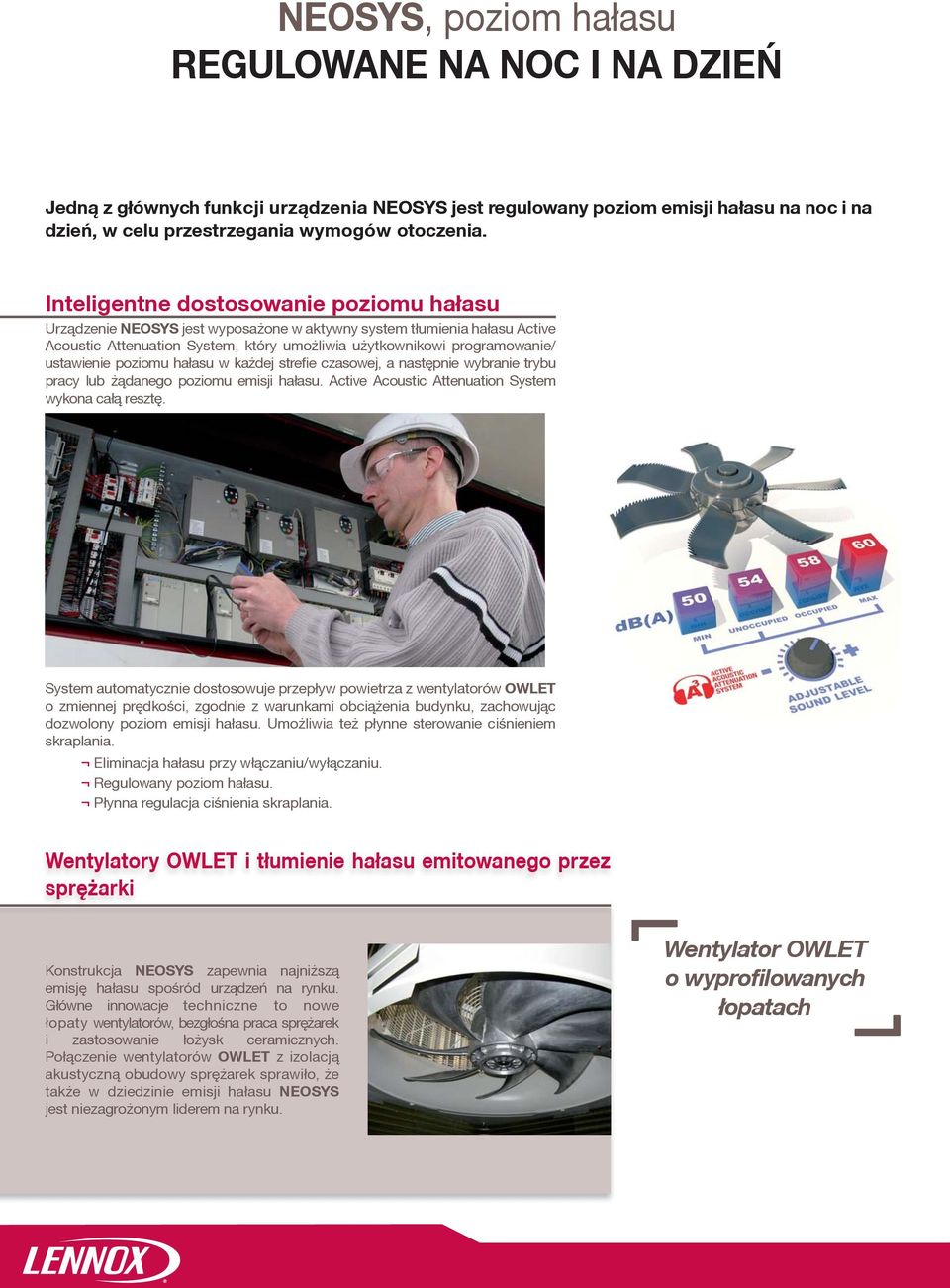

4 NEOSYS, poziom ha³asu REGULOWANE NA NOC I NA DZIEÑ Jedn¹ z g³ównych funkcji urz¹dzenia NEOSYS jest regulowany poziom emisji ha³asu na noc i na dzieñ, w celu przestrzegania wymogów otoczenia. Inteligentne dostosowanie poziomu ha³asu Urz¹dzenie NEOSYS jest wyposa one w aktywny system t³umienia ha³asu Active Acoustic Attenuation System, który umo liwia u ytkownikowi programowanie/ ustawienie poziomu ha³asu w ka dej strefie czasowej, a nastêpnie wybranie trybu pracy lub ¹danego poziomu emisji ha³asu. Active Acoustic Attenuation System wykona ca³¹ resztê. System automatycznie dostosowuje przep³yw powietrza z wentylatorów OWLET o zmiennej prêdkości, zgodnie z warunkami obci¹ enia budynku, zachowuj¹c dozwolony poziom emisji ha³asu. Umo liwia te p³ynne sterowanie ciśnieniem skraplania. Eliminacja ha³asu przy w³¹czaniu/wy³¹czaniu. Regulowany poziom ha³asu. P³ynna regulacja ciśnienia skraplania. Wentylatory OWLET i t³umienie ha³asu emitowanego przez sprê arki Konstrukcja NEOSYS zapewnia najni sz¹ emisjê ha³asu spośród urz¹dzeñ na rynku. G³ówne innowacje techniczne to nowe ³opaty wentylatorów, bezg³ośna praca sprê arek i zastosowanie ³o ysk ceramicznych. Po³¹czenie wentylatorów OWLET z izolacj¹ akustyczn¹ obudowy sprê arek sprawi³o, e tak e w dziedzinie emisji ha³asu NEOSYS jest niezagro onym liderem na rynku. Wentylator OWLET o wyprofilowanych ³opatach

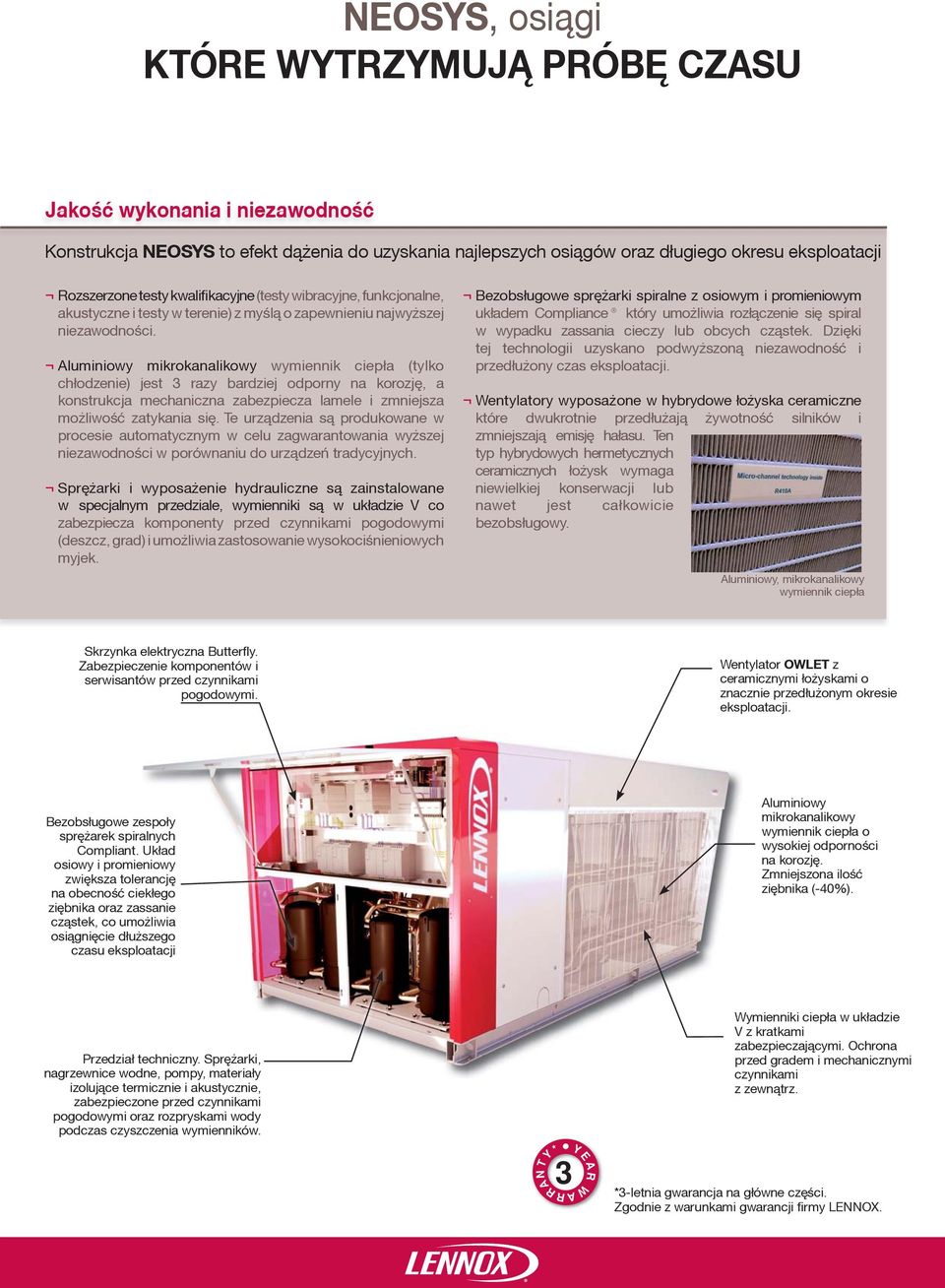

5 NEOSYS, osi¹gi KTÓRE WYTRZYMUJ PRÓBÊ CZASU Jakośæ wykonania i niezawodnośæ Konstrukcja NEOSYS to efekt d¹ enia do uzyskania najlepszych osi¹gów oraz d³ugiego okresu eksploatacji Rozszerzone testy kwalifikacyjne (testy wibracyjne, funkcjonalne, akustyczne i testy w terenie) z myśl¹ o zapewnieniu najwy szej niezawodności. Aluminiowy mikrokanalikowy wymiennik ciep³a (tylko ch³odzenie) jest 3 razy bardziej odporny na korozjê, a konstrukcja mechaniczna zabezpiecza lamele i zmniejsza mo liwośæ zatykania siê. Te urz¹dzenia s¹ produkowane w procesie automatycznym w celu zagwarantowania wy szej niezawodności w porównaniu do urz¹dzeñ tradycyjnych. Sprê arki i wyposa enie hydrauliczne s¹ zainstalowane w specjalnym przedziale, wymienniki s¹ w uk³adzie V co zabezpiecza komponenty przed czynnikami pogodowymi (deszcz, grad) i umo liwia zastosowanie wysokociśnieniowych myjek. Bezobs³ugowe sprê arki spiralne z osiowym i promieniowym uk³adem Compliance który umo liwia roz³¹czenie siê spiral w wypadku zassania cieczy lub obcych cz¹stek. Dziêki tej technologii uzyskano podwy szon¹ niezawodnośæ i przed³u ony czas eksploatacji. Wentylatory wyposa one w hybrydowe ³o yska ceramiczne które dwukrotnie przed³u aj¹ ywotnośæ silników i zmniejszaj¹ emisjê ha³asu. Ten typ hybrydowych hermetycznych ceramicznych ³o ysk wymaga niewielkiej konserwacji lub nawet jest ca³kowicie bezobs³ugowy. Aluminiowy, mikrokanalikowy wymiennik ciep³a Skrzynka elektryczna Butterfly. Zabezpieczenie komponentów i serwisantów przed czynnikami pogodowymi. Wentylator OWLET z ceramicznymi ³o yskami o znacznie przed³u onym okresie eksploatacji. Bezobs³ugowe zespo³y sprê arek spiralnych Compliant. Uk³ad osiowy i promieniowy zwiêksza tolerancjê na obecnośæ ciek³ego ziêbnika oraz zassanie cz¹stek, co umo liwia osi¹gniêcie d³u szego czasu eksploatacji Aluminiowy mikrokanalikowy wymiennik ciep³a o wysokiej odporności na korozjê. Zmniejszona ilośæ ziêbnika (-40%). Przedzia³ techniczny. Sprê arki, nagrzewnice wodne, pompy, materia³y izoluj¹ce termicznie i akustycznie, zabezpieczone przed czynnikami pogodowymi oraz rozpryskami wody podczas czyszczenia wymienników. 3 YEAR WARRANTY* Wymienniki ciep³a w uk³adzie V z kratkami zabezpieczaj¹cymi. Ochrona przed gradem i mechanicznymi czynnikami z zewn¹trz. *3-letnia gwarancja na g³ówne czêści. Zgodnie z warunkami gwarancji firmy LENNOX.

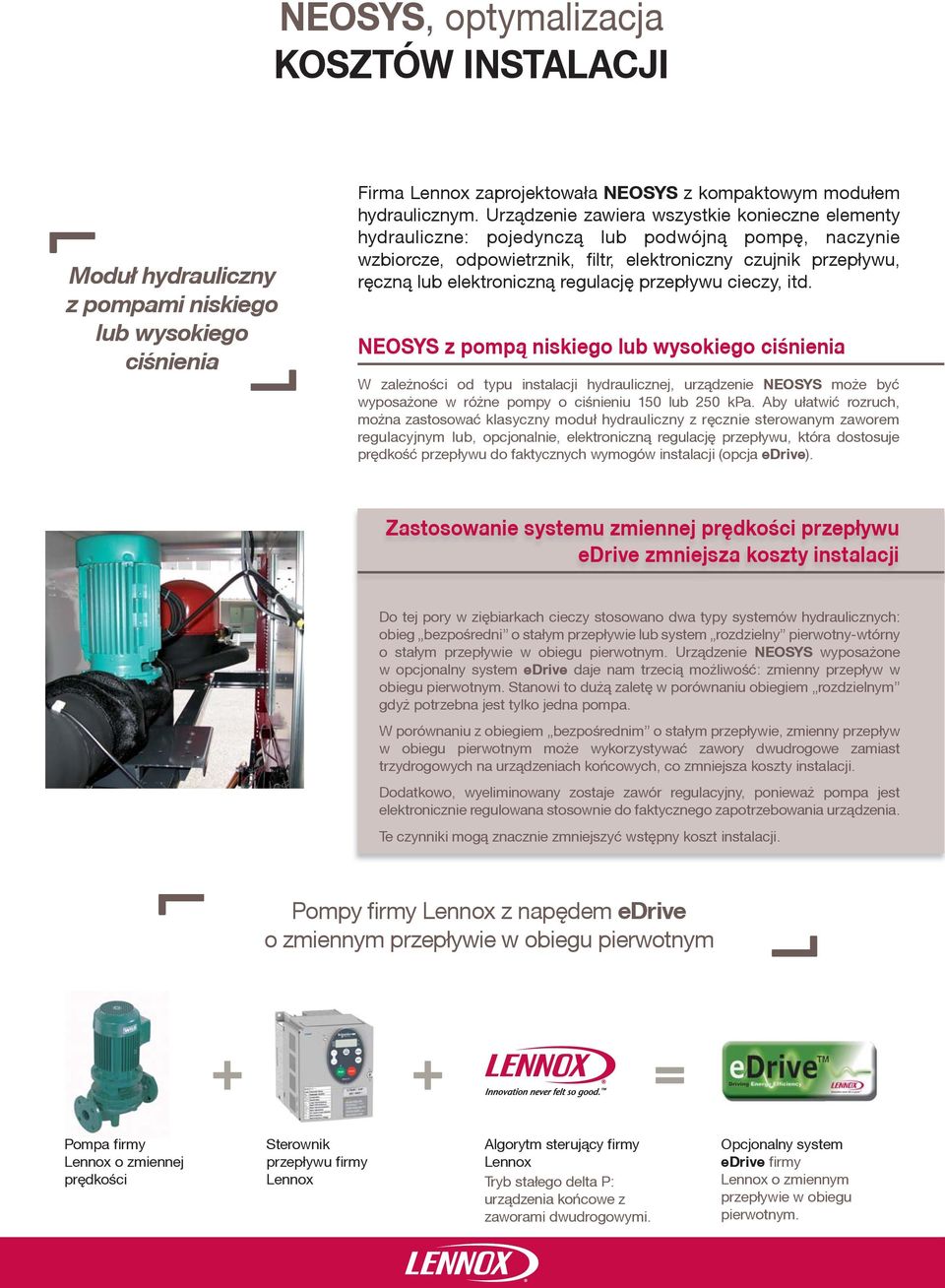

6 NEOSYS, optymalizacja KOSZTÓW INSTALACJI Modu³ hydrauliczny z pompami niskiego lub wysokiego ciśnienia Firma Lennox zaprojektowa³a NEOSYS z kompaktowym modu³em hydraulicznym. Urz¹dzenie zawiera wszystkie konieczne elementy hydrauliczne: pojedyncz¹ lub podwójn¹ pompê, naczynie wzbiorcze, odpowietrznik, filtr, elektroniczny czujnik przep³ywu, rêczn¹ lub elektroniczn¹ regulacjê przep³ywu cieczy, itd. NEOSYS z pomp¹ niskiego lub wysokiego ciśnienia W zale ności od typu instalacji hydraulicznej, urz¹dzenie NEOSYS mo e byæ wyposa one w ró ne pompy o ciśnieniu 150 lub 250 kpa. Aby u³atwiæ rozruch, mo na zastosowaæ klasyczny modu³ hydrauliczny z rêcznie sterowanym zaworem regulacyjnym lub, opcjonalnie, elektroniczn¹ regulacjê przep³ywu, która dostosuje prêdkośæ przep³ywu do faktycznych wymogów instalacji (opcja edrive). Zastosowanie systemu zmiennej prêdkości przep³ywu edrive zmniejsza koszty instalacji Do tej pory w ziêbiarkach cieczy stosowano dwa typy systemów hydraulicznych: obieg bezpośredni o sta³ym przep³ywie lub system rozdzielny pierwotny-wtórny o sta³ym przep³ywie w obiegu pierwotnym. Urz¹dzenie NEOSYS wyposa one w opcjonalny system edrive daje nam trzeci¹ mo liwośæ: zmienny przep³yw w obiegu pierwotnym. Stanowi to du ¹ zaletê w porównaniu obiegiem rozdzielnym gdy potrzebna jest tylko jedna pompa. W porównaniu z obiegiem bezpośrednim o sta³ym przep³ywie, zmienny przep³yw w obiegu pierwotnym mo e wykorzystywaæ zawory dwudrogowe zamiast trzydrogowych na urz¹dzeniach koñcowych, co zmniejsza koszty instalacji. Dodatkowo, wyeliminowany zostaje zawór regulacyjny, poniewa pompa jest elektronicznie regulowana stosownie do faktycznego zapotrzebowania urz¹dzenia. Te czynniki mog¹ znacznie zmniejszyæ wstêpny koszt instalacji. Pompy firmy Lennox z napêdem edrive o zmiennym przep³ywie w obiegu pierwotnym + + = Pompa firmy Lennox o zmiennej prêdkości Sterownik przep³ywu firmy Lennox Algorytm steruj¹cy firmy Lennox Tryb sta³ego delta P: urz¹dzenia koñcowe z zaworami dwudrogowymi. Opcjonalny system edrive firmy Lennox o zmiennym przep³ywie w obiegu pierwotnym.

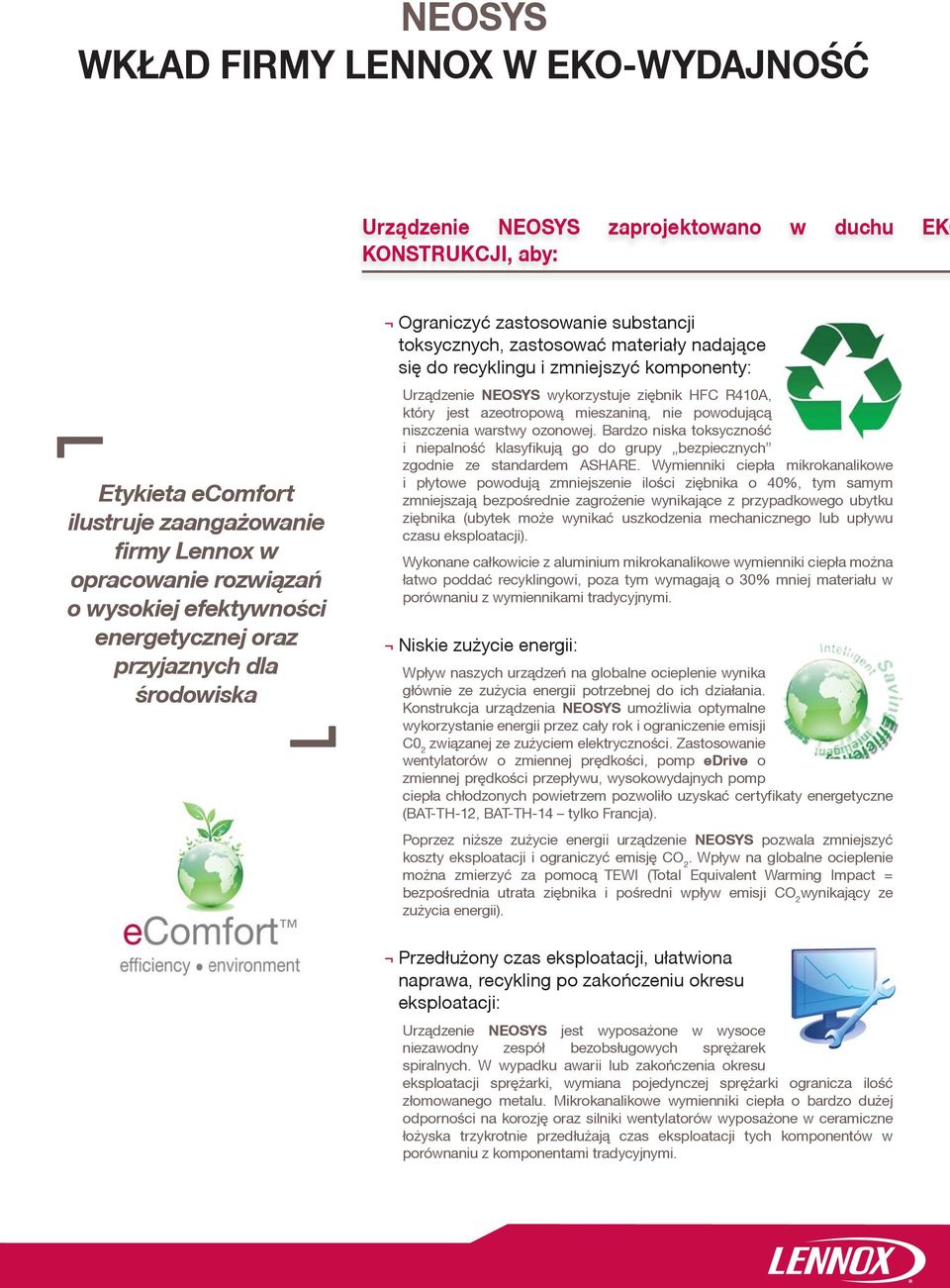

7 NEOSYS WK AD FIRMY LENNOX W EKO-WYDAJNOŚÆ Urz¹dzenie NEOSYS zaprojektowano w duchu EKO KONSTRUKCJI, aby: Etykieta ecomfort ilustruje zaanga owanie firmy Lennox w opracowanie rozwi¹zañ o wysokiej efektywności energetycznej oraz przyjaznych dla środowiska Ograniczyæ zastosowanie substancji toksycznych, zastosowaæ materia³y nadaj¹ce siê do recyklingu i zmniejszyæ komponenty: Urz¹dzenie NEOSYS wykorzystuje ziêbnik HFC R410A, który jest azeotropow¹ mieszanin¹, nie powoduj¹c¹ niszczenia warstwy ozonowej. Bardzo niska toksycznośæ i niepalnośæ klasyfikuj¹ go do grupy bezpiecznych zgodnie ze standardem ASHARE. Wymienniki ciep³a mikrokanalikowe i p³ytowe powoduj¹ zmniejszenie ilości ziêbnika o 40%, tym samym zmniejszaj¹ bezpośrednie zagro enie wynikaj¹ce z przypadkowego ubytku ziêbnika (ubytek mo e wynikaæ uszkodzenia mechanicznego lub up³ywu czasu eksploatacji). Wykonane ca³kowicie z aluminium mikrokanalikowe wymienniki ciep³a mo na ³atwo poddaæ recyklingowi, poza tym wymagaj¹ o 30% mniej materia³u w porównaniu z wymiennikami tradycyjnymi. Niskie zu ycie energii: Wp³yw naszych urz¹dzeñ na globalne ocieplenie wynika g³ównie ze zu ycia energii potrzebnej do ich dzia³ania. Konstrukcja urz¹dzenia NEOSYS umo liwia optymalne wykorzystanie energii przez ca³y rok i ograniczenie emisji C0 2 zwi¹zanej ze zu yciem elektryczności. Zastosowanie wentylatorów o zmiennej prêdkości, pomp edrive o zmiennej prêdkości przep³ywu, wysokowydajnych pomp ciep³a ch³odzonych powietrzem pozwoli³o uzyskaæ certyfikaty energetyczne (BAT-TH-12, BAT-TH-14 tylko Francja). Poprzez ni sze zu ycie energii urz¹dzenie NEOSYS pozwala zmniejszyæ koszty eksploatacji i ograniczyæ emisjê CO 2. Wp³yw na globalne ocieplenie mo na zmierzyæ za pomoc¹ TEWI (Total Equivalent Warming Impact = bezpośrednia utrata ziêbnika i pośredni wp³yw emisji CO 2 wynikaj¹cy ze zu ycia energii). Przed³u ony czas eksploatacji, u³atwiona naprawa, recykling po zakoñczeniu okresu eksploatacji: Urz¹dzenie NEOSYS jest wyposa one w wysoce niezawodny zespó³ bezobs³ugowych sprê arek spiralnych. W wypadku awarii lub zakoñczenia okresu eksploatacji sprê arki, wymiana pojedynczej sprê arki ogranicza ilośæ z³omowanego metalu. Mikrokanalikowe wymienniki ciep³a o bardzo du ej odporności na korozjê oraz silniki wentylatorów wyposa one w ceramiczne ³o yska trzykrotnie przed³u aj¹ czas eksploatacji tych komponentów w porównaniu z komponentami tradycyjnymi.

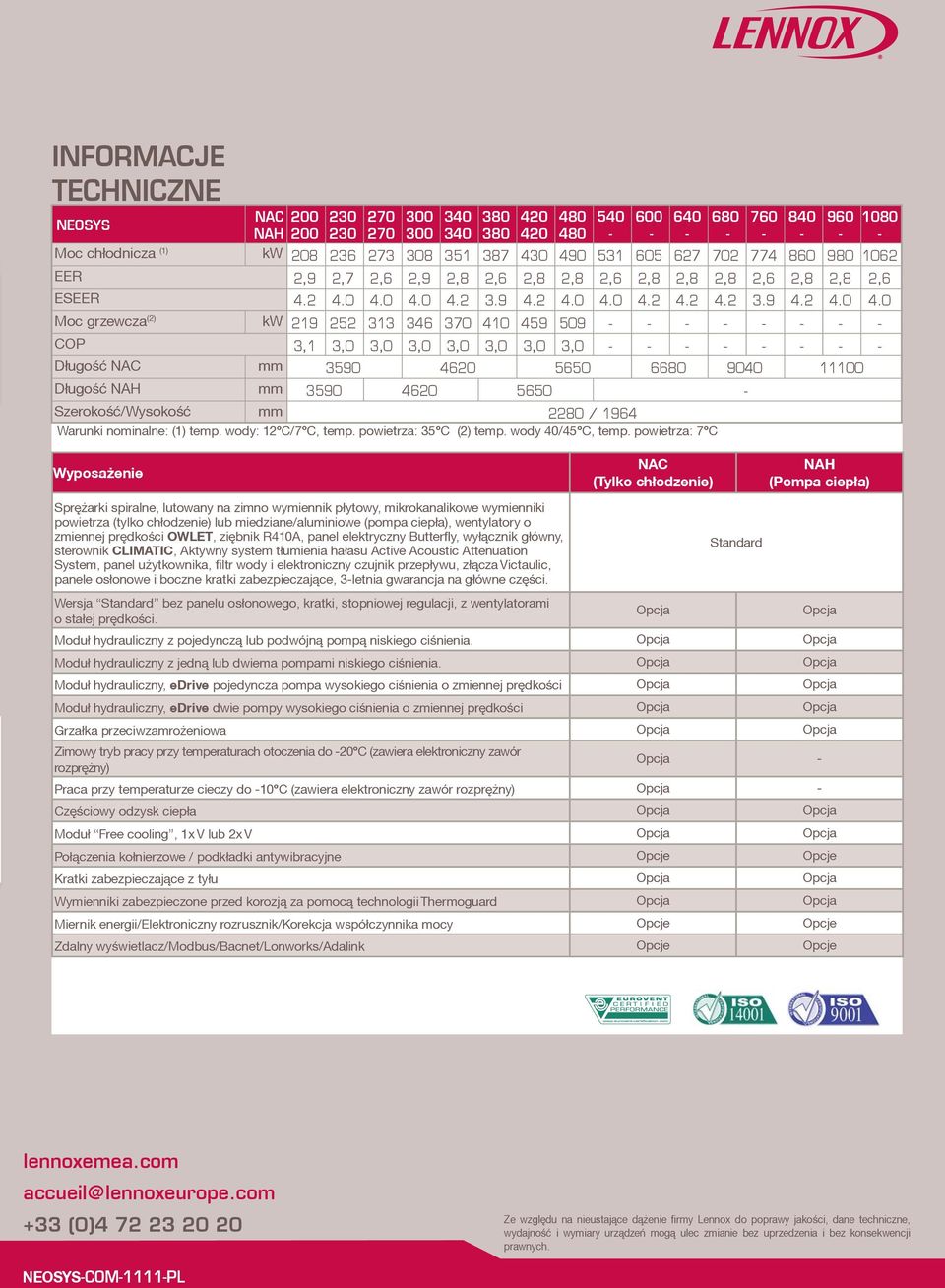

8 INFORMACJE TECHNICZNE NEOSYS NAC NAH Moc ch³odnicza (1) kw EER 2,9 2,7 2,6 2,9 2,8 2,6 2,8 2,8 2,6 2,8 2,8 2,8 2,6 2,8 2,8 2,6 ESEER Moc grzewcza (2) kw COP 3,1 3,0 3,0 3,0 3,0 3,0 3,0 3, D³ugośæ NAC mm D³ugośæ NAH mm Szerokośæ/Wysokośæ mm 2280 / 1964 Warunki nominalne: (1) temp. wody: 12 C/7 C, temp. powietrza: 35 C (2) temp. wody 40/45 C, temp. powietrza: 7 C Wyposa enie Sprê arki spiralne, lutowany na zimno wymiennik p³ytowy, mikrokanalikowe wymienniki powietrza (tylko ch³odzenie) lub miedziane/aluminiowe (pompa ciep³a), wentylatory o zmiennej prêdkości OWLET, ziêbnik R410A, panel elektryczny Butterfly, wy³¹cznik g³ówny, sterownik CLIMATIC, Aktywny system t³umienia ha³asu Active Acoustic Attenuation System, panel u ytkownika, filtr wody i elektroniczny czujnik przep³ywu, z³¹cza Victaulic, panele os³onowe i boczne kratki zabezpieczaj¹ce, 3-letnia gwarancja na g³ówne czêści. NAC (Tylko ch³odzenie) Standard NAH (Pompa ciep³a) Wersja Standard bez panelu os³onowego, kratki, stopniowej regulacji, z wentylatorami o sta³ej prêdkości. Opcja Opcja Modu³ hydrauliczny z pojedyncz¹ lub podwójn¹ pomp¹ niskiego ciśnienia. Opcja Opcja Modu³ hydrauliczny z jedn¹ lub dwiema pompami niskiego ciśnienia. Opcja Opcja Modu³ hydrauliczny, edrive pojedyncza pompa wysokiego ciśnienia o zmiennej prêdkości Opcja Opcja Modu³ hydrauliczny, edrive dwie pompy wysokiego ciśnienia o zmiennej prêdkości Opcja Opcja Grza³ka przeciwzamro eniowa Opcja Opcja Zimowy tryb pracy przy temperaturach otoczenia do -20 C (zawiera elektroniczny zawór rozprê ny) Opcja - Praca przy temperaturze cieczy do -10 C (zawiera elektroniczny zawór rozprê ny) Opcja - Czêściowy odzysk ciep³a Opcja Opcja Modu³ Free cooling, 1x V lub 2x V Opcja Opcja Po³¹czenia ko³nierzowe / podk³adki antywibracyjne Opcje Opcje Kratki zabezpieczaj¹ce z ty³u Opcja Opcja Wymienniki zabezpieczone przed korozj¹ za pomoc¹ technologii Thermoguard Opcja Opcja Miernik energii/elektroniczny rozrusznik/korekcja wspó³czynnika mocy Opcje Opcje Zdalny wyświetlacz/modbus/bacnet/lonworks/adalink Opcje Opcje lennoxemea.com accueil@lennoxeurope.com +33 (0) Ze wzglêdu na nieustaj¹ce d¹ enie firmy Lennox do poprawy jakości, dane techniczne, wydajnośæ i wymiary urz¹dzeñ mog¹ ulec zmianie bez uprzedzenia i bez konsekwencji prawnych. NEOSYS-COM-1111-PL
