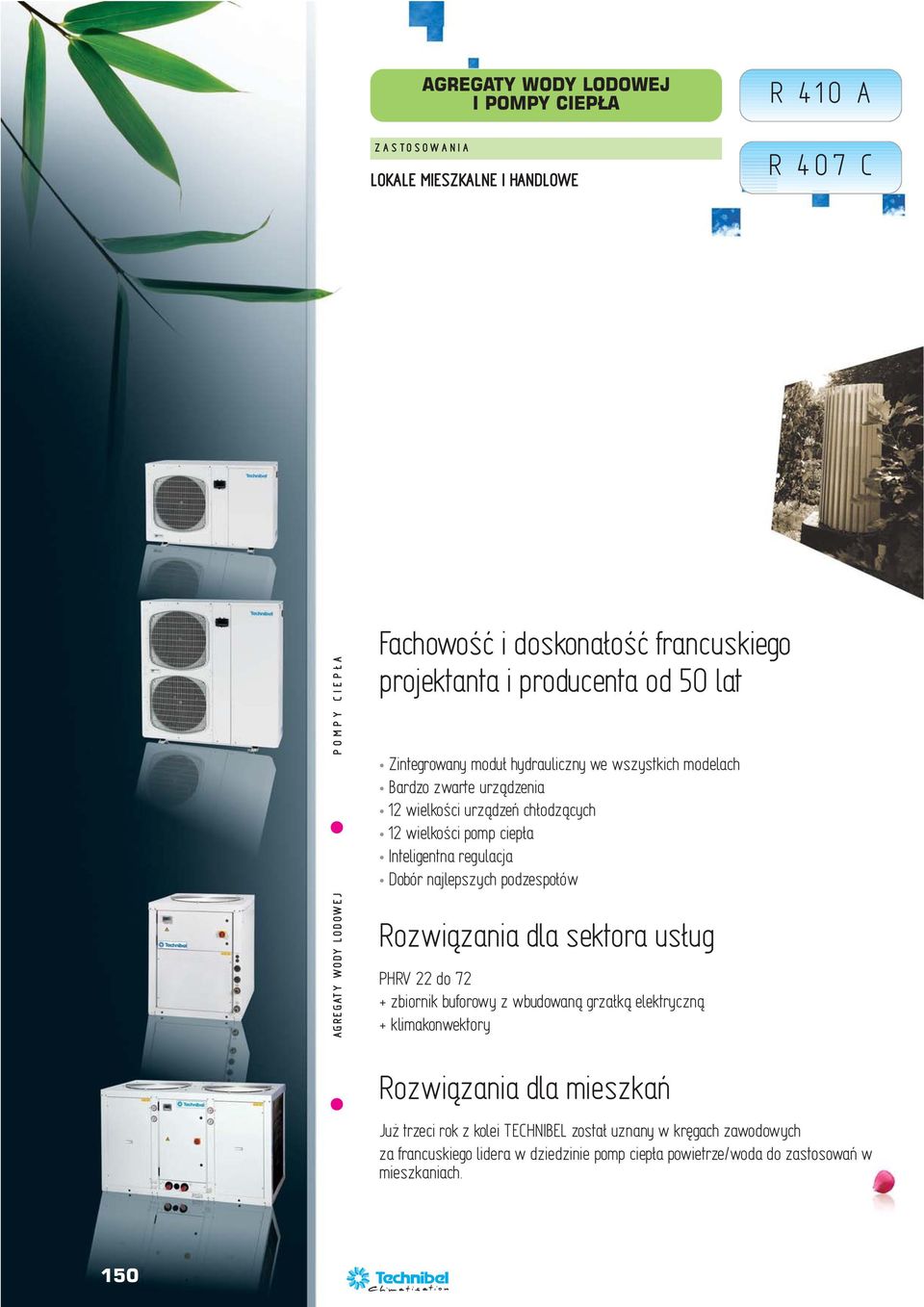

1 ZASTOSOWANIA AGREGATY WODY LODOWEJ I POMPY CIEP A LOKALE MIESZKALNE I HANDLOWE R 40 A AGREGATY WODY LODOWEJ POMPY CIEPŁA Fachowość i doskonałość francuskiego projektanta i producenta od 50 lat Zintegrowany moduł hydrauliczny we wszystkich modelach Bardzo zwarte urządzenia wielkości urządzeń chłodzących wielkości pomp ciepła Inteligentna regulacja Dobór najlepszych podzespołów Rozwiązania dla sektora usług PHRV do 7 + zbiornik buforowy z wbudowaną grzałką elektryczną + klimakonwektory Rozwiązania dla mieszkań Już trzeci rok z kolei TECHNIBEL został uznany w kręgach zawodowych za francuskiego lidera w dziedzinie pomp ciepła powietrze/woda do zastosowań w mieszkaniach. 50

2 Urzàdzenia na wod lodowà Agregaty wody lodowej Powietrze/woda z modu em hydraulicznym CHG - do 7 kw 5 CHGV - do 7 kw 54 Pompy ciep a Powietrze/woda z modu em hydraulicznym PHRT - 7 do 6 kw 56 PHRV - 4 do 76 kw 5 AGREGATY WODYLODOWEJ I POMPY CIEPŁA wejêcie w klimat naszych czasów 5

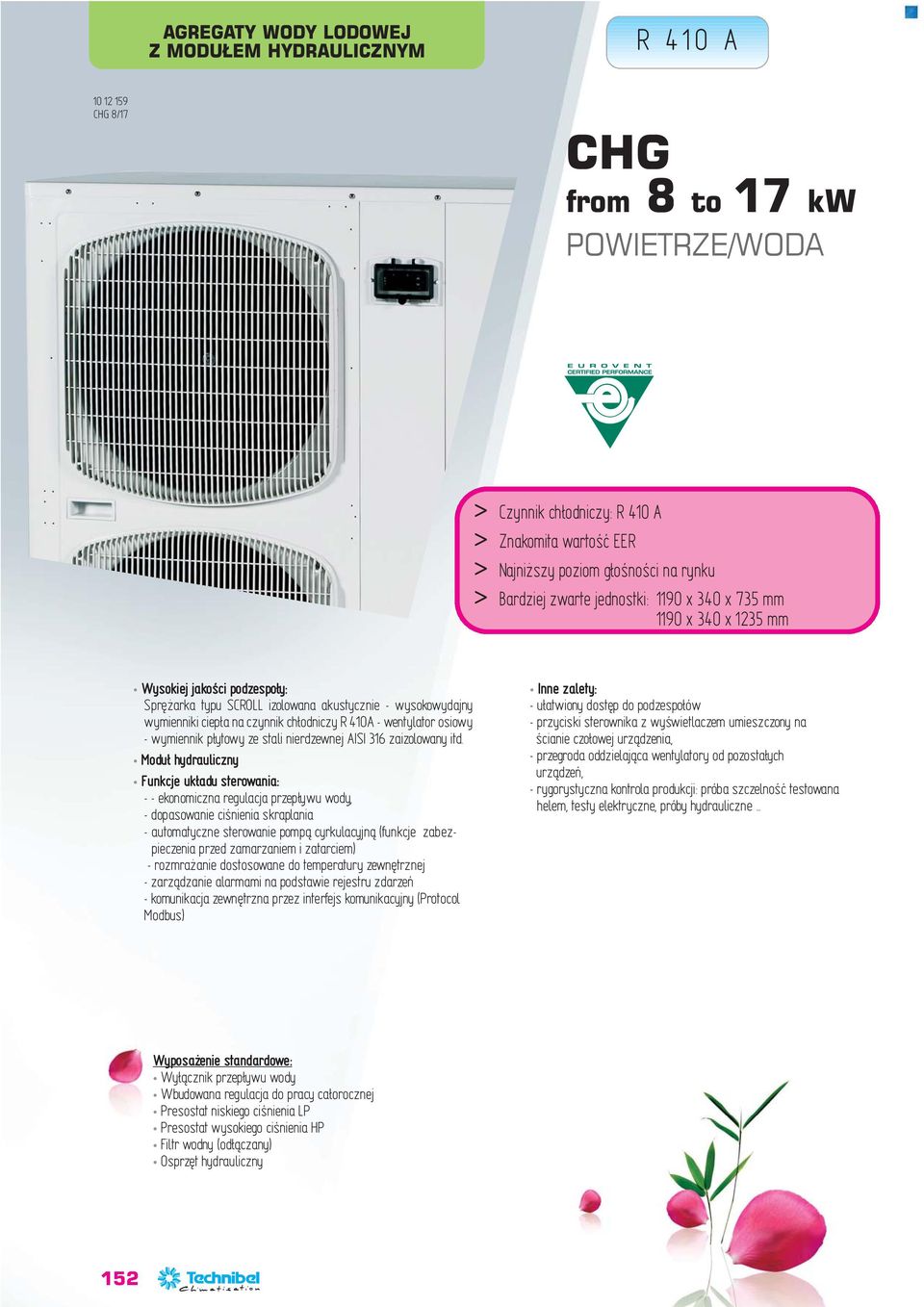

3 AGREGATY WODY LODOWEJ Z MODU EM HYDRAULICZNYM R 40 A 0 59 CHG /7 CHG from to 7 kw > Czynnik chłodniczy: R 40 A > Znakomita wartość EER > Najniższy poziom głośności na rynku > Bardziej zwarte jednostki: 90 x x 735 mm 90 x x 35 mm Wysokiej jakości podzespoły: Sprężarka typu SCROLL izolowana akustycznie - wysokowydajny wymienniki ciepła na czynnik chłodniczy R 40A - wentylator osiowy - wymiennik płytowy ze stali nierdzewnej AISI 36 zaizolowany itd. Moduł hydrauliczny Funkcje układu sterowania: - - ekonomiczna regulacja przepływu wody, - dopasowanie ciśnienia skraplania - automatyczne sterowanie pompą cyrkulacyjną (funkcje zabezpieczenia przed zamarzaniem i zatarciem) - rozmrażanie dostosowane do temperatury zewnętrznej - zarządzanie alarmami na podstawie rejestru zdarzeń - komunikacja zewnętrzna przez interfejs komunikacyjny (Protocol Modbus) Inne zalety: - ułatwiony dostęp do podzespołów - przyciski sterownika z wyświetlaczem umieszczony na ścianie czołowej urządzenia, - przegroda oddzielająca wentylatory od pozostałych urządzeń, - rygorystyczna kontrola produkcji: próba szczelność testowana helem, testy elektryczne, próby hydrauliczne Wyposażenie standardowe: Wyłącznik przepływu wody Wbudowana regulacja do pracy całorocznej Presostat niskiego ciśnienia LP Presostat wysokiego ciśnienia HP Filtr wodny (odłączany) Osprzęt hydrauliczny 5

4 Modele Kod 30//50 Pobór mocy* (kw) EER* Czynnik chłodniczy Ø zewn. przyłącza wody Poziom głośności (dba) Poziom ciśnienia akustycznego** (dba) CHG CHG CHG 5 CHG 7 CHG 05 F CHG 07 F Mono / Tri / / R 40 A 3/ CHG 7 F R 40 A CHG 57 F R 40 A CHG 77 F R 40 A * Wartość pierwotna (bez pompy cyrkulacyjnej) **Poziom ciśnienia akustycznego odnosi się do jednostki zainstalowanej na zewnątrz (swobodne pole akustyczne), pomiar dokonywany w odległości 0 m od powierzchni urządzenia. Nominalne warunki pracy T powietrza zewn C T wlotu wody + C T wylotu wody + 7 C ZAKRES PRACY (czysta woda) T powietrza zewn. T powietrza zewn. T powietrza zewn. -0 C (DB) / +43 C (DB) -7 C (DB) / +43 C (DB) -4 C (DB) / +43 C (DB) T max. wylotu wody + C (except CHG 7 : +0 C) T min. wylotu wody + 5 C AKCESORIA Typ Model Kod Zespół przyłączy elastycznych długość m Ø 3/4 CHG po stronie wody długość m Ø CHG /5/ Izolowany zbiornik 35 l (6 wlotów/wylotów wody) CHG //5/ Odciążenie rozruchu CHG Dodatkowy sterownik z wyświetlaczem i klawiaturą CHG //5/ Interfejs komunikacyjny RS 45 - MODBUS CHG //5/ protocol ZALECENIA DOTYCZĄCE INSTALACJI 50 X Y CHG CHG X Y AGREGATY WODYLODOWEJ I POMPY CIEPŁA Wymiary w mm wejêcie w klimat naszych czasów 53

5 AGREGATY WODY LODOWEJ Z MODU EM HYDRAULICZNYM 0 6 CHGV / CHGV 50/0 CHGV od do 7 kw > Sprawność > Jakość > Bardziej zwarta obudowa Wysokiej jakości podzespoły: Sprężarka typu SCROLL izolowana akustycznie - powietrzny wymiennik ciepła: rury miedziane z aluminiowym lamelami - wentylator osiowy z bezpośrednim napędem i regulowaną prędkością obrotową - wymiennik płytowy ze stali nierdzewnej AISI 36 zaizolowany itd. Moduł hydrauliczny Moduł hydrauliczny: - ekonomiczna regulacja przepływu wody, - dopasowanie ciśnienia skraplania - automatyczne sterowanie pompą cyrkulacyjną (funkcje zabezpieczenia przed zamarzaniem i zatarciem), - rozmrażanie dostosowane do temperatury zewnętrznej, - zarządzanie alarmami na podstawie rejestru zdarzeń, - komunikacja zewnętrzna przez interfejs komunikacyjny (Protocol Modbus). Uproszczona obsługa i serwis: - przyciski sterownika z wyświetlaczem umieszczony na ścianie czołowej urządzenia, - otwierany panel dostępu do skrzynki połączeń elektrycznych, - otwierany panel dostępu z boku i od frontu - dostęp do przyłączy wysokiego HP i niskiego ciśnienia LP Wyposażenie standardowe Wyłącznik główny ON/OFF Wbudowana regulacja do pracy całorocznej Presostaty wysokiego HP i niskiego ciśnienia LP Wyłącznik przepływu wody Tester kolejności faz Osprzęt hydrauliczny (pompa cyrkulacyjna z zaworem regulacyjnym, zbiornik wyrównawczy, zawór bezpieczeństwa, odpowietrznik, manometr ) Filtr wodny (odłączany) Siatka zabezpieczająca skraplacz

6 CHGV to 40 CHGV 50 to 0 Model Kod Pobór mocy* (kw) EER* Czynnik chłodniczy Ø zewn. przyłącza wody Poziom głośności (dba) Poziom ciśnienia akustycznego** (dba) CHGV CHGV 5 CHGV 3 CHGV 40 CHG 7 V CHG 57 V CHG 37 V CHG 407 V "/4 "/4 "/4 "/ Model Kod Pobór mocy* (kw) EER* Czynnik chłodniczy Ø zewn. przyłącza wody Poziom głośności (dba) Poziom ciśnienia akustycznego** (dba) * Wartość pierwotna (bez pompy cyrkulacyjnej) **Poziom ciśnienia akustycznego odnosi się do jednostki zainstalowanej na zewnątrz (swobodne pole akustyczne), pomiar dokonywany w odległości 0 m od powierzchni urządzenia. Nominalne warunki pracy T powietrza zewn C T wlotu wody + C T wylotu wody + 7 C CHGV 50 CHGV 64 CHGV 7 CHGV 0 CHG 507 V CHG 647 V CHG 77 V CHG 07 V "/ "/ "/ "/ ZAKRES PRACY T wlotu powietrza na skraplacz T wylotu czystej wody: Standardowo z regulatorem ciśnienia skraplania: -0 C/+45 C +4 C/+0 C AKCESORIA Typ Modele Kod Dodatkowy sterownik z wyświetlaczem i klawiaturą CHGV do CHGV 50 do Interfejs komunikacyjny RS 45 - MODBUS protocol CHGV do Manometry wysokiego HP i CHGV do niskiego ciśnienia LP (dostarczane osobno) CHGV 50 do x Zespół przyłączy elastycznych długość m Ø /4 CHGV do po stronie wody długość.5 m Ø / CHGV 50 do Zestaw 4 podkładek antywibracyjnych - grubość 5 mm CHGV do Zbiornik buforowy 50 l. z grzałką przeciw zamrożeniową 00 W CHGV do Zbiornik buforowy 300 l. z grzałką przeciw zamrożeniową 00 W CHGV 50 do AGREGATY WODYLODOWEJ I POMPY CIEPŁA wejêcie w klimat naszych czasów 55

7 AGREGATY WODY LODOWEJ Z MODU EM HYDRAULICZNYM 0 69 PHRT 7/6 OSZCZĘDNOŚCI PHRT od 7 do 6 kw > Grzanie i chłodzenie > Temperatura wody 40/45 C w trybie grzania (7/ C w trybie chłodzenia) > Zakres pracy : T powietrza zewn. : -5 C, w trybie grzania (+43 C w trybie chłodzenia) T max. wylotu wody: 55 C w trybie grzania (+0 C w trybie chłodzenia) Zob. strony 0 do 45 : rozwiązania dla mieszkań Pompe à chaleur AFAQ AFNOR CERTIFICATION : NF 44 Czynnik chłodniczy R 40 A Najlepszy współczynnik COP na rynku. Najniższy poziom głośności na rynku Urządzenia zwarte: 90 x x 735 mm 90 x x 35 mm Wysokiej jakości podzespoły: Sprężarka typu SCROLL izolowana akustycznie - wysokowydajny wymienniki ciepła na czynnik chłodniczy R 40 A - wentylator osiowy - wymiennik płytowy ze stali nierdzewnej AISI 36 zaizolowany itd. Moduł hydrauliczny: 3 stopniowa pompa cyrkulacyjna - zbiornik wyrównawczy - zawór bezpieczeństwa odpowietrznik manometr - filtr wodny Funkcje układu sterowania: - ekonomiczna regulacja przepływu wody, - reguluje ciśnienia skraplania, - automatyczne sterowanie pompą cyrkulacyjną (funkcje zabezpieczenia przed zamarzaniem i zatarciem), - rozmrażanie dostosowane do temperatury zewnętrznej, - zarządzanie alarmami na podstawie rejestru zdarzeń, - komunikacja zewnętrzna przez interfejs komunikacyjny (Protocol Modbus) Inne zalety: - przyciski sterownika z wyświetlaczem umieszczony na ścianie czołowej urządzenia, - przegroda oddzielająca wentylatory od pozostałych urządzeń, - rygorystyczna kontrola produkcji: próba szczelność testowana helem, testy elektryczne, próby hydrauliczne Wyposażenie standardowe Odciążenie rozruchu (do PHRT 7/9/ jednofazowe) Wyłącznik przepływu wody Wbudowana regulacja do pracy całorocznej Presostat niskiego ciśnienia LP Presostat wysokiego ciśnienia HP Filtr wodny (odłączany) Osprzęt hydrauliczny 56

8 PHRT 7/9 PHRT /6 Model PHRT 7 PHRT 9 PHRT PHRT 6 Kod 30//50 PHRT 075 F PHRT 095 F PHRT 5 F - - PHRT 097 F PHRT 7 F PHRT 67 F Mono/Tri Mono/Tri Warunki: T wody wlot/wylot 40/45 C i T otocznia 7/6 C (DB/WB) Moc grzewcza (kw) / /.4 5 Pobór mocy (kw) / / COP.7.7 /..9 / Warunki: T wody wlot/wylot */45 C i T otoczenia -7/- C (DB/WB GRZANIE CHŁODZENIE Moc grzewcza (kw) Pobór mocy (kw) COP Moc grzewcza (kw) Pobór mocy (kw) COP Moc grzewcza (kw) Pobór mocy (kw) COP COP ZAKRES PRACY (czysta woda) / / /.56 Warunki: T wody wlot/wylot */55 C i T otoczenia7/6 C (DB/WB) 6.5 / / /. Warunki: T wody wlot/wylot 40/45 C i T otoczenia 7/6 C (DB/WB), Eurovent / / /.99 Warunki: T wody wlot/wylot 30/45 C i T otoczenia 7/6 C (DB/WB) / / / 47 Warunki: T wody wlot/wylot 30/35 C i T otoczenia 7/6 C (DB/WB), Eurovent 5. / / / / / / / / / / /.6 66 / 53 Pobór mocy (kw) EER Przepływ wod (m 3 /h) Czynnik chłodniczy Ø zewn. przyłącza wody Poziom głośności (dba) Poziom ciśnienia akustycznego* (dba) R 40 A 3/ / / /.30. /. 59 / 59 R 40 A 3/ / / /.4.4 /.5 / 0 R 40 A *Poziom ciśnienia akustycznego odnosi się do jednostki zainstalowanej na zewnątrz (swobodne pole akustyczne), pomiar dokonywany w odległości 0 m od powierzchni urządzenia R 40 A GRZANIE T powietrza zewn. - 5 C(DB) / + 43 C (DB) T max. wylotu wody + 55 C T min. wylotu wody + 5 C CHŁODZENIE T powietrza zewn. + 0 C(DB) / + 43 C (DB) T max. wylotu wody + 0 C T min. wylotu wody + 5 C AKCESORIA Typ Modele Kod Zespół przyłączy elastycznych długość m Ø 3/4 PHRT 7 / po stronie wody długość m Ø PHRT / Izolowany zbiornik 35 l (6 wlotów/wylotów wody) PHRT 7 / 9 / / Dodatkowy sterownik z wyświetlaczem i klawiaturą PHRT 7 / 9 / / nterfejs komunikacyjny RS 45 - MODBUS protocol PHRT 7 / 9 / / Przewód grzewczy tacy skroplin PHRT 7 / 9 / / ZALECENIA DOTYCZĄCE INSTALACJI 50 X Y PHRT 7-9 PHRT - 6 X Y AGREGATY WODYLODOWEJ I POMPY CIEPŁA Wymiary w mm wejêcie w klimat naszych czasów 57

9 AGREGATY WODY LODOWEJ Z MODU EM HYDRAULICZNYM 0 6 PHRV / PHRV 44/7 PHRV od 4 do 76 kw > Sprawność > Jakość > Bardziej zwarta obudowa Wysokiej jakości podzespoły: Sprężarka typu SCROLL izolowana akustycznie - powietrzny wymiennik ciepła: rury miedziane z aluminiowym lamelami - wentylator osiowy z bezpośrednim napędem i regulowaną prędkością obrotową - wymiennik płytowy ze stali nierdzewnej AISI 36 zaizolowany itd. Uproszczona obsługa i serwis: - przyciski sterownika z wyświetlaczem umieszczony na ścianie czołowej urządzenia, - otwierany panel dostępu do skrzynki połączeń elektrycznych, - otwierany panel dostępu z boku i od frontu - dostęp do przyłączy wysokiego HP i niskiego ciśnienia LP Moduł hydrauliczny Funkcje układu sterowania: - ekonomiczna regulacja przepływu wody, - dopasowanie ciśnienia skraplania - automatyczne sterowanie pompą cyrkulacyjną (funkcje zabezpieczenia przed zamarzaniem i zatarciem) - rozmrażanie dostosowane do temperatury zewnętrznej - zarządzanie alarmami na podstawie rejestru zdarzeń - komunikacja zewnętrzna przez interfejs komunikacyjny (Protocol Modbus) Wyposażenie standardowe Wyłącznik główny ON/OFF Wbudowana regulacja do pracy całorocznej Presostaty wysokiego HP i niskiego ciśnienia LP Wyłącznik przepływu wody Tester kolejności faz Osprzęt hydrauliczny (pompa cyrkulacyjna z zaworem regulacyjnym, zbiornik wyrównawczy, zawór bezpieczeństwa, odpowietrznik, manometr ) Filtr wodny (odłączany) Siatka zabezpieczająca skraplacz

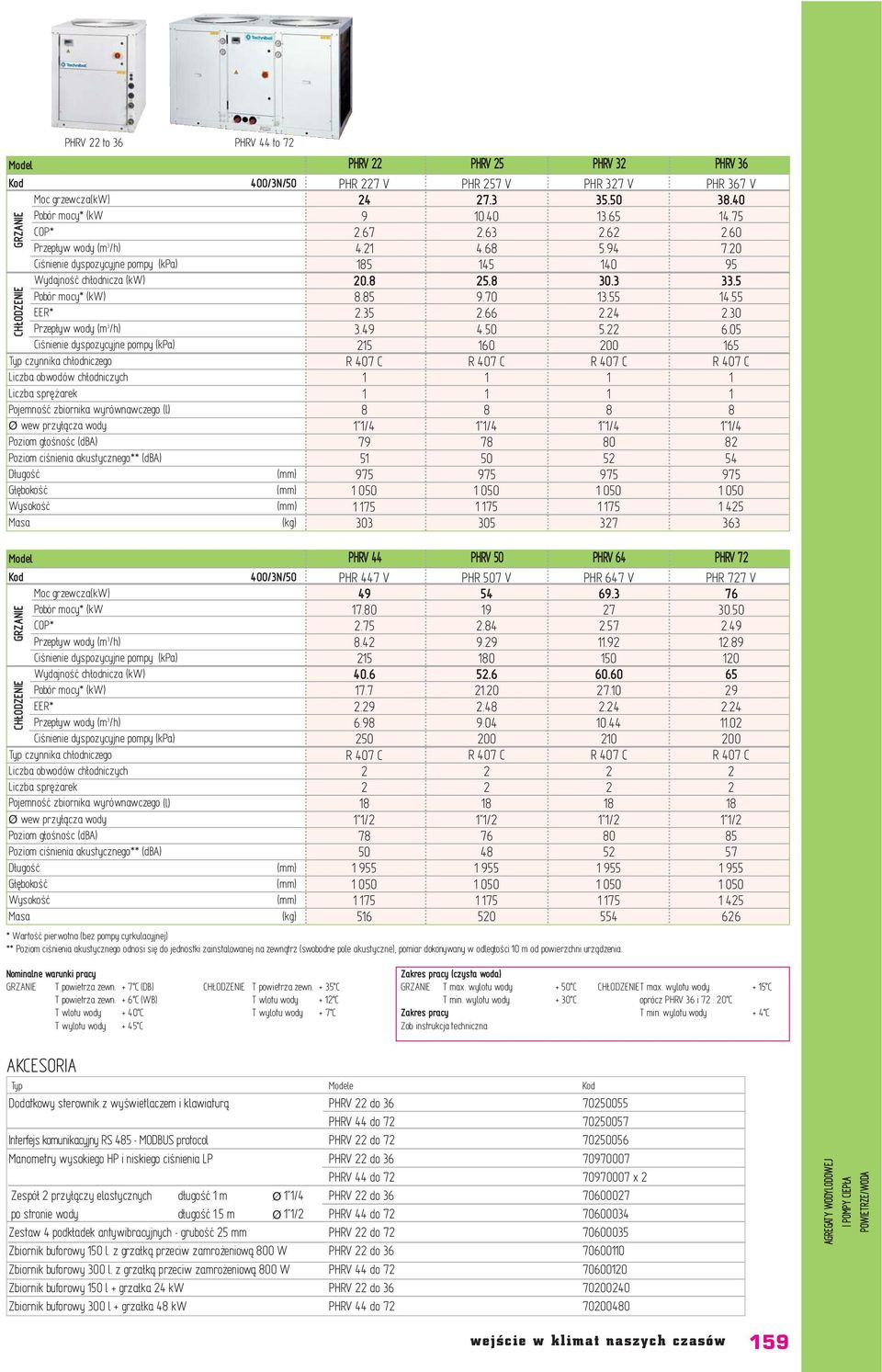

10 PHRV to 36 PHRV 44 to 7 Model Kod Moc grzewcza(kw) Pobór mocy* (kw COP* Pobór mocy* (kw) EER* Typ czynnika chłodniczego Ø wew. przyłącza wody Poziom głośnośc (dba) Poziom ciśnienia akustycznego** (dba) GRZANIE CHŁODZENIE PHRV PHRV 5 PHRV 3 PHRV 36 PHR 7 V / PHR 57 V / PHR 37 V / PHR 367 V / Model Kod Moc grzewcza(kw) Pobór mocy* (kw COP* Pobór mocy* (kw) EER* Typ czynnika chłodniczego Ø wew. przyłącza wody Poziom głośnośc (dba) Poziom ciśnienia akustycznego** (dba) GRZANIE CHŁODZENIE PHRV 44 PHRV 50 PHRV 64 PHRV 7 PHR 447 V / PHR 507 V / PHR 647 V / * Wartość pierwotna (bez pompy cyrkulacyjnej) ** Poziom ciśnienia akustycznego odnosi się do jednostki zainstalowanej na zewnątrz (swobodne pole akustyczne), pomiar dokonywany w odległości 0 m od powierzchni urządzenia. PHR 77 V / Nominalne warunki pracy GRZANIE T powietrza zewn. + 7 C (DB) T powietrza zewn. + 6 C (WB) T wlotu wody + 40 C T wylotu wody + 45 C CHŁODZENIE T powietrza zewn C T wlotu wody + C T wylotu wody + 7 C Zakres pracy (czysta woda) GRZANIE T max. wylotu wody + 50 C T min. wylotu wody + 30 C Zakres pracy Zob. instrukcja techniczna CHŁODZENIET max. wylotu wody + 5 C oprócz PHRV 36 i 7 : 0 C T min. wylotu wody + 4 C AKCESORIA Typ Modele Kod Dodatkowy sterownik z wyświetlaczem i klawiaturą PHRV do PHRV 44 do Interfejs komunikacyjny RS 45 - MODBUS protocol PHRV do Manometry wysokiego HP i niskiego ciśnienia LP PHRV do PHRV 44 do x Zespół przyłączy elastycznych długość m Ø /4 PHRV do po stronie wody długość.5 m Ø / PHRV 44 do Zestaw 4 podkładek antywibracyjnych - grubość 5 mm PHRV do Zbiornik buforowy 50 l. z grzałką przeciw zamrożeniową 00 W PHRV do Zbiornik buforowy 300 l. z grzałką przeciw zamrożeniową 00 W PHRV 44 do Zbiornik buforowy 50 l + grzałka 4 kw PHRV do Zbiornik buforowy 300 l + grzałka 4 kw PHRV 44 do AGREGATY WODYLODOWEJ I POMPY CIEPŁA wejêcie w klimat naszych czasów 59
