Systemy klimatyzacyjne na wodę lodową KaCool D

Transkrypt

1 Systemy klimatyzacyjne na wodę lodową KaCool D

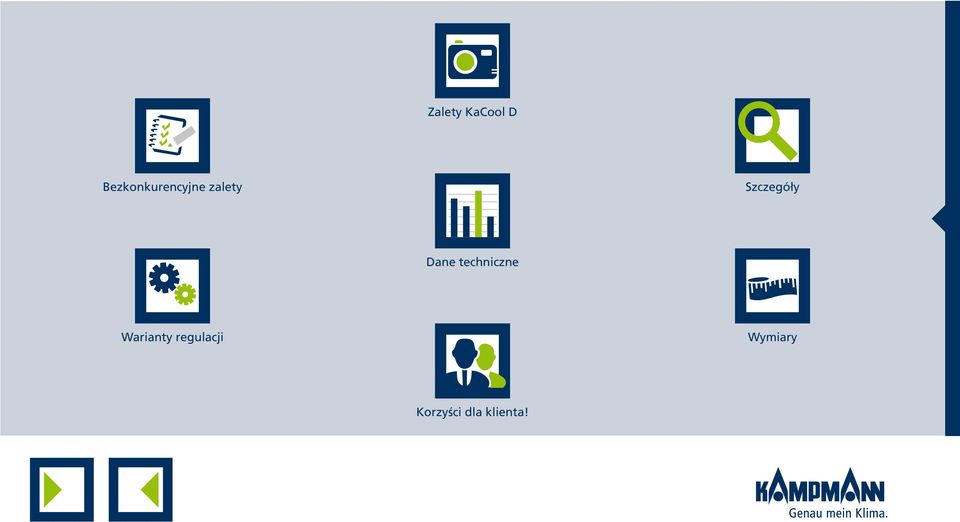

2 Zalety KaCool D Bezkonkurencyjne zalety Szczegóły Dane techniczne Warianty regulacji Wymiary Korzyści dla klienta!

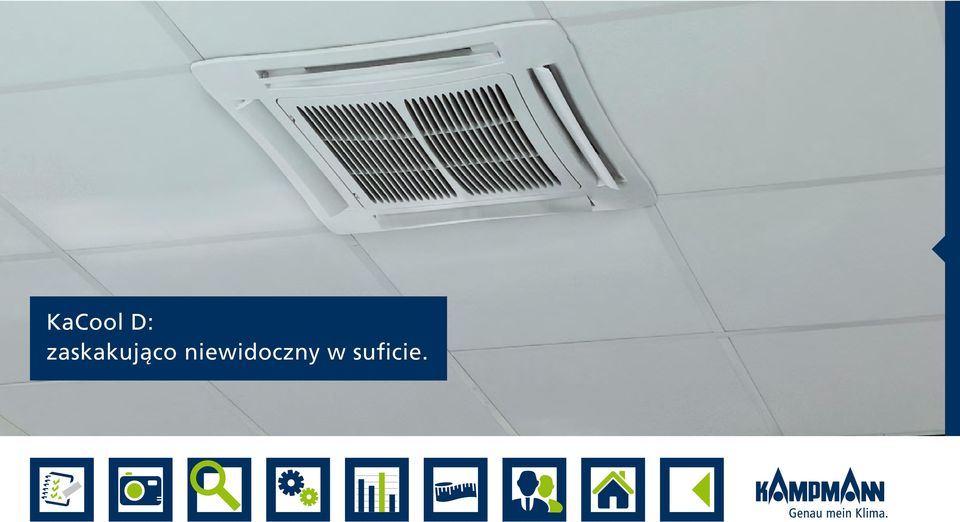

3 KaCool D: zaskakująco niewidoczny w suficie.

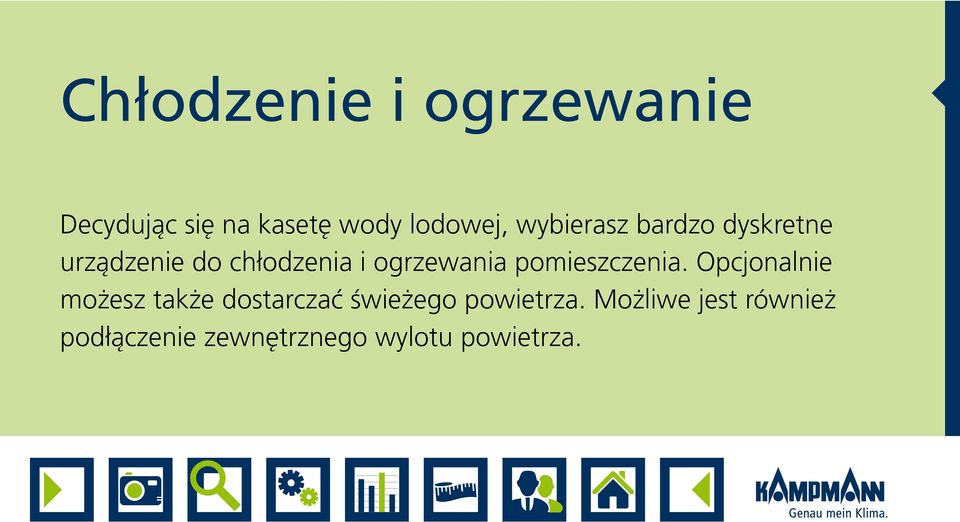

4 Chłodzenie i ogrzewanie Decydując się na kasetę wody lodowej, wybierasz bardzo dyskretne urządzenie do chłodzenia i ogrzewania pomieszczenia. Opcjonalnie możesz także dostarczać świeżego powietrza. Możliwe jest również podłączenie zewnętrznego wylotu powietrza.

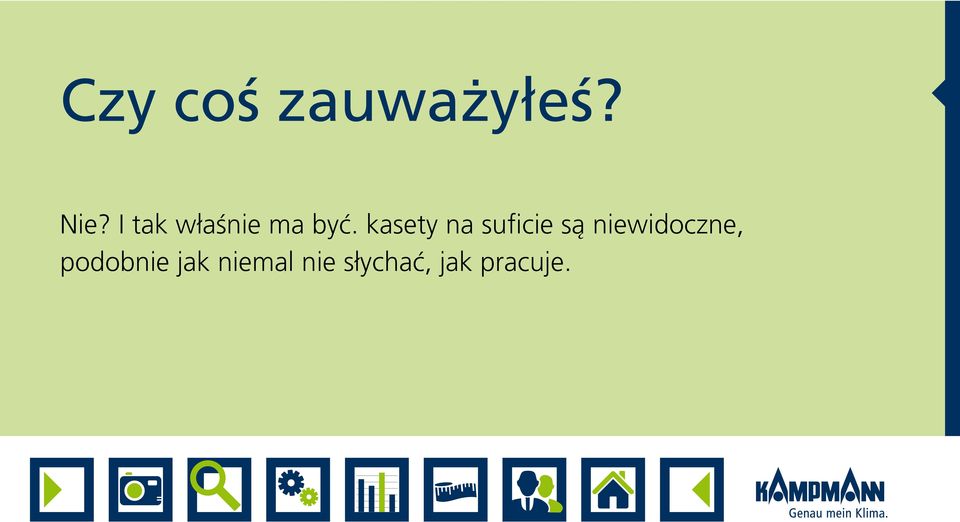

5 Czy coś zauważyłeś? Nie? I tak właśnie ma być. kasety na suficie są niewidoczne, podobnie jak niemal nie słychać, jak pracuje.

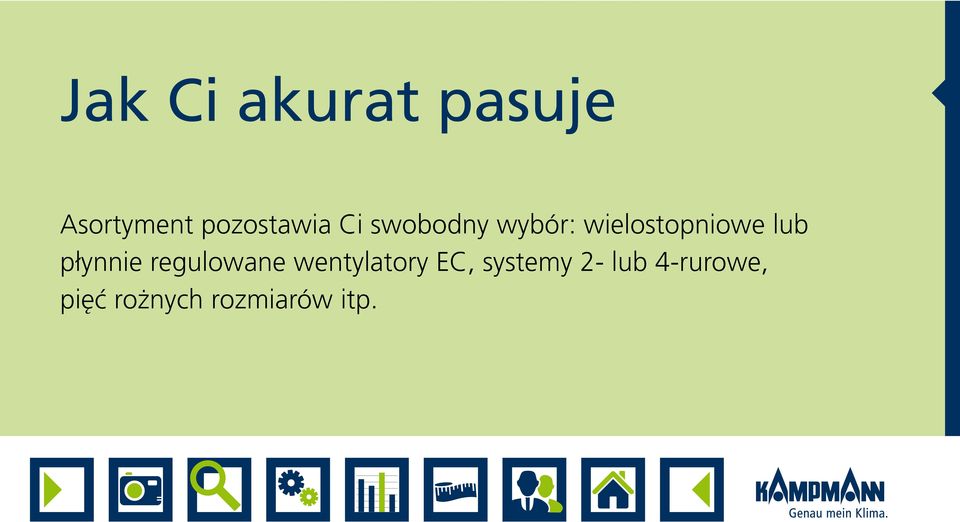

6 Jak Ci akurat pasuje Asortyment pozostawia Ci swobodny wybór: wielostopniowe lub płynnie regulowane wentylatory EC, systemy 2- lub 4-rurowe, pięć rożnych rozmiarów itp.

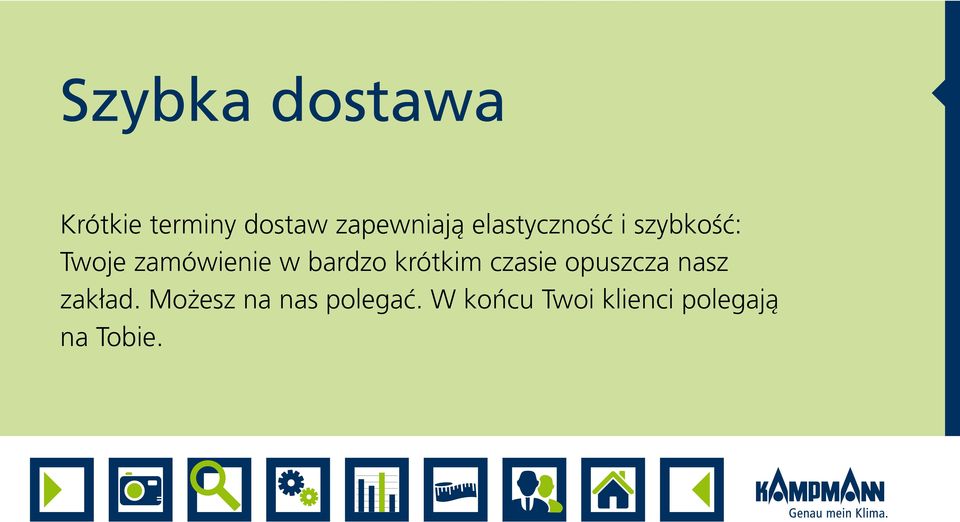

7 Szybka dostawa Krótkie terminy dostaw zapewniają elastyczność i szybkość: Twoje zamówienie w bardzo krótkim czasie opuszcza nasz zakład. Możesz na nas polegać. W końcu Twoi klienci polegają na Tobie.

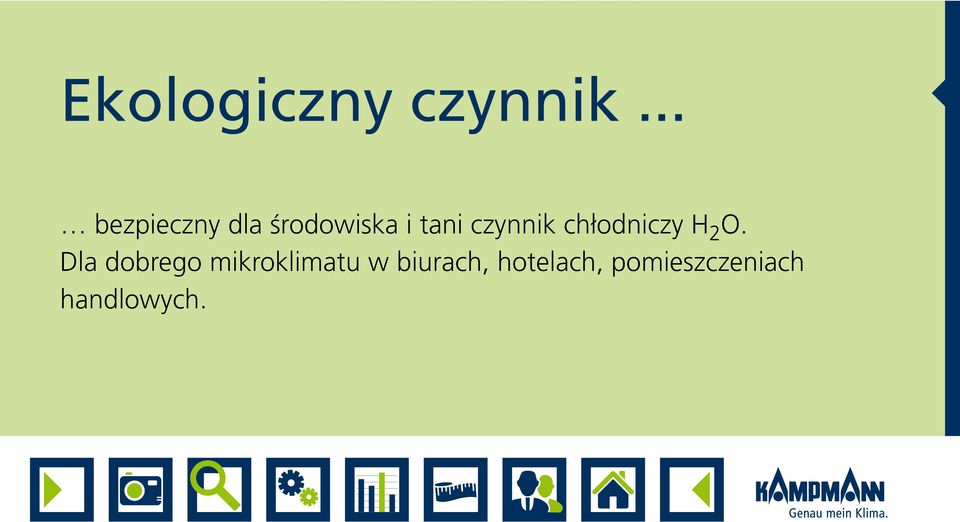

8 Ekologiczny czynnik... bezpieczny dla środowiska i tani czynnik chłodniczy H 2 O. Dla dobrego mikroklimatu w biurach, hotelach, pomieszczeniach handlowych.

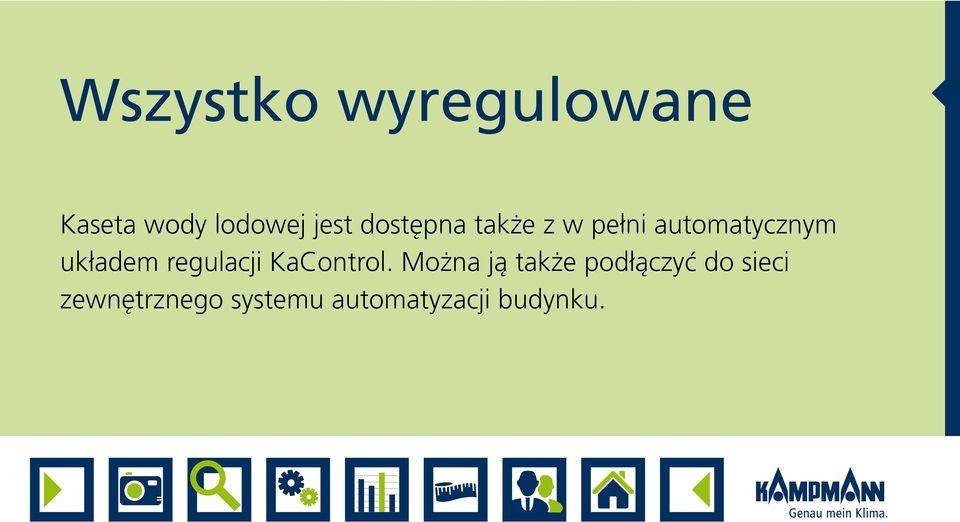

9 Wszystko wyregulowane Kaseta wody lodowej jest dostępna także z w pełni automatycznym układem regulacji KaControl. Można ją także podłączyć do sieci zewnętrznego systemu automatyzacji budynku.

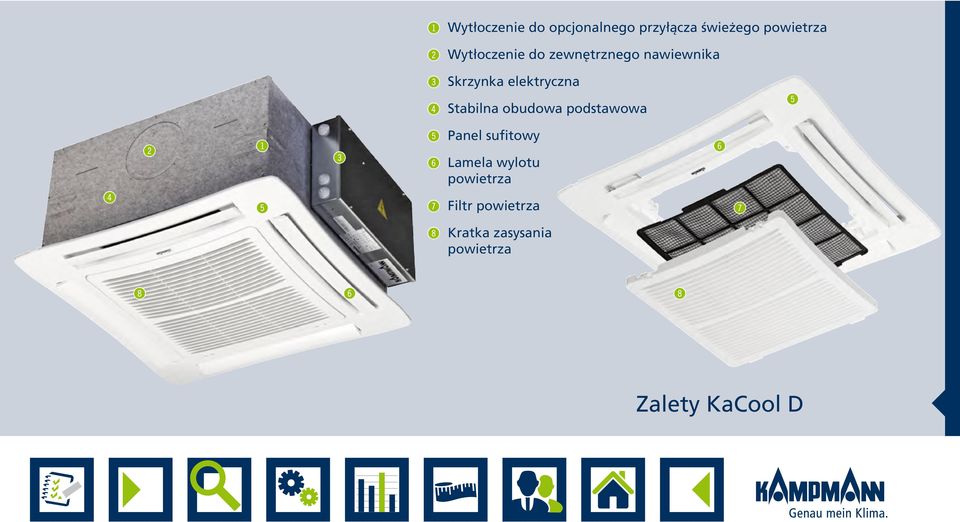

10 ! Wytłoczenie do opcjonalnego przyłącza świeżego powietrza " Wytłoczenie do zewnętrznego nawiewnika # Skrzynka elektryczna $ Stabilna obudowa podstawowa % $! " # % % Panel sufitowy & Lamela wylotu powietrza / Filtr powietrza & / * Kratka zasysania powietrza * & * Zalety KaCool D

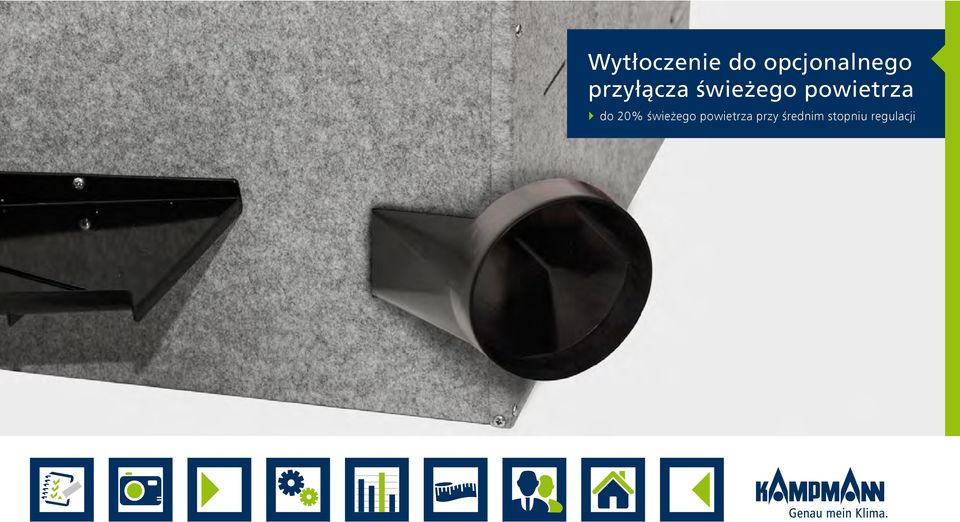

11 Wytłoczenie do opcjonalnego przyłącza świeżego powietrza do 20% świeżego powietrza przy średnim stopniu regulacji

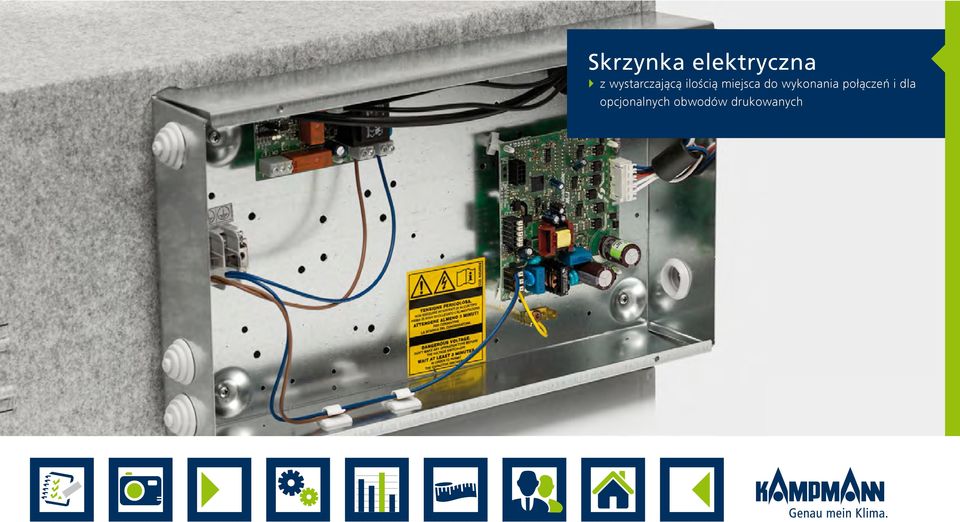

12 Skrzynka elektryczna z wystarczającą ilością miejsca do wykonania połączeń i dla opcjonalnych obwodów drukowanych

13 Panel sufitowy z tworzywa sztucznego w kolorze białym sygnałowym (RAL 9003) do eleganckiego połączenia z sufitem

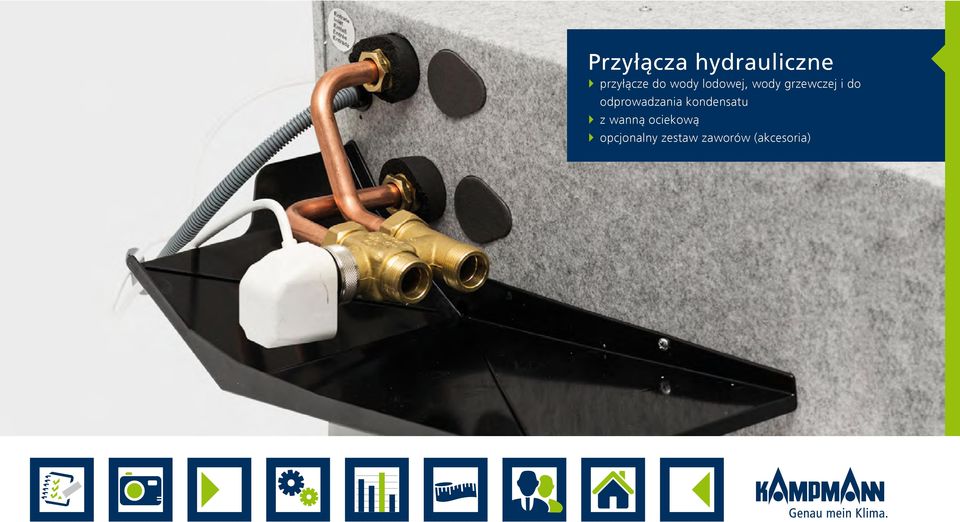

14 Przyłącza hydrauliczne przyłącze do wody lodowej, wody grzewczej i do odprowadzania kondensatu z wanną ociekową opcjonalny zestaw zaworów (akcesoria)

15 Wbudowana pompa kondensatu do odprowadzania kondensatu z przełącznikiem pływakowym

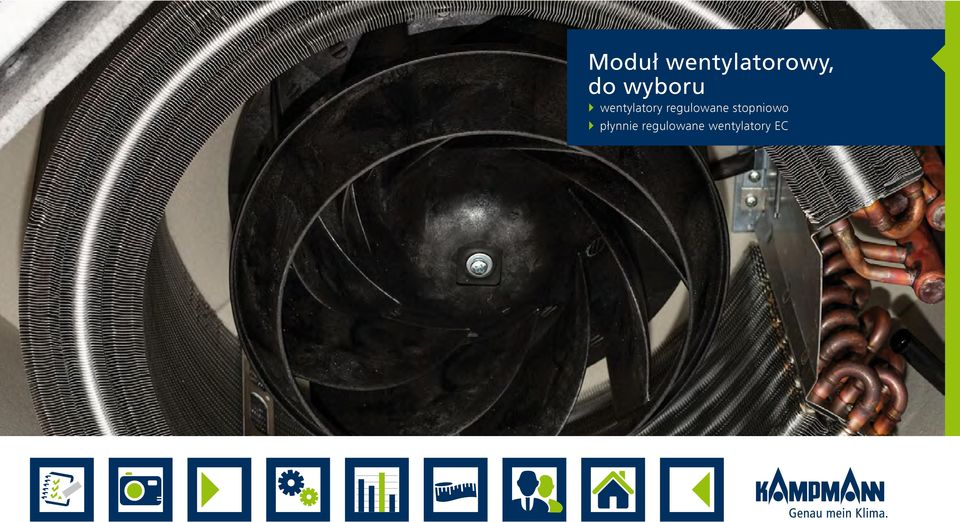

16 Moduł wentylatorowy, do wyboru wentylatory regulowane stopniowo płynnie regulowane wentylatory EC

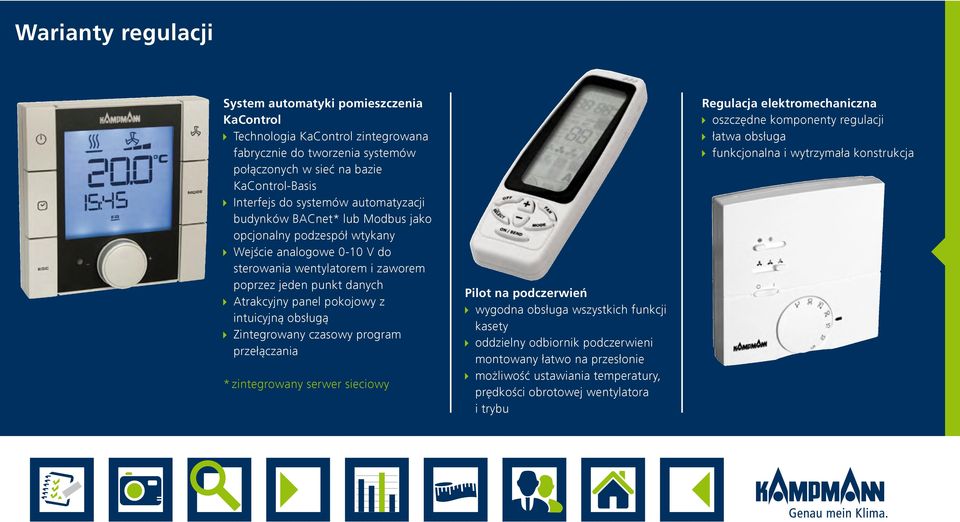

17 Warianty regulacji System automatyki pomieszczenia KaControl Technologia KaControl zintegrowana fabrycznie do tworzenia systemów połączonych w sieć na bazie KaControl-Basis Interfejs do systemów automatyzacji budynków BACnet* lub Modbus jako opcjonalny podzespół wtykany Wejście analogowe 0-10 V do sterowania wentylatorem i zaworem poprzez jeden punkt danych Atrakcyjny panel pokojowy z intuicyjną obsługą Zintegrowany czasowy program przełączania * zintegrowany serwer sieciowy Pilot na podczerwień wygodna obsługa wszystkich funkcji kasety oddzielny odbiornik podczerwieni montowany łatwo na przesłonie możliwość ustawiania temperatury, prędkości obrotowej wentylatora i trybu Regulacja elektromechaniczna oszczędne komponenty regulacji łatwa obsługa funkcjonalna i wytrzymała konstrukcja

18 Zestawy zaworów (akcesoria) zawór 3-drogowy do łatwego montażu do kasety z nastawnikiem termoelektrycznym gdy zawór jest wyłączony, przepływ jest kierowany przez obejście zawór 2-drogowy do łatwego montażu do kasety z nastawnikiem termoelektrycznym gdy zawór jest wyłączony, przepływ masowy jest odcięty

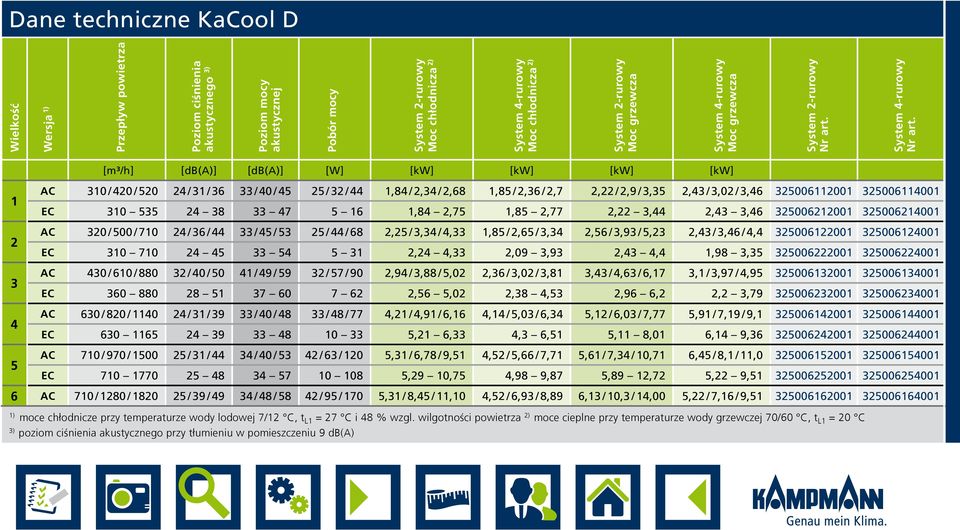

19 Dane techniczne KaCool D Wielkość Wersja 1) Przepływ powietrza Poziom ciśnienia akustycznego 3) Poziom mocy akustycznej Pobór mocy System 2-rurowy Moc chłodnicza 2) System 4-rurowy Moc chłodnicza 2) System 2-rurowy Moc grzewcza System 4-rurowy Moc grzewcza System 2-rurowy Nr art. System 4-rurowy Nr art. [m³/h] [db(a)] [db(a)] [W] [kw] [kw] [kw] [kw] AC 310 / 420 / / 31 / / 40 / / 32 / 44 1,84 / 2,34 / 2,68 1,85 / 2,36 / 2,7 2,22 / 2,9 / 3,35 2,43 / 3,02 / 3, EC ,84 2,75 1,85 2,77 2,22 3,44 2,43 3, AC 320 / 500 / / 36 / / 45 / / 44 / 68 2,25 / 3,34 / 4,33 1,85 / 2,65 / 3,34 2,56 / 3,93 / 5,23 2,43 / 3,46 / 4, EC ,24 4,33 2,09 3,93 2,43 4,4 1,98 3, AC 430 / 610 / / 40 / / 49 / / 57 / 90 2,94 / 3,88 / 5,02 2,36 / 3,02 / 3,81 3,43 / 4,63 / 6,17 3,1 / 3,97 / 4, EC ,56 5,02 2,38 4,53 2,96 6,2 2,2 3, AC 630 / 820 / / 31 / / 40 / / 48 / 77 4,21 / 4,91 / 6,16 4,14 / 5,03 / 6,34 5,12 / 6,03 / 7,77 5,91 / 7,19 / 9, EC ,21 6,33 4,3 6,51 5,11 8,01 6,14 9, AC 710 / 970 / / 31 / / 40 / / 63 / 120 5,31 / 6,78 / 9,51 4,52 / 5,66 / 7,71 5,61 / 7,34 / 10,71 6,45 / 8,1 / 11, EC ,29 10,75 4,98 9,87 5,89 12,72 5,22 9, AC 710 / 1280 / / 39 / / 48 / / 95 / 170 5,31 / 8,45 / 11,10 4,52 / 6,93 / 8,89 6,13 / 10,3 / 14,00 5,22 / 7,16 / 9, ) moce chłodnicze przy temperaturze wody lodowej 7/12 C, t L1 = 27 C i 48 % wzgl. wilgotności powietrza 2) moce cieplne przy temperaturze wody grzewczej 70/60 C, t L1 = 20 C 3) poziom ciśnienia akustycznego przy tłumieniu w pomieszczeniu 9 db(a)

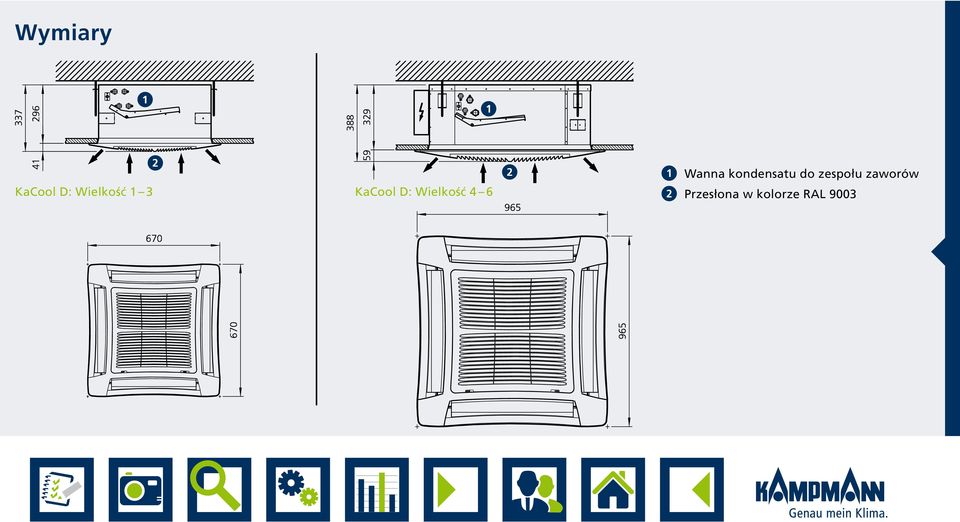

20 Wymiary KaCool D: Wielkość 1 3 KaCool D: Wielkość Wanna kondensatu do zespołu zaworów Przesłona w kolorze RAL 9003

21 Skorzystanie z usług firmy Kampmann zapewnia Ci szereg korzyści: Korzyści dla klienta! doradztwo na miejscu wsparcie w projektowaniu dla wszystkich obiektów rozwiązania systemowe omówienie szczegółów kontrola działania programowanie optymalizacja poprzez nadzór zdalny obsługa posprzedażna Jesteśmy do Twojej dyspozycji: Kampmann.pl/kontakt
